3 Arkeologisk utredning steg 1 inför en planerad vindpark vid Marhult, Granhults socken, Småland, Uppvidinge kommun, Kronobergs län Eva Klotz 2009 Rapport från Arkeologicentrum 2009:20

4 Länsstyrelsens dnr: - Arkeologicentrums projektnr: P2009:22 G Län: Kronoberg Landskap: Småland Kommun: Uppvidinge Socken: Granhult (numera del av Nottebäck) Trakter: Granhult, Marhult, Lyretorp Ek. kartblad: 5F 4d Hassla Tillfälligt arb.id: AC2201-AC2237, AC2240-AC2269 RAÄ-nr: Granhult (f.d. AC-nummer) Rapport från Arkeologicentrum 2009:20 Arkeologisk utredning steg 1 inför en planerad vindpark vid Marhult, Granhults socken, Småland, Uppvidinge kommun, Kronobergs län Eva Klotz år 2009, Arkeologicentrum i Skandinavien AB, Brunflo och Södra Vindkraft AB, Växjö. Kartutsnitt ur allmänna kartor Lantmäteriet, Gävle, Medgivande I 2009_ Omslagsbild: En av dammöppningarna vid den gamla Marhulta såg, AC2250. Foto David Loeffler, , AC G ISSN

5 Innehåll Sammanfattning... vi Bakgrund... 1 Syfte... 1 Antikvariska bedömningar... 2 Antikvarisk status... 2 Principer för kulturvärdesbedömning... 3 Genomförande... 4 Byråinventering... 4 Fältinventering... 4 Dokumentation... 4 Tidigare antikvarisk verksamhet... 5 Områdesbeskrivning... 6 Historiska kartor... 6 Ortnamn och bebyggelse... 8 Fornfynd... 9 Kulturhistoriska ar Kulturvärdesbedömning Åtgärdsförslag Utredningsgrävning Förundersökning Hänsyn Referenser Bilagor Administrativa och tekniska uppgifter 2 Fotoförteckning 3 Beskrivningar 4 Fotografier

6 Sammanfattning Inför planer på en vindpark vid Marhult i Uppvidinge kommun i Kronobergs län har Södra Vindkraft AB i Växjö låtit genomföra en frivillig arkeologisk utredning steg 1 som underlag för tillståndsprövning enligt Kulturminneslagen. Arkeologicentrum AB genomförde utredningen i slutet av april och början av maj Den omfattade byrå- och fältinventering. Utredningsområdet är ett lätt kuperat utmarksområde i sydöstra delen av Granhults socken (nu del av Nottebäcks socken) mot gränsen till Lenhovda socken nästan mitt i Småland. I utredningsområdet, som är 452 hektar stort, fanns före utredning inga a ar registrerade. Under fältinventeringen registrerades 69 a ar, varav fem fasta fornar, 63 övriga a ar och en uppgift om. Lämningar efter kolning dominerar, men även några fossila åkrar och bebyggelsear framkom. Fornsmiljöerna omfattar fossil åker och en tjärdal. De har höga vetenskapliga och pedagogiska värden och bör få kvarligga i meningsfulla miljöer. De övriga a arna bedöms ha höga upplevelsevärden och föreslås behandlas på samma sätt som fornarna. Ytor för utredningsgrävning i anslutning till en komplex kulturmiljö i SV delen av utredningsområdet har identifierats. Om ingrepp i fornar inte kan undvikas bör de förundersökas för att ge länsstyrelsen kunskapsunderlag för beslut angående bevarande eller villkor för borttagande. Länsstyrelsen i Kronobergs län fattar beslut i ärendet.

7 Bakgrund Inför en planerad vindpark inom trakterna Granhult, Marhult och Lyretorp i Uppvidinge kommun, Kronobergs län, har Arkeologicentrum AB genomfört en arkeologisk utredning. Fältarbetet utfördes i slutet av april och första dagen i maj år Beställare var Södra Vindkraft AB, Växjö. Utredningsområdet ligger i Granhults socken, i dag del av Nottebäcks socken, mitt i Småland (figur 1). Syfte En arkeologisk utredning har till syfte att fastställa om fasta fornar berörs av ett arbetsföretag (jfr lagen om kulturminnen m.m., KML, 2 kap. 11, SFS 1988:950). Denna utredning har syftat till att lokalisera och dokumentera fasta fornar och övriga a ar av betydelse för länsstyrelsens kommande handläggning av ärendet. Särskilda arkeologiska utredningar, d.v.s. sådana som genomförs efter länsstyrelsebeslut, skall utmynna i åtgärdsförslag avseende eventuella fortsatta antikvariska åtgärder (RAÄ 1998). Figur 1. Vindparken planeras till ett område nordöst om Marhult och sydöst om Granhult, i Uppvidinge kommun, Kronobergs län. Underlag: terrängkartan Lantmäteriet, Gävle, Medgivande I 2009_ Kartskala 1:40 000, förminskad till 80 %.. 1

8 Antikvariska bedömningar Antikvarisk status Fasta fornar definieras i KML, 2 kap. 1 som vissa ar efter människors verksamhet under forna tider, som har tillkommit genom äldre tiders bruk och som är varaktigt övergivna. Fornsbegreppet är inte statiskt utan elastiskt d.v.s. det förändras över tid. Ingrepp i fasta fornar eller dessas närområden kräver tillståndsprövning enligt KML. Till fasta fornar hör enligt samma lag också ett fornsområde, d.v.s. ett så stort område på marken som behövs för att bevara fornen och ge den ett tillräckligt utrymme med hänsyn till dess art och betydelse. Det är länsstyrelsen som fastställer gränserna för ett fornsområde. a a ar är de ar som inte uppfyller ovanstående kriterier för fasta fornar, t.ex. torpar från 1800-talet och framåt. Dessa har en svagare antikvarisk ställning. I vissa fall kan de ändå bedömas som särskilt intressanta och/eller bevarandevärda, och särskilda villkor formuleras utav länsstyrelsen. På senare år har det antikvariska intresset för det något yngre och modernare kulturarvet ökat markant (Jensen 2006:12). Fornsbegreppet förändras också över tid och vissa av de ar som i dag bedöms som övriga a ar kommer med tiden att få högre antikvarisk status. De är så att säga blivande fasta fornar. Figur 2. En stor tjärdal, AC2208, fast forn. Foto AC G

9 Principer för kulturvärdesbedömning Vid bedömning av påträffade ars a värde utgår vi från KML 2 kap. och från de principer som tillämpas i FMIS (RAÄ 2002, bilaga 1). De viktigaste kriterierna för värdering är ars preparatsvärde, d.v.s. vetenskapliga värde, och pietets- eller upplevelsevärde, d.v.s. det pedagogiskt-sociala värdet. Häri ingår t.ex. hur pass välbevarad eller orörd en är. Preparatsvärdet är överordnat upplevelsevärdet. Ytterligare värderingskriterier som beaktas är arnas frekvens (är en vanlig eller sällsynt?), förekomst av kompletterande källor (finns det historiska kartor, skriftliga källor eller fotografier?), miljön som helhet (hur förhåller sig en till andra ar, har den en stark eller svag förankring till miljön, återfinns den i en ursprunglig eller starkt förändrad miljö?) och märklighetskriterium (har en en särskilt märklig bakgrund, historia, konstruktion etc.?). Figur 3. Dokumentation av en kolbotten (AC2205) från den omgivande stybbrännan. Milbottnen t.v. Foto AC G

10 Genomförande Byråinventering Följande materialkategorier har gåtts igenom, dels som ett led i förberedelserna för fältinventeringen, dels för att samla material rörande bedömning av utredningsområdets karaktär och närmiljö: registrerade a ar i RAÄ:s fornminnesinformationssystem (FMIS), äldre belägg och uppteckningar av ortnamn i ortnamnsdatabasen i Institutet för språk och folkminnen (SOFI), arkeologiska fynd och fyndsamlingar i Statens historiska museums fynddatabas (SHM), hembygdslitteratur och antikvariska rapporter, antikvariskt arkivmaterial i ATA, Antikvarisk-topografiska arkivet i Stockholm, allmänna kartor, tryckta historiska kartor samt lantmäteriakter med kartor i Lantmäteriets karttjänster på Internet (LMV), länsstyrelsens i Kronobergs län presentationer av värdefulla kulturmiljöer (RIKMV). Fältinventering Fältinventeringen skedde mellan och Inventeringen omfattade systematisk terrängrekognoscering med jordsond. Dokumentation Påträffade ar har dokumenterats med geometri och skriftlig beskrivning enligt FMIS:s mönster och anvisningar. Inmätning gjordes med gps och noggrannheten beräknas till ± 10 m men kan vara lägre. Registrerade ar har fotograferats med digitalkamera. Fotona är bilagda rapporten (bilaga 2 och bilaga 4). Samtliga påträffade a ar har rapporterats till RAÄ och införts i FMIS med RAÄ-nr

11 Tidigare antikvarisk verksamhet Åren gjorde fil. dr. Knut Kjellmark smärre undersökningar i olika typer av gravar runtom i landet. Till Statens historiska museum lämnade han in gravfynd från ett par hällkistor (eller samma hällkista?) i Lyretorp, nära Granhults by (SHM 14364:F och SHM 1640:XXVI). I slutet av 1970-talet utförde kulturgeografer från Stockholms och Lunds universitet en specialkartering och mindre arkeologiska undersökningar av röjningsröseområde RAÄ-nr Granhult 13, ett område som ligger inom Riksintresseområdet Granhult (fig 5). Dateringar visade på kontinuerlig odling från 500-talet e.kr. och in i sen tid (Klang , sid 53ff). Riksantikvarieämbetet har i ett par omgångar utfört fornminnesinventeringar för ekonomiska kartor i Granhult socknen. Förstagångsinventeringen skedde åren , och den reviderades 2002 (Holmgren & Tronde 2003). Vid dessa inventeringar gjordes inga registreringar inom utredningsområdet, bl.a. på grund av tidsbrist. Figur 4. Registrerade a ar vid utredningsområdet (svart begränsningslinje) före arkeologisk utredning år Det skuggade området är riksintresseområdet för kulturmiljövården Granhult (G34). Ekonomiska kartans bladindelning. Skala 1:

12 Områdesbeskrivning Utredningsområdet ligger i Granhults sockens SÖ del, strax öster om Granhult och Marhult. Väster och söder om utredningsområdet finns ett 20- tal gravar och lika många fossila åkrar med röjningsrösen av hackerörstyp registrerade. Utredningsområdet är 452 hektar stort och beläget i sydöstra delen av Granhults socken, mot gränsen till Lenhovda socken, i Uppvidinge kommun. Granhults socken utgör numera södra delen av Nottebäcks socken, efter att år 1952 ha införlivats i denna. Området är något kuperat med måttliga höjdskillnader. Höjden över havet varierar mellan 250 och 280 m. Området kännetecknas av flacka moränryggar och enstaka högre moränhöjder mellan större och mindre moss- och sankmarker. I väster ligger den stora mossen Marhulta fly med i mitten vattenspegeln Marhultagölen. Centralt i och tvärs genom området löper från Hjärtsjön i norr och söderut det delvis dikade vattendraget Dammån. Utredningsområdets östra begränsning utgörs av Sjunkekärrsbäcken vilken också är gränslinje mot Lenhovda. Vegetationen utgörs av barrskog, vanligen gran men även en hel del tall, och enstaka hyggen. Norr om och utanför utredningsområdet ligger sjön Hjärtsjön. Planer finns om att bilda ett naturreservat, Vitthult-Hjärtsjön, från sjöns södra ände och norrut, norr om utredningsområdet (Blad 2009). Historiska kartor I det historiska kartmaterialet, vilket går tillbaka till 1770-talet, framstår utredningsområdet som det utmarksområde det fortfarande är. Några uppgifter i kartorna och deras kartakter har tillfört ny och kompletterande information till utredningen. Vid storskifte i Granhult 1775 lämnades, enligt de boendes önskan, hela det område som utgör vårt utredningsområde som samfälld mark vilken bestod af hult och Stenbundna Timber Moar. Flera rågångsmärken beskrivs och som sådana nämns Hållsdammen der Marhults qwarn stått, som är utdömd (AC2233) och Granhults qwarn (AC2258), båda markerade med kvarnsymbol (figur 5). År 1823 storskiftades Marhults inägomark och samtidigt enskiftades utmarken (Lantmäteristyrelsens arkiv, akt 5:3). Noterbart på enskifteskartan är den väg som löper längs östra sidan av Marhulta fly och mot Dammbäcken, där Marhults såg låg (AC2250). Ingen symbol är utsatt, inte heller på kvarnen vid Hållsdammen och Granhults kvarn. Däremot är byggnader utsatta på samtliga platser. Nästa nedslag i de tryckta kartornas landskapshistorik utgör generalstabskartan från 1874, bladet Åseda 21. Då har de två torpen Flyrås (AC2246) och Östratorp (AC2219) och backstugan Flyahult (AC2218) etablerats. Vi kan också se att den väg som ledde fram till Marhults kvarn 6

13 1823 fortsätter norrut, och ansluter till den väg som kallas Tingsvägen (AC2237) (figur 6). År 1950 utkom den ekonomiska kartan. Av den framgår att torpen och backstugan övergivits men åkermarken fortfarande brukas. På Marhulta fly ser man spår efter torvupptagning, och söder därom ligger den nu nedlagda torvfabriken. Ägarna av gården Lyretorp vid Marhult har köpt upp ett skifte inom Granhults gamla utmark. Figur 5. Utsnitt ur en storskifteskarta från 1775 där Hållsdammen (AC2233) och Granhults kvarn (AC2258) utgör gränsmärken mellan byarna Marhult och Granhult. Notera de solliknande kvarnsymbolerna på båda platserna. Lantmäteristyrelsens arkiv, Granhult, akt 3:1. Ej skalenlig. 7

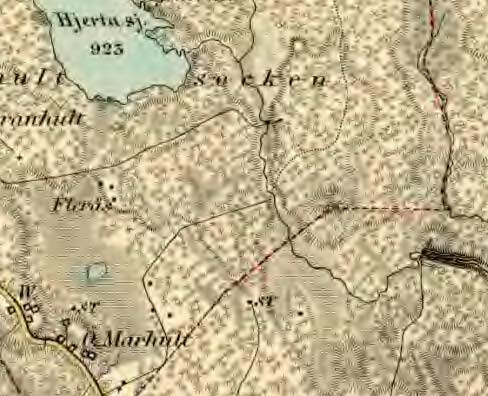

14 Figur 6. När generalstabskartan gavs ut 1874 hade de i utredningen dokumenterade bebyggelsearna (AC2018, AC2019 och AC2046) etablerats (inringat). Vägen förbi dem leder till Marhults såg (AC2250), vidare österut och ansluter till det som redovisats som del av Tingsvägen (AC2237). Förmodligen är det hela Tingsvägen som här syns men inga säkra belägg har framkommit. Generalstabskartan Åseda (1874). Ej skalenlig. Ortnamn och bebyggelse Genom det äldre namnskicket i ett område kan man få indikationer både på äldre markanvändning och på händelser eller verksamheter som kan ha lämnat fysiska spår efter sig i landskapet. Ortnamn räknas dessutom precis som fysiska ar som kulturminnen (jfr KML 1 kap. 4 ). Inom aktuellt område är mycket få platsnamn redovisade i kartmaterialet. De flesta namnen i lantmäterihandlingarna eller på kartorna är naturnamn som inte berättar så mycket mer än om platsens egenskaper. Vi har här exemplen Lindeberg och Sjunkekärr. Namnet Dammbäcken säger oss att här dämts för vattendriven verksamhet av något slag. Utefter den hittades också rester efter två sågar och en kvarn. På en karta från 1775 (även på senare kartor) är namnet Hållsdammen angivet i gränsen mellan Granhult och Marhult. En hållsdamm betecknar just en damm som byggts för uppdämning av ett vattendrag i avsikt att hålla kvar och vid behov släppa ut det framrinnande vattnet för att driva sågar, kvarnar etc. (SAOB). Sockennamnet Granhult är belagt sedan år 1360, Granholt, och har 8

15 övertagits från kyrkbyn (Jönsson 1988:173 f.). I namnet döljer sig trädslaget gran och -hult som i trä, ved, skog (SOL 2003:134). Hult-namnen brukar vanligen signalera nybyggen i skogsmark och kan gå tillbaka till medeltid (ca ). Samma efterled har den närliggande byn Marhult, år 1538 marshult, där förleden mar betyder ungefär liten sjö (Jönsson 1988:183). Förmodligen avser den lilla sjön dagens Marhulta göl som en gång i tiden varit större. Bebyggelse saknas nästan helt i utredningsområdet. Ett par enklare fritidshus finns, vilka inte anses vara t intressanta.. Fornfynd När jordbruk bedrevs med hjälp av häst eller oxe kunde ibland fornsaker hittas i åkrarna, i dag mycket sällan. Registrering av fyndplatser ger indikationer om hur människor rört sig i landskapet. I Granhults socken är få fyndplatser dokumenterade och inom utredningsområdet har inga fornsaker tagits tillvara. Om man går in i FMIS är fyra fyndplatser för stenyxor registrerade i Granhults socken, varav ett förarbete till skafthålsyxa, två tjocknackiga yxor och en av okänd typ (Granhult 29, 45, 46 och 62). Skafthålsyxan hittades i Granhults by. Figur 7. En med välbevarad eldstad, AC2222. Foto AC G

16 Kulturhistoriska ar Före utredning var inga a ar registrerade i utredningsområdet. Under fältarbetet lokaliserades 69 ar (tabell 1), varav fem fasta fornar och 64 övriga a ar (AC2201-AC2238, AC2240-AC2269). Dessutom har en efter fältinventeringen inkommen uppgift om en möjlig eldstad registrerats (AC2239). Tabell 1. Resultat. Vid arkeologisk utredning år 2009 registrerade kulturminnen i utredningsområdet vid Marhult, med källhänvisningar. ID-nr Lämningstyp Beskrivning Antikv. Källa bedömn AC2201 Kolbotten och Ökhl AU1 AC2202 Kojgrund och kolbotten Ökhl AU1 AC2203 Kolbotten och Ökhl AU1 AC2204 Kolbotten och Ökhl AU1 AC2205 Kolbotten och Ökhl AU1 AC2206 Husgrund, sentida Kojgrund Ökhl AU1 Skogsbruk AC2207 Kolningsanläggning Kolbotten till skorstensmila Ökhl AU1 Resmila AC2208 Kemisk industri Tjärdal R AU1 AC2209 Kolbotten och Ökhl AU1 AC2210 Kolbotten och Ökhl AU1 AC2211 Kolbotten och Ökhl AU1 AC2212 Kolbotten och Ökhl AU1 AC2213 Kolbotten och Ökhl AU1 AC kolbottnar och 1 Ökhl AU1 AC2215 Kolbotten och Ökhl AU1 AC2216 Kolbotten och Ökhl AU1 AC2217 Kolbotten och Ökhl AU1 AC2218 Lägenhetsbebyggelse Backstugu, Flyahult Ökhl Gnst AC2219 Lägenhetsbebyggelse Torp Torp, Östratorp eller Lothatorpet Ökhl Gnst 10

17 AC2220 Fossil åkermark Röjningsröseområde R AU1 AC2221 Husgrund, sentida Kojgrund efter kolning(?) Ökhl AU1 Skogsbruk AC2222 Kolbotten och Ökhl AU1 AC kolbottnar och 3 er Ökhl AU1 AC kolbottnar och 2 er Ökhl AU1 AC2225 Kolbotten och Ökhl AU1 AC2226 Kolbotten och Ökhl AU1 AC2227 Fossil åkermark Röjningsröseområde R AU1 AC2228 Röjningsröse 2 Ökhl AU1 röjningsrösen, sentida AC2229 Kolbotten och Ökhl AU1 AC kolbottnar och 1 Ökhl AU1 AC2231 Kolbotten och Ökhl AU1 AC2232 Kolbotten och Ökhl AU1 AC2233 Träindustri Såg, Granhults såg Ökhl Es 1823 Såg/sågverk AC kolbottnar och 1 Ökhl AU1 AC2235 Fossil åkermark Röjningsröseområde R AU1 AC2236 Fossil åkermark Fossil åkermark, sentida Ökhl AU1 AC2237 Färdväg Väg med namn, Tingsvägen Ökhl Hemb.- förening AC2238 Brott/täkt Torvtäkt Ökhl Ek Torv AC2239 Husgrund, sentida Eldstad(?), uppgift om Uppg S. Vindk. om AC2240 Husgrund, sentida Ladugrund Ökhl AU1 AC2241 Kolbotten och Ökhl AU1 AC2242 Kolbotten och Ökhl AU1 AC2243 Kolningsanläggning Kolbotten Ökhl AU1 Resmila AC2244 Kolbotten och Ökhl AU1 AC2245 Kolbotten och Ökhl AU1 AC2246 Lägenhetsbebyggelse Torp Torp, Flyrås eller Fillatorpet Ökhl Gnst 1874 AC2247 Fossil åkermark Röjningsröseområde R AU1 11

18 AC2248 Kolbotten och Ökhl AU1 AC2249 Kolbotten och Ökhl AU1 AC2250 Träindustri Såg, Marhults såg Ökhl Es 1823 AC2251 Husgrund, sentida Husgrund Ökhl AU1 AC2252 Husgrund, sentida Kojgrund Ökhl AU1 AC2253 Kolbotten och Ökhl AU1 AC2254 Kolbotten och Ökhl AU1 AC2255 Kolbotten och Ökhl AU1 AC2256 Husgrund, sentida Kojgrund Ökhl AU1 AC2257 Kolbotten och Ökhl AU1 AC2258 Kvarn Kvarn, Granhults Ökhl Ss 1775 kvarn AC2259 Gränsmärke Gränssten Ökhl AU1 AC2260 AC2261 AC2262 AC2263 AC2264 AC2265 AC2266 AC2267 AC2268 AC2269 Kolbotten och Ökhl AU1 Kolbotten och Ökhl AU1 Kolbotten och Ökhl AU1 Kojgrund, grop (kojgrund?) Ökhl AU1 och kolbotten Kolbotten och eldstad Ökhl AU1 Kolbotten och Ökhl AU1 Kolbotten och Ökhl AU1 2 kolbottnar och 1 eldstad till Ökhl AU1 koja Kojgrund och rester efter en Ökhl AU1 eller flera kolbottnar Kolbotten och Ökhl AU1 R = fast forn Ökhl = övrig AU1 = fältinventering Gnst = generalstabskartan 1874 Ek = ekonomiska kartan 1950 Ss = storskifteskarta Es = enskifteskarta 12

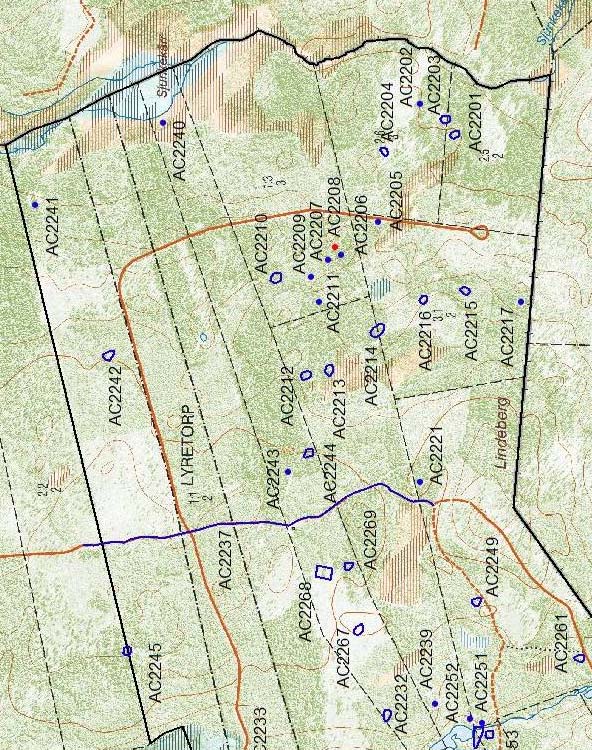

19 Figur 8. Resultat av arkeologisk utredning. Utredningsområdets NÖ del. Fasta fornar (röd markering) och övriga a ar (blå markering). Observera att en punkt markerar en yta upp till 20 m i diameter. Underlag: fastighetskartan Lantmäteriet, Gävle, Medgivande I 2009_ Skala 1:

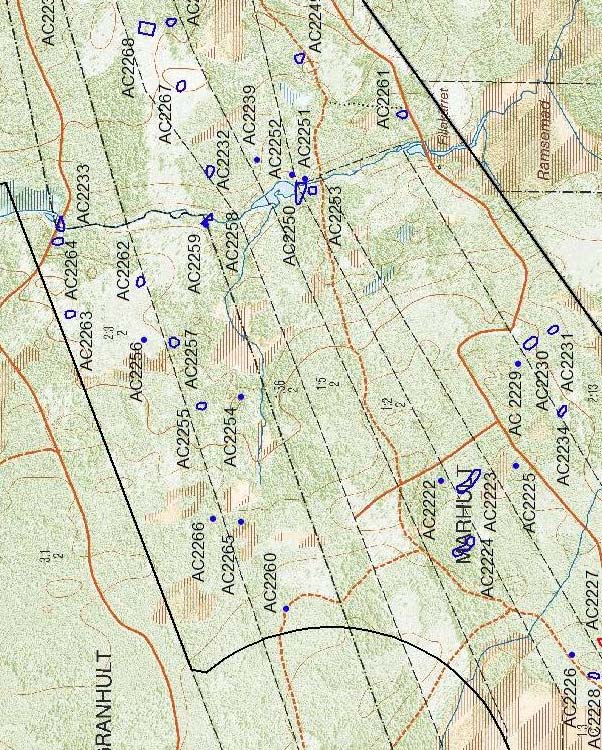

20 Figur 9. Resultat av arkeologisk utredning. Utredningsområdets centrala del. Fasta fornar (röd markering), och övriga a ar (blå markering). Observera att en punkt markerar en yta upp till 20 m i diameter. Underlag: fastighetskartan Lantmäteriet, Gävle, Medgivande I 2009_ Skala 1:

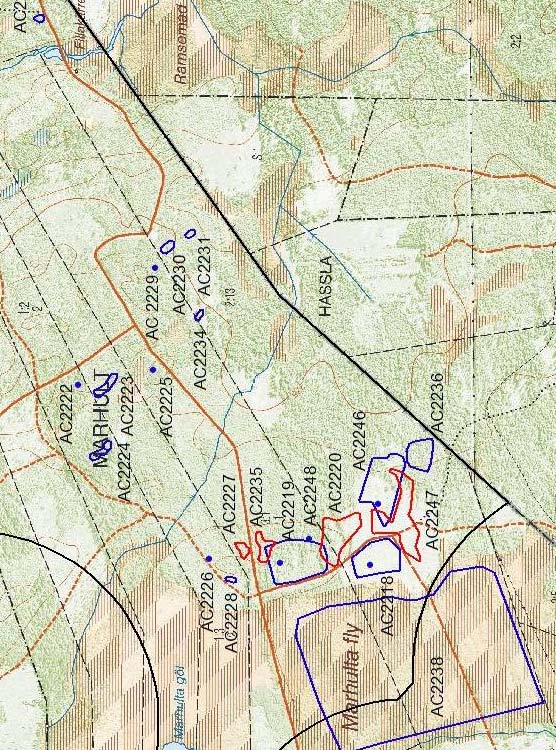

21 Figur 10. Resultat av arkeologisk utredning. Utredningsområdets sydvästra del. Fasta fornar (röd markering) och övriga a ar (blå markering). ). Observera att en punkt markerar en yta upp till 20 m i diameter. Underlag: fastighetskartan Lantmäteriet, Gävle, Medgivande I 2009_ Skala 1:

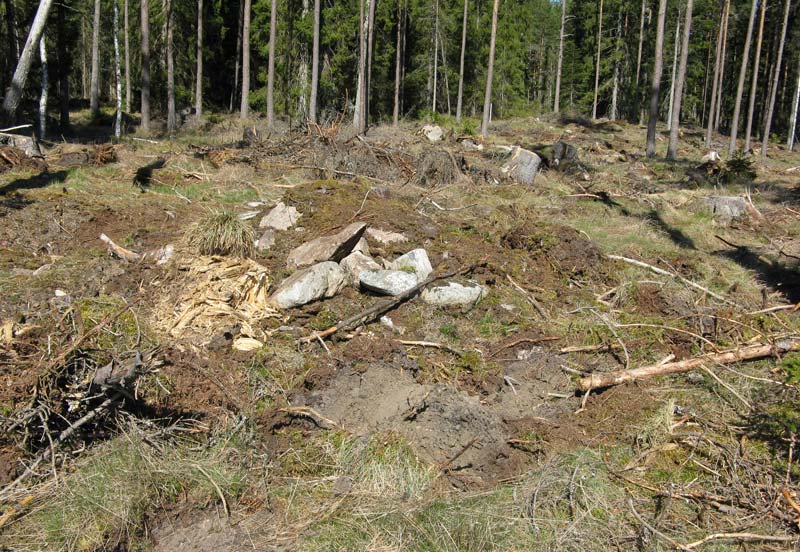

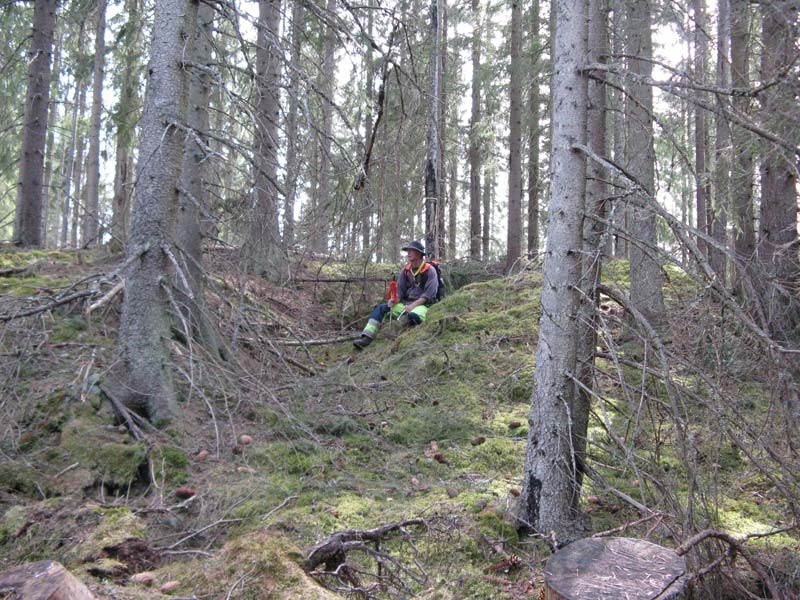

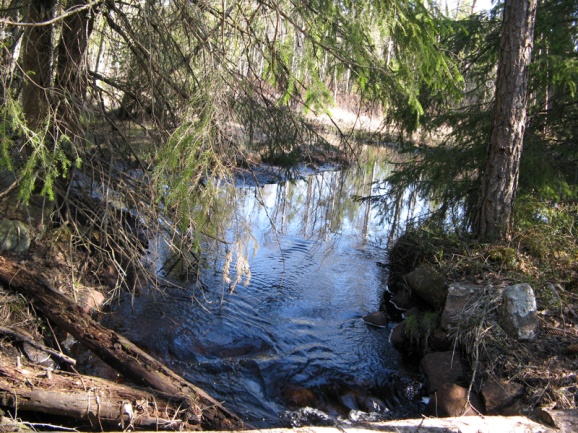

22 Figur 11. Ett gryt i ingången till källaren på Lothatorpet, AC2219, har resulterat i en stor jordhög framför densamma. Foto AC G Figur 12. Dammöppningen intill Granhults gamla kvarn, AC2258. Foto AC G

23 Kulturvärdesbedömning I tabell 2 har vi klassificerat utredningsområdets a ar i klasserna högt, ganska högt, ganska lågt och lågt kulturvärde vad gäller vetenskapliga och pedagogiska kriterier. Däri inbegrips också kompletterande kriterier såsom förekomst, källäge m.m. Tabell 2. Lämningarnas vetenskapliga och pedagogiska värden. R = fast forn, Ökhl = övrig, Uppg om = uppgift om. ID-nr Lämningstyp Beskrivning Antikv. bed. Vetensk. värde Pedagog. värde AC2201 Kolbotten och Ökhl Lågt Ganska högt AC2202 Kojgrund och Ökhl Lågt Ganska högt kolbotten AC2203 Kolbotten och Ökhl Lågt Ganska högt AC2204 Kolbotten och Ökhl Lågt Ganska högt AC2205 Kolbotten och Ökhl Lågt Ganska högt AC2206 Husgrund, historisk tid Kojgrund Ökhl Lågt Ganska högt Skogsbruk AC2207 Kolningsanläggning Kolbotten till Ökhl Lågt Ganska högt Resmila skorstensmila AC2208 Kemisk industri Tjärdal R Högt Högt AC2209 AC2210 AC2211 AC2212 AC2213 AC2214 AC2215 AC2216 AC2217 AC2218 AC2219 Lägenhetsbebyggelse Backstuga Lägenhetsbebyggelse Torp Kolbotten och Kolbotten och Kolbotten och Kolbotten och Kolbotten och 2 kolbottnar, 1 Kolbotten och Kolbotten och Kolbotten och Backstugu, Flyahult Torp, Östratorp/ Lothatorpet AC2220 Fossil åker Röjningsröseområde Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Högt Ökhl Lågt Högt R Högt Högt 17

24 AC2221 Husgrund, historisk Kojgrund efter Ökhl Lågt Ganska högt Skogsbruk kolning(?) AC2222 Kolbotten och Ökhl Lågt Ganska högt AC kolbottnar, 3 Ökhl Lågt Ganska högt er AC kolbottnar, 2 Ökhl Lågt Ganska högt er AC2225 Kolbotten och Ökhl Lågt Ganska högt AC2226 Kolbotten och Ökhl Lågt Ganska högt AC2227 Fossil åker Röjningsröseområde R Högt Högt AC2228 Röjningsröse Område, med 2 Ökhl Lågt Ganska lågt röjningsrösen AC2229 Kolbotten och Ökhl Lågt Ganska högt AC kolbottnar, 1 Ökhl Lågt Ganska högt AC2231 Kolbotten och Ökhl Lågt Ganska högt AC2232 Kolbotten och Ökhl Lågt Ganska högt AC2233 Träindustri Såg, Ökhl Lågt Högt Såg/sågverk Granhults såg AC kolbottnar, 1 Ökhl Lågt Ganska lågt AC2235 Fossil åker Röjningsröseområde R Högt Högt AC2236 Fossil åker Fossil åkermark, Ökhl Lågt Ganska lågt sentida AC2237 Färdväg med namn Väg med namn, Ökhl Lågt Högt Tingsvägen AC2238 Brott/täkt Torvtäkt Ökhl Lågt Ganska lågt Torv AC2239 Husgrund, historisk tid Eldstad(?) Uppg Lågt Lågt om AC2240 Husgrund, historisk tid Ladugrund Ökhl Lågt Ganska högt AC2241 Kolbotten och Ökhl Lågt Ganska högt AC2242 Kolbotten och Ökhl Lågt Ganska högt AC2243 Kolningsanläggning Kolbotten Ökhl Lågt Ganska högt Resmila AC2244 Kolbotten och Ökhl Lågt Ganska högt AC2245 Kolbotten och Ökhl Lågt Ganska högt AC2246 Lägenhetsbebyggelse Torp, Ökhl Lågt Högt Torp Flyrås /Fillatorpet AC2247 Fossil åker Röjningsröseområde R Högt Högt 18

25 AC2248 Kolbotten och Ökhl Lågt Ganska högt AC2249 Kolbotten och Ökhl Lågt Ganska högt AC2250 Träindustri Såg, Ökhl Lågt Högt Såg/sågverk Marhults såg AC2251 Husgrund, sentida Husgrund Ökhl Lågt Ganska högt AC2252 Husgrund, sentida Kojgrund Ökhl Lågt Ganska högt AC2253 Kolbotten och Ökhl Lågt Ganska högt AC2254 Kolbotten och Ökhl Lågt Ganska högt AC2255 Kolbotten och Ökhl Lågt Ganska högt AC2256 Husgrund, historisk tid Kojgrund Ökhl Lågt Ganska högt AC2257 Kolbotten och Ökhl Lågt Ganska högt AC2258 Kvarn Kvarn, Ökhl Lågt Högt Granhults kvarn AC2259 Gränsmärke Gränssten Ökhl Lågt Ganska lågt AC2260 AC2261 AC2262 AC2263 AC2264 AC2265 AC2266 AC2267 AC2268 AC2269 Kolbotten och Kolbotten och Kolbotten och Kojgrund, grop, kolbotten Kolbotten och eldstad Kolbotten och Kolbotten och 2 kolbottnar, 1 eldstad till koja Kojgrund, en el. flera kolbottnar Kolbotten och Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Ökhl Lågt Ganska högt Det vetenskapliga värdet av kulturminnena i området är generellt inte så stort medan det motsatta gäller för deras pedagogiska värden. Den största vetenskapliga kunskapspotentialen bedöms de ålderdomliga fossila åkrarna och tjärdalen besitta. Torparna var i bruk under en kortare period under sent 1800-tal och in på 1900-talet. Deras vetenskapliga värde är lågt men upplevelsevärdet i regel högt. Skogsbruksarna bedöms inte besitta något större vetenskapligt 19

26 värde. Den stora mängden ar efter dessa arbetsplatser inom utredningsområdet, deras tydlighet och bevarandegrad, ger dem dock ganska höga upplevelsevärden. Kojgrundernas eldstäder är många gånger imponerande välbyggda. Figur 13. En äldre och en yngre form av gränsmarkering. Gränsstenen står i en mindre stenpackning, AC2259. Foto AC G Figur 14. Ibland har skogsbruket skadat arna. Här en kraftigt skadad kojgrund med vid eldstadsresten markberedningsgropar som dragit upp kol från intilliggande kolbotten AC2234. Foto AC G

27 Åtgärdsförslag Föreliggande utredning har visat att både fasta fornar och övriga a ar finns i utredningsområdet och därför riskerar att beröras av den planerade vindparken. Utredningsgrävning Många fasta fornar saknar synlig begränsning ovan jord. Om man under en arkeologisk utredning i form av fältinventering påträffar områden som förefaller kunna rymma sådana fasta fornar utan synlig begränsning ovan jord, eller om ett arbetsföretag berör ett markavsnitt med kända fornar av vissa typer i närheten, företar man som regel en utredningsgrävning (steg 2) med grävmaskin. I områdets sydvästra del, NÖ Ö om Marhulta fly, är ett uppsplittrat röjningsröseområde som troligen överlagrats och delvis skadats av senare bebyggelseetablering. Rester av äldre markanvändning kan finnas kvar inom bebyggelsearnas områdesbegränsning. Området bedöms i första hand som olämpligt för exploatering. Om området inte kan utgå föreslås utredningsgrävning i syfte att fastställa om fast forn berörs av arbetsföretaget respektive förundersökning för fastställande av art, karaktär, utbredning, ålder etc. enligt RAÄ:s anvisningar (2009), beroende av vilka ytor och ar som riskerar ingrepp. Förundersökning Om vindkraftsetableringen kommer att resultera i ingrepp i fasta fornar eller i fornsområden (jfr KML 2 kap., 2 ) krävs länsstyrelsens tillstånd. I normalfallet medges ingrepp endast efter föregående arkeologisk undersökning och dokumentation. För ett tillräckligt kunskapsunderlag kan länsstyrelsen även besluta om arkeologisk förundersökning (KML 2 kap. 13 ). I tabell 3 har förundersökningsobjekten sammanställts tillsammans med utredning steg 2-objekten. Förundersökningsområden har inte specificerats. Hänsyn Bland de övriga a arna finner man ofta lokaler till vilka särskilda minnen är knutna bland närboende. För lokalbefolkningen är det vetenskapliga värdet sällan prioriterat såsom för myndigheter och branschfolk. Lokalt brukar torp- och backstuguar värderas högt. Mycket ofta har hembygdsföreningarna engagerat sig i torpinventeringar i den egna socknen och arna kan sägas utgöra grundstenar i den lokala historieskrivningen. 21

28 Kolningsar brukar lokalt inte värderas lika högt som torp och backstugor, möjligen på grund av att de sällan har någon skriftlig eller muntlig historik knutna till sig. Inom utredningsområdet finns många kojor och kolbottnar. Mängden har i sig ett pedagogiskt värde, då den visar vilken stor betydelse kolningen haft för försörjningen i området. Tabell 3. Åtgärdsförslag: fortsatta antikvariska åtgärder. ID-nr Lämningstyp Beskrivning Antikv. Åtgärd bed. AC2208 Kemisk industri Tjärdal R Förundersökning alt. slutundersökning utan föregående förundersökning AC2218 Lägenhetsbebyggelse Backstugu Ökhl Utredning steg 2 Backstuga AC2219 Lägenhetsbebyggelse Torp, Ökhl Utredning steg 2 Torp AC2220 Fossil åkermark Röjningsröseområde R Förundersökning AC2227 Fossil åkermark Röjningsröseområde R Förundersökning AC2235 Fossil åkermark Röjningsröseområde R Förundersökning AC2246 Lägenhetsbebyggelse Torp Ökhl Utredning steg 2 Torp AC2247 Fossil åkermark Röjningsröseområde R Förundersökning Tabell 4. Förteckning över övriga a ar för vilka föreslås hänsyn i den fortsatta projekteringen av vindparken. ID-nr Lämningstyp Beskrivning Antikv. Åtgärd bed. AC2201 Kolbotten och Ökhl Hänsyn AC2202 Kojgrund och Ökhl Hänsyn kolbotten AC2203 Kolbotten och Ökhl Hänsyn AC2204 Kolbotten och Ökhl Hänsyn AC2205 Kolbotten och Ökhl Hänsyn AC2206 Husgrund, historisk tid Kojgrund Ökhl Hänsyn Skogsbruk AC2207 Kolningsanläggning Resmila Kolbotten till skorstensmila Ökhl Hänsyn 22

29 AC2209 Kolbotten och Ökhl Hänsyn AC2210 Kolbotten och Ökhl Hänsyn AC2211 Kolbotten och Ökhl Hänsyn AC2212 Kolbotten och Ökhl Hänsyn AC2213 Kolbotten och Ökhl Hänsyn AC kolbottnar, 1 Ökhl Hänsyn. AC2215 Kolbotten och Ökhl Hänsyn AC2216 Kolbotten och Ökhl Hänsyn AC2217 Kolbotten och Ökhl Hänsyn AC2221 Husgrund, historisk tid Kojgrund efter Ökhl Hänsyn Skogsbruk kolning(?) AC2222 Kolbotten och Ökhl Hänsyn AC kolbottnar, 3 Ökhl Hänsyn er. AC kolbottnar, 2 Ökhl Hänsyn er. AC2225 Kolbotten och Ökhl Hänsyn AC2226 Kolbotten och Ökhl Hänsyn AC2228 Röjningsröse Röjningsrösen, Ökhl Hänsyn sentida AC2229 Kolbotten och Ökhl Hänsyn AC kolbottnar, 1 Ökhl Hänsyn. AC2231 Kolbotten och Ökhl Hänsyn AC2232 Kolbotten och Ökhl Hänsyn AC2233 Träindustri Såg, Ökhl Hänsyn Såg/sågverk Granhults såg AC kolbottnar, 1 Ökhl Hänsyn. AC2236 Fossil åkermark Fossil åkermark Ökhl Hänsyn sentida AC2237 Färdväg Väg med namn, Ökhl Hänsyn Tingsvägen AC2238 Brott/täkt Torvtäkt Ökhl Hänsyn Torv AC2239 Husgrund, historisk tid Eldstad(?) Uppg Hänsyn om AC2240 Husgrund, historisk tid Ladugrund Ökhl Hänsyn 23

30 AC2241 Kolbotten och Ökhl Hänsyn AC2242 Kolbotten och Ökhl Hänsyn AC2243 Kolningsanläggning Kolbotten Ökhl Hänsyn Resmila AC2244 Kolbotten och Ökhl Hänsyn AC2245 Kolbotten och Ökhl Hänsyn AC2248 Kolbotten och Ökhl Hänsyn AC2249 Kolbotten och Ökhl Hänsyn AC2250 Träindustri Såg, Ökhl Hänsyn Marhults såg AC2251 Husgrund, historisk tid Husgrund Ökhl Hänsyn AC2252 Husgrund, historisk tid Kojgrund Ökhl Hänsyn AC2253 Kolbotten och Ökhl Hänsyn AC2254 Kolbotten och Ökhl Hänsyn AC2255 Kolbotten och Ökhl Hänsyn AC2256 Husgrund, historisk tid Kojgrund Ökhl Hänsyn AC2257 Kolbotten och Ökhl Hänsyn AC2258 Kvarn Kvarn, Ökhl Hänsyn Granhults kvarn AC2259 Gränsmärke Gränssten Ökhl Hänsyn AC2260 AC2261 AC2262 AC2263 AC2264 AC2265 AC2266 AC2267 AC2268 AC2269 Kolbotten och Kolbotten och Kolbotten och Kojgrund, grop, kolbotten Kolbotten och eldstad Kolbotten och Kolbotten och 2 kolbottnar, 1 eldstad till koja Kojgrund, en eller flera kolbottnar Kolbotten och Ökhl Ökhl Ökhl Ökhl Ökhl Ökhl Ökhl Ökhl Ökhl Ökhl Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn Hänsyn 24

31 Referenser Publikationer och rapporter Holmgren, Per, & Tronde, Brita, års fornminnesinventering i Kronobergs län: Lessebo och Uppvidinge kommuner. (Riksantikvarieämbetet.) Stockholm. Jensen, Ola W., Fornsbegreppets historia: en exposé över 400 år. (Riksantikvarieämbetet.) Stockholm. Jönsson, Fridolf, Ortnamn i Kronobergs län. Växjö Klang, Lennart, Sävsjö och Granhult i Uppvidinge härad exempel på fossila kulturlandskap. Kronobergsboken Växjö. Pamp, Bengt, 1988 [1974]. Ortnamnen i Sverige. Lund. SOL Svenskt ortnamnslexikon, (Språk- och folkminnesinstitutet.) Uppsala. Torp och backstugor i Nottebäck och Granhult, (Utgiven av Nottebäcks PRO och Granhults hembygdsförening.) Åseda. Ullén, Marian, u.å. Granhults kyrka en vägledning utgiven av Granhultts kyrkonämnd. Allmänna kartor och specialkartor Fastighetskartan Din karta. Lantmäteriet. Gävle. Terrängkartan Din karta. Lantmäteriet. Gävle. Muntliga källor Annika Blad, Länsstyrelsen Kronoberg Lars Alvarsson, Granhults hembygdsförening Historiskt kartmaterial Äldre tryckta kartor Ekonomiska kartan F 4d Hassla (skala 1:10 000). Rikets allmänna kartverk. Stockholm. 25

32 Generalstabskartan Åseda (skala 1: ). Rikets allmänna kartverk. Stockholm. Lantmäteriakter Lantmäteristyrelsens arkiv: Aktbeteckning F20-3:1 Län Kronobergs län Socken Granhults socken Ort Granhult nr 1-3 Åtgärd Storskifte på utmark/utägor Datum 1775 Aktbeteckning F20-3:3 Län Kronobergs län Socken Granhults socken Ort Granhult nr 1-3 Åtgärd Storskifte på utmark/utägor Datum 1817 Aktbeteckning F20-5:3 Län Kronobergs län Socken Granhults socken Ort Marhult nr 1-2 Åtgärd Enskifte på utmark och utägor Datum 1823 t otryckt material RAÄ Dnr Antikvarisk bedömning vid registrering i Riksantikvarieämbetets fornminnesregister. (Riksantikvarieämbetet. Kunskapsavdelningen.) Stockholm. RAÄ Handbok för uppdragsarkeologi. (Riksantikvarieämbetet.) Stockholm. Webb FMIS Riksantikvarieämbetets fornminnesinformationssystem LMV Lantmäteriets historiska karttjänst Nationalencyklopedien RIKMV Riksintresseområden för kulturmiljövården

33 SHM Statens historiska museums översiktsdatabas SOFI Institutets för språk och folkminnen ortnamnsdatabas SAOB Svenska Akademiens Ordbok i elektronisk form. g3.spraakdata.gu.se/saob/

34 28

35 Bilaga 1 Administrativa och tekniska uppgifter Uppdrag Frivillig arkeologisk utredning steg 1 inför en planerad vindpark vid Marhult, Granhults socken, Småland Diarie- och projektnummer Länsstyrelsens dnr - Beställarens dnr - Arkeologicentrums projektnr P2009:20 G Beställare Södra Vindkraft AB, Skogsudden, Växjö Utförare Arkeologicentrum i Skandinavien AB, Box 1, Brunflo Projektpersonal: Eva Klotz, David Loeffler Projekttid Fältarbete Belägenhet Län: Kronoberg Landskap: Småland Kommun: Uppvidinge Socken: Granhult Trakter: Granhult, Marhult, Lyretorp Ek. kartblad: 5F 4d Hassla Utredningsområde Yta: 640 hektar Kartreferens RT90 2,5 gon V, RH00 Inmätning Inmätning har skett med GPS respektive manuellt på underlag av fastighetskartan i skala 1: Mätdata och fältkartor har kasserats. Kartering Programvara: ArcView 3.2. (ESRI). Fynd Inga fynd har tillvaratagits. Arkivmaterial Inget arkivmaterial har producerats. 29

36 Fotografier Digitala fotografier (bilaga 2 och 4) är samtliga återgivna i denna rapport och förvaras vid ATA, Antikvarisk-topografiskt arkiv i Stockholm. Vissa foton är även tillgängliga via RAÄ:s Fornsök ( cocoon/forn sok/search.html). 30

37 Bilaga 2 Fotoförteckning nr ID bildnr motiv riktn fotograf datum mot 1 AC G 0001 AC2201. Kolarkojgrund S Eva Klotz AC G 0002 AC2201. Kolbotten mitt i vägen. David VSV Eva Klotz Loeffler i bakgrunden 3 AC G 0003 AC2202. Kolarkojgrund SSÖ Eva Klotz AC G 0004 AC2202. Kolarkojgrund från baksidan. NNÖ Eva Klotz Kolbotten på hygget bakom 5 AC G 0005 AC2003. Dokumentation av skadad NÖ David Loeffler AC G 0006 AC2004. Dokumentation av NÖ David Loeffler med välbevarad eldstad 7 AC G 0007 AC2005. Kolarkojgrund VSV David Loeffler AC G 0008 AC2005. Dokumentation av kolbotten S Eva Klotz AC G 0009 AC2006. Kolarkojgrund N Eva Klotz AC G 0010 AC2007. Skorstensrest invid kolbotten N Eva Klotz efter skorstensmila 11 AC G 0011 AC2008. David Loeffler i en tjärdal SV Eva Klotz AC G 0012 AC2009. Kolarkojgrundens eldstad mot V Eva Klotz block 13 AC G 0013 AC2210. Kolarkojgrund med tydlig eldstad N Eva Klotz AC G 0014 AC2210. Kvarglömd hink vid kojgrunden NÖ Eva Klotz AC G 0015 AC2211. Kolarkojgrund ÖSÖ Eva Klotz AC G 0016 AC2212. Kolarkojgrund N Eva Klotz AC G 0017 AC2213. Kolarkojgrund, ryggsäck inuti SÖ Eva Klotz AC G 0018 AC2214. Kolarkojgrund bland träden NÖ Eva Klotz AC G 0019 AC2215. Kolarkojgrund, en jordsond S Eva Klotz skymtar i öppningen 20 AC G 0020 AC2216. Eldstaden i kojgrunden ÖSÖ Eva Klotz AC G 0021 AC2217. Kolarkojgrund S Eva Klotz AC G 0022 AC2218. Flyahult. Skyltad, ristäckt SV Eva Klotz spismursrest i husgrund 23 AC G 0023 AC2218. Flyahult. Röjningsröse S Eva Klotz AC G 0024 AC2218. Flyahult. Översikt V Eva Klotz AC G 0025 AC2219. Lothatorpet. Källaren, i VNV Eva Klotz

38 förgrunden en uppförd jordhög från ett gryt 26 AC G 0026 AC2219. Lothatorpet. Boningshusgrund ÖNÖ Eva Klotz med skylt på spismursröse 27 AC G 0027 AC2221. Kojgrund VNV Eva Klotz AC G 0028 AC2222. Kolarkojgrund SÖ Eva Klotz AC G 0029 AC2223. Den NV en ÖNÖ Eva Klotz AC G 0030 AC2224. Eldstad i NV en SÖ Eva Klotz AC G 0031 AC2224. Vall kring kolbotten S Eva Klotz AC G 0032 AC2225. Kolarkojgrund. Kolbotten i VNV Eva Klotz bakgrunden 33 AC G 0033 AC2226. Rotvälta i eldstad i, SÖ Eva Klotz jordsond på toppen 34 AC G 0034 AC2235. Urgrävt röjningsröse? VNV Eva Klotz AC G 0035 AC2229. Kolarkojgrundens övermossade Ö Eva Klotz eldstadsrest 36 AC G 0036 AC2230. Kolarkojgrund intill skogsväg S Eva Klotz AC G 0037 AC2231. Kolarkojgrundens eldstadsrest N Eva Klotz AC G 0038 AC2232. Kojgrundens välbevarade eldstad VNV Eva Klotz i närbild 39 AC G 0039 AC2233. Såggrund intill bäck NNV Eva Klotz AC G 0040 AC2233. Kvarvarande kallmur i dammvall ÖNÖ Eva Klotz AC G 0041 AC2233. Stenpackning på block SÖ Eva Klotz AC G 0042 AC2233. Broräcke V Eva Klotz AC G 0043 AC2234. Kraftigt skadad kojgrund. Kol i NÖ Eva Klotz markberedningsgropar 44 AC G 0044 AC2240. Rest av myrlada ÖSÖ David Loeffler AC G 0045 AC2244. Kolarkojgrund med eldstad NV David Loeffler AC G 0046 AC2250. En av dammöppningarna till N David Loeffler Marhults såg 47 AC G 0047 AC2259. Gränsmärke i befintlig gräns NÖ David Loeffler AC G 0048 AC2258. Inlopp till gamla Granhults kvarn N Eva Klotz AC G 0049 AC2247. Röjningsröseområdet på hygge S Eva Klotz AC G 0050 AC2237. Skyltat där Tingsvägen korsar Nya Ö Eva Klotz Skogsbilvägen, 51 AC G 0051 Granhults kyrka N Eva Klotz

39 33

40 Bilaga 3 Objekttabell RAÄ-nummer avser Granhults socken. Obj.nr RAÄ-nr AC2201 RAÄ 74 Lämningstyp Beskrivning Antikvarisk bedömning , 22x16 m (NNV-SSÖ), bestående av 1 kolbotten och 1. Kolbottnen är rund, 14 m diam och intill 0,3 m h, omgiven av 3-4 gropar, 2-3 m l och 0,1-0,2 m dj, i SV en något större grusgrop. Kojgrunden X Y Kojgrunden, belägen 2 m SSÖ om kolbottnen, är 4x4 m med 1,5 m br och 0,2-0,3 m h väggvallar. I SV är en eldstadsrest, 2,5x1,5 m och 0,5 m h, tämligen kraftigt övermossad med enstaka stenar i ytan. Öppning mot NV. Vegetation: På kolbottnen 10 granar och 4 tallar, på kojgrunden 1 gran. Skador: Över kolbottnen löper en äldre traktorväg (ÖNÖ- VSV). Terräng: Krön av svagt SSV-sluttande låg moränrygg. Skogsmark (barrskog). AC2202 RAÄ , 19x14 (NÖ-SV), bestående av 1 kolbotten och 1 kojgrund.. Kolbottnen är 12 m diam och 0,1-0,2 m h, omgiven av fem gropar, 1-3 m diam och 0,5 m dj. X Y Kojgrunden, belägen intill och SV om kolbottnen, är 5 m diam och 0,1-0,2 m h. I SSV sidan är en eldstad, rektangulär, 2x1,5 m (VNV-ÖSÖ) och 0,7 m h, av delvis övermossade naturstenar, 0,3-0,4 m st. Kring kanten två gropar, 2 m diam och 0,5 m dj. Vegetation: På kolbottnen 2 stora granar och 1 stor tall, på kojgrunden 1 gran. Skador: N sidan nyligen överkörd av skogstraktor med tryckskador som följd. Terräng: Flack moränmark. Skogsmark (barrskog). AC2203 RAÄ , 22x16 m (N-S), bestående av 1 kolbotten och 1. Kolbottnen är närmast rund, 14 m diam och intill 0,2 m h, i SV kantad av en 1 m br och 0,3 m dj ränna, i övrigt ställvis av 2-2,5 m l och 0,2-0,3 m dj gropar. Kojgrund X Y

41 Kojgrunden, belägen intill och N om kolbottnen, är oval, 5x4 m (NV-SÖ). I SÖ är en eldstadsrest, 2x1,5 m (NÖ-SV) och 0,5 m h, delvis övermossad med i ytan enstaka 0,3-0,5 m st stenar. Vegetation: På kolbottnen 15 granar och 1 tall. Skador: Kojgrunden skadad av stor rotvälta och täckt av ris. Körspår över båda arna. Orientering: Kolbottnen är mitt i ägogräns. Terräng: Svagt ÖSÖ-sluttande moränmark. Skogsmark (granskog, hygge). AC2204 RAÄ , 24x15 m (ÖNÖ-VSV), bestående av 1 kolbotten och 1. Kolbottnen är rund, 13 m diam och intill 0,3 m h. Ojämn yta. Kojgrunden, belägen 4 m ÖNÖ om kolbottnen, är närmast rektangulär, 5x4,5 m (NÖ-SV) med 1,5 m br och 0,2 m h väggvallar och i mitten en 1,5x1 m st svacka. I NÖ är en eldstadsrest, 2.5 m diam och 0,6 m h, delvis övermossad med i ytan enstaka 0,3-0,4 m st stenar, välbevarad med överliggare och rökhål. Kojgrunden X Y Vegetation: På kolbottnen unggranar och tallar, på kojgrunden ca 20 ung- och smågranar. Skador: NV kanten av kolbottnen skadad av skogsmaskin. Terräng: Plan moränmark. Skogsmark (barrskog, mest gran). AC2205 RAÄ , 17x12 m (N-S), bestående av 1 kolbotten och 1. Kolbotten är närmast rund, 10 m diam och intill 0,2 m h, i V kantad av en 2 m br och 0,2 m dj ränna, i Ö otydlig begränsning. Ojämn yta. Något naggad i kanten av intilliggande väg. X Y Kojgrunden, belägen 1 m S om kolbottnen, är kvadratisk, 4x4 m med 1-1,5 m br och intill 0,2 m h väggvallar. I VSV är en eldstadsrest, 2x1,5 m m (N-S) och ca 0,6 m h, lätt övermossad med bevarad överliggare och rökhål. Vegetation: På kolbottnen ca 20 tallar av olika storlek, på kojgrunden 3 granar och 1 enbuske. Orientering: Kolbottnen intill och V om väg (N-S). Terräng: Plan moränmark. Skogsmark (barrskog, mest 35

42 gran). AC2206 RAÄ 80 Husgrund, historisk tid Skogsbruk Kojgrund, närmast rektangulär, 5x4 m (NNV-SSÖ), något otydlig begränsning i SSÖ, med 1,5-2 m br och 0,1 m h väggvallar och i mitten en 2x2 m st svacka. I NNV är en eldstadsrest, 2x1,5 m (ÖNÖ-VSV) och 0,3-0,5 m h, tämligen kraftigt övermossad med i ytan enstaka 0,3-0,4 m st stenar. X Y Vegetation: 3 granar. Terräng: Svagt NV-sluttande tämligen plan fin moränmark. Skogsmark (barrskog). Antikvarisk kommentar: Oklart om den tillhör den närliggande kolbottnen eller tjärdalen. AC2207 RAÄ 84 Kolningsanläggning Resmila Kolbotten till skorstensmila, rund, 13 m diam och 0,1 m h, ställvis omgiven av 2,5 m br och 0,3-0,4 m dj ränna och 2-3 m l och 0,3-0,4 m dj gropar. I NÖ kanten är skorstensrest, 3x1,5 m (NÖ-SV) och 0,3 m h, övermossad med i ytan enstaka 0,3-0,8 m st stenar. Delvis täckt av ris och grenar. X Y Intill och V om kolbottnen är en övermossad stenpackning, 2 m diam och 0,6 m h. Rest av kolarkoja? Körskador intill och V därom gör den omöjlig att bedöma. Vegetation: 12 tallar och 4 unggranar. Terräng: Flack moränmark. Skogsmark (tämligen gles, röjd barrskog). AC2208 RAÄ 83 Kemisk industri Tjärdal Tjärdal, oval, 13x10 m (NÖ-SV) med 3-4 m br och 0,4-0,6 m h vallar. I mitten en 7 m l, 1-3 m br och intill ca 1 m dj ränna (smalast i botten) mot avtappningsöppning i NÖ. 3 m NÖ därom är en 4x1,5 m (NV-SÖ) och 0,1 m dj svacka, avgränsad i NÖ av en 2 m br och 0,2 m h uppskottad vall. Fast forn X Y Mellan avtappningsrännan och svackan är två rotvältor. Några granar vid dalens övre del har brandlyror. Vegetation 17 granar. AC2209 RAÄ 82 Terräng: NNÖ-sluttning av moränrygg. Skogsmark (granskog med enstaka tallar) , 19x14 m (NV-SÖ), bestående av 1 kolbotten och 1. Kolbottnen är rund, 12 m diam och intill 0,3 m h, ställvis omgiven av ränna, 1-2 m br och 0,1-0,3 m dj. Delvis täckt av röjningsvirke och ris. X Y

43 Kojgrunden, belägen 1 m SÖ om kolbottnen, är 4x3 m (NV-SÖ) med ca 1 m br och 0,2 m h väggvallar och i mitten en 0,2 m dj svacka. I SV är eldstadsrest, 1,5x1 m (NV-SÖ) och 0,5 m h, mot ett 2x1,7 m st och 0,9 m h block. Röjningsvirke och ris över grunden. Vegetation: På kolbottnen 15 tallar, på kojgrunden 3 granar och 1 enbuske. Skador: Grunda körspår över kolbottnen. Terräng: Mycket svag SÖ-sluttande moränmark. Skogsmark (röjd, tämligen gles barrskog). AC2210 RAÄ , 30x22 m (NNV-SSÖ), bestående av 1 kolbotten och 1. Kolbottnen är oregelbundet rundad, ca 20 m diam och intill 0,3 m h, svåravgränsad då den är täckt av röjningsvirke och ris. Ställvis omgiven av ca 2 m l och 0,2 m dj gropar. Kojgrunden X Y Kojgrunden, belägen 2 m NNV om kolbottnen, är rund, 6 m diam med 2-2,5 m br och 0,2-0,4 m h väggvallar. Mot N är eldstadsrest, 2,5x1,5 m (Ö-V) och 1 m h, med synlig kallmurning av 0,2-0,4 m st stenar (vanligen 0,2-0,3 m st) och 0,7 m l överliggare. Delvis täckt av ris och grenar. Vegetation: På kolbottnen ett 20-tal granar och 10 tallar, på kojgrunden 1 gran i kojöppningen(?). Terräng: Tämligen plan moränmark. Skogsmark (röjd, tämligen gles barrskog). AC2211 RAÄ , 20x15 m (N-S), bestående av 1 kolbotten och 1. Kolbottnen är rund, 13 m diam och intill 0,3 m h, ställvis omgiven av 2-5 m l och 0,2-0,6 m dj gropar. Kojgrunden, belägen 2 m S om kolbottnen, är närmast rund, 5 m diam med 1,5 m br och 0,1-0,5 m h väggvallar och i mitten en oregelbunden svacka. Mot NÖ är en eldstadsrest, 2x1,5 m (NNV-SSÖ) och 0,6 m h, övermossad med i ytan enstaka 0,3-0,4 m st stenar. Kojgrunden X Y Vegetation: På kolbottnen 10 granar och 5 tallar, på kojgrunden 2 tallar, varav en i eldstaden. Skador: Grunda körspår över kolbottnen. Terräng: Låglänt plan moränmark. Skogsmark (barrskog). AC2212 RAÄ , 24x18 m (NNV-SSÖ), bestående av 1 kolbotten och 1. 37

44 Kolbottnen är rund, 16 m diam och intill 0,3 m h, ställvis omgiven av en ränna,1-1,5 m br och 0,1-0,2 m dj. I NÖ delen är en 3x1,5 m (VNV-ÖSÖ) och 0,2 m dj grop. Kojgrunden X Y Kojgrunden, belägen 1 m SSÖ om kolbottnen, är närmast rund, 5 m diam med 1,5-2 m br och 0,2-0,5 m h väggvallar och i mitten en risfylld svacka. I N sidan är en eldstadsrest, 2x1,5 m (Ö-V), delvis övermossad med i ytan 0,2-0,3 st stenar. Urgrävningar Ö om grunden Vegetation: På kolbottnen ca 25 granar. Skador: Kojgrundens Ö vägg skadad av rotvälta. Terräng: Plant krön av mycket låg moränrygg (NV-SÖ). Skogsmark (granskog med enstaka tallar). AC2213 RAÄ , 25x14 m (Ö-V), bestående av 1 kolbotten och 1. Kolbottnen är rund, 12 m diam och intill 0,3 m h, ställvis omgiven av en ränna, 1,5 m br och 0,2-0,4 m dj. Kojgrunden, belägen 7 m Ö om kolbottnen, är närmast kvadratisk, 4x4 m med 1-1,5 m br och 0,1-0,2 m h väggvallar och i mitten en 2x1,5 m och 0,1 m dj svacka. I SSÖ är en eldstadsrest, 2x1,2 m (ÖNÖ-VSV) och 0,2 m h, delvis övermossad med i ytan enstaka 0,3 m st stenar. I kanten är en myrstack. Kojgrunden X Y Vegetation: På kolbottnen 10 granar, 3 tallar och 1 enbuske, på kojgrunden 1 gran i eldstaden. Terräng: Plan låglänt fin moränmark intill mosse. Skogsmark (granskog med enstaka tallar och enar). AC2214 RAÄ , 37x17 (NNV-SSÖ), bestående av 2 kolbottnar och 1. Kolbottnarna, intill och SSÖ om varandra, är ca 15 m diam och intill 0,2 m h. Svag antydning till svacka mellan dem. Kojgrunden, belägen NNV om kolbottnarna, är rund, 5 m diam med 1,5-2 m br och 0,2-0,4 m h väggvallar och i mitten en 2x1,5 m och 0,4 m dj svacka. I S är en eldstadsrest, 2,5x1,5 m (NÖ-SV) och 0,7 m h, med 0,3-0,5 m st stenar, delvis täckt av barr. Kojgrunden X Y Vegetation: På kolbottnarna tämligen tät ung granskog, på kojgrunden 3 stora granar intill eldstaden. Orientering: Området korsas av ägogräns. Terräng: Plan låglänt fin moränmark intill sankmark. Skogsmark (tämligen tät ung granskog). 38

45 AC2215 RAÄ , 25x17 m (NNÖ-SSV), bestående av 1 kolbotten och 1. Kolbottnen är närmast rund, 15 m diam och intill 0,1 m h, utsträckning utifrån vegetation och förekomst av kol vid sondning. Ojämn yta. Kojgrunden X Y Kojgrunden, belägen SSÖ om kolbottnen, är rund, 5 m diam med 1-1,5 m br och 0,2-0,5 m h väggvallar och i mitten en 2x1,5 m st svacka. Öppning mot SSÖ. I ÖSÖ är en eldstadsrest, 2x1,5 m och 0,6 m h, övermossad med i ytan ett par 0,3 m st stenar. Vegetation: På kolbotten ca 20 granar och 5 tallar, på kojgrunden 1 gran och 1 tall (i eldstaden). Terräng: Plan avsats nedom och Ö om moränhöjd/rygg. Skogsmark (barrskog, mest gran). AC2216 RAÄ , 24x19 m (VNV-ÖSÖ), bestående av 1 kolbotten och 1. Kolbottnen är närmast rund, 17 m diam och intill 0,3 m h, ställvis omgiven av en 0,3 m h vall. Ojämn och tuvig yta. Kojgrunden, belägen 1 m ÖSÖ om kolbottnen, är närmast kvadratisk, 4x4 m med 1,5 m br och 0,4 m h väggvallar. Öppning mot VNV. I ÖSÖ och något högre i sluttningen är en eldstadsrest, 2x1,5 m (VNV-ÖSÖ) och 0,9 m h, lätt övermossad och inrasad med välbevarad kallmurning. Kojgrunden X Y Vegetation: På kolbotten tämligen tät ung granskog i kanten, på kojgrunden 4 unggranar. Terräng: Låglänt VNV-sluttande plan yta nedom moränrygg. Skogsmark (tät ung granskog). AC2217 RAÄ , 20x14 m (NNÖ-SSV), bestående av 1 kolbotten och 1. Kolbottnen är rund, 12 m diam och intill 0,4 m h, omgiven av enstaka gropar, 1-2 m l och 0,2-0,3 m dj. Ojämn och tuvig yta. X Y Kojgrunden, belägen 1 m NNÖ om kolbottnen, är närmast oval, 5x4 m (NÖ-SV) med 1,5 m br och 0,2-0,4 m h väggvallar. Öppning mot SV. I SÖ är en eldstadsrest, 2 m diam och 0,7 m h, övermossad med i ytan enstaka 0,3 m st stenar. Utanför grunden är tre 0,4 m dj gropar. Vegetation: På kolbotten 10 granar och 4 tallar, på kojgrunden 4 tallar. Terräng: Svagt S-sluttande plan moränmark i lätt kuperad terräng. Skogsmark (barrskog, mest gran). 39

46 AC2218 RAÄ 89 Lägenhetsbebyggelse Backstuga Backstugu, Flyahult, 130x60-90 m (NNV-SSÖ), bestående av 1 husgrund, enstaka röjningsrösen och stenmurar. Namn: Flyahult Husgrunden, i områdets N del, är 9x6 m (N-S) och intill 0,2 m h med ställvis noterad stenfot under kraftig grässvål. Mot N delen är en närmast rund spismursrest, 2,5 m diam och 1 m h, kraftigt övertorvad med i ytan enstaka 0,4 m st kantiga stenar. Ö och NÖ om spismursröset är en grop, 4x2 m (N-S) och 0,2 m dj. I grundens SÖ hörn är en flat sten, 1 m diam och 0,3 m h, hörnsten eller trappsten. Husgrunden X Y m SV om husgrunden är ett större oregelbundet röjningsröse, 5 m diam och 1,2 m h, innehållande en hel del kantiga stenar. Två röjningsrösen är 3-5 m diam och 0,4-0,6 m h. Dessutom finns mindre ansamlingar med röjningssten mot fasta block och hällar. Området omges i Ö, S och V helt eller delvis av en stenmur, 2-2,5 m br och 0,5-1,2 m h. Dessutom löper en mursträckning (N-S) mitt i området, med öppning i mitten. I grundens spismur är en skylt med texten: NR 7 BACKST. / FLYAHULT / ABRAHAMS. Enligt litteraturkälla beboddes backstugan från 1830 till ca 1890 av en timmerman, Abraham Svensson, med familj. Äldsta kartbelägg på generalstabskarta från Terräng: Flack moränmark. Skogsmark (hygge) och öppen äldre åkermark. Antikvarisk kommentar: De historiska bebyggelsearna ligger i ett område bestående av ett äldre röjningsröseområde av hackerörstyp. Det senare är därmed uppsplittrat i flera mindre områden. Rester av äldre markanvändning kan finnas under torpbebyggelsen, dock troligen i liten omfattning. Referenser: RAK, Generalstabskarta Åseda 1874, akt J Torp och Backstugor i Nottebäck och Granhult 1983, sid 112. AC2219 RAÄ 95 Lägenhetsbebyggelse Torp Torp, Östratorp eller Lothatorpet, 150x m (NNV-SSÖ), bestående av 1 boningshusgrund, 1 källare, 1 brunn, enstaka röjningsrösen och delvis avgränsande stenmur. Namn: Lothatorpet Boningshusgrunden, belägen i områdets N del, är 6x6 m och 0,2-0,4 m h. I mitten är en spismursrest, 3x2,5 m och 1,5 m h, utfallen (ursprungligen kvadratisk, ca 2x2 m), övermossad och övertorvad med i ytan enstaka 0,3-0,5 m st stenar. Utanför grundens V sida är en övermossad Husgrunden X Y

47 brosten, 1,2x0,5 m och 0,1 m h. Källaren, belägen ca 45 m SSÖ om husgrunden, är 6x5 m (NV-SÖ) och 1,7 m h, övermossad och övertorvad, välvd med ett kallmurat hörn, i SÖ hörnsten och i NV sidan i botten en 0,4 m h stenfot. Öppen ingång i SÖ. I ingången och runtom hela källaren är marken närmast perforerad av gryt. Den stenfyllda brunnen, ca 45 m NÖ om husgrunden, är 0,8 m diam och 0,7 m dj, kallmurad. Omgiven av en 1 m br och 0,3 m h övermossad jord- och stenvall. De glesa röjningsrösena är 3-4 m diam och 0,3-0,5 m h. Torpet avgränsas i S och V av en stenmur, 1,5-2 m br och 0,4-0,6 m h, I husgrundens spismur är en skylt med texten: NR 9 / LOTTA TORPET. Torpets egentliga namn är Östratorp men kallas allmänt för Lothatorpet efter Loth Svensson som bodde på torpet med sin familj flyttade han och hustrun till Granhults fattighus. Torparstugan brann ner en gång men byggdes upp igen. Äldsta kartbelägg på generalstabskarta från Terräng: Flack moränmark. Skogsmark (granskog) och igenväxande tomtmark. Antikvarisk kommentar: De historiska bebyggelsearna ligger i ett område bestående av ett äldre röjningsröseområde av hackerörstyp. Det senare är därmed uppsplittrat i flera mindre områden. Rester av äldre markanvändning kan finnas under torpbebyggelsen, dock troligen i liten omfattning. Referenser: RAK, Generalstabskarta Åseda 1874, akt J Torp och Backstugor i Nottebäck och Granhult 1983, sid 113f. AC2220 RAÄ 94 Fossil åker Röjningsröseområde Röjningsröseområde, 150x40-80 m (NV-SÖ), bestående av ca röjningsrösen, 3-4 m diam och 0,1-0,3 m h. De ligger tämligen tätt i områdets NV del, glesare i Ö och S delen. Fast forn X Y Terräng: Flack moränmark. Skogsmark (hygge, granskog). Antikvarisk kommentar: Förmodligen del av ett större röjningsröseområde av hackerörstyp, vilket splittrats upp i mindre områden av senare anlagd historisk bebyggelse. AC2221 RAÄ 93 Husgrund, historisk tid Skogsbruk Kojgrund efter kolning(?), 5x4,5 m (NNV-SSÖ) med 1,5-2 m br och 0,3-0,4 m h väggvallar och i mitten en 2x0,5 m st 41

48 svacka. I VSV är en eldstadsrest, 2x1,5 m (VNV-ÖSÖ) och 0,6 m h, lätt övermossad med i ytan 0,4-0,5 m st stenar. Öppning mot SSÖ. X Y Inom en yta från grunden och ca 15 m mot S framkom vid sondning ställvis ett intill 10 cm tj kollager men ingen klar form på eventuell kolbotten kunde noteras. Vegetation: 1 tall. Terräng: Avsats i SV-sluttning av moränhöjd. Skogsmark. AC2222 RAÄ , 19x13 m (Ö-V), bestående av 1 kolbotten och 1. Kolbottnen är rund, 11 m diam och intill 0,3 m h, ställvis omgiven av ränna, 1 m br och intill 0,1 m dj. Kojgrunden, belägen 2 m Ö om kolbottnen, är närmast oval, 5x4,5 m (Ö-V) med 1,5 m br och 0,2 m h väggvallar. I Ö är en eldstadsrest, 2 m diam och 0,6-1 m h, högre från Ö lägre delen av sluttning, lätt övermossad med kallmurning av 0,3-0,6 m st stenar och överliggare. Öppning mot V. Kring grunden är fem gropar, 1 m diam och 0,2-0,3 m dj. Kojgrunden X Y Vegetation: På kolbotten 6 granar och 2 tallar. Skador: Kolbotten skadad av rotvälta och grunda körspår. Terräng: Flack moränmark. Skogsmark (granskog med enstaka tallar). AC2223 RAÄ , 80x20 m (NV-SÖ), bestående av 2 kolbottnar och 3 er. Kolbottnen längst i SÖ är rund, 13 m diam och 0,2-0,3 m h, ställvis omgiven av ränna, 1,5-2 m br och 0,2-0,3 m dj. Täckt av ris. En kojgrund, 1 m NV därom, är rund, 4 m diam med 0,1-0,3 m h väggvallar. I SÖ är en oregelbunden en eldstadsrest, ca 1,5 m diam och 0,4 m h, övermossad med i ytan enstaka 0,3-0,4 m st stenar. Öppning mot SSÖ. Omges av tre gropar, 1 m diam och 0,2-0,3 m dj. SÖ delen täckt av ris. Den mellersta kojgrunden X Y Den andra kojgrunden, 12 m NV därom, är närmast oval, 6x4 m (NV-SÖ) med 1,5-2 m br och 0,3-0,4 m h väggvallar och i mitten en ojämn svacka. I SSV är en eldstadsrest, 2 m diam och 0,5 m h, övermossad. Antydan till öppning i SV. Omges av ränna och gropar, 0,2-0,3 m dj. Något ristäckt. Den andra kolbottnen, 15 m VNV om grunden, är rund, 14 m diam och 0,3-0,5 m h, ställvis omgiven av ränna, 1,5-2 m br och 0,1-0,3 m dj. Ojämn yta. 42

49 Delvis täckt av ris. Den tredje kojgrunden, 1 m V om kolbottnen, är närmast rund, 4,5 m diam, med 1 m br och 0,3-0,4 m h väggvallar och i mitten en 2x2 m och 0,1 m dj svacka. I NNV är en kraftigt övermossad eldstadsrest, 2x1,5 m (ÖNÖ-VSV) och 0,5 m h. Delvis täckt av ris. Vegetation: På kolbottnarna 2-15 granar och tallar, på två kojgrunder 1 gran respektive 3 enbuskar och 3 tallar. Skador: Den SÖ kolbottnen skadad av ett par rotvältor och grunda körspår. Den andra kolbottnen har i NNÖ något oklar begränsning på grund av körspår. Terräng: Krön och avsats av låg moränrygg (VNV-ÖSÖ). Skogsmark (gallrad barrskog, mest tall). AC2224 RAÄ , 60x20 m (NV-SÖ), bestående av 2 kolbottnar och 2 er. En kojgrund, i områdets N del, är rund, 5 m diam med 1,5-2 m br och 0,4-0,5 m h väggvallar och i mitten en 2 m diam st svacka. I SSÖ är en närmast rund eldstadsrest, 2 m diam och 0,7 m h, delvis övermossad med synlig överliggare och kallmurning. X Y En rund kolbotten, intill och NV om grunden, är 15 m diam, innermått 12 m diam, omgiven av en 1,5-2 m br och 0,3-0,6 m h kolfylld vall, förutom i V kanten. Innanför kantvallen,i NÖ-Ö-S, är fyra gropar, 2-2,5 m l och 0,2-0,3 m dj. Kantvallen i SÖ sammanfaller med den NV väggvallen till kojgrunden. Den andra kojgrunden, belägen 12 m SSÖ om den första, är rund, 5 m diam med 1,5 m br och 0,3-0,4 m h väggvallar och i mitten en 2,5x1,5 m st svacka. I ÖNÖ är en eldstadsrest, 2x1,5 m (NNV-SSÖ) och 0,5 m h, övermossad med i ytan enstaka stenar. Öppning mot ÖSÖ. Den andra kolbottnen, 4 m SÖ om grunden, är rund, 14 m diam och intill 0,3 m h, ställvis omgiven av ränna, 1 m br och 0,2-0,4 m dj, och i SV gropar, 2 m l och 0,5-0,6 m dj. Vegetation: På kolbottnarna 5-20 granar och 3-6 stora tallar, på kojgrunderna 5-6 granar. Skador: Över den NV kolbottnen är grunda körspår. Terräng: Flack moränmark. Skogsmark (granskog, mest tall). AC2225 RAÄ , 20x15 m (VNV-ÖSÖ), bestående av 1 kolbotten och 1. 43

50 Kolbottnen är oregelbunden och svåravgränsad, ca 12 m diam och intill 0,2 m h. Kojgrunden, belägen 2 m ÖSÖ om kolbottnen, är närmast rund, 4 m diam, med 1-1,5 m br och 0,1-0,3 m h väggvallar. I SV är en eldstadsrest, 2 m diam och 0,4-0,7 m h, övermossad med i ytan enstaka 0,3-0,5 m st stenar. Öppning mot NV. Urgrävningar runtom grunden, utom i NV. Kojgrunden X Y Vegetation: På kolbottnen ca 15 granar och 3 tallar, på kojgrunden 2 granar. Orientering: Ca 20 m NV om bilväg Terräng: Krön av låg moränrygg (Ö-V). Skogsmark (granskog, enstaka tallar). AC2226 RAÄ , 20x15 m (N-S), bestående av 1 kolbotten och 1. Kolbottnen är oregelbunden, m diam och intill 0,3 m h, avgränsad genom sondning. Ojämn yta. Kojgrunden, belägen 1 m S om kolbottnen, är rund, 5 m diam, med 2 m br och 0,2-0,4 m h väggvallar och i mitten en 1 m diam st svacka. I S är en oregelbunden eldstadsrest, 2,5 m diam och 0,6 m h, övermossad med i ytan enstaka stenar. I N väggen är en äldre övermossad rotvälta. Kojgrunden X Y Vegetation: På kojgrunden 2 tallar och 1 ungbjörk. Orientering: 2 m SÖ om äldre väg (NÖ-SV). Terräng: Krön av flack låg moränhöjd. Skogsmark (granskog, enstaka tall och björk). AC2227 RAÄ 99 Fossil åker Röjningsröseområde Röjningsröseområde, 40x20-30 m (NÖ-SV), bestående av ett tiotal röjningsrösen. Dessa är 3-4 m diam och 0,2-0,4 m h, övermossade, ett par med enstaka stenar i ytan. Fast forn Terräng: NÖ-sluttning av moränrygg (NV-SÖ). Skogsmark (ung granskog). X Y Antikvarisk kommentar: Området kan tidigare ha hört ihop med det S om vägen liggande röjningsröseområdet (AC2235). AC2228 RAÄ 104 Röjningsröse Område, 30x15 m (N-S), bestående av 2 röjningsrösen av sentida karaktär. Ett röjningsröse är runt, 4,5 m diam och 0,5 m h av 0,2-0,5 m st stenar. Det andra är ovalt, 5x3 m och 0,3 m h, övermossat. Området intill och V om röjningsrösena ger ett stenröjt intryck men tät granskog gjorde detta omöjligt att utröna och avgränsa. X Y

51 Terräng: Avsats i Ö-sluttande moränmark. Skogsmark (tät granskog). AC2229 RAÄ , 20x15 m (N-S), bestående av 1 kolbotten och 1 rest av. Kolbottnen är oregelbundet rundad, m diam, i V kantad av en 1 m br vall, i övrigt av enstaka gropar, 1.5 m l och 0,2-0,3 m dj. Urgrävd, ojämn och otydlig. Vid sondning framkom sparsamt med kol. Kojgrunden X Y Kojgrunden, belägen N om kolbottnen, är svåravgränsad, ca 6x5 m (Ö-V) och intill 0,2 m h. I Ö är en eldstadsrest, 2,5x2 m (N-S) och 0,4 m h, övermossad. Öppning mot V. Vegetation: På kojgrunden 6 tallar. Terräng: Krön av avsats i S-sluttning av moränrygg. Skogsmark (barrskog). AC2230 RAÄ , 40x20 m (NV-SÖ), bestående av 2 kolbottnar och 1. Kojgrunden mitt i området är oval, 5x4 m (N-S) med 1,5 m br och 0,4 m h väggvallar och i mitten en 2x1,5 m st svacka. I S är en eldstadsrest, 2,5x2 m (Ö-V) och 0,6 m h, övermossad. Runt grunden är en ränna. Kojgrunden X Y En kolbotten, 6 m SÖ om kojgrunden, är rund, 9 m diam och intill 0,5 m h, omgiven av åtta gropar, 1-4 m l och 0,3-0,4 m dj. Delvis avbanad och högre på den SÖ sidan. Delvis täckt av ris. Den andra kolbottnen, 1 m NV om kojgrunden, är rund, 16 m diam och intill 0,2 m h, ställvis omgiven av gropar, 1,5-2 m l och 0,1-0,2 m dj. Överkörd av skogsväg (NNÖ- SSV). Vegetation: På kolbottnarna 6 respektive 9 tallar, på kojgrunden 4 granar och 2 tallar. Skador: Kolbottnarna skadade av vardera en rotvälta, körspår och delvis avbaning. Terräng: Tämligen plan moränmark. Skogsmark (barrskog). AC2231 RAÄ , 25x15 m (NNV-SSÖ), bestående av 1 kolbotten och 1. Kolbottnen är rund, 12 m diam, ställvis omgiven av gropar, 1-2 m l och 0,3-0,5 m dj, och ränna, 1 m br och 0,2-0,3 m dj. Kojgrunden X Y

52 Kojgrunden, belägen SSÖ om kolbottnen, är närmast kvadratisk, 4,5x4,5 m med 1,5 m br och 0,1-0,3 m h väggvallar och i mitten en 2x1 m st svacka. I NNÖ är en eldstadsrest, 2,5x2 m (Ö-V) och 0,5 m h, delvis övermossad med i ytan enstaka 0,4 m st stenar. Vegetation: På kolbotten 11 tallar, på kojgrunden 1 tall i eldstaden. Skador: Kolbottnen skadad i mitten av rotvälta. Terräng: Flackt krön av SSÖ-sluttande moränrygg. Skogsmark (tallskog). AC2232 RAÄ 107, 23x20 m (Ö-V), bestående av 1 kolbotten och 1. Kolbottnen är rund, 17 m diam och intill 0,5 m h. Kojgrunden, belägen intill och V-VNV om kolbottnen, är närmast kvadratisk, 4x4 m och 0,5 m dj, med 1-1,5 m br och 0,2 m h väggvallar och i mitten en 2x1,5 m st svacka (ÖNÖ-VSV). I VNV är en eldstadsrest, 3x2 m (NÖ-SV) och 1 m h, lätt övermossad, välbevarad med överliggare och rökhål. Öppning mot ÖSÖ. Kojgrunden X Y Vegetation: På kolbottnarna 16 tallar, 5 granar och några enbuskar, på kojgrunden 2 granar. Skador: Kolbottnen skadad av väg (NV-SÖ) med färska traktorspår. Orientering: I, intill och SÖ om gräns (NÖ-SV). Terräng: Krön av låg moränhöjd i lätt kuperad terräng. Skogsmark (barrskog och gallrad tallskog). AC2233 RAÄ 105 Träindustri Såg/sågverk Såg, 35x20 m (Ö-V), bestående av 1 dammvall, 1 vinklad såggrund och 1 stenpackning Dammvallen, numera vägbank och svåravgränsad, är ca 30 m l (VNV-ÖSÖ). På dess VNV del och i S sidan syns 0,3-1,5 m h kallmurning. I bäcken har vid landsvägsbygge lagts cementrör och ny stenpackning. Vägräcke med järnstång, hängande i hankar på fyra huggna 0,3-0,9 m h stenar. Grunden X Y Såggrunden, belägen intill och NV om bäcken och 4 m SV om dammvallen, är vinkelformad, 8x6-10 m (N-S), med vinkel i NV, med sex syllstenar, ca 1 m br och 0,3-0,5 m h, och i NÖ sidan en, med ögonmått mätt ca 5 m l och 0,4 m h kallmurning. Stenpackningen, belägen intill och SÖ om bäcken och 2 m nedom och S om dammvallen, är 3x2 m och 0,4 m h med tämligen plan ovansida, ovanpå två intill varandra liggande ca 1,2 m st och 0,7 m h block. Här har tidigare legat en kvarn enligt storskifteskarta från 46

53 1775: Hållsdammen, der Marhults qwarn stått, som är utdömd. Enligt uppgift från L Alvarsson, Granhults hembygdsförening, låg här Granhults såg som övergavs på grund av för dåligt flöde. På generalstabskartan från 1874 är ett suddigt tecken som möjligen är ett tecken för såg. Terräng: Ömse sidor om vattendrag. Skogsmark (blandskog). Referenser: RAK, Generalstabskarta Åseda 1874, akt J Lantmäteristyrelsens arkiv, Granhult nr 1-3, storskifte 1775, akt nr F20-3:1. AC2234 RAÄ 106, 30x15 m (NV-SÖ), bestående av 2 kolbottnar och 1. En kolbotten är rund, 9 m diam och 0,3 m h, ställvis omgiven av ränna, 1,5 m br och 0,1-0,2 m dj. Resterna av kojgrunden, belägen 1 m SSÖ om kolbottnen, består av en eldstadsrest i form av en omrörd, oregelbunden stenpackning, ca 2,5x2 m (Ö-V) och 0,5 m h, mot ett 0,6 m h fast block. S därom är en 2,5 m l (NNV-SSÖ), 1 m br och 0,3 m h väggvall. X Y Den andra kolbottnen, intill och ÖSÖ om kojgrunden, är m diam och 0,1 m h, avgränsad utifrån den kol som kommit fram vid markberedning och i vägbankens yta. Delvis täckt av ris. Vegetation: På kolbottnarna ett par granar och tallar, på kojgrunden 1 tall. Skador: Alla arna kraftigt skadade av skogsmaskiner, markberedningsgropar och över den SÖ kolbottnen löper en äldre väg (ÖNÖ-VSV). Orientering: Kolbottnen i N ligger i ägogräns (NÖ-SV). Kojgrunden är intill och NNV om äldre väg (ÖNÖ-VSV). Terräng: Svagt SSÖ-sluttande moränmark. Skogsmark (delvis markberett hygge). AC2235 RAÄ 108 Fossil åker Röjningsröseområde Röjningsröseområde, 80x15-40 m (Ö-V), bestående av röjningsrösen. Dessa är vanligen 3-4 m diam och 0,2-0,4 m h, övermossade, ett par med enstaka stenar i ytan. Ett, i områdets Ö del, är ovalt 4x3 m och 0,5 m h, möjligen sentida. Fast forn X Y Ett röjningsröse, i områdets Ö del, har grävts ur. Det är 4 m diam och 0,4 m h, urgrävt i mitten, 1,2 m diam och 0,6 m dj, med på VNV kanten uppslängda 0,3-0,4 m st stenar. I botten och mot sidorna av gropen är några 0,5-0,8 m långsmala stenar. Oklar anläggning. 47

54 Området kan tidigare ha hört ihop med det N om vägen liggande röjningsröseområdet (AC2227). Terräng: Svagt SÖ-sluttande moränmark. Skogsmark (granskog). Antikvarisk kommentar: Förmodligen del av ett större röjningsröseområde av hackerörstyp, vilket splittrats upp i mindre områden av senare anlagd historisk bebyggelse. AC2236 RAÄ 110 Fossil åker Plan Fossil åkermark, sentida, ca 70x60 m (Ö-V), med osäker begränsning i N, bestående av mot SV och SÖ hörnen 3 röjningsrösen av sentida karaktär samt ett stenröjt område N därom. Terräng: Svagt S-sluttande moränmark. Skogsmark (barrskog). Röjningsröse i SÖ X Y Antikvarisk kommentar: Endast röjningsrösena registrerade i fält, själva området inlagt byråmässigt. AC2237 RAÄ 111 Färdväg Väg med namn, Tingsvägen, del av. Enligt L. Alvarsson, Graninge hembygdsförening, är denna sträckning en del av den tingsväg som gick från Åseda till tinget i Lenhovda. Namn: Tingsvägen Endast en kortare sträcka inom utredningsområdet registrerad. Dessutom var uppgiftslämnaren osäker på sträckningen utöver markerad. X Y Antikvarisk kommentar: Osäker fortsatt sträckning, och inga kartbelägg funna. Tas ändå med i registret på grund av stark tradition. AC2238 RAÄ 112 Brott/täkt Torv Torvtäkt, ca 550x390 m (NNV-SSÖ), utsträckning enligt kartunderlag till 1950 års ekonomiska karta. I kartbilden syns långsmala parallella dikningar (ÖNÖ-VSV och NNV- SSÖ). Enligt uppgift bröts här torv under åren till Marhults torvströfabrik som låg intill och S om mossen. Terräng: Flack mossmark. Skogsmark (barrskog). X Y Referenser: RAK, ekonomiska kartan 1950, 5F4d Hassla. Nottebäck-Granhult XIII, sid 44ff. AC2239 RAÄ 109 Husgrund, historisk tid Eldstad(?), uppgift om. Enligt uppgift från Södra Vindkraft AB finns på angiven koordinat rester av en mindre stenbyggnad. Terräng: Skogsmark Uppgift om x y AC2240 RAÄ 113 Husgrund, historisk tid Jordbruk Grund efter myrlada, rektangulär, 4x3 m (N-S) och 0,3-0,5 m h, bestående av timmer i 3-4 skift. I mitten av N sidan är 48

55 en öppning, 1 m br. Terräng: Myrholme, moränmark. Skogsmark (blandskog). x y AC2241 RAÄ , 20x20 m (Ö-V), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 5x3 m (Ö-V) och 0,2-0,5 m h. I V sidan en eldstad, rektangulär, 2x1,5 m (N-S) och 0,5 m h, av delvis övermossade 0,3 m st stenar. Beväxt med 2 granar. Intill och strax Ö om denna är: Kolbotten, 18 m diam och 0,2-0,4 m h. Skador kring kanten orsakade av 4 rotvältor. Beväxt med ett 10-tal granar. Kg x y Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2242 RAÄ , 30x20 m (NV-SÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 6x5 m (NV-SÖ) och 0,3-0,4 m h. I SÖ sidan en eldstad, oval, 2,5x2 m (NÖ-SV) och 1,1, m h, av delvis övermossade 0,3-1 m st stenar. Kg x y m NV om denna är Kolbotten, 17 m diam och 0,1-0,2 m h. Beväxt med ett 10-tal barrträd. Kb x y Terräng: Kuperad moränmark. Skogsmark (barrskog). AC2243 RAÄ 115 Kolningsanläggning Resmila Kolbotten, 14 m diam och 0,4 m h. Beväxt med 4 stora tallar. AC2244 RAÄ 117 Terräng: Flack moränmark. Skogsmark (barrskog) , 30x25 m (NNÖ-SSV), bestående av 1 kojgrund och 1 kolbotten. x y Kojgrunden är oval, 5x3 m (NNV-SSÖ) och 0,2-0,3 m h. I NNV sidan en eldstad, 2 m diam och 1,5 m h, av delvis övermossade 0,3-0,8 m st stenar. Beväxt med enris och 1 gran. 1 m SSÖ om denna är Kolbotten, 20 m diam och 0,2-0,3 m h. Belamrad med ris. Beväxt med gran. Kg x y Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC

56 RAÄ 118, 25x20 m (NNV-SSÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 4 m diam och 0,2 m h. I N är en eldstad, oval, 2x1,5 m (Ö-V) och 1 m h, delvis övermossade 0,3-0,5 m st stenar. Beväxt med ett 10-tal granar. Skadad i mitten av rotvälta. 1 m SSÖ om denna är Kolbotten, 20 m diam och 0,1-0,2 m h. Beväxt med granar. Kg x y Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2246 RAÄ 120 Lägenhetsbebyggelse Torp Torp, Flyrås eller Fillatorpet, 195x90 m (NV-SÖ), bestående av 1 husgrund, ca 10 röjningsrösen och 6 stengärdesgårdar. Husgrunden, belägen i områdets V del, är L-formad, 3-8x3-8 m (N-S) och 0,2-0,4 m h, och består delvis av helt övermossade syllstenar, 0,3-0,5 m st. I mitten är ett spismursröse, runt, 8 m diam och 1 m h, av delvis övermossade 0,2-0,4 m st naturstenar. I husgrundens V del är två gropar, den i N är kvadratisk, 2x2 m (N-S) och 0,3 m dj, den i S rektangulär, 1,5x1 m (N-S) och 0,4 m dj. Namn: Flyrås eller Fillatorpet x y (husgrunden) Röjningsrösena är ovala, 3-5x2-4 m (varierade riktningar) och 1-1,5 m h. Stengärdesgårdarna är m l, 2-3 m br och 0,5-1 m h. Husgrunden skyltad med texten: Nr. 8, Flyrås, Fillatorpet. Enligt litteraturkälla ägdes torpet först av Filius Sextius Nikolausson Kvick, efter vilken namnet Fillatorpet troligen stammar. Torpet beboddes från 1861 av olika familjer. Oklart när det övergavs. Äldsta kartbelägg på generalstabskarta från Skador: På husgrunden en rotvälta samt tryckskador orsakade av skogstraktor Terräng: Flack moränmark. Skogsmark (barrskog). Antikvarisk kommentar: De historiska bebyggelsearna ligger i ett område bestående av ett äldre röjningsröseområde av hackerörstyp. Det senare är därmed uppsplittrat i flera mindre områden. Rester av äldre markanvändning kan finnas under torpbebyggelsen, dock troligen i liten omfattning. Referenser: RAK, Generalstabskarta Åseda 1874, akt J Torp och Backstugor i Nottebäck och Granhult 1983, sid 112f. 50

57 AC2247 RAÄ 119 Fossil åker Röjningsröseområde röjningsrösen, 240x m (ÖNÖ-VSV), bestående av ett 30-tal röjningsrösen, runda, 2-4 m diam och 0,3-0,5 m h, av 0,1-0,4 m st stenar. Terräng: Flack moränmark. Skogsmark (planterat hygge). Fast forn X Y Antikvarisk kommentar: Förmodligen del av ett större röjningsröseområde av hackerörstyp, vilket splittrats upp i mindre områden av senare anlagd historisk bebyggelse. AC2248 RAÄ , 20x15 m (NÖ-SV), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 4,5 m diam och 0,2-0,3 m h. I ÖNÖ är en eldstad, rektangulär, 2x1,5 m (NNV-SSÖ) och 0,6 m h, av delvis övermossade 0,3-0,6 m st stenar. Beväxt med granar. 2 m SV om denna är Kolbotten, 13 m diam och 0,1-0,2 m h. Ställvis kring kanten gropar, 1-3 m l, 1-2 m br och 0,3-0,5 m dj. Beväxt med granar. Kg x y Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2249 RAÄ , 25x20 m (NV-SÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 5x4 m (NÖ-SV) och 0,4-0,5 m h. I SV sidan en eldstad, rektangulär, 2x1,5 m (NV-SÖ) och 0,8 m h, av delvis övermossade 0,3-0,4 m st stenar. Beväxt med granar. Intill och strax NV om denna är: Kolbotten, 19 m i diam och 0,2-0,5 m h. Kring kanten ställvis med ränna, 0,5-1 m br och 0,2-0,4 m dj. Beväxt med granar och tallar. Kg x y Kb x y Orientering: NV om och strax intill traktorväg (NÖ-SV). Terräng: Flack moränmark. Skogsmark (barrskog). AC2250 RAÄ 123 Träindustri Såg / sågverk Såg, Marhults såg, inom ett område av 55x25 m (Ö-V), bestående av 1 grund, 3 stenpackningar, 1 fördämningsvall, 1 delvis kallmurad ränna och 1 källargrund(?). Grunden är 14x4 m (N-S) och intill 1 m h, bestående av en stenpackning med delvis kallmurade sidor, av 0,2-1 m st stenar. Stenpackningarna är 4-9 m l (N-S), 1-2 m br och 0,2-0,5 m h, med delvis kallmurade sidor. Stenarna är 0,2-1 m st. Koordinat strax V om källargrund: x y Koordinat Ö- 51

58 Fördämningsvallen är 45 m l (Ö-V), 5 m br och intill 2,5 m h, av jord och kallmurad 0,2-1 m st sten. I Ö delen är två öppningar, 2,5 m br, där dammluckorna varit belägna. Den V rännan är delvis kantad med kallmurad sten, 0,3-0,6 m st. sidan av fördämningsval l: x y AC2251 RAÄ 124 AC2252 RAÄ 125 Husgrund, historisk tid Husgrund, historisk tid Källargrunden(?) är kvadratisk, 3x3 m (N-S) och 1,5 m dj. Delvis fylld med ris och löv. Enligt uppgift från L Alvarsson, Granhults hembygdsförening, låg här Marhults såg som övergavs kring sekelskiftet Sista sågningen gjordes av timret från torpet Flyrås (AC2246). På enskifteskarta från 1823 är en byggnad markerad på platsen. Terräng: Bäckravin, moränmark. Skogsmark (blandskog). Referens: Lantmäteristyrelsens arkiv, Granhult sn, enskifte Marhult nr 1-2, 1823, akt F20-5:3 Husgrund, kvadratisk, 4x4 m (NÖ-SV) och 0,2-0,4 m h, bestående av en packning natursten, 0,2-0,7 m st. I SV antydan till kallmur. Terräng: SV-sluttande moränmark. Skogsmark (barrskog). Kojgrund, oval, 5x4 m (NNÖ-SSV) och 1,5 m h, delvis av kallmurade naturstenar, 0,2-0,4 m st, i 4 skift som ligger under ett lager av jord, 0,5 m tj. I SSV är en eldstad, oval, 3x2 m (NNV-SSÖ) och 1 m h, av delvis övermossade 0,3-0,6 m st stenar. Beväxt med granar. Terräng: Kraftigt N-sluttande moränmark. Skogsmark (barrskog). x y x y AC2253 RAÄ , 25x20 m (NV-SÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden, med oklar begränsning, är ca 5 m diam och 0,1-0,2 m h. I SSÖ är en eldstad, rektangulär, 3x2 m (ÖNÖ- VSV) och 1,5 m h, av delvis övermossade 0,3-1 m st stenar. Kg x y Intill och strax NV om denna är Kolbotten, 20 m diam och 0,3-0,6 m h. Beväxt med granar. Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC

59 RAÄ 132, 20x15 m (VNV-ÖSÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 5x4 m (Ö-V) och 0,1-0,3 m h. I V är en eldstad, 2 m diam och 0,5 m h, av delvis övermossade 0,3-0,5 m st stenar. Kg x y m ÖSÖ om denna är Kolbotten, 11 m diam och 0,1 m h. Beväxt med granar. Terräng: SV-sluttande moränmark. Skogsmark (barrskog). Kb x y AC2255 RAÄ , 25x20 (N-S), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 4 m diam och 0,2 m h. I SÖ är en eldstad, rektangulär, 2x1,5 m (NÖ-SV) och 0,6 m h, av delvis övermossade 0,3-0,5 m st stenar. Kg x y I m N om denna är Kolbotten, 16 m diam och 0,1-0,3 m h. Beväxt med granar. Kb x y Terräng: Krön av moränås (Ö-V). Skogsmark (barrskog). AC2256 RAÄ 129 Husgrund, historisk tid Kojgrund, oval, 5x4 m (NV-SÖ) och 0,2 m h. I SÖ är en eldstad, oval, 2,5x2 m (NÖ-SV) och 0,8 m h, av delvis övermossade 0,3-0,6 m st stenar. Terräng: Kron av moränås (NNV-SSÖ). Skogsmark (barrskog). x y AC2257 RAÄ , 25x20 m (N-S), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 5x4 m (N-S) och 0,3-0,4 m h. I S är en eldstad, oval, 2,5x2 m (Ö-V) och 0,7 m h, av delvis övermossade 0,2-0,6 m st stenar. Beväxt med granar. Kg x y m N om denna är: Kolbotten, 16 m diam och 0,1 m h. Beväxt med granar. Terräng: Kron av moränås (NV-SÖ). Skogsmark (barrskog). Kb x y AC2258 RAÄ 130 Kvarn Kvarn, 35x10 m (NV-SÖ), bestående av och 1 fördämningsvall och 1 stenpackning (kvarngrund?) Dammvallen är 30 m l (NV-SÖ), 3-4 m br och 0,2-1 m h, av jord och stenar, 0,2-0,7 m st. I SÖ delen är en öppning, 2 m br, där dammluckan varit belägen. Beväxt med löv- och barrskog. Strax V om bäck och SV om dammvallen är Vid öppningen i fördämningsval lens SÖ del: x y

60 AC2259 RAÄ 131 Gränsmärke Stenpackning, (kvarngrund?), rektangulär, 4x2 m (Ö-V) och 0,3 m h bestående av en packning naturstenar, 0,3-0,4 m st. Granhults qvarn med äldsta kartbelägg från Referens: Lantmäteristyrelsens arkiv, Granhult nr 1-3, storskifte 1775, akt nr F20-3:1. Terräng: Bäckravin, moränmark. Skogsmark (blandskog). Gränssten i stenpackning. Stenpackningen är närmast rektangulär, 1,5x1 m (Ö-V) och 0,4 m h, av delvis övermossade och kallmurade 0,3-0,4 m st stenar. Den uppresta stenen i mitten är 0,4 m h, 0,2 m br vid basen (Ö-V) och 0,1 m tj. Orientering: I befintlig gräns mellan Granhult och Marhult. Terräng: Flack moränmark. Skogsmark (blandskog). x y AC2260 RAÄ , 20x15 m (Ö-V), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 5x4 m (VNV-ÖSÖ) och 0,1-0,2 m h. I ÖSÖ är en eldstad, oval, 3x2 m (NNÖ-SSV) och 0,7 m h, av delvis övermossade 0,3-0,7 m st stenar. Beväxt med granar och enris. Intill och strax V om denna är Kolbotten, 13 m diam och 0,1 m h. Beväxt med granar. Kg x y Kb x y Gammal traktorväg (Ö-V) övertvärar både kojan och kolbottnen med tryckskador som följd. Terräng: Flack moränmark. Skogsmärk (barrskog). AC2261 RAÄ , 25x20 m (N-S), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 5 m diam och 0,4-0,5 m h. I V är en eldstad, oval, 2x1,5 m (N-S) och 0,5 m h, av delvis övermossade 0,3-0,4 m st stenar. Beväxt med granar. Kg x y Intill och strax S om denna är: Kolbotten, 16 m i diam och 0,3 m h. Beväxt med gran Orientering: Kolbottnen ligger 6 m NV om grusväg (NÖ- SV) och intill och strax V om traktorväg (N-S). Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC

61 RAÄ 137, 25x20 m (ÖSÖ-VNV), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 5 m diam och 0,3-0,4 m h. I VNV är en eldstad, oval, 2,5x2 m (NNÖ-SSV) och 0,7 m h, av delvis övermossade 0,2-0,6 m st stenar. Beväxt med granar. Kg x y m ÖSÖ om denna är Kolbotten, 16 m diam och 0,1-0,4 m h. Beväxt med barroch lövträd. Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2263 RAÄ , 25x20 m (N-S), bestående av 1 kojgrund, 1 grop (kojgrund?) och 1 kolbotten. Kojgrunden är oval, 5x4 m (NV-SÖ) och 0,1-0,3 m h. I SÖ sidan en eldstad, oval, 3x2 (NÖ-SV) och 0,7 m h, av delvis övermossade 0,3-0,6 m st stenar. Intill och strax SV om denna är Grop, kvadratisk, 2x2 m (NV-SÖ) och 0,6 m dj. Kring kanten antydan till vall, 0,5-1,5 m br och 0,1 m h. I N hörnet antydan till öppning, 0,5 m br. Kojgrund? Kg x y Kb x y Intill och strax N om kojgrunden är Kolbotten, 16 m diam och 0,1-0,3 m h. Beväxt med granar. Terräng: Flack moränmark. Skogsmark (barrskog). AC2264 RAÄ , 30x20 m (N-S), bestående av 1 kolbotten och 1 eldstad (?) till koja. Kolbotten, 16 m diam och 0,1-0,4 m h. Beväxt med granar. Intill och strax S om kolbotten är en oregelbunden grop, 9x7 m (VNV-ÖSÖ) och 0,4-0,7 m dj. Kb x y m N om kolbotten och 3 m S om grusväg (Ö-V) är Eldstad (?), rest av, rektangulär, 2x1,5 m (Ö-V) och 0,3-0,6 m h, av jord och delvis övermossade 0,2-0,5 m st stenar. Beväxt med 2 stora granar. Terräng: Flack moränmark. Skogsmark (barrskog). AC2265 RAÄ , 20x15 m (Ö-V), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är oval, 4x3 m (Ö-V) och 0,3-0,4 m h. I V är en eldstad, rektangulär, 2x1,5 m (N-S) och 0,6 m h, av delvis övermossade 0,3-0,4 m st stenar. Beväxt med 1 gran. Kg x y

62 2 m Ö om denna är Kolbotten, 13 m diam och 0,1-0,3 m h. Beväxt med ett 10- tal granar. Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2266 RAÄ , 20x15 m (Ö-V), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 4 m diam och 0,2-0,4 m h. I NV är en eldstad, rektangulär, 2x1,5 n (Ö-V) och 0,6 m h, av delvis övermossade 0,3-0,6 m st stenar. Beväxt med lövträd. Kg x y Intill och strax V om denna är Kolbotten, 14 m diam och 0,1-0,4 m h. Ställvis kring kanten 7 gropar, 2-3 m diam och 0,4-0,6 m dj. Beväxt med en 10-tall barrträd. Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). AC2267 RAÄ , 30x20 m (NÖ-SV), bestående av 1 eldstad till koja och 2 kolbottnar. Eldstad till koja, närmast oval, 2x1,5 m (NV-SÖ) och 0,4 m h, av delvis övermossade 0,3-0,4 m st stenar. Kraftigt skadad vid skogsplöjning. eldstad x y Intill och strax VNV om denna är Kolbotten, 16 m diam och 0,1 m h. Kraftigt skadad vid skogsplöjning. Kb1 x y Intill och strax VNV om denna är Kolbotten, 9 m diam och 0,1 m h. Kraftigt skadad vid skogsplöjning. Kb2 x y Terräng: Svagt V-sluttande moränmark. Skogsmark (barrskog). AC2268 RAÄ , 45x35 m (NÖ-SV), bestående av 1 kojgrund och rester efter 1 eller flera kolbottnar. Kojgrunden är 4 m diam och 0,3 m h. I V är en eldstad, oval, 2,5x2 m (NNV-SSÖ) och 1 m h, av delvis övermossade 0,3-0,5 m st stenar. Kraftig skadad vid skogsplöjning. Intill och strax VNV om denna är Kolbotten, rest av 1 eller flera kolbottnar. Inom en yta av 40x30 m (NNV-SSÖ) är rikligt med kol och sot. Ytan är kraftig omrörd vid skogsplöjning. Kg x y Kb x y Terräng: Svag V-sluttande moränmark. Skogsmark (barrskog). 56

63 AC2269 RAÄ , 25x20 m (NV-SÖ), bestående av 1 kojgrund och 1 kolbotten. Kojgrunden är 4 m diam och 0,2 m h. I NNV är en eldstad, kvadratisk, 2x2 m (ÖNÖ-VSV) och 0,6 m h, av delvis övermossade 0,2-0,4 m st stenar. Beväxt med 1 gran. Kg x y Intill och strax NV om denna är Kolbotten, 20 m diam och 0,1-0,3 m h. Kraftig skadad vid skogsplöjning. Kb x y Terräng: Flack moränmark. Skogsmark (barrskog). 57

64 Arkeologicentrum AB Bilaga 4 Fotografier AC G-0001 AC G-0005 AC G-0002 AC G-0006 AC G-0003 AC G-0007 AC G-0004 AC G

65 59

66 Arkeologicentrum AB AC G-0009 AC G-0013 AC G-0010 AC G-0014 AC G-0011 AC G-0015 AC G-0012 AC G

67 61

68 Arkeologicentrum AB AC G-0017 AC G-0021 AC G-0018 AC G-0022 AC G-0019 AC G-0023 AC G-0020 AC G

69 63

70 Arkeologicentrum AB AC G-0025 AC G-0029 AC G-0026 AC G-0030 AC G-0027 AC G-0031 AC G-0028 AC G

71 65

72 Arkeologicentrum AB AC G-0033 AC G-0037 AC G-0034 AC G-0038 AC G-0035 AC G-0039 AC G-0036 AC G

73 67

74 Arkeologicentrum AB AC G-0041 AC G-0045 AC G-0042 AC G-0046 AC G-0043 AC G-0047 AC G-0044 AC G

75 69

76 AC G-0049 AC G-0051 AC G
