1 Instruktionsbok Myreback Maskin AB SLAGHACK Modell Din återförsäljare: Slaghack

2 Innehåll Om instruktionsboken Slaghackens användningsområde Säkerhetsföreskrifter Inställing av slaghacken Daglig kontroll före start Start av kall motor Körinstruktioner Underhållsschema Serviceinstruktioner - motor Montering av knivar Felsökning Benämning detaljer - hela maskinen Benämning detaljer - enbart bensinmotor Tekniska data EG försäkran om överensstämmelse

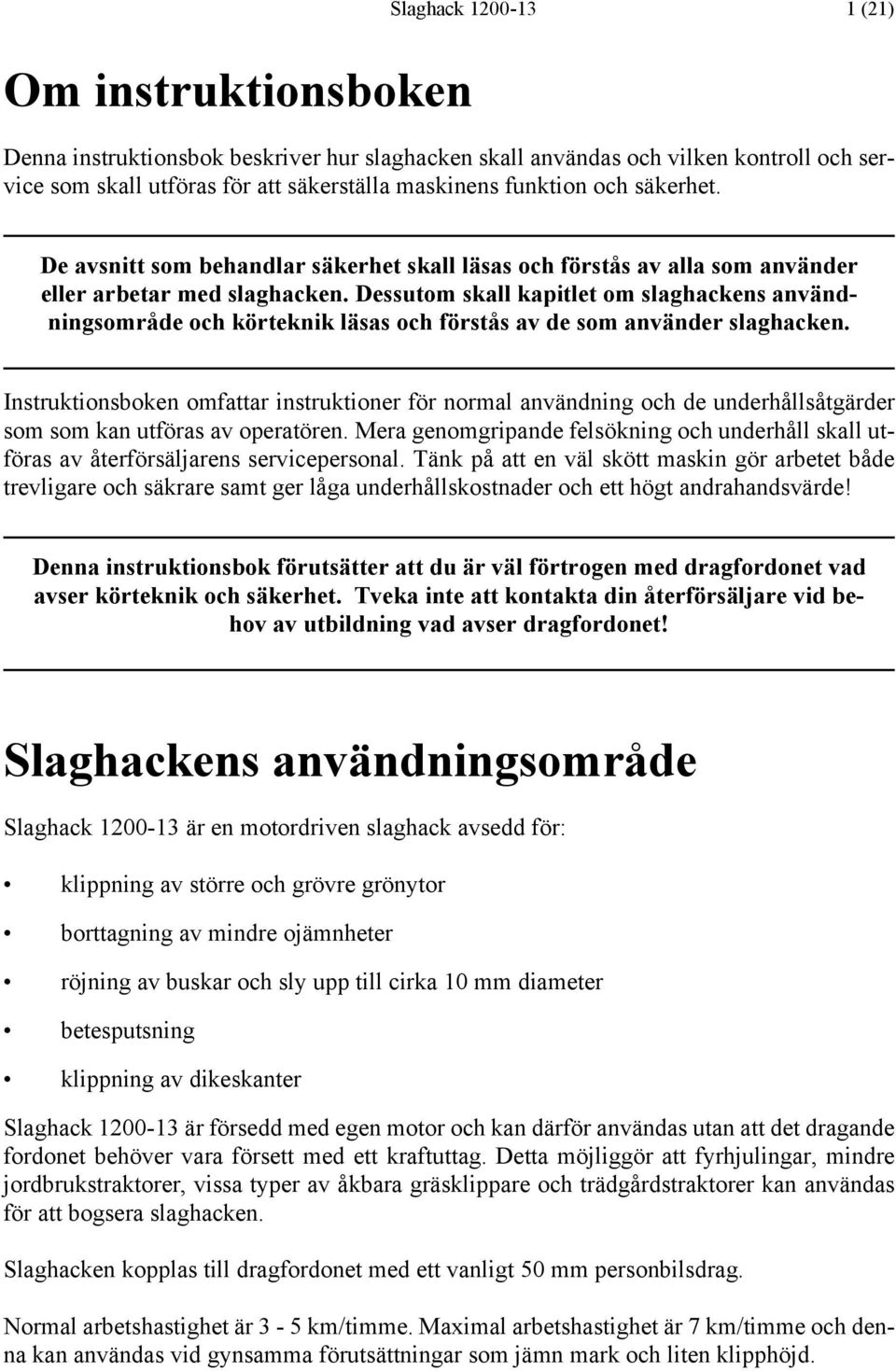

3 Om instruktionsboken Slaghack (21) Denna instruktionsbok beskriver hur slaghacken skall användas och vilken kontroll och service som skall utföras för att säkerställa maskinens funktion och säkerhet. De avsnitt som behandlar säkerhet skall läsas och förstås av alla som använder eller arbetar med slaghacken. Dessutom skall kapitlet om slaghackens användningsområde och körteknik läsas och förstås av de som använder slaghacken. Instruktionsboken omfattar instruktioner för normal användning och de underhållsåtgärder som som kan utföras av operatören. Mera genomgripande felsökning och underhåll skall utföras av återförsäljarens servicepersonal. Tänk på att en väl skött maskin gör arbetet både trevligare och säkrare samt ger låga underhållskostnader och ett högt andrahandsvärde Denna instruktionsbok förutsätter att du är väl förtrogen med dragfordonet vad avser körteknik och säkerhet. Tveka inte att kontakta din återförsäljare vid behov av utbildning vad avser dragfordonet Slaghackens användningsområde Slaghack är en motordriven slaghack avsedd för: klippning av större och grövre grönytor borttagning av mindre ojämnheter röjning av buskar och sly upp till cirka 10 mm diameter betesputsning klippning av dikeskanter Slaghack är försedd med egen motor och kan därför användas utan att det dragande fordonet behöver vara försett med ett kraftuttag. Detta möjliggör att fyrhjulingar, mindre jordbrukstraktorer, vissa typer av åkbara gräsklippare och trädgårdstraktorer kan användas för att bogsera slaghacken. Slaghacken kopplas till dragfordonet med ett vanligt 50 mm personbilsdrag. Normal arbetshastighet är 3-5 km/timme. Maximal arbetshastighet är 7 km/timme och denna kan användas vid gynsamma förutsättningar som jämn mark och liten klipphöjd.

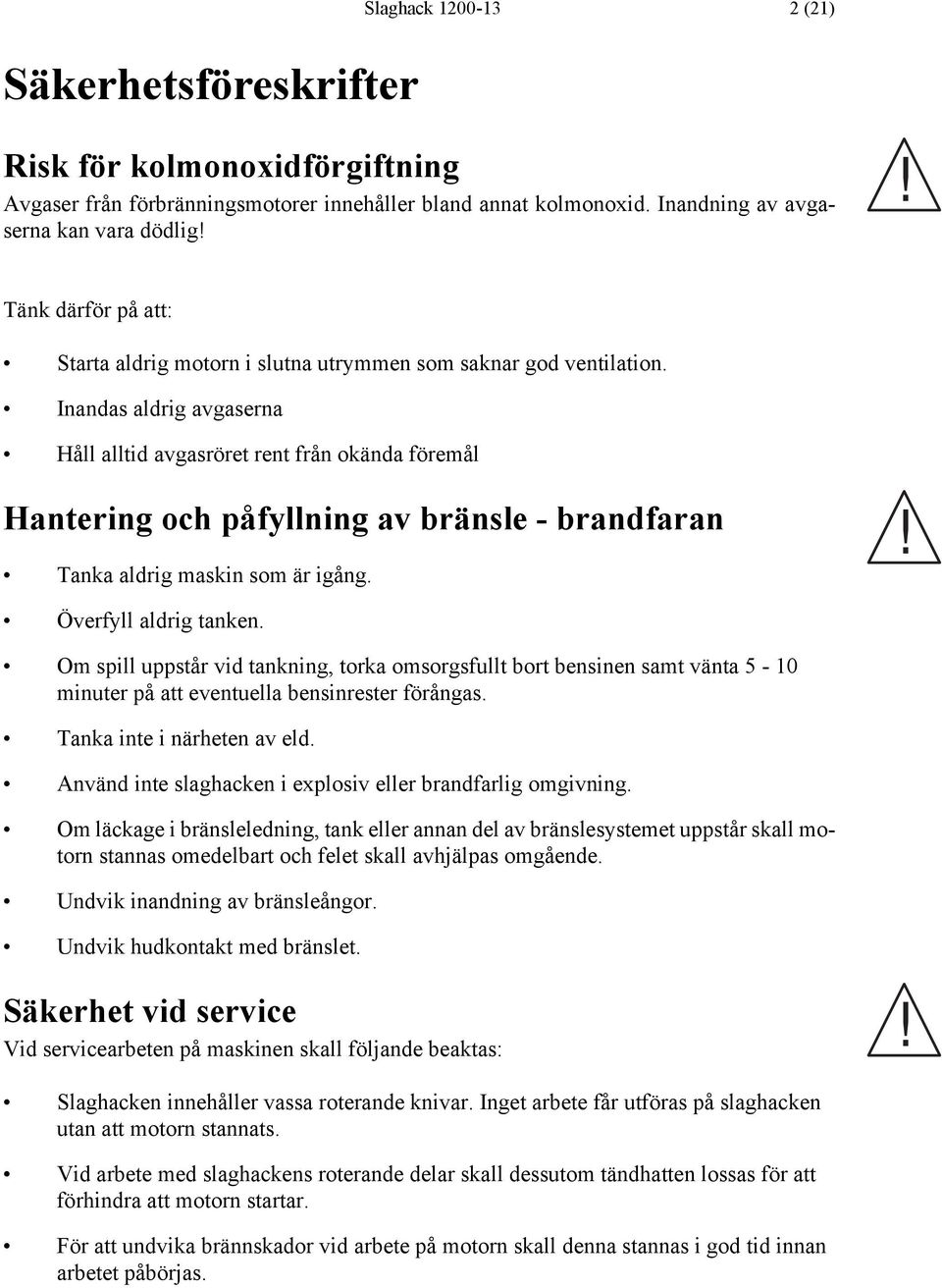

4 Säkerhetsföreskrifter Slaghack (21) Risk för kolmonoxidförgiftning Avgaser från förbränningsmotorer innehåller bland annat kolmonoxid. Inandning av avgaserna kan vara dödlig Tänk därför på att: Starta aldrig motorn i slutna utrymmen som saknar god ventilation. Inandas aldrig avgaserna Håll alltid avgasröret rent från okända föremål Hantering och påfyllning av bränsle - brandfaran Tanka aldrig maskin som är igång. Överfyll aldrig tanken. Om spill uppstår vid tankning, torka omsorgsfullt bort bensinen samt vänta 5-10 minuter på att eventuella bensinrester förångas. Tanka inte i närheten av eld. Använd inte slaghacken i explosiv eller brandfarlig omgivning. Om läckage i bränsleledning, tank eller annan del av bränslesystemet uppstår skall motorn stannas omedelbart och felet skall avhjälpas omgående. Undvik inandning av bränsleångor. Undvik hudkontakt med bränslet. Säkerhet vid service Vid servicearbeten på maskinen skall följande beaktas: Slaghacken innehåller vassa roterande knivar. Inget arbete får utföras på slaghacken utan att motorn stannats. Vid arbete med slaghackens roterande delar skall dessutom tändhatten lossas för att förhindra att motorn startar. För att undvika brännskador vid arbete på motorn skall denna stannas i god tid innan arbetet påbörjas.

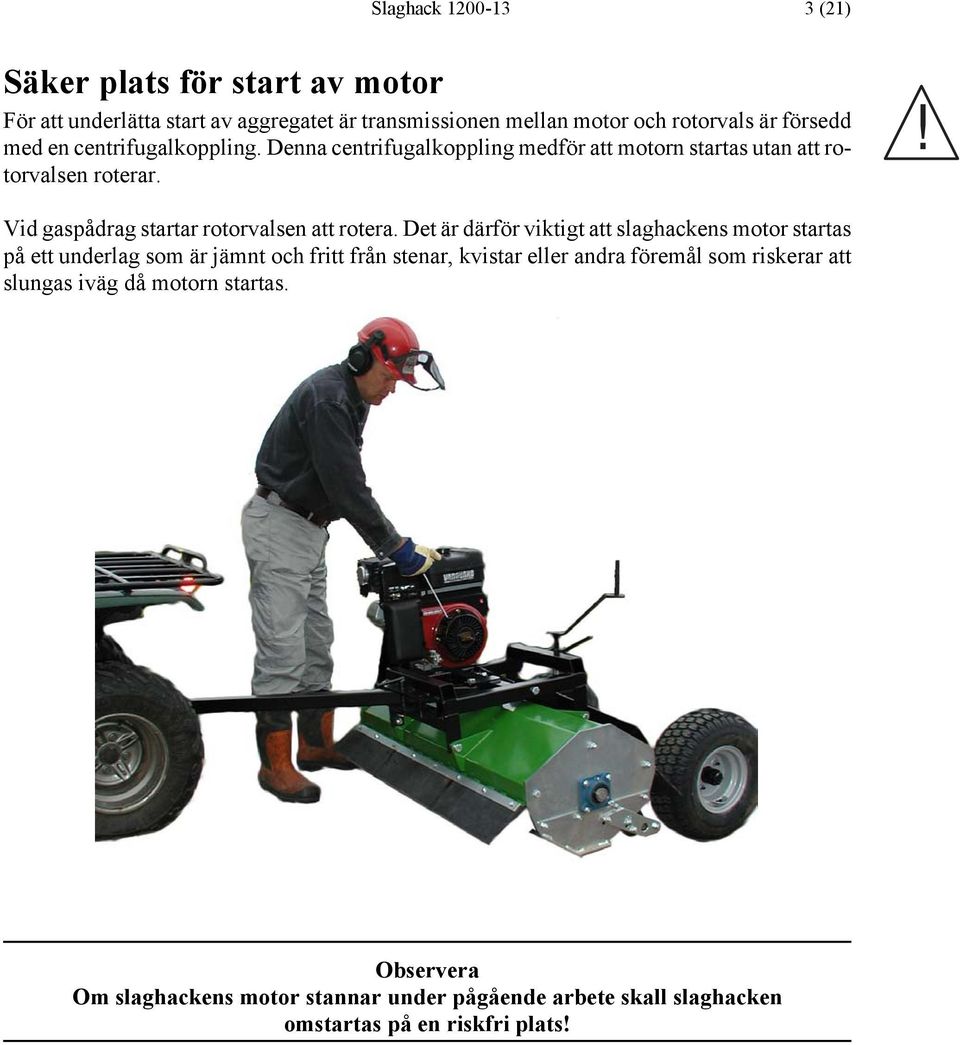

5 Slaghack (21) Säker plats för start av motor För att underlätta start av aggregatet är transmissionen mellan motor och rotorvals är försedd med en centrifugalkoppling. Denna centrifugalkoppling medför att motorn startas utan att rotorvalsen roterar. Vid gaspådrag startar rotorvalsen att rotera. Det är därför viktigt att slaghackens motor startas på ett underlag som är jämnt och fritt från stenar, kvistar eller andra föremål som riskerar att slungas iväg då motorn startas. Observera Om slaghackens motor stannar under pågående arbete skall slaghacken omstartas på en riskfri plats

6 Slaghack (21) Säkerhet för körning Grästuvor, stenar och andra föremål kan kastas ut från slaghacken. Av denna orsak skall följande beaktas: Säkerhetsavstånd Ingen person förutom föraren för vistas inom slaghackens arbetsområde då den används. Var dessutom särskilt noggrann med att inte barn och husdjur vistas inom arbetsområdet då dessa har ögon och andra känsliga delar i lägre höjd än vuxna personer. 10 meter 20 meter 20 meter Slaghack Dragfordon 10 meter Definition av arbetsområdet där inga personer förutom föraren får vistas. Tänk också på att byggnader, parkerade fordon och andra objekt kan skadas av utslungade delar Förarens klädsel Viktigt är att minska risken för skador genom att använda rätt typ av klädsel. Lämplig klädsel är: Skyddshjälm med visir, nack- och hörselskydd. Enklast är att använda samma typ av hjälm som är godkänt för skogsarbete. Fotbeklädnad i form av kraftiga läderstövlar alternativt skyddsstövlar avsedda för skogsarbete. Arbetsbyxa och skjorta av kraftigt material Arbetshandskar Viktigt är att skydda kroppen mot eventuellt sprut och föraren får under inga omständigheter arbeta med bar överkropp eller kortbyxor.

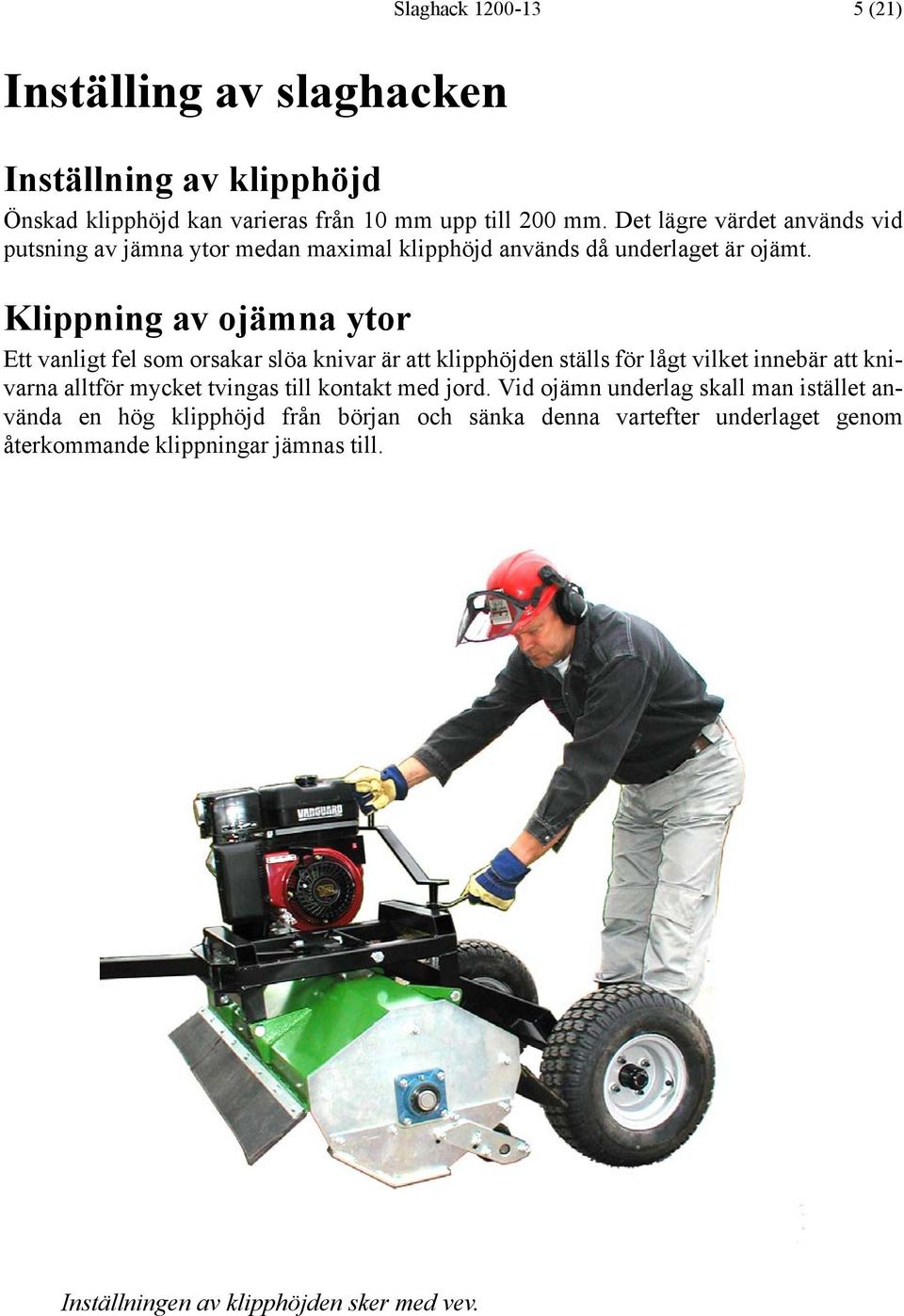

7 Inställing av slaghacken Slaghack (21) Inställning av klipphöjd Önskad klipphöjd kan varieras från 10 mm upp till 200 mm. Det lägre värdet används vid putsning av jämna ytor medan maximal klipphöjd används då underlaget är ojämt. Klippning av ojämna ytor Ett vanligt fel som orsakar slöa knivar är att klipphöjden ställs för lågt vilket innebär att knivarna alltför mycket tvingas till kontakt med jord. Vid ojämn underlag skall man istället använda en hög klipphöjd från början och sänka denna vartefter underlaget genom återkommande klippningar jämnas till. Inställningen av klipphöjden sker med vev.

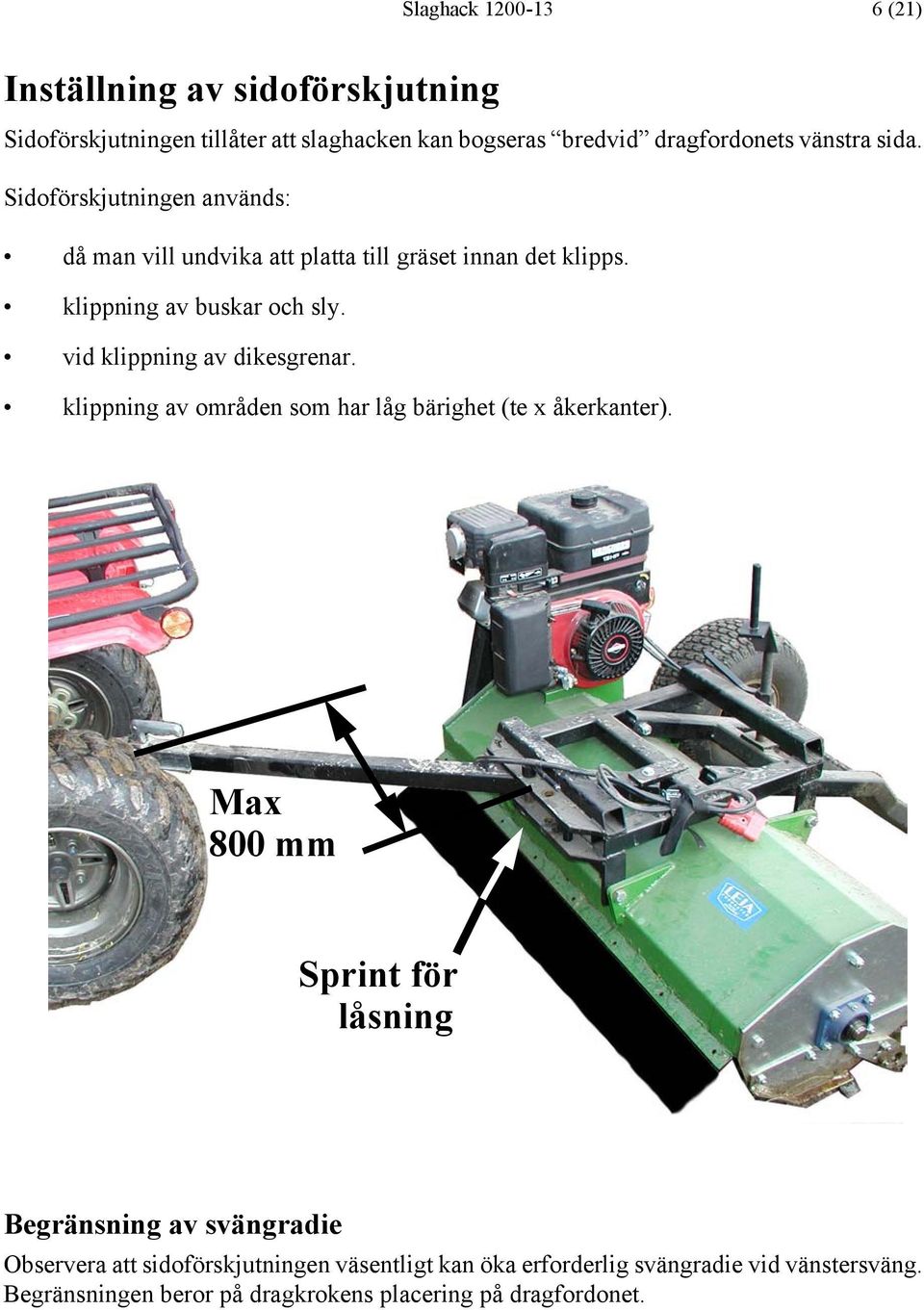

8 Slaghack (21) Inställning av sidoförskjutning Sidoförskjutningen tillåter att slaghacken kan bogseras bredvid dragfordonets vänstra sida. Sidoförskjutningen används: då man vill undvika att platta till gräset innan det klipps. klippning av buskar och sly. vid klippning av dikesgrenar. klippning av områden som har låg bärighet (te x åkerkanter). Max 800 mm Sprint för låsning Begränsning av svängradie Observera att sidoförskjutningen väsentligt kan öka erforderlig svängradie vid vänstersväng. Begränsningen beror på dragkrokens placering på dragfordonet.

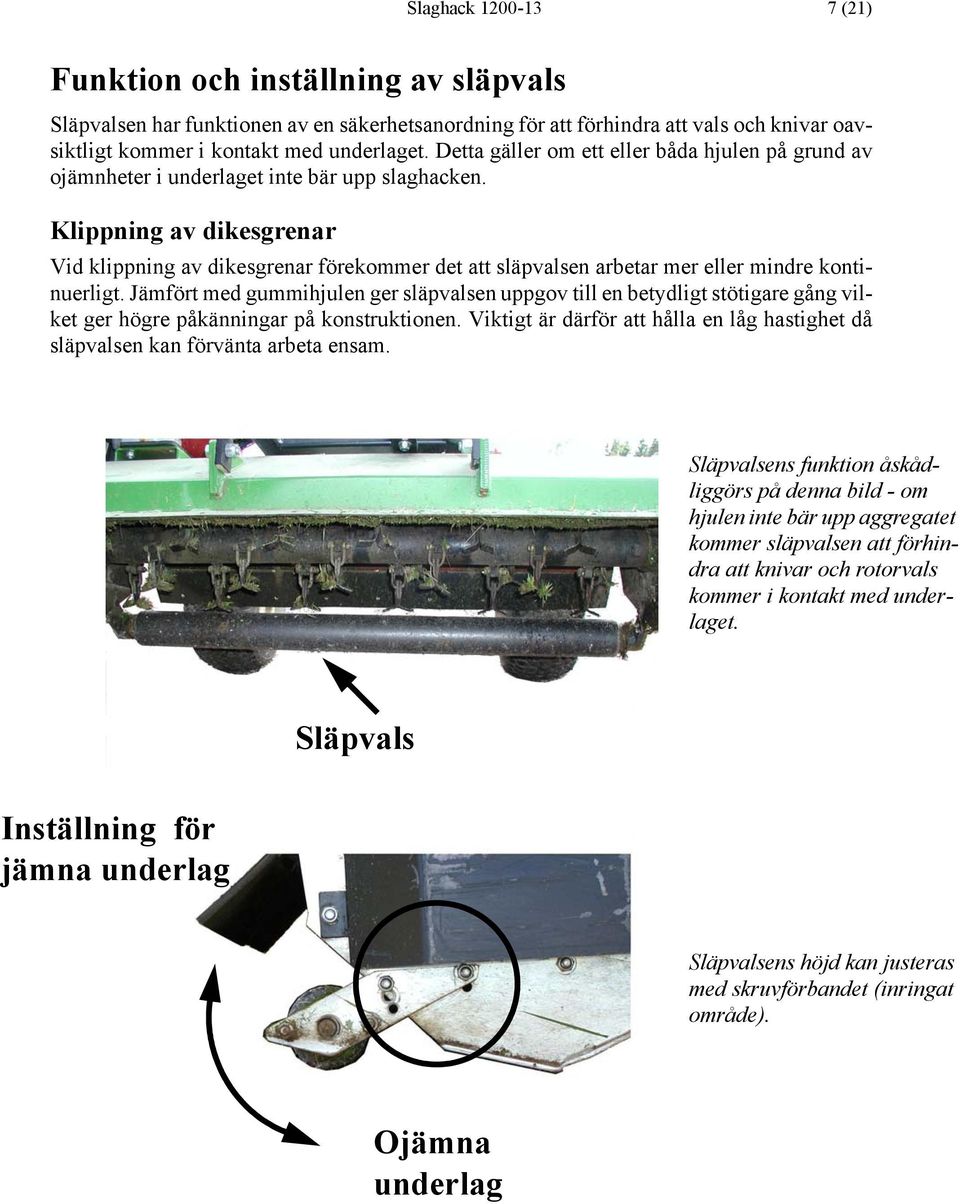

9 Slaghack (21) Funktion och inställning av släpvals Släpvalsen har funktionen av en säkerhetsanordning för att förhindra att vals och knivar oavsiktligt kommer i kontakt med underlaget. Detta gäller om ett eller båda hjulen på grund av ojämnheter i underlaget inte bär upp slaghacken. Klippning av dikesgrenar Vid klippning av dikesgrenar förekommer det att släpvalsen arbetar mer eller mindre kontinuerligt. Jämfört med gummihjulen ger släpvalsen uppgov till en betydligt stötigare gång vilket ger högre påkänningar på konstruktionen. Viktigt är därför att hålla en låg hastighet då släpvalsen kan förvänta arbeta ensam. Släpvalsens funktion åskådliggörs på denna bild - om hjulen inte bär upp aggregatet kommer släpvalsen att förhindra att knivar och rotorvals kommer i kontakt med underlaget. Släpvals Inställning för jämna underlag Släpvalsens höjd kan justeras med skruvförbandet (inringat område). Ojämna underlag

10 Daglig kontroll före start Slaghack (21) Tag för vana att se över utrustningen varje dag. Fel som upptäcks och åtgärdas tidigt håller underhållskostnaderna på en låg nivå. Vid den dagliga tillsynen skall följande kontrollera: Kontrollera motorn så att den är ren vad avser damm och olja. Om olja läcker skall orsaken till läckaget åtgärdas. Se över slaghackens skruvförband och efterdra vid behov. Använd enbart fasta nycklar då skiftnycklar förstör skruvskallar och muttrar. Kontrollera oljenivån i motorn och fyll på vid behov. Vid arbete under varma dagar samt hård körning är det normalt att oljekonsumtionen ökar något. Kontrollera att slaghackens knivar är vassa, skärp dessa vid behov. Kontrollera knivarnas fastsättning samt rotoraxeln så att dessa komponenter är fria från skador och sprickor.

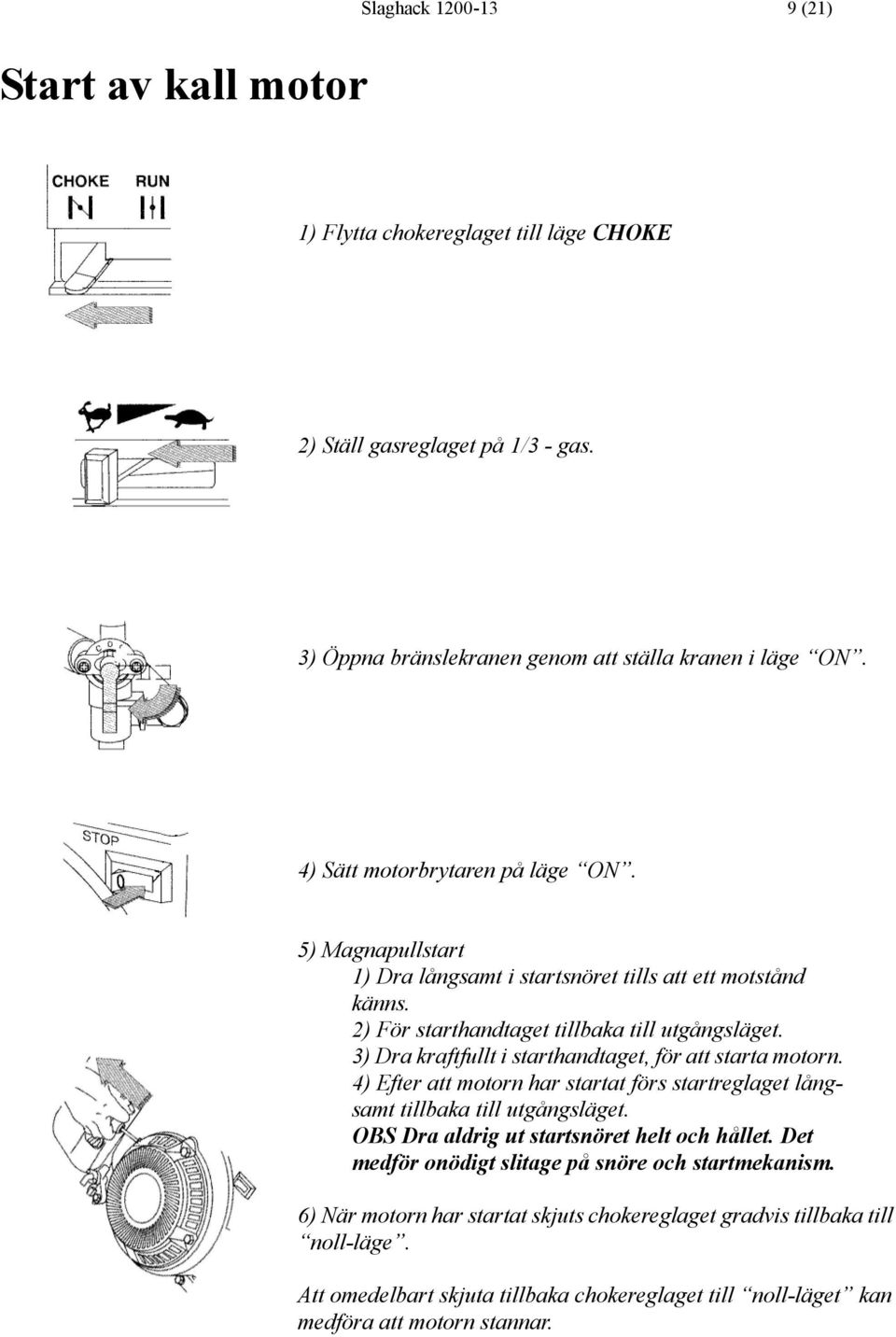

11 Start av kall motor Slaghack (21) 1) Flytta chokereglaget till läge CHOKE 2) Ställ gasreglaget på 1/3 - gas. 3) Öppna bränslekranen genom att ställa kranen i läge ON. 4) Sätt motorbrytaren på läge ON. 5) Magnapullstart 1) Dra långsamt i startsnöret tills att ett motstånd känns. 2) För starthandtaget tillbaka till utgångsläget. 3) Dra kraftfullt i starthandtaget, för att starta motorn. 4) Efter att motorn har startat förs startreglaget långsamt tillbaka till utgångsläget. OBS Dra aldrig ut startsnöret helt och hållet. Det medför onödigt slitage på snöre och startmekanism. 6) När motorn har startat skjuts chokereglaget gradvis tillbaka till noll-läge. Att omedelbart skjuta tillbaka chokereglaget till noll-läget kan medföra att motorn stannar.

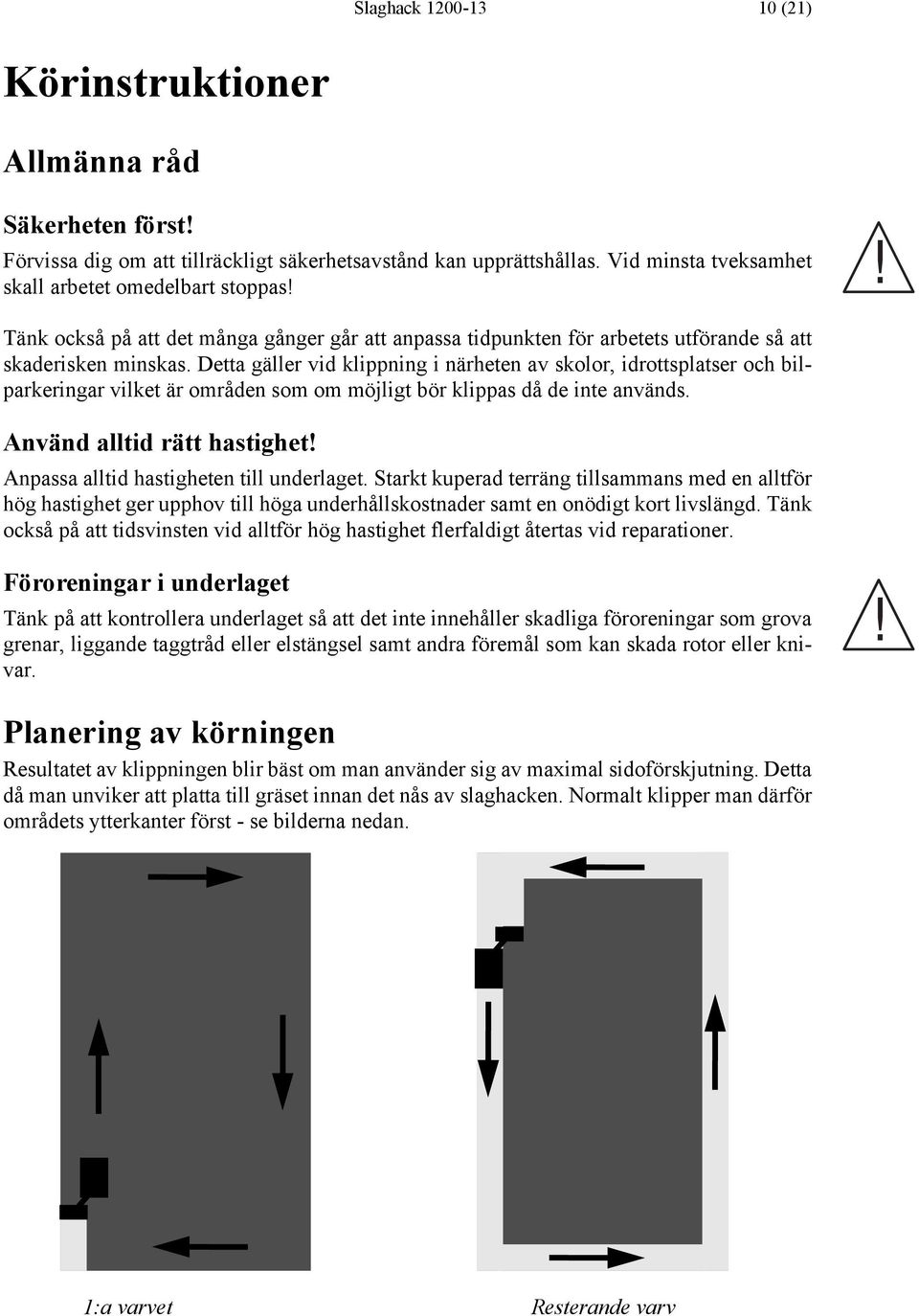

12 Slaghack (21) Körinstruktioner Allmänna råd Säkerheten först Förvissa dig om att tillräckligt säkerhetsavstånd kan upprättshållas. Vid minsta tveksamhet skall arbetet omedelbart stoppas Tänk också på att det många gånger går att anpassa tidpunkten för arbetets utförande så att skaderisken minskas. Detta gäller vid klippning i närheten av skolor, idrottsplatser och bilparkeringar vilket är områden som om möjligt bör klippas då de inte används. Använd alltid rätt hastighet Anpassa alltid hastigheten till underlaget. Starkt kuperad terräng tillsammans med en alltför hög hastighet ger upphov till höga underhållskostnader samt en onödigt kort livslängd. Tänk också på att tidsvinsten vid alltför hög hastighet flerfaldigt återtas vid reparationer. Föroreningar i underlaget Tänk på att kontrollera underlaget så att det inte innehåller skadliga föroreningar som grova grenar, liggande taggtråd eller elstängsel samt andra föremål som kan skada rotor eller knivar. Planering av körningen Resultatet av klippningen blir bäst om man använder sig av maximal sidoförskjutning. Detta då man unviker att platta till gräset innan det nås av slaghacken. Normalt klipper man därför områdets ytterkanter först - se bilderna nedan. 1:a varvet Resterande varv

13 Slaghack (21) Klippning av lutande dikeskanter Rasrisk hos slaghack och dragfordon Vid körning på plant underlag ställs mycket måttliga krav på dragfordonet tyngd och stabilitet. Vid klippning i lutningar måste man dock säkerställa att dragfordonet är tillräckligt tungt och stabilt så att det inte riskeras att dras med ned i diket. Tänk på rasrisken Underlaget i dikeskanter kan vara löst eller belagt med lättrullande grus vilket kan medföra rasrisk eller vältning av slaghack och dragfordon. Använd sidoförskjutningen Vid klippning av lutande dikeskanter kan man med fördel använda sidoförskjutningen så att dragfordonet kan köras på plan väg. Anpassning av hastigheten Klippning av lutande dikeskanter skall ske med en betryggande låg hastighet så att du med full kontroll av fordonet kan hålla uppsikt både framåt och bakåt. Om slaghacken används yrkesmässigt kan det vara lämpligt att förse dragfordonet med en eller flera backspeglar så att arbetet underlättas samtidigt som risken för led- och muskelskador hos föraren minskar. Maximalt tillåten lutning Vid klippning i lutande dikeskanter förekommer det att släpvalsen ensam bär upp hela slaghacken. Då friktionen mellan underlag och släpvals är betydligt lägre än för gummidäcken finns risk för att slaghacken plötsligt rasar ned i dicket. Den maximalt tillåtna lutningen får därför inte överstiga överstiga 30. Max 30

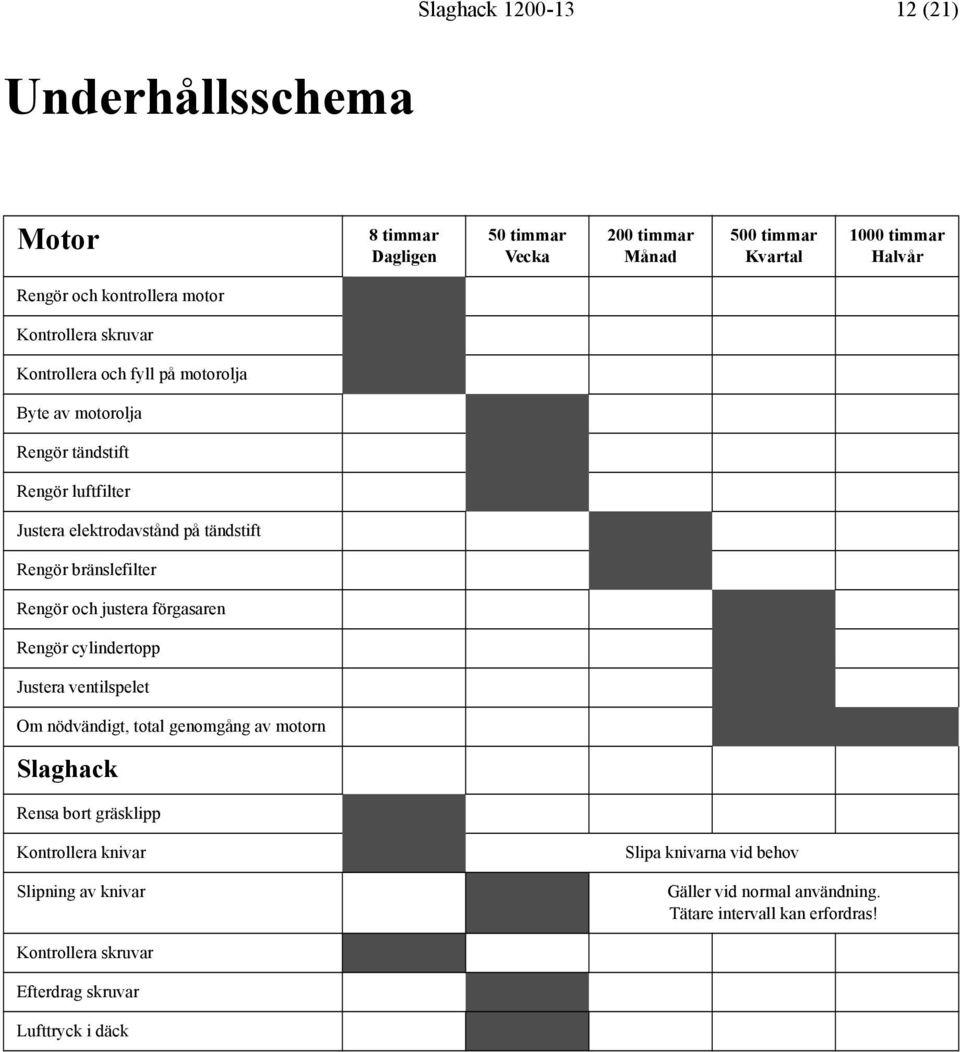

14 Underhållsschema Slaghack (21) Motor 8 timmar Dagligen 50 timmar Vecka 200 timmar Månad 500 timmar Kvartal 1000 timmar Halvår Rengör och kontrollera motor Kontrollera skruvar Kontrollera och fyll på motorolja Byte av motorolja Rengör tändstift Rengör luftfilter Justera elektrodavstånd på tändstift Rengör bränslefilter Rengör och justera förgasaren Rengör cylindertopp Justera ventilspelet Om nödvändigt, total genomgång av motorn Slaghack Rensa bort gräsklipp Kontrollera knivar Slipning av knivar Slipa knivarna vid behov Gäller vid normal användning. Tätare intervall kan erfordras Kontrollera skruvar Efterdrag skruvar Lufttryck i däck

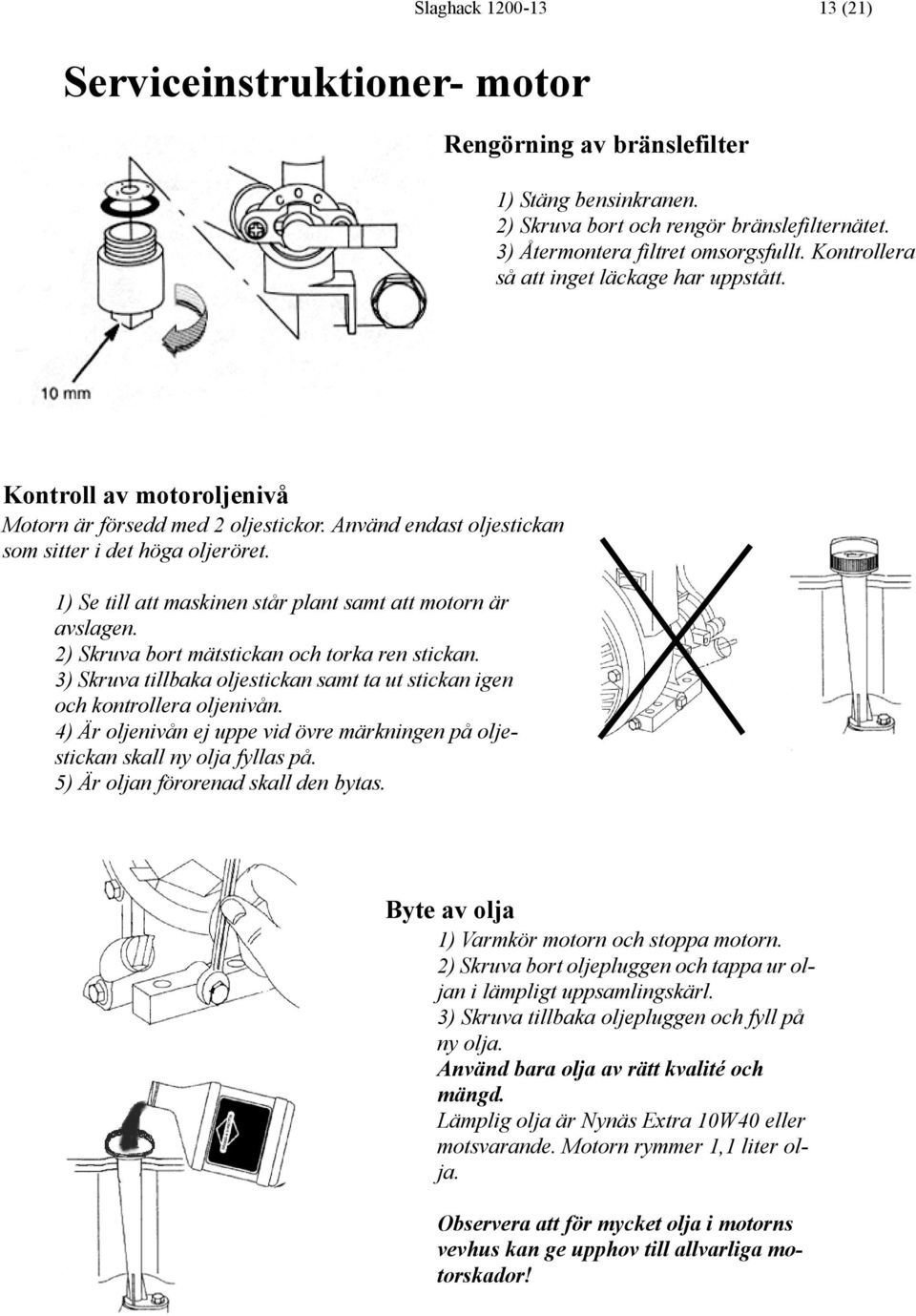

15 Serviceinstruktioner- motor Slaghack (21) Rengörning av bränslefilter 1) Stäng bensinkranen. 2) Skruva bort och rengör bränslefilternätet. 3) Återmontera filtret omsorgsfullt. Kontrollera så att inget läckage har uppstått. Kontroll av motoroljenivå Motorn är försedd med 2 oljestickor. Använd endast oljestickan som sitter i det höga oljeröret. 1) Se till att maskinen står plant samt att motorn är avslagen. 2) Skruva bort mätstickan och torka ren stickan. 3) Skruva tillbaka oljestickan samt ta ut stickan igen och kontrollera oljenivån. 4) Är oljenivån ej uppe vid övre märkningen på oljestickan skall ny olja fyllas på. 5) Är oljan förorenad skall den bytas. Byte av olja 1) Varmkör motorn och stoppa motorn. 2) Skruva bort oljepluggen och tappa ur oljan i lämpligt uppsamlingskärl. 3) Skruva tillbaka oljepluggen och fyll på ny olja. Använd bara olja av rätt kvalité och mängd. Lämplig olja är Nynäs Extra 10W40 eller motsvarande. Motorn rymmer 1,1 liter olja. Observera att för mycket olja i motorns vevhus kan ge upphov till allvarliga motorskador

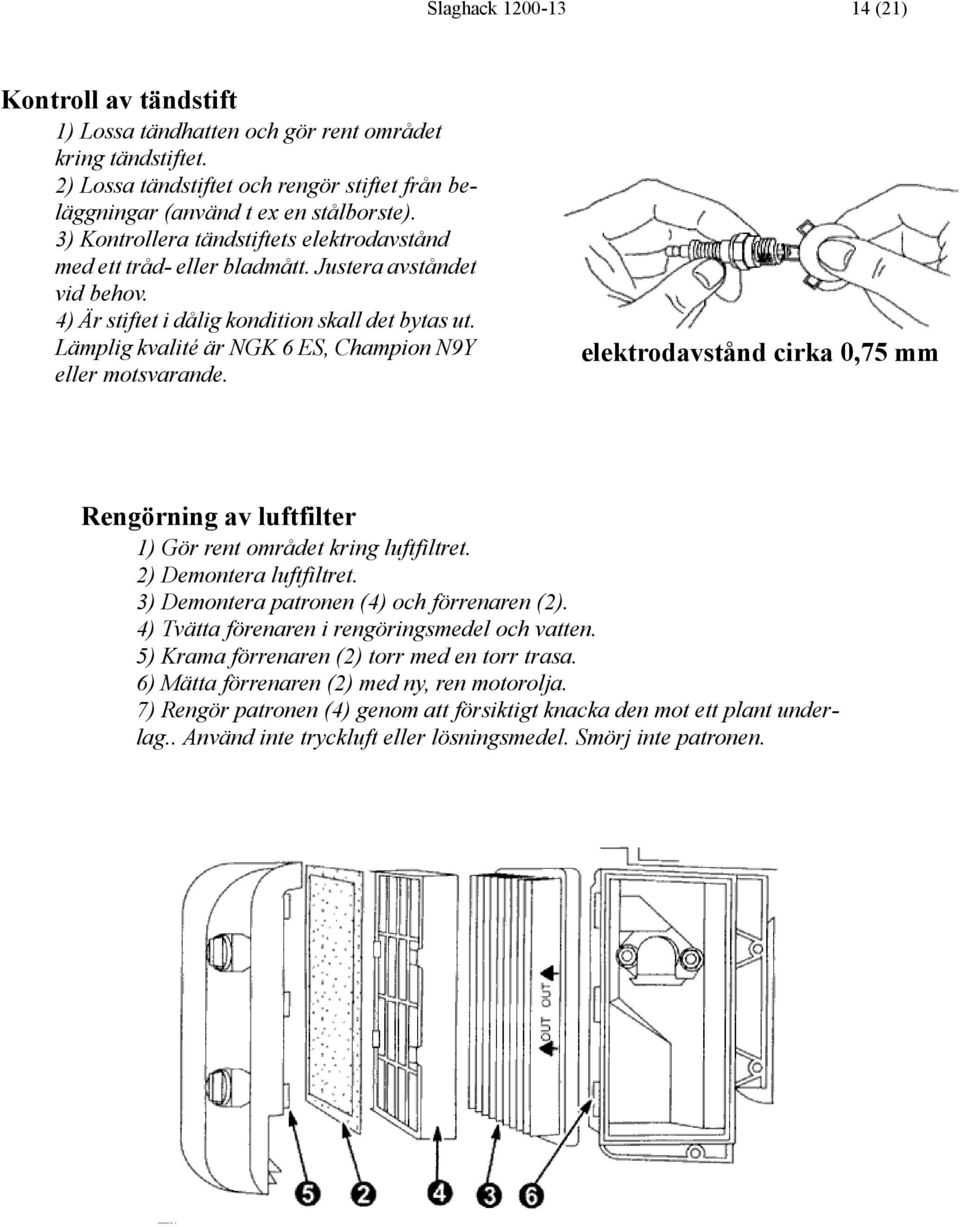

16 Slaghack (21) Kontroll av tändstift 1) Lossa tändhatten och gör rent området kring tändstiftet. 2) Lossa tändstiftet och rengör stiftet från beläggningar (använd t ex en stålborste). 3) Kontrollera tändstiftets elektrodavstånd med ett tråd- eller bladmått. Justera avståndet vid behov. 4) Är stiftet i dålig kondition skall det bytas ut. Lämplig kvalité är NGK 6 ES, Champion N9Y eller motsvarande. elektrodavstånd cirka 0,75 mm Rengörning av luftfilter 1) Gör rent området kring luftfiltret. 2) Demontera luftfiltret. 3) Demontera patronen (4) och förrenaren (2). 4) Tvätta förenaren i rengöringsmedel och vatten. 5) Krama förrenaren (2) torr med en torr trasa. 6) Mätta förrenaren (2) med ny, ren motorolja. 7) Rengör patronen (4) genom att försiktigt knacka den mot ett plant underlag.. Använd inte tryckluft eller lösningsmedel. Smörj inte patronen.

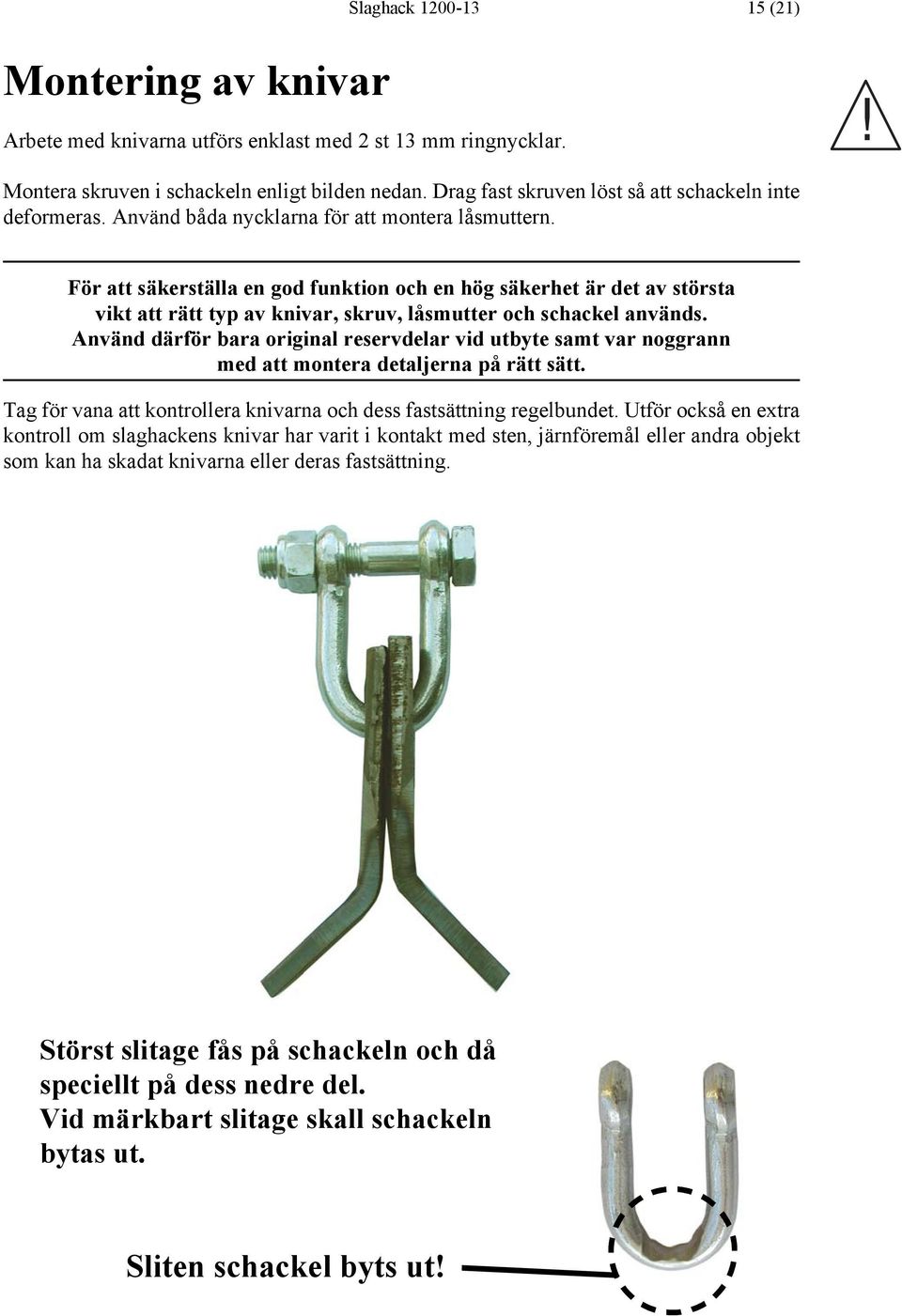

17 Slaghack (21) Montering av knivar Arbete med knivarna utförs enklast med 2 st 13 mm ringnycklar. Montera skruven i schackeln enligt bilden nedan. Drag fast skruven löst så att schackeln inte deformeras. Använd båda nycklarna för att montera låsmuttern. För att säkerställa en god funktion och en hög säkerhet är det av största vikt att rätt typ av knivar, skruv, låsmutter och schackel används. Använd därför bara original reservdelar vid utbyte samt var noggrann med att montera detaljerna på rätt sätt. Tag för vana att kontrollera knivarna och dess fastsättning regelbundet. Utför också en extra kontroll om slaghackens knivar har varit i kontakt med sten, järnföremål eller andra objekt som kan ha skadat knivarna eller deras fastsättning. Störst slitage fås på schackeln och då speciellt på dess nedre del. Vid märkbart slitage skall schackeln bytas ut. Sliten schackel byts ut

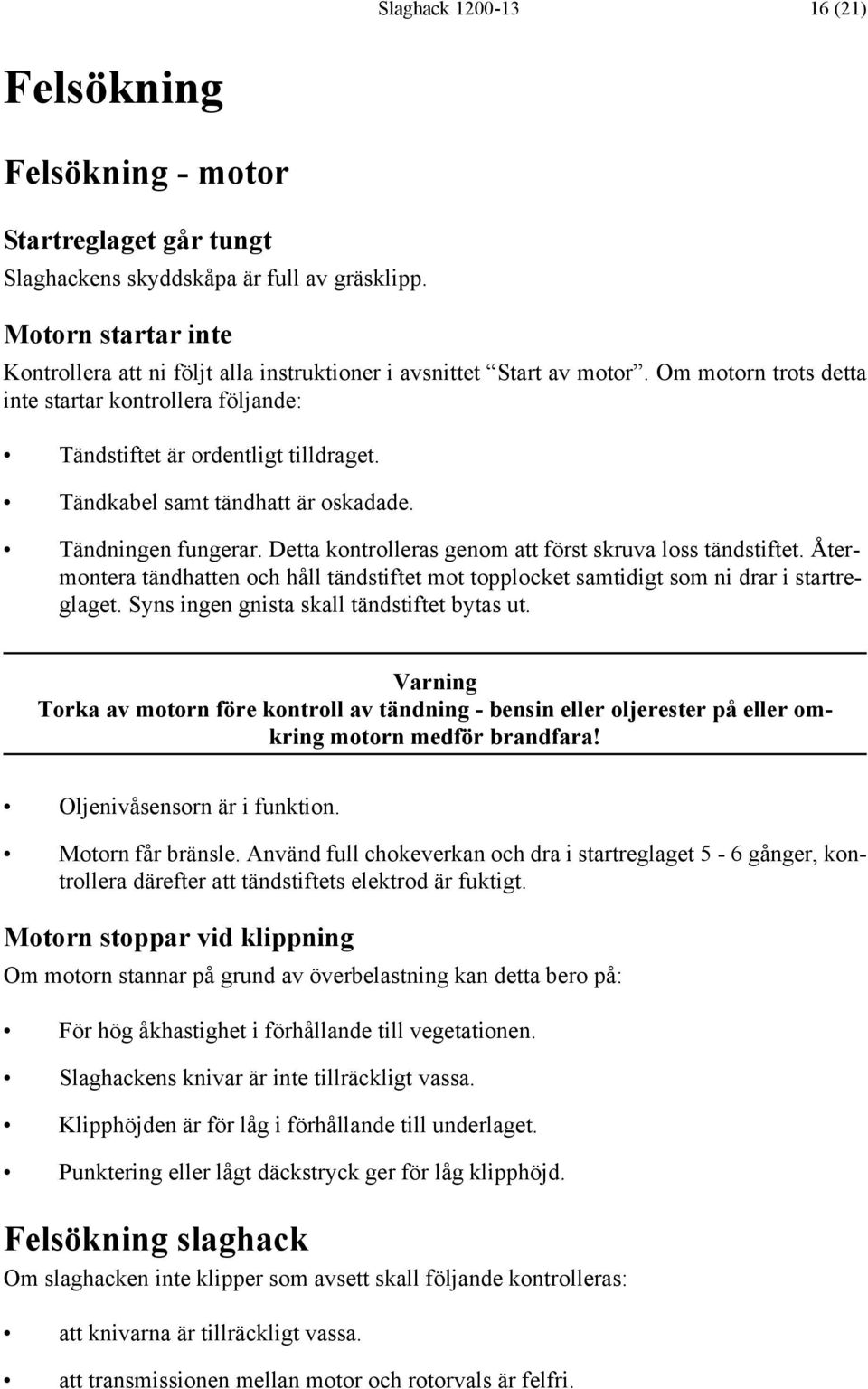

18 Slaghack (21) Felsökning Felsökning - motor Startreglaget går tungt Slaghackens skyddskåpa är full av gräsklipp. Motorn startar inte Kontrollera att ni följt alla instruktioner i avsnittet Start av motor. Om motorn trots detta inte startar kontrollera följande: Tändstiftet är ordentligt tilldraget. Tändkabel samt tändhatt är oskadade. Tändningen fungerar. Detta kontrolleras genom att först skruva loss tändstiftet. Återmontera tändhatten och håll tändstiftet mot topplocket samtidigt som ni drar i startreglaget. Syns ingen gnista skall tändstiftet bytas ut. Varning Torka av motorn före kontroll av tändning - bensin eller oljerester på eller omkring motorn medför brandfara Oljenivåsensorn är i funktion. Motorn får bränsle. Använd full chokeverkan och dra i startreglaget 5-6 gånger, kontrollera därefter att tändstiftets elektrod är fuktigt. Motorn stoppar vid klippning Om motorn stannar på grund av överbelastning kan detta bero på: För hög åkhastighet i förhållande till vegetationen. Slaghackens knivar är inte tillräckligt vassa. Klipphöjden är för låg i förhållande till underlaget. Punktering eller lågt däckstryck ger för låg klipphöjd. Felsökning slaghack Om slaghacken inte klipper som avsett skall följande kontrolleras: att knivarna är tillräckligt vassa. att transmissionen mellan motor och rotorvals är felfri.

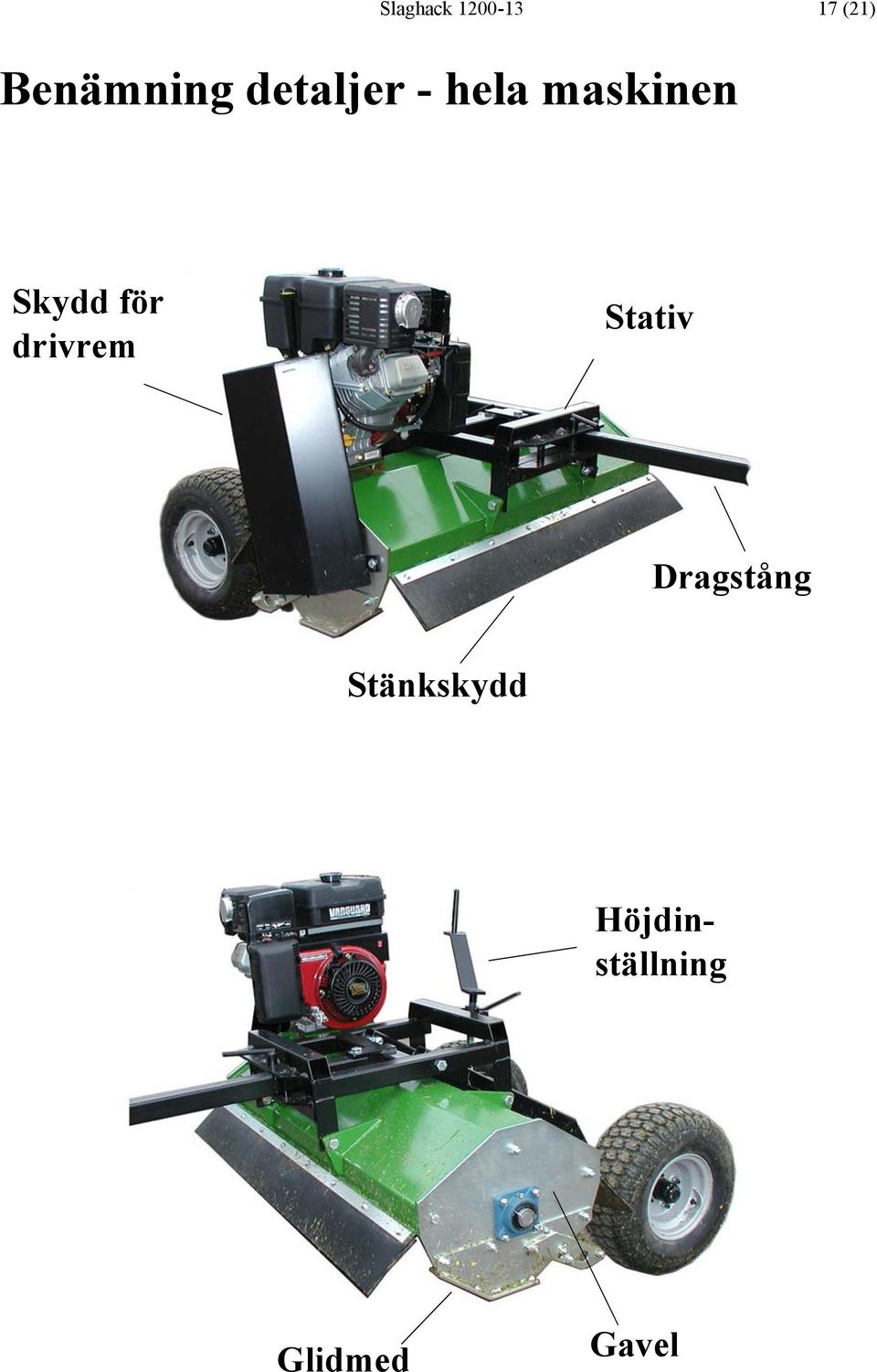

19 Slaghack (21) Benämning detaljer - hela maskinen Skydd för drivrem Stativ Dragstång Stänkskydd Höjdinställning Glidmed Gavel

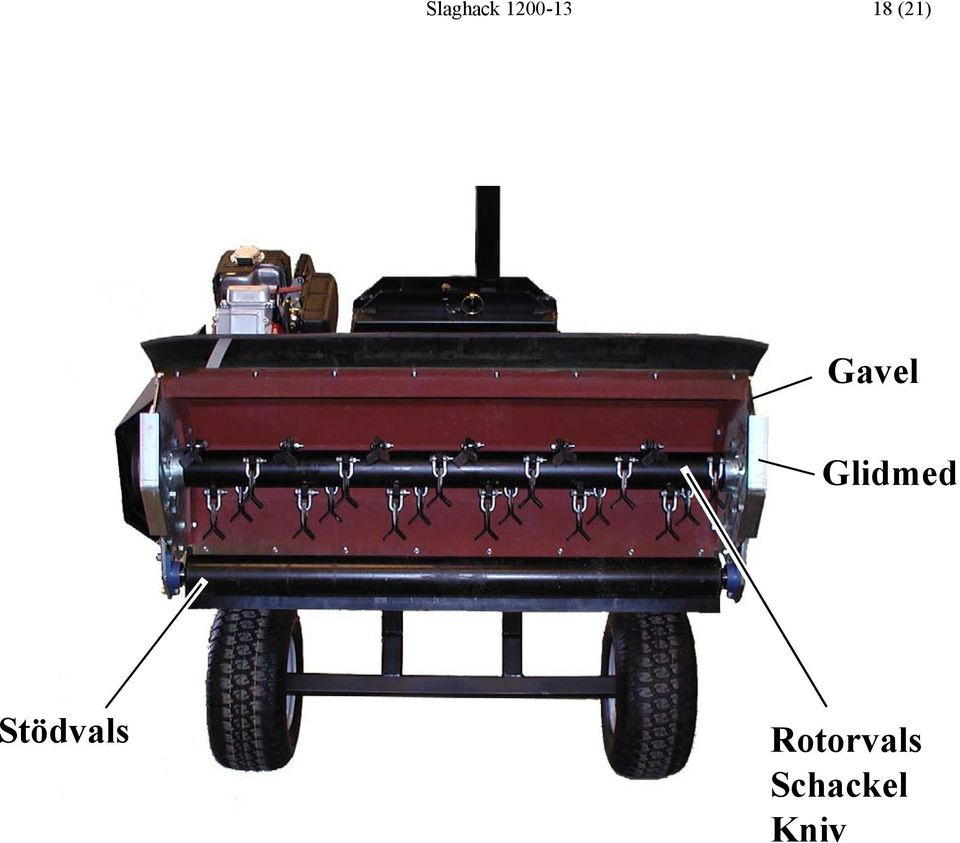

20 Slaghack (21) Gavel Glidmed Stödvals Rotorvals Schackel Kniv

21 Slaghack (21) Benämning detaljer - enbart bensinmotor 1. Bränsletank 2. Tanklock 3. Luftrenare 4. Snörhandtag 5. Bränslekran 6. Fläkthus 7. Oljeavtappningsplugg 8. Oljerör/Oljesticka 9. Fingerskydd 10. Stoppkontakt/OIL GARD 11. Gas- och chokereglage 12. Motorbeteckning Modell Typ Kod xxxxx xxxx xx xxxxxxxx 13. Bränslemätare 14. Ljuddämpare 15. Vevaxel 16. Tändstiftskabel 17. Bränsleavtappning 18. Förgasare

22 Slaghack (21) Tekniska data Motor Typ: Cylindervolym: Effekt: Bränsle: Bränsleförbrukning: Tankvolym: Motorolja - typ: Motorolja - volym: Tändstift: Briggs & Stratton Vanguard 1-cylindrisk 4-taktsmotor. 391 cc 13 hk vid 3600 rpm Blyfri bensin 95 oktan 2 liter/timme (riktvärde vid normal körning) 6 liter 10W40 eller motsvarande 1,1 liter NGK BP 6 ES eller motsvarande Transmission, motor - rotorvals Typ: Remtransmission försedd med centrifugalkoppling Remmar: 2 st XPA 1150 Prestanda slaghack Effektiv klippbredd: Antal knivar: Minsta klipphöjd: Maximal klipphöjd: Normal arbetshastighet: Maximal arbetshastighet: Maximal tranporthastighet: Tillåten lutning i sidled vid klippning av dikesgrenar: Maximal sidoförskjutning: 1200 mm 48 st 10 mm 200 mm 3-5 km/timme 7 km/timme (jämnt underlag och lätt klippning) 20 km/timme (gäller på jämna underlag) 30 grader 800 mm Övriga mått och vikter Total bredd: 1450 mm Total längd - körklar: 2200 mm (med draganordning monterad) Total längd - förvaring: 1150 mm (med draganordning avmonterat) Totalvikt: 243 kg Däckdimension: 20 x Däcktryck: 1,8 bar

23 Slaghack (21) EG försäkran om överensstämmelse Tillverkaren Sten Myreback Maskin AB Box 12, S FORSHAGA SVERIGE Försäkrar att Slaghack Nr: Är tillverkad enligt bestämmelserna i direktiv: 89/392/EEC 91/368/EEC 93/44/EEC 93/68/ECC Forshaga Sten Myreback Sten Myreback Maskin AB Box 12, S FORSHAGA Tele: , Fax:
