Vårdsystem FM M Sida 1 av 12 FMV VO Led :42007/2005 MVSCHG STABSH STABSHYTT 9097 /T

Transkript

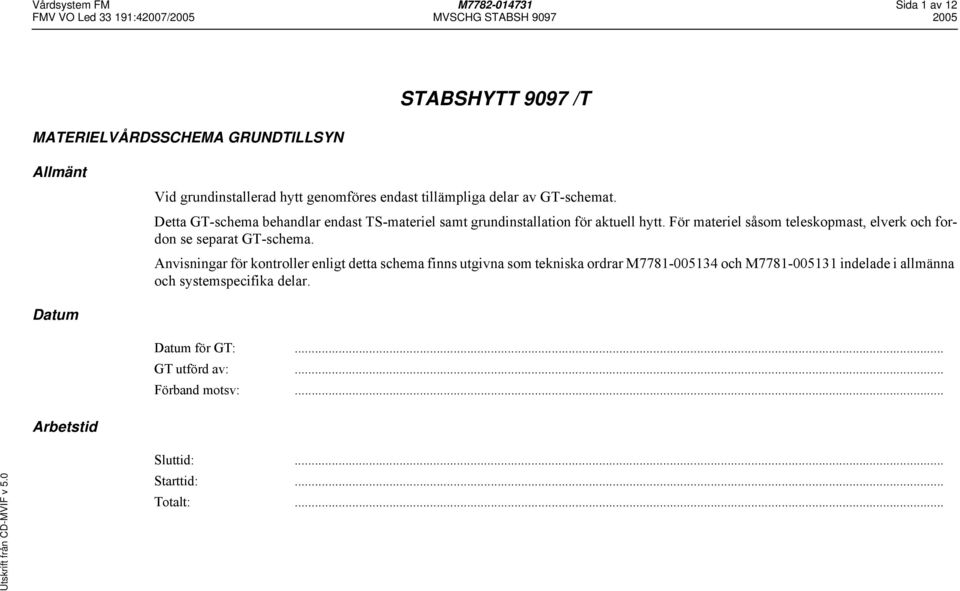

1 Vårdsystem FM M Sida 1 av 12 MATERIELVÅRDSSCHEMA GRUNDTILLSYN STABSHYTT 9097 /T Allmänt Vid grundinstallerad hytt genomföres endast tillämpliga delar av GT-schemat. Detta GT-schema behandlar endast TS-materiel samt grundinstallation för aktuell hytt. För materiel såsom teleskopmast, elverk och fordon se separat GT-schema. Anvisningar för kontroller enligt detta schema finns utgivna som tekniska ordrar M och M indelade i allmänna och systemspecifika delar. Datum Datum för GT:... GT utförd av:... Förband motsv:... Arbetstid Sluttid:... Starttid:... Totalt:...

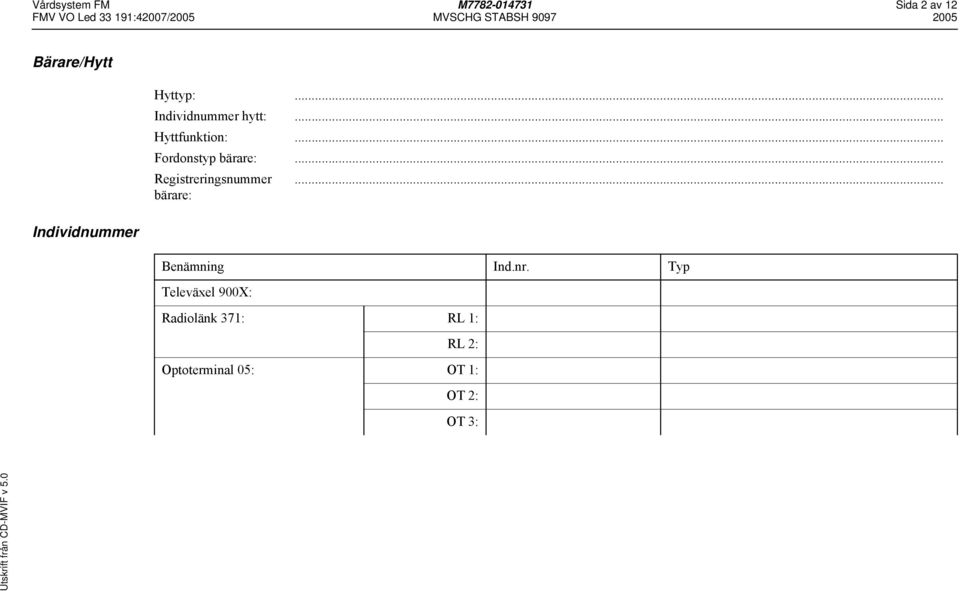

2 Vårdsystem FM M Sida 2 av 12 Bärare/Hytt Individnummer Hyttyp:... Individnummer hytt:... Hyttfunktion:... Fordonstyp bärare:... Registreringsnummer... bärare: Benämning Ind.nr. Typ Televäxel 900X: Radiolänk 371: RL 1: RL 2: Optoterminal 05: OT 1: OT 2: OT 3:

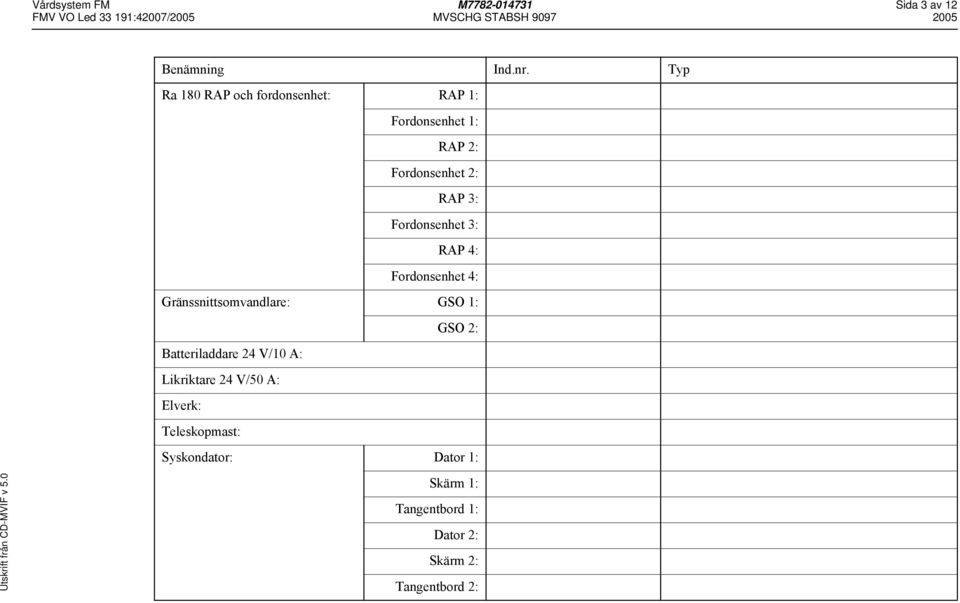

3 Vårdsystem FM M Sida 3 av 12 Benämning Ind.nr. Typ Ra 180 RAP och fordonsenhet: RAP 1: Fordonsenhet 1: RAP 2: Fordonsenhet 2: RAP 3: Fordonsenhet 3: RAP 4: Fordonsenhet 4: Gränssnittsomvandlare: GSO 1: GSO 2: Batteriladdare 24 V/10 A: Likriktare 24 V/50 A: Elverk: Teleskopmast: Syskondator: Dator 1: ärm 1: Tangentbord 1: Dator 2: ärm 2: Tangentbord 2:

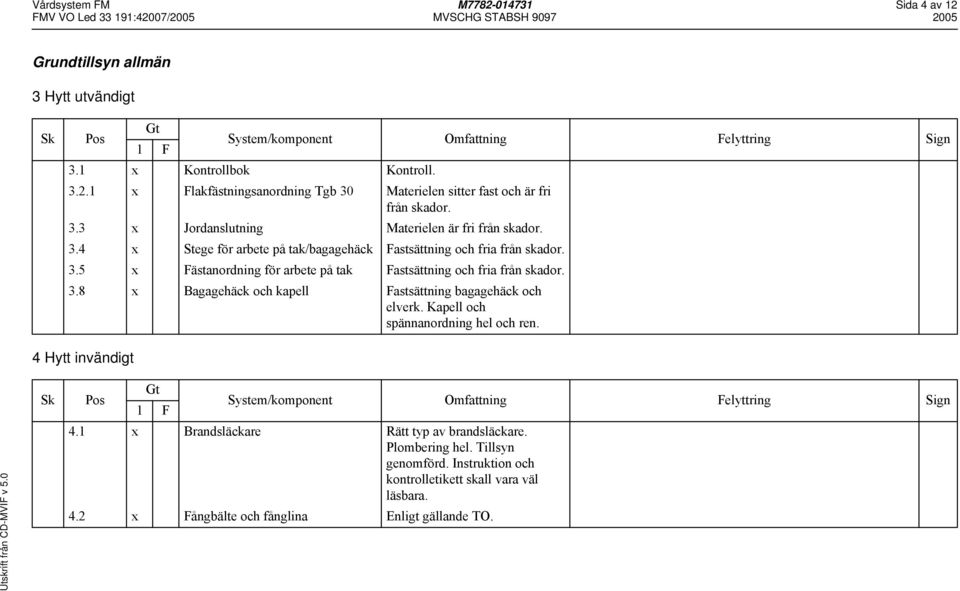

4 Vårdsystem FM M Sida 4 av 12 Grundtillsyn allmän 3 Hytt utvändigt 3.1 x Kontrollbok Kontroll x Flakfästningsanordning Tgb 30 Materielen sitter fast och är fri från skador. 3.3 x Jordanslutning Materielen är fri från skador. 3.4 x Stege för arbete på tak/bagagehäck Fastsättning och fria från skador. 3.5 x Fästanordning för arbete på tak Fastsättning och fria från skador. 3.8 x Bagagehäck och kapell Fastsättning bagagehäck och elverk. Kapell och spännanordning hel och ren. 4 Hytt invändigt 4.1 x Brandsläckare Rätt typ av brandsläckare. Plombering hel. Tillsyn genomförd. Instruktion och kontrolletikett skall vara väl läsbara. 4.2 x Fångbälte och fånglina Enligt gällande TO.

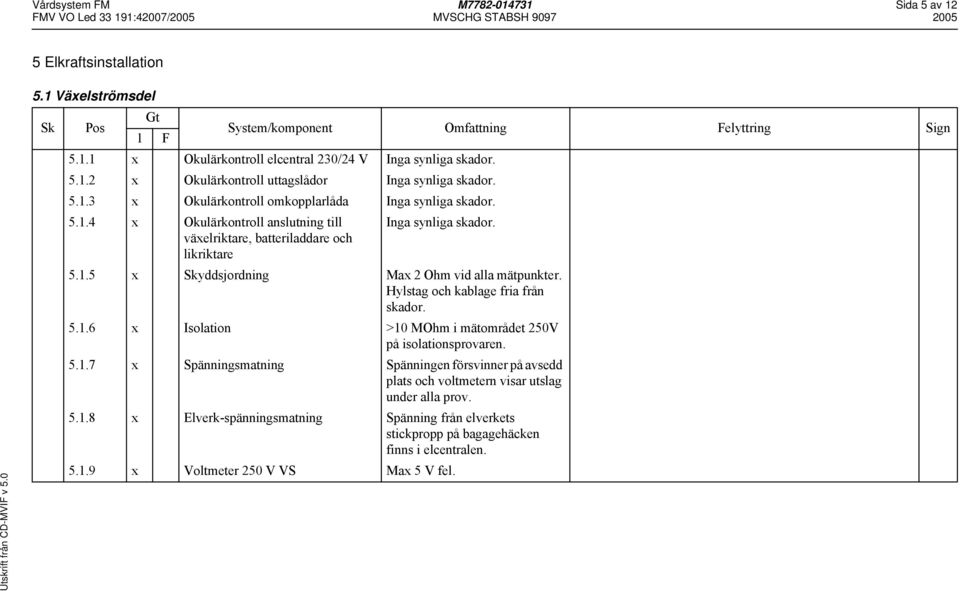

5 Vårdsystem FM M Sida 5 av 12 5 Elkraftsinstallation 5.1 Växelströmsdel x Okulärkontroll elcentral 230/24 V Inga synliga skador x Okulärkontroll uttagslådor Inga synliga skador x Okulärkontroll omkopplarlåda Inga synliga skador x Okulärkontroll anslutning till växelriktare, batteriladdare och likriktare Inga synliga skador x yddsjordning Max 2 Ohm vid alla mätpunkter. Hylstag och kablage fria från skador x Isolation >10 MOhm i mätområdet 250V på isolationsprovaren x Spänningsmatning Spänningen försvinner på avsedd plats och voltmetern visar utslag under alla prov x Elverk-spänningsmatning Spänning från elverkets stickpropp på bagagehäcken finns i elcentralen x Voltmeter 250 V VS Max 5 V fel.

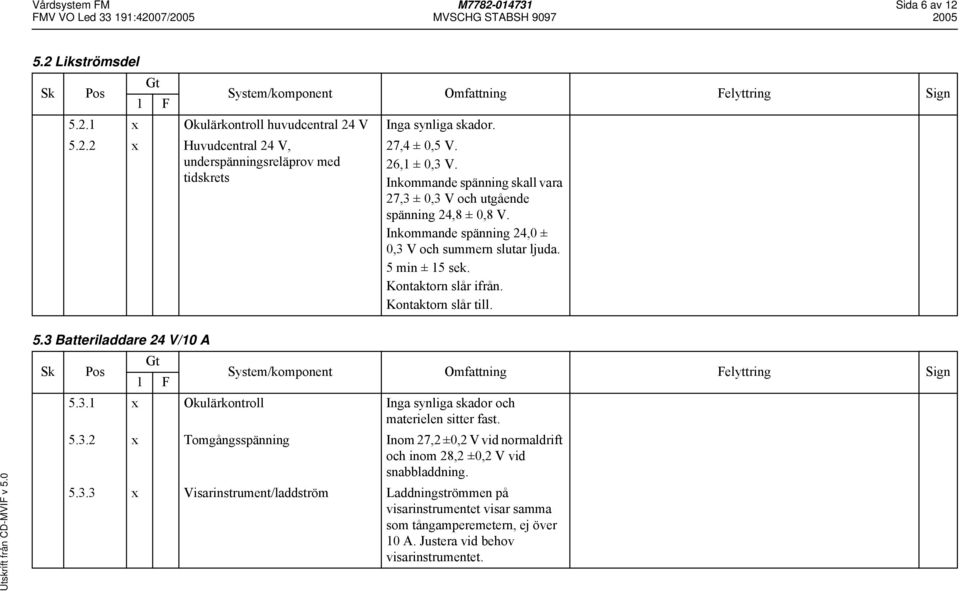

6 Vårdsystem FM M Sida 6 av Likströmsdel x Okulärkontroll huvudcentral 24 V Inga synliga skador x Huvudcentral 24 V, underspänningsreläprov med tidskrets 27,4 ± 0,5 V. 26,1 ± 0,3 V. Inkommande spänning skall vara 27,3 ± 0,3 V och utgående spänning 24,8 ± 0,8 V. Inkommande spänning 24,0 ± 0,3 V och summern slutar ljuda. 5 min ± 15 sek. Kontaktorn slår ifrån. Kontaktorn slår till. 5.3 Batteriladdare 24 V/10 A x Okulärkontroll Inga synliga skador och materielen sitter fast x Tomgångsspänning Inom 27,2 ±0,2 V vid normaldrift och inom 28,2 ±0,2 V vid snabbladdning x Visarinstrument/laddström Laddningströmmen på visarinstrumentet visar samma som tångamperemetern, ej över 10 A. Justera vid behov visarinstrumentet.

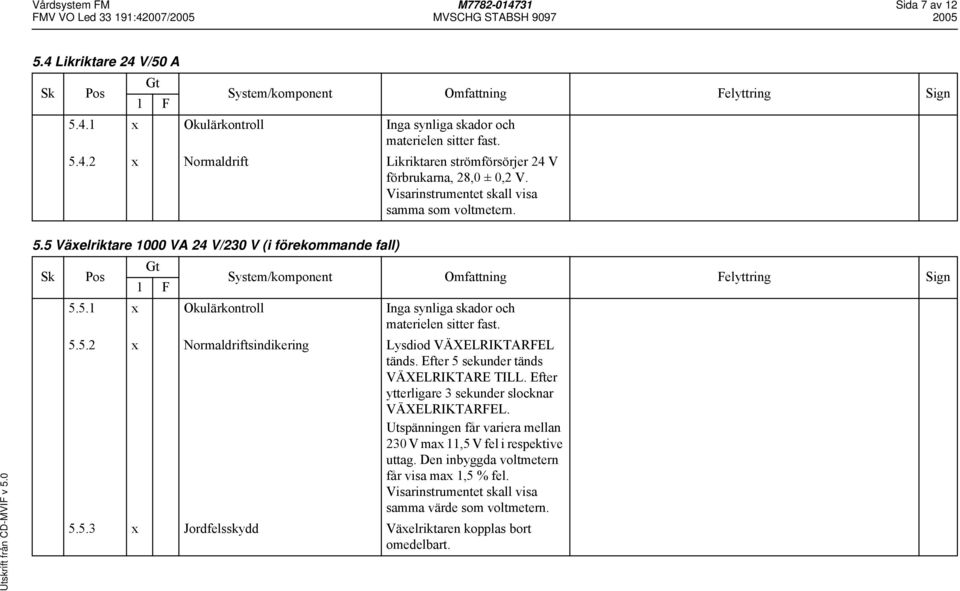

7 Vårdsystem FM M Sida 7 av Likriktare 24 V/50 A x Okulärkontroll Inga synliga skador och materielen sitter fast x Normaldrift Likriktaren strömförsörjer 24 V förbrukarna, 28,0 ± 0,2 V. Visarinstrumentet skall visa samma som voltmetern. 5.5 Växelriktare 1000 VA 24 V/230 V (i förekommande fall) x Okulärkontroll Inga synliga skador och materielen sitter fast x Normaldriftsindikering Lysdiod VÄXELRIKTARFEL tänds. Efter 5 sekunder tänds VÄXELRIKTARE TILL. Efter ytterligare 3 sekunder slocknar VÄXELRIKTARFEL. Utspänningen får variera mellan 230 V max 11,5 V fel i respektive uttag. Den inbyggda voltmetern får visa max 1,5 % fel. Visarinstrumentet skall visa samma värde som voltmetern x Jordfelsskydd Växelriktaren kopplas bort omedelbart.

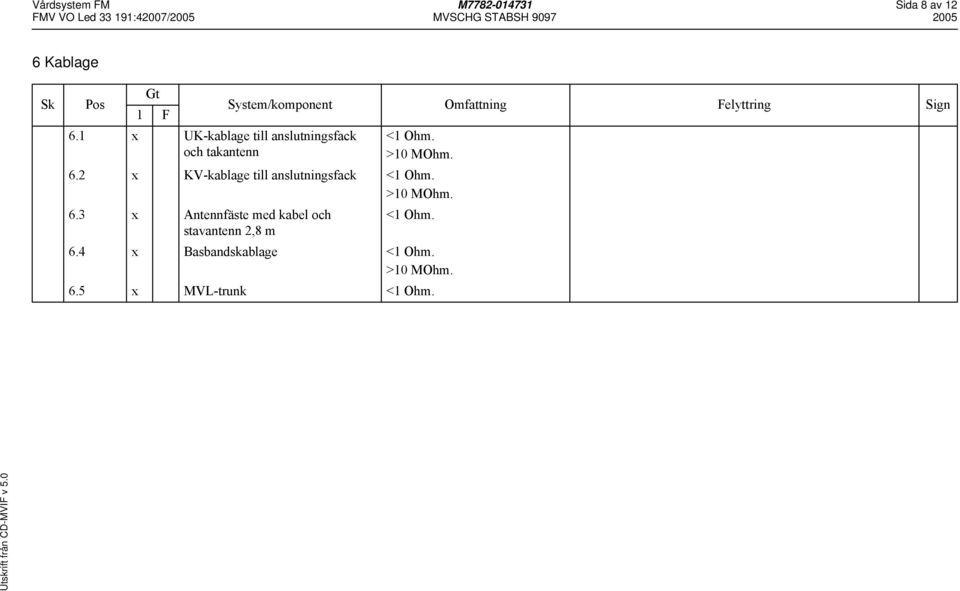

8 Vårdsystem FM M Sida 8 av 12 6 Kablage 6.1 x UK-kablage till anslutningsfack och takantenn <1 Ohm. >10 MOhm. 6.2 x KV-kablage till anslutningsfack <1 Ohm. >10 MOhm. 6.3 x Antennfäste med kabel och <1 Ohm. stavantenn 2,8 m 6.4 x Basbandskablage <1 Ohm. >10 MOhm. 6.5 x MVL-trunk <1 Ohm.

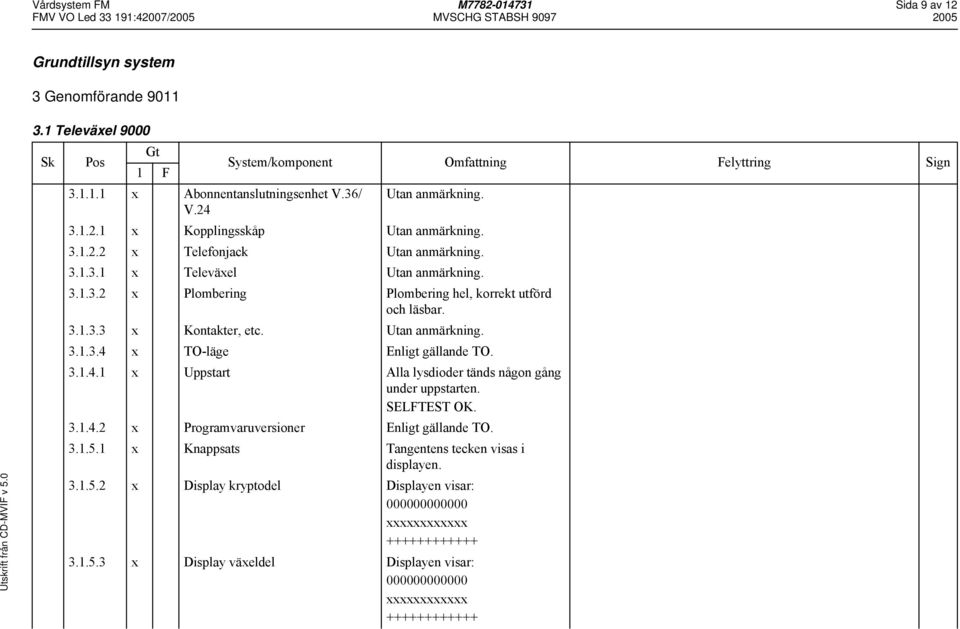

9 Vårdsystem FM M Sida 9 av 12 Grundtillsyn system 3 Genomförande Televäxel x Abonnentanslutningsenhet V.36/ Utan anmärkning. V x Kopplingsskåp Utan anmärkning x Telefonjack Utan anmärkning x Televäxel Utan anmärkning x Plombering Plombering hel, korrekt utförd och läsbar x Kontakter, etc. Utan anmärkning x TO-läge Enligt gällande TO x Uppstart Alla lysdioder tänds någon gång under uppstarten. SELFTEST OK x Programvaruversioner Enligt gällande TO x Knappsats Tangentens tecken visas i displayen x Display kryptodel Displayen visar: xxxxxxxxxxxx x Display växeldel Displayen visar: xxxxxxxxxxxx

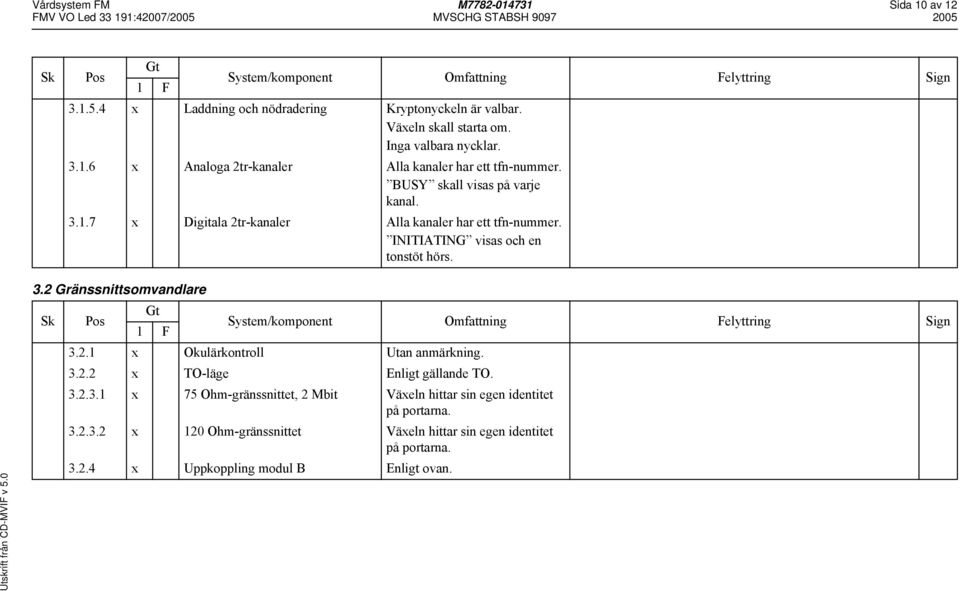

10 Vårdsystem FM M Sida 10 av x Laddning och nödradering Kryptonyckeln är valbar. Växeln skall starta om. Inga valbara nycklar x Analoga 2tr-kanaler Alla kanaler har ett tfn-nummer. BUSY skall visas på varje kanal x Digitala 2tr-kanaler Alla kanaler har ett tfn-nummer. INITIATING visas och en tonstöt hörs. 3.2 Gränssnittsomvandlare x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x 75 Ohm-gränssnittet, 2 Mbit Växeln hittar sin egen identitet på portarna x 120 Ohm-gränssnittet Växeln hittar sin egen identitet på portarna x Uppkoppling modul B Enligt ovan.

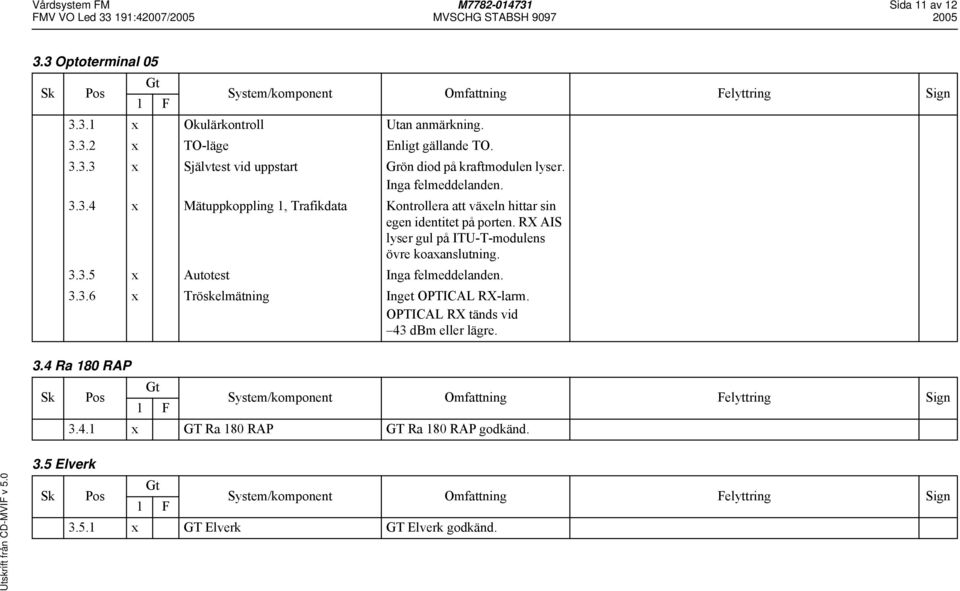

11 Vårdsystem FM M Sida 11 av Optoterminal x Okulärkontroll Utan anmärkning x TO-läge Enligt gällande TO x Självtest vid uppstart Grön diod på kraftmodulen lyser. Inga felmeddelanden x Mätuppkoppling 1, Trafikdata Kontrollera att växeln hittar sin egen identitet på porten. RX AIS lyser gul på ITU-T-modulens övre koaxanslutning x Autotest Inga felmeddelanden x Tröskelmätning Inget OPTICAL RX-larm. OPTICAL RX tänds vid 43 dbm eller lägre. 3.4 Ra 180 RAP x GT Ra 180 RAP GT Ra 180 RAP godkänd. 3.5 Elverk x GT Elverk GT Elverk godkänd.

12 Vårdsystem FM M Sida 12 av 12 4 Genomförande Telefonikablage x Mätning Max. 2 Ohm. Max. 2 Ohm.
