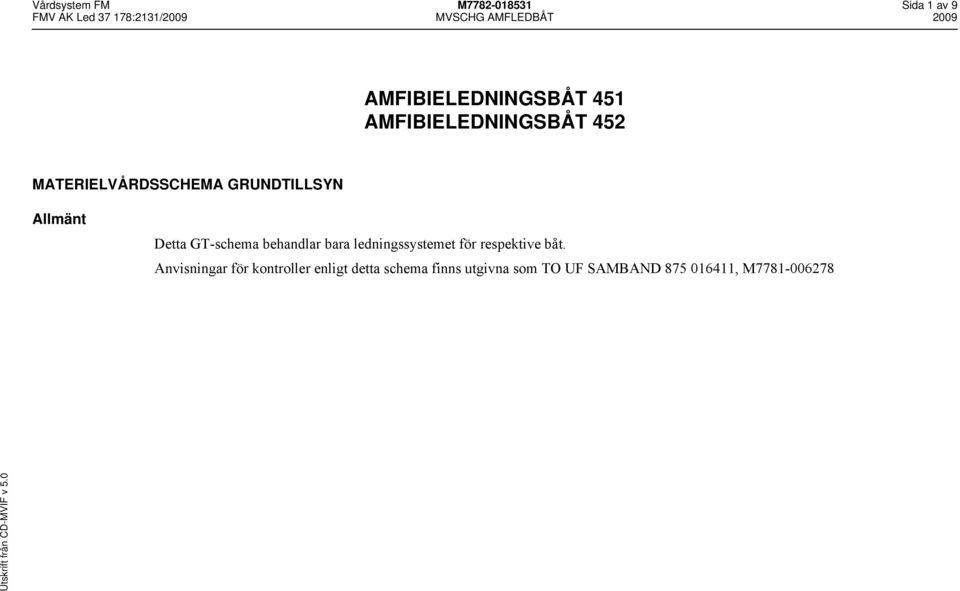

1 Vårdsystem FM M Sida 1 av 9 AMFIBIELEDNINGSBÅT 451 AMFIBIELEDNINGSBÅT 452 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Allmänt Detta GT-schema behandlar bara ledningssystemet för respektive båt. Anvisningar för kontroller enligt detta schema finns utgivna som TO UF SAMBAND , M

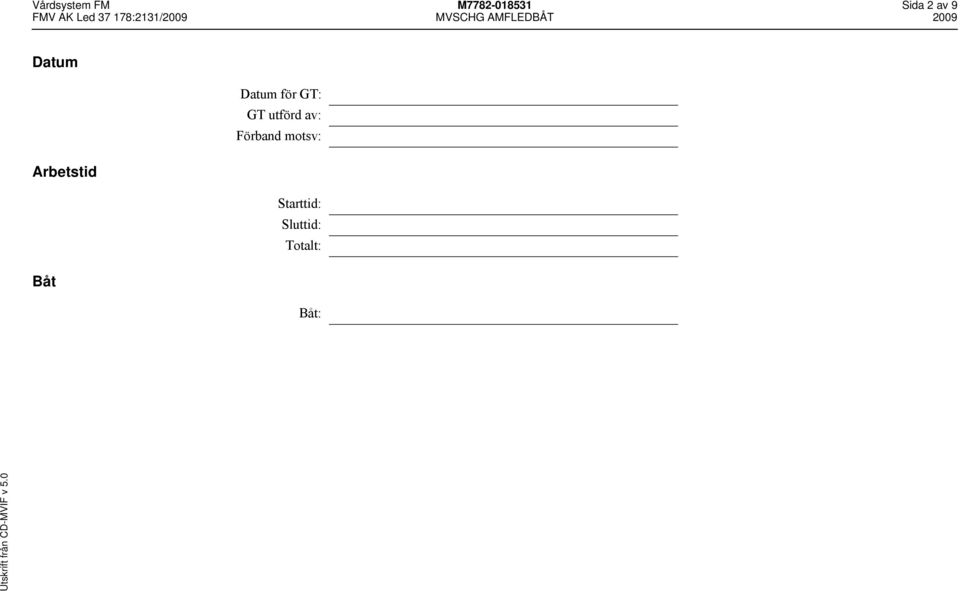

2 Vårdsystem FM M Sida 2 av 9 Datum Datum för GT: GT utförd av: Förband motsv: Arbetstid Starttid: Sluttid: Totalt: Båt Båt:

3 Vårdsystem FM M Sida 3 av 9 3 Inventering Individnummer Styrhytt M Ra 180 F Fordonsenhet Stativ 0201 M Ra 180 M Ra 180 M Ra 180 F Fordonsenhet F Fordonsenhet F Fordonsenhet M Ra 611 M Antennmux Ra 180/K Stativ 0202 M Ra 1512 M Effektförstärkare M OT 15 L ADM ETH+2MB M Ra 812 M OT 05 G703X2

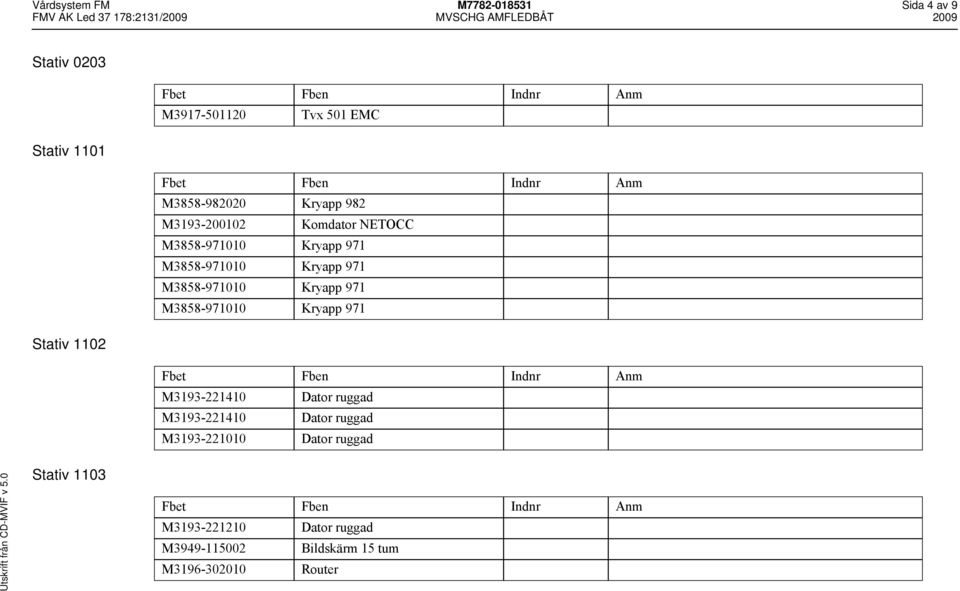

4 Vårdsystem FM M Sida 4 av 9 Stativ 0203 M Tvx 501 EMC Stativ 1101 M Kryapp 982 M Komdator NETOCC M Kryapp 971 M Kryapp 971 M Kryapp 971 M Kryapp 971 Stativ 1102 M Dator ruggad M Dator ruggad Stativ 1103 M Dator ruggad M Router

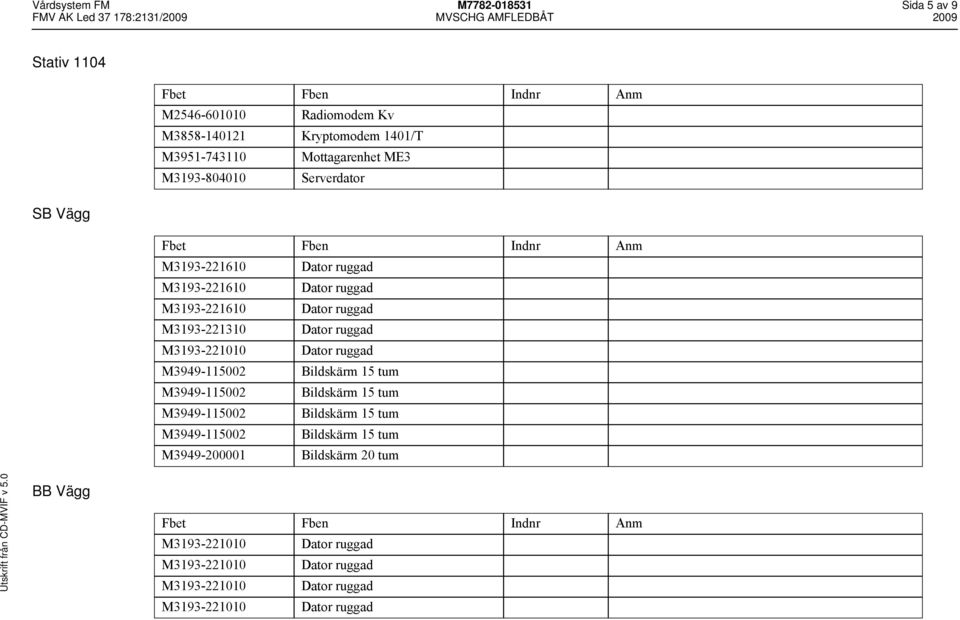

5 Vårdsystem FM M Sida 5 av 9 Stativ 1104 M Radiomodem Kv M Kryptomodem 1401/T M Mottagarenhet ME3 M Serverdator SB Vägg M Dator ruggad M Dator ruggad M Dator ruggad M Dator ruggad M Bildskärm 20 tum BB Vägg

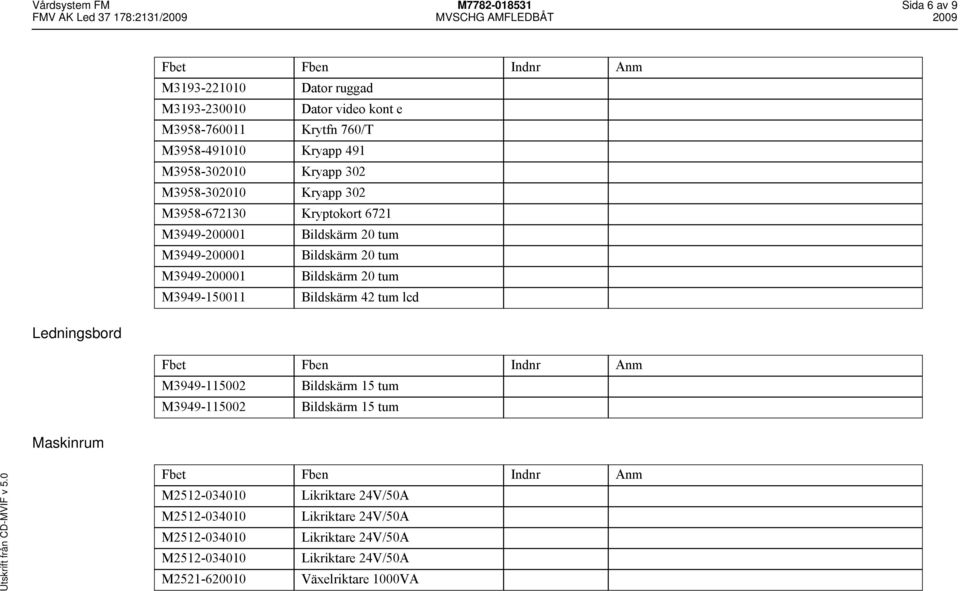

6 Vårdsystem FM M Sida 6 av 9 M Dator video kont e M Krytfn 760/T M Kryapp 491 M Kryapp 302 M Kryapp 302 M Kryptokort 6721 M Bildskärm 20 tum M Bildskärm 20 tum M Bildskärm 20 tum M Bildskärm 42 tum lcd Ledningsbord Maskinrum M Likriktare 24V/50A M Likriktare 24V/50A M Likriktare 24V/50A M Likriktare 24V/50A M Växelriktare 1000VA

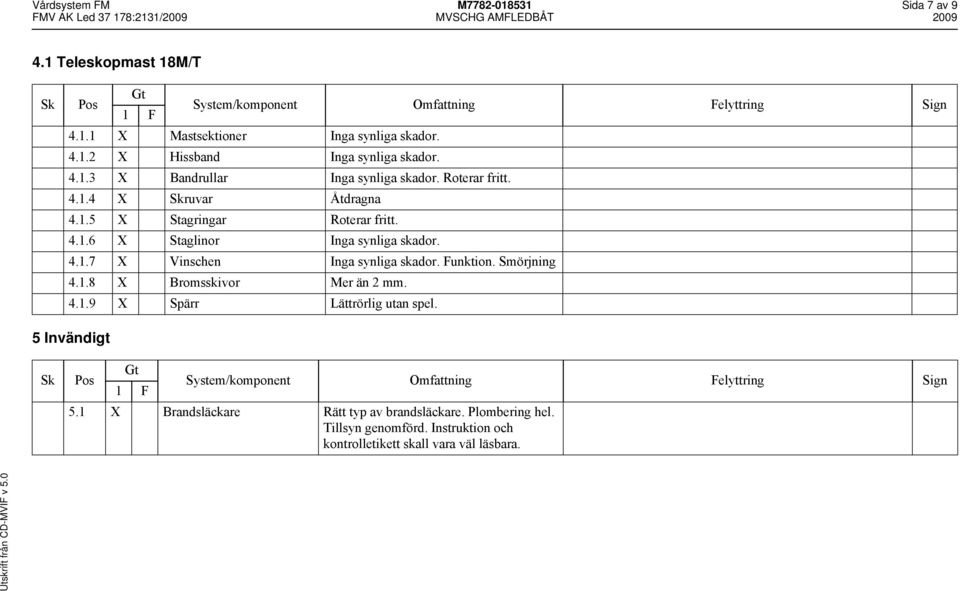

7 Vårdsystem FM M Sida 7 av Teleskopmast 18M/T X Mastsektioner Inga synliga skador X Hissband Inga synliga skador X Bandrullar Inga synliga skador. Roterar fritt X ruvar Åtdragna X Stagringar Roterar fritt X Staglinor Inga synliga skador X Vinschen Inga synliga skador. Funktion. Smörjning X Bromsskivor Mer än 2 mm X Spärr Lättrörlig utan spel. 5 Invändigt 5.1 X Brandsläckare Rätt typ av brandsläckare. Plombering hel. Tillsyn genomförd. Instruktion och kontrolletikett skall vara väl läsbara.

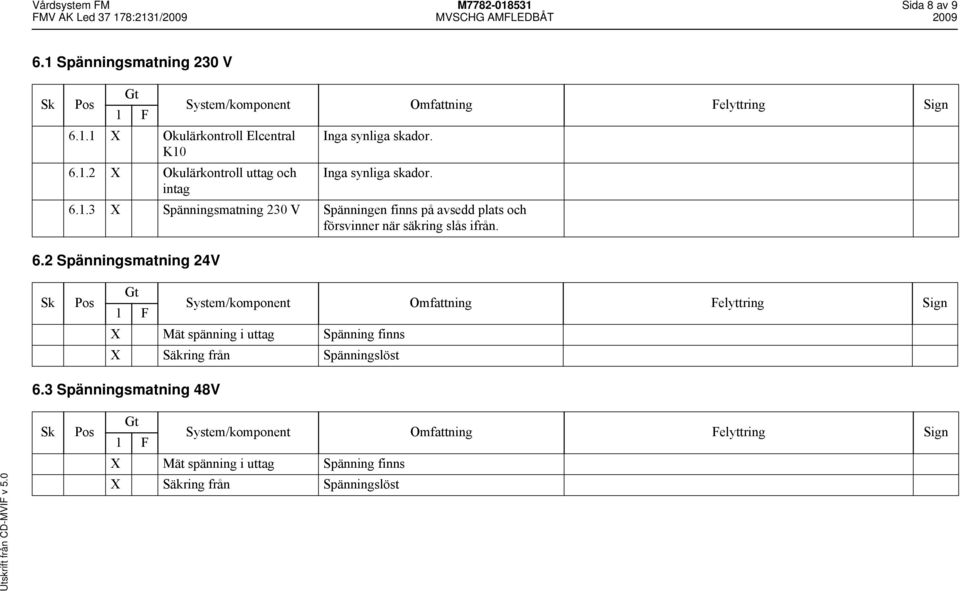

8 Vårdsystem FM M Sida 8 av Spänningsmatning 230 V X Okulärkontroll Elcentral Inga synliga skador. K X Okulärkontroll uttag och Inga synliga skador. intag X Spänningsmatning 230 V Spänningen finns på avsedd plats och försvinner när säkring slås ifrån. 6.2 Spänningsmatning 24V X Mät spänning i uttag Spänning finns X Säkring från Spänningslöst 6.3 Spänningsmatning 48V X Mät spänning i uttag Spänning finns X Säkring från Spänningslöst

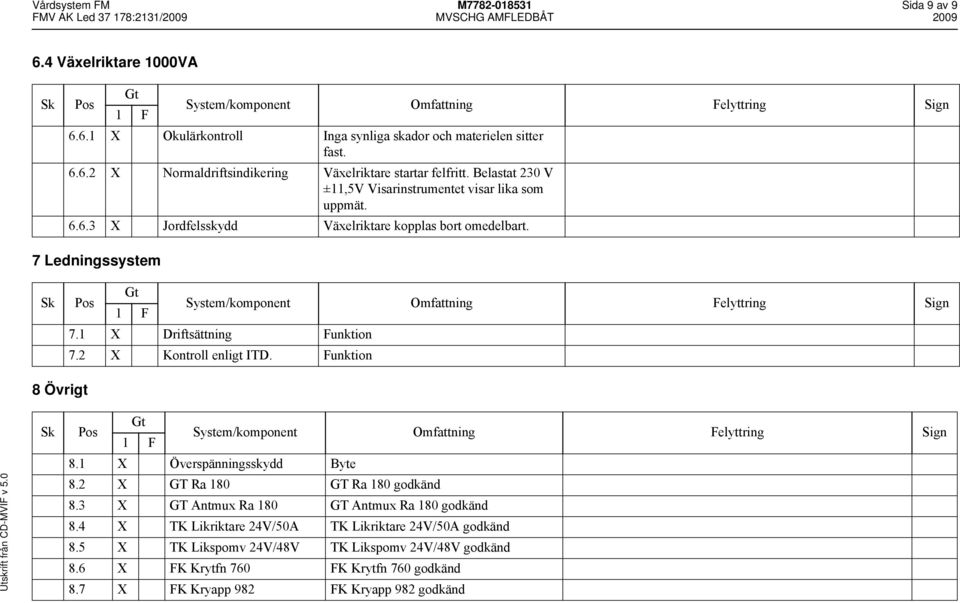

9 Vårdsystem FM M Sida 9 av Växelriktare 1000VA X Okulärkontroll Inga synliga skador och materielen sitter fast X Normaldriftsindikering Växelriktare startar felfritt. Belastat 230 V ±11,5V Visarinstrumentet visar lika som uppmät X Jordfelsskydd Växelriktare kopplas bort omedelbart. 7 Ledningssystem 7.1 X Driftsättning Funktion 7.2 X Kontroll enligt ITD. Funktion 8 Övrigt 8.1 X Överspänningsskydd Byte 8.2 X GT Ra 180 GT Ra 180 godkänd 8.3 X GT Antmux Ra 180 GT Antmux Ra 180 godkänd 8.4 X TK Likriktare 24V/50A TK Likriktare 24V/50A godkänd 8.5 X TK Likspomv 24V/48V TK Likspomv 24V/48V godkänd 8.6 X FK Krytfn 760 FK Krytfn 760 godkänd 8.7 X FK Kryapp 982 FK Kryapp 982 godkänd
