1 Cylinda DM 10 Charmant Cylinda DM 11 Brilliant Bäste Cylindakund! Tack för att du valt Cylinda. En svensktillverkad diskmaskin med många finesser som gör den mycket lätt att hantera och som under många år kommer att ge dig skinande ren disk. Den är också så tyst att du knappt märker när den arbetar. För att få största möjliga nytta av din nya diskmaskin rekommenderar vi dig att läsa igenom bruksanvisningen innan du börjar använda den.

2 SNABBGUIDE 1. Fyll korgarna Ta bort större matrester och skräp. Du behöver inte skölja tack vare Super Cleaning System. 2. Dosera diskmedel Diskmedelsfacket har ett mindre fack för fördisk och ett för huvuddisk. 3. Se till att spolarmarna kan rotera fritt 4. Slå på huvudströmbrytaren 5. Stäng luckan 6. Välj program och tryck på start Miniprogramguide Program Testat program Tryck Program Grytdisk Avspolning Snabbdisk Normaldisk Tillval Så arbetar maskinen Temperatur Huvuddisk 70 C 55 C 30 C Slutskölj 70 C 60 C 2

3 INNEHÅLL Sida Snabbguide 2 Innehåll 3-4 Service & Garanti 5 Innan du diskar första gången 5 Läs igenom bruksanvisningen Var försiktig med vissa material Kontrollera inställning av luckan Kontrollera vattnets hårdhetsgrad Maskin med avhärdare Säkerhet 6 Allmänt Vinterförvaring/Transporter Överfyllnadsskydd Rengöring Förpackningsmaterial Skrotning Barnsäkerhet 6 Barnsäker disk Akta barnen! Maskindiskmedel är frätande Diskmaskinens delar 7 Tekniska uppgifter 7 Diskkorgarna 8 Panelen 9 Doseraren 9 Grundkurs Fyll korgarna rätt Dosera diskmedel Välj program Ekodisk 12 Diska bara full maskin Skölj inte innan du diskar Välj miljöanpassat diskmedel Ömtåligt diskgods 13 Ömtålig dekor Kristall/ glas Silver Bestick med klistrade handtag Trä Aluminium Plast Skydda plastföremål Standardprogram 14 Rengöring Grovsilen Finsilen Avloppspumpen Spolarmarna Luckan Sköljmedel 17 Fyll på sköljmedel Välj dosering Salt 18 Fyll på salt Inställningar 19 Inställning av vattenhårdhet Felindikationer 20 För bästa diskresultat Disken är inte ren Slöja eller fläckar på det diskade godset Har diskgodset kladdig vit/blå film Fläckar på rostfritt eller silver Fläckar går inte bort Andra funderingar Om maskinen inte fungerar 23 Maskinen startar inte Det är vatten kvar i maskinen Prestandainformation 24 3

4 Installation Förslag på hur diskmaskinen kan placeras A. Inbyggd B. Fristående C. Halvt fristående Anslutning till vatten Anslutning till el Anslutning till avlopp Att skjuta maskinen på plats A. Inställning av maskin med sex fötter (fristående diskmaskin) B. Inställning av maskin med tre eller fyra fötter C. Inställning av maskin med justerbar fot Inställning av sockel ( Endast om man har sparkplåt som tillbehör) Skruva fast maskinen Montering av tätningslist (på golvsockelns täckplåt) Obs! Inte alla modeller Inställning av avhärdare 30 Egna noteringar 31 Sökord 32 4

5 SERVICE & GARANTI I Sverige gäller Konsumentköp EHL Innan du beställer service, läs "om felsökning" på sid För service, kontakta Elektroskandia. Cylinda Service Du betalar endast lokal telefontaxa Telefonnummer se bifogat Tryggt att veta INNAN DU DISKAR FÖRSTA GÅNGEN: Läs igenom bruksanvisningen Läs igenom bruksanvisningen innan du börjar använda maskinen, särskilt avsnitten Säkerhet, Barnsäkerhet och Grundkurs. Var försiktig med vissa material Läs avsnittet Ömtåligt diskgods innan du diskar porslin med oglaserad dekor eller andra husgeråd av plast, trä eller kristall som du är rädd om. Kontrollera inställning av luckan Kontrollera att diskmaskinens lucka är korrekt inställd: öppna luckan en bit och släpp den. Stannar den exakt där du släppte den? Om inte, bör du kontrollera installationsanvisningen eller konsultera installatören. Kontrollera vattnets hårdhetsgrad Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Det har betydelse när du doserar disk- och sköljmedel. Om du har maskin med avhärdare När du vet vattenhårdheten ställer du in avhärdaren, se Avhärdare. Innan du börjar diska måste du också fylla på salt, se Salt Fyll sköljmedel Innan du startar diskmaskinen för första gången rekommenderar vi att du fyller på sköljmedel i kombidoseraren, se Sköljmedel. Se snabbguide på sidan två 5

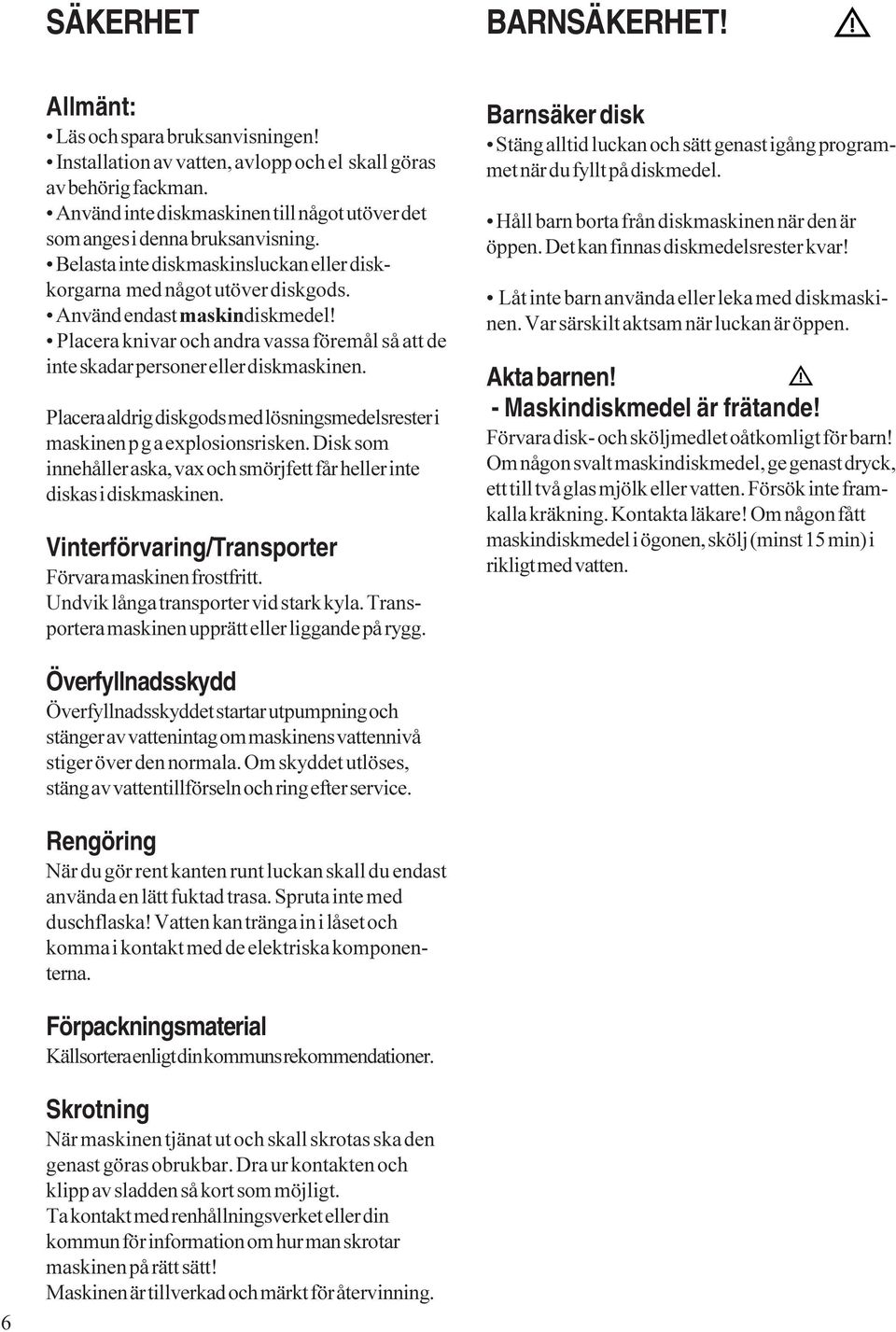

6 SÄKERHET BARNSÄKERHET! Allmänt: Läs och spara bruksanvisningen! Installation av vatten, avlopp och el skall göras av behörig fackman. Använd inte diskmaskinen till något utöver det som anges i denna bruksanvisning. Belasta inte diskmaskinsluckan eller diskkorgarna med något utöver diskgods. Använd endast maskindiskmedel! Placera knivar och andra vassa föremål så att de inte skadar personer eller diskmaskinen. Placera aldrig diskgods med lösningsmedelsrester i maskinen p g a explosionsrisken. Disk som innehåller aska, vax och smörjfett får heller inte diskas i diskmaskinen. Vinterförvaring/Transporter Förvara maskinen frostfritt. Undvik långa transporter vid stark kyla. Transportera maskinen upprätt eller liggande på rygg. Barnsäker disk Stäng alltid luckan och sätt genast igång programmet när du fyllt på diskmedel. Håll barn borta från diskmaskinen när den är öppen. Det kan finnas diskmedelsrester kvar! Låt inte barn använda eller leka med diskmaskinen. Var särskilt aktsam när luckan är öppen. Akta barnen! - Maskindiskmedel är frätande! Förvara disk- och sköljmedlet oåtkomligt för barn! Om någon svalt maskindiskmedel, ge genast dryck, ett till två glas mjölk eller vatten. Försök inte framkalla kräkning. Kontakta läkare! Om någon fått maskindiskmedel i ögonen, skölj (minst 15 min) i rikligt med vatten. Överfyllnadsskydd Överfyllnadsskyddet startar utpumpning och stänger av vattenintag om maskinens vattennivå stiger över den normala. Om skyddet utlöses, stäng av vattentillförseln och ring efter service. Rengöring När du gör rent kanten runt luckan skall du endast använda en lätt fuktad trasa. Spruta inte med duschflaska! Vatten kan tränga in i låset och komma i kontakt med de elektriska komponenterna. Förpackningsmaterial Källsortera enligt din kommuns rekommendationer. 6 Skrotning När maskinen tjänat ut och skall skrotas ska den genast göras obrukbar. Dra ur kontakten och klipp av sladden så kort som möjligt. Ta kontakt med renhållningsverket eller din kommun för information om hur man skrotar maskinen på rätt sätt! Maskinen är tillverkad och märkt för återvinning.

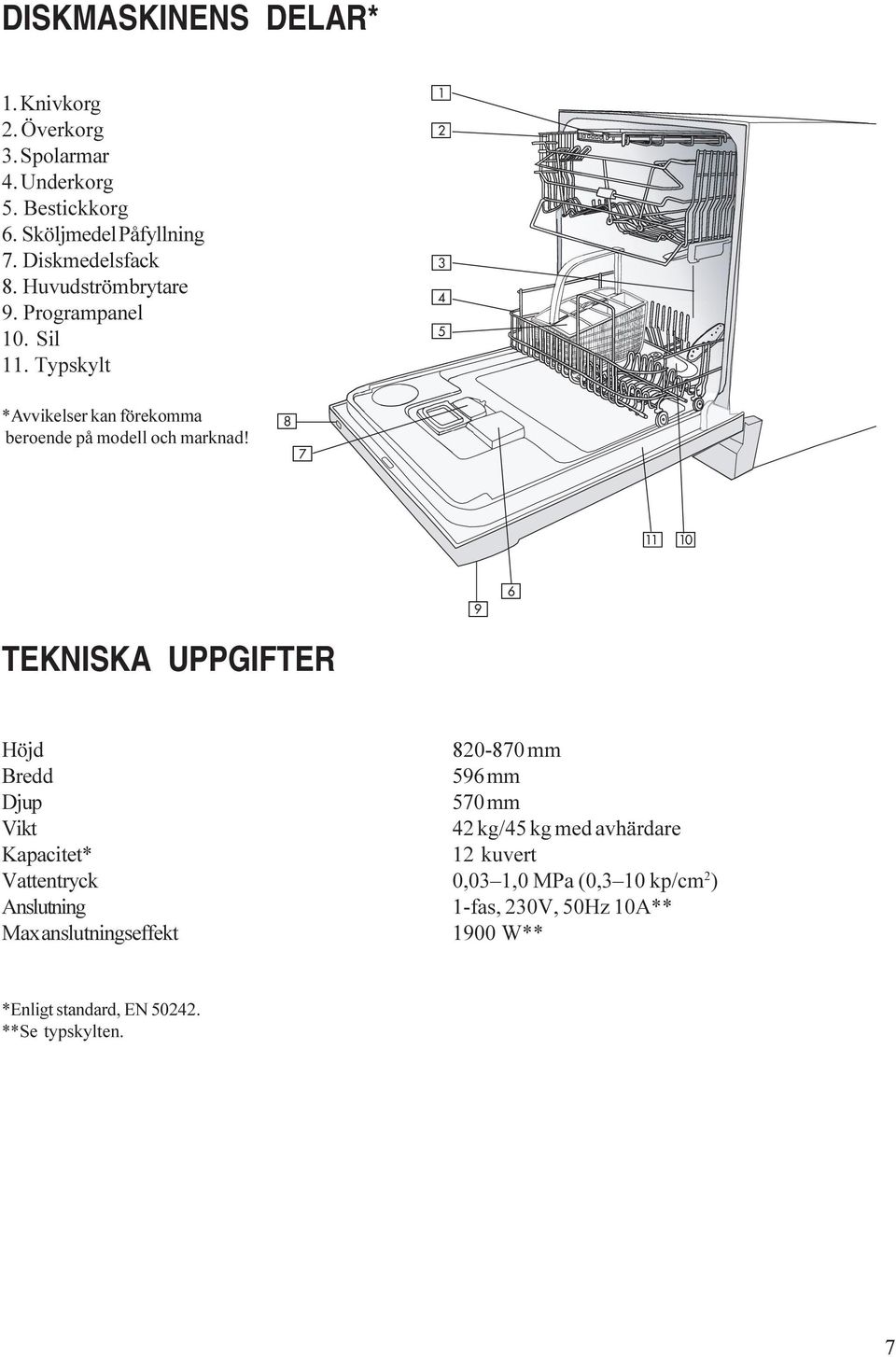

7 DISKMASKINENS DELAR* 1. Knivkorg 2. Överkorg 3. Spolarmar 4. Underkorg 5. Bestickkorg 6. Sköljmedel Påfyllning 7. Diskmedelsfack 8. Huvudströmbrytare 9. Programpanel 10. Sil 11. Typskylt *Avvikelser kan förekomma beroende på modell och marknad! TEKNISKA UPPGIFTER Höjd Bredd Djup Vikt Kapacitet* Vattentryck Anslutning Max anslutningseffekt mm 596 mm 570 mm 42 kg/45 kg med avhärdare 12 kuvert 0,03 1,0 MPa (0,3 10 kp/cm 2 ) 1-fas, 230V, 50Hz 10A** 1900 W** *Enligt standard, EN **Se typskylten. 7

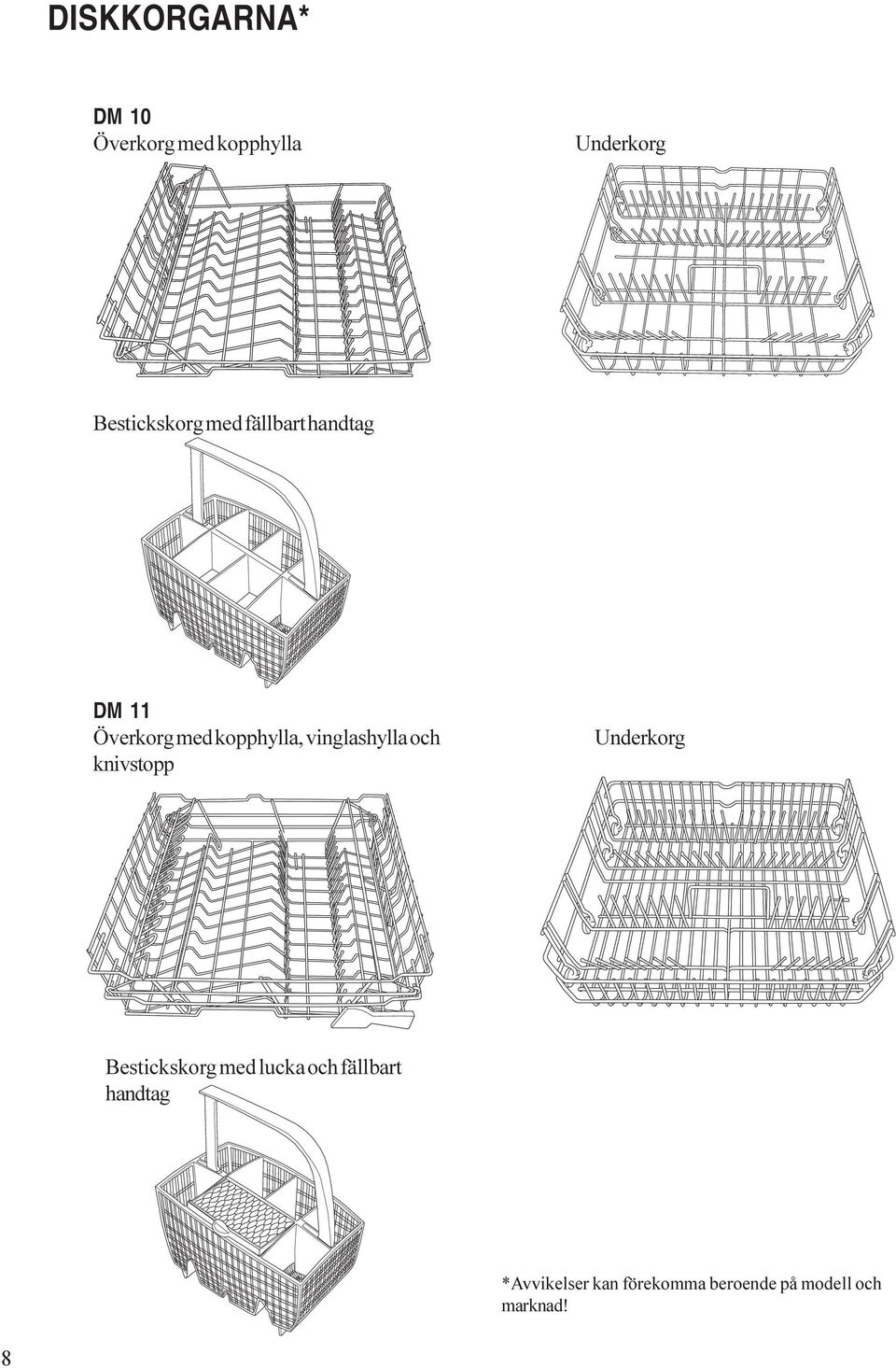

8 DISKKORGARNA* DM 10 Överkorg med kopphylla Underkorg Bestickskorg med fällbart handtag DM 11 Överkorg med kopphylla, vinglashylla och knivstopp Underkorg Bestickskorg med lucka och fällbart handtag *Avvikelser kan förekomma beroende på modell och marknad! 8

9 PANELEN Program Start Stop 1. Programväljare 2. Grytdisk 3. Normaldisk 4. Snabbdisk 5. Avspolning 6. Start/ stop DOSERAREN Fack för huvuddiskmedel 2. Fack för fördiskmedel 3. Kontrollöga för sköljmedel 4. Lock för sköljmedel 5. Lucka för diskmedelfack 4 5 9

10 GRUNDKURS Här följer en steg-för-steg-instruktion som hjälper dig till bästa möjliga diskresultat. Fyll korgarna rätt! Din diskmaskin har Super Cleaning System. Du behöver därför inte skölja disken innan du diskar. Ta bara bort större matrester och skräp. Bekvämt och miljövänligt! Placera glas, koppar, skålar och assietter och fat i överkorgen. OBS! Vänd alla smutsiga ytor inåt eller nedåt! Dosera diskmedel Diskmedel skall doseras efter vattnets hårdhetsgrad. Följ doseringsanvisningarna på diskmedelsförpackningen. Har du maskin med avhärdare dosera som om du har mjukt vatten. Häll diskmedlet i diskmedelsfacket. Det finns ett fack för fördisk och ett för huvuddisk, se Doseraren. Ring diskmedelstillverkaren om du har frågor rörande diskmedel. VARNING! Akta barnen! - Maskindiskmedel är frätande. Placera tallrikar, assietter, uppläggningsfat, kastruller och bestick (i bestickkorgen) i underkorgen. OBS! Använd endast maskindiskmedel Handdiskmedel kan inte användas eftersom skumbildningen hindrar maskinens arbete. Ställ besticken med skaften nedåt och så spridda som möjligt. Se till att skedar inte ligger i varandra. Placera inte bestick av olika material - t ex silver och rostfritt i samma fack (risk för fläckar). Kontrollera att spolarmarna kan röra sig fritt. Se Ömtåligt diskgods, om du vill diska föremål som kan vara ömtåliga. 10

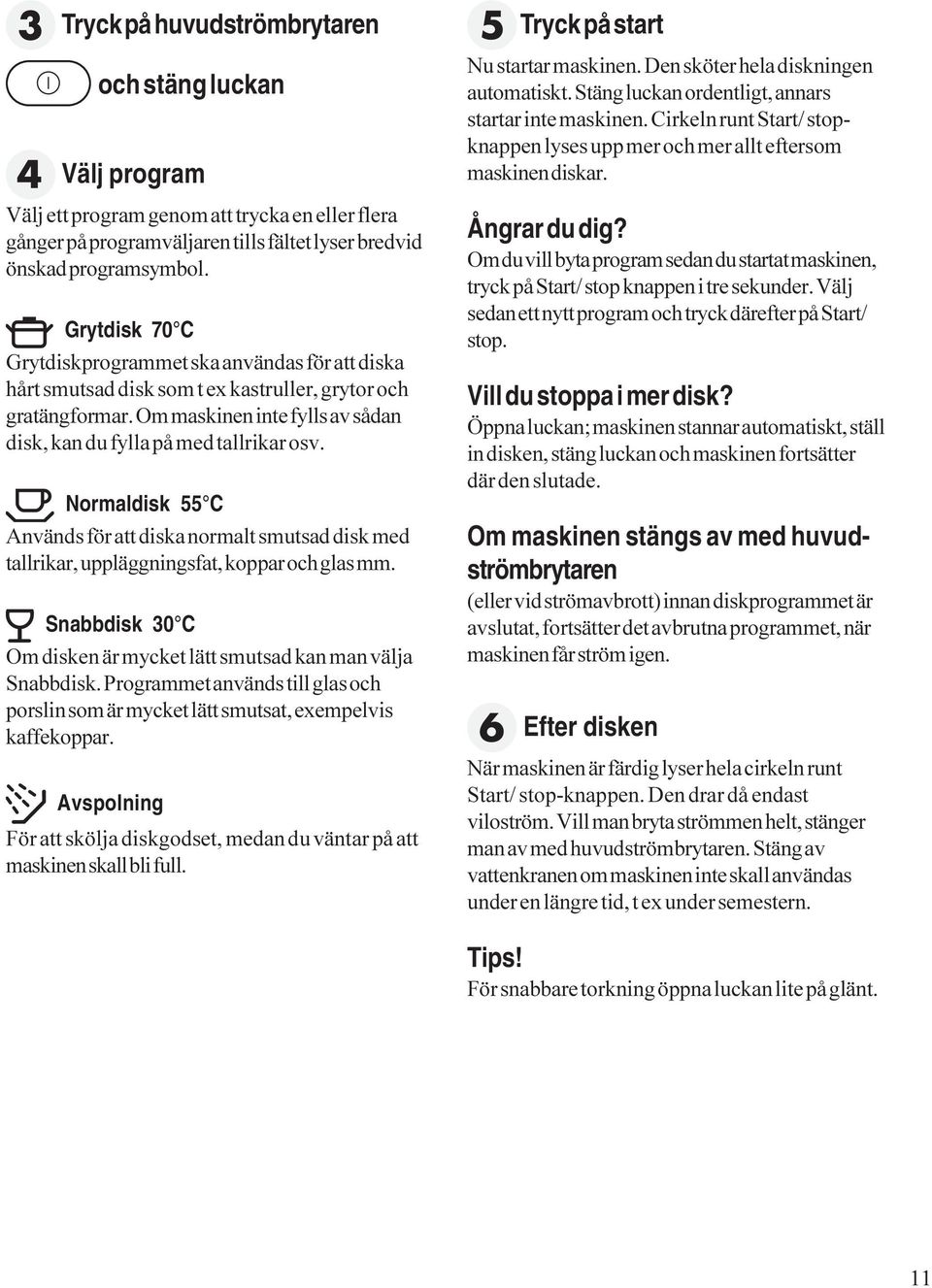

11 Tryck på huvudströmbrytaren och stäng luckan Välj program Välj ett program genom att trycka en eller flera gånger på programväljaren tills fältet lyser bredvid önskad programsymbol. Grytdisk 70 C Grytdiskprogrammet ska användas för att diska hårt smutsad disk som t ex kastruller, grytor och gratängformar. Om maskinen inte fylls av sådan disk, kan du fylla på med tallrikar osv. Normaldisk 55 C Används för att diska normalt smutsad disk med tallrikar, uppläggningsfat, koppar och glas mm. Snabbdisk 30 C Om disken är mycket lätt smutsad kan man välja Snabbdisk. Programmet används till glas och porslin som är mycket lätt smutsat, exempelvis kaffekoppar. Avspolning För att skölja diskgodset, medan du väntar på att maskinen skall bli full. Tryck på start Nu startar maskinen. Den sköter hela diskningen automatiskt. Stäng luckan ordentligt, annars startar inte maskinen. Cirkeln runt Start/ stopknappen lyses upp mer och mer allt eftersom maskinen diskar. Ångrar du dig? Om du vill byta program sedan du startat maskinen, tryck på Start/ stop knappen i tre sekunder. Välj sedan ett nytt program och tryck därefter på Start/ stop. Vill du stoppa i mer disk? Öppna luckan; maskinen stannar automatiskt, ställ in disken, stäng luckan och maskinen fortsätter där den slutade. Om maskinen stängs av med huvudströmbrytaren (eller vid strömavbrott) innan diskprogrammet är avslutat, fortsätter det avbrutna programmet, när maskinen får ström igen. Efter disken När maskinen är färdig lyser hela cirkeln runt Start/ stop-knappen. Den drar då endast viloström. Vill man bryta strömmen helt, stänger man av med huvudströmbrytaren. Stäng av vattenkranen om maskinen inte skall användas under en längre tid, t ex under semestern. Tips! För snabbare torkning öppna luckan lite på glänt. 11

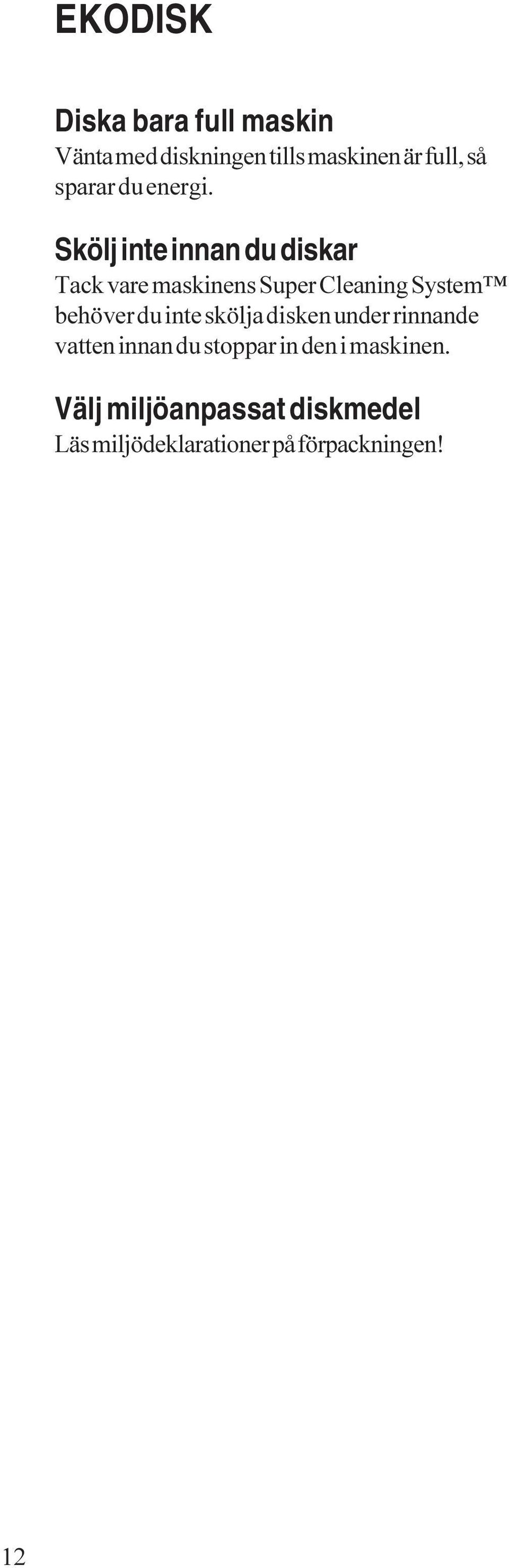

12 EKODISK Diska bara full maskin Vänta med diskningen tills maskinen är full, så sparar du energi. Skölj inte innan du diskar Tack vare maskinens Super Cleaning System behöver du inte skölja disken under rinnande vatten innan du stoppar in den i maskinen. Välj miljöanpassat diskmedel Läs miljödeklarationer på förpackningen! 12

13 ÖMTÅLIGT DISKGODS En del husgeråd tål inte att maskindiskas. Orsakerna kan vara flera. Vissa material tål inte stark värme, andra kan skadas av maskindiskmedlet. Ömtålig dekor Porslin med dekor som ligger ovanpå glasyren (godset känns då strävt) bör inte maskindiskas. Kristall/ glas Placera föremålen så att de inte stöter samman under diskningen. Antika och mycket ömtåliga föremål bör inte diskas i maskin. Silver Föremål av silver och rostfritt bör inte komma i beröring med varann, eftersom silvret då kan missfärgas. Trä Träföremål bör endast maskindiskas om de är märkta Maskindisk. Aluminium Aluminium kan mattas av maskindisk. Aluminiumkastruller av god kvalitet kan dock maskindiskas, även om man får räkna med en minskad högglans. Plast Vissa plastsorter tål inte den höga temperaturen vid maskindiskning. För att skydda plastföremål Välj något av programmen Normaldisk eller Snabbdisk. Ej Grytdisk. Bestick med klistrade handtag Vissa typer av lim tål inte maskindisk. Handtagen kan i sådana fall lossna. 13

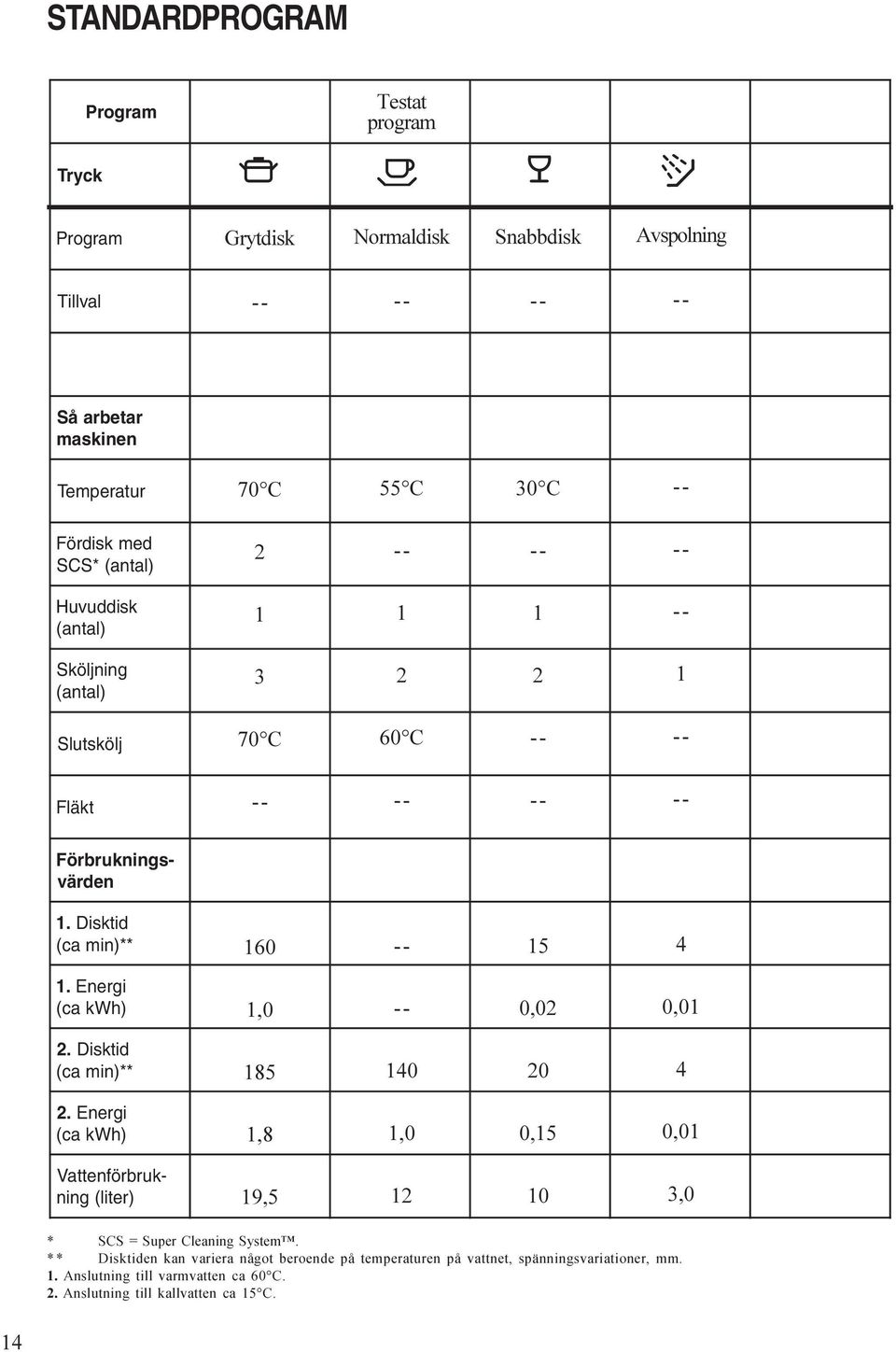

14 STANDARDPROGRAM Program Testat program Tryck Program Grytdisk Normaldisk Snabbdisk Avspolning Tillval Så arbetar maskinen Temperatur 70 C 55 C 30 C Fördisk med SCS* (antal) 2 Huvuddisk (antal) Sköljning (antal) Slutskölj 70 C 60 C Fläkt Förbrukningsvärden 1. Disktid (ca min)** Energi (ca kwh) 1,0 0,02 0,01 2. Disktid (ca min)** Energi (ca kwh) 1,8 1,0 0,15 0,01 Vattenförbrukning (liter) 19, ,0 * SCS = Super Cleaning System. ** Disktiden kan variera något beroende på temperaturen på vattnet, spänningsvariationer, mm. 1. Anslutning till varmvatten ca 60 C. 2. Anslutning till kallvatten ca 15 C. 14

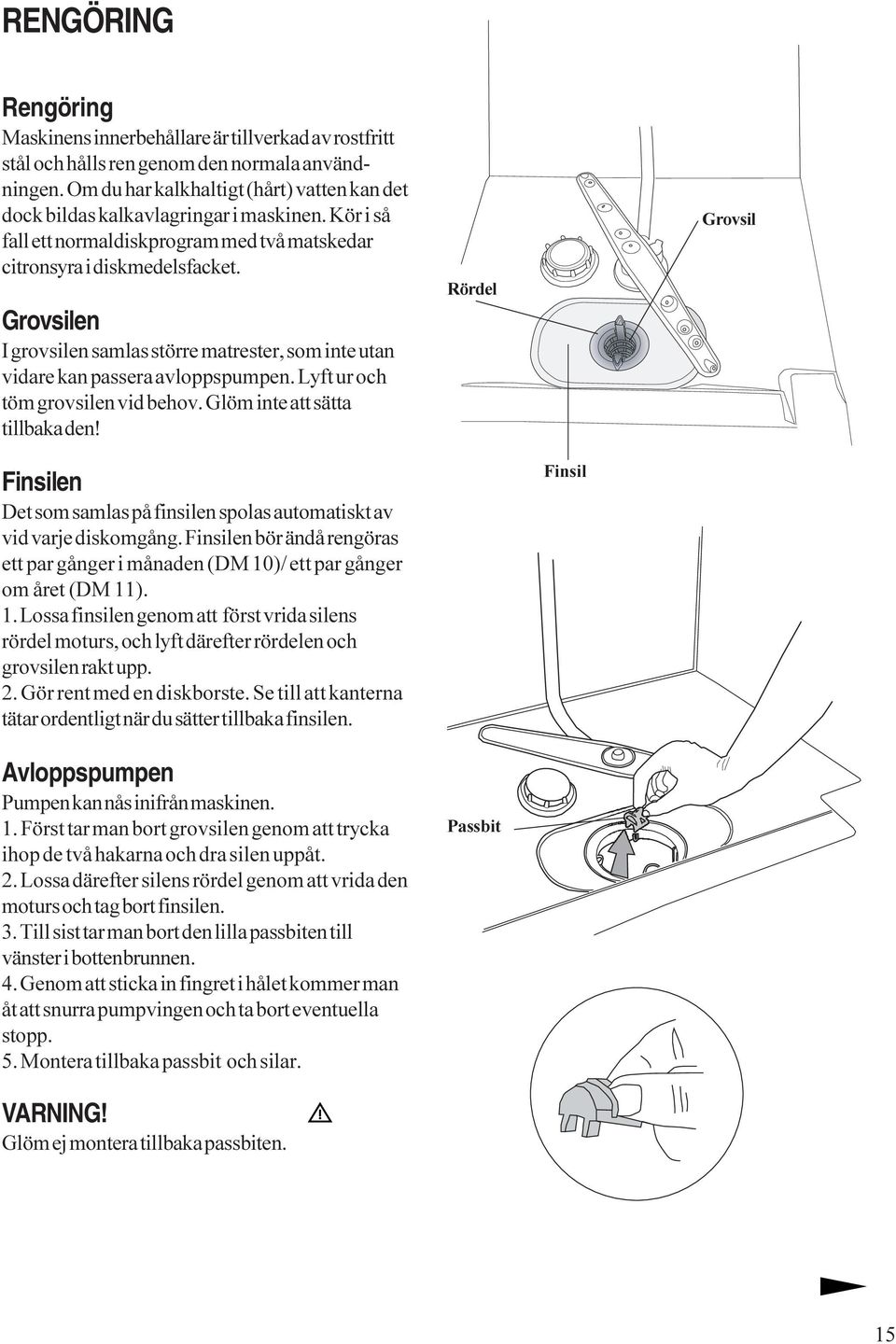

15 RENGÖRING Rengöring Maskinens innerbehållare är tillverkad av rostfritt stål och hålls ren genom den normala användningen. Om du har kalkhaltigt (hårt) vatten kan det dock bildas kalkavlagringar i maskinen. Kör i så fall ett normaldiskprogram med två matskedar citronsyra i diskmedelsfacket. Grovsilen I grovsilen samlas större matrester, som inte utan vidare kan passera avloppspumpen. Lyft ur och töm grovsilen vid behov. Glöm inte att sätta tillbaka den! Rördel Grovsil Finsilen Det som samlas på finsilen spolas automatiskt av vid varje diskomgång. Finsilen bör ändå rengöras ett par gånger i månaden (DM 10)/ ett par gånger om året (DM 11). 1. Lossa finsilen genom att först vrida silens rördel moturs, och lyft därefter rördelen och grovsilen rakt upp. 2. Gör rent med en diskborste. Se till att kanterna tätar ordentligt när du sätter tillbaka finsilen. Finsil Avloppspumpen Pumpen kan nås inifrån maskinen. 1. Först tar man bort grovsilen genom att trycka ihop de två hakarna och dra silen uppåt. 2. Lossa därefter silens rördel genom att vrida den moturs och tag bort finsilen. 3. Till sist tar man bort den lilla passbiten till vänster i bottenbrunnen. 4. Genom att sticka in fingret i hålet kommer man åt att snurra pumpvingen och ta bort eventuella stopp. 5. Montera tillbaka passbit och silar. Passbit VARNING! Glöm ej montera tillbaka passbiten. 15

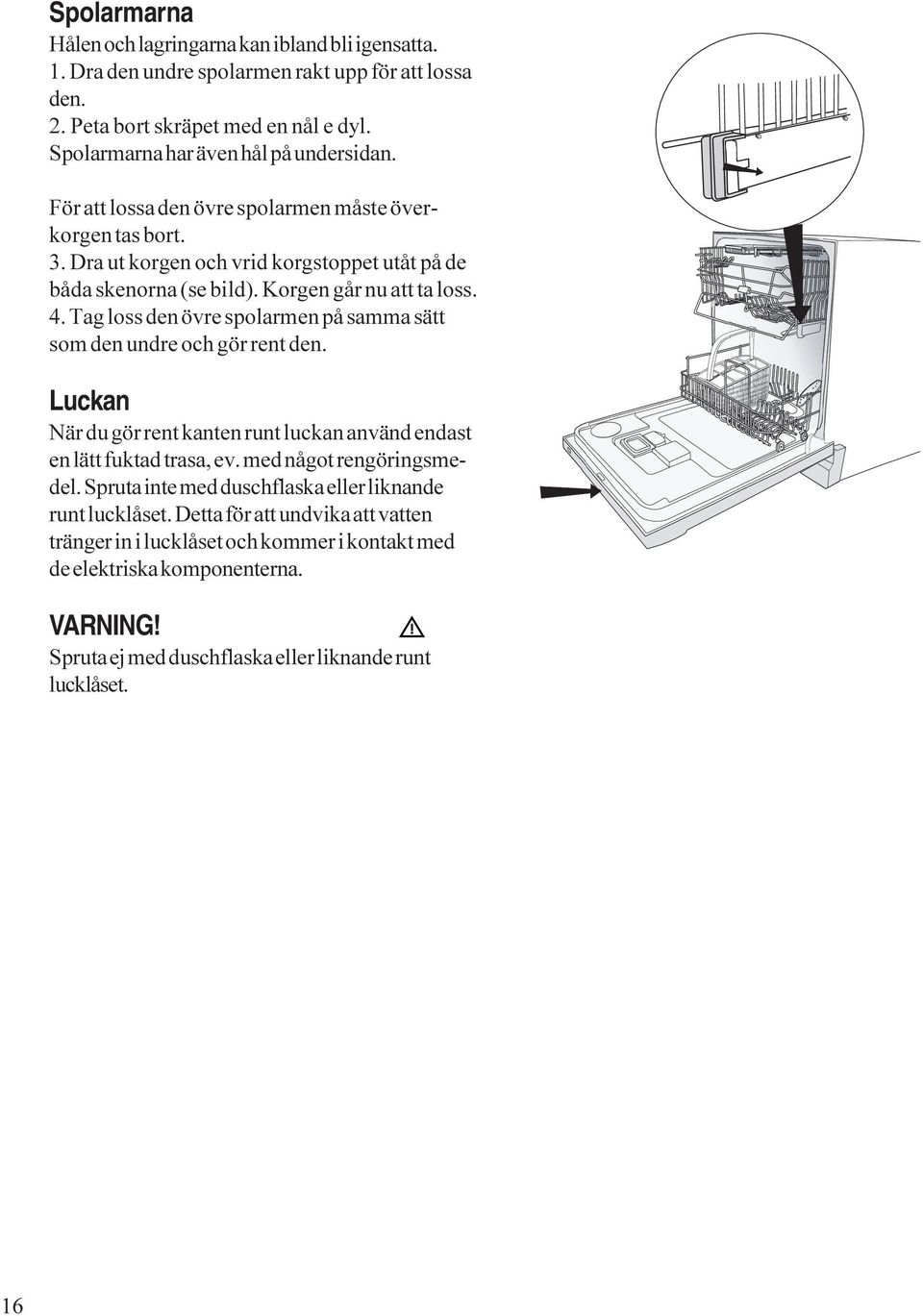

16 Spolarmarna Hålen och lagringarna kan ibland bli igensatta. 1. Dra den undre spolarmen rakt upp för att lossa den. 2. Peta bort skräpet med en nål e dyl. Spolarmarna har även hål på undersidan. För att lossa den övre spolarmen måste överkorgen tas bort. 3. Dra ut korgen och vrid korgstoppet utåt på de båda skenorna (se bild). Korgen går nu att ta loss. 4. Tag loss den övre spolarmen på samma sätt som den undre och gör rent den. Luckan När du gör rent kanten runt luckan använd endast en lätt fuktad trasa, ev. med något rengöringsmedel. Spruta inte med duschflaska eller liknande runt lucklåset. Detta för att undvika att vatten tränger in i lucklåset och kommer i kontakt med de elektriska komponenterna. VARNING! Spruta ej med duschflaska eller liknande runt lucklåset. 16

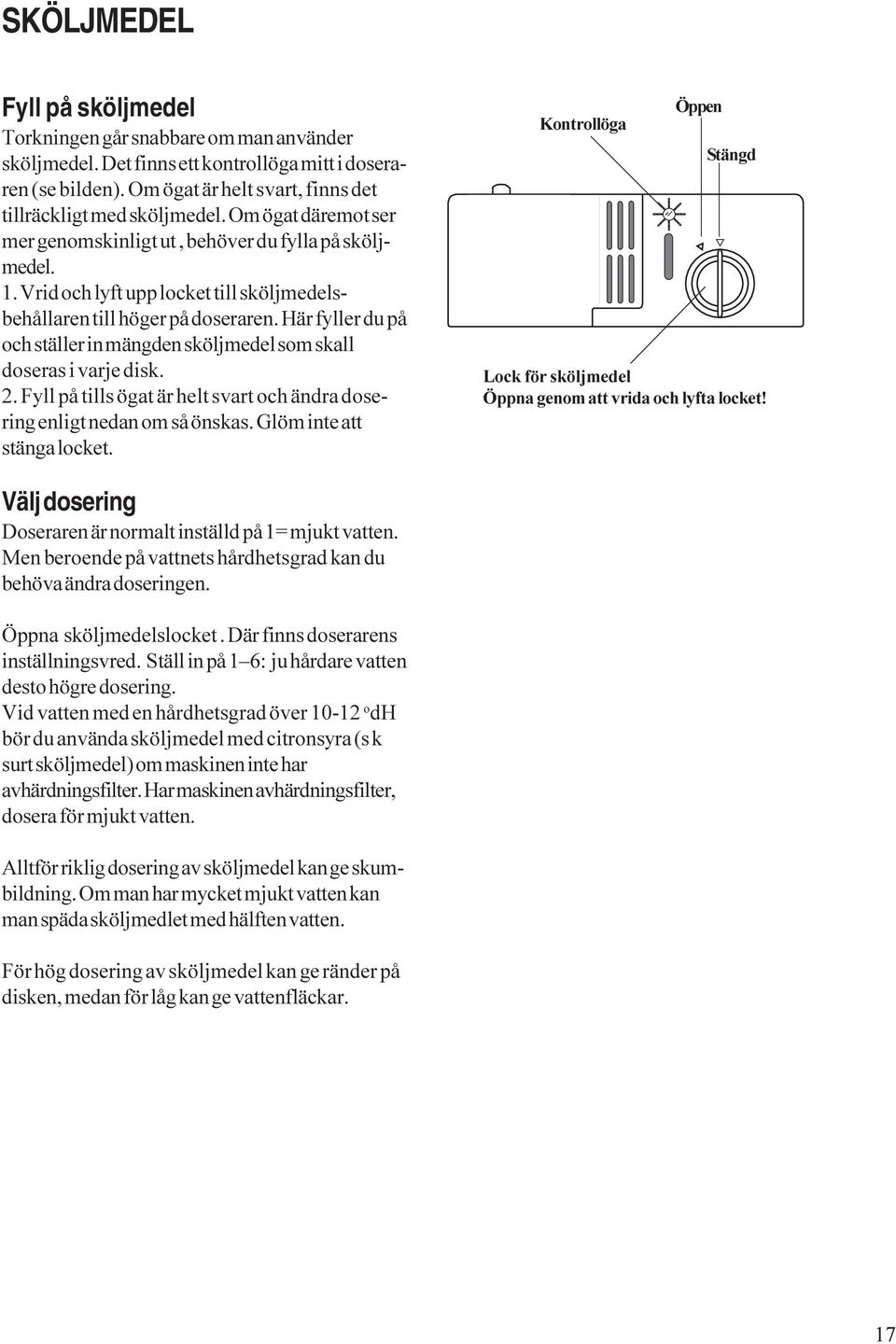

17 SKÖLJMEDEL Fyll på sköljmedel Torkningen går snabbare om man använder sköljmedel. Det finns ett kontrollöga mitt i doseraren (se bilden). Om ögat är helt svart, finns det tillräckligt med sköljmedel. Om ögat däremot ser mer genomskinligt ut, behöver du fylla på sköljmedel. 1. Vrid och lyft upp locket till sköljmedelsbehållaren till höger på doseraren. Här fyller du på och ställer in mängden sköljmedel som skall doseras i varje disk. 2. Fyll på tills ögat är helt svart och ändra dosering enligt nedan om så önskas. Glöm inte att stänga locket. Kontrollöga Öppen Stängd Lock för sköljmedel Öppna genom att vrida och lyfta locket! Välj dosering Doseraren är normalt inställd på 1= mjukt vatten. Men beroende på vattnets hårdhetsgrad kan du behöva ändra doseringen. Öppna sköljmedelslocket. Där finns doserarens inställningsvred. Ställ in på 1 6: ju hårdare vatten desto högre dosering. Vid vatten med en hårdhetsgrad över o dh bör du använda sköljmedel med citronsyra (s k surt sköljmedel) om maskinen inte har avhärdningsfilter. Har maskinen avhärdningsfilter, dosera för mjukt vatten. Alltför riklig dosering av sköljmedel kan ge skumbildning. Om man har mycket mjukt vatten kan man späda sköljmedlet med hälften vatten. För hög dosering av sköljmedel kan ge ränder på disken, medan för låg kan ge vattenfläckar. 17

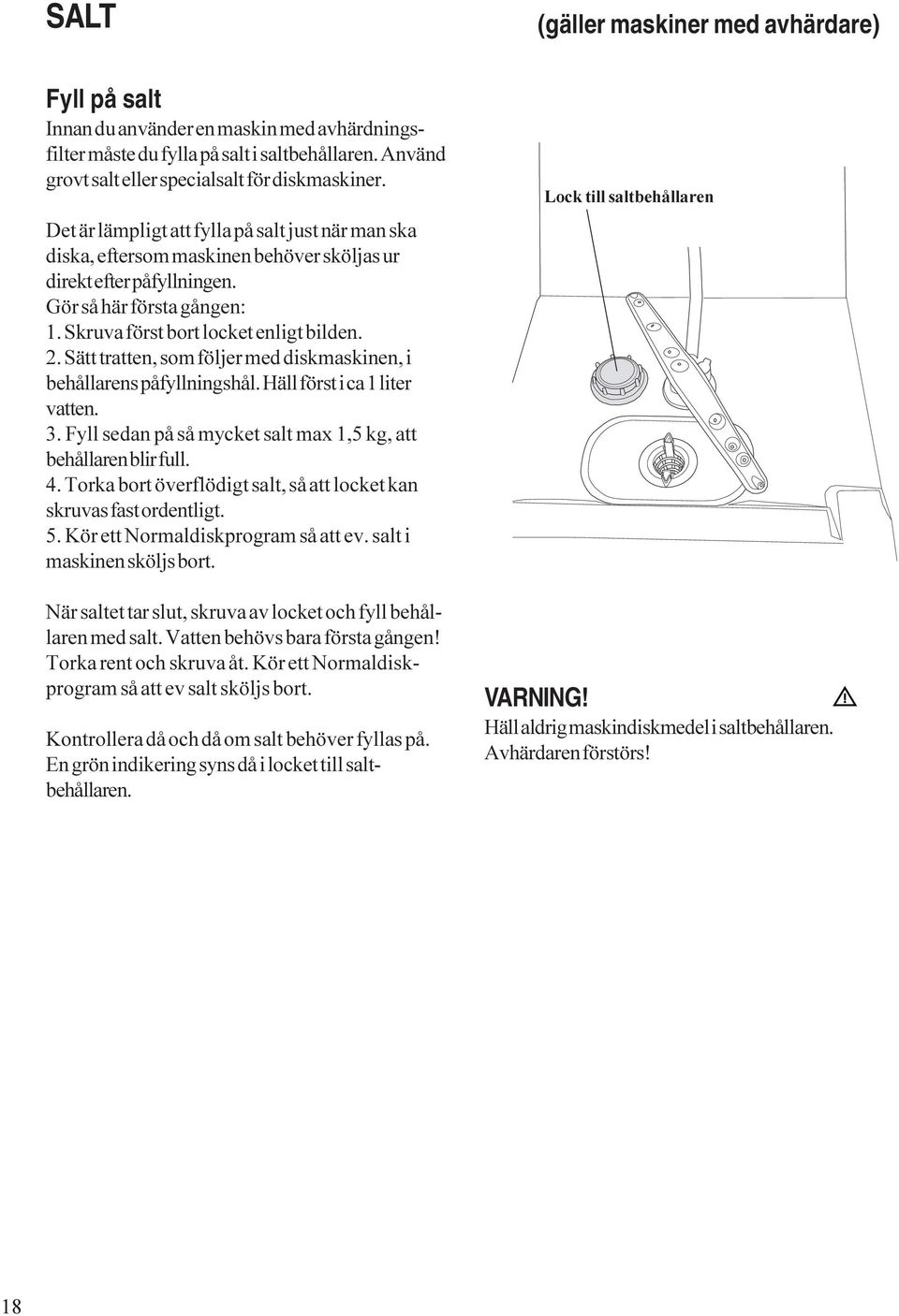

18 SALT (gäller maskiner med avhärdare) Fyll på salt Innan du använder en maskin med avhärdningsfilter måste du fylla på salt i saltbehållaren. Använd grovt salt eller specialsalt för diskmaskiner. Det är lämpligt att fylla på salt just när man ska diska, eftersom maskinen behöver sköljas ur direkt efter påfyllningen. Gör så här första gången: 1. Skruva först bort locket enligt bilden. 2. Sätt tratten, som följer med diskmaskinen, i behållarens påfyllningshål. Häll först i ca 1 liter vatten. 3. Fyll sedan på så mycket salt max 1,5 kg, att behållaren blir full. 4. Torka bort överflödigt salt, så att locket kan skruvas fast ordentligt. 5. Kör ett Normaldiskprogram så att ev. salt i maskinen sköljs bort. När saltet tar slut, skruva av locket och fyll behållaren med salt. Vatten behövs bara första gången! Torka rent och skruva åt. Kör ett Normaldiskprogram så att ev salt sköljs bort. Kontrollera då och då om salt behöver fyllas på. En grön indikering syns då i locket till saltbehållaren. Lock till saltbehållaren VARNING! Häll aldrig maskindiskmedel i saltbehållaren. Avhärdaren förstörs! 18

19 INSTÄLLNINGAR Inställning av vattenhårdhet Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhårdhet vid leverans. L2 L3 L6 L7 L1 Program L4 L5 Start Stop 1. Stäng av maskinen med huvudströmbrytaren. 2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen. 3. Släppbåda knapparna och L7 lampan blinkar. 4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen. Inställning dh fh Alla släckta 0-5* 0-9* L1 tänd L1, L2 tända L1, L2, L3 tända L1, L2, L3, L4 tända L1, L2, L3, L4, L5 tända L1, L2, L3, L4, L5, L6 tända 45 och uppåt 80 och uppåt 5. Bekräfta valet genom att trycka på Start/ stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar tills du önskar göra en ändring. 19

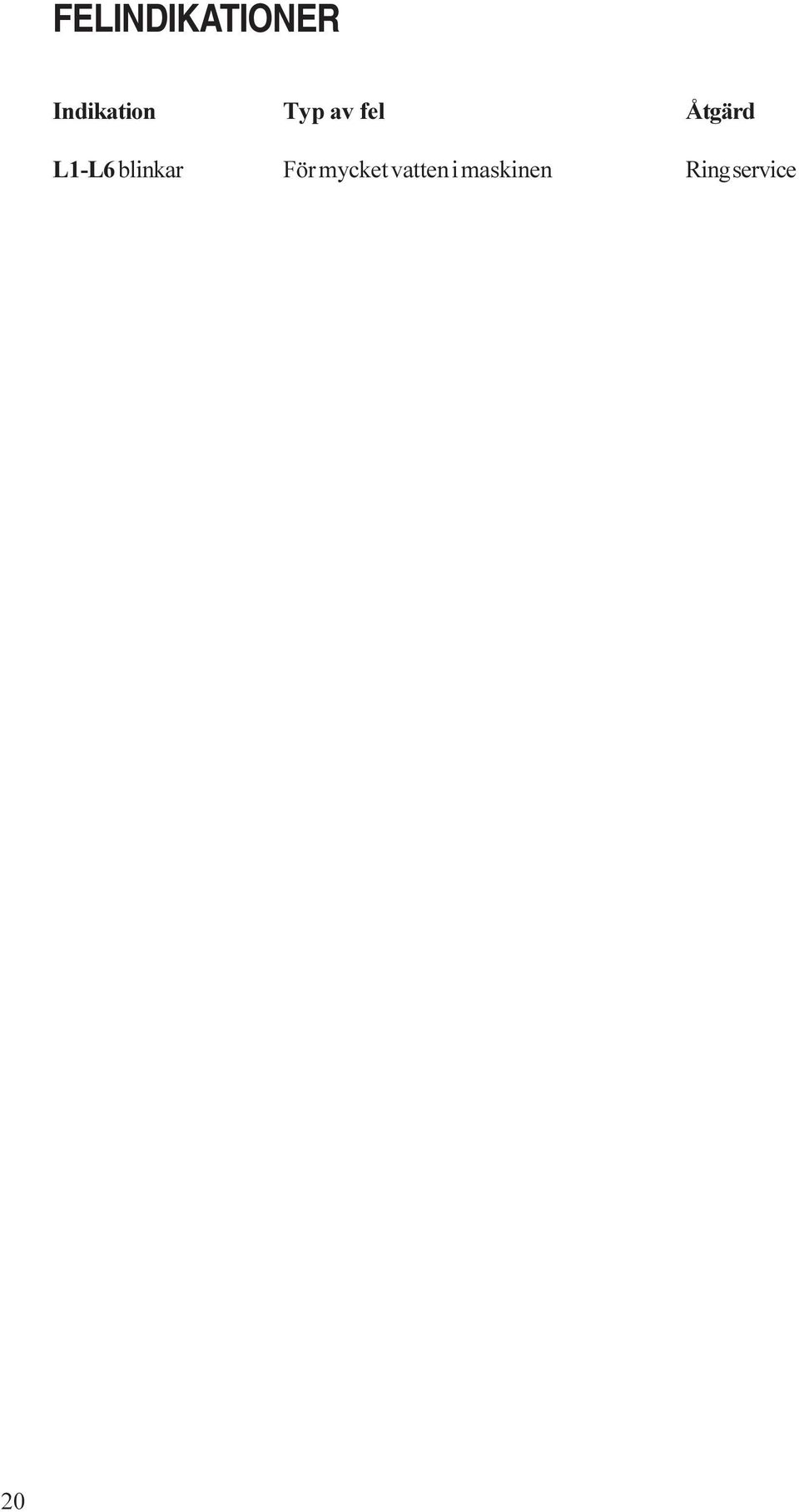

20 FELINDIKATIONER Indikation Typ av fel Åtgärd L1-L6 blinkar För mycket vatten i maskinen Ring service 20

21 FÖR BÄSTA DISKRESULTAT Disken är inte ren Tänkbara orsaker Spolarmarna hindras i sin rörelse av nedstickande föremål. Kontrollera också att inte hålen i spolarmarna är igensatta. Spolarmarna bromsas av t ex sandkorn på lagringarna. Snurra på spolarmen. Om den löper trögt, lyft av den och torka rent runt fästet. Gammalt diskmedel. Använd inte gammalt eller stelnat diskmedel. Förvara diskmedlet torrt och kallt och i sluten förpackning. Obs! Diskmedel är en färskvara! Undvik storförpackningar. Dåligt diskmedel, prova ett annat. Felaktig dosering av diskmedel. Kontrollera att du doserar efter vattnets hårdhetsgrad. Finsilen sitter inte fast ordentligt, om den är smutsig rengör den. För svagt diskprogram. Byt till ett kraftigare program med högre temperatur. Felaktigt lastat gods. Se till att smutsiga ytor är vända inåt och nedåt. Slöja eller fläckar på det diskade godset Tänkbara orsaker För att få reda på orsaken till slöjan kan du testa, först med destillerat vatten: droppa på, gnugga och torka. Rent? I så fall kan slöjan bero på något av följande: glas och koppar har vält under diskningen avhärdaren läcker salt kontrollera att locket är ordentligt tillskruvat, annars begär service felaktigt inställd sköljmedelsdoserare - justera, se Sköljmedel Blev det inte rent med destillerat vatten? Testa då med citronsyra: lös 1 tsk citronsyra i 1 dl kokande vatten. Droppa på, gnugga och torka av. Blev det rent med citronsyra? I så fall kan orsaken vara något av följande: felaktig eller felinställd avhärdare, justera se Inställningar fel typ av salt, byt salt saltbehållaren är tom, påfyllning se Salt mycket hårt vatten, kompensera med surt sköljmedel fosfatfritt diskmedel i kombination med hårt vatten Inte rent i citronsyratestet heller? Då är orsaken troligen för hög temperatur och/eller för mycket diskmedel. En sådan slöja, så kallad etsning, kan tyvärr inte åtgärdas bara förebyggas! Diska glasen i låg temperatur och dosera diskmedel med försiktighet. Kontakta diskmedelstillverkaren. 21

22 Har diskgodset en kladdig vit/blå film Tänkbara orsaker För hög sköljmedelskoncentration. Ändra doseringen, se Sköljmedel. Har du mycket mjukt vatten behöver du eventuellt späda sköljmedlet med hälften vatten, se Sköljmedel. Fläckar på rostfritt eller silver Tänkbara orsaker Vissa matrester såsom senap, majonäs, citron, vinäger, salt och dressing kan orsaka fläckar på rostfritt om de lämnas kvar en längre tid. Skölj bort den här sortens matrester om du inte skall köra maskinen genast. Allt rostfritt kan ge fläckar på silver om de kommer i kontakt under diskningen. Aluminium kan ge märken på annat gods om de kommer i kontakt under diskningen. Fläckar går inte bort Tänkbara orsaker Diskmedel utan klor (som rekommederas av miljöskäl) kan misslyckas med att bleka svåra fläckar som t ex te och läppstift. Andra funderingar Slagljud vid diskning spolarm tar i diskgodset. Slamrande ljud vid diskning disken är inte rätt placerad. 22

23 OM MASKINEN INTE FUNGERAR Om maskinen inte fungerar bör du först kontrollera om det kan bero på något enkelt fel, som du själv kan rätta till. Sök felet med hjälp av beskrivningen nedan. Maskinen startar inte Tänkbara orsaker Du har glömt att slå på huvudströmbrytaren Luckan är inte ordentligt stängd. En "propp" (säkring) har gått. Stickproppen sitter inte i vägguttaget. Vattenkranen är inte öppnad. Det är vatten kvar i maskinen Om maskinen tar in för mycket vatten, startar avloppspumpen automatiskt. Om vattnet trots detta inte pumpas ut, kan felet ha någon av dessa orsaker: Tänkbara orsaker Stopp i avloppsslangen. Kontrollera att ingenting fastnat där avloppsslangen är ansluten till diskbänkens vattenlås. Det kan fastna skräp mot anslutningsrörets mynning. Kontrollera dessutom att det konformade anslutningsröret är kapat så att den invändiga diametern blir så stor som möjligt, dock minst 16 mm. Veck på avloppsslangen. Kontrollera att slangen inte har några veck eller hårda böjar. Silarna igensatta. Rensa grovsil, finsil och filter. Avloppspumpen igensatt. Rensa pumpen. Kontrollera att passbiten sitter rätt till vänster i bottenbrunnen vid avloppspumpen. 23

24 PRESTANDAINFORMATION Dosering vid test Grytdisk/Normaldisk Huvuddisk 20 gram Standard diskmedel. Sköljmedelsdosering 3. Energimärkning Europa: EN Diskprogram: Normaldisk 55 C kort tork. Programtid: 140 minuter. Anslutning: Kallvatten Testmetod ljudmätning: IEC Exempel på lastning av diskmaskinen EN EN Tekniska uppgifter Höjd: Bredd: Vikt: Kapacitet: Vattentryck: Anslutning: Anslutningseffekt: *Vikten kan variera p g a olika specifikationer mm 596 mm 42 kg* 45 kg med avhärdare* 12 IEC-kuvert 0,03 1,0 MPa 0,3 10 kp/cm 2 (Bar) N/cm 2 Se typskylt Se typskylt 24

25 INSTALLATION Förslag hur diskmaskinen kan placeras Diskmaskinen kan placeras som inbyggd, helt fristående eller halvt fristående. VARNING! Anslutning till el, vatten och avlopp ska utföras av en person med erforderlig kompetens. Inbyggd installation A. Inbyggd Diskmaskinen kan byggas in under en bänkskiva med arbetshöjden mm. Breddmåttet måste vara minst 600 mm. För mer mått se bild B. Fristående En fristående maskin måste förses med tippskydd. Det består av två fästjärn, som skruvas fast enligt bilden. Därefter skjuter man in maskinen så att fästjärnen griper om de bakre fötterna. Maskinen kan nu inte tippa, om den öppna luckan belastas. Om maskinen placeras helt fristående, bör både sidoplåtar och bänkskiva monteras. Tillbehören kan köpas där du köpt diskmaskinen. Fristående installation C. Halvt fristående Om man placerar maskinen så att någondera sidan blir synlig, kan man montera en sidoplåt. Tillbehör kan köpas där du köpt diskmaskinen VARNING! En helt fristående maskin måste förses med tippskydd. 25

26 Anslutning till vatten På tilloppsledningen ska finnas en avstängningskran. Kranen ska vara placerad ovanpå diskbänken eller i framkanten av diskbänksskåpet. Inloppsröret har en koppling med 1/2 eller 3/4 invändig gänga beroende på land. När installationen är klar, ska man öppna avstängningskranen och låta trycket stå på en stund och kontrollera att alla anslutningar är täta. Anslutning till el Maskin utrustad med sladd och stickkontakt skall anslutas till jordat uttag. Reparation och underhåll som berör säkerhet eller prestanda, skall utföras av behörig fackman. Tekniska data Se typskylten på luckans högra sida. VARNING! Sladden måste vara urdragen eller eluttaget spänningslöst under arbetet! Anslutning till avlopp Avloppsslangen leds till en anslutningsnippel vid diskbänkens vattenlås, se bilder ovan. Observera att slangen måste fästas i höjd med diskbänkens undersida - annars kan diskvatten från diskhon rinna ner i diskmaskinen, se bild. Avloppsslangen träs på ett konformat anslutningsrör vid diskbänkens vattenlås. Det konformade röret måste kapas till en invändig diameter av minst 16 mm. Avloppsslangen får förlängas med högst 3 m. Eventuella skarvkopplingar och skarvrör måste ha en inre diameter av minst 16 mm. Ingen del av avloppsslangen får ligga högre än 950 mm över golvet. Slangen får inte ledas direkt till golvbrunn eller liknande. I så fall kan slangen fungera som en sughävert som tömmer maskinen. Slangen måste alltid mynna ut minst 350 mm över golvet. Anslutning till avlopp OBS! Slangen måste fästas i höjd med diskbänkens undersida Avvikelser kan förekomma beroende på modell och marknad. 26

27 Att skjuta maskinen på plats A. Inställning av maskin med 6 fötter (fristående diskmaskin) 1. Justera maskinens höjd med de fyra stålföttterna. 2. Lås fötterna med muttrarna. OBS! Maskinen får inte luta mer 5mm. B. Inställning av maskin med tre eller fyra fötter 1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken. 2. Montera glidfötterna på maskinen. Stålfötter Steel feet 3. Efter att stålfötterna är justerade, skruva ner de två gummifötterna tätt mot golvet. Gummifötterna fungerar nu som tippskydd. 3. Mät höjden från golvet till maskinens överkant. 4. Justera samtliga fötter genom att skruva dem medurs för att höja eller moturs för att sänka. 5. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida. Dra åt låsmuttrarna (låsmuttern) på de bakre fötterna. 6. Skjut maskinen på plats. 7. Finjustera de främre fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna. C. Inställning av maskin med justerbar fot 1. Börja med att mäta höjden från golvet till underkanten av arbetsbänken. 2. Montera glidfötterna på maskinen. 3. Mät höjden från golvet till maskinens överkant. 4. Luta maskinen en aning framåt och grovjustera den bakre foten genom att skruva ställskruven på framsidan medurs för att höja eller moturs för att sänka (Se bild nedan). Använd en bred skruvmejsel alternativt en mejsel med sexkantsgrepp. 5. Justera de främre fötterna genom att vrida dem medurs för att höja eller moturs för att sänka. 6. Kontrollera att maskinens höjd motsvarar höjden från golvet till arbetsbänkens undersida. 27

28 7. Skjut maskinen på plats. 8. Finjustera fötterna (maskinen får luta högst 5 mm) och dra åt låsmuttrarna på de främre fötterna. Inställning av sockeln (Endast om man har sparkplåt som tillbehör) Maskinen har två sparkplåtar (vissa modeller). Den högre skall du använda om maskinen skall vara mm hög och sockeldjupet går att variera mellan mm. Den lägre används om maskinen skall vara mm och ett sockeldjup mellan mm. Fäst bifogad isoleringsmatta på sparkplåten (vissa modeller). Ställ in rätt sockeldjup så här 1. För de grå hakarna mot varandra och dra ut hållarna så långt som önskas. Tryck in hakarna så att de låser fast hållarna. 2. Häng sparkplåten på hållarna genom att föra in den i skårorna. För att förhindra att veck uppstår, drag i avloppslang och anslutningsrör. 28

29 Skruva fast maskinen Om maskinen skruvas i sidorna, täcker man skruvhålen med de bifogade plastpluggarna. Kontrollera efter fastsättning att de främre fötterna ligger an mot golvet. 29

30 INSTÄLLNING AV AVHÄRDARE Inställning av vattenhårdhet Du som har diskmaskin med avhärdare kan behöva ändra inställningen på den beroende på vattnets hårdhetsgrad. Ring Vattenverket i din kommun för att få reda på vilken hårdhetsgrad vattnet har. Maskinen är inställd för låg vattenhårdhet vid leverans. L2 L3 L6 L7 L1 Program L4 L5 Start Stop 1. Stäng av maskinen med huvudströmbrytaren. 2. Tryck på huvudströmbrytaren samtidigt som du håller inne Start/ stop-knappen. 3. Släppbåda knapparna och L7 lampan blinkar. 4. Välj önskad inställning (se tabell nedan) genom att trycka ett antal gånger på Program-knappen. Inställning dh fh Alla släckta 0-5* 0-9* L1 tänd L1, L2 tända L1, L2, L3 tända L1, L2, L3, L4 tända L1, L2, L3, L4, L5 tända L1, L2, L3, L4, L5, L6 tända 45 och uppåt 80 och uppåt 5. Bekräfta valet genom att trycka på Start/ stop-knappen. Du lämnar nu automatiskt inställningsmenyn och vald inställning ligger kvar tills du önskar göra en ändring. 30

31 EGNA NOTERINGAR 31
