INFORMATIONSMÖTE MARK. Orust. Vi bygger ett fibernät tillsammans

Transkript

1 INFORMATIONSMÖTE MARK Orust Vi bygger ett fibernät tillsammans

2 INFORMATIONSMÖTE MARK Sven-Arne Thorstensson Chef Tekniska kontoret bynet Bonde och markägare i Munkedal Fd. ordförande i Håby Fiberförening Patrik Wilhelmsson Schaktsupport bynet 28 års erfarenhet av kabelarbeten i mark Som gräventreprenör Ett gott samarbete är nyckeln till framgång

3 OM BYNET Startades 2003 I Kungälv av Hasse Eriksson som byggde ett fibernät I sin egen by 12 års erfarenhet av byggnation av fibernät på landsbygden Genomfört över 400 föreningar och ca anslutningar runt om i Sverige 2014 byggde vi 500 mil fibernät och anslät ca st. hushåll Från november 2014 är vi ett fristående dotterbolag I IP-Only koncernen IP-Only är en växande kommunikationsoperatör och nätägare I Sverige IP-Only bygger stam och stadsnät bynet bygger Landsbygden Samarbetar med kommuner I Sverige Bynet koordinerar, designar, bygger och projektleder från idé till färdigt fibernät 3

4 HÄR HAR VI MEDVERKAT Kungälv Säffle Vara Gotland Norrtälje Munkedal Tanum Uddevalla Bengtsfors Färgelanda Aneby Sotenäs Lysekil Gullspång Essunga Bräcke Östersund Örnsköldsvik Haninge Kristianstad Hylte Ragunda Särna Älvdalen Uppsala Avesta Ludvika Grums Osby Sigtuna Märsta Varberg Falkenberg Ljungby ca 400 fibernät

5 VI BYGGER TILLSAMMANS Projektör / Entreprenör Projektledning Föreningen GSF-gruppen Lokal förankring Lokal kunskap Markkunskap Drivmotor Markägare Har viktiga lokala kunskaper Markkunskap Terräng kunskap Kommande markanvändning Kan påverka schaktsträckor Markentreprenör Erfarenhet Lokalkännedom Ansvarsfull Engagerad Fiberinstallatör

6 GENOMFÖRANDE Säljmål Förstudie Förprojektering Sälj & informationsfas Projektering & Markavtal Nodvis Markarbete

7 GENOMFÖRANDE Markägaren bereds stora möjligheter att påverka sträckningen över den egna marken Projektering & Markavtal Nodvis

8 Omfattning 9,5 mil 500 anslutningar

9 Markägarfrågor Metoder - tillvägagångsätt Rekogosering - Linjesträckning Markavtal Förberedelser Stakning mm Röjning Staket och hinder Återställning av mark Markavtal Intrångsersättning

10 Metod All kanalisation är 16/12mm slang Huvudsak kabelplöjning Kopplingsskåp ( ca ett per 350 m / kund ) Förläggningsdjup: cm mark ( min 70 cm på åkermark ) 60 cm under dikesbotten cm på tomtmark >>>>>>>>>>>>>forts

11 Sträckan grov-återställs Ambition att undvika skördeskador Skyddsslang i känslig miljö Djupare förläggning vid känsliga partier Markägaren ombeds peka ut egna ledningar-trummor mm Styrd borrning under större vägar & vattendrag Nätet GPS-inmäts och karta överlämnas till markägare Läggs in på

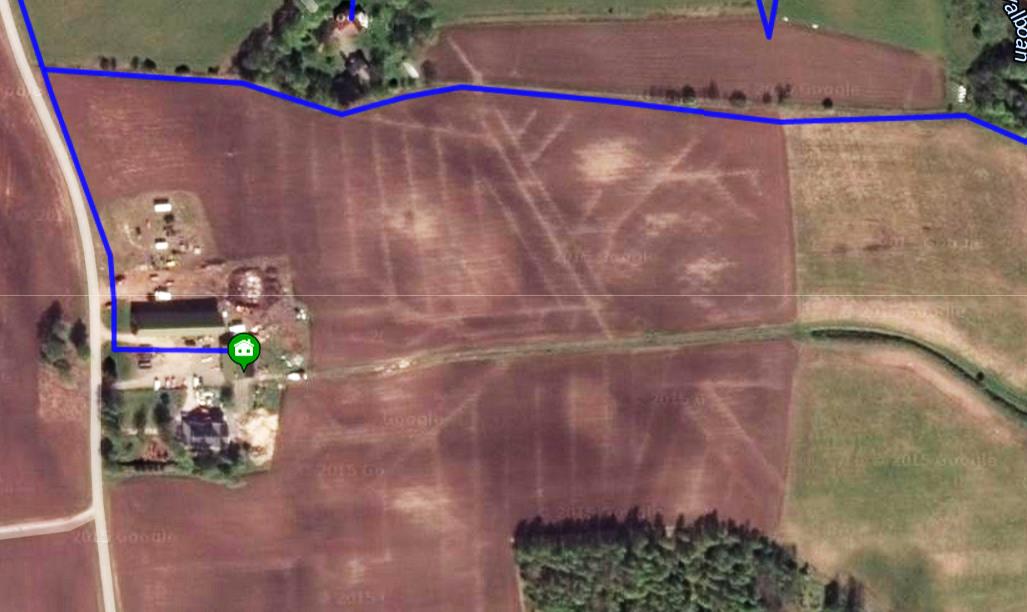

12 Projektering med lokal kunskap Fiberkartan vårt främsta verktyg

13 Markägaren kan påverka sträckningen

14 Hänsyn till dräneringar

15 SÅ HÄR GÅR DET TILL I PRAKTIKEN KANALISATION PLACERING AV SKÅP MÄRKNING BLÅSNING AV FIBER SVETSNING HUS SVETSNING SKÅP SVETSNING VID HUS SVETSNING AV SKÅP ANSLUTNING

16 Nedplöjning av slang 16/12

17 Nedplöjning av slang 16/12 + signalnät

18

19 Passage av grusvägar

20 Viss öppen schakt

21 Styrd borrning

22 Grävning på tomtmark - Skonsam teknik

23 Grävning på tomtmark - Skonsam teknik

24 Placering av skåp FEL Hänsyn till dränering

25 Placering av Kopplingsskåp Kopplingsskåp placeras i skyddat läge

26 Placering av Kopplingsskåp Kopplingsskåp Utanför vägområde

27 Man blåser in fibern

28 Fiberblåsning

29 Fibersvetsning

30 Markavtal Föreningen/Projektgruppen medverkar till bra linjesträckning av fibernätet Föreningen tecknar markavtal och diskuterar sträckning över marken Fiberkartan justeras - En preliminär karta överlämnas Civilrättsligt nyttjandeavtal Alla sträckor som berör mer än slutkund behöver ett gällande markavtal

31 Inget markavtal markavtal

32 Ska vi titta på markavtalet?

33 Frågor & Diskussion
