1 Förundersökning inför planerad vindkraftspark Arkeologisk förundersökning Långared och Lena socknar Alingsås och Vårgårda kommuner Sofie Hultqvist Västarvet kulturmiljö/lödöse museum Rapport 2015 :27

2

3 Förundersökning inför planerad vindkraftspark Arkeologisk förundersökning inför planerad vindkraftspark Långared och Lena socken Alingsås och Vårgårda kommun Västarvet kulturmiljö/lödöse museum Rapport 2015 :27

4 Författare Sofie Hultqvist Grafisk form Gabriella Kalmar Layout och teknisk redigering Gabriella Kalmar Omslagsbild Foto taget mot xxxxxxx av NnnnnnnNnnnnnnnn. Tryck tryckeri, ort 201X Västarvet Kulturmiljö/Lödöse museum Museivägen Lödöse tel lodosemuseum@vgregion.se,

5 Innehåll Inledning...6 Syfte och metod...6 Landskap och fornlämningar...6 Resultat...6 Verk Verk RAÄ Långared RAÄ Långared 335, 338, 351, RAÄ Långared Verk RAÄ Lena 74 och Verk RAÄ Lena 70, 72, Analyser...15 Vedartsanalys C-analys...15 Makroanalys...15 Sammanfattning...15 Otryckta källor...18 Tekniska och administrativa uppgifter...19 Bilagor...20

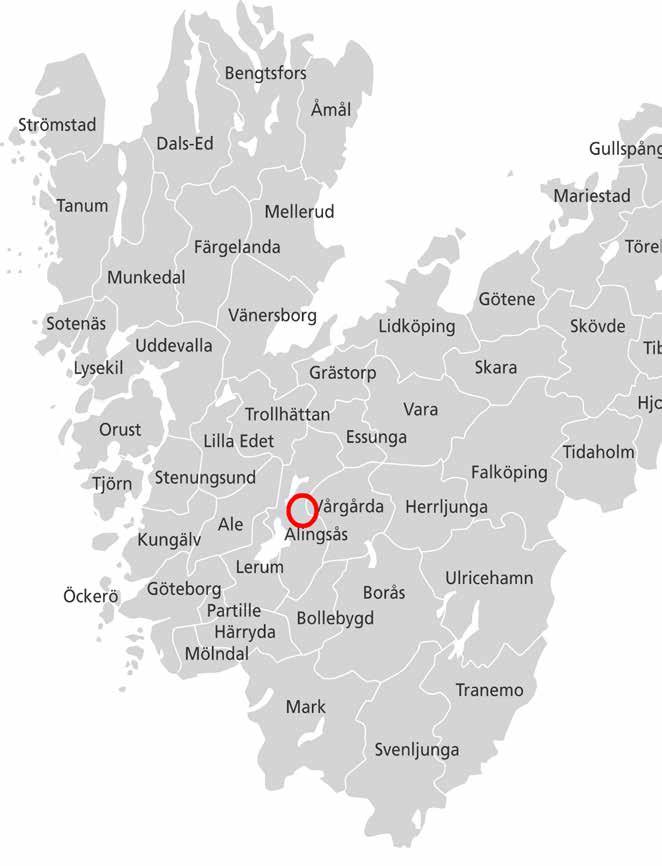

6 4 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Figur 1. Västra Götalands län med platsen för förundersökningen markerad i Alingsås kommun

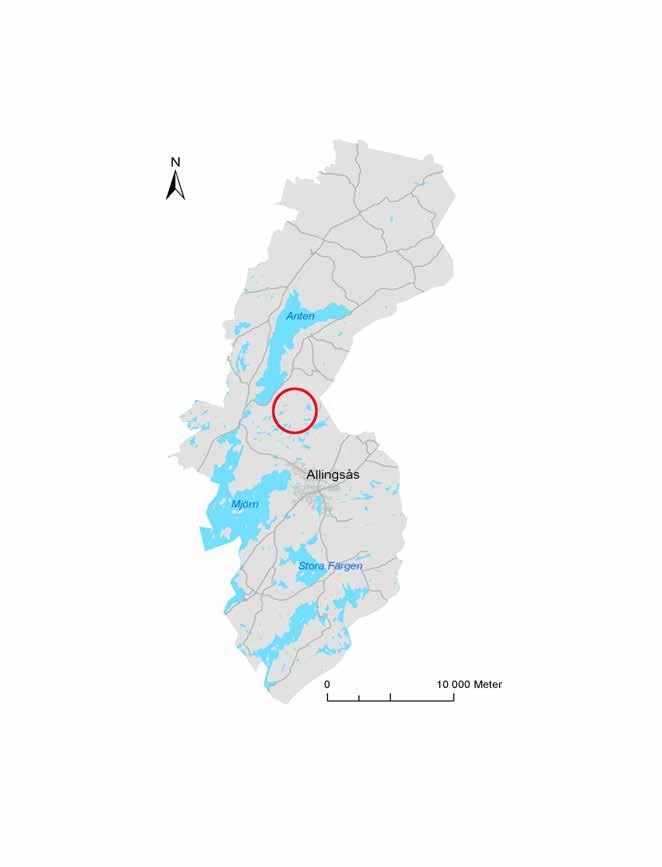

7 Figur 2. Karta över Alingsås kommun med platsen för förundersökning markerad. Förundersökning inför planerad vindkraftspark 5

8 6 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Inledning Nordisk vindkraft AB har ansökt om att göra ingrepp i områden med nyupptäckta fornlämningar inför planerad byggnation av en vindkraftpark i Alingsås och Vårgårda kommuner. De nyupptäckta fornlämningarna i form av en stensättning och ett röjningsröseområde samt flera kolningsgropar och gränsstenar framkom vid Västarvet kulturmiljö/lödöse museums arkeologiska steg 1-utredning ( Rapport 2013 :9 ) ). Med anledning av detta har Länsstyrelsen i Västra Götalands län beslutat om en arkeologisk förundersökning av fornlämningar belägna inom fyra verkplatsområden ( i föreliggande rapport omnämnda som verk 18, 21, 28 och 29 ). Arbetet i fält utfördes av Johanna Lega och Mats Hellgren i oktober Syfte och metod Syftet med förundersökningen var att fastställa samt beskriva berörda fornlämningars karaktär, datering och komplexitet. Undersökningen syftade även till att fastställa lämningarnas omfattning, sammansättning och utbredning. Samtliga röjningsrösen och kolningsgropar vid områdena för vindkraftverken 18, 21, 28 och 29 karterades. Därefter gjordes ett urval av anläggningarna för att undersökas närmare i syfte att klargöra status samt för att ta fram material för datering. Inom röjningsröseområdet grävdes med hjälp av maskin även ett antal schakt för att möjliggöra insamling av prover för datering och makrofossilanalyser. Maskinen användes även som hjälpmedel för att öppna upp flera röjningsrösen. Samtliga lämningar mättes in med GPS-utrustning med nätverks RTK-korrektion. Mätresultaten har efterbearbetats i ArcGIS. Profilritningar av utvalda röjningsrösen ritades med hjälp av Toughpad. Landskap och fornlämningar Undersökningsområdet är beläget i ett kuperat landskap cirka 5 km nordväst om Alingsås och präglat av skogsbeklädda och moränbundna bergspartier. I närområdet finns ett även ett flertal mindre sjöar och våtmarker. Det historiska kartmaterialet visar på att det aktuella området i historisk tid utgjorts av utmarker. Våren 2013 genomförde Västarvet kulturmiljö/lödöse museum en arkeologisk steg 1-utredning vilket resulterade i ett tidigare oregistrerat område med fossil åkermark, flera kolningsgropar samt ett flertal gränsstenar ( exempelvis RAÄ Långared 334, 338, 340, 349, 351, 353, 355, RAÄ Lena 74, 75 med flera ). Resultat Undersökningen kunde klargöra att det inte fanns några fornlämningar vid verk 18. Vid området för verk 21 karterades tjugotvå

9 Figur 3. Översiktskarta som visar undersökta verkplatser markerade med röda ringar Förundersökning inför planerad vindkraftspark 7

10 8 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Figur 4. Utdrag från häradsekonomiska kartan från 1890-tal med de aktuella verkplatserna markerade. röjningsrösen, en stensättning samt sju kolningsgropar. Vid verk 28 dokumenterades två kolningsgropar samt en gränssten. Vid verk 29 dokumenterades fem kolningsgropar. Nedan redovisas varje område för sig. Verk 18 Förundersökningen kunde påvisa att de anläggningar som vid steg 1-utredningen tolkats som kolningsgropar bestod av rotvältor. På grund av detta har en ändringsanmälan gjorts till FMIS om att RAÄ Långared 334 skall utgå.

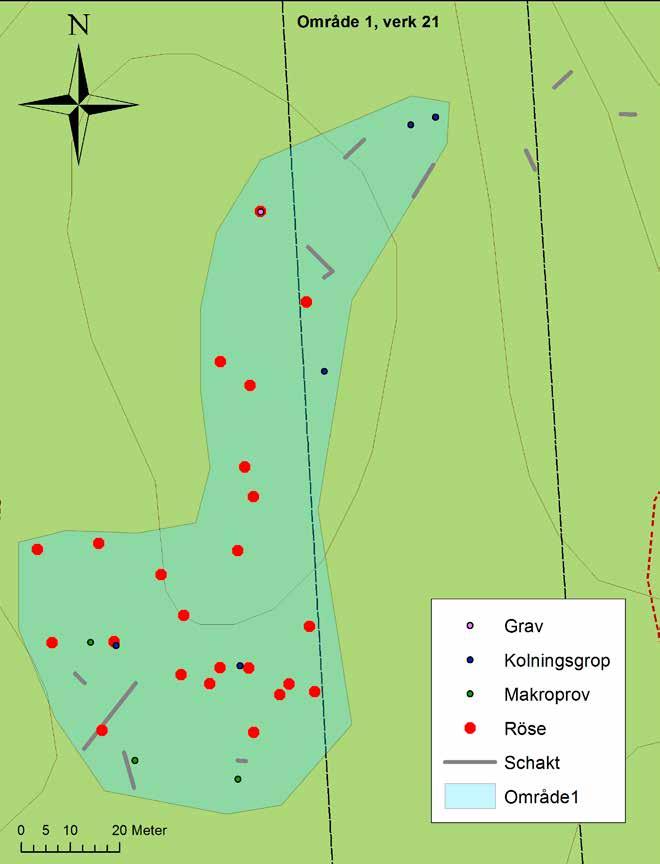

11 Figur 5. Karta som sammanfattar undersökningsresultatet vid verk 21. Förundersökning inför planerad vindkraftspark 9

12 10 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Verk 21 Inom ett meter stort område ( N S ) undersöktes ett röjningsröseområde ( RAÄ 355 ), sju kolningsgropar ( RAÄ 335, 338, 351, 353 ) och en stensättning ( RAÄ 349 ), se figur 5-7. RAÄ Långared 355 Röjningsröseområdet bestod av tjugotvå rösen vilka samtliga var övermossade. Flertalet av dem hade en rund form och var mellan cirka 1,5 3,5 meter stora. Några enstaka rösen var ovala och oregelbundna i formen. Rösenas höjd varierade från 0,1 till 0,3 meter. Stenstorleken varierade från 0,2 0,4 meter stora. På grund av felregistrering i FMIS har ett röse inom röjningsröseområdet erhållit ett eget fornlämningsnummer ( RAÄ 344 ). Detta nummer skall utgå och röset skall ingå i RAä 355. Med hjälp av maskin öppnades fem av rösena varav två dokumenterades genom digitala ritningar. Från ett av dessa rösen ( A1016 ) påträffades kolmaterial vilka insamlades i för dateringsändamål. Dateringen visade på sen historisk tid. Inom södra delen av röjningsröseområdet grävdes tre mindre schakt för att möjliggöra inhämtning av material för makrofossilanalys och indirekt för dateringsändamål. Totalt insamlades tre prover. Resultatet var innehållslöst varav det ej går erhålla några säkra slutsatser. RAÄ Långared 335, 338, 351, 353 Totalt hittades sju kolningsgropar. Groparna var 1-2 meter stora och hade ett djup på 0,3 0,6 m. Alla kolningsgropar provstacks med jordsond för att säkerställa förekomst av kol. RAÄ Långared 349 Stensättningen är cirka 4 3 meter stor ( NO SV ) och 0,2 meter hög och belägen på ett mindre bergsparti. Graven är skadad i norra och i södra delen varav det saknades ett flertal stenar. Troligen har graven ursprungligen varit rund och cirka 4 meter i diameter. Graven torvades av och fotodokumenterades i fält. Inga fynd eller kolbitar påträffades. Verk 28 Undersökningen resulterade i inga nya lämningar. Två kolningsgropar ( RAÄ 74 och 75 ) dokumenterades se nedan.

13 Figur 6. Karta som visar undersökningsresultatet vid norra delen av verk 21. Förundersökning inför planerad vindkraftspark 11

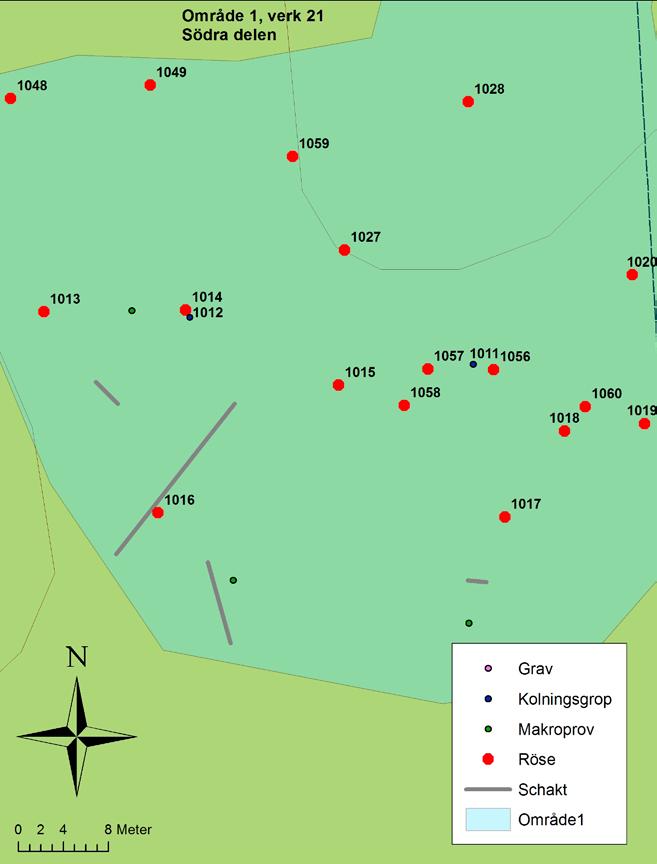

14 12 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Figur 7. Karta som visar undersökningsresultatet vid södra delen av verk 21.

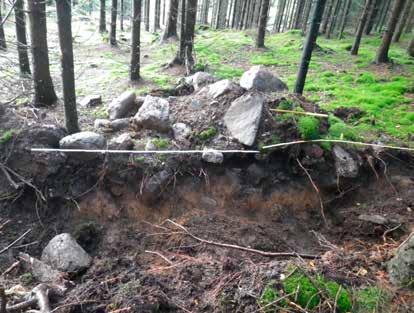

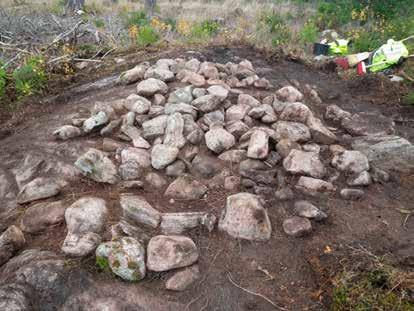

15 Förundersökning inför planerad vindkraftspark 13 Figur 8. Arbetsbild föreställande ett av de undersökta röjningsrösenas profil. Foto : Mats Hellgren. Figur 9. Arbetsbild på den avtorvade stensättningen. Foto : Mats Hellgren. RAÄ Lena 74 och 75 De båda kolningsgroparna, A1005 och A1007, var 1 2 meter i diameter och cirka 0,5-1 meter djupa. 14 C-prov togs för analys från RAÄ 75 ( A1005 ) vilket resulterade i sen historisk tid. Cirka 20 meter söder om RAÄ 75 fanns en gränssten ( A1006 ), 0,5 meter hög och 0,2 meter bred. Gränsstenen har ej ännu erhållit nummer från FMIS.

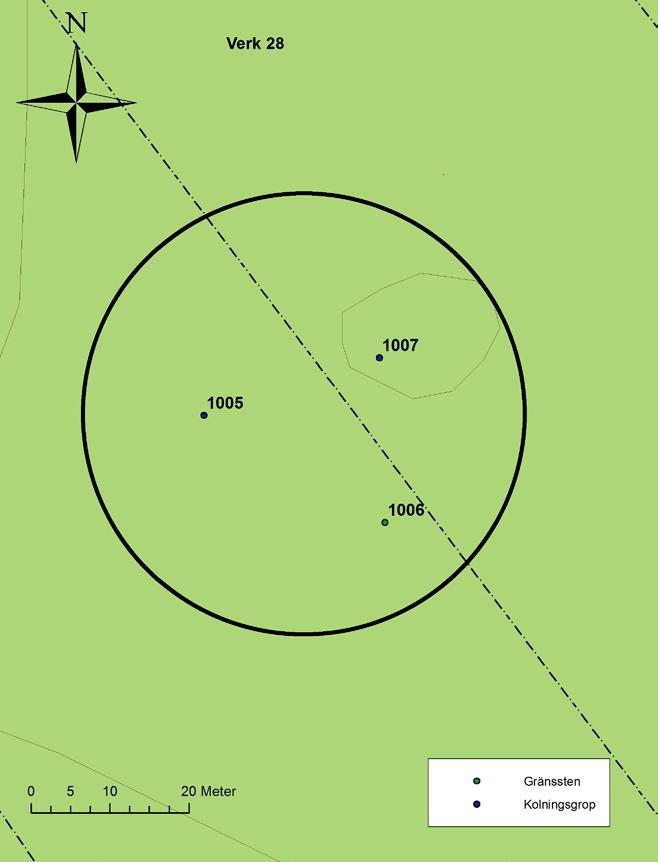

16 14 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Figur 10. Karta över verk 28. Det undersökta området är markerat med en svart ring.

17 Förundersökning inför planerad vindkraftspark 15 Verk 29 Undersökningen resulterade i inga nya lämningar. Fem kolningsgropar dokumenterades ( RAÄ 70, 72, 76 och 77 ) se nedan. RAÄ Lena 70, 72, 77 Fornlämningarna bestod av fem kolningsgropar ( A1000 A1004 ). Dessa var 1,5 2,5 meter i diam och 0,4 0,5 meter djupa och undersöktes med jordsond för att konstatera anläggningarnas djup ( se figur 10 ). 14 C-prov togs för analys från A1002 ( RAÄ 70 ) vilket resulterade i sen historisk tid. Analyser Efter det arkeologiska fältarbetets slut har tre olika analyser utförts på materialet : Vedartsanalys Totalt insändes sju prover för vedartsbestämning ( A1002, 1005, 1008, 1011, 1013, 1016 :1 och 1016 :2 ). Analysen visade på ek, tall och gran ( se bilaga 3 ). Av dessa valdes fyra stycken ut för 14 C-analys ( se bilaga 5 ). 14 C-analys Enligt 14 C-analysen föll alla prover inom ramen för sen historisk tid ( se bilaga 5 ). Makroanalys Resultatet var innehållslöst. Sammanfattning Västarvet kulturmiljö/lödöse museum utförde i oktober 2013 en arkeologisk förundersökning av fornlämningar inom fyra områden vilka är tänkta att bli verkplatser inom en planerad vindkraftspark i Långared och Lena socknar i Alingsås och Vårgårda kommun. Förundersökningen resulterade i att ett röjningsröseområde, bestående av tjugotvå röjningsrösen, en stensättning, tolv kolningsgropar dokumenterades och undersöktes. Därutöver dokumenterades även en gränssten. Området för verk 18 utgick då inget av arkeologiskt intresse framkom. Det undersökta röjningsröseområdet ( RAÄ Långared 355 ) inom verk 21 daterades med två kolprover till sen historisk tid. Dock visar det historiska kartmaterialet och rösenas ålderdomliga utseende att dateringarna inte kan betraktas som tillförlitliga. En mer

18 16 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Figur 11. Karta över verk 29. Det undersökta området är markerat med en svart ring.

19 trovärdig tolkning är att röjningsrösena härrör från samma tid som den näraliggande stensättningen ( RAÄ Långared 349 ), vilken med tanke på dess placering i landskapet bör härröra från yngre bronsålder eller från tidig järnålder. Vad beträffar de daterade kolningsgroparna visade dessa på användningstid från sen historisk tid. Eftersom det undersökta röjningsröseområdet och de berörda kolningsgroparna är undersökta och dokumenterade skall dessa lämningar betraktas som undersökta och borttagna. Om den planerade exploateringen fortgår anser Västarvet kulturmiljö/ Lödöse museum att den skadade stensättningen bör slutundersökas. Dessutom bör hänsyn tas till gränsstenen vid verk 28. Bortsett från detta har Västarvet kulturmiljö/ Lödöse museum inga ytterligare arkeologiska eller antikvariska synpunkter. Förundersökning inför planerad vindkraftspark 17

20 18 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Otryckta källor FMIS, Riksantikvarieämbetets digitala fornminnesinformationssystem Lantmäteriets digitala fastighetskarta Lantmäteriets karttjänst»historiska kartor«( Lantmäteriets arkiv )

21 Förundersökning inför planerad vindkraftspark 19 Tekniska och administrativa uppgifter Lst dnr: Västarvet dnr: Västarvet pnr: Fornlämningsnr: Långared 349 med flera Län: Kommun: Socken: Fastighet: Västra Götalands län Alingsås och Vårgårda Långared och Lena Vagnshed 2:18 med flera Ek. karta: 7 C 7b Läge: N , E Koordinatsystem: SWEREF 99 TM Uppdragsgivare: Ansvarig institution: Projektledare: Fältpersonal: Nordisk Vindkraft AB Västarvet kulturmiljö/lödöse museum Mats Hellgren Mats Hellgren och Johanna Lega Fältarbetstid: till och med Arkeologtimmar: 68 Undersökt yta: cirka m² Arkiv: Fynd: Regionarkivet Vänersborg Inga fynd omhändertogs

22 20 Västarvet kulturmiljö/lödöse museum Rapport 2015 :27 Bilagor Bilaga 1. Resultat från vedartsanalys av A1002, A1005, A1008, A1011, A1013, A1016 :1-2 Bilaga 2. Resultat från makroprovsanalys Bilaga 3. Resultat från 14 C-datering av A1002, A1005, A1016 :1-2 Bilaga 4. Anläggningstabell Bilaga 5. Färdigställda rapporter 2015

23

24 Bilaga 1. Resultat från vedartsanalys av A1002, A1005, A1008, A1011, A1013, A1016 :1-2

25

26

27 Bilaga 2. Resultat från makroprovsanalys, inkommer senare

28 Bilaga 3. Resultat från 14 C-datering av A1002, A1005, A1016 :1 2

29

30

31

32

33

34

35

36 Bilaga 4. Anläggningstabell ID Typ Beskrivning Bredd (m) Längd (m) Djup/höjd (m) Kommentar RAÄ 1000 kolningsgrop kolningsgrop kolningsgrop C14: historisk tid kolningsgrop kolningsgrop kolningsgrop gränssten 0,2 0,2 0,2 C14: historisk tid kolningsgrop , kolningsgrop kolningsgrop kolningsgrop kolningsgrop kolningsgrop röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m röjningsröse 1015 röjningsröse oregelbunden, flack, övermossad, block i södra delen 1,5 m i diameter, rotvälta i västra delen. stenstorlek 0,2-0,4 m oregelbunden, flack, övermossad, block i norra delen 3 m i diameter 1 m hög, rotvälta i östra delen. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m c14: historisk tid röjningsröse 1018 röjningsröse 1019 röjningsröse 1020 röjningsröse 1027 röjningsröse rund, flack, övermossad, placerad delvis på berg, tre lager sten med en storlek av 0,2-0,4 m oregelbunden, flack, övermossad, block i södra delen, 3x2 m, trolig rotvälta centralt. stenstorlek 0,2-0,4 m oregelbunden, upprivet av central rotvälta, stenstorlek 0,2-0,3 m, block i södra delen 1 m i diameter oval, flack, delvis övermossad med stor andel synliga stenar i ytan. stenstorlek 0,2-0,4 m rund, flack, övermossad, rotvälta centralt. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m röjningsröse 1030 röjningsröse rund, flack, övermossad, delvis placerad på berg. stenstorlek 0,2-0,4 m rund, flack, övermossad, placerad på berg. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m röjningsröse oregelbunden, flack, övermossad, på berg med block i norr. stenstorlek 0,2-0,4 m

37 ID Typ Beskrivning Bredd (m) Längd (m) Djup/höjd (m) Kommentar RAÄ 1033 stensättning 1034 röjningsröse Graven består av ett lager sten, ca 0,2-0,3 m stora, anlagd på ett mindre bergsparti. Graven är skadad i norra och södra delen där det delvis saknas stenar. Av allt att döma har graven ursprungligen varit rund och ca 4 m i diameter oregelbunden med central rotvälta, block i väster, övermossad med synlig sten i ytan. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m röjningsröse 1056 röjningsröse 1057 röjningsröse rund, flack, övermossad, rotvälta i norra delen. stenstorlek 0,2-0,4 m oregelbunden, flack, övermossad med uppstickande sten pga central rotvälta. stenstorlek 0,2-0,4 m rund, flack, övermossad, rotvältor i kanterna. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m 2 2 0, röjningsröse rund, flack, övermossad. stenstorlek 0,2-0,4 m röjningsröse rund, flack, övermossad, block i söder 1x0,5 m, möjliga rotvältor vid sidan. stenstorlek 0,2-0,4 m kolningsgrop
