1 Rapport Länsmuseet Gävleborg 2018:20 GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR Antikvarisk dokumentation av tolv renoverade gravstaket Gamla kyrkogården i Gävle Gävle stad och kommun Gävleborgs län 2015 Ulrika Olsson Slutrapport Lst. Dnr: Tillstånd enligt Kulturmiljölagen

2

3 GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR Antikvarisk dokumentation av tolv renoverade gravstaket Gamla kyrkogården i Gävle Gävle stad och kommun Gävleborgs län 2015 Rapport 2018:20 Ulrika Olsson

4 Länsmuseet Gävleborgs rapportserie Rapportserien innefattar rapporter inom länsmuseets verksamhetsområden arkeologi, bebyggelsehistoria, byggnadsvård, kulturmiljövård, etnologi, konstoch kulturhistoria. Du kan själv ladda hem rapporter i PDF-format från länsmuseets hemsida Rapporter, böcker och mycket annat kan Du köpa/beställa i länsmuseets butik butiken@xlm.se eller Utgivning och distribution: Länsmuseet Gävleborg Box 746, Gävle Tel Länsmuseet Gävleborg 2018 Omslagsbild: Grav 001/2 i kvarter 4. Foto: Ulrika Olsson, Länsmuseet Gävleborg, Staten har rätt att sprida dokumentationsmaterialet och rapporten enligt CC BY-licens. Lantmäteriverkets kartor omfattas ej av denna licens. Allmänt kartmaterial från Lantmäteriverket. Medgivande MS2010/ ISSN Print: Länsmuseet Gävleborg 2 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

5 INNEHÅLL Sammanfattning...5 Antikvarisk slutbedömning...5 Lagskydd...5 Historik och beskrivning...6 Skadebild...6 Utförda åtgärder...11 Fotodokumentation av renoverade stensocklar och gravstaket...14 Kvarter Kvarter Renovering av två provstaket...28 Avvikelser från beslut...31 Tekniska och administrativa uppgifter...31 Käll- och litteraturförteckning...31 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 3

6 Figur 1. Gamla kyrkogården i Gävle är inringad. Utdrag ur Eniros karttjänst. 4 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

7 SAMMANFATTNING Under 2015 renoverades tolv gravstaket på Gamla kyrkogården i Gävle. Gravarna är belägna i kvarter 3 och 4, och utgörs av både smides- och gjutjärnskonstruktioner. Länsstyrelsens tillstånd är daterat och lämnades under villkor att arbetena skulle ske i enlighet med förfrågningsunderlaget upprättat av Bjerking AB, daterat Vidare skulle arbetena följas av antikvarisk medverkande, något som aldrig skedde. När detta uppdagades under våren 2018 fick Länsmuseet Gävleborg i uppdrag att dokumentera de renoverade staketen. Fotodokumentationen utfördes Arbetena med gravstaketen har innefattat justeringar av stensocklar, demontering av staketen för rostskydds- och målningsbehandling på verkstad, samt återmontering. Dokumentationen av staketen före påbörjade åtgärder är knapphändig, de foton som finns på staketen före projektstart är hämtade från Bjerking AB s Åtgärdsprogram för gravstaket, daterat , reviderat , vilket även ingår i förfrågningsunderlaget. Två provstaket åtgärdades innan projektstart, enligt beskrivningen Arbetsbeskrivning för renovering av provstaket, upprättad av Bjerking AB och daterat De gravar som åtgärdades enligt denna anvisning är grav , Kjellerstedts familjegrav och grav 0243, Lennart Wærn s familjegrav. Dessa två gravar har fotodokumenterats inom denna rapport, vid sidan av de tolv gravar som beslutet rör. Beställarens ombud: Anna Malin Degermark, Kyrkogårdsenheten, Svenska kyrkan i Gävle Stensocklar: Pirab AB, Gävle Smides- och gjutjärnsstaket: TPM Industrimålning AB, Gävle Dokumentation 2018: Ulrika Olsson, Länsmuseet Gävleborg ANTIKVARISK SLUTBEDÖMNING Enligt uppgift från både Pirab och TPM utfördes renoveringen i enlighet med handlingarna. Länsmuseet Gävleborgs uppfattning är att såväl stensocklar som smides- och gjutjärnsdelar på de aktuella gravarna har renoverats på ett varsamt vis. Dock uppdagades några skador, varav en möjligen är tillkommen i samband med renoveringarna 2015, medan två andra är mekaniskt tillfogade vid senare tillfälle. Länsmuseet Gävleborg förutsätter att handlingarna följts och kan utifrån detta bedöma att arbetena är godkända ur antikvarisk aspekt. LAGSKYDD Gravarna på Gamla kyrkogården är skyddade enligt Kulturmiljölagens 4:e kaptitel. LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 5

8 HISTORIK OCH BESKRIVNING Gamla kyrkogården invigdes 1808, men hette då självklart inte Gamla kyrkogården, utan Nya kyrkogården. Den gamla kyrkogården låg kring Heliga Trefaldighetskyrkan. Vid slutet av 1700-talet hade kyrkogården i staden börjat bli full, och efter att Gävle drabbats av en kraftig tyfusepidemi under början av 1800-talet, togs beslut om att anlägga en ny begravningsplats utanför staden. Vid Västra tullen fanns mark som ansågs lämplig. Den äldsta kyrkogården låg sannolikt kring Enneska Palatset, som blev den första byggnaden att uppföras på kyrkogården. Det var grosshandlare Per Ennes som 1820 lät bygga gravkoret, med tillhörande kapell, till sin familj uppfördes ytterligare ett gravkor på kyrkogården, Elfbrinkska gravkoret, som uppfördes av de tre syskonen Per, Ulla och Marie Elfstrand, men som fick sitt namn efter den första personen som begravdes i det, Maries man Olof Elfbrink. I samband med att Elfbrinkska gravkoret uppfördes, anlades även Stora allén, dagens Agnes von Krusenstiernas allé. Allén markerade huvudingången till kyrkogården, den tidigare hade legat mot Västra vägen, rakt ut från Enneska gravkorets norra gavel. Kyrkogården har utvidgats vid flera tillfällen, senast kring sekelskiftet , då den västra delen mot Gustavsbro tillkom. Här finns ytterligare två gravmonument, familjen Garbergs familjegrav från 1826 och familjen Bångs gravmonument från uppfördes bårhuset på kyrkogårdens södra del efter ritningar av Erik Alfred Hedin. Funktionen som bårhus har dock upphört sedan flera år. Idag ägs byggnaden av Gävle kommun. Den f.d. vaktmästarbostaden invid bårhuset är flyttad till platsen under mitten av 1900-talet och här bodde kyrkogårdsvaktmästare ända in på 1980-talet. Huset är ursprungligen uppfört som banvaktarstuga och sägs ha stått längs Valboåsen. Ekonomibyggnaderna är uppförda under andra halvan av 1900-talet. Det var efter Skogskyrkogårdens tillkomst 1929 som Gamla kyrkogården kom att få sitt nuvarande namn. På kyrkogården finns sammantaget omkring gravar, varav omkring 140 stycken är omgärdade av staket, med både smide och gjutjärnskonstruktion. Gravstaken är tillkomna under olika tidsperioder och av den anledningen varierar utformning och karaktär på dem. På flera staket finns stämpar från Skoglund & Olson Gefle och Anderssons smidesverkstad Gefle. Övervägande delen av staketen är rikt dekorerade och utsirade, med det förekommer även nyare staket, som har ett enklare utförande. Kyrkogårdsenheten har underhållsansvar för omkring av gravarna med staket. SKADEBILD Alla staket som har dokumenterats är förankrade i en sockel/ram av natursten. Enligt åtgärdsprogrammet, upprättat av Bjerking AB daterat , reviderat , utgjordes skadorna av socklar som sjunkit, delvis beroende på att hörnen inte tidigare har varit kramlade. Sättningarna hade i sin tur orsakat spänningar i smides- gjutjärnsstaketen som deformerats och på sina håll även knäckts. Det fanns också skador i socklarna som var orsakade av rotsystem från närliggande stora träd. Rötterna hade tryckt upp socklar, och på vissa håll hade detta orsakat sprickor i stenarna. Smides- och gjutjärnsdelarna hade skador i form av påväxt av lavar, deformationer, rostangrepp, skador mot anslutningar mot sockel, flagad färg och även bortfall av delar. 6 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

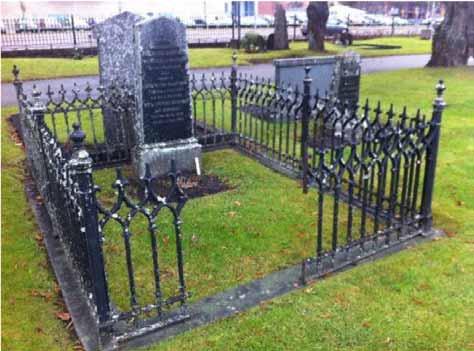

9 Ingen systematiskt fotodokumentation har hittats från staketens status före påbörjade arbeten. De fotografier nedan som översiktligt beskriver staketens skick innan renovering, är därför hämtade ur det ovan nämnda åtgärdsförslaget från Bjerking. Figur 2. Stensockel som hade sjunkit. Foto: Bjerking AB, Figur 3. Ojämna sättningar i en av stensocklarna. Foto: Bjerking AB, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 7

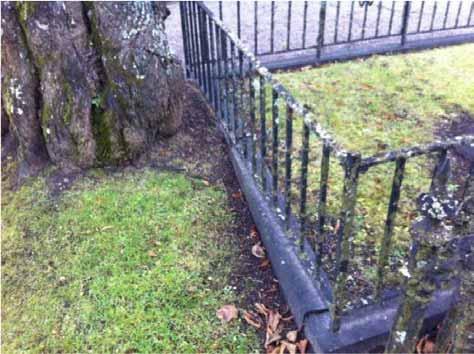

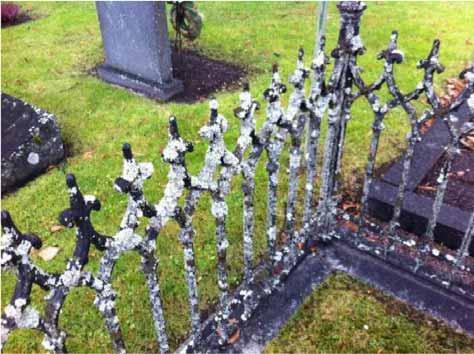

10 Figur 4. Näraliggande träd som tryckt undan stensockeln. Foto: Bjerking AB, Figur 5. Kraftig påväxt av lavar. Foto: Bjerking AB, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

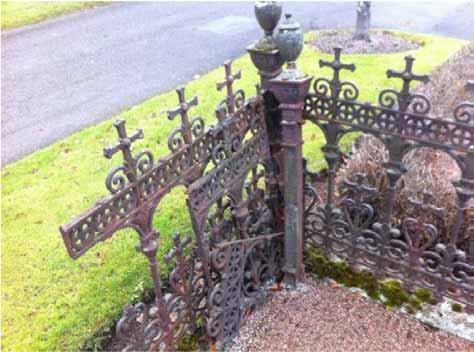

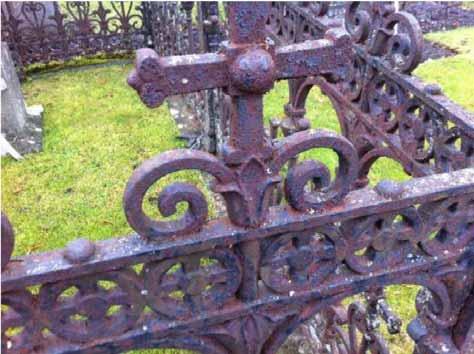

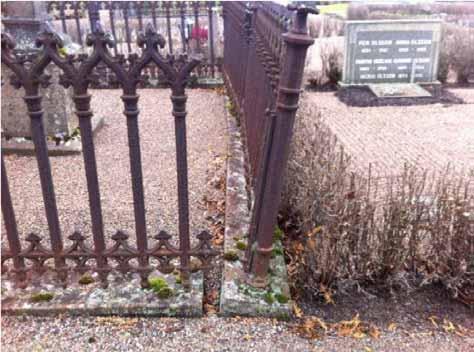

11 Figur 6. Sockel som tippat utåt med deformationer i staketet som följd. Foto: Bjerking AB, Figur 7. Ytrost på gjutjärnsstaket. Foto: Bjerking AB, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 9

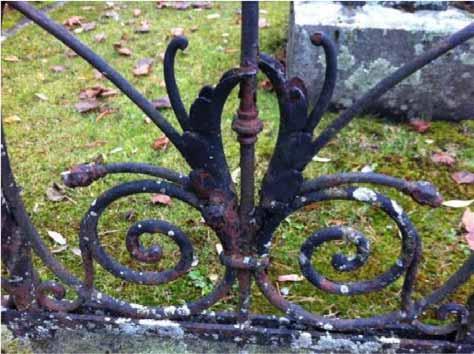

12 Figur 8. Rostangrepp på smidesstaket. Foto: Bjerking AB, Figur 9. Staket med trasiga delar som förvarats på plats. Foto: Bjerking AB, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

13 UTFÖRDA ÅTGÄRDER De tolv staket som åtgärdats ligger i kvarter 3 och 4. Fem stycken ligger i kvarter 4 och resterande i kvarter 3. Länsmuseet fick i samband med uppdraget från kyrkogårdsenheten en gravkarta med de renoverade staketen inringade. Kartan stämmer dock inte överens med vilka gravar som har renoverats. I kvarter 4 har inga arbeten gjorts på grav Där har däremot grav 0018 renoverats. Anledningen till denna ändring är okänd. De gravar med smides- eller gjutjärnsstaket som renoverades under sommaren 2015 är: Kvarter 3: 0112 smide 0114 gjutjärn 0123/130 smide 0126A smide 0136/167 smide 0159 gjutjärn 0163 smide Kvarter 4: 0001/2 smide 0015 smide 0018 smide 0022 smide 0026/27 gjutjärn Eftersom arbetena inte dokumenterades under 2015, går det inte att följa i detalj vilka arbeten som utfördes på respektive grav. Beskrivningen nedan blir generell, och utifrån åtgärdsprogrammet. De två firmor som utförde arbetena, TPM Industrimålning AB, och Pirab AB, beskriver båda att de renoverat staket och socklar i enlighet med förfrågningsunderlaget upprättat av Bjerking AB, daterat Det är utifrån denna handling som Länsstyrelsen Gävleborg skrev beslutet, I dokumentet Renovering av gravstaket, Arbetsbetsbeskrivning för renovering av provstaket, upprättat av Bjerking AB, , finns närmare beskrivningar på hur arbetena planerades. De staket där även socklarna behövde åtgärdas, demonterades och åtgärdades på verkstad. De staket som stod bra på sockeln, renoverades på plats. Pirab meddelade till Kyrkogårdsenheten sommaren 2018 att kramling av ramarna skedde under marknivå. Samtliga delar på staketen har rengjorts från färg och rost genom mjukblästring. Lagning av sprickor och stolpar på gjutjärnsstaketen har utförts genom varsam svetsning, på i förväg lokalt uppvärmda ytor. Stolpar och staketsektioner har målats med målningssystem från Introteknik. LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 11

14 Grundning: Isotrol Klarlack Grund Mellanstrykning: Isoguard Pansar Täckmålning: Isotrol Finish, svart kulör Staketstolparna försågs med rostfri dubb av 12 mm karmstål som svetsades på stolpfoten. De har återmonterats i stensocklarna med hydrauliskt kalkbruk av typen Saint-Austier NHL 3,5, 0,2 mm. Staketsektionerna återmonterades med nya rostfria skruvförband. Gamla förband har borrats ur och ersatts med nya. Delar som skadades vid transport och/eller montering, bättringsmålades på plats. 12 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

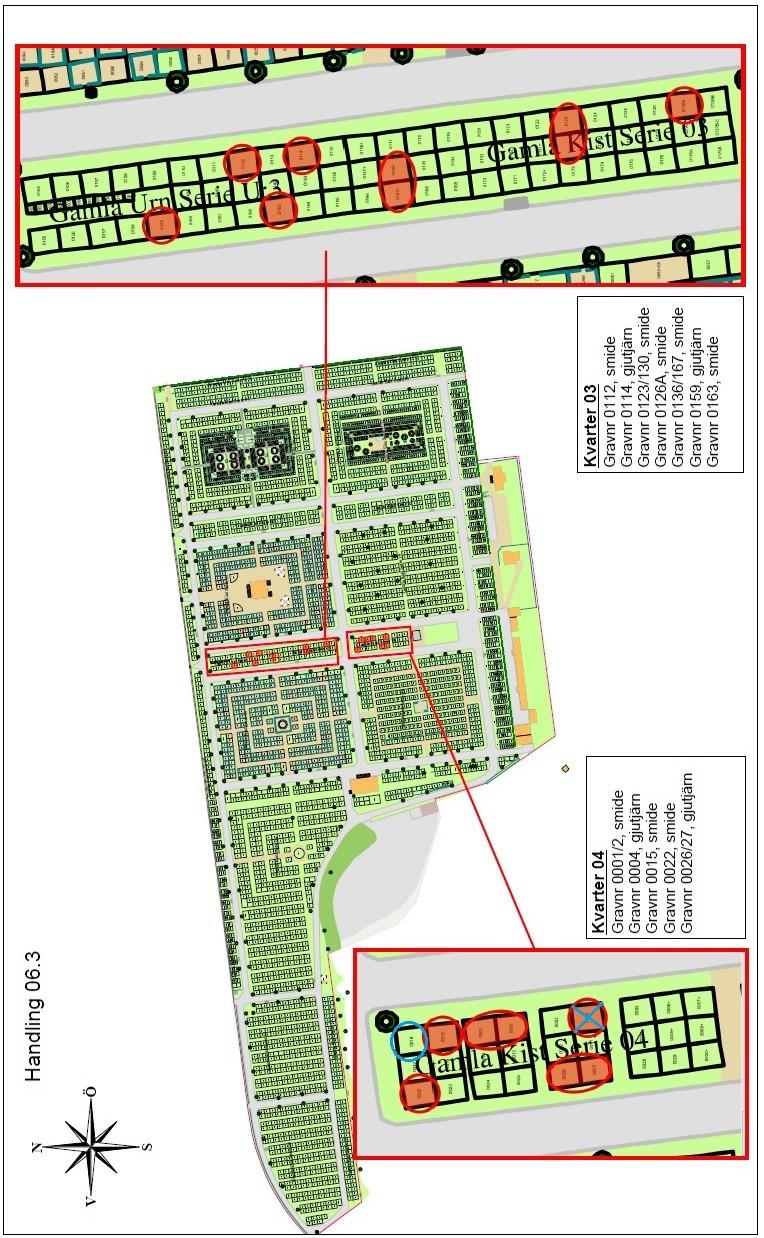

15 Figur 10. Gravkartan med röd ring kring de renoverade garvarna. Dock utgick en av de beslutade och istället tillkom en annan. Dessa markeras med blått kryss, respektive blå ring. Karta från Kyrkogårdsenheten i Gävle. LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 13

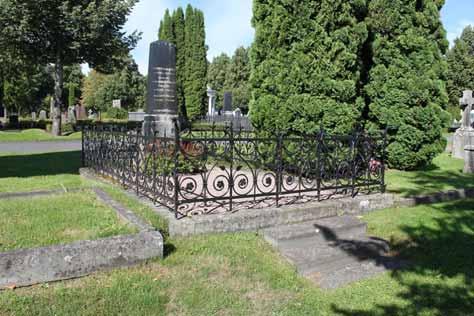

16 FOTODOKUMENTATION AV RENOVERADE STENSOCKLAR OCH GRAVSTAKET Kvarter 3 Figur 11. Grav 0112, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 12. Grav 0112, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, 14 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

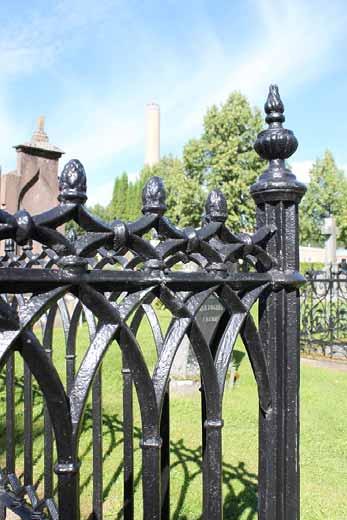

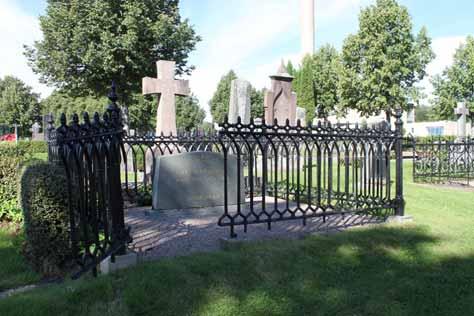

17 Figur 13. Figur 10. Grav 0114, gjutjärnsstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 14. Figur 10. Grav 0114, gjutjärnsstaket, kvarter 3. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 15

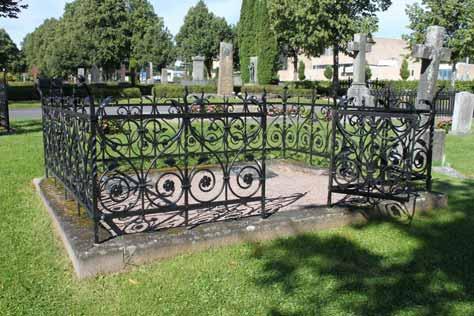

18 Figur 15. Grav 0123/130, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 16. Grav 0123/130, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, 16 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

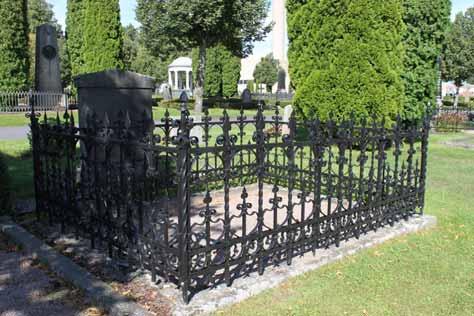

19 Figur 17. Grav 126A, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 18. Grav 126A, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 17

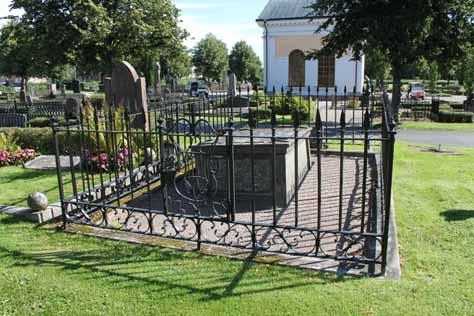

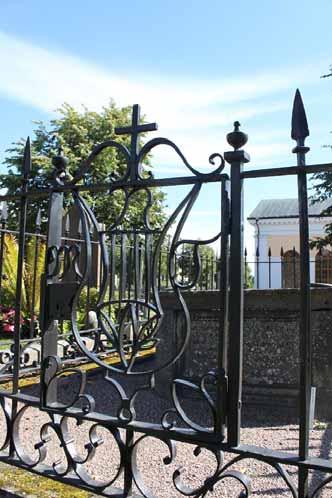

20 Figur 19. Grav 0136/167, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 20. Grav 0136/167, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, 18 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

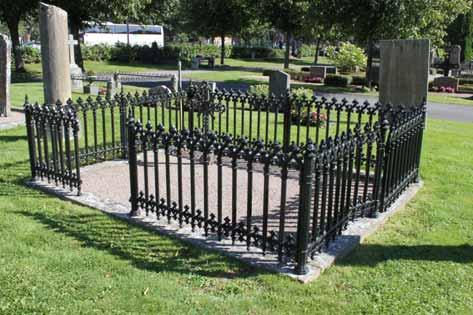

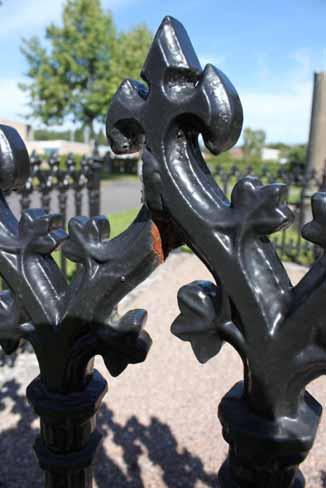

21 Figur 21. Grav 0159, gjutjärnsstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 22. Grav 0159, gjutjärnsstaket, kvarter 3. Mekaniskt tillfogade skador med brott och deformationer på staketets södra sida. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 19

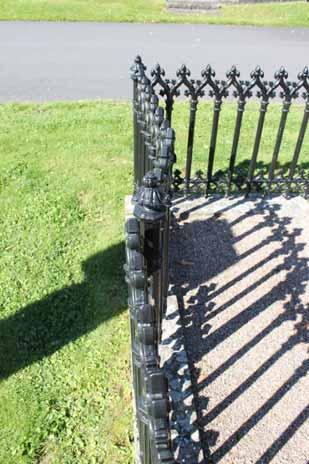

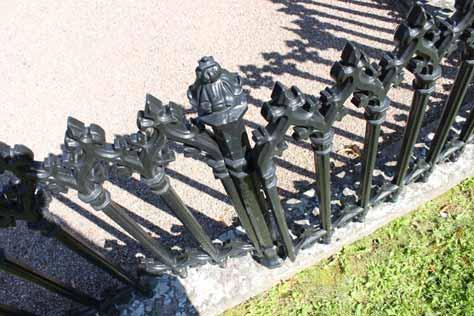

22 Figur 23. Grav 0159, gjutjärnsstaket, kvarter 3. Mekaniskt tillfogade skador med brott och deformationer på staketets södra sida. Foto: Länsmuseet Gävleborg, Figur 24. Grav 0159, gjutjärnsstaket, kvarter 3. Mekaniskt tillfogade skador med brott och deformationer på staketets södra sida. Foto: Länsmuseet Gävleborg, 20 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

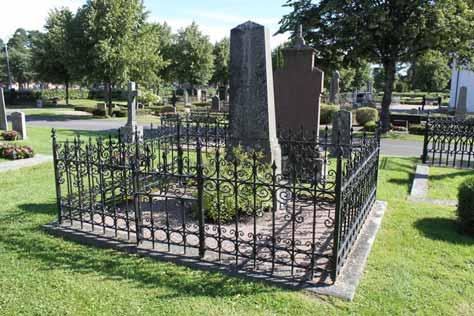

23 Figur 25. Grav 0163, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, Figur 26. Grav 0163, smidesstaket, kvarter 3. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 21

24 Kvarter 4 Figur 27. Grav 0001/2, smidesstaket, kvarter 4. Foto: Länsmuseet Gävleborg, Figur 28. Grav 0001/2, smidesstaket, kvarter 4. Foto: Länsmuseet Gävleborg, 22 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

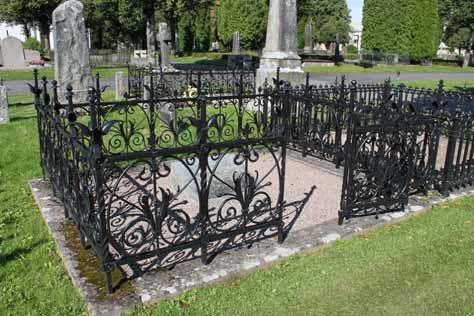

25 Figur 29. Grav 015, smidesstaket, kvarter 4. Foto: Länsmuseet Gävleborg, Figur 30. Grav 0163, smidesstaket, kvarter 4. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 23

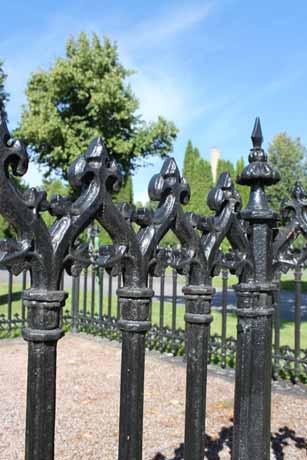

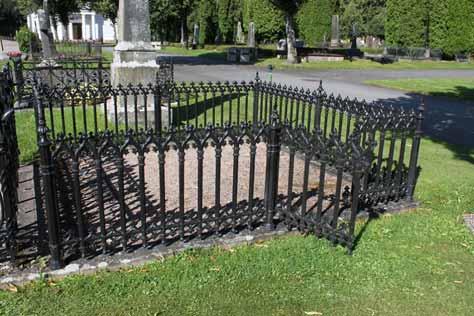

26 Figur 31. Grav 0018, gjutjärnsstaket, kvarter 4. Foto: Länsmuseet Gävleborg, Figur 32. Grav 0018, gjutjärnsstaket, kvarter 4. Foto: Länsmuseet Gävleborg, 24 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

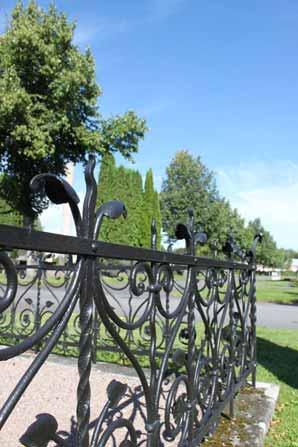

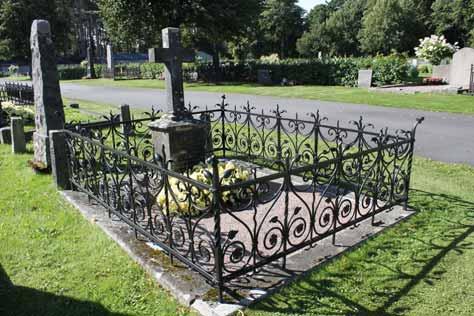

27 Figur 33. Grav 0022, smidesstaket, kvarter 4. Foto: Länsmuseet Gävleborg, Figur 34. Grav 0022, gjutjärnsstaket, kvarter 4. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 25

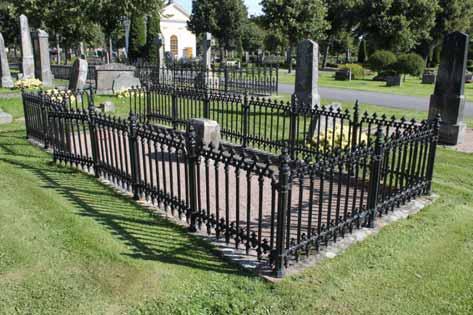

28 Figur 35. Grav 0026/27, gjutjärnsstaket, kvarter 4. Foto: Länsmuseet Gävleborg, Figur 36. Grav 0026/27, gjutjärnsstaket, kvarter 4. En av staketsektionerna är avknäckt från hörnstolpen till mittstolpen. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

29 Figur 37. Grav 0026/27, gjutjärnsstaket, kvarter 4. En av staketsektionerna är avknäckt från hörnstolpen till mittstolpen. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 27

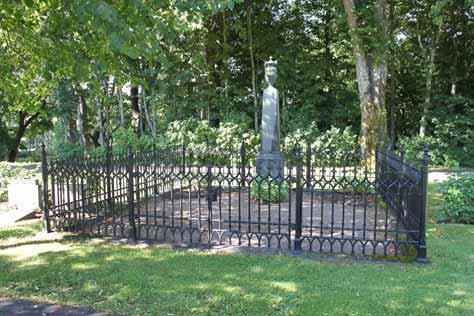

30 Renovering av två provstaket Figur 38. Grav 0171/174, Kjellerstedts familjegrav, gjutjärnsstaket, kvarter 7. Foto: Länsmuseet Gävleborg, Figur 39. Grav 0171/174, Kjellerstedts familjegrav, gjutjärnsstaket, kvarter 7. Kring flera av staketstolparnas knoppar finns märken i färgen, troligtvis tillkomna innan färgen helt torkat. Märkena ser ut att ha orsakats av rep/snöre. Foto: Länsmuseet Gävleborg, 28 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

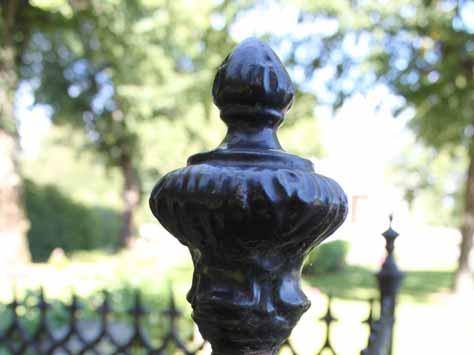

31 Figur 40. Grav 0171/174, Kjellerstedts familjegrav, gjutjärnsstaket, kvarter 7. Kring flera av staketstolparnas knoppar finns märken i färgen, troligtvis tillkomna innan färgen helt torkat. Märkena ser ut att ha orsakats av rep/snöre. Foto: Länsmuseet Gävleborg, LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 29

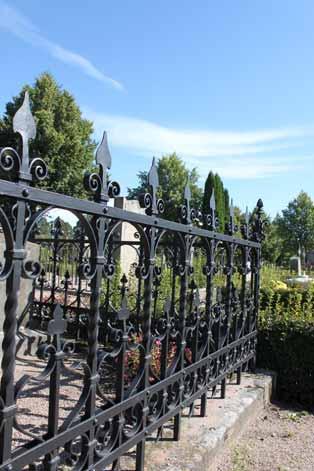

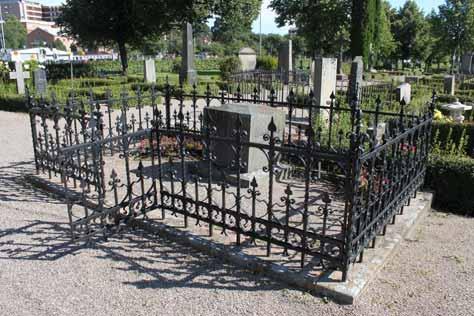

32 Figur 41. Grav 0243, Wærns familjegrav, smidesstaket, kvarter 5B. Foto: Länsmuseet Gävleborg, Figur 42. Grav 0243, Wærns familjegrav, smidesstaket, kvarter 5B. Foto: Länsmuseet Gävleborg, 30 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR

33 AVVIKELSER FRÅN BESLUT Länsstyrelsens beslut hänvisar till handlingarna som upprättades av Bjerking AB I detta behandlas de aktuella gravarna under kapitel 1.1. Här hänvisas till en gravkarta benämnd 06.3, på vilken gravarna är inringade. En av de inringade gravarna i kvarter 4, grav 0004, renoverades dock aldrig. Däremot är grav 0018 i samma kvarter renoverad. Båda dessa gravar omgärdas av gjutjärnsstaket. Varför den ursprungliga planen frångicks är okänt. Projektledaren på TPM Industrimålning har slutat på företaget. Frågan stämdes även av med Anders Winroth, som vid tiden arbetade inom kyrkogårdsenheten och som var den som ansökte om tillstånd hos länsstyrelsen. Innan de praktiska arbetena påbörjades bytte dock Winroth tjänst inom Svenska kyrkan i Gävle och projektet med gravstaketen övertogs av hans efterträdare. Winroth känner inte till skälet till varför en av de beslutade gravarna inte åtgärdades och hur det resonerades när en annan grav i samma kvarter istället valdes ut. TEKNISKA OCH ADMINISTRATIVA UPPGIFTER Länsstyrelsens dnr: Beslutsdatum: Antikvarisk dokumentation: Ulrika Olsson, Länsmuseet Gävleborg Plats: Väster 35:2, Gamla kyrkogården Stad: Gävle Kommun: Gävle Lagskydd: Kulturmiljölagen kapitel 4 Uppdragsgivare: Kyrkogårdsenheten, Svenska kyrkan i Gävle Stensocklar: Pirab AB Gävle Staket i smide och gjutjärn: TPM Industrimålning AB, Gävle Anvisning för renovering av provstaket: Bjerking AB, Förfrågningsunderlag: Bjerking AB, Materialleverantörer: Introteknik Dokumentation utförd: Dokumentationshandlingar förvaras i länsmuseets arkiv. KÄLL- OCH LITTERATURFÖRTECKNING Boox Lena, Englund Erika, Gamla kyrkogården i Gävle, Kulturhistorisk inventering, Länsmuseet Gävleborg, rapport 2006:01 LÄNSMUSEET GÄVLEBORG GRAVSTAKET MED TILLHÖRANDE STENSOCKLAR 31
