1 UNITY OÄNDLIGA MÖJLIGHETER UNITY - Endless Possibilities

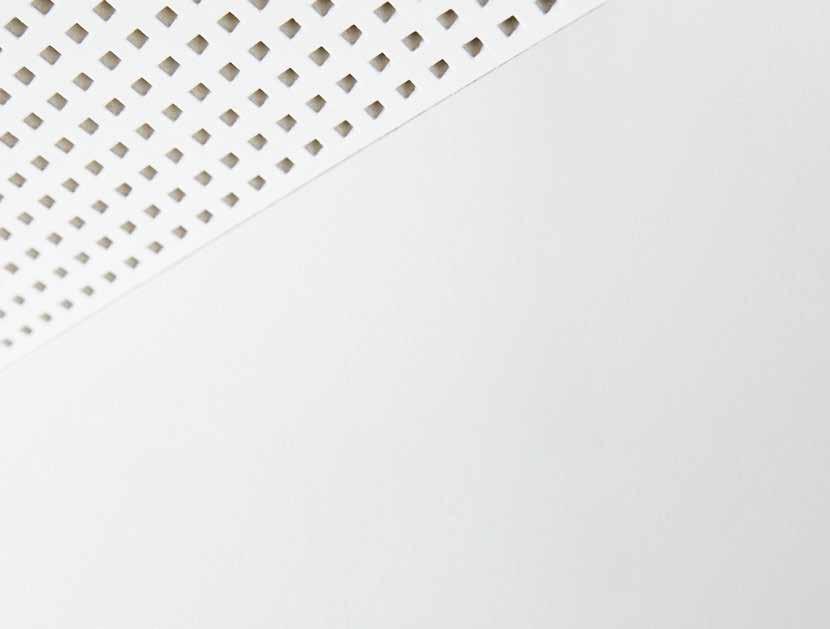

2 DESIGN MÖTER FUNKTION UNITY-KONCEPTET Det är något monolitiskt och förtroendeingivande robust med tak. I sitt ursprungliga tillstånd är dess yta obruten. Jämn. Enhetlig. Men när taket får en funktion störs också lugnet. Den enhetliga ytan störs och bryts av. Våra Unity-perforeringar försöker återbörda taket till sitt lugna, ostörda tillstånd. Men även behålla mångsidigheten hos en modern takstruktur. Unity drivs av strävan att skapa en konsekvent takyta. En yta som sätter en ny standard för både design och funktion. Unity-familjen innehåller fyra olika designer: Unity 9 Unity 3 Unity och Unity 4 Varje perforeringsdesign finns tillgänglig för en rad av produkter.var och en med olika kantdesign, uttryck, tillämpningsområde och funktion. Unity finns även tillgänglig för system med synligt bärverk. Allt är en del av vår filosofi att skapa lösningar, inte begränsningar. Att ge maximalt med utrymme för uttryck. 2 Knauf Danoline Unity

3 LÄMNA PLATS FÖR MIRAKELMINERALEN GIPS även känt som mirakelmineralen har varit ett oumbärligt material för konstnärer, arkitekter och byggmästare sedan tidernas begynnelse. Bildandet av gips börjar med en kemisk reaktion som sker när svavelhaltiga partiklar från vulkaner når havet. Det förekommer som sten, kvarts, eller i sin renaste form som en ädelstensliknande kristall. Men för oss ligger dess skönhet i de oändliga möjligheterna. På Knauf Danoline är vårt uppdrag att förverkliga denna potential.. Gips är en outtömlig naturresurs som ständigt förnyas genom naturliga processer. Knauf Danoline Unity 3

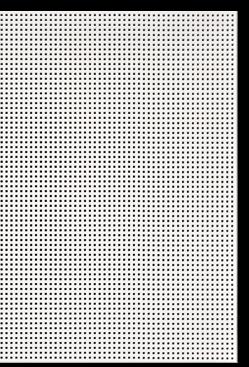

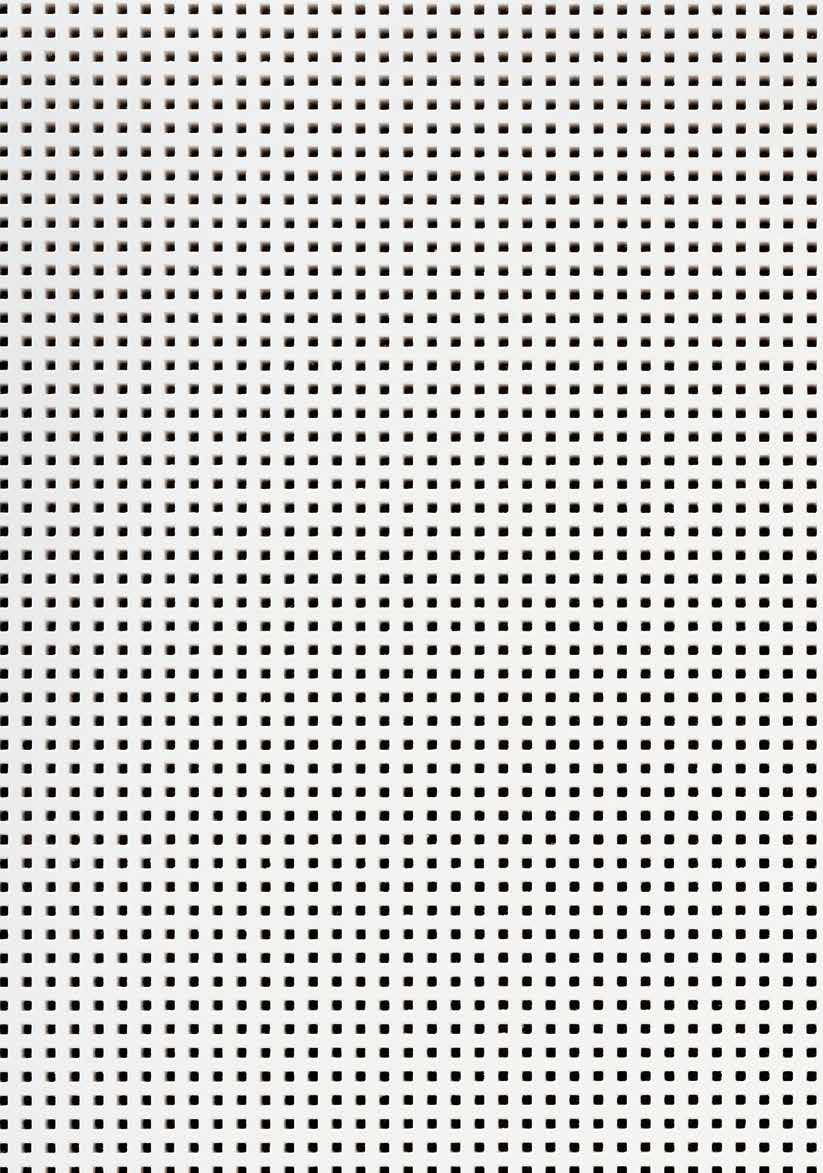

4 UNITY 3 3.5x3.5 mm kvadratiska perforeringar De kvadratisk pixel-liknande perforeringarna hos Unity 3 ger den ett högteknologiskt utseende. Därför är den idealisk för rum med hårda, raffinerade material, för att förstärka den robusta strukturens raka linjer. Tillgängliga produkter med Unity 3 Contur Belgravia Plaza Unity 3 finns som standard tillgänglig för tre olika produkter, för att möta de skiftande kraven på design och funktion. 4 Knauf Danoline Unity

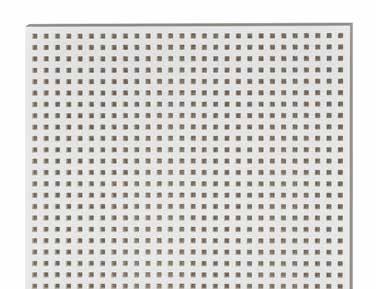

5 UNITY 3 KANTER Som standard finns Unity 3 tillgänglig med följande kanter: CONTUR Dolt bärverk med Kant D+ BELGRAVIA Indraget bärverk Kant E+ PLAZA Synligt bärverk Kant A+ Kanterna hos Contur, Belgravia och Plaza har designats om för att skapa ett skarpt uttryck som kompletterar utformningen på perforeringen hos Unity 3. PERFORERING AKUSTIK αp UNITY 3 3.5x3.5 mm Perforeringsprocent: 17.2% αp αp αp mm nedpendling, 45 mm mineralull, αw 0,95, NRC 0, mm nedpendling, ingen mineralull, αw 0,80, NRC 0, mm nedpendling, 45 mm mineralull, αw 0,90, NRC 0,90 Hz Knauf Danoline Unity 5

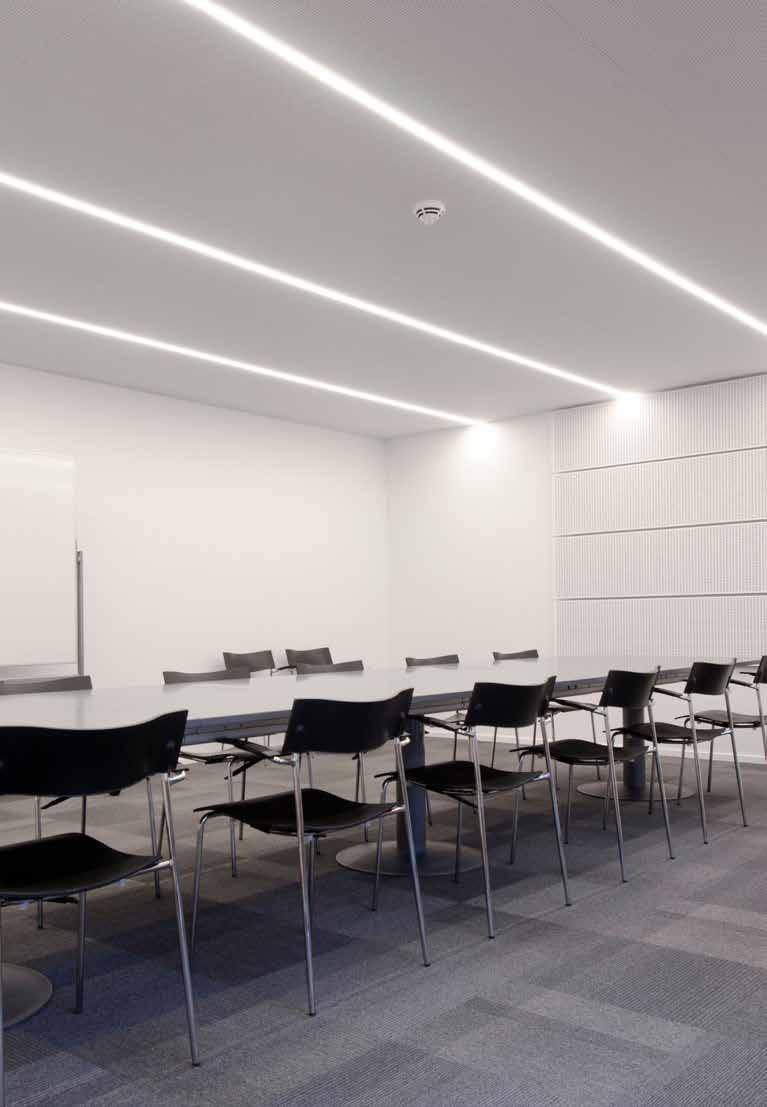

6 Mötesrum / Danmark / Contur D+ UNITY 3 6 Knauf Danoline Unity

7 Affär / Frankrike / Plaza A+ UNITY 3 / Emergence Architecture Knauf Danoline Unity 7

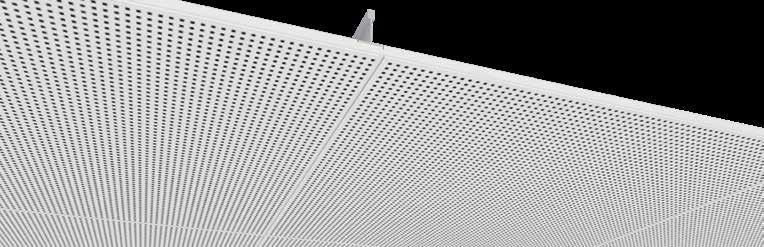

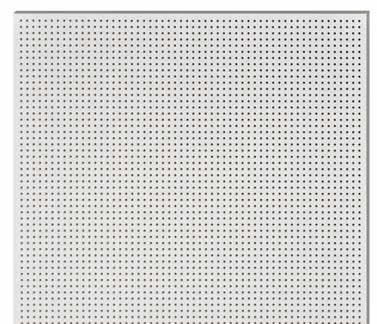

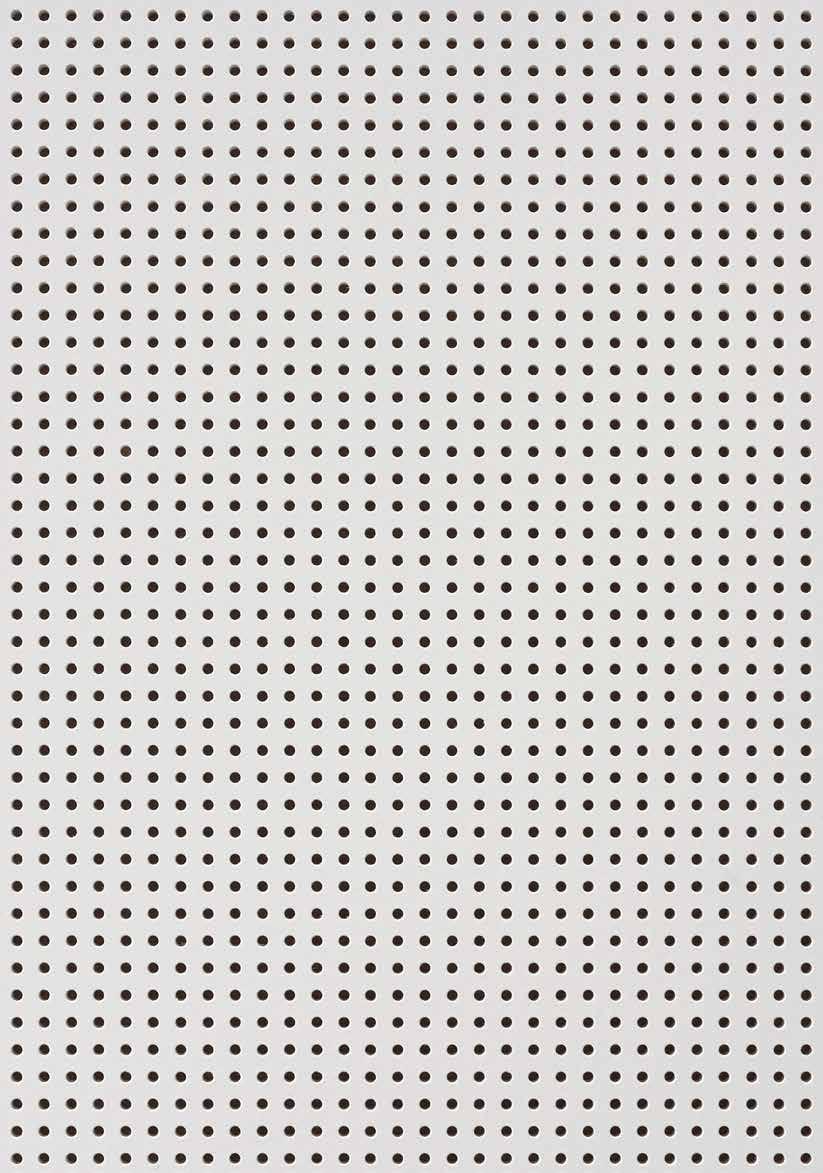

8 UNITY 4 Ø4 mm rund perforering Unity 4 med sitt klassiska utseende skapar en mjuk yta som avspeglar formbarheten hos gips. Det är perfekt för rum med gjutna betongväggar och gjutet golv för att ge stöd åt det totala tredimensionella uttrycket. Unity 4 finns som standard tillgänglig för tre olika produkter, för att möta olika krav på design och funktion. Tillgängliga produkter med Unity 4 Contur Belgravia Plaza 8 Knauf Danoline Unity

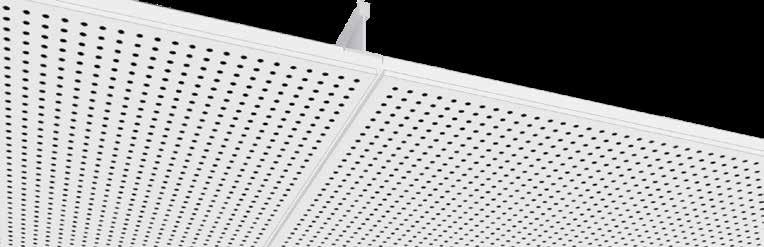

9 UNITY 4 KANTER Som standard finns Unity 4 tillgänglig med följande kanter: CONTUR Dolt bärverk med Kant D+ BELGRAVIA Indraget bärverk Kant E+ PLAZA Synligt bärverk Kant A+ Kanterna hos Contur, Belgravia och Plaza har designats om för att skapa ett skarpt uttryck som kompletterar utformningen på perforeringen hos Unity 4. PERFORERING AKUSTIK ,0 αp 10 0,8 0,6 0,4 0,2 0, αp αp αp Hz UNITY 4 Ø4 Perforeringsprocent: 12,2% 65 mm nedpendling, 45 mm mineralull, αw 0,75, NRC 0, mm nedpendling, ingen mineralull, αw 0,70, NRC 0, mm nedpendling, 45 mm mineralull, αw 0,75, NRC 0,80 Knauf Danoline Unity 9

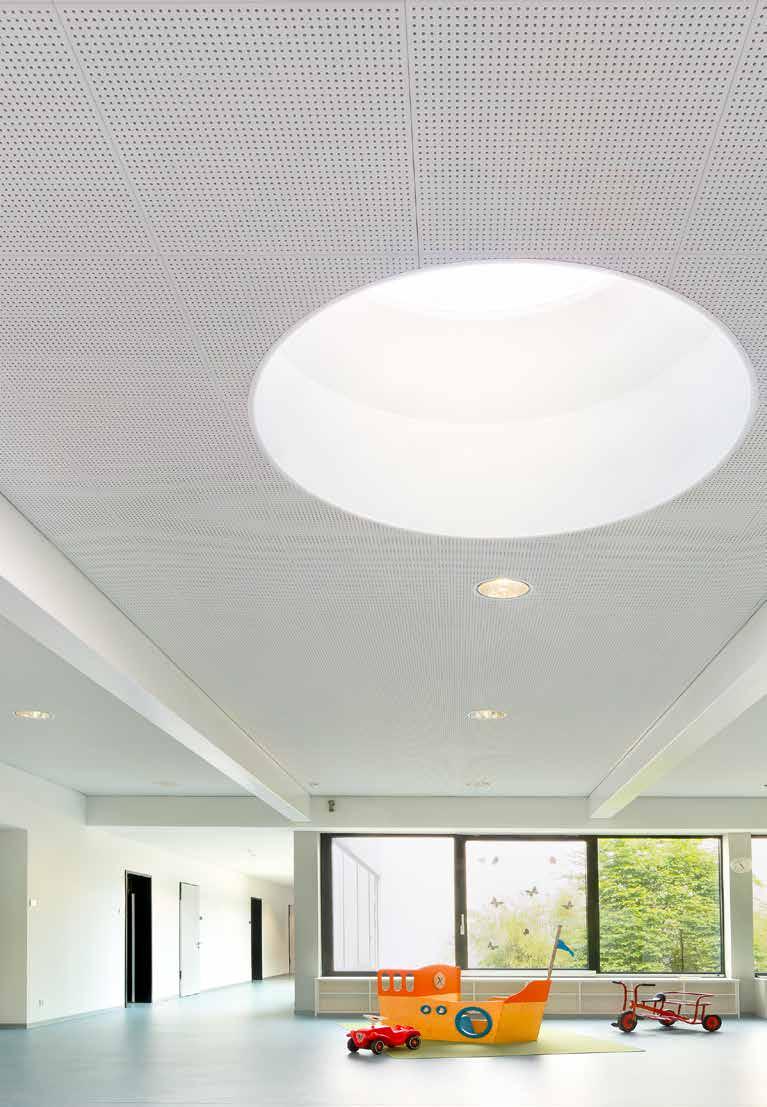

10 Skola / Tyskland / Contur D+ UNITY 10 Knauf Danoline Unity

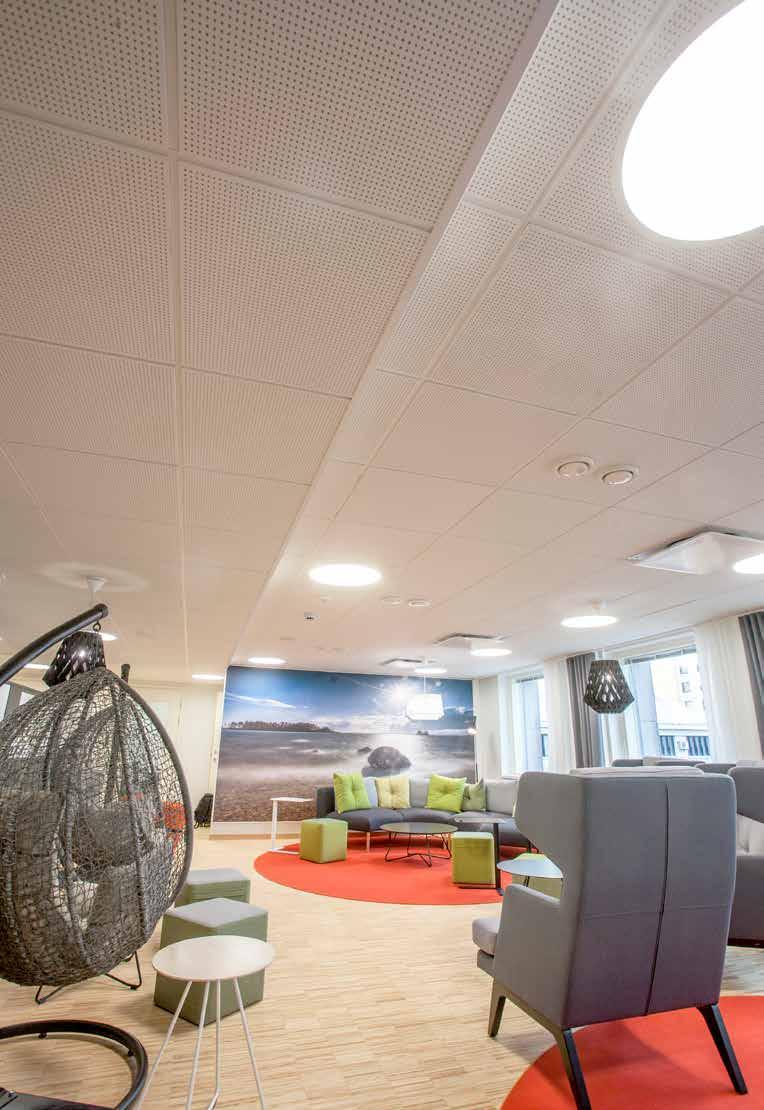

11 Kouvola Bank / Finland /Belgravia E+ UNITY 4 Knauf Danoline Unity 11

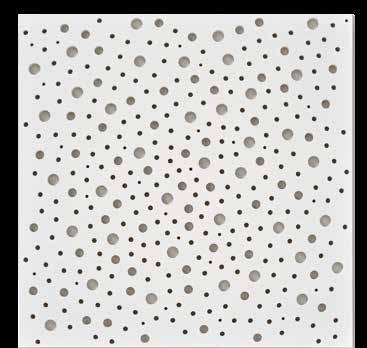

12 Unity Rund perforering med tre olika diametrar: Ø8 mm, Ø15 mm och Ø20 mm. Retrokänslan hos Unity symboliserar rörelse. Det hämtar inspiration från mötet mellan vatten och luft luftbubblor. Perfekt för rum med varma material som trä, och med organiska former som ger intryck av en jämn, långsam rörelse av linjer genom rummet. Unity finns som standard tillgänglig för tre olika produkter, för att möta de skiftande kraven på design och funktion. Tillgängliga produkter med Unity Contur Belgravia Plaza 12 Knauf Danoline Unity

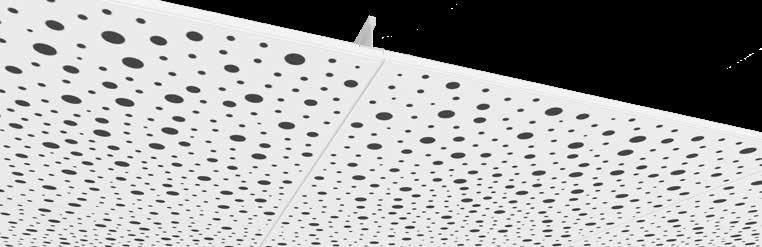

13 UNITY KANTER Som standard finns Unity tillgänglig med följande kanter: CONTUR Dolt bärverk med Kant D+ BELGRAVIA Indraget bärverk Kant E+ PLAZA Synligt bärverk Kant A+ Kanterna hos Contur, Belgravia och Plaza har designats om för att skapa ett skarpt uttryck som kompletterar utformningen på perforeringen hos Unity PERFORERING AKUSTIK αp U , Ø8mm, Ø15 mm, Ø20 mm Perforeringsprocent: 10,80 % αp αp αp mm nedpendling, 50 mm mineralull, αw 0,55, NRC 0, mm nedpendling, ingen mineralull, αw 0,60, NRC 0, mm nedpendling, 50 mm mineralull, αw 0,60, NRC 0,55 Hz Knauf Danoline Unity 13

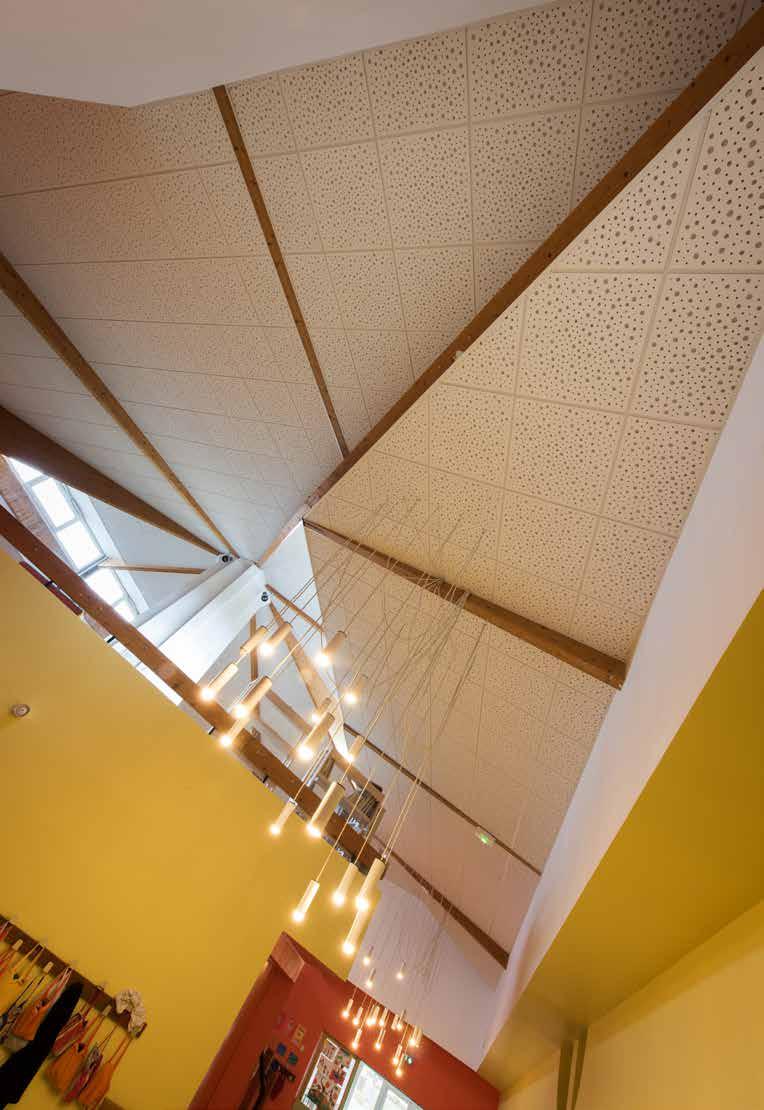

14 Skola / Frankrike / Belgravia E+ UNITY / Cap Constructions 14 Knauf Danoline Unity

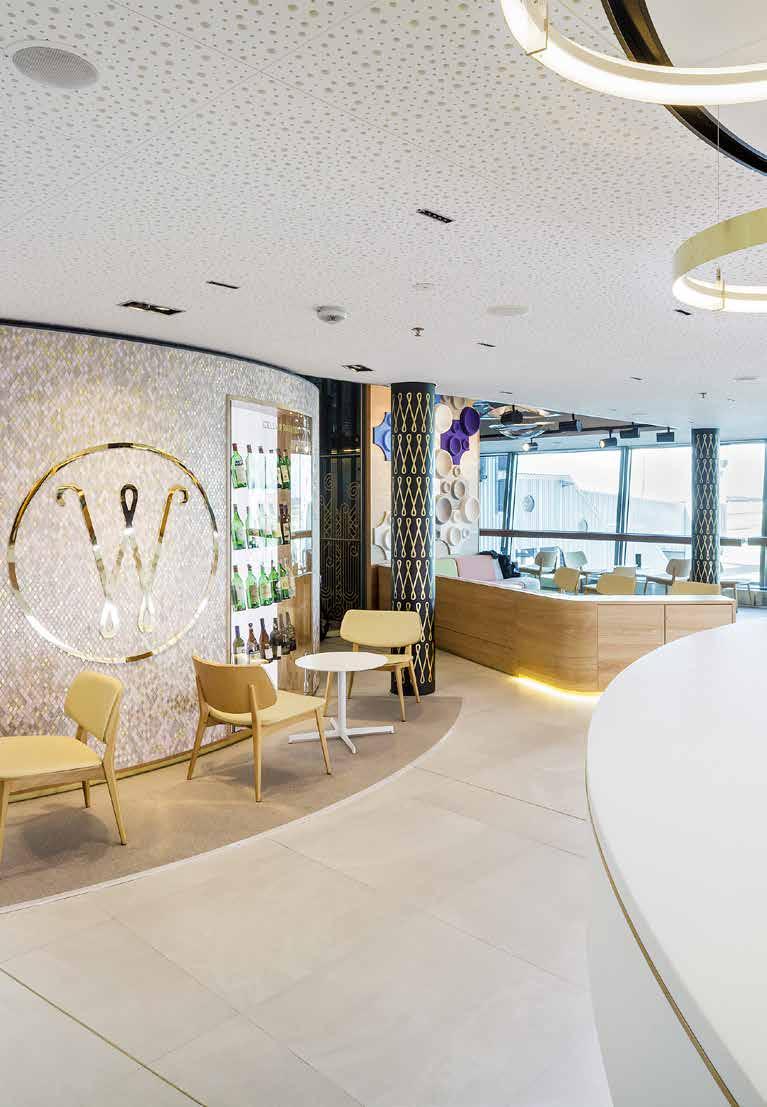

15 VISSTE DU ATT... På Knauf Danoline har vi integrerat Cleaneo-tekniken i alla våra perforerade akustiska gipsprodukter. Contur Unity i Wine & View Bar, Flygplats, Finland Knauf Danoline Unity 15

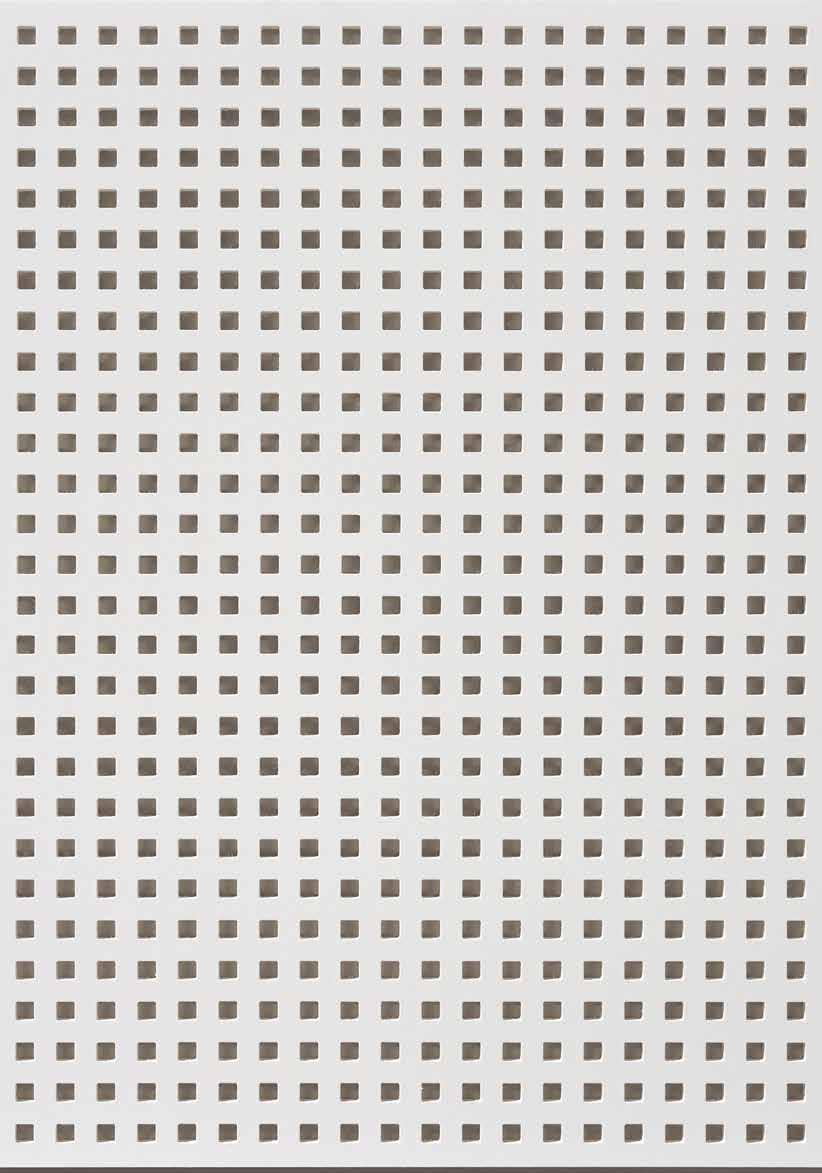

16 UNITY 9 9.0x9.0 mm kvadratiska perforeringar Formen för den perforerade designen hos Unity 9 erbjuder taket ett maritimt uttryck. Unity 9 är därför idealisk för rum med väggar och golv av betong. Unity 9 finns som standard tillgänglig på två olika produkter, för att möta olika krav på design och funktionalitet. Tillgängliga produkter med Unity 9 Belgravia Plaza 16 Knauf Danoline Unity

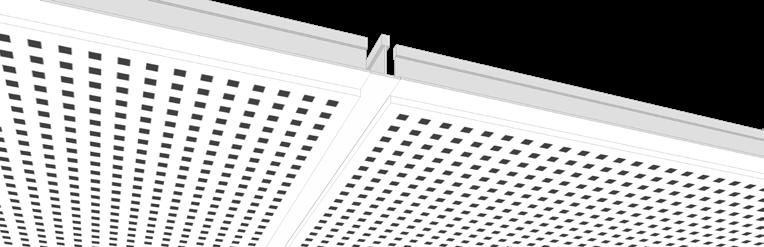

17 UNITY 9 NY PERFORERING KANTER Som standard finns Unity 9 tillgänglig med följande kanter: BELGRAVIA Indraget bärverk Kant E+ PLAZA Synligt bärverk Kant A+ Kanterna hos Belgravia och Plaza har designats om för att skapa ett skarpt uttryck som kompletterar utformningen på perforeringen hos Unity 9. PERFORERING AKUSTIK ,0 0,8 αp UNITY 9 9x9 mm Perforeringsprocent 18,9% 0,6 0,4 0,2 0, αp αp αp mm nedpendling, 45 mm mineralull, αw 0.90, NRC mm nedpendling, no mineralull, αw 0.75, NRC mm nedpendling, 45 mm mineralull, αw 0.85, NRC 0.85 Hz Knauf Danoline Unity 17

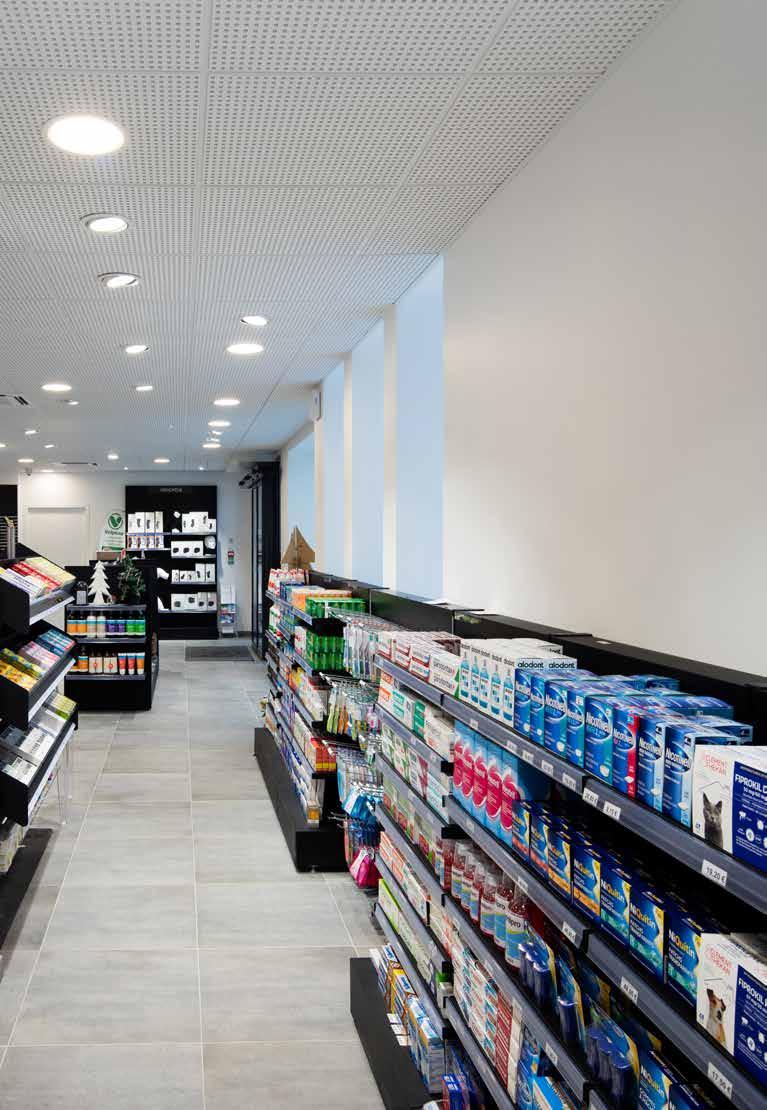

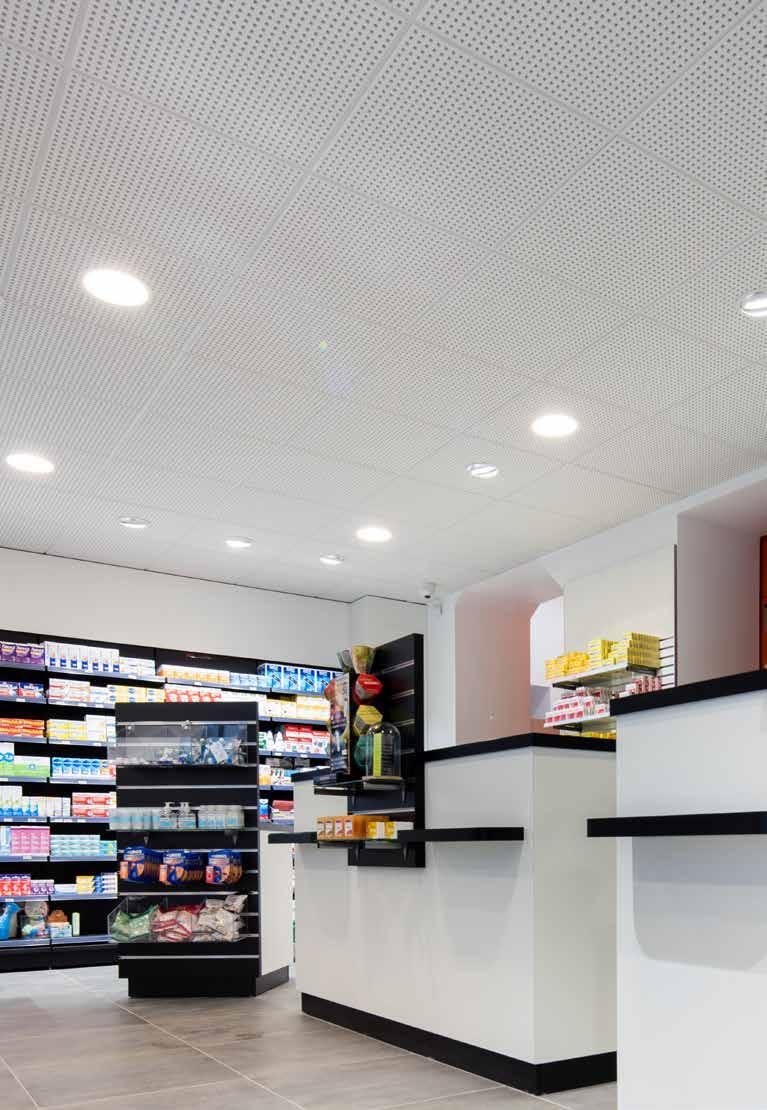

18 Apotek Val d Ajol / Frankrike / Belgravia E+ UNITY 9 / Houot Agencement 18 Knauf Danoline Unity

19 Apotek Val d Ajol / Frankrike / Belgravia E+ UNITY 9 / Houot Agencement Knauf Danoline Unity 19

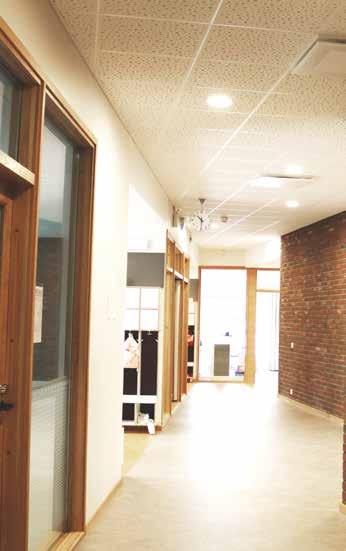

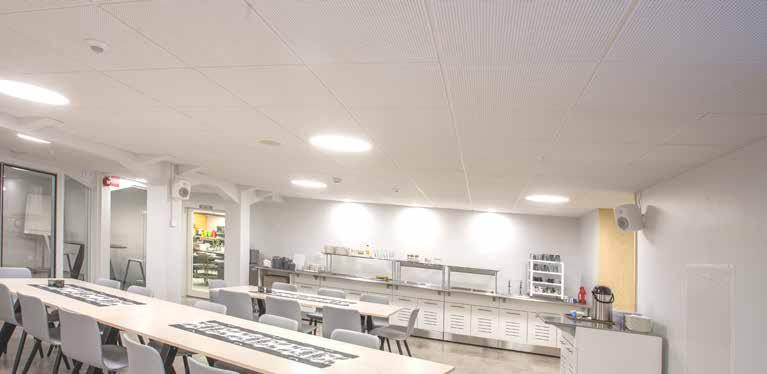

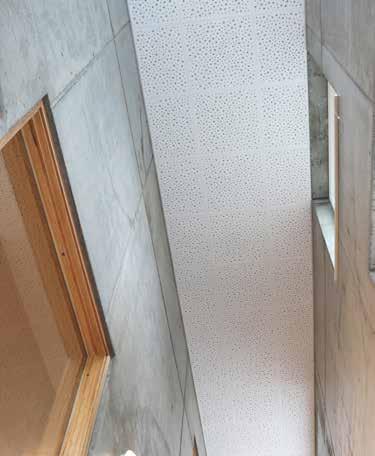

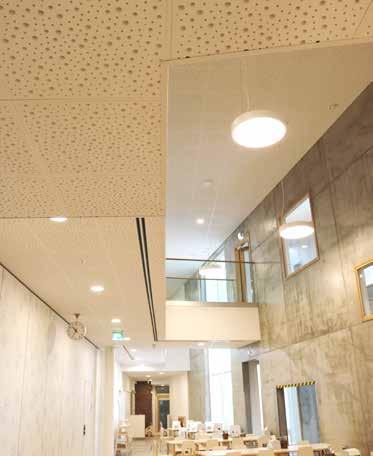

20 Picture text BÄTTRE INOMHUSKLIMAT MED UNITY Som så många andra daghem från 70-talet, drabbades daghemmet Mäntykumpu i Finland av dålig inomhusluftkvalitet. Istället för att reparera det gamla daghemmet, bestämde sig staden Porvoo för att riva ner det och bygga upp ett helt nytt daghem på samma plats. Det nya daghemmet stog klart i augusti 2017, och det togs emot med entusiasm. Jag måste säga att det känns fantastiskt med all den här friska luften. Vi har nu de finaste lokalerna i Porvoo. säger Maria Johansson, chef för daghemmet. Johansson är nöjd med att daghemmets personal har varit ständigt involverade i processen. Det är viktigt att både barn och personal kan trivas. Vi fick bland annat vara med och bestämma om vilka färger som skulle användas. När jag först såg betongväggen frågade jag vad som skulle vara på den, men nu har jag vant mig vid den och tycker den är ganska vacker. fortsätter Maria Johansson. Daghemmets färgtoner ligger nära naturen och barnen sätter extra färg på omgivningen med sina kläder och konstverk. förklarar Johansson. OBEHINDRADE LÖSNINGAR Unity-taken har använts i korridorer och andra gemensamma utrymmen för att skapa akustisk komfort. Man väljer Unity för dess inomhusklimategenskaper och luftrenande teknik, Cleaneo. Taken skapar ett sömlöst uttryck och en magnifik och frisk kontrast till betong- och tegelväggar. 20 Knauf Danoline Unity

21 PRODUKTÖVERSIKT PRODUKT KANT PERFORERING STORLEK BÄRVERK LJUSREFLEKTION Kant D+ UNITY x 600 x 12,5 mm S24 69,20% CONTUR UNITY x 600 x 12,5 mm S24 71,65% UNITY x 600 x 12,5 mm S24 72,20% Kant E+ UNITY x 600 x 12,5 mm S15 69,20% BELGRAVIA UNITY x 600 x 12,5 mm S15 71,65% UNITY x 600 x 12,5 mm S15 72,20% UNITY x 600 x 12,5 mm S15 71,60% UNITY x 600 x 12,5 mm 600 x 600 x 12,5 mm S15 S24 69,20% PLAZA Kant A+ UNITY 4 UNITY x 600 x 12,5 mm 600 x 600 x 12,5 mm 600 x 600 x 12,5 mm 600 x 600 x 12,5 mm S15 S24 S15 S24 71,65% 72,20% UNITY x 600 x 12,5 mm 600 x 600 x 12,5 mm S15 S24 71,60% : LUFTRENING OCH LUFTKVALITET Inomhusvärde: 10 dagar Partikelemission: låg mindre än 0,75 mg Aktiv reduktion av hot från luftburna föroreningar tack vare Cleaneo-teknik. INOMHUSKLIMAT Produkten är designad för att fungera under normala bruksförhållanden. Produkten är testad med 70 % relativ fuktighet vid 25 C och klarar temperaturer på upp till 50 C. BRANDKLASS A2-S1,D0 BÄRFÖRMÅGA 1 / A / ingen belastning ROBUSTNESS Tillverkat i tåligt, glasfiberförstärkt material med utmärkt trycktålighet. Under normala förhållanden bevaras produktens egenskaper och materialet bryts inte ned med tiden. YTA Standard vitmålad yta (närmaste matchande färg är RAL 9003, glans 5) Andra färger finns tillgängliga på begäran. RENGÖRING Damm tas bort med en dammtrasa eller dammsugare. Fläckar kan tas bort med en fuktad trasa enligt vanliga rengöringsrutiner och neutrala rengöringsmedel. KANALFRI VENTILATION Unity-taken gör det möjligt att ventilera mycket stora luftväxlare helt utan ventilationskanaler, medan kraven för lufthastighet och komfort i utrymmen där människor vistas upprätthålls. Mer information om Unity finns på knaufdanoline.com Knauf Danoline Unity 21

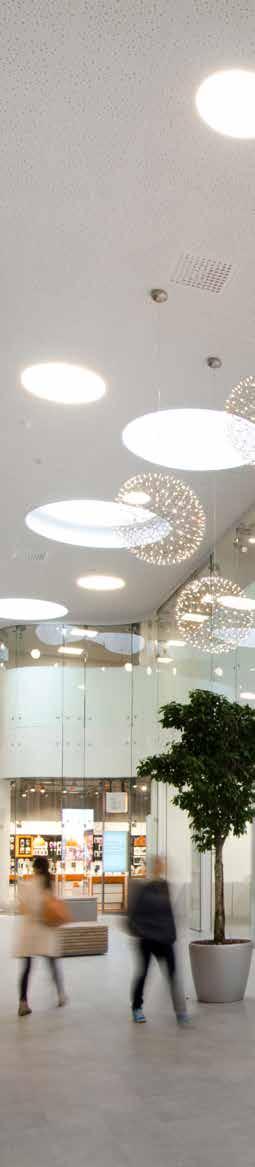

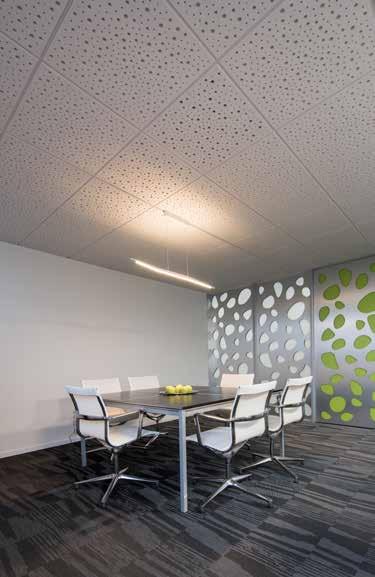

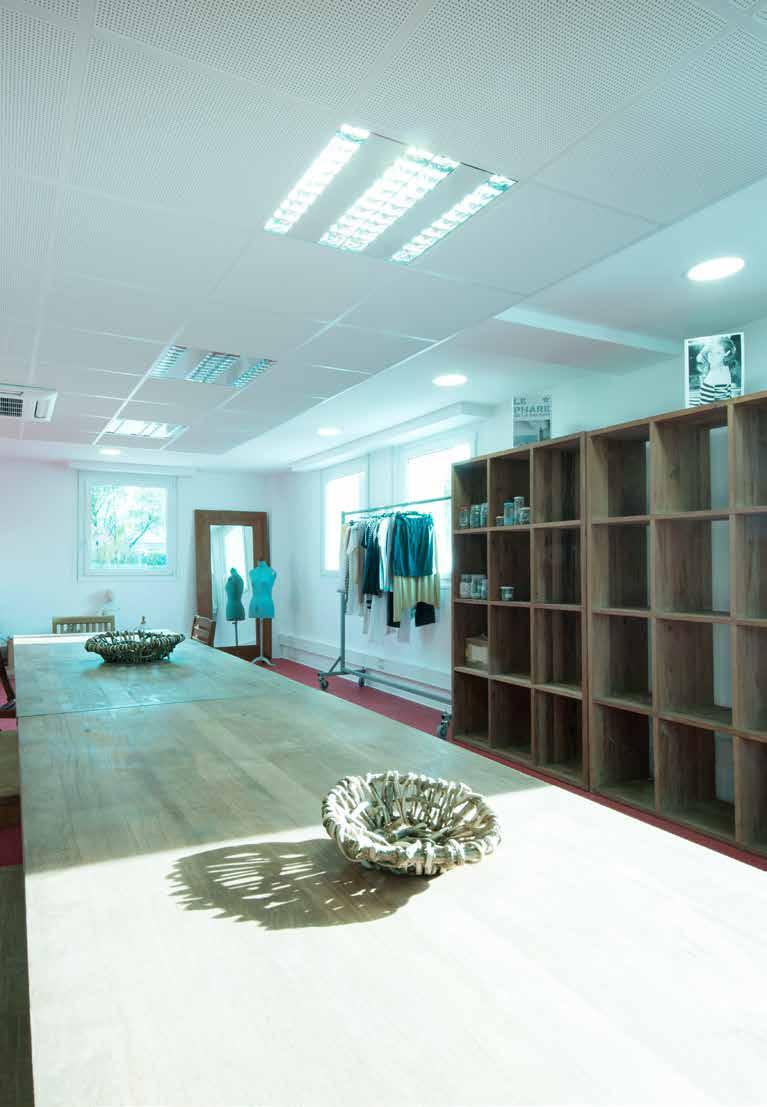

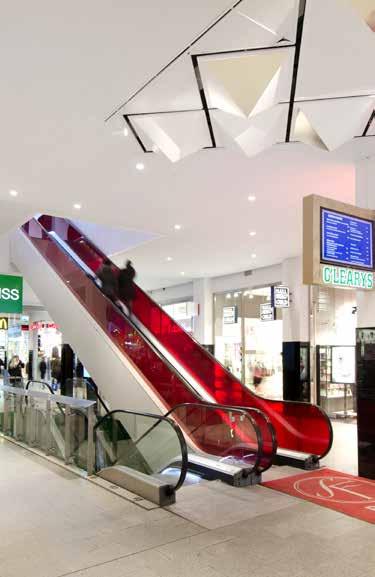

22 UNITY Grundskola - THE COMPLETE / Frankrike / CEILING Contur D+ UNITY / Jean-Michel LHOMMÉE architect Köpcentrum / Sverige / Contur D+ Unity 3 / Architect: Wester & Elsner 22 Knauf Danoline Unity Kontor / Frankrike / Belgravia E+ Unity / Architect: Ermegence Architecture

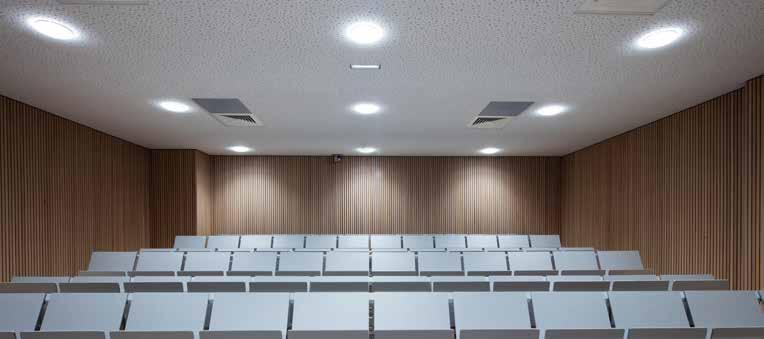

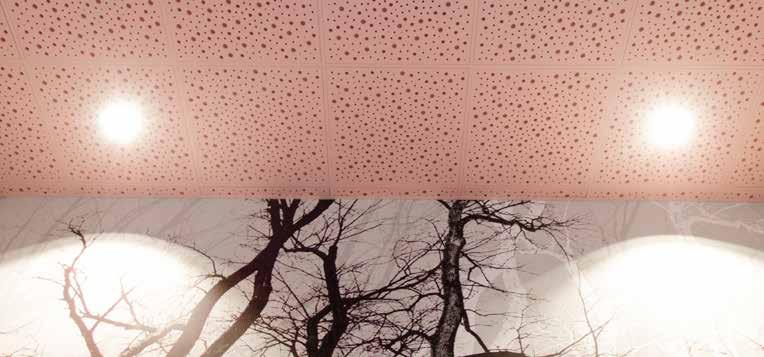

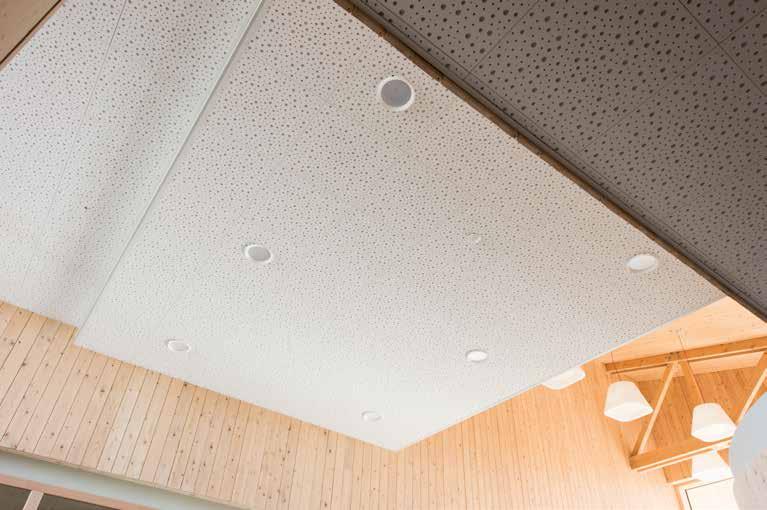

23 Malmö Live / Sverige / Plaza A+ UNITY / Schmidt Hammer Lassen architecture Amfiteater / Frankrike / Contur D+ UNITY / Linda AYDOSTIAN architect Kouvola Bank, Finland / Belgravia E+ Unity 4 / Ulla Hovi Oy, Kotka architect Knauf Danoline Unity 23

24 KNAUF DANOLINE SE Åhus Tel.: Se och inspireras av filmen från Knauf Danoline Knauf Danoline 04/2018
