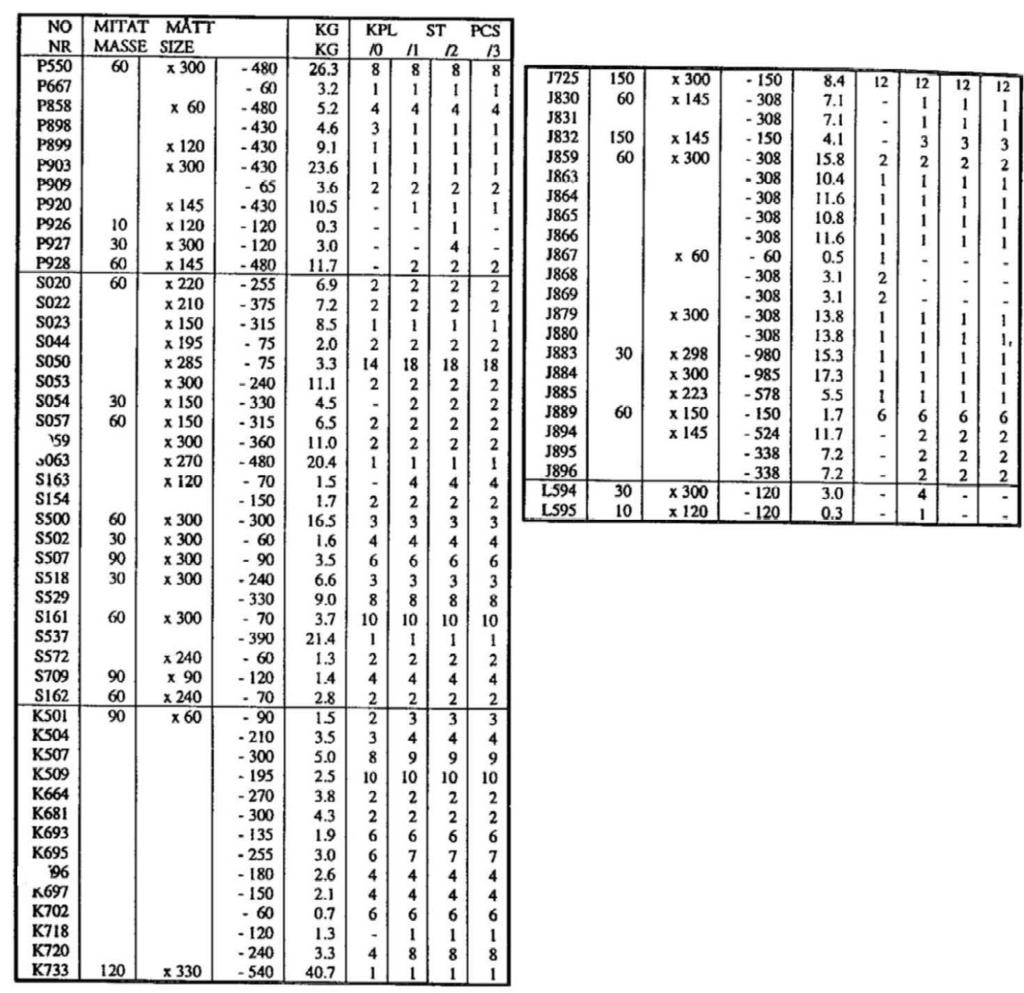

Tulikivi-yhtiöt/Tulikivi Group TARVIKELUETTELO / MATERIALFÖRTECKNING / MATERIALLISTE / MATERIAL LIST / NOMENCLATURE KTU 1330

Transkript

1

2

3 Tulikivi-yhtiöt/Tulikivi Group TARVIKELUETTELO / MATERIALFÖRTECKNING / MATERIALLISTE / MATERIAL LIST / NOMENCLATURE KTU 1330

4 Tulikivi-yhtiöt/Tulikivi Group TEKNISET TIEDOT LÄMMITYSTEHO 3.5 kw PAINO 1260 kg POHJAN MITAT - leveys - syvyys TULIPESÄN MITAT - leveys - syvyys 780 /460 mm 810 mm 510 mm 345 mm Uuni asennetaan liikkumattomalle ja palamattomalle alustalle, joka on riittävän luja kantamaan uunin painon. Uunin perustuksen mitoituksessa on otettava huomioon ilmarako tiiliseinään (30 mm), suojaetäisyydet ja uunin mahdolliset ulokkeet. SUOJAETÄISYYDET - sivusuunnassa - ylös - alas 150 mm 250 mm 50 mm Uunin perustuksessa on myös huomioitava huollon (nuohoussivu 600 mm) ja käytön (työskentelytilaa 1000 mm) vaatimat tilat. Nuohousmahdollisuudet tarkistetaan asennettaessa niin, että uuni ja hormi ovat nuohottavissa normaalein nuohousvälinein. KIPINÄSUOJA Uunin eteen palamattomalla materiaalilla kipinäsuojattu alue: - leveys; luukunleveys mm molemmin puolin - syvyys minimi 420 mm HORMI Uuni liitetään Suomen rakentamismääräyskokoelman osien E1 ja E3 mukaiseen savuhormiin. Hormin koko: x 270 mm tai - halkaisija mm - minimipituus on 5 m Hormiliitosaukko hormissa: - leveys (hormin levyinen) mm - minimikorkeus (aukon yläreuna mitattuna pohjatasosta) 300 mm - alareuna on pohjatasossa ( max 60 mm:n kynnys ) KTU 1330

5 Tulikivi-yhtiöt/Tulikivi Group TEKNISKA DATA VÄRME EFFEKT 3.5 kw VIKT 1260 kg GRUNDENS MÅTT - bredd - djup ELDSTADENS MÅTT - bredd - djup 780/460 mm 810 mm 510 mm 345 mm Ugnen placeras på orörligt och obrännbart underlag som är tillräckligt för att bära ugnens vikt. När man planerar grunden bör man ta hänsyn till att en luftpalt på 30 mm lämnas mellan ugn och tegelvägg, skyddsavstånd och möjliga utbyggnader på ugnen bör också beaktas. Skyddsavstånden mellan ugnen och vägen: 1. Brännbar vägg (trävägg): 150 mm (100 mm i Sverige). (OBS! Punktera 2-4 gäller endast Sverige). 2. Brännbar vägg som skyddas med tändskyddande material: 50 mm (tändskyddande materialet, t.ex. Minerit, Cemin wood eller motsvarande kan fästas direkt på träväggen utan regler) Mineritskivans tjocklek mm 3. Gipsvägg räknas som brännbar vägg och skall skyddas enligt punkt 2 ovan. 4. Obrännbar vägg: 30 mm Vid placering av ugnen bör man också ta hänsyn till att ett utrymme på 600 mm (900 mm i Sverige) lämnas vid sidan av ugnen för sotning och 1000 mm som arbetsområde framför ugnen. Ugnen får anslutas till rökkanal dimensionerad för en maximal rökgastemperatur av 350 C. Rökkanalens mått: x 270 mm eller - diameter mm - min. höjd 5 m Skorstenanslutnig - Breddmått samma som rökkanalens - min. höjd 300 mm (öppningens överkant mätt från - öppningens nederkant är vid grundnivån grunden) Sotning Sotningmöjligheterna kontrolleras vid monteringen så att både ugn och skorsten kan med normala sotningsredskap sotas. Vid behov extra sotlucka på ugn eller/och skorsten. KTU 1330

6 Tulikivi-yhtiöt/Tulikivi Group TECHNISCHEN ANGABEN GEWICHT FUNDAMENTMASSE - Breite - Tiefe FEUERRAUMMASSE - Breite - Tiefe SCHORNSTEINMASSE - Durchmesser - Höhe min kg 780/460 mm 810 mm 510 mm 345 mm mm 5,0 m ANSCHLUSSROHR - Durchmesser mm (wird nicht mit dem Ofen geliefert) - Lämge max mm KTU 1330

7 Tulikivi-yhtiöt/Tulikivi Group TECHNICALDATA WEIGHT 27Ibs BASEDIMENSIONS -width 30/4 18 depth 32 FIRECHAMBERDIMENSIONS -width depth 20 13/2 When dimensioning the base take note of the clearances to combustibles,replace fi overhangsandatleastair 3/8 2 spacebetween replace fi andchimney(non-combustiblematerial)remember. toplan the soot cleaning arrangement before installation (read Assembly Instructions ). Chimney connectors shall be clay flue tile (minimum 5/8 wall thickness)orsteelpipe(minimum1/8wallthickness)surroundedby solidmasonry.factorybuildchimneypipe,type HT meeting requirements of UL 103 or the requirements of ULC S629M. Attention!Don tmakeanysteptoflueconnection. INSTALLONASUPPORTEDNONCOMBUSTIBLEFLOOR MINIMUMCLEARANCESTOCOMBUSTIBLES -front 120mm -sides 250mm WARNING Burn wood only, do not use other fuels. Read operating instructions carefully. Operate only with fuelling door closed. Always provide a sourceof freshairintoroom.replaceglassonlywithceramicglass. KTU 1330

8

9 Tulikivi-yhtiöt/Tulikivi Group KTU 1330

10

11 Tulikivi-yhtiöt/Tulikivi Group KTU 1330

12

13 Tulikivi-yhtiöt/Tulikivi Group KTU 1330

14
