1 2016 F D U D O K UME NTATION

2 Innehållsförteckning/Kontaktuppgifter LEVERANS & MOTTAGNINGSKONTROLL INNEHÅLL Leverans och mottagningskontroll... 3 YTTERDÖRRAR: Fakta, skötsel och garantier INNERDÖRRAR: Fakta, skötsel och garantier MASSIVDÖRRAR: Fakta, skötsel och garantier... 8 Karmar till innerdörrar: Fakta... 9 Terminologi Monteringsanvisningar/produktblad MOTTAGNING AV GODS Allt gods åtföljs av följesedel. Köparens mottagningskontroll skall vid godsets ankomst omfatta avstämning mot följesedel samt utifrån synliga skador/fel. Då godset avemballeras eller i annat fall innan godset används, skall mottagningskontrollen fullföljas med anpassad omsorg efter godsets art. Anmäl direkt till Dooria om det är något fel på mottagen produkt. Om den felaktiga produkten monteras utan Doorias godkännande, anses felet accepterat och kan i efterhand inte reklameras. Skada som ej är synlig vid mottagandet anmäls till Dooria snarast, dock senast inom 5 dagar. Synlig skada eller minskning av godset anmäls omgående till Dooria och noteras på fraktsedeln. Godsutlämnaren bestyrker noteringen med signatur och bilnummer. Reklamation Ska en entreprenad montera dörren ska köparen efter avemballering och innan montering sker, kontrollera om varan har några synliga skador eller uppenbara fel. Efter monteringen är slutförd ska köparen åter kontrollera dörren. Reklamerar köparen ej inom föreskriven tid, trots att han upptäckt eller skulle ha upptäckt fel eller brist, förlorar han rätten att framställa anspråk på grund därav. Reklamationen skall göras eller bekräftas skriftligen och innehålla uppgift om felets art och ungefärlig omfattning, respektive bristens storlek. Vid eventuell reklamation, bedöms produkten enligt de normer som finns redovisade i svensk standard vad gäller materialets beskaffenhet. Eventuella krav vad gäller leveransförsening skall sändas skriftligt senast inom 2 veckor efter leverans till logistik@dooria.se KONTAKTINFORMATION Dooria: Web: Tel växel: Fax: Lagring på byggplats Dörrarna skall förvaras i torrt och väl ventilerat utrymme, stående eller liggande på väl avvägda underlag minst 10 cm över golv, på så sätt att utskjutande beslag ej skadar intillvarande dörrar. Beslag etc. som levereras separat skall förvaras inomhus. Distrikt Telefonnummer E-post SYD order@dooria.se, projekt@dooria.se Byggfukt För att undvika skador på dörrar p.g.a byggfukt bör en noggrann uttorkning och utfuktning ske under byggnadstiden. Exempel på skador orsakade av byggfukt kan vara svällningar, färgavlagringar, krackeleringar etc. VÄST order@dooria.se, projekt@dooria.se ÖST order@dooria.se, projekt@dooria.se NORR order@dooria.se, projekt@dooria.se HUS husfabrik.support@dooria.se, projekt@dooria.se ENTREPRENAD projekt@dooria.se EFTERMARKNAD kvalitet@dooria.se Förfrågningar: Mailas till projekt@dooria.se Beställningar: Alla order sänds till order@dooria.se eller beställs på Transport/reklamationer: Anmäls till kvalitet@dooria.se eller på 2 3

3 FAKTA YTTERDÖRR SKÖTSELANVISNINGAR - GARANTIER YTTERDÖRR Fakta PREMIUM ytterdörr Passivhusdörr basic ytterdörr Karmdjup 115 mm 115 mm 92 mm Karmhylsa/karmborrning Monterad Monterad 14/6 mm förborrad Tröskel Glas U-värde Hårdträ/aluminium. HC Höjd: 25 mm 2-glas isolerglas med selektiv beläggning och argonfyllning. < 0,93 tät dörr < 1,2 glasad dörr A & B-MÅTT YTTERDÖRRAR Hårdträ/aluminium HC. Höjd: 25 mm 3-glas isolerglas med selektiv beläggning och argonfyllning. < 0,7 tät dörr < 0,8 glasad dörr A-mått B-mått PREMIUM ytterdörrar 60,5 22,5 PREMIUM Addera ytterdörr 67 26,2 Passivhusdörr 71 22,5 basic ytterdörrar 60,5 22,5 a A-mått = Dörrbladets tjocklek. B-mått = Mått från dörrbladets gångjärnssida till centrum låskista. b Hårdträ. HC Höjd: 25 mm 2-glas isolerglas med selektiv beläggning och argonfyllning. < 0,9 tät dörr < 1 glasad dörr Lås ASSA 2002 Connect ASSA 2002 Connect ASSA 8765 Gångjärn 3 x Abloy 3248 lyftgångjärn, justerbara i höjd och sidled, kraftig, dubbel bakkantsäkring. Förzinkat och epoxylackerad yta i rostfri look. 3 x Abloy 3248 lyftgångjärn, justerbara i höjd och sidled, kraftig, dubbel bakkantsäkring. Förzinkat och epoxylackerad yta i rostfri look. 2 x Abloy 3248 lyftgångjärn, justerbart i höjd och sidled, enkel bakkantsäkring. Förzinkad och klarlackad yta. Standardfärg Vit NCS S 0502-Y Vit NCS S 0502-Y Vit NCS S 0502-Y Valfri NCS S-kulör Ja Ja Nej Pardörrar Ja Nej Nej Sidoljus Ja Nej Nej Överljus Ja Nej Nej Garantier 10 års formgaranti. Gäller standardmodul 9-10x20,21. 7 års kondensgaranti isolerglas. 7 års garanti mot fabrikationsfel. Garantin gäller ej för målade kulörer över NCS S 7500-N. 10 års formgaranti. Gäller standardmodul 9-10x20,21. 7 års kondensgaranti isolerglas. 7 års garanti mot fabrikationsfel. Garantin gäller ej för målade kulörer över NCS S 7500-N. 10 års formgaranti. Gäller standardmodul 9-10x20,21. 5 års kondensgaranti isolerglas. 2 års garanti mot fabrikationsfel. Anmärkning: Tabellen visar mått vid standardbeslagning. Specialbeslagning som t ex lås för elslutbleck, Vingcard m.m. kan innebära annat B-mått. TA HAND OM DINA NYA DÖRRAR Målade ytterdörrar För att målningen ska behålla sin skyddande funktion bör dörren rengöras med jämna mellanrum. Rengör dörren vid behov med ljummet vatten med tillsatt såpa eller ammoniakfritt diskmedel. Dooria rekommenderar att målade ytterdörrar behandlas med vax utan slipmedel (t.ex. bil- eller båtvax) för att behålla färgens glans. Detta är speciellt viktigt på dörrar målade i mörka färger då dessa dörrar är känsligare för solljus och behöver lite extra omtanke. Om dörren skadas, bättringsmåla det skadade området omgående. Vid större skador rekommenderas noggrant underarbete med spackling och grundmålning innan målning. Kom i håg att dörrens kanter också behöver underhållas. Om dörren inte underhålls förloras rätten att reklamera dörren. Är produkten monterad i ett utsatt läge bör underhållet anpassas därefter. Dörrar monterade i liv med fasad måste skyddas av ett skärmtak med droppbleck, minsta liv utan tak eller annat skydd är 120 mm. Alla färger kan av normala orsaker blekna något av solljus. Dörrar som är målade i mörka färger och som utsätts för solljus kan bli starkt uppvärmda, och i större grad ha en tendens till att slå sig i motsats till en ljus dörr. Detta p.g.a. att materialet utvidgas på den solexponerade, uppvärmda ytan. Av samma orsak kan sprickor i målningen uppstå. Dooria lämnar ingen garanti på målade kulörer över NCS S 7500-N och uppåt. Lås, cylinder och gångjärn örj låskista och cylinder med låsspray - inte med olja eller fett, ett par gånger per år. Var också noga med att dra till alla skuvar ordentligt. Lås som används mycket eller som är extremt väderutsatta bör smörjas oftare. Gångjärn: Kontrollera gångjärnens funktion och skruva till eventuellt lösa skuvar. Gångjärnen smörjs med vattenfri mineralolja eller syntetisk smörjolja. Underhållsbehovet varierar med användningsfrekvens, belastning och miljö. Kontrollera funktionen, smörj och dra till skruvarna minst en gång per år. Tröskel Det är viktigt att tröskeln har fullt understöd och att tröskelbleck är monterat i framkant. Rengör tröskeln och olja in med lacknaftabaserad olja. TIPS OCH RÅD Följ våra monteringsanvisningar och om du känner dig osäker så ta hjälp av en fackman. Montering- och skötselsanvisningar finner du på vår hemsida Använd lämplig maskeringstejp vid målning eller putsning av omkringliggande ytor. Ytor som maskeras måste vara rena och torra. Maskeringstejpen ska avlägsnas så snart som möjligt så den inte bränner fast. Ta försiktigt bort tejpen så inte färgsläpp uppstår. GARANTI Garantitid räknas från vårt fakturadatum till vår återförsäljare.som garantisedel gäller kvittot. Garantin gäller under förutsättning att felet inte beror på t ex en olyckshändelse efter varans mottagande, vanvård, onormal användning eller att skötselanvisningar inte tillämpats. Garantin förutsätter att montering och underhåll utförts på ett korrekt sätt enligt monteringoch underhållsinstruktioner. Dooria standardkulör är vit NCS S 0502-Y. Vi målar de kulörer som ingår i den standardiserade NCS S-färgskalan eller i de fall vi på kunds begäran målat i motsvarande RAL-kulör. Garantierna gäller under förutsättning att ytbehandlingen utförts av Dooria. Garantin gäller ej på produkter målade i kulörer över NCS S 7500-N. PREMIUM ytterdörrar: Vi lämnar 10 års formgaranti, gäller om dörrbladet slår sig mer än 4 mm. Denna garanti gäller för modul 9-10 på bredd och på höjd. 7 års kondensgaranti isolerglas och 7 års garanti mot fabrikationsfel. basic ytterdörrar: 10 års formgaranti, gäller om dörrbladet slår sig mer än 4 mm. Denna garanti gäller för modul 9-10 på bredd och på höjd. 5 års kondensgaranti isolerglas och 2 års garanti mot fabrikationsfel. 4 5

4 FAKTA INNERDÖRR SKÖTSELANVISNINGAR Skötselanvisningar/garanti - GARANTIER innerdörr INNERDÖRR KONSTRUKTION INNERDÖRRAR Konstruktion Beslag Spegeldörrar Målad: Ramträ av furulamell, mantlad mdf på tre sidor, furu på en sida, fyllning MDF. Furu: Ramträ av furulamell, fyllning av stavlimmad furu. Ek: Ramträ av furulamell med ytskikt av ek på samtliga sidor, fyllning av eklimfog. Tjocklek: 40 mm Tjocklek: EI30/30dB, 56 mm Tjocklek: EI30/35dB, 66 mm Gångjärn: Snap-in metall Tappbärande 3248 Lås: 2014 Lås klassade dörrar: LC200 Lättdörrar alt. med massiv stomme Ramträ i MDF, fyllning av honeycomb. Massiv stomme har fyllning av spånskiva. Yta: Målad. Tjocklek: 40 mm Gångjärn: Snap-in metall Lås: 2014 Anslagslist till pardörr medlevereras löst. TA HAND OM DINA NYA DÖRRAR Trä är ett levande material som påverkas och förändras vid fukt- och temperaturförändringar. Sörj för att hålla rummets temperatur och relativa luftfuktighet så konstant som möjligt genom god uppvärmning och bra ventilation. För att undvika för stora rörelser i trämaterialet, ska den relativa fuktigheten (RF) vara i intervallet %. Innerdörrar bör ha samma klimat på båda sidor av dörren. Var uppmärksam på olika träslags tekniska egenskaper som hårdhet, tryck- och repkänslighet, färg m.m. Skydda dörren och torka bort all fukt omedelbart. Rengör dörren med ljummet vatten, tillsätt såpa eller ammoniakfritt diskmedel vid behov. Fläckborttagning Om du får en fläck på dörren så följ vårt fläckborttagningsschema i skötselanvisningarna för innerdörrar på Dooria.se Målade innerdörrar & karmar Dörrarna är målade i en NCS S-kulör med halvmatt glans (se produktblad för glansgrad). Mindre skador kan punktmålas. Vid en större skada kan det krävas spackling och ommålning av hela dörrbladet. EI30/30dB, endast tät dörr EI30/35dB, endast tät dörr Addera Strand Modell 9000 EI30 Stil Polar Klarlackade innerdörrar & karmar Dörrens lackade yta underhålls genom omlackering vid behov. Innan lackering skall dörren mellanslipas med fint slippapper, 150 eller finare. Dörren dammsugs noga och torkas av med en luddfri, urvriden torkduk innan lackering. Använd en vattenbaserad lack av bra kvalitet. Skador kan överlackas efter rengöring och en lätt puts med ett fint slippapper. Omlackering förutsätter att dörren inte är behandlad med vax eller polish. Om detta är gjort, måste lacken slipas bort helt innan behandling. Fjordtre Stil massiv stomme Polar massiv stomme TIPS OCH RÅD Följ våra monteringsanvisningar och om du känner dig osäker så ta hjälp av en fackman.montering- och skötselsanvisningar finner du på vår hemsida Använd lämplig maskeringstejp vid målning eller putsning av omkringliggande ytor. Ytor som maskeras måste vara rena och torra. Maskeringstejpen ska avlägsnas så snart som möjligt så den inte bränner fast. Ta försiktigt bort tejpen så inte färgsläpp uppstår. GARANTI Garantitid räknas från vårt fakturadatum till vår återförsäljare.som garantisedel gäller kvittot. Garantin gäller under förutsättning att felet inte beror på t ex en olyckshändelse efter varans mottagande, vanvård, onormal användning eller att skötselanvisningar inte tillämpats. Garantin förutsätter att montering och underhåll utförts på ett korrekt sätt enligt montering- och underhållsinstruktioner. Dooria standardkulör är Vit NCS S 0502-Y. Vi målar de kulörer som ingår i den standardiserade NCS S-färgskalan eller i de fall vi på kunds begäran målat i motsvarande RAL-kulör. Garantierna gäller under förutsättning att ytbehandlingen utförts av Dooria. Garantin gäller ej på produkter målade i kulörer över NCS S 7500-N. Vi lämnar 2 års fabriksgaranti på innerdörrar, karmar och glaspartier. A- & B-MÅTT INNERDÖRRAR Dörrtyp - Innerdörrar A-mått (mm) B-mått (mm) Addera, Addera egen design Fjordtre Fritid bastudörr Strand Jubileum Polar , 9030, 9055, 9060, , 9070, 9071, 9084, , 9086, 9095, Stil Brandklassade dörrar Addera/Kungsäter EI30/30dB Brandklassade dörrar Addera/Kungsäter EI30/35dB

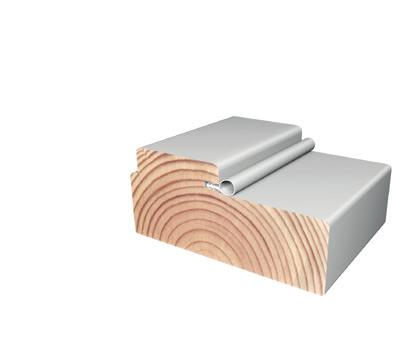

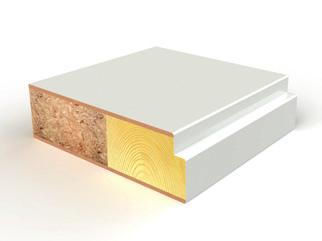

5 FAKTA MASSIVDÖRRAR FAKTA KARMAR MASSIVDÖRRAR, OKLASSADE OCH KLASSADE KARMSET FÖR INNERDÖRRAR, ENKEL OCH PARDÖRRAR Ramkonstruktion av MDF eller gran. Fyllning anpassad för aktuella egenskaper. Yta: Målad, fanérad eller laminerad beroende på modell. Fakta 6500 basic furukarm utan tätningslist 6525 basic furukarm med tätningslist och foderspår 6501 Karm PREMIUM med tätningslist 6525 PREMIUM karm med tätningslist och foderspår skarm Fakta Oklassad EI30 EI30/R w30db EI30/R w40db EI60/R w35db EI60 Utförande Kvistig furu Kvistren furu Massiv: Ek, valnöt Furu Gångjärn: Abloy 3248Z x Z x Z x Z x Z x Z x Z x 4 Lås: Assa Slutbleck: Assa Tjocklek dörrblad Karm 92 mm. Borrad 14 mm. Falsad tröskel Ek, 92 mm. Glas Kompletterande info Fakta mm 40 mm 40 mm 40 mm 60 mm 60 mm 60 mm mm härdat klarglas EI30 Klimatanpassad 16 mm klart brandglas 16 mm klart brandglas 16 mm klart brandglas Klimatanpassad EI30/ R w40db Klimatanpassad Tamburdörr EI30/R w40db Tamburdörr Säkerhetsdörr Gångjärn: Abloy Kl RC2 enl. Kl RC2 enl. 3248Z x Z x Z x Z x Z x Z x 2 Kl RC3 enl. 3278Z x Z x 4 EI30/R w40db Säkerhetsdörr Kl RC3 enl. 3278Z x Z x 4 Yta Målad: Vit NCS S 0502-Y Valfri NCS S-kulör Furu: Obehandlad Konstruktion Beslag Övrigt S-profil. Förborrad 14/6 mm (fals). Karmdelar: Gångjärnsida, låssida Karmdjup: 68, 92, 118,145 mm Gångjärn: Snap-in metall/plast. Slutbleck: 0045 Tillval: Möjlighet till alternativa gångjärn och slutbleck finns. EI30/30dB och EI30/35dB kan fås till Strand och Addera innerdörrar. Tätningslistens färg anpassas till karmens yta. Målad: Vit NCS S 0502-Y S-profil. Förborrad 14/6 mm (fals). Karmdelar: Gångjärnsida, låssida Karmdjup: 68, 92, mm Gångjärn: Snap-in metall/plast. Slutbleck: 0045 Tillval: Möjlighet till alternativa gångjärn och slutbleck finns. Tätningslistens färg anpassas till karmens yta. Karm PREMIUM till högdörrar kan fås i modul 7-10x Karm med integrerat, glasat överljus kan fås i modul 7-10x Ek: Klarlackad och wengebetsad Valnöt: Klarlack S-profil. Förborrad 14/6 mm (fals). Karmdelar: Gångjärnsida låssida Karmdjup: 68, 92, 118 mm Gångjärn: Snap-in metall/plast. Slutbleck: 0045 Tillval: Möjlighet till alternativa gångjärn och slutbleck finns. EI30/30dB och EI30/35dB kan fås till Strand och Addera innerdörrar. Tätningslistens färg anpassas till karmens yta. Målad: Vit NCS S 0502-Y Valfri NCS S-kulör Fanérad eller laminerad Stenprofil Förborrad 14 mm. Monterad tätningslist Karmdelar: Gångjärnssida, låssida Karmdjup: 92, 118, 147 eller mot förfrågan. Gångjärn: 3248, 3278 Gångjärn entrékarm: 4 st 3248 varav 2 st med bakkantssäkring. Entrékarm 6400, 6410 har 5 st gångjärn. Slutbleck: ö till massiv och klimatanpassad karm. Slutbleck: till massiv-, klimatanpassad- och entrékarm. Slutbleck: till entré- och säkerhetskarm. Slutbleck: till säkerhetskarm. EI30, EI30/R w30db, EI30/ R w35db, EI30/R w 35dB säkerhetsklass 1 enl. SS säkerhetsklass 2 enl.. Lås: Assa MPL 410 MPL Slutbleck: Assa Tjocklek dörrblad Karm 92 mm. Borrad 14 mm M x VÄ x VÄ mm 60 mm 60 mm 60 mm 60 mm 60 mm 60 mm SKÖTSELANVISNINGAR & GARANTI Se skötselanvisningar och garanti för innerdörrar. Falsad tröskel Ek, 92 mm Olika glasöppningar _ Kompletterande info Max 10 graders temperaturskillnad Max 15 graders temperaturskillnad Max 15 graders temperaturskillnad 8 9

6 TERMINOLOGI Skötselanvisningar DOKUMENT PÅ DOORIA.SE innerdörr Monteringsanvisningar Karmdjup Innerdörrar Bastudörrar Skjutdörrskarmar för inbyggnad i vägg Skjutdörrsbeslag Dörrhandtag till innerdörrar Dörrbladsbredd Ytterdörrar Dörrhandtag till ytterdörrar Karmfalsbredd Karmytterbredd Produktblad Produktblad Karmytterhöjd Karmfalshöjd Dörrbladshöjd Karmfalsdjup (karm) Dörrtjocklek Tröskelhöjd Anslagshöjd Karmtjocklek Karmunderkant= färdigt golv Stenprofil S-profil Innerdörrar Addera Fjordtre Fritid bastudörr Jubileum Strand Polar Stil Karmar PREMIUM basic Trösklar Skjutdörrslösningar Övrigt Dörrhandtag till innerdörrar Glaspartier designat & klart Ytterdörrar Addera PREMIUM Lund PREMIUM Milano PREMIUM Berg och Milano basic Övrigt Sidoljus/överljus Dörrhandtag till ytterdörrar Utåtgående dörr Vänsterhängd dörr Högerhängd dörr Insida ar Anslagssida Öppningssida Anslagssida Öppningssida Inåtgående dörr Insida Öppningsmått 90 grader ar oklassade och klassade Klimatanpassade dörrar Tamburdörrar Säkerhetsdörrar Karmar till massivdörrar, klimatanpassade dörrar, tamburdörrar och säkerhetsdörrar Klassade karmar Klassade trösklar Klassade glaspartier 10 11
