1 AVDELNINGEN FÖR KULTURMILJÖ The Gotland Museum, Dept. of Cultural Heritage Management VISBY GM dnr: Arkeologisk undersökningsrapport efter schaktningsövervakning på fastigheten Innerstaden 1:2 & Rådmannen 3 Visby Innerstad (RAÄ Visby 107:1 stadslager), Gotlands region och län Länsstyrelsens dnr: Johan Norderäng

2 Innehållsförteckning Bildförteckning 2 Inledning 3 Syfte och målsättning 3 Metod, utförande & resultat 4 Anläggningsbeskrivningar 6 Tolkning 9 Utvärdering 10 Administrativa uppgifter 10 Personal 11 Medgivande 11 Referenser 11 Bilaga 1. Foton på anläggningar 12 Bildförteckning Fig. 1. Översiktsbild undersökningsområdet Fig. 2. Närbild, kabelschaktets läge på St. Torget Fig. 3. Översikt påträffade anläggningar Fig. 4. Anläggning 1 3 Fig. 5. Anläggning 4 7 Fig. 6. Anläggning 8 Fig. 7. Rådhusets samt de nu påträffade anläggningarna Fig. 8. Anläggning 1, foto från söder Fig. 9. Anläggning 2 & 3, foto från söder Fig. 10. Anläggning 4, foto från väster Fig. 11. Anläggning 8, foto från öster Foto: Johan Norderäng 2

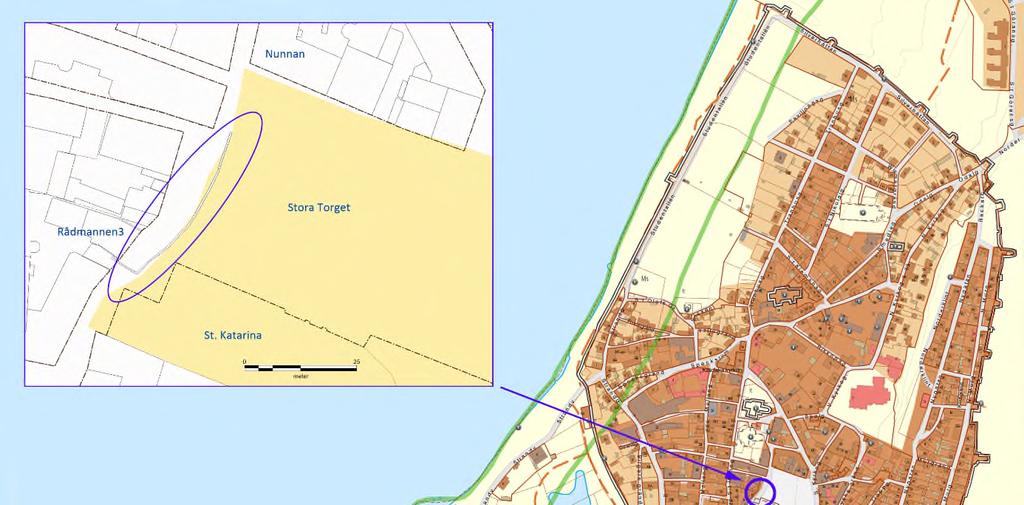

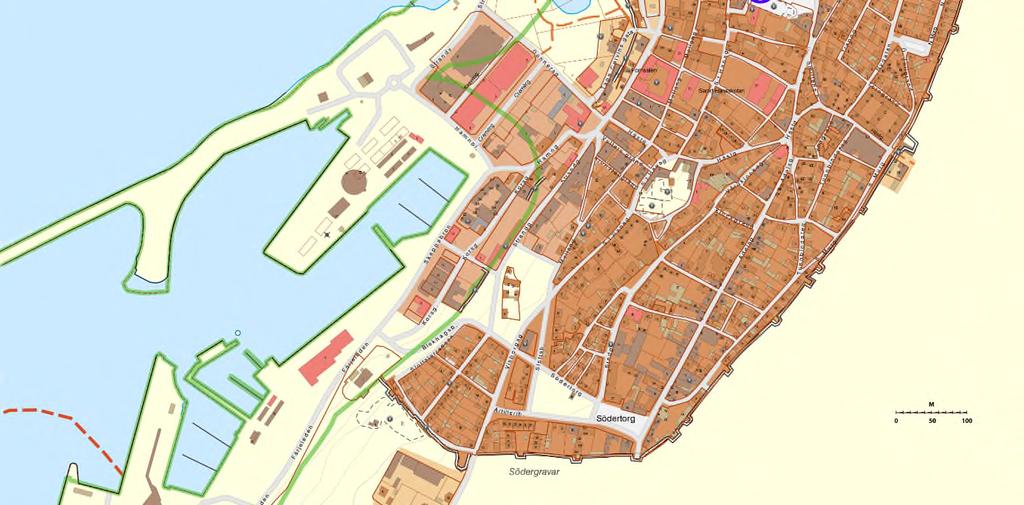

3 Inledning Schaktningsövervakningen föranleddes av att GEAB skulle förlägga elkabel mellan fastigheten Rådmannen 3 och sydvästra hörnet av Kv. Nunnan. Fig. 1. Läget för undersökningen i Visby innerstad Syfte och målsättning Syftet med undersökningen var att förhindra att arbetsföretaget förstör eventuella fornlämningar och i förekommande fall dokumentera dessa. 3

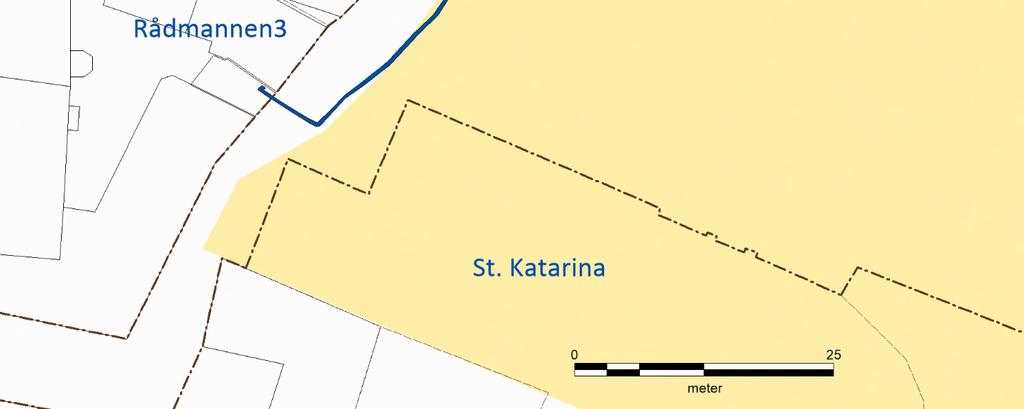

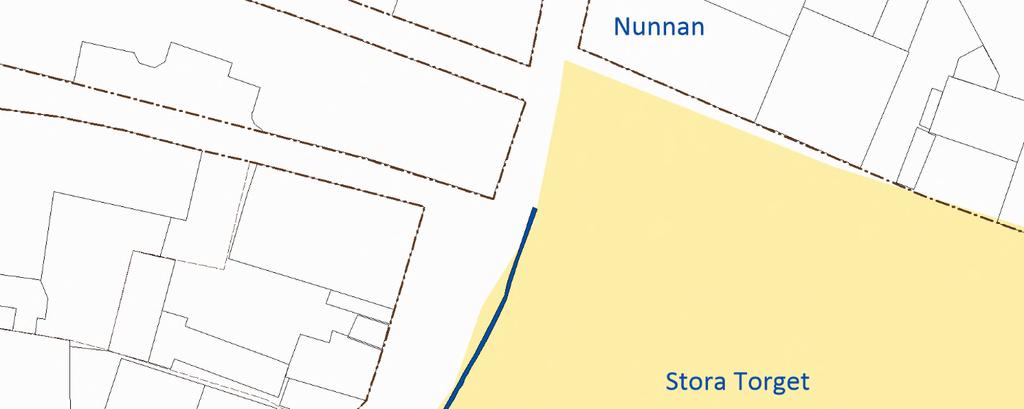

4 Metod, utförande & resultat Enligt Geabs ansökan och därmed den undersökningsplan som gjordes till schaktningsövervakningen skulle cirka hälften av schaktlängden gå i befintligt äldre kabelschakt. Detta visade sig inte möjligt i praktiken då en hel del fiberkabel och andra markingrepp låg i vägen. Anslutningen till befintligt schakt kom därför att göras efter 45 m istället för planerade 30 m. Den antikvariska medverkan utökades således till hela sträckan där kabeln inte gick i befintligt kabelschakt. Denna sträcka är markerad blå på Fig. 2. Totalt undersökt yta uppgick till 16,5 m 2. Inmätning av schakt och anläggningar gjordes med RTK-GPS i Sweref 99 TM och RH2000. Inne i mellan husen och ut en bit på gatan vid Rådmannen 3 (dvs de första 4 m av schaktet i södra delen) har schaktet prickats in manuellt då mottagningen där var dålig. Resten av schaktet och alla anläggningar kunde däremot inmätas med hög noggrannhet. Fig. 2. Den sträcka av kabeldragningen som övervakades antikvariskt Schaktet grävdes med maskin och 0,4 m bred skopa som också blev den ungefärliga schaktbredden. Schaktdjupet var max 0,6 m. Vid anläggningarna grundare. Totalt påträffades 8 anläggningar i kabelschaktet. Det rörde sig i samtliga fall om kalkstensskivor med omkring 0,05 0,10 m tjocklek. Storlek i övrigt kan ej anges då samtliga bara till viss del kunde ses i kabelschaktet. 4

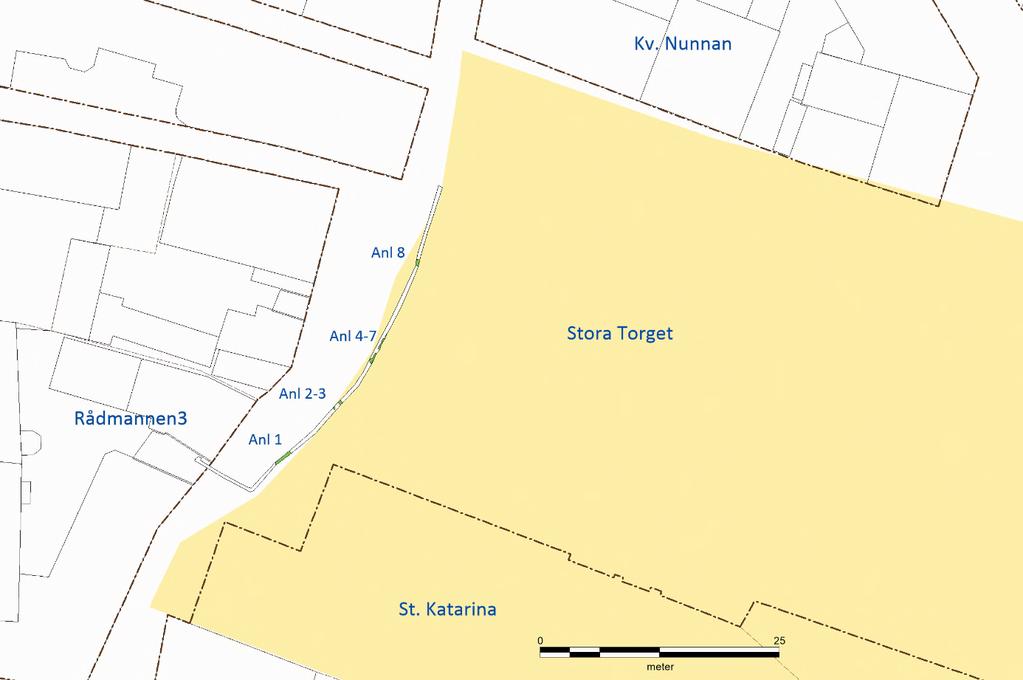

5 Fig. 3. Översikt av påträffade anläggningar Vad dessa representerar är i flera fall oklart. Väderleken med hällande regn och 0,4m brett schakt gör det mycket svårt att få grepp om fornlämningen, eller ens avgöra om det är en sådan. Efter diskussion med grävfirman, Smolkas Gräv AB och uppdragsgivaren GEAB, beslöts att lägga ledningen i plaströr och ingen av de påträffade kalksensskivorna behövde tas bort. Samtliga påträffade ligger således kvar. Koordinater och nivåer på dessa i tabellen nedan. Anläggningarna 4 8 tangerar det kända läget för det gamla rådhuset även om dess läge inte kan relateras till den exakta inmätning av anläggningarna som gjort vid denna undersökning. Men troligt är att anläggning 4 8 i någon form hör till Rådhusets grundmurar. Inga fynd eller kulturlager påträffades. Samtliga anläggningar bör ha varit synliga tidigare då alla låg i botten av bärlagret av sand som torgets gatstenar nu vilar på. Anläggning Objekt N (X) E (Y) Z Anl 1 Murverk i tre skift , ,789 17,14 Anl 2 Kalkskiva , ,522 17,28 Anl 3 Kalkskiva , ,076 17,38 Anl 4 Kalkskiva , ,909 17,28 Anl 5 Kalkskiva , ,345 17,27 Anl 6 Kalkskiva , ,606 17,28 Anl 7 Kalkskiva , ,822 17,26 Anl 8 Kalkskiva , ,284 17,23 Tab. 1 5

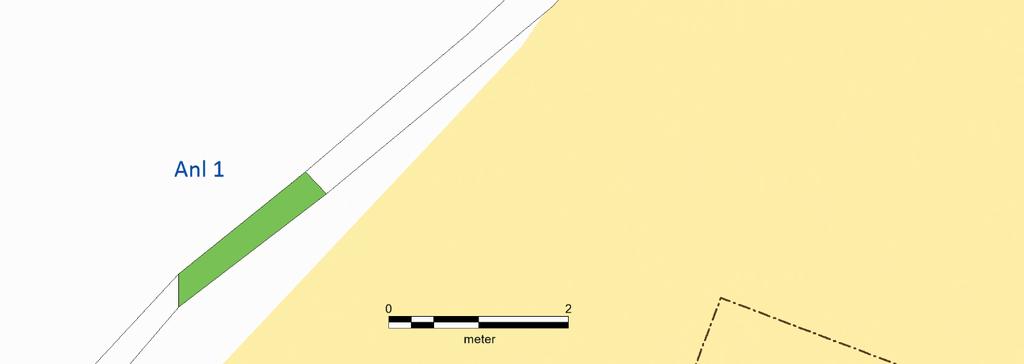

6 Anläggningsbeskrivningar Anl 1 Bestod av kalkstensskivor i tre skift tätade med mjuk lera som är vanligt i medeltida murar i Visby. I södra kanten återfanns fragment av tegel men om detta ingick i konstruktionen kan inte sägas. Murverket gick tvärs genom schaktet och försvann i schaktväggarna på båda sidor så storleken gick inte att avgöra; heller inte riktningen på den om den nu är en rest av en mur, vilket är troligt. I schaktet mätte anläggningen cirka 1,8 m. Skivorna var upp till 0,10 m tjocka. Läget i förhållande till gamla Rådhuset gör att muren troligen inte hör till detta. Anl 2 Kalkstensskiva som stack ut cirka 0,2 m ur västra schaktväggen, längd 0,35 m och omkring 0,08 0,10 m tjock. Anl 3 Kalkstensskiva som grå tvärs igenom schaktet och in i väggen på båda sidor. Bredd cirka 0,35 m. Både Anl 2 & 3 ligger lite väl långt från gamla rådhuset för att kunna relateras till detta. Fig. 4. Anläggningarna 1 3 6

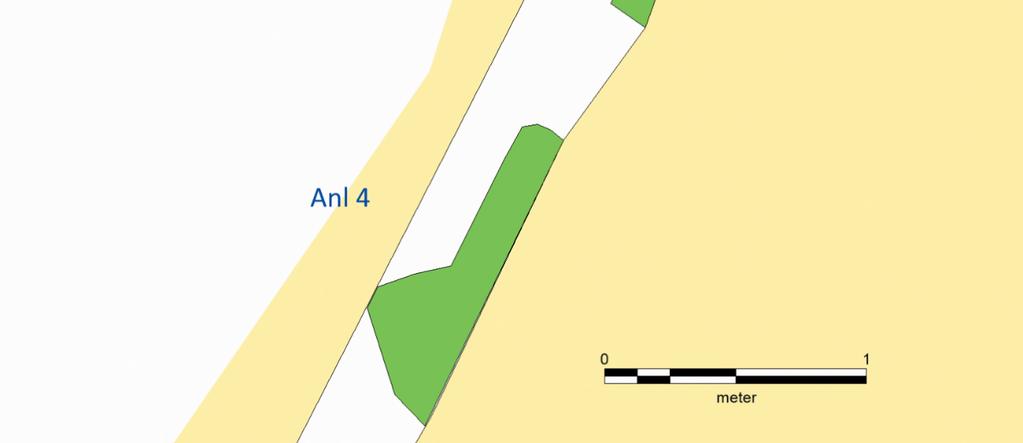

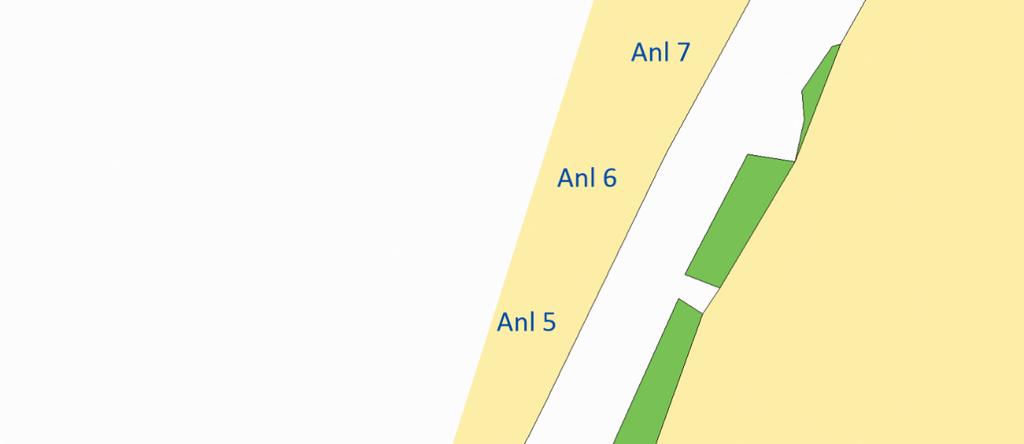

7 Anl 4 7 Fig. 5. Anläggning 4 7 Fyra kalkstensskivor upp till cirka 0,15 m tjocka och som i varierande längd sticker ut ur östra schaktväggen på en sträcka av 3,5 m. Stenarnas läge gör troligt att de i någon form härrör från det gamla Rådhusets västra kortvägg. Nr. 4 är 1,2x0,2 0,4 m Nr. 5 är 0,6x0,15 m Nr. 6 är 0,5x0,15 m Nr. 7 är omkring 0,6x0,07 m och syntes bara obetydligt 7

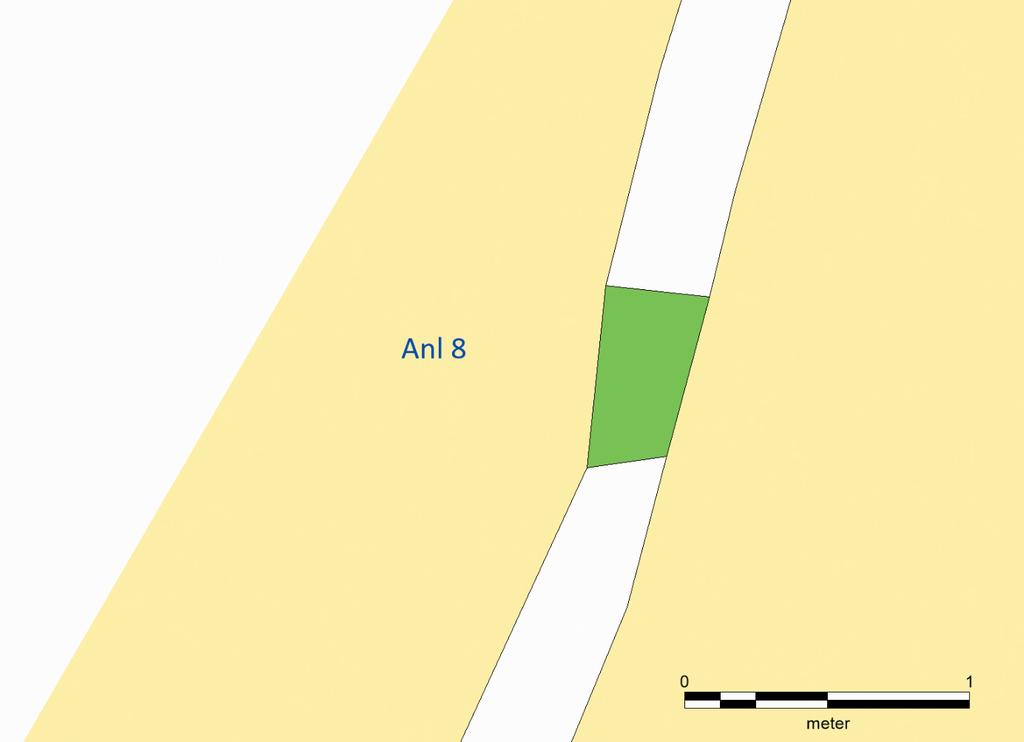

8 Anl 8 Fig. 6. Anläggning 8 En kalkstensskiva som även denna försvinner in i båda schaktväggarna och i NS riktning mäter den 0,6 m. Tjockleken kunde inte mätas på grund av vatten och tjäle i marken. Även denna sten kan tillhöra rådhusbyggnaden och i så fall dess nordvästra hörn. 8

9 Tolkning Rådhusets läge på Stora Torget har för denna rapport digitaliserats efter bild i Widerströms rapport från grävningarna inför torgets ombyggnad (Widerström 2014). Rådhuset undersöktes på 1920-talet men riktigt hur det lämnades är oklart. Ser man till kabeldragningen som nu gjorts passerar den till viss del över Rådhusets västra kortvägg och troligen tillhör de nu dokumenterade kalkstensskivorna (Anl. 4 8) den byggnaden. Anläggningarna 1 3 däremot verkar ligga för långt bort, i synnerhet Anl. 1. Men det kan ju inte uteslutas att även dessa objekt kommer från byggnaden då i utrasad form (ej in situ). Det är ju oklart hur man lämnade grundmurarna efter 1920-talets undersökningar. Fig. 7. Rådhusets murar digitaliserade och de nu påträffade anläggningarna 9

10 Utvärdering Det nya kabelschaktet kom inte att få den planerade sträckningen eftersom gatubrunnar och senare års fiberkablar låg i vägen. Den kabelutsättning som gjorts av GEAB inför grävningen visade sig heller inte stämma. Detta fick till följd att schaktet fick dras någon meter öster om planerat läge och det i sin tur gjorde att man inte som planerat kunde anknyta till tidigare kabelschakt efter halva sträckan. Man nådde detta först efter 45 m (planerade 30 m) och den arkeologiska övervakningen blev därför något mer omfattande än planerat. I övrigt följdes undersökningsplanen. En försvårande faktor var årstiden och vädret. Det var tjäle i marken och det var närmast omöjligt att för hand rensa fram anläggningarna för att se djupet på dem. Hällregn gjorde också att fotodokumentationen inte kunde göras på ett tillfredställande sätt. På anläggningarna 5 7 kunde tyvärr inga foton tas. Under inmätningen kom ett skyfall och schaktet vattenfylldes och kalkstensskivorna sågs aldrig igen. Administrativa uppgifter Undersökare Gotlands Museum, Strandgatan 14, Visby, Tfn , info@gotlandsmuseum.se Ansvarig chef Projektledare Susanne Thedéen Per Widerström Tf. Avdelningschef arkeolog tfn tfn susanne.thedeen@gotlandsmuseum.se per.widerstrom@gotlandsmuseum.se Arkeolog Johan Norderäng arkeolog tfn johan.norderang@gotlandsmuseum.se 10

11 Personal Gotlands Museums personal i projektet var Johan Norderäng, som upprättat undersökningsplanen och genomfört undersökningen. Administrativa uppgifter Länsstyrelsens dnr : Gotlands Museums dnr : Datum för inlämnandet av undersökningsplanen Länsstyrelsens beslutsdatum : KML : 2 Kap. 12 Landskap, län och region : Gotland Socken : Visby Fastighet, lokal : Visby Innerstaden 1:2, Rådmannen 3 Fornlämning : Visby 107:1 Typ av fornlämning : Stadslager Typ av undersökning : Schaktningsövervakning Orsak till undersökningen : Kabelförläggning Projektledare : Per Widerström Uppdragsgivare : GEAB Tid för undersökningen : Inmätningar RTK-GPS i Sweref 99 TM, RH2000 Arkivmaterial Förvaras på Gotlands Museums arkiv Medgivande kartor Fastighets/kartdata, Lantmäteriet: Medgivande I2015/0093 Medgivande Gotlands Museum medger att staten får sprida och publicera allt dokumentationsmaterial och rapportmaterial med CC BY-licens. Referensförteckning Fornsök Referenser Widerström, P Rapport efter särskild arkeologisk undersökning på Stora Torget i Visby stad, RAÄ 107, Gotland Lst. Dnr

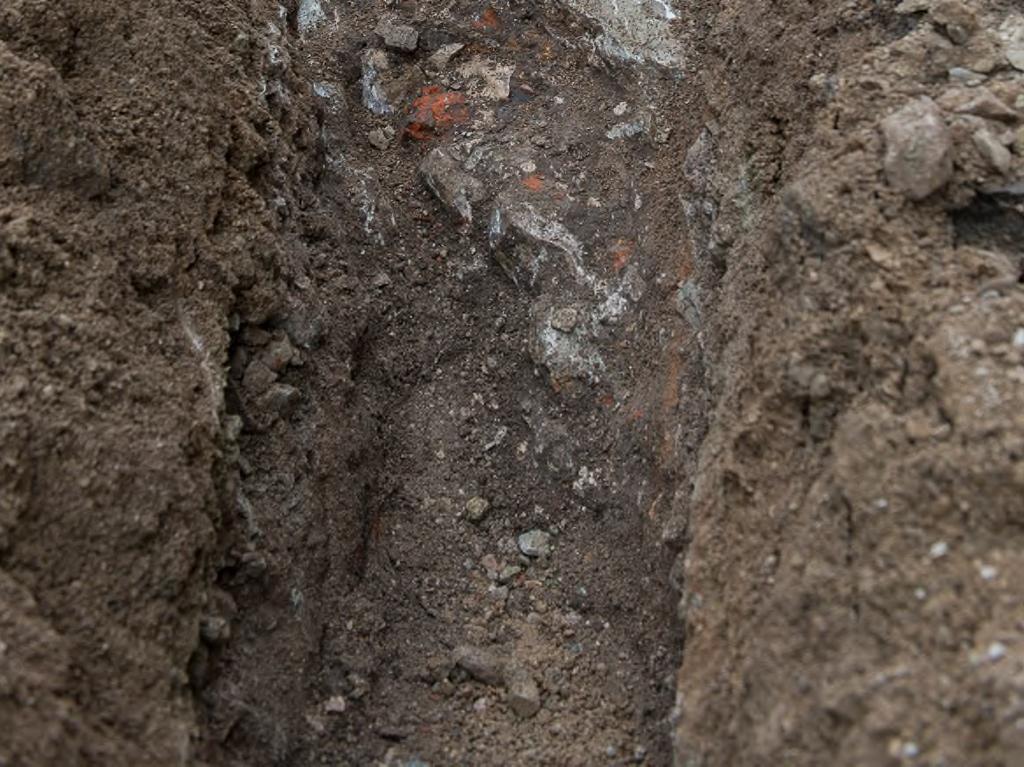

12 Bilaga 1. Foton på anläggningar Fig. 8. Anl. 1 Foto från söder 12

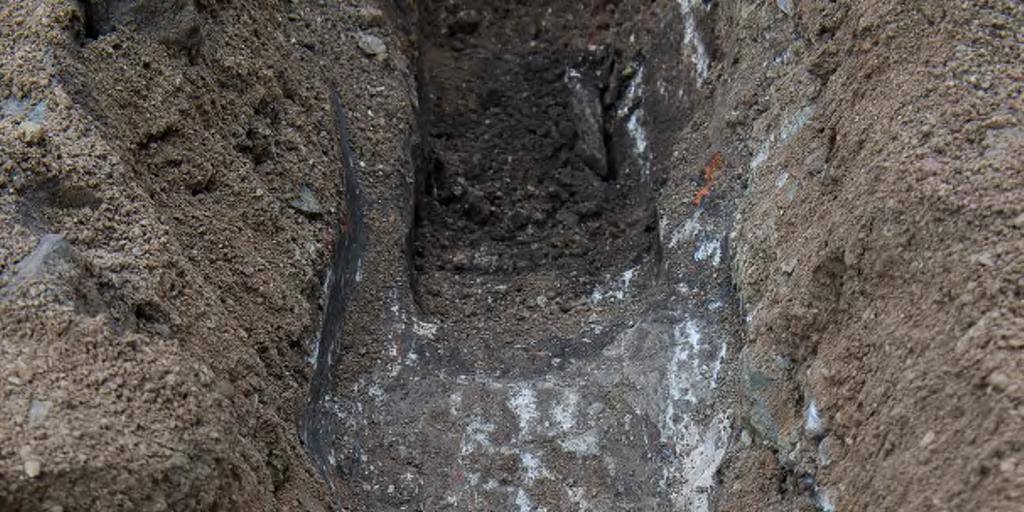

13 Fig. 9. Anl. 2 & 3 från söder 13

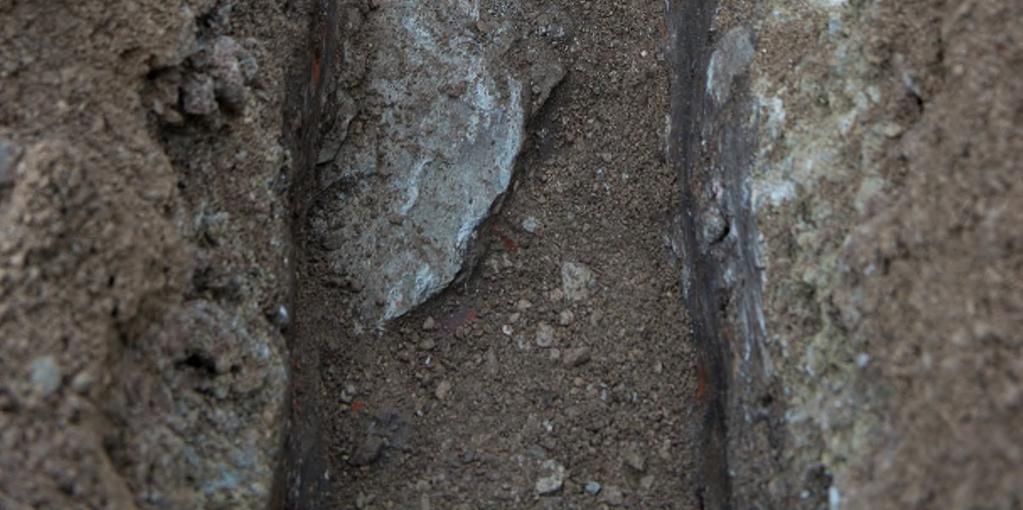

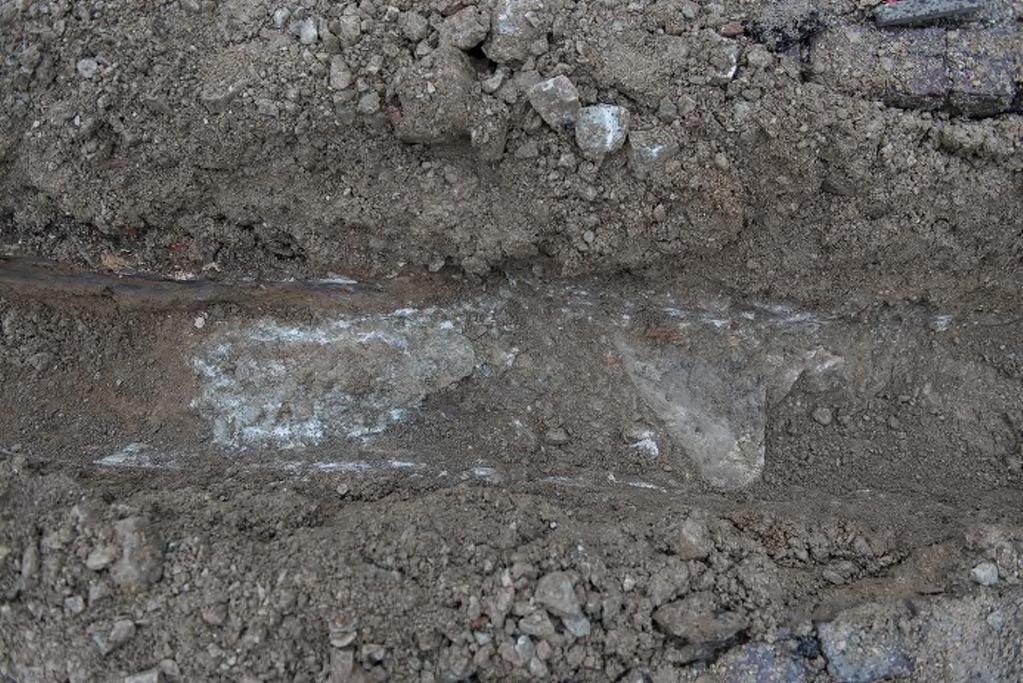

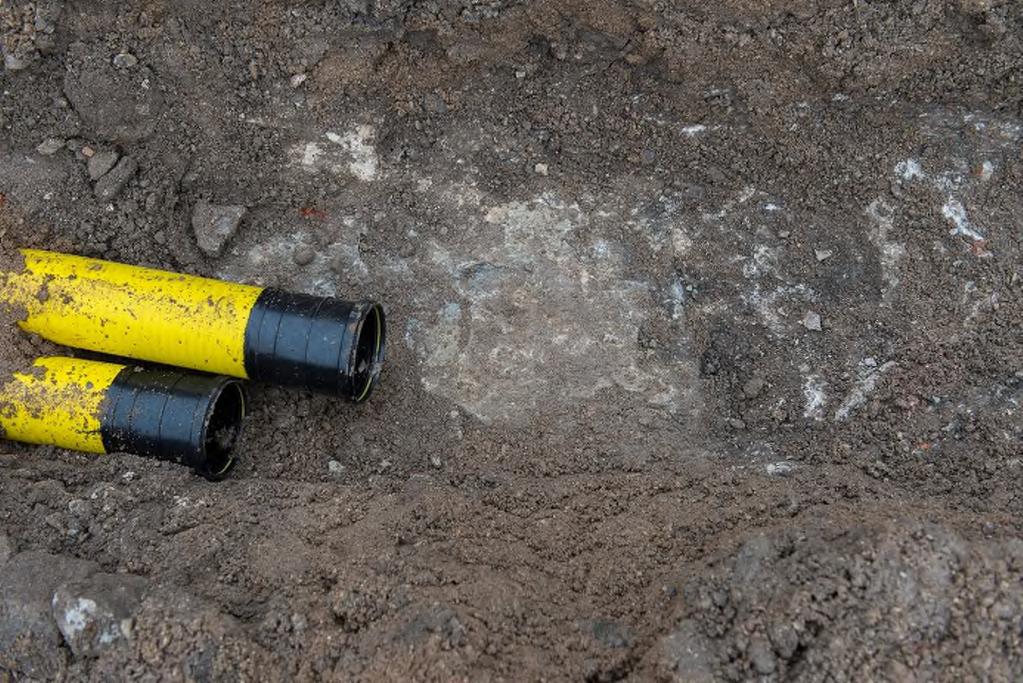

14 Fig. 10. Anl. 4 från väster Fig. 11. Anl. 8 från öster 14
