STIGA ROYAL LINE 966 D 1171 HST 1381 HST

Transkript

1 STIGA ROYAL LINE 966 D 1171 HST 1381 HST BRUKSANVISNING KÄYTTÖOHJEET BRUGSANVISNING BRUKSANVISNING GEBRAUCHSANWEISUNG INSTRUCTIONS FOR USE MODE D EMPLOI SV... 9 FI DA. 30 NO. 40 DE.. 50 EN.. 62 FR

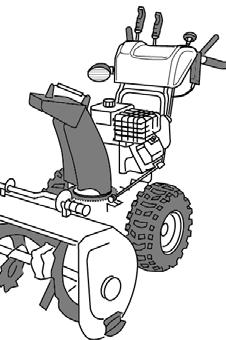

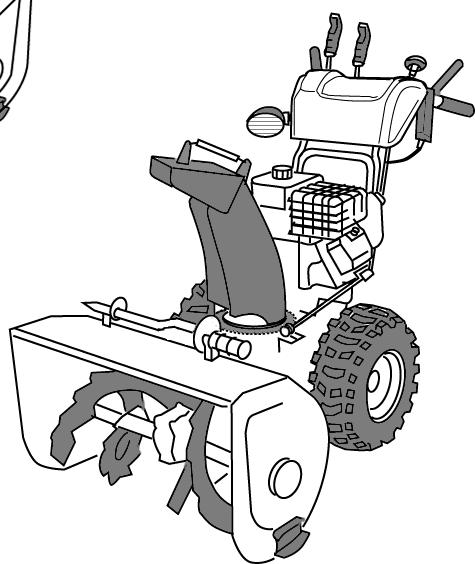

2 A D E F 2

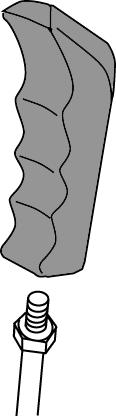

3 4 5 G K J 6 Man 7 HST 5 2 M M L L ÁÁÁ ÁÁ 2 3

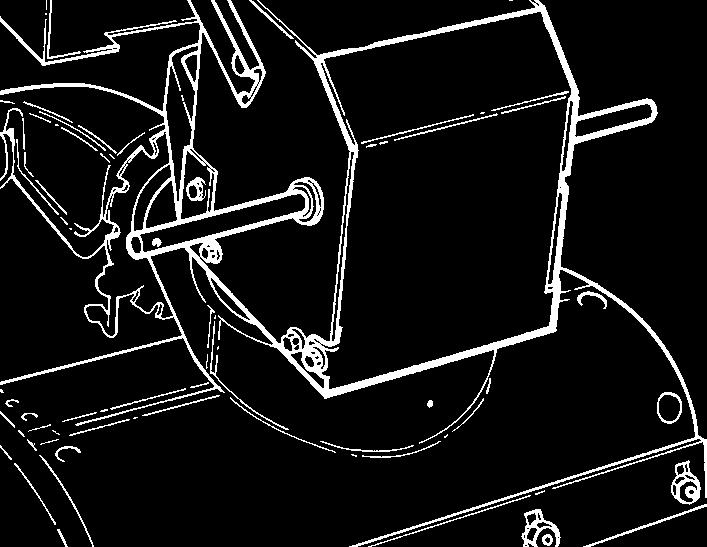

4 R S R 13 A B C

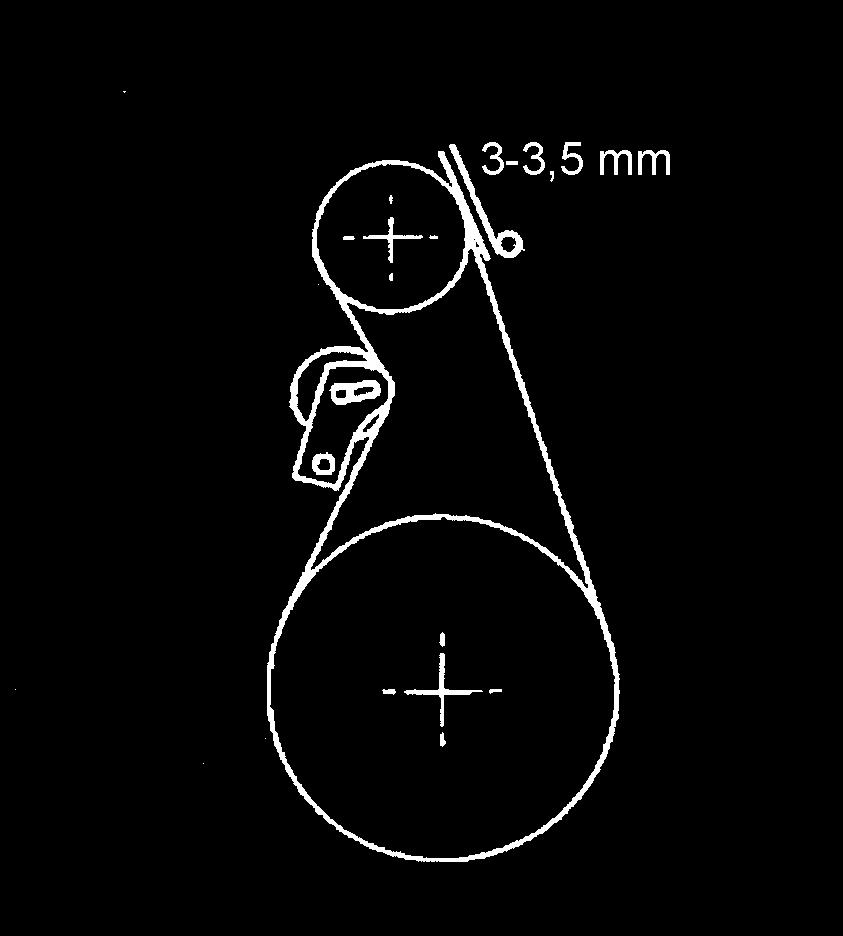

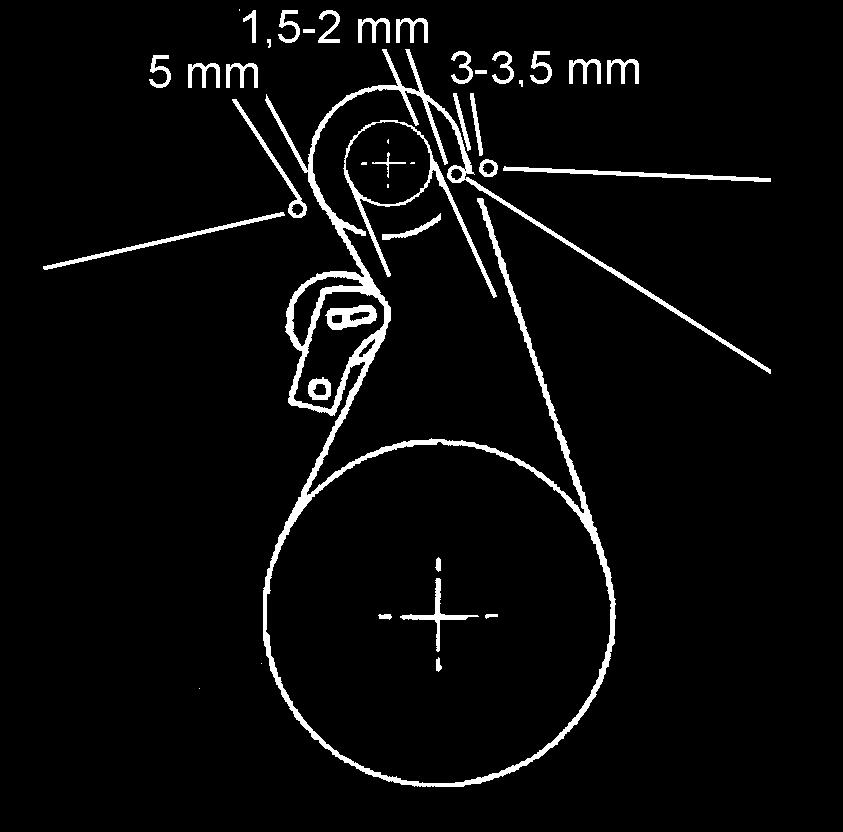

5 Man E 19 Man A B F G E C D H I 20 J HST E 21 HST A B L G J E L I 5

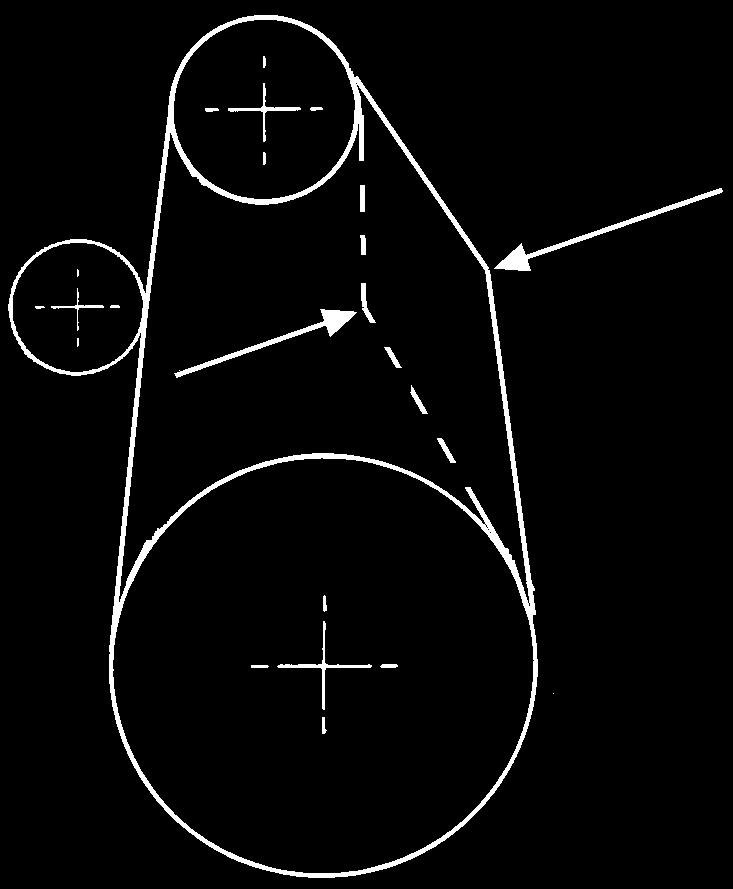

6 22 23 HST mm ca 45 mm 24 Man O 25 M M N Q Man 1 2 6

7 28 Man 29 Man 30 Man 31 Man HST 33 A B D C 7

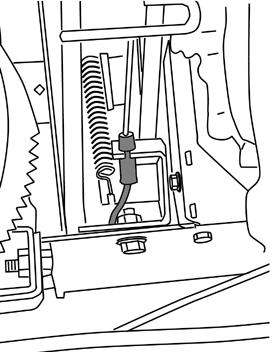

8 34 HST E F mm H HST C K O G J 36 Man E C A D B 8

9 SVENSKA SE 1 SYMBOLER Följande symboler finns på maskinen för att påminna Er om den försiktighet och uppmärksamhet som krävs vid användning. Symbolerna betyder: Varning. Läs och förstå bruksanvisningen innan maskinen används. Tag bort tändnyckeln, koppla bort tändstiftskabeln och läs anvisningarna underhåll eller reparationer utförs. Livsfara - roterande fläkt. Livsfara - roterande snöskruv. Ingen hand får föras in i utkastsöppningen. Håll händer och fötter borta från roterande delar. Risk för brännskador. Se till att obehöriga personer och åskådare befinner sig på ett säkert avstånd från maskinen. Peka aldrig med utkastet mot personer. Använd hörselskydd. 2 SÄKERHETSFÖRESKRIFTER 2.1 ALLMÄNT Läs igenom instruktionerna noga. Lär Er alla reglage samt rätt användning av snöslungan. Låt aldrig barn eller personer som ej känner till dessa föreskrifter använda snöslungan. Lokala föreskrifter kan ha restriktioner vad beträffar förarens ålder. Använd aldrig snöslungan om andra personer, särskilt barn eller djur är i närheten. Kom ihåg att föraren är ansvarig för olyckor som händer andra människor eller deras egendom. Var försiktig så att Ni inte halkar eller faller, speciellt när snöslungan backas. Använd inte snöslungan om Ni är påverkad av alkohol eller medicin, inte heller när Ni är trött eller sjuk. 2.2 FÖRBEREDELSE Kontrollera noga det område som skall snöröjas och plocka bort alla lösa, främmande föremål. Frikoppla alla reglage innan motorn startas. Använd aldrig snöslungan utan att vara rätt klädd. Bär en fotbeklädnad som förbättrar greppet på halt underlag. Varning - bensin är mycket brandfarligt. A. Bensin skall förvaras i för ändamålet godkänd behållare. B. Fyll endast på bensin utomhus och rök inte under påfyllningen. C. Fyll på bensin innan motorn startas. Tag aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm. D. Skruva fast tanklocket ordentligt och torka upp eventuell utspilld bensin. Justera höjden på inmatningshuset så att det går fritt vid grusgångar. Under inga omständigheter får justeringar göras när motorn är igång (om inte annat sägs i bruksanvisningen). Låt snöslungan anpassa sig till utomhustemperaturen innan snöröjningen påbörjas. Använd alltid skyddsglasögon eller visir under arbete samt vid underhåll och service av snöslungan. 2.3 KÖRNING Håll aldrig händer eller fötter i närheten av eller under roterande delar. Undvik alltid utkastöppningen. Var försiktig vid körning på eller korsande av grusgångar, trottoarer eller gator/vägar. Var uppmärksam på gömda faror och trafik. Rikta aldrig utkastet ut mot allmän väg eller mot trafik. Om snöslungan träffar ett främmande föremål, stanna motorn, lossa tändkabeln från tändstiftet och inspektera snöslungan noga efter eventuella skador. Reparera skadorna innan snöslungan används på nytt. Om snöslungan börjar att vibrera onormalt, stanna motorn och kontrollera orsaken. Vibrationer är normalt ett tecken på problem. Stanna motorn och lossa tändkabeln från tändstiftet: A. Då förarpositionen lämnas. B. Om inmatningshuset eller utkastet sätts igen och måste rensas. C. Då reparation eller justering skall utföras. Före rengöring, reparation eller inspektion, se alltid till att alla roterande delar har stannat och att alla reglage är frikopplade. Om snöslungan lämnas utan tillsyn, frikoppla alla reglage, ställ växelspaken i neutralläge, stanna motorn och tag bort tändningsnyckeln. Kör inte motorn inomhus utom vid transport in och ut ur förvaringsutrymmet. Se då till att dörren är öppen. Avgaserna är livsfarliga. Kör aldrig tvärs över en sluttning. Kör uppifrån och ner och nerifrån och upp. Var försiktig när Ni ändrar riktning i en sluttning. Undvik branta sluttningar. 9

10 SE SVENSKA Använd aldrig snöslungan med bristfälliga skydd eller utan att säkerhetsanordningarna finns på plats. Befintliga säkerhetsanordningar får inte kopplas bort eller sättas ur funktion. Ändra inte motorns regulatorinställningar och rusa inte motorn. Faran för skador ökar när motorn körs på för högt varvtal. Använd aldrig snöslungan nära inhägnader, bilar, fönsterrutor, sluttningar och dylikt utan riktig inställning av utkastskärmen. Håll alltid barn borta från det område som skall snöröjas. Låt en annan, vuxen person hålla barnen under uppsikt. Överbelasta inte snöslungan genom att köra för fort. Var försiktig vid backning. Titta bakåt, före och under backning, efter eventuella hinder. Rikta aldrig utkastet mot åskådare. Låt aldrig någon stå framför snöslungan. Frikoppla snöskruven när snöslungan transporteras eller inte används. Kör inte för fort vid transport på halt underlag. Använd endast eventuella tillbehör som är godkända av tillverkaren. Kör aldrig snöslungan utan god sikt eller tillfredsställande belysning. Se alltid till att Ni har god balans och håll stadigt i styret. Använd aldrig snöslungan uppe på tak. Vidrör inte motordelar som blir varma under användning. Risk för brännskador. 2.4 UNDERHÅLL OCH FÖRVARING Drag åt alla muttrar och skruvar så att snöslungan är i säkert arbetsskick. Kontrollera brytbultarna med jämna mellanrum. Använd alltid original reservdelar. Icke original reservdelar kan medföra risk för skador även om de passar snöslungan. Förvara aldrig snöslungan med bensin i tanken i byggnad där ångorna kan komma i kontakt med öppen eld eller gnistor. Låt motorn kallna innan snöslungan ställs in i något förråd. Före långtidsförvaring, kontrollera bruksanvisningen för rekommenderade åtgärder. Byt ut skadade varnings- och anvisningsdekaler. Låt motorn gå ett par minuter, med snöskruven inkopplad, efter användning. Detta förhindrar att snöskruven fryser fast. 3 MONTERING Anm. Hänvisningar till höger och vänster sida utgår från förarens position bakom snöslungan. 3.1 INNEHÅLL - YTTEREMBALLAGE Emballaget innehåller: - Snöslunga - Inställningsvev - Växelstång - Utkast - Bruksanvisning - Monteringssats Dessutom medlevereras följande: - Rensverktyg (10 i fig. 1) - Extra brytbultar i reserv 3.2 UPPACKNING 1. Plocka bort alla detaljer som ligger löst i kartongen. 2. Skär upp kartongens fyra hörn och låt sidorna falla ned. 3. Klipp av plastbanden. 4. Skruva bort skruvarna (22) som håller släpskorna mot underlaget. Se fig Klipp av plastbanden som håller fast reglagewirarna vid styrets underdel. 3.3 STYRE, SE FIG Lossa, men tag inte bort, fästelementen i de övre hålen. 2. Fäll upp styrets överdel. OBS! Se till att reglagewirarna inte kläms. 3. Sätt in skruvarna från utsidan i de övre hålen och montera med följande delar: A Skruvar D Låsmuttrar 4. Drag fast de fyra mutrarna. 3.4 SNÖUTKAST, SE FIG Placera snöutkastet (E) på flänsen och emot kugghjulet. 2. Montera låsning (F) med två skruvar. 3. Justera utkastets snäckväxel. Se Drag fast utkastets snäckväxel. 3.5 INSTÄLLNINGSVEV, SE FIG För in axeln genom hålet i kontrollpanelen och in i vinkellänken. 2. Lås ihop med låspinnen (G). 3. Kontrollera att snöutkastet genom att vrida det fullt i båda riktningarna. Snöutkastet skall kunna röra sig fritt. 3.6 REGLAGEKNOPPAR, SE FIG. 5 Monteringen sker enligt följande: 1. Skruva på muttern (J) på inställningsspaken. 2. Montera reglageknoppen (K) på spaken. 3. Drag åt muttern mot reglageknoppens undersida. 3.7 VÄXELREGLAGE/HASTIGHETSREGLAGE Manuell, se fig. 6. HST, se fig Ställ reglaget i lämpligt läge så att vinkellänken (L) enkelt kan monteras i hålet i växellådans hävarm (M). 2. Montera brickan och låsmuttern. 3. Drag fast muttern. 10

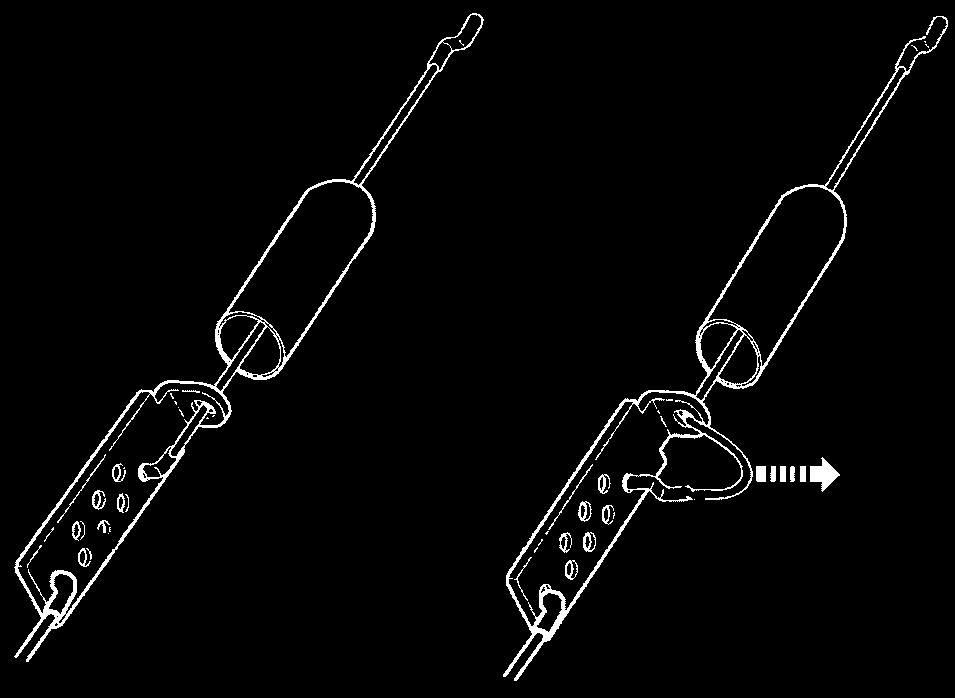

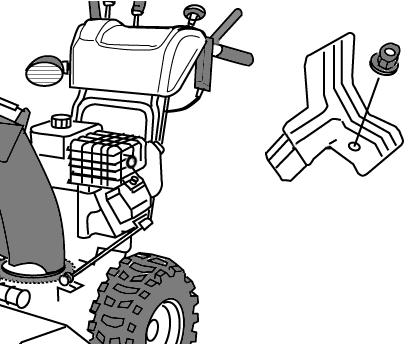

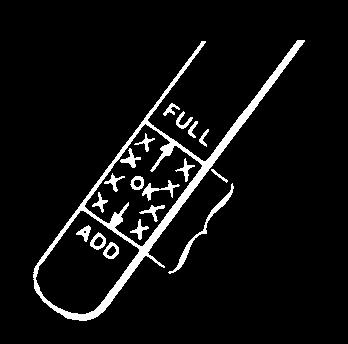

11 SVENSKA SE 3.8 KONTROLL AV REGLAGEVAJRAR Reglagewirarna kan behöva justeras innan snöslungan används för första gången. Se "JUSTERING AV REGLAGEWIRAR" nedan. 3.9 DÄCKTRYCK Kontrollera lufttrycket i däcken. Se REGLAGE Motorns ljuddämpare är försedd med ett skyddsgaller. Motorn får aldrig startas utan att detta galler är monterat och intakt. Se fig GASREGLAGE (2) Finns endast på vissa modeller. Reglerar motorns varvtal. Gasreglaget har tre lägen: 1. Fullgas 2. Tomgång 3. Stoppläge - motorn kortsluten. 4.2CHOKEREGLAGE (5) Används vid start av kall motor. Chokereglaget har två lägen: 1. Chokespjället öppet 2. Chokespjället stängt (för kallstart) 4.3PRIMER (4) Vid tryck på gummiblåsan sprutas bränsle in i förgasarens insugningsrör för att ge lättare start vid kall motor. 4.4 TÄNDNINGSNYCKEL (3) Måste vara intryckt i spåret för att kunna starta motorn. Vrid inte på nyckeln! 1. Nyckeln intryckt - motorn kan startas. 2. Nyckeln utdragen - motorn kan inte startas. 4.5 STARTHANDTAG (1) Manuell snörstart med återspolning. 4.6 OLJESTICKA (8) För påfyllning och kontroll av motorns oljenivå. Oljestickan har två markeringar: FULL = maximal oljenivå ADD = minimal oljenivå 4.7TANKLOCK/BRÄNSLEMÄTARE (7) För påfyllning av bensin. I tanklocket finns en bränslemätare, som visar mängden bränsle i tanken. 4.8OLJEAVTAPPNINGSPLUGG (14) För avtappning av motorolja vid oljebyte. 4.9 STARTKNAPP - ELSTART (11) Ej synlig i bilden. Startknappen aktiverar den elektriska startmotorn ANSLUTNINGSSLADD - ELSTART (12) Ej synlig i bilden. Anslutningssladden förser den elektriska startmotorn med ström. Anslut sladden, via en jordad förlängningskabel, till ett 220/230 volts jordat vägguttag. Jordfelsbrytare bör användas SKYDD FÖR TÄNDSTIFT (21) Skyddet är enkelt borttagbart för hand. Under skyddet finns tändstiftet VÄXELSPAK, MAN (17) Maskinen har 6 växlar framåt och 2 växlar bakåt för att reglera hastigheten. Växelspaken får inte flyttas om kopplingshandtaget för drivningen är nedtryckt HASTIGHETSREGLAGE (HST) (17) Maskinen är försedd med hydrostatisk, steglös växellåda. Med hastighetsreglaget kan hastigheten regleras steglöst framåt och bakåt KOPPLINGSHANDTAG - DRIVNING (16) Kopplar in drivningen på hjulen när handtaget trycks ned mot styret. Placerat på vänster styrrör. 4.15KOPPLINGSHANDTAG - SNÖSKRUV (20) Kopplar in snöskruven och fläkten när handtaget trycks ned mot styret. Placerat på höger styrrör REGLAGE FÖR RIKTSKÄRM (18) Panelmonterat fjärreglage för inställning av riktskärmen (9). 1. Spaken framåt - längre kastlängd. 2. Spaken bakåt - kortare kastlängd INSTÄLLNINGSVEV (19) Ej synlig i bild. Inställningsveven ändrar riktning på den utkastade snön. 1. Vrid veven medurs - utkastet vrids åt höger. 2. Vrid veven moturs - utkastet vrids åt vänster SLÄPSKOR (13) Används för att ställa in inmatningshusets höjd över underlaget HJULLÅSNING HST Se fig 8. Maskiner med hydrostat är försedda med hjullåsning som enkelt kan kopplas ur. Detta är nödvändigt om snöslungan skall kunna flyttas då motorn inte är igång. Koppla ur/in hjullåsningen enligt följande: 1. Drag ut knappen Vrid knappen 90 (1/4 varv) och släpp den. 11

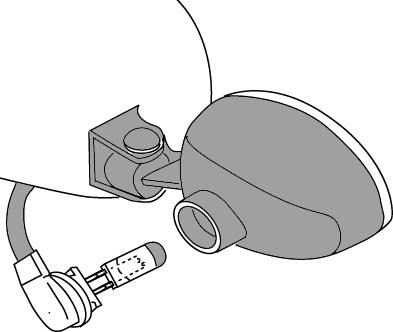

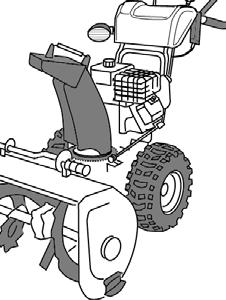

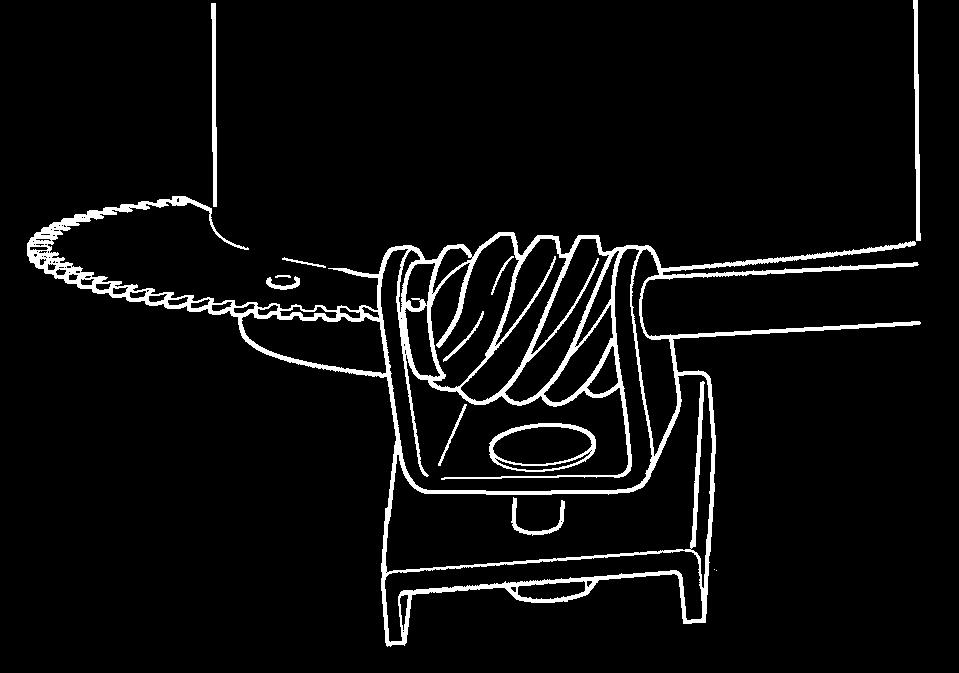

12 SE SVENSKA Man Manuella modeller har ingen hjullåsning utan är försedd med differential, som gör att hjulen kan rotera med olika hastigheter och ändå driva snöslungan RIKTSKÄRM (9) Riktskärmen ställs in med hjälp av reglaget (18) och bestämmer kastlängden på snöstrålen HANDTAGSVÄRME (6) Maskinen är försedd med elektrisk handtagsvärme. För att aktivera handtagsvärmen, ställ strömbrytaren i önsskat läge: Framåts - Svag värme Mittenläget - Ingen värme Bakåt - Stark värme Handtagsvärmen kan endast aktiveras då motorn är igång STRÅLKASTARE (15) Strålkastaren är alltid aktiverad då motorn är igång RENSVERKTYG (10) Rensverktyget är placerat i sin hållare på inmatningshusets överdel. Rensverktyget skall alltid användas vid rengöring av utkastet och snöskruven. Rensning får endast utföras med stoppad motor. Rengör aldrig snökanalen för hand. Risk för allvarliga personskador. 5 ANVÄNDNING 5.1 ALLMÄNT Starta aldrig motorn utan att först ha utfört alla åtgärder under "MONTERING" ovan. Använd aldrig snöslungan utan att ha läst och förstått den bifogade bruksanvisningen samt alla varnings- och anvisningsdekaler på snöslungan. Använd alltid skyddsglasögon eller visir under arbete samt vid underhåll och service av snöslungan. 5.2 FÖRE START Vissa snöslungor levereras utan olja i motorns vevhus. Före start fyll på olja i motorn. Olja leveraras i separat flaska. Starta inte motorn förrän olja har påfyllts. Om olja inte fylls på inträffar allvarliga motorskador. 1. Ställ snöslungan på ett plant underlag. 2. Lossa oljestickan och fyll på olja upp till "FULL"- markeringen (fig 9). 3. Använd olja SAE 5W30-10W40 enligt A.P.I service SF, SG eller SH. 4. Vevhuset rymmer: 0.8 liter. Kontrollera oljenivån i motorn före varje användning. Snöslungan skall stå plant vid kontroll. 5.3 FYLL BENSINTANKEN Använd alltid ren blyfri bensin. Oljeblandad 2-takts bensin får inte användas. OBS! Tänk på att vanlig blyfri bensin är en färskvara, köp inte mer bensin än vad som kan förbrukas inom 30 dagar. Med fördel kan även miljöanpassad bensin, så kallad alkylatbensin användas. Denna typ av bensin har en sammansättning som är mindre skadlig för både människor och djur. Bensin är mycket brandfarligt. Förvara bränslet i behållare speciellt gjorda för detta ändamål. Förvara bränslet i ett svalt, väl ventilerat utrymme - inte i bostaden. Förvara bränslet oåtkomligt för barn. Fyll endast på bensin utomhus och rök inte under påfyllningen. Fyll på bränsle innan motorn startas. Tag aldrig av tanklocket eller fyll på bensin när motorn är igång eller fortfarande är varm. Fyll inte bränsletanken ända upp. Efter tankning, skruva fast tanklocket ordentligt och torka upp eventuellt utspillt bränsle. 5.4 START AV MOTOR (UTAN ELSTART) Berör inga motordelar då motorn är igång eller upp till 30 minuter efter att motorn har varit igång. Risk för brännskador. Kör aldrig motorn inomhus. Avgaserna från motorn innehåller kolmonooxid, en livsfarlig gas. 1. Se till att kopplingshandtagen för drivning och snöskruv är frikopplade (fig 1). 2. För gasreglaget uppåt till läge. 3. Sätt i tändningsnyckeln i spåret. Se till att den snäpps fast. Vrid inte på nyckeln. 4. Vrid chokereglaget till läge. Anm. En varm motor behöver inte choke. 5. Tryck in gummiblåsan 2-3 gånger. Se till att hålet täcks när gummiblåsan trycks in (fig 10). Anm. Använd inte denna funktion när motorn är varm. 6. Drag ut starthandtaget sakta tills ett visst motstånd känns. Starta motorn genom ett bestämt drag. 7. När motorn har startat, vrid choken moturs tills chokespjället är helt öppet. 5.5 START AV MOTOR (MED ELSTART) Berör inga motordelar då motorn är igång eller upp till 30 minuter efter att motorn har varit igång. Risk för brännskador. Kör aldrig motorn inomhus. Avgaserna från motorn innehåller kolmonooxid, en livsfarlig gas. 1. Förbind anslutningssladden på motorn med en jordad förlängningskabel. Anslut därefter förlängningskabeln till ett 220/230 volts jordat vägguttag. 2. Se till att kopplingshandtagen för drivning och snöskruv är frikopplade (fig 1). 3. För gasreglaget uppåt till läge. 4. Sätt i tändningsnyckeln i spåret. Se till att den snäpps fast. Vrid inte på nyckeln. 5. Vrid chokereglaget till läge. Anm. En varm motor behöver inte choke. 12

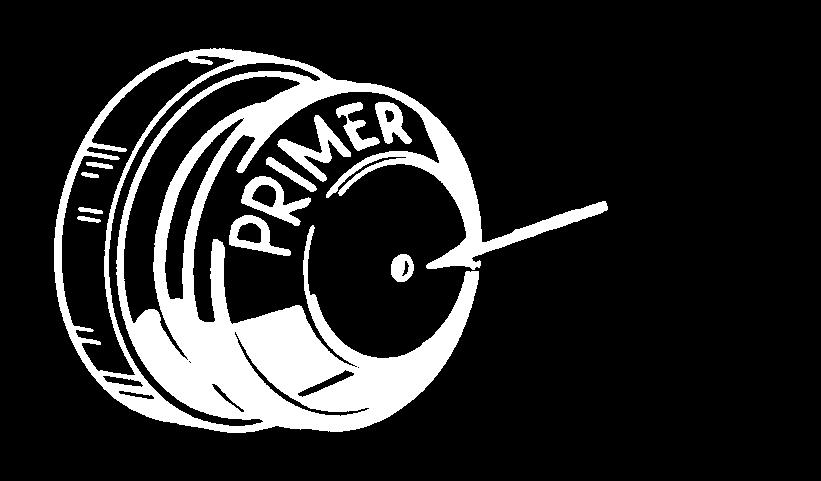

13 SVENSKA SE 6. Tryck in gummiblåsan 2-3 gånger. Se till att hålet täcks när gummiblåsan trycks in (fig 10). Anm. Använd inte denna funktion när motorn är varm. 7. Starta motorn: a. tryck in startknappen för att aktivera startmotorn. b. när motorn startar, släpp startknappen och öppna chokespjället genom att gradvis vrida chokereglaget, moturs till läge. c. om motorn hackar till, stäng genast chokespjället för att därefter gradvis öppna det igen. d. drag först ur förlängningskabeln från vägguttaget. Koppla därefter loss förlängningskabeln från motorn. Anm. Den elektriska startmotorn är skyddad mot överbelastning. Om startmotorn överhettas stannar den automatiskt. Återstart kan ske först när startmotorn har svalnat, vilket tar 5-10 minuter. 5.6 STOPP 1. Släpp båda kopplingshandtagen. Anm. Om snöskruven fortsätter att rotera - se "JUSTERING AV REGLAGEWIRAR" nedan. 2. För gasreglaget nedåt till tomgångsläge. Låt motorn gå på tomgång några minuter för att smälta snön. 3a. Maskiner utan elstart: Med motorn igång, drag ut starthandtaget några gånger för att förhindra att startapparaten fryser fast. Ett ovanligt smattrande ljud uppstår under denna åtgärd. Detta skadar inte motorn. 3b. Maskiner med elstart: Med motorn igång, håll startknappen intryckt under några sekunder för att förhindra att startmotorn fryser fast (se ovan för anslutning av elsladd). Ett ovanligt ljud uppstår under denna åtgärd. Detta skadar inte motorn. 4. Tryck gasreglaget i botten till läge. 5. Drag ut tändningsnyckeln. Vrid inte på nyckeln. Om maskinen lämnas utan tillsyn, stanna motorn och tag bort tändningsnyckeln. 5.7 IGÅNGKÖRNING 1. Starta motorn enligt ovan. Låt motorn gå några minuter och bli varm innan den belastas. 2. Ställ in utkastets riktskärm. 3. Vrid på inställningsveven och ställ in utkastet så att snön kastas ut i vindriktningen. Gäller manuella modeller; Växelspaken får inte flyttas om kopplingshandtaget för drivningen är nedtryckt. 4. Ställ växelspaken/hastighetsreglaget i lämpligt läge. 5. Tryck ner kopplingshandtaget för snöskruven (20 i fig. 1) för att aktivera snöskruv och utkastfläkt. Se upp för den roterande snöskruven. Håll händer, fötter, hår och löst hängande kläder borta från roterande delar. 6. Tryck ner kopplingshandtaget för drivningen (16 i fig. 1). Snöslungan förflyttar sig nu framåt eller bakåt beroende på växelspaken/hastighetsreglagets inställning. 7. Enhandskontroll. Gäller endast manuella modeller; Ändra aldrig växelreglaget då enhandskontrollen eller drivreglaget är aktiverat. Detta skadar allvarligt friktionshjulet. 5.8 KÖRTIPS 1. Kör alltid motorn på fullgas eller näst intill. Ljuddämparen och närliggande delar blir mycket varma när motorn går. Risk för brännskador vid beröring. 2. Anpassa alltid hastigheten efter snöförhållandena. Reglera hastigheten med växelspaken/hastighetsreglaget, inte med gasreglaget. 3. Snön kan effektivast röjas direkt efter snöfallet. 4. Om möjligt, kasta alltid ut snön i vindriktningen. 5. Justera släpskorna med skruvarna (13 i fig. 1) efter underlaget: - på plant underlag, ex.vis asfalt, skall släpskorna ligga ca. 3 mm under skrapskäret. - på ojämnt underlag, ex.vis grusgångar, skall släpskorna ligga ca. 30 mm under skrapskäret. Justera alltid släpskorna så att inte grus och sten matas in i snöslungan. Risk för personskador när dessa kastas ut med hög fart. Se till att släpskorna är lika justerade på båda sidor. 6. Anpassa hastigheten så att snön kastas ut i en jämn ström. Om snön fastnar i utkastet, försök inte rensa utan att först: - släpp båda kopplingshandtagen. - stanna motorn. - tag bort tändningsnyckeln. - lossa tändkabeln från tändstiftet. - stoppa inte in handen i utkastet eller snöskruven. Använd bifogat rensverktyg. 5.9 EFTER ANVÄNDNING 1. Kontrollera snöslungan efter lösa eller skadade delar. Vid behov, byt ut skadade delar. 2. Drag åt lösa skruvar och muttrar. 3. Borsta bort all snö från snöslungan. 4. Rör alla reglage fram och tillbaka några gånger. 5. Ställ choken i läge. 6. Lossa tändkabeln från tändstiftet. Täck inte över snöslungan medan motorn och ljuddämparen ännu är varma. 6 UNDERHÅLL 6.1 UNDERHÅLLSSCHEMA Servicepunkt Frekvens Typ Par. Byte av Efter 2 timmar SAE 5W motorolja och därefter var 50:e timma 10W40 Kontroll av drivremmar Efter 2 timmar och därefter en gång om året Smörjning av 10 timma Litiumfett snöskruvens axel Smörjning/kontroll av utkastets snäckväxel 10 timma 10W olja

14 SE SVENSKA Smörjning av 10 timma 10W olja - riktskärm Smörjning av 10 timma 10W olja 6.6 vajrar Smörjning av 10 timma 10W olja 6.6 länksystem Kontroll däcktryck 50 timma 6.4 Kontroll av snöskruvens vinkelväxel. 50 timma Snäckväxelolja för vinterbruk Kontroll/byte av 100 timma RC124YC 6.3 tändstift. 6.2 OLJEBYTE Byt olja första gången efter 2 timmars användning, sedan var 50:e körtimma eller minst en gång per säsong. Oljan skall bytas då motorn är varm. Motoroljan kan vara mycket varm om den avtappas direkt efter stopp. Låt därför motorn svalna några minuter innan oljan avtappas. 1. Luta snöslungan något åt höger så att oljeavtappningspluggen (14 i fig. 1) är lägsta punkten på motorn. 2. Skruva loss oljeavtappningspluggen. 3. Låt oljan rinna ut i ett kärl. 4. Skruva tillbaka oljeavtappningspluggen. 5. Fyll på ny olja. Se "FÖRE START" ovan för typ och mängd. 6.3 TÄNDSTIFT Kontrollera tändstiftet en gång per år eller var 100:e körtimma. Rengör eller byt tändstiftet om elektroderna är brända. Motorfabrikanten rekommenderar: Briggs & Stratton RC124YC eller likvärdigt. Korrekt elektrodavstånd: mm. Tändstiftet finns under skyddsplåten i fig DÄCKTRYCK För bästa prestanda skall lufttrycket vara lika i de båda hjulen. Kontrollera ventilerna är skyddade mot föroreningar genom att skyddspropparna sitter på plats. I tabellen nedan visas rekommenderat däcktryck. Maskin Tryck 966 D 1.4 bar 1171 HST 1.0 bar 1381 HST 1.0 bar 6.5 FÖRGASARE Förgasaren är korrekt justerad från fabrik. Om efterjustering behövs, kontakta en auktoriserad servicestation. 6.6 SMÖRJNING Inga serviceåtgärder får vidtas om inte: - motorn stoppats. - tändningsnyckeln tagits bort. - tändkabeln lossats från tändstiftet. Om bruksanvisningen föreskriver att snöslungan skall resas upp framåt och ställas på inmatningshuset måste bensintanken tömmas. Töm bensintanken utomhus när motorn är kall. Rök inte. Töm i en behållare avsedd för bensin Utkast Smörj utkastets fläns och inställningsvevens snäckdrev var 10:e körtimma och före långtidsförvaring Snöskruvaxel Smörj snöskruvaxelns smörjnipplar, med fettspruta, var 10:e körtimma (fig 12). Smörj alltid axeln vid byte av brytbultar. Före långtidsförvaring, demontera brytbultarna. Smörj med fettspruta och rotera därefter snöskruven fritt på axeln innan brytbultarna åter skruvas fast Snäckväxel (S i fig. 12) Snäckväxeln är fylld med specialfett från fabrik. Normalt skall ingen påfyllning behövas. Lossa pluggen en gång per år och kontrollera om snäckväxeln innehåller fett (fig 12). Om snäckväxeln läcker eller om den har blivit reparerad måste nytt fett påfyllas. Använd Benalene #900 eller liknande Utkastets snäckväxel Se fig. 13. Om utkastet är svårt att manövrera skall i första hand snäckväxeln (B) och ringdrevet (A) smörjas. Om problemet kvarstår, justera enligt följande: 1. Lossa muttern (C), som håller snäckskruven hållare i det avlånga hålet. 2. Om snäckskruven trycker för hårt mot ringdrevet, flytta ut skruven en aning och drag fast muttern. 3. Kontrollera funktionen. OBS! Om utkastet inte stannar kvar i inställt läge, ställ snäckskruven (B) närmare ringdrevet (A) Sexkantsaxel, Man Sexkantsaxeln, kedjedreven och kedjorna skall inte smörjas. Alla lager och bussningar är livtidssmorda och kräver inget underhåll. Försök att smörja dessa delar kan resultera i att fett kommer på friktionshjulet och drivskivan, vilket kan ge skador på det gummiklädda friktionshjulet. Före långtidsförvaring skall dock ovanstående delar torkas lätt med en oljig trasa för att förhindra rostangrepp Hydrostat, HST Den hydrostatiska transmissionen är fylld med olja vid leverans från fabrik. Om den inte öppnas, (får endast utföras av fackman) och under förutsättning att inget läckage förekommer, skall normalt ingen påfyllning av olja ske. Byte av transmissionsolja behöver normalt inte utföras. 14

15 SVENSKA SE 7 SERVICE OCH REPARATIONER Inga serviceåtgärder får vidtas om inte: - motorn stoppats. - tändningsnyckeln tagits bort. - tändkabeln lossats från tändstiftet. Om bruksanvisningen föreskriver att snöslungan skall resas upp framåt och ställas på inmatningshuset måste bensintanken tömmas. Töm bensintanken utomhus när motorn är kall. Rök inte. Töm i en behållare avsedd för bensin. 7.1 FELSÖKNING Problem Möjlig orsak Åtgärd Motorn startar inte. Motorn svårstartad eller har svag kraft. Snöskruven roterar ej. Snöskruven stoppar ej då reglaget släpps. Maskinen drar åt ett håll. För mycket bensin. Återupprepade startförsök med full gas och choke i läget OFF Vatten i bensin eller för gammal bensin. Annat. Felaktigt tändstift Tanklockets ventilation blockerad. Främmande föremål blockerar rotationen. Brytbult brusten. Snöskruvens rem slirar. Snöskruvens rem brusten. Snöskruvens rem ojusterad. Snöskruvens remstyrning ojusterad. Ojämnt däcktryck. Endast drivning på ett hjul. Släpskorna ojäämnt justerade. Skrapbladet ojämnt justerat. Dränera tanken och fyll på ny bensin. Kontrollera startproceduren enligt manualen. Byt tändstift. Rengör ventilationen. Rengör med medlevererad renssticka. Byt ut brusten bult. Justera rem och vajer. Byt ut remmen. Justera remmen. Justera remledaren. Justera däcktrycket. Kontrollera hjullåset. Justera skrapblad och släpskor. Justera skrapblad och släpskor. 7.2 JUSTERING AV SKRAPSKÄR OCH SLÄPSKOR Efter en längre tids användning blir skrapskäret slitet. Justera skrapskäret (alltid tillsammans med släpskorna) så att rätt avstånd erhålls mellan skrapskäret och underlaget. Skrapskäret är vändbart och kan således utnyttjas på två sidor. Se ALLMÄNT OM KILREMMAR Kilremmarna skall kontrolleras (och ev. justeras) första gången efter 2-4 timmars användning och sedan mitt i säsongen. Därefter skall kontroll ske två gånger per år. Remmarna är speciellt konstruerade för denna maskin. De skall bytas ut mot originalremmar från auktoriserad servicestation. När remmarna justeras eller byts skall reglagewirarna justeras (se nedan). 7.4 SNÖSKRUVENS REM Byte av snöskruvens rem Man, se fig. 18, 19. HST, se fig. 20, Tag bort tändnyckeln. 2. Lossa skruven (3) och demontera bottenplåten (2). Se fig Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Lossa remledaren (E) på motorns remskiva. 5. Tag bort spännrullen (B) från remmen. 6. Byt remmen (G). OBS! Endast remmar från STIGA får användas. 7. Justera remsträckningen enligt nedan. 8. Återmontera remledaren (E). 9. Återmontera remkåpan. Se fig Justera vajern enligt instruktionerna Kontroll och justering av snöskruvens rem Man, se fig. 18, 19. HST, se fig. 20, Tag bort tändnyckeln. 2. Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Lossa spännrullen (B) och för den ungefär 3 mm mot remmen. 4. Drag fast spännrullens mutter. 5. Kontrollera remsträckningen genom att trycka ned snöskruvens reglage. Nu skall remmen enkelt kunna tryckas in mm med ett finger (fig. 22) 6. Om ytterligare justering krävs, upprepa proceduren ovan. 7. Återmontera remkåpan. Se fig Justering av snöskruvens remledare Man, se fig. 18, 19. HST, se fig. 20, Tag bort tändnyckeln. 2. Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Tryck ned snöskruvens reglage (20) i fig Kontrollera avståndet mellan remledaren och remmen. Se fig. 19/21 ang. avståndet. 5. Om justering krävs, lossa remledaren skruv och ställ in korrekt avstånd. 6. Drag fast skruven. 7. Återmontera remskyddet. 15

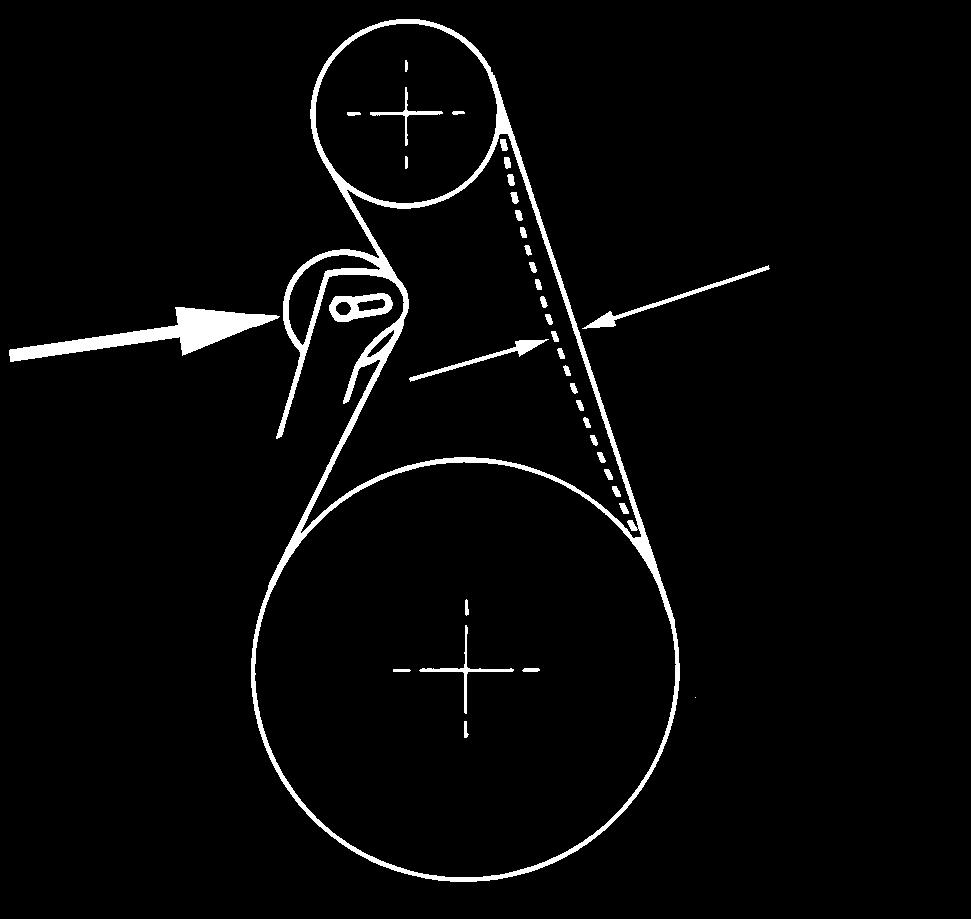

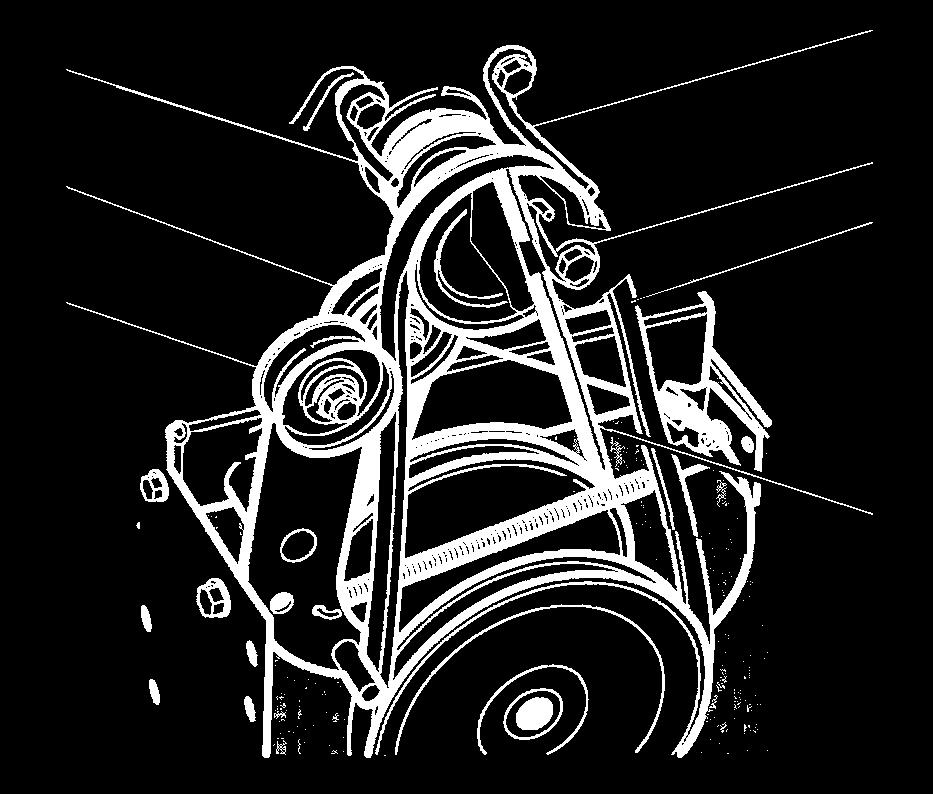

16 SE SVENSKA 7.5 DRIVREM, MAN Byte av drivrem, Man Se fig. 18, Demontera snöskruvens rem enligt ovan. 2. Demontera vänster hjul. 3. Demontera låsringen (C) från svängplåtens axel (D). Drag ut axeln. 4. Demontera fjädern (H). 5. Byt remmen (I). OBS! Endast remmar från STIGA får användas. 6. Kontrollera att spännrullen (A) är i linje med remmen (I). 7. Återmontera fjädern (H), axeln (D) och låsringen (C). 8. Kontrollera att svängplåten (Q) är placerad mellan märkena (N). Se fig. 24. OBS! Om maskinen fortfarande inte driver tillfredsställande, kontrollera placeringen av svängplåten (Q). 9. Återmontera samtliga delar i omvänd ordning Justering av drivrem, Man Drivremmen är försedd med en fjäderbelastad spännrulle. Justering krävs ej. Om remmen slirar skall den bytas. 7.6 DRIVREM, HST Byte av drivrem, HST Se fig. 20, Demontera snöskruvens rem enligt ovan. 2. Lossa remledarna (J, L) vid motorremskivan. 3. Kräng av den gamla remmen och montera den nya. OBS! Endast remmar från STIGA får användas. 4. Återmontera remledarna (J, L) vid motorremskivan. Justera remledarna enligt instruktionerna nedan. 5. Återmontera samtliga delar i omvänd ordning. 6. Justera vajern enligt instruktionerna Justering av drivrem, HST 1. Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Ställ in spännrullen (A i fig. 20) så att remmen får ett spel av ca 45 mm. Se fig. 23. Remmen får ej sträckas för hårt. Detta kommer att skada rem och lager. Kontrollera alltid remsträckningen enligt instruktionerna nedan innan maskinen används. 3. Kontrollera justeringen enligt instruktionerna nedan 4. Återmontera remkåpan. Se fig Kontroll av drivrem, HST 1. Koppla ur hjullåsen. 2. Ställ hastighetsreglaget i neutralläget. Aktivera ej kopplingsreglaget. 3. Start motorn och för sakta hastighetsreglaget framåt. Om drivaxeln roterar är remmen för sträckt och spännrullen (A i fig. 20) skall lossas och flyttas från remmen. 4. Om spännrullen har flyttats skall justeringen och kontrollen ovan upprepas. 7.7 JUSTERING AV VAJRAR Om remmar har justerats eller bytts ut skall vajrarna kontrolleras/justeras. Se nedan Justering av snöskruvens vajer 1. Tag bort tändnyckeln. 2. Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Aktivera snöskruvens reglage och observera spännrullen. Då reglaget har förts in halva vägen mot handtaget skall spännrullens rörelse stoppas mot remmen (spännrullen tillåts att flyttas ytterligare några mm då reglagets trycks ned helt) Se fig Vid behov, häkta av fjädern och justera vajern vid skruven som är ansluten till fjädern. Se fig Återmontera samtliga delar i omvänd ordning Justering av drivvajer, Man 1. Tag bort tändnyckeln. 2. Lyft upp maskinen och låt den vila på inmatningshuset. 3. Lossa skruven (3) och demontera bottenplåten (2). Se fig Aktivera snöskruvens reglage och observera friktionshjulet. Då reglaget är halvvägs mot handtaget skall friktionshjulet beröra friktionsskivan. Se fig Vid behov, häkta av vajern vid justerplattan och flytta vajern till lämpligt hål. Se fig Återmontera samtliga delar i omvänd ordning Justering av drivvajer, HST Drivvajern hos HST har ingen justering. Kopplingen justeras med spännrullen. Se FRIKTIONSHJUL, MAN Om maskinen inte driver framåt/bakåt kan felet finnas hos drivremmen, drivvajern eller friktionshjulet. Kontrollera friktionshjulet enligt följande Kontroll av friktionshjulet 1. Tag bort tändnyckeln. 2. Lyft upp maskinen och låt den vila på inmatningshuset. 3. Lossa skruven (3) och demontera bottenplåten (2). Se fig Ställ växelreglaget i neutralläget. 4. Då växelreglaget är i neutralläget skall friktionshjulets centrum överensstämma med centrum på friktionsplattan. Se fig Justera enligt nedan. 6. Återmontera samtliga delar i omvänd ordning Justering av friktionshjulet 1. Lossa friktionshjulets länk och ställ in så att punkten 4 ovan uppfylls 2. Om friktionshjulet är hårt slitet och justeringen inte kan utföras tillfredsställande skall friktionshjulet bytas ut enligt nedan. 3. Annars skall delarna återmonteras i omvänd ordning efter justering Byte av friktionshjul 1. Demontera differentialen enligt Demontera de två lagerfästena (M i fig. 24). 3. Demontera axeln och lagerfästena. Notera placeringen av de två brickorna (17 i fig. 30). 4. Byt ut friktionshjulet på sitt nav (fig. 31). 16

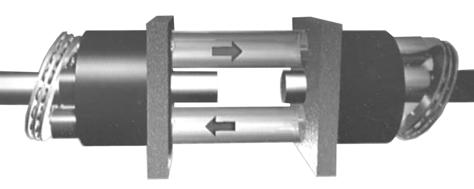

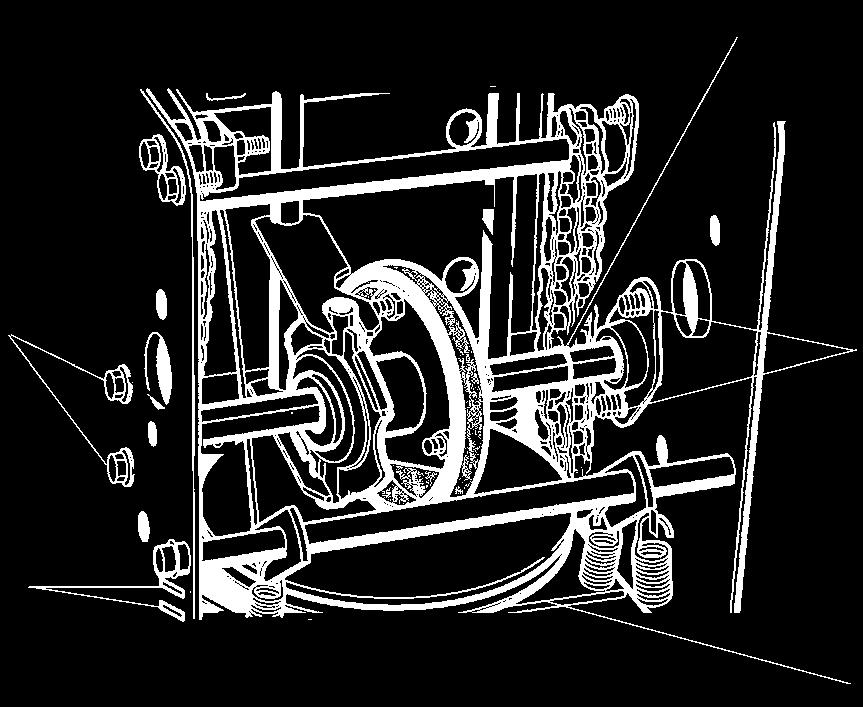

17 SVENSKA SE 5. Återmontera samtliga delar i omvänd ordning. Notera följande under monteringen: - Kontrollera att brickorna (17 i fig. 30) är korrekt placerade. - Kontrollera att brickorna (13 in fig. 30) är korrekt placerade. - Kontrollera att axeln (8 i fig. 31) kan rotera fritt. 7.9 DIFFERENTIAL (966 D) Beskrivning I differentialen överförs drivkraften från kedjedrevet till höger och vänster axel via två frihjul, ett för vardera axeln. Detta gör att ytterhjulet kan rotera fortare än innerhjulet i kurvor. Med differential blir snöslungan lika lätt att köra i kurvor som rakt fram. Differentialens gör även att snöslungan blir lättare att hantera på hårt underlag, t.ex. i garag eller förråd Byte av differential Se fig. 36. Vid fel på differentialen (A) kan densamma bytas ut enligt nedanstående instruktioner: 1. Tag bort tändnyckeln. 2. Ställ upp snöslungan på inmatningshuset. 3. Demontera hjulen. 4. Demontera bottenplåten (2) genom att lossa de fyra skruvarna (3). Se fig Demontera lagerhusen (B) med lager på båda sidor. 6. Lossa mellanaxeln (C) genom att demontera lagerskruvarna (D) på båda sidor. 7. Släpp efter på kedjespänningen genom att lossa stödlagerfästet (E). Stödlagerfästet lossas genom att demontera de två skruvarna på ovansidan. 8. Häkta av kedjan från differentialen. 9. Skjut ut axlarna från differentialen och tag ut densamma. 10. Kontrollera kedjorna. Byt ut vid behov. Kedjorna får ej smörjas. De är smorda från fabriken. Överflödigt fett kan förstöra friktionen om det hamnar på friktionsskivan/ friktionshjulet. 11. Kontrollera att inga missljud eller ojämnt motstånd vid rotation finns hos lagren. Byt ut lager vid behov. 12. Återmontera samtliga delar i omvänd ordning HYDROSTAT (1171 HST, 1381 HST) Beskrivning Se fig. 32. Den hydrostatiska kraftöverföringen överför kraften från motorn till drivhjulen med steglös utväxling såväl framåt som bakåt. Enheten består av en hydraulpump och en hydraulmotor. Hydraulpumpen kan ställas in med en vinkelställd skiva att pumpa olika mycket olja. Stor vinkel på skivan ger stor slaglängd på de perifiert placerade kolvarna och ett stort oljeflöde. Liten vinkel ger liten slaglängd och litet oljeflöde. Genom att vinkla skivan över åt andra hållet kan oljeflödet ges motsatt riktning och maskinen backar. Oljeflödet leds därefter till en hydraulmotor. Denna har en fast vinkelställd skiva på vilken kolvarna trycks ut och gör att enheten där kolvarna är perifiert placerade roterar Felsökning Se fig Vid felfunktion hos hydrostaten, kontrollera i första hand följande: 1. By-passventilen skall vara i stängt läge. D.v.s. hävarmen (K) i fig 35 i sitt främre läge i snöslungans färdriktning. 2. Hastighetshävarmen (J) skall kunna föras mellan sina yttre lägen med hastighetsreglaget. Ev. justering utförs på länken (7) i fig Kontrollera att drivremmen är intakt och att dess justering är korrekt. Se Kontrollera oljenivån. Se nedan Byte av hydrostat Se fig Vid fel på hydrostaten (B) i fig. 33, kan densamma bytas ut enligt nedanstående instruktioner: 1. Tag bort tändnyckeln. 2. Demontera remkåpan (1) genom att lossa skruvarna (2). Se fig Ställ upp snöslungan på inmatningshuset. 4. Demontera hjulen genom att skruva bort hjullåsningarna. Se (2) i fig Demontera bottenplåten (2) genom att lossa de fyra skruvarna (3). Se fig Lossa hastighetsreglagets nedre infästning (4) i fig Demontera skruven (A) med mutter och drag ut hjulaxeln (D) åt vänster. 8. Lossa skruven (G) och rotera vajerfästet (E) framåt. Demontera därefter skruven (F) som håller främre delen av hydrostaten. 9. Håll fast hydrostaten och demontera skruven (C). Tag därefter ut hydrostaten från snöslungan. 10. Montera hydrostaten i omvänd ordning. OBS! Kontrollera att ventilationsslangen förblir intakt under monteringen och sitter kvar på sin nippel även efter monteringen. OBS! Kontrollera att by-passreglaget (K) i fig 35 är stängt efter monteringen (läge C). D.v.s. framåt i snöslungans färdriktning Kontroll av olja i hydrostaten Se fig Sätt upp hydrostaten i ett skruvstäd och demontera oljepluggen (H). 2. Kontrollera oljenivån. Nivån skall ligga 25 mm under hålets överkant vid temperaturen C. Fyll på olja vid behov. Oljetyp: Motorolja 5W Återmontera oljepluggen och lufta hydrostaten enligt nedan Luftning av hydrostaten 1. Lås fast by-passventilen i öppet läge med hjälp av en ståltråd e.d. 2. Applicera en handborrmaskin med lämplig skruvbit i remskivans monteringsskruv. 17

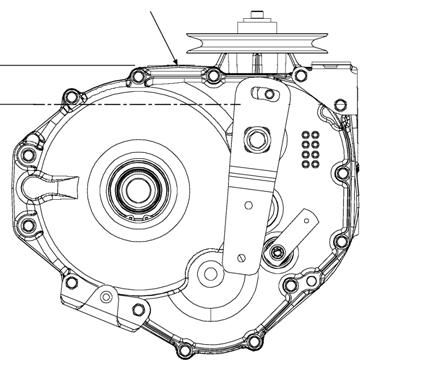

18 SE SVENSKA 3. Starta försiktigt borrmaskinen så att remskivan roterar. För under tiden hastighetshävarmen (J) 5 gånger fram och åter mellan dess ändlägen. 4. Kör borrmaskinen åt andra hållet så att remskivan roterar. För under tiden hastighetshävarmen (J) 5 gånger fram och åter mellan dess ändlägen. 5. Lås fast by-passventilen i stängt läge och upprepa 2-4 ovan. 6. Kontrollera därefter oljenivån igen. Fyll på vid behov. Om olja måste fyllas på skall luftningen i 1-5 åter utföras. OBS! Själva drivaxeln roterar ungefär dubbelt så fort framåt jämfört med bakåt under drivningen med borrmaskinen BYTE AV BRYTBULTAR (R I FIG. 12) Snöskruvarna är fästa vid axeln med specialbultar som är konstruerade för att brista om något fastnar i inmatningshuset. Använd alltid original brytbultar! Andra typer av bultar kan orsaka svåra skador på snöslungan. 1. Stanna motorn. 2. Lossa tändkabeln från tändstiftet. 3. Se till att alla roterande delar har stannat. 4. Avlägsna det främmande föremål som fastnat i snöskruven. 5. Smörj snöskruvaxeln (se ovan). 6. Linjera hålen i axeln och i snöskruven. 7. Avlägsna delarna från den brustna bulten. 8. Montera en ny original brytbult STRÅLKASTARLAMPA Endast originallampa på 27 W får användas. Starkare lampor kommer att förstöra strålkastaren. Glödlampan är fäst i strålkastaren med bajonettinfattning. Se fig. 17. Byt ut glödlampan enligt följande: 1. Vrid glödlampan ca 30 moturs och drag ut den. 2. Lösgör plastlåsen på vardera sidan om lampan och drag av kabelanslutningen från lampan. 3. Montera den nya glödlampan i omvänd ordning. 8 FÖRVARING Förvara aldrig snöslungan, med bränsle i tanken, i ett stängt utrymme med dålig ventilation. Bensingaser kan bildas som kan nå öppen låga, gnistor, cigaretter m.m. Om snöslungan skall förvaras en tidsperiod längre än 30 dagar, rekommenderas att följande åtgärder vidtas: 1. Töm bensintanken. 2. Starta motorn och låt den gå tills den stannar på grund av bensinbrist. 3. Byt motorolja om detta inte har gjorts de sista 3 månaderna. 4. Skruva bort tändstiftet och töm lite motorolja (ca. 30 ml) i hålet. Drag runt motorn några gånger. Skruva tillbaka tändstiftet. 5. Rengör hela snöslungan ordentligt. 6. Smörj alla punkter enligt "SMÖRJNING" ovan. 7. Inspektera snöslungan med hänsyn till skador. Reparera vid behov. 8. Bättra på eventuella lackskador. 9. Rostskydda nakna metallytor. 10. Förvara snöslungan om möjligt inomhus. 9 OM NÅGOT GÅR SÖNDER Auktoriserade servicestationer utför reparationer och service. De använder original reservdelar. Gör Du enklare reparationer själv? Använd alltid original reservdelar. De passar direkt och gör arbetet lättare. Reservdelar tillhandahålles av Din återförsäljare eller av servicestationer. Vid reservdelsbeställning: uppge snöslungans modellbeteckning, inköpsår samt motorns modell och typnummer. 10 KÖPVILLKOR Full garanti lämnas mot fabrikations- och materialfel. Användaren måste noggrant följa de instruktioner som ges i den bifogade dokumentationen. Garantin täcker inte skador som beror på: - försummelse att ta del av medföljande dokumentation - ovarsamhet - felaktig och otillåten användning eller montering - användande av reservdelar som inte är originaldelar - användande av tillbehör som inte levererats eller godkänts av Stiga Garantin täcker heller inte: - slitdelar som t ex drivremmar, inmatningsskruvar, strålkastare, hjul, brytbultar och wirar - normal förslitning - motorer. Dessa täcks av respektive tillverkares garantier med separata villkor. Köparen omfattas av respektive lands nationella lagar. De rättigheter som köparen har med stöd av dessa lagar begränsas inte av denna garanti. 18

19 SUOMI FIN 1 SYMBOLIT Koneeseen on kiinnitetty seuraavat symbolit, joiden tarkoitus on muistuttaa käyttäjää laitteen käytön edellyttämästä varovaisuudesta ja tarkkaavaisuudesta. Symbolien merkitykset: Varoitus! Lue ja varmista, että ymmärrät käyttöohjeet ennen koneen käyttöä. Ota pois virta-avain, irrota sytytystulpan kaapeli ja lue ohjeet ennen huolto- tai korjaustöiden suorittamista. Hengenvaara pyörivä puhallin. Hengenvaara pyörivä lumiruuvi. Älä työnnä kättä poistoaukkoon. Pidä kädet ja jalat kaukana pyörivistä osista. Palovammojen vaara. Huolehdi siitä, että sivulliset ja katsojat ovat turvallisella etäisyydellä koneesta. Älä suuntaa poistoputkea henkilöitä kohti. Käytä aina kuulonsuojaimia. 2 TURVAOHJEET 2.1 YLEISTÄ Lue ohjeet huolellisesti. Tutustu hallintalaitteisiin sekä lumilingon oikeaan käyttöön. Älä anna lasten tai turvamääräyksiin perehtymättömien henkilöiden käyttää lumilinkoa. Paikallisessa lainsäädännössä saattaa olla koneen käyttäjän ikää koskevia rajoituksia. Älä koskaan käytä lumilinkoa, jos sen läheisyydessä on muita, erityisesti lapsia tai eläimiä. Muista, että kuljettaja vastaa onnettomuustilanteessa muille henkilöille tai omaisuudelle aiheutuneista vaurioista. Varo liukastumasta ja kaatumasta varsinkin silloin, kun peruutat lumilinkoa. Älä käytä lumilinkoa alkoholin tai lääkkeiden vaikutuksen alaisena, väsyneenä tai sairaana. 2.2 VALMISTELUT Tutki puhdistettava alue huolellisesti ja poista kaikki vieraat esineet. Kytke kaikki hallintalaitteet vapaalle ennen moottorin käynnistämistä. Pukeudu asianmukaisesti. Käytä jalkineita, jotka pitävät hyvin liukkaalla alustalla. Varoitus - bensiini on erittäin herkästi syttyvää. A. Säilytä polttoneste erityisesti tähän tarkoitukseen tarkoitetussa astiassa. B. Tankkaa ulkona äläkä tupakoi tankkauksen aikana. C. Tankkaa moottori pysäytettynä. Älä koskaan avaa säiliön tulppaa äläkä tankkaa moottorin käydessä tai kun se on käytön jälkeen kuuma. D Varmista, että polttoainesäiliön tulppa on kunnolla kiinni ja pyyhi mahdollinen valunut bensiini. Säädä lumiruuvin korkeus niin, ettei se ota kiinni sorakäytävillä. Älä koskaan tee säätöjä moottorin käydessä (ellei käyttöohjeessa toisin mainita). Anna lumilingon mukautua ulkolämpötilaan ennen töiden aloitusta. Käytä aina suojalaseja tai visiiriä käytön sekä kunnossapito- ja huoltotöiden aikana. 2.3 AJO Älä koskaan työnnä kättä tai jalkaa liikkuvien osien lähelle tai alle. Varo poistoaukkoa. Noudata suurta varovaisuutta sorakäytävillä, poluilla ja teillä ajaessasi ja niitä ylittäessäsi. Varo piileviä vaaroja ja liikennettä. Älä koskaan suuntaa poistoputkea yleistä tietä tai liikennettä kohti. Jos lumilinko osuu vieraaseen esineeseen, pysäytä moottori, irrota sytytystulpan johdin ja tarkasta huolellisesti mahdolliset vauriot. Korjaa vauriot ennen töiden jatkamista. Jos lumilinko alkaa täristä epätavallisen voimakkaasti, pysäytä moottori ja selvitä tärinän syy. Tärinä on usein merkki viasta. Pysäytä moottori ja irrota sytytystulpan johto: A. Kun poistut kuljettajan paikalta. B. Kun puhdistat tukkeutunutta lumiruuvia tai poistoputkea. C. Kun suoritat korjauksia tai säätöjä. Varmista ennen puhdistusta, korjausta ja tarkastusta, että kaikki pyörivät osat ovat pysähtyneet ja että kaikki hallintalaitteet on kytketty vapaalle. Jos lumilinko jätetään ilman valvontaa, kytke kaikki hallintalaitteet vapaalle, aseta vaihteenvalitsin vapaaasentoon, pysäytä moottori ja poista virta-avain. Älä koskaan käytä konetta sisätiloissa paitsi siirtäessäsi lumilingon sisälle rakennukseen tai sieltä ulos. Varmista, että ovet ovat auki. Pakokaasut ovat hengenvaarallisia. Aja aina viistosti rinteen poikki. Aja ylhäältä alaspäin ja päinvastoin. Ole varovainen, kun vaihdat suuntaa rinteessä. Vältä jyrkkiä rinteitä. 19

20 FIN SUOMI Älä koskaan käytä lumilinkoa, jos sen suojavarusteissa on puutteita tai jos ne eivät ole paikallaan. Suojavarusteita ei saa kytkeä pois päältä eikä saattaa toimimattomaksi. Älä muuta moottorin säätöasetuksia äläkä ryntäytä moottoria. Vahinkoriski kasvaa, jos moottoria käytetään liian suurella käyntinopeudella. Älä koskaan käytä lumilinkoa aitausten, autojen, ikkunoiden ja vastaavien läheisyydessä, jos lumisuihkun heittosuuntaa ei ole säädetty vastaavasti. Pidä aina lapset poissa työskentelyalueelta. Varmista, että lapset ovat toisen aikuisen valvonnassa. Älä ylikuormita lumilinkoa ajamalla liian suurella nopeudella. Ole varovainen peruuttaessasi. Katso taaksepäin ennen ja peräytyksen aikana ja yritä havaita mahdolliset esteet. Älä koskaan suuntaa poistoputkea henkilöitä kohti. Varmista, ettei ketään ole koneen etupuolella. Kytke lumiruuvin voimansiirto pois päältä aina, kun siirrät konetta tai kun sitä ei käytetä. Vältä liian suuria nopeuksia siirtäessäsi lumilinkoa liukkaalla alustalla. Käytä ainoastaan lumilingon valmistajan hyväksymiä lisävarusteita. Älä koskaan käytä lumilinkoa, jos näkyvyys tai valaistus on heikko. Huolehdi siitä, että tasapainosi on hyvä ja ote ohjausaisasta on tukeva. Älä käytä lumilinkoa katon puhdistukseen. Älä koske sellaisiin moottorin osiin, jotka kuumenevat käytön aikana. Palovammojen vaara. 2.4 KUNNOSSAPITO JA SÄILYTYS Tiukkaa kaikki mutterit ja ruuvit niin, että kone on turvallisessa kunnossa. Tarkasta murtoruuvit säännöllisin väliajoin. Käytä vain alkuperäisvaraosia. Muiden kuin alkuperäisvaraosien käyttö saattaa aiheuttaa vaaratilanteen, vaikka ne sopisivatkin lumilinkoon. Älä säilytä lumilinkoa jonka säiliössä on polttonestettä sellaisessa tilassa, jossa höyryt saattavat tulla kosketuksiin avotulen tai kipinöiden kanssa. Anna moottorin jäähtyä ennen kuin siirrät lumilingon varastoon. Jos lumilinko varastoidaan pitkäksi ajaksi, tarkasta säilytysohjeet käyttöohjeesta. Vaihda vialliset varoitus- ja ohjetarrat. Anna moottorin käydä käytön jälkeen pari kolme minuuttia lumiruuvi kytkettynä. Näin estetään lumiruuvin jäätyminen. 3 ASENNUS Huom. Oikea ja vasen puoli ovat lumilingon takaa katsottuna. 3.1 SISÄLTÖ - PAKKAUS Pakkauksen sisältö: - Lumilinko - Poistoputken suuntauskampi - Vaihteenvalitsin - Poistoputki - Käyttöohje - Asennussarja - Asennussarja Lisäksi mukana toimitetaan seuraavat: - Puhdistustyökalu (10 kuvassa 1) - Varamurtoruuveja 3.2 PAKKAUKSESTA PURKAMINEN 1. Ota kaikki irto-osat pakkauksesta. 2. Leikkaa pakkauksen nurkat auki ja käännä sivut alas. 3. Irrota muovisiteet. 4. Irrota ruuvit (B), jolla jalakset on kiinnitetty alustaan. Katso kuva Irrota muovisiteet, joilla hallintavaijerit on kiinnitetty ohjausaisan alaosaan. 3.3 TYÖNTÖAISA, KATSO KUVA 2 1. Löysää, mutta älä irrota, kiinnikkeet ylemmistä rei'istä. 2. Käännä ylös työntöaisan yläosa. HUOM! Varmista, että hallintavaijerit eivät jää puristuksiin. 3. Aseta ruuvit ulkokautta alempiin reikiin ja asenna seuraavat osat: A Ruuvit D Lukitusmutteri 4. Tiukkaa mutterit. 3.4 POISTOPUTKI, KATSO KUVA 3 1. Aseta poistoputki (E) laipan päälle hammaspyörää vasten. 2. Asenna kolme lukitusta (F). Kiinnitä kukin lukitus kahdella ruuvilla. 3. Säädä poistoputken kierukkavaihde. Katso Tiukkaa poistoputken kierukkavaihde ruuvit. 3.5 SUUNTAUSKAMPI, KATSO KUVA 4 1. Työnnä akseli ohjauspaneelin reiän läpi ja kulmakappaleeseen. 2. Lukitse paikalleen lukitustapilla (G). 3. Tarkasta poistoputken toiminta kiertämällä se ääriasentoon molempiin suuntiin. Poistoputken pitää kääntyä esteettä. 3.6 SÄÄTÖVIPUJEN NUPIT, KATSO KUVA 5 Asenna seuraavasti: 1. Kierrä mutteri (J) kiinni säätövipuun. 2. Kierrä nuppi (K) kiinni vipuun. 3. Tiukkaa mutteri nuppia vasten. 20

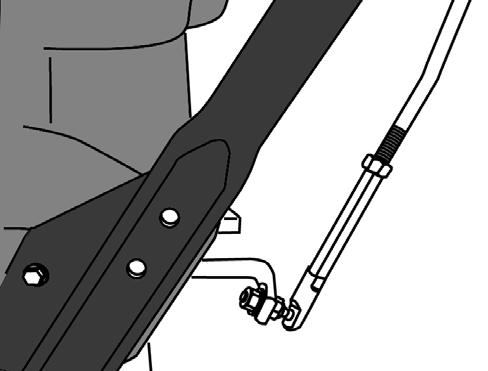

21 SUOMI 3.7 VAIHDEVIPU/NOPEUDENSÄÄTÖ Käsivaihteisto, katso kuva 6. HST, katso kuva Aseta vaihdevipu niin, että kulmakappaleen (L) voi helposti asentaa vaihteiston vipuvarren (M) reikään. 2. Asenna aluslevy ja lukitusmutteri. 3. Tiukkaa mutteri. 3.8 HALLINTAVAIJERIEN TARKASTUS Hallintavaijereita voidaan joutua säätämään ennen lumilingon ensimmäistä käyttökertaa. Katso "HALLINTAVAIJEREIDEN SÄÄTÖ" alla 3.9 RENGASPAINEET Tarkasta rengaspaineet. Katso HALLINTALAITTEET Äänenvaimennin on suojattu ritilällä. Moottoria ei saa käynnistää, jos ritilä on irrotettu tai vaurioitunut. Katso kuva KAASUVIPU (2) Säätelee moottorin käyntinopeutta. Kaasuvivulla on kolme asentoa: 1. Täyskaasu 2. Tyhjäkäynti 3. Pysäytysasento - moottorin sytytysvirta katkaistu. 4.2 RIKASTINVIPU (5) Käytetään kylmää moottoria käynnistettäessä. Rikastinvivulla on kaksi asentoa: 1. Rikastinläppä auki 2. Rikastinläppä kiinni (kylmäkäynnistystä varten) 4.3 ESIRIKASTIN (4) Pumppukuplaa painamalla polttoainetta ruiskutetaan suoraan kaasuttimen imuputkeen kylmäkäynnistyksen helpottamiseksi. 4.4 VIRTA-AVAIN (3) Virta-avaimen on oltava paikallaan, jotta moottorin voi käynnistää. Älä käännä avainta! 1. Avain paikallaan - moottorin voi käynnistää. 2. Avain irrotettuna - moottoria ei voi käynnistää. 4.5 KÄYNNISTYSKAHVA (2) Käsikäyttöinen narukäynnistin jousipalautuksella. 4.6 ÖLJYNMITTAPUIKKO (8) Moottorin öljytason tarkastukseen ja öljyntäyttöön. Mittapuikossa on kaksi merkintää: FULL = yläraja ADD = alaraja FIN 4.7 POLTTONESTESÄILIÖN TULPPA/ POLTTOAINEMITTARI (7) Polttonesteen täyttöä varten. Tietyissä malleissa polttonestesäiliön tulpassa on myös polttonestemäärän mittari, joka osoittaa säiliössä olevan polttonesteen määrän. 4.8 ÖLJYNTYHJENNYSTULPPA (14) Moottoriöljyn tyhjennykseen öljynvaihdon yhteydessä. 4.9 SÄHKÖKÄYNNISTYSPAINIKE (11) Ei näy kuvassa. Aktivoi sähkökäyttöisen käynnistysmoottorin VIRTAJOHTO - SÄHKÖKÄYNNISTYS (12) Ei näy kuvassa. Sähkökäyttöisen käynnistysmoottorin jännitteensyöttö. Kytke virtajohto maadoitetulla jatkojohdolla maadoitettuun 220/230 V -seinäpistorasiaan. On suositeltavaa, että virtapiiri on varustettu vikavirtakatkaisimella SYTYTYSTULPAN SUOJUS (21) Helposti irrotettavissa ilman työkalua. Sytytystulppa on suojuksen alla VAIHTEENVALITSIN, MAN (17) Lumilingossa on 6 vaihdetta eteen ja 2 vaihdetta taakse. Vaihteenvalitsinta ei saa siirtää, jos vedonkytkentäkahva on alaspainettuna NOPEUSSÄÄDIN, HST (17) Kone on varustettu hydrostaattisella vaihteistolla. Nopeuden säätimellä säädetään portaattomasti sekä eteenajo- että peruutusnopeutta. Valonheittimet ovat aina päällä moottorin käydessä VEDONKYTKENTÄKAHVA (16) Kytkee pyörien voimansiirron, kun vaihde on valittuna ja kahva painetaan ohjausaisaa vasten. Kiinnitetty ohjausaisan vasempaan putkeen KYTKENTÄKAHVA - LUMIRUUVI (20) Kytkee lumiruuvin ja puhaltimen voimansiirron, kun kahva painetaan ohjausaisaa vasten. Kiinnitetty ohjausaisan oikeaan putkeen OHJAIMEN SÄÄTÖVIPU (18) Paneeliin asennettu kauko-ohjausvipu poistoputken ohjaimen (19) kääntämiseen. 1. Vipu edessä - pidempi heittoetäisyys. 2. Vipu takana lyhyempi heittoetäisyys. 21
