1 Fenestras ytterdörrar

2 2

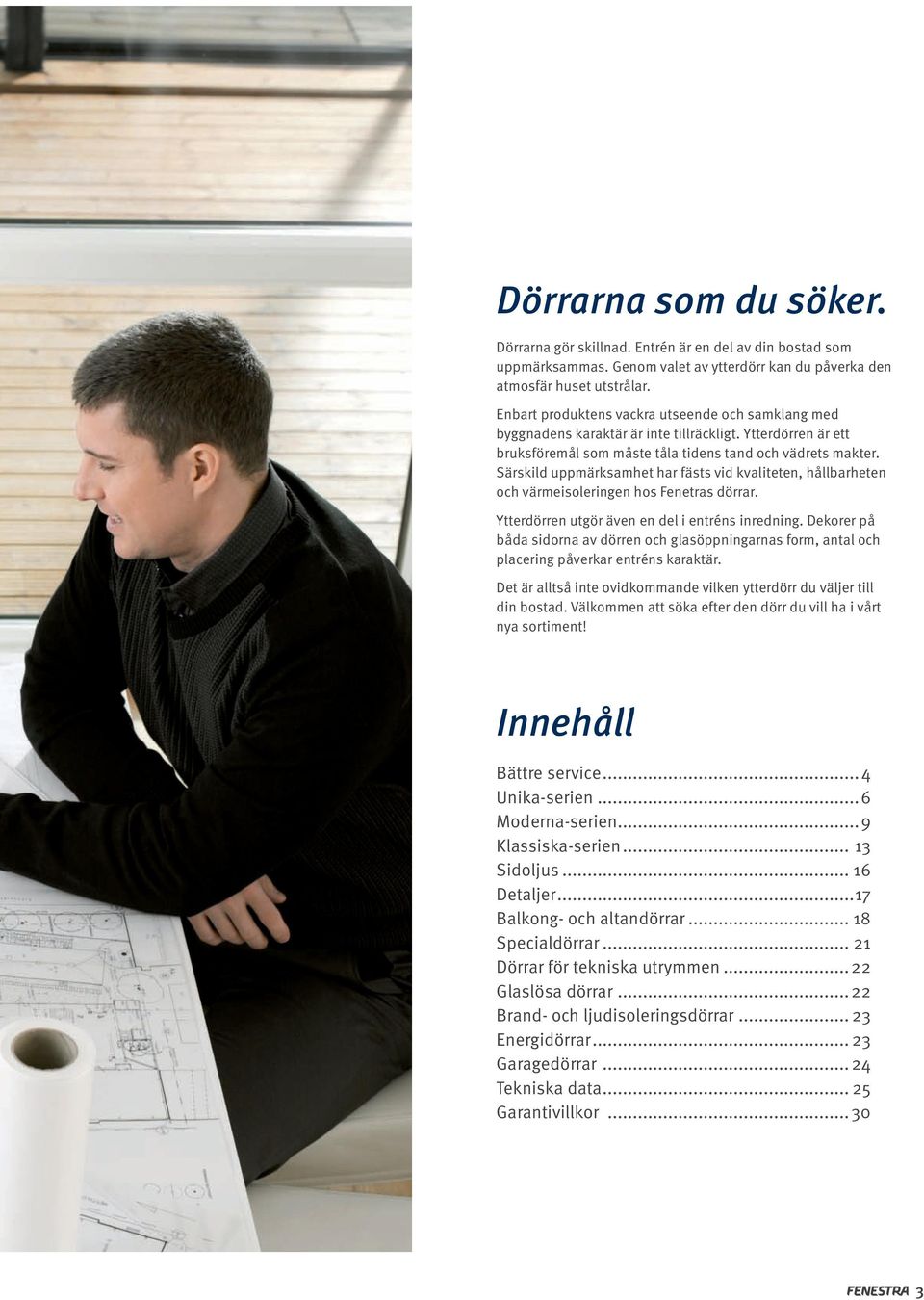

3 Dörrarna som du söker. Dörrarna gör skillnad. Entrén är en del av din bostad som uppmärksammas. Genom valet av ytterdörr kan du påverka den atmosfär huset utstrålar. Enbart produktens vackra utseende och samklang med byggnadens karaktär är inte tillräckligt. Ytterdörren är ett bruksföremål som måste tåla tidens tand och vädrets makter. Särskild uppmärksamhet har fästs vid kvaliteten, hållbarheten och värmeisoleringen hos Fenetras dörrar. Ytterdörren utgör även en del i entréns inredning. Dekorer på båda sidorna av dörren och glasöppningarnas form, antal och placering påverkar entréns karaktär. Det är alltså inte ovidkommande vilken ytterdörr du väljer till din bostad. Välkommen att söka efter den dörr du vill ha i vårt nya sortiment! Innehåll Bättre service...4 Unika-serien...6 Moderna-serien...9 Klassiska-serien Sidoljus Detaljer...17 Balkong- och altandörrar Specialdörrar Dörrar för tekniska utrymmen...22 Glaslösa dörrar...22 Brand- och ljudisoleringsdörrar Energidörrar Garagedörrar Tekniska data Garantivillkor

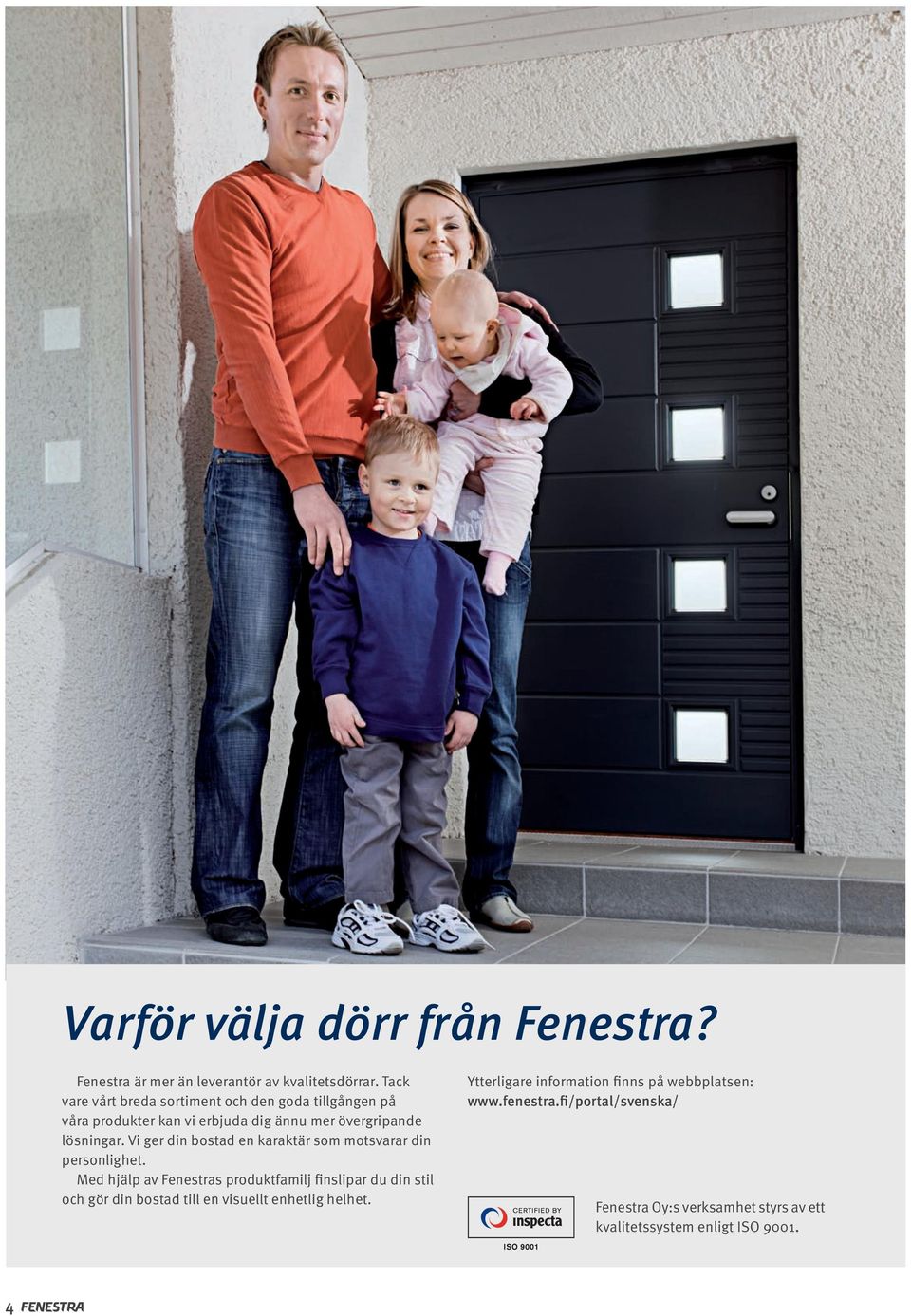

4 Varför välja dörr från Fenestra? Fenestra är mer än leverantör av kvalitetsdörrar. Tack vare vårt breda sortiment och den goda tillgången på våra produkter kan vi erbjuda dig ännu mer övergripande lösningar. Vi ger din bostad en karaktär som motsvarar din personlighet. Med hjälp av Fenestras produktfamilj finslipar du din stil och gör din bostad till en visuellt enhetlig helhet. Ytterligare information finns på webbplatsen: Fenestra Oy:s verksamhet styrs av ett kvalitetssystem enligt ISO

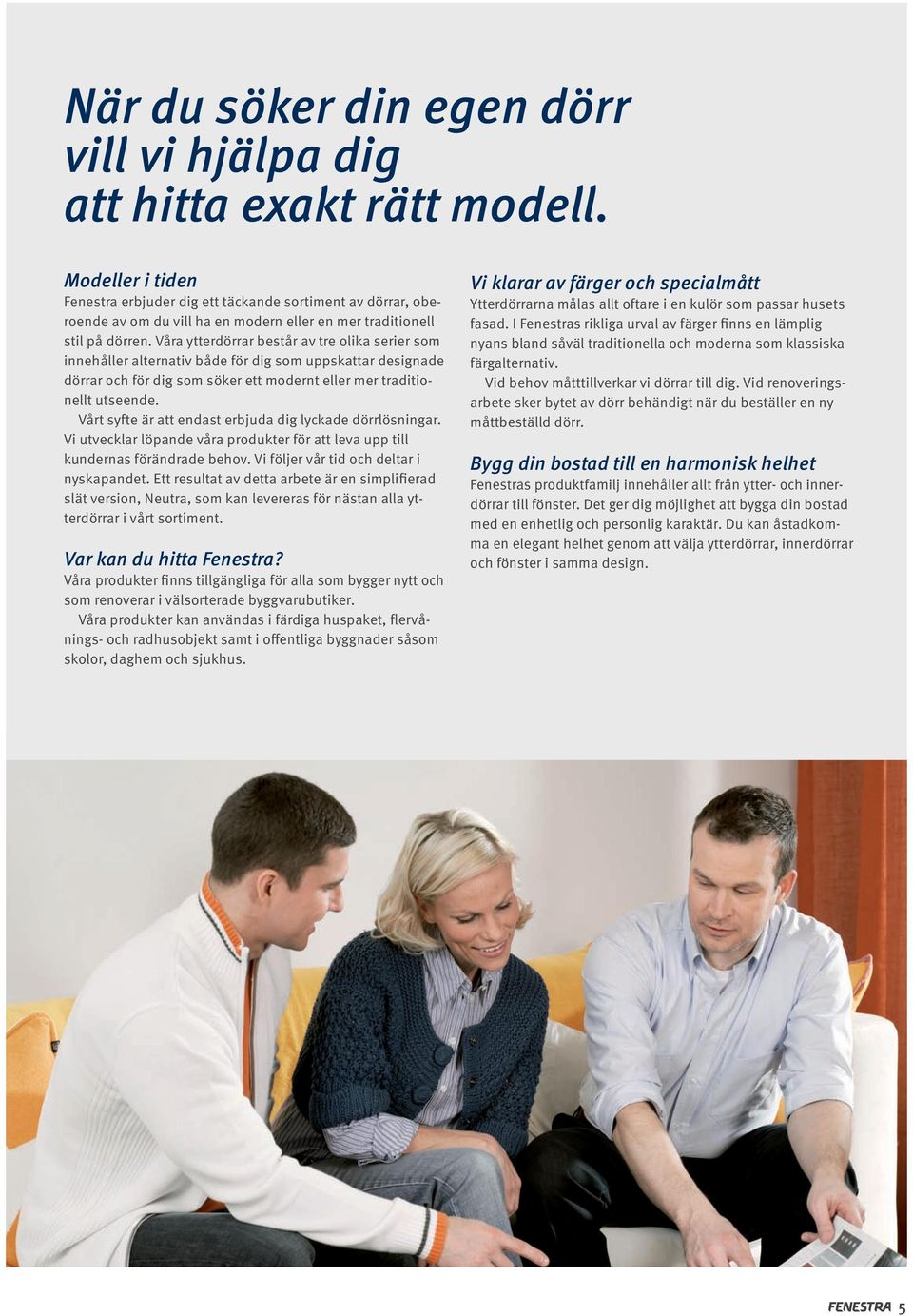

5 När du söker din egen dörr vill vi hjälpa dig att hitta exakt rätt modell. Modeller i tiden Fenestra erbjuder dig ett täckande sortiment av dörrar, oberoende av om du vill ha en modern eller en mer traditionell stil på dörren. Våra ytterdörrar består av tre olika serier som innehåller alternativ både för dig som uppskattar designade dörrar och för dig som söker ett modernt eller mer traditionellt utseende. Vårt syfte är att endast erbjuda dig lyckade dörrlösningar. Vi utvecklar löpande våra produkter för att leva upp till kundernas förändrade behov. Vi följer vår tid och deltar i nyskapandet. Ett resultat av detta arbete är en simplifierad slät version, Neutra, som kan levereras för nästan alla ytterdörrar i vårt sortiment. Var kan du hitta Fenestra? Våra produkter finns tillgängliga för alla som bygger nytt och som renoverar i välsorterade byggvarubutiker. Våra produkter kan användas i färdiga huspaket, flervånings- och radhusobjekt samt i offentliga byggnader såsom skolor, daghem och sjukhus. Vi klarar av färger och specialmått Ytterdörrarna målas allt oftare i en kulör som passar husets fasad. I Fenestras rikliga urval av färger finns en lämplig nyans bland såväl traditionella och moderna som klassiska färgalternativ. Vid behov måtttillverkar vi dörrar till dig. Vid renoveringsarbete sker bytet av dörr behändigt när du beställer en ny måttbeställd dörr. Bygg din bostad till en harmonisk helhet Fenestras produktfamilj innehåller allt från ytter- och innerdörrar till fönster. Det ger dig möjlighet att bygga din bostad med en enhetlig och personlig karaktär. Du kan åstadkomma en elegant helhet genom att välja ytterdörrar, innerdörrar och fönster i samma design. 5

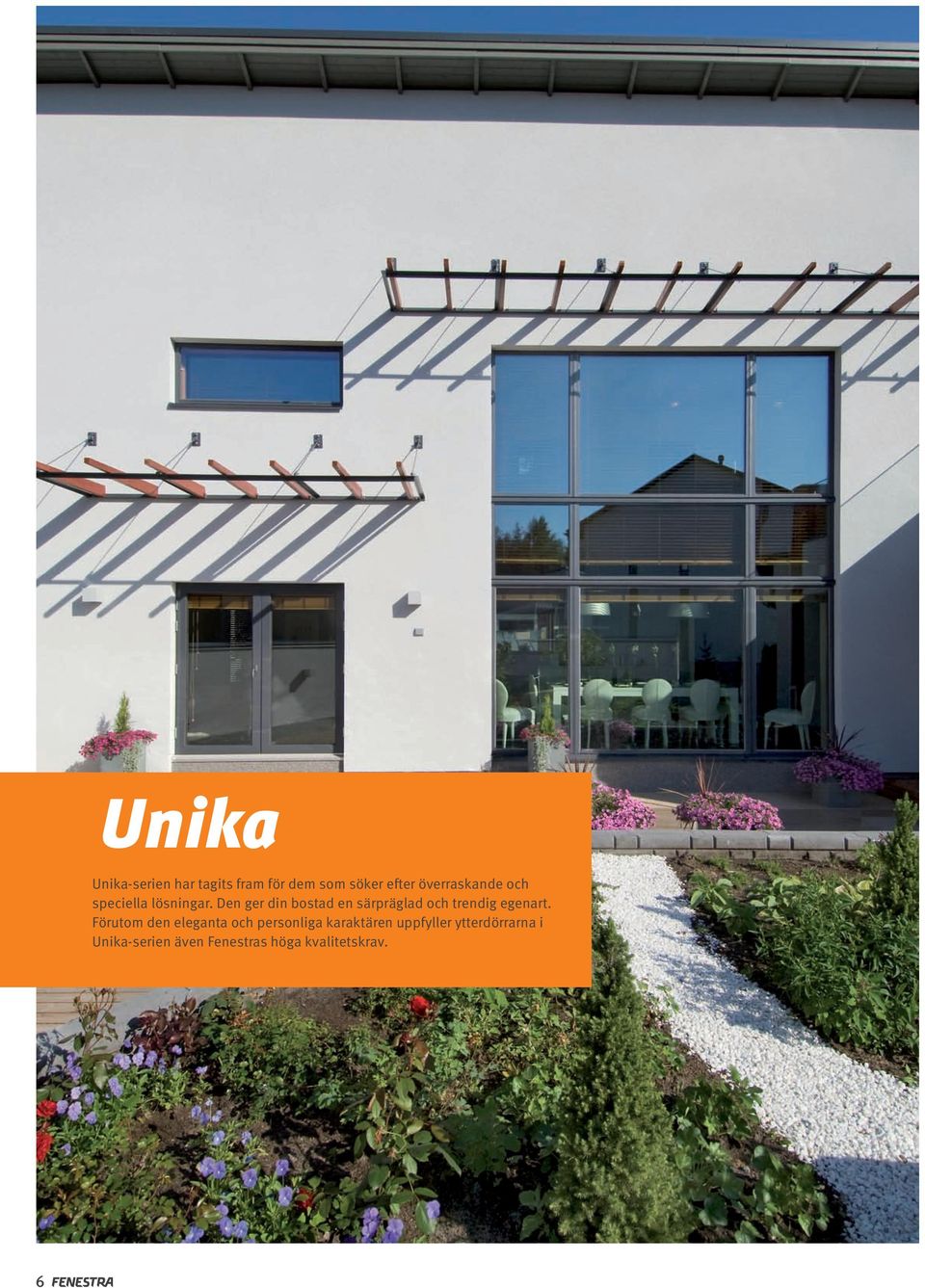

6 Unika Unika-serien har tagits fram för dem som söker efter överraskande och speciella lösningar. Den ger din bostad en särpräglad och trendig egenart. Förutom den eleganta och personliga karaktären uppfyller ytterdörrarna i Unika-serien även Fenestras höga kvalitetskrav. 6

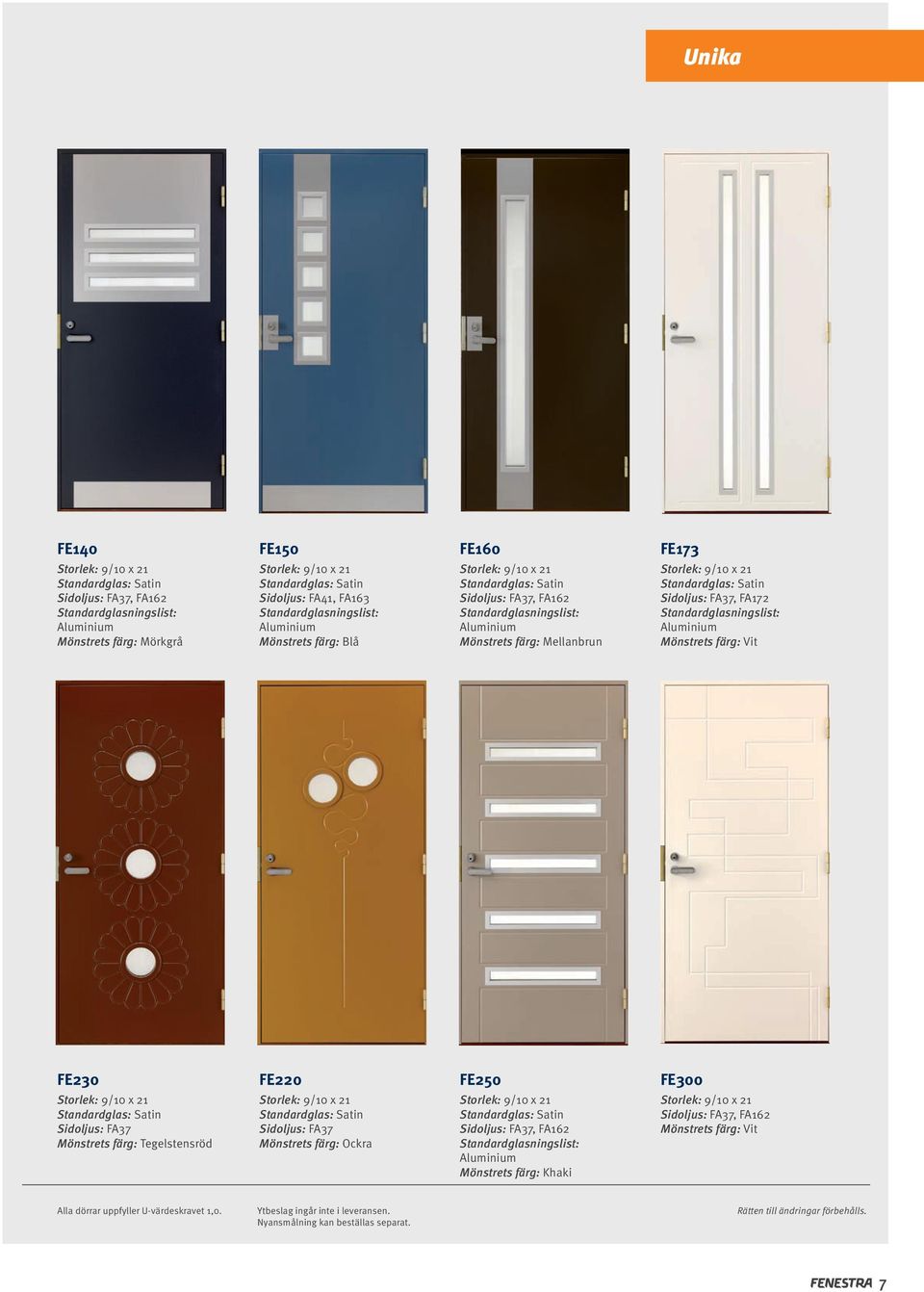

7 Unika FE140 FE150 FE160 FE173 Sidoljus: FA37, FA162 Standardglasningslist: Aluminium Mönstrets färg: Mörkgrå Sidoljus: FA41, FA163 Standardglasningslist: Aluminium Mönstrets färg: Blå Sidoljus: FA37, FA162 Standardglasningslist: Aluminium Mönstrets färg: Mellanbrun Sidoljus: FA37, FA172 Standardglasningslist: Aluminium Mönstrets färg: Vit FE230 FE220 FE250 FE300 Sidoljus: FA37 Mönstrets färg: Tegelstensröd Sidoljus: FA37 Mönstrets färg: Ockra Sidoljus: FA37, FA162 Standardglasningslist: Aluminium Mönstrets färg: Khaki Sidoljus: FA37, FA162 Mönstrets färg: Vit Alla dörrar uppfyller U-värdeskravet 1,0. Ytbeslag ingår inte i leveransen. Nyansmålning kan beställas separat. Rätten till ändringar förbehålls. 7

8 8

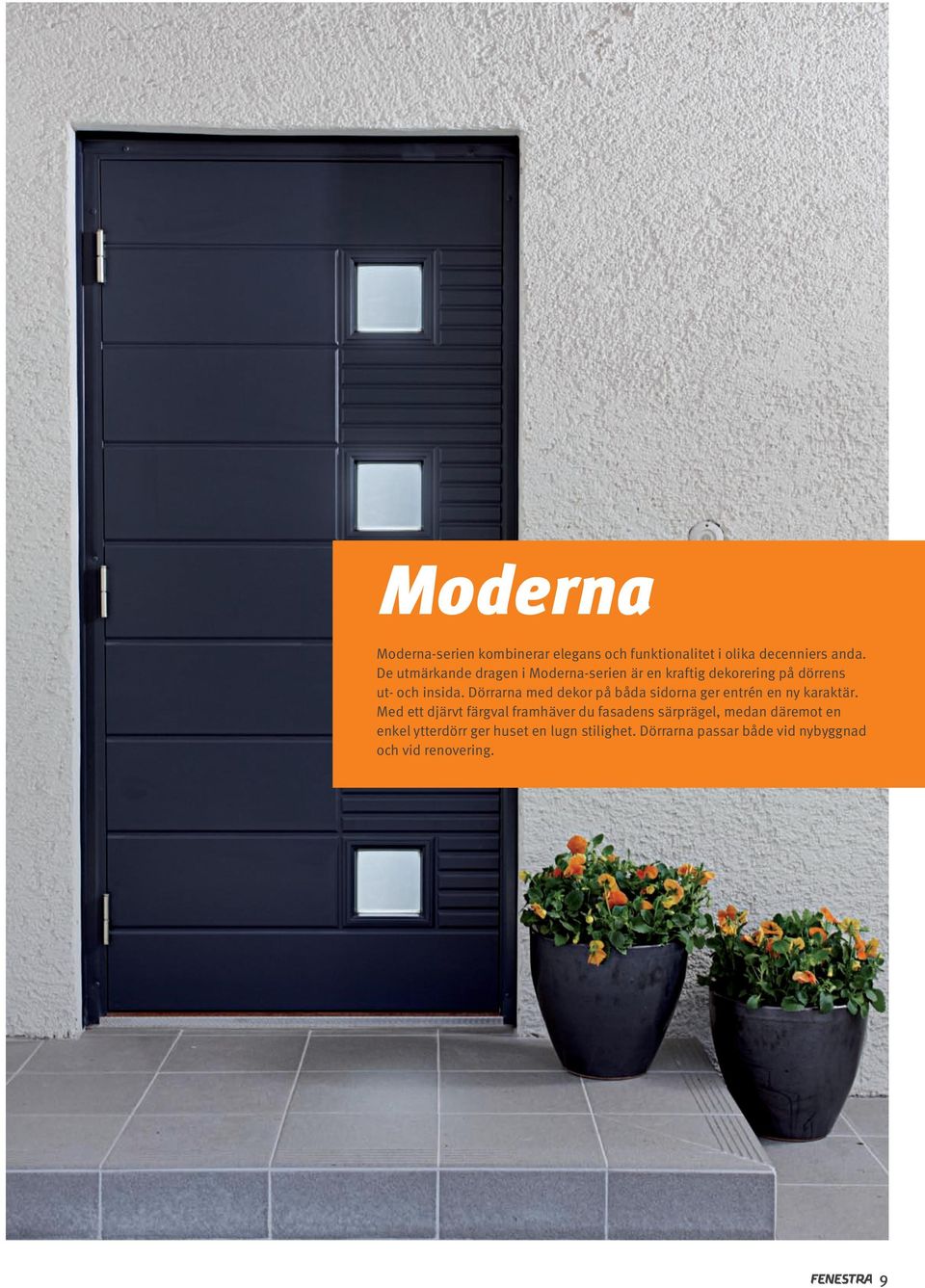

9 Moderna Moderna-serien kombinerar elegans och funktionalitet i olika decenniers anda. De utmärkande dragen i Moderna-serien är en kraftig dekorering på dörrens ut- och insida. Dörrarna med dekor på båda sidorna ger entrén en ny karaktär. Med ett djärvt färgval framhäver du fasadens särprägel, medan däremot en enkel ytterdörr ger huset en lugn stilighet. Dörrarna passar både vid nybyggnad och vid renovering. 9

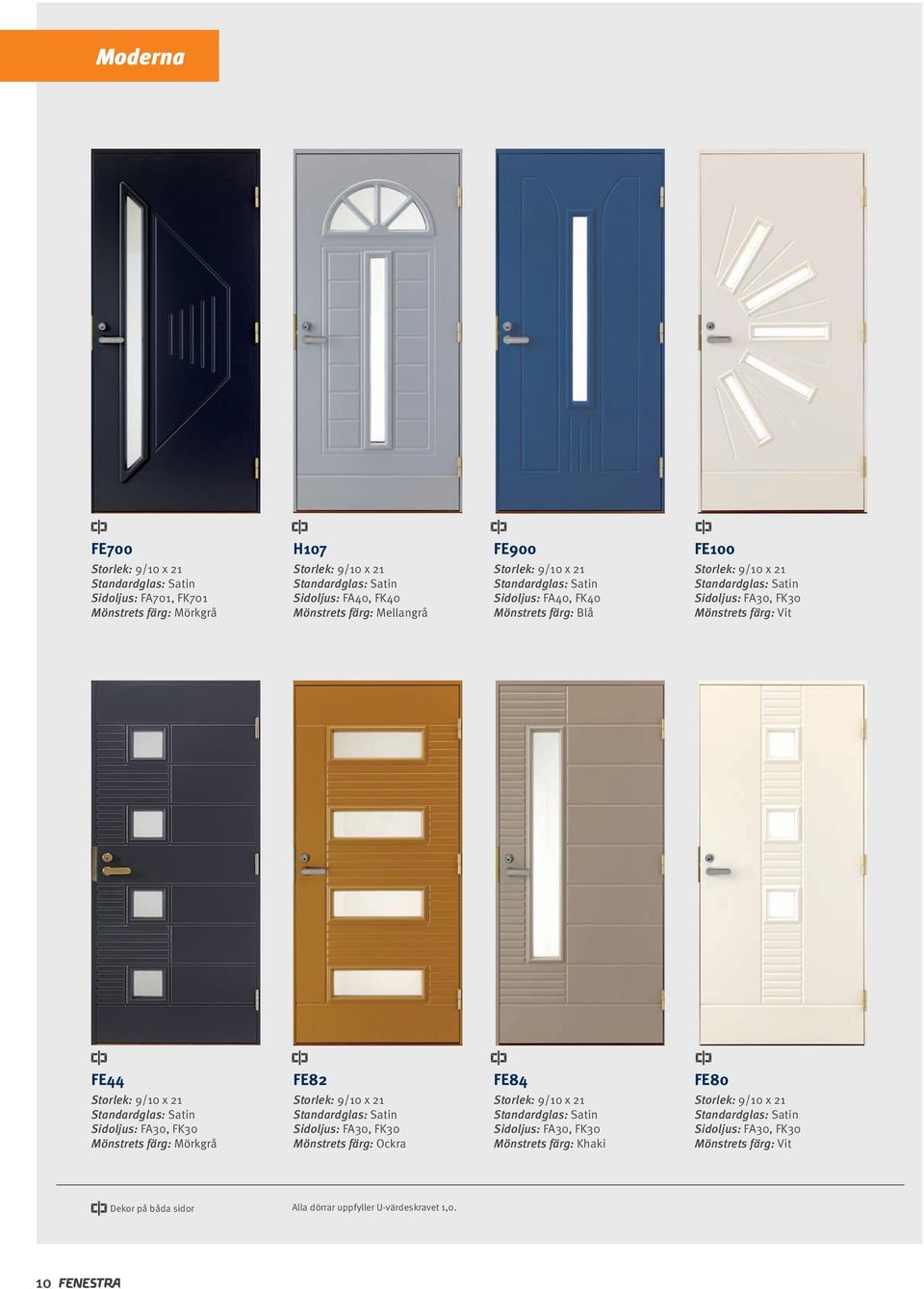

10 Moderna FE700 H107 FE900 FE100 Sidoljus: FA701, FK701 Mönstrets färg: Mörkgrå Sidoljus: FA40, FK40 Mönstrets färg: Mellangrå Sidoljus: FA40, FK40 Mönstrets färg: Blå Sidoljus: FA30, FK30 Mönstrets färg: Vit FE44 FE82 FE84 FE80 Sidoljus: FA30, FK30 Mönstrets färg: Mörkgrå Sidoljus: FA30, FK30 Mönstrets färg: Ockra Sidoljus: FA30, FK30 Mönstrets färg: Khaki Sidoljus: FA30, FK30 Mönstrets färg: Vit Dekor på båda sidor Alla dörrar uppfyller U-värdeskravet 1,0. 10

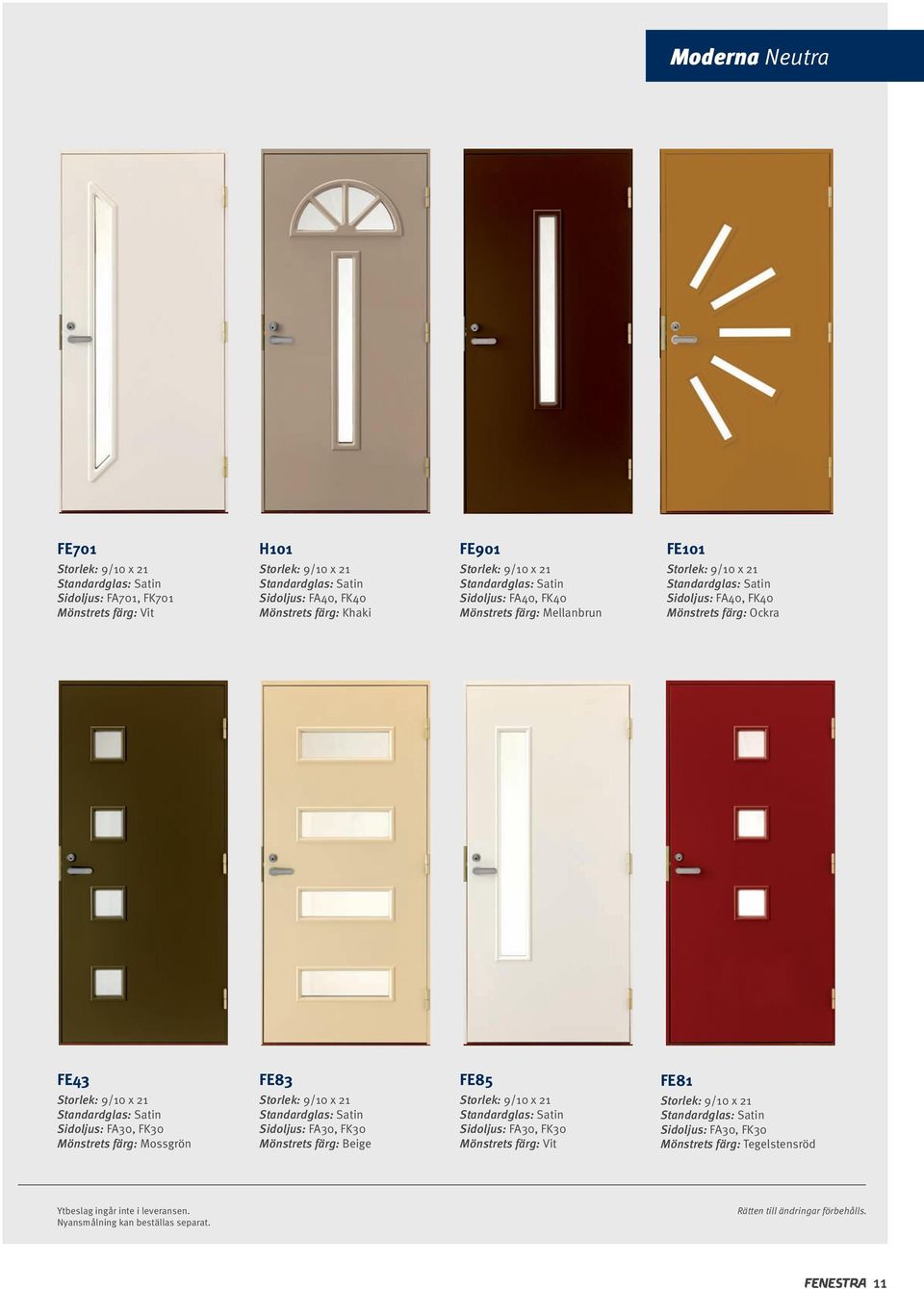

11 Moderna Neutra FE701 H101 FE901 FE101 Sidoljus: FA701, FK701 Mönstrets färg: Vit Sidoljus: FA40, FK40 Mönstrets färg: Khaki Sidoljus: FA40, FK40 Mönstrets färg: Mellanbrun Sidoljus: FA40, FK40 Mönstrets färg: Ockra FE43 Sidoljus: FA30, FK30 Mönstrets färg: Mossgrön FE83 Sidoljus: FA30, FK30 Mönstrets färg: Beige FE85 Sidoljus: FA30, FK30 Mönstrets färg: Vit FE81 Sidoljus: FA30, FK30 Mönstrets färg: Tegelstensröd Ytbeslag ingår inte i leveransen. Nyansmålning kan beställas separat. Rätten till ändringar förbehålls. 11

12 12

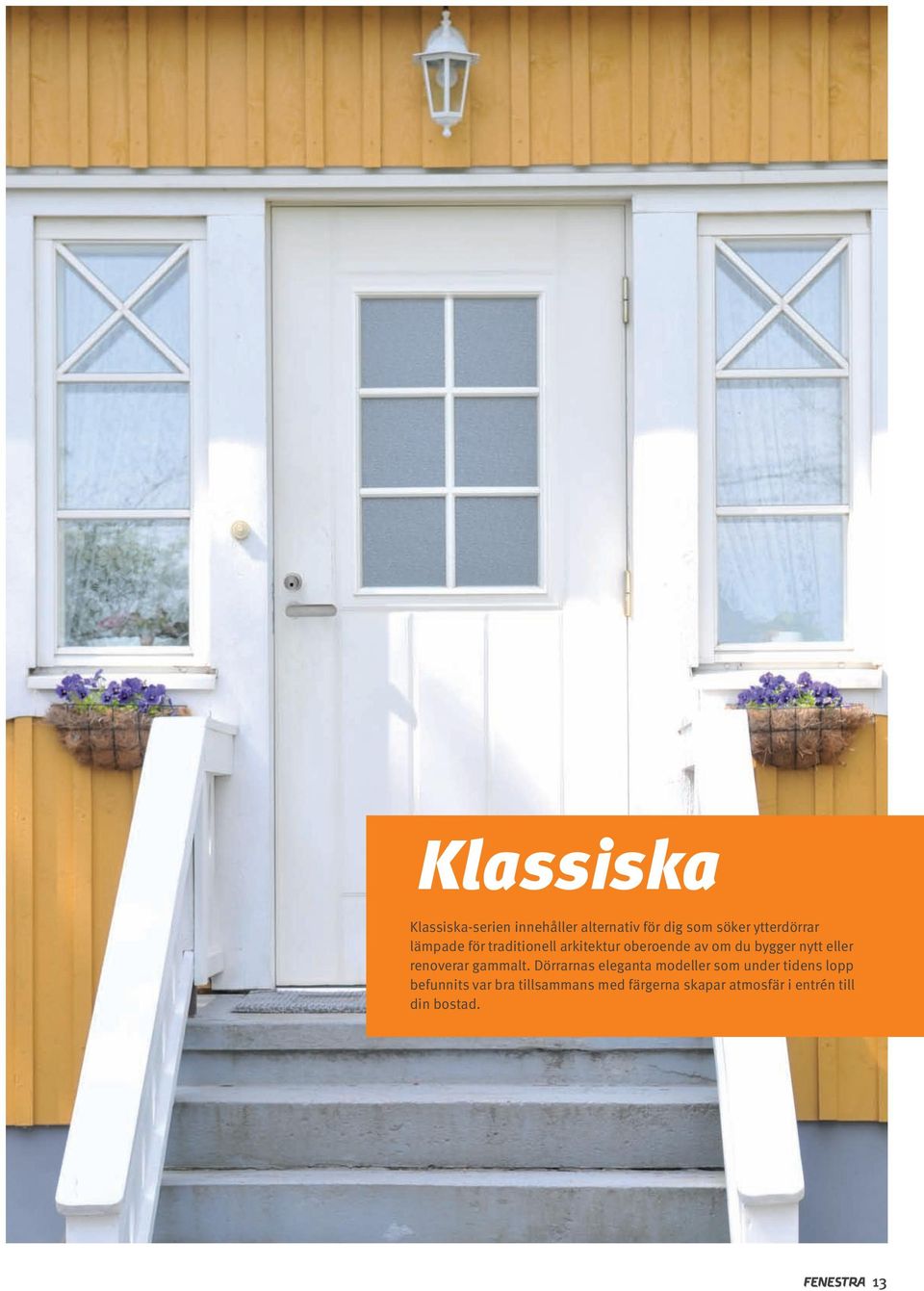

13 Klassiska Klassiska-serien innehåller alternativ för dig som söker ytterdörrar lämpade för traditionell arkitektur oberoende av om du bygger nytt eller renoverar gammalt. Dörrarnas eleganta modeller som under tidens lopp befunnits var bra tillsammans med färgerna skapar atmosfär i entrén till din bostad. 13

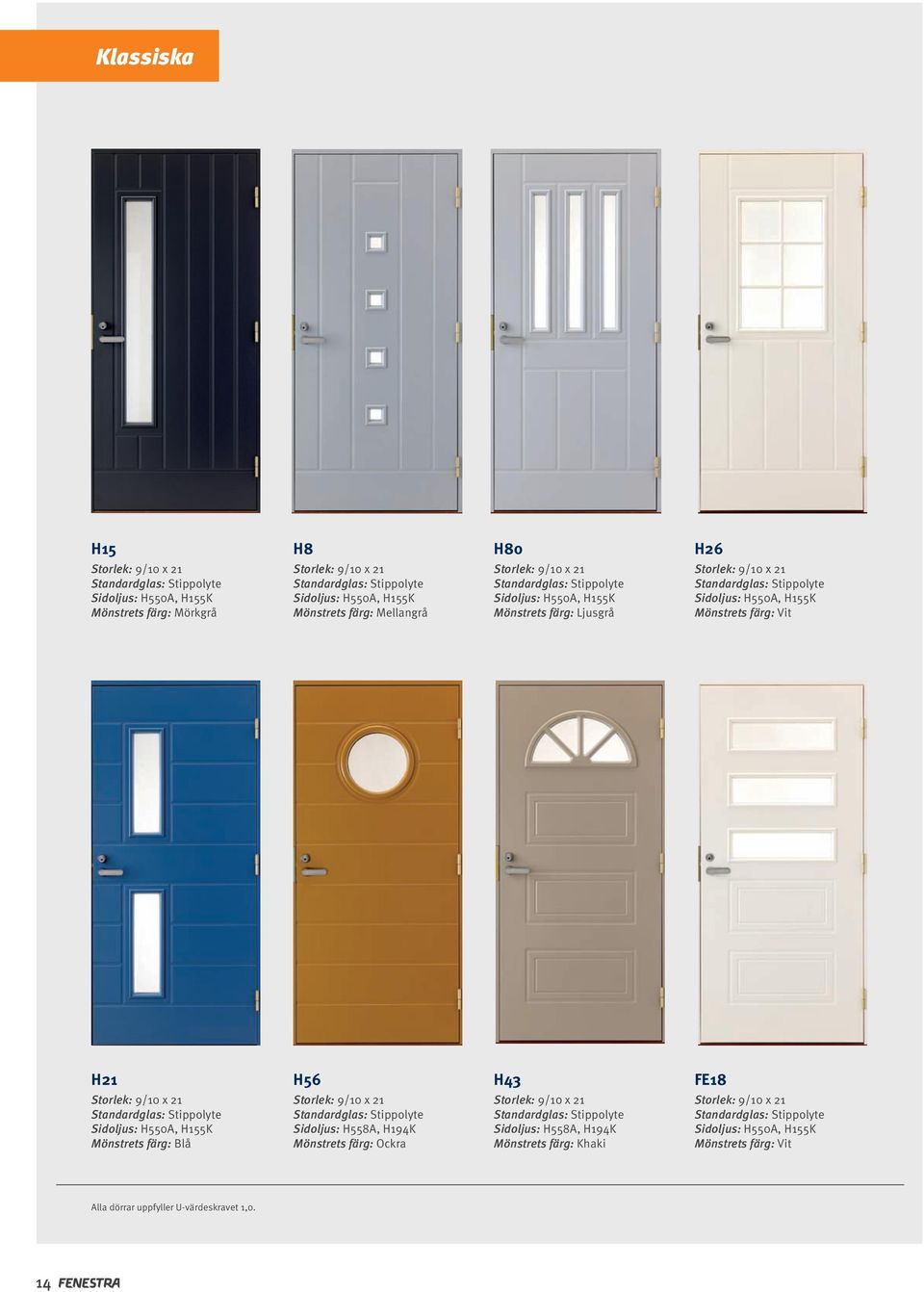

14 Klassiska H15 H8 H80 H26 Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Mörkgrå Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Mellangrå Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Ljusgrå Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Vit H21 H56 H43 FE18 Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Blå Standardglas: Stippolyte Sidoljus: H558A, H194K Mönstrets färg: Ockra Standardglas: Stippolyte Sidoljus: H558A, H194K Mönstrets färg: Khaki Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Vit Alla dörrar uppfyller U-värdeskravet 1,0. 14

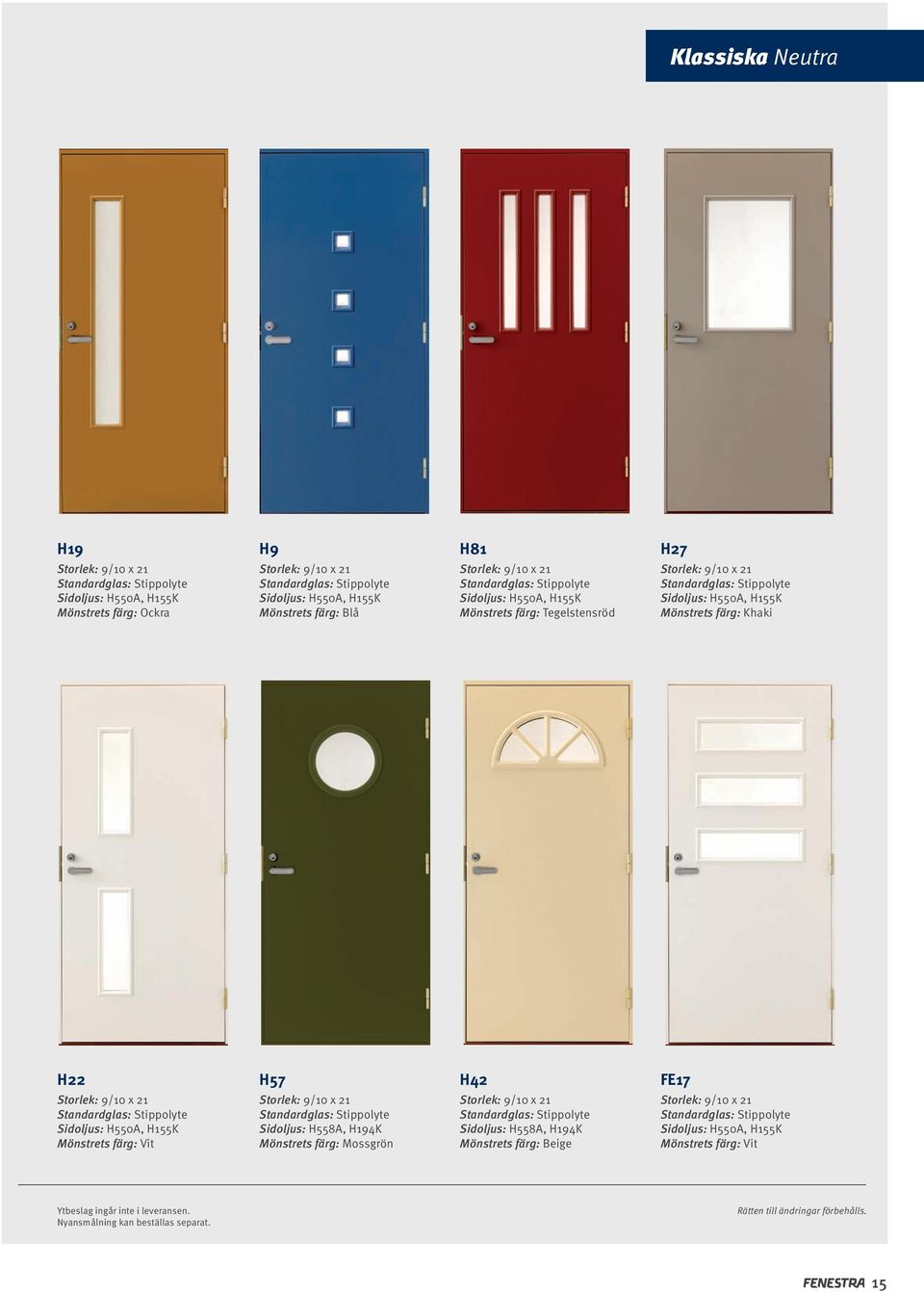

15 Klassiska Neutra H19 H9 H81 H27 Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Ockra Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Blå Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Tegelstensröd Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Khaki h22 H57 H42 FE17 Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Vit Standardglas: Stippolyte Sidoljus: H558A, H194K Mönstrets färg: Mossgrön Standardglas: Stippolyte Sidoljus: H558A, H194K Mönstrets färg: Beige Standardglas: Stippolyte Sidoljus: H550A, H155K Mönstrets färg: Vit Ytbeslag ingår inte i leveransen. Nyansmålning kan beställas separat. Rätten till ändringar förbehålls. 15

16 Sidoljus Fasta sidoljus Med lämpligt sidoljus framhäver du husets entré och ökar ljuset inomhus. Du kan ha sidoljus på båda sidor eller endast på ena sidan av dörren beroende på användningsändamålet. Fasta sidoljus på båda sidor om dörren bildar en symmetrisk helhet. Öppningsbara sidoljus ger ingången ökat utrymme till exempel vid transport av föremål. Kontrollera att dörren och sidoljuset passar ihop. På vår webbplats kan du se alternativa kombinationer av dörrar och sidoljus. Lägg märke till koderna K för fast och A för öppningsbart sidoljus när du väljer sidoljus. H155K stippolyte H194K stippolyte FK30 satin FK40 satin FK701 satin Öppningsbara sidoljus H550A stippolyte H558A stippolyte FA30 satin FA40 satin FA701 satin FA162 satin FA163 satin FA172 satin FA37 FA41 16

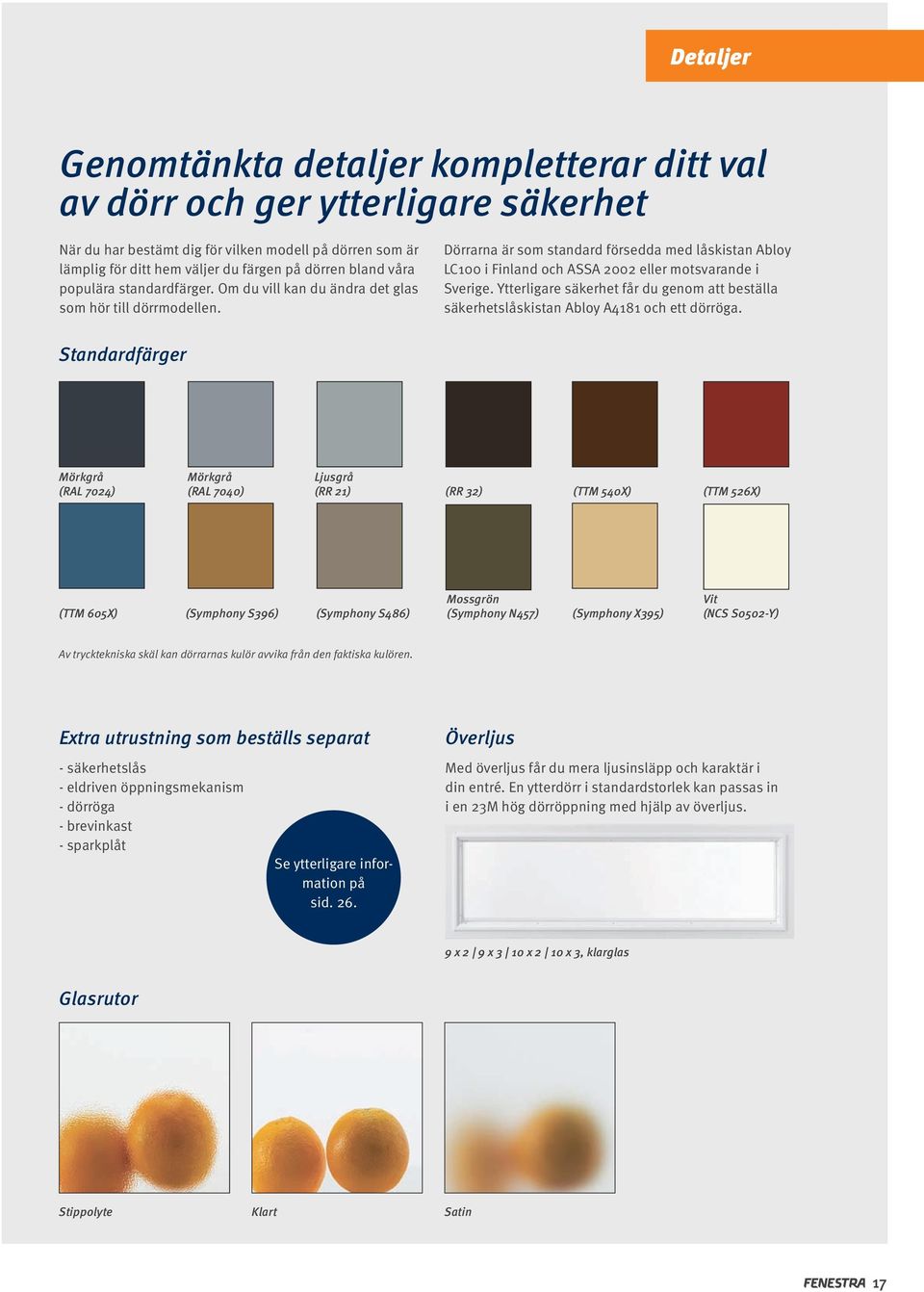

17 Detaljer Genomtänkta detaljer kompletterar ditt val av dörr och ger ytterligare säkerhet När du har bestämt dig för vilken modell på dörren som är lämplig för ditt hem väljer du färgen på dörren bland våra populära standardfärger. Om du vill kan du ändra det glas som hör till dörrmodellen. Dörrarna är som standard försedda med låskistan Abloy LC100 i Finland och ASSA 2002 eller motsvarande i Sverige. Ytterligare säkerhet får du genom att beställa säkerhetslåskistan Abloy A4181 och ett dörröga. Standardfärger Mörkgrå (RAL 7024) Mörkgrå (RAL 7040) Ljusgrå (RR 21) (RR 32) (TTM 540X) (TTM 526X) (TTM 605X) (Symphony S396) (Symphony S486) Mossgrön (Symphony N457) (Symphony X395) Vit (NCS S0502-Y) Av trycktekniska skäl kan dörrarnas kulör avvika från den faktiska kulören. Extra utrustning som beställs separat - säkerhetslås - eldriven öppningsmekanism - dörröga - brevinkast - sparkplåt Se ytterligare information på sid. 26. Överljus Med överljus får du mera ljusinsläpp och karaktär i din entré. En ytterdörr i standardstorlek kan passas in i en 23M hög dörröppning med hjälp av överljus. 9 x 2 9 x 3 10 x 2 10 x 3, klarglas Glasrutor Stippolyte Klart Satin 17

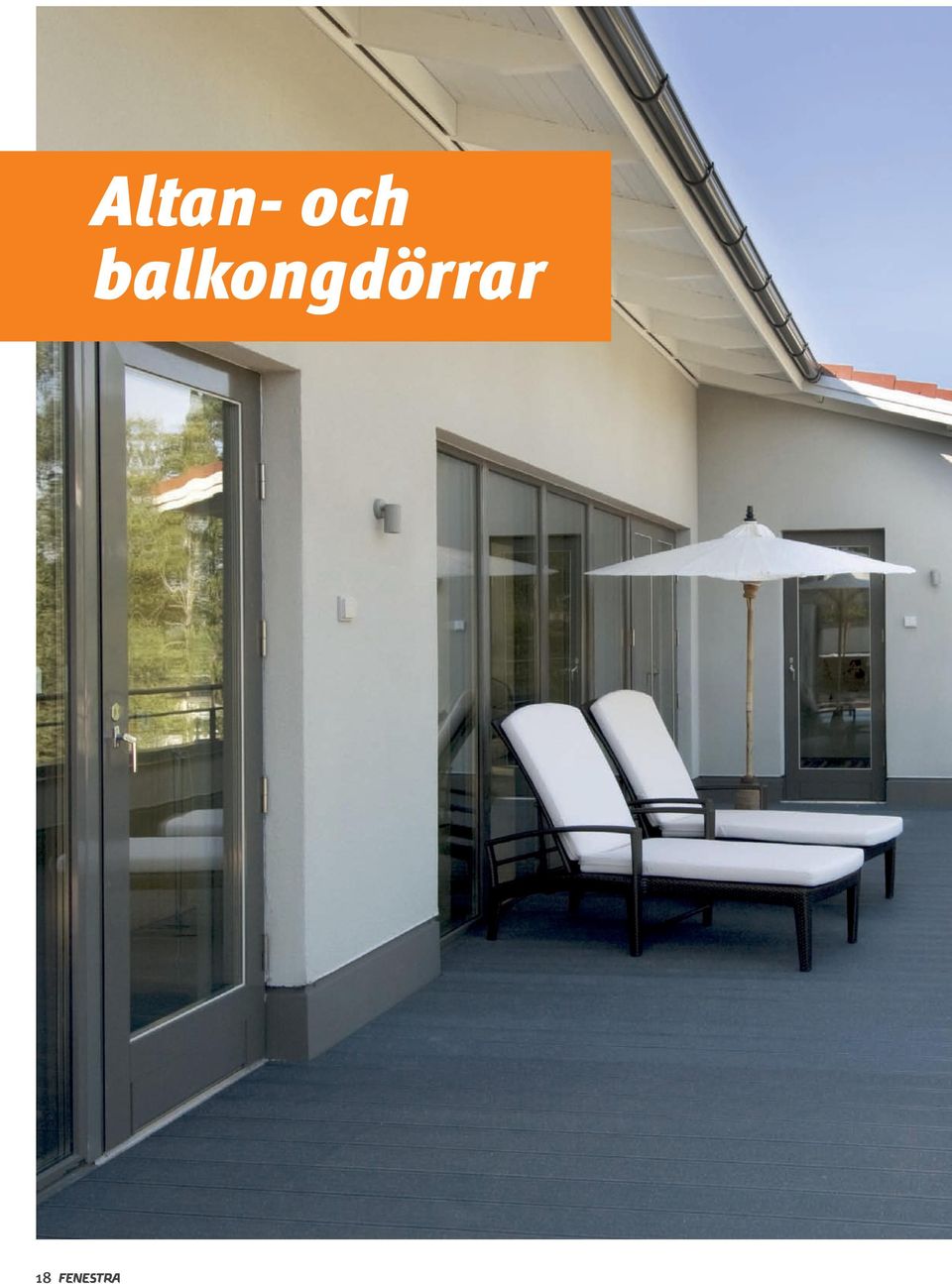

18 18 Altan- och balkongdörrar

19 Fenestras balkongoch altandörrar är täta, formstabila och energisnåla. Garantistommens konstruktion garanterar dörrarnas hållbarhet och funktion både i dagligt bruk och under extrema förhållanden. De målade altandörrarna tillverkas av ett stabilt dörrblad där persienner och spröjs passar in naturligt. Dörrarna kan vid behov målas i en färg som överensstämmer med huvuddörren. Dörren är aluminiumbeklädd och är det rätta alternativet på platser som är utsatta för regn och starkt solljus. Färgen på aluminiumdörrarnas yttersida harmonierar med fönstrens nyans. Övriga utgångar i bostaden Balkong- och altandörrarna bildar en viktig del av den helhet bostadens fönsterlinjer och dörrar utgör. Genom att välja rätt dörrar skapas en enhetlig fasad och inredning i ditt hus samtidigt som bostaden blir ljusare. Altandörren är en andra utgång i din bostad och därför ställs samma krav på den som på ytterdörren. Säkerheten har beaktats i dörrarna från Fenestra genom olika val av låsningsmetoder och säkerhetsglas. Våra balkong- och altandörrarna kan också levereras som ljudisoleringsdörrar och de målade altandörrarna som branddörrar. Dörrens insida är tillverkad av hållbar skiva och dörren är därför betydligt slitstarkare och hårdare än en traditionell trädörr. En- eller tvåbladig dörr? Enkla utåtgående balkongdörrar är lämpliga för bostäder där man önskar spara utrymme och där användarvänligheten är viktigt. Dubbla inåt-/utåtgående balkongdörrar är lämpliga för bostäder där ljudisoleringen är en viktig egenskap och där dörrarna utgör en del av en fönstervägg. 19

20 Altan- och balkongdörrar Målad altandörr POL Populär dörr för småhus och radhus Tät och värmeisolerande glasdörr garantistomme Målad väderbeständig skiva både på insidan och utsidan Utsidan är försedd med stående eller liggande dekor Säkerhetsgångjärn som kan justeras i höjd- och sidled Basdörren försedd med låskista LC100 i Finland, ASSA 2002 eller motsvarande i Sverige Dörren levereras även i ljudisolerat utförande och som branddörr (POL12-16 glasstorlekar) Pol12/u1.0 Pol14/u1.0 Pol16/u1.0 Pol18/u1.0 Tvåbladig inåt-/utåtgående balkongdörr IOSU AL Utmärkt värme- och ljudisolering Det yttre dörrbladet väderbeständigt aluminium Bastant garantistomme Slät insida av skiva som tål slitage och slag Karmen skyddad med aluminium Inner- och ytterdörrarnas tätning består av formade silikontätningar Säkerhetsgångjärn som kan justeras i höjd- och sidled Basdörren är försedd med Fix-spanjolett med dörrbroms Levereras även i ljudisolerat utförande Enbladig utåtgående balkongdörr IOU AL Dörrbladet på utsidan väderbeständigt aluminium Bastant garantistomme Slät insida av skiva som tål slitage och slag Karmen skyddad med aluminium Formad tätning av silikonrör monterad på dörrbladet samt på karmen Säkerhetsgångjärn som kan justeras i höjd- och sidled Basdörren är försedd med Fix-spanjolett med dörrbroms Levereras även i ljudisolerat utförande 20

21 Specialdörrar Fenestra levererar även hållbara och funktionella dörrar för tekniska utrymmen och förråd samt garagedörrar. Kunderna vill allt oftare att alla dörrar ska ha samma dekor, så att husets fasad blir enhetlig och ger ett stiligt intryck. Brand- och ljudisoleringsytterdörrar är lämpliga alternativ för bullerområden eller för objekt med behov av brandskyddsegenskaper. 21

22 Glaslösa dörrar För bostadshusens tekniska utrymmen och varma förråd är det rätta valet en oglasad ytterdörr eller universalytterdörrarna H110 eller H220. Karm: 92 mm Färg: Vit H220 Karm: 92 mm Färg: Vit H10 Karm: 115 mm Sidoljus: H550A, H155K Färg: Vit H20 Karm: 115 mm Sidoljus: H550A, H155K Färg: Ljusgrå En oglasad dörr är även lämplig som huvuddörr. Om du väljer en glasad huvuddörr kan du specialbeställa en oglasad dörr för det teknisk utrymmet som överensstämmer med huvuddörren. Det överensstämmande utseendet på dörrarna ger en harmonisk helhet. FE110 Karm: 115 mm Färg: Mörkgrå FE902 Karm: 115 mm Sidoljus: FA40, FK40 Färg: Mossgrön FE702 Karm: 115 mm Sidoljus: FA701, FK701 Färg: Mellanbrun FE40 Karm: 115 mm Sidoljus: FA30, FK30 Färg: Blå Dörrar utan glas kan också fås som ljudisoleringsdörrar Dekor på båda sidor Dörrar utan glas kan också fås som branddörrar Rätten till ändringar förbehålls. 22

23 Specialdörrar Brand- och ljudisoleringsdörrar Säkerhet med branddörrar, ljudisoleringsdörrar för bullerområden Väderbeständigheten hos brandytterdörrarna Ilves är utomordentlig. Konstruktionen ger möjlighet att använda dörren som ytterdörr i radhus eller småhus där brandskyddsegenskaper behövs. Tack vare den utmärkta ljudisoleringen är dörrarna El30 lämpliga som våningsoch ytterdörrar i småhus och radhus som ligger i områden med hög bullernivå. Dörrens värmeisoleringsförmåga och väderbeständighet är utmärkta. Dekor på båda sidor är möjlig. Dörrar som uppfyller brandskyddskrav Det finns två klasser av branddörrar, EI30 och EI15. En EI30-dörr kan användas både som ytter- och som innerdörr. Den lämpar sig som ytterdörr för lägenheter i flervåningshus eller för egnahems- eller radhus som är belägna på bullerområden. Dörrens värmeisoleringsförmåga och väderbeständighet är utmärkta. Dekor på båda sidor är möjlig. Observera att glasöppningen får vara högst 0,1 m². En EI15-dörr är främst avsedd som ytterdörr i småhus, radhus och flervåningshus där god brandtålighet krävs. En EI15-dörr kan användas både som ytterdörr och som altandörr. Observera att glasets storlek får var högst 754 x 1412 mm. Glaset är alltid klart. Energidörrar Bättre värmeisolering med Fenestras energidörr Polar De extra kraftiga energidörrarna Polar från Fenestra är en lönsam investering för ett ekologiskt, energisnålt boende som sparar värmekostnader. Energidörrarnas konstruktion och utseende motsvarar Fenestras normaldörrar men de är försedda med effektivare tätning och isolering. Polar-dörrarnas U-värde är 0,8. Alla Fenestras ytterdörrmodeller kan beställas i Polar-utförande. De är lämpliga både för ny- och ombyggnadsobjekt. 23

24 Garagedörrar HAO10 Storlek: 25 x 21 Mönstrets färg: Vit HAO20 Storlek: 25 x 21 Mönstrets färg: Blå Garagedörrar som en del av totallösningen Fenestras garagedörrar tillverkas med samma rejäla garantistomme som huvuddörrarna. Dekoren harmonierar med dekoren på huvuddörren. Dörrarna kan målas i samma nyans som husets övriga dörrar. Fenestras garagedörrar är traditionella pardörrar. HAO44 Storlek: 25 x 21 Mönstrets färg: Mörkgrå 24

25 Tekniska data 25

26 Tekniska data Ytterdörrar Dörrblad Målad garantistomme, dekor på dörrens utsida eller på båda sidorna Karm Storlek 42 x 115 Tröskel Hårdträ 27 x 115 Gångjärn Säkerhetsgångjärn som kan justeras i höjd- och sidled (i färg zink) lås Låskista Abloy LC100 i Finland, ASSA 2002 eller motsvarande i Sverige, justerbart slutbleck Tätning Formad silikontätning Glasning 2K selektivisolerglas, i stora glasöppningar 3K selektivisolerglas Isolering Polystyren/polyuretan Värmegenomgångskoefficient Hela dörrelementets U-värde 1,0 W/m2K Fenestra Oy:s verksamhet styrs av ett kvalitetssystem enligt ISO Dekor på utsidan Dekor på båda sidorna IoSu-Al Iou-Al Pol/PolAR Dimensionering av dörröppningen Fri öppning när dörren öppnas 180 grader Fri öppning när dörren öppnas 90 grader Fri öppning 800 9M 10M 9M 10M 9M när 9M-dörrens öppningvinkel är Ytterdörr, karm T Ytterdörr, karm T Tillbehör Karmbredd 130, 170 för ytterdörr Brevinkast till ytterdörrar Sparkplåt till ytterdörrar Sparkplåt till ytterdörrar Säkerhetslåskista A4181 till ytterdörrar i Finland, ASSA 9001 i Sverige Ellåsmekanism och rörläggning för ytterdörrar Dörröga till ytterdörrar Ändring av glastyp, ytterdörrar FIX-spanjolett + dörrbroms till målade balkongdörrar Primo 60/63 RT Aluminium Stucco RST Klart, stippolyte, satin 26

27 Tekniska data Balkong- och altandörrar Öppningsbar Låsbar POL och IOU AL utifrån inifrån utifrån inifrån Vred Standard POL LC100-låskista / ASSA 2002 ingår inte i leveransen IOU AL Fix 896F-spanjolett + FIX150 ingår i leveransen IOSU Standard Innerdörr Fix 891-spanjolett ingår i leveransen Ytterdörr Fix 896F-spanjolett + Fix150 ingår i leveransen ljudisoleringsförmåga enligt standard ISO Produkt: Dimensionering av dörröppningen VTT:s testrapport Ljudreduktionstal (Rw) Flygbuller (Rw+C) Trafikbuller (Rw+Ctr) Målad POL W standardkonstruktion RTE2791/03 31 db 29 db 29 db Målad POL W db konstruktion RTE2792/03 38 db 37 db 35 db Aluminiumbeklädd IOU AL standardkonstruktion RTE4637/05 34 db 33 db 31 db Aluminiumbeklädd IOU AL db konstruktion VTT-S db 40 db 38 db Aluminiumbeklädd IOSU AL standardkonstruktion RTE2795/03 43 db 42 db 40 db Aluminiumbeklädd IOSU AL db konstruktion RTE2794/03 46 db 45 db 42 db Fri öppning när dörren öppnas 180 grader Fri öppning när dörren öppnas 90 grader Fri öppning 800 9M 10M 9M 10M 9M när 9M-dörrens öppningvinkel är Balkongdörr, karm M Balkongdörr, karm M Enbladig balkongdörr, Tvåbladig balkongdörr, karm W170 karm W170 vän/hög och hög/vän vän/hög och hög/vän vän/hög och hög/vän vän/hög och hög/vän Måttabell för balkongdörrarnas ljusöppning Dagöppningens höjd (A) Ljusöppningens bredd (B) Från karmens övre kant till ljusöppningens undre kant (C) Från karmens undre kant till ljusöppningens undre kant. 21M* hög dörr ** (D) 12M (9M) (10M) 14M 1176 " M 1376 " M 1576 " *21M = 209 cm inklusive karm ** måttet varierar med dörrens höjd 27

28 Tekniska data Tabell över ytterdörrarnas minimi- och maximimått: Unika-serien, cm-mått Dörr Min. Max. FE110 69X189 99X229 FE140 89X189 99X229 FE150 89X189 99X229 FE160 69X209 99X209 FE173 69X209 99X209 FE220 79X189 99X229 FE230 79X189 99X229 FE250 89x189 99X229 Moderna- och Klassiska-serierna, cm-mått Dörr Min. Max. H8 79x189 99x229 H9 79x189 99x229 H10 69x189 99x229 H15 69x189 99x229 H19 69x189 99x229 H20 69x189 99x229 H21 69x189 99x229 H22 69x189 99x229 FE300 9x21 och 10x21 H26 69x189 99x229 H27 69x189 99x229 Dörrarna i denna broschyr är avbildade i storleken 10 x 21. Måttändringar påverkar glasens och dekoreringens proportioner. Sidoljusen 3M breda. Min. Max. POL 69x189 99x229 IOU-AL 69x189 99x239 IOSU-AL 69x189 99x239 HAO 189x x229 H42 89X189 99x229 H43 89x189 99x229 H56 69x189 99x229 H57 69x189 99x229 H80 79x189 99x229 H81 79x189 99x229 H101 89x189 99x229 H107 89x189 99x229 H110 69x189 99x229 H220 69x189 99x229 FE17 89x189 99x229 FE18 89x189 99x229 FE40 69x189 99x229 Rätt mått spar tid och pengar Köp dörrar med rätta mått så spar du monteringskostnader och tid. FE43 79x189 99x229 FE44 79x189 99x229 FE80 69x189 99x229 FE81 69x189 99x229 FE82 89x189 99x229 FE83 89x189 99x229 FE84 69x189 99x229 FE85 69x189 99x229 FE100 89x2 9 99x229 FE700 89x199 99x229 FE701 69x199 99x229 FE702 89x199 99x229 FE900 89x199 99x229 FE901 89x199 99x229 FE902 89x199 99x229 28

29 Ilves EI30/30 db uo Användning: Tack vare dörrens konstruktion kan den användas både som ytterdörr och som innerdörr. Den lämpar sig som ytterdörr för lägenheter i flervåningshus eller för egnahems- eller radhus som är belägna på bullerområden. Dörrens värmeisoleringsförmåga och väderbeständighet är utmärkta. Dekor på båda sidor är möjlig. undersökningsresultat för glasade och oglasade dörrar: Typgodkänd: NRO YM25/6221/2007 Brandklass EI30 Ljudklass 30 db RW=37 db RW+C=36 db RW+Ctr=35 db OBS! Dörren är typgodkänd upp till en dörrhöjd på 23 M Exempel på dörrmodeller: Tekniska data: Dörrblad Målat, aluminiumförstärkt, tjocklek 66 mm Karm Storlek 42x115 Tröskel Hårdträ, storlek 27x114 Gångjärn Säkerhetsgångjärn som kan justeras i höjdoch sidled lås Abloy LC100, slutbleck LP711, ASSA 2002 LP712 i Sverige u-värde 1,2W/m2K, VTT-RTE3033/04 Glasöppning Max. 0,1M2 (klarglas) Typgodkänd utrustning: ringklocka, dörröga säkerhetslås, brevinkast dekorering och glas EI30/30 db uo Ilves EI15 Användning: Dörr EI15 är främst avsedd som ytterdörr i småhus, radhus och flervåningshus där god värmeisolering och brandtålighet krävs. undersökningsresultat: TTY-NRO PALO 1759/2009, RTE 78/02 Alternativ som dörren erbjuder: målad dörrbladet kan vara utrustat med dörröga, ringklocka, sparkplåt, brevinkast, extralås, glasöppning, klarglas öppnings- och stängningssidorna på målade dörrblad kan förses med fräst spårdekor såsom på ytterdörrar Tekniska data: Dörrblad Målat, aluminiumförstärkt Karm Storlek 42 x 115 Tröskel Hårdträ 27 x 114 Gångjärn Säkerhetsgångjärn som kan justeras i höjdoch sidled lås Låskista Abloy LC100, slutbleck LP721 Tätning Formad silikontätning, brandtätning i brand dörrar u-värde < 1.4W/m2K Glasöppning Max. 754 x 1412 mm (klarglas) Exempel på dörrmodeller: H26 H15 POL16 29

30 Fenestra Oy:s produktgaranti Garantivillkor Fenestra Oy:s fönster och dörrar tillverkas av kända material och med moderna högklassiga tillverkningsmetoder. Tack vare en effektiv kontroll av produktionen och kvaliteten levereras endast felfria produkter till kunderna. Fenestra Oy lämnar den här nämnda garantin för de fönster och dörrar som bolaget tillverkar. Garantin omfattar alla fönster och dörrar som Fenestra Oy tillverkar och som Fenestra Oy, dess representant eller återförsäljare säljer till en kund. Den garanti som Fenestra Oy lämnar inskränker inte det lagstadgade ansvar som produkttillverkare har för eventuella felaktiga produkter. Förutom de garantier som Fenestra Oy beviljar följer vi de nationella konsumentskyddslagarna. Produktgaranti 2 år Fenestra Oy lämnar en två (2) års produktgaranti för de fönster och dörrar som bolaget tillverkar. Garantin gäller fönstrens och dörrarnas tekniska konstruktion, materialen samt deras tekniska egenskaper, som har definierats i beställnings- och köpehandlingarna. Garantin gäller också tillbehör för dörrar och fönster, såsom beslag, persienner samt andra liknande tillbehör. För ytterdörrar, stug-, förråds-, bastudörrar och dörrar för våtrum med ramkonstruktion och träyta samt för helglasade bastuoch våtrumsdörrar lämnas en produktgaranti på ett (1) år. Garantin gäller inte ytterdörrar med svart, mörkbrun eller mörkgrå kulör, om de inte är standardkulörer i denna dörrkatalog. Monteringsgaranti 2 år i Finland Fenestra Oy beviljar två (2) års monteringsgaranti för de fönster och dörrar företaget monterar under förutsättning att de mottagnings-, lagrings-, hanterings- och underhållsanvisningar som Fenestra Oy tillhandahåller har iakttagits. Formstabilitetsgaranti 10 år Fenestra Oy beviljar tio (10) års formstabilitetsgaranti för de ytterdörrar med garantistomme som har installerats rätt enligt Fenestras monteringsanvisningar. Om en rätt monterad och behandlad dörr slår sig permanent över 5 mm, levererar Fenestra Oy ett nytt dörrblad till kunden. Garantin gäller inte ytterdörrar med svart, mörkbrun eller mörkgrå kulör, om de inte är standardkulörer i denna dörrkatalog. Garanti gällande röta 10 år Fenestra Oy beviljar tio (10) års garanti mot röta för de fönster och dörrar företaget tillverkar. Garantitid Garantin gäller från och med det leveransdatum som meddelas i orderbekräftelsen. Den nya garantitiden för en produkt som reparerats under garantitiden består av den återstående ursprungliga garantitiden utökad med den tid som använts för reparationen, dock alltid minst sex (6) månader från och med reparationsdagen. Om en ny leverans görs lämnas för den ersättande leveransen en garantitid som motsvarar garantitiden för nya produkter och som gäller från och med leveransdagen. Monteringsgarantin börjar gälla efter att monteringen slutförts. Förutsättningar för att garantin ska gälla samt inskränkningar En förutsättning för att garantin ska gälla är att man i fråga om produkterna har följt de anvisningar om mottagning, lagring, behandling, användning, underhåll och montering som Fenestra Oy gav i samband med köpet. Dessutom krävs att de anvisningar, villkor samt garantibegränsningar som anges i dokumentet Kvalitetsanvisningar för Fenstra Oy:s fönster och dörrar har beaktats. Köparens/Mottagarens åtgärder 1. Redogör så tydligt som möjligt för försäljaren för vilket ändamål och i vilka förhållanden produkten är avsedd att användas. 2. Se till att du senast med leveransen får ovan nämnda anvisningar. 3. Kontrollera produktförsändelsen genast efter att den anlänt. 4. Anmäl genast fel som du upptäcker i leveransen, även eventuella transportskador. 5. Om produkten inte genast monteras, förvara den på en torr plats som är skyddad mot väderförhållandena. 6. Följ ovillkorligen monteringsanvisningarna och rekommendationerna. Använd en yrkesskicklig montör. En felaktig produkt får inte monteras. Kontaktinformation Fenestra Oy PB Esbo BILAGOR Dokument som gäller produktgarantin i Finland 1) Avtal mellan Fenestra Oy och dess representant samt beställaren (Köpebrev/leveransprotokoll) som avser produktens leverans och/eller dess montering 2) De mottagnings-, lagerhållnings-, hanterings-, bruks- och serviceanvisningar som Fenestra Oy tillhandahåller 3) Kvalitetsanvisningar för Fenestra Oy:s fönster och dörrar 4) Allmänna avtalsvillkor 2002 för konsumenthandel med byggnadssnickeriprodukter 5) Rakennustuotteiden yleiset hankinta- och toimitusehdot RYHT 2000 ( Allmänna anskaffnings- och leveransvillkor för byggprodukter RYHT 2000 ) 6) Suomen Tasolasiyhdistys ry:s gällande garantivillkor 7) Allmänna avtalsvillkor för byggnadsentreprenader YSE för de objekt Fenestra Oy har monterat Dokument som gäller produktgarantin i Sverige 1) Orderberättelse 2) Betallningsvillkor 30

31 Vi presenterar innerdörrarna i en separa broschyr för innerdörrar. Fenestra erbjuder också högklassiga fönsterlösningar för olika behov vid byggande. Bekanta dig med vårt produktsortiment 31

32 Atomi/Hämeen Kirjapaino 11/2010 Försäljning: Byggvarubutiker som är auktoriserade av Fenestra PB 175, (Självstyrelsegränden 6), Esbo. telefon , fax
