1 PRODUKTKATALOG FÖR GEODATA "Vi är ett nav för geografisk information i staden" Göteborgs Stad förvaltar stora mängder geografiska data som kan användas I flera olika sammanhang. Hos oss hittar du flygbilder, kartor och geografiska databaser. Stadsbyggnadskontoret har en samlad kompetens och ligger långt framme inom området. I vår produktkatalog presenteras våra produkter och tjänster. Välkommen att kontakta oss för mer information om vad vi kan göra för dig! Januari 2019

2 INNEHÅLL Allmän information: Generellt om geodata och våra tjänster sidan 3 Adresskarta: En detaljerad och aktuell lägesredovisning av adressnummer sidan 4 3D Takkonstruktioner: Fotogrammetriskt karterade tak sidan 5 Fastighetskarta: Den gällande fastighetsindelningen i Göteborg sidan 6 Grundkarta: En kombination av fastighetskartan och primärkartan sidan 7 Göteborgskarta: Innehåller omfattande information för att hitta rätt i staden sidan 8 3D Terrängmodell (DTM): Markmodell, punkter sidan 9 Nybyggnadskarta: Kartunderlag till situationsplan när du ansöker om bygglov sidan 10 Ortofoto: Geometriskt korrigerade flygfotografier sidan 11 Baskarta: En tredimensionell karta med hög noggrannhet och aktualitet sidan 12 Samlingskarta: Visar ledningar och angränsande anläggningar sidan 13 Snedbilder: Systematiska flygfotografier sidan 14 Specialkomponerad karta: Enligt önskemål och överenskommelse sidan 15 3D Laserdata (LIDAR): Ytmodell, inkl byggnader, vegetation mm sidan 16 Översiktskarta: Markanvändning och topografisk information sidan 17 Stadskarta: En förenklad kartbild som passar som bakgrundskarta. sidan 18 Vybilder: Flygfotografier med vy över större områden sidan 19 Geoteknisk information : Geotekniska och geologiska data sidan 20

3 ALLMÄN INFORMATION Detta är den andra versionen av vår Produktkatalog. Många av våra produkter finns med, men den är ännu inte helt komplett. Kontakta oss gärna om du saknar något. Kontakt: Kontaktinformation anges på respektive produktblad. Geodataavdelningen på stadsbyggnadskontoret har ett övergripande ansvar för geografiska data och kontaktas på Referenssystem: Göteborgs Stad arbetar i koordinatsystemet Sweref i plan och i höjdsystemet RH Önskar du data i annat referenssystem kan vi hjälpa till med att transformera datat (se Specialbeställning under rubriken Priser). Dataformat: Göteborgs Stad arbetar i MapInfo och AutoCad. Standardformaten vid beställningar är MapInfo (mif/tab) samt AutoCAD (dxf/dwg) samt pdf, om inget annat anges på produktbladet. Du kan få hjälp att konvertera mellan olika format (se Specialbeställning under rubriken Priser). Priser: Många av våra produkter går att få som pdf utan kostnad på Stadsbyggnadskontorets arkiv. För övriga digitala produkter tas en avgift ut för tillfälligt nyttjande av geodata enligt byggnadsnämndens taxa. Priserna beslutas årligen i byggnadsnämnden. Priset baseras generellt på arealen och vid specialbeställningar debiteras arbetstiden. Kontakta gärna oss för prisuppgift och offert. Nyttjanderätt: Nyttjanderätten beskrivs i avtalet som medföljer köpet. Även för tryckta kartor betalas nyttjandeavgift. Avgiften grundas på antal exemplar (upplaga) och kartareal. Leveransätt: Leverans beror främst av beställningens storlek. Föredraget leveranssätt är per e-post, alternativt enligt överenskommelse. Möjlighet till ftpleverans finns. Bakgrundskartor: Vissa av våra produkter lämpar sig bra som bakgrundskarta för presentation av annan information. Detta anges för respektive produkt. Utskrifter på papper: Maximal utskriftsbredd är 1 meter. Kostnaden baseras på kartarealen. 3

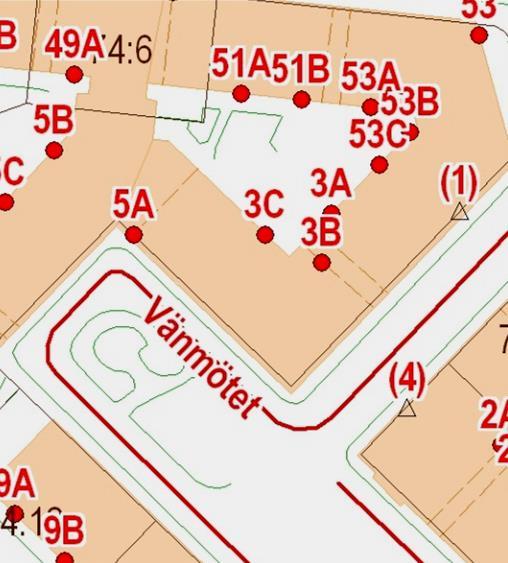

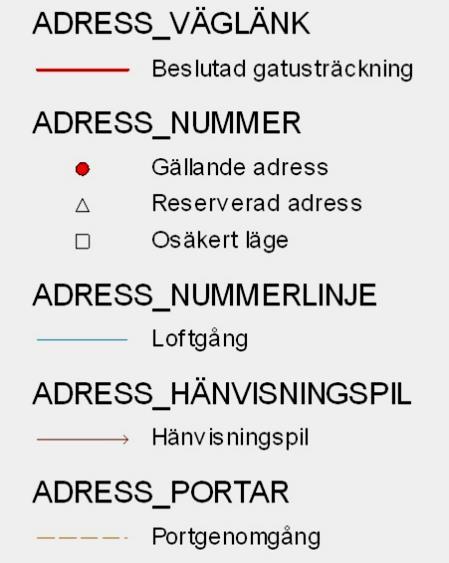

4 ADRESSKARTA Aktuella och korrekta adresser med koppling till geografin är grundläggande för en rad verksamheter i samhället. Adresser knyter samman personer, företag och verksamheter med platser. Räddningstjänst och polis, folkbokföring, post och distribution, navigering och positionering är exempel på verksamheter som är beroende av fungerande adresser. På adresskartan får du information om fastställda gatunamn och adressnummer med ett exakt geografiskt läge. Beskrivning: Adresskartan innehåller fastställda gatunamn med beslutade sträckningar, adressnummer, adresstatus (gällande eller reserverad adress), adresspunktens koordinatläge (entré, infart eller övrigt läge, information om osäkert läge samt portgenomgångar (illustration till höger ovan). Adressuppgifterna kan med fördel kombineras med bakgrundsinformation som byggnader, fastighetsgränser, gator, vägar med mera (illustration i mitten ovan). Användningsområden: Adresskartan är lämplig när du behöver en detaljerad och aktuell lägesredovisning av adressnummer. Omfattning: Hela kommunen. Aktualitet: Uppdateras kontinuerligt. Kartskala: 1:400-1:1000 Format: pdf, AutoCAD (dwg/dxf) eller MapInfo (tab/mif). Priset beräknas per adresspunkt + eventuell bakgrundsinformation. 4

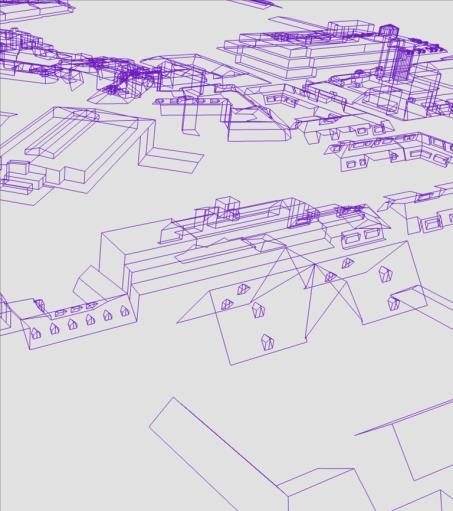

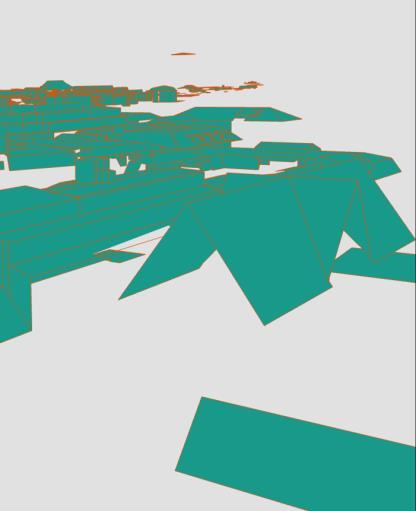

5 3D TAKKONSTRUKTIONER Fotogrammetriskt karterade tak Beskrivning: Kartkonstruktionerna är fotogrammetriskt karterade tak i 3D. Olika detaljeringsnivå finns: Kantlinjer som avgränsar olika ytor (wireframe) visas i bilden till vänster och innehåller samtliga linjedata som krävs för övriga detaljeringsnivåer. LOD3 (mittenbild) innehåller tak som är större än 15 m 2, takkupor större än 2 m 2 och arkitektur som är karakteristisk för byggnaden. LOD2 (bild till höger) innehåller tak som är större än 15 m 2 samt arkitektur som är karakteristisk för byggnaden. Användningsområden: Takkonstruktioner kan vara underlag för skuggstudier, solstudier, siktstudier, bulleranalyser, flödesanalys eller för att skapa 3D-modeller vid nya byggprojekt. Omfattning: Större delen av kommunen. Aktualitet: Format: ESRI Shape (shp) Autodesk DWG (dwg) 5

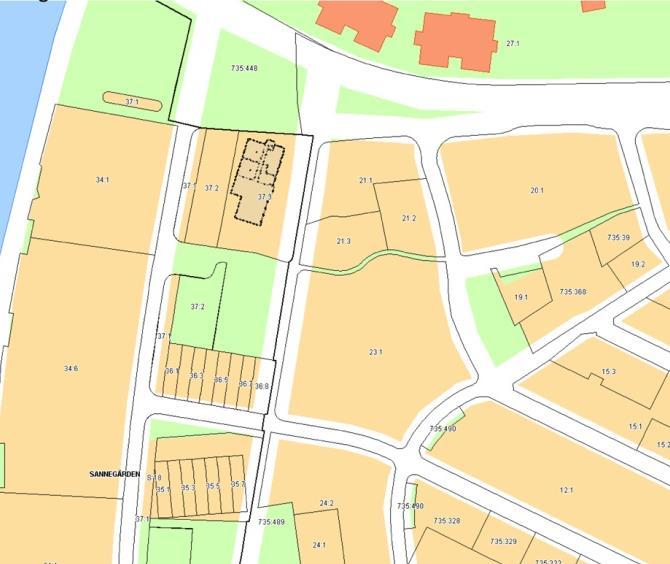

6 FASTIGHETSKARTA Fastighetskartan visar den gällande fastighetsindelningen i Göteborg. Beskrivning: Fastighetskartan innehåller fastighetsgränser, gränspunkter, fastighetsbeteckningar och rättigheter. Kartframställning sker genom beräkning och inmätning av gränser. Illustrationen till vänster beskriver innehållet i fastighetskartan. Användningsområden: Fastighetskartan används ofta i kombination med annat kartmaterial för att få en fullständig redovisning av aktuella fastighetsgränser, byggnader, vägar med mera (illustrationen till höger ovan). Omfattning: Hela kommunen. Aktualitet: Uppdateras kontinuerligt vid förändringar i fastighetsindelningen. Kartskala: 1:200 1:4000 Format: pdf, AutoCAD (dwg/dxf), MapInfo (tab/mif) eller ESRI shape. Kostnad: Enligt byggnadsnämndens taxa. Önskar du bakgrundsinformation till Fastighetskartan tillkommer en kostnad beroende på val av karttyp. 6

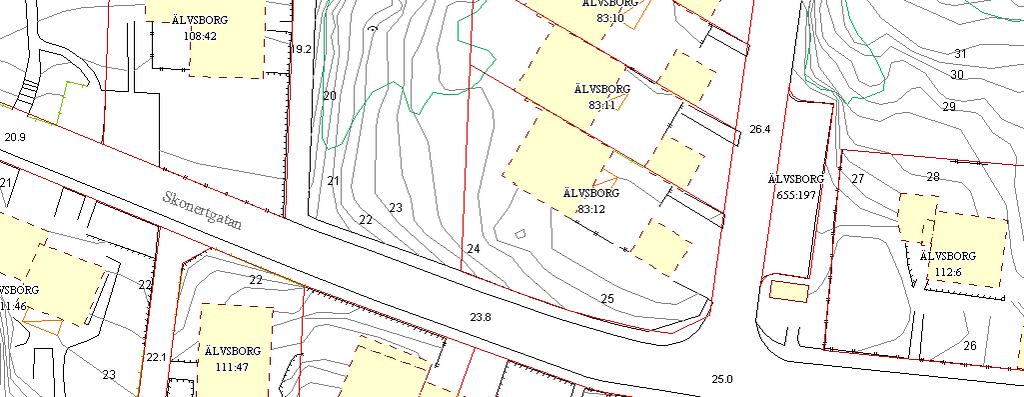

7 GRUNDKARTA Grundkartan visar gällande förutsättningar för mark, fastigheter, byggnader, anläggningar mm Beskrivning: Grundkartan innehåller fastighetskartans redovisning av fastigheter tillsammans med baskartans kartdetaljer som bland annat består av byggnader, höjdkurvor, vägkanter. Användningsområden: Grundkartan används t ex som juridiskt kartunderlag för att upprätta och redovisa detaljplan. Omfattning: Fastighetskartan är heltäckande för hela Göteborg och baskartan omfattar 80% av kommunens landområde. Aktualitet: Ajourhålls kontinuerligt i samband med baskartans uppdatering. Kartskala: 1:400-1:2000 Format: pdf, AutoCAD (dwg/dxf), MapInfo (tab/mif) eller ESRI shape. 7

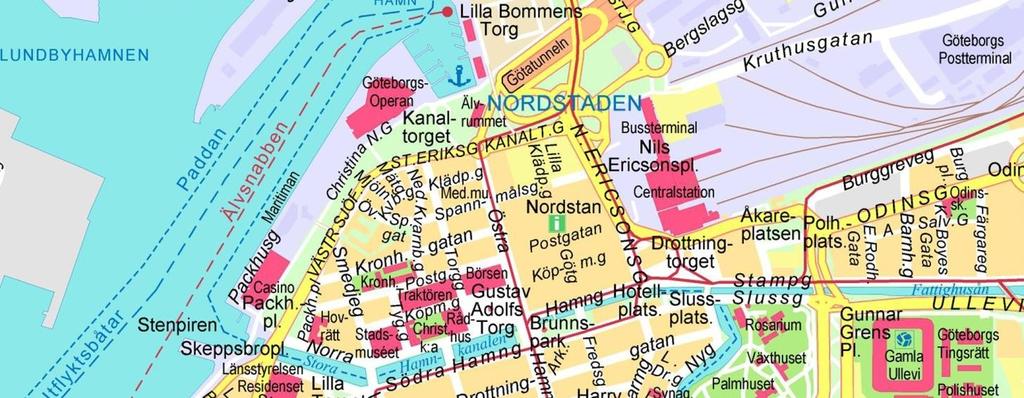

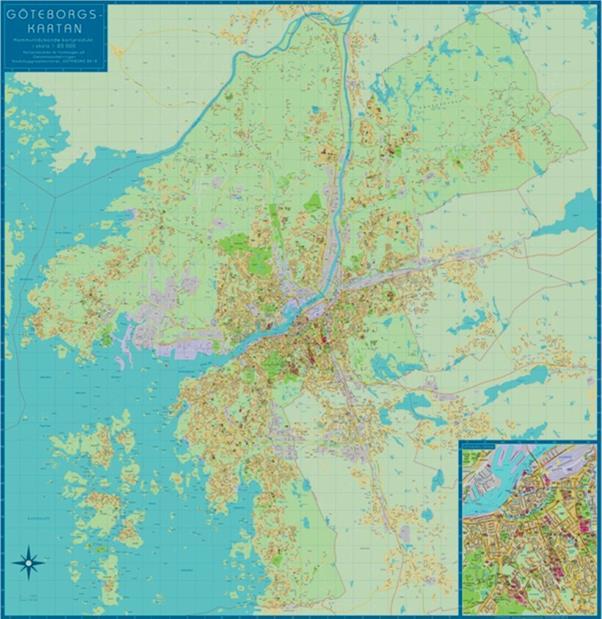

8 GÖTEBORGSKARTA Göteborgskartan är en förenklad karta som passar bra när man skall orientera sig i staden. Kartan säljs både som färdig produkt samt i digitalt format. Beskrivning: Göteborgskartan innehåller offentliga byggnader, gatunamn, bostadsområden, grönområden, sjöar och vattendrag, hamn- och industrimark, spårlinjer med mera. Användningsområden: Kartan kan användas för turistinformation, planering, i trycksaker eller på webben. Specialprodukter framställs efter önskemål. Omfattning: Hela kommunen. Aktualitet: Uppdatering sker kontinuerligt. Kartskala: 1: : Format: gif, jpg, tiff eller pdf. Kostnad: Beror på kartareal och innehåll enligt byggnadsnämndens taxa. Kostnad för specialprodukter debiteras med arbetstid enligt taxan. Produkten lämpar sig väl som bakgrundskarta. Man kan köpa Göteborgskartan som väggkarta: Skrivs ut på fotopapper i skala 1:20 000, format 171x178 cm. 8

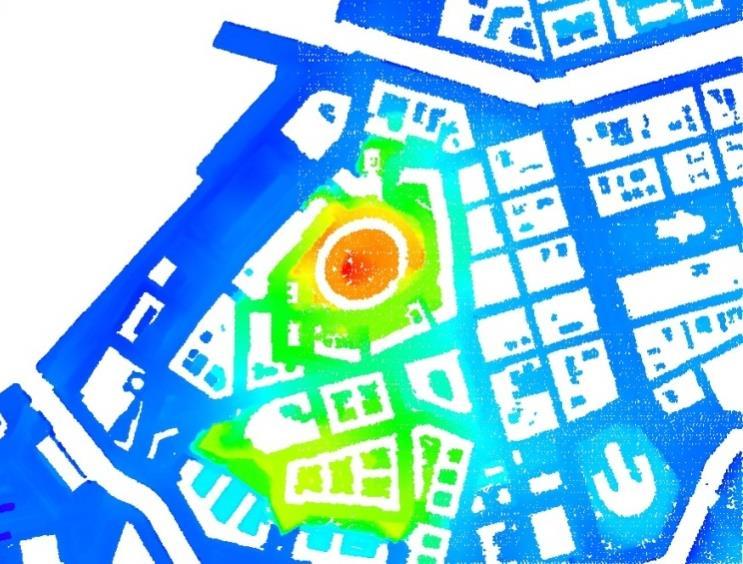

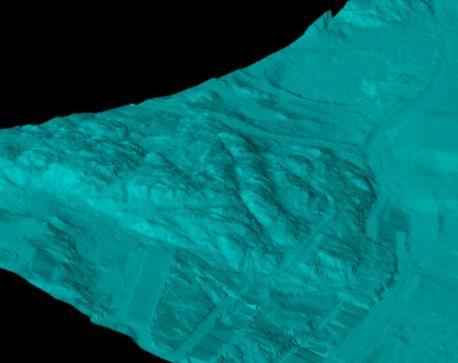

9 3D TERRÄNGMODELL (DTM) Digital terrängmodell, markyta (DTM) Beskrivning: Terrängmodellen är en digital beskrivning av markytan utan byggnader och vegetetion, lagrad som ett regelbundet rutnät, ett så kallat grid. Gridet har interpolerats från markklassade laserpunkter till ett regelbundet grid med 0,5 meters avstånd mellan punkterna. Utgångsdata är skapat vid laserskanning från flygplan år Standardosäkerheten i höjd: 0,07 meter eller bättre för markpunkter på hårda ytor. På övriga ytor finns en högre osäkerhet. Användningsområden: Går bra att använda vid en förstudie men ej som projekteringsunderlag. Bilden till höger visar en triangelmodell (TIN) som skapats av datat. Omfattning: Hela kommunen Aktualitet: 2017 Format: ascii (xyz), numeriskt raster (tif) 9

10 NYBYGGNADSKARTA Kartunderlag till situationsplan när du ansöker om bygglov Beskrivning: Nybyggnadskartan är ett hjälpmedel i projekteringen och ett underlag till situationsplanen när du ansöker om bygglov. Kartan innehåller gränser till fastigheter, servitut, gemensamhetsanläggningar, höjdkurvor, hägnader och eventuella fornminnen. Gatu- och väghöjder samt VA-anslutningspunkter finns också med. Beskrivning till kartan medföljer. Användningsområden: Nybyggnadskarta är obligatoriskt kartunderlag till situationsplanen när du ansöker om bygglov för nybyggnad av bostads-, kontors-, industri- och affärshus samt större tillbyggnader. Enkel nybyggnadskarta behövs för nybyggnad av komplementbyggnad (garage, förråd), teknikbyggnader och mindre tillbyggnad av en- och tvåbostadshus. Omfattning: Hela kommunen. Aktualitet: Gällande redovisning av fastighetskartan och baskartan samt detaljplanens bestämmelsegränser. Kartskala: 1:400-1:1000 Format: pdf, AutoCAD (dwg/dxf). Du kan beställa Nybyggnadskarta på Göteborgs hemsida via en e-tjänst: Sök överst på efter Beställning Nybyggnadskarta nybggnadskartor@sbk.goteborg.se eller telefon

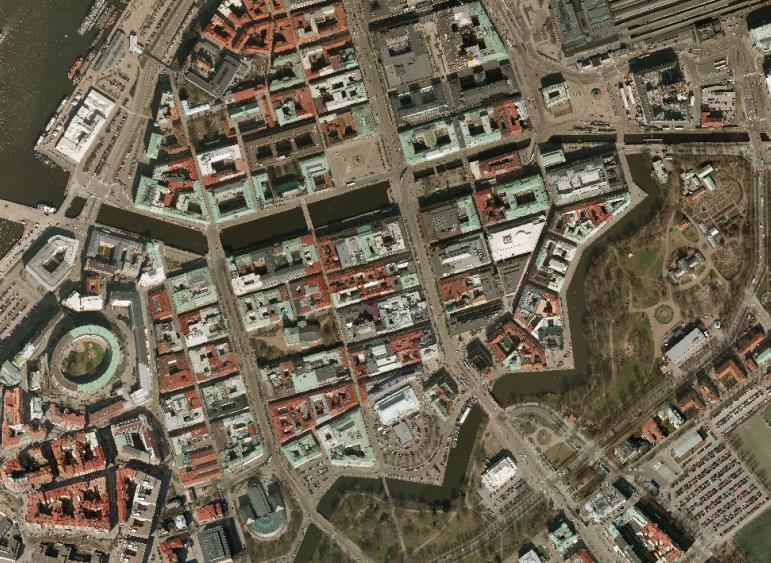

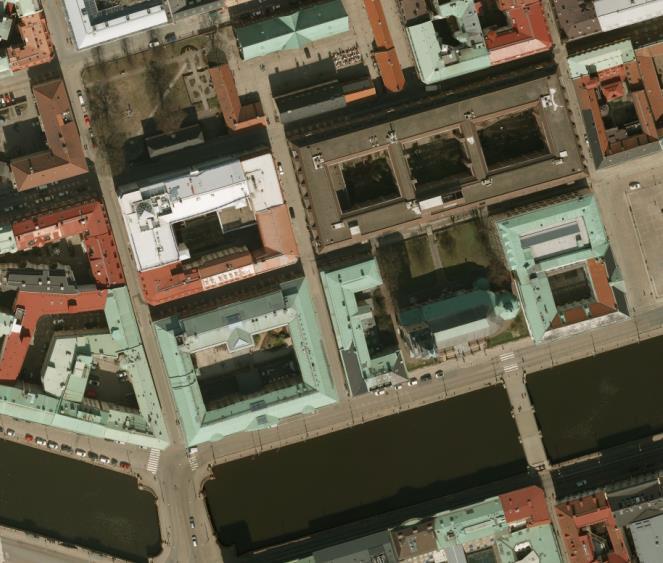

11 ORTOFOTO Ortofotot är flygbilder som är geometriskt korrigerade. Beskrivning: Stadsbyggnadskontoret levererar ett antal ortofotoset. Det senaste är taget 2017 och fotograferat på våren före lövsprickningen. Upplösningen är 16 cm, d.v.s. en pixel i bilden motsvarar 16 cm på marken. Bilder tagna 2015 har en upplösning på 0,06 cm, 2010/11 är tagna före lövsprickning med upplösning på 8 cm. 2008, 2006, 2003, 2002 och 1998 har varierande upplösning och är tagna efter lövsprickning vilket ger ett vackrare och grönare foto. Vi har också ortofoton från 1942, 1931 i svartvit. Användningsområden: Ortofoto används ofta som bakgrundsinformation i olika applikationer. Det kan också användas för turistinformation, planering, i trycksaker eller på webben. Specialprodukter framställs efter önskemål. Omfattning: Hela kommunen. Aktualitet: Tidigare årgångar av ortofoto finns att tillgå:2015, 2010/11(Södra delen av kommunen är fotograferat våren 2010 och norra delen våren 2011). 2008, 2006, 2003, 2002, 1998, 1942, Format: pdf, jpg, AutoCAD (dwg/dxf), MapInfo (tab/mif) eller ecw 11

12 BASKARTA Baskartan är tredimensionell (3D) kartdata som har hög noggrannhet. Den innehåller bland annat Göteborgs byggnader Beskrivning: Baskartan innehåller kartdetaljer med hög noggrannhet, till exempel byggnader, höjdkurvor, vägkanter, kantsten, häckar, staket, träd med mera. Kartan är fotogrammetriskt framställd ur digitala flygbilder. Användningsområden: Baskartan är underlag för detaljerad planerings- och projekteringsverksamhet. Utgångsmaterial för upprättande av nybyggnadskartor, förrättningskartor, ledningsdokumentation med mera. Kartan används ofta i kombination med till exempel fastighetskartan för att få en fullständig redovisning över gällande fastighetsgränser, byggnader, vägar och dylikt. Omfattning: Hela kommunen. Nivåkurvorna täcker ca 80% av kommunen. Aktualitet: Fotogrammetrisk ajourhållning av samtliga detaljer för prioriterade ändamål. Prioriteringsordning för uppdatering är följande: på strategiskt viktiga områden för stadsplaneringen i första hand, dvs områden som kommer att beröras av större förändringar i form av detaljplanering etc. Därefter uppdateras materialet vid förfrågan från beställare vid beställningstillfället. Byggnader ajourhålls genom inmätning. Kartskala: 1:200-1:2000. Format: pdf, AutoCAD* (dwg/dxf*), MapInfo (tab/mif) eller ESRI Shape. För kostnadsfria uttag i pdf format, läs mer under arkiv, planer, bygglov, sid 5. 12

13 SAMLINGSKARTA Ledningar och angränsande anläggningar Beskrivning: Samlingskartan är en tjänst som samlar ihop ledningsinformation ifrån berörda ledningsägare via Ledningskollen inom beställd yta och vid varje beställningstillfälle. Varje enskild ledningsägare ansvarar för att kartera och sedan redovisa detta via Ledningskollen. Samlingskartan innehåller information från ett antal förvaltningar och bolag i Göteborgs Stad; Trafikkontoret, Kretslopp och Vatten, Göteborg Energi AB och Stadsbyggnadskontoret. Kartan innehåller de olika dataleverantörernas ledningar och angränsande anläggningar. Trafikkontoret är ansvarig för databasen. Användningsområden: Kartan ger tillgång till en samlad bild av ledningar under mark för användning i planerings- och projekteringsarbete, lägesbegäran/tillstånd till nya ledningslägen, geotekniska undersökningar, drift- och underhållsåtgärder, anläggningsarbeten etc. Omfattning: Hela kommunen. Aktualitet: Aktualiteten varierar enligt respektive anläggningsägares rutiner. Kartskala: Se information på respektive hemsida. Format: Beställning sker via webben. Kostnad: Se aktuell kostnad på respektive hemsida nedan. För ev. bakgrundskarta gäller byggnadsnämndens taxa. Hemsidor: (För projekt utan avtal med Göteborgs Stad) (För projekt som har avtal med Göteborgs Stad) Se adresser för respektive hemsida ovan eller ring Göteborgs stads växel

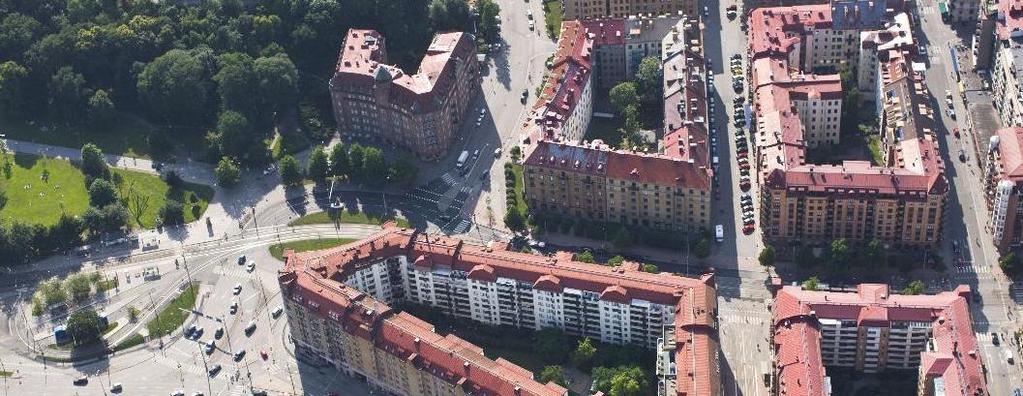

14 SNEDBILDER Snedbilder är foton taget från luften med kameran riktad snett. Beskrivning: Snedbilderna är tagna i de fyra väderstrecken från flygplan med fasta kameror i graders lodvinkel. Flygningarna sker systematiskt i stråk. Användningsområden: Snedbilderna kan exempelvis användas som dokumentation av förändringar i staden, visualiseringar etc. Omfattning: Omfattningen varierar och 2010 fotograferades centrala Göteborg. 2005, 2006 och 2016 gjordes flygningar över större delen av kommunen. Aktualitet: Anges per bild. Observera att inga snedbilder är nyare än Kartskala: Varierande i bilden och mellan bilderna. Flyghöjd varierar från ca 400 till 1000 meter. Format: tiff, jpg eller pdf. 14

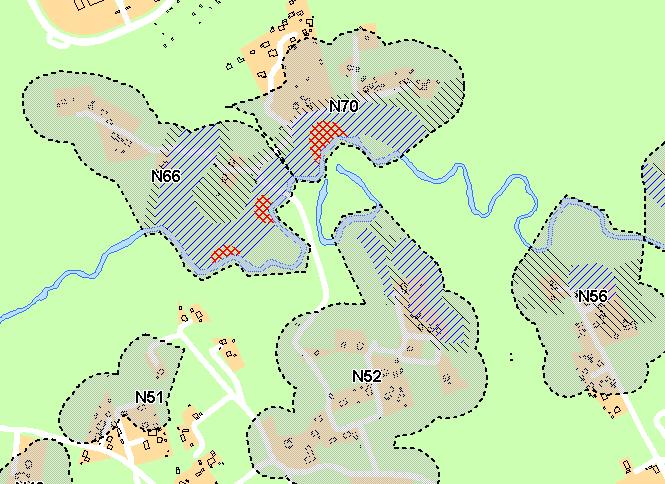

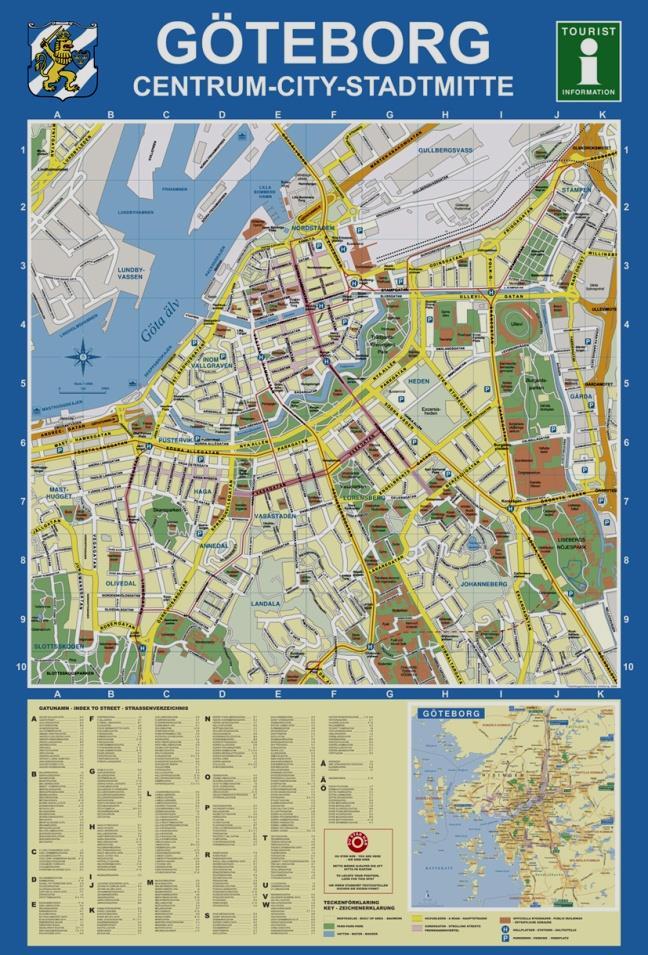

15 SPECIALKOMPONERAD KARTA Vi skapar en karta efter dina önskemål Exempel: Kartor till trycksaker med Göteborgskartan som grund. Ortofotot kan användas som bakgrund att lägga text, adresser eller annan information på. Välj någon av våra bakgrundskartor att lägga egna verksamhetsdata på. Kontakta oss för offert. 15

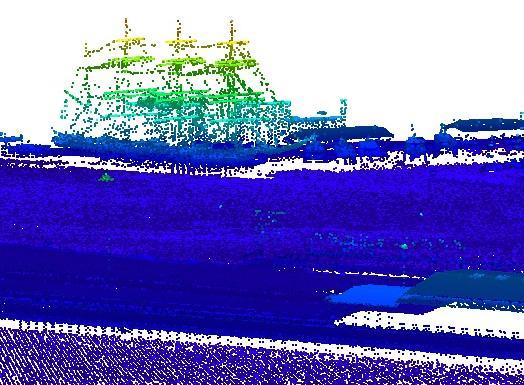

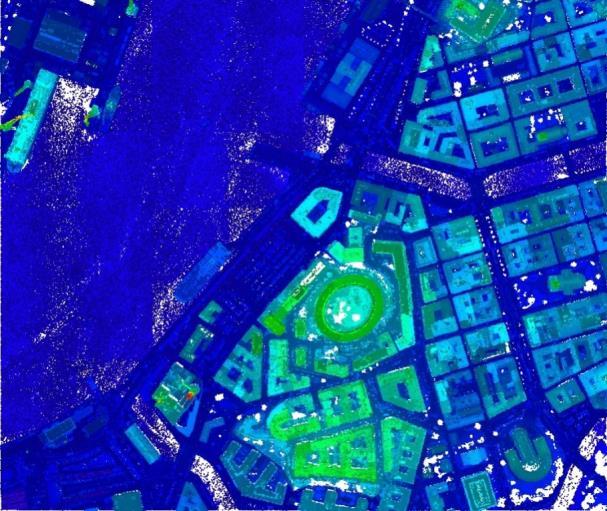

16 3D LASERDATA (Lidar) Georefererat och klassat 3D-punktmoln (DSM) Beskrivning: Datat bygger på en flygburen laserskanning som är gjord från ca 1750 meters höjd. Resultatet är ett digitalt punktmoln (se bild); LIDAR data med ca 10 punkter per m 2. Noggranheten i höjd är ca 10 cm. Bilden till höger visar överytans höjd. Ytmodellen (DSM) innehåller också en klassificering av ytan, i exempelvis byggnader, markytor, vattenytor, broar, hög- och låg vegetation. Användningsområden: Generering av 3D-markmodeller för analys av markförhållanden t ex skredrisk, flödesanalys och siktstudier. Generering av nivåkurvor och underlag för projektering är andra användningsområden. Omfattning: Hela kommunen Aktualitet: 2017 Format: LAS

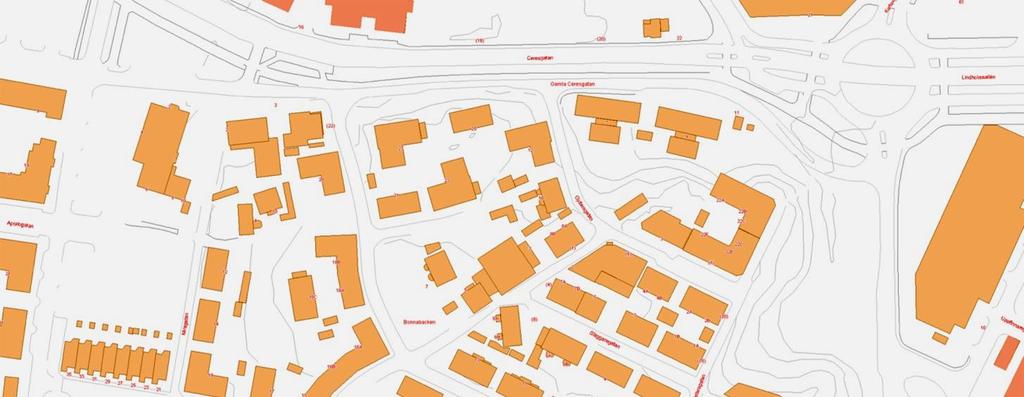

17 ÖVERSIKTSKARTA Översiktskartan redovisar Göteborgs markanvändning och innehåller tvåoch tredimensionell topografisk information. Beskrivning: Kvartersmark och markanvändningsområden med topografiska detaljer det vill säga byggnader, vägar, höjdkurvor med mera. Användningsområden: För översiktlig planering och GIS-produkter. Lämplig som bakgrundskarta till annan information. Omfattning: Hela kommunen. Aktualitet: Ajourhållning av topografiska detaljer med 1-3 års intervall Kartskala: 1:4000 1: Format: pdf, AutoCAD (dwg/dxf), MapInfo (tab/mif) eller ESRI shape. 17

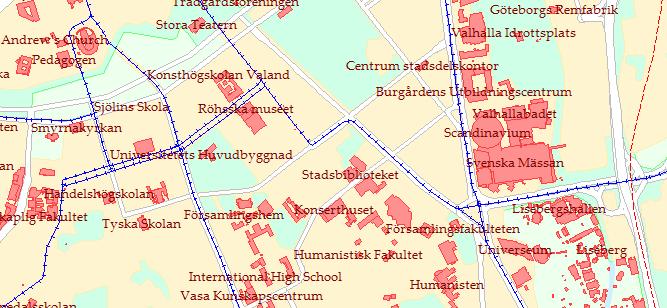

18 STADSKARTA NY BILD BEHÖVS! Stadskartan ären förenklad karta över Göteborgs stad Beskrivning: Stadskartan visar en generaliserad bild av Göteborg innehållande mark, vatten, offenliga byggnader och vägar. Användningsområden: Stadskartan används som bakgrundsinformation för annan verksamhetsdata, turistinformation, statistik och tematisk information. Stadskartan är lämplig som bakgrundskarta till annaninformation där det ställs höga krav på stora zoomintervall och varierande kartografiskt utseende. Omfattning: Hela kommunen. Aktualitet: Revideras löpande. Kartskala: 1:400 1: Format: pdf, MapInfo (tab/mif). 18

19 VYBILDER Flygfotografier Beskrivning: Varje år fotograferas ett antal områden i Göteborg där stora förändringen i stadsbilden sker i dokumentationssyfte. Bilderna är fotograferade från 1982 och framåt och är tagna från flygplan eller helikopter. Databasen innehåller idag mer än bilder. Användningsområden: Vybilder används ofta vid olika typer av visualiseringar av projekt samt som illustrationer i webb och tryck. De användas också som dokumentation av förändringar i staden. Omfattning: Utvalda områden fotograferas årsvis. Aktualitet: Anges per bild. Format: tif, jpg eller pdf. 19

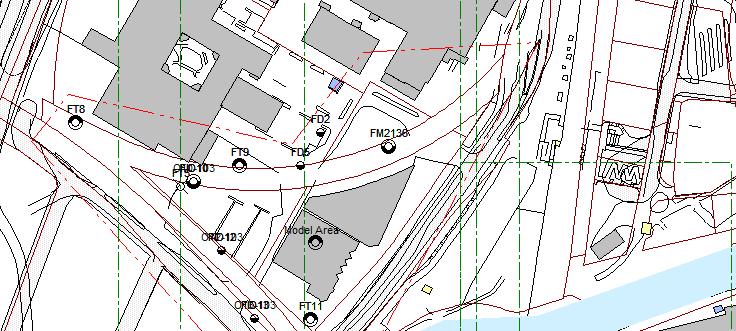

20 GEOTEKNISK INFORMATION NY BILD BEHÖVS! Geoteknisk information i form av borrhål samt geotekniska utredningar Geoteknisk information beskriver de byggnadstekniska egenskaperna hos jord och berg. Beskrivning: Stadsbyggnadskontoret samlar geologiskt och geotekniskt data i form av borrhål och utredningar bl a grundläggningsinformation. Stadsbyggnadskontoret erbjuder också grundvatten- och sättningsdata från Stadens mätprogram. Användningsområden: För bedömning av stadens markförhållanden vid t ex byggnation. Omfattning: Data varierar stort beroende på innehållet i databaserna. Borrhålen levereras i Koordinatsystem Sweref samt höjdsystem RH2000. Aktualitet: Databasen fylls kontinuerligt på med nya borrhålsdata/geotekniska utredningar. Kartskala: - Format: Digitala borrhål levereras endast i Novapoint GeoSuite - format. Befintliga utredningar leveras i pdf-format. Kostnad: Uttag debiteras med arbetstid enligt byggnadsnämndens taxa. geosupport@sbk.goteborg.se 20
