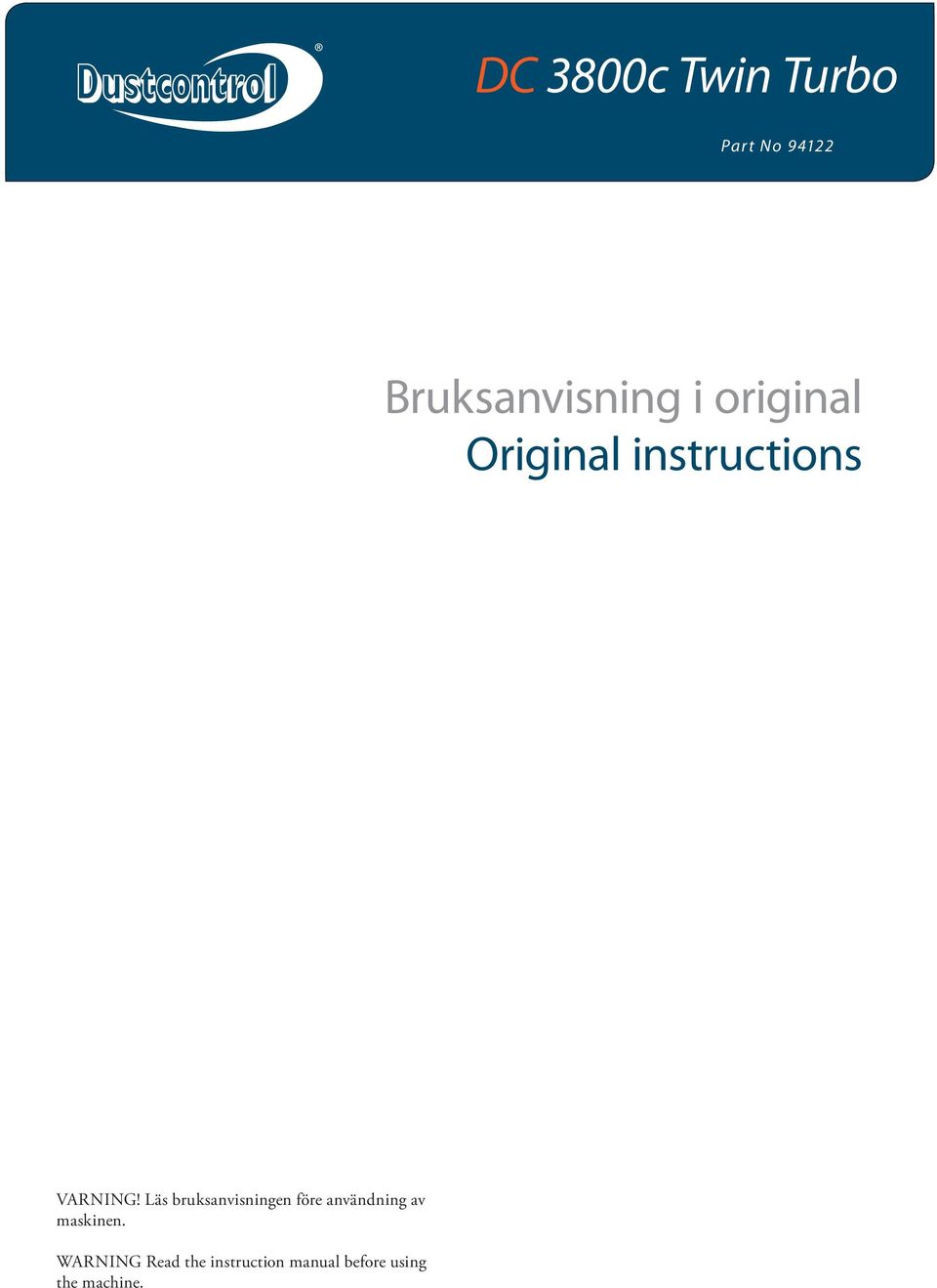

DC 3800c Twin Turbo. Bruksanvisning i original Original instructions. Part No VARNING! Läs bruksanvisningen före användning av maskinen.

Transkript

1 DC 3800c Twin Turbo Part No Bruksanvisning i original Original instructions VARNING! Läs bruksanvisningen före användning av maskinen. WARNING Read the instruction manual before using the machine.

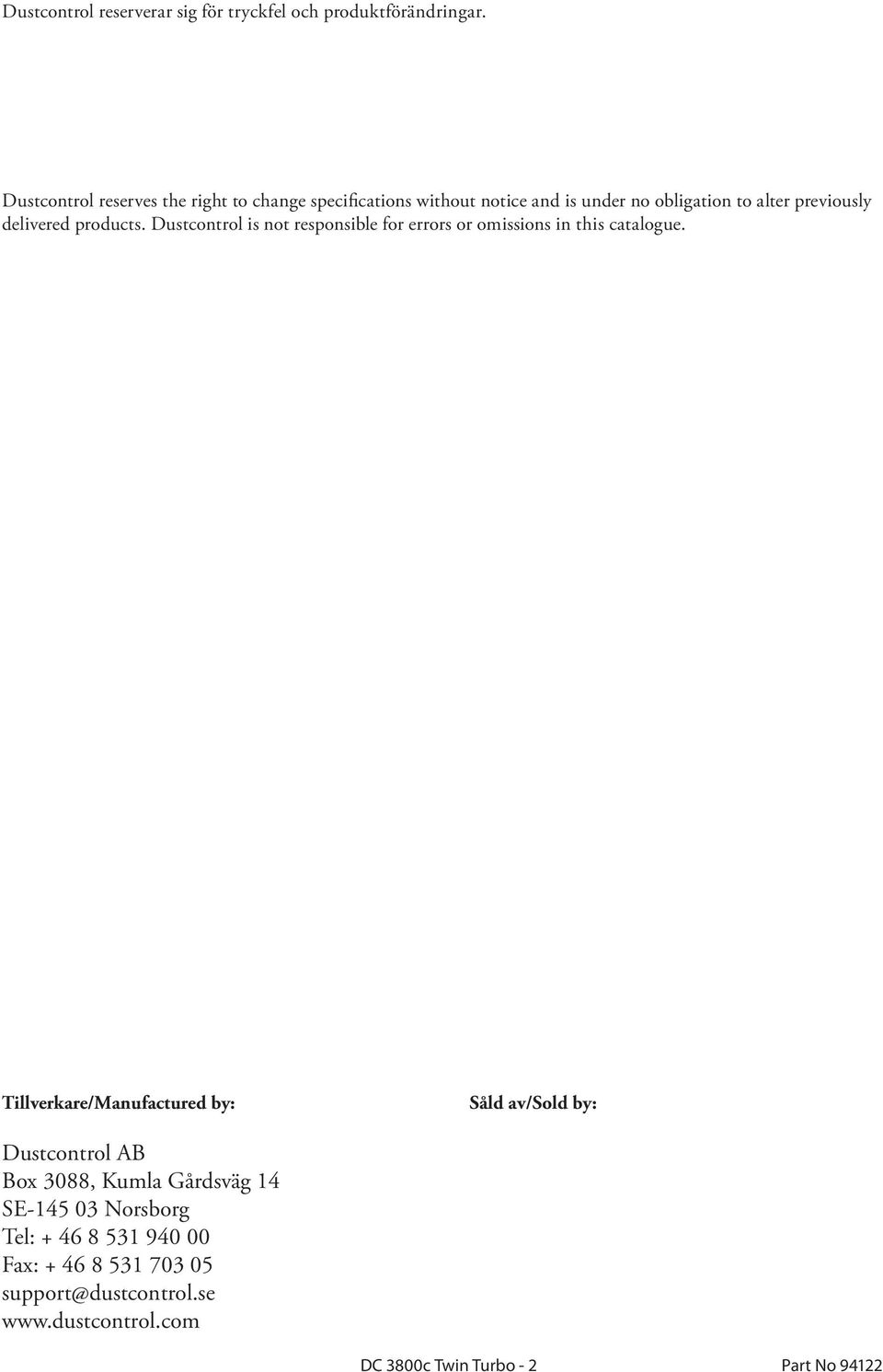

2 Dustcontrol reserverar sig för tryckfel och produktförändringar. Dustcontrol reserves the right to change specifications without notice and is under no obligation to alter previously delivered products. Dustcontrol is not responsible for errors or omissions in this catalogue. Tillverkare/Manufactured by: Såld av/sold by: Dustcontrol AB Box 3088, Kumla Gårdsväg 14 SE Norsborg Tel: Fax: support@dustcontrol.se DC 3800c Twin Turbo - 2 Part No 94122

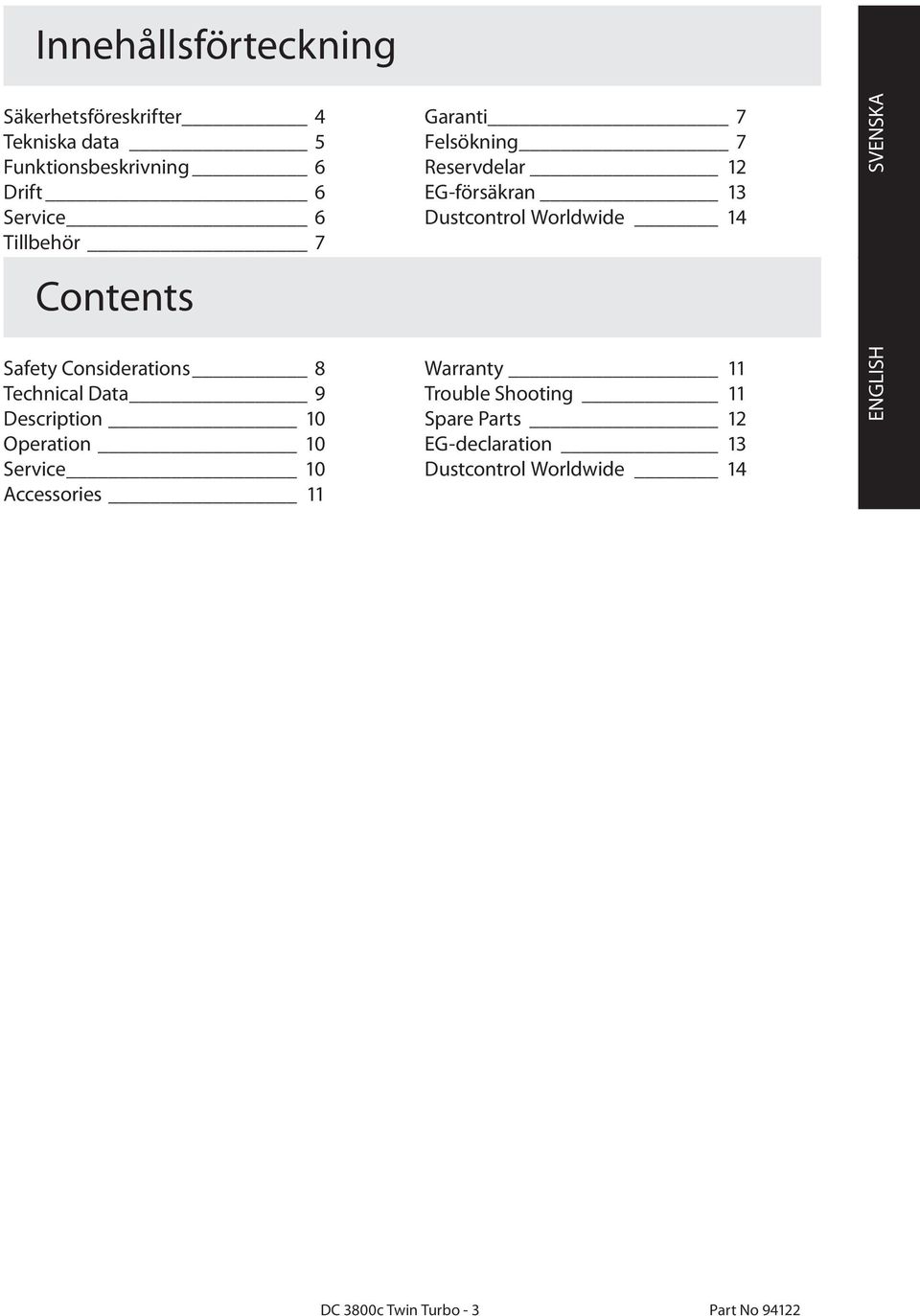

3 Innehållsförteckning Säkerhetsföreskrifter 4 Tekniska data 5 Funktionsbeskrivning 6 Drift 6 Service 6 Tillbehör 7 Contents Garanti 7 Felsökning 7 Reservdelar 12 EG-försäkran 13 Dustcontrol Worldwide 14 SVENSKA Safety Considerations 8 Technical Data 9 Description 10 Operation 10 Service 10 Accessories 11 Warranty 11 Trouble Shooting 11 Spare Parts 12 EG-declaration 13 Dustcontrol Worldwide 14 ENGLISH DC 3800c Twin Turbo - 3 Part No 94122

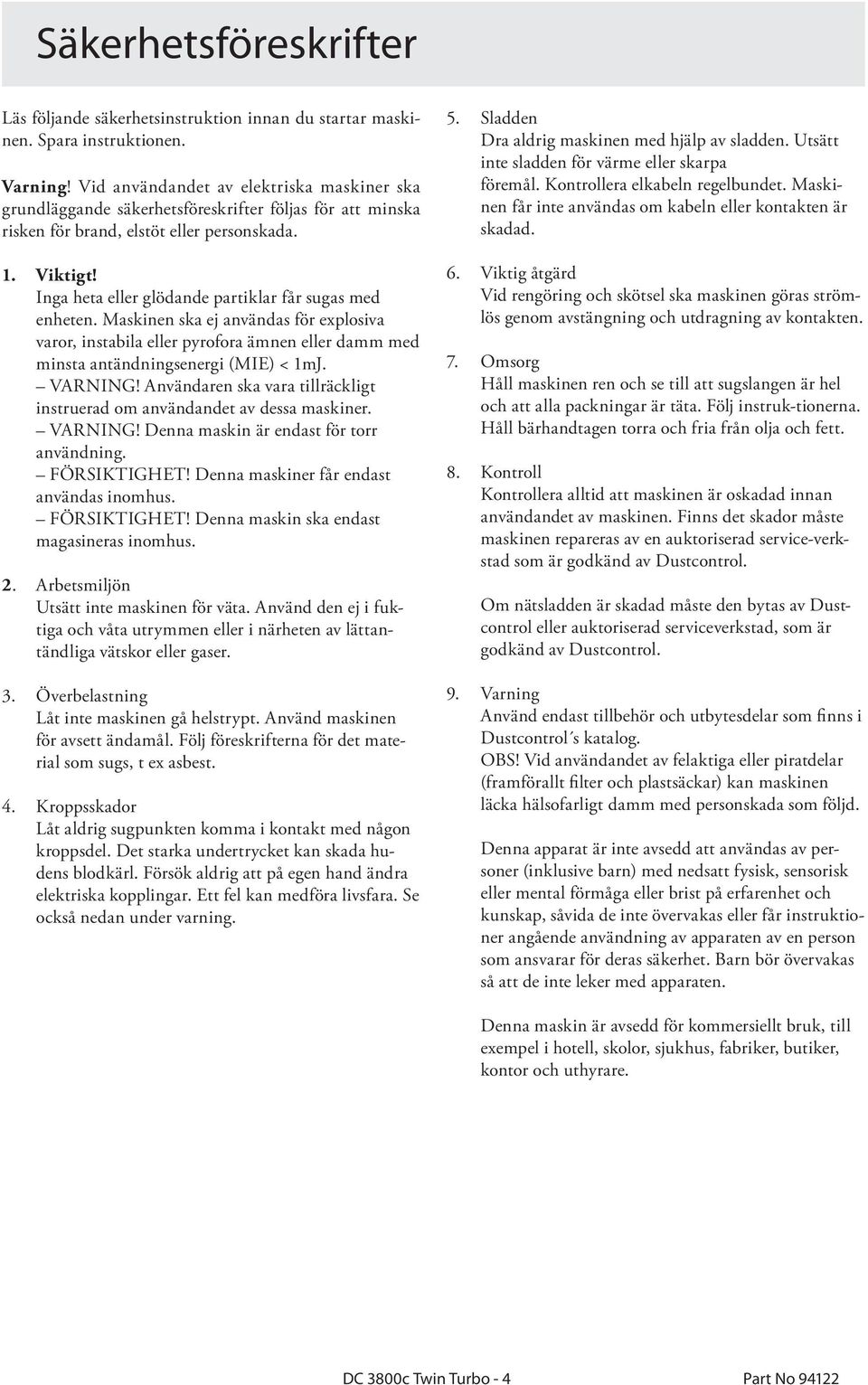

4 Säkerhetsföreskrifter Läs följande säkerhetsinstruktion innan du startar maskinen. Spara instruktionen. Varning! Vid användandet av elektriska maskiner ska grundläggande säkerhetsföreskrifter följas för att minska risken för brand, elstöt eller personskada. 1. Viktigt! Inga heta eller glödande partiklar får sugas med enheten. Maskinen ska ej användas för explosiva varor, instabila eller pyrofora ämnen eller damm med minsta antändningsenergi (MIE) < 1mJ. VARNING! Användaren ska vara tillräckligt instruerad om användandet av dessa maskiner. VARNING! Denna maskin är endast för torr användning. FÖRSIKTIGHET! Denna maskiner får endast användas inomhus. FÖRSIKTIGHET! Denna maskin ska endast magasineras inomhus. 2. Arbetsmiljön Utsätt inte maskinen för väta. Använd den ej i fuktiga och våta utrymmen eller i närheten av lättantändliga vätskor eller gaser. 3. Överbelastning Låt inte maskinen gå helstrypt. Använd maskinen för avsett ändamål. Följ föreskrifterna för det material som sugs, t ex asbest. 4. Kroppsskador Låt aldrig sugpunkten komma i kontakt med någon kroppsdel. Det starka undertrycket kan skada hudens blodkärl. Försök aldrig att på egen hand ändra elektriska kopplingar. Ett fel kan medföra livsfara. Se också nedan under varning. 5. Sladden Dra aldrig maskinen med hjälp av sladden. Utsätt inte sladden för värme eller skarpa föremål. Kontrollera elkabeln regelbundet. Maskinen får inte användas om kabeln eller kontakten är skadad. 6. Viktig åtgärd Vid rengöring och skötsel ska maskinen göras strömlös genom avstängning och utdragning av kontakten. 7. Omsorg Håll maskinen ren och se till att sugslangen är hel och att alla packningar är täta. Följ instruk-tionerna. Håll bärhandtagen torra och fria från olja och fett. 8. Kontroll Kontrollera alltid att maskinen är oskadad innan användandet av maskinen. Finns det skador måste maskinen repareras av en auktoriserad service-verkstad som är godkänd av Dustcontrol. Om nätsladden är skadad måste den bytas av Dustcontrol eller auktoriserad serviceverkstad, som är godkänd av Dustcontrol. 9. Varning Använd endast tillbehör och utbytesdelar som finns i Dustcontrol s katalog. OBS! Vid användandet av felaktiga eller piratdelar (framförallt fi lter och plastsäckar) kan maskinen läcka hälsofarligt damm med personskada som följd. Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller får instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas så att de inte leker med apparaten. Denna maskin är avsedd för kommersiellt bruk, till exempel i hotell, skolor, sjukhus, fabriker, butiker, kontor och uthyrare. DC 3800c Twin Turbo - 4 Part No 94122

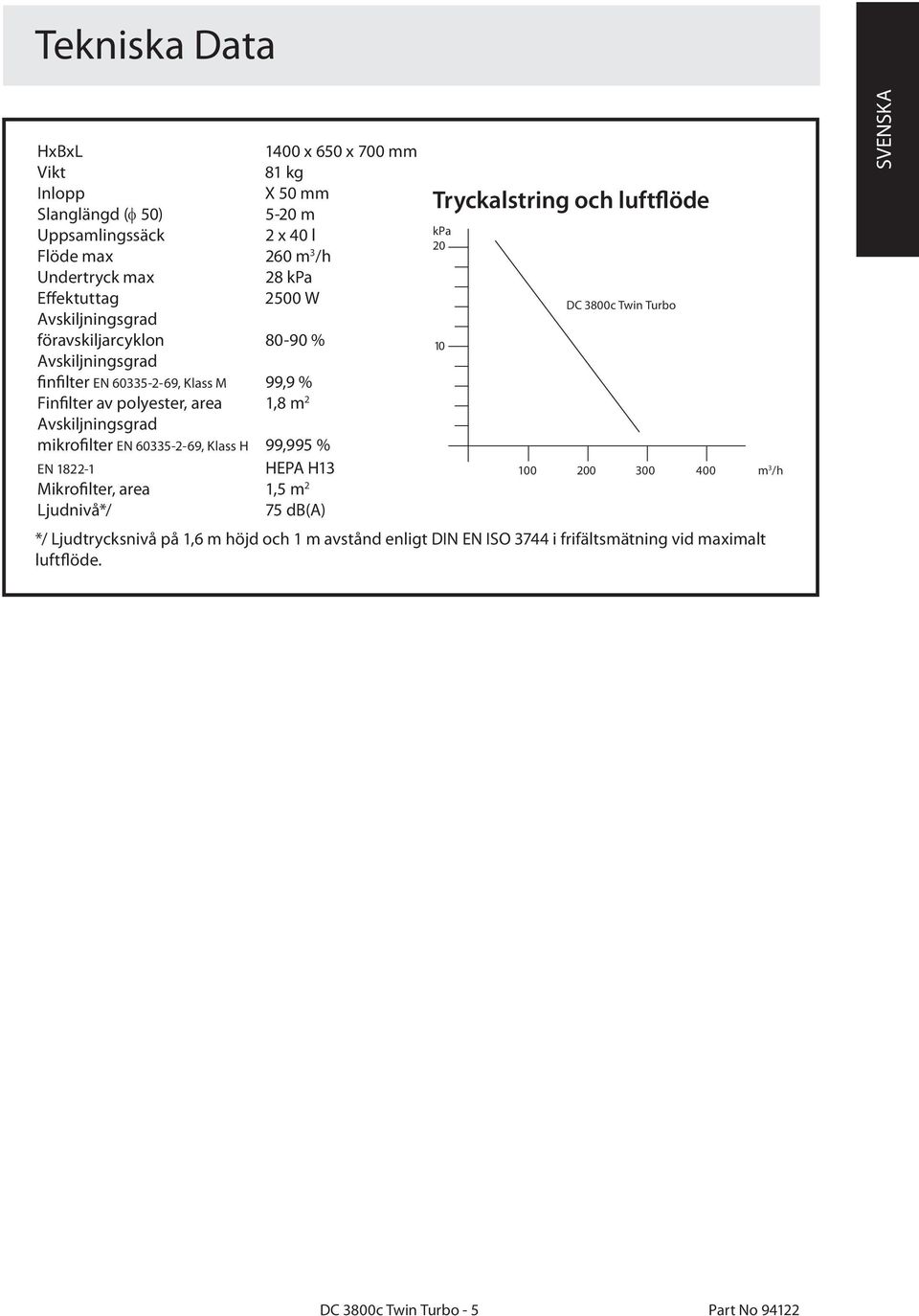

5 Tekniska Data HxBxL 1400 x 650 x 700 mm Vikt 81 kg Inlopp X 50 mm Slanglängd (φ 50) 5-20 m Uppsamlingssäck 2 x 40 l Flöde max 260 m 3 /h Undertryck max 28 kpa Effektuttag 2500 W Avskiljningsgrad föravskiljarcyklon % Avskiljningsgrad finfilter EN , Klass M 99,9 % Finfilter av polyester, area 1,8 m 2 Avskiljningsgrad mikrofilter EN , Klass H 99,995 % EN HEPA H13 Mikrofilter, area 1,5 m 2 Ljudnivå*/ 75 db(a) Tryckalstring och luftflöde kpa DC 3800c Twin Turbo m 3 /h */ Ljudtrycksnivå på 1,6 m höjd och 1 m avstånd enligt DIN EN ISO 3744 i frifältsmätning vid maximalt luftflöde. SVENSKA DC 3800c Twin Turbo - 5 Part No 94122

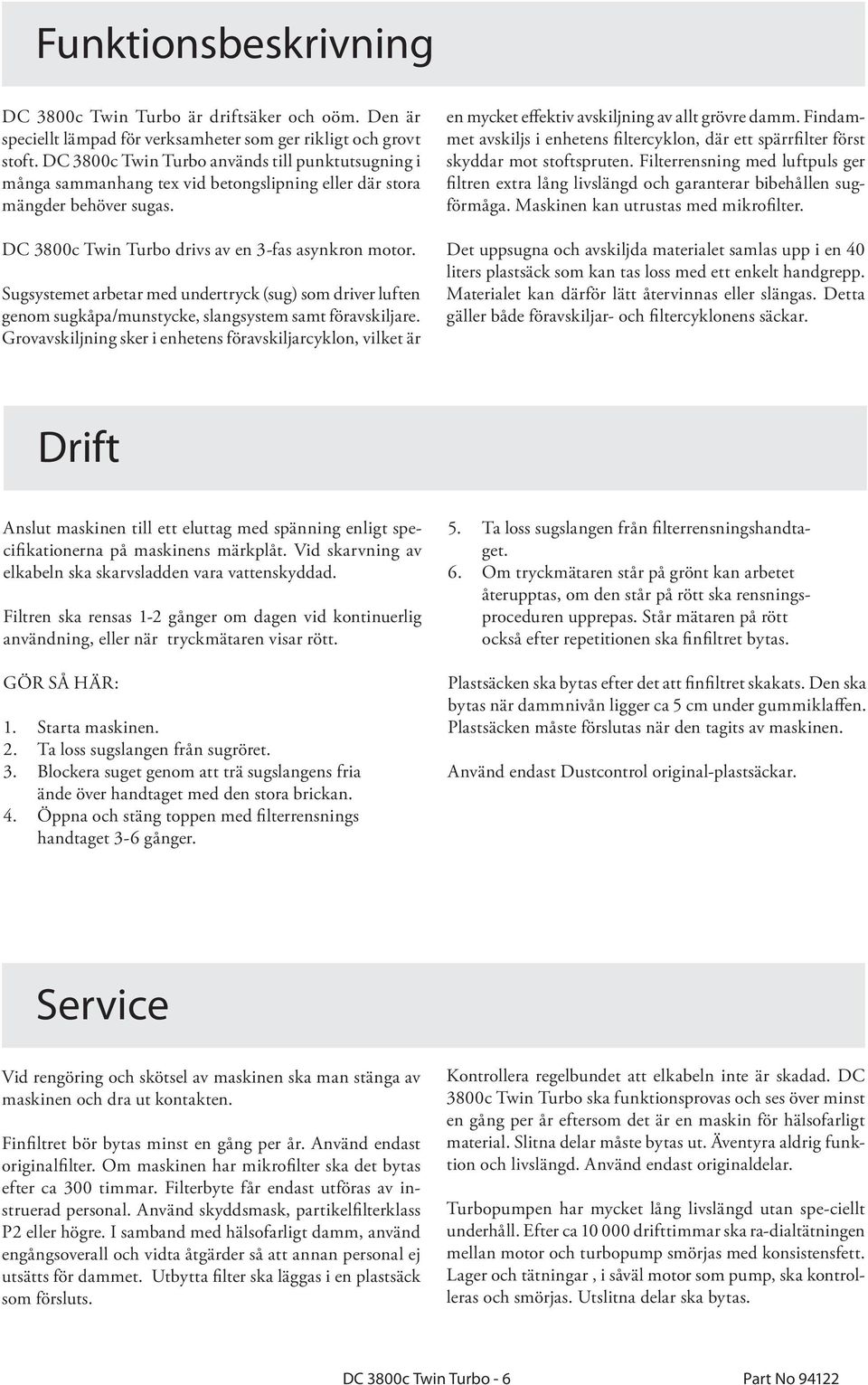

6 Funktionsbeskrivning DC 3800c Twin Turbo är driftsäker och oöm. Den är speciellt lämpad för verksamheter som ger rikligt och grovt stoft. DC 3800c Twin Turbo används till punktutsugning i många sammanhang tex vid betongslipning eller där stora mängder behöver sugas. DC 3800c Twin Turbo drivs av en 3-fas asynkron motor. Sugsystemet arbetar med undertryck (sug) som driver luften genom sugkåpa/munstycke, slangsystem samt föravskiljare. Grovavskiljning sker i enhetens föravskiljarcyklon, vilket är en mycket effektiv avskiljning av allt grövre damm. Findammet avskiljs i enhetens fi ltercyklon, där ett spärrfi lter först skyddar mot stoftspruten. Filterrensning med luftpuls ger fi ltren extra lång livslängd och garanterar bibehållen sugförmåga. Maskinen kan utrustas med mikrofi lter. Det uppsugna och avskiljda materialet samlas upp i en 40 liters plastsäck som kan tas loss med ett enkelt handgrepp. Materialet kan därför lätt återvinnas eller slängas. Detta gäller både föravskiljar- och fi ltercyklonens säckar. Drift Anslut maskinen till ett eluttag med spänning enligt specifi kationerna på maskinens märkplåt. Vid skarvning av elkabeln ska skarvsladden vara vattenskyddad. Filtren ska rensas 1-2 gånger om dagen vid kontinuerlig användning, eller när tryckmätaren visar rött. GÖR SÅ HÄR: 1. Starta maskinen. 2. Ta loss sugslangen från sugröret. 3. Blockera suget genom att trä sugslangens fria ände över handtaget med den stora brickan. 4. Öppna och stäng toppen med fi lterrensnings handtaget 3-6 gånger. 5. Ta loss sugslangen från fi lterrensningshandtaget. 6. Om tryckmätaren står på grönt kan arbetet återupptas, om den står på rött ska rensnings - proceduren upprepas. Står mätaren på rött också efter repetitionen ska fi nfi ltret bytas. Plastsäcken ska bytas efter det att finfi ltret skakats. Den ska bytas när dammnivån ligger ca 5 cm under gummiklaffen. Plastsäcken måste förslutas när den tagits av maskinen. Använd endast Dustcontrol original-plastsäckar. Service Vid rengöring och skötsel av maskinen ska man stänga av maskinen och dra ut kontakten. Finfi ltret bör bytas minst en gång per år. Använd endast originalfi lter. Om maskinen har mikrofi lter ska det bytas efter ca 300 timmar. Filterbyte får endast utföras av instruerad personal. Använd skyddsmask, partikelfi lterklass P2 eller högre. I samband med hälsofarligt damm, använd engångsoverall och vidta åtgärder så att annan personal ej utsätts för dammet. Utbytta fi lter ska läggas i en plastsäck som försluts. Kontrollera regelbundet att elkabeln inte är skadad. DC 3800c Twin Turbo ska funktionsprovas och ses över minst en gång per år eftersom det är en maskin för hälsofarligt material. Slitna delar måste bytas ut. Äventyra aldrig funktion och livslängd. Använd endast originaldelar. Turbopumpen har mycket lång livslängd utan spe-ciellt underhåll. Efter ca drifttimmar ska ra-dialtätningen mellan motor och turbopump smörjas med konsistensfett. Lager och tätningar, i såväl motor som pump, ska kontrolleras och smörjas. Utslitna delar ska bytas. DC 3800c Twin Turbo - 6 Part No 94122

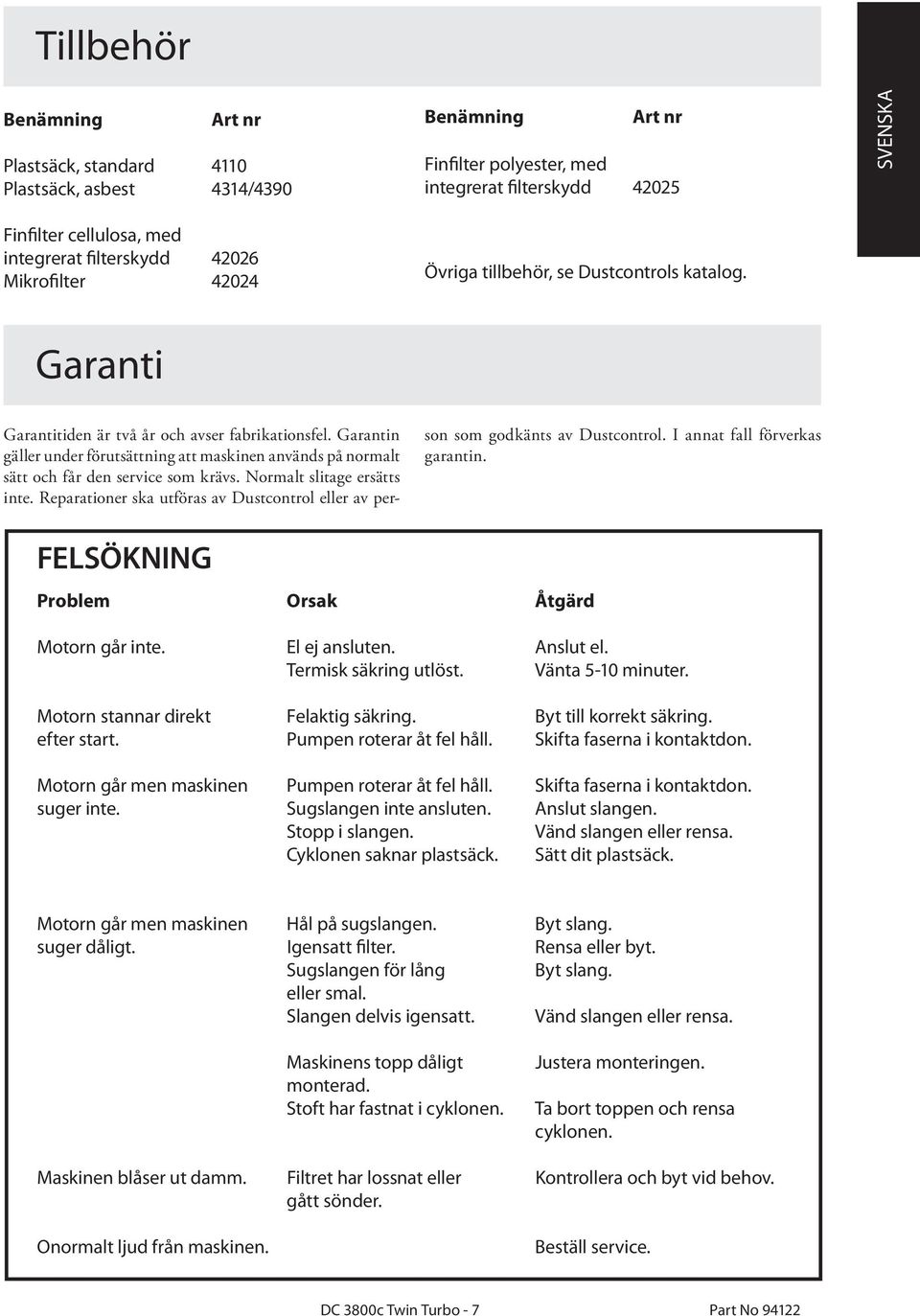

7 Tillbehör Benämning Art nr Plastsäck, standard 4110 Plastsäck, asbest 4314/4390 Benämning Art nr Finfilter polyester, med integrerat filterskydd SVENSKA Finfilter cellulosa, med integrerat filterskydd Mikrofilter Övriga tillbehör, se Dustcontrols katalog. Garanti Garantitiden är två år och avser fabrikationsfel. Garantin gäller under förutsättning att maskinen används på normalt sätt och får den service som krävs. Normalt slitage ersätts inte. Reparationer ska utföras av Dustcontrol eller av person som godkänts av Dustcontrol. I annat fall förverkas garantin. FELSÖKNING Problem Orsak Åtgärd Motorn går inte. El ej ansluten. Anslut el. Termisk säkring utlöst. Vänta 5-10 minuter. Motorn stannar direkt Felaktig säkring. Byt till korrekt säkring. efter start. Pumpen roterar åt fel håll. Skifta faserna i kontaktdon. Motorn går men maskinen Pumpen roterar åt fel håll. Skifta faserna i kontaktdon. suger inte. Sugslangen inte ansluten. Anslut slangen. Stopp i slangen. Vänd slangen eller rensa. Cyklonen saknar plastsäck. Sätt dit plastsäck. Motorn går men maskinen Hål på sugslangen. Byt slang. suger dåligt. Igensatt filter. Rensa eller byt. Sugslangen för lång Byt slang. eller smal. Slangen delvis igensatt. Vänd slangen eller rensa. Maskinens topp dåligt monterad. Stoft har fastnat i cyklonen. Justera monteringen. Ta bort toppen och rensa cyklonen. Maskinen blåser ut damm. Filtret har lossnat eller Kontrollera och byt vid behov. gått sönder. Onormalt ljud från maskinen. Beställ service. DC 3800c Twin Turbo - 7 Part No 94122

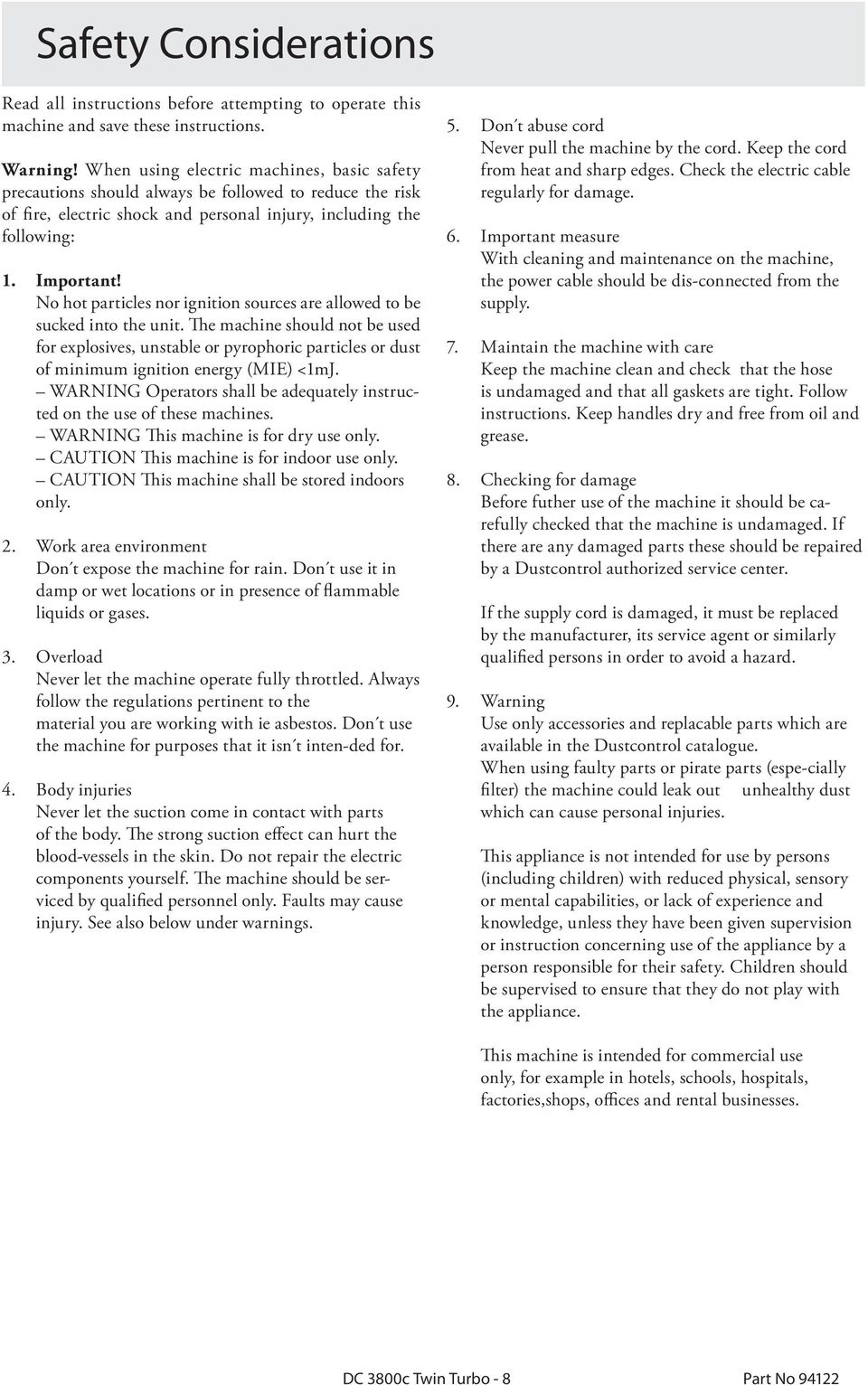

8 Safety Considerations Read all instructions before attempting to operate this machine and save these instructions. Warning! When using electric machines, basic safety precautions should always be followed to reduce the risk of fi re, electric shock and personal injury, including the following: 1. Important! No hot particles nor ignition sources are allowed to be sucked into the unit. The machine should not be used for explosives, unstable or pyrophoric particles or dust of minimum ignition energy (MIE) <1mJ. WARNING Operators shall be adequately instructed on the use of these machines. WARNING This machine is for dry use only. CAUTION This machine is for indoor use only. CAUTION This machine shall be stored indoors only. 2. Work area environment Don t expose the machine for rain. Don t use it in damp or wet locations or in presence of flammable liquids or gases. 3. Overload Never let the machine operate fully throttled. Always follow the regulations pertinent to the material you are working with ie asbestos. Don t use the machine for purposes that it isn t inten-ded for. 4. Body injuries Never let the suction come in contact with parts of the body. The strong suction effect can hurt the blood-vessels in the skin. Do not repair the electric components yourself. The machine should be serviced by qualified personnel only. Faults may cause injury. See also below under warnings. 5. Don t abuse cord Never pull the machine by the cord. Keep the cord from heat and sharp edges. Check the electric cable regularly for damage. 6. Important measure With cleaning and maintenance on the machine, the power cable should be dis-connected from the supply. 7. Maintain the machine with care Keep the machine clean and check that the hose is undamaged and that all gaskets are tight. Follow instructions. Keep handles dry and free from oil and grease. 8. Checking for damage Before futher use of the machine it should be carefully checked that the machine is un damaged. If there are any damaged parts these should be repaired by a Dustcontrol authorized service center. If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard. 9. Warning Use only accessories and replacable parts which are available in the Dustcontrol catalogue. When using faulty parts or pirate parts (espe-cially fi lter) the machine could leak out unhealthy dust which can cause personal injuries. This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance. This machine is intended for commercial use only, for example in hotels, schools, hospitals, factories,shops, offices and rental businesses. DC 3800c Twin Turbo - 8 Part No 94122

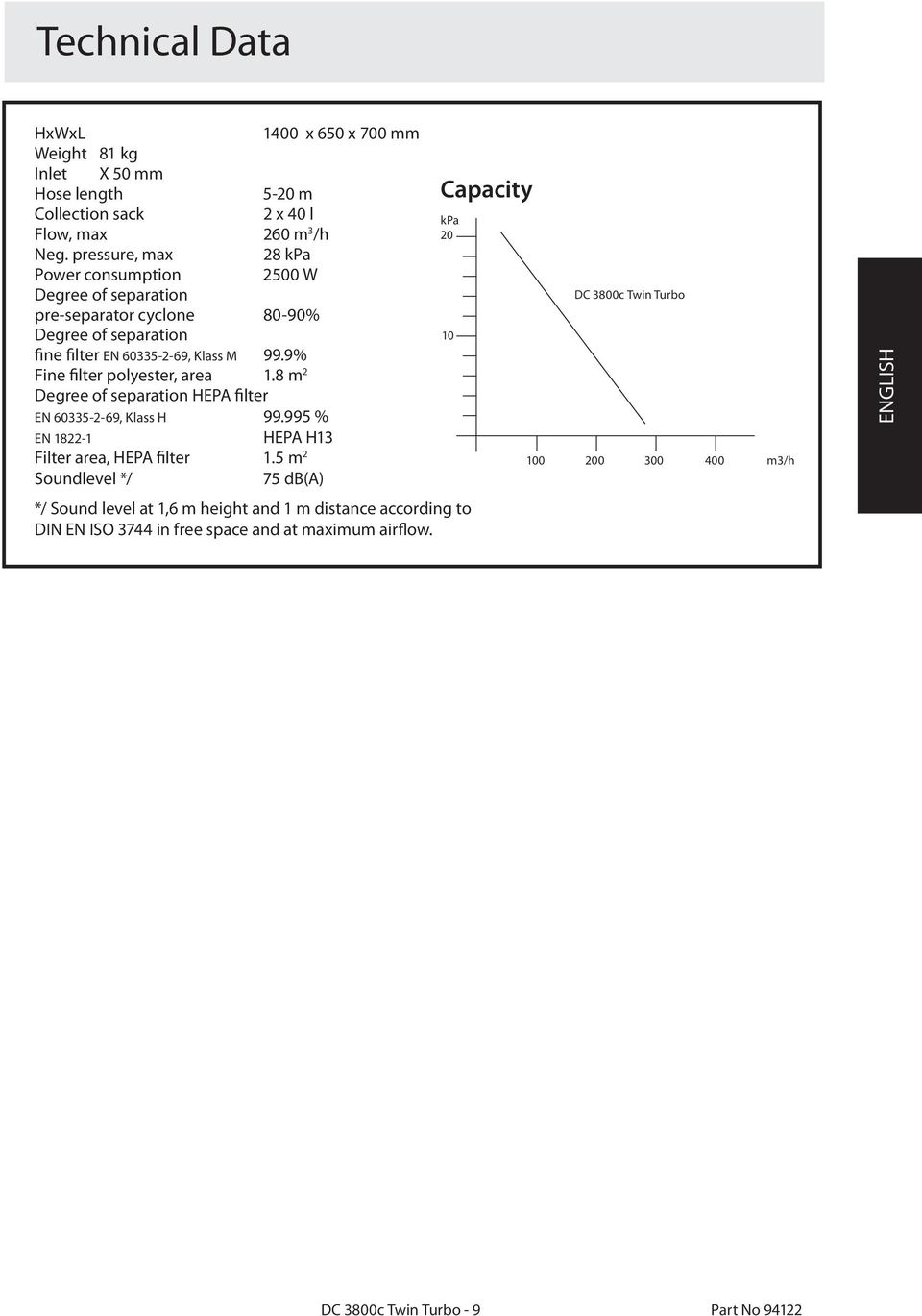

9 Technical Data HxWxL 1400 x 650 x 700 mm Weight 81 kg Inlet X 50 mm Hose length 5-20 m Collection sack 2 x 40 l Flow, max 260 m 3 /h Neg. pressure, max 28 kpa Power consumption 2500 W Degree of separation pre-separator cyclone 80-90% Degree of separation fine filter EN , Klass M 99.9% Fine filter polyester, area 1.8 m 2 Degree of separation HEPA filter EN , Klass H % EN HEPA H13 Filter area, HEPA filter 1.5 m 2 Soundlevel */ 75 db(a) kpa 20 */ Sound level at 1,6 m height and 1 m distance according to DIN EN ISO 3744 in free space and at maximum airflow. Capacity 10 DC 3800c Twin Turbo m3/h ENGLISH DC 3800c Twin Turbo - 9 Part No 94122

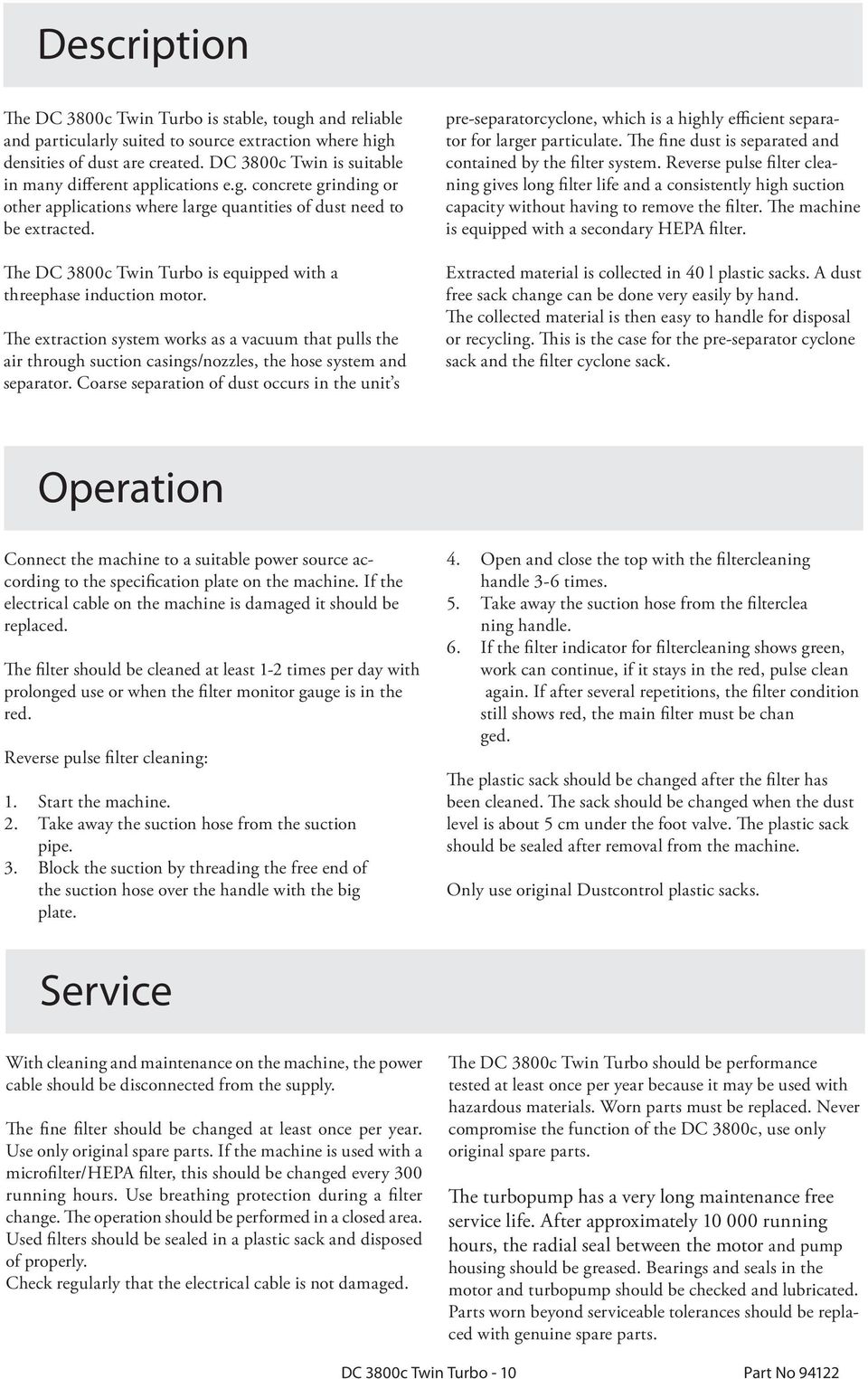

10 Description The DC 3800c Twin Turbo is stable, tough and reliable and particularly suited to source extraction where high densities of dust are created. DC 3800c Twin is suitable in many different applications e.g. concrete grinding or other applications where large quantities of dust need to be extracted. The DC 3800c Twin Turbo is equipped with a threephase induction motor. The extraction system works as a vacuum that pulls the air through suction casings/nozzles, the hose system and separator. Coarse separation of dust occurs in the unit s pre-separatorcyclone, which is a highly efficient separator for larger particulate. The fine dust is separated and contained by the fi lter system. Reverse pulse fi lter cleaning gives long fi lter life and a consistently high suction capacity without having to remove the fi lter. The machine is equipped with a secondary HEPA fi lter. Extracted material is collected in 40 l plastic sacks. A dust free sack change can be done very easily by hand. The collected material is then easy to handle for disposal or recycling. This is the case for the pre-separator cyclone sack and the fi lter cyclone sack. Operation Connect the machine to a suitable power source according to the specification plate on the machine. If the electrical cable on the machine is damaged it should be replaced. The fi lter should be cleaned at least 1-2 times per day with prolonged use or when the fi lter monitor gauge is in the red. Reverse pulse fi lter cleaning: 1. Start the machine. 2. Take away the suction hose from the suction pipe. 3. Block the suction by threading the free end of the suction hose over the handle with the big plate. 4. Open and close the top with the fi ltercleaning handle 3-6 times. 5. Take away the suction hose from the fi lterclea ning handle. 6. If the fi lter indicator for fi ltercleaning shows green, work can continue, if it stays in the red, pulse clean again. If after several repetitions, the fi lter condition still shows red, the main fi lter must be chan ged. The plastic sack should be changed after the fi lter has been cleaned. The sack should be changed when the dust level is about 5 cm under the foot valve. The plastic sack should be sealed after removal from the machine. Only use original Dustcontrol plastic sacks. Service With cleaning and maintenance on the machine, the power cable should be disconnected from the supply. The fi ne fi lter should be changed at least once per year. Use only original spare parts. If the machine is used with a microfi lter/hepa fi lter, this should be changed every 300 running hours. Use breathing protection during a fi lter change. The operation should be performed in a closed area. Used fi lters should be sealed in a plastic sack and disposed of properly. Check regularly that the electrical cable is not damaged. The DC 3800c Twin Turbo should be performance tested at least once per year because it may be used with hazardous materials. Worn parts must be replaced. Never compromise the function of the DC 3800c, use only original spare parts. The turbopump has a very long maintenance free service life. After approximately running hours, the radial seal between the motor and pump housing should be greased. Bearings and seals in the motor and turbopump should be checked and lubricated. Parts worn beyond serviceable tolerances should be replaced with genuine spare parts. DC 3800c Twin Turbo - 10 Part No 94122

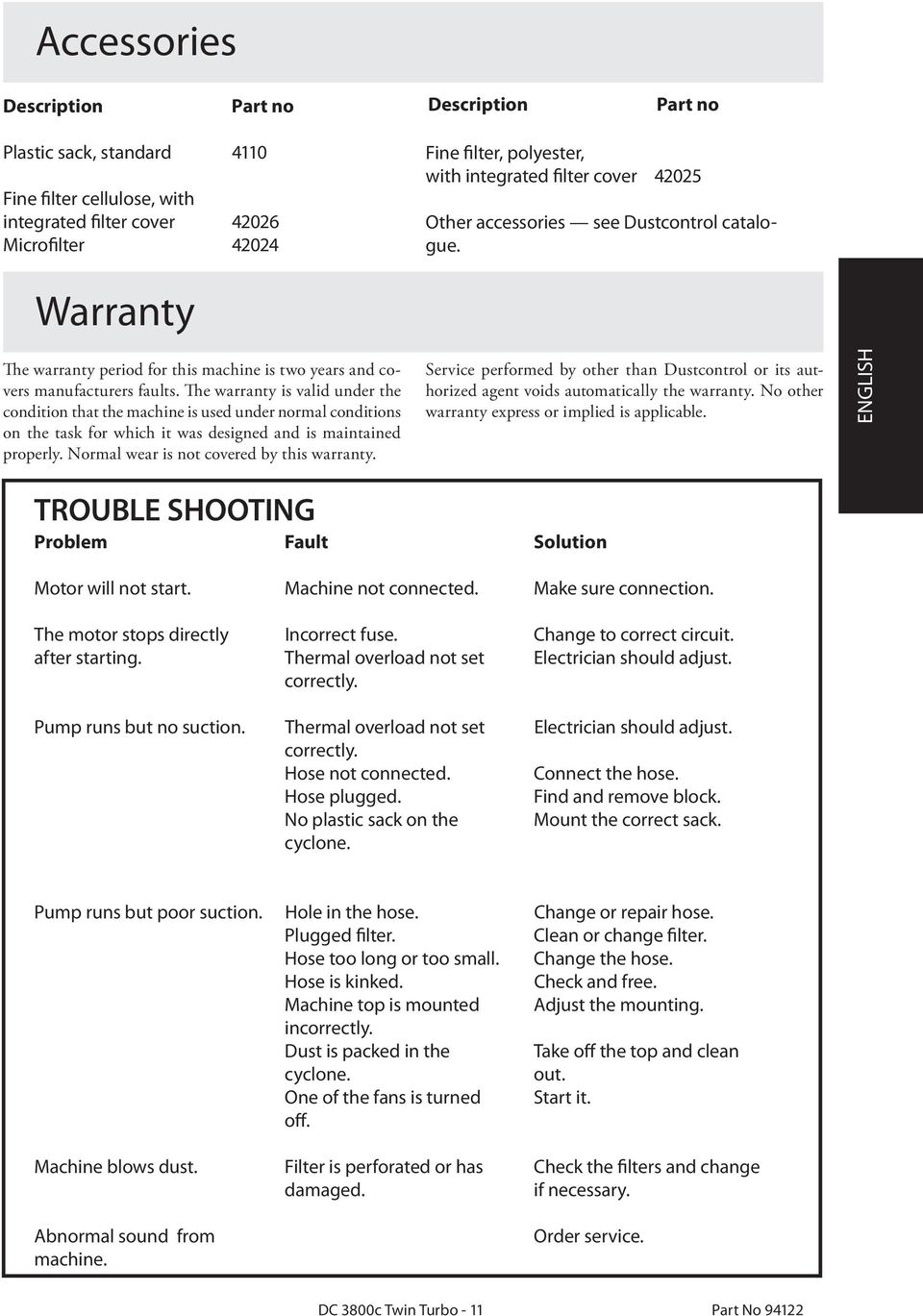

11 Accessories Description Part no Description Part no Plastic sack, standard 4110 Fine filter cellulose, with integrated filter cover Microfilter Fine filter, polyester, with integrated filter cover Other accessories see Dustcontrol catalogue. Warranty The warranty period for this machine is two years and covers manufacturers faults. The warranty is valid under the condition that the machine is used under normal conditions on the task for which it was designed and is maintained properly. Normal wear is not covered by this warranty. Service performed by other than Dustcontrol or its authorized agent voids automatically the warranty. No other warranty express or implied is applicable. ENGLISH TROUBLE SHOOTING Problem Fault Solution Motor will not start. Machine not connected. Make sure connection. The motor stops directly Incorrect fuse. Change to correct circuit. after starting. Thermal overload not set Electrician should adjust. correctly. Pump runs but no suction. Thermal overload not set Electrician should adjust. correctly. Hose not connected. Connect the hose. Hose plugged. Find and remove block. No plastic sack on the Mount the correct sack. cyclone. Pump runs but poor suction. Hole in the hose. Change or repair hose. Plugged filter. Clean or change filter. Hose too long or too small. Change the hose. Hose is kinked. Check and free. Machine top is mounted Adjust the mounting. incorrectly. Dust is packed in the Take off the top and clean cyclone. out. One of the fans is turned Start it. off. Machine blows dust. Filter is perforated or has Check the filters and change damaged. if necessary. Abnormal sound from machine. Order service. DC 3800c Twin Turbo - 11 Part No 94122

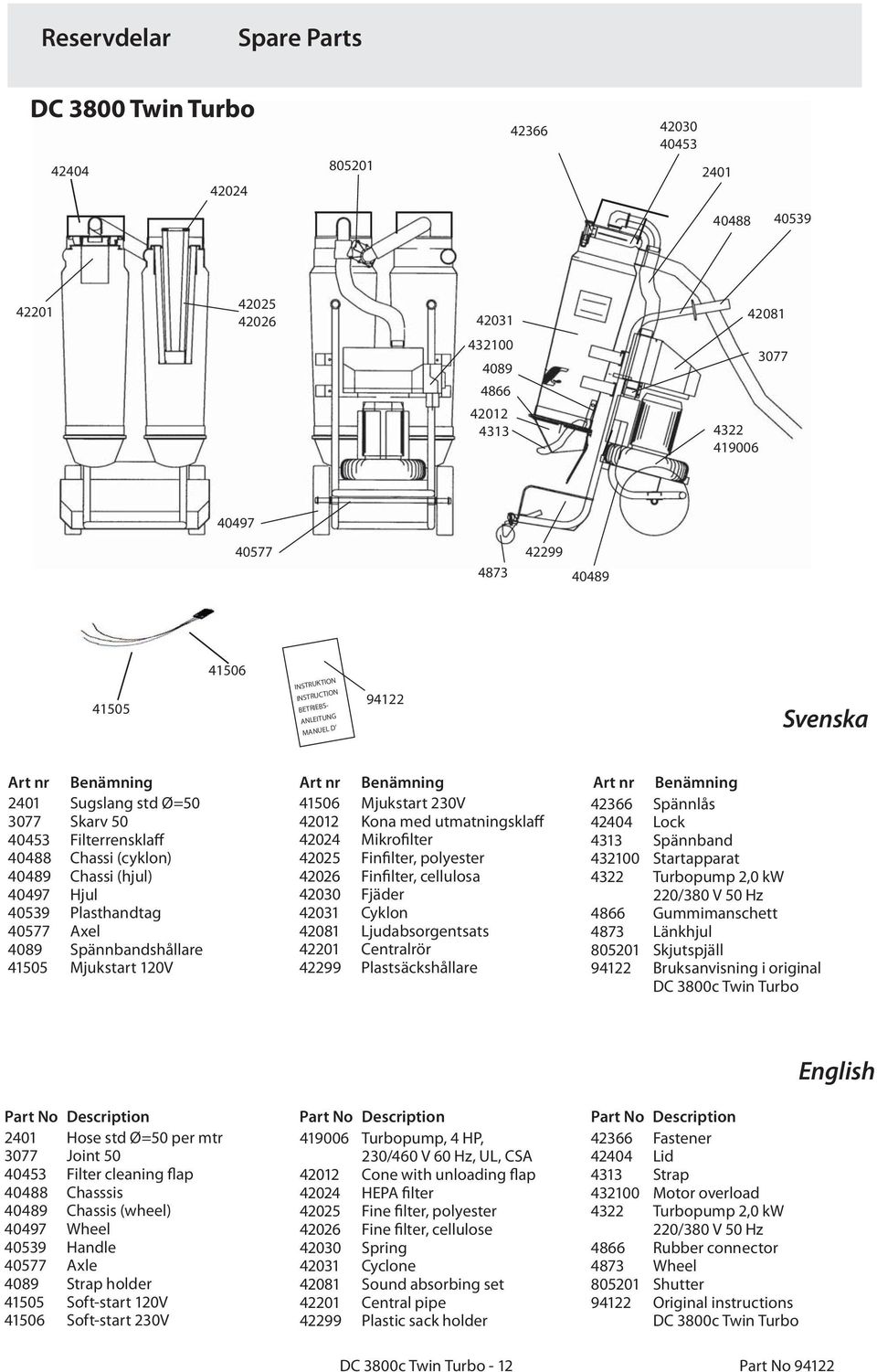

12 Reservdelar Spare Parts DC 3800 Twin Turbo INSTRUKTION INSTRUCTION BETRIEBS- ANLEITUNG MANUEL D Svenska Art nr Benämning Art nr Benämning Art nr Benämning 2401 Sugslang std Ø= Mjukstart 230V Spännlås 3077 Skarv Kona med utmatningsklaff Lock Filterrensklaff Mikrofilter 4313 Spännband Chassi (cyklon) Finfilter, polyester Startapparat Chassi (hjul) Finfilter, cellulosa 4322 Turbopump 2,0 kw Hjul Fjäder 220/380 V 50 Hz Plasthandtag Cyklon 4866 Gummimanschett Axel Ljudabsorgentsats 4873 Länkhjul 4089 Spännbandshållare Centralrör Skjutspjäll Mjukstart 120V Plastsäckshållare Bruksanvisning i original DC 3800c Twin Turbo Part No Description Part No Description Part No Description 2401 Hose std Ø=50 per mtr Turbopump, 4 HP, Fastener 3077 Joint /460 V 60 Hz, UL, CSA Lid Filter cleaning flap Cone with unloading flap 4313 Strap Chasssis HEPA filter Motor overload Chassis (wheel) Fine filter, polyester 4322 Turbopump 2,0 kw Wheel Fine filter, cellulose 220/380 V 50 Hz Handle Spring 4866 Rubber connector Axle Cyclone 4873 Wheel 4089 Strap holder Sound absorbing set Shutter Soft-start 120V Central pipe Original instructions Soft-start 230V Plastic sack holder DC 3800c Twin Turbo English DC 3800c Twin Turbo - 12 Part No 94122

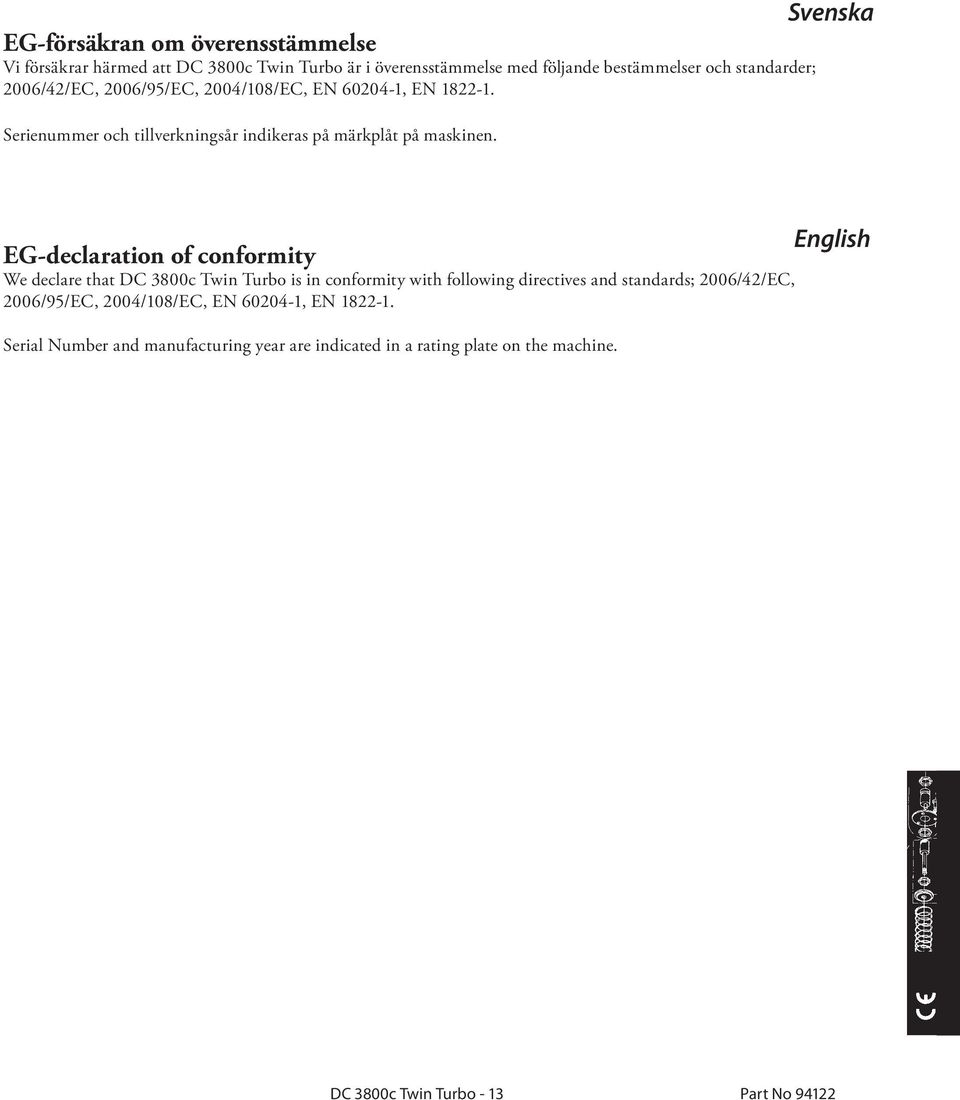

13 Svenska EG-försäkran om överensstämmelse Vi försäkrar härmed att DC 3800c Twin Turbo är i överensstämmelse med följande bestämmelser och standarder; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN , EN Serienummer och tillverkningsår indikeras på märkplåt på maskinen. English EG-declaration of conformity We declare that DC 3800c Twin Turbo is in conformity with following directives and standards; 2006/42/EC, 2006/95/EC, 2004/108/EC, EN , EN Serial Number and manufacturing year are indicated in a rating plate on the machine. DC 3800c Twin Turbo - 13 Part No 94122
