1 Utredning på del av Hamburgsund 2:2 Frivillig arkeologisk utredning Hamburgsund 2:2, Tanums socken och kommun Håkan Petersson Bohusläns museum Rapport 2009:35

2

3 Redovisning av utförd arkeologisk undersökning Fält med grå bakgrund och fet ram är obligatoriska för redovisning till FMIS. För anvisningar, klicka på rubrikerna och länkar på sidan 2. Geografiska och administrativa uppgifter Län Västra Götaland Kommun Tanum Socken/Stad Kartblad Kville/Hamburgsund 9A0h Landskap Bohuslän Fastighet/kvarter Hamburgsund 2:2 Beslutande länsstyrelse Länsstyrelsens dnr Beslut enligt KML Datum för beslut Undersökningens art och omfattning Undersökarens dnr/projektnr NOK /D285 Undersökande/ansvarig organisation Bohusläns museum Uppdragsgivare/exploatör Jan Olsson, fastighetsägare Typ av undersökning/åtgärd Särskild utredning Ansvarig person Håkan Petersson/Matthew Gainsford Antal arbetsdagar Beräknad rapporttid 4 4 Fältarbetstid start Fältarbetstid slut Typ av exploatering Detaljplan Total faktisk kostnad kr Beräknat Undersökt Yta, ext (m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt (m) Timmar, grov Timmar, arkeolog 59 Yta, ext (m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt (m) Timmar, grov Timmar, arkeolog 43 Timmar, maskin 8 Timmar, maskin 8 Berörda RAÄ-nr/tillfällig arbetsidentitet (objektnr) Datering Rapport inkommer senare Ja Nej Sammanfattning av undersökningsresultaten och förslag till fortsatta åtgärder Sammanfattning av undersökningsresultaten Utredning på del av Hamburgsund 2:2 Inför planering av bostadsbyggnation och byggandet av en marina inom fastigheten Hamburgsund 2:2, Tanum kommun, fick Bohusläns museum i uppdrag att utföra en frivillig arkeologisk utredning. Arbetet genomfördes under tre dagar i augusti månad 2009, varav två dagar genomfördes på land och en dag i form av en marinarkeologisk utredning av den havsvik som finns i områdets norra del. Ansvariga för utredningen var Håkan Petersson (landdel) & Matthew Gainsford (vattendel). Resultat På landsidan påträffades tre stenbrott, som ej bedömdes vara fasta fornlämningar, utan moderna stenbrott. Den marinarkeologiska utredningen av ny marina i område 2 gav inget av antikvariskt intresse. Förslag till fortsatta åtgärder Ur antikvariskt intresse påträffades enbart tre stenbrott, vilka bedömdes som moderna. Dessa har dock mätts in digitalt och fotograferats. Materialet förvaras på Bohusläns museum. I övrigt finner Bohusläns museum att inga ytterligare åtgärder krävs. (Underskrift) (Datum) Version

4 Uppgifter om lägesbestämning Mätmetod Kommentar kring inmätning RTK Skala Medelfel vid inmätning Anvisning för leverans av lägesuppgifter till RAÄ Anvisning för leverans av lägesuppgifter till länsstyrelse Anvisning för objekttabell för enkel lämningstyp Anvisning för objekttabell för sammansatt lämningstyp Anvisning för antikvarisk bedömning, skadestatus och undersökningsstatus Anvisning för beskrivning Anvisningar för bilaga Objekttabell för särskild utredning Konatktpersoner RAÄ: Agneta Åkermark Kraft, tel , e-post Carina Örneklint Berg, tel , e-post Version

5 Objekttabell för sammansatt lämningstyp Vid särskild utredning och vid undersökning som omfattar många olika objekt kan istället bilagan Objekttabell för särskild utredning användas, där samtliga objekt redovisas i samma tabell. RAÄ-nr Tillfällig arbetsid. (obj.nr) Osäker position Osäker utbredning Lägsta nivå (möh) Högsta nivå (möh) Ja Nej Ja Nej Antikvarisk bedömning Skadestatus Undersökningsstatus Ej kulturhistorisk lämning Skadad Ej undersökt Antal Sammansatt lämningstyp 1 Antal Ingående lämningstyp 1 Brott/täkt Granit Antal Ingående lämningstyp 1 Brott/täkt Granit Antal Ingående lämningstyp 1 Brott/täkt Granit Antal Ingående lämningstyp Antal Ingående lämningstyp Beskrivning Tre moderna mindre stenbrott påträffades och mättes in samt fotograferades. Version

6 Komplettering till redovisning av utförd arkeologisk undersökning Dnr: NOK /Pnr: D285 Omslagsbild: Marcus Andersson UTREDNING PÅ DEL AV HAMBURGSUND 2:2 Bakgrund Inför planering av bostadsbyggnation och anläggandet av en marina inom fastigheten Hamburgsund 2:2, Tanums kommun, fick Bohusläns museum i uppdrag att utföra en frivillig arkeologisk utredning. Arbetet genomfördes under tre dagar i augusti månad 2009, varav två dagar genomfördes på land och 1 dag i form av en marinarkeologisk utredning av den havsvik som finns i områdets norra del. Ansvariga för utredningen var Håkan Petersson (landdel) & Matthew Gainsford (vattendel). Landskap och topografi Området som ligger ibland redan befintlig bebyggelse kännetecknas av en nord sydgående dalgång ner mot havet i norr mellan höjdryggar söder, väster och öster om dalgången. Utredningsområdet utgörs främst av hällmark. De norra delarna intill den utredda marinan (område 2 på karta) består av en låglänt gräsbevuxen nord sydlig dalgång. Inom övriga mindre områden (område 3 och 4) består marken av skogsklädda före detta åkerytor. I områdets västra delar (område 1) finns också en mindre damm uppe på berget. Metod Området på land inventerades tillsammans med uppdragsgivare, varefter områden med möjlighet för forn och kulturlämningar identifierades. Dessa utreddes genom att ett flertal sökschakt drogs i område 2, 3 och 4. I område 1 grävdes provgropar på misstänkta lägen. Den marinarkeologiska utredningen bestod i stort av att området där flytbryggorna skall anläggas avsöktes okulärt av dykande arkeologer med hjälp av undervattensscooter. Det avsökta området motsvarar ungefär två tredjedelar av det vattenområde som omfattas av detaljplanen. Områden som var för grunda för dykning avsöktes okulärt från land. Ingen provgropsgrävning utfördes. All dykning utfördes med navelsträng och dykskötare i enlighet med Arbetsmiljöverkets föreskrifter rörande yrkesmässig dykning (AFS 1993:57) och den dykpraxis som utarbetats vid Bohusläns museum. Resultat På landsidan påträffades tre moderna stenbrott. Den marinarkeologiska utredningen av ny marina i område 2 gav inget av antikvariskt intresse. Område 1 I område 1 påträffades tre kulturhistoriska lämningar i form av stenbrott i delområde 1 (jmf. karta 2). Alla tre bedöms som moderna utifrån borrhålen och mättes in digitalt och fotograferades. I övriga delar påträffades inget av antikvariskt intresse.

7 Område 2 I område två söktes efter möjliga boplatslämningar eller rester efter en så kallad landningsplats (plats där båtarna drogs upp på land) från förhistorisk tid och eventuella kulturhistoriska lämningar i form av grunder från byggnader eller dylikt. Schakten intill stranden i norr visade på en geologisk transgression då lagerföljden i de strandnära schakten visade på två grå vita sjösandslager med snäckmaterial med ett mellanliggande gulbrunt sandigt lager. Detta bedömdes emellertid sakna antikvariskt intresse, eftersom inget forntida eller kulturhistoriskt material påträffades. Den marinarkeologiska utredningen påträffade inga lämningar av antikvariskt intresse. Däremot påträffades recenta föremål som har dumpats eller tappats från båtarna vilka använder hamnen. Totalt utreddes ett område av cirka kvadratmeters storlek. Område 3 och 4 Utredningen gällde förtätning av befintligt fastighetsbestånd på två mindre ytor. Bägge var bevuxna med träd. I område tre drogs ett flertal schakt i en igenväxt åkeryta. Det gav dock inget resultat. I område 4 som låg intill ett högt, fanns misstanke om vistelseplats med kokgropar och härdar från främst förhistorisk tid. Det gav dock inget resultat och området visade sig till stora delar vara vattensjukt särskilt ner mot befintlig bäck som rann igenom området. Förslag på fortsatta åtgärder Ur antikvariskt intresse påträffades enbart tre stenbrott, vilka bedömdes som moderna. Dessa har dock mätts in digitalt och fotograferats. Materialet förvaras på Bohusläns museum. I övrigt finner Bohusläns museum att inga ytterligare åtgärder är krävs. Uddevalla FD Håkan Petersson Bohusläns museum Bilagor BILAGA 1: Översiktkarta över utredningsområdet, skala 1:200 BILAGA 2: Karta över delområde 1, skala 1:800 BILAGA 3: Karta över delområde 2, skala 1:800 BILAGA 4: Karta över delområde 3 och 4, skala 1:800 BILAGA 5: Schakttabell

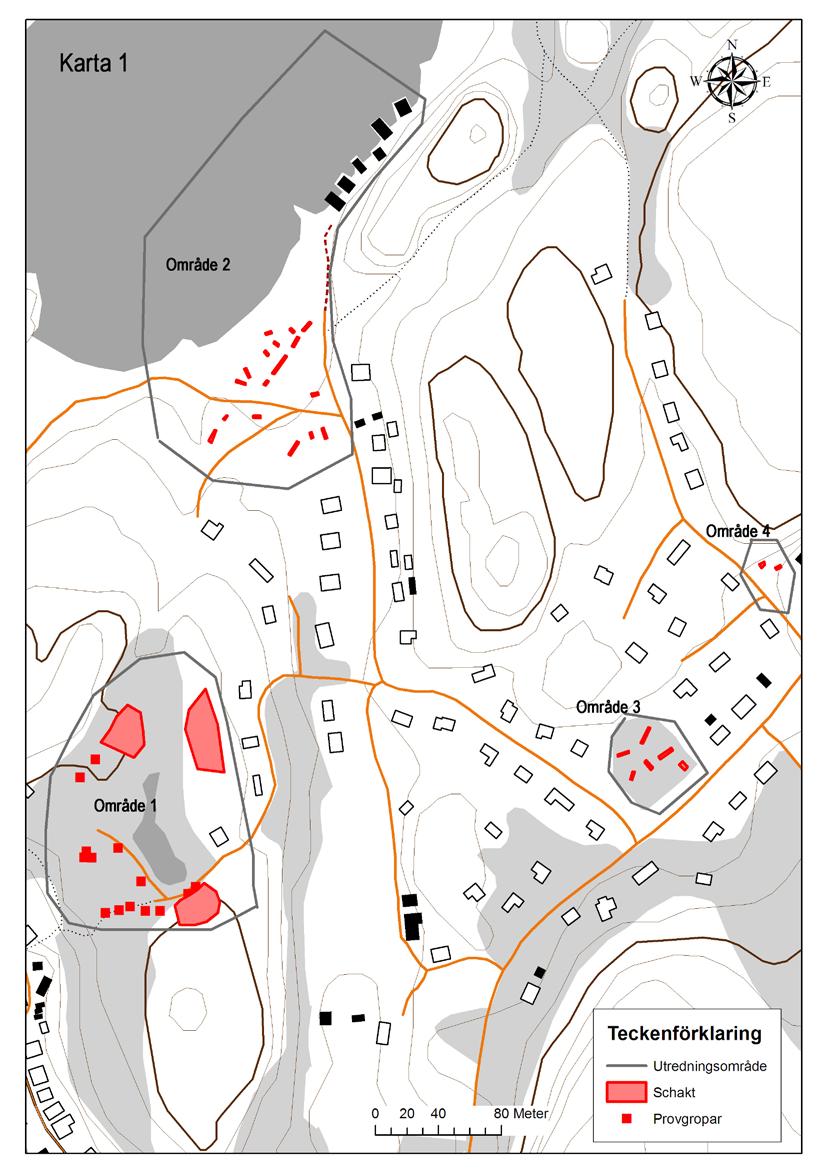

8 BILAGA 1: Översiktk ar ta över utredningsområdet, sk ala 1:200 Godkänd ur sekretessynpunkt för spridning. Lantmäteriverket Dnr /2336.

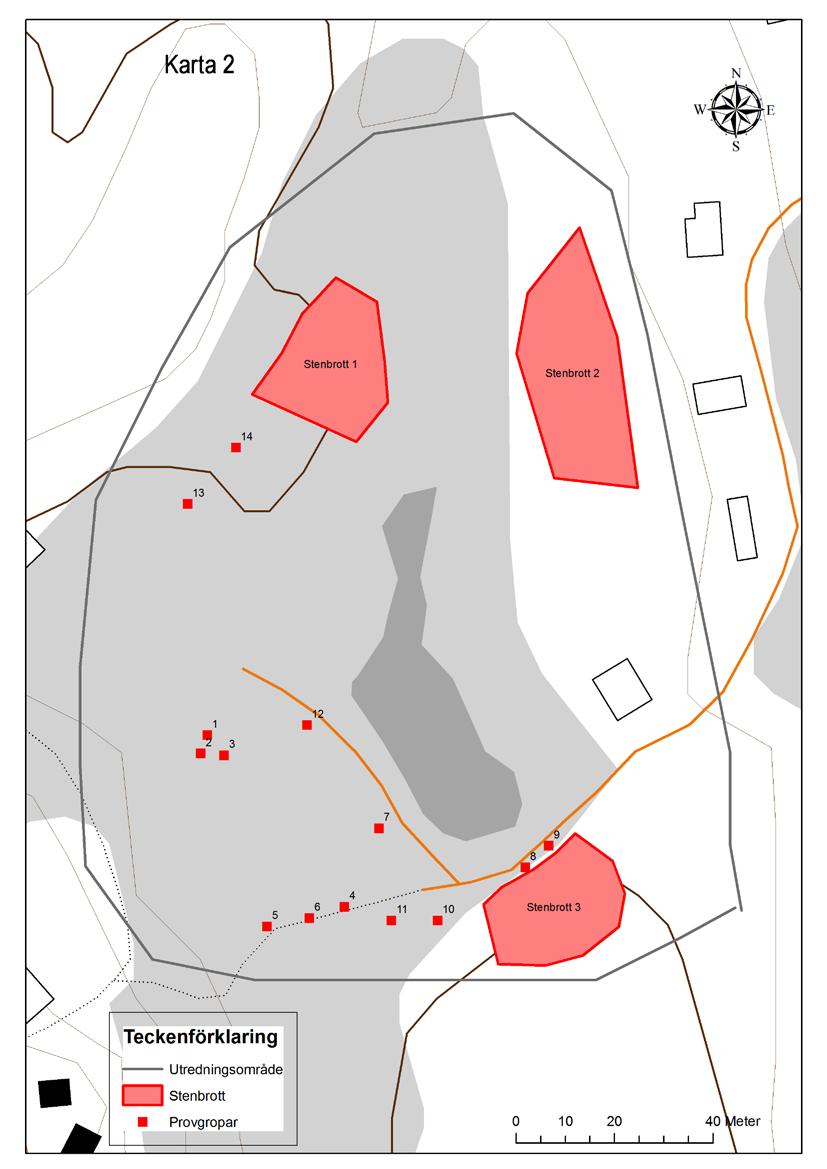

9 BILAGA 2: Kar ta över delområde 1, sk ala 1:800 Godkänd ur sekretessynpunkt för spridning. Lantmäteriverket Dnr /2336.

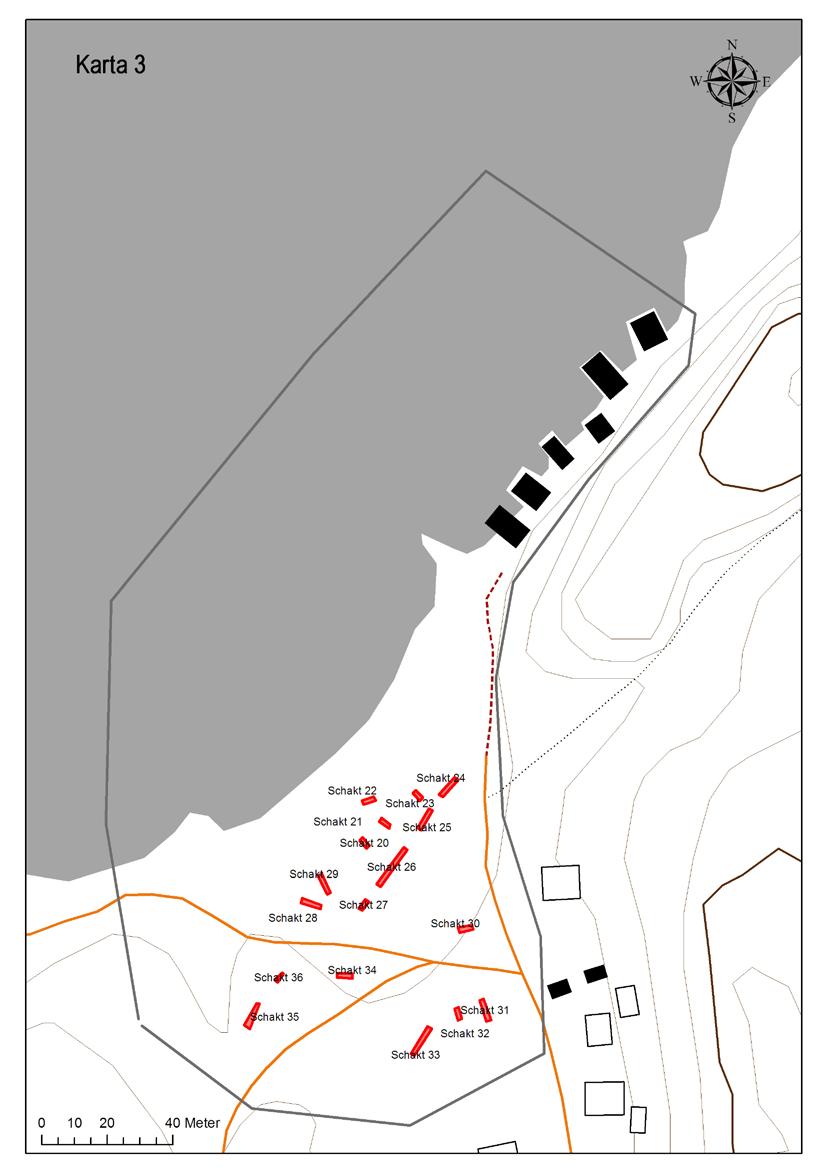

10 BILAGA 3: Kar ta över delområde 2, sk ala 1:800 Godkänd ur sekretessynpunkt för spridning. Lantmäteriverket Dnr /2336.xxx.

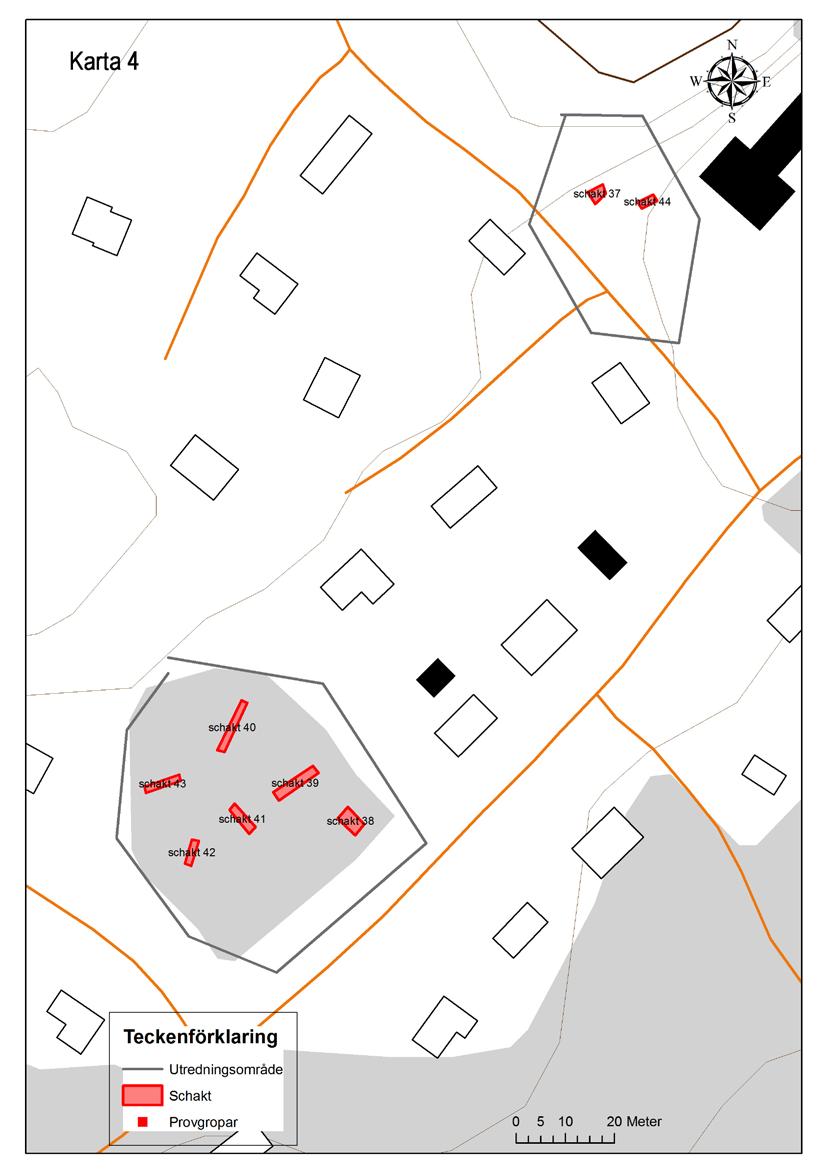

11 BILAGA 4: Karta över delområde 3 och 4, skala 1:800 Godkänd ur sekretessynpunkt för spridning. Lantmäteriverket Dnr /2336.

12 BILAGA 5: Schakttabell Id Djup (m) Beskrivning Kommentar pg 1 0,20 Torv/förna, Svartgrå fuktig till vått bergskross/grus Hällmark, skrevor pg 2 0,15 Torv/förna, Svartgrå fuktig till vått bergskross/grus Hällmark, skrevor pg 3 0,15 Torv/förna, Svartgrå fuktig till vått bergskross/grus Hällmark, skrevor pg 4 0,15 Torv/förna, Svartgrå fuktig till vått bergskross/grus Hällmark, skrevor pg 5 0,20 Torv/förna, Svartgrå fuktig till vått bergskross/grus pg 6 0,20 Torv/förna, Svartgrå fuktig till vått bergskross/grus pg 7 0,20 Torv/förna, Svartgrå fuktig till vått bergskross/grus pg 8 0,15 Förna, humös grått grus Inlagt manuellt pg 9 0,10 Förna, moränsten, block Inlagt manuellt pg 10 0,10 Förna, moränsten, block Inlagt manuellt pg 11 0,10 Förna, moränsten, block Inlagt manuellt pg 12 0,15 Förna, brun sand o sten, moränblock pg 13 0,05 Förna, sten Inlagt manuellt pg 14 0,05 Förna, sten Inlagt manuellt schakt 20 1,00 0-0,1 Matjord; 0,1-0,4 gul sand; 0,4-0,45 gul sand med sten; 1,0- grå lerinblandad sand schakt 21 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 22 1,00 0-0,1 matjord; 0,1-0,4 grå sand snäckskal; 0,4-0,45 g:a markhorrisont, matjord, rötter; 0,45-1 gul sand; 1- grå sand, snäckskal schakt 23 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 24 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 25 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 26 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 27 0,30 0-0,1 Matjord; 0,1-0,3 gul sand schakt 28 0,10 0-0,1 matjord; 0,1- gråvit lerig sand schakt 29 0,10 0-0,1 matjord; 0,1- gråvit lerig sand schakt 30 1,00 0-0,05 grässvål; 0,05-0,4 gul sand; 0,4-1 vitgul sand med knytnävstora stenar; 1- vitgrå sand med snäckskal schakt 31 1,00 0-0,05 grässvål; 0,05-0,4 gul sand; 0,4-1 vitgul sand med knytnävstora stenar; 1- vitgrå sand med snäckskal schakt 32 1,00 0-0,05 grässvål; 0,05-0,4 gul sand; 0,4-1 vitgul sand med knytnävstora stenar; 1- vitgrå sand med snäckskal schakt 33 1,00 0-0,05 grässvål; 0,05-0,4 gul sand; 0,4-1 vitgul sand med knytnävstora stenar; 1- vitgrå sand med snäckskal schakt 34 1,00 0-0,05 grässvål; 0,05-0,4 gul sand; 0,4-1 vitgul sand med knytnävstora stenar; 1- vitgrå sand med snäckskal schakt 35 0,05 0-0,05 förna; 0,05- gul sand med sten schakt 36 0,05 0-0,05 förna; 0,05- gul sand med sten schakt 37 0,40 0-0,05 Förna; 0,05-0,2 matjord; 0,2- gul lerig sand med sten schakt 38 0,40 0-0,05 Förna; 0,05-0,2 matjord; 0,2- gul lerig sand med sten schakt 39 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten schakt 40 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten schakt 41 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten Inlagt manuellt schakt 42 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten Inlagt manuellt schakt 43 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten Inlagt manuellt schakt 44 0,40 0-0,05 förna; 0,05-0,15 torvig matjord; 0,15-0,4 gulbrun grov sand med sten Inlagt manuellt Stenbrott 1 Stenbrott 2 Stenbrott 3 Inlagt manuellt
