Arkeologisk utredning inför planerad nedgrävning av fiberkabel efter väg E 45

Transkript

1 Arkeologisk utredning inför planerad nedgrävning av fiberkabel efter väg E 45 rörande Häggenås 58:1, Lit 23:1 och Lit 52:4 Häggenås och Lits socknar, Östersunds kommun, Jämtlands län Karl-Johan Olofsson RAPPORT JAMTLI 2016:5 ISSN

2 Utgivning och distribution: Jamtli Box Östersund Tel Fax Jamtli 2016 Kartmaterial Lantmäteriet. Ärende nr MS 2006/02204 Redigering och layout: av framsida: Robert Datmo, Jamtli ISSN

3 Innehållsförteckning Bakgrund 3 Syfte och frågeställning 4 Metodval 4 Medgivande att sprida dokumentationen 4 Målgrupper 4 Personal 4 Internt kvalitetssäkringssystem och egenkontroll 4 Resultat 5 Häggenås 58:1, fångstgropssystem 5 Lit 23:1, fångstgropssystem 7 Lit 52:4, fångstgrop 9 Referenser 10 Tekniska och administrativa uppgifter 10 Bilaga

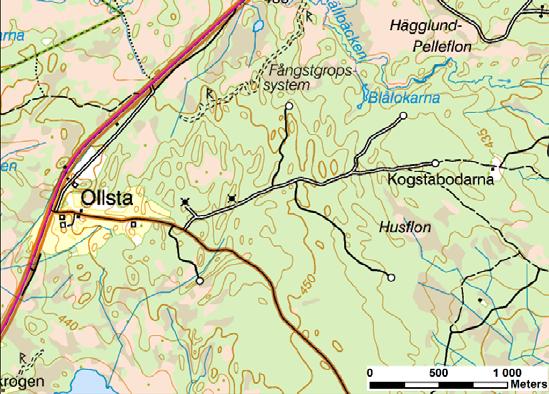

4 Bakgrund Utredningen föranleds av att TeliaSonera Skanova Access AB genom sitt ombud WSP Sverige AB inkommit med en ansökan om tillstånd för ingrepp i fornlämning enligt 2 kap kulturmiljölagen (1988:950). I samband med planerad nedgrävning av fiberkabel längs med E45 norr om Östersund kommer tre fornlämningslokaler att beröras. Med anledning av de planerade åtgärderna efter riksväg E45 har Stiftelsen Jamtli enligt beslut ( ) av Länsstyrelsen i Jämtlands län utfört en arkeologisk utredning inom berört område. De berörda fornlämningarna (fig. 1) är fångstgropssystemet Häggenås 58:1, fångstgropssystemet Lit 23:1 och fångstgrop Lit 52:4, samtliga belägna i Östersunds kommun. Fig. 1. Översiktskarta med de berörda lämningarna. 3

5 Syfte och frågeställning Syftet med undersökningarna var att vid samtliga lokaler, i första hand utreda om fångstgropen/fångstgropssystemet kommer att påverkas av den projekterade fiberkabeldragningen. På grund av utredningens ringa omfång sammanfaller den primära frågeställningen med syftet. Metodval Inledningsvis gjordes en arkivgenomgång för att utröna om tidigare undersökningar har berört ovanstående fornlämningar. I fält mättes de aktuella fornlämningslokalerna in med GPS och fältdator med digitalt ortofoto. Detta för att få fångstgroparnas exakta positioner. Beträffande fångstgropar i fångstgropssystemen mättes bara de fångstgropar som låg närmast den planerade fiberkabeln. Samtliga inmätta fångstgropar markerades med fornlämningsband. Medgivande att sprida dokumentationen Jamtli har inget att erinra mot att staten framställer och sprider dokumentationen. Målgrupper Målgrupper för utredningen är främst Länsstyrelsen och Trafikverket. Resultaten kommer att utgöra besluts- och planeringsunderlag. Personal Arbetet har utförts av antikvarie Karl-Johan Olofsson vid Jamtli. Internt kvalitetssäkringssystem och egenkontroll Huvudansvarig för uppdragsverksamheten på Jamtli är 1:e antikvarie Björn Olofsson. I arbetsuppgifterna ingår rapportering, administration och ekonomi. Ämnesansvarig för arkeologi på Jamtli är 1:e antikvarie/chefsarkeolog Anders Hansson. I arbetsuppgifterna ingår bland annat uppföljning av utrednings- och undersökningsplaner samt uppföljning av fält- respektive rapportarbete. Vid större eller mer komplicerade undersökningar tillskapas vetenskaplig referensgrupp eller tillsätts utomstående referensperson. Vid mindre uppdrag (detta uppdrag räknas som mindre) sker egen kvalitetskontroll genom avprickning av varje enskilt moment och kontroll mot uppskattad tidsåtgång i undersöknings- eller utredningsplan. 4

6 Ansvarsfördelning: Uppdragsansvarig: 1:e antikvarie Björn Olofsson, stiftelsen Jamtli. Tel nr , Projektansvarig uppdragstagare: antikvarie Karl-Johan Olofsson, stiftelsen Jamtli. Tel nr Mail. Under arbetet har inga avvikelser från utredningsplanen varit aktuella. Resultat Häggenås 58:1, fångstgropssystem Fig. 2. Översiktskarta. Det berörda fångstgropssystemet markerad med röd begränsning. 5

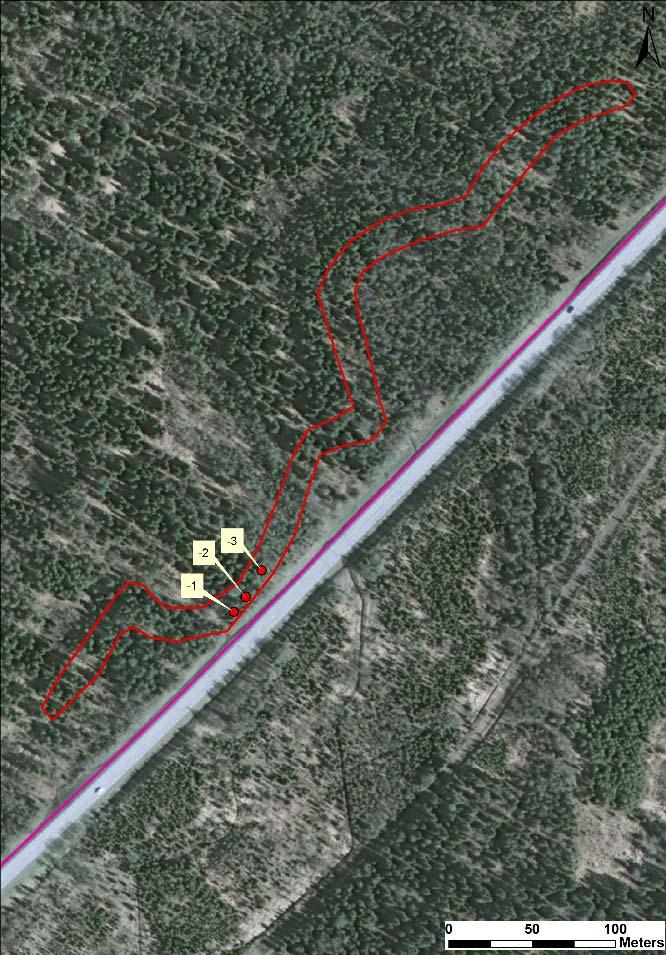

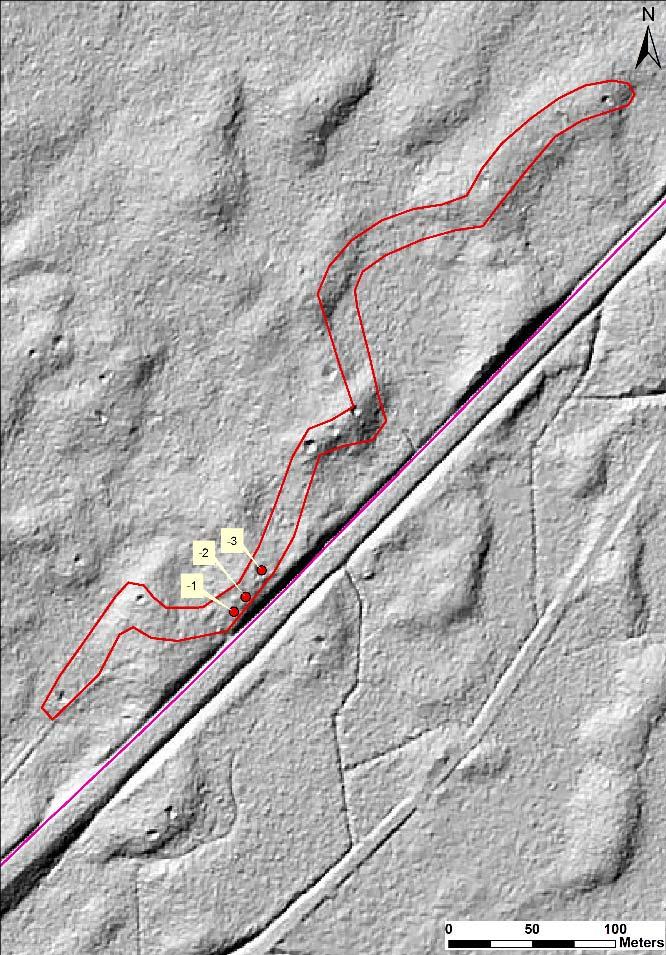

7 Fig. 2 och fig. 3 visar de tre fångstgroparna i fångstgropssystemet Häggenås 58:1 som är belägna närmast E 45. Fångstgrop -1 är belägen 3 m NV om baksläntens krön (vägområdet) och 9 m NV om vägkant. Fångstgrop -2 är belägen 4 m NV om baksläntens krön (vägområdet). Fångstgrop -3 är belägen 12 m NV om baksläntens krön (vägområdet). Fig 3. Ortofoto. Fångstgropssystemet markerat med röd begränsning, fångstgroparna markerade med röd punkt och den planerade kabeln markerad med lila linje. Fig 4. Hillshade. Fångstgropssystemet markerat med röd begränsning, fångstgroparna markerade med röd punkt och den planerade kabeln markerad med lila linje. Fångstgroparna kommer inte att beröras av den planerade kabeldragningen. Samtliga fångstgropar är uppmärkta med snitselband. 6

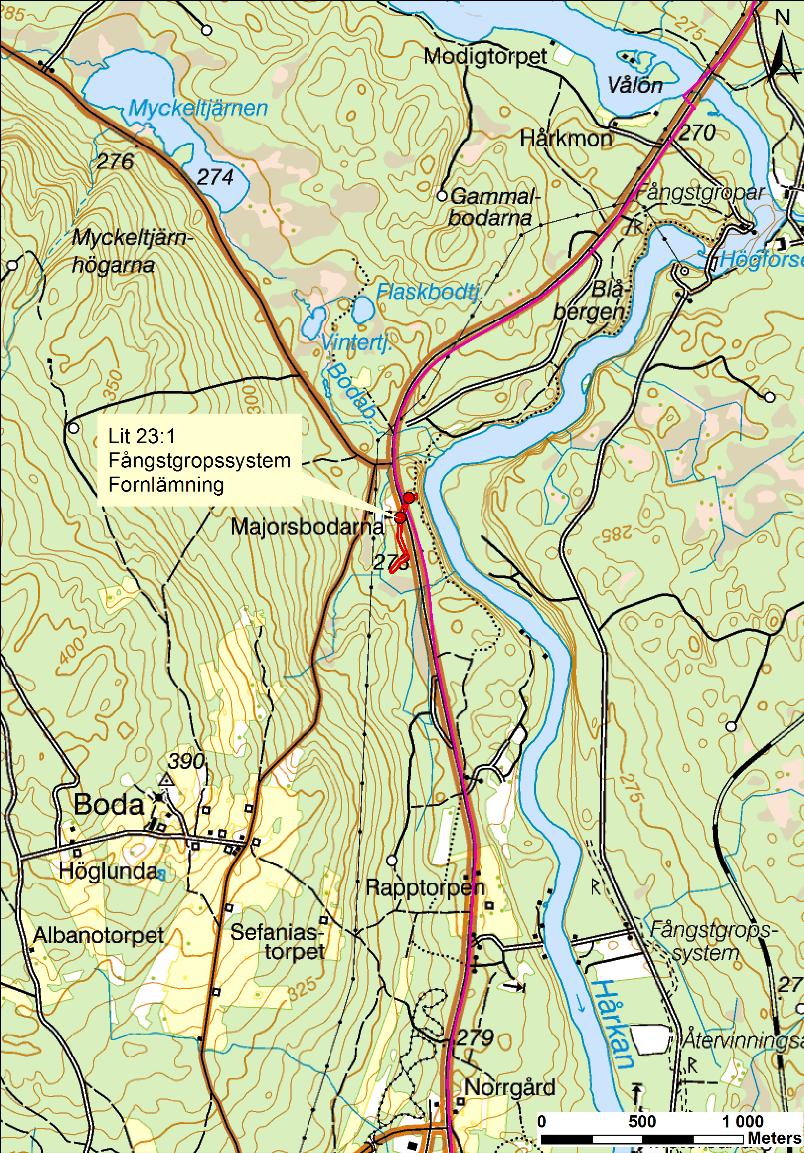

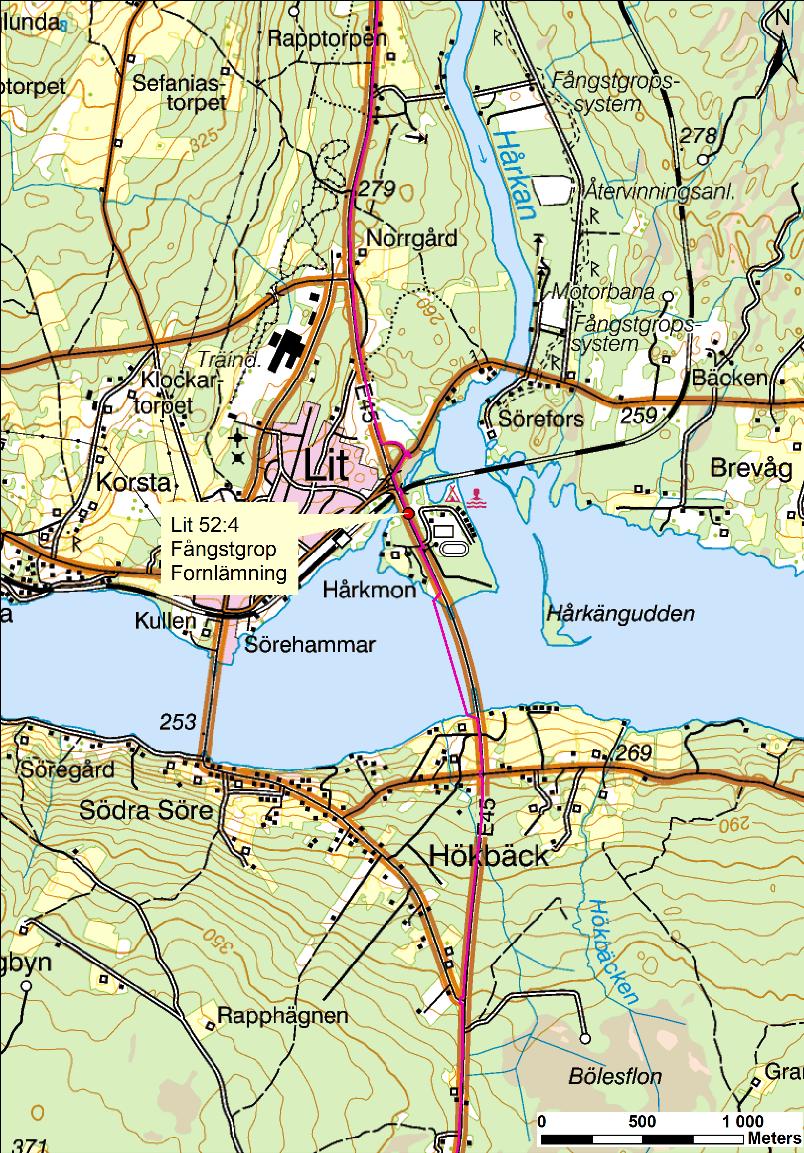

8 Lit 23:1, fångstgropssystem Fig. 5. Översiktskarta. Det berörda fångstgropssystemet markerad med röd begränsning. Fig. 6 och fig. 7 visar de två fångstgroparna i fångstgropssystemet Lit 23:1 som är belägna närmast E 45. Fångstgrop -4 är belägen 33 m Ö om vägkant. Fångstgrop -5 är belägen 36 m V om vägkant. 7

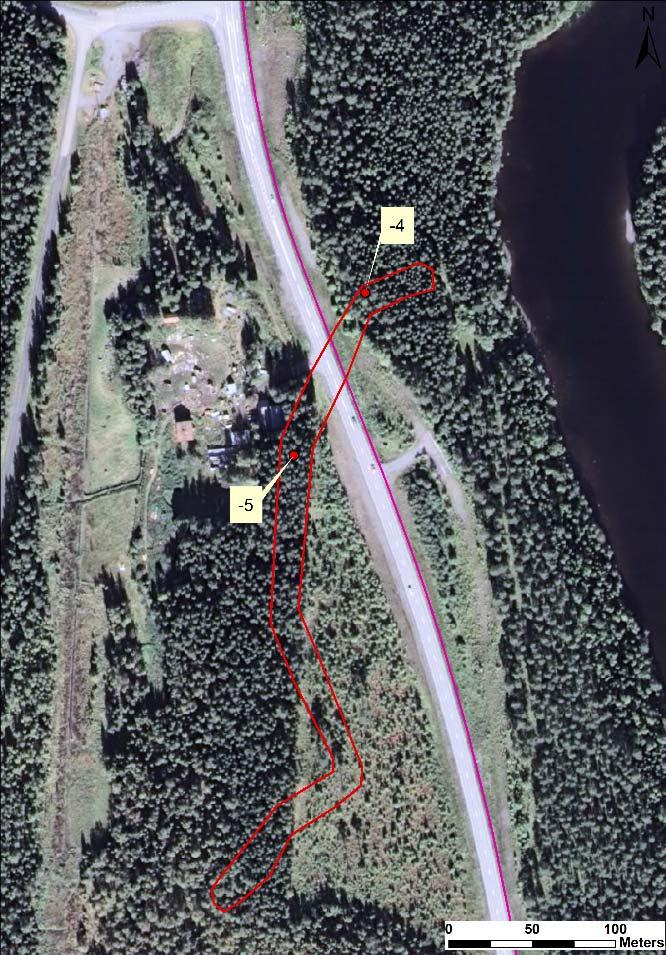

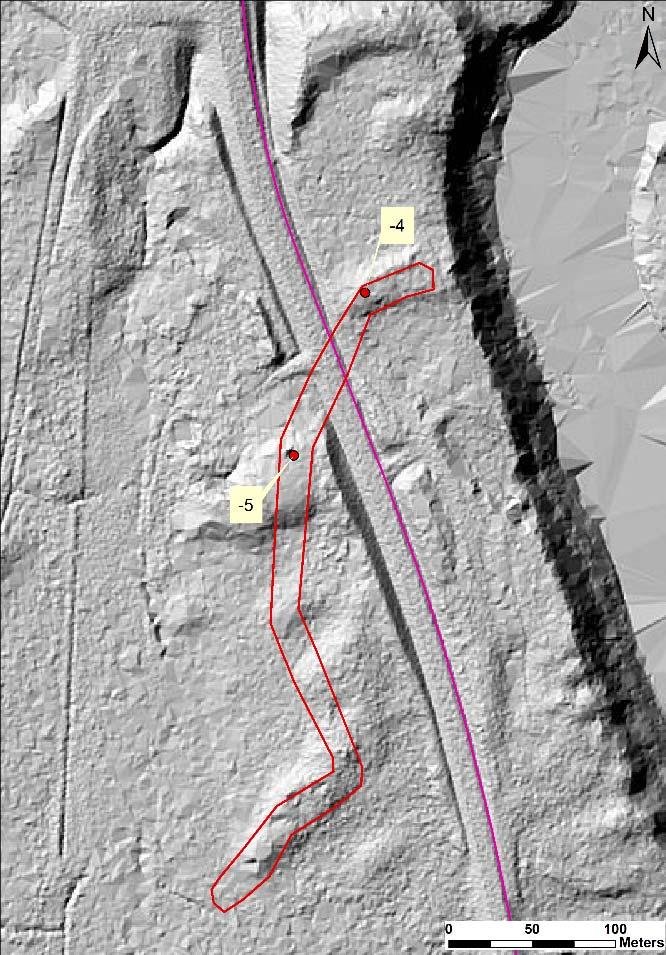

9 Fig 6. Ortofoto. Fångstgropssystemet markerat med röd begränsning, fångstgroparna markerade med röd punkt och den planerade kabeln markerad med lila linje. Fig 7. Hillshade. Fångstgropssystemet markerat med röd begränsning, fångstgroparna markerade med röd punkt och den planerade kabeln markerad med lila linje. Fångstgroparna kommer inte att beröras av den planerade kabeldragningen. De två fångstgropar är uppmärkta med snitselband. 8

10 Lit 52:4, fångstgrop Fig. 8. Översiktskarta. Den berörda fångstgropen markerad med röd prick. Fångstgropen Lit 52:4 är undersökt och borttagen vid arkeologisk undersökning år Undersökningen föranleddes av nybyggnad av väg 88 (E 45) (Magnusson 1973). Rapportens situationsplan har en annan numrering av de ingående fångstgroparna i fångstgropssystemet än den beskrivning som upprättades vid fornminnesinventeringen år På grund av detta har en sammanblandning av vilka fångstgropar som undersöktes respektive ej undersöktes år 1973 skett. Fångstgropen Lit 52:4 är således felaktigt registrerad i FMIS som fornlämning. Undersökta och borttagna fornlämningar har inget skydd enlig KML. Vid utredningen kunde det konstateras att på den markerade platsen för fångstgropen Lit 52:4 idag är en starkt sluttande vägslänt. 9

11 Referenser Magnusson G Rapport från arkeologisk undersökning av fornlämning 52, Lits socken, Östersunds kommun, Jämtlands län. Jämtlands läns museum. Tekniska och administrativa uppgifter Jamtlis dnr: F5CC Länsstyrelsens dnr: Uppdragsgivare/Finansiär: TeliaSonera Skanova Access AB genom ombud WSP Sverige AB Landskap Jämtland Kommun: Östersund Socken: Häggenås och Lit Fastigheter: Kogsta 2:26, Söre 3:3, Söre 1:11, Söre 5:59 och Söre 1:5 RAÄ nr och lämningstyp: Häggenås 58:1 fångstgropssystem Lit 23:1, fångstgropssystem Lit 54:4, fångstgrop Undersökningstyp: Arkeologisk utredning Undersökningstid: Tidsåtgång i fält: 12 timmar Tidsåtgång, arkivstudier samt rapport: 16 timmar Personal: Antikvarie Karl-Johan Olofsson Koordinatsystem: Dok material: Sweref 99 TM 10

12 Bilaga 1 Objekttabell för lämningstyper Redovisning av utförd undersökning enligt KML Geografiska och administrativa uppgifter Län Jämtland Socken Häggenås och Lit Beslutande länsstyrelse (datum för beslut) Jämtland ( ) Kommun Östersund Fastighet/kvarter Kogsta 2:26, Söre 3:3, Söre 1:11, Söre 5:59 och Söre 1:5 Länsstyrelsens dnr Landskap Jämtland Kartblad Beslut enligt KML Arkeologisk utredning enligt 2 kap. 11 KML Undersökningens art och omfattning Undersökarens dnr/projektnr F5CC Undersökande/ansvarig organisation Jamtli Uppdragsgivare/exploatör TeliaSonera Skanova Access AB genom ombud WSP Sverige AB Typ av undersökning/åtgärd Arkeologisk utredning Projektansvarig Karl-Johan Olofsson Antal arbetsdagar Beräknad rapporttid Fältarbetstid start/slut Typ av exploatering Total faktisk kostnad Berörda RAÄ-nr, datering och lägesbestämning Berörda RAÄ-nr/tillfällig arbetsidentitet (objektnr) Häggenås 58:1, Lit 23:1 Datering Mätmetod GPS Skala Kommentar kring inmätning Medelfel vid inmätning Objekttabell för lämningstyper Inget av antikvariskt intresse Redovisning Sammanfattning av undersokningsresultaten Fångstgroparna kommer inte att beröras av den planerade kabeldragningen. Samtliga fångstgropar är uppmärkta med snittselband. Förslag till fortsatta åtgärder Meddelande till FMIS 11

13 Geografiska och administrativa uppgifter Län Jämtland Socken Lit Beslutande länsstyrelse (datum för beslut) Jämtland ( ) Kommun Östersund Fastighet/kvarter Söre 1:5 Länsstyrelsens dnr Undersökningens art och omfattning Undersökarens dnr/projektnr F5CC Undersökande/ansvarig organisation Jamtli Uppdragsgivare/exploatör Landskap Jämtland Kartblad Typ av undersökning/åtgärd Arkeologisk utredning Projektansvarig Karl-Johan Olofsson Beslut enligt KML Arkeologisk utredning enligt 2 kap. 11 KML Fältarbetstid start/slut Typ av exploatering Antal arbetsdagar Beräknad rapporttid Total faktisk kostnad Berörda RAÄ-nr, datering och lägesbestämning Berörda RAÄ-nr/tillfällig arbetsidentitet (objektnr) Lit 54:4 Datering Mätmetod GPS Skala Kommentar kring inmätning Medelfel vid inmätning Objekttabell för lämningstyper RAÄ-nr Lit 54:4 Antal 1 Antikvarisk bedömning Undersökt och borttagen Tillfälligt arbetsid. (obj.nr) Lämningstyp Fångstgrop Skadestatus Undersökt och borttagen Osäker position Nej Egenskapstyp Form Ej synlig ovan mark Nej Egenskapsvärde(n) Rund Egenskapstyp Egenskapsvärde(n) Bytesdjur Älg/ren Undersökningsstatus Undersökt och borttagen Lägsta nivå (möh) Högsta nivå (möh) Aktualiserad bedömning Annat underlag Beskrivning Enligt äldre beskrivning: Fångstgrop, rest av, 4-4,5 m diam och nu utan synligt djup. Vall kring kanten, intill 2 m br och 0,2 m h. Fylld så gott som till kantens nivå med sten, träflis och avfall. Fångstgropen är undersökt och borttagen år Antikvarisk kommentar/motivering till aktualiserad bedömning Fångstgropen Lit 52:4 är undersökt och borttagen vid arkeologisk undersökning år Undersökningen föranleddes av nybyggnad av väg 88 (E 45) (Magnusson 1973). Rapportens situationsplan har en annan numrering av de ingående fångstgroparna i fångstgropssystemet än den beskrivning som upprättades vid fornminnesinventeringen år På grund av detta har en sammanblandning av vilka fångstgropar som undersöktes respektive ej undersöktes år 1973 skett. 12

14 Referenser Inget kartmaterial bifogat Skriftlig Källa Berörda RAÄ-nr/objekt-nr Lit 52:4 Skriftlig källa Magnusson G Rapport från arkeologisk undersökning av fornlämning 52, Lits socken, Östersunds kommun, Jämtlands län. Jämtlands läns museum. 13

15 RAPPORTSERIE JAMTLI, 2016 ISSN :1 Arkeologisk utredning, steg 1, inför planerad förbifart Brunflo Karl-Johan Olofsson 2016:2 Arkeologisk utredning, steg 1, väg 84 Älvros-Kårböle Karl-Johan Olofsson 2016:3 Arkeologisk utredning steg 1 och 2 av boplatsen Bodum 204:1 vid bron över Mellerstån i Rossön Karl-Johan Olofsson 2016:4 Mesolitisk boplats vid Idsjön. Arkeologisk undersökning av RAÄ Nyhem 54:1 Anna Engman 2016:5 Arkeologisk utredning inför planerad nedgrävning av fiberkabel efter väg E 45 rörande Häggenås 58:1, Lit 23:1 och Lit 52:4 Karl-Johan Olofsson
