1 XX FU Två förunderskningar mellan Uddevalla och Ljungskile Oscar Ortman Rapport 2008:38 Två förundersökningar mellan Uddevalla och Ljungskile Arkeologiska delförundersökningar av två boplatser i Forshälla Forshälla 180 och nyupptäckt boplats vid Forshälla 23 Sund 1:48, Dramsvik 1:33 samt 1:54, Forshälla socken, Uddevalla kommun Oscar Ortman Bohusläns museum Rapport 2008:38

2

3 BAKGRUND TILL ARKEOLOGISKA FÖRUNDERSÖKNINGAR LÄNGS VA-LEDNINGEN MELLAN UDDEVALLA OCH LJUNGSKILE I samband med den planerade VA ledningen mellan Uddevalla och Ljungskile utförde Bohusläns museum tre arkeologiska förundersökningar i form av schaktningsövervakning. De berörda fornlämningarna är från söder räknat Forshälla 180 som undersöktes i september 2007; del av fornlämningsområdet till Forshälla 23 som undersöktes i augusti 2008 samt Uddevalla 48 och Uddevalla 298. Den innevarande rapporten rör de två första förundersökningarna. Varje undersökning är avrapporterad var för sig, först Forshälla 180 sedan Forshälla 23. Förundersökningen av de två andra fornlämningarna finns avrapporterad i Bohusläns museums Rapport 2008:45 ( Hernek, 2008). Litteratur Hernek, R VA ledningar över Bohusgården. Arkeologisk förundersökning, Uddevalla 48 och Uddevalla 298, Bohusgården S:1, 1:23, Uddevalla socken, Uddevalla kommun. Bohusläns museum. Rapport 2008:45. Uddevalla.

4 Redovisning av utförd arkeologisk undersökning Fältmed grå bakgrund och fetram är obligatoriska för redovisning ti lfmis. För anvisningar,klicka på rubrikerna och länkar på sidan 2. Geografiska och adm inistrativa uppgifter Län Västra Götalands län Kommun Uddevalla Socken/Stad Kartblad Forshälla 8B3d Landskap Bohuslän Fastighet/kvarter Dramsvik1:33& 1:54 Beslutande länsstyrelse Länsstyrelsen,Västra Götaland Länsstyrelsens dnr BeslutenligtKML Datum för beslut Arkeologiskförundersökningenligt 2 kap.13 KML Undersökningens art och om fattning Undersökarens dnr/projektnr Typ av undersökning/åtgärd Fältarbetstid start Fältarbetstid slut NOK /VA B180 Arkeologiskförundersökning Undersökande/ansvarig organisation Ansvarig person Typ av exploatering Bohusläns museum Oscar Ortman VA-ledning Uppdragsgivare/exploatör Antalarbetsdagar Beräknad rappor tid Totalfaktisk kostnad Uddevalla kommun,tekniska kontoret 2 8timmar 20710kronor Beräknat Undersökt Yta,ext(m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt(m) Timmar,grov Timmar,arkeolog 16 Yta,ext(m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt(m) Timmar,grov Timmar,arkeolog Timmar,maskin 8timmar Timmar,maskin 8timmar Berörda RAÄ-nr/tillfällig arbetsidentitet (objektnr) Forshälla 180:1 Datering Den förundersökta delen avboplatsen kundeintedateras Rapport inkom m er senare Ja Nej Sam m anfattning av undersökningsresultaten och förslag till fortsatta åtgärder Sammanfatning av undersökningsresultaten Den aktuella förundersökningen berördeden sydvästra delen avforshälla 180,en förhistoriskboplats.boplatsen ligger iett sadelläge,skyddat avberginorr ocgsöder.sadelläget utgjordes vid undersökningstillfället avåkermarkivall. Vid förundersökningstillfället grävdes niostycken sökschakt,sebilaga 2 och3.iett avschakten påträffades en övrigt slagen flinta.inga anläggningar eller andra förhistoriskaindikationer iakttogs inom det områdesom delförundersöktes iseptember Bilaga 1.Utdragur fastighetskartan 8133med den undersökta sträckan markerad.skala 1:10000.Godkänd förspridningur sekretessynpunkt.lantmäteriet Lantmäteriets diarienummer ( /2885). Bilaga 2.Utdragur fastighetskartan 8133med den undersökta sträckan ochgrävda schakt markerade.skala 1:1000.Godkänd förspridningur sekretessynpunkt. Lantmäteriet Lantmäteriets diarienummer ( /2885). Bilaga 3.Redovisningavgrävda schakt. Förslag ti lfortsata åtgärder Bohusläns museum har inget att invända mot deva arbeten som kommer att utföras inom det delförundersökta området. Bohusläns museum bedömer att skyddet kvarstår för den ickeförundersökta delen avforshälla 180. (Underskrift) (Datum) Version

5 Uppgifter om lägesbestäm ning Mätmetod Kommentar kring inmätning GPS Skala 1:10000 Medelfelvid inmätning Anvisning för leverans av lägesuppgifter till RAÄ Anvisning för leverans av lägesuppgifter till länsstyrelse Anvisning för objekttabell för enkel läm ningstyp Anvisning för objekttabell för sam m ansatt läm ningstyp Anvisning för antikvarisk bedöm ning,skadestatus och undersökningsstatus Anvisning för beskrivning Anvisningar för bilaga Objekttabell för särskild utredning Konatktpersoner RAÄ: Agneta Åkermark Kraft,tel ,e-postagneta.akermark-kraft@ raa.se Carina ÖrneklintBerg,tel ,e-postcor@ raa.se Version

6 Objekttabell för enkel läm ningstyp Vid särskild utredning och vid undersökning som omfatar många olika objektkan istäletbilagan Objekttabell för särskild utredning användas,där samtliga objektredovisas i samma tabe l. RAÄ-nr Ti lfälig arbetsid. (obj.nr) Osäker position Osäker utbredning Lägsta nivå (möh) Högsta nivå (möh) Forshälla 180:1 Ja Nej Ja Nej Antikvarisk bedömning Skadestatus Undersökningsstatus Fast fornlämning Undersökt ochborttagen Delundersökt Antal Lämningstyp 1 Boplatslämningövrig Beskrivning Version

7 Objekttabell för sam m ansatt läm ningstyp Vid särskild utredning och vid undersökning som omfatar många olika objektkan istäletbilagan Objekttabell för särskild utredning användas,där samtliga objektredovisas i samma tabe l. RAÄ-nr Ti lfälig arbetsid. (obj.nr) Osäker position Osäker utbredning Lägsta nivå (möh) Högsta nivå (möh) Ja Nej Ja Nej Antikvarisk bedömning Skadestatus Undersökningsstatus Antal Sammansatlämningstyp 1 Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Beskrivning Version

8 Lägg till Ta bort Referenser Kartmaterial RAÄ-nr/Ti lfälig arbetsid (objektnr) som berörs av referensen Kartarkiv Kartakt/Årtal Kar typ Kartarkiv Kartakt/Årtal Kar typ Kartarkiv Kartakt/Årtal Kar typ Lägg till Skriftlig käla RAÄ-nr/Ti lfälig arbetsid (objektnr) som berörs av referensen Ta bort Skriftlig käla Lägg till Ta bort Bild Upphovsman Upphovsrät Datum Fotoidentitet/Titel Riktning ti lmotivet Fotokommentar Bildformatför foton som levereras ti lfmis skalvara JPEG. Max 800x600 pixlar Version

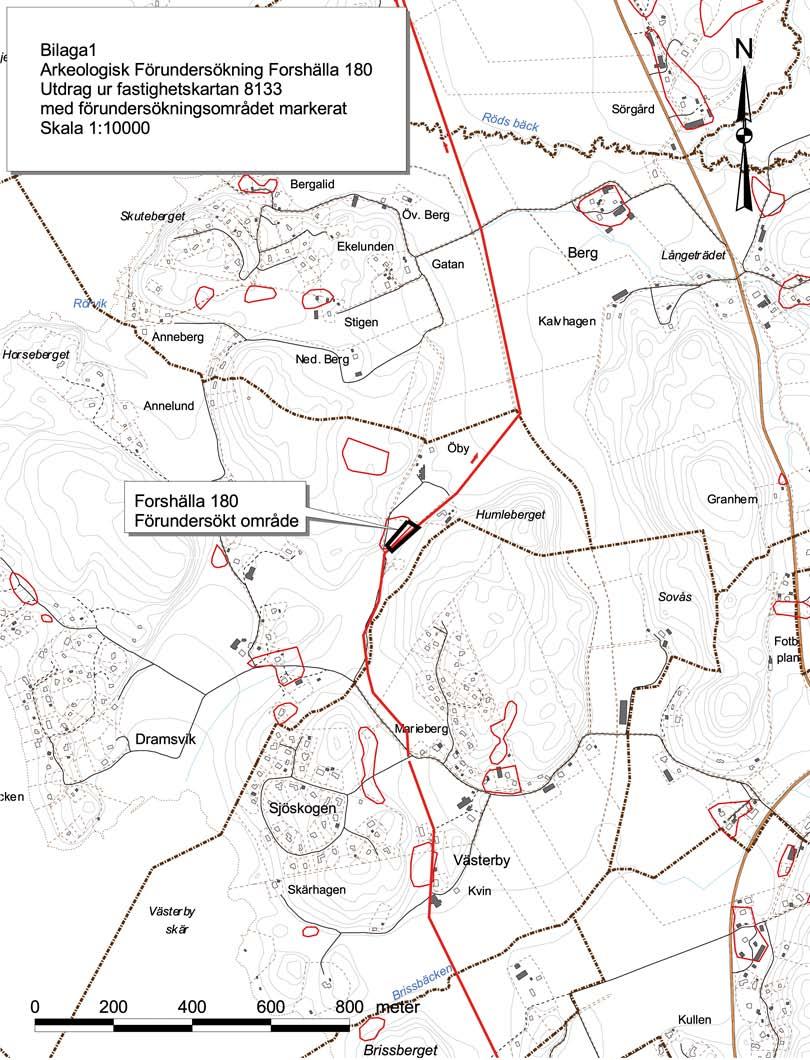

9 Komplettering till redovisning av utförd arkeologisk undersökning Lst dnr BILAGOR BILAGA 1. Figur 1. Översikt över undersökningsområdet med närliggande fornlämningar markerade. Skala 1: Godkänd för spridning ur sekretessynpunkt. Lantmäteriet Dnr /2885. BILAGA 2. Figur 2. Översikt över dragna schakt. Skala 1:1000. Godkänd för spridning ur sekretessynpunkt. Lantmäteriet Dnr /2885. BILAGA 3. Figur 3. Redovisning av grävda schakt. Fynd: Inga fynd omhändertogs.

10

11

12 BILAGA 3. Redovisning av grävda schakt. Schakt nr Längd Bredd Djup Kommentar Torvficka ett övrigt slagen flinta Torvficka Torvficka Torvficka

13 Redovisning av utförd arkeologisk undersökning Fältmed grå bakgrund och fetram är obligatoriska för redovisning ti lfmis. För anvisningar,klicka på rubrikerna och länkar på sidan 2. Geografiska och adm inistrativa uppgifter Län Västra Götalands län Kommun Uddevalla Socken/Stad Kartblad Forshälla 8B4d Landskap Bohuslän Fastighet/kvarter Sund 1:48 Beslutande länsstyrelse Länsstyrelsen,Västra Götaland Länsstyrelsens dnr BeslutenligtKML Datum för beslut Arkeologiskförundersökningenligt 2 kap.13 KML Undersökningens art och om fattning Undersökarens dnr/projektnr Typ av undersökning/åtgärd Fältarbetstid start Fältarbetstid slut NOK /VA B180 Arkeologiskförundersökning Undersökande/ansvarig organisation Ansvarig person Typ av exploatering Västarvet/Bohusäns museum Oscar Ortman VA-ledning Uppdragsgivare/exploatör Antalarbetsdagar Beräknad rappor tid Totalfaktisk kostnad Uddevalla kommun,tekniska kontoret kr Beräknat Yta,ext(m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt(m) 20 Timmar,grov Timmar,arkeolog 14 Timmar,maskin 8 Undersökt Yta,ext(m 2 ) Yta (m 2 ) Volym (m 3 ) Schakt(m) 33 Timmar,grov Timmar,arkeolog 14 Timmar,maskin 6 Berörda RAÄ-nr/tillfällig arbetsidentitet (objektnr) Forshälla 23:1 Datering Neolitikum -järnålder Rapport inkom m er senare Ja Nej Sam m anfattning av undersökningsresultaten och förslag till fortsatta åtgärder Sammanfatning av undersökningsresultaten Isamband med att Uddvalla kommun planeradeatt anlägga en nyva ledningmellan Uddevalla ochljungskileberördes Forshälla 23:1 närområde. Länsstyrelsen ivästra Götalands län har beslutat om att en arkeologiskförundersökningiform avschaktningsövervakningskulleutföras.västarvet/bohusläns museum genomfördedenna iaugusti2008. Vid förundersökningen påträffades delar aven icketidigarekänd boplats.depåträffadeboplatslämningarna dokumenterades ochgrävdes bort. Boplatslämningarna sträcker sigsanolikt utanför det områdesom undersöktes iaugusti2008. Boplatsen ligger påöstsidan aven randismorän ochdess avgränsningåt norr är intekänd. Bilaga 1 Utdragur fastighetskartan 8143med den undersökta sträckan markerad.skala 1:5000.Godkänd för spridningur sekretessynpunkt.lantmäteriet Dnr /2212. Bilaga 2 Utdragur fastighetskartan 8143med den undersökta ytan ochpåträffadeanläggningar.skala 1:200.Godkänd för spridningur sekretessynpunkt. Lantmäteriet Dnr /2212. Bilaga 3.Anläggningar. Bilaga 4.Fynd. Bilaga 5.Kompletteranderapporttext. Förslag ti lfortsata åtgärder Den utförda schaktningsövervakninigen föranleddeinga förändringar iforshälla 23ś status.statusen för den nyupptäckta boplatsen är fastfornlämning. Oscar Ortman (Underskrift) (Datum) Version

14 Uppgifter om lägesbestäm ning Mätmetod Kommentar kring inmätning GPS Skala 1:5000 Medelfelvid inmätning Anvisning för leverans av lägesuppgifter till RAÄ Anvisning för leverans av lägesuppgifter till länsstyrelse Anvisning för objekttabell för enkel läm ningstyp Anvisning för objekttabell för sam m ansatt läm ningstyp Anvisning för antikvarisk bedöm ning,skadestatus och undersökningsstatus Anvisning för beskrivning Anvisningar för bilaga Objekttabell för särskild utredning Konatktpersoner RAÄ: Agneta Åkermark Kraft,tel ,e-postagneta.akermark-kraft@ raa.se Carina ÖrneklintBerg,tel ,e-postcor@ raa.se Version

15 Objekttabell för enkel läm ningstyp Vid särskild utredning och vid undersökning som omfatar många olika objektkan istäletbilagan Objekttabell för särskild utredning användas,där samtliga objektredovisas i samma tabe l. RAÄ-nr Ti lfälig arbetsid. (obj.nr) Osäker position Osäker utbredning Lägsta nivå (möh) Högsta nivå (möh) Ja Nej Ja Nej Antikvarisk bedömning Skadestatus Undersökningsstatus Fast fornlämning Undersökt ochborttagen Delundersökt Antal Lämningstyp 1 Boplatslämningövrig Beskrivning Version

16 Objekttabell för sam m ansatt läm ningstyp Vid särskild utredning och vid undersökning som omfatar många olika objektkan istäletbilagan Objekttabell för särskild utredning användas,där samtliga objektredovisas i samma tabe l. RAÄ-nr Ti lfälig arbetsid. (obj.nr) Osäker position Osäker utbredning Lägsta nivå (möh) Högsta nivå (möh) Ja Nej Ja Nej Antikvarisk bedömning Skadestatus Undersökningsstatus Antal Sammansatlämningstyp 1 Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Antal Ingående lämningstyp Beskrivning Version

17 Lägg till Ta bort Referenser Kartmaterial RAÄ-nr/Ti lfälig arbetsid (objektnr) som berörs av referensen Kartarkiv Kartakt/Årtal Kar typ Kartarkiv Kartakt/Årtal Kar typ Kartarkiv Kartakt/Årtal Kar typ Lägg till Skriftlig käla RAÄ-nr/Ti lfälig arbetsid (objektnr) som berörs av referensen Ta bort Skriftlig käla Lägg till Ta bort Bild Upphovsman Upphovsrät Datum Fotoidentitet/Titel Riktning ti lmotivet Fotokommentar Bildformatför foton som levereras ti lfmis skalvara JPEG. Max 800x600 pixlar Version

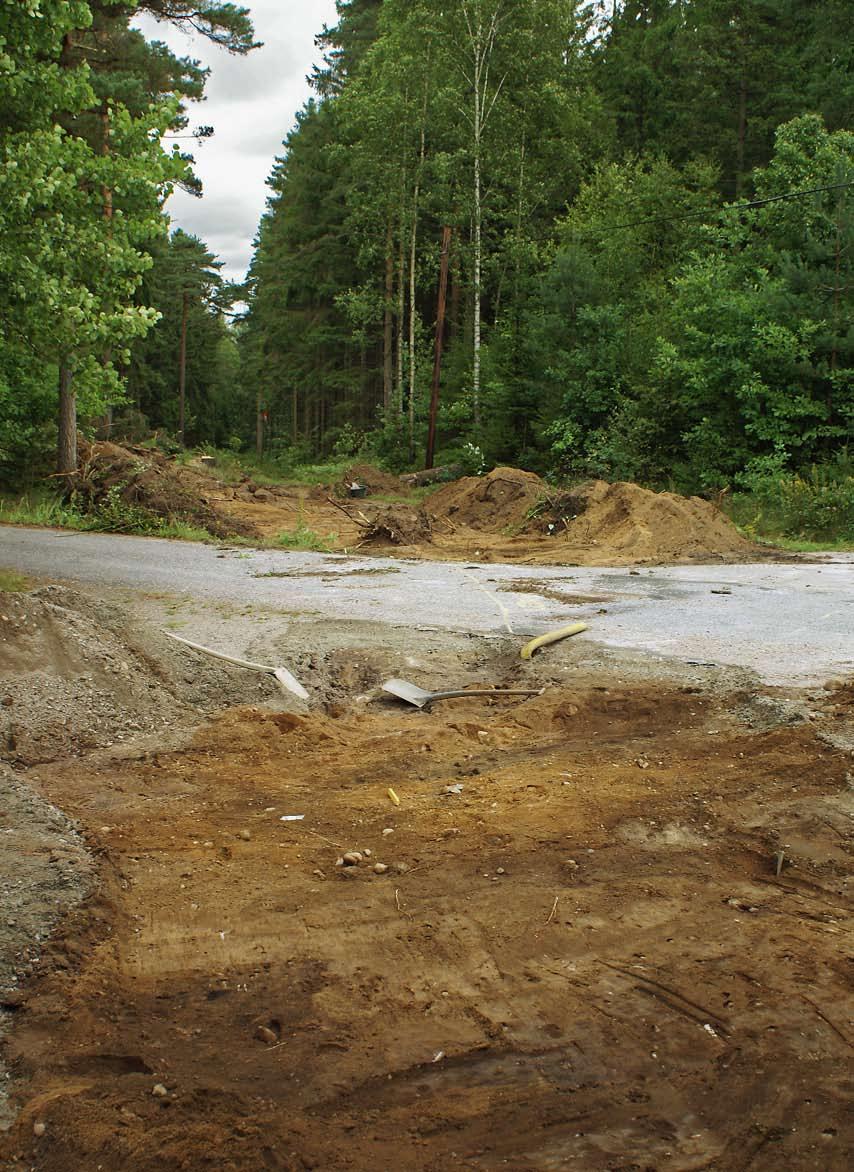

18 Komplettering till redovisning av utförd arkeologisk undersökning Lst dnr Omslagsbild Foto taget av Magnus Rolöf. Fotot visar ytan som avbanades vid den arkeologiska förundersökningen intill Forshälla 23. BILAGOR BILAGA 1. Utdrag ur fastighetskartan 8143 med den undersökta sträckan markerad. Skala 1:5000. Godkänd för spridning ur sekretessynpunkt. Lantmäteriet Dnr /2212. BILAGA 2. Utdrag ur fastighetskartan 8143 med den undersökta ytan och påträffade anläggningar. Skala 1:200. Godkänd för spridning ur sekretessynpunkt. Lantmäteriet Dnr /2212. BILAGA 3. Anläggningar. BILAGA 4. Fynd. BILAGA 5. Kompletterande rapporttext. Fynd: Inga fynd omhändertogs.

19

20

21 BILAGA 3. Anläggningsbeskrivningar A110 Grop? Rund diam 0,5 m. Mörkbrun något flammig silt. Grävd 50%; lutande profil, 0,09 m dj. Något osäker gropbotten. A117 Grop? Rundad 0,4 m diam. Brun ngt grusig sand och småsten. 50% grävd; skålad botten 0,14 m dj. Bedöms osäker. A126 Grop? Rund 0,3 m diam. Enstaka ytliga runda stenar och orcekrigare; mörkbrun ngt strimmig fyllning. 50% grävd; oregelbunden diffus profil 0,07 m dj. A135 Stolphål Oval 0,45x0,40 m. Ljusgrå stenfri sand. 50% grävd; plan profil 0,2 m dj, distinkta kanter. A147 Ränna Oregelbunden; 0,4-0,6 m br x 2,4 m l ej avgränsad i S. Löper i ung N-S. I plan gråsvart ränna kompakterad grusig sand. Delvis störd av ett par recenta gropar (bla fixpunktnedgrävning). Ett smalt snitt gjordes V-Ö över rännan. Fyllningen var relativt kompakt flammig brun grusig sand med småsten samt enstaka kolfnyk. Inga fynd. Bottenprofil lutande (dvs rak kant i Ö och sned i V). Rännan kanske är ngt mer osäker än A169. A162 Stensamling/grop? Rund diam. 0,55 m. I plan en förtätning grus och små rundstenar, i färg och fyllningskonsistens i övrigt mycket lik omgivande gulorange moränsand. Inom denna påträffades rikligt m slagen flinta, troligen från samma stycke, i samlad deponi. Anläggningen grävd 50%; profil skär A169 och antyder att detta är en grund grop som dock inte kan urskiljas i fyllningskaraktär. Djup okänt; fynden uppträder dock endast i översta skiktet. A169 Ränna, Oregelbunden; 0,4 m br x 3,6 m l ej avgränsad i S. Löper i ungefär nord-sydlig riktning och bildar en krok i NV. I plan gråsvart kompakterad grusig sand med inslag sot och hela kolbitar. I direkt anslutning till ränna fanns A162 och rikligt med flinta; spridd flinta även i fyllning. Ett smalt snitt gjordes väst-öst över rännan. Fyllningen var homogent gråsvart och kolbemängd m enstaka rundsten. Bottenprofil flackt skålad, 0,14 m dj; anläggningen troligen skuren av A162. Fynd av flintasplitter gjordes i rännans översta skikt; kol påträffades hela vägen ned till botten (kolprov taget). A211 Stolphål Rund 0,3 m diam. mycket homogen grå finsand m ngt torvig känsla. 50% grävd; skålad 0,21 m dj. Något osäker.

22 BILAGA 4. Fyndlista Fyndnummer Enhet Antal Sakord material Anmärkningar 01a A162 2 Avslag Flinta Sekundära körskador 01b A Övrigt slagen Flinta Sekundära körskador 02a A169 1 Avslag Flinta 02b A169 2 Övrigt slagen Finta 03a 03b Rensfynd östra schaktet Rensfynd östra schaktet 1 Kniv Flinta 3 Övrigt slagen Flinta Fynden tillvara togs ej.

23 BILAGA 5 Vid 2008 års schaktningsövervakning avsöktes ledningssträckningen längs en 33 meter lång sträcka i anslutning till Forshälla 23, se bilaga 1. Forshälla 23, en rest sten ligger på en randismorän som sträcker på båda sidor om Sunningesund. Direkt söder om Forshälla 23 ligger en parkeringsplats. VA ledningen har sin sträckning genom parkeringsplatsen i nord-ost - sydvästlig riktning. Schaktet som övervakades var ca 3,8-5,0 meter brett och grävdes ner till alv. Alven utgjordes av grusig sand. Inom den sydvästra delen av den övervakade sträckan framkom en icke tidigare känd boplatslämning i form av två stolphål och tre gropar samt två rännor och en koncentration av slagen flinta. Fynd av en kombinerad skrapa/kniv och höjden över havet daterar boplatsen till senneolitikum. Säsongen undersöktes både boplatsen Forshälla 166 och dommaringen Forshälla 20 i det aktuella förundersökningsområdets närhet. (Rapport UV-väst 1998:5, 1998:3). Dessa fornlämningar ligger söder och sydväst om det nu undersökta området och utgör därför en begränsning av boplatsen åt dessa vädersträck. Boplatsen är ej avgränsad åt norr.
