Parkeringslyft EE-6435P

Transkript

1 Parkeringslyft EE-6435P Artikelnummer Läs hela manualen komplett och noggrant innan du monterar eller använder lyften.

2 Inledning Om företaget: Vi har arbetat med verktyg och maskiner sedan mitten av åttiotalet. Vår marknad är Sverige och Borås är vår bas. Här finns kvm butik och huvudkontor med 30 medarbetare som har fått vara med om en fantastisk resa, en resa som bara blir roligare och roligare. Sedan 2007 finns vår distanshandelsverksamhet, verkstad och produktutveckling i Borgstena med lokaler på kvm. Vi jobbar för att ge kompetent service som tillför mervärde och sparar tid för dig som kund. Garanti: Vi lämnar 1 års garanti vid fabrikations eller materialfel från det ursprungliga inköpsdatumet. Spara alltid din faktura som gäller som garantisedel. Varan ska inte ha utsatts för onormal användning eller vanvård och garantin omfattar inte slitagedelar och förbrukningsvaror. Garantin gäller inte om felet beror på en olyckshändelse efter att du fått varan eller om du låtit bli att följa skötsel- och serviceanvisningar. Verktygsboden förbehåller sig rätten att reparera varan eller byta ut den. Reklamation: Enligt konsumentköplagen har du 3 år på dig att reklamera ett ursprungligt fel på en vara. Du måste lämna ett meddelande om felet inom skälig tid efter det att du har upptäckt det. När garantitiden har gått ut är det köparen som ska bevisa att felet fanns från början. 2

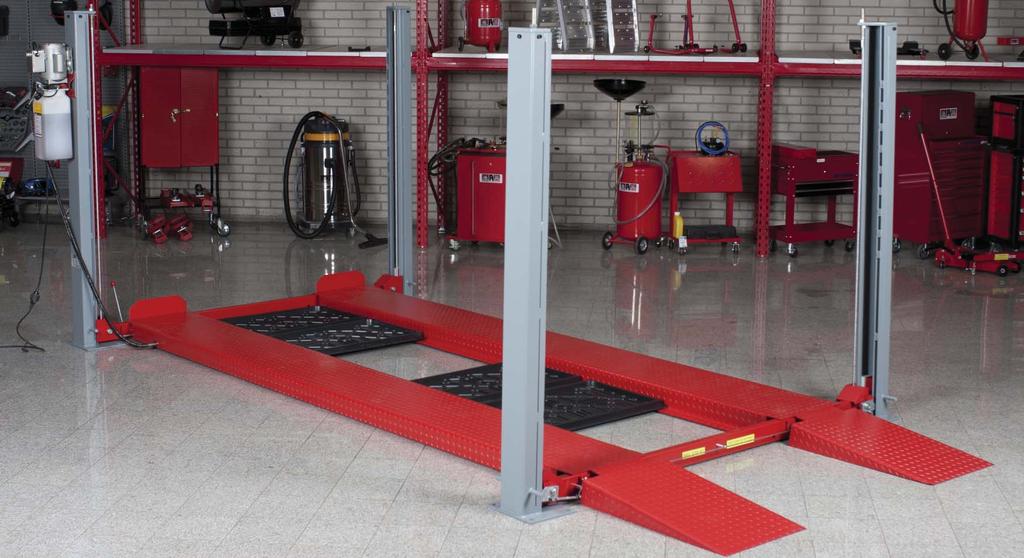

3 De huvudsakliga delarna på din nya billyft Innan vi börjar montera ihop din nya billyft skall vi bekanta oss lite med de olika viktigaste delarna. Detta gör att monteringen går snabbare och enklare. Monteringsdelar billyft: 1 Ändstopp 2 Ytterspår 3 Ändkåpa 4 Säkerhetslåsets spärrhandtag 5 Hörnpelare 6 Säkerhetsspärrar 7 Hydraulikcylinder (under rampen) 8 Tvärbalk 9 Rampfäste 10 Främre ramp 11 Kraftenhet med hydraultank 12 Säkerhetslås 13 Påkörningsramp 3

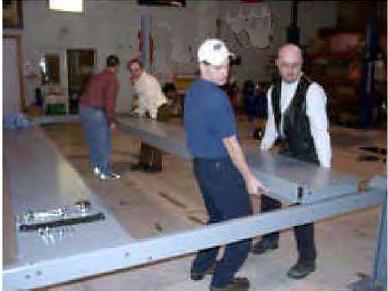

4 Nu skall vi montera din nya billyft Montering av lyften: Nu när du har packat upp din lyft i närheten av installationsplatsen kan monteringen börja. De flesta av monteringsmomenten kan göras av en eller två personer, dock bör du tänka på att det kommer att krävas tunga lyft för att få komponenter på plats. Ni kan behöva vara minst två personer som kan lyfta 35 kilo var för att klara av det. I följande illustrationer har vi använt en äldre modell av kolumner för att tydligt visa säkerhetsstoppen. Den nuvarande produktionen har stoppklossar med en säkerhetskåpa installerad. Denna säkerhetsdetalj minskar risken för att fastna med fingrar eller kläder i stoppklossarna. Placera kolumnerna enligt planen (se illustration ). Lägg ner kolumnerna (L och R märkningen eller etiketterna indikerar inte vänster och höger under utläggningen). Kontrollera lyftens plan innan du placerar ut kolumnerna och kontrollera igen efter att de placerats ut. 4

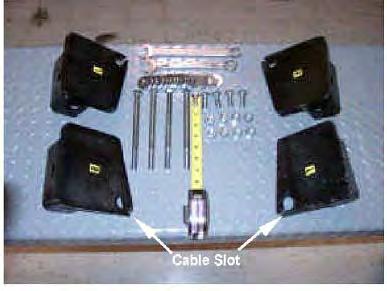

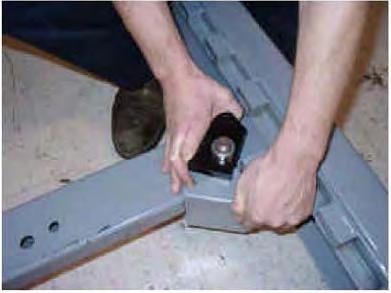

5 Installera spåren Placera tvärstaget vid toppen av de två kolumnerna. Montera tvärstaget i kolumntoppen genom att trycka i guideblocken av plast i kolumnens kanal. (Se till att säkerhetspärrarna är placerade med den vinklade sidan upp och säkerhetsspärrarna mot utsidan av liften). Lyft säkerhetslåsen och dra tvärstaget nedåt, jämnt till det nedersta stoppblocket. Upprepa proceduren för de andra kolumnerna och tvärstagen. (För detta moment krävs två personer). Res de monterade kolumnerna på sina platser som planen visar (se illustration ovan). Placera de två kolumnerna 433 cm från varandra för lyften. Mät avståndet från utsidan av kolumnernas bottenplattor, se till att måttet inkluderar bottenplattorna. Viktigt! Håll fingrar utanför spåret, säkerhetsspärrarna är inte belastade men man kan fortfarande klämma sig. 5

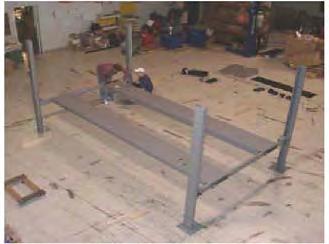

6 Nu är det dags att bestämma var motorenheten med reglagen skal sitta. Kraftenheten kan monteras på bägge sidor om kolumnen märkt R antingen på förarsidan eller passagerarsidan. Det främre spåret skall monteras på den sida som kraftenheten sitter på. Placera främre spåret och ytterspåret utanför kolumnerna. Plocka upp det främre spåret och placera det i sin position vid monteringshålen på tvärstaget och på samma sätt i andra ändan. Använd en stor skruvmejsel för att rikta in monteringshålen i tvärstaget med monteringshålet i spåret. Varning! Lämna inte spåret utan att fästa monteringsskruvarna installera dem omedelbart. Sätt dit 1/2" x 4" monteringsbultar och 1/2" brickor i rampfästena. Se till att bultarnas skallar är på den platta sidan på rampfästena. Sätt dit rampfästena med bultar och brickor för att säkra det främre spåret i tvärstaget. Säkra bultarna med 1/2" brickor och muttrar för hand. 6

7 Installera kolumnernas ändkåpor Montera nu ytterspåret. Säkra den med rampfästena och 1/2" x 4" bultar och muttrar. Efter att spåren monterats, skall alla 1/2" x 4" bultarna spännas med 100 Nm vridmoment. När du monterat ytterspåret och alla bultar spänts åt skall din lyft se ut så här. Ta fram ändkåporna till kolumnerna. Ta fram 4 st. 1/2" x 7" skruvar i skruvlådan, 4 st. 1/2" x 1 1/4" bultar i påse A, 8 st. 1/2" muttrar samt 16 st 1/2 platta brickor i påse C. 7

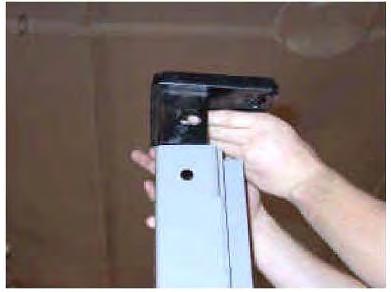

8 Sätt dit ändkåporna i kolumnerna. R hylsorna passar i R kolumnerna, L hylsorna passar i L kolumnerna, kabelspåren skall vara mot mitten på lyften. Fäst ändkåporna med 1/2" x 1 1/4" bultar. Placera bultarna och brickorna i det genomgående hålet och säkra med brickor och muttrar på utsidan av kolumnen. Montera 1/2" x 7" bultarna genom kolumnen och ändkåpan. Spänn 1 1/4" bulten med ett moment av 100 Nm. Spänn 7" bulten med ett moment av 65 Nm. Spänn inte 7" bulten för hårt eftersom det kan deformera kolumnen och glidblocken kan fastna. 8

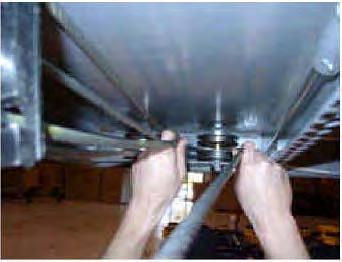

9 Förbered Vajerinstallationen Hydrauliken och vajrarna är hjärtat i din lyft. Det är vajrarna som ser till att höjning och sänkning utförs via ett arrangemang av rullar som styr vajrarna till den hydrauliska kolven under det främre spåret. När kolven utvidgas, sänks lyften. När kolven utvidgas, höjs lyften. Illustrationen ovan visar hur vajrarna dras samt hur långa respektive kabel är. Viktigt! Innan några vajrar installeras skall du mäta och verifiera längden på varje vajer detta visas senare i avsnittet. 9

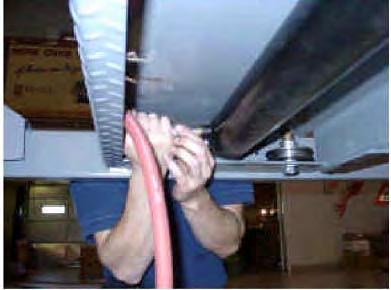

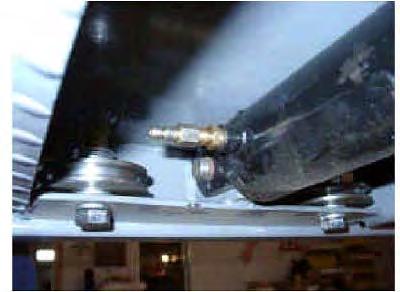

10 Innan vajrarna monteras måste du först dra ut kolven ur hydraulcylindern som är placerad på undersidan av det främre spåret. Änden på kolven skall hamna ungefär 45 cm från tvärstaget. Detta kan göras på två sätt, beroende på vilken utrustning som finns tillgänglig: Alt 1: Skjut ut kolven med hjälp av tryckluft (föredragen metod) Detta är det enklaste sättet att skjuta ut kolven, förutsatt att du har reglerbar tryckluft till hands. När du använder denna metod, var noga med att inte applicera fullt tryck direkt in i hydrauliken, använd en regulator och gradvis öka trycket, överstig inte 2,8-3,1 Kg/cm 2 annars skjuts cylindern ut för snabbt. Avlägsna plastskydden från cylinderns båda ändar. Montera på anslutningar som passar till anslutningarna på kraftcylindern närmast tvärstaget. (Dessa anslutningsdon medföljer ej). 10

11 Släpp på tryckluft så att kolven skjuts ut till ungefär 45 cm från tvärstaget. (Släpp på luften gradvis från 0 Kg/cm 2 till max 3,1 kg/cm 2 så att kolven skjuts ut sakta. Fyll inte på med för högt tryck då detta kan skada kolven). Ta sedan loss alla delar du använt för att skjuta ut kolven. Ta fram vajerfästet (en tjock plåt) och vajer hållaren, (en tunn plåt.) Ta fram 1" låsmuttern och brickan från påse E, och fästena till hydrauliken från påse D. Sätt dit vajerfästet på kolven. Montera vajerhållaren på kolven. Placera 1" brickan och muttern på kolven. Spänn muttern två eller tre hela varv på axeln. Viktigt! Om du lyckats skjuta ut kolven med tryckluftmetoden kan du hoppa över nästa avsnitt. 11

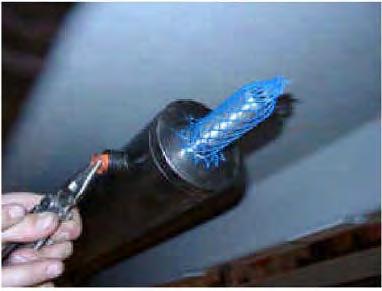

12 Alt 2: Dra ut kolven med hjälp av en vinsch: Om du inte har tryckluft till hands kommer du att behöva dra ut kolven för hand tills den är ungefär 45 cm från tvärstaget. Varning! Om du använder en vinsch som sitter på ett fordon måste du se till att lyften är förankrad så att du inte skadar dig själv eller någon i närheten, din lyft, ditt fordon eller din byggnad. Avlägsna plastskydden från cylinderns båda ändar. Montera vajerfästet och vajerhållaren i änden av kolven. Placera 1 brickan och muttern på kolven. Spänn muttern två eller tre varv på axeln. 12

13 Uppmätning av vajrarna Använd vinschen för att dra ut kolven så att den hamnar ca 45 cm från tvärstaget mittemot. Packa upp vajerpaketet. Lägg ut vajrarna så de ligger parallellt med varandra på golvet. Mät upp dina vajrar, starta vid änden med den gängade bulten och mät till insidan av vajerstoppet i andra ändan. Kontrollera mot bilden till höger och kontrollera att vajrarna har rätt längder. Kom ihåg att olika modeller har olika vajerlängder. 13

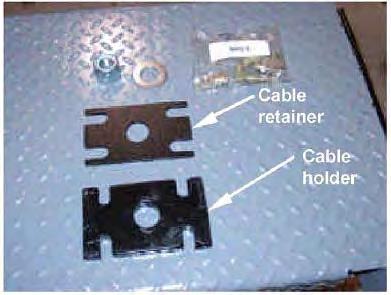

14 Montering av vajrarna Börja med den kortaste vajern. Skruva fast vajern i huvudspåret och runt den nedersta rullen. Placera änden med stoppet i den nedre, vänstra springan på vajerfästet. Fixera vajern med vajerhållaren. Mata bultändan på vajern runt rullen i den närmsta kolumnen och fäst änden på kabeln i kolumnens ändhylsa. Sätt på en mutter på änden och spänn åt för hand. 14

15 Ta nu den näst kortaste vajern. Mata igenom stoppet genom den andra sidan av huvudspåret på den nedre rullen. Placera änden med vajerstoppet i det nedre vajerfästet och säkra det med vajerhållaren. Mata igenom vajerns bultända genom öppningen i det yttre spåret. 15

16 Mata igenom vajerns bultänd genom öppningen i det yttre spåret, sedan matar du vajern runt rullen i kolumnen. Fäst bultänden i ändkåpan. Sätt på brickan och muttern på den gängade delen och spänn för hand på samma sätt som på den förra vajern. Sätt på en mutter på änden och spänn åt för hand. 16

17 Mata änden med stoppet på den näst kortaste vajern runt rullen på motsatta änden av det främre spåret. Mata den gängade delen runt kolumnens rulle och fäst den gängade änden i ändkåpan med muttern och spänn åt för hand. Mata änden på vajern genom undersidan av huvudspåret och runt den övre rullen. Fäst änden i kabelhållaren och kabelföraren. 17

18 Hämta den längsta vajern. Mata vajeränden genom öppningarna i det bortre spåret närmast huvudspåret. Mata bultänden runt pelarens rulle och fäst bultänden i toppkåpan med en mutter, spänn enbart muttern för hand. Mata slutänden på vajern genom undersidan på huvudspåret till den återstående rullen. 18

19 Installera säkerhetslåsstängarna, kullagerändar och distanser Dra vajern tillbaka runt kabelhållaren och fäst den med kabelhållaren. Dra åt muttern till kraftcylindern så att ungefär 2 till 3 gängor visas förbi nyloninsatsen. Leta upp och identifiera komponenterna som behövs för att installera säkerhetslåsstängerna. Montera distanserna från påse B på den raka, gängade ändan av 1/2" x 50" böjda stången och den gängade änden på den 1/2" x 126" raka säkerhetsstången. 19

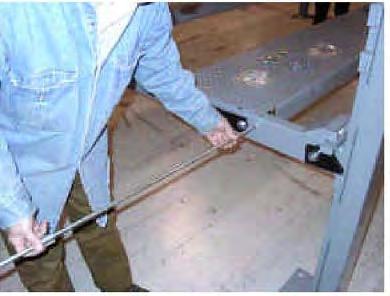

20 Installera det 1/2" x 50" böjda säkerhetslåset i huvudspårets spår vid ventilens ände av kraftcylindern. Stångarna skall passera genom de cylindriska guiderna på undersidan på spåret. Installera den 1/2" x 126" raka säkerhetslåsstången i huvudspåret från den motsatta änden. 20

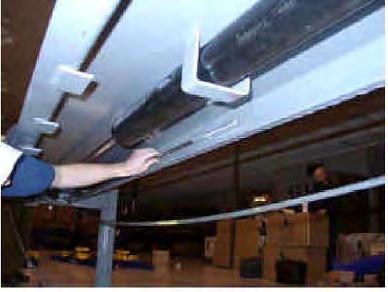

21 Stången skall löpa genom två guider på undersidan av huvudspåret. Montera låsmuttrar på de gängade ändarna på säkerhetslåsstängerna. Gänga på muttrarna ner till halva gängan. 21

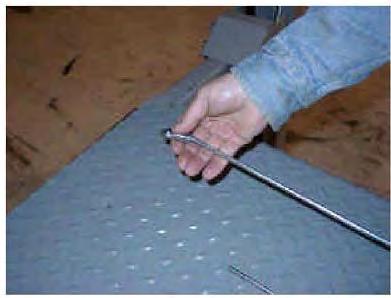

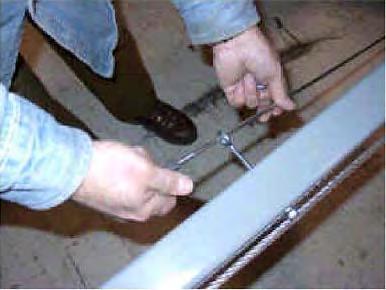

22 Ta fram de två 1/4" x 79"(82 1/2") stängerna. Montera kullagerändarna på de båda 1/4" x 79" (82 1/2") stängerna. Ta fram de två 1/4" x 6"(9") stängerna. Montera kullagerändarna på båda ändarna på 1/4" x 6"(9") stängerna. Gänga på en 1/4" mutter på änden av gängorna på varje av de två öglebultarna. Montera sedan en 1/4" bricka. 22

23 Sätt dit öglebultar på mitten av korsstaget med öppningen på utsidan av lyften, säkra därefter bulten med en 1/4" bricka och mutter. Sätt dit en 1/4" x 79" (82 1/2") stång genom öglebulten till säkerhetslåset. Sätt dit kullageränden på den gängade änden på stången och montera kullageränden på pelarens säkerhetslås med en 1/4" x 1 1/4" bult. Fäst andra änden av kullageränden till det övre hålet på den böjda kanten med en 1/4" x 1 3/4" bult. Gör de sista justeringarna av stångens längd med kullagerändena. 23

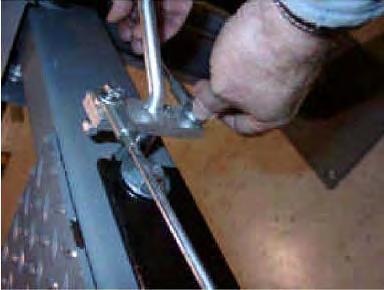

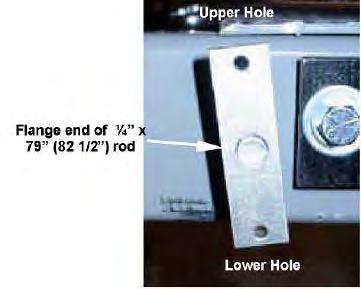

24 Använd en 1/4" x 1 3/4" bult för att säkra kullageränden på en 6"(9") stång till det nedre hålet i flänsen. Säkra den andra kullageränden i pelarens säkerhetslås med en 1/4" x 1 1/4" bult. Gör de sista justeringarna av stångens längd med kullagerändena. Installera den svarta knoppen på den böjda stången. Sträck dig in under huvudspåret och montera en 1/2" mutter på andra änden av den böjda stången, gänga på den ungefär 2" på stången. Gänga sedan på en 1/2 kopplingsmutter ungefär 3/4" på den böjda stången. Gänga på en 1/2" mutter på 1/2" x 126" stången. Gänga på 1/2" x 126" stången i 1/2" kopplingsmuttern. Detta kan göras för hand underifrån, sedan kan man justera och spänna fast den från flänsens ända med en 1" fast nyckel. 24

25 Rikta in flänsen på 1/2" x 126" stången till ungefär 11:30 riktning. Låt en medhjälpare dra åt låsmuttrarna på kopplingsmuttern. Montera 1/4" x 79" (82 1/2") stången genom öglebulten. Fäst kullageränden vid pelarens säkerhetslås med en 1/4" x l 1/4" bult. 25

26 Installera kullageränden på den andra änden på stången, och fäst den i det övre hålet på flänsen med en 1/4" x 1 3/4" bult. Gör de sista justeringarna av stången längd nu, se till att stången inte mer än 1/2" böjning. Fäst kullageränden på 1/4" x 6"(9") stången i det nedre hålet av flänsen. Fäst den andra änden av kullageränden på 6"(9") stången i säkerhetslåset. Gör de sista justeringarna av stångens längd. Kontrollera 1/4" stängerna så att de inte böjs för mycket. Om det är så måste du justera spänningen på 1/2" kopplingsmuttern. 26

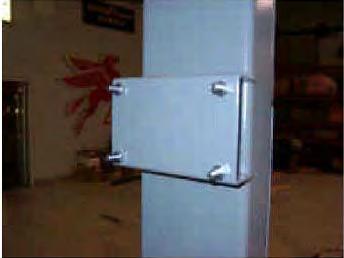

27 Installera Hydrauliken Montera fyra stycken 5/16" x 1" bultar i kraftenhetens fäste på pelaren. Placera kraftenheten så att den gängade änden på bulten är riktad utåt. Fäst bultarna med 5/16" muttrar. Ta bort den röda plastpluggen från basen på kraftenhetens pump. Montera en 90 rörvinkel med O-Ring så som det visas vid basen på kraftenhetens pump vid sänkningsarmen. Montera den kortare (71") slangen till fästet på kraftenheten. 27

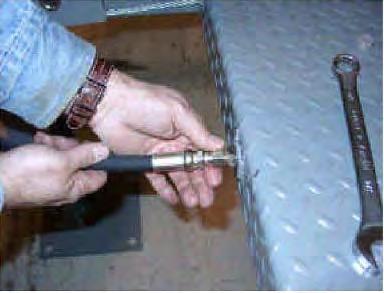

28 Montera en 90 rörkoppling med mutter i huvudspåret och spänn åt. Fäst andra änden av den 71" långa slangen den utsidens infästninggen på insidan av huvudspåret. Fäst en ände av den längre slangen till motsatta sidan av 90 rörkopplingen på huvudspåret. Lägg på tre lager teflontejp runt 90 0 rörkopplingen utan O-ringar. (Obs! medföljer ej). 28

29 Installera kopplingarna i kolvänden på kraftcylindern. Montera den fria änden av 82" slangen till 90 rörkopplingen utan O-Ring som du just monterat på kraftcylindern. Montera 3/8" NPT ventilkopplingen i ventilen på kraftcylindern. Gå nu tillbaka och kontrollera att alla kopplingar är ordentligt åtdragna och täta. Dra igenom buntbanden genom hålen i de självhäftande fästena och klistra fast dessa på undersidan av huvudspåret. Fäst slangarna med buntbanden, se till att inte dra åt så hårt att slangen inte kan röra sig fritt. 29

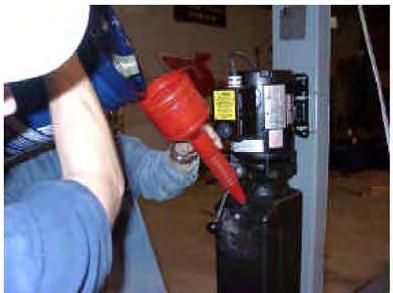

30 Justering av kablar Fyll på oljebehållaren med 11,5 liter AW-32 eller ISO-32 hydraulolja. Viktigt! Den vanligaste felorsaken för hydrauliksystem är föroreningar i hydraulvätskan (vatten, smuts, metallflisor, Etc.). Alla delar har rengjorts noggrant under alla faser av tillverkning, montering och testning. Alla vitala delar av hydraulsystemet, slangar, rör, cylindrar och ventiler etc. måste vara helt rena för att förhindra problem med föroreningar. Montera hjulstoppen vid slutet på liften där bilens front skall stå. Viktigt! Innan du lyfter ett fordon, se till att alla kablar är injusterade och bultar är spända. Koppla in kraftenheten i ett passande vägguttag. Starta kraftenheten genom att hålla inne Upp-Knappen (kraftenheten kan behöva en eller två minuter för att komma igång och tömma systemet på luft). Kör maskinen så att alla kablar sträcks. 30

31 Kontrollera bultarna till rullarna och se till att de är korrekt spända. Inspektera vajrarna och se till att de ligger rätt i spåren och på rullarna. Varning! Se till att du inte fastnar med fingrarna mellan kablar och rullar! Kör upp liften i högsta läget. Inspektera säkerhetslåsen. Alla säkerhetslåsen skall ha minst 1" fritt till det högsta säkerhetsstoppet. Säkerhetslåsen behöver minst 1" fritt för att lösa ut. Spänn eller lossa kablarna efter vad som behövs vid varje pelares toppkåpa för att försäkra dig om att alla spåren är jämna och att säkerhetslåsen passerar säkerhetsstoppen samtidigt. 31

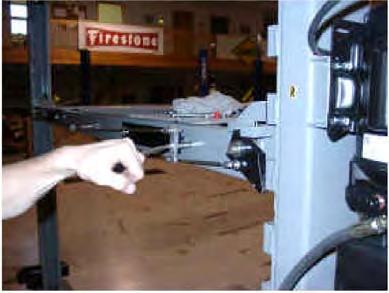

32 Handhavande och underhåll av din nya lift Handhavande och underhåll: Din FPP208 Equipment lift är enkel att använda och kräver ett minimum av underhåll. En snabb visuell inspektion av liften innan du använder den försäkrar dig om att din utrustning kommer att ge dig år av pålitlig och säker drift. Prova säkerhetslåsen manuellt innan du använder din lift se till att alla låsen sluter och öppnar samtidigt. Om inte, justera låsen genom att gänga kullagerändarna in eller ut. Försäkra dig om att säkerhetslåsen på pelarna är rena, går fria och inte är skadade. Viktigt! Använd inte liften med felaktigt justerande säkerhetslås. Kontrollera alltid hydraulvätskans nivå innan du använder liften. Se till att tanken är full med ren AW-32 eller ISO- 32 hydraulolja. OBS! DEXRON skali ej användas i liften. 32

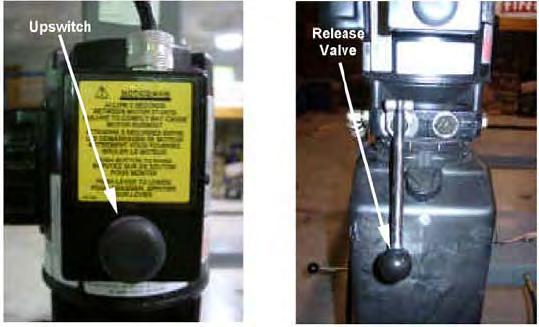

33 Kör din lift genom att trycka och hålla uppknappen intryckt på kraftenheten för att höja liften. Sänk liften genom att trycka på sänk-ventilen medan du släpper säkehetslåsen. När du använder liften var uppmärksam på eventuella ojämna rörelser eller hack. Din lift skall röra sig upp och ner sakta och stadigt,utan plötsliga stopp eller rörelser. Om liften rör sig ojämnt sänker du liften och inspekterar den efter felaktigt justerade kablar eller korsstag. Smörj alla rullarnas bussningar en gång i månaden eller efter var 50 timmars användning, det finns totalt tio rullar. Bussningarna kan smörjas på plats. OBS! Du behöver inte montera isär liften för att göra detta underhåll. 33

34 Montering av påfartsramp Installera plastskydden Det följer med två plastskydd 20 cm x 200 cm som skall skydda komponenterna på undersidan. Skydden är ingen obligatorisk utrustning och behöver inte nödvändigtvis monteras. Vi rekommenderar att du inte monterar plastskydden under de första veckorna efter att du tagit liften i drift. Detta ger dig en möjlighet att bekanta dig med hur mekaniken fungerar och underlättar inspektion och justering. Ta bort hjulstoppen. Haka på påfartsramperna i fästena. Glöm inte att ta bort ramperna och sätt tillbaka hjulstoppen innan liften höjs. Ramperna kan skada dig eller orsaka annan skada på väg upp eller ner och är svåra att ta bort när liften är uppe. För in plastskydden i hållarna på undersidan av huvudspåret. Ta bort skydden vid inspektion och underhåll genom att dra ut dem ur hållarna. 34

35 Alternativ för att installera liften. Installation av hjulsatsen: Montera hjulen i hjulramarna med fyra 3/8" x 1 1/2" bultar och låsmuttrar för varje hjul. Höj lyften till det nedersta säkerhetsstoppet. Fäst rullställningen på ramen med de långa sprintarna. Säkra sprintarna med säkerhetsspintarna. När alla fyra hjulen är installerade sänker du liften. Allt eftersom liften sänks kommer hjulen att röra vid golvet och armen kommer att fälla ut hjulen. Hjulen kommer att lyfta pelarna från marken. Nu kan du flytta liften fritt. Hjulen kan installeras med eller utan fordon på liften. 35

36 Instruktioner för möjliga fel och åtgärder Liften höjer sig inte 1. Luft i oljan Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Lufta cylindern, se installationsmanualen. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. 2. Cylindern kärvar Se installationsmanualen 3. Cylindern läcker internt Se installationsmanualen 4. Motorn går bakåt under tryck Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. 5. Sänkventilen läcker Spola igenom sänkventilen för att få ut möjliga föroreningar. Håll nere sänkventilens handta, starta kraftenheten och kör den i 15 sekunder. Smutsig olja. Byt ut oljan mot ren Dextron 11 ATF. Kontrollera att sänkhandtaget kan röra sig fritt. Om handtaget inte rör sig fritt, byt handtag eller fäste. Byt ut mot en ny del. 6. Motorn går bakåt Kontrollera att motorn är rätt inkopplad. Kontrollera motorns inkoppling mot kopplingschemat på motorn. 7. Pumpen skadad Se installationsmanualen Byt ut mot en ny del. 8. Pumpen bygger inte upp något tryck Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Se installationsmanualen Kontrollera pumpens monteringsskruvar. Skruvarnas åtdragningsmoment skall vara 15 till 18 ft/lbs. 9. Övertrycksventilen läcker Sänkventilen har fastnat. Montera isär sänkventilen och frigör ventilen. Se installationsmanualen Byt ut mot en ny del. 10. Spänningen till motorn är felaktig Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Se installationsmanualen 36

37 Liften höjer sig inte 1. Luft i oljan Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Lufta cylindern, se installationsmanualen. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. 2. Cylindern kärvar Se installationsmanualen 3. Cylindern läcker internt Se installationsmanualen 4. Motorn går bakåt under tryck Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. 5. Sänkventilen läcker Spola igenom sänkventilen för att få ut möjliga föroreningar. Håll nere sänkventilens handta, starta kraftenheten och kör den i 15 sekunder. Smutsig olja. Byt ut oljan mot ren Dextron 11 ATF. Kontrollera att sänkhandtaget kan röra sig fritt. Om handtaget inte rör sig fritt, byt handtag eller fäste. Byt ut mot en ny del. 6. Motorn går bakåt Kontrollera att motorn är rätt inkopplad. Kontrollera motorns inkoppling mot kopplingschemat på motorn. 7. Pumpen skadad Se installationsmanualen Byt ut mot en ny del. 8. Pumpen bygger inte upp något tryck Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera längden på matningsröret. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Se installationsmanualen Kontrollera pumpens monteringsskruvar. Skruvarnas åtdragningsmoment skall vara 15 till 18 ft/lbs. 9. Övertrycksventilen läcker Sänkventilen har fastnat. Montera isär sänkventilen och frigör ventilen. Se installationsmanualen Byt ut mot en ny del. 10. Spänningen till motorn är felaktig Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Se installationsmanualen 37

38 Liften höjer sig inte med last 1. Luft i oljan Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera/spänn åt matningsrören. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackningen och installera den enligt blad #8.3.2 Lufta cylindrarna. Se installationsmanualen. 2. Cylindern kärvar Se installationsmanualen. 3. Cylindern läcker internt Se installationsmanualen. 4. Liften överbelastad Se installationsmanualen Jämför fordonets vikt mot begränsningen för liften. 5. Sänkventilen läcker Spola ventilen. Håll sänkhandtaget nertryckt,starta enheten och låt den gå i 15 sekunder. Byt ut mot en ny del. Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. 38 Se installationsmanualen. 6. Motorn går bakåt Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. Kontrollera att motorn är rätt inkopplad. Kontrollera motorns inkoppling mot kopplingsschemat på motorn. 7. Pumpen skadad Se installationsmanualen Byt ut mot en ny del. 8. Pumpen bygger inte upp något tryck Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera/spänn åt matningsrören. Byt ut matningsslangen. Oljepackningen är skadad eller klämd. Byt oljepackningen och installera den enligt blad #8.3.2 Lufta cylindrarna. Se installationsmanualen. Se installationsmanualen 9. Sänkningstrycket felaktigt Se installationsmanualen Byt ut mot en ny del. 10. Övertrycksventilen läcker Sänkventilen har fastnat. Ta loss locket och rensa rent, blås ur med tryckluft. Byt ut mot en ny del. Se installationsmanualen. 11. Spänningen till motorn är felaktig Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Se installationsmanualen.

39 Liften stannar inte uppe 1. Luft i oljan Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Lufta cylindrarna. Se installationsmanualen. 2. Kontrollera ventilläckage Ta ur kontrollventilen och leta efter föroreningar Tvätta kontrollventilen i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollventilen. Byt ut mot en ny del. Se installationsmanualen. 3. Cylindern läcker internt Se installationsmanualen. 4. Sänkventilen läcker Spola ventilen. Håll sänkhandtaget nertryckt,starta enheten och låt den gå i 15 sekunder. Byt ut mot en ny del. Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Se installationsmanualen. 5. Läckande kopplingar Kontrollera hela hydraulsystemet efter läckage. Liften sänker sig sakta eller inte alls 1. Cylinderna kärvar Se installationsmanualen. 2. Gallret i sänkventilen igensatt Rengör sänkventilens nät. Rengör sänkventilen i lösningsmedel och blås den torr med tryckluft. Byt ut mot en ny del. Använd enbart ren Dextron II ATF. Om ATF är förorenad, byt ut den mot ren ATF. 39

40 Extern oljeläcka 1. Luftfiltret fullt med olja Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Byt ut mot en ny del. Se installationsmanualen. Använd enbart ren Dextron II ATF. 2. Insexskruvar lösa Dra åt alla skruvar. Dra åt skruvarna enligt specifikation # Lös tank Spänn åt tankens monteringsskruvar enligt specifikation # Luftfiltret fullt med olja Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Använd enbart ren Dextron II ATF. Byt ut mot en ny del. Se installationsmanualen. 5. Det läcker olja ur tanken Dra åt alla skruvar. Dra åt skruvarna enligt specifikation # Slangar/kopplingar lösa Se installationsmanualen. Dra åt hydraulkopplingarna. 7. Luft i oljan Kontrollera/spänn åt matningsröret och höljet. Byt ut matningsslangen eller höljet. Oljepackningen läcker. Byt oljepackningen runt pumpskaftet. Lufta cylindern. Se vidare i installationsmanualen. 40

41 Ovanliga ljud 1. Luft i oljan Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera/spänn åt matningsröret. Byt ut slangen och höljet. Oljepackningen skadad eller klämd. Byt oljepackning vid pumpskaftet. Lufta cylindrarna. Se vidare i installationsmanualen. 2. Liften överbelastad Kontrollera fordonets vikt. Jämför fordonets vikt mot begränsningen för liften. Se installationsmanualen. 3. Motor utbränd Kontrollera att motorn är ansluten med korrekt spänning. Jämför ansluten spänning med angiven spänning på motorn. Kontrollera att anslutningskabeln är av korrekt grovlek. Byt ut mot en ny del. Använd inte förlängningskablar. 4. Motorns monteringsskruvar lösa Spänn åt alla fästelement. Spänn i enlighet med specifikation # Motorn går baklänges Kontrollera att motorn är rätt inkopplad Kontrollera motorns inkoppling mot kopplingschemat på motorn. Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. 6. Pumpen skadad Se installationsmanualen. Byt ut mot en ny del. 7. Pumpen bygger inte upp något tryck Kontrollera att oljenivån är rätt. Oljenivån ska nå upp till luftningsbulten på tanken med liften i nedersta läget. Kontrollera/spänn åt matningsröret. Byt ut slangen och höljet. Oljepackningen är skadad eller klämd. Byt oljepackning vid pumpskaftet. Skruva ur kontrollskruven och kontrollera om det finns föroreningar. Tvätta kontrollskruven i lösningsmedel och blås rent med tryckluft. Sätt tillbaka kontrollskruven. Byt ut mot en ny del. Se installationsmanualen. Pumpskruvarna lösa. Spänn skruvarna enligt specifikation # Övertrycksventilen läcker Sänkventilen har fastnat. Ta loss locket och rensa rent, blås ur med tryckluft. Se installationsmanualen. Byt ut mot en ny del. 9. Spänningen till motorn är felaktig Byt ut mot en ny del. Se installationsmanualen. 41
