Detaljplaneområde Fredsborg

Transkript

1 uv rapport 2011:76 arkeologisk utredning etapp 1 och 2 Detaljplaneområde Fredsborg Uppland; Österåkers socken; Husby 1:1, 2:2 och 5:1 Cecilia Grusmark

2

3 uv rapport 2011:76 arkeologisk utredning etapp 1 och 2 Detaljplaneområde Fredsborg Uppland; Österåkers socken; Husby 1:1, 2:2 och 5:1 Dnr Cecilia Grusmark

4 Riksantikvarieämbetet Arkeologiska uppdragsverksamheten UV Mitt Instrumentvägen Hägersten Tel.: Fax: e-post: e-post: Riksantikvarieämbetet UV Rapport 2011:76 Kartor ur allmänt kartmaterial, Lantmäteriet Gävle Medgivande I 2011/0233. Kartor är godkända från sekretessynpunkt för spridning. Lantmäteriverket Dnr /1983. Bildredigering Karlis Graufelds Layout Åsa Östlund Tryck/utskrift EO Grafiska, Stockholm 2011

5 Innehåll Sammanfattning 6 Inledning och syfte 6 Natur- och kulturmiljö 6 Metod 7 Resultat 7 Administrativa uppgifter 7 Bilaga. Objekt- och schakttabell 8 Figurer 1. Utredningsområdet markerat på utdrag ur Terrängkartan. Skala 1: Utredningsområdet markerat på utdrag ur digitala Fastighetskartan. Skala 1: lan över objekt och schakt inom utredningsområdet markerat på utdrag ur exploatörens grundkarta. Skala 1:

6 Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt, har utfört en särskild arkeologisk utredning av detaljplaneområdet Fredsborg, Österåkers socken och kommun i Uppland. Vid specialinventeringen inom utredningsområdet påträffades inga nya fornlämningar ovan mark, men sex boplatslägen sågs ut. Vid utredningsgrävningen av de sex lägena återfanns inget av arkeologiskt intresse. Sammanfattning I samband med detaljplanearbetet för området Fredsborg i Österåkers kommun (fig. 1 och 2) har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt, utfört en särskild arkeologisk utredning etapp I och II inom området. Syftet med utredningen var att fastställa om tidigare ej kända fornlämningar fanns inom området. Vid specialinventeringen, etapp 1, påträffades inga nya fornlämningar synliga ovan mark, däremot sågs sex potentiella boplatslägen ut (fig. 3). Dessa blev föremål för utredningsgrävning, etapp 2, varvid inget av arkeologiskt intresse framkom. Utredningen resulterade inte i några nya fornlämningar inom detaljplaneområdet. Inledning och syfte å uppdrag av JM AB arbetar White Arkitekter AB med att ta fram en detaljplan för området Fredsborg i Österåkers kommun (fig. 1 och 2). Efter beslut av Länsstyrelsen i Stockholms län har Riksantikvarieämbetet, Arkeologiska uppdragsverksamheten, UV Mitt, utfört en särskild arkeologisk utredning etapp 1 och 2 inom området, vilken berörde fastigheterna Husby 1:1, 2:2 och 5:1. Ytan, som var föremål för utredning, omfattar cirka m 2 eller 28 hektar. Syftet med utredningen var att fastställa om tidigare ej kända fornlämningar fanns inom området. Inventeringsmomentet skulle göras mycket översiktligt då området tidigare varit föremål för arkeologisk utredning. Målsättningen var främst att koncentrera sig på de områden som inte utredningsgrävdes år 1990 och då främst potentiella boplatslägen från stenålder i de högre belägna partierna av området. Natur- och kulturmiljö Topografin inom utredningsområdet karakteriseras av skogsklädda höjdpartier i öster och väster. Mellan de två huvudsakliga höjderna, som högst 45 meter över havet, löper en dalgång i närmast nord-sydlig riktning. I dalgången, som ligger 20 meter över havet, är marken sank och vegetationen består av små björkträd och sly. Sluttningarna ned mot dalgången är i allmänhet mycket branta och klippiga. Den sydvästra delen av området består av åkermark insprängd mellan höjderna. Utredningsområdet gränsar mot äldre småhusbebyggelse i söder och bostadsområdet Hagbyhöjden i öster. Fornlämningsmiljön i området domineras av lämningar från järnålder, såsom gravfält, en fornborg samt lämningar från historisk tid. Utredningar inom området gjordes av Riksantikvarieämbetet år 1990, vilket inte resulterade i några nya fornlämningar. Intresset låg vid den tiden framför allt på de områden som kunde innehålla lämningar från exempelvis järnålder, det vill säga lägre belägna partier med åkermark och impediment i anslutning till dessa. 6 Detaljplaneområde Fredsborg

7 Metod Etapp 1 utgjordes av specialinventering som innebar en okulär besiktning av detaljplaneområdet med avsikt att finna nya fornlämningar eller kulturhistoriska lämningar både ovan mark och potentiella lägen för lämningar dolda under mark. Inmätning gjordes med DGS. Etapp 2 bestod av utredningsgrävning i form av sökschakt som togs upp med hjälp av grävmaskin, där så var möjligt. å lägen i oländig terräng togs provgropar upp för hand med hjälp av fyllhammare och mindre handredskap. Vegetation och jord avlägsnades skiktvis ned till orörd nivå. Vid behov finrensades ytan med handredskap. De upptagna schakten och provgroparna dokumenterades och mättes in med DGS, varefter de lades igen. All dokumentation gjordes i Riksantikvarieämbetet UV:s fältdokumentationssystem Intrasis. Resultat Etapp 1 resulterade inte i några nya fornlämningar synliga ovan mark. Åkermarken i sydväst utreddes inte alls då den tidigare utredningsgrävts utan resultat. Terrängen visade sig vara mycket kuperad med kala berg och tät skog i de högsta partierna, branta, klippiga sluttningar och djupa, sanka, slybeväxta dalgångar. Att i etapp 1 finna lämpliga boplatslägen var svårt, men sex potentiella boplatslägen kunde ändå konstateras (fig. 3 och bilaga). Då området var svårtillgängligt och terrängen oländig, kunde endast tre lägen vid utredningens etapp 2 undersökas med maskin. Tre lägen undersöktes för hand med mindre provgropar. Sammanlagt togs 11 schakt och sju provgropar upp (fig. 3 och bilaga). Vid etapp 2 framkom inget av arkeologiskt intresse, vilket innebär att utredningen inte resulterade i några nya fornlämningar inom detaljplaneområdet. Administrativa uppgifter Riksantikvarieämbetets dnr: Länsstyrelsens dnr: rojektnummer, UV: Intrasisprojekt: UV2010:232. Undersökningstid: 20 april, 2 3 maj rojektgrupp: Cecilia Grusmark och Tomas Westberg. Underkonsulter: Mälardalens Gräv & Schakt AB. Utredningsyta: 28 hektar. Läge: Ekonomiska kartan, blad 10I 9h. Koordinatsystem: Rikets system 2,5 gon V. Koordinater för undersökningsytans sydvästra hörn: x , y Dokumentationshandlingar som förvaras i Antikvarisk-topografiska arkivet (ATA), RAÄ, Stockholm:. Fynd: Inga fynd. Detaljplaneområde Fredsborg 7

8 Bilaga. Objekt- och schakttabell Objektnr Lämningstyp Bedömning Beskrivning Schakt/provgropar 1 Boplatsläge Ej fornlämning Flack hylla mellan berghällar som sluttar svagt mot NV, något blockig terräng med stenfria partier. Sand. Ett stort klippblock med lodräta väggar i Ö. Idag bevuxet med tallar och björk. Delar av objektet ligger utanför utredningsområdet. 2 Boplatsläge Ej fornlämning Liten hylla omgiven av berghällar med en gip som öppnar upp mot sluttning i N. Högt beläget och fritt mot S. Idag bevuxen med tall och gran. 3 Boplatsläge Ej fornlämning Hylla med svag sluttning mot Ö. Idag bevuxen med tall och gran. 4 Boplatsläge Ej fornlämning Terrass mot SO. Brant ned mot O. Sank svacka ganska lågt i terrängen. Visade sig ha ett lager av silt ovanpå sand. Troligen har svackan varit utsatt för avrinning från högre liggande partier. Delar av ytan kan ha varit odlad vi d något tillfälle i historisk tid. Bedömdes inte utgöra något bra boplatsläge. 5 Boplatsläge Ej fornlämning Liten hylla som öppnar upp åt Ö och SÖ med berghällar som skydd i N. Idag bevuxen med gran och enstaka tallar. 6 Boplatsläge Ej fornlämning Troligen ej stenålder, men fint beläget mot forntida vatten i N och Ö. Flackt, svagt sluttande mot N. Mycket blockig terräng och morän. Idag bevuxen med björk och annan låg vegetation. I centrala delarna av läget verkar marken ha blivit avschaktad, troligen i samband med anläggandet av den närliggande bebyggelsen. S8: 5 2 m, 0,2 m dj. Veg. 0,1 m, därunder grusig sand med inslag av sten 0,2 m stora. S9: 4 1 m, 0,2 m dj. Veg. 0,1 m, därunder grusig sand, rikligt med sten. S10: 5 1,5 m, 0,2 m dj. Veg. 0,1 m, därunder grusig sand, rikligt med sten. S11: 5 1,2 m, 0,2 m dj. Veg. 0,1 m, därunder finsand med enstaka stenar. S6: 7 2,5 m, 0,2 m dj. Veg. 0,1 m, därunder sand med måttligt inslag av sten. S7: 6 2,5 m, 0,2 0,3 m dj. Veg. 0,1 m, därunder fin sand med enstaka stenar. S12: rovgrop, ca 2 1 m, 0,2 0,3 m dj. Veg. 0,1 m, därunder grusig sand med inslag av små stenar. S13: rovgrop. Ca 1,5 0,8 m, 0,2 0,3 m dj. Veg. 0,1 m, därunder grusig sand med inslag av små stenar. S14: rovgrop. Ca 2 0,8 m, 0,2 0,3 m dj. Veg. 0,1 m, därunder sand med inslag av sten. S15: rovgrop. Ca 1 1 m, 0,2 m dj. Veg. 0,1 m, därunder sand med inslag av sten. S16: rovgrop. Ca 1 1 m, 0,25 m dj. Veg. 0,1 m, därunder lerig silt följt av sand. S17: rovgrop. 0,8 0,6 m, 0,2 m dj. Veg. 0,15, därunder grusig sand med inslag av sot och kol. Troligen p.g.a. rotbränder eller skogsbrand. S18: rovgrop. Ca 1 1 m, 0,15 m dj. Veg. 0,15 m, därunder grusig sand med inslag av sot och kol. Troligen p.g.a. rotbränder eller skogsbrand. Några större stenar, 0,1 0,15 m stora. S1: 2 2,5 m. 0,2 0,3 m dj. Veg. 0,1 m, därunder grov sand, morän. S2: 7 1,5 m, 0,2 m dj. Veg. 0,1 m, därunder siltig sand med inslag av sten. Blött p.g.a. avrinning från berg i S. S3: 2,5 3,5 m, 0,3 0,8 m dj. Siltig sand med inslag av sten, morän. Ett djuptag ned till 0,8 m, inga överlagringar. S4: 2 6 m, 0,2 m dj. Veg 0,1 m, därunder sandig morän. S5: 2 5 m, 0,2 m dj. Veg 0,1 m, därunder grusig sandig morän 8 Detaljplaneområde Fredsborg

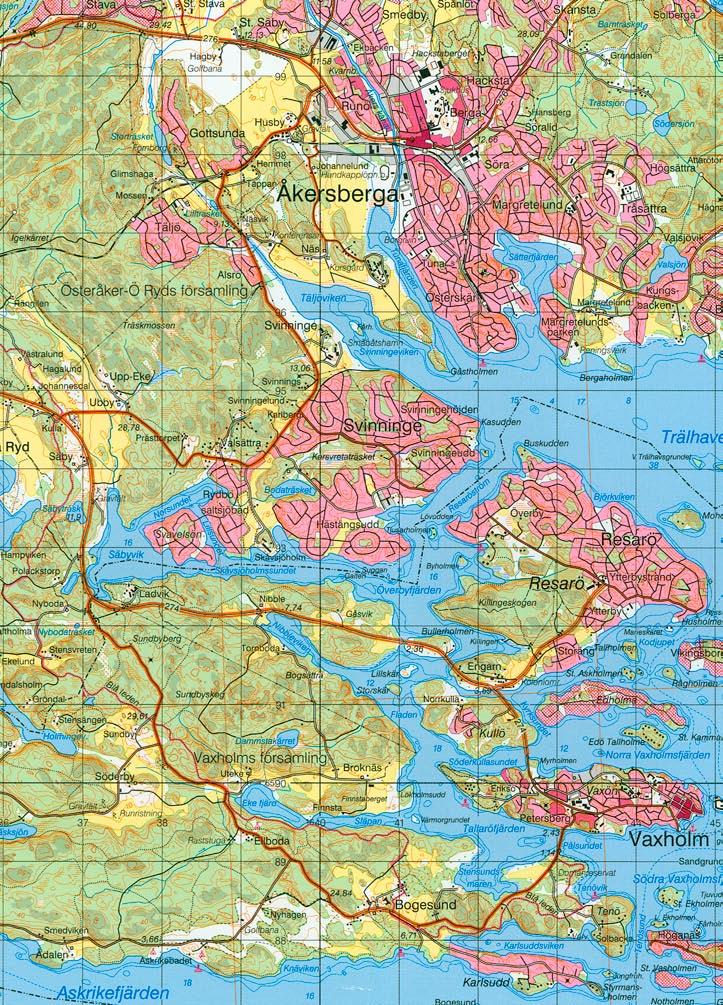

9 Figur 1. Utredningsområdet markerat på utdrag ur Terrängkarta Stockholm 10I NO. Skala 1: Detaljplaneområde Fredsborg 9

10 Hagby Lilla Stava Gottsunda Storträsket Fornborg Glimshaga Hällbacka Täppan Hemmet Ekbacken Mossen Lillträsket Björnungsängen Täljö Näsvik Figur 2. Utredningsområdet markerat på utdrag ur digitala Fastighetskartan (Ekonomiska kartan 10I 9h). Skala 1: Detaljplaneområde Fredsborg

11 Utredningsområde Objekt Schakt Figur 3. lan över objekt och schakt inom utredningsområdet markerat på utdrag ur exploatörens grundkarta. Skala 1: S3 S4 S5 S2 S1 Obj. 6 X Y S17 S18 Obj. 5 Obj. 1 S10 S11 S9 S8 S16 Obj. 4 Obj. 3 S15 S12 S14 S13 Obj. 2 S6 S7 Y X m
