1 & Stadsbyggnad Peter Myndes Backe Stockholm info@landskapslaget.se KV PROSTEN Landskapsåtgärder rev

2 Innehåll KV PROSTEN 13: REV ILLUSTRATIONSPLAN SID 3 PLAN ÖVER ÅTGÄRDER SID 4 SEKTIONER SID 5-6 BEFINTLIGA TRÄD SID 7 NYA TRÄD SID 8 BILAGA: TRÄDINMÄTNING ARBOR KONSULT AB SID

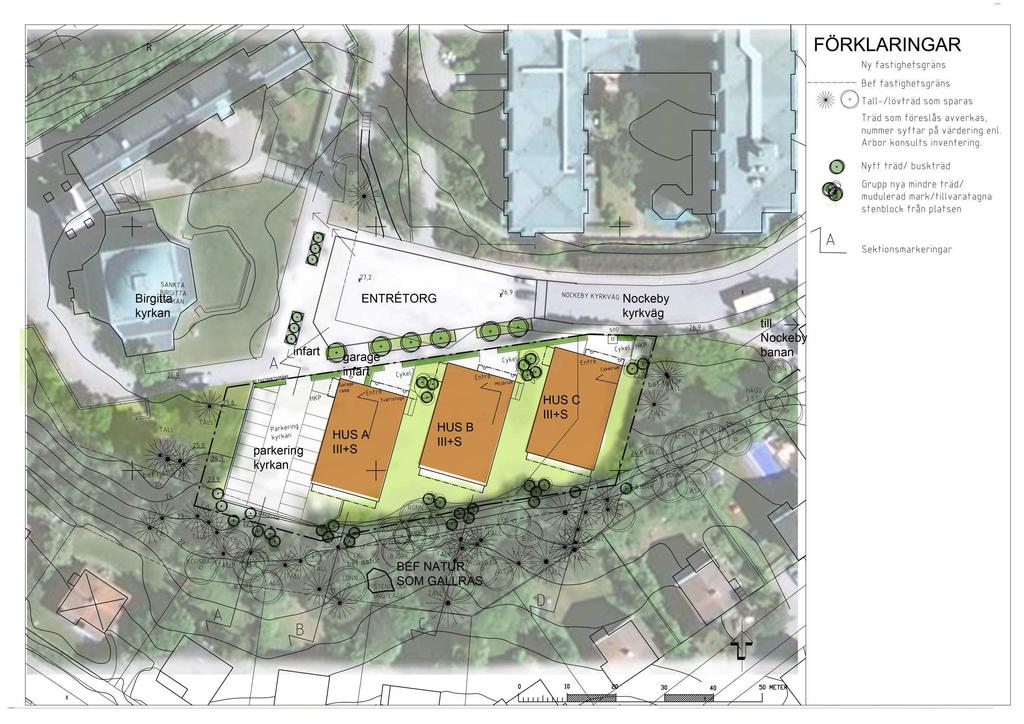

3 Illustrationsplan KV PROSTEN NOCKEBY Skala 1:500 A3 3

4 Plan över åtgärder 4

5 Sektioner KV PROSTEN 13: REV VILLATOMTER STADENS NATURMARK PLANOMRÅDE A B HÄNVISNING Träd enligt Arbor Konsult Trädinventering , sid Trädhöjd och utbredning uppskattad. Infiltrationsdike enl. Geosigma KV PROSTEN NOCKEBY Förslag till åtgärder i trädbestånd söder om planerad bebyggelse rev VILLATOMTER STADENS NATURMARK PLANOMRÅDE 5 5

6 KV PROSTEN 13:580 Sektioner REV VILLATOMTER C STADENS NATURMARK PLANOMRÅDE D AA HÄNVISNING Träd enligt Arbor Konsult Trädinventering , sid Trädhöjd och utbredning uppskattad. Infiltrationsdike enl. Geosigma KV PROSTEN NOCKEBY Förslag till åtgärder i trädbestånd söder om planerad bebyggelse rev VILLATOMTER STADENS NATURMARK PLANOMRÅDE 6 6

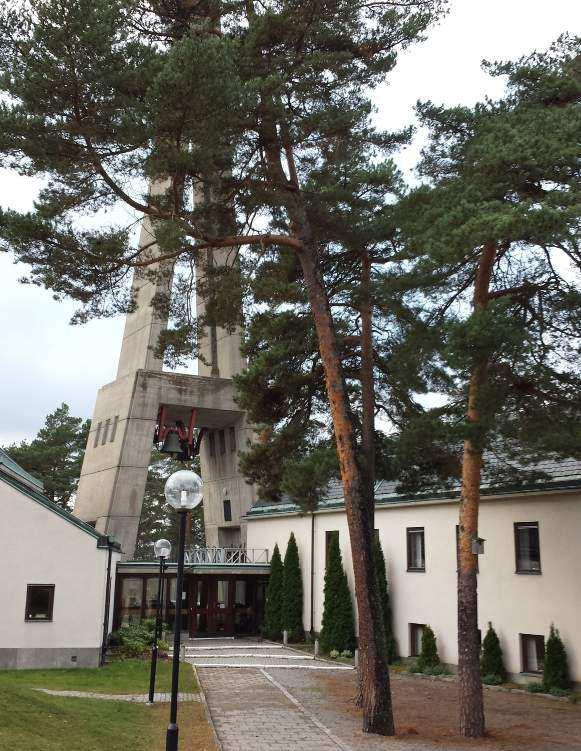

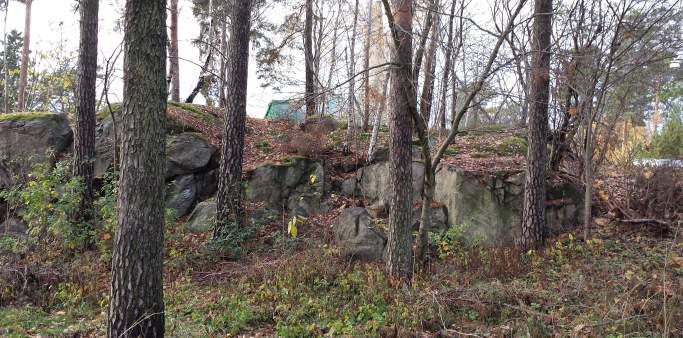

7 Befintliga träd KV PROSTEN 13: REV BEFINTLIG SITUATION Befintlig naturmark med tallar som gynnas Befintliga tallar i östra området Befintliga lövträv varav flera almar är i dåligt skick Befintligt berg och sten som kan återanvändas Tallar som karaktärsträd i området 7

8 Nya träd KV PROSTEN 13: REV FÖRKLARING Föreslagna åtgärder syftar till att: - Framhäva tall som karaktärsträd - Gallra i trädbeståndet, främst alm då almsjuka finns på plats. - Etablera ett nytt bryn i södra kanten av planerad bebyggelse som fungeras som visuell skärm. lämpliga arter är t ex tall, rönn och häggmispel. FÖRESLAGNA TRÄD - Befintligt berg och sten tas tillvara i utformningen. Schersmin - I gränsen mot stadens naturmark skapas woodland med en variation i växtskikt och material. - Schakt utförs med försiktighet nära befintliga träd vilka under byggtiden skyddas med stängsel, 2 m högt, typ Troax i arbetsområdets gräns. Speciell försiktig schakt utförs för tallar nära blivande garage. Rönn, Sorbus Kornell, Cornus Häggmispel, Amelanchier -Uppfyllnader i utförs med luftigt stenmaterial. Detta gäller t ex tallar som står ca 5 m från blivande garagevägg. Uppfyllnaden sker då bara på ena sidan trädet. Körsbärskornell, Cornus Japansk blodlönn, Acer palmatum Apel, Malus spinosa 8

9 Bilaga: Trädinventering

10 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 1 Acer tataricum Rysk lönn B 20 V 3 2,3 3 2 Prunus padus Hägg N 20 V Prunus padus Hägg N 20 V Prunus padus Hägg N 45 V 2 Dubbelstammig 3 5 Betula pendula Vårtbjörk N 40 V Malus Apel N 35 V 2 2 En stam har kollapsat. Lutar 3 7 Ulmus glabra Skogsalm N 90 V 2 5,6 Dubbelstammig 3 8 Ulmus glabra Skogsalm N 45 V Populus tremula Asp N 25 V Acer platanoides Skogslönn N 45 V 2 3 Ensidig krona 3 11 Salix caprea Sälg N 20 V Betula pendula Vårtbjörk N 25 V Ulmus glabra Skogsalm N 80 V 2 5 Dubbelstammig 3 14 Quercus robur Skogsek K 20 U 2 2 Ensidig krona 3 15 Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 35 V 2 Lutar något 2 17 Acer platanoides Skogslönn N 20 V 1 Lutar något 3 18 Ulmus glabra Skogsalm N 80 V Almsjuk. Kommer att fällas 3 19 Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 50 V 2 2 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 10

11 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 21 Pinus sylvestris Tall N 30 V 3 Trängd 3 22 Pinus sylvestris Tall N 30 V Pinus sylvestris Tall N 50 V Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 50 V Betula pendula Vårtbjörk N 25 V 3 Lutar 3 27 Quercus robur Skogsek N 35 V Quercus robur Skogsek N 30 V 2 Trängd 3 29 Betula pendula Vårtbjörk N 20 V Pinus sylvestris Tall N 45 V Populus tremula Asp N 35 V 2 Dubbelstammig 3 32 Prunus avium Fågelbär N 25 V Quercus robur Skogsek N 20 U Pinus sylvestris Tall N 60 V Pinus sylvestris Tall N 45 V Picea abies Gran N 30 V Pinus sylvestris Tall N 40 V Picea abies Gran N 30 V Picea abies Gran N 35 V Prunus avium Fågelbär N 45 G 2 3 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 11

12 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 41 Malus Apel N 20 V 3 Dubbelstammig 3 42 Sorbus aucuparia Rönn N 70 G 2 Flerstammig 3 43 Salix caprea Sälg N 70 G 2 Dubbelstammig 3 44 Tilia sp Lind N V 2 Flerstammig stubbskott 3 45 Populus tremula Asp N 25 V Corylus avellana Hassel N V 2 Flerstammig 3 47 Populus tremula Asp N 25 V Betula pendula Vårtbjörk N 30 V Ulmus glabra Skogsalm N 20 U Ulmus glabra Skogsalm N 100 V 2 Flerstammig 3 51 Ulmus glabra Skogsalm N 20 U Pinus sylvestris Tall N 45 V Pinus sylvestris Tall N 50 V Quercus robur Skogsek N 25 U 2 Lutar. Trängd 3 55 Acer platanoides Skogslönn N 60 V 2 Flerstammig 3 56 Pinus sylvestris Tall N 50 V Pinus sylvestris Tall N 50 V 3 Död topp - töreskatesvamp 3 58 Quercus robur Skogsek N 15 U Picea abies Gran N 40 V Pinus sylvestris Tall N 40 V 2 2 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 12

13 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 61 Pinus sylvestris Tall N 30 V 2 2 Stamskador med en större skruv 3 62 Pinus sylvestris Tall N 50 V Salix caprea Sälg N 30 V Betula pendula Vårtbjörk N 20 V Populus tremula Asp N 35 V Salix caprea Sälg N 20 V Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 35 V 3 Död topp - töreskatesvamp 3 69 Quercus robur Skogsek N 20 U 2 Trängd 3 70 Pinus sylvestris Tall N 35 V Prunus avium Fågelbär N 20 V Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 40 V Picea abies Gran N 50 V Acer platanoides Skogslönn N 20 V Pinus sylvestris Tall N 40 V 2 Lutar något 2 80 Pinus sylvestris Tall N 25 V 2 2 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 13

14 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 81 Pinus sylvestris Tall N 80 V 2 Dubbelstammig 2 82 Pinus sylvestris Tall N 45 V 3 Död topp - töreskatesvamp 3 83 Pinus sylvestris Tall K 50 V Pinus sylvestris Tall A 30 V 2 2 Stamskador 3 85 Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 45 V 3 Död topp - töreskatesvamp 3 87 Pinus sylvestris Tall N 40 V 2 Lutar 2 88 Pinus sylvestris Tall N 30 V Quercus robur Skogsek N 55 V Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 45 V Pinus sylvestris Tall N 30 V 4 Döende 3 93 Pinus sylvestris Tall N 35 V Pinus sylvestris Tall K 45 V Pinus sylvestris Tall K 25 V Pinus sylvestris Tall K 35 V Pinus sylvestris Tall K 45 V Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 35 V Pinus sylvestris Tall N 35 V 2 2 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 14

15 Plats/omr.nr: Datum: Inventerat & sammanställt av: Kv Prosten Nockeby Cathrine Bernard Anders Ohlsson Sjöberg Markyta Åldersklass Skador A. Asfalt U. Ungt 1. Mindre stamskador Bevarandevärde B. Betongplattor V. Vuxet 2. Större stamskador 1. Stort bevarandevärde C. Betonggaller G. Gammalt 3. Stamsprickor 2. Bevarandevärt J. Järngaller 4. Större grenskador 3. Lågt bevarandevärde G. Grus Vitalitet 5. Döda grenar K. Klippt gräsyta 1. Bra 6. Invuxen bark eller snäv stamförgrening Åtgärder N. Naturmark 2. Mindre bra 7. Fruktkroppar, svamp 1. Akut P. Plantering 3. Dålig 8. Tidigare toppkapad 2. Mindre akut S. Gatsten 4. Mycket dålig 9. Codominant stam 3. På sikt 10. Rotbensskador Nr Vetenskapligt namn Svenskt namn Skador Vitalitet Åldersklass Stamdiameter i cm Markyta Anmärkningar 101 Pinus sylvestris Tall N 40 V Pinus sylvestris Tall N 40 V Acer platanoides Skogslönn N V 2 Flerstammig Sorbus aucuparia Rönn N 40 V 2 Dubbelstammig Sorbus aucuparia Rönn N 35 V Salix caprea Sälg N 40 V Pinus sylvestris Tall N 30 V Betula pendula Vårtbjörk N 30 V Sorbus aucuparia Rönn N 20 V Betula pendula Vårtbjörk N 20 V Betula pendula Vårtbjörk N 40 V 3 Dubbelstammig 3 Bevarandevärde Uppbyggnadsbeskärning Fnasning/Rotskott Uppstam/höjn. av kronan Underhållsbeskärning Avlastningsbeskärning Utrymmesbeskärning Ståndortsförbättring Fällning & nyplantering Fällning 15
