1 Filar 1

2 Filar Innehållsförteckning I 200 år har PFERD tillverkat filar av högsta kvalitet. Den långa erfarenheten som verktygstillverkare spelar stor roll vid utvecklingen av PFERD filar. Användningsanpassade filformer och huggningar för industri och hantverk garanterar god lönsamhet. Filar från PFERD ger fortsatt hög avverkning och utmärkt ytfinhet även efter en längre tids arbete. Den moderna tillverkningstekniken och den noggranna kvalitetskontrollen garanterar högsta PFERD kvalitet. PFERD är certifierade enligt ISO Innehåll Sida Bra förpackat och presenterat, PFERDERGONOMICS 3 Den snabba vägen till det optimala verktyget 4 De vanligaste PFERD-huggningarna och -tandningarna 5 PFERD-kvalitet, tandantal 6 Användning Innehåll Sida Filar Filar för verkstaden Verkstadsfilar enligt DIN 7 Specialfilar 13 Nyckelfilar 16 Användning Innehåll Sida Filar för trä samt raspar Filar för trä 33 Träraspar 34 Hovhyvel/hovrasp 36 Specialraspar 37 Nålraspar 38 Precisionsfilar Filar med tånge 40 Karosserifilar Frästa filar Hårdmetallfilar Sågfilar Kontaktfilar 18 Karosserifilblad 19 Justerbara hållare för karosserifilar 19 Karosserifilar med tånge 20 Lackhyvel 20 Frästa filar med tånge 21 Frästa filblad 22 Hållare för filblad 22 Universalkantfil 22 Hårdmetallfilar 23 Hållare för hårdmetallfilar 23 Trekantssågfilar 24 Knivsågfilar 26 Dubbel sågfil 26 Flata sågfilar 27 Kedjesågfilar 28 Skärpverktyg för sågkedjor 30 Ryttarefilar 32 Fil, filfodral, filkarda Handavgradare CORINOX filar 44 CORINOX nålfilar 45 Nålfilar 46 Handyfilar 50 Räffelfilar, räffelraspar 51 Fil 56 Snabbspänn 57 Räffelfilshållare 57 Tomma plastfodral 57 Filkarda 58 Handavgradare 59 Utförlig information och beställningsuppgifter för diamantfilar finns i katalog 205. Filset finns på samma sida som den enskilda produktgruppen. Manuellt arbete 2

3 Minskade vibrationer Reducerat buller Minskad stoftbelastning Optimerad haptik vid arbetet PFERDERGONOMICS Människan står i centrum 1 PFERD verktyg för bearbetning av plaster LITA PÅ BLÅTT PFERD-verktyg för bearbetning av rostfritt stål LITA PÅ BLÅTT PFERD-Verktyg för bearbetning av aluminium LITA PÅ BLÅTT Filar Bra förpackat och presenterat, PFERDERGONOMICS PF den PERFEKTA FILEN Industriförpackning från PFERD PFERD-TOOL-CENTER Ett urval av de vanligaste filarna från PFERD finns förpackade i en säljfrämjande PF förpackning. Viktig information som artikelnummer, beteckning, kod och teknisk information är angivet på förpackningen. Varje fil är försedd med ett ergonomiskt fil, som ligger bra i handen och som underlättar arbetet. Filar i PF förpackning är märkta med PF i produkttabellerna. Industriförpackade filar från PFERD rullas på traditionellt sätt in i korrosionsskyddande papper. Beroende på filens längd förpackas filarna om 5 eller 10 stycken (förutom sågkedjefilar). Dessa filar levereras utan. De är därför lämpliga för den erfarne användaren som har ett eget eller som har individuella önskemål om hur det ska vara utformat. Fördelar: Fördelar: Levereras med ergonomiskt fil All viktig information lätt överskådlig Lättare att hitta den optimala filen tack vare olika färgkoder och information om verktygets användning Optimalt skydd mot korrosion och skador Kraftig förpackning som skyddar mot korrosion och skador Lättare att hitta den optimala filen tack vare olika färgkoder för olika huggningar Lättöverskådlig etikett på förpackningen med all viktig information På TOOL CENTER, PFERDs point of sale, finns all viktig information som behövs för att göra det optimala valet av verktyg. Info och bildkort innehåller viktiga tips om verktygen och användning. Fråga din återförsäljare eller kontakta oss för mer information om TOOL CENTER. PFERDERGONOMICS PFERD PRAXIS Syftet med PFERDERGONOMICS är att varaktigt sänka vibrationer, buller och dammutveckling när verktyget används och att märkbart förbättra verktygets haptik. Människan står i centrum. Se direkt inom vilket område verktyget har sina bästa egenskaper. Verktyg med PFERDERGONOMICS egenskaper har piktogram med motsvarande symbol. Förutom det klassiska filhandtaget erbjuder PFERD även ett ergonomiskt utformat filhandtag. Skaftets speciella form skyddar handen från vassa kanter och hörn. Kombinationen av två högvärdiga plastkomponenter i filet ger ett bekvämt grepp som gör det lätt att föra filen. Beställningsinformation för fil från PFERD finns på s 56. Mer information på temat ergonomi och lämpliga PFERDverktyg finns i broschyren PFERDERGONOMICS Människan står i centrum. Plast INOX Aluminium PRAXIS broschyrer från PFERD innehåller mycket värdefull information om materialegenskaper och även tips och råd vid användning av verktyg från PFERD. PFERDVIDEO Mer information finns här eller på 3

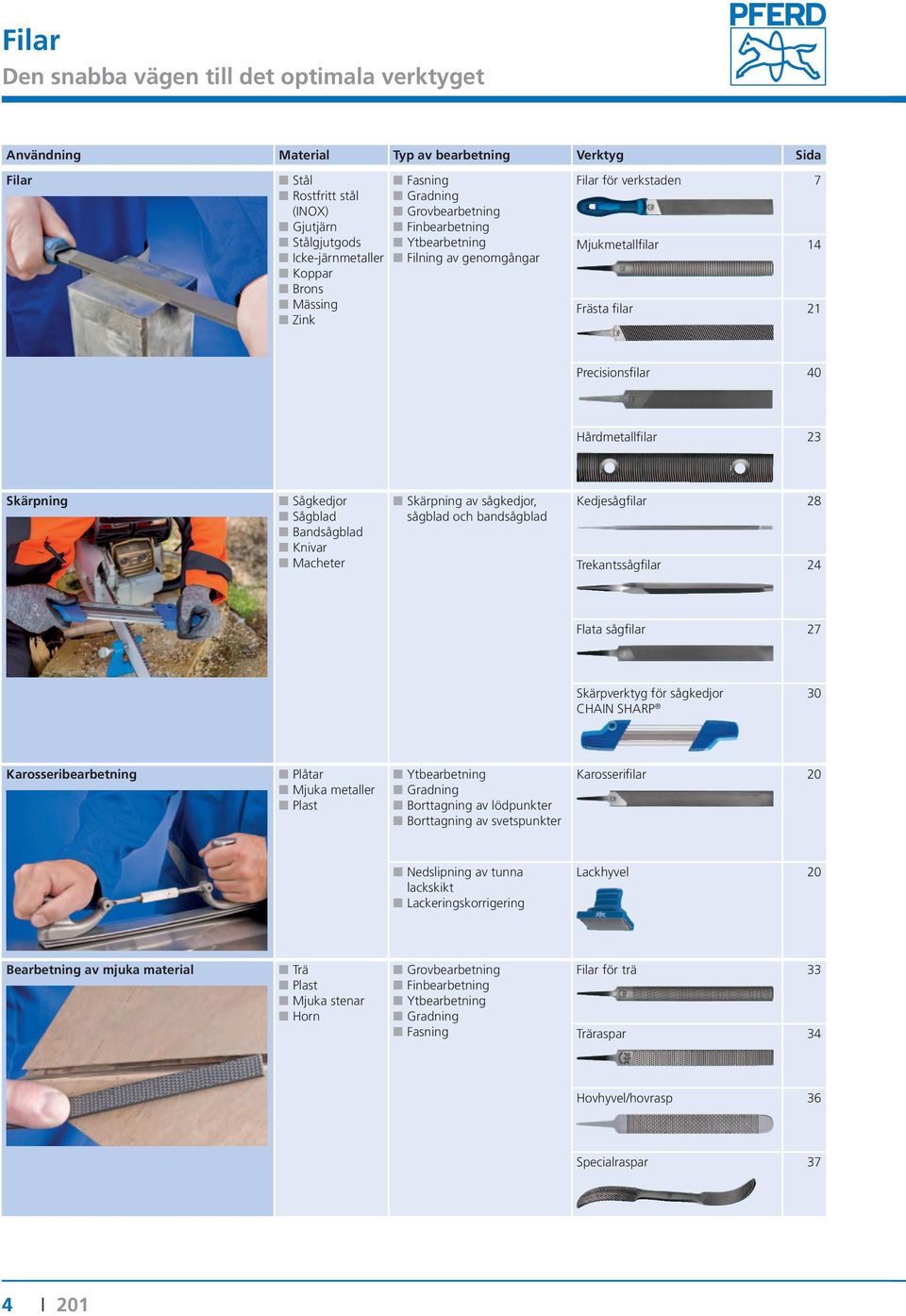

4 Filar Den snabba vägen till det optimala verktyget Användning Material Typ av bearbetning Verktyg Sida Filar Stål Rostfritt stål (INOX) Gjutjärn Stålgjutgods Icke-järnmetaller Koppar Brons Mässing Zink Fasning Gradning Grovbearbetning Finbearbetning Ytbearbetning Filning av genomgångar Filar för verkstaden 7 Mjukmetallfilar 14 Frästa filar 21 Precisionsfilar 40 Hårdmetallfilar 23 Skärpning Sågkedjor Sågblad Bandsågblad Knivar Macheter Skärpning av sågkedjor, sågblad och bandsågblad Kedjesågfilar 28 Trekantssågfilar 24 Flata sågfilar 27 Skärpverktyg för sågkedjor 30 CHAIN SHARP Karosseribearbetning Plåtar Mjuka metaller Plast Ytbearbetning Gradning Borttagning av lödpunkter Borttagning av svetspunkter Karosserifilar 20 Nedslipning av tunna lackskikt Lackeringskorrigering Lackhyvel 20 Bearbetning av mjuka material Trä Plast Mjuka stenar Horn Grovbearbetning Finbearbetning Ytbearbetning Gradning Fasning Filar för trä 33 Träraspar 34 Hovhyvel/hovrasp 36 Specialraspar 37 4

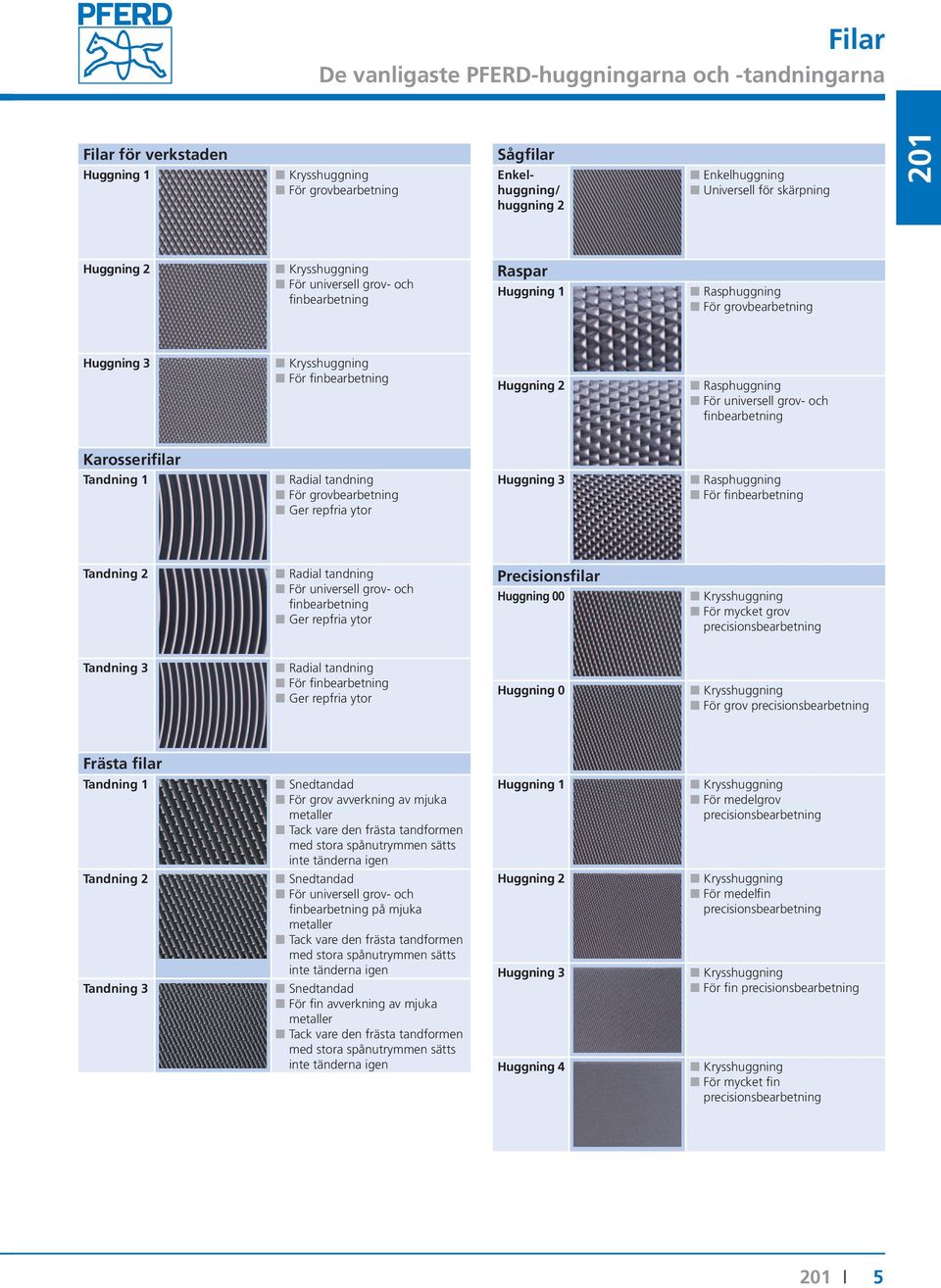

5 Filar De vanligaste PFERD-huggningarna och -tandningarna Filar för verkstaden 1 Krysshuggning För grovbearbetning Sågfilar Enkelhuggning/ huggning 2 Enkelhuggning Universell för skärpning 2 Krysshuggning För universell grov- och finbearbetning Raspar 1 Rasphuggning För grovbearbetning 3 Krysshuggning För finbearbetning 2 Rasphuggning För universell grov- och finbearbetning Karosserifilar Tandning 1 Radial tandning För grovbearbetning Ger repfria ytor 3 Rasphuggning För finbearbetning Tandning 2 Radial tandning För universell grov- och finbearbetning Ger repfria ytor Precisionsfilar 00 Krysshuggning För mycket grov precisionsbearbetning Tandning 3 Radial tandning För finbearbetning Ger repfria ytor 0 Krysshuggning För grov precisionsbearbetning Frästa filar Tandning 1 Tandning 2 Tandning 3 Snedtandad För grov avverkning av mjuka metaller Tack vare den frästa tandformen med stora spånutrymmen sätts inte tänderna igen Snedtandad För universell grov- och finbearbetning på mjuka metaller Tack vare den frästa tandformen med stora spånutrymmen sätts inte tänderna igen Snedtandad För fin avverkning av mjuka metaller Tack vare den frästa tandformen med stora spånutrymmen sätts inte tänderna igen Krysshuggning För medelgrov precisionsbearbetning Krysshuggning För medelfin precisionsbearbetning Krysshuggning För fin precisionsbearbetning Krysshuggning För mycket fin precisionsbearbetning 5

6 Filar PFERD-kvalitet, tandantal Flera kriterier bestämmer PFERD-kvaliteten Spånyta 10 gångers förstoring Spånutrymme Jämn hårdhet genom felfri stålstruktur Profilvalsning, form och tångesmidning, glödgning innan huggningen påföres och härdning är processer som alla förändrar stålstrukturen. Det är viktigt att den höga kolhalten i stålstrukturen bevaras eftersom den avgör filens hårdhet och avverkningsförmåga. Exakt form och jämn huggning från tånge till yttersta spetsen Genom smidning och slipning får filen sin exakta form. Det är en förutsättning för ett noggrant filningsarbete. En jämn och exakt huggning garanterar god filprestanda och släta ytor. Tändernas form och vinkel bestäms av användningsändamålet. Idealisk tandgeometri för varje användningsområde Lämpliga tandformer för olika användningsområden medför bästa avverkning. Det finns ingen universaltandform som passar alla användningsområden. PFERD utvecklar optimalt lämpliga tandformer och tandgeometrier för de olika bearbetningsområdena. Bilden visar en tand till en karosserifil med den typiskt rundade spånytan och det stora spånutrymmet. Tandantal för huggna filar [tänder/cm] enligt DIN 8349 (utan tånge) Huggn. 1-B Medelgrov Verkstadsfilar Tandantal ± 8 % Huggn. 2 Medelfin Huggn. 3-S Fin Normal Smal Sågfilar Tandantal ± 5 % Extra smal Extra extra smal Flata sågfilar Huggn. 1 Huggn Symbolfärger för huggningarna Olika färger på de tillgängliga huggningarna underlättar ett snabbt verktygsval. Huggn. 1 Huggn. 2 Huggn. 3 grön = grov 10 Flachstumpf Plates à main mm Bastard bâtarde gul = medel 10 Flachstumpf Plates à main mm Halbschlicht demi-douce röd = fin 10 Flachstumpf Plates à main mm Schlicht douce Beräkning av tandantalet: Tandantalen för filar i PFERD katalog motsvarar DIN Tandantalet för en fil är antalet huggningar per cm fillängd räknat i filaxelns riktning. Vid krysshuggning beräknas tandantalet på den övre huggningen. Filaxel 1 cm 9 tänder Underhuggning Tånge Filbröst Överhuggning Exempel: Med en fillängd på 250 mm, huggning 1, har 1 cm fillängd 9 tänder, med en fillängd på 100 mm, huggning 1, har däremot 1 cm fillängd 17 tänder. Det högre tandantalet hos kortare filar ger samma känsla (kraftansträngning, hanterbarhet och avverkning) vid användning på ytor och kanter, som ett längre utförande på filen. Måttuppgifter: Fillängd Tånge småtten i tabellerna är uppmätta över huggningen och kan variera beroende på huggning. På avsmalnande filar mäts huggningen på det högsta och bredaste stället. Filar från PFERD tillverkas enligt normerna för DIN och ISO. Översikt över filbeteckningarna enligt DIN Profil Verkstadsfilar Frästa filar Sågfilar Raspar Kabinettfilar Nyckelfilar DIN ansats A E, F A, B A, E A flat B B trekant C A, B, C, D C fyrkant D B D halvrund E C, D F D, F E rund F E C F knivfilar G G svarvfilar H 6

7 Filar för verkstaden Verkstadsfilar enligt DIN PFERD tillverkar verkstadsfilar i högsta kvalitet med lång livslängd och mycket god avverkning. Tre olika huggningar finns beroende på användning: 1: grovbearbetning, stora spånor 2: universell användning 3: finbearbetning Verkstadsfilar från PFERD finns i industriförpackning utan eller i PF-förpackning med ergonomiskt fil. Ansats Rektangulär fil med tånge och huggning på tre sidor, en kant utan huggning. Form A enligt DIN Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier Filning av genomgångar mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 x 2,5 FH ,0 x 4,0 FH ,0 x 5,0 FH 4/ ,0 x 6,0 FH 4/ ,0 x 6,5 FH 5/ ,0 x 7,5 FH 5/1-5 PF-förpackning (med ) PF ,0 x 4,0 - FH 3 5 PF ,0 x 5,0 - FH 4/1 5 PF ,0 x 6,0 - FH 4/1 5 PF ,0 x 6,5 - FH 5/1 5 Inkl 7

8 Filar för verkstaden Verkstadsfilar enligt DIN Flat Rektangulär fil, avsmalnande form, med huggning på fyra sidor och tånge. Form enligt DIN Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier Filning av genomgångar mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 x 2,5 FH ,0 x 4,0 FH ,0 x 5,0 FH 4/ ,0 x 6,0 FH 4/ ,0 x 6,5 FH 5/ ,0 x 7, PF-förpackning (med ) PF ,0 x 4,0 - FH 3 5 PF ,0 x 5,0 - FH 4/1 5 PF ,0 x 6,0 - FH 4/1 5 PF ,0 x 6,5 - FH 5/1 5 Inkl Trekant Trekantsfil, avsmalnande form, med huggning på tre sidor och tånge. Form C enligt DIN Ytbearbetning Gradning Filning av genomgångar mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 FH ,0 FH ,0 FH ,5 FH ,0 FH 5-5 PF-förpackning (med ) PF ,0 - FH 3 5 PF ,0 - FH 4 5 PF ,5 - FH 5 5 Inkl 8

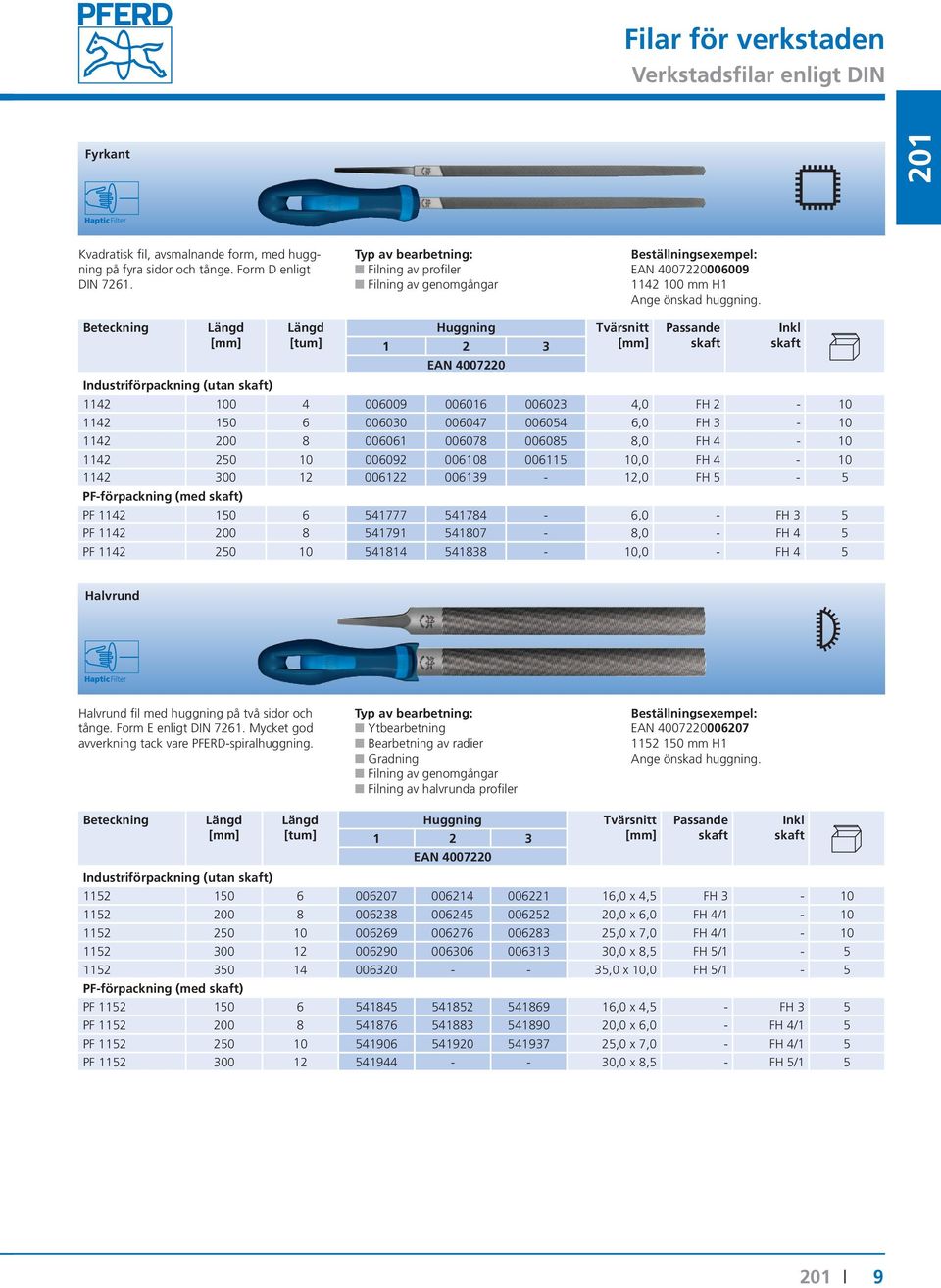

9 Filar för verkstaden Verkstadsfilar enligt DIN Fyrkant Kvadratisk fil, avsmalnande form, med huggning på fyra sidor och tånge. Form D enligt DIN Filning av profiler Filning av genomgångar mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 FH ,0 FH ,0 FH ,0 FH ,0 FH 5-5 PF-förpackning (med ) PF ,0 - FH 3 5 PF ,0 - FH 4 5 PF ,0 - FH 4 5 Inkl Halvrund Halvrund fil med huggning på två sidor och tånge. Form E enligt DIN Mycket god avverkning tack vare PFERD-spiralhuggning. Ytbearbetning Bearbetning av radier Gradning Filning av genomgångar Filning av halvrunda profiler mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 x 4,5 FH ,0 x 6,0 FH 4/ ,0 x 7,0 FH 4/ ,0 x 8,5 FH 5/ ,0 x 10,0 FH 5/1-5 PF-förpackning (med ) PF ,0 x 4,5 - FH 3 5 PF ,0 x 6,0 - FH 4/1 5 PF ,0 x 7,0 - FH 4/1 5 PF ,0 x 8,5 - FH 5/1 5 Inkl 9

10 Filar för verkstaden Verkstadsfilar enligt DIN Halvrund avsmalnande form Halvrund fil, avsmalnande form med huggning på två sidor och tånge. Form E enligt DIN Mycket god avverkning tack vare PFERD-spiralhuggning. Ytbearbetning Bearbetning av radier Gradning Filning av genomgångar Filning av halvrunda profiler SP 100 mm H1 Ange önskad huggning Industriförpackning (utan ) 1152 SP ,4 x 2,5 FH SP ,0 x 4,5 FH SP ,0 x 6,0 FH 4/ SP ,0 x 7,0 FH 4/ SP ,0 x 8,5 FH 5/ SP ,0 x 10,0 FH 5/1-5 PF-förpackning (med ) PF 1152 SP ,0 x 4,5 - FH 3 5 PF 1152 SP ,0 x 6,0 - FH 4/1 5 PF 1152 SP ,0 x 7,0 - FH 4/1 5 PF 1152 SP ,0 x 8,5 - FH 5/1 5 Inkl Rund Rund fil med tånge och huggning runt om. Form F enligt DIN Mycket god avverkning tack vare PFERD-spiralhuggning. Bearbetning av radier Gradning Filning av genomgångar Filning av profiler med innerradier mm H1 Ange önskad huggning Industriförpackning (utan ) ,0 FH ,0 FH ,5 FH ,5 FH ,0 FH ,0 FH 5-5 PF-förpackning (med ) PF ,0 - FH 3 5 PF ,5 - FH 4 5 PF ,5 - FH 4 5 PF ,0 - FH 5 5 Inkl 10

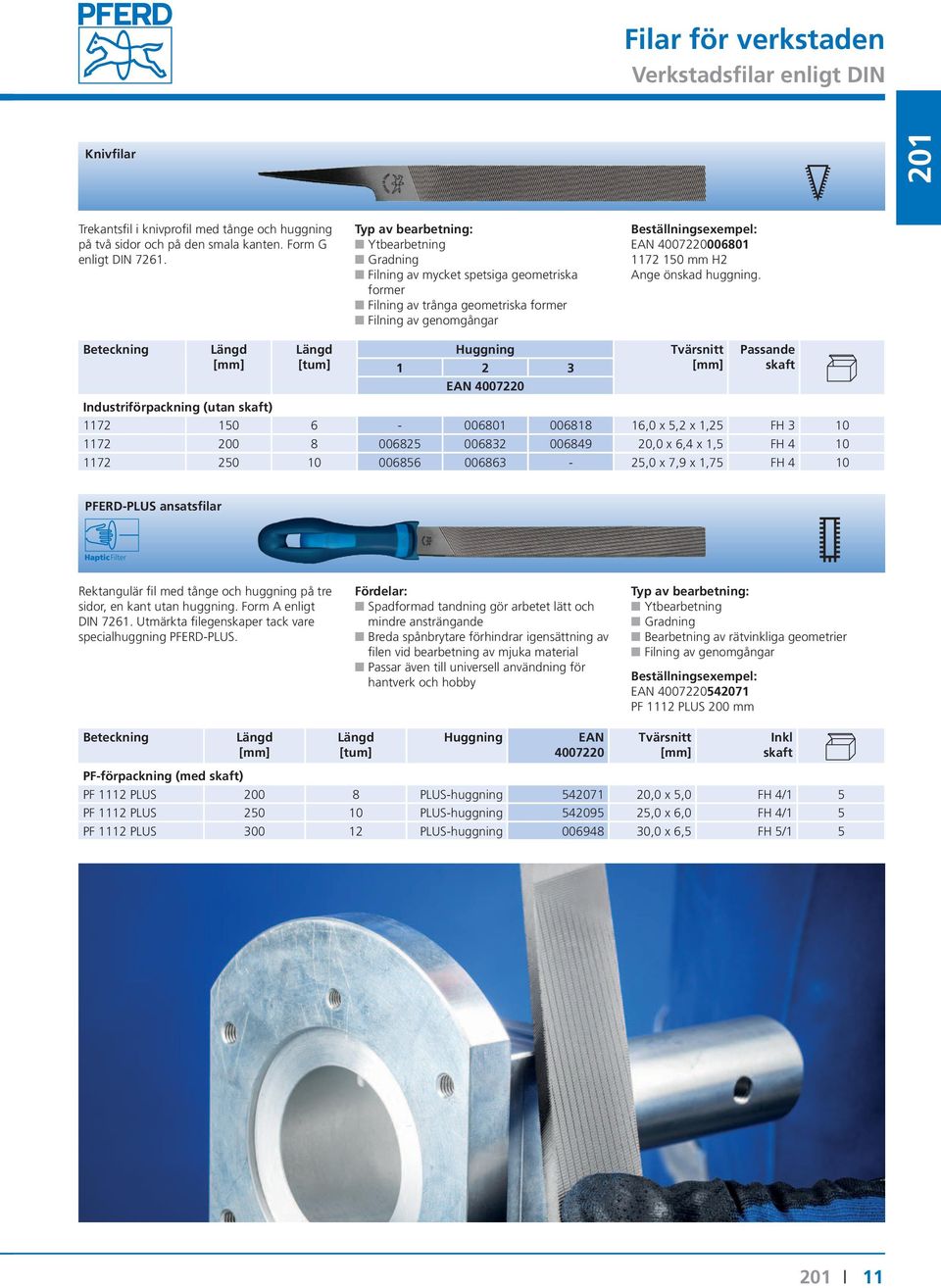

11 Filar för verkstaden Verkstadsfilar enligt DIN Knivfilar Trekantsfil i knivprofil med tånge och huggning på två sidor och på den smala kanten. Form G enligt DIN Ytbearbetning Gradning Filning av mycket spetsiga geometriska former Filning av trånga geometriska former Filning av genomgångar mm H2 Ange önskad huggning Industriförpackning (utan ) ,0 x 5,2 x 1,25 FH ,0 x 6,4 x 1,5 FH ,0 x 7,9 x 1,75 FH 4 10 PFERD-PLUS ansatsfilar Rektangulär fil med tånge och huggning på tre sidor, en kant utan huggning. Form A enligt DIN Utmärkta filegenskaper tack vare specialhuggning PFERD-PLUS. Fördelar: Spadformad tandning gör arbetet lätt och mindre ansträngande Breda spånbrytare förhindrar igensättning av filen vid bearbetning av mjuka material Passar även till universell användning för hantverk och hobby Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier Filning av genomgångar PF 1112 PLUS 200 mm PF-förpackning (med ) PF 1112 PLUS PLUS-huggning ,0 x 5,0 FH 4/1 5 PF 1112 PLUS PLUS-huggning ,0 x 6,0 FH 4/1 5 PF 1112 PLUS PLUS-huggning ,0 x 6,5 FH 5/1 5 Inkl 11

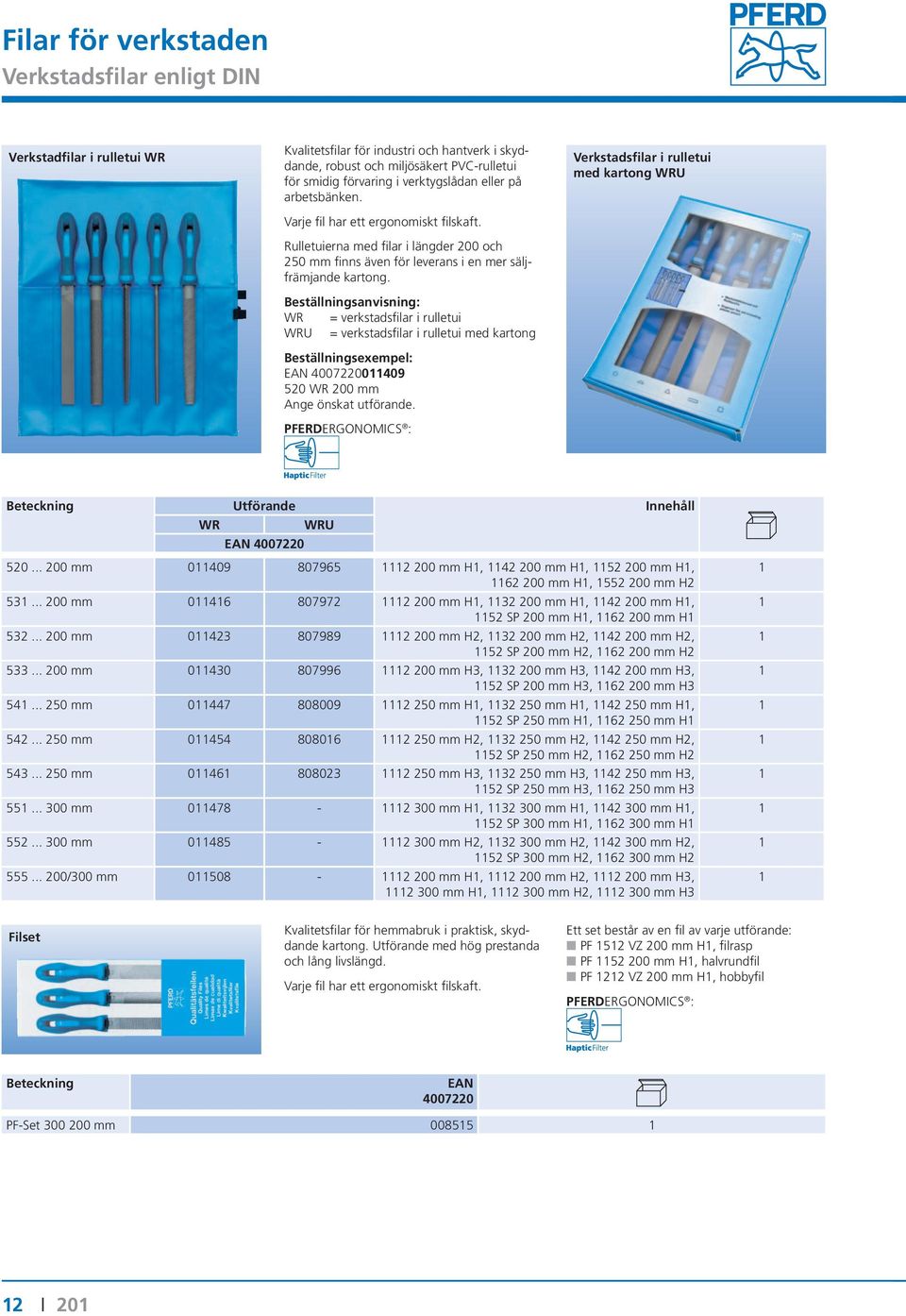

12 Filar för verkstaden Verkstadsfilar enligt DIN Verkstadfilar i rulletui WR Kvalitetsfilar för industri och hantverk i skyddande, robust och miljösäkert PVC-rulletui för smidig förvaring i verktygslådan eller på arbetsbänken. Varje fil har ett ergonomiskt fil. Rulletuierna med filar i längder 200 och 250 mm finns även för leverans i en mer säljfrämjande kartong. Beställningsanvisning: WR = verkstadsfilar i rulletui WRU = verkstadsfilar i rulletui med kartong WR 200 mm Ange önskat utförande. PFERDERGONOMICS : Verkstadsfilar i rulletui med kartong WRU Utförande Innehåll WR WRU mm mm H1, mm H1, mm H1, mm H1, mm H mm mm H1, mm H1, mm H1, 1152 SP 200 mm H1, mm H mm mm H2, mm H2, mm H2, 1152 SP 200 mm H2, mm H mm mm H3, mm H3, mm H3, 1152 SP 200 mm H3, mm H mm mm H1, mm H1, mm H1, 1152 SP 250 mm H1, mm H mm mm H2, mm H2, mm H2, 1152 SP 250 mm H2, mm H mm mm H3, mm H3, mm H3, 1152 SP 250 mm H3, mm H mm mm H1, mm H1, mm H1, 1152 SP 300 mm H1, mm H mm mm H2, mm H2, mm H2, 1152 SP 300 mm H2, mm H /300 mm mm H1, mm H2, mm H3, mm H1, mm H2, mm H Filset Kvalitetsfilar för hemmabruk i praktisk, skyddande kartong. Utförande med hög prestanda och lång livslängd. Varje fil har ett ergonomiskt fil. Ett set består av en fil av varje utförande: PF 1512 VZ 200 mm H1, filrasp PF mm H1, halvrundfil PF 1212 VZ 200 mm H1, hobbyfil PFERDERGONOMICS : PF-Set mm

13 Filar för verkstaden Specialfilar Specialfilar från PFERD är speciellt lämpliga för grovslipning och skärpning. Tack vare den höga kvaliteten passar de både för yrkes- och hemmabruk. Mycket hög avverkning och lång livslängd. Specialfilar från PFERD levereras i PF-förpackning med ergonomiskt fil PF 1212 VZ Hobbyfil Rektangulär fil med olika huggning på tre sidor, tånge och ergonomiskt fil. Krysshuggning 1 på framsidan för grovbearbetning, enkelhuggning 2 på baksidan för finbearbetning/skärpning och huggen kant. Grovbearbetning och skärpning PF-förpackning (med ) PF 1212 VZ Krysshuggning 1/enkelhuggning ,0 x 4,5 FH 4/1 5 Inkl Filrasp Rektangulär fil med olika huggning på tre sidor, tånge och ergonomiskt fil. Krysshuggning 1 på framsidan för grovbearbetning, rasphuggning 1 på baksidan för raspning och huggen kant. Grovbearbetning och skärpning PF-förpackning (med ) PF 1512 VZ Krysshuggning 1/rasphuggning ,0 x 5,0 FH 4/1 5 Inkl Universal-sågfil Rektangulär fil med tånge och enkelhuggning 2 på två sidor samt runda smala kanter utan huggning. Med ergonomiskt fil. Kallas ibland gräsklipparfil. Skärpning av skärande verktyg PF-förpackning (med ) PF 1212 ruk Enkelhuggning ,0 x 4,5 FH 4/1 5 Inkl Installatörsfil Rektangulär fil med olika frästa filtänder, tånge och ergonomiskt fil. Snedtandad framsida med spånbrytare, radial tandning på baksidan, kanter utan tandning. Universell användning på olika material, även fyllnadsmaterial i plast eller trä med spikar Grovbearbetning, gradning och lödfogsbearbetning Tandning PF-förpackning (med ) PF Radiellt 1/vinklat ,0 x 6,2 FH 4/1 5 Inkl 13

14 Filar för verkstaden Specialfilar PFERD filar för gradning, fasning, grov- och finbearbetning av mjuka metaller. Skärgeometrin är speciellt anpassad för bearbetning av mjuka, kletande material och motverkar att filen sätts igen. Filarna ger fina ytor med liten kraftansträngning. Filar för mjuka metaller ansats Rektangulär fil med tånge och specialhuggning på tre sidor, en kant utan huggning. Form A enligt DIN Lämplig för bearbetning av mjuka metaller. Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier w 250 mm H w ,0 x 6,0 FH 4/ w ,0 x 6,5 FH 5/1 5 Filar för mjuka metaller halvrund Halvrund fil med huggning på två sidor och tånge. Form E enligt DIN Utmärkt avverkning tack vare PFERD-spiralhuggning på den halvrunda sidan. Speciellt lämplig för bearbetning av mjuka metaller. Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier Filning av halvrunda profiler w 250 mm H w ,0 x 7,0 FH 4/ w ,0 x 8,5 FH 5/1 5 Gradningsfilar Rektangulär fil med tånge och huggning på tre sidor, en kant utan huggning. Krysshuggning för högsta avverkning. Gradning av plast och gummi mm Krysshuggning ,0 x 2,8 FH Krysshuggning ,0 x 3,5 FH 4/

15 Filar för verkstaden Specialfilar Svarvfilar Rektangulär fil med tånge och huggning på två sidor, två kanter utan huggning. Form H enligt DIN Den motverkande huggningsriktningen på filens fram- och baksida gör att filen drar sig bort från chucken vid arbete på svarven. Detta ger ökad arbetssäkerhet. Gradning av svarvade detaljer i svarvmaskiner DE 250 mm H DE ,0 x 6,0 FH 4/ DE ,0 x 6,5 FH 5/1 5 15

16 Filar för verkstaden Nyckelfilar Små filar för lätt filning och filigransarbete, speciellt lämpliga för användning vid verktygs- och formtillverkning. Filarnas varierande former tillverkar PFERD enligt DIN Gradning Bearbetning av rätvinklade geometrier Filning av genomgångar Ytbearbetning Beställningsanvisning: Utförande PF levereras med ett trä mm H2 Ansats Industriförpackning (utan ) ,0 x 1,4 FH ,0 x 1,8 FH 2-10 PF-förpackning (med ) PF ,0 x 1,4 - Trä 10 Inkl Flat Industriförpackning (utan ) ,0 x 1,4 FH ,0 x 1,8 FH 2 10 Trekant Industriförpackning (utan ) ,0 FH 2 10 Fyrkant Industriförpackning (utan ) ,0 FH 2-10 PF-förpackning (med ) PF ,0 - Trä 10 Inkl 16

17 Filar för verkstaden Nyckelfilar Halvrund Inkl Industriförpackning (utan ) ,0 x 3,0 FH 2-10 PF-förpackning (med ) PF ,0 x 3,0 - Trä 10 Rund Inkl Industriförpackning (utan ) ,0 FH 2-10 PF-förpackning (med ) PF ,0 - Trä 10 PFERD har ett praktiskt snabbspänn för nyckelfilar. Det låser fast filtången säkert genom en vridning av de båda halvorna. Ytterligare information och beställningsuppgifter för fil från PFERD finns på s

18 Filar för verkstaden Nyckelfilsset Nyckelfilsset 265 A Innehåller ett urval av nyckelfilar för olika användningsområden. Passar för lätt filning och filigransarbete. Levereras med snabbspänn nr 210 i plastetui som skyddar mot smuts och skador. Innehåll: Sex stycken nyckelfilar med följande profiler: ansats (1117) flat (1127) trekant (1137) fyrkant (1147) halvrund (1157) rund (1167) 265 A Nyckelfilsset 265 B Innehåller ett urval av nyckelfilar för olika användningsområden. Passar för lätt filning och filigransarbete. Levereras med monterade trä i plastetui som skyddar mot smuts och skador. Innehåll: Sex stycken nyckelfilar med följande profiler: ansats (1117) flat (1127) trekant (1137) fyrkant (1147) halvrund (1157) rund (1167) 265 B Nyckelfilsset 265 K Innehåller ett urval av nyckelfilar för olika användningsområden. Passar för lätt filning och filigransarbete. Levereras med monterade trä i plåtask som skyddar mot smuts och skador. Innehåll: Sex stycken nyckelfilar med följande profiler: ansats (1117) flat (1127) trekant (1137) fyrkant (1147) halvrund (1157) rund (1167) 265 K Kontaktfil Kontaktfil Rektangulär fil med platt handtag och huggning 2 på två sidor. Form A enligt DIN Mycket tunna filar särskilt väl lämpade för bearbetning av kontakter, smala spår och genomgångar. Det stansade filhandtaget gör att fil inte behövs A ,0 x 1,

19 Karosserifilar Karosserifilblad Karosserifilar från PFERD behövs inte bara vid biltillverkning De är idealiska för all bearbetning av ytor på plåt, mjuka metaller och plaster när man ställer speciellt höga krav på ytfinish. De bearbetade ytorna kan lackeras direkt efter filningen. Efterpolering är inte nödvändig, eftersom det inte uppstår några repor. Den positiva spånvikeln, en konvex form och mycket skarpa tänder ger en enastående filprestanda och optimal ytfinhet för yrkesanvändning av frästa karosserifilar från PFERD. Idealisk tandform Karosserifilarnas tänder fräses ur ett stycke, de huggs inte. Varje enskild tand är så utformad, att spånorna rullar upp sig framför det rundade tandbröstet i det stora spånutrymmet. En speciell efterbehandling ger knivskarpa tänder som ger filarna en utomordentlig avverkning. Karosserifilar från PFERD finns i fem olika tandningar och en huggning. Konvex tvärsnittsform förhindrar repor! Genom den konvexa formen berör inte tandeggarna hela ytan plant, utan är högst på mitten och lägst på sidorna. Höjdskillnaden är ca 0,4 mm. Denna speciella tvärsnittsform förhindrar att filens kanter berör arbetsstycket vilket gör att det inte blir några repor b 300 mm Z1 av en filtand Förstorad 10 gånger Spån yta Spånkammare av en karosserifil Bilden visar filens konvexitet Karosserifilblad Tandning 00 extra grov Tandning 0 mycket grov Tandning 1 grov Tandning 2 medium Tandning 3 fin Specialkrysshuggning Tandning Tänder per tum 299 b ,0 x 5, b ,0 x 5, b ,0 x 5, b ,0 x 6, b ,0 x 5, b ,0 x 5, b ,0 x 5, b ,0 x 5, e Specialkrysshuggning ,0 x 4,9-1 Justerbara hållare för karosserifilar Karosserifilbladen spänns fast individuellt på den ergonomiskt utformade hållaren så de passar konturen på den yta som ska bearbetas. Justerbar hållare för karosserifilar Lätt, stabil konstruktion i aluminiumpressgjutgods. Tillgänglig i två storlekar. Filens krökningsradie kan justeras steglöst med hjälp av spännmekanismen. Passar till fillängd Passar till fillängd BH 125/ BH 125/

20 Karosserifilar Karosserifilar med tånge Karosserifilar med tånge Rektangulär, i längd- och tvärriktning böjd (konvex) fil med tånge, huggning på en sida. Finns med två olika huggningar c 350 mm H1 299 c ,5 x 7,6 FH 5/ c ,5 x 7,6 FH 5/1 5 Lackhyvel Lackhyvel Lackhyvelns nätta storlek gör bearbetning möjlig även på svåråtkomliga ställen. Den används för finbearbetning av mycket små lackerade ytor vid tillverkning av bilar, karosser och släpvagnar. En något konvex form minskar risken för repor. Den exakt frästa, knivskarpa tandningen ger mycket hög och repfri ytfinish. De bearbetade ytorna kan enkelt lackeras om eller bearbetas ytterligare. Filbladet kan användas på båda sidor och monteras på en hållare av plast. Med hjälp av två ställskruvar kan filen justeras in exakt i denna hållare. Korrigering av felaktigheter i lacken som smuts, dammpartiklar och luftblåsor Borttagning av extremt tunna lackskikt Tandning Filsegment LAH LAHF 50 Z3 1 Filsegment för lackhyvel Filsegment för lackhyvel. Tandning Mått LAHF x 36 x 4,

21 Frästa filar Frästa filar med tånge Frästa filar från PFERD är speciellt lämpliga för grov avverkning på mjuka metaller som ohärdat stål, gråjärn, koppar och mässing. Tack vare den aggressivt frästa tandformen med stora spånutrymmen sätts inte tänderna igen. Tre tandningar finns tillgängliga beroende på användning: Tandning 1: grov Tandning 2: medel Tandning 3: fin Ansats Rektangulär fil med tandning på tre sidor och tånge. De flata sidorna snedtandade med spånbrytare, högkanten har rak tandning. Finns i olika längder och tandningar. Ytbearbetning Gradning Bearbetning av rätvinkliga geometrier mm Z1 Tandning Tänder per tum ,0 x 5,5 8 FH 4/ ,0 x 5,5 11 FH 4/ ,0 x 5,8 8 FH 5/ ,0 x 5,8 11 FH 5/ ,0 x 5,8 17 FH 5/ ,0 x 7,0 8 FH 5/ ,0 x 7,0 11 FH 5/1 5 Halvrund, konvex Halvrund, konvex, spetsig fil med tånge, på den halvrunda sidan snedtandad med spånbrytare. Finns i två längder. Bearbetning av radier Gradning Filning av halvrunda profiler mm Z1 Tandning Tänder per tum ,0 x 7,0 8 FH 4/ ,0 x 9,0 8 FH 5/1 5 21

22 Frästa filar Frästa filblad Ansats Rektangulär fil med två hål för fastsättning i filhållaren, på båda sidor snedtandad med spånbrytare. Finns i olika längder och tandningar mm Z1 Tandning Tänder per tum hållare ,0 x 5, a/ ,0 x 5, a/ ,0 x 5, a/ ,0 x 5, a/350 5 Hållare för filblad Hållare för filblad Återanvändbar, ergonomiskt utformad filhållare för optimal styrning av filen och bästa arbetsresultat. Snabba verktygsbyten utan specialverktyg. Kan även användas till karosserifilar. Smidigt utförande i två storlekar för alla frästa PFERD-filblad a/300 Passar till 296a/ mm FH 5/ a/ mm FH 5/1 1 Universalkantfil Universalkantfil UKF KF 110 Rektangulär fil i speciell plasthållare, snedtandad på två sidor. Utmärkt för enkel och snabb borttagning av grader från svärdet på motorsågar. Regelbundet underhåll förlänger livslängden på svärdet och sågkedjan. Snittprecision och säkerhet höjs. Den speciella hållaren gör det möjligt att enkelt föra filen i exakt rät vinkel mot svärdet. Universalkantfilen är också utmärkt för skärpning av stålkanter på skidor. Filsegment för universalkantfil: KF 110 Z UKF Z2 Tandning Filsegment UKF KF 110 Z2 1 KF

23 Hårdmetallfilar Hårdmetallfilar Flata hårdmetallfilar för bearbetning av plana, konvexa och konkava ytor. Den unika radiella och något konvexa tandlinjen garanterar bästa arbetsresultat. HMF 5010/2, HMF 13220/2 Rektangulär fil, något konvex i tvärriktning, med tandning på två sidor, varav en är försedd med spånbrytare. Hårdmetallfilar flata HMF 5010/1 HMF 13220/1 Hårdmetallfilar utan spånbrytare ger mycket god ytfinhet. Hårdmetallfilar med spånbrytare ger hög avverkning. Filar av hårdmetall är omslipningsbara. HMF 5010/1, HMF 13220/1 Rektangulära filar, något konvexa i tvär- och längdriktning, med tandning på en sida. Beställningsanvisning: Hållare för hårdmetallfilar (HMFH) beställes separat HMF 5010/1 HMF 5010/2 HMF 13220/2 Mått Tänder per cm Spånbrytare hållare HMF 5010/ x 10,0 x 5,0 10 utan HMFH 50 1 HMF 5010/ x 10,0 x 5,0 6,5 en sida utan, en sida med HMFH 50 1 HMF 13220/ x 20,0 x 7,0 6,5 utan HMFH HMF 13220/ x 20,0 x 7,0 5 en sida utan, en sida med HMFH Runda hårdmetallfilar för bearbetning av konkava former och för efterbearbetning av innerradier (t ex droppkanter). Den unika tandgeometrin garanterar bästa arbetsresultat. Runda hårdmetallfilar med tandning runt om. Infästningen i filhållaren HMFH 51 R är konstruerad så att filarna kan flyttas i steg om 60º runt den egna axeln. Därmed kan man utnyttja hela filens yta, 360º, runt om HMF 1050 Hårdmetallfilar runda HMF 1050 HMF 1250 ø x längd Tänder per cm hållare HMF ,0 x 50 8 HMFH 51 R 1 HMF ,0 x 50 8 HMFH 51 R 1 Hållare för hårdmetallfilar Återanvändbara, ergonomiskt formade filhållare med PFERDs ergonomiska fil garanterar optimal styrning av filen för bästa arbetsresultat. Snabba filbyten. Smidig, böjd hållare finns i tre utföranden. Beställningsanvisning: Hårdmetallfilar (HMF) beställes separat HMFH 50 PFERDERGONOMICS : Hållare för hårdmetallfilar HMFH 50 HMFH 132 HMFH 51 R hårdmetallfilar HMFH HMF 5010/1, HMF 5010/2 1 HMFH HMF 13220/1, HMF 13220/2 1 HMFH 51 R HMF 1050, HMF

24 Sågfilar Trekantssågfilar Trekantsfil, avsmalnande form med tånge och huggning på tre sidor och tre kanter. Finns i formerna normal, smal, extra smal och extra extra smal enligt DIN Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Sågfilar normala Inkl Industriförpackning (utan ) ,0 FH ,0 FH ,0 FH 4-10 PF-förpackning (med ) PF ,0 - FH 3 5 PF ,0 - FH 3 5 Sågfilar smala Inkl Industriförpackning (utan ) ,0 FH ,0 FH ,5 FH ,0 FH ,0 FH 4-10 PF-förpackning (med ) PF ,0 - FH 2 5 PF ,5 - FH

25 Sågfilar Trekantssågfilar Sågfilar extra smala Inkl Industriförpackning (utan ) ,0 FH ,0 FH 2-10 PF-förpackning (med ) PF ,0 - FH 2 5 Sågfilar extra extra smala Industriförpackning (utan ) ,7 FH ,0 FH 3 10 Finsågfil Trekantsfil i knivprofil med tånge och huggning på två sidor och på den smala kanten. Inkl Industriförpackning (utan ) / ,5 x 4,8 FH 2-10 PF-förpackning (med ) PF / ,5 x 4,8 - FH 2 5 Cirkelsågfil Trekantsfil med tånge och huggning på tre sidor, oliksidig trekantsform ,5 x 11,0 FH

26 Sågfilar Trekantssågfilar Bandsågfilar Trekantsfil, avsmalnande form, med tånge och huggning på tre sidor och runda, huggna kanter. Form D enligt DIN Lämplig för skärpning av sågkedjor. Finns i tre olika längder mm H ,6 FH ,5 FH ,0 FH 4 10 Knivsågfilar Knivsågfilar Trekantsfil i knivprofil med tånge och huggning på två sidor och den smala kanten. Form G enligt DIN Finns i två olika längder. Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Inkl Industriförpackning (utan ) ,0 x 6,4 x 1,5 FH 4/ ,0 x 7,9 x 1,75 FH 4/1-10 PF-förpackning (med ) PF ,0 x 6,4 x 1,5 - FH 4/1 5 Dubbel sågfil Dubbel sågfil Rombisk fil i svärdprofil med tånge och huggning på fyra sidor mm H ,0 x 9,0 FH 5/

27 Sågfilar Flata sågfilar Flata sågfilar gr r Rektangulär fil med tånge i tre utföranden: Med två raka kanter (1212), en rund och en rak kant (1212 gr), och med två runda kanter (1212 r) och huggning på fyra sidor. Form E enligt DIN Finns i olika längder. Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Inkl Industriförpackning (utan ) ,0 x 3,5 FH 4/ ,0 x 4,5 FH 4/ ,0 x 5,0 FH 5/1-10 Industriförpackning (utan ) gr 1212 gr ,0 x 3,0 FH gr ,0 x 3,5 FH 4/ gr ,0 x 4,5 FH 4/ gr ,0 x 5,0 FH 5/1-10 PF-förpackning (med ) gr PF 1212 gr ,0 x 3,5 - FH 4/1 5 Industriförpackning (utan ) r 1212 r ,0 x 3,5 FH 4/ r ,0 x 4,5 FH 4/ r ,0 x 5,0 FH 5/1-10 PF-förpackning (med ) r PF 1212 r ,0 x 3,5 - FH 4/1 5 PF 1212 r ,0 x 4,5 - FH 4/1 5 Flata sågfilar USA-typ 1212 SP ( Mill file ) Rektangulär fil, avsmalnande form, med huggning på fyra sidor och tånge. Form E enligt DIN Finns i olika huggningar och längder SP 150 mm H1 Ange önskad huggning SP ,0 x 3,0 FH SP ,0 x 3,5 FH 4/ SP ,0 x 4,5 FH 4/ SP ,0 x 5,0 FH 5/

28 Sågfilar Kedjesågfilar Kedjesågfilar, runda Runda filar för manuell skärpning av sågkedjor med exakt spiralhuggning för extrem skärpa och extra bra livslängd. Skärper tandeggen snabbt och repfritt. Skonsammare, jämfört med maskinell skärpning, utan värmebelastning pga friktion. PFERD har två olika huggningar. Spiralhuggningen Classic med hög avverkning och aggressiv skärpning. Den finare Smooth Cut används för mindre aggressiv och mjukare filning. Finns i flera diametrar för att passa de i handeln vanligt förekommande sågkedjorna. Tillgängliga förpackningsenheter 6 st, 60 st, 300 st och 600 st i praktisk kartong och 12 st eller 40 st i säljfrämjande plastförpackning. Beställningsanvisning: Kedjesågfilen 412, fil-ø 3,5 mm, tillverkas med en rund, cylindrisk tånge mm ø 3,5 mm Classic Ange önskad huggning. ø ø Classic Smooth Cut Kedjedelning ,5 9/ /4 LP* FH ,0 5/ /4, 3/8 LP* FH ,5 11/ FH ,8 3/ HKSF 100, FH 2, FH ,16 13/ /8 HKSF 100, FH ,5 7/ /8, 404 HKSF 100, FH ,3 1/ HKSF 100, FH ,0 9/ HKSF 100, FH ,9 5/ /4 HKSF 100, FH 3 6 Observera noggrant aktuella hänvisningar och rekommendationer från tillverkarna av utrustningar och sågkedjor. Reservation för eventuella fel. * LP = Low Profile Förpackningssystem för kedjesågfilar från PFERD 6-pack 6 st kedjesågfilar Displaykartong 60 st kedjesågfilar = 10 st 6-pack Ergonomiska fil som passar till kedjesågfilar från PFERD finns på s

29 Sågfilar Kedjesågfilar Tre runda filar med spiralhuggning Classic i säljfrämjande plastficka som skyddar mot smuts och skador. Öppning på framsidan underlättar att ta ur och lägga i filarna. En förpackning innehåller fyra plastfickor med tre filar i varje. Tillgängliga fildiametrar: 4,0, 4,8, 5,5 mm x3 200 mm ø 4,0 mm Classic Kedjesågfilar i plastficka 3-pack ø ø Kedjedelning 412 4x ,0 5/ /4, 3/8 LP* FH x ,8 3/ HKSF 100, FH 2, FH x ,5 7/ /8, 404 HKSF 100, FH 3 12 Observera noggrant aktuella hänvisningar och rekommendationer från tillverkarna av utrustningar och sågkedjor. Reservation för eventuella fel. * LP = Low Profile Två runda filar med spiralhuggning Classic i säljfrämjande plastficka som skyddar mot smuts och skador. Överlappande öppning på baksidan minskar stöldrisken av enstaka filar. En förpackning innehåller tjugo plastfickor med två filar i varje. Tillgängliga fildiametrar: 4,0, 4,8, 5,5 mm SK-4,0 Kedjesågfilar i plastficka 2-pack ø ø Kedjedelning 4122 SK-4, ,0 5/ /4, 3/8 LP* FH SK-4, ,8 3/ HKSF 100, FH 2, FH SK-5, ,5 7/ /8, 404 HKSF 100, FH 3 40 Observera noggrant aktuella hänvisningar och rekommendationer från tillverkarna av utrustningar och sågkedjor. Reservation för eventuella fel. * LP = Low Profile Träet för kedjesågfilar har en anläggningsvinkel som anger den optimala filvinkeln på 35 för exakt och jämn skärpning av alla sågtänder HKSF 100/10 Trä för kedjesågfilar Totallängd Passar till kedjesågfilar-ø HKSF 100/ ,8 / 5,16 / 5,5 / 6,3 / 7,0 / 7,9 10 HKSF 100/ ,8 / 5,16 / 5,5 / 6,3 / 7,0 / 7,9 100 Tolken för skärpning av sågkedjor är ett hjälpmedel för att alltid kunna skärpa sågtanden i rätt vinkel. Används med det ergonomiska filet FH 1 KSF. Tillgänglig i två utföranden: vinkel 25 /30 vinkel 30 /35 Beställningsanvisning: Det ergonomiska filet FH 1 KSF beställs separat. PFERDERGONOMICS : Ergonomiskt fil, tolk för kedjesågsskärpning FH 1 KSF KSSL Totallängd Passar till kedjesågfilar-ø FH 1 KSF ,0 / 4,8 / 5,16 / 5,5 10 KSSL 25/ ,0 / 4,8 / 5,16 / 5,5 10 KSSL 30/ ,0 / 4,8 / 5,16 / 5,

30 Sågfilar Skärpverktyg för sågkedjor CHAIN SHARP Skärpverktyg för sågkedjor från PFERD är utmärkta för manuell skärpning av sågkedjor. I samma arbetsmoment filar man både sågtänder och ryttare samt ställer in ryttardjupet. Den speciella konstruktionen ger en korrekt skärpvinkel och även ovana användare kan uppnå ett precist och enhetligt skärpresultat. Det behövs ingen separat filmall. Manuell skärpning är kostnadsbesparande, ekonomisk, utan jämförelse skonsammare än maskinell skärpning och förlänger kedjans livslängd. Skärpverktyget för sågkedjor CHAIN SHARP kan användas under en lång tidsperiod tack vare att det är enkelt att byta ut nedslitna filar. Fördelar: Flexibel användning på plats tack vare verktygets smidighet Enkelt handhavande och förinställd skärpvinkel Samtidig skärpning av sågtänder och ryttare Lång livslängd genom utbytbara filar Skärpverktyg för sågkedjor CHAIN SHARP KSSG KSSG 90 KSSG 91 För optimalt skärpresultat och högsta precision finns skärpverktyget för sågkedjor CHAIN SHARP KSSG från PFERD i tre utföranden som passar olika kedjestorlekar. Därmed garanteras högsta precision och optimalt skärpresultat. Med ett enkelt handgrepp växlar man från höger till vänster sågtand. Skärpvinkeln är 35. Definierat ryttaravstånd finns i tabellen. Skärpverktyg för sågkedjor består av: skärpverktyg kedjesågfil ryttarefil ergonomiskt fil FH 1 KSF Utförlig bruksanvisning i plastficka medföljer alla skärpverktyg KSSG 90-5,5 Passar till kedjesågfilarø Passar till kedjesågfilarø Kedjedelning Avstånd ryttare ryttarfilar KSSG 91-4, ,0 5/32 3/8 LP* 0, KSSG 90-4, ,8 / 5,5 3/16, 7/ , KSSG 90-5, ,8 / 5,5 3/16, 7/32 3/8 0, * LP = Low Profile 30

31 / PFERD Tools for Forestry TRUST BLUE Quality tools to sharpen instruments used in forestry for easier and more efficient work Reduction in costs for expensive manual work with a constant filing performance The perfectly sharpened saw chain in a few steps Sågfilar Skärpverktyg för sågkedjor CHAIN SHARP Skärpverktyg för sågkedjor CHAIN SHARP CS-X Den nya generationen skärpverktyg för sågkedjor CHAIN SHARP har en förbättrad filplacering, optimerad form och enkelt handhavande. PFERD CHAIN SHARP CS-X finns i fyra utföranden för att passa olika kedjestorlekar. Därmed garanteras högsta precision och optimalt skärpresultat. Skärpvinkeln är 30. Definierat ryttaravstånd finns i tabellen. Skärpverktyg för sågkedjor består av: ett skärpverktyg en ryttarefil två kedjesågfilar Fördelar: Växla enkelt från vänster till höger tand genom att vända skärpverktyget. Ingen omställning behövs Optimerad utformning för exakt styrning Enkelt byte av de nedslitna filarna genom förbättrad utformning Levereras med utförlig bruksanvisning i en genomskinlig återanvändbar plastficka som skyddar mot skador och smuts CS-X-4,0 Passar till kedjesågfilarø Passar till kedjesågfilarø Kedjedelning Avstånd ryttare ryttarfilar CS-X-4, ,0 5/32 3/8 LP* 0, CS-X-4, ,8 3/ , CS-X-5, ,16 13/64 3/8 0, CS-X-5, ,5 7/ , * LP = Low Profile FOCUSPRAXIS Utförlig information om service och underhåll av sågkedjor och reparation av andra verktyg och tillbehör för skogsbruk finns i broschyren PRAXIS FOCUS PFERD verktyg för skogsbruk (finns på engelska eller tyska). PFERDVIDEO Mer information finns här eller på Växla från vänster till höger tand genom att vända skärpverktyget. 31

32 Sågfilar Ryttarefilar Ryttarefil för CHAIN SHARP KSSG Rektangulär fil med huggning på två sidor. Finns i två olika tvärsnitt. Passar till skärpverktyget CHAIN SHARP KSSG mm Passar till ,0 x 6,0 KSSG 90-4,8, KSSG 90-5, ,0 x 4,5 KSSG 91-4,0 10 Ryttarefil för CHAIN SHARP CS-X Rektangulär fil med huggning på två sidor. Passar till skärpverktyget CHAIN SHARP CS-X mm Passar till ,0 x 6,0 CS-X-4,0, CS-X 4,8, CS-X 5,16, CS-X 5,5 10 Flata kedjesågfilar för ryttare Rektangulär fil med tånge, två runda kanter utan huggning och huggning på två sidor. Form F enligt DIN Finns i två olika längder. Flata kedjesågfilar används för att fila ryttarna på sågkedjor. De används utan skärpverktyg ruk 150 mm H ruk ,0 x 3,0 FH ruk ,0 x 3,5 FH 4/

33 Filar för trä samt raspar Filar för trä Filar för trä Halvrund fil med tånge och specialfilhuggning på två sidor. Form C enligt DIN Finns i två längder. Ytbearbetning Bearbetning av radier Filning av halvrunda profiler mm H ,0 x 6,0 FH 4/ ,0 x 7,0 FH 4/1 10 Kabinettfilar Halvrund fil, avsmalnande form, med tånge och specialfilhuggning på två sidor. Plattare, bredare utförande i jämförelse med vanlig halvrund fil. Form F enligt DIN Finns i två längder. Ytbearbetning Bearbetning av radier Filning av halvrunda profiler mm H ,0 x 4,7 FH 4/ ,0 x 6,0 FH 4/1 5 33

34 Filar för trä samt raspar Träraspar Ansats träraspar Rektangulär fil med tånge och huggning på tre sidor, flata sidor med rasphuggning, en kant med filhuggning, en kant utan huggning. Form A enligt DIN Finns i olika huggningar och längder. Ytbearbetning Bearbetning av rätvinkliga geometrier Fasning Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Ange önskad huggning. 1 2 Industriförpackning (utan ) ,0 x 6,5 FH 4/ ,0 x 7,5 FH 4/1-10 PF-förpackning (med ) PF ,0 x 6,5 - FH 4/1 5 PF ,0 x 7,5 - FH 4/1 5 Inkl Halvrunda träraspar Halvrund fil, avsmalnande form, med rasphuggning på två sidor och tånge. Form C enligt DIN Finns i olika huggningar och längder. Ytbearbetning Bearbetning av radier Filning av halvrunda profiler Fasning Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Ange önskad huggning Industriförpackning (utan ) ,0 x 6,0 FH ,0 x 7,5 FH 4/ ,0 x 8,5 FH 4/ ,0 x 10,0 FH 5/1-5 PF-förpackning (med ) PF ,0 x 6,0 - FH 3 5 PF ,0 x 7,5 - FH 4/1 5 PF ,0 x 8,5 - FH 4/1 5 Inkl 34

35 Filar för trä samt raspar Träraspar Runda träraspar Rund fil, avsmalnande form, med rasphuggning runt om och tånge. Form E enligt DIN Finns i två längder. Bearbetning av radier Filning av profiler med innerradier Beställningsanvisning: Utförande PF levereras med ett ergonomiskt fil mm H2 Industriförpackning (utan ) ,5 FH ,5 FH 4-10 PF-förpackning (med ) PF ,5 - FH 4 5 PF ,5 - FH 4 5 Inkl Kabinettraspar Halvrund fil, avsmalnande form, med rasphuggning på två sidor och tånge. Form D enligt DIN Plattare och bredare än halvrunda träraspar. Finns i olika huggningar och längder. Ytbearbetning Bearbetning av radier Filning av halvrunda profiler mm H2 Ange önskad huggning ,0 x 6,0 FH 4/ ,0 x 7,0 FH 4/ ,0 x 8,0 FH 5/1 5 35

36 Filar för trä samt raspar Hovhyvel, hovrasp Hovhyvel Rektangulär fil med huggning på fyra sidor och tånge. Frästa tänder på båda sidor; en sida fint, en sida grovt tandad. Filen blir inte slö varken av nit eller hästsko. Planhyvling av hovytan Finbearbetning av hovvägg Tåfilar Bearbetning av hästskonitar efter islagning Användningsrekommendationer: Hovhyvel från PFERD passar de flesta i handeln förekommande filgreppen i motsvarande storlek mm fräst huggning ,0 x 6,0 5 Hovrasp med tånge Rektangulär fil med tånge och huggning på fyra sidor, en flat sida med rasphuggning, en flat sida med krysshuggning, två kanter med filhuggning. Form B enligt DIN mm Rasp-/filhuggning ,0 x 6,0 5 36
