1 SVENSK STANDARD SS-EN ISO 3744 Handläggande organ Fastställd Utgåva Sida SVENSK MATERIAL- & MEKANSTANDARD, SMS ( ) INNEHÅLLET I SVENSK STANDARD ÄR UPPHOVSRÄTTSLIGT SKYDDAT. SIS HAR COPYRIGHT PÅ SVENSK STANDARD. EFTERTRYCK UTAN TILLSTÅND ÄR FÖRBJUDET. Acoustics Determination of sound power levels of noise sources using sound pressure Engineering method in an essentially free field over a reflecting plane (ISO 3744:1994) Bestämning av ljudeffektnivåer för bullerkällor med användning av ljudtryck Teknisk metod för frifältsförhållanden över en reflekterande yta (ISO 3744:1994) The European Standard has the status of a Swedish Standard. The European Standard was endorsed as SS-EN ISO 3744 in and is now published in a Swedish language version (or a bilingual version) that supersedes the endorsement notice. Swedish Standards corresponding to documents referred to in this Standard are listed in Catalogue of Swedish Standards, issued by SIS. The Catalogue lists, with reference number and year of Swedish approval, International and European Standards approved as Swedish Standards as well as other Swedish Standards. Europastandarden gäller som svensk standard. Europastandarden ikraftsattes som SS-EN ISO 3744 och utges nu i svensk språkversion (eller tvåspråkig version). Detta dokument ersätter det tidigare utgivna ikraftsättningsdokumentet. Motsvarigheten och aktualiteten i svensk standard till de publikationer som omnämns i denna standard framgår av Katalog över svensk standard, som ges ut av SIS. I katalogen redovisas internationella och europeiska standarder som fastställts som svenska standarder och övriga gällande svenska standarder. ICS Standarder kan beställas hos SIS som även lämnar allmänna upplysningar om svensk och utländsk standard. Postadress: SIS, Box 6455, STOCKHOLM Telefon: Telefax: Upplysningar om sakinnehållet i standarden lämnas av SMS. Telefon: Telefax: E-post: info@sms-standard.se Prisgrupp T Tryckt i oktober 1998

2 EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM EN ISO 3744 September 1998 ICS Descriptors: acoustics, sound sources, noise (sound), tests, acoustic tests, determination, sound power, sound pressure, acoustic measurements, testing conditions, rules of calculation English version Acoustics Determination of sound power levels of noise sources using sound pressure Engineering method in an essentially free field over a reflecting plane (ISO 3744:1994) Acoustique Détermination des niveaux de puissance acoustique émis par les sources de bruit à partir de la pression acoustique Méthode d expertise dans des conditions approchant celles du champ libre sur plan réflechissant (ISO 3744:1994) Akustik Bestimmung der Schalleistungspegel von Geräuschquellen aus Schalldruckmessungen Hüllflächenverfahren der Genauigkeitsklasse 2 für ein im wesentlichen freies Schallfeld über einer reflektierenden Ebene (ISO 3744:1994) This European Standard was approved by CEN on CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the Central Secretariat or to any CEN member. The European Standards exist in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the Central Secretariat has the same status as the official versions. CEN members are the national standards bodies of Austria, Belgium, Czech Republic, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and United Kingdom. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1997 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members Ref. No. E

3 EUROPASTANDARD EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM Provläsningsexemplar / Preview EN ISO Juni 1998 ICS Nyckelord: akustik, bullerkällor, buller(ljud), provningar, akustikprovningar, bestämning, ljudeffekt, ljudtryck, akustikmätningar, provningsvillkor, beräkningsregler Svensk version Bestämning av ljudeffektnivåer för bullerkällor med användning av ljudtryck Teknisk metod för frifältsförhållanden över en reflekterande yta Acoustique Détermination des niveaux de puissance acoustique émis par les sources de bruit à partir de la pression acoustique Méthode d expertise dans des conditions approchant celles du champ libre sur plan réflechissant (ISO 3744:1994) Acoustics Determination of sound power levels of noise sources using sound pressure Engineering method in an essentially free field over a reflecting plane (ISO 3744:1994) Akustik Bestimmung der Schalleistungspegel von Geräuschquellen aus Schalldruckmessungen Hüllflächenverfahren der Genauigkeitsklasse 2 für ein im wesentlichen freies Schallfeld über einer reflektierenden Ebene (ISO 3744:1994) Denna standard är den officiella svenska versionen av EN ISO 3744:1998. För översättningen svarar SIS. Denna europastandard antogs av CEN CEN-medlemmarna är förpliktade att följa fordringarna i CEN/CENELECs interna bestämmelser som anger på vilka villkor denna europastandard i oförändrat skick skall ges status som nationell standard. Aktuella förteckningar och bibliografiska referenser rörande sådana nationella standarder kan på begäran erhållas från CENs centralsekretariat eller från någon av CENs medlemmar. Denna europastandard finns i tre officiella versioner (engelsk, fransk och tysk). En version på något annat språk, översatt under ansvar av en CEN-medlem till sitt eget språk och anmäld till CENs centralsekretariat, har samma status som de officiella versionerna. CENs medlemmar är de nationella standardiseringsorganen i Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tjeckien, Tyskland och Österrike. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1997 CEN All rights of exploitation in any form and by any means reserved worldwide for CEN national Members Ref. Nr. Sv

4 Page 2 Provläsningsexemplar / Preview Contents Page Foreword...3 Introduction Scope...6 2Normative references Definitions Acoustic environment Instrumentation Installation and operation of source under test Measurement of sound pressure levels Calculation of surface sound pressure level and sound power level Information to be recorded Information to be reported...18 Annexes A Qualification procedures for the acoustic environment...19 B Microphone array on the hemispherical measurement surface...23 C Microphone array on the parallelepiped measurement surface...28 D Guidelines for the detection of impulsive noise...34 E F ZA Guidelines for the determination of the directivity index...35 Bibliography...36 (normative) Normative references to international publications with their relevant European publications...37

5 Sida 2 Innehåll Sida Förord...3 Inledning Omfattning...6 2Bindande referenser Definitioner Akustisk omgivning Mätutrustning Installation och drift av ljudkällan som skall provas Mätning av ljudtrycksnivåer Beräkning av ytljudtrycksnivå och ljudeffektnivå Upplysningar att registrera Upplysningar att rapportera...18 Bilagor A Kvalifikationsförfaranden för den akustiska omgivningen B Mikrofongruppering på den hemisfäriska mätytan...23 C Mikrofongruppering på den rätblocksformade mätytan...28 D Riktlinjer för detektering av impulsbuller...34 E Riktlinjer för bestämning av direktivitetsindex...35 F Bibliografi...36 ZA (bindande) Bindande referenser till internationella publikationer med deras motsvarande europeiska publikationer...37

6 Page 3 Provläsningsexemplar / Preview

7 Sida 3 Förord Texten i denna internationella standard utarbetad av ISO/TC 43 Acoustics inom ISO (International Organization for Standardization) har antagits som en europastandard av den tekniska kommittén CEN/TC 211 Acoustics. Denna europastandard skall ges status som nationell standard, antingen genom att publicera en identisk text eller genom ikraftsättning senast mars 1996, och motstridande nationella standarder skall dras in senast mars Denna europastandard har utarbetats under ett mandat som CEN fått av Europeiska kommissionen och EFTA. Den stöder grundläggande krav i EUs direktiv. Enligt CEN/CENELECs interna bestämmelser anmodas följande länder att anta denna europastandard: Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike. Ikraftsättningsnotering Texten i den internationella standarden ISO 3744:1994 är godkänd av CEN som europastandard utan någon ändring. Anm. Bindande referenser till internationella publikationer finns i bilaga ZA (del av standarden).

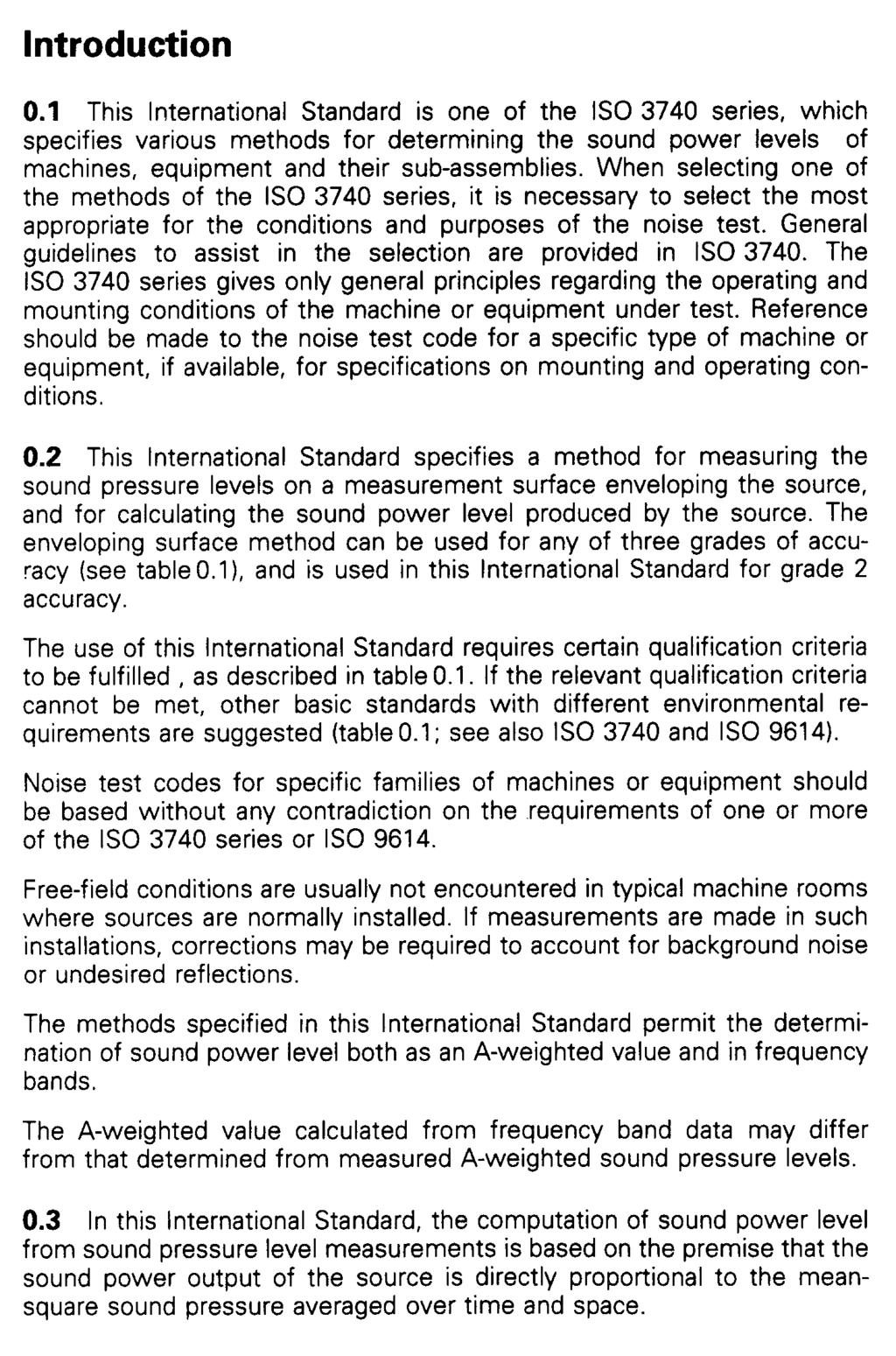

9 Sida 4 Inledning 0.1 Denna internationella standard är en del av ISO 3740-serien, som beskriver olika metoder för bestämning av ljudeffektnivån från maskiner, utrustningar och deras delar. När man väljer en av metoderna i ISO 3740-serien är det nödvändigt att välja den som är lämpligast med tanke på de förhållanden och syften som provningen har. Allmänna riktlinjer till hjälp vid detta val ges i ISO Vad beträffar drifts- och monteringsvillkor för maskinen eller utrustningen som skall provas ges endast allmänna principer i ISO 3740-serien. För en angiven typ av maskin eller utrustning bör man hänvisa till en maskinspecifik provningsmetod, om en sådan finns, för beskrivning av installations- och driftsvillkor. 0.2 Denna internationella standard beskriver en metod för att mäta ljudtrycksnivåerna på en mätyta som omsluter källan samt för att beräkna ljudeffektnivån som alstras av källan. Metoden med omslutande yta kan användas för vilken som helst av tre olika noggrannhetsgrader (se tabell 0.1) och den används i denna internationella standard för noggrannhetsgraden 2. Användningen av denna internationella standard kräver att vissa kvalifikationskriteria uppfylls, se tabell 0.1. Om dessa kriteria inte kan uppfyllas föreslås andra grundstandarder med olika krav på omgivningarna (tabell 0.1; se också ISO 3740 och ISO 9614). Bullerprovningsmetoder för specifika maskin- eller utrustningsfamiljer bör utan några motsägelser baseras på kraven i en eller flera av ISO 3740-serien eller ISO Frifältsvillkor uppträder vanligtvis inte i typiska maskinrum där källorna normalt är installerade. Om mätningar görs på sådana installationer kan korrektioner krävas för att ta hänsyn till bakgrundsbuller och oönskade reflexer. Metoderna som beskrivs i denna internationella standard tillåter bestämning av ljudeffektnivån både A-vägt och i frekvensband. Det A-vägda värdet som beräknas utgående från data i frekvensband kan skilja sig från det värde som bestäms från mätta A-vägda ljudtrycksnivåer. 0.3 I denna internationella standard baseras beräkningen av ljudeffektnivån från mätningarna av ljudtrycksnivå på förutsättningen att källans utstrålade ljudeffektnivå är direkt proportionell mot kvadratmedelvärdet av ljudtrycket medelvärdesbildat i tid och rum.

11 Sida 5 Tabell Översikt över internationella standarder för bestämning av ljudeffektnivåer från bullerkällor som använder metoder med omslutande mätyta över ett reflekterande plan och som ger olika noggrannhetsgrader Parameter ISO 3745 Precisionsmetod Grad 1 ISO 3744 Teknisk metod Grad 2 ISO 3746 Överslagsmetod Grad 3 Provningsomgivning Halvekofritt rum Utomhus eller inomhus Utomhus eller inomhus Krav för provningsomgivningens lämplighet 1) K 2 0,5 db K 2 2 db K 2 7 db Ljudkällans volym Helst mindre än 0,5 % av provrummets volym Ingen begränsning: endast begränsad av den tillgängliga provningsomgivningen Ingen begränsning: endast begränsad av den tillgängliga provningsomgivningen Bullrets karaktär Godtyckligt (bredbandigt, smalbandigt, diskreta frekvenser, stabilt, icke stabilt, impulsaktigt) Begränsningar p g a bakgrundsbuller 1) L 10 db (om möjligt överskridande 15 db) L 6 db (om möjligt överskridande 15 db) L 3 db K 1 0,4 db K 1 1,3 db K 1 3 db db Antal mätpunkter ) 4 2) Mätutrustning: a) Ljudnivåmätare som åtminstone uppfyller a) typ 1 enligt beskrivning i IEC 651 a) typ 1 enligt IEC 651 a) typ 2 enligt IEC 651 b) Integrerande ljudnivåmätare som åtminstone uppfyller c) Frekvensbandfilter som åtminstone uppfyller b) typ 1 enligt beskrivning i IEC 804 c) klass 1 enligt IEC 1260 b) typ 1 enligt IEC 804 c) klass 1 enligt IEC 1260 b) typ 2 enligt IEC 804 Metodens precision vid bestämning av L WA uttryckt som standardavvikelsen för reproducerbarheten σ R 1 db σ R 1,5 db σ R 3 db(om K 2 < 5 db) σ R 4 db(om 5 db K 2 7 db) Om diskreta toner dominerar är värdet på σ R 1 db högre a) Vid bestämning av ljudeffektspektrum skall värdena på K 1 och K 2 uppfyllas i varje frekvensband inom det intressanta frekvensområdet. För bestämning av A-vägda ljudeffektnivåer är samma kriteria tillämpbara på K 1A och K 2A. b) Under givna omständigheter är det tillåtet att minska antalet mikrofonpositioner.
