1 SVENSK STANDARD SS-EN ISO 3746 Handläggande organ Fastställd Utgåva Sida MATERIAL- OCH MEKANSTANDARDISERINGEN, MMS ( ) SIS FASTSTÄLLER OCH UTGER SVENSK STANDARD SAMT SÄLJER NATIONELLA, EUROPEISKA OCH INTERNATIONELLA STANDARDPUBLIKATIONER Acoustics Determination of sound power levels of noise sources using sound pressure Survey method using an enveloping measurement surface over a reflecting plane (ISO 3746:1995) Akustik Bestämning av ljudeffektnivåer för bullerkällor med användning av ljudtryck Överslagsmetod med användning av omslutande yta över en reflekterande yta (ISO 3746:1995) The European Standard has the status of a Swedish Standard. The European Standard was approved and published as SS-EN ISO 3746 in English. This document contains a bilingual version that supersedes the English version. Swedish Standards corresponding to documents referred to in this Standard are listed in Catalogue of Swedish Standards, issued by SIS. The Catalogue lists, with reference number and year of Swedish approval, International and European Standards approved as Swedish Standards as well as other Swedish Standards. Europastandarden gäller som svensk standard. Europastandarden fastställdes som SS-EN ISO 3746 och har utgivits i engelsk version. Detta dokument, som ersätter det tidigare, återger i tvåspråkig version. Motsvarigheten och aktualiteten i svensk standard till de publikationer som omnämns i denna standard framgår av Katalog över svensk standard, som ges ut av SIS. I katalogen redovisas internationella och europeiska standarder som fastställts som svenska standarder och övriga gällande svenska standarder. ICS Standarder kan beställas hos SIS som även lämnar allmänna upplysningar om svensk och utländsk standard. Postadress: SIS, Box 6455, STOCKHOLM Telefon: Telefax: Upplysningar om sakinnehållet i standarden lämnas av MMS. Telefon: Telefax: E-post: info@sms-standard.se Prisgrupp T Tryckt i januari 1998

2 EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM EN ISO 3746 August 1995 ICS Descriptors: acoustics, sound sources, noise (sound), engine noise, tests, acoustic tests, determination, sound pressure, sound power, acoustic measurements English version Acoustics Determination of sound power levels of noise sources using sound pressure Survey method using an enveloping measurement surface over a reflecting plane (ISO 3746:1995) Acoustique Détermination des niveaux de puissance acoustique émis par les sources de bruit à partir de la pression acoustique Méthode de contrôle employant une surface de mesure enveloppante au-dessus d un plan réfléchissant (ISO 3746:1995) Akustik Bestimmung der Schalleistungspegel von Geräuschquellen aus Schalldruckmessungen Hüllflächenverfahren der Genauigkeitsklasse 3 über einer reflektierenden Ebene (ISO 3746:1995) This European Standard was approved by CEN on CEN members are bound to comply with the CEN/CENELEC Internal Regulations which stipulate the conditions for giving this European Standard the status of a national standard without any alteration. Up-to-date lists and bibliographical references concerning such national standards may be obtained on application to the Central Secretariat or to any CEN member. The European Standards exist in three official versions (English, French, German). A version in any other language made by translation under the responsibility of a CEN member into its own language and notified to the Central Secretariat has the same status as the official versions. CEN members are the national standards bodies of Austria, Belgium, Denmark, Finland, France, Germany, Greece, Iceland, Ireland, Italy, Luxembourg, Netherlands, Norway, Portugal, Spain, Sweden, Switzerland and United Kingdom. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1995 All rights of reproduction and communication in any form and by any means reserved in all countries to CEN and its members. Ref. No. E

3 EUROPASTANDARD EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM Provläsningsexemplar / Preview EN ISO 3746 Augusti 1995 ICS Nyckelord: akustik, buller, bullerkällor, provning, ljudprovning, bestämning av ljudeffekt, överslagsmetod Svensk version Akustik Bestämning av ljudeffektnivåer för bullerkällor med användning av ljudtryck Överslagsmetod med användning av omslutande yta över en reflekterande yta (ISO 3746:1995) Acoustique Détermination des niveaux de puissance acoustique émis par les sources de bruit à partir de la pression acoustique Méthode de contrôle employant une surface de mesure enveloppante au-dessus d un plan réfléchissant (ISO 3746:1995) Acoustics Determination of sound power levels of noise sources using sound pressure Survey method using an enveloping measurement surface over a reflecting plane (ISO 3746:1995) Akustik Bestimmung der Schalleistungspegel von Geräuschquellen aus Schalldruckmessungen Hüllflächenverfahren der Genauigkeitsklasse 3 über einer reflektierenden Ebene (ISO 3746:1995) Denna standard är den officiella svenska versionen av. För översättningen svarar SIS. Denna europastandard antogs av CEN CEN-medlemmarna är förpliktade att följa fordringarna i CEN/CENELECs interna bestämmelser som anger på vilka villkor denna europastandard i oförändrat skick skall ges status som nationell standard. Aktuella förteckningar och bibliografiska referenser rörande sådana nationella standarder kan på begäran erhållas från CENs centralsekretariat eller från någon av CENs medlemmar. Denna europastandard finns i tre officiella versioner (engelsk, fransk och tysk). En version på något annat språk, översatt under ansvar av en CEN-medlem till sitt eget språk och anmäld till CENs centralsekretariat, har samma status som de officiella versionerna. CENs medlemmar är de nationella standardiseringsorganen i Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike. CEN European Committee for Standardization Comité Européen de Normalisation Europäisches Komitee für Normung Central Secretariat: rue de Stassart 36, B-1050 BRUSSELS 1995 All rights of reproduction and communication in any form and by any means reserved in all countries to CEN and its members. Ref. Nr. Sv

4 Page 2 Provläsningsexemplar / Preview

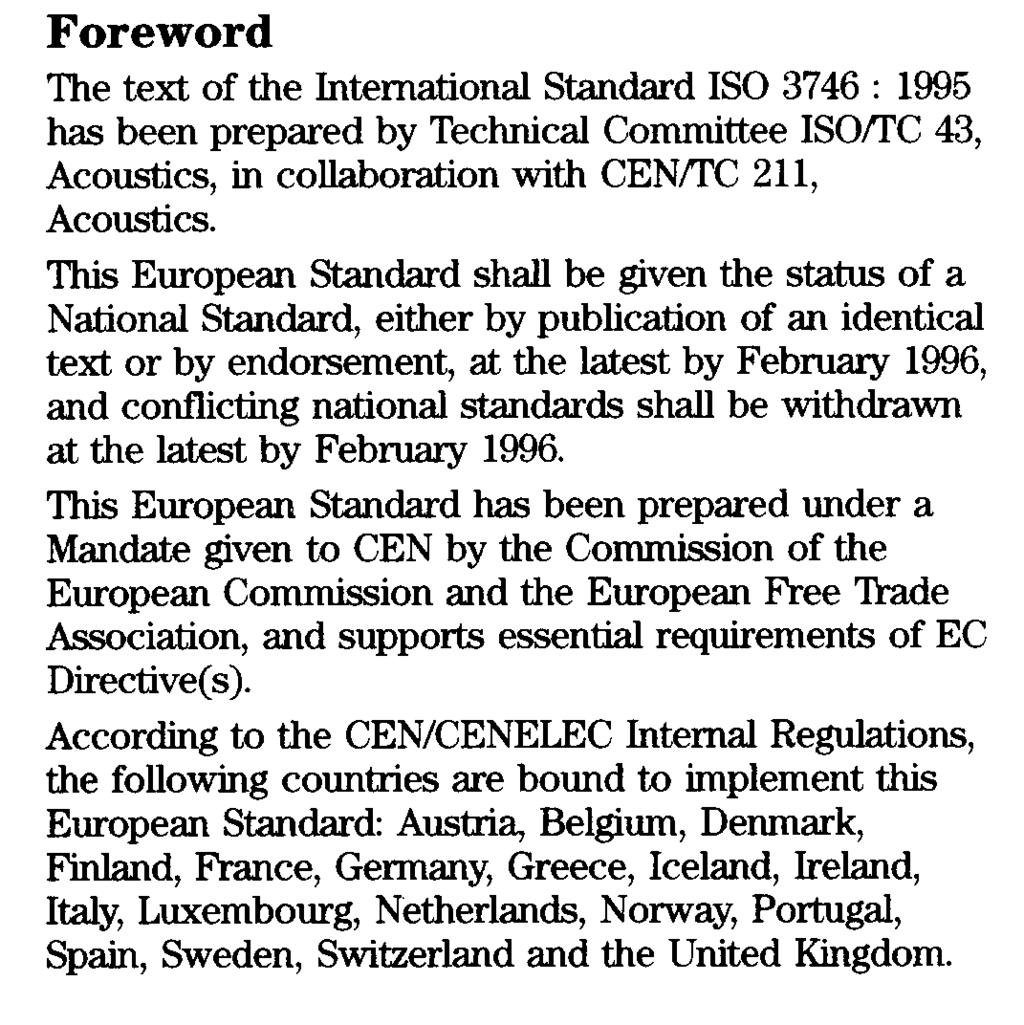

5 Sida 2 Förord Den internationella standarden ISO 3746:1995 har utarbetats av den tekniska kommittén ISO/TC 43 Acoustics i samarbete med CEN/TC 211 Acoustics. Denna europastandard skall ges status av nationell standard, antingen genom att publicera en identisk text eller genom ikraftsättning senast februari 1996, och motstridande nationella standarder skall dras in senast februari Denna europastandard har utarbetats på mandat som Europeiska Unionens Kommission och den Europeiska Frihandelsorganisationen givit till CEN. Standarden uppfyller de väsentliga kraven i EGs direktiv. Enligt CEN/CENELECs interna bestämmelser anmodas följande länder att anta denna europastandard: Belgien, Danmark, Finland, Frankrike, Grekland, Irland, Island, Italien, Luxemburg, Nederländerna, Norge, Portugal, Schweiz, Spanien, Storbritannien, Sverige, Tyskland och Österrike.

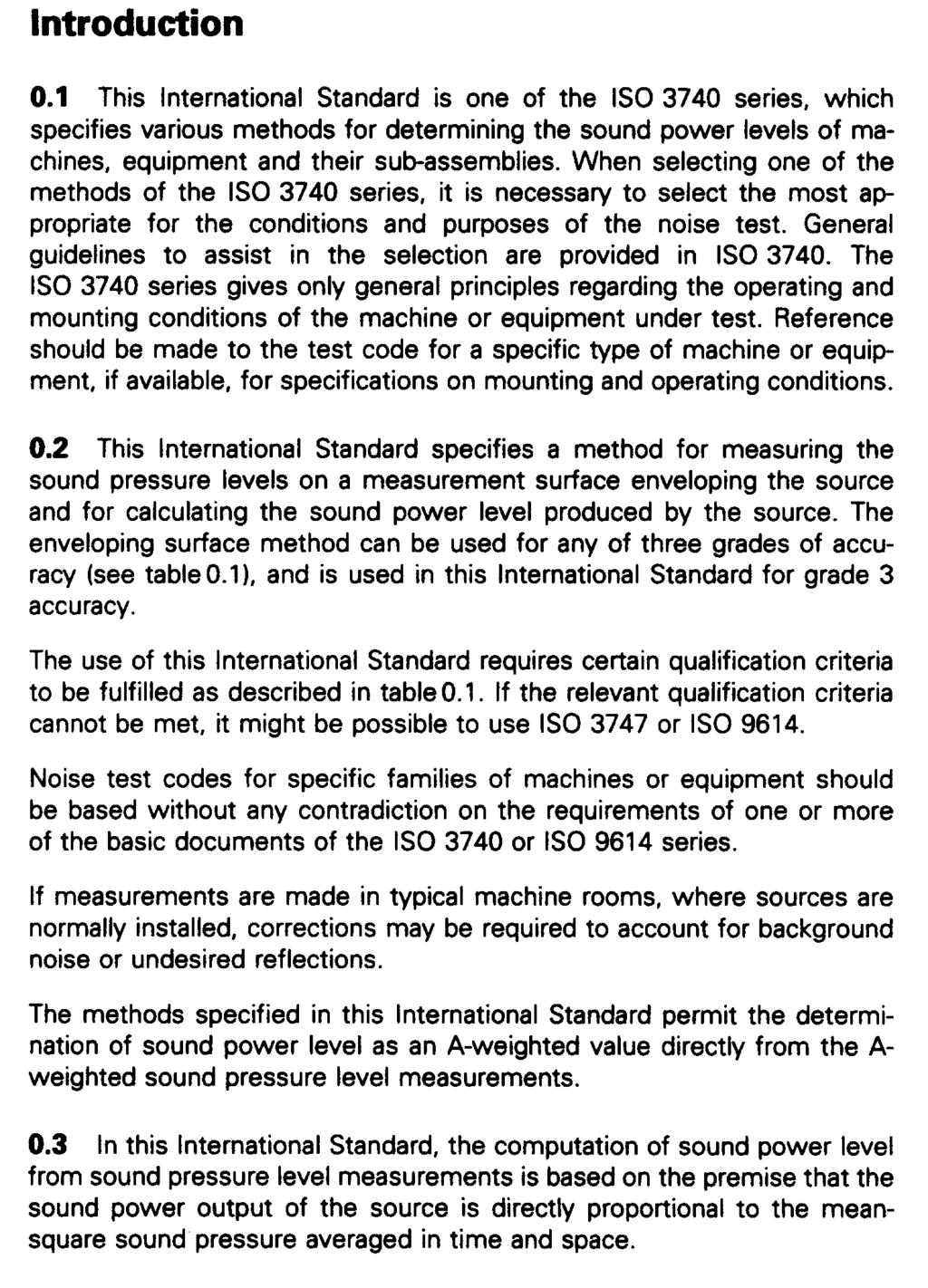

7 Sida 3 Inledning 0.1 Denna internationella standard är en del av ISO 3740-serien, som beskriver olika metoder för bestämning av ljudeffektnivån från maskiner, utrustningar och deras delar När man väljer en av metoderna i ISO 3740-serien är det nödvändigt att välja den som är lämpligast med tanke på de förhållanden och syften som provningen har. Allmänna riktlinjer till hjälp vid detta val ges i ISO Vad beträffar drifts- och monteringvillkor för maskinen eller utrustningen som skall provas ges endast allmänna principer i ISO 3740-serien. För en angiven typ av maskin eller utrustning bör man hänvisa till en maskinspecifik provningsmetod, om en sådan finns, för beskrivning av installations- och driftsvillkor. 0.2 Denna internationella standard beskriver en metod för att mäta ljudtrycksnivåerna på en mätyta som omsluter källan samt för att beräkna ljudeffektnivån som alstras av källan. Metoden med omslutande yta kan användas för vilken som helst av tre olika noggrannhetsgrader (se tabell 0.1) och den används i denna internationella standard för noggrannhetsgraden 3. Användningen av denna internationella standard kräver att vissa kvalifikationskriteria uppfylls, se tabell 0.1. Om dessa kriteria inte kan uppfyllas kanske det är möjligt att använda ISO 3747 eller ISO 9614-serien. Om mätningar görs i typiska maskinrum där källorna är normalt installerade kan korrektioner för att ta hänsyn till bakgrundsbuller och oönskade reflexer krävas. Metoderna som beskrivs i denna internationella standard tillåter bestämning av ljudeffektnivån som ett A-vägt värde direkt från mätningar av den A-vägda ljudtrycksnivån. 0.3 I denna internationella standard baseras beräkningen av ljudeffektnivån från mätningarna av ljudtrycksnivå på förutsättningen att källans utstrålade ljudeffektnivå är direkt proportionell mot kvadratmedelvärdet av ljudtrycket medelvärdesbildat i tid och rum.

9 Sida 4 Tabell 0.1 Översikt över internationella standarder för bestämning av ljudeffektnivåer från bullerkällor som använder metoder med omslutande mätyta över ett reflekterande plan och som ger olika noggrannhetsgrader Parameter ISO 3745 Precisionsmetod Grad 1 ISO 3744 Teknisk metod Grad 2 ISO 3746 Överslagsmetod Grad 3 Provningsomgivning Halvekofritt rum Utomhus eller inomhus Utomhus eller inomhus Krav för provningsomgivningens K 2 0,5 db K 2 2 db K 2 7 db 1) lämplighet Ljudkällans volym Helst mindre än 0,5% av provrummets volym Bullrets karaktär Begränsningar p g a bakgrundsbuller 1) Ingen begränsning: endast begränsad av den tillgängliga provningsomgivningen Ingen begränsning: endast begränsad av den tillgängliga provningsomgivningen Godtyckligt (bredbandigt, smalbandigt, diskreta frekvenser, stabilt, icke stabilt, impulsaktigt) L 10 db (om möjligt överskridande 15 db) K 1 0,4 db L 6 db (om möjligt överskridande 15 db) K 1 1,3 db Antal mätpunkter ) 4 2) Mätutrustning: a) Ljudnivåmätare som åtminstone uppfyller b) Integrerande ljudnivåmätare som åtminstone uppfyller c) Frekvensbandfilter som åtminstone uppfyller Metodens precision vid bestämning av L WA uttryckt som standardavvikelsen för reproducerbarheten a) typ 1 enligt beskrivning i IEC 651 b) typ 1 enligt beskrivning i IEC 804 c) klass 1 enligt beskrivning i IEC 1260 a) typ 1 enligt beskrivning i IEC 651 b) typ 1 enligt beskrivning i IEC 804 c) klass 1 enligt beskrivning i IEC 1260 L 3 db K 1 3 db db a) typ 2 enligt beskrivning i IEC 651 b) typ 2 enligt beskrivning i IEC 804 σ R 1 db σ R 1,5 db σ R 3 db (om K 2 < 5 db) σ R 4 db (om 5 db K 2 7 db) Om diskreta toner dominerar är värdet på σ R 1 db högre 1) Vid bestämning av ljudeffektspektrum skall värdena på K 1 och K 2 uppfyllas i varje frekvensband inom det intressanta frekvensområdet. För bestämning av A-vägda ljudeffektnivåer är samma kriteria tillämpbara på K 1A och K 2A. 2) Under givna omständigheter är det tillåtet att minska antalet mikrofonpositioner.

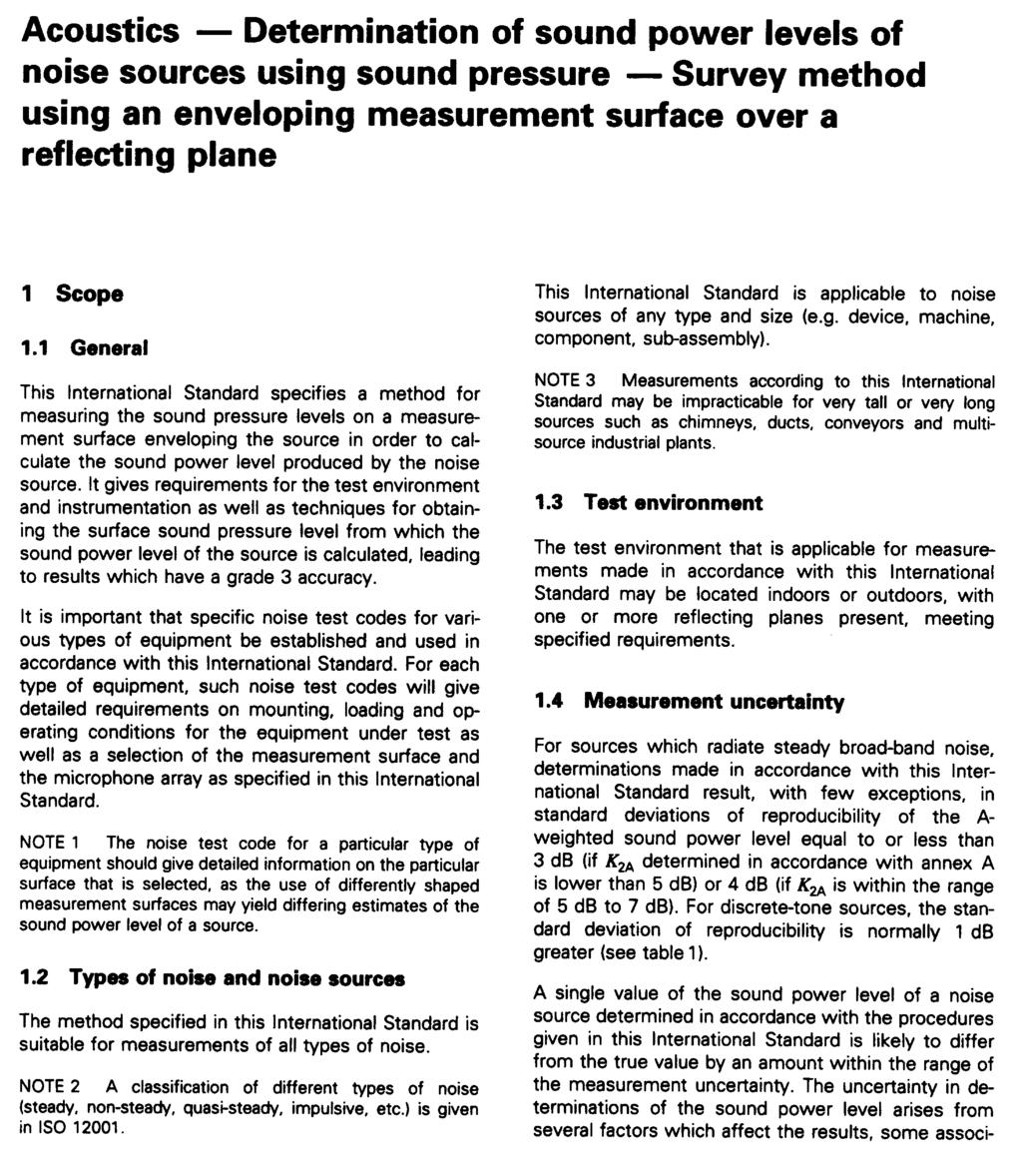

11 Sida 5 Akustik Bestämning av ljudeffektnivåer för bullerkällor med användning av ljudtryck Överslagsmetod på omslutande yta över en reflekterande yta 1 Omfattning 1.1 Allmänt Denna internationella standard beskriver en metod för att mäta ljudtrycksnivåerna på en mätyta, som omsluter källan, för att beräkna ljudeffektnivån som alstras av bullerkällan. Den anger kraven på såväl provningsomgivningen och mätutrustningen som på tekniken att bestämma ytljudtrycksnivån från vilken källans ljudeffektnivå beräknas. Den ger resultat som har noggrannhetsgraden 3. Det är viktigt att maskinspecifika provningsmetoder för olika typer av utrustning utarbetas och används i överensstämmelse med denna internationella standard. För varje typ av utrustning skall sådana provningsmetoder ange detaljerade krav på installations- samt last- och driftsförhållanden för utrustningen som skall provas likväl som på val av mätyta och mikrofongruppering enligt anvisningarna i denna internationella standard. ANM 1 Provningsmetoden för en bestämd typ av utrustning bör ge detaljerad information om den mätyta som skall väljas, eftersom användning av mätytor med olika form kan ge olika uppskattningar av källans ljudeffektnivå. 1.2 Typer av buller och bullerkällor Metoden som beskrivs i denna internationella standard är lämplig för mätningar på alla typer av buller. ANM 2 En klassning av olika typer av buller (stabilt, icke stabilt, kvasistabilt, impulsartat, etc) ges i ISO Denna internationella standard kan tillämpas på bullerkällor av godtycklig typ och storlek (t.ex apparat, maskin, komponent, del). ANM 3 Det kan vara opraktiskt att mäta enligt denna internationella standard om källorna är mycket höga eller mycket långa som skorstenar, kanaler, transportörer och industrianläggningar med många källor. 1.3 Provningsomgivning Provningsomgivningen som kan användas för mätningar enligt denna internationella standard kan vara lokaliserad inomhus eller utomhus, med ett eller flera reflekterande plan närvarande, om den uppfyller beskrivna krav. 1.4 Mätosäkerhet För källor som utstrålar stadigt, bredbandigt buller kommer bestämningar av den A-vägda ljudeffektnivån som utförs i enlighet med denna internationella standard att, med få undantag, resultera i en standardavvikelse för reproducerbarheten som är lika med eller mindre än 3 db (om K 2A bestämt enligt Annex A är mindre än 5 db) eller 4 db (om K 2A är inom intervallet 5 db till 7 db). För källor med diskreta toner är standardavvikelsen för reproducerbarheten normalt 1 db högre (se tabell 1). Ett enstaka värde för en källas ljudeffektnivå som bestämts enligt procedurerna i denna internationella standard kommer sannolikt att skilja sig från det sanna värdet till ett belopp inom mätosäkerhetsintervallet. Osäkerheten i bestämningen av ljudeffektnivån härrör från flera faktorer som på-
