SNABBLÅSTERRÄNGVAGN 20T 6X6

Transkript

1 Vårdsystem FM M Sida 1 av 12 SNABBLÅSTERRÄNGVAGN 20T 6X6 MATERIELVÅRDSSCHEMA GRUNDTILLSYN Vårdbestämmelser Regler och riktlinjer för grundtillsynens genomförande återfinns i M AG F (Försvarsmaktens Regler för Grundtillsyn av Fordon) Allmänt gäller att tillsynen ska utföras beträffande skador, fastsättning och funktion. Trafiksäkerhetskontrollen utförs i tillämpliga delar enligt AB Svensk Bilprovning Kontrollbesiktningshandbok bil/släp. Snabblåsterrängvagnen är ombyggd från en Amdumper 12T. Grundtillsynen är indelad i två delar: - 1 då materielen efter kontroll och reparation ska tas i bruk - F då materielen efter kontroll och reparation ska förrådsställas Anvisningar för smörjning finns i smörjschema, instruktionsbok och reparationsbok. = Säkerhetskontroll 1 = Grundtillsyn (utförs varje år) F = Grundtillsyn före förrådsställning = itionsnummer = anvisningar i repboken Trf-Säk = Trafiksäkerhetskontroll Referenser Förrådsbeteckning Förrådsbenämning AB Svensk Bilprovning Kontrollbesiktningshandbok bil/släp M IBOK TUNG TERRÄNGV M RBOK 4 AMDUMPER M SMSCH SNLTGV20 6X6

2 Vårdsystem FM M Sida 2 av 12 Kontrollbok Kontrollbok Komplett enl. vård FM Registreringsbevis Registreringsnummer, skyltar, ändringar, ombyggnader, förrådsbeteckning Reparationsjournal Reparationer som kräver uppföljning, översyn som styrs av föreskrivet intervall, utfärdade tekniska order. Särskild tillsyn Utförd ma 30 dagar innan GT Felrapport Kvarstående fel Bevakningskort Kontroll avseende utförd GTsmörjning TO Ej utförda åtgärder Trafikvärdighetskontroll Kontrollbesiktning Motsvarar Svensk Bilprovning, kontrollbesiktning enligt ASB Kontrollbesiktningshandbok bil/släp Trafiksäkerhetskontroll Utförs på fordon registrerade i Militära fordonsregistret som ej ska kontrollbesiktigas. Utförs på fordon som ska genomgå trafiksäkerhetskontroll enligt FAG F. Utförs enligt ASB Kontrollbesiktningshandbok bil/släp i tillämpliga delar. Militär utrustning, tillbehör ador, fastsättning, funktion samt läckning Tillägg utöver trafikvärdighetskontroll: allmänt Allmänt Kontroll ska göras beträffande skador, fastsättning, funktion samt läckning Dekaler, skyltar Läsbarhet, befintlighet, skador, fastsättning

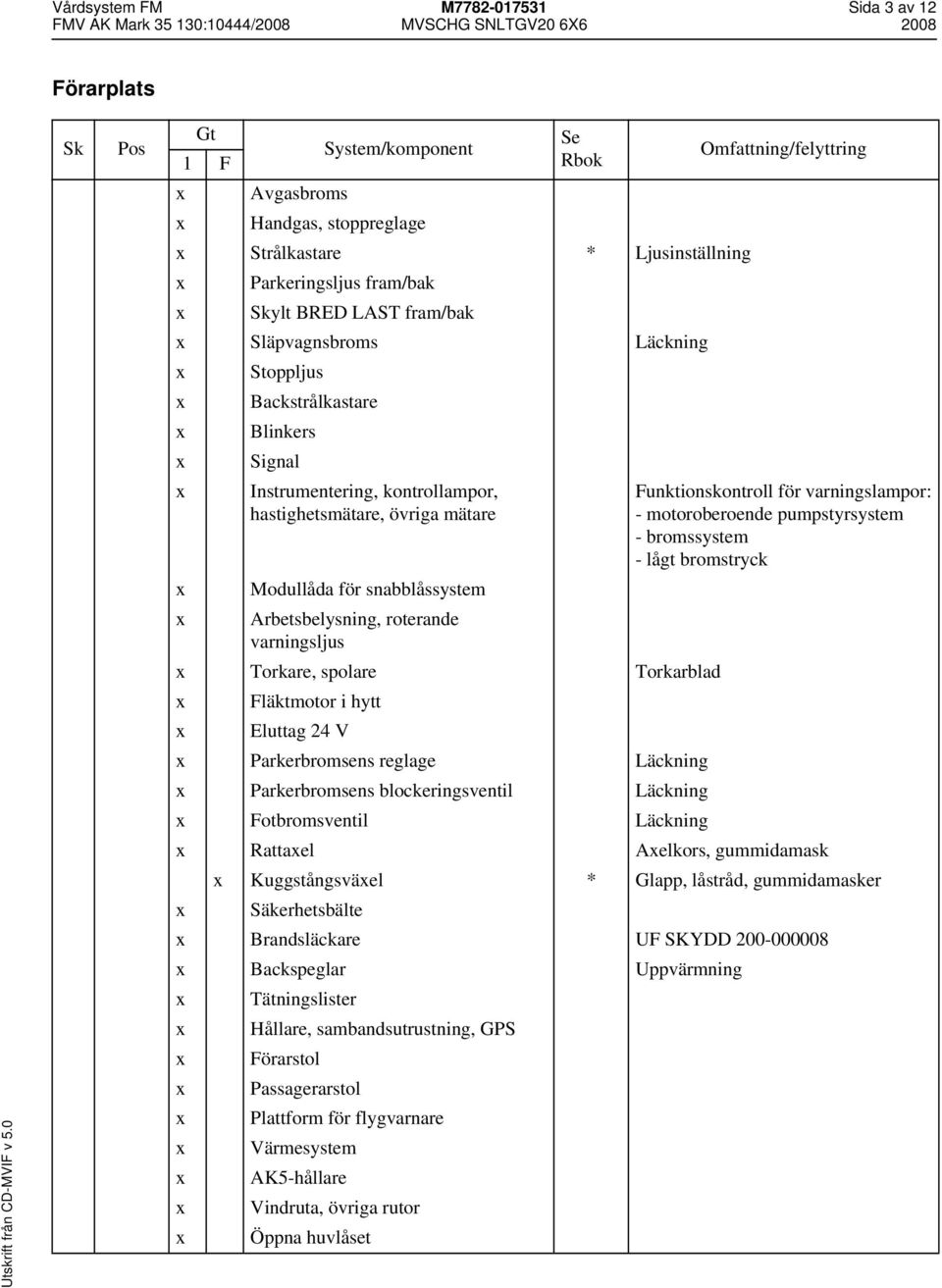

3 Vårdsystem FM M Sida 3 av 12 Förarplats Avgasbroms Handgas, stoppreglage Strålkastare * Ljusinställning Parkeringsljus fram/bak ylt BRED LAST fram/bak Släpvagnsbroms Läckning Stoppljus Backstrålkastare Blinkers Signal Instrumentering, kontrollampor, hastighetsmätare, övriga mätare Funktionskontroll för varningslampor: - motoroberoende pumpstyrsystem - bromssystem - lågt bromstryck Modullåda för snabblåssystem Arbetsbelysning, roterande varningsljus Torkare, spolare Torkarblad Fläktmotor i hytt Eluttag 24 V Parkerbromsens reglage Läckning Parkerbromsens blockeringsventil Läckning Fotbromsventil Läckning Rattael Aelkors, gummidamask Kuggstångsväel * Glapp, låstråd, gummidamasker Säkerhetsbälte Brandsläckare UF SKYDD Backspeglar Uppvärmning Tätningslister Hållare, sambandsutrustning, GPS Förarstol Passagerarstol Plattform för flygvarnare Värmesystem AK5-hållare Vindruta, övriga rutor Öppna huvlåset

4 Vårdsystem FM M Sida 4 av 12 Tak Hållare, remmar Taklucka Lister, låsanordning Hållare rotationsljus, arbetsstrålkastare Motorenhet utvändigt, vänster sida Dörr Handtag, lås Fotsteg Backspeglar Uppvärmning Motorvärmare 271 Anslutningar Cirkulationspump UWE-värmare Läckning Halkskydd, avbärare Eluttag 24 V Intag 230 V yddslock Blockmotorvärmare 230 V Jordfelskontroll Hjullager Glapp Navreduktion Nivåer, läckning Däck, fälg Slitning, kontrolldragning hjulmuttrar 625 Nm, ringlufttryck 275 kpa ärmar, stänkplåtar Hydraulsystem, allmänt Oljenivå Hydraulsystem, allmänt * Filter (retur, ventilation), kontrollera över/undertrycksventilen (andningsventil) Luftrenare Filterelement

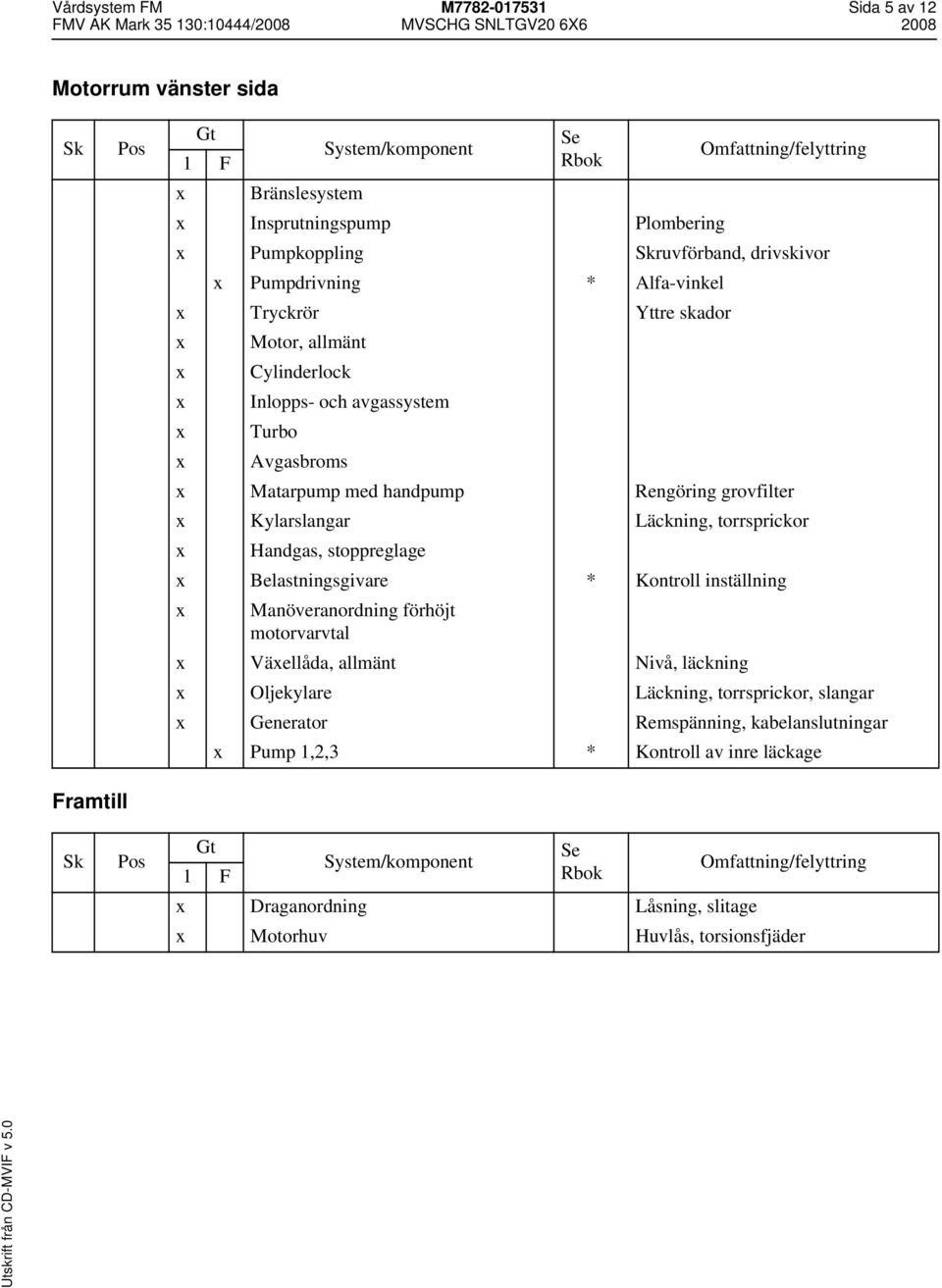

5 Vårdsystem FM M Sida 5 av 12 Motorrum vänster sida Bränslesystem Insprutningspump Plombering Pumpkoppling ruvförband, drivskivor Pumpdrivning * Alfa-vinkel Tryckrör Yttre skador Motor, allmänt Cylinderlock Inlopps- och avgassystem Turbo Avgasbroms Matarpump med handpump Rengöring grovfilter Kylarslangar Läckning, torrsprickor Handgas, stoppreglage Belastningsgivare * Kontroll inställning Manöveranordning förhöjt motorvarvtal Väellåda, allmänt Nivå, läckning Oljekylare Läckning, torrsprickor, slangar Generator Remspänning, kabelanslutningar Pump 1,2,3 * Kontroll av inre läckage Framtill Draganordning Låsning, slitage Motorhuv Huvlås, torsionsfjäder

6 Vårdsystem FM M Sida 6 av 12 Motorrum höger sida, kylare utfälld Bränsleförvärmare Motor, allmänt Cylinderlock Ventilmekanism Läckning Ventilmekanism * Ventilspel Kylsystem, allmänt Kylvätska * Byte Kylvätskepump, laddluftkylare Remspänning, slitage Smörjsystem Nivå, läckning Smörjsystem * Tryckmätning, Tema 100 Kylarslangar Läckning, torrsprickor Oljekylare Läckning, torrsprickor, slangar Startmotor Kabelanslutningar Förvärmare Kabelanslutningar Bränsleanslutningar Läckning, skador Hydraulmotor, kylfläkt Kontrollera utan uppmätning att fläkten har tre olika varvtal beroende av motorvarvtalet Kylare, fläkt, galler Läckning Kompressor Matningstryck, ej olja i tryckluftssystemet. kontroll av tryckregulator Hydraulsystem, allmänt Fläkt, filter Hydraulmotor, kylfläkt * Kontroll av inre läckage och varvtal

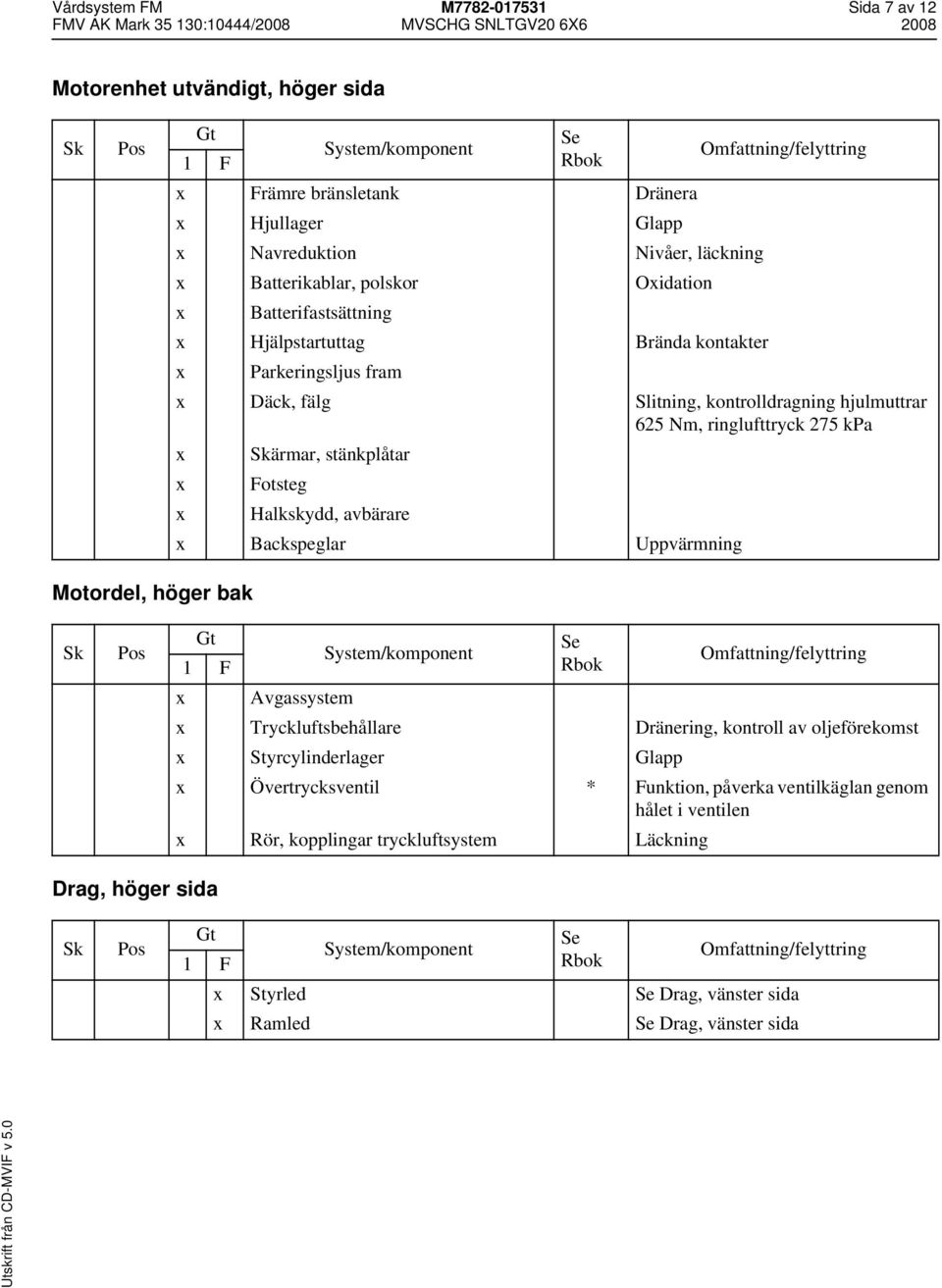

7 Vårdsystem FM M Sida 7 av 12 Motorenhet utvändigt, höger sida Främre bränsletank Dränera Hjullager Glapp Navreduktion Nivåer, läckning Batterikablar, polskor Oidation Batterifastsättning Hjälpstartuttag Brända kontakter Parkeringsljus fram Däck, fälg Slitning, kontrolldragning hjulmuttrar 625 Nm, ringlufttryck 275 kpa ärmar, stänkplåtar Fotsteg Halkskydd, avbärare Backspeglar Uppvärmning Motordel, höger bak Avgassystem Tryckluftsbehållare Dränering, kontroll av oljeförekomst Styrcylinderlager Glapp Övertrycksventil * Funktion, påverka ventilkäglan genom hålet i ventilen Rör, kopplingar tryckluftsystem Läckning Drag, höger sida Styrled Drag, vänster sida Ramled Drag, vänster sida

8 Vårdsystem FM M Sida 8 av 12 Lastenhet, höger sida Snabblås 7 st smörjnipplar 2 st/ snabblås Snabblåsram, ramfästen, lyftcylindrar 2st Kärvhet Sprickor, läckning Hjullager Glapp Navreduktion Nivåer, läckning Boggilagring * Kontrolldragning skruvar för klämhylsa 185 Nm Däck, fälg Slitning, kontrolldragning hjulmuttrar 625 Nm, ringlufttryck Refle Stänkskärmar Backstrålkastare ylthållare Baklykta Lastenhet, bak Eluttag Duo-Matic Läckning Hydrauluttag Läckning Dragöglor Baklyktor Lastenhet, vänster sida Eluttag, bred last Stänkskärmar Eluttag 24 V bak Backstrålkastare ylthållare Baklykta Snabblås 7 st smörjnipplar 2 st/ Kärvhet snabblås Snabblåsram, ramfästen, lyftcylindrar Sprickor, läckning 2st Hjullager Glapp

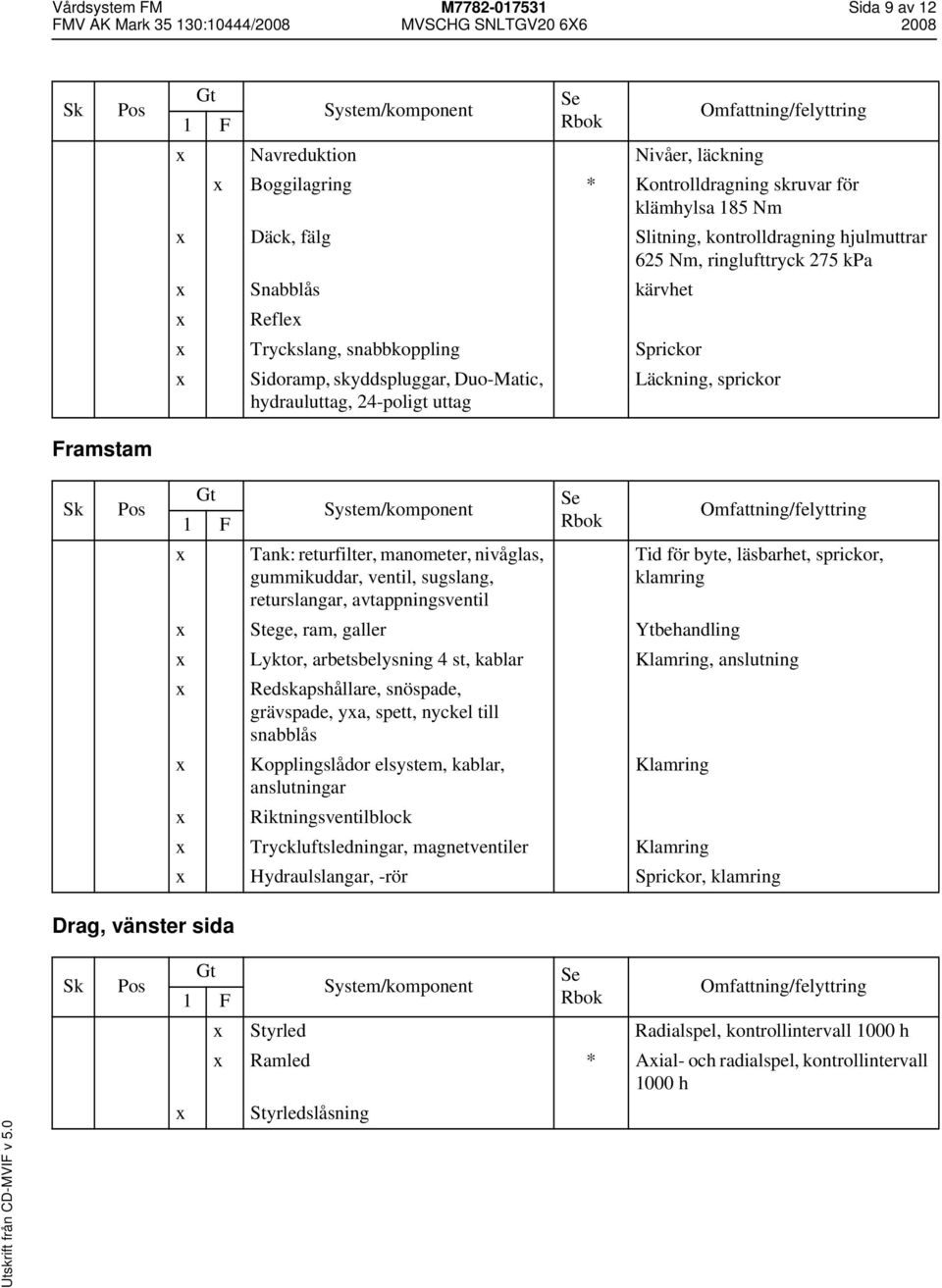

9 Vårdsystem FM M Sida 9 av 12 Navreduktion Nivåer, läckning Boggilagring * Kontrolldragning skruvar för klämhylsa 185 Nm Däck, fälg Slitning, kontrolldragning hjulmuttrar 625 Nm, ringlufttryck 275 kpa Snabblås kärvhet Refle Tryckslang, snabbkoppling Sprickor Sidoramp, skyddspluggar, Duo-Matic, hydrauluttag, 24-poligt uttag Läckning, sprickor Framstam Tank: returfilter, manometer, nivåglas, gummikuddar, ventil, sugslang, returslangar, avtappningsventil Tid för byte, läsbarhet, sprickor, klamring Stege, ram, galler Ytbehandling Lyktor, arbetsbelysning 4 st, kablar Klamring, anslutning Redskapshållare, snöspade, grävspade, ya, spett, nyckel till snabblås Kopplingslådor elsystem, kablar, Klamring anslutningar Riktningsventilblock Tryckluftsledningar, magnetventiler Klamring Hydraulslangar, -rör Sprickor, klamring Drag, vänster sida Styrled Radialspel, kontrollintervall 1000 h Ramled * Aial- och radialspel, kontrollintervall 1000 h Styrledslåsning

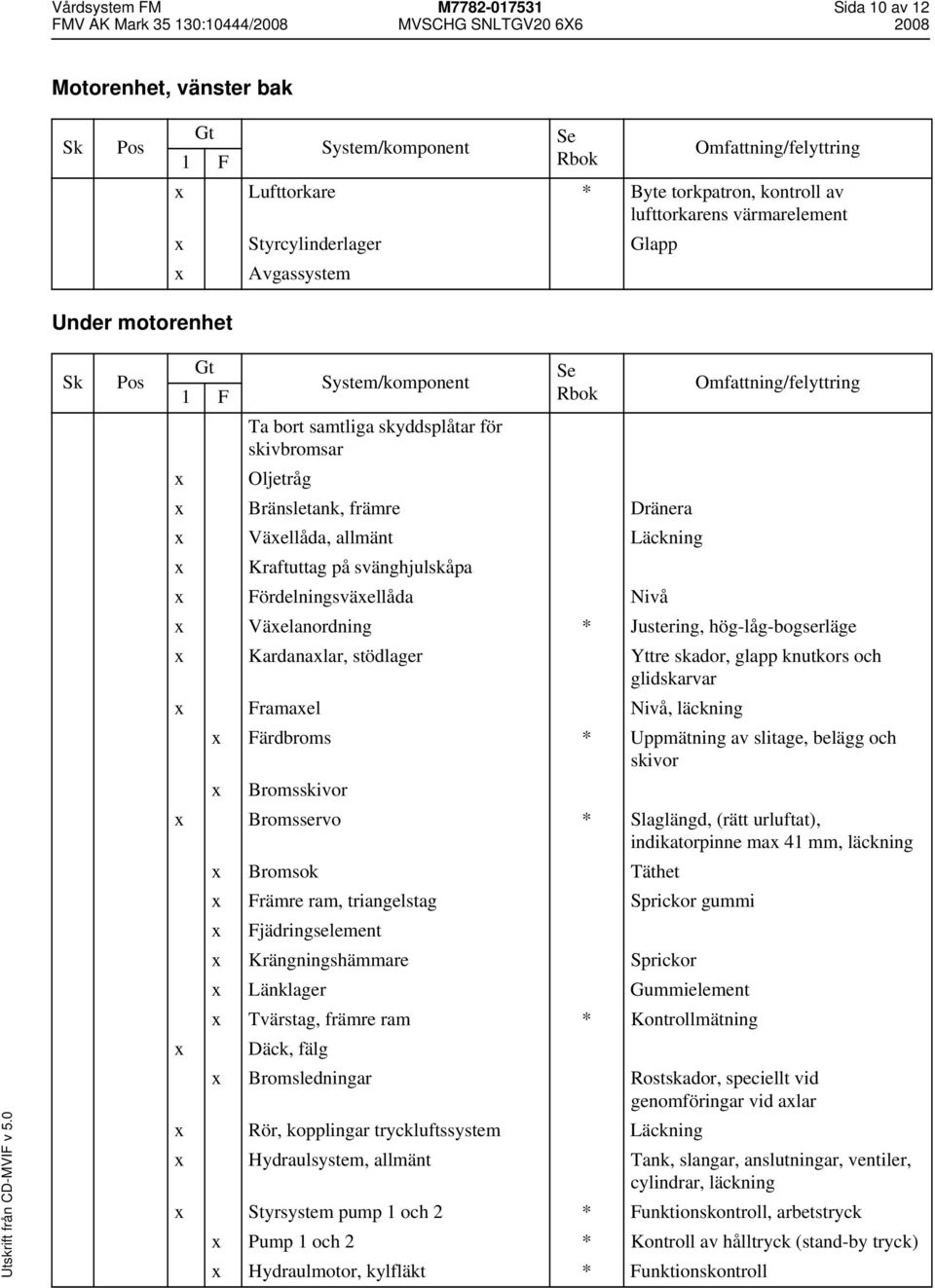

10 Vårdsystem FM M Sida 10 av 12 Motorenhet, vänster bak Lufttorkare * Byte torkpatron, kontroll av lufttorkarens värmarelement Styrcylinderlager Glapp Avgassystem Under motorenhet Ta bort samtliga skyddsplåtar för skivbromsar Oljetråg Bränsletank, främre Dränera Väellåda, allmänt Läckning Kraftuttag på svänghjulskåpa Fördelningsväellåda Nivå Väelanordning * Justering, hög-låg-bogserläge Kardanalar, stödlager Yttre skador, glapp knutkors och glidskarvar Framael Nivå, läckning Färdbroms * Uppmätning av slitage, belägg och skivor Bromsskivor Bromsservo * Slaglängd, (rätt urluftat), indikatorpinne ma 41 mm, läckning Bromsok Täthet Främre ram, triangelstag Sprickor gummi Fjädringselement Krängningshämmare Sprickor Länklager Gummielement Tvärstag, främre ram * Kontrollmätning Däck, fälg Bromsledningar Rostskador, speciellt vid genomföringar vid alar Rör, kopplingar tryckluftssystem Läckning Hydraulsystem, allmänt Tank, slangar, anslutningar, ventiler, cylindrar, läckning Styrsystem pump 1 och 2 * Funktionskontroll, arbetstryck Pump 1 och 2 * Kontroll av hålltryck (stand-by tryck) Hydraulmotor, kylfläkt * Funktionskontroll

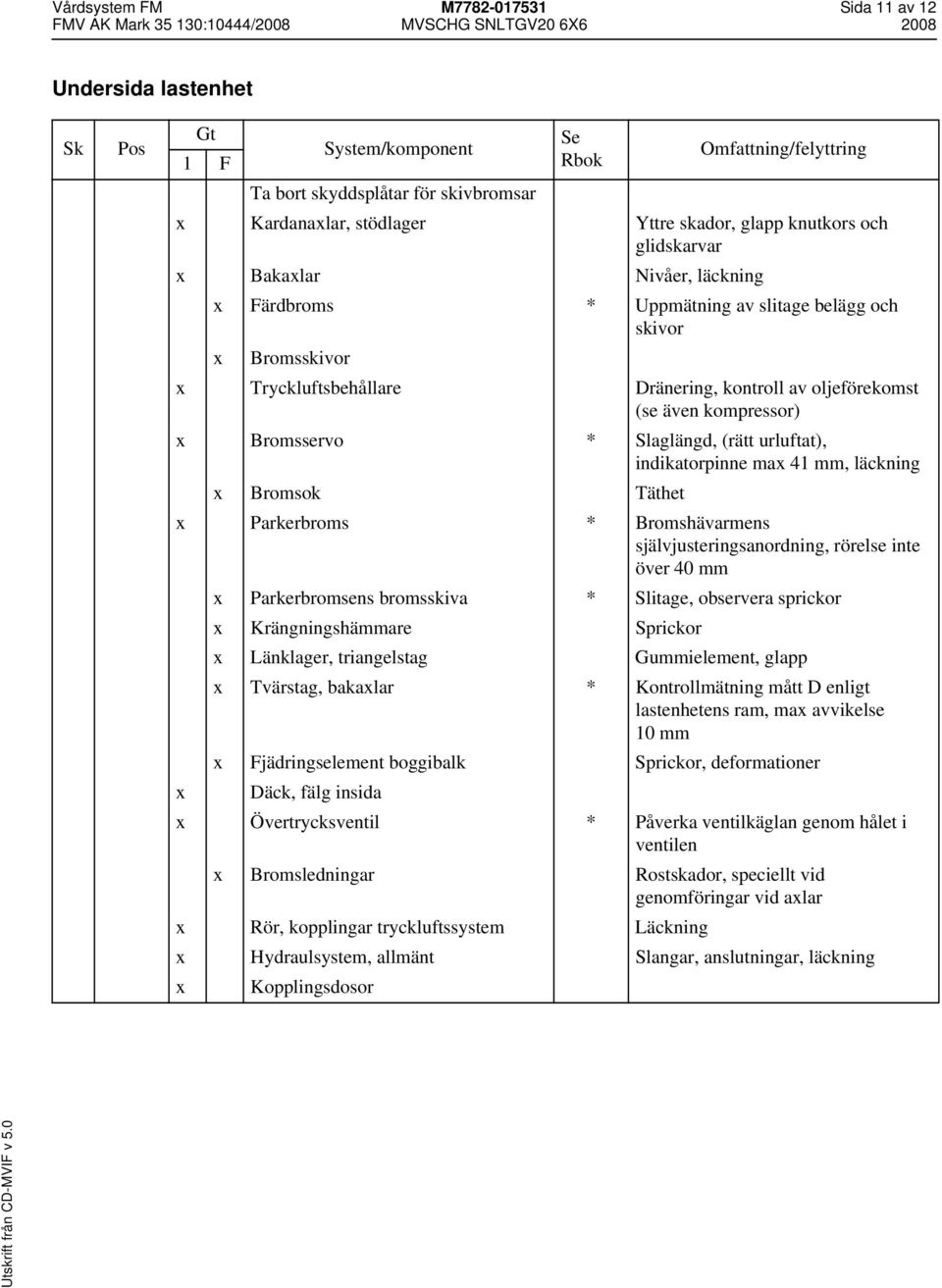

11 Vårdsystem FM M Sida 11 av 12 Undersida lastenhet Ta bort skyddsplåtar för skivbromsar Kardanalar, stödlager Yttre skador, glapp knutkors och glidskarvar Bakalar Nivåer, läckning Färdbroms * Uppmätning av slitage belägg och skivor Bromsskivor Tryckluftsbehållare Dränering, kontroll av oljeförekomst (se även kompressor) Bromsservo * Slaglängd, (rätt urluftat), indikatorpinne ma 41 mm, läckning Bromsok Täthet Parkerbroms * Bromshävarmens självjusteringsanordning, rörelse inte över 40 mm Parkerbromsens bromsskiva * Slitage, observera sprickor Krängningshämmare Sprickor Länklager, triangelstag Gummielement, glapp Tvärstag, bakalar * Kontrollmätning mått D enligt lastenhetens ram, ma avvikelse 10 mm Fjädringselement boggibalk Sprickor, deformationer Däck, fälg insida Övertrycksventil * Påverka ventilkäglan genom hålet i ventilen Bromsledningar Rostskador, speciellt vid genomföringar vid alar Rör, kopplingar tryckluftssystem Läckning Hydraulsystem, allmänt Slangar, anslutningar, läckning Kopplingsdosor

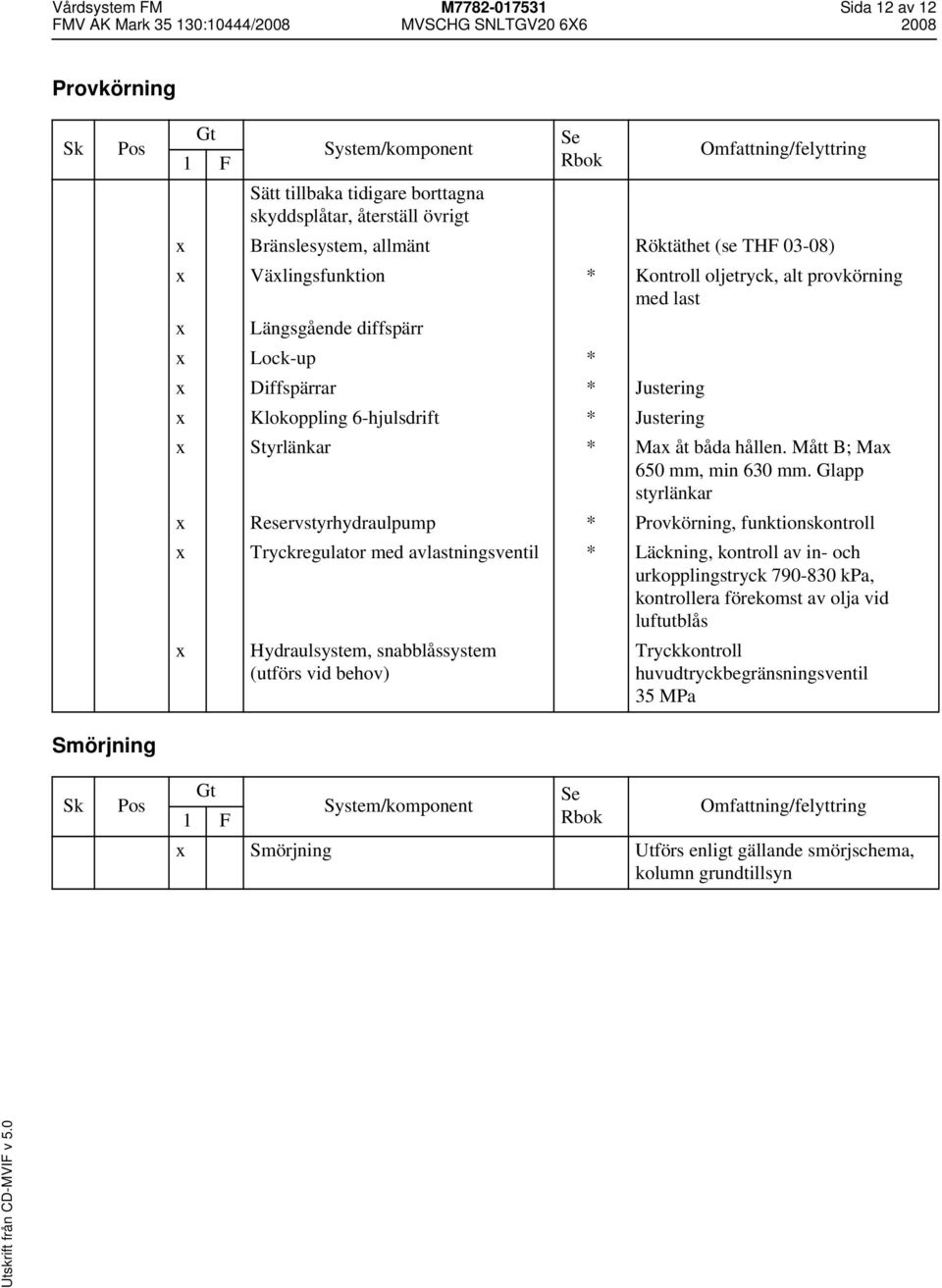

12 Vårdsystem FM M Sida 12 av 12 Provkörning Sätt tillbaka tidigare borttagna skyddsplåtar, återställ övrigt Bränslesystem, allmänt Röktäthet (se THF 03-08) Välingsfunktion * Kontroll oljetryck, alt provkörning med last Längsgående diffspärr Lock-up * Diffspärrar * Justering Klokoppling 6-hjulsdrift * Justering Styrlänkar * Ma åt båda hållen. Mått B; Ma 650 mm, min 630 mm. Glapp styrlänkar Reservstyrhydraulpump * Provkörning, funktionskontroll Tryckregulator med avlastningsventil * Läckning, kontroll av in- och urkopplingstryck kpa, kontrollera förekomst av olja vid luftutblås Hydraulsystem, snabblåssystem (utförs vid behov) Tryckkontroll huvudtryckbegränsningsventil 35 MPa Smörjning Smörjning Utförs enligt gällande smörjschema, kolumn grundtillsyn
