Datorhistorik. Föreläsning 3 Datorns hårdvara EDSAC. Eniac. I think there is a world market for maybe five computers. Thomas Watson, IBM, 1943

Transkript

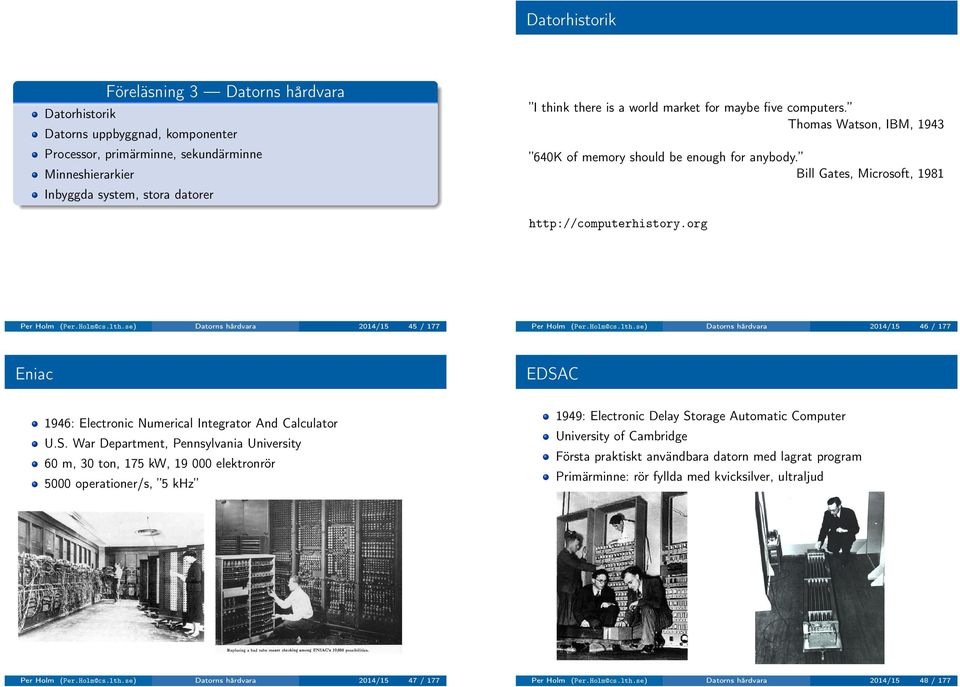

1 Datorhistorik Föreläsning 3 Datorhistorik Datorns uppbyggnad, komponenter Processor, primärminne, sekundärminne Minneshierarkier Inbyggda system, stora datorer I think there is a world market for maybe five computers. Thomas Watson, IBM, K of memory should be enough for anybody. Bill Gates, Microsoft, / / 177 Eniac EDSAC 1946: Electronic Numerical Integrator And Calculator U.S. War Department, Pennsylvania University 60 m, 30 ton, 175 kw, elektronrör 5000 operationer/s, 5 khz 1949: Electronic Delay Storage Automatic Computer University of Cambridge Första praktiskt användbara datorn med lagrat program Primärminne: rör fyllda med kvicksilver, ultraljud 47 / / 177

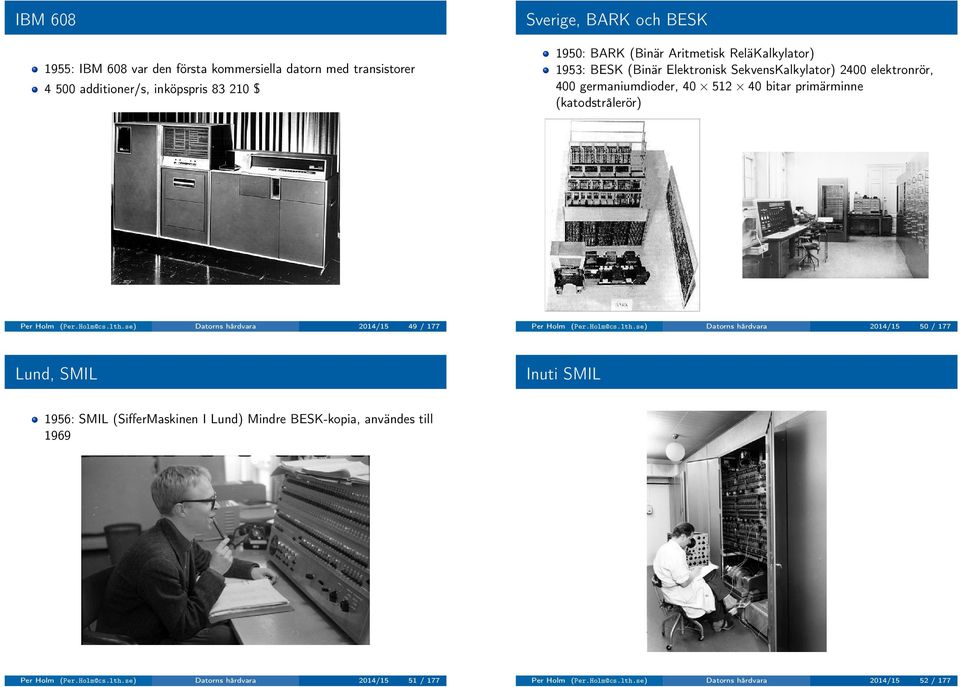

2 IBM : IBM 608 var den första kommersiella datorn med transistorer 4500additioner/s,inköpspris83210$ Sverige, BARK och BESK 1950: BARK (Binär Aritmetisk ReläKalkylator) 1953: BESK (Binär Elektronisk SekvensKalkylator) 2400 elektronrör, 400 germaniumdioder, bitar primärminne (katodstrålerör) 49 / / 177 Lund, SMIL Inuti SMIL 1956: SMIL (SifferMaskinen I Lund) Mindre BESK-kopia, användes till / / 177

3 1960-talet, minidatorer 1970-talet, mikrodatorer 1963: PDP-8 (Digital Equipment Corporation) 1975: MITS Altair 8800 Byggsats, $, Intel 8080, 256 bytes RAM 1970: PDP-11, Data General Nova, DEC Vax, / 177 IBM PC 54 / / 177 Datorns uppbyggnad 1981: IBM 5150, $ En dator kan: Intel 8088, 4.75 MHz, kb RAM utföra instruktioner (exekvera program), MS-DOS lagra resultat i primärminnet, Microsoft Basic lagra data på sekundärminne, till exempel hårddisk, kommunicera med användaren. Komponenter: Processor, CPU (utför instruktioner) Primärminne (RAM) Läsminne (ROM, PROM, EPROM) Sekundärminnen (hårddisk, CD-ROM,... ) Skärm, tangentbord, mus, / 177

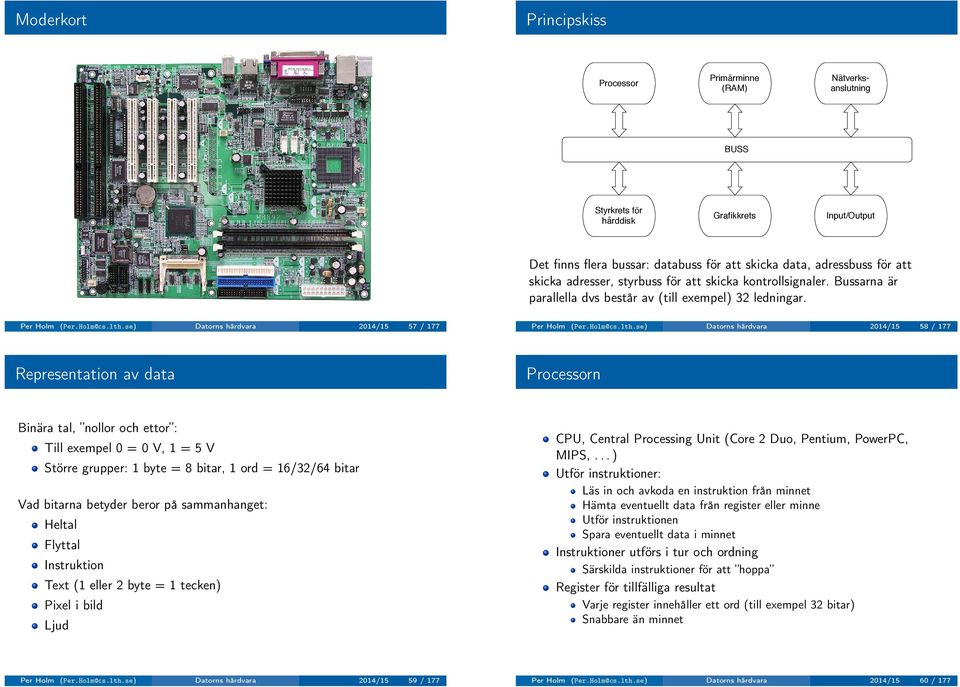

4 Moderkort Principskiss Processor Primärminne (RAM) Nätverksanslutning BUSS Styrkrets för hårddisk Grafikkrets Input/Output Det finns flera bussar: databuss för att skicka data, adressbuss för att skicka adresser, styrbuss för att skicka kontrollsignaler. Bussarna är parallella dvs består av (till exempel) 32 ledningar. 57 / / 177 Representation av data Processorn Binära tal, nollor och ettor : Till exempel 0 = 0 V, 1 = 5 V Större grupper: 1 byte = 8 bitar, 1 ord = 16/32/64 bitar Vad bitarna betyder beror på sammanhanget: Heltal Flyttal Instruktion Text (1 eller 2 byte = 1 tecken) Pixel i bild Ljud CPU, Central Processing Unit (Core 2 Duo, Pentium, PowerPC, MIPS,... ) Utför instruktioner: Läs in och avkoda en instruktion från minnet Hämta eventuellt data från register eller minne Utför instruktionen Spara eventuellt data i minnet Instruktioner utförs i tur och ordning Särskilda instruktioner för att hoppa Register för tillfälliga resultat Varje register innehåller ett ord (till exempel 32 bitar) Snabbare än minnet 59 / / 177

5 Processorn, forts Primärminne Olika processormodeller har olika instruktionsuppsättning Intel x86 MOV, ADD, SUB, MUL, DIV,... JMP, JL, JLE, JE,...(hopp) Plus mer än 100 andra instruktioner Processorns prestanda mäts i Hz (MHz, GHz) Avser klockfrekvensen, ca 1 GHz i en persondator En instruktion kan kräva flera klocktick Datorns prestanda beror inte bara på klockfrekvensen! Cirka 1 GB i en persondator. SRAM: snabbt, dyrt (4 6 transistorer per bit), stabilt DRAM: långsammare, billigare (1 transistor per bit), måste skrivas om flera hundra gånger i sekunden 61 / / 177 Moores lag Sekundärminne hårddisk Roterande skivor, magnetisk beläggning Exempel: Seagate, 7200 rpm, 250GB, 8 MB cache. Cirka kr. 63 / / 177

6 Minneshierarki, 1 Minneshierarki, 2 Sekundärminnet är stort (många GB), billigt och långsamt. Primärminnet är mindre (någon GB), dyrare och snabbare. Men processorn är mycket snabbare än primärminnet. Cacheminne: Data som används ofta lagras i litet (några MB), dyrt och snabbt minne Data som använts nyss används sannolikt snart igen När man läser från minnet sparas en kopia i cacheminnet Cacheminnen kan byggas upp i flera nivåer Primärminnet räcker oftast inte till för alla program. Virtuellt minne: Dela in programmen i sidor, dela in primärminnet i sidramar. Varje sida finns antingen i minnet eller på hårddisk. Vid behov hämtas en sida in från hårddisken, eventuellt offras en gammal sida. Blir långsammare än om hela programmet ligger i primärminnet. 65 / / 177 Inbyggda system Det finns fortfarande stora datorer Dator som ingår som en komponent i en produkt (bil, mobiltelefon, kamera, industrirobot, flygplan,... ) De allra flesta datorerna finns i inbyggda system Exempel: Axis 210, webbkamera: 30 bilder/s, 640x480, MPEG-4 Inbyggd rörelsedetektering Webbserver, larm via e-post ETRAX 100 LX-processor, ARTPEC-2 bildkomprimeringskrets, 4 MB flashminne, 16 MB RAM mm, 305 g ca kr Sun Fire E25K Server Upp till 72 processorer (Ultrasparc IV) Upp till 1000 GB primärminne Upp till 120 TB hårddisk cm, 1122 kg Pris från $ 67 / / 177
