2 DOOSAN DX160LC hydraulgrävmaskin: En n Se på dessa innovationer! Prestanda 4 Hantering 6 Arbetsmiljö 7 Pålitlighet 8 Underhåll 10 Tekniska data 12

3 De nyckelord som användes när DX160LC utvecklades var att ge optimalt värde till slutanvändaren. Konkret betyder det: y modell med nya funktioner Förbättrad produktion och en minskad bränsleförbrukning tack vare optimering av hydraulsystemet och dess elektroniska länk till en ny generations motor (steg IIIa). Förbättrad ergonomi, ökad bekvämlighet och mycket god sikt åt alla håll garanterar säkra och behagliga arbetsförhållanden. Förbättrad tillförlitlighet på grund av material med högre prestanda. Utvecklingen av nya metoder för strukturberäkning ökar delarnas livslängd och minskar på så sätt driftkostnaderna. Minskat underhåll ökar grävmaskinens tillgänglighet och minskar driftkostnaderna.

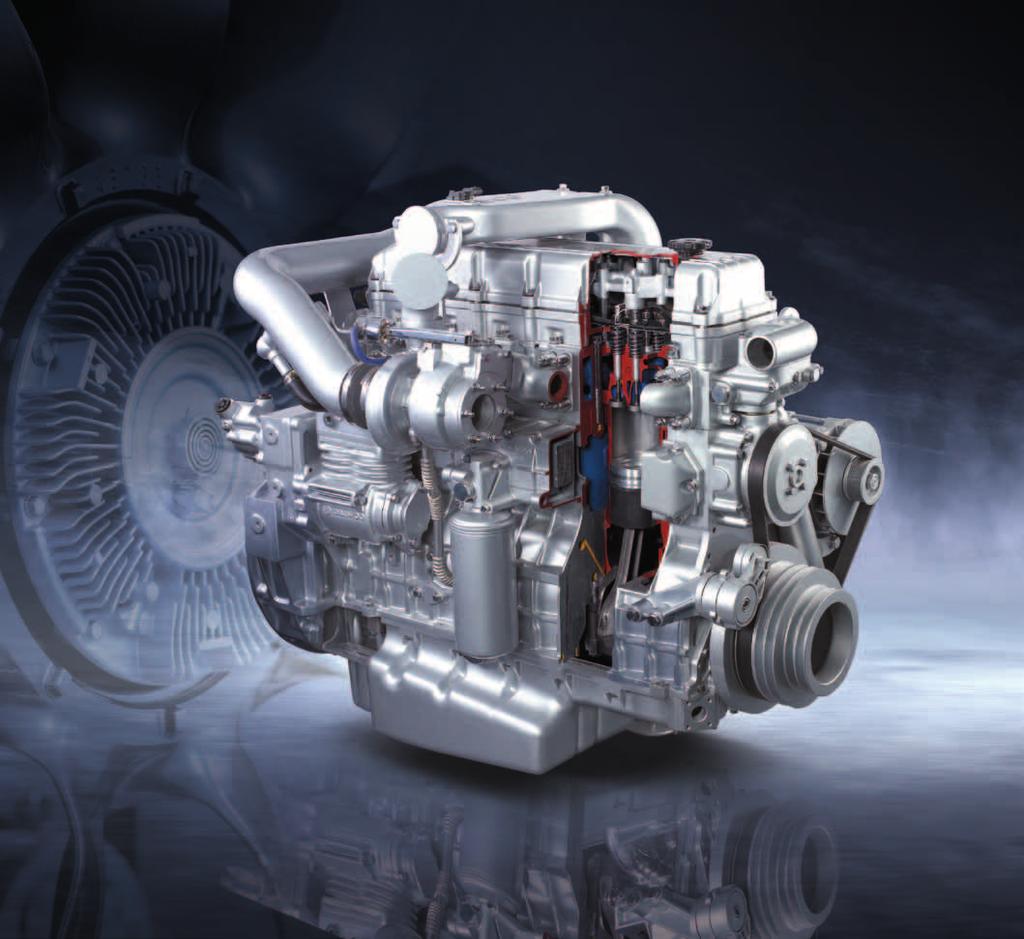

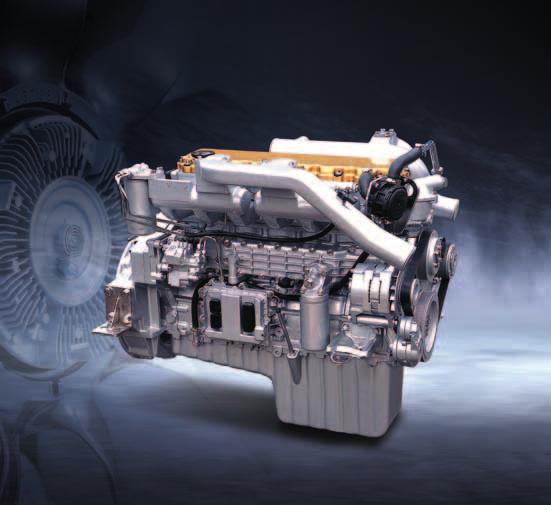

4 Prestanda Prestandan för DX160LC påverkar dess produktivitet direkt. Den nya Common Rail -motorn, har ökat dragkraften och det nya e-epos-systemet har tillsammans skapat en oslagbar grävmaskin. Förhållandet mellan pris och prestanda gör DX160LC ännu mer attraktiv. Grävmaskinens hjärta är den nya Common Rail -motorn DOOSAN DL06. Den kombineras med det nya elektroniska kontrollsystemet e-epos, vilket optimerar kompromissen mellan kraft och bränsleförbrukning. Den högeffektiva motorn, 95 hk (71 kw / 96 Ps) har förbättrad dragkraft. Med fyra ventiler per cylinder optimeras förbränningen och minskade koldioxidutsläpp minimerar dess miljöpåverkan. Den förbättrade dragkraften gör att kraften från hydraulsystemet kan användas på ett effektivt sätt. Snabbare arbetscykler förbättrar produktiviteten. Förbättrad dragkraft innebär att grävmaskinen kan röra sig lättare. Effektivt energiutnyttjande minskar bränsleförbrukningen. Common Rail -Motor DOOSAN DL06 Hydraulpumpar Huvudpumparna har en kapacitet på 2 x 114 l/min medan en kugghjulspump med hög kapacitet förbättrar servosystemets effektivitet. 4

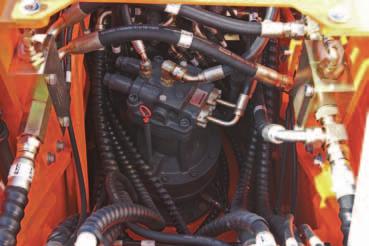

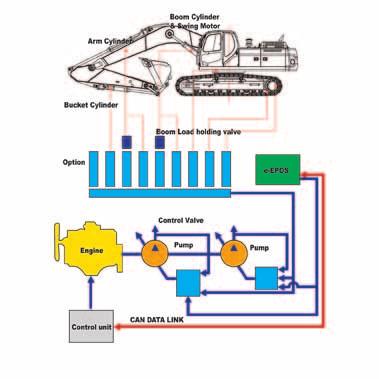

5 Kontroll av grävmaskinen Nytt E-EPOS-system (Electronic Power Optimizing System, elektroniskt system för kraftoptimering) Grävmaskinens hjärna, e-pos, har förbättrats tack vare det elektroniska kontrollsystemet. En kommunikationslänk-can (nätverk för kontrollområdet) gör att utbyte av information hela tiden kan ske mellan motorn och hydraulsystemet. Dessa enheter är nu perfekt synkroniserade. Det nya e-epos-systemet ger fördelar på flera nivåer. Enkelhet och användarvänlighet: Förekomsten av ett kraftläge och ett läge för normaldrift garanterar maximal effektivitet under alla förhållanden. Elektronisk kontroll av bränsleförbrukning optimerar effektiviteten. Läget för automatisk varvtalssänkning sparar bränsle. Reglering och exakt kontroll av flödeshastighet som krävs av utrustningen finns som standard. En självdiagnosfunktion gör att tekniska problem snabbt och effektivt kan lösas. Ett driftsminne ger en grafisk bild av maskinens status. Intervall för underhåll och oljebyte visas. DOOSAN Infracore är medvetna om hur viktigt det är att skydda vår miljö. Ekologi hade högsta prioritet för utvecklarna redan från starten av den nya maskinens utformning. Den nya utmaningen för teknikerna är att kombinera skydd av naturen med utrustningens prestanda. DOOSAN har gjort stora investeringar i den här riktningen CO HC + Nox Particles n DL06-motorn n Nivå III-gräns Den nya DOOSAN-motorn respekterar och skyddar miljön, och begränsar alla typer av giftiga utsläpp. Schaktblad (tillval) Schaktbladet kan monteras antingen fram och/eller bak. Det kan användas för planering eller som stöd vid grävning. Den stora anliggningsytan på schaktbladets botten minimerar marktrycket. Svängkraft Stötar under rotation minimeras, samtidigt som förbättrad dragkraft kan användas för att garantera snabba cykler. 5

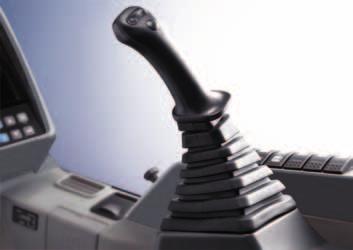

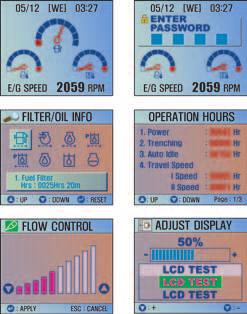

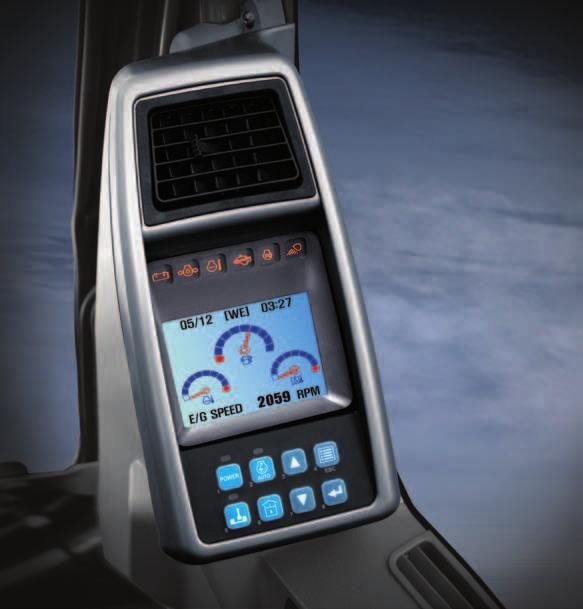

6 Hantering Grävmaskinens servostyrning, dess enkla underhåll och dess exakta kontroll ökar maskinens effektivitet och livslängd. Med DX160LC kan DOOSAN erbjuda en sällsynt god avkastning på investeringen. Ett säkert kort! Flerfunktionell LCD-skärm i färg Val av driftlägen Arbetsläge Grävläge: för utgrävning, lastning, lyftning Dikesläge: svängprioritet för dikesarbeten, kanalgrävning, jordvallar... Kraftläge Standard: använder 85% motorkraft för allt arbete (optimal bränsleeffektivitet) Kraft: använder 100% motorkraft för tungt arbete Varningslampor Kontrollpanel med LCD-skärm i färg Driftlägen Lägeskontroll Kontroll av flödeshastigheten Automatisk varvtalssänkning Skärmval Kontrollspakar Mycket exakt kontroll av utrustningen ökar manövreringsbarheten och säkerheten, och gör det enklare att utföra svåra åtgärder som kräver stor precision. Framför allt blir planeringsarbeten och hantering av upplyfta laster enklare och säkrare. Servospakar har extra elknappar som kontrollerar extra utrustning (exempelvis hammare, kross-verktyg, gripare o.s.v.). Standardskärm Antistöldfunktion Filter/olja-information Användningshistorik Kontroll av flödeshastigheten Kontrastkontroll 6

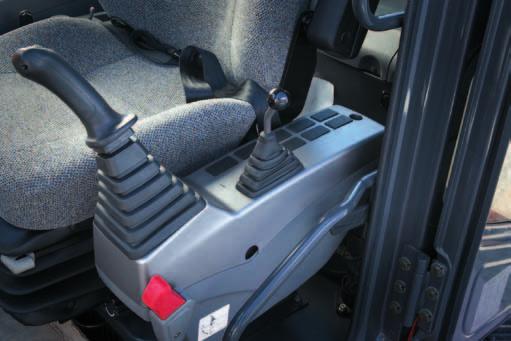

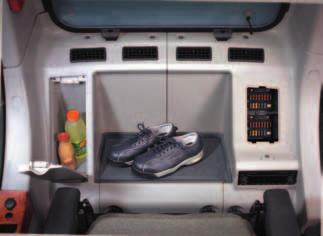

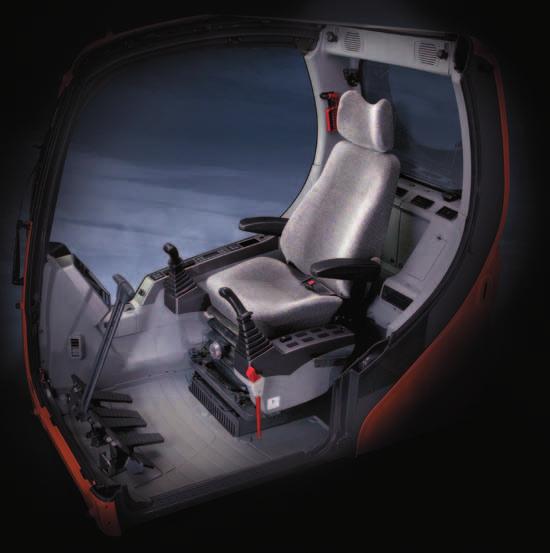

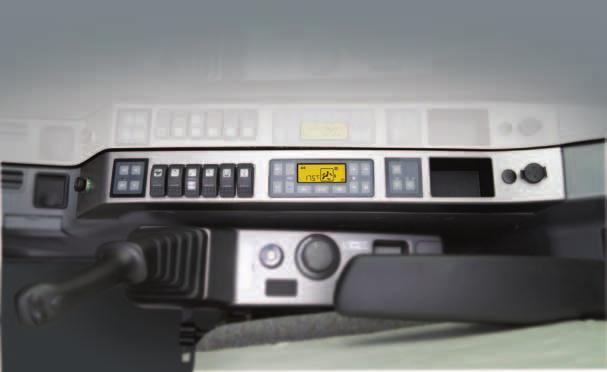

7 Arbetsmiljö Arbetshastigheten för grävmaskinen är direkt länkad till förarens kapacitet. DOOSAN utformade DX160LC genom att utgå från föraren som grund för utvecklingsmålen. Resultatet har blivit ett signifikant ergonomiskt mervärde vilket förbättrar förarens effektivitet och säkerhet. Mer utrymme, större synfält, luftkonditionering och en mycket bekväm förarstol. Allt detta bidrar till att föraren kan arbeta i många timmar under utmärkta förhållanden. Kontrollpanel Korrekt placering med tydliga kontroller gör förarens uppgift lättare. Den högeffektiva luftkonditioneringen producerar ett luftflöde som justeras och kontrolleras elektroniskt för de förutsättningar som gäller. Fem driftlägen gör de mest krävande förare nöjda. Synfältet har förbättrats i alla riktningar och hyttens storlek har ökats. Ordentligt förvaringsutrymme visar vilken uppmärksamhet som har givits åt föraren. Joystickskonsollen är justerbar i höjdled Luftfjädrad förarstol (tillval) Luftfjädrad förarstol med stolsvärme finns som tillval. Manöverspak för schaktblad (tillval) Manöverspaken för schaktbladet är placerad i vänster kontrollpanel för lätt och säker åtkomlighet. Bekväm förarstol justerbar i längs- och höjdled 7

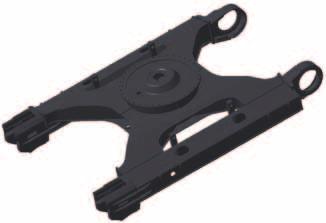

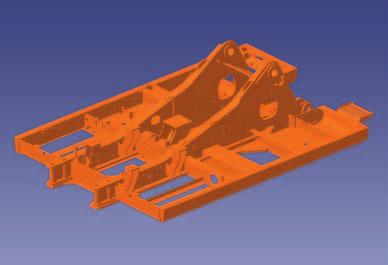

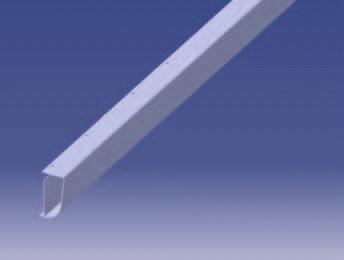

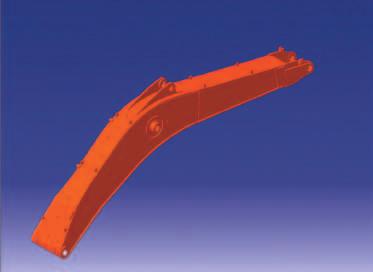

8 Pålitlighet Pålitligheten hos ett objekt bidrar till ökad livslängd. DOOSAN använder datorstödda designtekniker. De material som används är de mest hållfasta och de har testats under extrema förhållanden. Konstruktionerna genomgår samma tester så att maximal kvalitet kan garanteras. Materialens hållbarhet och konstruktionernas livslängd är våra högsta prioriteter. X-chassi X-chassits ramsektion har utformats med FEM-teknik och tredimensionell datorsimulering. Detta garanterar bättre hållbarhet och optimal strukturell integritet. Svängväxeln är solid och stabil. Förstärkt bom Bommens form har optimerats genom FEM-design. Denna metod låter lasten distribueras på ett bättre sätt. Materialtjockleken har ökats. Pålitlighet och hållbarhet har ökats, medan utmattning av materialet har minskats. Montering av sticka Stickmonteringen har resulterat i bättre styrka och ökad livslängd genom att gjutna detaljer har använts. Förstärkningar har lagts till runt axelinfästningar. Ram av typ D Ramen av D-typ och chassiramen ger ökad styrka och minimerar skevhet på grund av stötar. Skopa Svensktillverkad skopa används Bussningar Ett självsmörjande material används för bomleden för att öka den användbara livslängden och utöka smörjningsintervallet till 250 timmar. En rullbussning med mycket fina spår har monterats i leden mellan stickan och skopan så att smörjning endast behöver utföras var 50:e timme. Ultrahårda slitstarka shims Nya material har används för att öka slitagebeständigheten och för att öka underhållsintervallen. Livslängden utökas markant genom att shims har lagts till på insidan och utsidan av skoptapparna. 8

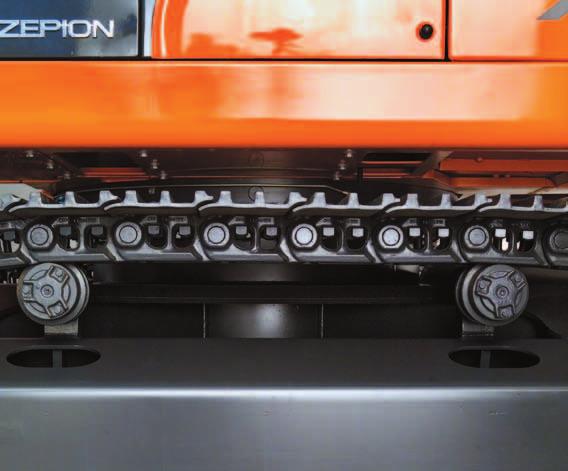

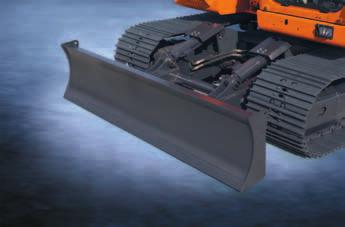

9 Band Kedjan består av smorda och tätade länkar som är isolerade från alla externa föroreningar. Kedjepinnarna är låsta med mekaniska bultstift. Polymershim Ett polymershims har införts i alla leder för att öka livslängden på samtliga leder. Ledarhjul med intregerad fjäder Fjäder för bandspänning och ledarhjul är intergrerade för ökad servicevänlighet. 9

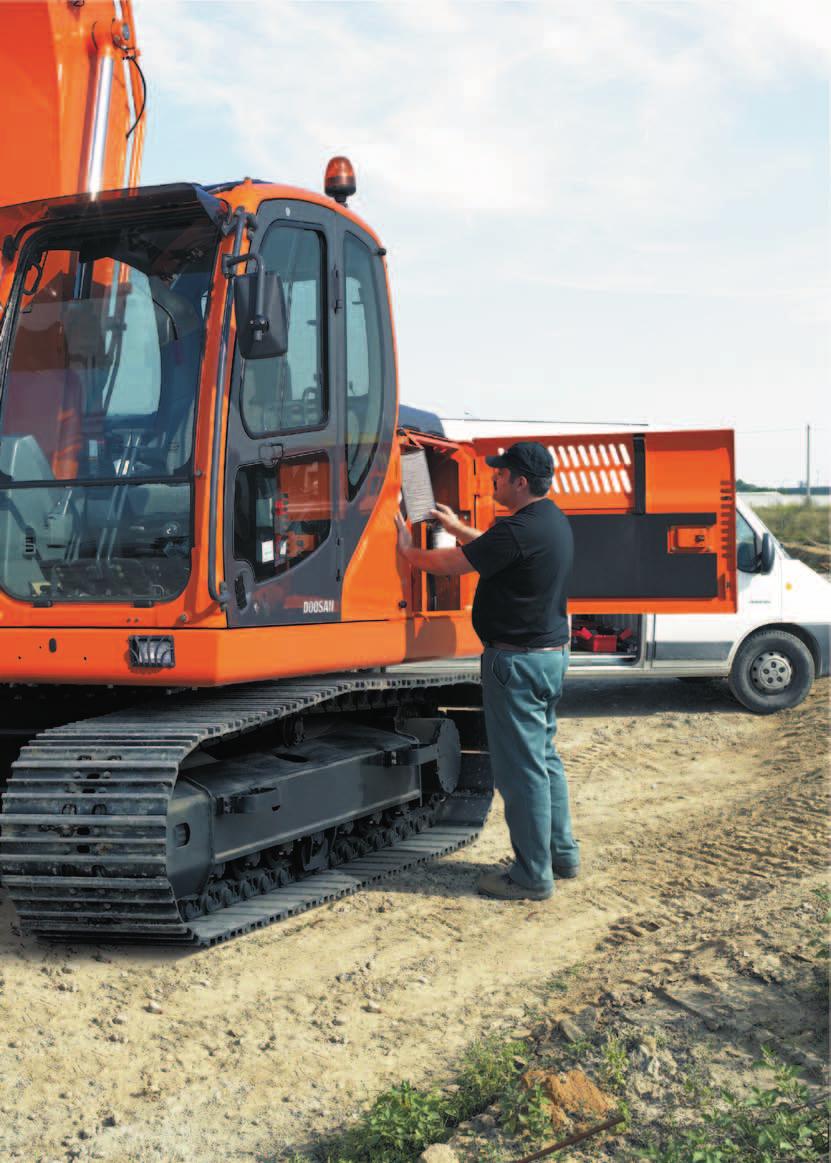

10 Underhåll Korta underhållsåtgärder med långa intervall ökar tillgängligheten för utrustningen. DOOSAN har utvecklat DX160LC med tanke på hög lönsamhet för användaren. Motoroljefilter Motoroljefiltret ger en hög filtreringsnivå. Intervallet för oljebyte har ökats till 500 timmar. Det är lätt att komma åt och filtret har placerats så att oljespill inte ska förorena omgivningen. Enkelt underhåll Det är mycket lätt att komma åt kylarna, vilket gör rengöringen lättare. Motorns olika delar är åtkomliga ovanifrån och via sidopaneler. Returfilter för hydraulolja Returfiltret för hydraulolja bygger på glasfiberfilterteknik. Mer än 99,5% av främmande partiklar filtreras bort, vilket ökar intervallen för oljebyte. Skydden för hydraulsystemet har blivit effektivare. Luftrenare Luftrenaren tar bort 99% av alla partiklar. Intervallen mellan rengöring och kassettbyte ökas, vilket minskar risken för kontaminering av motorn. Bränslefilter Högeffektiv bränslefiltrering garanteras. Flera filter används, inklusive ett förfilter för bränsle, som har utrustats med en vattenseparerare som tar bort det mesta av fukten från bränslet. PC-övervakning En funktion för PC-övervakning gör det möjligt att ansluta till e-epos-systemet. De olika parametrarna som kontrolleras under underhållet, som exempelvis pumptryck, motorns rotationshastighet o.s.v, lagras och kan skrivas ut för vidare analys. Centraliserade fettnipplar för enkelt underhåll Stickans fettnipplar har grupperats så att de blir lättare att komma åt. 10

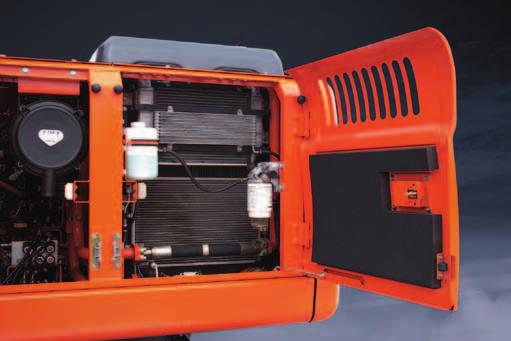

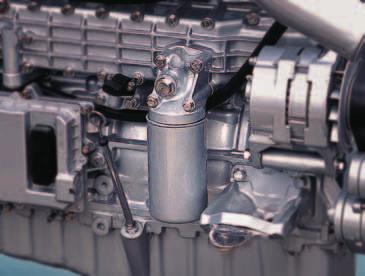

11 11

12 Tekniska data q Motor Modell DOOSAN DL06 Common Rail -motor med direktinsprutning av bränslet och elektronisk kontroll, 4 ventiler per cylinder, vertikala injektorer, vattenkyld, turbo med luftkyld laddluftkylare. Utsläppsnivåerna ligger betydligt under de värden som krävs för steg III. Antal cylindrar 6 Nominell svänghjulseffekt 71 kw (96 Ps) vid varv/min (DIN 6271 net) 71 kw (95 hk) vid varv/min (SAE J 1349 net) Max. dragkraft 44,5 Nm (446 kpm) vid varv/min Slagvolym cc Cylinderdiameter och slaglängd 100 mm x 125 mm Startmotor 24 V / 4,5 kw Batterier 2 x 12 V / 100 Ah Luftrenare Dubbelfilter med automatisk dammutsugning q Hydraulsystem Systemets hjärta är e-epos (Electronic Power Optimizing System). Det gör att systemets effektivitet kan optimeras för alla arbetsförhållanden samtidigt som bränsleförbrukningen minskas. Det nya e-epos-systemet är anslutet till motorns elektronikkontroll via en canbus så att motorns drift harmoniseras med hydraulsystemet. Hydraulsystemet ger möjlighet till både oberoende och kombinerade arbetsmoment. Två åkhastighetsområden garanterar antingen ökad dragkraft eller hög förflyttningshastighet. Variabelt pumpsystem för bränslebesparing. Automatiskt varvtalssänkningssystem. Två arbetslägen och två effektlägen. Proportionell kontroll för flöde i kretsarna för den extra utrustningen. Datorstödd kontroll av hydraulpumpen. Huvudövertrycksventiler 2 variabla axialkolvpumpar Maximalt flöde: 2 x 114 l/min Servopump Kugghjulspump - maximalt flöde: 27,75 l/min Huvudtryckventiler Bom/sticka/skopa: Normalt läge: 330 kg/cm 2 (324 bar) Kraftläge: 350 kg/cm 2 (343 bar) Transport: 330 kg/cm 2 (324 bar) Rotation: 245 kg/cm 2 (240 bar) q Vikt Bom mm Sticka mm Skopa 0,51 m 3 (SAE) Bandens bredd (mm) Arbetsvikt (kg) Marktryck (kg/cm 2 ) Trekamplattor , (std) , , , ,26 q Vikt med schaktblad Standard : Bom mm Sticka mm Skopa 0,51 m 3 (SAE) Bandens bredd (mm) Schaktbladsvikt Driftsvikt (kg) Trekamplattor STD mm mm : 590 kg STD mm mm : 602 kg STD mm mm : 615 kg

13 q Hydraulcylindrar Kolvstänger och cylinderrör är tillverkade i höghållfast stål. Alla cylindrar är försedda med ändlägesdämpning vilket förhindrar stöteffekter och ökar Cylindrarnas livslängd. Cylindrar Antal Cylinder x stångdiameter x slaglägd Bom x 75 x mm Sticka x 80 x mm Skopa x 70 x 900 mm q Underrede Chassit har en mycket robust konstruktion. Alla svetsade konstruktioner har utformats för att begränsa påfrestningarna. Högkvalitativt material används. Sidobalkar har svetsats på bandrullramarnas utsidor. Brandrullarna är engångssmorda för ökad livslängd, ledarhjulen är utrustade med flytande tätningar). Bandplattor är tillverkade av en induktionshärdad legering och är av trekamtyp. Härdade länkpinnar med låsstift. Hydraulisk bandjustering. Antal rullar och bandplattor per sida Övre rullar: 2 Nedre rullar: 7 Plattor: 44 Total bandlängd: mm q Miljö Ljudnivån uppfyller arbetsmiljökraven (dynamiska värden). Garanterad ljudnivå 101 db(a) (2000/14/EC) Ljudnivå i förarhytten 71 db(a) (ISO 6396) q Svängmekanism En axialkolvmotor med tvåstegs planetreducerväxel används för svängfunktionen. Ökad dragkraft minskar svängningstiden. Insidesplacerad induktionshärdad växel. Insidesplacerad växel och drev placerade i fettbad. Svängbromslåset är fjäderaktiverat med hydraulisk frigöring. Av säkerhetsskäl finns två lägen för låsning av maskinöverdelen. Svänghastighet: 0 till 11 varv/minut q Körning Varje band drivs av en oberoende axialkolvmotor via en planetreduktionsväxel. Två spakar eller två kontrollpedaler säkerställer en jämn förflyttning, med möjlighet till motrotering av banden för snabba helomvändningar. Körhastighet (hög/låg) 5,0 / 3,2 km/h Maximal dragkraft / kgf Maximal lutning 35 / 70 % q Påfyllningskapacitet Bränsletank 280 l Kylsystem 20 l Motorolja 25 l Svängväxel 3,8 l Slutväxel- 3 l (vardera) Hydraultank 150 l q Skopor Kapacitet (m 3 ) Bredd (mm) Vikt (kg) Rekommenderad sticka (mm) SAE Utan Med mm mm sidoskär sidoskär Monoblock bom Vikbom , A A A A A 0, A A B A B 0, A B B B B 0, A B C B C 0, B C - C - 0, C - - C - 0, C - - C - A. Lämplig för material med en densitet mindre än eller lika med kg/m 3 B. Lämplig för material med en densitet mindre än eller lika med kg/m 3 C. Lämplig för material med en densitet mindre än eller lika med kg/m 3 13

14 Mått och arbetsområden Mått Bom: mm - Sticka: mm - Platta: 600 mm - Std. q Mått Monoblock bom Vikbom mm 960 mm mm mm mm mm mm mm 455 mm mm mm 600 mm 500 mm mm mm mm mm mm mm 960 mm mm mm mm mm mm 455 mm mm mm 600 mm 500 mm mm mm mm mm H Överdelens totala bredd J Förarhyttens totala bredd G Förarhyttens totala höjd A Bakre svängradie C Totalhöjd 2,1 m 2,5 m (std) 3,0 m F Frigång under motvikt P Markfrigång K Tippningsavstånd L Bandlängd N Bredd bandplattor N Bredd bandplattor (Smal) D Totallängd 2,1 m 2,5 m (std) 3,0 m M Totalbredd M Totalbredd (Smal) q Grävkraft (ISO) Sticka Skopans grävkraft* Sticka grävkraft* 2,1 m kgf 109 kn kgf 76 kn 2,5 m kgf 109 kn kgf 64 kn 3,0 m kgf 109 kn kgf 59 kn * Maximal kraf q Arbetsområde Bommens längd Stickans längd Typ av skopa (PCSA) A. Maximal grävräckvidd B. Maximal grävräckvidd vid marknivå C. Maximalt grävdjup D. Maximal tippningshöjd E. Minimal tippningshöjd F. Maximal grävhöjd G. Maximal skopsprinthöjd M. Min. svängradie 14 mm mm mm mm mm mm mm mm mm (Monoblock bom) mm mm mm 0,51 m3 0,51 m3 0,39 m mm (Vikbom) mm mm 0,51 m3 0,51 m

15

16 Lyftkapacitet Svängvinkel Marknivå MONOBLOCK BOM Standard Bom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Tillval Bom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Enheter: kg A (m) Max. lyft B (m) A(m) 7 *1,79 *1,79 4,85 6 *2,76 *2,76 *1,69 *1,69 5,79 5 *3,17 *3,17 *2,53 *2,53 *1,67 *1,67 6,44 4 *3,62 *3,62 *3,56 *3,56 *3,26 3,19 *1,70 *1,70 6,87 3 *8,32 *8,32 *5,69 *5,69 *4,67 *4,67 *4,15 *4,15 *3,87 3,14 *2,23 *2,23 *1,77 *1,77 7,14 2 *8,11 *8,11 *5,88 5,79 *4,84 4,07 4,00 3,07 *2,78 2,41 *1,89 *1,89 7,26 1 *8,97 *8,97 *6,97 5,60 5,23 3,96 3,93 3,01 *3,03 2,38 *2,06 *2,06 7,24 0 (ground) *3,39 *3,39 *7,79 *7,79 7,44 5,47 5,14 3,88 3,88 2,96 *2,69 2,35 *2,31 *2,31 7,08-1 *4,94 *4,94 *8,80 *8,80 7,37 5,40 5,09 3,84 3,85 2,93 *2,69 2,47 6,76-2 *6,78 *6,78 *10,81 8,84 7,36 5,40 5,09 3,83 3,85 2,93 *3,34 2,76 6,26-3 *9,08 *9,08 *9,98 8,92 7,41 5,44 5,12 3,86 4,39 3,34 5,53-4 *11,80 *11,80 *8,39 *8,39 *6,27 5,55 *5,42 4,69 4,46 Enheter: kg A (m) Max. lyft B (m) A(m 7 *2,56 *2,56 *2,49 *2,49 4,04 6 *2,66 *2,66 *2,36 *2,36 5,13 5 *3,49 *3,49 *3,62 *3,62 *2,36 *2,36 5,86 4 *4,20 *4,20 *3,98 *3,98 *3,37 3,19 *2,44 *2,44 6,34 3 *6,73 *6,73 *5,25 *5,25 *4,55 4,19 4,07 3,15 *2,58 *2,58 6,63 2 *9,08 *9,08 *6,42 5,77 *5,20 4,08 4,01 3,09 *2,80 2,57 6,76 1 *7,97 *7,97 *7,39 5,61 5,25 3,99 3,96 3,04 *3,14 2,55 6,73 0 (ground) *3,71 *3,71 *8,13 *8,13 7,47 5,51 5,18 3,92 3,92 3,00 3,43 2,63 6,56-1 *5,84 *5,84 9,91 8,92 7,43 5,47 5,15 3,89 3,90 2,98 3,71 2,84 6,21-2 *8,15 *8,15 *10,58 8,96 7,44 5,48 5,16 3,90 4,27 3,26 5,66-3 *10,99 *10,99 *9,50 9,07 *7,21 5,54 5,48 4,14 4,84-4 *7,47 *7,47 *6,28 *6,28 3,56 Tillval Bom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Enheter: kg 16 A (m) Max. lyft B (m) A(m) 7 *2,15 *2,15 *1,77 *1,77 5,33 6 *1,98 *1,98 *1,70 *1,70 6,19 5 *2,74 *2,74 *2,62 *2,62 *1,69 *1,69 6,80 4 *3,15 *3,15 *3,09 *3,09 *2,14 *2,14 *1,72 *1,72 7,22 3 *4,06 *4,06 *3,77 *3,77 *3,59 3,22 *2,70 2,52 *1,80 *1,80 7,47 2 *7,03 *7,03 *5,33 *5,33 *4,50 4,18 *4,04 3,15 *3,18 2,48 *1,92 *1,92 7,59 1 *9,23 *9,23 *6,55 5,73 *5,23 4,06 4,00 3,08 3,16 2,44 *2,09 *2,09 7,57 0 (ground) *3,89 *3,89 *9,16 9,02 *7,47 5,57 5,23 3,96 3,94 3,02 3,13 2,41 *2,34 2,21 7,41-1 *5,00 *5,00 *9,16 8,91 7,45 5,48 5,16 3,90 3,90 2,98 3,10 2,39 *2,71 2,34 7,11-2 *6,46 *6,46 *10,58 8,89 7,41 5,45 5,13 3,87 3,89 2,97 *3,32 2,58 6,63-3 *8,30 *8,30 *10,57 8,94 7,43 5,47 5,15 3,89 3,95 3,02 5,96-4 *10,78 *10,78 *9,38 9,05 *7,04 5,54 5,24 3,97 4,98-5 *7,07 *7,07 *6,08 *6,08 3,46 Smal Bom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Enheter: kg A (m) Max. lyft B (m) A(m) 7 *1,79 *1,79 4,85 6 *2,76 *2,76 *1,69 *1,69 5,79 5 *3,17 *3,17 *2,53 *2,53 *1,67 *1,67 6,44 4 *3,62 *3,62 *3,56 3,50 *3,26 2,60 *1,70 *1,70 6,87 3 *8,32 *8,32 *5,69 *5,69 *4,67 *4,67 *4,15 3,40 *3,87 2,54 *2,23 1,97 *1,77 *1,77 7,14 2 *8,11 7,36 *5,88 4,64 *4,84 3,29 3,82 2,48 *2,78 1,93 *1,89 1,82 7,26 1 *8,97 7,00 *6,97 4,45 5,01 3,18 3,75 2,41 2,95 1,90 *2,06 1,80 7,24 0 (ground) *3,39 *3,39 *7,79 6,84 7,11 4,33 4,92 3,10 3,70 2,37 *2,69 1,88 *2,31 1,85 7,08-1 *4,94 *4,94 *8,80 6,78 7,05 4,27 4,87 3,06 3,67 2,34 *2,69 1,97 6,76-2 *6,78 *6,78 *10,81 6,80 7,04 4,26 4,86 3,05 3,67 2,34 *3,34 2,21 6,26-3 *9,08 *9,08 *9,98 6,88 7,09 4,30 4,90 3,08 4,20 2,67 5,53-4 *11,80 *11,80 *8,39 7,03 *6,27 4,41 *5,42 3,74 4,46

17 Svängvinkel Marknivå VIKBOM Tillval Vikbom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Enheter: kg A (m) Max. lyft B (m) A(m) 8 *2,22 *2,22 *2,33 *2,33 3,58 7 *1,55 *1,55 *2,27 *2,27 *2,04 *2,04 *2,04 *2,04 5,00 6 *1,63 *1,63 *2,24 *2,24 *2,62 *2,62 *1,94 *1,94 5,92 5 *2,38 *2,38 *2,66 *2,66 2,80 *2,80 *2,96 *2,96 *1,92 *1,92 6,55 4 *3,92 *3,92 *3,46 *3,46 *3,25 *3,25 *3,18 *3,18 *1,95 *1,95 6,98 3 *6,27 *6,27 *4,59 *4,59 *3,88 *3,88 *3,54 3,12 *3,03 2,44 *2,02 *2,02 7,25 2 *5,81 5,66 *4,58 4,02 *3,96 3,05 3,13 2,40 *2,14 *2,14 7,37 1 *6,83 5,47 5,19 3,91 3,91 2,98 3,09 2,60 *2,32 2,19 7,34 0 (ground) *4,56 *4,56 7,36 5,37 5,11 3,83 3,86 2,93 3,07 2,34 *2,57 2,24 7,18-1 *6,31 *6,31 7,32 5,34 5,07 3,79 3,84 2,91 *2,96 2,40 6,87-2 *8,71 *8,71 7,34 5,35 5,07 3,80 3,85 2,92 3,53 2,68 6,38-3 5,13 3,85 4,92 3,70 5,14 Tillval Vikbom: mm - Sticka: mm Skopa: SAE 0,51 m 3 (CECE 0,45 m 3 ), Vikt: 418 kg - Platta: 600 mm Enheter: kg A (m) Max. lyft B (m) A(m) 9 *2,09 *2,09 *2,48 *2,48 2,34 8 *0,07 *0,07 *1,39 *1,39 *2,22 *2,22 *1,87 *1,87 4,46 7 *1,19 *1,19 *0,86 *0,86 *1,72 *1,72 *2,29 *2,29 *1,65 *1,65 5,66 6 *1,13 *1,13 *0,93 *0,93 *1,73 *1,73 *2,19 *2,19 *2,55 *2,55 *1,56 *1,56 6,48 5 *0,20 *0,20 *1,61 *1,61 *2,14 *2,14 *2,40 *2,40 *2,60 *2,60 *1,74 *1,74 *1,53 *1,53 7,06 4 *3,05 *3,05 *3,01 *3,01 *2,92 *2,92 *2,86 *2,86 *2,85 *2,85 *2,76 2,46 *1,54 *1,54 7,46 3 *5,19 *5,19 *4,02 *4,02 *3,49 *3,49 *3,23 3,12 *3,13 2,42 *1,57 *1,57 7,71 2 *7,66 *7,66 *5,26 *5,26 *4,22 4,02 *3,68 3,03 3,11 2,38 *1,64 *1,64 7,82 1 *4,48 *4,48 *6,38 5,47 *4,92 3,89 3,89 2,95 3,06 2,33 *1,75 *1,75 7,80 0 (ground) *4,79 *4,79 *7,19 5,33 5,07 3,79 3,82 2,89 3,03 2,29 *1,90 *1,90 7,65-1 *3,48 *3,48 *6,10 *6,10 7,25 5,27 5,01 3,74 3,79 2,85 3,01 2,28 *2,13 2,12 7,35-2 *8,09 *8,09 7,24 5,26 5,00 3,73 3,78 2,85 *2,48 2,34 6,90-3 7,30 5,31 5,04 3,76 3,82 2,89 *3,62 2,76 6,20 1. Kapaciteten baseras på SAE J1097-standard. 2. Belastningspunkten är kroken på skopans baksida. 3. * = Lastförmågan baseras på hydraulisk kapacitet. 4. Lastförmågan överstiger inte 87% av hydraulkapaciteten eller 75% av svängningen. : Nominell kraft : Lyftkapacitet åt sidan eller
