1 Målning av plåttak Arja Källbom Dec 2017

2 Pb Zn? Cu Fe Al-Zn

3 Bra resultat: Lång livslängd Målarfärg Förbehandling Hantverkaren

4 Foto AK

5 S Solberga kyrka. AK

6 Nedbrytning av färgskikt Kråkshult Kyrka, AK

7 Nedbrytning av färgskikt Bayliss & Deacon, 2002

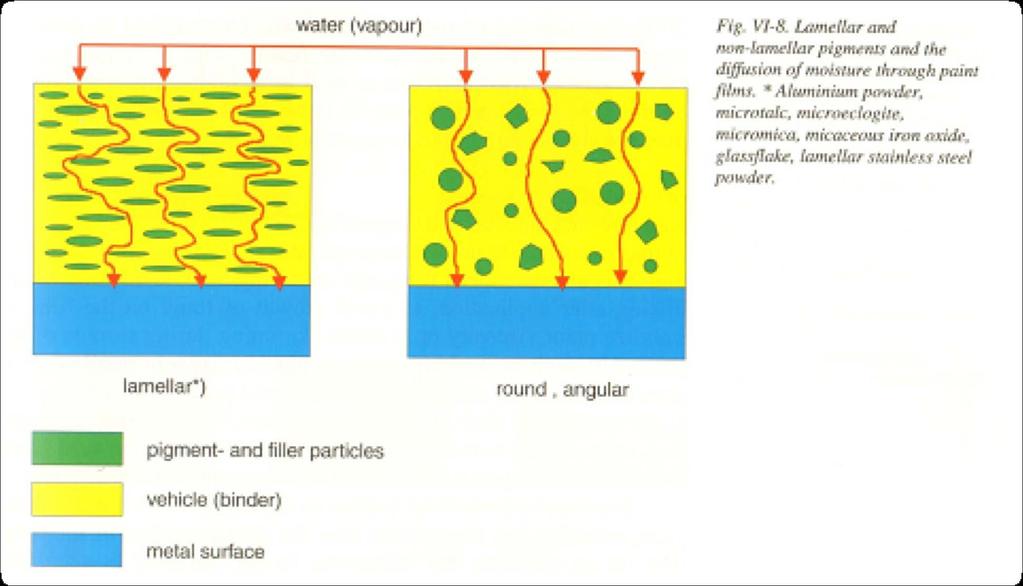

8 Bayliss & Deacon, 2002

9 Korrosivitetsklasser Korrosivitetsklass Miljöns Exempel på typiska miljöer utomhus korrosivitet C1 Mycket låg - C2 Liten Atmosfärer med låga halter av föroreningar, lantliga områden. C3 Måttlig Atmosfärer med måttlig mängd luftföroreningar och viss nivå av salter. Stadsområden och lätt industrialiserade områden. Visst inflytande från kust. C4 Stor Atmosfärer med måttliga mängder av salt eller påtagliga mängder luftföroreningar, industri och kustområden. C5-1 Mycket stor Hög luftfuktighet och aggressiv atmosfär, industriella miljöer (industriell) C5-M Mycket stor (marin) Kust- och offshoreområden med stor mängd salt i luften. BSK 07

10 Zinkytor som underlag Cr 3+ : 35 nm Cr 6+ : 10 nm O 2 H 2 O Vattenlösliga ZnO ZnO(OH) 2 Zn Zn Zn Zinkpatina, stabil Zn 5 (CO 3 ) 2 (OH) 6 Zn CO 2 Zn AK

11 Bindemedel Reaktiva filmbildande hydrofoba raffinerade linoljor AK

12 1. Vara en isolerande barriär mellan stål och omgivning. 2. Ha en elektrokemiskt inhibiterande verkan, t ex en grundfärg med inhibiterande pigment som förhindrar attack på stål. 3. Genom elektrokemisk inverkan, t ex användning av zinkrika färger. IVA 1961

13 Blymönja Kromat Naturlig hematit järnglans Fosfat Metallisk Al/Zn Naturlig hematit Foto AK m fl

14 Korrosivitetsklass Riktlinjer för rostskyddsmålning 1 En grundmålning + en täckmålning 2 Två grundmålningar + en täckmålning 3 Två grundmålningar + två täckmålningar 4 Vanligtvis 4-5 skikt av special-målarfärger. Om ytojämnheten är stor (t.ex. rostgrad D eller vid blästring med grovt blästermedel) bör en extra grundmålning utföras. Vid C3 bör totala skikttjockleken inte understiga ett riktvärde av tre gånger profildjupet. Korrosivitetsklass C1 C2 C3 Minimum total skikttjocklek, 100 ± 20 μm 140 ± 20 μm 180 ± 20 μm IVA 1961, 1968

15 Rostskyddsbehandling Förbehandling Rostskyddsfärg Mellan- och färdigstrykning

16 Ytan hos en stålkonstruktion som skall rostskyddsmålas befinner sig praktiskt taget aldrig i sådant skick, att den kan målas direkt utan förbehandling. Förbehandlingen är utomordentligt viktig, ty om den inte är utförd på lämpligt sätt och med tillräcklig noggrannhet blir målningens rostskyddsförmåga betydligt nedsatt Även en målning utförd med de bästa färger fördärvas mycket snabbt vid bristfällig eller olämplig förbehandling (IVA, 1961)..den faktor som mest påverkar en färgs rostskyddsförmåga är förbehandlingens noggrannhet. Den betyder mer än färgens kvalitet. Ett sämre färgsystem på en väl förbehandlad yta ger bättre rostskyddsresultat än ett bättre färgsystem på en dåligt förbehandlad yta. (Teknos, 1975)

17 Fast, rent, torrt, vidhäftande underlag Rost Salter Fett, vax, olja Partiklar, sot, damm, lera Rengöringsgrader

18 Förbehandlingsmetoder Manuellt Blästring Tvätt Betning Kemisk Foto AK

19 Betning Foto AK

20 Dokumentation Dagbok Egenkontroll Grundkontroller Tilläggskontroller Besiktning

21 Kontroller You get what you inspect not what you expect Ytrenhet Ytprofil Färgens vidhäftning Återrostningstid Utförande Miljö Färgkvalitet Skikttjocklekar Oxidationstid färg Referensprover utförande och material

22 Ytprofil Foto AK

23 Vidhäftning Gitterrits Foto AK

24 Rostgrader och ytråhetslikare Foto AK

25 Skikttjocklek torr film - MI Omagnetiska skikt Variation Skenbar tjocklek Kalibreras Foto AK

26 Våtfilmskam Foto AK

27 Borrprov Coating drill Foto AK Skiss: Objectra

29 Vidhäftning Pulloff - pathandy Foto DFD Instruments

30 Material- och metodmatriser Ambitionsnivåer Underlaget styr procedur Obundet av fabrikat, indelat efter typ Specificera, jämföra, dokumentera Kombineras med riktlinjer korrosivitetsklass

32 Ulvåsa Egendom, foto AK

33 Exempel Ulvåsa 1D+2F samt 3F/3G: Ulvåsa slott, Motala Kallvalsad varmförzinkad plåt från 1900-talets senare del, med gammal platsmålad alkyd och linstandoljefärg. Takstorlek ca. 450 m 2 Steg Kod Specifikation Kommentar Förbehandling 4A 4B 4C 4H Handskrapning Manuell slipning av rostfläckar Manuell stålborstning och Högtryckstvätt (ca. 200 bar) med 5% ammoniak, eftersköljning rent vatten. Rengöringsgrad St 2 till 2½ på rostfläckar som målas inom ett dygn. Skölj noggrant så alla fasta föroreningar avlägsnas. Yttrenhet kontrolleras med vit torr trasa. Grundoljning 5A Kinesisk tungträoljeblandning För falser, spalter eller vattenvägar, utsatta ytor, rostiga rengjorda ytor. Torkar normalt inom ett halvt dygn. Färdigstryk 8B Linstandoljefärg, en strykning, μm Målarfärgen rollas ut och efterstryks med tät naturborste på skaft. Södersida, fotrännor och vattenvägar stryks en extra gång. Fördelar Tekniskt: Kort underhållsintervall gör att nedbrytningen av materialen inte hinner gå så långt att man riskerar lokala korrosionsangrepp. Mindre risk för skador på förzinkningsskikt överlag trots flackare takvinkel och möjligen längre våttid. Ekonomiskt: Mycket låga kostnader för material och arbete. Kulturhistoriskt: Möjlighet till att upprätthålla målerihantverk och materialkunskap som har sin hemvist i byggnadens ursprung. Täckfärgerna är penselstrukna och oljebaserade. Taken syns inte från marken, men på långt håll och egendomen har en lång siktlinje till huvudbyggnaden. Miljömässigt: Linoljefärgen eroderar gradvis vilket relativt enkelt kan tvättas av med högtryckstvätt. Mycket små utsläpp till omkringliggande miljö. Inga hälsofaror för utförare, miljövänlig färgtyp av förnyelsebara råvaror och utan lösningsmedel.

34 Flisby kyrka, foto AK

35 Exempel Flisby 1D+2F samt 3D: Flisby kyrka, Flisby Kallvalsad varmförzinkad plåt från 1900-talets senare del, med fabriksmålade gamla färglager som delvis flagar. Takstorleken är ca m 2. Steg Kod Specifikation Kommentar Förbehandling 4H 4A 4M 4C 4K Högtryckstvätt 200 bar med roterande spolmunstycke, emulgerande alkalisk tvätt, varmt vatten. samt Handskrapning Nylonull Stålborstning samt eftersköljning med rent vatten Betning, utspädd fosforsyra, eftersköljning Rengöringsgrad St 2 rostfläckar. Zinken målas inom 48 timmar. Vihäftning kontrolleras med gitterrits. 4A Skrapning av flagor. 4M Uppruggning av fabriksfärg. 4C Stålbortsning av rostfläckar, till St 2. Sköljning för att få plåten fri från partiklar. 4K etning av blank fotplåt, på plats, med pensel. Grundoljning 5C Linoljealkyd För rostiga rengjorda ytor. Rostskyddsfärg 5E/6F Zinkfosfat, vinyl, en strykning Även mjukgörarstoppare. Ett skikt, tjocklek μm torr färgfilm*. Roller och pensel. Mellanstrykning Färdigstryk 8C 8B 8C 8B Linoljealkyd Linstandoljefärg i torn Linoljealkyd Linstandoljefärg i torn Tjocklek μm torr färgfilm*. En strykning med roller och efterstryk pensel. En veckas torktid av mellanstryk. Tjocklek μm torr färgfilm* Fotrännor och vattenvägar stryks en extra gång. En strykning med roller och efterstryk pensel. Fördelar Tekniskt: Äldre väl sittande färgskikt ökar sannolikhet för god vidhäftning och ökar färgskiktens totala barriärbildande förmåga. Polymeren stoppar ev. mjukgörarvandring. Högtryckstvätten ger inte åverkan på zinkpatina på metallrena ytor. Ekonomiskt: Fördel att använda rutinerade bergsklättrare till förbehandlingssteg och målning. Höga kostnader för arbete och byggnadsställning. Kulturhistoriskt: Modern plåt målas med modern färgtyp, som polymer grundfärg på polymer fabriksbelagd yta. Täckfärgerna är penselstrukna och oljebaserade, med viss glans ett tag. Synligt svart tak och torn som synlig del av arkitektur. Miljömässigt: Mycket små utsläpp till omkringliggande miljö. Dock användning av organiska lösningsmedel vilket är miljömässig nackdel och belastning för målare.

36 Bra resultat: Lång livslängd Tätt/hydrofobt Förhindra fuktnedträngning Kompatibelt UV-skyddande Vidhäftande Fast och rent underlag Målarfärg Elastiska, starka filmer Överenskommen Ytprofil Förbehandling Hantverkaren Skikttjocklekar Oxidationstid skikt Återrostningstid Miljöförutsättningar Följa anvisningar Dokumentation Sätt att applicera

37 Foto : AK och Stockholms stadsmuseum
