1 Återställning av en skadad fornlämning Undersåker 205:1 boerne mjölkgrop Åre kommun Jämtlands län Britta Wennstedt RAPPORT FRÅN ARKEOLOGICENTRUM 2013:04

2

3 Återställning av en skadad fornlämning på ett renskötarviste i Handölsdalen Undersåker 205:1 boerne mjölkgrop Undersåkers socken, Åre kommun, Jämtlands län Britta Wennstedt RAPPORT FRÅN ARKEOLOGICENTRUM 2013:04

4 Länsstyrelsens dnr: Arkeologicentrums projektnr: P Z Län: Jämtland Landskap: Jämtland Kommun: Åre Socken: Undersåker Trakt: Täveldalen Ek. kartblad: [19C 2f NÖ] Interimistiskt ID-nummer: RAÄ-nummer: Undersåker 205:1 Rapport från Arkeologicentrum 2013:04 Återställning av en skadad fornlämning på ett renskötarviste i Handölsdalen: Undersåker 205:1 boerne mjölkgrop, Undersåkers socken, Jämtland, Åre kommun, Jämtlands län Britta Wennstedt år 2013, Arkeologicentrum i Skandinavien AB, Östersund, länsstyrelsen i Jämtlands län, Östersund, och Jämtkraft AB, Östersund. Kartutsnitt ur allmänna kartor Lantmäteriet, Gävle. Medgivande I 2012/0167. Omslagsbild: Förvaringsanläggningen Undersåker 205:1 efter återställning. Foto: AC Z Fotograf: Britta Wennstedt, ISSN

5 Innehåll Innehåll... v Sammanfattning... vi Bakgrund... 1 Återställningsobjekt... 2 Skadebeskrivning och syfte... 2 Natur- och fornlämningsmiljö... 3 Genomförande... 5 Tekniska uppgifter och dokumentation... 5 Dokumentationsmaterial... 6 Fynd... 6 Undersåker 205 renskötarviste med återställd mjölkgrop... 7 Referenser Bilaga 1. Administrativa och tekniska uppgifter Bilaga 2. Fotoförteckning Bilaga 3. Topografi Bilaga 4. Påsiktsbilder... 19

6 Sammanfattning I samband med arbeten med nedmontering av en luftledning på västra sidan vägen mot Storulvån i Handölsdalen i Åre kommun, Jämtland, kom en fast fornlämning att täckas över. Fornlämningen utgörs av en förvaringsanläggning i form av en boerne mjölkgrop. Den ingår i ett renskötarviste, som förutom mjölkgropen omfattar en kåtatomt och en renvall. Lämningarna har ID-numret Undersåker 205 i Riksantikvarieämbetets fornminnesdatabas. Mjölkgropen utgör Undersåker 205:1. Länsstyrelsen i Jämtlands län har efter anmälan av Arkeologicentrum fattat beslut om återställning av mjölkgropen och återställningsarbetet har utförts av Arkeologicentrum i juni år 2013.

7 Bakgrund Nyligen har en kraftledning väster om vägen mot Storulvån i Handölsdalen i västra Jämtland ersatts med jordkabel. I samband med nedmontering av luftledningen, genomförd år 2010, har en fornlämning inom ett f.d. renskötarviste skadats (figur 1). Fornlämningen har ID-nr Undersåker 205:1 i Riksantikvarieämbetets (RAÄ) databas för fornminnen (FMIS). Den ligger inom Handölsdalens samebys åretruntmarker. Det f.d. renskötarvistet Undersåker 205 breder ut sig på ömse sidor vägen mot Storulvåns fjällstation (figur 2 och 3). På västra sidan ligger den skadade förvaringsanläggningen Undersåker 205:1. På den östra finner man en kåtatomt, Undersåker 205:2, och en renvall, Undersåker 205:3. Samtidigt som bilvägen mot Storulvån har delat vistet i två delar har den inneburit att lokalen är ovanligt lättillgänglig för besökare. Den är av det skälet ett ofta besökt mål på exkursioner för studenter från bland annat Mittuniversitetet och SLU. Arkeologicentrum har använt lokalen som exkursionsmål sedan år Platsen har oaktat statusen som fast fornlämning höga pedagogiska värden, och länsstyrelsen har enligt lagen (SFS 1988:950) om kulturminnen m.m., 2 kap. 6 och 7, fattat beslut ( ) om återställning av mjölkgropen. Kostnaden för återställningen bestrids av Jämtkraft Elnät AB. Figur 1. Den igenfyllda förvaringsanläggningen före återställning. Foto AC Z-0555 mot Ö. 1

8 Återställningsobjekt Den skadade fornlämningen är en förvaringsanläggning i form av en mjölkgrop (SSa. boerne), d.v.s. en förvaringsgrop för en träkagge med renmjölk. Lämningstypen är en karaktärslämning på samiska renskötarvisten i fjällmiljö (Fjellheim 1999:175). Vid 1997 års fjällinventering beskrevs förvaringsanläggningen så här: 1) Mjölkgrop [---], oval, 1,2x0,8 m (N-S) och 0,4 m dj. Svag vall i V kanten, 0,8 m br och 0,1 m h. Beväxt med kråkris. (FMIS.) Skadebeskrivning och syfte Skadorna på mjölkgropen såg initialt ut att vara av mycket enkelt slag. Gropen hade fyllts igen med jord från närområdet. En fjällbjörk nära gropen hade borttagits samtidigt som kraftledningsstolpen, troligen för att förbättra framkomligheten för maskin. Gropens nya fyllning ser ut att vara hämtad på platsen för fjällbjörken och kraftledningsstolpen. I anmälan till länsstyrelsen beskrevs skadan enligt nedan och drogs följande slutsatser: Igenfyllningen har uppenbart skett i samband med nedmontering av luftledningen på västra sida vägen mot Storulvån. Likadana markskador som på den aktuella höjdryggen finns i kraftledningsgatans hela sträckning. Nedmonteringen av ledningen skedde enligt uppgift under barmarkssäsongen år [ ] Mjölkgropen kan med stor sannolikhet mycket enkelt restaureras. Vid fjällinventering 1997 var gropen oval, 1,2x0,8 m (N-S) och 0,4 m dj. Dess ytterbegränsning är fortfarande ställvis synlig och växttäcket i den ursprungliga bottnen finns med stor säkerhet kvar, så att det inte behöver råda någon tvekan om form och storlek. Återställningsuppdragets syfte var att med minimala ingrepp återställa gropen till ursprunglig form och djup. Någon efterundersökning har inte ingått i uppdraget. 2

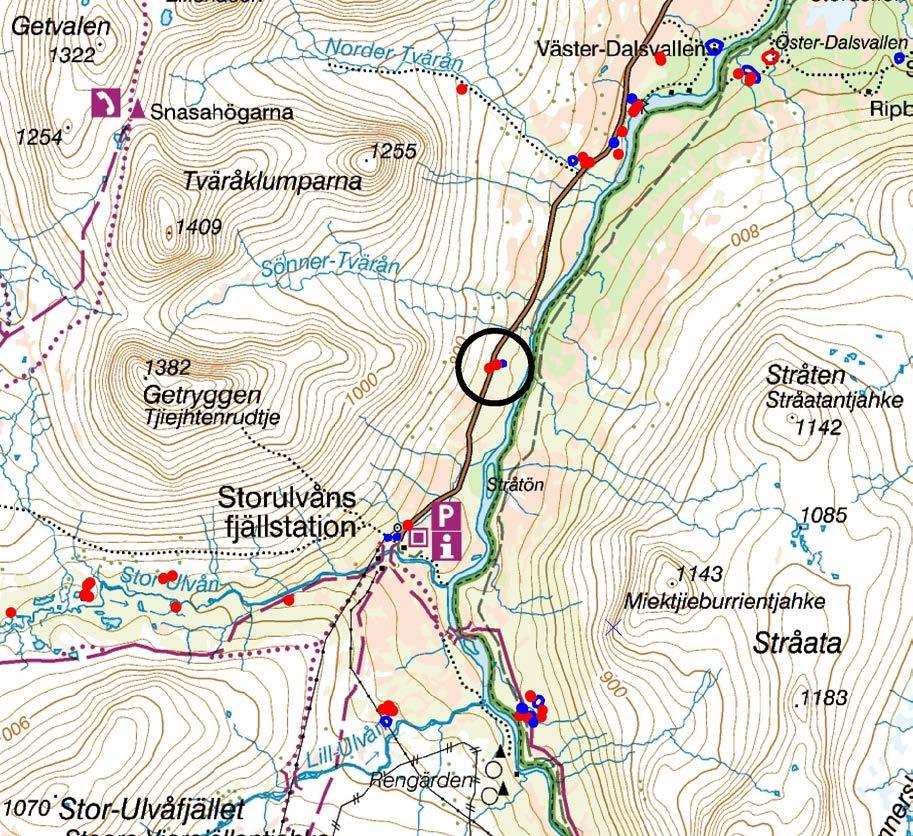

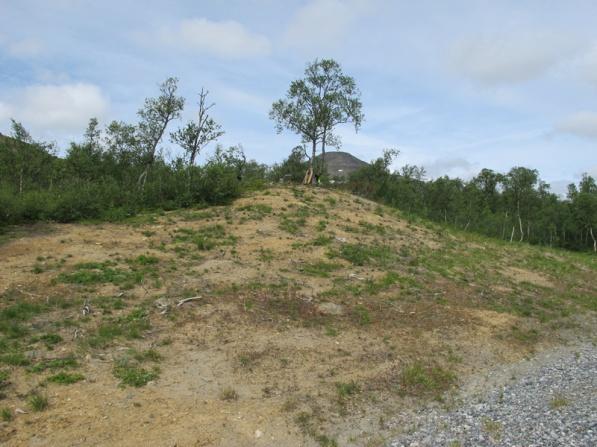

9 Natur- och fornlämningsmiljö Återställningsobjektet ligger i sedimentmark i fjällbjörkskog på en markerad åsbildning på 743,4 meter över havet. Läget är karaktäristiskt för lämningstypen. För mjölkgropar valde man väldränerade backar med litet snödjup, så att platsen snabbt skulle bli snö- och tjälfri på våren. Det normala, tämligen obetydliga snödjupet på denna höjdrygg avslöjas av snömärkeslaven (Melanelia olivacea) på den kvarvarande fjällbjörken bredvid förvaringsanläggningen. Växttäcket utgörs av kråkris och mossor. Många unga fjällbjörkar är under uppväxt i den forna kraftledningsgatan (bilaga 4, AC Z-0570). Figur 2. Återställningsobjektet Undersåker 205:1 ligger cirka två kilometer NNÖ om Storulvåns fjällstation i Västra Jämtland. Underlag: fjällkartan Lantmäteriet, Gävle. Skikt med kulturhistoriska lämningar enligt RAÄ:s FMIS. Skala 1:

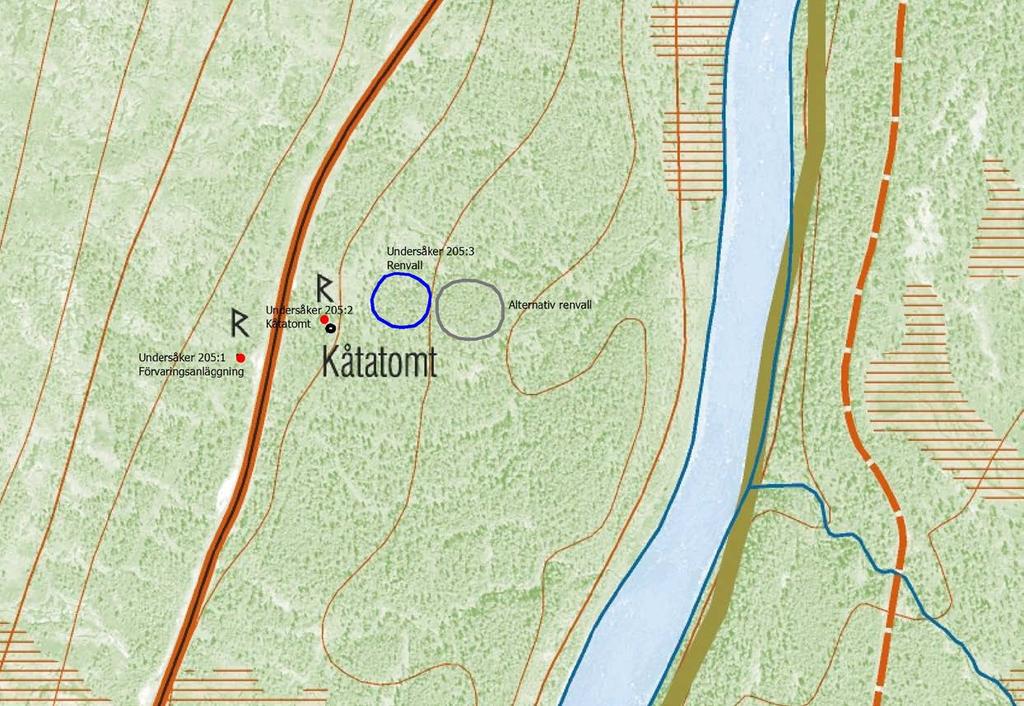

10 Figur 3. Översiktskarta. Kulturhistoriska lämningar med RAÄ-nummer Undersåker 205. Underlag: fastighetskartan Lantmäteriet, Gävle. Skala 1:

11 Som redan nämnts ingår förvaringsanläggningen i ett viste med kåtatomt och renvall. Renvallen är registrerad vid RAÄ:s fjällinventering på basis av kraftig gräsväxt och tätt växande likstora björkar (FMIS ). Ett alternativt läge för en renvall, med något mera gynnsam topografi, iakttogs öster om den registrerade renvallen (figur 3). Ett visst stöd för det alternativa läget fås förutom i topografin även i flygfotografier över området. Övriga registrerade lämningar i närområdet utgörs huvudsakligen av kåtatomter, förvaringsanläggningar och renvallar. Här finns också ett stort antal fångstgropar och en s.k. fjällgrav. Många kulturhistoriska lämningar registrerades vid RAÄ:s fjällinventering år Dessförinnan hade en fornminnesinventering genomförts här år 1973 (Jensen 1997:101). Vid det tillfället registrerades lämningen Undersåker 205 som Kåtabottnar, uppgift om. Inga fysiska spår återfanns vid 1973 års inventering, utan först år Det är inte många arkeologiska undersökningar utförda i Handölsdalen (FMIS , VITALIS ). Bland annat har fångstgropar (Åre 186), en flatmarksgrav (Åre 254) och kåtatomter (Åre 204) blivit undersökta eller förundersökta. En sammanställning av tidigare kulturhistoriska dokumentationsprojekt m.m. i närområdet finns i fjällinventeringens rapport (Heinerud 1999). Genomförande Tekniska uppgifter och dokumentation Återställningen av förvaringsanläggningen har följt den förenklade undersökningsplan som under föregående vinter hade överlämnats till länsstyrelsen ( ). Samebyn, Handölsdalens sameby, informerades om den förestående återställningen Fältarbetet utfördes Inledningsvis skedde dokumentation av den igenfyllda gropen med närområde genom fotografering, inmätning och skriftlig beskrivning. Närområdet avsöktes med metalldetektor. Därefter tömdes gropen med spade samt, senare och närmare ursprunglig form, skärslev och öskar (figur 4) till tidigare storlek enligt observationer på platsen. Inget spår av det ursprungliga växttäcket fanns kvar, varför tömning och rensning i stället baserades på markprofil, så att det ytligaste lagret lämnades helt intakt. Den fyllning som avlägsnades ur gropen sållades genom sållnät med 4 mm maskor. Fyllnadsmassorna deponerades i markskadan efter den borttagna kraftledningsstolpen, d.v.s. på samma plats som fyllningen kan antas ha hämtats vid nedmonteringen av luftledningen. Ytan hade dessförinnan avsökts med metalldetektor. Gropen dokumenterade efter återställning med samma metoder som före ingreppet, d.v.s. inmätning och fotografering. Efter inmätning återställdes delvis växttäcket i gropens botten med hjälp av kråkris- och ljungplantor hämtade i närområdet. 5

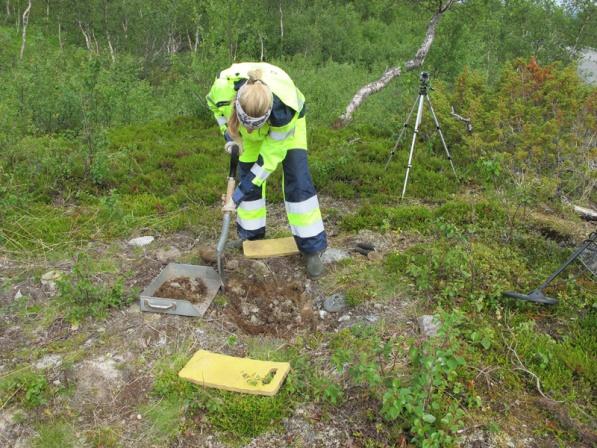

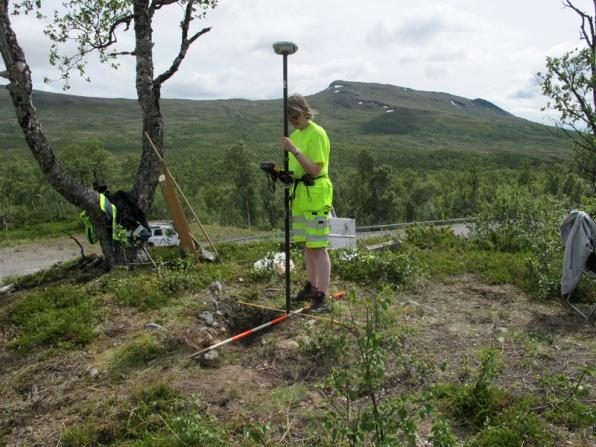

12 Dokumentationsmaterial Dokumentationsmaterialet utgörs av mätdata och fotografier. Inga handritningar har upprättats. Bearbetningar av fältdata förvaras i Antikvarisktopografiska arkivet i Stockholm (ATA) och hos Arkeologicentrum. Återställningsarbetet redovisas till RAÄ:s FMIS i samband med projektavslut. Fotodokumentationen återfinns som påsiktsbilder i slutet av denna rapport (bilaga 2 och 4) och förvaras i ATA och hos Arkeologicentrum. Fynd Inga fynd eller prover har tagits tillvara. En metallindikation (figur 3) noterades i närheten av förvaringsanläggningen men har inte undersökts. Figur 4. Tömning av mjölkgropen med skärslev. Foto AC Z-0563 mot N. 6

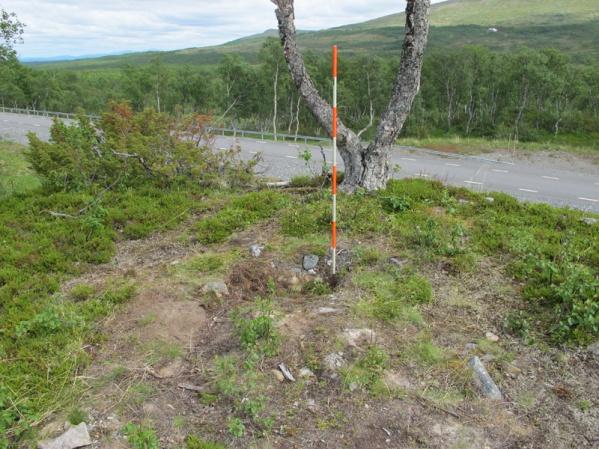

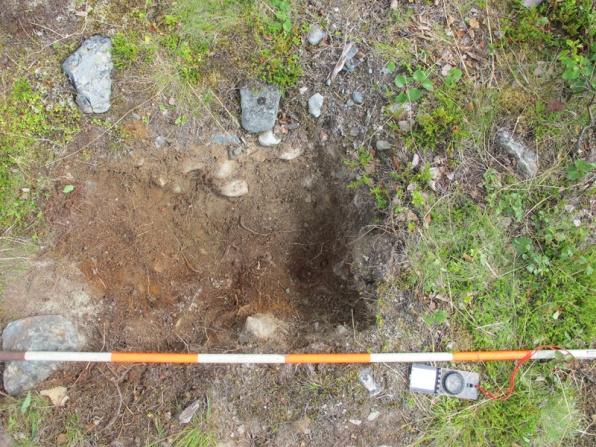

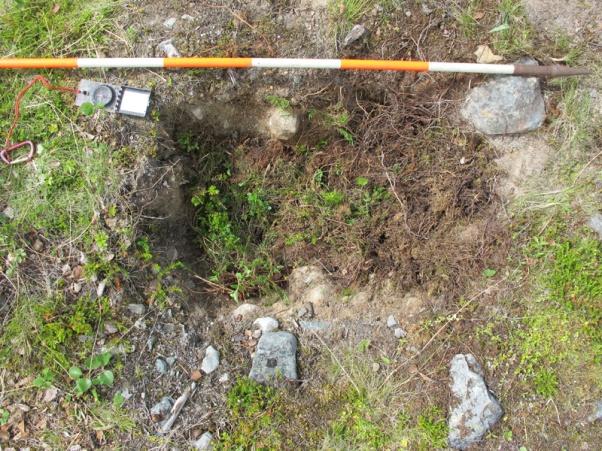

13 Undersåker 205 renskötarviste med återställd mjölkgrop Återställningsarbetet av den skadade förvaringsanläggningen Undersåker 205:1 har avlöpt enligt planen. Mjölkgropen har nu i huvudsak återtagit sin gamla form, med undantag av att växttäcket förstås ännu inte helt återetablerats (figur 5). En iakttagelse avviker från de förväntade. Utöver de skador som noterades vid tidigare besök på platsen visade sig förvaringsanläggningen även ha lätta kompressionsskador i norra delen, orsakade av grävmaskin. Dessa har inte kunnat återställas i samband med återställningsarbetet, eftersom det skulle ha krävt mera omfattande markingrepp. Markskadorna på den borttagna kraftledningsstolpens plats har delvis återfyllts med fyllning ur mjölkgropen, men kvarstår ändå som ganska tydlig och kommer att synas under lång tid framöver. Figur 5. Mjölkgropen efter återställning. Foto AC Z-0580 mot ÖNÖ. 7

14 Figur 6. Anläggningsplan. Skala 1:60. 8

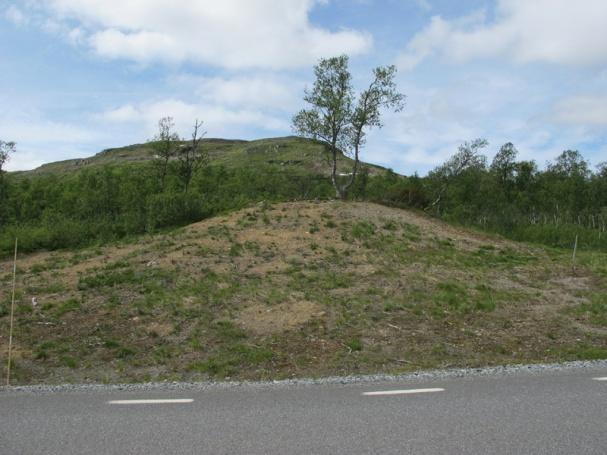

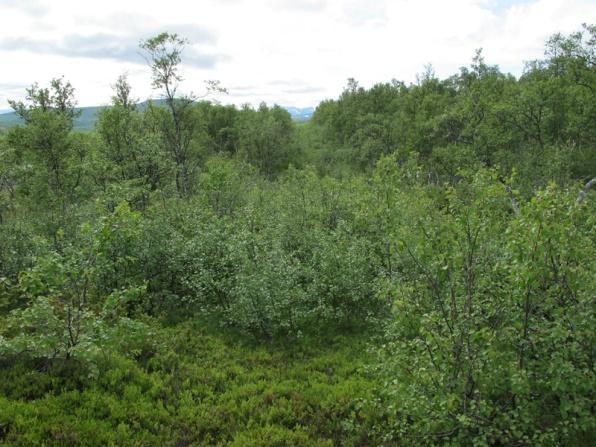

15 Figur 7. Torvkåtatomten Undersåker 205:2. Foto AC Z-0572 mot NV. Figur 8. Alternativ renvall öster om Undersåker 205:3. Foto AC Z-0573 mot ÖNÖ. 9

16 Återställningsprojektet gör en annan beskrivning av förvaringsanläggningen än den som upprättades vid fjällinventeringen år Det beror inte på att mjölkgropen ändrat form mellan år 1997 och Återställningsåtgärderna har stöd i fyllningens beskaffenhet och den naturliga lagerindelningen i gropen. Skillnaden i beskrivning har därför snarare att göra med skillnaden mellan olika inmätningsmetoder och bedömningsgrunder. Den reviderade beskrivningen efter återställning följer: Mjölkgrop, rektangulär, 0,9x0,6 m (NNV-SSÖ) och 0,3 m dj. Svag vall i V kanten, 0,8 m br och ursprungligen 0,1 m h, nu något komprimerad i samband med markskador uppkomna vid nedmontering av närbelägen kraftledning, intill 0,1 m h. Gropen igenfylld år 2010 men återställd år 2013 efter länsstyrelsebeslut. Delvis beväxt med kråkris och ljung. Läget för förvaringsanläggningen kan enligt anläggningsplanen i figur 6 se ut att behöva revideras. Dess belägenhet enligt RAÄ:s FMIS redovisas på planen med upplysningsskrift (FMIS). Detta är emellertid endast en kartteknisk problematik, som beror på att den ursprungliga kartinprickningen gjordes manuellt på småskaligt kartunderlag och här presenteras i skala 1:60. Någon revidering av förvaringsanläggningens kartredovisning är därför inte motiverad. 10

17 Referenser Publikationer och rapporter Fjellheim, Sverre, Samer i Rörostraktene. Snåsa. Heinerud, Jans, års fornminnesinventering i Jämtlands län, Åre och Härjedalens kommuner. (Riksantikvarieämbetet och Jämtlands läns museum.) Stockholm/Östersund. Jensen, Ronnie, Fornminnesinventeringen nuläge och kompletteringsbehov: en riksöversikt. (Riksantikvarieämbetet.) Stockholm. Allmänna kartor och specialkartor Fastighetskartan SeSverige. Metria. Gävle. se/ Fjällkartan SeSverige. Metria. Gävle Jordartskarta SGU se Webb, nedan. Webb FMIS Riksantikvarieämbetets fornminnesinformationssystem. Uwww.fmis.raa.se/cocoon/fornsok/search.htmlU, SGU Sveriges geologiska undersöknings karttjänst. H/

18 12

19 Bilaga 1. Administrativa och tekniska uppgifter TUppdrag Återställning av skadad fornlämning, Undersåker 205:1, Åre kommun, Jämtlands län TDiarie- och projektnummer Länsstyrelsens dnr Arkeologicentrums projektnr P Z Beställare Jämtkraft Elnät AB, Box 394, Östersund Utförare Arkeologicentrum i Skandinavien AB, Storgatan 35, Östersund Projektpersonal: Britta Wennstedt (pl), Kjell, Elin Heinerud Projekttid Fältarbete TBelägenhet Län: Jämtland Landskap: Jämtland Kommun: Åre Socken: Undersåker Trakt: Täveldalen Ek. kartblad: [19C 2f NÖ utanför ekonomiska kartans utgivningsområde] SV-koordinat undersökningsområde: N E Belägenhet återställningsobjekt: N ,45 E368111,65 TKartreferens och kartering Kartreferenssystem: SWEREF 99 TM. Programvara: ArcGIS. TFynd Inga fynd har tillvaratagits. TArkivmaterial Inga handritningar har upprättats. GIS-data förvaras i ATA. 13

20 TFotografier Digitala fotografier (bilaga 2) är återgivna i denna rapport (bilaga 5) och förvaras i ATA, Antikvarisk-topografiska arkivet i Stockholm. 14

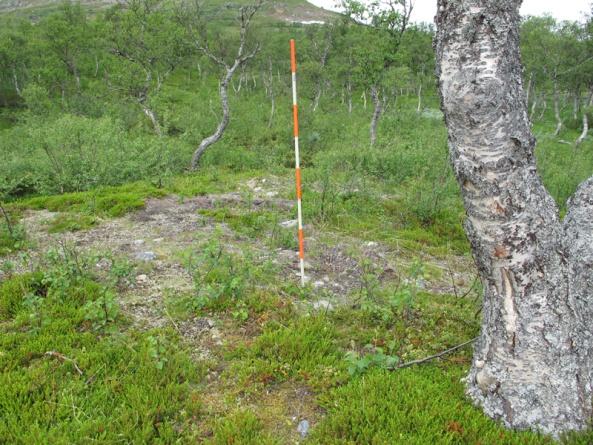

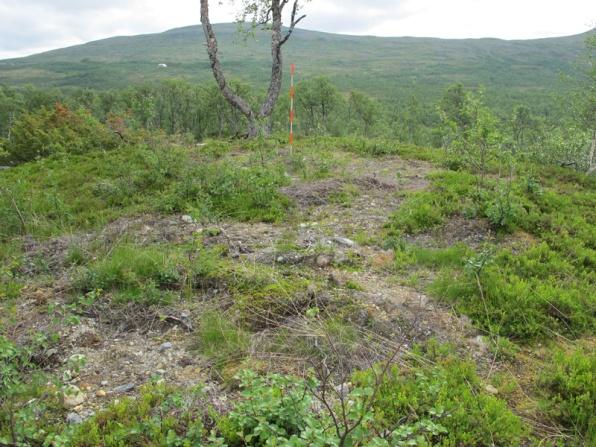

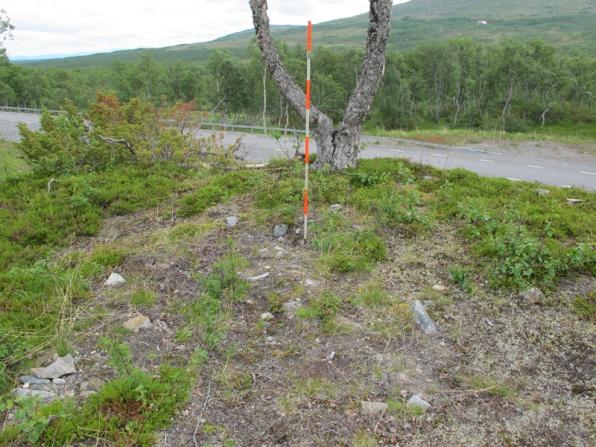

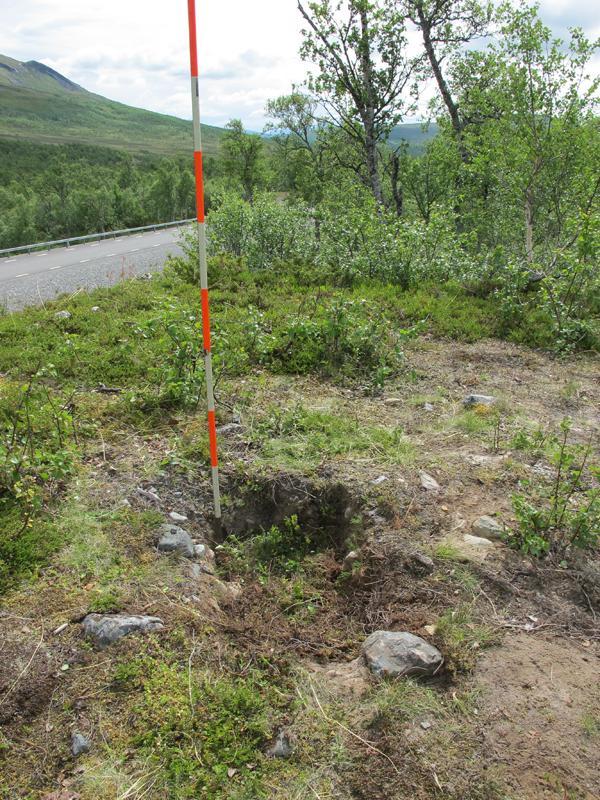

21 Bilaga 2. Fotoförteckning ID bild-nr motiv riktn fotograf datum mot AC Z 0551 Undersåker 205:1, snedbild mjölkgrop ÖNÖ Britta Wennstedt före återställning AC Z 0554 Undersåker 205:1, snedbild mjölkgrop NV Britta Wennstedt före återställning AC Z 0555 Undersåker 205:1, lodbild mjölkgrop Ö Britta Wennstedt före återställning AC Z 0557 Undersåker 205:1, snedbild mjölkgrop V Britta Wennstedt före återställning från fjällbjörk AC Z 0558 I förgrunden markskador efter borttagen ÖNÖ Britta Wennstedt kraftledningsstolpe vid mjölkgrop AC Z 0559 Arbetsbild, tömning med spade av NV Britta Wennstedt mjölkgrop Undersåker 205:1, Elin Heinerud AC Z 0563 Arbetsbild, rensning med skärslev av N Britta Wennstedt mjölkgrop Undersåker 205:1, Elin Heinerud AC Z 0564 Arbetsbild, rensning med skärslev av N Britta Wennstedt mjölkgrop Undersåker 205:1, Elin Heinerud AC Z 0568 Undersåker 205:1, lodbild mjölkgrop ÖNÖ Britta Wennstedt eftertömning AC Z 0570 Kraftledningsgata med nedmonterad SSV Britta Wennstedt luftledning AC Z 0572 Undersåker 205:2 kåtatomt NV Britta Wennstedt AC Z 0573 Undersåker 205:3 renvall ÖNÖ Britta Wennstedt AC Z 0576 Översikt mot uo från landsvägen NV Britta Wennstedt AC Z 0578 Arbetsbild, inmätning av mjölkgrop SÖ Kjell efter återställning, Britta Wennstedt AC Z 0580 Undersåker 205:1, lodbild mjölkgrop ÖNÖ Britta Wennstedt efter återställning AC Z 0581 Undersåker 205:1, snedbild mjölkgrop VSV Britta Wennstedt efter återställning med torvtäcke AC Z 0582 Undersåker 205:1, snedbild mjölkgrop ÖNÖ Britta Wennstedt efter återställning med torvtäcke AC Z 0583 Undersåker 205:1, snedbild mjölkgrop SÖ Britta Wennstedt efter återställning med torvtäcke AC Z 0586 Åsrygg (sedimentmark) med uo VNV Britta Wennstedt

22 16

23 Bilaga 3. Topografi Inmätta data för terrängmodell Mätjobb: u punktnr N-koord E-koord H.ö.h. punktkod tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt tt 17

24 18

25 Arkeologicentrum AB Bilaga 4. Påsiktsbilder AC Z-0551 AC Z-0557 AC Z-0554 AC Z-0558 AC Z-0555 AC Z

26 20

27 Arkeologicentrum AB AC Z-0563 AC Z-0572 AC Z-0564 AC Z-0573 AC Z-0568 AC Z-0576 AC Z-0570 AC Z

28 22

29 Arkeologicentrum AB AC Z-0580 AC Z-0583 AC Z-0581 AC Z-0586 AC Z
