Dell Latitude Ägarens handbok. Regleringsmodell: P72G Regleringstyp: P72G001

Transkript

1 Dell Latitude 5480 Ägarens handbok Regleringsmodell: P72G Regleringstyp: P72G001

2 GUID-5B8DE7B7-879F-45A4-88E Anmärkningar, försiktighetsbeaktanden och varningar OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten. VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du undviker problemet. VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall. GUID-F1C5ECBB-F43D-449A D719858EB9E 2017 Dell Inc. or its subsidiaries. All rights reserved. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare Rev. A00

3 Innehåll 1 Arbeta med datorn... 8 Säkerhetsinstruktioner... 8 Innan du arbetar inuti datorn... 8 När du har arbetat inuti datorn...9 Stänga av datorn...9 Stänga av datorn Windows Stänga av datorn Windows Chassibild...10 Systemets framsida...10 Systemet baksida Systemets sida (vänster)...11 Systemets sida (höger)...12 Systemet ovanifrån...13 Undersidan...14 Snabbvalskombinationer Ta bort och installera komponenter...16 Rekommenderade verktyg SIM-kort (Subscriber Identity Module)...16 Installera SIM-kortet (subscriber identification module)...16 Ta bort SIM-kortet (subscriber identification module)...17 Kåpan...17 Ta bort baskåpan...17 Montera baskåpan Batteriet Ta bort batteriet Montera batteriet...19 Solid State-hårddisk tillval Ta bort tillvalet M.2 SSD-hårddisk Installera M.2 SSD-kortet (tillval) Hårddisk Ta bort hårddiskmonteringen...21 Installera hårddiskmonteringen...22 Knappcellsbatteri...22 Ta bort knappcellsbatteriet Installera knappcellsbatteriet WLAN-kortet...23 Ta bort WLAN-kortet...23 Montera WLAN-kortet WWAN-kort (tillval) Ta bort WWAN-kortet Installera WWAN-kortet Innehåll 3

4 4 Innehåll Minnesmoduler...25 Ta bort en minnesmodul...25 Montera en minnesmodul...26 Tangentbord...26 Ta bort tangentbordsramen...26 Installera tangentbordsramen Ta bort tangentbordet Installera tangentbordet Dissipator Ta bort Installera Systemfläkt...31 Ta bort systemfläkten...31 Installera systemfläkten...32 Port för nätanslutning...32 Ta bort strömkontaktporten...32 Installera strömkontaktporten...33 Chassiram...34 Ta bort chassiramen...34 Installera chassiramen Moderkort...36 Ta bort moderkortet Installera moderkortet SmartCard-modul Ta bort smartkortläsarkortet...40 Installera smartkortläsarkortet Högtalare...42 Ta bort högtalaren...42 Montera högtalaren Bildskärmsenhet...43 Ta bort bildskärmsenheten...43 Installera bildskärmsenheten...47 Bildskärmsram Ta bort bildskärmsramen...48 Installera bildskärmsramen...49 Kåpan för bildskärmsgångjärnen...49 Ta bort kåpan för bildskärmsgångjärnen Installera kåpan för bildskärmsgångjärnen...50 Bildskärmsgångjärnen Ta bort bildskärmsgångjärnet Installera bildskärmsgångjärnen Bildskärmspanelen Ta bort bildskärmspanelen Installera bildskärmspanelen edp-kabel...54 Ta bort edp-kabeln Installera edp-kabeln...55

5 Bildskärmens bakre höljesmontering Ta bort det bakre skärmhöljet...55 Installera det bakre skärmhöljet...56 Kamera Ta bort kameran Installera kameran Handledsstöd...58 Ta bort handledsstödet Installera handledsstödet Teknik och komponenter...60 Nätadapter...60 Processorer...60 Skylake processor Kaby Lake 7:e generationens Intel Core processorer...61 Identifiera processorer i Windows Verifierar processoranvändningen i Aktivitetshanteraren...62 Verifierar processoranvändningen i Resursövervakaren Kretsuppsättningar Drivrutiner för Intel kretsuppsättningar...63 Hämta drivrutinen för kretsuppsättning...64 Identifiera kretsuppsättningen i Enhetshanteraren i Windows Grafikalternativ...65 Drivrutiner för Intel HD-grafik...65 Hämta drivrutiner...65 Visningsalternativ...66 Identifiera bildskärmsadapter...66 Ändra skärmupplösning...66 Rotera bildskärmen Justera ljusstyrkan i Windows Rengöring av bildskärmen...68 Använda pekskärmen i Windows Ansluta till externa bildskärmsenheter...68 Realtek ALC3246 Waves MaxxAudio Pro-styrenhet...69 Hämta ljuddrivrutinen Identifiera ljudstyrenheten i Windows Ändra ljudinställningarna...69 WLAN-kort Skärmalternativ för säker start...70 Hårddiskalternativ Identifiera hårddisken i Windows Identifiera hårddisken i BIOS...71 Kamerans funktioner Identifiera kameran i Enhetshanteraren i Windows Starta kameran (Windows 7, 8.1 och 10) Starta kameraappen...72 Minnesfunktioner Innehåll 5

6 Kontrollera systemminnet i Windows Kontrollera systemets minne i systeminställningsprogrammet (BIOS) Testa minnet med hjälp av epsa Realtek HD-ljuddrivrutiner...74 Thunderbolt över Type-C...75 Thunderbolt 3 över Type-C...75 Viktiga funktioner hos Thunderbolt 3 över USB Type-C...75 Thunderbolt-ikoner Systeminstallationsalternativ Startsekvens Navigeringstangenter Översikt av systeminstallationsprogrammet Öppna systeminställningar Allmänna skärmalternativ Skärmalternativ för systemkonfiguration Videoskärmalternativ...81 Skärmalternativ för Säkerhet Skärmalternativ för säker start...83 Intel Software Guard Extensions...84 Skärmalternativ för prestanda...84 Skärmalternativ för strömhantering...85 Skärmalternativ för POST Behavior (självtestbeteende)...87 Skärmalternativ för virtualiseringsstöd...88 Skärmalternativ för trådlös anslutning...88 Alternativ för underhållsskärmen Alternativ på systemloggskärmen...89 Uppdatera BIOS i Windows Uppdatera system-bios med hjälp av en USB-flashenhet System- och installationslösenord Tilldela ett systemlösenord och ett installationslösenord...91 Ta bort eller ändra ett befintligt system- eller installationslösenord Tekniska specifikationer...93 Systemspecifikationer Processorspecifikationer...94 Minnesspecifikationer...94 Förvaringsspecifikationer...94 Ljudspecifikationer...95 Videospecifikationer Kameraspecifikationer...95 Kommunikationsspecifikationer...96 Port- och kontaktspecifikationer Specifikationer för kontaktlöst smartkort Bildskärmsspecifikationer...97 Specifikationer för tangentbordet...98 Specifikationer för pekplatta Innehåll

7 Batterispecifikationer...98 Specifikationer för nätadaptern Fysiska specifikationer Miljöspecifikationer Diagnostik Förbättrad systemutvärderingsdiagnostik före start (epsa) Lampor för enhetsstatus Lampor för batteristatus Felsökning Dells epsa-diagnostik (Enhanced Pre-boot System Assessment) Köra epsa-diagnostik Återställning av realtidsklocka (RTC) Kontakta Dell Innehåll 7

8 GUID-9CCD6D90-C1D1-427F-9E77-D4F83F3AD2B6 1 Arbeta med datorn GUID-6678B449-E61B-463B-A9D1-AB5A04B63651 Säkerhetsinstruktioner Följ dessa säkerhetsföreskrifter för att skydda datorn och dig själv. Om inget annat anges förutsätts det att varje procedur i det här dokumentet uppfyller följande villkor: Du har läst säkerhetsinformationen som medföljde datorn. En komponent kan ersättas eller om du köper den separat monteras i omvänd ordning jämfört med borttagningsproceduren. VARNING: Koppla bort nätströmmen innan du öppnar datorkåpan eller -panelerna. När du är klar med arbetet inuti datorn, sätt tillbaka alla kåpor, paneler och skruvar innan du ansluter nätströmmen. VARNING: Innan du utför något arbete inuti datorn ska du läsa säkerhetsinstruktionerna som medföljde datorn. Mer information om säkert handhavande finns på Regulatory Compliance Homepage på VIKTIGT!: Många reparationer ska endast utföras av certifierade servicetekniker. Du bör endast utföra felsökning och enkla reparationer enligt vad som auktoriserats i din produktdokumentation, eller efter instruktioner från service- och support-teamet online eller per telefon. Skador som uppstår till följd av service som inte har godkänts av Dell täcks inte av garantin. Läs och följ de säkerhetsanvisningar som medföljde produkten. VIKTIGT!: Undvik elektrostatisk urladdning genom att jorda dig med ett jordningsarmband eller genom att regelbundet beröra en omålad, jordad metallyta innan du rör vid datorn för att utföra några demonteringsuppgifter. VIKTIGT!: Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på ett kort. Håll ett kort i dess kanter eller med hjälp av dess metallmonteringskonsol. Håll alltid komponenten, t.ex. en processor, i kanterna och aldrig i stiften. VIKTIGT!: Dra i kontakten eller dragfliken, inte i själva kabeln, när du kopplar loss en kabel. Vissa kablar har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du kopplar ur kabeln. När du drar isär kontaktdon håller du dem korrekt riktade för att undvika att kontaktstiften böjs. Se även till att båda kontakterna är korrekt inriktade innan du kopplar in kabeln. OBS: Färgen på datorn och vissa komponenter kan skilja sig från de som visas i det här dokumentet. GUID-82258B8D-DC8F-4D55-97C8-3CEC2FB560A4 Innan du arbetar inuti datorn 1 Se till att arbetsytan är ren och plan så att inte datorkåpan skadas. 2 Stäng av datorn. 3 Om datorn är ansluten till en dockningsstation (dockad) frigör du den. 4 Koppla bort alla nätverkskablar från datorn (om tillgängliga). VIKTIGT!: Om datorn har en RJ45-port kopplar du bort nätverkskabeln genom att först koppla bort kabeln från datorn. 5 Koppla bort datorn och alla anslutna enheter från eluttagen. 6 Öppna datorhöljet. 7 Håll strömbrytaren intryckt i cirka 5 sekunder för att jorda moderkortet. VIKTIGT!: Undvik elektriska stötar genom att alltid koppla bort datorn från eluttaget innan du utför steg 8. 8 Arbeta med datorn

9 VIKTIGT!: Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett antistatarmband eller vidrör en omålad metallyta med jämna mellanrum samtidigt som du rör vid en kontakt på datorns baksida. 8 Ta bort installerade ExpressCard-kort och smartkort från deras fack. GUID-44E70DF4-10EF-4B31-835C-0CB24976C844 När du har arbetat inuti datorn När du har utfört utbytesprocedurerna ser du till att ansluta de externa enheterna, korten, kablarna osv. innan du startar datorn. VIKTIGT!: Undvik skada på datorn genom att enbart använda batteriet som är utformat för den här speciella Dell-datorn. Använd inte batterier utformade för andra Dell-datorer. 1 Sätt tillbaka batteriet. 2 Sätt tillbaka kåpan. 3 Anslut externa enheter, som portreplikator eller mediabas, och sätt tillbaka alla kort som ExpressCard-kort. 4 Anslut eventuella telefon- eller nätverkskablar till datorn. VIKTIGT!: Anslut alltid nätverkskablar till nätverksenheten först och sedan till datorn. 5 Anslut datorn och alla anslutna enheter till eluttagen. 6 Starta datorn. GUID-52C8386F A8E-912D-2DF589CA6CA4 Stänga av datorn GUID-B70C8BD7-328C-424F-8DF A0080AB Stänga av datorn Windows 10 VIKTIGT!: Undvik att data går förlorade genom att spara och stänga alla öppna filer och avsluta alla program innan du stänger av datorn. 1 Klicka eller tryck på. 2 Klicka eller tryck på och klicka eller tryck på Shut down (stäng av). OBS: Kontrollera att datorn och alla anslutna enheter är avstängda. Om datorn eller någon ansluten enhet inte stängdes av automatiskt när du stängde av operativsystemet trycker du ned strömbrytaren i sex sekunder för att stänga av dem. GUID-8CC3ED6C-E9FF-44B2-B71A-231B2D Stänga av datorn Windows 7 VIKTIGT!: Undvik dataförlust genom att spara och stänga alla öppna filer och avsluta alla program innan du stänger av datorn. 1 Klicka på Start. 2 Klicka på Stäng av. OBS: Kontrollera att datorn och alla anslutna enheter är avstängda. Om datorn eller någon ansluten enhet inte stängdes av automatiskt när du stängde av operativsystemet trycker du ned strömbrytaren i sex sekunder för att stänga av dem. Arbeta med datorn 9

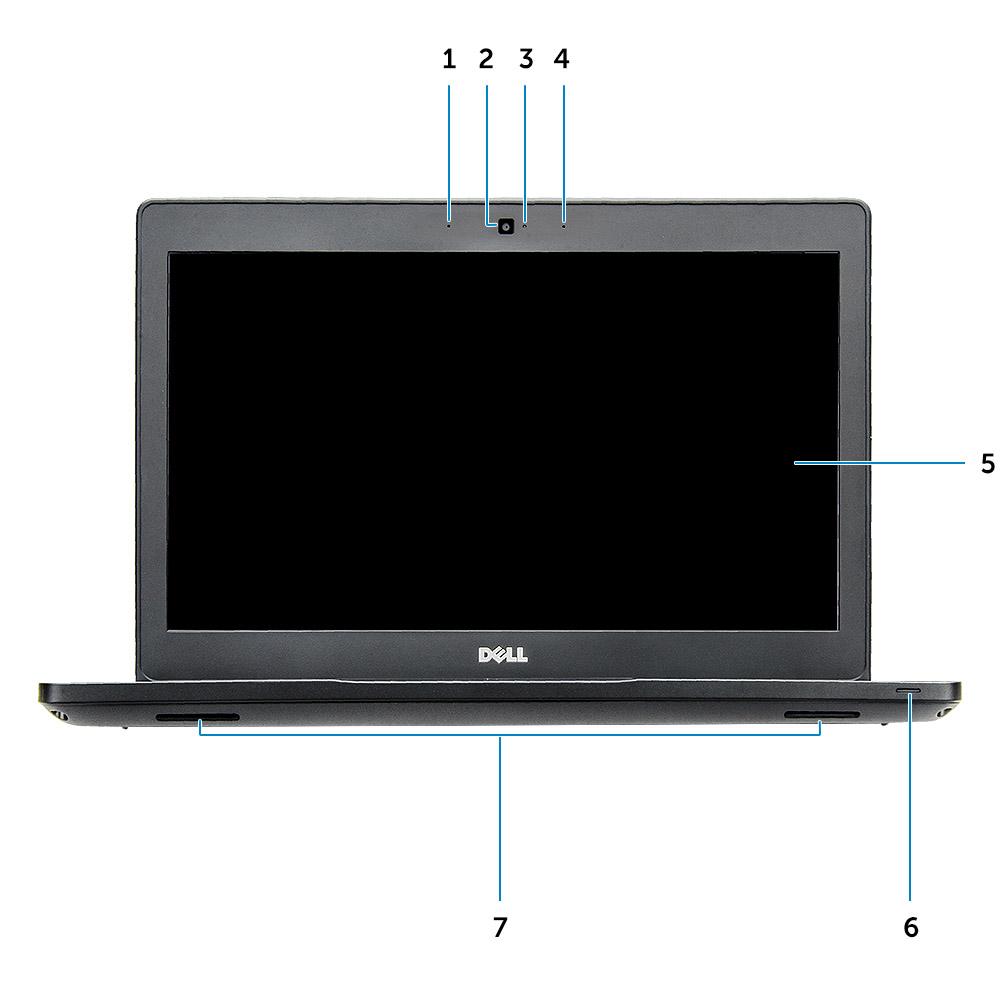

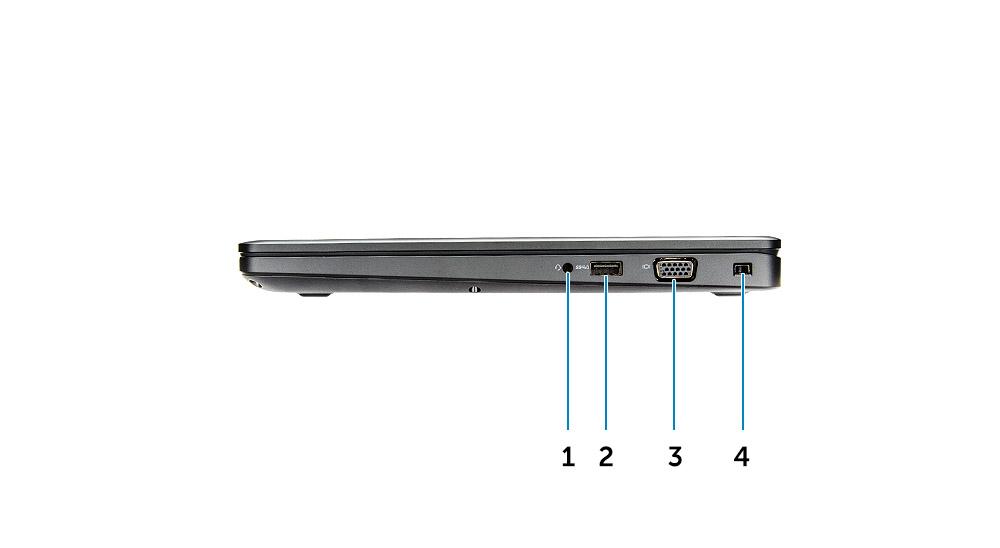

10 GUID-076A7F22-66B8-49D8-A1CA-C8521FB1FBCD 2 Chassibild GUID-C704E1F4-F4F4-43C8-87F2-EC6CA33E92DB Systemets framsida Figur 1. Framsida 1 Dubbla mikrofoner 2 Kamera 3 Statuslampa för kamera 4 Dubbla mikrofoner 5 Bildskärm 6 Lampa för batteri och laddningsstatus 7 Högtalare 10 Chassibild

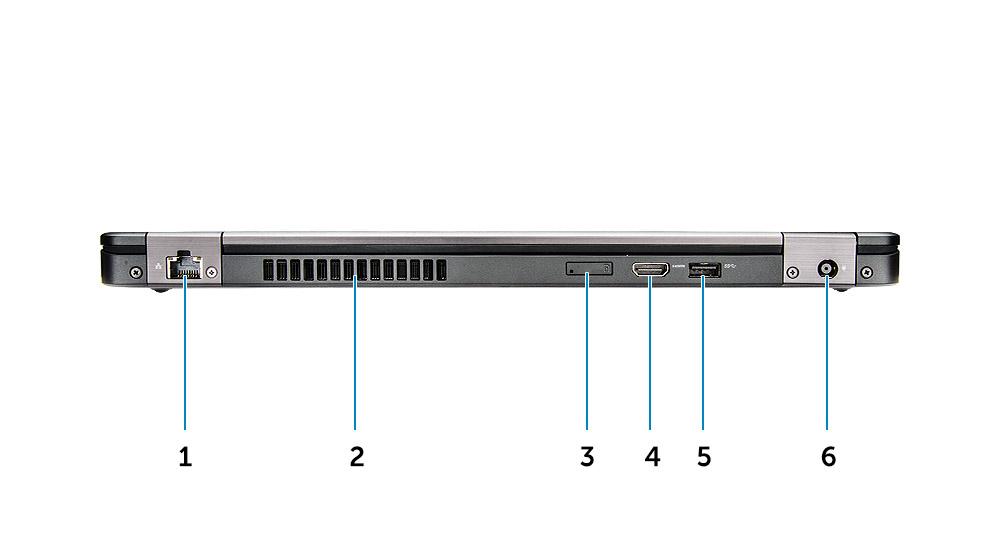

11 OBS: Latitude 5480 har även en IR-kameramodul som tillval. GUID-8BC854BE-E7DE-47CA-A9A4-1B93C6CA71E6 Systemet baksida Figur 2. Baksida 1 Nätverksport 2 Fläktventil 3 microsim-kortplats (tillval) 4 HDMI-port 5 USB 3.1-port Gen 1 6 Port för nätanslutning GUID-4436A27F-0EE BC30-4E64FF Systemets sida (vänster) Figur 3. Vänster sida Chassibild 11

12 1 Type-C-kontakt/DisplayPort eller USB 3.1 Gen 1/Thunderbolt 3 (tillval) 2 USB 3.1-port Gen 1 3 SD-kortläsare OBS: Latitude 5480 har även en smartkortläsare som tillval. GUID-DD54F0B8-F A-B941-E5593E5AE19D Systemets sida (höger) Figur 4. Höger sida 1 Headset-/mikrofonport 2 USB 3.1-port Gen 1 med PowerShare 3 VGA-port 4 Plats för Noble-killås 12 Chassibild

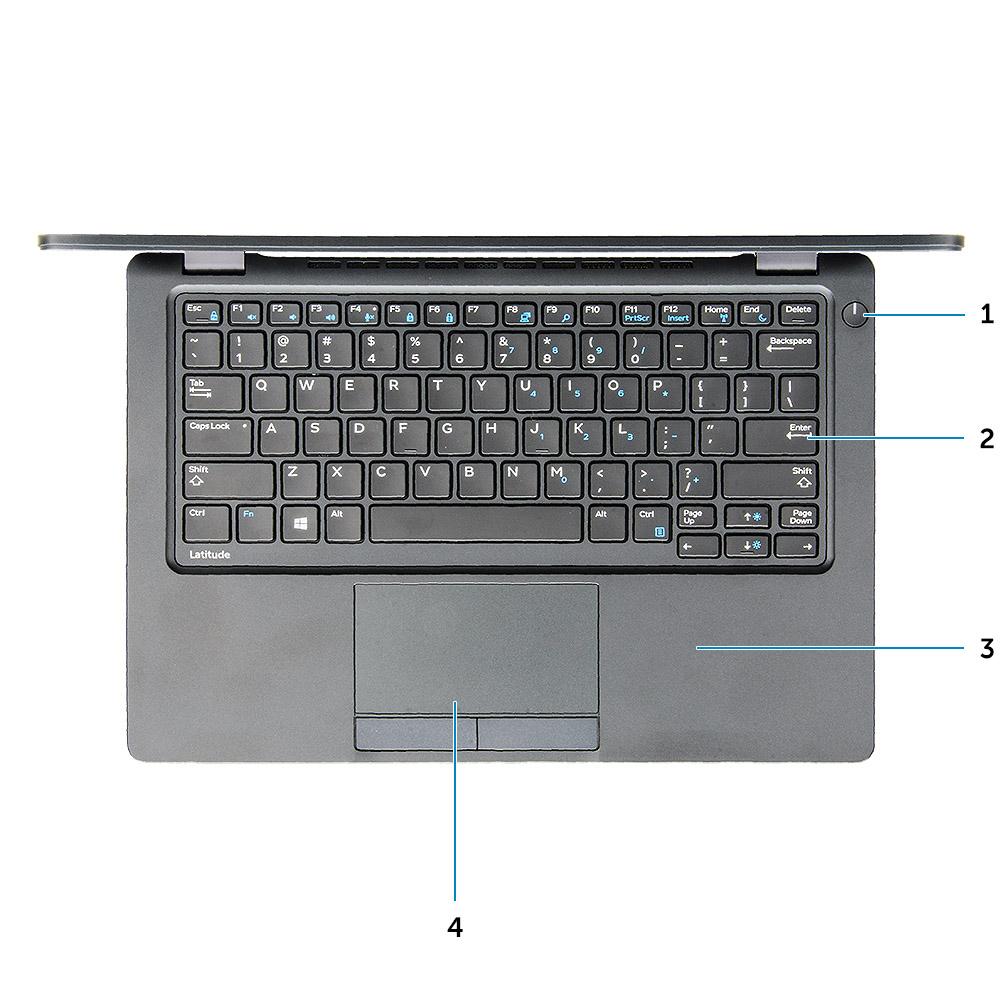

13 GUID D26-A6DF-A4A931E39478 Systemet ovanifrån Figur 5. Ovansidan 1 Strömbrytare/batteristatuslampa 2 Tangentbord 3 Handledsstöd 4 Pekskiva OBS: Latitude 5480 har även en fingeravtrycksläsare som tillval. Chassibild 13

14 GUID-FDF7D663-1CEA-4E91-9BD9-E7F5A2CE0D40 Undersidan 1 Fläktventiler 2 Modellnamn 3 Servicenummer 4 Högtalare 5 Fläktventil GUID-46524BEA-659C-4FA C45F3FE20885 Snabbvalskombinationer Vissa tangenter på tangentbordet har två ikoner. Dessa tangenter kan användas för att ange alternativa tecken eller för att utföra sekundära funktionerna. För att skriva det alternativa tecknet ska du trycker på Skift och den önskad tangenten. För att utföra sekundära funktioner ska du trycka på Fn och den önskade tangenten. I följande tabell visas funktioner för snabbvalskombinationer: Tabell 1. Snabbvalskombinationer Funktioner Fn + F1 Fn + F2 Funktion Stäng av ljud Sänk volymen 14 Chassibild

15 Funktioner Fn + F3 Fn + F4 Fn + F5 Fn + F6 Fn + F8 Fn + F9 Fn + F10 (tillval) Fn + F11 Fn + F12 Fn + Esc Fn + PrntScr Fn + Infoga Fn + Högerpil Fn + Vänsterpil Funktion Höj volymen Stäng av mikrofon Nummerlås Bläddringslås Växla till extern bildskärm Sök Ökar tangentbordets bakgrundsljusstyrka Minska ljusstyrkan Öka ljusstyrkan Växla Fn-tangententslås Stäng av/slå på trådlös Strömsparläge End Home OBS: Du kan definiera funktionen hos kortkommandon genom att trycka på Fn + Esc eller genom att ändra Function Key Behavior (funktionstangenters beteende) i BIOS-inställningsprogrammet. Chassibild 15

16 GUID-7AAAE6E7-9D06-4C20-82BF-728ABC2DF3EF 3 Ta bort och installera komponenter Det här avsnittet ger detaljerad information om hur man tar bort och installerar komponenter i datorn. GUID-47F49C22-1B34-4F97-8A48-A42C1C806FC7 Rekommenderade verktyg Procedurerna i detta dokument kan kräva att följande verktyg används: Stjärnskruvmejsel nr 0 Stjärnskruvmejsel nr 1 Liten plastrits GUID-8415CF53-F1E0-49C0-99EF-78E812ED7644 SIM-kort (Subscriber Identity Module) GUID-B60E529B-4F7B-45A4-B A Installera SIM-kortet (subscriber identification module) 1 Sätt i ett gem eller ett verktyg för borttagning av SIM-kort i hålet [1]. 2 Dra ut SIM-korthållaren för att ta bort den [2]. 3 Placera SIM-kortet på SIM-kortbrickan. 4 Tryck in SIM-kortshållaren i kortplatsen tills den klickar på plats. 16 Ta bort och installera komponenter

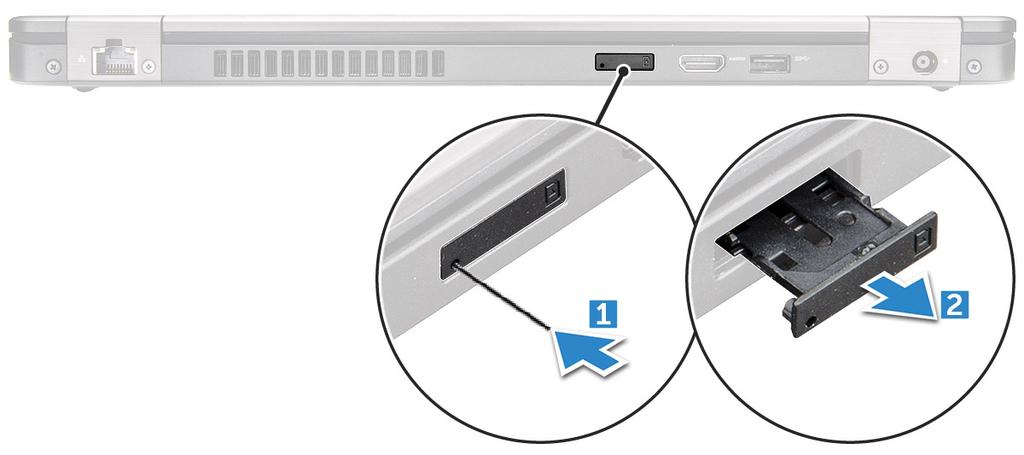

17 GUID-F756B8D6-3E2F-43AB-ABD3-9FF1E990F1C8 Ta bort SIM-kortet (subscriber identification module) VIKTIGT!: Om du tar bort SIM-kortet när datorn är påslagen kan data gå förlorade eller så kan kortet skadas. Kontrollera att datorn är avstängd eller att nätverksanslutningarna är inaktiverade. 1 Sätt i ett gem eller ett verktyg för borttagning av SIM-kort i hålet på SIM-kortshållaren. 2 Dra ut SIM-korthållaren för att ta bort den. 3 Ta bort SIM-kortet från SIM-kortshållaren. 4 Tryck in SIM-korthållaren i facket tills den klickar på plats. GUID-DA12D285-BE8F-419A-BADD-8C7CE1AEEE1A Kåpan GUID-1A1FFC0F-932A-4FF2-8E1C-6A116DCF1D11 Ta bort baskåpan 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Så här tar du bort kåpan: a Lossa M2,5 6,3-fästskruvarna som håller fast baskåpan vid datorn [1]. b Bänd bort baskåpan från kanten och lyft bort baskåpan från datorn [2]. OBS: Du kan behöva en plastrits för att bända bort baskåpan från kanterna. Ta bort och installera komponenter 17

18 GUID-D70ABEB0-6F90-402C-AAD7-0DA3B63BC22E Montera baskåpan 1 Placera kåpan så att den är inriktad med skruvhållarna på datorn. 2 Dra åt M2,5-fästskruvarna som håller fast baskåpan i datorn. 3 Följ anvisningarna i När du har arbetat inuti datorn. GUID-2F CFF-42C3-A93C-DC0EF3A54A0F Batteriet GUID-F A0B-A9BA-59C560417C6B Ta bort batteriet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort kåpan. 3 Så här tar du bort batteriet: a Koppla loss högtalarkabeln från kontakten på moderkortet [1]. b Ta bort M2 6-fästskruven som håller fast batteriet i datorn [2]. 18 Ta bort och installera komponenter

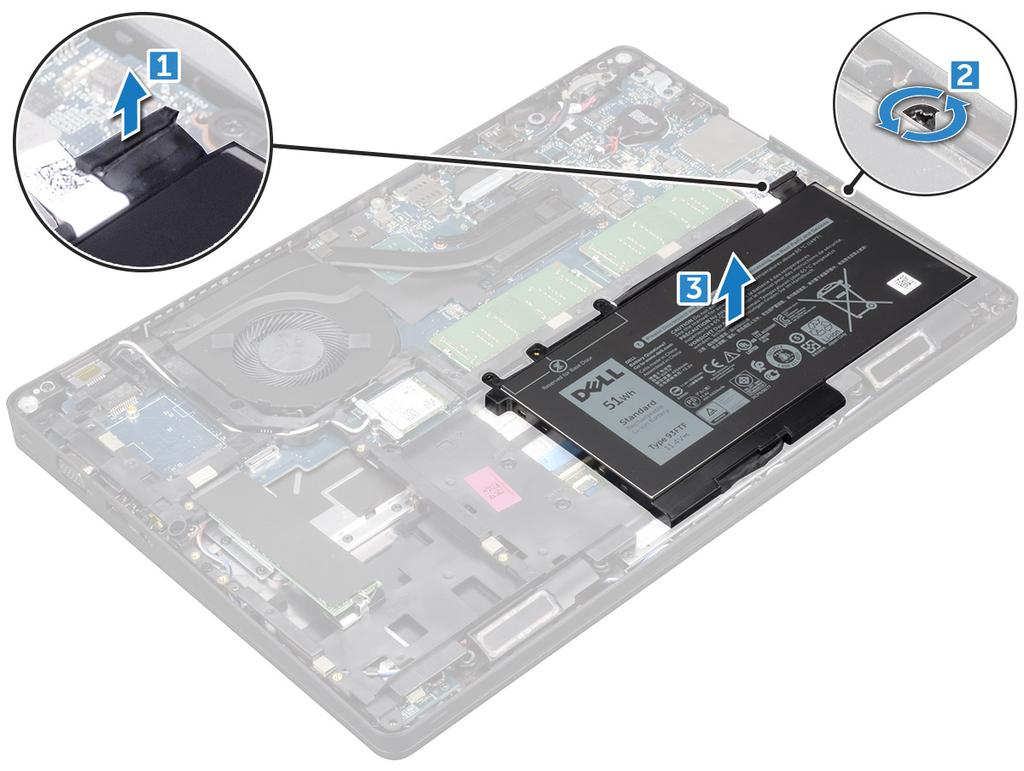

19 OBS: Antalet skruvar varierar beroende på typen av batteri som är installerat. c Lyft bort batteriet från datorn [3]. OBS: Ladda ur batteriet så mycket som möjligt innan du tar bort det från systemet. Detta kan göras genom att koppla bort nätadaptern från systemet (när systemet är påslaget) för att låta systemet ladda ur batteriet. d Dra bort kabeln från kabelkanalen [1] och ta bort kabeln från batteriet [2]. GUID-33E02BE1-560A-4CDF-AC33-37EEC8C32AA7 Montera batteriet 1 För in batteriet i urtaget på datorn. 2 Dra batterikabeln genom kabelkanalerna. 3 Dra åt M2 6-fästskruven som håller fast batteriet i datorn. 4 Anslut batterikabeln till kontakten på moderkortet. 5 Installera kåpan. 6 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 19

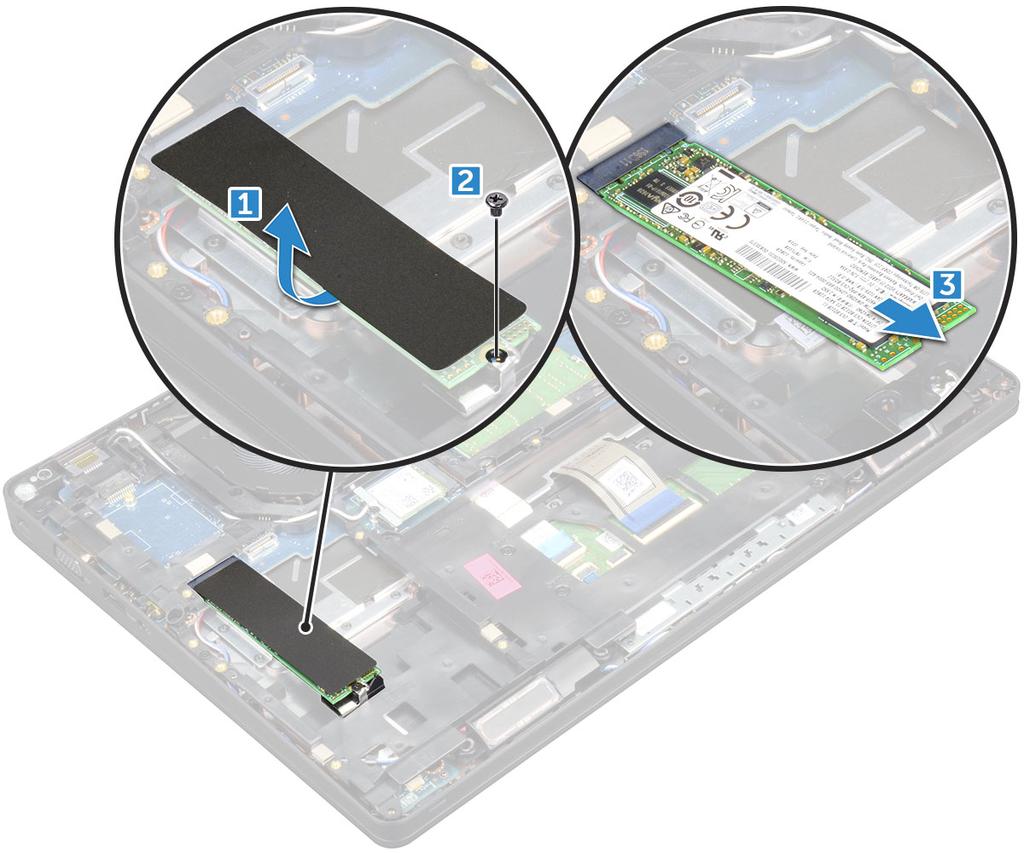

20 GUID-BD5DA6BF-1EAB-4EAE-8294-A1AEE6C1C907 Solid State-hårddisk tillval GUID-C60CA0DE-C95D-4A39-A26D-4E6E5ADB0D9A Ta bort tillvalet M.2 SSD-hårddisk 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Ta bort SSD-kortet så här: a Dra loss den självhäftande plasten som håller fast SSD-kortet [1]. OBS: Var försiktig när du drar bort den så att den kan återanvändas på den nya SSD-disken. b Ta bort M2 3-skruven som håller fast SSD-kortet i datorn [2]. c Skjut på och lyft upp SSD-kortet från datorn [3]. 4 Så här tar du bort SSD-ramen: a Ta bort M2 3-skruven som håller fast SSD-ramen i datorn [1]. b Lyft bort SSD-ramen från datorn [2]. 20 Ta bort och installera komponenter

21 GUID-CD5C3084-0C A4EE-5527B28A633B Installera M.2 SSD-kortet (tillval) 1 Sätt i SSD-spännet i öppningen på datorn. 2 Ersätt M2 3-skruven som håller fast SSD-spännet i datorn. 3 Sätt i SSD i kontakten på datorn. 4 Placera skyddsplasten på SSD-hårddisken. 5 Installera: a b batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti datorn. GUID-DA236FEA-AA29-400C-89C3-C25D4B9DE6F3 Hårddisk GUID-0960E F C2E8860BB5 Ta bort hårddiskmonteringen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: Ta bort och installera komponenter 21

22 a kåpan b batteriet 3 Ta bort hårddisken så här: a Dra ur hårddiskkabeln ur kontakten på moderkortet. b Ta bort skruvarna som håller fast hårddiskmonteringen i datorn. c Lyft bort hårddiskenheten från datorn. GUID-F21F347B BA1F-BF13EE9D3A2A Installera hårddiskmonteringen 1 Sätt i hårddiskmonteringen i facket på datorn. 2 Dra åt skruvarna som håller fast hårddisken i datorn. 3 Anslut hårddiskkabeln till kontakten på hårddisken och på moderkortet. 4 Installera: a b batteriet kåpan 5 Följ anvisningarna i När du har arbetat inuti systemet. GUID-B369D04D AE8-912A-8F95B80E032D Knappcellsbatteri GUID-61BA6717-FC BB4C-80CBB848E677 Ta bort knappcellsbatteriet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Ta bort knappcellsbatteriet: a Koppla ur knappcellsbatteriets kabel från kontakten på moderkortet [1]. b Lyft knappcellsbatteriet så att det lossar från tejpen och ta bort det från moderkortet [2]. 22 Ta bort och installera komponenter

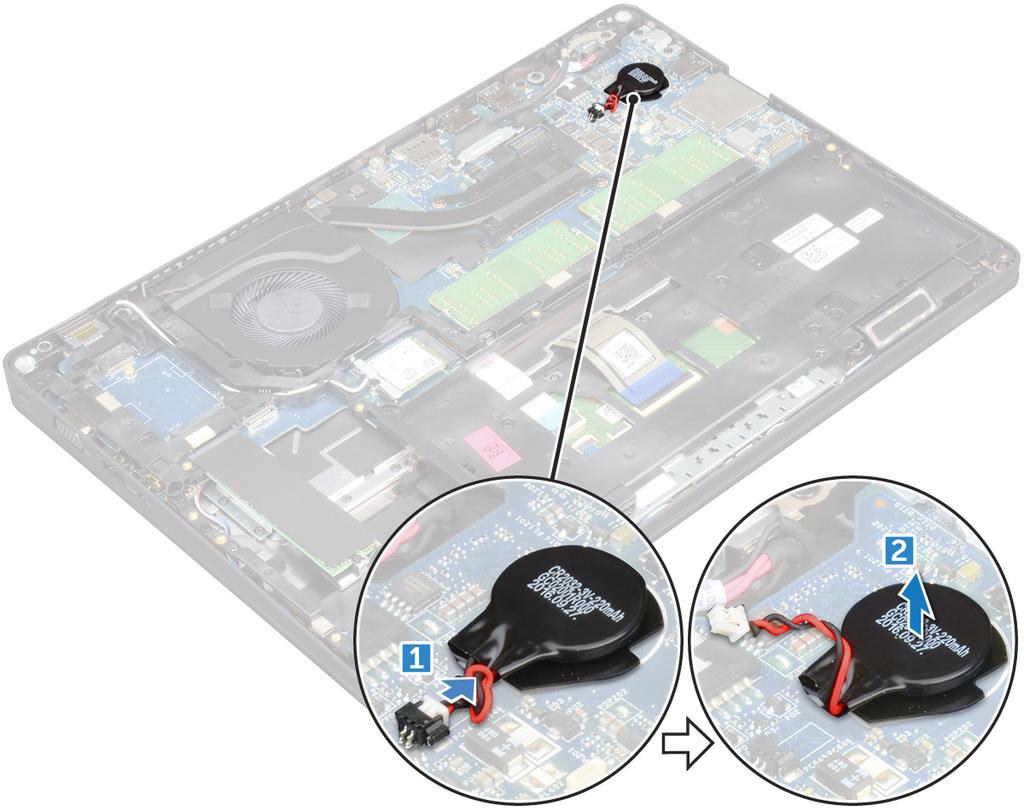

23 GUID-9B940A02-5A03-42B9-BD18-FFB1882DF817 Installera knappcellsbatteriet 1 Fäst knappcellsbatteriet på moderkortet. 2 Anslut knappcellsbatteriets kabel till kontakten på moderkortet. 3 Installera: a b batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. GUID-CCAA203F-6E BC9C-1EED5672FD0D WLAN-kortet GUID-B EB-445C-8F3F-7EB3FAB9CE1F Ta bort WLAN-kortet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet Ta bort och installera komponenter 23

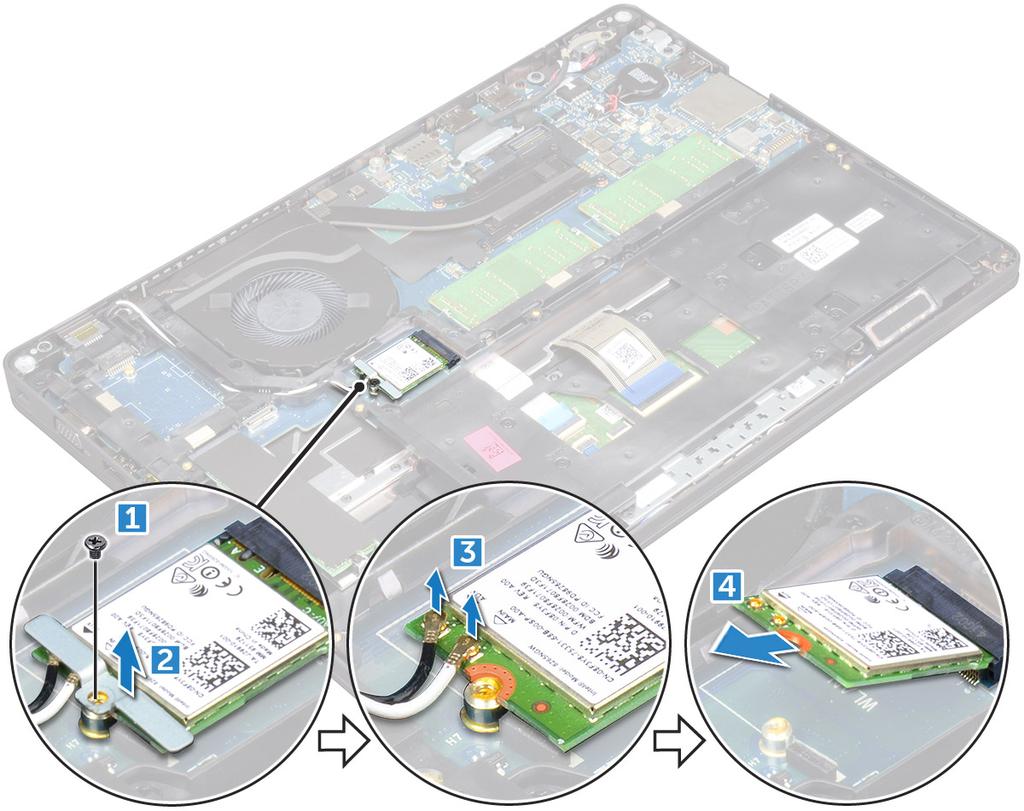

24 3 Ta bort WLAN-kortet genom att: a Ta bort M2 3-skruven som håller fast WLAN-kortet i datorn [1]. b Ta bort metallfästet som håller fast WLAN-kablarna [2]. c Koppla ur WLAN-kablarna från kontakterna på WLAN-kortet [3]. d Lyft ut WLAN-kortet ur kontakten [4]. GUID-CDBFF66F-BDB2-42BF-BA73-E2677B4C888F Montera WLAN-kortet 1 Sätt i WLAN-kortet i kontakten på moderkortet. 2 Anslut WLAN-kablarna till kontakterna på WLAN-kortet. 3 Sätt i metallfästet för att fästa WLAN-kablarna. 4 Dra åt M2 3-skruven som håller fast WLAN-kortet i datorn. 5 Installera: a b batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti datorn. GUID-11835ECE-B208-48CF-86B8-CADB55E2FB64 WWAN-kort (tillval) Detta är ett tillval. Datorn levereras kanske inte med något WWAN-kort. 24 Ta bort och installera komponenter

25 GUID-6A74771B-C048-4ABC-A056-1C82883BC739 Ta bort WWAN-kortet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Ta bort WWAN-kortet genom att: a b c d Ta bort skruven som håller fast WWAN-kortet. Koppla bort WWAN-kablarna från kontakterna på WWAN-kortet. Dra bort WWAN-kablarna från kabelhållarna. Ta bort WWAN-kortet från datorn. GUID-22A5F426-F6E6-4CA5-981B-057E97C4F520 Installera WWAN-kortet 1 Sätt i WWAN-kortet i kortplatsen på datorn. 2 Dra WWAN-kablarna genom kabelhållarna. 3 Anslut WWAN-kablarna till kontakterna på WWAN-kortet. 4 Sätt tillbaka skruven som håller fast WWAN-kortet i datorn. 5 Installera: a b batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti datorn. GUID-B4BFAFB3-4A6A-47FD-A777-9CA7EF95C20B Minnesmoduler GUID-04A5C57B-73F9-4E1D-959B-3F158B0CD18F Ta bort en minnesmodul 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Ta bort minnesmodulen genom att: a Bänd bort klämmorna som håller fast minnesmodulen tills minnesmodulen hoppar upp [1]. b Lyft upp minnesmodulen från kontakten [2]. Ta bort och installera komponenter 25

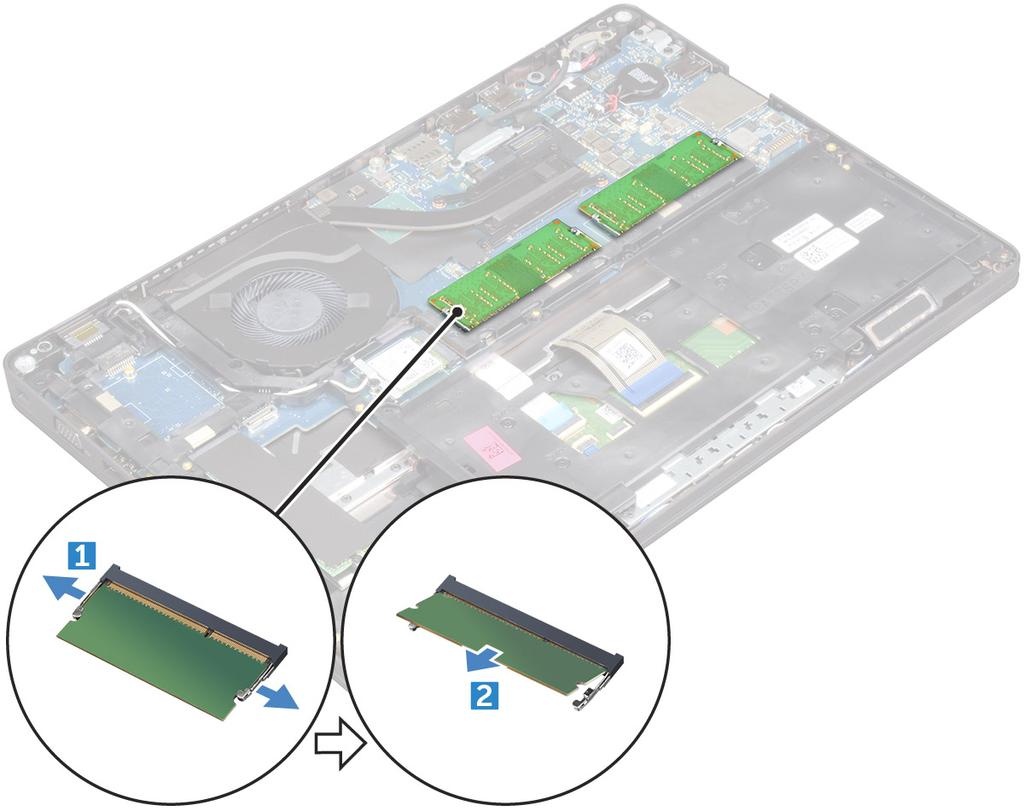

26 GUID-64ACB17D-24A6-456E FE0BF74C17 Montera en minnesmodul 1 För in minnesmodulen i minnesmodulens kontakt tills klämmorna fäster minnesmodulen. 2 Installera: a b batteriet kåpan 3 Följ anvisningarna i När du har arbetat inuti datorn. GUID-D995663C-CF3C-48E7-AFAE-CA47CB6BAD67 Tangentbord GUID-8216DEA8-E2D AC3AA6A531B Ta bort tangentbordsramen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Bänd bort tangentbordsramen från kanterna [1] och lyft bort den från datorn [2]. 26 Ta bort och installera komponenter

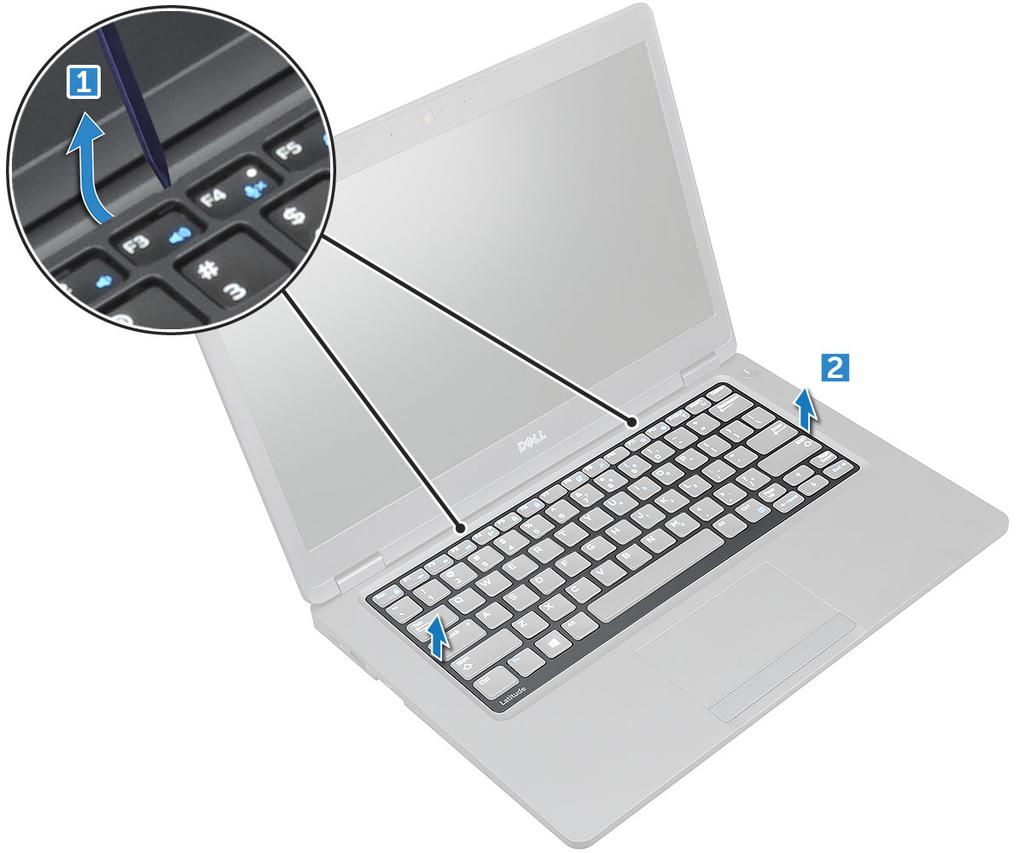

27 OBS: Använd en ritspenna av plast för att bända bort tangentbordsramen från kanterna. GUID-31F233DE-CF45-499A FF7747F1D Installera tangentbordsramen 1 Placera tangentbordsramen på tangentbordet och tryck längs kanterna och mellan tangentraderna tills det klickar på plats. 2 Följ anvisningarna i När du har arbetat inuti datorn. GUID-78031CE9-7CBC-4807-B462-F7DC3D6B2B0B Ta bort tangentbordet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c kåpan batteriet tangentbordsramen 3 Lyft spärren och koppla bort tangentbordskabeln från kontakten. OBS: Det kan finnas olika antal kablar att koppla bort beroende på typ av tangentbord. Ta bort och installera komponenter 27

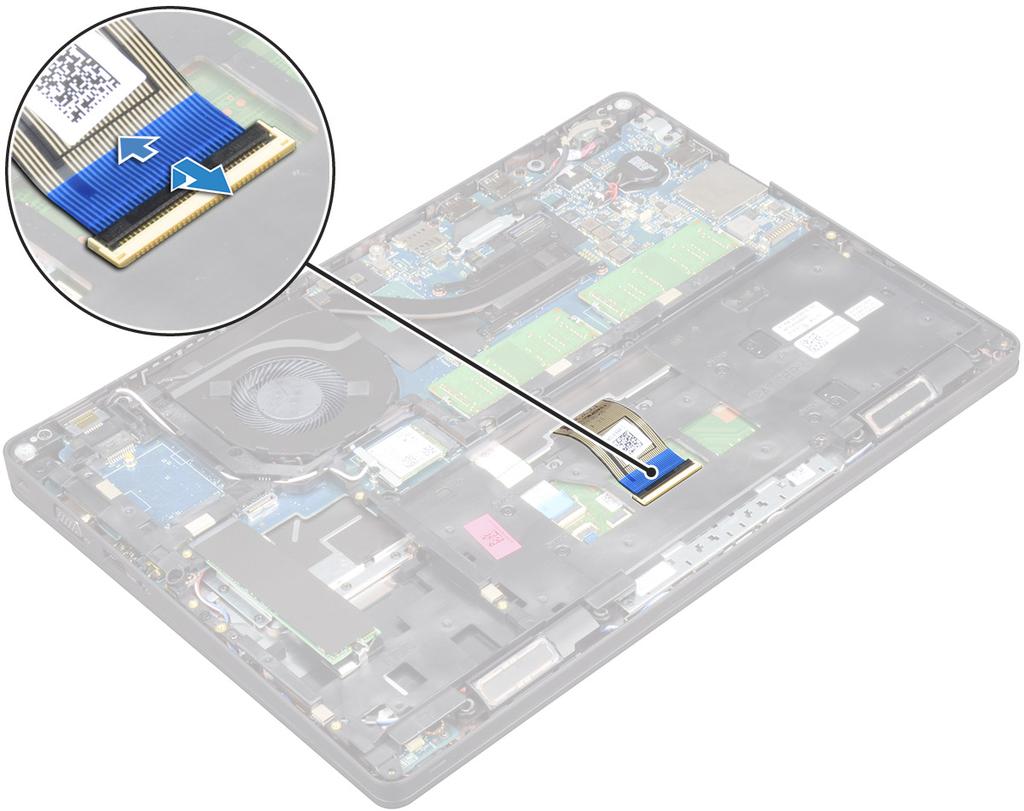

28 4 Vänd på datorn och öppna bildskärmen. 5 Så här tar du bort tangentbordet: a Ta bort M2 2-skruvarna som håller fast tangentbordet i datorn. [1] b Bänd bort tangentbordet från kanten och lyft bort det från datorn [2]. VARNING: Se till att du drar i tangentbordskabeln som är dragen under datorn för att undvika eventuella skador på tangentbordet. 28 Ta bort och installera komponenter

29 GUID-E25E2DB F9-B827-3DD4E68DE9CC Installera tangentbordet 1 Håll fast tangentbordet och dra tangentbordskabeln genom platshållaren. 2 Placera tangentbordet så att det är inriktat med skruvhållarna på datorn. 3 Dra åt M2 2-skruvarna som håller fast tangentbordet i datorn. 4 Anslut tangentbordskabeln till kontakten. 5 Installera: a b c tangentbordsramen batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 29

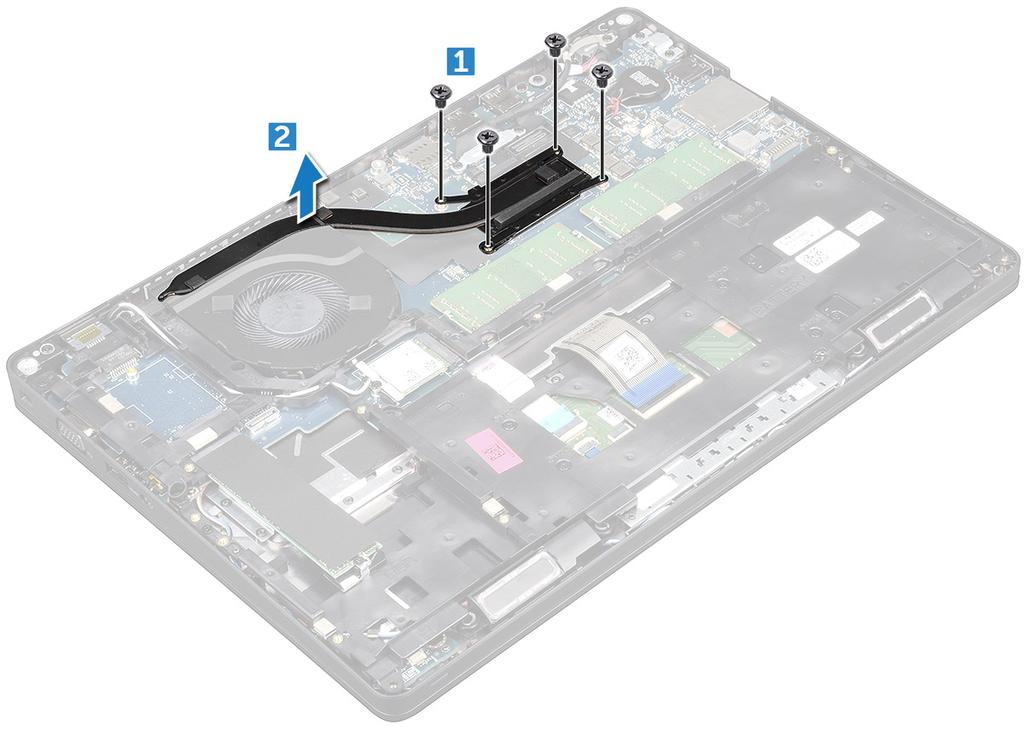

30 GUID-ED545F68-B25E B6FAC Dissipator GUID-9DA4307E-DC2B-4AF4-9FAD ADA9 Ta bort 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Gör så här för att ta bort kylflänsen: OBS: Detta avsnitt gäller endast UMA-modellen. a Ta bort M2 3-skruvarna som håller fast dissipatorn i moderkortet [1]. b Lyft bort dissipatorn från moderkortet [2]. GUID-9D15A DE D99DC Installera 1 OBS: Den avsnitt gäller endast UMA-modellen. Sätt på plats på moderkortet. 2 Dra åt M2 3-skruvarna som håller fast i datorn. 30 Ta bort och installera komponenter

31 3 Installera: a b batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. GUID-9CAB0F1B-03D0-41E6-A1CE-CD35C5879D22 Systemfläkt GUID-D218A63E-046B-4A60-A160-1CA976FD2D37 Ta bort systemfläkten 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e kåpan batteriet WWAN-kort (tillval) hårddiskenhet (tillval) chassiram 3 Ta bort systemfläkten genom att: OBS: Den avsnitt gäller endast UMA-modellen. a Koppla bort systemfläktkabeln från kontakten på moderkortet [1]. b Lyft bort systemfläkten från datorn [2]. Ta bort och installera komponenter 31

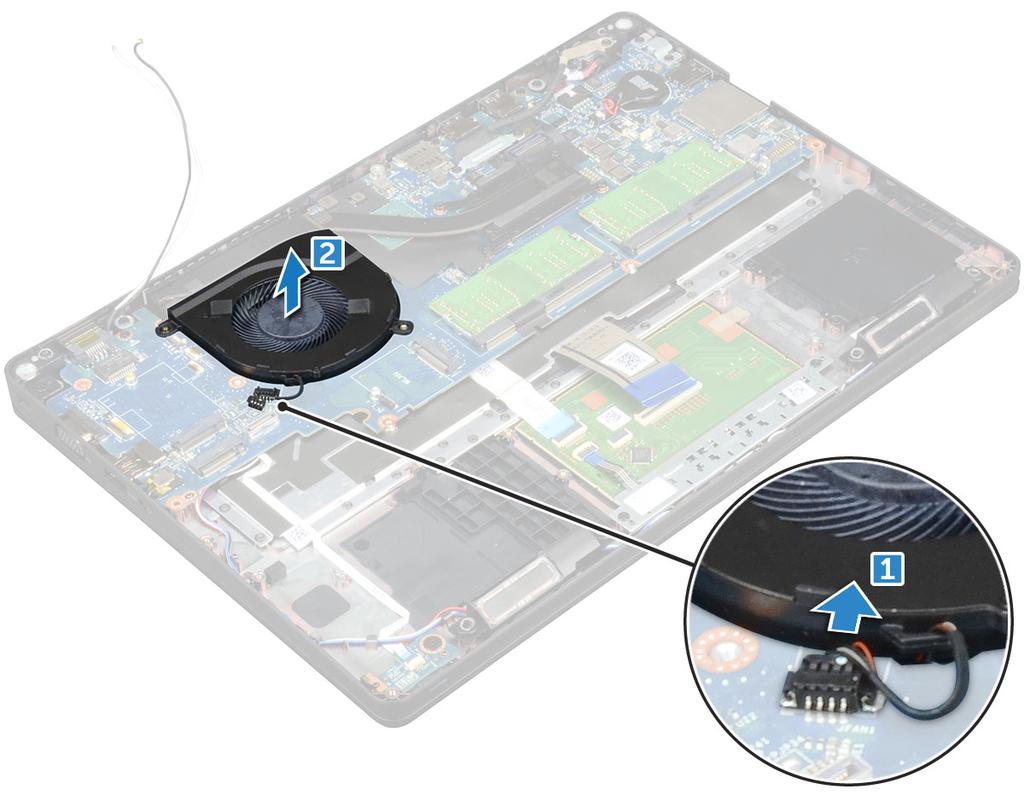

32 GUID-15C24BE1-D4B5-488A-AF B618 Installera systemfläkten 1 För in systemfläkten i urtaget på datorn. 2 Anslut systemfläktens kabel till kontakten på moderkortet. 3 Installera: a b c d e chassiram WWAN-kort (tillval) hårddiskenhet (tillval) batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. GUID-533F671B-CE7F-422E-AF5B-742BAE7BCF2F Port för nätanslutning GUID-FE9ABFCB-5A FFE9868A781B Ta bort strömkontaktporten 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Så tar du bort strömkontaktporten: a Ta loss M2 3-skruven som håller fast bildskärmskabeln på datorn [1]. b Koppla bort kabeln till strömkontaktporten från kontakten på moderkortet [2]. c Ta bort M2 3-skruven för att lossa metallfästet som håller fast strömkontaktporten [3]. d Lyft metallfästet [4]. e Lyft ur strömkontaktporten ur datorn [5]. 32 Ta bort och installera komponenter

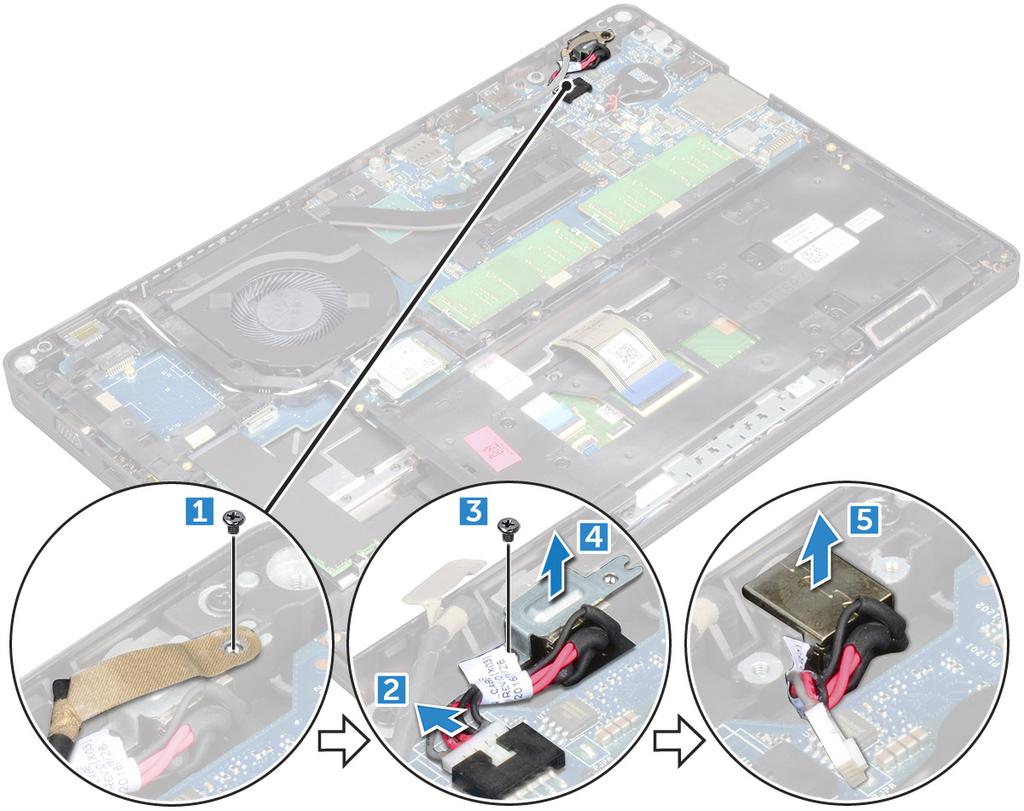

33 GUID-7D386AEE-9D ABEC-46C82961D105 Installera strömkontaktporten 1 Rikta in strömkontaktporten längs med spåren på platsen och tryck ned den. 2 Placera metallfästet på strömkontaktporten. 3 Dra åt M2 3-skruven som håller fast strömkontaktporten i datorn. 4 Anslut kabeln till nätadapterporten till kontakten på moderkortet. 5 Dra åt M2 3-skruven för att fästa bildskärmskabeln på datorn. 6 Installera: a b batteriet kåpan 7 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 33

34 GUID A3-35EA-443B-BD20-A0ECFC Chassiram GUID-37006C3C C75-A3BA-B78D222C5D02 Ta bort chassiramen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f kåpan batteriet WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) SSD-kort 3 Så här frigör du chassiramen: a Lossa WWAN- och WLAN-kablarna från kabelkanalerna [1]. b Lyft spärren och koppla bort tangentbordskabeln från kontakten [2]. OBS: Det kan finnas mer än en kabel att koppla bort, beroende på typ av tangentbord. 4 Så tar du bort chassiramen: a Ta bort M2 2-, M2 3- och M2 5-skruvarna som håller fast chassiramen i datorn [1]. 34 Ta bort och installera komponenter

35 b Lyft bort chassiramen från datorn [2]. GUID-D314C8BA AD4-8D5B-734D9574D936 Installera chassiramen 1 Placera chassiramen på datorn. 2 Dra åt M2 2-, M2 3- och M2 5-skruvarna som håller fast chassiramen i datorn. 3 Anslut tangentbordskabeln till kontakten. OBS: Det kan finnas mer än en kabel att ansluta, beroende på typ av tangentbord. 4 Dra WLAN- och WWAN-kablarna (tillval) genom kabelkanalerna. 5 Installera: a b c d e f SSD-kort WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti systemet. Ta bort och installera komponenter 35

36 GUID-57A E1E-400D AC53A7435 Moderkort GUID-BC1F B-48A0-91AA-50CF374DFEA2 Ta bort moderkortet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g h i j k l m n SIM-kort kåpan batteriet tangentbordsramen tangentbordet WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) SSD-kort minnesmodul knappcellsbatteri Ta bort systemfläkten chassiram 3 Koppla bort följande kablar från moderkortet: a Högtalare [1] b LED-kort [2] c Styrplatta [3] 36 Ta bort och installera komponenter

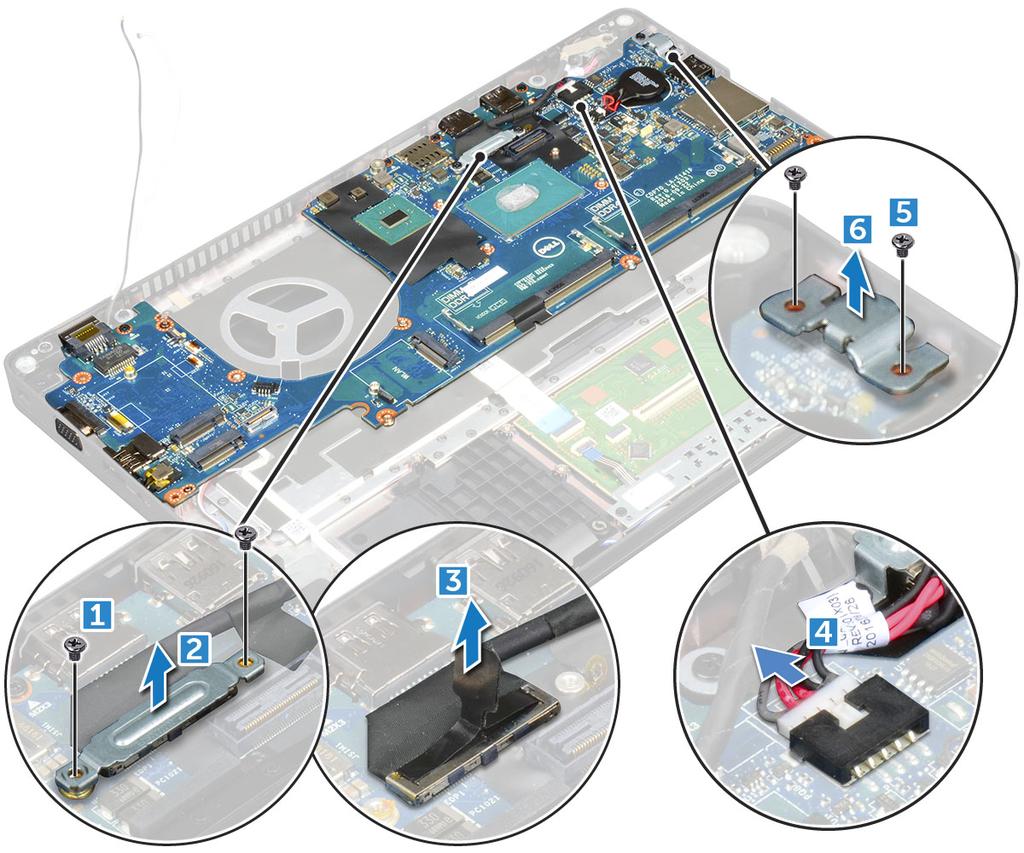

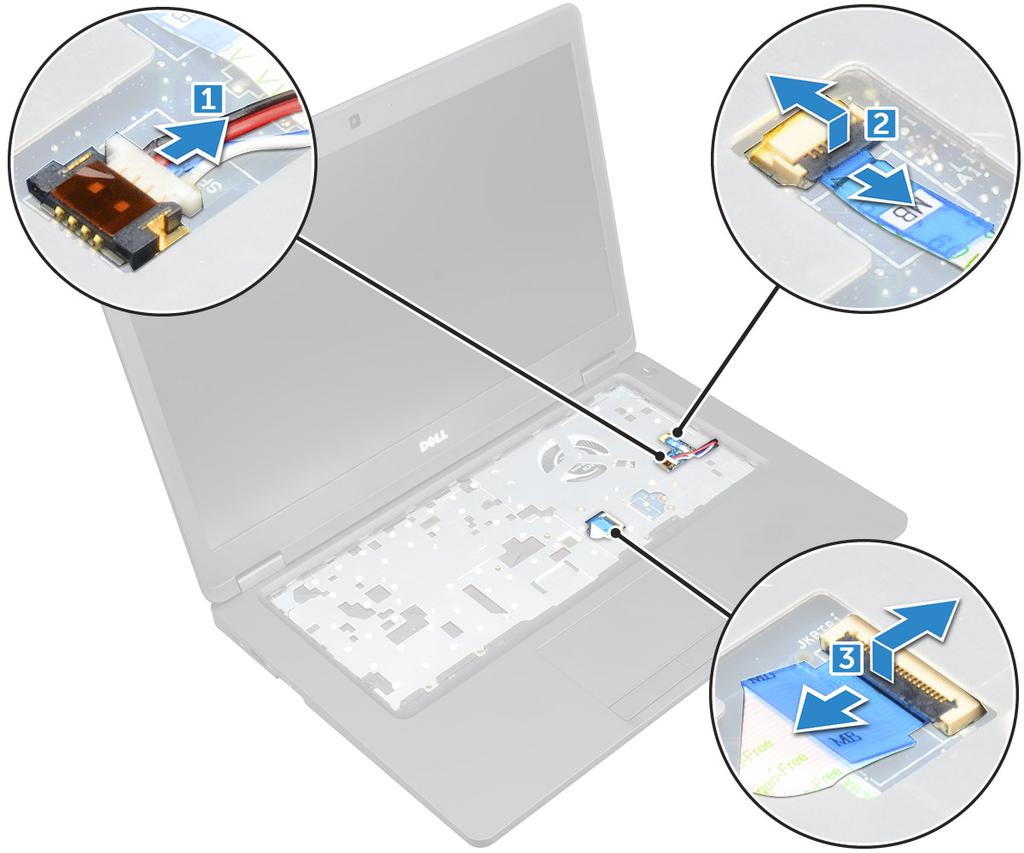

37 4 Ta bort moderkortet genom att: a Ta bort M2 2-skruven som håller fast bildskärmskabeln [1]. b Lyft metallfästet som håller fast bildskärmskabeln [2]. c Koppla bort bildskärmskabel från kontakterna på moderkortet [3]. OBS: Det här steget gäller endast för IR-kameran. d Koppla bort kabeln till strömkontaktporten från kontakten på moderkortet [4]. e Ta bort M2 2-skruvar som håller fast metallfästet [5]. OBS: Metallfästet håller DisplayPort över USB-Type-C-porten. f Lyft bort metallfästet från moderkortet [6]. Ta bort och installera komponenter 37

38 5 Ta bort moderkortet genom att: a Ta bort M2 2-skruvarna som håller fast moderkortet i datorn [1]. b Lyft bort moderkortet från datorn [2]. 38 Ta bort och installera komponenter

39 GUID-10E67F1C-0F16-4E35-9F78-359F844A7C42 Installera moderkortet 1 Rikta in moderkortet med skruvhållarna i datorn. 2 Dra åt M2 2-skruvarna som håller fast moderkortet i datorn. 3 Placera metallfästet som ska hålla fast DisplayPort över USB Type-C-porten. 4 Dra åt M2 2-skruvarna som håller fast metallfästet på DisplayPort ovanpå USB-Type-C-porten. 5 Anslut kabeln till nätadapterporten till kontakten på moderkortet. 6 Anslut bildskärmskablarna till kontakterna på moderkortet. 7 Sätt fast metallfästet som ska hålla fast bildskärmskabeln. 8 Dra åt M2 2-skruven som håller fast metallfästet. 9 Anslut följande kablar: a b c 10 Installera: a b c d e f g pekskiva USH-kortet LED-kort chassiram systemfläkten Installera knappcellsbatteri minnesmodul SSD-kort WLAN-kort Ta bort och installera komponenter 39

40 h i j k l m n WWAN-kort (tillval) hårddiskenhet (tillval) tangentbordet tangentbordsramen batteriet kåpan SIM-kort 11 Följ anvisningarna i När du har arbetat inuti datorn. GUID-DE9B5E4F-18F8-4F59-B121-3CD195D2962D SmartCard-modul GUID-80D0AC50-1FA BB16-9EDA7178E139 Ta bort smartkortläsarkortet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g kåpan batteriet WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) SSD-kort chassiram 3 Så här tar du bort smartkortläsarkortet: a Ta bort skruvarna som håller fast smartkortläsarkortet i handledsstödet [1]. b Skjut på och ta bort smartkortläsaren från kortplatsen [2]. 40 Ta bort och installera komponenter

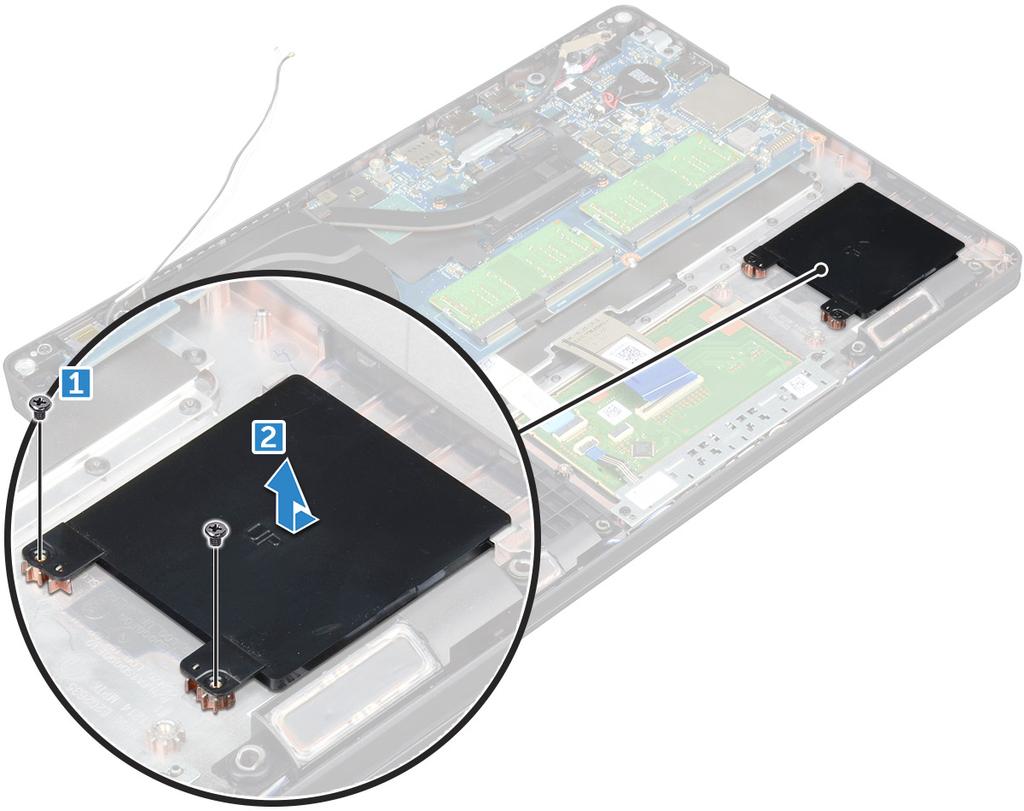

41 GUID-88B139AF-8E F5D-7A3728CA7CB8 Installera smartkortläsarkortet 1 Sätt i smartkortläsarkortet och rikta in det mot flikarna på chassit. 2 Dra åt skruvarna som håller fast smartkortläsarkortet i datorn. 3 Sätt fast kabeln till smartkortläsarkortet och anslut kabeln till kontakten. 4 Installera: a b c d e f g chassiram SSD-kort WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) batteriet kåpan 5 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 41

42 GUID-A72BE8BB-F2EE-4C6A-A2FE-38F3BD47692A Högtalare GUID-2C8B3181-DE93-49C1-AC18-18FA0E64362B Ta bort högtalaren 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g h i j k l m n kåpan batteriet tangentbordsramen tangentbordet WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) SSD-kort minnesmodul knappcellsbatteri systemfläkten Ta bort chassiram moderkort 3 Så tar du bort högtalarna: a Lossa högtalarkabeln från kabelkanalerna [1]. b Lyft bort högtalaren från datorn [2]. 42 Ta bort och installera komponenter

43 GUID-27F F2C-81C9-C528ADA960AE Montera högtalaren 1 Sätt i högtalarmodulen och rikta in den mot noderna på chassit. 2 Dra högtalarkabeln genom kabelkanalerna. 3 Installera: a b c d e f g h i j k l m n moderkort chassiram systemfläkten Installera knappcellsbatteri minnesmodul SSD-kort hårddiskenhet (tillval) WWAN-kort (tillval) WLAN-kort tangentbordsramen tangentbordet batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. GUID-FA1205FA-0C90-41C2-9CD5-89F16860B79E Bildskärmsenhet GUID-BF881CD2-4B31-4AE2-965C-DD0651F45011 Ta bort bildskärmsenheten 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f kåpan batteriet WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) kåpan för bildskärmsgångjärnen 3 Så här kopplar du bort bildskärmskabeln: a Lossa WWAN- och WLAN-kablarna från kabelkanalerna [1]. b Ta bort M2 5-skruven som håller fast fästet för bildskärmskabeln i datorn [2]. c Ta bort fästet för bildskärmskabeln [3]. d Koppla bort bildskärmskabeln från kontakt på moderkortet [4]. e Ta bort skruven som frigör bildskärmskabeln från datorn [5]. Ta bort och installera komponenter 43

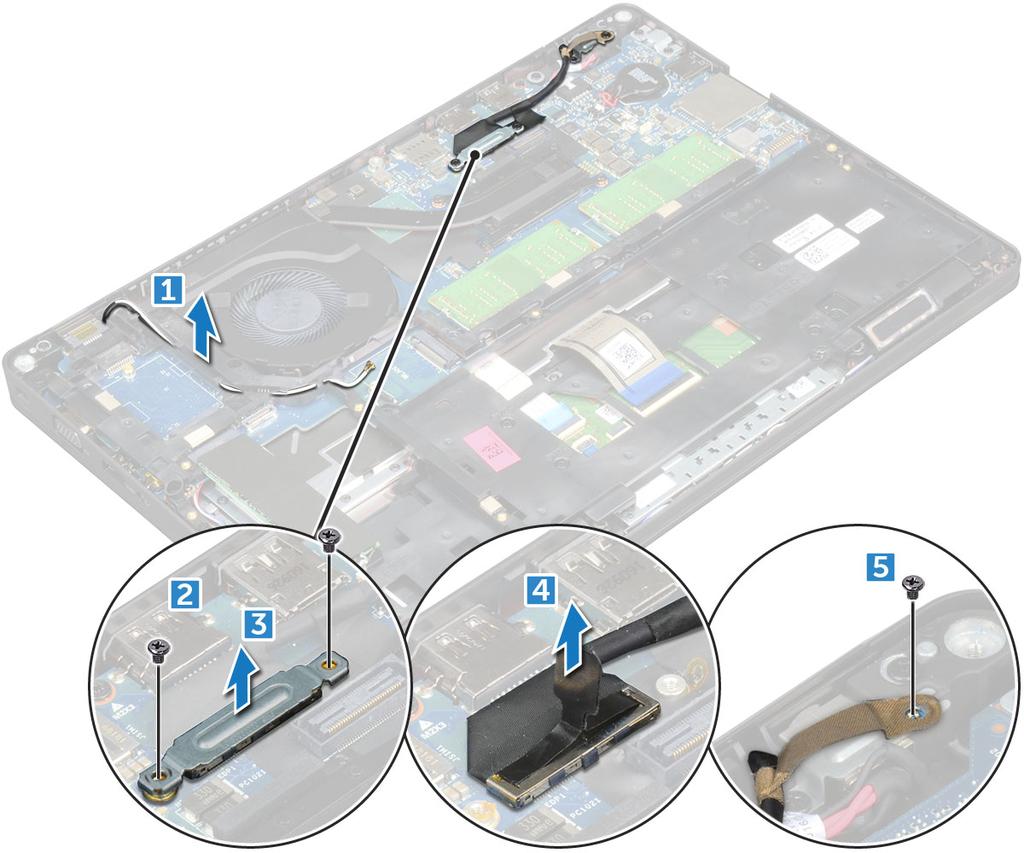

44 4 Lossa bildskärmsmonteringen genom att: a Ta bort M2 5-skruvarna som håller fast bildskärmsenheten i datorn [1]. b Lossa WLAN-kabeln, WWAN-kabeln och bildskärmskabeln från kabelkanalerna [2] [3]. 44 Ta bort och installera komponenter

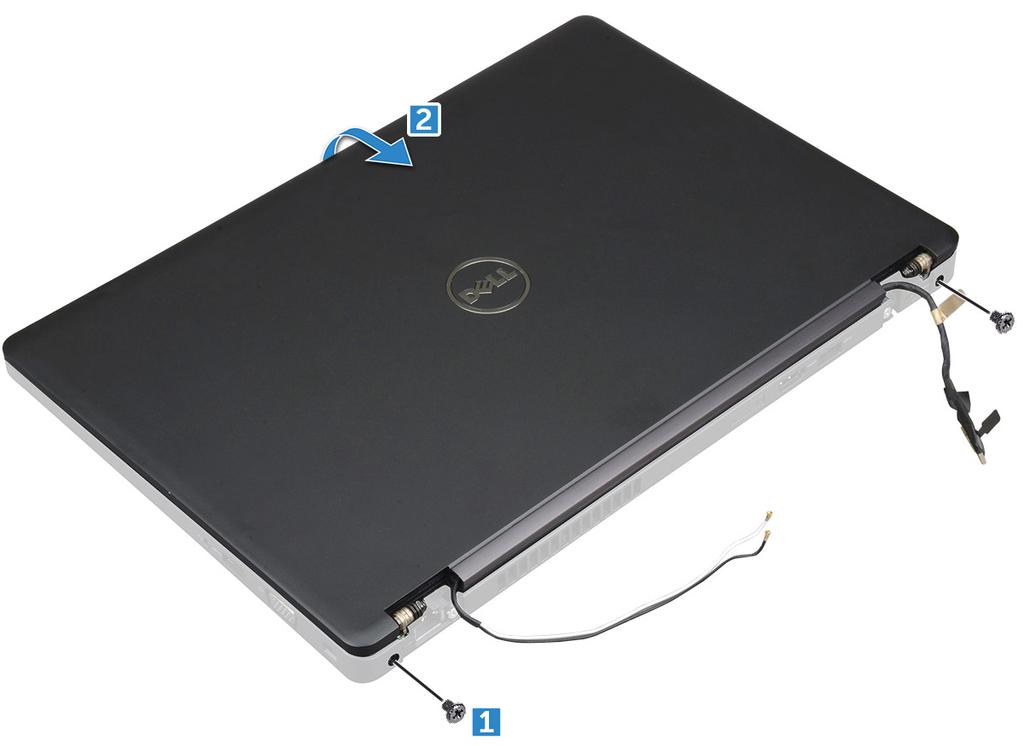

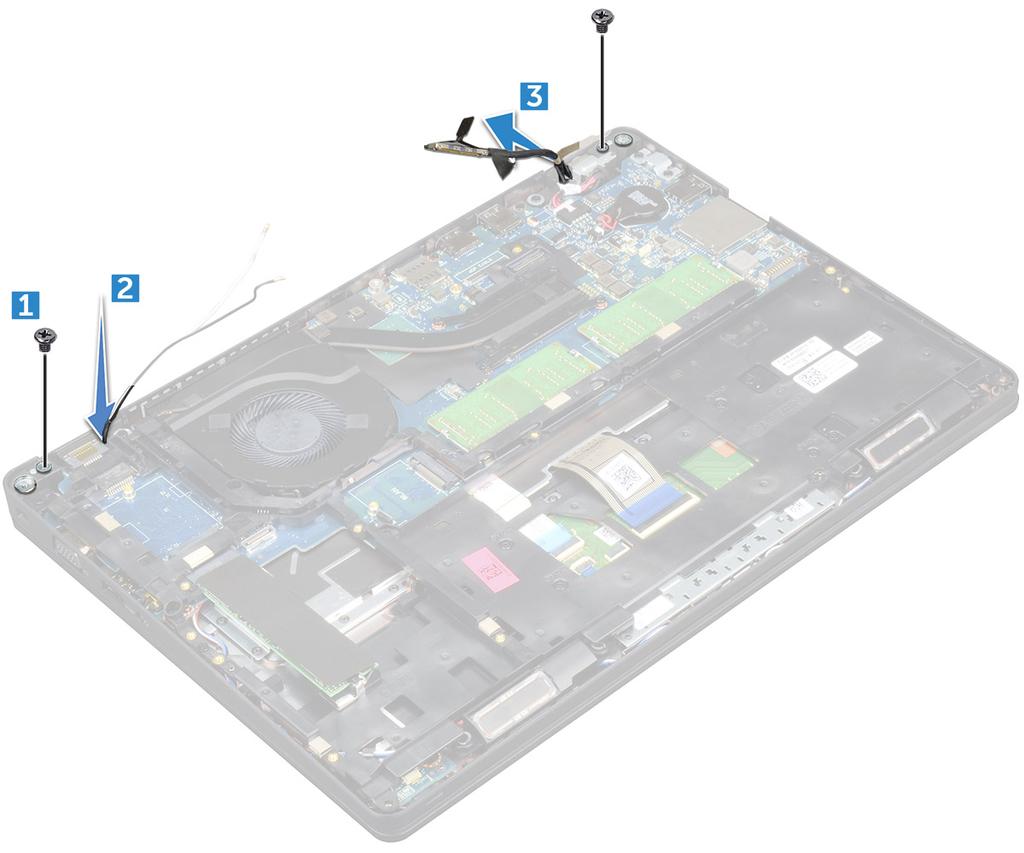

45 5 Vänd datorn upp och ned. 6 Ta bort bildskärmsenheten. a Ta bort skruvarna som håller fast bildskärmsenheten i datorn [1]. b Öppna bildskärmen [2]. Ta bort och installera komponenter 45

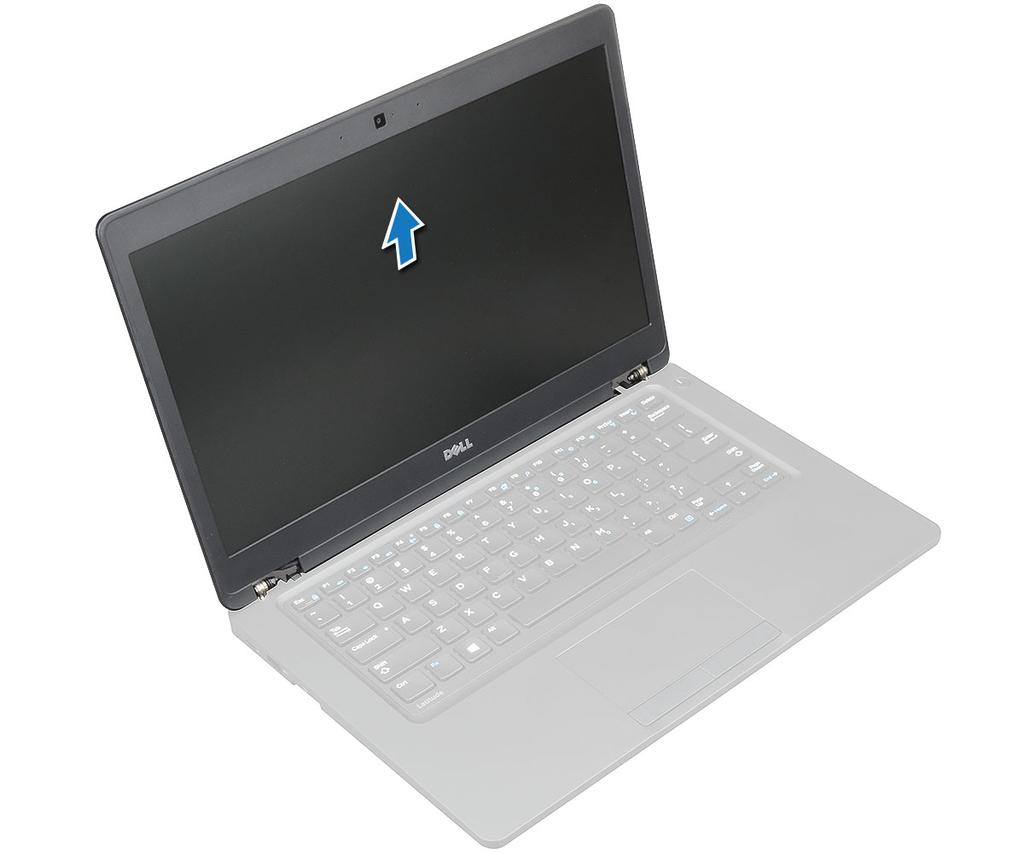

46 c Lyft bildskärmsenheten från datorn. 46 Ta bort och installera komponenter

47 GUID-D1C96DB DCAB839B9 Installera bildskärmsenheten 1 Placera chassit på kanten av en plan yta. 2 Rikta in bildskärmsmonteringen mot skruvhållarna på datorn. 3 Dra åt M2 5-skruvarna som håller fast bildskärmsenheten vid datorn. 4 Anslut bildskärmskabeln till uttag på moderkortet. 5 Sätt fast metallfästet som ska hålla fast bildskärmskabeln. 6 Dra åt M2 5-skruvarna som håller fast bildskärmskabeln. 7 Dra WLAN- och WWAN-kablarna genom kabelkanalerna. 8 Installera: a b c d e f kåpan för bildskärmsgångjärnen hårddiskenhet (tillval) WLAN-kort WWAN-kort (tillval) batteriet kåpan 9 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 47

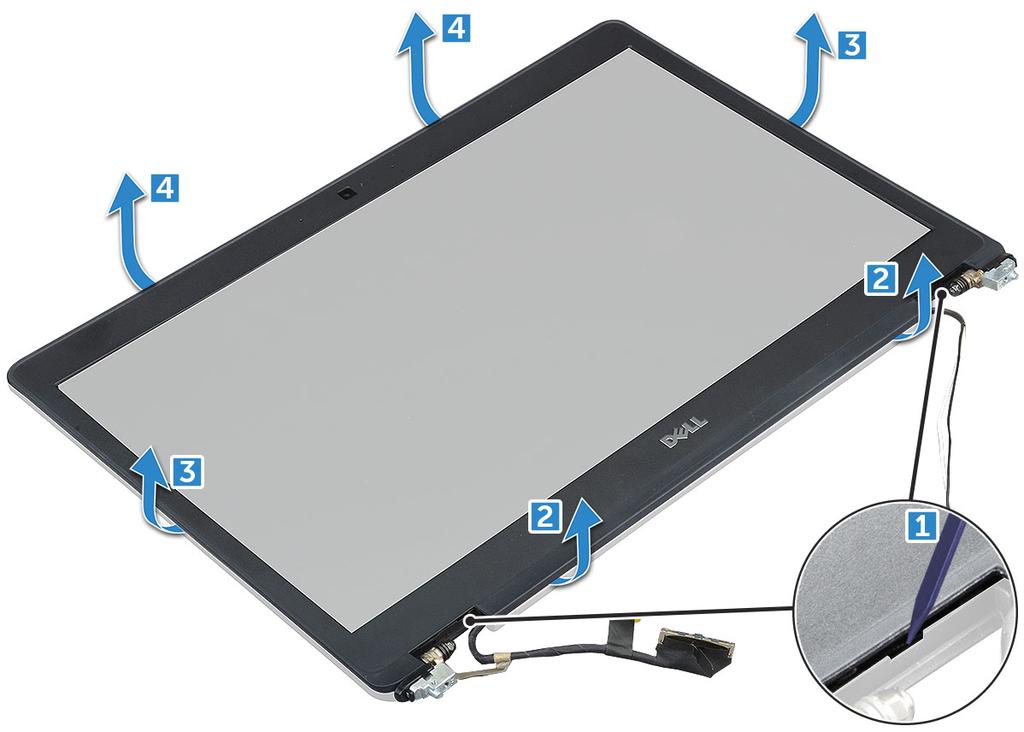

48 GUID-00515E4D-657E-4F38-9C17-9C710680C719 Bildskärmsram GUID-2749E8CA-36DC-4A9D-B7A5-D048FDF23728 Ta bort bildskärmsramen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f kåpan batteriet kåpan för bildskärmsgångjärnen WLAN-kort WWAN-kort (tillval) bildskärmsenhet 3 Ta bort bildskärmsramen så här: a Bänd bort bildskärmsramen längst ned på bildskärmen [1]. b Lyft bort bildskärmsramen så att den lossnar [2]. c Bänd bort kanterna på sidan av bildskärmen för att lossa bildskärmsramen [3, 4]. VIKTIGT!: Självhäftningen som används på LCD-ramen för att försegla den på LCD-skärmen gör det svårt att ta bort ramen eftersom häftningen är mycket stark och tenderar att fastna på LCD-delen och kan lösgöra lagren från varandra eller spräcka glaset när du försöker bända isär de två delarna. 48 Ta bort och installera komponenter

49 GUID-5D225F7A-884D-4D93-91E9-9BD1AF7B9919 Installera bildskärmsramen 1 Placera bildskärmsramen på bildskärmsmonteringen. OBS: Ta bort skyddet på tejpen på LCD-ramen innan du placerar den på skärmmonteringen. 2 Börja med det övre hörnet och tryck på bildskärmsramen, fortsätt runt hela ramen tills den snäpper på plats på bildskärmsmonteringen. 3 Installera: a b c d e f bildskärmsenhet kåpan för bildskärmsgångjärnen WWAN-kort (tillval) WLAN-kort batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. GUID F7EB B-73C01746EBDD Kåpan för bildskärmsgångjärnen GUID-9CFFFF9B-DA11-4D FC5 Ta bort kåpan för bildskärmsgångjärnen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b kåpan batteriet 3 Så här tar du bort kåpan för bildskärmsgångjärnen: a Ta bort -skruven som håller fast kåpan för bildskärmsgångjärnet i chassit [1]. b Ta bort kåpan för bildskärmsgångjärnen från bildskärmsgångjärnet [2]. c Upprepa stegen a och b för att ta bort den andra kåpan för bildskärmsgångjärnen. Ta bort och installera komponenter 49

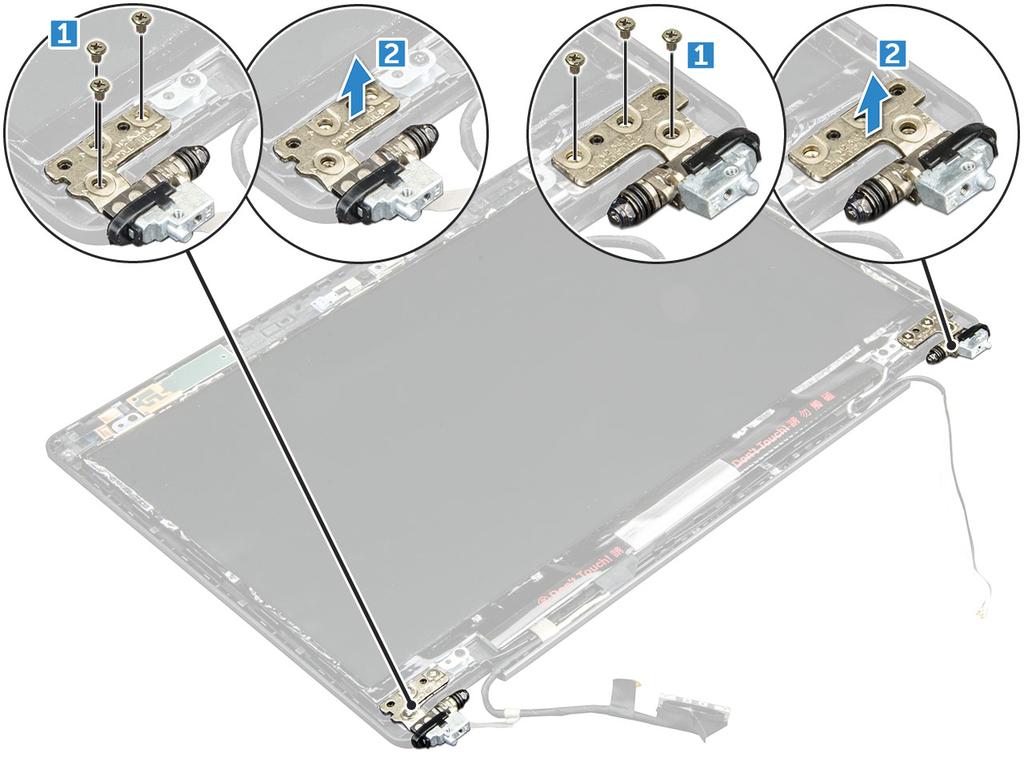

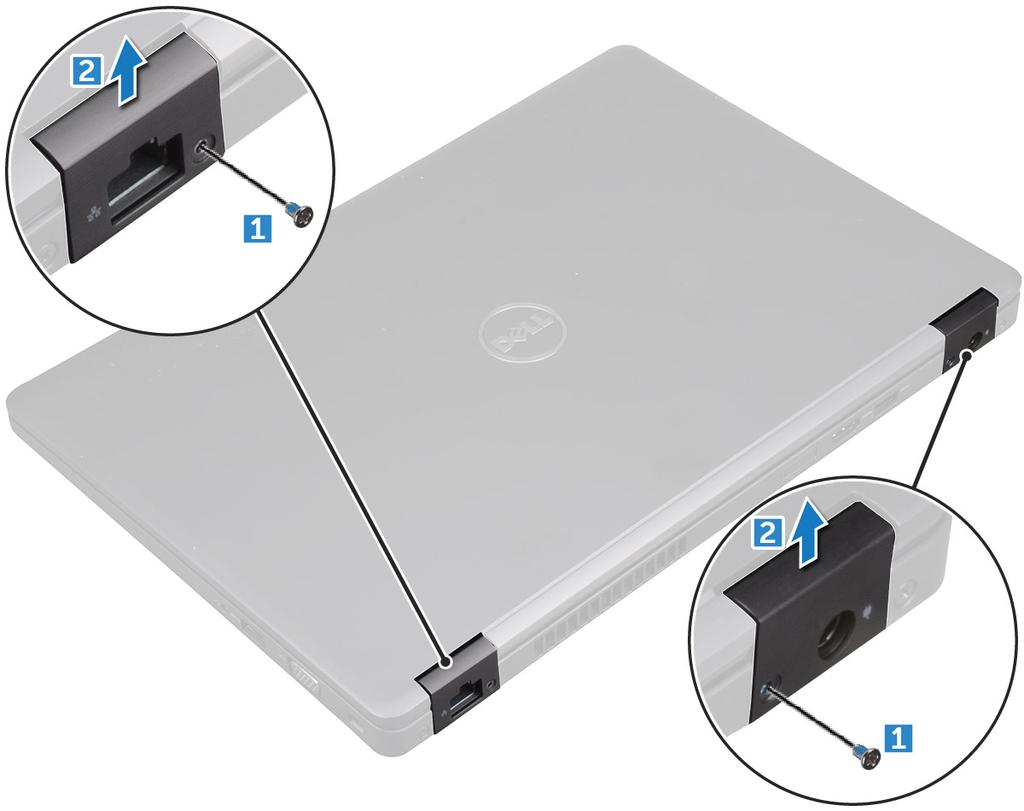

50 GUID-125D6328-F B-B54B F1D79 Installera kåpan för bildskärmsgångjärnen 1 Placera kåpan för bildskärmsgångjärnen på bildskärmsgångjärnen. 2 Dra åt -skruven som håller fast kåpan för bildskärmsgångjärnen på bildskärmsgångjärnet. 3 Upprepa steg 1 och steg 2 för att installera den andra kåpan för bildskärmsgångjärnen. 4 Installera: a b batteriet kåpan 5 Följ anvisningarna i När du har arbetat inuti datorn. GUID-D0DF1B3A-887B-49C0-A3C3-0FAC4F2797F4 Bildskärmsgångjärnen GUID-71C455F5-B BAFF F6E7B7 Ta bort bildskärmsgångjärnet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a kåpan 50 Ta bort och installera komponenter

51 b c d e f g batteriet WWAN-kort (tillval) WLAN-kort kåpan för bildskärmsgångjärnen bildskärmsenhet bildskärmsramen 3 Så här tar du bort bildskärmsgångjärnet: a Ta bort M2,5 3-skruvarna som håller fast bildskärmens gångjärn vid bildskärmsenheten [1]. b Lyft bort bildskärmsgångjärnet från bildskärmsenheten [2]. c Upprepa stegen a och b för att ta bort det andra bildskärmsgångjärnet. GUID-8E D9B3-4CE7-A24A-B67CADBFCD74 Installera bildskärmsgångjärnen 1 Placera bildskärmsgångjärnet på bildskärmsenheten. 2 Dra åt M2,5 3-skruvarna som håller fast bildskärmsgångjärnet i bildskärmsenheten. 3 Upprepa steg 1 och steg 2 för att installera det andra bildskärmsgångjärnet. 4 Installera: a b c d e f bildskärmsramen bildskärmsenhet WLAN-kort WWAN-kort (tillval) batteriet kåpan Ta bort och installera komponenter 51

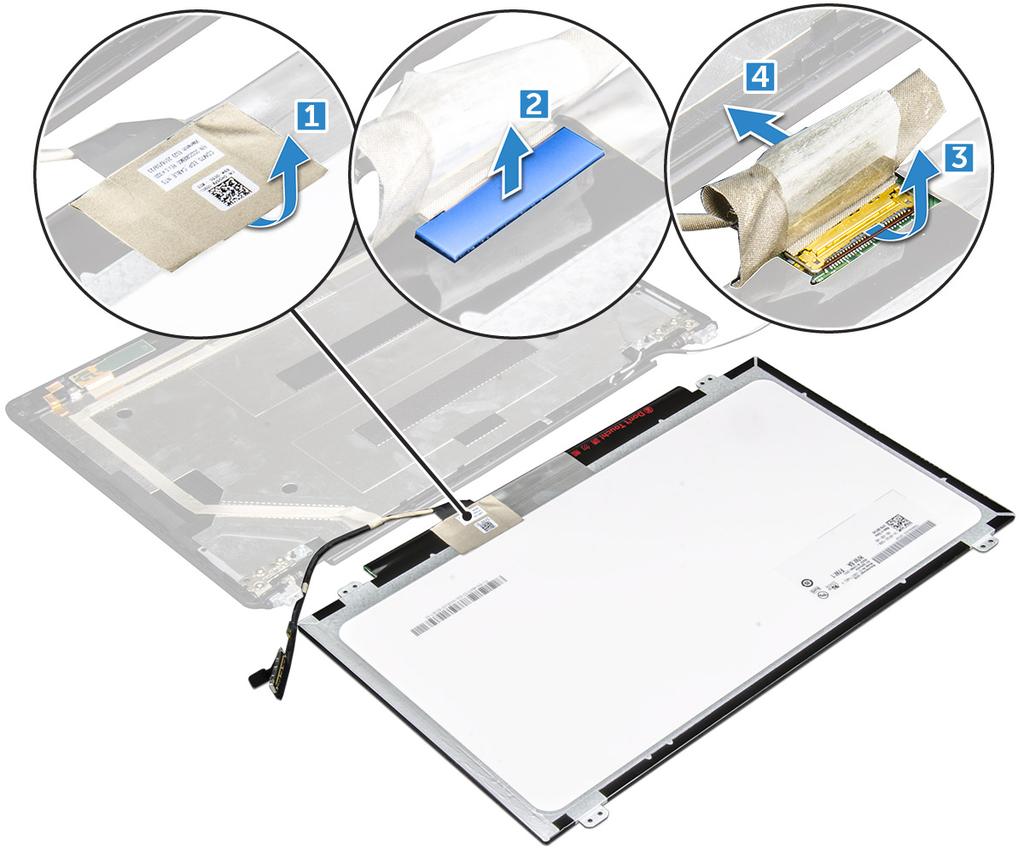

52 5 Följ anvisningarna i När du har arbetat inuti datorn. GUID-E0788C61-C654-46B3-8D FA8111 Bildskärmspanelen GUID-60CBAE29-E808-43C9-AE B992 Ta bort bildskärmspanelen 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g kåpan batteriet WWAN-kort (tillval) WLAN-kort kåpan för bildskärmsgångjärnen bildskärmsenhet bildskärmsramen 3 Ta bort M2 3-skruvarna som håller fast bildskärmspanelen i bildskärmsenheten [1] och lyft upp bildskärmspanelen och vänd den upp och ned för att komma åt edp-kabeln [2]. 4 Så tar du bort bildskärmsmonteringen: a Ta bort tejpen [1]. b Dra bort den blå tejpen som håller fast edp-kabeln [2]. c Lyft upp spärren och koppla bort edp-kabeln från kontakten på bildskärmspanelen [3] [4]. 52 Ta bort och installera komponenter

53 GUID-ADE C-8916-CF6EADF44671 Installera bildskärmspanelen 1 Anslut edp-kabeln till kontakten och fäst den blå tejpen. 2 Sätt fast tejpen som håller fast edp-kabeln. 3 Sätt tillbaka bildskärmspanelen så att den är inriktad med skruvhållarna på bildskärmsenheten. 4 Dra åt M2 3-skruvarna som håller fast bildskärmspanelen i bildskärmsenheten. 5 Installera: a b c d e f g bildskärmsramen bildskärmsenhet WWAN-kort (tillval) WLAN-kort kåpan för bildskärmsgångjärnen batteriet kåpan 6 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 53

54 GUID-8740CA C5F-7EA3B edp-kabel GUID-19C24ABC-D91C-4E63-BD94-61CA73055FB1 Ta bort edp-kabeln 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g h i kåpan batteriet WLAN-kort WWAN-kort (tillval) kåpan för bildskärmsgångjärnen bildskärmsenhet bildskärmsramen gångjärnsskydd bildskärmspanel 3 Koppla bort edp-kabeln från kameran. 4 Lossa edp-kabeln från tejpen för att ta bort den från bildskärmen. 54 Ta bort och installera komponenter

55 GUID-D396F6F EF9-97B9-A748E31E9A99 Installera edp-kabeln 1 Anslut edp-kabeln till bildskärmspanelen och anslut till kameran. 2 Installera: a b c d e f g h i bildskärmspanel gångjärnsskydd bildskärmsramen bildskärmsenhet kåpan för bildskärmsgångjärnen WLAN-kort WWAN-kort (tillval) batteriet kåpan 3 Följ anvisningarna i När du har arbetat inuti datorn. GUID-9CEB68C0-F0D A DAAA0CA7 Bildskärmens bakre höljesmontering GUID-7D3D40A1-26A7-4C27-9FF1-93B9BBF3E51B Ta bort det bakre skärmhöljet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g h i j kåpan batteriet WLAN WWAN-kort (tillval) kåpan för bildskärmsgångjärnen bildskärmsenhet bildskärmsramen bildskärmspanel edp-kabel kamera Ta bort och installera komponenter 55

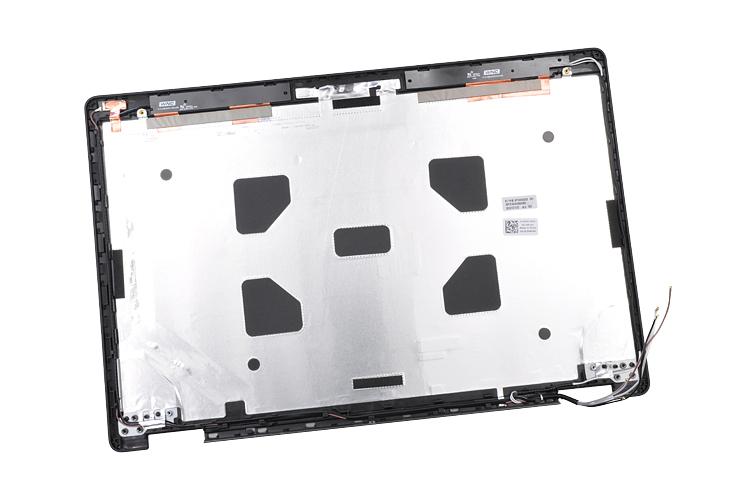

56 Det bakre skärmhöljet är den komponent som återstår när du har tagit bort alla komponenter. GUID-CDC E3F-449F-BA72-6F5F0A09F633 Installera det bakre skärmhöljet 1 Placera det bakre skärmhöljet på en plan yta. 2 Installera: a b c d e f g h i j kamera edp-kabel bildskärmspanel bildskärmsramen bildskärmsenhet kåpan för bildskärmsgångjärnen WWAN-kort (tillval) WLAN batteriet kåpan 3 Följ anvisningarna i När du har arbetat inuti datorn. GUID-B2F0CB60-3ABC B-5FAA7A1515DC Kamera GUID-BD74F948-F429-44C5-9E48-8A71BF132A15 Ta bort kameran 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g kåpan batteriet WWAN-kort (tillval) WLAN-kort kåpan för bildskärmsgångjärnen bildskärmsenhet bildskärmsramen 56 Ta bort och installera komponenter

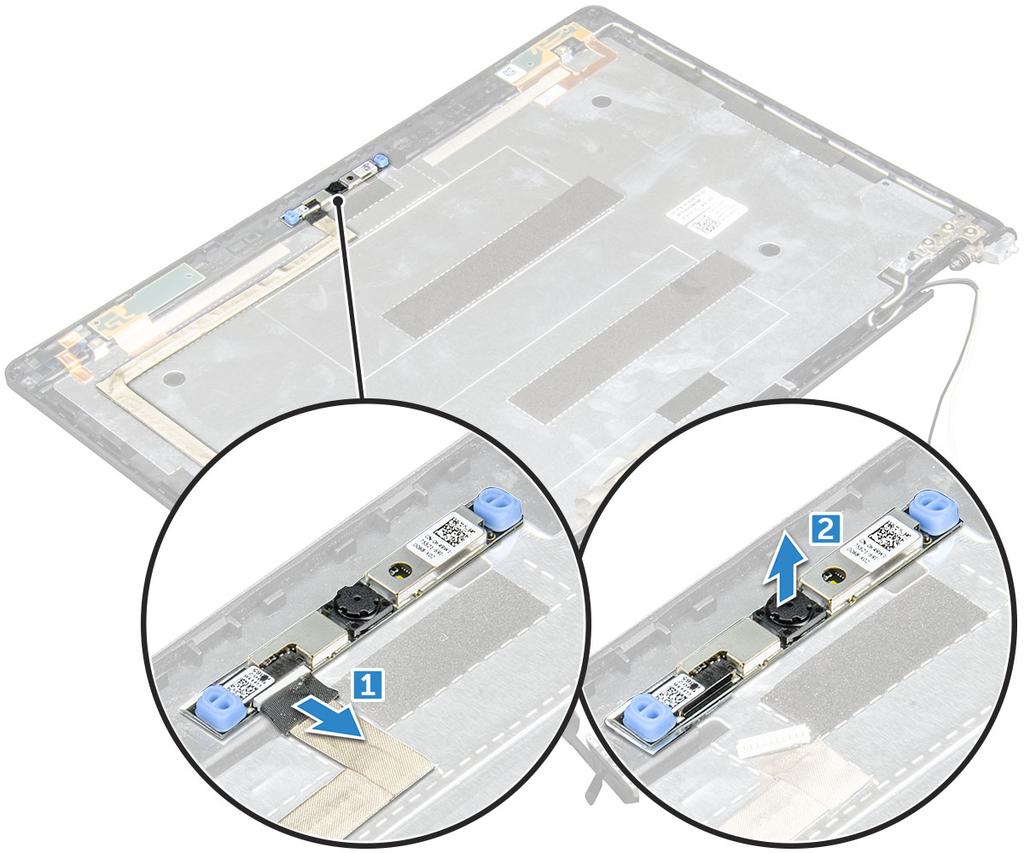

57 h bildskärmspanel 3 Så tar du bort kameran: a Koppla bort kamerakabeln från kontakten [1]. b Lyft bort kameran från bildskärmen [2]. OBS: Följande procedur gäller endast om din dator är en modell utan pekskärm. GUID-27E5B5B8-7D94-445F-897F-27BC6DEE5195 Installera kameran 1 För in kameran i facket på bildskärmsmonteringen. 2 Anslut kamerakabeln på kontakten. 3 Installera: a b c d e f g h bildskärmspanel bildskärmsramen bildskärmsenhet kåpan för bildskärmsgångjärnen WWAN-kort (tillval) WLAN-kort batteriet kåpan 4 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 57

58 GUID-10F03BEB-3EAC EB-E15AEEA0E7ED Handledsstöd GUID-333E0689-ABD E E2 Ta bort handledsstödet 1 Följ anvisningarna i Innan du arbetar inuti datorn. 2 Ta bort: a b c d e f g h i j k l m n kåpan batteriet kåpan för bildskärmsgångjärnen WLAN-kort WWAN-kort (tillval) hårddiskenhet (tillval) SSD-kort minnesmodul knappcellsbatteri systemfläkten Ta bort bildskärmsenhet chassiram moderkort 3 Handledsstödet är den komponent som finns kvar efter att du har tagit bort alla komponenter. 58 Ta bort och installera komponenter

59 GUID-0399DF88-A0DD-4FD3-9B3E-0C6569FE20D5 Installera handledsstödet 1 Placera handledsstödet på en plan yta. 2 Installera: a b c d e f g h i j k l m n moderkort chassiram systemfläkten Installera bildskärmsenhet hårddiskenhet (tillval) knappcellsbatteri minnesmodul SSD-kort WWAN-kort (tillval) WLAN-kort hårddiskenhet (tillval) batteriet kåpan 3 Följ anvisningarna i När du har arbetat inuti datorn. Ta bort och installera komponenter 59

60 GUID-617F14A7-C84C-4DF9-A370-B Teknik och komponenter GUID-64D336DF-93C0-40E8-92DD-BDC19B Nätadapter Den här bärbara datorn levereras med en cylinder på 7,4 mm på 65 W eller 90 W. VARNING: När du kopplar bort nätadapterkabeln från den bärbara datorn ska du hålla tag i kontakten, inte i sladden, och dra ut den försiktigt men bestämt så att sladden inte skadas. VARNING: Nätadaptern är kompatibel med eluttag i hela världen. Eluttag och elkontakter kan dock se olika ut i olika länder. Om du använder felaktiga sladdar eller kopplar sladdar eller kontaktdosor på fel sätt, kan brand uppstå eller utrustningen skadas. GUID-E0457AC6-2F91-4E6C-BDCD A23A50 Processorer De bärbara datorerna Latitude 5480 levereras med följande processorer: Intel Core i3-7100u (3 MB cacheminne, upp till 2,4 GHz), dubbla kärnor Intel Core i5-7200u (3 MB cacheminne, upp till 3,1 GHz), dubbla kärnor Intel Core i5-7300u (3 MB cacheminne, upp till 3,5 GHz), vpro, dubbla kärnor Intel Core i7-7600u (4 MB cacheminne, upp till 3,9 GHz), vpro, dubbla kärnor Intel Core i5-7300hq (6 MB cacheminne, upp till 3,5 GHz), fyra kärnor, 35 W CTDP Intel Core i5-7440hq (6 MB cacheminne, upp till 3,8 GHz), fyra kärnor, 35 W CTDP Intel Core i7-7820hq (8 MB cacheminne, upp till 3,9 GHz), fyra kärnor, 35 W CTDP Intel Core i5-6200u (3 MB cacheminne, upp till 2,3 GHz), dubbla kärnor Intel Core i5-6300u (3 MB cacheminne, upp till 2,4 GHz), vpro, dubbla kärnor Intel Core i7-6600u (4 MB cacheminne, upp till 2,6 GHz), vpro, dubbla kärnor Intel Core i5-6440hq (6 MB cacheminne, upp till 2,6 GHz), vpro, fyra kärnor OBS: Klockhastigheten och prestanda varierar beroende på arbetsbelastning och andra variabler. GUID-0C65CB59-FEE1-4CF7-B418-1AF7C7136FD6 Skylake processor Intel Skylake är uppföljaren till processorn Intel Broadwell. Det är en ny mikroarkitekturdesign där en befintlig processteknik används. Den kommer att kallas 6:e generationens Intel Core. Liksom Broadwell finns Skylake i fyra varianter med suffixen SKL-Y, SKL-H och SKL-U. Skylake omfattar även processorerna Core i7, i5, i3, Pentium och Celeron. 60 Teknik och komponenter

61 Processorns prestandaegenskaper Följande tabell illustrerar tillgänglig prestanda för varje Skylake-suffix. Tabell 2. Specifikationer för Skylake Processor antal Cache Nej. kärnor/ antal trådar Ström Minnestyp Grafik Intel Core i5-6200u (dubbla kärnor, 2,3 GHz, 15 W) Intel Core i5-6300u (dubbla kärnor, 2,4 GHz, 15 W) vpro Intel Core i7-6600u (dubbla kärnor, 2,6 GHz, 15 W) vpro Intel Core i5-6440hq (fyra kärnor, 2,6 GHz, ctdp 35 W) vpro 3 MB 2/4 15 W DDR Intel HD-grafik MB 2/4 15 W DDR Intel HD-grafik MB 2/4 15 W DDR Intel HD-grafik MB 4/4 35 W DDR Intel HD-grafik 630 GUID-6F1AEE6A-6E9B-4D1F-BE74-CCD0AE4DC3AE Kaby Lake 7:e generationens Intel Core processorer Serien med 7:e generationens Intel Core processorer (Kaby Lake) är uppföljaren till 6:e generationens processorer (Sky Lake). De viktigaste funktionerna: Intel 14nm Manufacturing Process Technology (tillverkade med Intels 14 nm-teknik) Intel Turbo Boost Technology Intel Hyper Threading Technology (Intel hypertrådteknik) Intel Built-in Visuals (Intels inbyggda bildfunktioner) Intel HD-grafik utmärkta videor, redigering av de minsta detaljerna i videorna Intel Quick Sync Video utmärkt videokonferensfunktion, snabb videoredigering Intel Clear Video HD förbättring av den visuella kvaliteten och färgåtergivningen för HD-uppspelning och uppslukande webbsurfning Inbyggd minnesstyrenhet Tillval: Intel vpro teknik (på i5/i7) med Active Management Technology 11.6 Intel Rapid Storage Technology Tabell 3. Specifikationer för Kaby Lake Processor antal Klockhast ighet Cache Nej. kärnor/ antal trådar Ström Minnestyp Grafik Intel Core i3-7100u (3 MB cacheminne, upp till 2,4 GHz), dubbla kärnor Intel Core i5-7200u (3 MB cacheminne, upp till 3,1 GHz), dubbla kärnor 2,4 GHz 3 MB 2/4 15 W DDR Intel HD-grafik 620 2,5 GHz 3 MB 2/4 15 W DDR Intel HD-grafik 620 Teknik och komponenter 61

62 Processor antal Klockhast ighet Cache Nej. kärnor/ antal trådar Ström Minnestyp Grafik Intel Core i5-7300u (3 MB cacheminne, upp till 3,5 GHz), vpro, dubbla kärnor Intel Core i7-7600u (4 MB cacheminne, upp till 3,9 GHz), vpro, dubbla kärnor 2,6 GHz 3 MB 2/4 15 W DDR Intel HD-grafik 620 2,8 GHz 4 MB 2/4 15 W DDR Intel HD-grafik 620 Intel Core i5-7300hq (6 MB cacheminne, upp till 3,5 GHz), fyra kärnor, 35 W CTDP Intel Core i5-7440hq (6 MB cacheminne, upp till 3,8 GHz), fyra kärnor, 35 W CTDP Intel Core i7-7820hq (8 MB cacheminne, upp till 3,9 GHz), fyra kärnor, 35 W CTDP 2,5 GHz 6 MB 4/4 35 W DDR4-2133; DDR ,8 GHz 6 MB 4/4 35 W DDR4-2133; DDR ,9 GHz 8 MB 4/4 35 W DDR4-2133; DDR Intel HD-grafik 630 Intel HD-grafik 630 Intel HD-grafik 630 GUID-EFCD968F-DB30-401A-8F BC Identifiera processorer i Windows 10 1 Tryck på Sök på Internet och Windows. 2 Skriv Device Manager. 3 Tryck på Processor. Processorinformation visas. GUID-E32431F6-39F9-4D1F-A700-FEF62874C357 Verifierar processoranvändningen i Aktivitetshanteraren 1 Högerklicka på aktivitetsfältet. 2 Välj Starta Aktivitetshanteraren. Fönstret Aktivitetshanteraren visas. 3 Tryck på fliken Prestanda i fönstret Aktivitetshanteraren. Processorernas prestandadetaljer visas. 62 Teknik och komponenter

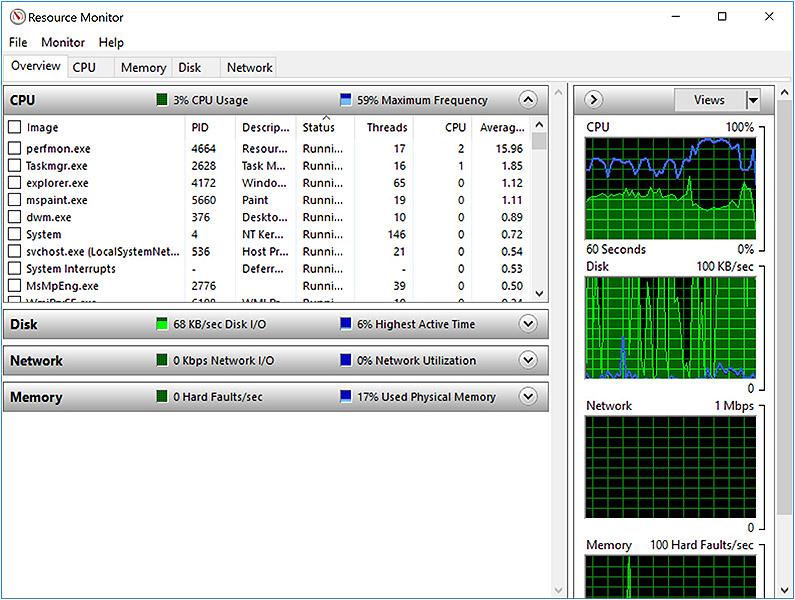

63 GUID-9A3C418D AFE2-28F5D8681FF6 Verifierar processoranvändningen i Resursövervakaren 1 Högerklicka på aktivitetsfältet. 2 Välj Starta Aktivitetshanteraren. Fönstret Aktivitetshanteraren visas. 3 Tryck på fliken Prestanda i fönstret Aktivitetshanteraren. Processorernas prestandadetaljer visas. 4 Klicka på Öppna Resursövervakaren. GUID-BE0D416D-CDF7-42FE-8A13-4AA7ABBFAA5D Kretsuppsättningar Alla bärbara datorer kommunicerar med processorn via kretsuppsättningen. Den här bärbara datorn levereras med Intel Mobile CM238. GUID-124C5790-2CB1-4F17-88F0-0EDC2450A914 Drivrutiner för Intel kretsuppsättningar Kontrollera om drivrutinerna för Intel kretsuppsättningar redan är installerade i den bärbara datorn. Teknik och komponenter 63

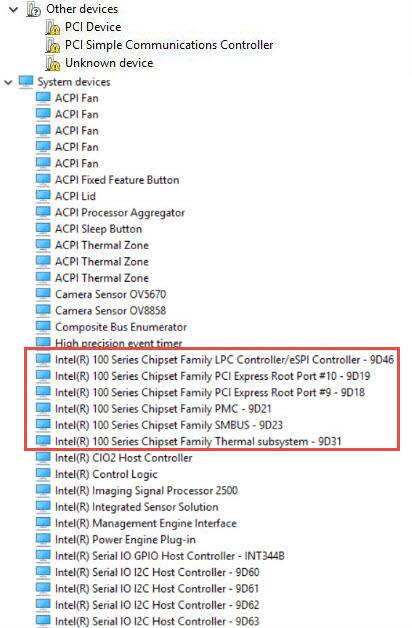

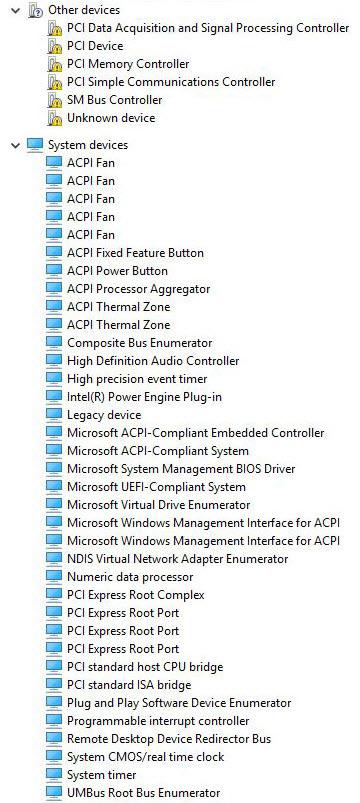

64 Tabell 4. Drivrutiner för Intel kretsuppsättningar Före installation Efter installation GUID-DDD9092E-BE45-4BAE-B1B4-ED DCD Hämta drivrutinen för kretsuppsättning 1 Starta den bärbara datorn. 2 Gå till Dell.com/support. 3 Klicka på Product Support (Produktsupport), ange servicenumret för din bärbara dator och klicka på Submit (Skicka). OBS: Om du inte har servicenumret, använd automatisk identifiering eller slå upp din bärbara dator manuellt. 4 Klicka på Drivers and Downloads (drivrutiner och hämtningar). 5 Välj det operativsystem som är installerat på den bärbara datorn. 6 Bläddra nedför sidan, expandera Chipset (Kretsuppsättning), och välj drivrutin för kretsuppsättningen. 7 Tryck på Download file (Hämta fil) för att ladda ner den senaste versionen av drivrutinen för kretsuppsättningen till din surfplatta. 8 Navigera till mappen där du sparade drivrutinfilen när hämtningen är klar. 9 Dubbelklicka på ikonen för drivrutinen och följ anvisningarna på skärmen. GUID-06B68D FDE-A7CA-7C7B4A0C7915 Identifiera kretsuppsättningen i Enhetshanteraren i Windows 10 1 Högerklicka på startmenyn. 2 Klicka på Enhetshanteraren. 3 Expandera Systemenheter och sök efter kretsuppsättningen. 64 Teknik och komponenter

65 GUID AE-E36D F-3236FBB2595A Grafikalternativ Den här bärbara datorn levereras med följande alternativ för grafikkretsuppsättningen: Intel HD-grafik 620 Intel HD-grafik 630 NVIDIA GeForce 930MX (64-bitars) NVIDIA GeForce 940MX (64-bitars) GUID-C92029B1-5DE9-46B0-A5CB-B175AD80A70E Drivrutiner för Intel HD-grafik Kontrollera om drivrutinerna för Intel HD-grafik redan är installerade i den bärbara datorn. Tabell 5. Drivrutiner för Intel HD-grafik Före installation Efter installation GUID-6E8E3CB8-E A-975F-90DF0C9EE742 Hämta drivrutiner 1 Slå på surfplattan. 2 Gå till Dell.com/support. Teknik och komponenter 65

66 3 Klicka på Product Support (produktsupport), ange servicenumret för surfplattan och klicka sedan på Submit (skicka). OBS: Om du inte har servicenumret använder du funktionen för automatisk identifiering eller slår upp modellen för din surfplatta manuellt. 4 Klicka på Drivers and Downloads (drivrutiner och hämtningar). 5 Välj det operativsystem som är installerat på surfplattan. 6 Bläddra nedåt på sidan och välj den drivrutin som ska installeras. 7 Tryck på Download File (hämta fil) för att ladda ner drivrutinen för dinsurfplatta. 8 Navigera till mappen där du sparade drivrutinfilen när hämtningen är klar. 9 Dubbelklicka på ikonen för drivrutinsfilen och följ anvisningarna på skärmen. GUID-F4ECF473-3CFE B E563377E Visningsalternativ Den här bärbara datorn har följande bildskärmsalternativ: 14,0-tums HD-skärm med antireflexbehandling ( ) 14,0-tums FHD-skärm med antireflexbehandling ( ) 14,0-tums FHD-skärm med pekfunktion ( ) GUID-6D580E34-A5F4-440D-AE6C-21A62D1735D4 Identifiera bildskärmsadapter 1 Högerklicka på startmenyn. 2 Klicka på Enhetshanteraren. 3 Expandera bildskärmskort. Bildskärmsadaptrar visas. GUID-3E881A35-C BDDB-7DADD96510FC Ändra skärmupplösning 1 Högerklicka på skrivbordet och markera Bildskärmsinställningar. 2 Tryck eller klicka på Display Settings (bildskärmsinställningar). Inställningsfönstret visas. 3 Rulla nedåt och välj Advanced Display Settings (avancerade bildskärmsinställningar). De avancerade inställningarna visas. 4 Välj den upplösning som krävs från listrutan och klicka på Verkställ. 66 Teknik och komponenter

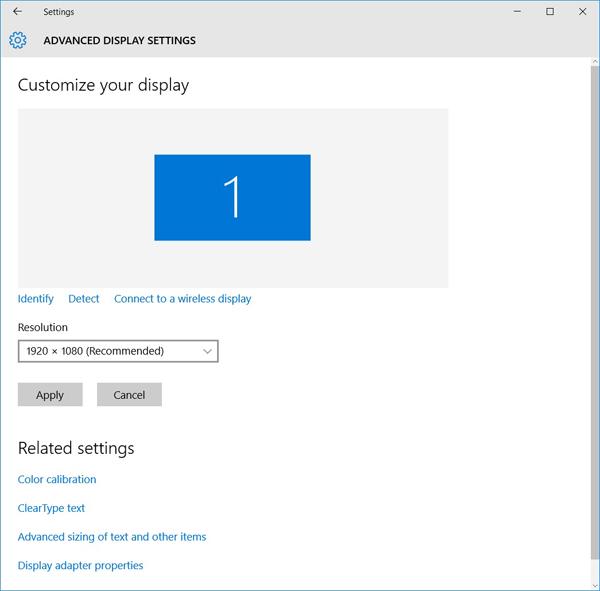

67 GUID-56B4E8B9-49F AE03-62C2C7FB5BF7 Rotera bildskärmen 1 Högerklicka på skrivbordet. En undermeny visas. 2 Välj Graphic Options (grafikalternativ) > Rotation och välj något av följande: Vrid till Normal Vrid till 90 grader Vrid till 180 grader Vrid till 270 grader OBS: Skärmen kan även roteras med hjälp av följande tangentkombinationer: Ctrl + Alt + uppåtpil (Rotera till normal) Högerpil (Rotera 90 grader) Nedåtpil (Rotera 180 grader) Vänsterpil (Rotera 270 grader) GUID-CC AE C1-FE37520CEFB4 Justera ljusstyrkan i Windows 10 Så aktiverar eller inaktiverar du automatisk justering av skärmens ljusstyrka: 1 Svep inåt från den högra kanten för att öppna Åtgärdscenter. 2 Tryck eller klicka på All Settings (alla inställningar) > System > Display (Bildskärm). 3 Använd skjutreglaget Justera skärmens ljusstyrka automatiskt för att aktivera eller inaktivera automatisk justering av ljusstyrka. OBS: Du kan även använda reglaget Ljusstyrkenivå för att justera ljusstyrkan manuellt. Teknik och komponenter 67

68 GUID-8C9E010E-E023-4B78-A8BF-B111C75934F1 Rengöring av bildskärmen 1 Kontrollera om det finns fläckar eller områden som måste rengöras. 2 Använd en mikrofiberduk för att avlägsna uppenbart damm och borsta försiktigt bort eventuella smutspartiklar. 3 Lämpliga rengöringssatser ska användas för rengöring och för att bevara skärmen i rent och ofördärvat skick. OBS: Spraya aldrig rengöringsmedel direkt på skärmen; spraya den på rengöringsduken. 4 Torka försiktigt av skärmen med cirkelrörelser. Tryck inte hårt på trasan. OBS: Tryck inte hårt och rör inte vid skärmen med fingrarna; annars kan det uppstå oljiga fingeravtryck och fläckar. OBS: Lämna inte vätska på skärmen. 5 Ta bort all överflödig fukt eftersom det kan skada skärmen. 6 Låt bildskärmen torka ordentligt innan du slår på den. 7 För fläckar som är svåra att ta bort ska du upprepa proceduren tills skärmen är ren. GUID-B5F217A0-6DB E92-5CB632B0CEDA Använda pekskärmen i Windows 10 Följ dessa steg för att aktivera eller avaktivera pekskärmen: 1 Högerklicka på startmenyn. 2 Välj Kontrollpanelen. 3 Tryck på Penna och inmatningsenheter i Kontrollpanelen. 4 Tryck på Peka-fliken. 5 Välj Use your finger as an input device (använd fingret som inmatningsenhet) för att aktivera pekskärmen. Avmarkera kryssrutan om du vill inaktivera pekskärmen. GUID-2F93D E3A-A6AC-8A29B00CF308 Ansluta till externa bildskärmsenheter Följ dessa steg för att ansluta den bärbara datorn till en extern bildskärmsenhet: 1 Kontrollera att den externa bildskärmen är påslagen och anslut bildskärmskabeln till en videoport på den bärbara datorn. 2 Tryck på Windows-logotyptangenten. 3 Välj ett av följande lägen: Endast PC-skärm Duplicera Utöka Endast Andra skärmen OBS: Mer information finns i dokumentet som levererades med bildskärmsenheten. 68 Teknik och komponenter

69 GUID-4D9244D1-DA54-474D-A809-BFBA2666AE36 Realtek ALC3246 Waves MaxxAudio Pro-styrenhet Den här bärbara datorn levereras med integrerad Realtek ALC3246-CG Waves MaxxAudio Pro-styrenhet. Det är en högkvalitativ ljudcodec utformad för stationära och bärbara Windows datorer. GUID-87361D35-D5A AFA3-C8E9C5D00354 Hämta ljuddrivrutinen 1 Starta den bärbara datorn. 2 Gå till 3 Klicka på Produktsupport, ange servicenumret för din bärbara dator och klicka på Skicka. OBS: Om du inte har servicenumret, använd automatisk identifiering eller slå upp din bärbara dator manuellt. 4 Klicka på Drivers and Downloads (drivrutiner och hämtningar). 5 Välj det operativsystem som är installerat på den bärbara datorn. 6 Bläddra nedåt på sidan och expandera Audio. 7 Välj ljuddrivrutinen. 8 Tryck på Download file (Hämta fil) för att ladda ner den senaste versionen av drivrutinen för kretsuppsättningen till din surfplatta. 9 Navigera till mappen där du sparade ljuddrivrutinfilen när hämtningen är klar. 10 Dubbelklicka på ikonen för ljuddrivrutinen och följ anvisningarna på skärmen. GUID-B1CB8E86-CF54-4B95-B2ED CBF3FE Identifiera ljudstyrenheten i Windows 10 1 Svep från den högra kanten för att komma åt Action center (åtgärdscenter) och välj All Settings (alla inställningar). 2 Skriv Device Manager i sökrutan och välj Enhetshanteraren från den vänstra rutan. 3 Expandera Ljud-, video- och spelstyrenheter. Ljudstyrenheten visas. Tabell 6. Identifiera ljudstyrenheten i Windows 10 Före installation Efter installation GUID-A9FE3EC0-9C55-4A35-87CD-46F10BC4D3EE Ändra ljudinställningarna 1 Knacka eller tryck på Search the web and Windows (sök på webben och i Windows) och skriv Dell Audio. 2 Starta Dell Audio-verktyget från den vänstra rutan. Teknik och komponenter 69

70 GUID-EAB45037-B1F9-47D6-9C9A-78552BB289E9 WLAN-kort Den här bärbara datorn stöder följande alternativ: Qualcomm QCA61x4A QCA 2 2 AC med Bluetooth (ej vpro) Intel 8265 utan Bluetooth 2 2 AC utan Bluetooth (vpro-kapacitet)-fed Intel AC med Bluetooth (vpro-kapacitet) OBS: Qualcomm xxxxxx (till exempel: QCA61x4A) är en produkt som tillhör Qualcomm Technologies, Inc GUID-AE5C56D6-6BFC-4122-B8F5-7949DECCE094 Skärmalternativ för säker start Alternativ Secure Boot Enable Beskrivning Det här alternativet aktiverar eller inaktiverar funktionen för säker start. Disabled (inaktiverad) Enabled (aktiverad) Standardinställning: Enabled (aktiverad) Expert Key Management Här kan du manipulera databaserna för säkerhetsnyckeln endast om systemen står i Custom Mode (anpassat läge). Alternativet Enable Custom Mode (Aktivera anpassat läge) har avaktiverats som standard. Alternativen är: PK KEK db dbx Om Custom Mode (anpassat läge) aktiveras visas de relevanta alternativen för PK, KEK, db, och dbx. Alternativen är: Save to File (spara till fil) Sparar nyckeln till en fil som väljs av användaren Replace from File (ersätt från fil) ersätter den aktuella nyckeln med en nyckel från en fil som väljs av användaren Append from File (bifoga från fil) bifogar en nyckel till den aktuella databasen från en fil som väljs av användaren Delete (ta bort) tar bot nyckeln som har valts Reset All Keys (återställ alla nycklar) återställer till standardinställning Delete All Keys (ta bort alla nycklar) tar bort alla nycklar OBS: Om Custom Mode (anpassat läge) avaktiveras kommer alla ändringar som har gjorts att raderas och nycklarna återställs till standardinställningarna. 70 Teknik och komponenter

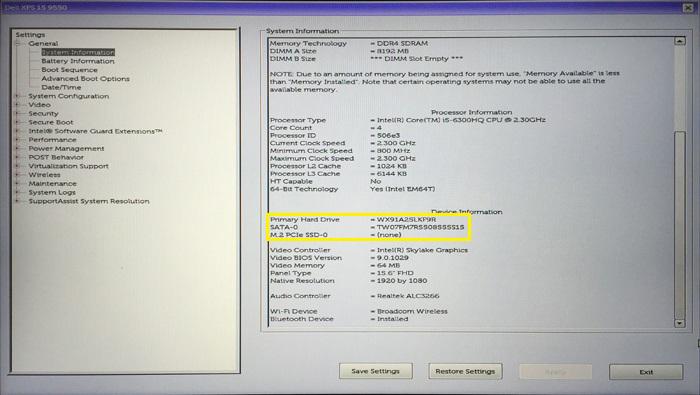

71 GUID-D6AEB E9-BCC F1 Hårddiskalternativ Den här bärbara datorn stöder standardhårddiskar, M.2 SATA SSD-hårddiskar och M.2 PCIe NVMe-enheter. GUID-B85F720D-DA0F-4DC7-9CDB-138ADA248A5A Identifiera hårddisken i Windows 10 1 Högerklicka på startmenyn 2 Välj Enhetshanteraren och expandera Hårddiskar. Hårddisken visas under Diskenheter. GUID-8EDF F1-438E-A080-D48FE8DF49ED Identifiera hårddisken i BIOS 1 Starta eller starta om systemet. 2 När Dell-logotypen visas gör du följande för att öppna BIOS-inställningsprogrammet: Med tangentbord Tryck på F2 tills du ser ett meddelande om att BIOS-inställningsprogrammet öppnas. Öppna menyn med startalternativ genom att trycka på F12. Hårddisken finns med under den Systeminformation under gruppen Allmänt. GUID-DA1C05F6-9DF5-434A-B510-A13DD61EB45A Kamerans funktioner Den här bärbara datorn levereras med en framåtvänd kamera med en bildupplösning på (maximalt). OBS: Kameran sitter högst upp i mitten av bildskärmen. OBS: Den bärbara datorn kan även levereras utan kamera. Teknik och komponenter 71

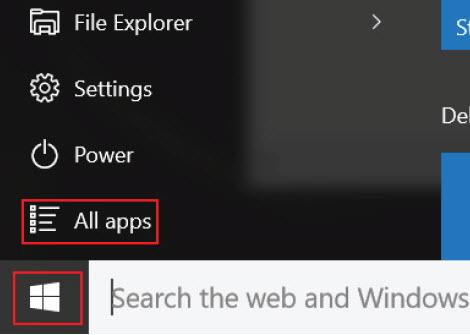

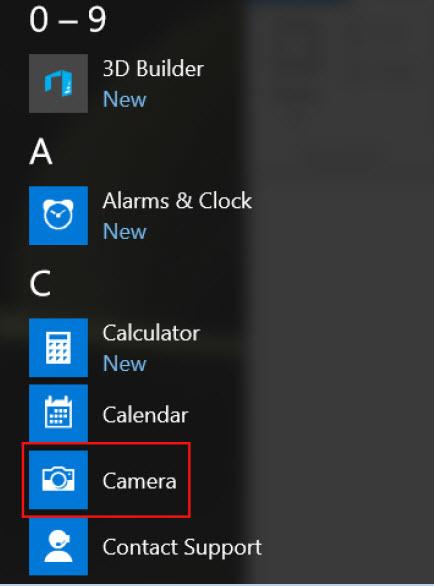

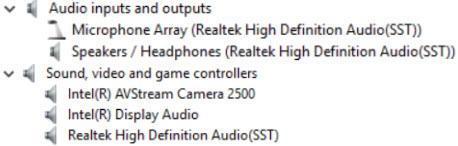

72 GUID-A6215D5F-80BB-462D-965F-F3C279A3F0E5 Identifiera kameran i Enhetshanteraren i Windows 10 1 I rutansök, skriv enhetshanterare, och tryck för att starta det. 2 Under Enhetshanteraren, expandera Bildenheter. GUID-82B1299E-E938-4DD E8875E1FD Starta kameran (Windows 7, 8.1 och 10) Om du vill starta kameran öppnar du ett program som använder kameran. Om du till exempel trycker på Skype-programvaran som medföljde den bärbara datorn, aktiveras kameran. På samma sätt aktiveras webbkameran om du chattar på internet och programmet begär åtkomst till webbkameran. GUID-23DAFF4B-30FA-4A9B-B980-5D9BE8F25640 Starta kameraappen 1 Tryck på Windows-knappen och välj All apps (Alla appar). 2 Välj Camera (kamera) från applistan. 72 Teknik och komponenter

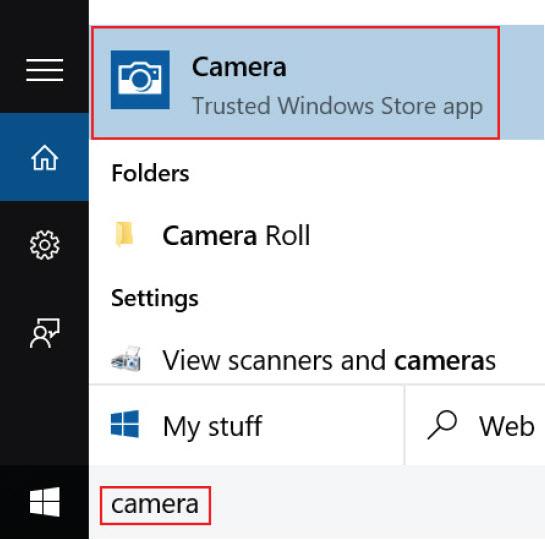

73 3 Om Camera (kamera)appen inte finns i applistan, sök efter den. GUID-0E282B32-C B6F F1E726 Minnesfunktioner Den här bärbara datorn stöder följande minsta minneskonfiguration: 4 GB och maximalt 32 GB DDR4-minne, upp till MHz (dubbla kärnor). 4 GB och maximalt 32 GB DDR4-minne, upp till MHz (fyra kärnor). OBS: Minnesmodulen i processorn med dubbla kärnor är märkt med kapaciteten MHz, men körs med kapaciteten MHz. Teknik och komponenter 73

74 GUID-EEBA8261-DD1A-4F4E-8965-BE41B24BB59A Kontrollera systemminnet i Windows 10 1 Klicka på startmenyn och välj Inställningar > System. 2 Under System, tryck på About (Om). GUID-96E6BE2C-DFCB B6B C1 Kontrollera systemets minne i systeminställningsprogrammet (BIOS) 1 Starta eller starta om systemet. 2 Utför följande åtgärder när Dell-logotypen visas Med tangentbord Tryck på F2 tills meddelandet Entering BIOS (öppnar BIOS) visas. Tryck på F12 för att öppna menyn med startalternativ. 3 I den vänstra rutan, välj Settings (Inställningar) > General (Allmänt) > System Information (Systeminformation), Minnesinformationen visas i den högra rutan. GUID-3A8FC41B-3D4B-46CA-BBFD-0DE4A33B89A0 Testa minnet med hjälp av epsa 1 Starta (eller starta om) datorn. 2 Tryck på F12 eller Fn + PWR om du vill anropa epsa-diagnostiken. PSA (Preboot System Assessment) startar på datorn. OBS: Om du väntar för länge och operativsystemets logotyp visas bör du vänta tills inloggningsskärmen/skrivbordet visas. Stäng av datorn och prova igen. Om testresultatet blir 25 fel eller färre löses alla problem automatiskt av RMT-grundfunktionen. Resultatet blir godkänt när felen har åtgärdats. Om testresultatet blir fel maskerar RMT-grundfunktionen alla trasiga minnesblock. Resultatet blir godkänt och minnet behöver inte bytas ut. Om testresultatet blir fler än 50 fel stoppas testet. Resultatet indikerar att minnet behöver bytas ut. GUID-93AA4CB1-4E D6D-1D832F Realtek HD-ljuddrivrutiner Kontrollera om för Realtek-ljuddrivrutinerna redan är installerade i den bärbara datorn. Tabell 7. Realtek HD-ljuddrivrutiner Före installation Efter installation 74 Teknik och komponenter

75 GUID A4A-4331-AB1E-BC Thunderbolt över Type-C Thunderbolt är ett fysiskt gränssnitt som gör det möjligt att överföra data, video, ljud och el via en och samma anslutning. Thunderboltkabeln kombinerar gränssnitten PCI Express (PCIe) och DisplayPort (DP) till en enda seriell signal och kan dessutom hantera likström. Thunderbolt 1 och Thunderbolt 2 använder samma kontakt som minidp (DisplayPort) för anslutning av kringutrustning, medan Thunderbolt 3 använder USB Type-C-kontakten. Figur 6. Thunderbolt 1 och Thunderbolt 3 1 Thunderbolt 1 och Thunderbolt 2 (med minidp-kontakt) 2 Thunderbolt 3 (med USB Type-C-kontakt) Thunderbolt 3 över Type-C Från och med Thunderbolt 3 finns även kompatibilitet med USB Type-C, vilket möjliggör överföringshastigheter på 40 Gbit/s. Du får en kompakt port som klarar allt den snabbaste och mest flexibla anslutningen hittills till dockningsstationer, skärmar eller datalagringsenheter som exempelvis externa hårddiskar. Thunderbolt 3 använder USB Type-C-porten för anslutning till den kringutrustning som stöds. 1 Thunderbolt 3 använder USB Type-C-kontakt och -kablar sparar plats och fungerar åt båda hållen 2 Thunderbolt 3 hanterar hastigheter på upp till 40 Gbit/s 3 DisplayPort 1.2 kompatibel med befintliga DisplayPort-bildskärmar, -enheter och -kablar 4 Strömförsörjning via USB upp till 130 W på datorer som stöds Viktiga funktioner hos Thunderbolt 3 över USB Type-C 1 En enda kabel för alla behov Thunderbolt, USB, DisplayPort och strömförsörjning via USB Type-C (funktioner varierar mellan olika produkter) 2 USB Type-C-kontakt och -kablar som sparar plats och fungerar åt båda hållen 3 Stöd för Thunderbolt-nätverk (*varierar mellan olika produkter) 4 Stöd för skärmar med upplösningar upp till 4K 5 Upp till 40 Gbit/s OBS: Dataöverföringshastigheten kan variera mellan olika enheter. Teknik och komponenter 75

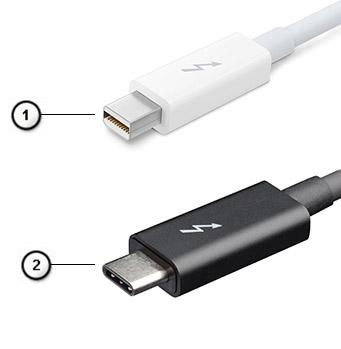

76 GUID-677ECE1A-ABEF-4DC0-BF9A-21403EF163F3 Thunderbolt-ikoner Figur 7. Variationer på Thunderbolt-ikoner 76 Teknik och komponenter

77 GUID-9BD2760F-B031-40C7-A F7E2C57 5 Systeminstallationsalternativ OBS: Beroende på datorn och dess installerade enheter visas kanske inte alla objekt som beskrivs i det här avsnittet. Ämnen: Startsekvens Navigeringstangenter Översikt av systeminstallationsprogrammet Öppna systeminställningar Allmänna skärmalternativ Skärmalternativ för systemkonfiguration Videoskärmalternativ Skärmalternativ för Säkerhet Skärmalternativ för säker start Intel Software Guard Extensions Skärmalternativ för prestanda Skärmalternativ för strömhantering Skärmalternativ för POST Behavior (självtestbeteende) Skärmalternativ för virtualiseringsstöd Skärmalternativ för trådlös anslutning Alternativ för underhållsskärmen Alternativ på systemloggskärmen Uppdatera BIOS i Windows Uppdatera system-bios med hjälp av en USB-flashenhet System- och installationslösenord GUID-39EA B6-ABA2-37C542A11FC5 Startsekvens Med Boot Sequence (startsekvens) kan du förbigå den startenhetsordning som är definierad i systemkonfigurationsprogrammet och starta direkt från en specificerad enhet (till exempel en optisk enhet eller hårddisk). Under självtest (POST), när Dell-logotypen visas, kan du: Starta systeminstallationsprogrammet genom att trycka på tangenten F2 Öppna engångsstartmenyn genom att trycka på tangenten F12 Engångsstartmenyn visar de enheter som du kan starta från, inklusive diagnostikalternativet. Alternativ i startmenyn: Borttagbar enhet (om sådan finns) STXXXX-enhet OBS: XXX anger numret på SATA-enheten. Optisk enhet (om sådan finns) Systeminstallationsalternativ 77

78 SATA-hårddisk (om sådan finns) Diagnostik OBS: Om du väljer Diagnostics (Diagnostik) visas skärmen epsa diagnostics (epsa-diagnostik). Startsekvensskärmen visar även alternativet att öppna systeminstallationsskärmen. GUID-7A7EB30A-4A48-422B-AE30-B8DC236A1790 Navigeringstangenter OBS: För de flesta alternativ i systeminstallationsprogrammet gäller att ändringar som görs sparas men träder inte i kraft förrän systemet startas om. Tangenter Upp-pil Ned-pil Enter Mellanslag Tab Navigering Går till föregående fält. Går till nästa fält. Markerar ett värde i det markerade fältet (om sådana finns) eller följer länken i fältet. Visar eller döljer en nedrullningsbar meny, om sådan finns. Går till nästa fokuserade område. OBS: Endast för webbläsare med standardgrafik. Esc Går till föregående sida tills huvudskärmen visas. Om du trycker på Esc på huvudskärmen visas ett meddelande som uppmanar dig att spara osparade ändringar och startar om systemet. GUID-DB925BAE-A35B-445D-A065-7FDEFA32EA1F Översikt av systeminstallationsprogrammet Med systeminstallationsprogrammet kan du: ändra systemkonfigurationsinformationen när du har lagt till, ändrat eller tagit bort maskinvara i datorn. ställa in eller ändra ett alternativ som användaren kan välja, exempelvis användarlösenordet. ta reda på hur mycket minne datorn använder eller ange vilken typ av hårddisk som är installerad. Innan du använder systeminstallationsprogrammet rekommenderar vi att du antecknar informationen som visas på systeminstallationsskärmen och sparar den för framtida behov. VIKTIGT!: Såvida du inte är en mycket kunnig datoranvändare bör du inte ändra inställningarna i programmet. Vissa ändringar kan medföra att datorn inte fungerar som den ska. GUID-FC ACE-9C13-5AC2D08EBACA Öppna systeminställningar 1 Starta (eller starta om) datorn. 2 Tryck omedelbart på <F2> efter det att den vita Dell-logotypen visas. Sidan för systeminställningar visas. OBS: Om du väntar för länge och operativsystemets logotyp visas bör du vänta tills skrivbordet i Microsoft Windows visas. Stäng sedan av datorn och försök igen. OBS: När Dell-logotypen visas kan du även trycka på F12 och välj sedan BIOS Setup. 78 Systeminstallationsalternativ

79 GUID-A0BD436D-F0F AAAB Allmänna skärmalternativ I det här avsnittet beskrivs de primära maskinvarufunktionerna i datorn. Alternativ System Information Beskrivning I det här avsnittet beskrivs de primära maskinvarufunktionerna i datorn. Systeminformation: Visar BIOS Version, servicenummer, inventariebeteckning, ägarnummer, ägarskapsdatum, tillverkningsdatum och expresskod. Minnesinformation: Visar installerat minne, tillgängligt minne, minneshastighet, minneskanalläge, minnesteknik, DIMM A-storlek och DIMM B-storlek. Processorinformation: Visar processortyp, antal kärnor, processor-id, nuvarande klockhastighet, minsta klockhastighet, största klockhastighet, processor L2-cacheminne, processor L3-cacheminne, HT-kompatibel och 64-bitarsteknik. Enhetsinformation: Visar primär hårddisk, M.2 SATA2, M.2 SATA, M.2 PCIe SSD-0, LOM MAC address, grafikstyrenhet, video-bios-version, videominne, paneltyp, inbyggd upplösning, ljudstyrenhet, Wi-Fi-enhet, WiGig-enhet, mobilenhet, Bluetooth-enhet. Battery Information Boot Sequence Visar batteristatus och typ av nätadapter som är ansluten till datorn. Här kan du ändra ordningen som datorn använder när den försöker hitta ett operativsystem. Diskettenhet Inbyggd hårddisk USB Storage Device (USB-lagringsenhet) CD/DVD/CD-RW Drive (CD-/DVD-/CD-RW-enhet) Onboard NIC (inbyggt nätverkskort) Advanced Boot Options UEFI Boot Path Security Med det här alternativet kan du läsa in äldre ROM. Som standard är Enable Legacy Option ROMs (aktivera alternativ för äldre ROM) inaktiverat. Det här alternativet avgör om systemet ska be användaren att ange administratörslösenordet när en UEFIstartsökväg startas från F12-startmenyn. Always, Except Internal HDD (alltid, utom för intern hårddisk) Always (alltid) Never (aldrig): Det här alternativet är aktiverat som standard. Date/Time Här kan du ändra datum och tid. GUID-8E7F3D9A-EA6F-41E CEBC54C1FF9 Skärmalternativ för systemkonfiguration Alternativ Integrated NIC Beskrivning Här kan du konfigurera den inbyggda nätverksstyrenheten. Alternativen är: Inaktivera Aktiverad Enabled w/pxe (aktiverad med PXE) - Det här alternativet aktiveras som standard. Parallel Port Här kan du ställa in parallellporten på dockningsstationen. Alternativen är: Systeminstallationsalternativ 79

80 Alternativ Serial Port Beskrivning Inaktivera AT: Det här alternativet är aktiverat som standard. PS2 ECP Här kan du ställa in den inbyggda seriella porten. Alternativen är: Inaktivera COM1: Det här alternativet är aktiverat som standard. COM2 COM3 COM4 SATA Operation Här kan du konfigurera den interna SATA-hårddiskstyrenheten. Alternativen är: Inaktivera AHCI RAID On (RAID på): Det här alternativet är aktiverat som standard. Drives Här kan du konfigurera de installerade SATA-enheterna. Alla enheter är aktiverade som standard. Alternativen är: SATA-0 SATA-2 SATA-4 M.2 PCI-e SSD-0 SMART Reporting Det här fältet styr huruvida fel på inbyggda hårddiskar ska rapporteras när systemet startar. Den här funktionen är en del av SMART-specifikationen (Self-Monitoring Analysis and Reporting Technology). Det här alternativet är inaktiverat som standard. Enable SMART Reporting (aktivera SMART-rapportering) USB Configuration Det här är en tillvalsfunktion. Med hjälp av det här fältet konfigurerar du den inbyggda USB-styrenheten. Om Boot Support (startstöd) är aktiverat kan systemet starta från vilken typ av USB-masslagringsenhet som helst (hårddisk, minnessticka, diskett). Om USB-porten är aktiverad är enheter som är inkopplade till den här porten aktiverade och tillgängliga för operativsystemet. Om USB-porten är inaktiverad kan operativsystemet inte se enheter som är inkopplade till den här porten. Alternativen är: Enable USB Boot Support (aktivera stöd för start från USB): Det här alternativet är aktiverat som standard. Enable External USB Port (aktivera extern USB-port): Det här alternativet är aktiverat som standard. OBS: USB-tangentbord och USB-möss fungerar alltid i BIOS-inställningarna oavsett dessa inställningar. USB Thunderbolt Det här är en tillvalsfunktion. Med hjälp av det här fältet konfigurerar du den inbyggda USB-styrenheten. Om Boot Support (startstöd) är aktiverat kan systemet starta från vilken typ av USB-masslagringsenhet som helst (hårddisk, minnessticka, diskett). 80 Systeminstallationsalternativ

81 Alternativ Beskrivning Om USB-porten är aktiverad är enheter som är inkopplade till den här porten aktiverade och tillgängliga för operativsystemet. Om USB-porten är inaktiverad kan operativsystemet inte se enheter som är inkopplade till den här porten. Alternativen är: Enable USB Boot Support (aktivera stöd för start från USB): Det här alternativet är aktiverat som standard. Enable External USB Port (aktivera extern USB-port): Det här alternativet är aktiverat som standard. Enable Thunderbolt Port (aktivera Thunderbolt-port): Det här alternativet är aktiverat som standard. Enable Thunderbolt Boot Support (aktivera Thunderbolt-startsupport). Det här är en tillvalsfunktion. Always Allow Dell Dock (tillåt alltid Dell-dockning). Det här är en tillvalsfunktion. Enable Thunderbolt (and PCIe behind TBT) Pre-boot (aktivera thunderbolt (och PCIe bakom TBT) före start) USB PowerShare Unobtrusive Mode Miscellaneous Devices Med det här fältet konfigurerar du funktionen USB PowerShare. Det gör det möjligt att ladda externa enheter från datorbatteriet via USB PowerShare-porten. Om det här alternativet är aktiverat och du trycker på Fn+F7 stängs allt ljus och ljud av i systemet. Tryck på Fn+F7 igen för att återgå till normalläge. Det här alternativet är inaktiverat som standard. Här kan du aktivera och inaktivera följande enheter. Enable Camera (aktivera kamera): Det här alternativet är aktiverat som standard. Enable Hard Drive Free Fall Protection (aktivera frifallsskydd för hårddisk): Det här alternativet är aktiverat som standard. Enabled Secure Digital (SD) Card (aktiverat SD-kort): Det här alternativet är aktiverat som standard. Secure Digital (SD) Card Boot (start från SD-kort) Secure Digital (SD) card Read-Only Mode (SD-kort i skrivskyddat läge) GUID-8532F736-D37C-4D26-B691-BFF3A777C57E Videoskärmalternativ Alternativ LCD Brightness Beskrivning Här kan du ställa in bildskärmsljusstyrkan beroende på strömkällan (On Battery (batteridrift) och On AC (nätdrift)) OBS: Videoinställningen är endast synlig när ett bildskärmskort är installerat i systemet. GUID-802CD4B AE6-BB DCAE0C3A Skärmalternativ för Säkerhet Alternativ Admin Password Beskrivning Här kan du ange, ändra eller radera administratörslösenordet. OBS: Du måste ange administratörslösenordet innan du kan ange system- eller hårddisklösenordet. Om du raderar administratörslösenordet så raderas även systemlösenordet och hårddisklösenordet. OBS: Lösenordsändringar träder ikraft direkt. Standardinställning: Ej inställt System Password Här kan du ange, ändra eller radera systemlösenordet. Systeminstallationsalternativ 81

82 Alternativ Beskrivning OBS: Lösenordsändringar träder ikraft direkt. Standardinställning: Ej inställt M.2 SATA SSDlösenord Här kan du ange, ändra eller ta bort M.2 SATA SSD-lösenordet. OBS: Lösenordsändringar träder ikraft direkt. Standardinställning: Ej inställt Strong Password Här kan du aktivera funktionen så att lösenord alltid måste vara starka. Standardinställning: Enable Strong Password (aktivera starkt lösenord) är inte valt. OBS: Om Strong Password är aktiverat, måste administratörs- och systemlösenorden innehålla minst ett versalt tecken, ett gement tecken och vara minst 8 tecken långt. Password Configuration Password Bypass Här kan du ange min- och maxlängd för administratörs- och systemlösenorden. Här kan du aktivera eller inaktivera tillståndet att förbigå systemlösenordet och lösenordet för den interna hårddisken när sådana är inställda. Alternativen är: Inaktivera Reboot bypass (förbigå omstart) Standardinställning: Disabled (inaktiverad) Password Change Här kan du aktivera eller inaktivera tillståndet att ändra systemlösenordet och lösenordet för den interna hårddisken när det finns ett administratörslösenord. Standardinställning: Allow Non-Admin Password Changes (tillåt ändringar av icke-administratörslösenord) är valt. Non-Admin Setup Changes UEFI Capsule Firmware Updates Med det här alternativet kan du bestämma om ändringar av inställningsalternativen ska vara tillåtna när ett administratörslösenord är inställt. Om alternativet är inaktiverat är inställningsalternativen låsta av administratörslösenordet. Här kan du styra om systemet tillåter BIOS-uppdateringar via uppdateringspaketet UEFI Capsule. Enable UEFI Capsule Firmware Updates (aktivera uppdateringar av fast UEFI Capsule-programvara) Standardinställning: Enabled (aktiverad) TPM 2.0 Security Här kan du aktivera modulen för betrodd plattform (TPM) under självtest. Alternativen är: TPM On (TPM på): Det här alternativet är aktiverat som standard. Clear (rensa) PPI Bypass for Enable Commands (PPI förbigå för aktivering av kommandon): Det här alternativet är aktiverat som standard. Attestation Enable (aktivera attestering): Det här alternativet är aktiverat som standard. Key Storage Enable (aktivera nyckellagring): Det här alternativet är aktiverat som standard. PPI Bypass for Disabled Commands (PPI förbigå för inaktiverade kommandon) SHA-256: Det här alternativet är aktiverat som standard. Inaktivera Aktiverad 82 Systeminstallationsalternativ

83 Alternativ Beskrivning OBS: För att uppgradera eller nedgradera TPM1.2/2.0, hämta TPM-omslagsverktyget (programvara). Computrace Här kan du aktivera eller inaktivera tillvalsprogrammet Computrace. Alternativen är: Deactivate (avaktivera) Disable (inaktivera) Activate (aktivera) OBS: Alternativen aktivera och inaktivera kommer att permanent aktivera eller inaktivera funktionen och inga ytterligare ändringar tillåts. Standardinställning: Deactivate (avaktivera) CPU XD Support Här kan du aktivera processorns Execute Disable-läge. Enable CPU XD Support (aktivera CPU XD-support) Standardinställning: Enabled (aktiverad) OROM Keyboard Access Här kan du ställa in ett alternativ så att skärmen för konfiguration av tillvals-rom kan öppnas med snabbtangenter vid start. Alternativen är: Enable (aktivera) One Time Enable (aktivera en gång) Disable (inaktivera) Standardinställning: Enabled (aktiverad) Admin Setup Lockout Här kan du förhindra att användare öppnar systeminstallationsprogrammet när ett administratörslösenord är satt. Standardinställning: Disabled (inaktiverad) Master Password Lockout (spärr av huvudlösenord) Här kan du inaktivera stödet för huvudlösenord. Lösenordsskyddad hårddisk behöver förberedas innan inställningen kan ändras Enable Master Password Lockout (aktivera spärr av huvudlösenord) Standardinställning: Disabled (inaktiverad) GUID-CD8CD048-8FEA-42BB-96C5-B726E1850AF9 Skärmalternativ för säker start Alternativ Secure Boot Enable Beskrivning Det här alternativet aktiverar eller inaktiverar funktionen för säker start. Inaktivera Aktiverad Standardinställning: Enabled (aktiverad) Expert Key Management Gör att du endast kan manipulera databaser för säkerhetsnycklar om systemet befinner sig i Custom Mode (anpassat läge). Alternativet Enable Custom Mode (aktivera anpassat läge) är inaktiverat som standard. Alternativen är: Systeminstallationsalternativ 83

84 Alternativ Beskrivning PK KEK db dbx Om du aktiverar Custom Mode (anpassat läge) visas de relevanta alternativen för PK, KEK, db, och dbx. Alternativen är: Save to File (spara till fil) Sparar nyckeln till en fil som väljs av användaren Replace from File (ersätt från fil) ersätter den aktuella nyckeln med en nyckel från en fil som väljs av användaren Append from File (bifoga från fil) bifogar en nyckel till den aktuella databasen från en fil som väljs av användaren Delete (ta bort) tar bot nyckeln som har valts Reset All Keys (återställ alla nycklar) återställer till standardinställning Delete All Keys (ta bort alla nycklar) tar bort alla nycklar OBS: Om Custom Mode (anpassat läge) avaktiveras kommer alla ändringar som har gjorts att raderas och nycklarna återställs till standardinställningarna. GUID-0E2E6C56-90D5-4BDA-96B1-463E96821E66 Intel Software Guard Extensions Alternativ Intel SGX Enable Beskrivning I det här fältet anger du en säker miljö för att köra kod/lagra känslig information vad gäller huvudsakligt operativsystem. Alternativen är: Inaktivera Aktiverad Standardinställning: Disabled (inaktiverad) Enclave Memory Size Det här alternativet ställer in SGX Enclave Reserve Memory Size (storlek på SGX Enclave-reservminnet). Alternativen är: 32 MB 64 MB 128 MB GUID-79E2E444-E969-4ED4-ADE8-B7F FF Skärmalternativ för prestanda Alternativ Multi Core Support Beskrivning I det här fältet anges huruvida processen har en eller alla kärnor aktiverade. Prestandan hos vissa program förbättras när de extra kärnorna används. All (Alla): Det här alternativet är valt som standard Systeminstallationsalternativ

85 Alternativ Intel SpeedStep Beskrivning 3 Här kan du aktivera eller inaktivera Intel SpeedStep-funktionen. Enable Intel SpeedStep (aktivera Intel SpeedStep) Standardinställning: Alternativet är aktiverat. C-States Control Här kan du aktivera eller inaktivera de extra strömsparlägena för processorn. C States (C-lägen) Standardinställning: Alternativet är aktiverat. Intel TurboBoost Här kan du aktivera eller inaktivera processorläget Intel TurboBoost. Enable Intel TurboBoost (aktivera Intel TurboBoost) Standardinställning: Alternativet är aktiverat. Wake on Dell USB- C Dock (Dell USB- C-dockningsstation med Wake on). Gör det möjligt att väcka Dells USB-C-dockningsstation. GUID-F5EEAFEE-26F9-4EA1-A75F-DD61B6A0BA2F Skärmalternativ för strömhantering Alternativ AC Behavior Beskrivning Här kan du aktivera eller inaktivera funktionen att datorn startar automatiskt när en nätadapter ansluts. Standardinställning: Wake on AC (starta vid nätanslutning) är inte valt. Auto On Time Gör det möjligt att ställa in tiden då datorn måste slås på automatiskt. Alternativen är: Inaktivera Every day (varje dag) Weekdays (veckodagar) Select Days (vissa dagar) Standardinställning: Disabled (inaktiverad) USB Wake Support Här kan du aktivera USB-enheter så att de aktiverar systemet från vänteläget. OBS: Funktionen kan endast användas när en nätadapter är ansluten. Om nätadaptern kopplas bort i vänteläge kommer strömförsörjningen till alla USB-portar att avbrytas för att spara på batteriet. Enable USB Wake Support Wake on Dell USB-C Dock (Dell USB-C-dockningsstation med Wake on): Det här alternativet är aktiverat som standard. Wireless Radio Control Här kan du aktivera eller inaktivera funktionen som automatiskt växlar mellan fasta och trådlösa nätverk beroende på den fysiska anslutningen. Control WLAN Radio (kontroll WLAN-radio) Systeminstallationsalternativ 85

86 Alternativ Beskrivning Control WWAN Radio (kontroll WWAN-radio) Standardinställning: Alternativet är inaktiverat. Wake on LAN/ WLAN Här kan du aktivera eller inaktivera funktionen som slår på strömmen från läget av när det utlöses av en LANsignal. Inaktivera LAN Only (endast LAN) WLAN Only (endast WLAN) LAN or WLAN (LAN eller WLAN) Standardinställning: Disabled (inaktiverad) Block Sleep Med det här alternativet kan du stoppa datorn från att gå in i strömsparläge (S3-läge) i operativsystemmiljö. Block Sleep (S3 state) (blockera viloläget (S3-tillståndet)) Standardinställning: Alternativet är inaktiverat Peak Shift Advanced Battery Charge Configuration Med det här alternativet är det möjligt att minimera strömförbrukningen under de mest strömslukande perioderna på dagen. När du har aktiverat det här alternativet drivs systemet endast med batteri även om nätsladden är ansluten. Med det här alternativet kan du maximera batteritillståndet. Om du aktiverar det använder systemet standardladdningsalgoritmen och annan teknik under de perioder då inget arbete pågår för att förbättra batteritillståndet. Inaktivera Standardinställning: Disabled (inaktiverad) Primary Battery Charge Configuration Här kan du välja laddningsläge för batteriet. Alternativen är: Adaptive (adaptiv) Standard Laddar batteriet helt med standardhastigheten. ExpressCharge (expressladdning) Batteriet laddas över en kortare period med hjälp av Dells snabbladdningsteknik. Det här alternativet är aktiverat som standard. Primarily AC use (främst vid användning av nätspänning) Custom (anpassat) Om Custom Charge väljs kan du även konfigurera Custom Charge Start (anpassad laddning start) och Custom Charge Stop (anpassad laddning stopp). OBS: Alla laddningslägen kanske inte är tillgängliga för alla batterier. För att aktivera det här alternativet ska du inaktivera alternativet Advanced Battery Charge Configuration (avancerad batteriladdningskonfiguration). Viloläge Det här alternativet används för att välja vilket viloläge som ska användas av operativsystemet. OS Automatic Selection (automatiskt val av OS) Force S3 (tvinga S3): Det här alternativet är aktiverat som standard. Type-C Connector Power (ström för Type-C-kontakt) Med det här alternativet kan du ange den maximala effekten som kan dras från Type-C-kontakten. 7.5 Watts (7,5 watt): Det här alternativet är aktiverat som standard. 86 Systeminstallationsalternativ

87 Alternativ Beskrivning 15 watt GUID-C66A3D67-9F3D-492D-B13C-05E997A54E79 Skärmalternativ för POST Behavior (självtestbeteende) Alternativ Adapter Warnings Beskrivning Här kan du aktivera eller inaktivera varningsmeddelanden från systeminstallationen (BIOS) när du använder vissa nätadaptrar. Standardinställning: Enable Adapter Warnings (aktivera adaptervarningar) Keypad (Embedded) Välj en eller två metoder för att aktivera knappsatsen som är inbyggd i det interna tangentbordet. Fn Key Only (endast Fn-tangent): Det här alternativet är aktiverat som standard. By Numlock OBS: När installationsprogrammet körs har detta alternativ ingen effekt. Installationsprogrammet fungerar endast i läget FN Key Only. Mouse/Touchpad Här kan du ange hur systemet hanterar inmatning från mus och styrplatta. Alternativen är: Serial Mouse (seriell mus) PS2 Mouse (PS2-mus) Touchpad/PS-2 Mouse (pekskiva/ps-2-mus): Det här alternativet är aktiverat som standard. Numlock Enable Här kan du aktivera Numlock-alternativen under start. Enable Network (aktivera nätverk). Det här alternativet är aktiverat som standard. Fn Key Emulation Här kan du sätta alternativet där Scroll Lock-tangenten används för att simulera Fn-tangentfunktionen. Enable Fn Key Emulation (aktivera emulering av Fn-tangent) (standard) Fn Lock Options Gör det möjligt att använda kortkommandot Fn + Esc för att låta funktionen hos tangenterna F1 F12 växla mellan standard- och sekundärfunktionerna. Om du inaktiverar det här alternativet kan du inte växla dynamiskt mellan standard- och sekundärfunktionerna hos dessa tangenter. Tillgängliga alternativ: Fn Lock (Fn-lås) Det här alternativet är valt som standard. Lock Mode Disable/Standard (låsläge inaktiverat/sekundär) Lock Mode Enable/Secondary (aktivera låsläge/sekundär) Fastboot Gör att du kan snabba upp startprocessen genom att förbigå vissa kompatibilitetssteg. Alternativen är: Minimal Utförlig (standard) Auto Extended BIOS POST Time Här kan du skapa en extra fördröjning före start. Alternativen är: 0 seconds (0 sekunder). Det här alternativet är aktiverat som standard. 5 seconds (5 sekunder) Systeminstallationsalternativ 87

88 Alternativ Full Screen Logo (helskärmslogotyp) Warnings and Errors (varningar och fel) Beskrivning 10 seconds (10 sekunder) Med det här alternativet visas en helskärmslogotyp om bilden matchar skärmens upplösning. Enable Full Screen Logo (aktivera helskärmslogotyp) Det här alternativet innebär att startprocessen endast pausas när varningar eller fel upptäcks. Prompt on Warnings and errors (visa meddelanden vid varningar och fel): Det här alternativet är aktiverat som standard. Continue on Warnings (fortsätt vid varningar) Continue on Warnings and Errors (fortsätt vid varningar och fel) OBS: Fel som anses viktiga för systemets maskinvara kommer alltid att stoppa systemet. GUID-897FDF38-CD5A-48EE-A1B8-5B7296D07425 Skärmalternativ för virtualiseringsstöd Alternativ Virtualization Beskrivning Här kan du aktivera eller inaktivera Intel Virtualization-tekniken. Enable Intel Virtualization Technology (aktivera Intels virtualiseringsteknik) (standard) VT for Direct I/O Aktiverar eller inaktiverar VMM (Virtual Machine Monitor) vad gäller användning av ytterligare maskinvarufunktioner från Intel Virtulization-teknik för direkt-i/o. Enable Intel VT for Direct I/O (aktivera Intel VT för direkt-i/o) (standard) Trusted Execution Det här alternativet anger om en MVMM (Measured Virtual Machine Monitor) kan utnyttja de ytterligare maskinvarufunktioner som tillhandahålls av Intel Trusted Execution Technology. TPM Virtualization Technology och Virtualization Technology for Direct I/O måste vara aktiverade för att funktionen ska kunna användas. Trusted Execution inaktiverad som standard. GUID-0C995EDA-773D-4D93-937F-FB55EAC18542 Skärmalternativ för trådlös anslutning Alternativ Wireless Switch Beskrivning Här kan du ange de trådlösa enheter som kan styras av omkopplaren för trådlös kommunikation. Alternativen är: WWAN GPS (på WWAN-modul) WLAN/WiGig Bluetooth Alla alternativ är aktiverade som standard. OBS: WLAN och WiGig är bundna och kan inte aktiveras eller inaktiveras separat. Wireless Device Enable Här kan du aktivera och inaktivera de interna trådlösa enheterna. 88 Systeminstallationsalternativ

89 Alternativ Beskrivning WWAN/GPS WLAN/WiGig Bluetooth Alla alternativ är aktiverade som standard. GUID-BA26EB1A A3B-A8A9-95FEA566CC27 Alternativ för underhållsskärmen Alternativ Service Tag Asset Tag BIOS Downgrade Beskrivning Visar datorns servicenummer. Gör att du kan skapa en systeminventariebeteckning om det inte redan har gjorts. Det här alternativet är inte inställt som standard. Detta styr flash av systemets inbyggda programvara till tidigare revisioner. Tillåt BIOS Downgrade (tillåt BIOS-nedgradering) (aktiverat som standard) Data Wipe Det här fältet gör det möjligt för användaren att radera data på ett säkert sätt från alla interna lagringsenheter. Här följer en lista över enheter som påverkas: Inbyggd SATA-/SSD-hårddisk Inbyggs M.2 SATA SDD-hårddisk Internt M.2 PCIe SSD-kort Internal emmc (intern emmc-enhet) BIOS Recovery Detta fält gör det möjligt att återställa vissa skadade BIOS-förhållanden från en återställningsfil på användarens primära hårddisk eller en extern USB-nyckel. Detta alternativ är aktiverat som standard. BIOS-återställning från hårddisken (aktiverat som standard) BIOS Auto-Recovery (automatisk BIOS-återställning) Always perform Integrity Check (utför alltid integritetskontroll) GUID-0E A1A AB E0E7815C Alternativ på systemloggskärmen Alternativ BIOS Events Thermal Events Power Events Beskrivning Här kan du visa och rensa BIOS-händelser under självtest. Här kan du visa och rensa termohändelser under självtest. Här kan du visa och rensa strömhändelser under självtest. GUID-39A4D20E BBB-8017-A C2C8 Uppdatera BIOS i Windows Vi rekommenderar att du uppdaterar BIOS (systemkonfigurationen) när moderkortet byts ut eller om en uppdaterad version blir tillgänglig. För bärbara datorer ska du se till att datorbatteriet är fulladdat och anslutet till ett eluttag. Systeminstallationsalternativ 89

90 OBS: Om BitLocker är aktiverat måste det stängas av innan du uppdaterar BIOS för systemet och sedan aktiveras igen när BIOSuppdateringen har slutförts. 1 Starta om datorn. 2 Gå till Dell.com/support. Ange Service Tag (Servicenummer) eller Express Service Code (Expresskod) och klicka på Submit (Skicka). Klicka på Detect Product (identifiera produkt) och följ anvisningarna på skärmen. 3 Om du inte kan identifiera eller hitta servicenumret klickar du på Choose from all products (välj bland alla produkter). 4 Välj kategorin Products (produkter) i listan. OBS: Välj rätt kategori så att du kommer till produktsidan 5 Välj datormodell. Nu visas sidan Product Support (Produktsupport) för din dator. 6 Klicka på Get drivers (skaffa drivrutiner) och sedan på Drivers and Downloads (drivrutiner och hämtningar). Avsnittet Drivers and Downloads (drivrutiner och hämtningar) visas. 7 Klicka på Find it myself (jag hittar själv). 8 Klicka på BIOS för att visa BIOS-versionerna. 9 Identifiera den senaste BIOS-filen och klicka på Download (hämta). 10 Välj den hämtningsmetod du föredrar i Please select your download method below window (Välj hämtningsmetod); klicka på Download Fil (Hämta fil). Fönstret File download (Filhämtning) visas. 11 Klicka på Save (Spara) för att spara filen på datorn. 12 Klicka på Run (Kör) för att installera de uppdaterade BIOS-inställningarna på datorn. Följ anvisningarna på skärmen. OBS: Vi rekommenderar inte att du uppdaterar BIOS-versionen i större steg än tre revisioner i taget. Till exempel: Om du vill uppdatera BIOS från 1.0 till 7.0 ska du först installera version 4.0 och därefter version 7.0. GUID AE7C-4757-B3AD-E54CA0CCAA20 Uppdatera system-bios med hjälp av en USBflashenhet Om systemet inte kan läsas in i Windows, men du ändå behöver uppdatera BIOS, hämtar du BIOS-filen med hjälp av ett annat system och sparar den på en startbar USB-flashenhet. OBS: Du behöver använda en startbar USB-flashenhet. Mer information finns i följande artikel: article/us/en/19/sln143196/how-to-create-a-bootable-usb-flash-drive-using-dell-diagnostic-deployment-package--dddp-? lang=en 1 Hämta.exe-filen för BIOS-uppdatering till ett annat system. 2 Kopiera filen, t.ex. O9010A12.EXE, till den startbara USB-flashenheten. 3 Sätt i USB-flashenheten i systemet som behöver BIOS-uppdateringen. 4 Starta om systemet och tryck på F12 när startfönstret med Dell-logotypen visas, så att du ser engångsstartmenyn. 5 Med piltangenterna väljer du USB Storage Device (USB-lagringsenhet) och klicka på Return (återgå). 6 Systemet kommer att starta en Diag C:\>-prompt. 7 Kör filen genom att skriva det fullständiga filnamnet, t.ex. O9010A12.exe, och trycka på Enter. 8 BIOS-uppdateringsverktyget läses in. Följ anvisningarna på skärmen. 90 Systeminstallationsalternativ

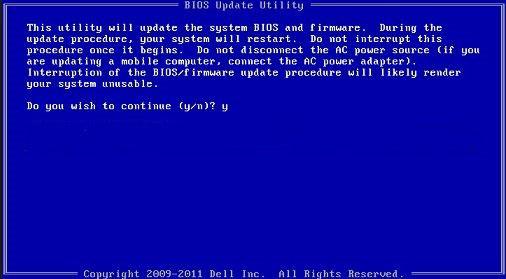

91 Figur 8. DOS-skärmen för BIOS-uppdatering GUID F0-B1B E-100D4FDE930A System- och installationslösenord Du kan skapa ett systemlösenord och ett installationslösenord för att skydda datorn. Lösenordstyp Systemlösenord Installationslösenord Beskrivning Lösenord som du måste ange för att logga in till systemet. Lösenord som du måste ange för att öppna och göra ändringar i datorns BIOS-inställningar. VIKTIGT!: Lösenordsfunktionerna ger dig en grundläggande säkerhetsnivå för informationen på datorn. VIKTIGT!: Vem som helst kan komma åt informationen som är lagrad på datorn om den inte är låst och lämnas utan tillsyn. OBS: Funktionen för system- och installationslösenord är inaktiverad. GUID-D91DBF33-F0AB-477E-A22D-D6CD2D066BBE Tilldela ett systemlösenord och ett installationslösenord Du kan endast tilldela ett nytt systemlösenord när statusen är Ej inställt. Starta systeminstallationsprogrammet genom att trycka på <F2> omedelbart efter det att datorn startats eller startats om. 1 På skärmen System BIOS (system-bios) eller System Setup (systeminstallation) väljer du Security (säkerhet) och trycker på Retur. Skärmen Security (säkerhet) visas. 2 Välj Systemlösenord och skapa ett lösenord i fältet Ange det nya lösenordet. Använd följande rekommendationer för systemlösenordet: Ett lösenord kan ha upp till 32 tecken Lösenordet kan innehålla siffrorna 0 till 9 Endast små bokstäver är giltiga, stora bokstäver är inte tillåtna. Systeminstallationsalternativ 91
