Latitude i-1. Ägarens handbok. Regleringsmodell: T17G Regleringstyp: T17G001

Transkript

1 Latitude i-1 Ägarens handbok Regleringsmodell: T17G Regleringstyp: T17G001

2 Anmärkningar, försiktighetsbeaktanden och varningar OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten. VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du undviker problemet. VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare Rev. A02

3 Innehåll 1 Systemspecifikationer...6 Processorspecifikationer... 6 Systemspecifikationer...6 Minnesspecifikationer...6 Videospecifikationer...7 Ljudspecifikationer...7 Port- och kontaktspecifikationer...7 Kommunikationsspecifikationer...8 Kameraspecifikationer... 8 Bildskärmsspecifikationer...8 Specifikationer för nätadaptern...9 Batterispecifikationer...9 Fysiska specifikationer Miljöspecifikationer Använda surfplattan Skruvlista Rekommenderade verktyg...13 Fälla ut stödet...13 Innan du arbetar inuti surfplattan...14 Stänga av surfplatta Windows När du har arbetat inuti surfplattan...15 microsd - Micro-SIM-kort Bildskärmspanel och bildskärmskabel...16 Ta bort bildskärmspanelen och bildskärmskabeln Installera bildskärmspanel...20 Ta bort bildskärmskabeln...20 Installera bildskärmskabeln...21 PCIe Solid State-hårddisk (SSD) Ta bort SSD-moduler...21 Installera SSD-modul WLAN-kortet...23 Ta bort WLAN -kortet...23 Installera WLAN-kortet...23 Högtalare...24 Ta bort högtalaren...24 Installera högtalaren...25 Batteriet Försiktighetsåtgärder gällande litiumjonbatterier Ta bort batteriet Installera batteriet Systemfläkt...26 Ta bort systemfläkten...26 Innehåll 3

4 Installera systemfläkten Kylfläns Ta bort kylflänsenheten Installera kylflänsenheten Framåtvänd kamera...29 Ta bort kameran på framsidan...30 Installera den främre kameran Bakåtvänd kamera Ta bort kameran på baksidan...31 Installera den bakre kameran Smartkortlåda...32 Ta bort smartkorthållaren...32 Installera smartkorthållaren...33 Dockningskort...34 Ta bort dockningskortet Installera smartkorthållaren...34 Moderkort...35 Ta bort moderkortet Installera moderkortet...37 Knappcellsbatteri...37 Ta bort knappcellsbatteriet Installera knappcellsbatteriet Antenn...39 Ta bort antennmodulen Installera antennmodulen USH-kortet Ta bort USH-kortet...41 Installera USH-kortet Teknik och komponenter Nätadapter...43 Processorer...43 Identifiera processorer i Windows Verifiera processoranvändningen i Aktivitetshanteraren Verifiera processoranvändning i Resursövervakaren Kretsuppsättning...45 Identifiera kretsuppsättningen i Enhetshanteraren i Windows Minnesfunktioner Kontrollera systemminnet i inställningarna...46 Kontrollera systemminne...46 Testa minnet med hjälp av epsa...47 Visningsalternativ Identifiera bildskärmsadaptern...47 Ändra skärmupplösning Kamerans funktioner Identifiera kameran i Enhetshanteraren i Windows Starta kameran Innehåll

5 Starta kameraappen Hårddiskalternativ Identifiera hårddisken i BIOS...49 Dell Active-penna Systeminstallationsprogram...51 Öppna systeminställningar (BIOS)...51 Öppna BIOS utan tangentbord Systeminstallationsalternativ Allmänna skärmalternativ Skärmalternativ för systemkonfiguration...53 Videoskärmalternativ...54 Skärmalternativ för Säkerhet Skärmalternativ för säker start Skärmalternativ för skyddstillägg för Intel programvara Skärmalternativ för prestanda...57 Skärmalternativ för strömhantering...58 Skärmalternativ för POST Behavior (självtestbeteende)...59 Skärmalternativ för virtualiseringsstöd...60 Skärmalternativ för trådlös anslutning Alternativ för underhållsskärmen Alternativ på systemloggskärmen...61 Uppdatera BIOS...61 System- och installationslösenord Tilldela ett systemlösenord och ett installationslösenord Ta bort eller ändra ett befintligt system- eller installationslösenord Felsökning Förbättrad systemutvärdering före start epsa...64 Fördelar: Köra diagnostikverktyget epsa...64 LCD, inbyggt självtest (BIST)...64 Metod 1 - Kör den bärbara LCD-skärmens inbyggda självtest - BIST...65 Metod 2 - Kör den bärbara LCD-skärmens inbyggda självtest - BIST...65 Metod 3 - Kör den bärbara LCD-skärmens inbyggda självtest - BIST...65 Lysdioden på en surfplatta...66 Diagnostiklysdioder...66 Återställning av realtidsklocka Identifiera den nätadapter som levererades med din surfplatta Kontakta Dell Innehåll 5

6 Systemspecifikationer 1 Ämnen: OBS: Erbjudanden kan variera mellan olika regioner. Följande specifikationer är endast vad som enligt lag måste levereras med datorn. Mer information om datorns konfiguration får du om du klickar på Start Hjälp och support i ditt Windows-operativsystem och väljer alternativet att visa datorinformation. Processorspecifikationer Systemspecifikationer Minnesspecifikationer Videospecifikationer Ljudspecifikationer Port- och kontaktspecifikationer Kommunikationsspecifikationer Kameraspecifikationer Bildskärmsspecifikationer Specifikationer för nätadaptern Batterispecifikationer Fysiska specifikationer Miljöspecifikationer Processorspecifikationer Funktion Typer Specifikationer 7:e generationens Intel-processorer Systemspecifikationer Funktion Kretsuppsättning Specifikationer Inbyggd i processorn DRAM-bussbredd 64-bitars; 2 kanaler Minnesspecifikationer Funktion Minneskontakt Minneskapacitet Specifikationer Inbyggt minne 4 GB, 8 GB och 16 GB (på kortet) OBS: Minnet beror på vilken processor som levererades med systemet. 6 Systemspecifikationer

7 Funktion Minnestyp Specifikationer LPDDR MHz Videospecifikationer Funktion Typ Specifikationer Inbyggt på moderkortet UMA controller Integrerat Intel HD Graphics 620 Externt bildskärmsstöd Tillval Dell-adapter USB typ-c till HDMI/VGA OBS: Stöder VGA, DisplayPort, HDMI via dockningsstationen (Dell Dock WD15). Ljudspecifikationer Funktion Typer Styrenhet Stereokonvertering Internt gränssnitt Externt gränssnitt Högtalare Intern högtalarförstärkare Specifikationer Högdefinitionsljud Realtek ALC bitars analog-till-digital och digital-till-analog Högdefinitionsljud Universell kontakt för mikrofoningång, stereohörlurar och högtalare Två 2 W (RMS) per kanal Volymkontroller Knappar för volym upp/volym ned Port- och kontaktspecifikationer Funktion Ljud Specifikationer Realtek ALC3253-CG-styrenhet Universalkontakt för mikrofoningång och stereohörlurar/-högtalare Video Två DisplayPort ovanpå USB Type-C Minneskortläsare usim-kort (Micro Subscriber Identity Module) USB-portar microsd 4.0 Smartkortsläsare som tillval Valfri 1 USB 3.1 Gen1 (med PowerShare) Systemspecifikationer 7

8 Funktion Micro-SIM Säkerhetslås Specifikationer Micro-SIM-kortplats som tillval (under det utfällbara stödet) Plats för Noble-killås Övrigt Kontaktbaserad smartkortsläsare och fingeravtrycksläsare som tillval Windows startsideknapp Strömbrytare I2C för anslutning av stiftdockningstangentbord Kommunikationsspecifikationer Funktioner Wireless (trådlöst) Trådlöst nätverk Specifikationer Wi-Fi-skärm (Miracast) Qualcomm QCA61x4A ac Dual Band (2 2) trådlös adapter + Bluetooth 4.1 Intel Dual-Band Wireless-AC 8265-kort med Wi-Fi och BT 4.2 (2 2). Bluetooth (tillval) Mobilt bredband (tillval) Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 LTE-A Dell Wireless Qualcomm Snapdragon X7 HSPA+ Dell Wireless Telit Intel Ln-930 AP LTE CAT4 WiGig (tillval) Intel Tri-Band Wireless-AC 18265, trådlöst kort med WiGig, Wi-Fi och BT4.2 Kameraspecifikationer Funktion Typ Givartyp Bildåtergivning Videoupplösning Specifikationer Kamera på framsidan 5 MP fast fokus Kamera på baksidan 8 MP, autofokus IR-kamera- VGA-IR-kameranTillval IR-kamera (Win Hello-kompatibel) CMOS-sensorteknik (kamerorna på framsidan och baksidan) Upp till 30 bildrutor per sekund Kamera på framsidan bildpunkter Kamera på baksidan bildpunkter Bildskärmsspecifikationer Funktion Typ Ljusstyrka Specifikationer 12,3" 3:2 med pekfunktion, Corning Gorilla Glass 4, antireflexbehandling och fläckskydd 340 nits 8 Systemspecifikationer

9 Funktion Höjd Bredd Diagonalt Specifikationer 265,56 mm (10,55 tum) 185,06 mm (7,28 tum) 312,42 mm (12,0 tum) Maximal upplösning Uppdateringshastigh et Maximal betraktningsvinkel horisontellt Maximal betraktningsvinkel vertikalt Bildpunktstäthet 60 Hz +/- 80 +/- 80 0,135 mm Specifikationer för nätadaptern Funktion Typ Inspänning Inström maximal Infrekvens Utström Nominell utspänning Vikt Specifikationer 45 W USB Type-C, 46 W USB Type-C med liten formfaktor (SFF) och 65 W USB Type-C 100 V AC 240 V AC 1,3 A/1,7 A 47 Hz till 63 Hz 2,25 A, 3 A och 3,25 A 20 V DC/15 V DC/9 V DC/5 V DC 0,385 lb (45 W) och 0,476 lb (65 W) 175 g (45 W) och 216,2 g (65 W) Mått Temperaturintervall drift 0,191 0,121 0,048 tum (45 W) och 0,217 0,145 0,048 tum (65 W) mm (45 W) och mm (65 W) 0 C till 40 C (32 F till 104 F) Temperaturintervall icke-drift - 40 C till 70 C (- 40 F till 158 F) Batterispecifikationer Funktion Typ Specifikationer Polymerbatteri på 31,5 wattimmar med ExpressCharge Polymerbatteri på 42 wattimmar med ExpressCharge Systemspecifikationer 9

10 Funktion Specifikationer Polymerbatteri på 42 wattimmar med lång livscykel 31,5 wattimmar: Längd Bredd Höjd Vikt Spänning 177,6 mm (6,99 tum) 82,6 mm (3,25 tum) 5,5 mm (0,21 tum) 135,0 g (0,29 lb) (126 GB M.2 SATA) 11,4 VDC 42 WHr (42 wattimmar): Längd Bredd Höjd Vikt Spänning Livstid 177,6 mm (6,99 tum) 82,6 mm (3,25 tum) 5,5 mm (0,21 tum) 170 g (0,37 lb) 7,6 VDC 300 urladdnings-/laddningscykler Temperaturintervall Drift Laddning: 0 C till 50 C (32 F till 122 F) Urladdning: 0 C till 70 C (32 F till 158 F) Ej i drift -20 C till 85 C (-4 F till 185 F) Fysiska specifikationer Funktion Vikt endast surfplatta (med 32 wattimmar och 126 GB M.2 SATA-bas) Vikt surfplatta + tangentbord Inström maximal Bredd Höjd (endast surfplatta) Höjd (endast surfplatta +tangentbord) Djup Specifikationer 856 g (1,89 lb) 1,196 kg (2,64 lbs) 1,3 A/1,7 A 292 mm (11,5 tum) 9,76 mm (0,38 tum) 14,9 mm (0,59 tum) 208,8 mm (8,22 tum) 10 Systemspecifikationer

11 Miljöspecifikationer Temperature (temperatur) Drift Förvaring Relativ luftfuktighet maximalt Drift Förvaring Höjd över havet maximal Drift Ej i drift Luftburen föroreningsnivå Specifikationer 0 C till 35 C (32 F till 95 F) 40 C till 65 C ( 40 F till 149 F) Specifikationer 10 % till 90 % (icke-kondenserande) 10 % till 95 % (icke kondenserande) Specifikationer 0 m till m (0 fot till fot) 0 m till m (0 fot to ft) G2 eller lägre enligt ISA S Systemspecifikationer 11

12 2 Använda surfplattan Det här avsnittet beskriver hur du slår på och stänger av surfplattan, inklusive hur du installerar microsd- och micro SIM-kort. Ämnen: Skruvlista Rekommenderade verktyg Fälla ut stödet Innan du arbetar inuti surfplattan När du har arbetat inuti surfplattan microsd - Micro-SIM-kort Bildskärmspanel och bildskärmskabel PCIe Solid State-hårddisk (SSD) WLAN-kortet Högtalare Batteriet Systemfläkt Kylfläns Framåtvänd kamera Bakåtvänd kamera Smartkortlåda Dockningskort Moderkort Knappcellsbatteri Antenn USH-kortet Skruvlista Tabell 1. Lista över skruvstorlekar för Latitude i-1 Komponent M2,0x 1,1+1,7 M2,0 X 4,0 M1,6 x 3,0 M2,0 X 2,5 M1,6 x 3,0 M2,0 X 2,0 M2,0 X 3,5 Bakre hölje 3 Batteriet 4 Kylfläns 4 Gångjärn 4 Bildskärmspanelen 6 Systemfläkt 2 WWAN-kort 1 12 Använda surfplattan

13 Komponent M2,0x 1,1+1,7 M2,0 X 4,0 M1,6 x 3,0 M2,0 X 2,5 M1,6 x 3,0 M2,0 X 2,0 M2,0 X 3,5 WLAN-kort 1 Smartkorthållare 3 SSD-kort 1 Dockningsfäste 2 Stöd 4 Kameramodul 2 (främre) 1 (bakre) Antennmodul 1 Moderkort 4 Rekommenderade verktyg Procedurerna i detta dokument kan kräva att följande verktyg används: Stjärnskruvmejsel Stjärnskruvmejsel storlek 0 Stjärnskruvmejsel storlek 1 Plastrits Fälla ut stödet 1 Håll surfplattan lodrätt mot en plan yta. 2 Tryck surfplattan nedåt så att stödet fälls ut. Använda surfplattan 13

14 OBS: Stödet fälls ut med hjälp av sprintarna på undersidan av surfplattan. Innan du arbetar inuti surfplattan Använd följande säkerhetsanvisningar som hjälp att skydda dig och surfplattan mot skador. Om inget annat anges förutsätts i varje procedur i det här dokumentet att följande villkor har uppfyllts: Du har läst säkerhetsinformationen som medföljde surfplattan. VARNING: Innan du utför något arbete inuti surfplattan ska du läsa säkerhetsinstruktionerna som medföljde plattan. Mer information om bästa praxis gällande säkerhet finns på sidan Regulatory Compliance på VIKTIGT!: Många reparationer ska endast utföras av certifierade servicetekniker. Du bör endast utföra felsökning och enkla reparationer enligt vad som auktoriserats i din produktdokumentation, eller efter instruktioner från service- och supportteamet online eller per telefon. Skador som uppstår till följd av service som inte har godkänts av Dell täcks inte av garantin. Läs och följ de säkerhetsanvisningar som medföljde produkten. VIKTIGT!: Undvik elektrostatiska urladdningar genom att jorda dig själv. Använd ett antistatarmband eller vidrör en omålad metallyta (till exempel en kontakt på surfplattans baksida) med jämna mellanrum. VIKTIGT!: Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på ett kort. Håll ett kort i dess kanter eller med hjälp av dess metallmonteringskonsol. VIKTIGT!: Dra i kontakten eller dragfliken, inte i själva kabeln, när du kopplar loss en kabel. Vissa kablar har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du kopplar ur kabeln. När du drar isär kontaktdon håller du dem korrekt riktade för att undvika att kontaktstiften böjs. Se även till att båda kontakterna är korrekt inriktade innan du kopplar in kabeln. OBS: Färgen på surfplattan och vissa komponenter kan skilja sig från de som visas i det här dokumentet. 14 Använda surfplattan

15 För att undvika att skada surfplattan ska du utföra följande åtgärder innan du börjar arbeta i den. 1 Se till att arbetsytan är ren och plan så att inte surfplattans kåpa skadas. 2 Stäng av surfplattan. 3 Avdocka surfplattan om den är ansluten till en dockningsenhet (dockad) såsom dockningsstationen (tillval) eller tangentbordsdockan. 4 Koppla bort nätadaptern från surfplattan. 5 Håll strömbrytaren intryckt i några sekunder för att avlägsna kvarvarande ström från moderkortet. VIKTIGT!: Skydda dig mot elstötar genom att alltid koppla bort surfplattan från eluttaget. VIKTIGT!: Jorda dig genom att röra vid en omålad metallyta, till exempel metallen på baksidan av surfplattan, innan du vidrör något inuti surfplattan. Medan du arbetar bör du med jämna mellanrum röra vid en omålad metallyta för att avleda statisk elektricitet, som kan skada de inbyggda komponenterna. 6 Ta bort lagrings-sd-kortet från surfplattan. Stänga av surfplatta Windows 10 VIKTIGT!: Undvik att data går förlorade genom att spara och stänga alla öppna filer och avsluta alla program innan du stänger av datorn. 1 Klicka eller tryck på. 2 Klicka eller tryck på och klicka eller tryck på Shut down (stäng av). OBS: Kontrollera att datorn och alla anslutna enheter är avstängda. Om datorn eller någon ansluten enhet inte stängdes av automatiskt när du stängde av operativsystemet trycker du ned strömbrytaren i sex sekunder för att stänga av dem. När du har arbetat inuti surfplattan VIKTIGT!: Kvarglömda och lösa skruvar inuti surfplattan kan allvarligt skada surfplattan. 1 Sätt tillbaka alla skruvar och kontrollera att inga lösa skruvar finns kvar inuti surfplattan. 2 Anslut alla externa enheter, all kringutrustning och alla kablar du tog bort innan du började arbeta i surfplattan. 3 Sätt tillbaka eventuella mediakort, SIM-kort och andra delar som du tog bort innan arbetet på surfplattan påbörjades. 4 Anslut surfplattan och alla anslutna enheter till eluttagen. 5 Slå på surfplattan. microsd - Micro-SIM-kort usim-kort kan bara sättas i surfplattor som levereras med WWAN-modul. 1 Följ proceduren i Innan du arbetar inuti surfplattan. OBS: Koppla bort strömkällan och töm den kvarvarande strömmen innan stegen utförs 2 Lägg surfplattan på en jämn och plan yta med stödet uppåt. OBS: Fäll ut stödet i 135 för att komma åt kortplatsen för micro-sd och micro-sim VIKTIGT!: Öppna inte mer än 135 eftersom det kan skada gångjärnen. 3 Skjut och lyft höljet. OBS: Var noga med att stänga av eller koppla bort strömmen för att bli av med kvarvarande ström innan du installerar microsd- och/eller micro-sim-kortet. Använda surfplattan 15

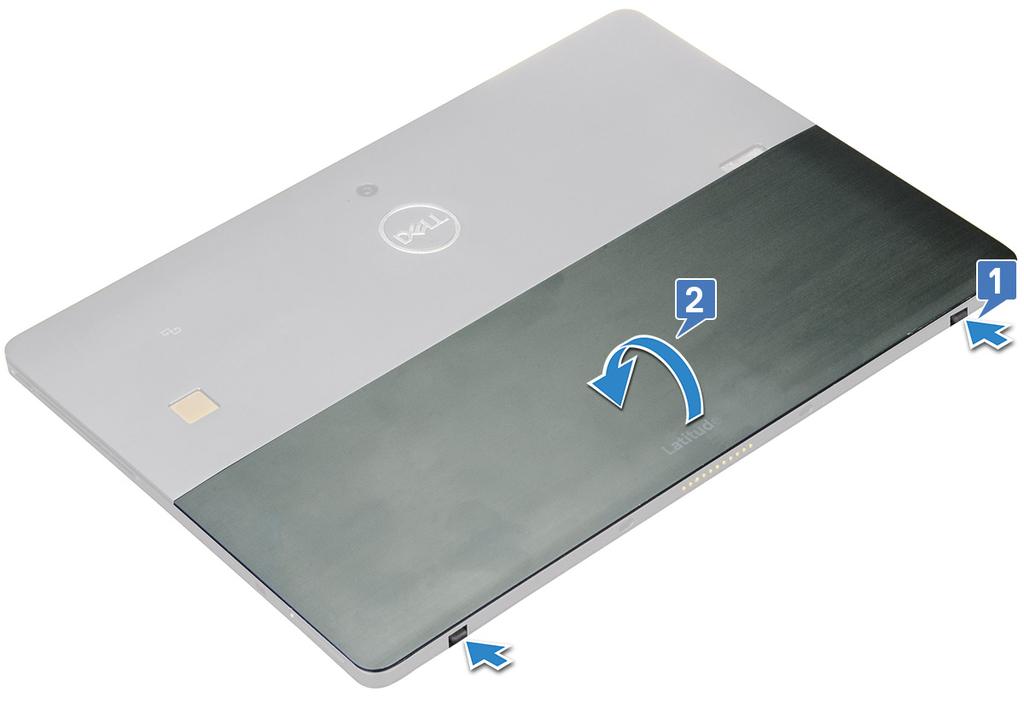

16 4 Skjut stödet till en vinkel på 135 mot microsd- och micro-sim-kortets fack. 5 Sätt i SD-kort och/eller micro-sim-kort i spåren som visas på kortplatserna. 6 Justera höljet i skåran på surfplattan och skjut in det för att säkra microsd- och micro-sim-korten. 7 Utför samma steg för att ta bort microsd-/micro-sim-korten. Bildskärmspanel och bildskärmskabel 16 Använda surfplattan

17 Ta bort bildskärmspanelen och bildskärmskabeln 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a usim-/microsd-kort OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. 3 Fäll ut stödet genom att hålla surfplattan vertikalt och trycka den nedåt. Lägg surfplattan med skärmen nedåt. OBS: Du kan även fälla ut stödet från högtalarens insänkta område. 4 Lägg surfplattan på en plan yta och lyft stödet för att komma åt surfplattans bas. 5 För att frigöra bildskärmspanel: a Ta bort M1,6 x 3,0-skruvarna som håller fast basskyddet i surfplattan [1]. b Fäll ihop stödet [2]. Använda surfplattan 17

18 6 Använd en plastrits [1] för att bända upp kanterna [2] på bildskärmspanelen. Börja vid den nedre sidan (nära dockningsporten). OBS: Vänd på surfplattan så att LCD-skärmen är riktad uppåt. 18 Använda surfplattan

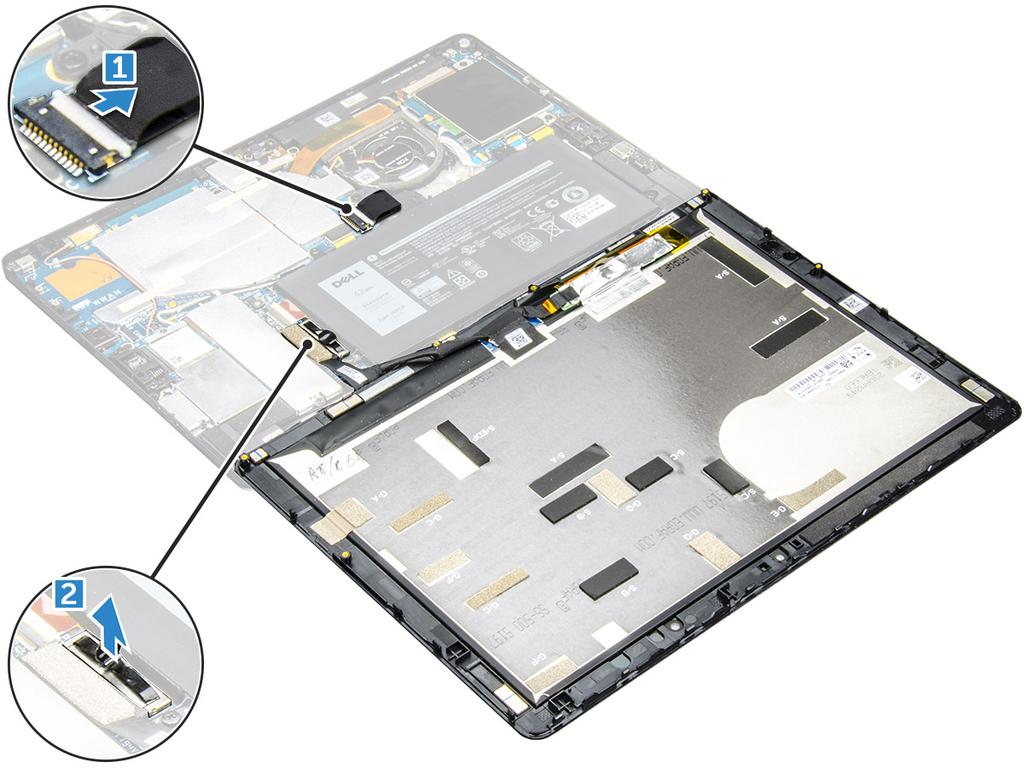

19 7 Lägg bildskärmspanelen på en plan yta. 8 Koppla bort kablarna genom att: a Koppla bort batterikabeln på moderkortet [1]. b Koppla bort bildskärmskabeln på moderkortet [2]. Använda surfplattan 19

20 9 Lyft bildskärmspanel från surfplattan. Installera bildskärmspanel 1 Lägg bildskärmspanelen på en plan yta. 2 Anslut bildskärmskabeln till kontakten på moderkortet. 3 Anslut batterikabeln till kontakten på moderkortet. 4 Installera bildskärmspanelen på surfplattan och tryck på kanterna tills de snäpper fast. 5 Vänd på surfplattan och fäll ut stödet. 6 Sätt tillbaka M1,6 x 3,0 mm-skruvarna för att fästa surfplattan i bildskärmspanelen. 7 Installera: a usim-/microsd-kort 8 Följ proceduren i När du har arbetat inuti surfplattan. Ta bort bildskärmskabeln 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b usim- och/eller microsd-kort bildskärmspanel 3 Ta bort bildskärmskabeln: a Dra bort tejpen som håller fast pekmodulskabeln [1]. b Koppla bort pekmodulskabeln från kontakten på bildskärmspanelen [2]. c Dra inte bort tejpen som håller fast bildskärmskabeln [3]. 20 Använda surfplattan

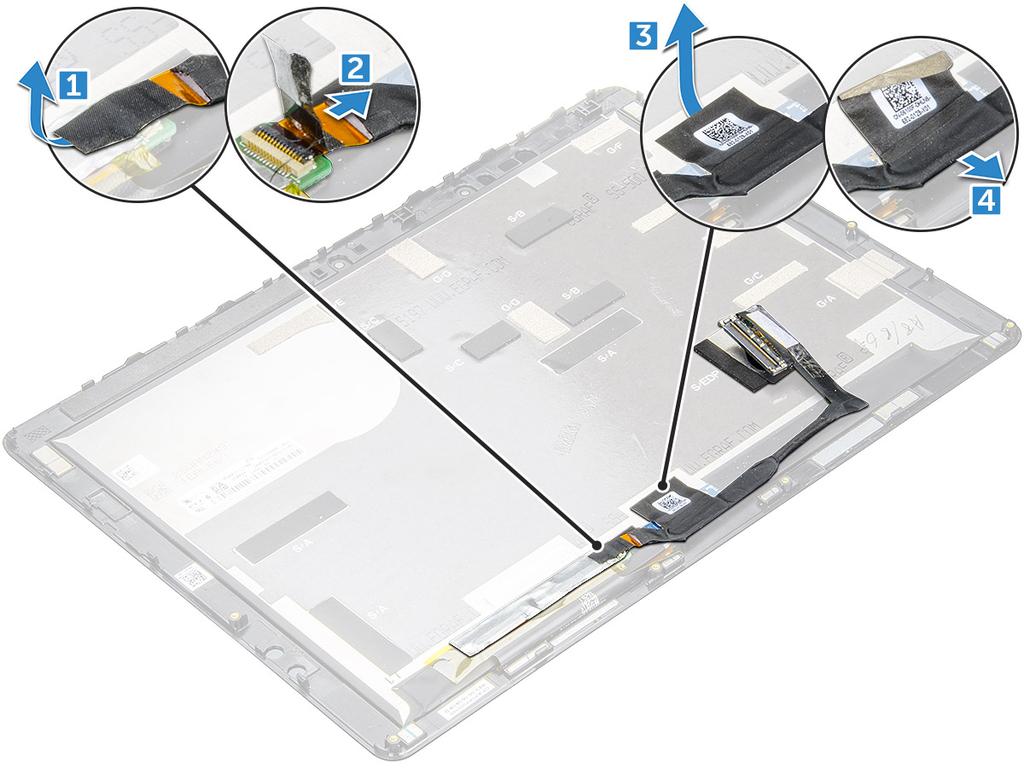

21 d Koppla bort bildskärmskabeln från kontakten på bildskärmspanelen [4]. Installera bildskärmskabeln 1 Anslut bildskärmskabeln till kontakten på bildskärmspanelen. 2 Fäst tejpen som håller fast bildskärmskabeln på bildskärmspanelen. 3 Anslut pekmodulskabeln till kontakten på bildskärmspanelen. 4 Fäst bandet som håller fast pekmodulskabeln på bildskärmspanelen. 5 Installera: a bildskärmspanel b usim-/microsd-kort OBS: usim-kort är endast installerat på surfplattor som levereras med WWAN-modul. 6 Följ proceduren i När du har arbetat inuti systemet. PCIe Solid State-hårddisk (SSD) Ta bort SSD-moduler 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a usim-/microsd-kort b OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel Använda surfplattan 21

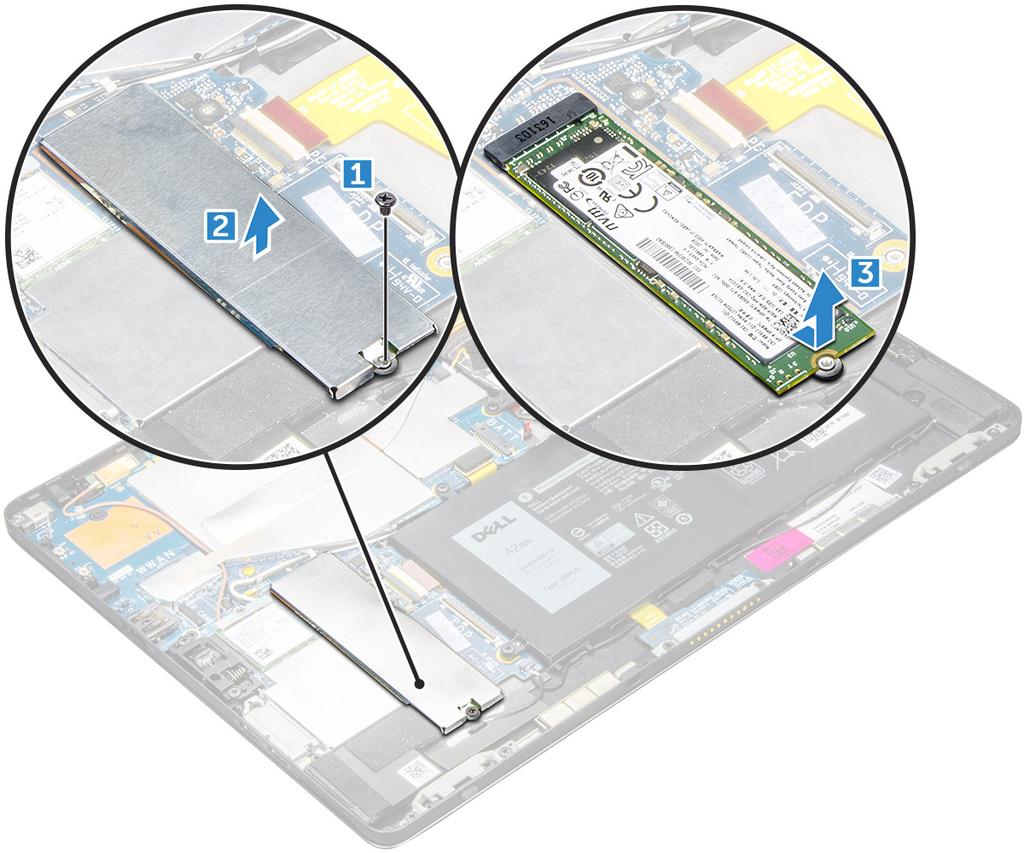

22 3 Så här tar du bort SSD-modulen: a Ta bort M2,0 x 2,5 mm-skruven som håller fast SSD-skyddet [1]. b Lyft bort SSD-skyddet från surfplattan [2]. c Skjut undan och lyft SSD-modulen från facket i surfplattan [3]. Installera SSD-modul 1 Sätt i SSD-modulen i kontakten på moderkortet. 2 Installera SSD-skyddet på SSD-modulen. VIKTIGT!: Rikta in de fem spännenas huvuden i moderkortets avsedda hål för att montera skyddet på rätt sätt. Var försiktig när du sätter in spännena, eftersom de är små och ömtåliga. Felaktig hantering kan skada klämmornas huvud och innebär att skyddet måste bytas. 3 Sätt tillbaka M2,0 x 2,5 mm-skruven för att fästa SSD-skyddet. 4 Installera: a b OBS: Rikta in skyddet för att undvika skador på klämmornas huvuden. Bildskärmspanelen usim/microsd Micro-SIM-kort kan bara sättas i surfplattor som levereras med WWAN-modul. 5 Följ proceduren i När du har arbetat inuti surfplattan. 22 Använda surfplattan

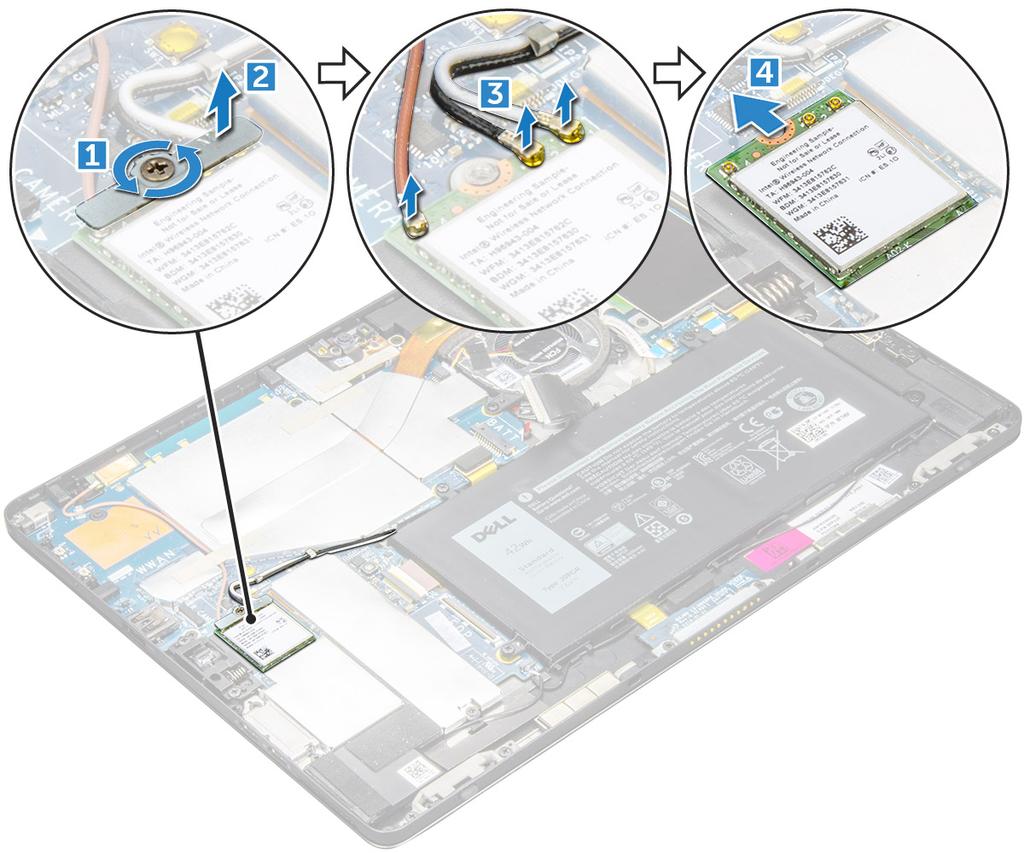

23 WLAN-kortet Ta bort WLAN -kortet 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b usim-/microsd-kort OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel 3 Så här tar du bort WLAN-kortet: a Ta bort M2,0 x 3,5-skruven som håller fast WLAN-fästet [1]. b Koppla bort antennkablarna från WLAN-kortet [2]. c Lyft och skjut undan WLAN-kortet från kontakten på moderkortet [3]. OBS: System levererat med WiGig-modell har tillvalet WiGig-kabel (orange) ansluten. Installera WLAN-kortet 1 Sätt i WLAN-kortet i kontakten på moderkortet. 2 Anslut antennkablarna till WLAN-kortet. Använda surfplattan 23

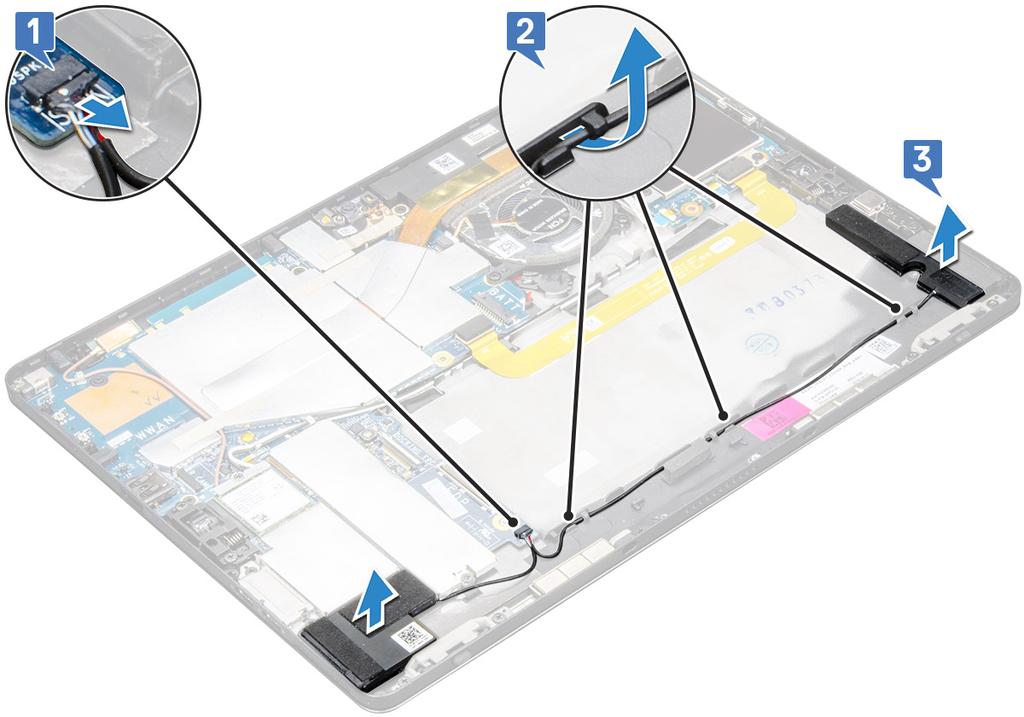

24 3 Sätt in WLAN-fästet i WLAN-kortet. 4 Sätt tillbaka M2,0 x 3,5 mm-skruven för att fästa WLAN-fästet. 5 Installera: a b bildskärmspanel usim/microsd OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 6 Följ proceduren i När du har arbetat inuti surfplattan. Högtalare Ta bort högtalaren 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b Micro SIM-/microSD-kort OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel 3 Ta bort högtalaren genom att: a Ta bort M SSD OBS: Ta bort SSD:n för att frigöra mer utrymme för att bända bort högtalarna. b Dra plastritsarna medurs för att dra av och ta bort båda högtalare från chassit []. c Ta bort högtalarkabeln från kontakten på moderkortet []. 24 Använda surfplattan

25 Installera högtalaren 1 Sätt in högtalaren i blocket på moderkortet. 2 Anslut kablarna till moderkortet igen. 3 Tryck på högtalaren för att fästa den i limmassan på systemet. 4 Installera: a b Bildskärmspanelen usim/microsd OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 5 Följ proceduren i När du har arbetat inuti surfplattan. Batteriet Försiktighetsåtgärder gällande litiumjonbatterier VIKTIGT!: Var försiktig när du hanterar litiumjonbatterier. Ladda ur batteriet så mycket som möjligt innan du tar bort det från datorn. Detta kan göras genom att koppla bort nätadaptern från systemet för att låta batteriet laddas ur. Undvik att krossa, tappa, skada eller tränga in i batteriet med främmande föremål. Utsätt inte batteriet för höga temperaturer eller montera isär batteripaketen och -cellerna. Tryck inte på batteriets yta. Böj inte batteriet. Använd inte verktyg av något slag för att bända på eller mot batteriet. Om batteriet fastnar i en enhet på grund av att det svällt ska du inte försöka frigöra eftersom punktering, böjning eller krossning av ett litiumjonbatteri kan vara farligt. Vid en sådan händelse ska hela systemet bytas ut. Kontakta för att få hjälp och ytterligare anvisningar. Köp alltid äkta batterier från eller auktoriserade Dell-partners och återförsäljare. Ta bort batteriet 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b usim-/microsd-kort OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel 3 Så här tar du bort batteriet: a Ta bort M2,0 4,0-skruvarna som håller fast batteriet i surfplattan [1]. b Lyft batteriet från surfplattan [2]. Använda surfplattan 25

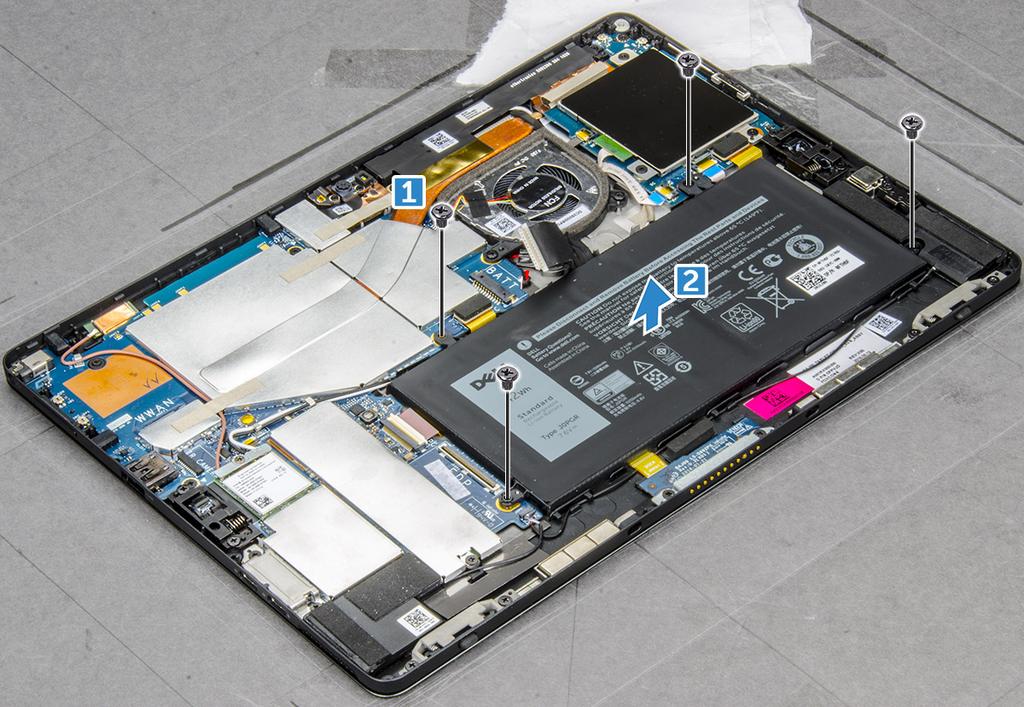

26 Installera batteriet 1 För in batteriet i urtaget på surfplattan. 2 Sätt tillbaka M2,0 x 4,0-skruvarna för att fästa batteriet i surfplattan. 3 Installera: a b bildskärmspanel usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 4 Följ proceduren i När du har arbetat inuti surfplattan. Systemfläkt Ta bort systemfläkten 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b usim-/microsd-kort OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. Bildskärmspanelen 3 Ta bort systemfläkten genom att: a Koppla bort systemfläktkabeln från moderkortet [1]. b Ta bort M2,0 4,0-skruvarna som håller fast systemfläkten [2]. c Lyft systemfläkten från surfplattans [3]. 26 Använda surfplattan

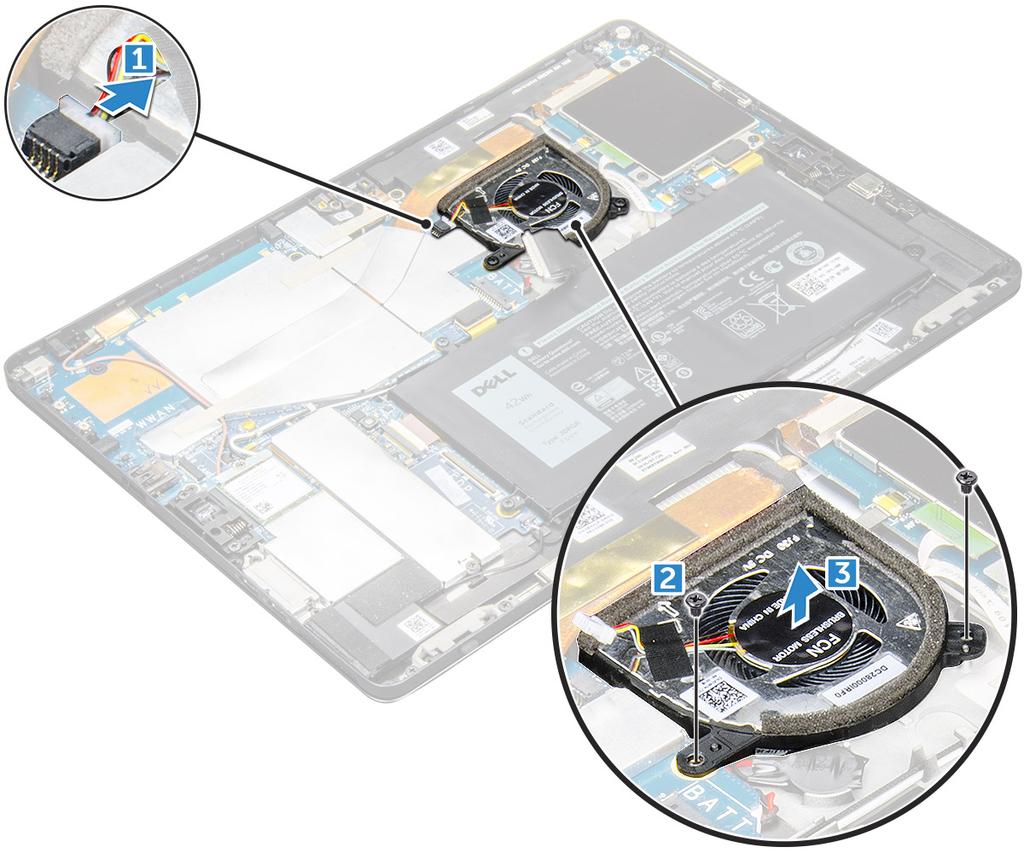

27 Installera systemfläkten 1 Rikta in systemfläkten med skruvhållarna på moderkortet. 2 Sätt tillbaka M2,0 x 3,0-skruvarna för att fästa systemfläkten i moderkortet. 3 Anslut systemfläktkabeln till moderkortet. 4 Installera: a bildskärmspanel OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. b usim-/microsd-kort 5 Följ proceduren i När du har arbetat inuti surfplattan. Kylfläns Ta bort kylflänsenheten 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a Micro-SIM- och/eller microsd-kort OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. Använda surfplattan 27

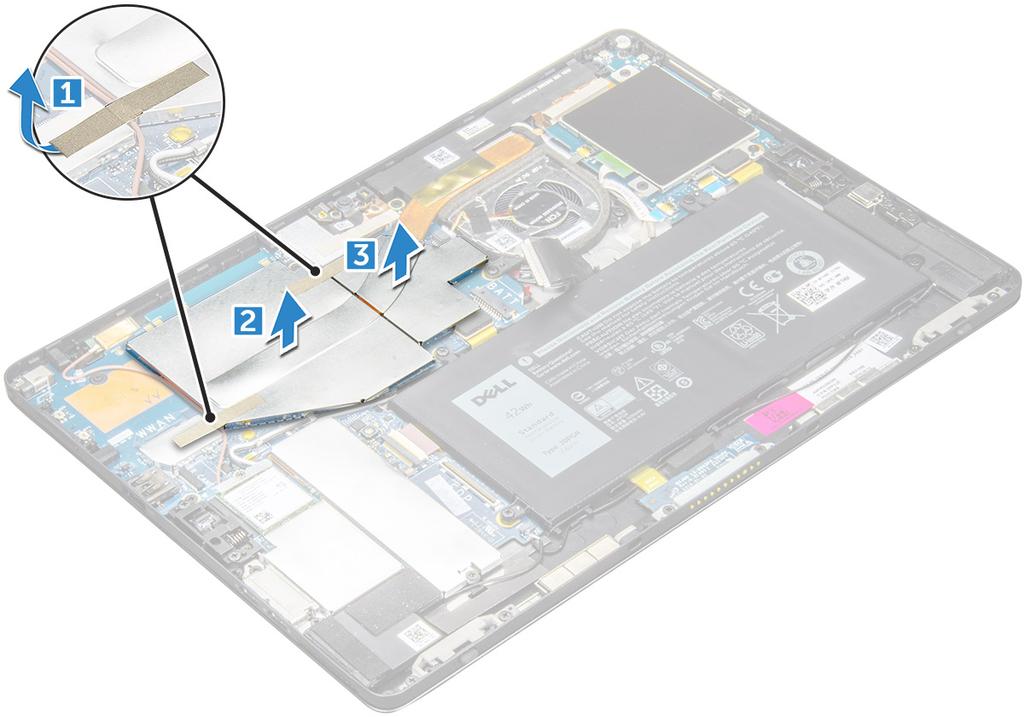

28 b Bildskärmspanelen 3 Ta bort kylflänsenheten så här: a Dra bort de ledande tejpremsorna som håller fast avskärmningshöljet [1]. OBS: Dra bort tejpen försiktigt. Om den skadas måste nya tejpremsor beställas. Remsan skyddar IR-kamerans kabel mot skador. Sätt fast remsorna medan du installerar eller byter komponenter. Ta försiktigt bort de fyra värmeledande tejpremsorna så att de kan återanvändas. b Lyft bort avskärmningshöljena som håller fast kylflänsenheten [2,3]. OBS: Ta bort den svarta tejpen/koppartejpen som håller fast IR-kamerans kabel på den modell som levereras med IRkamera (tillval). 4 Ta bort kylflänsenheten så här: a Lossa M2,0 x 2,5-skruvarna som håller fast kylflänsenheten i surfplattan [1]. OBS: Ta bort skruvarna i nummerordning [1, 2, 3, 4] så som anges på kylflänsen. b Lyft kylflänsenheten från surfplattan [2]. 28 Använda surfplattan

29 Installera kylflänsenheten 1 Rikta in kylflänsenheten med skruvhållarna på moderkortet. 2 Sätt tillbaka M2,0 x 2,5-skruvarna för att fästa kylflänsen på moderkortet. OBS: Dra åt skruvarna på moderkortet i ordningen på beskrivningsnumren [1, 2, 3, 4] enligt beskrivningen på kylflänsen. 3 Installera avskärmningshöljena på kylflänsenheten. OBS: Fäst den svarta tejpen/koppartejpen som håller fast IR-kamerans kabel på den modell som levereras med IR-kamera (tillval). 4 Sätt fast den värmeledande tejpen som håller fast avskärmningshöljena. 5 Sätt tillbaka avskärmningshöljena för att täcka över kylflänsenheten. 6 Installera: a b OBS: Avskärmningshöljena kan gå sönder om de inte hanteras varsamt. bildskärmspanel usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 7 Följ proceduren i När du har arbetat inuti surfplattan Framåtvänd kamera Använda surfplattan 29

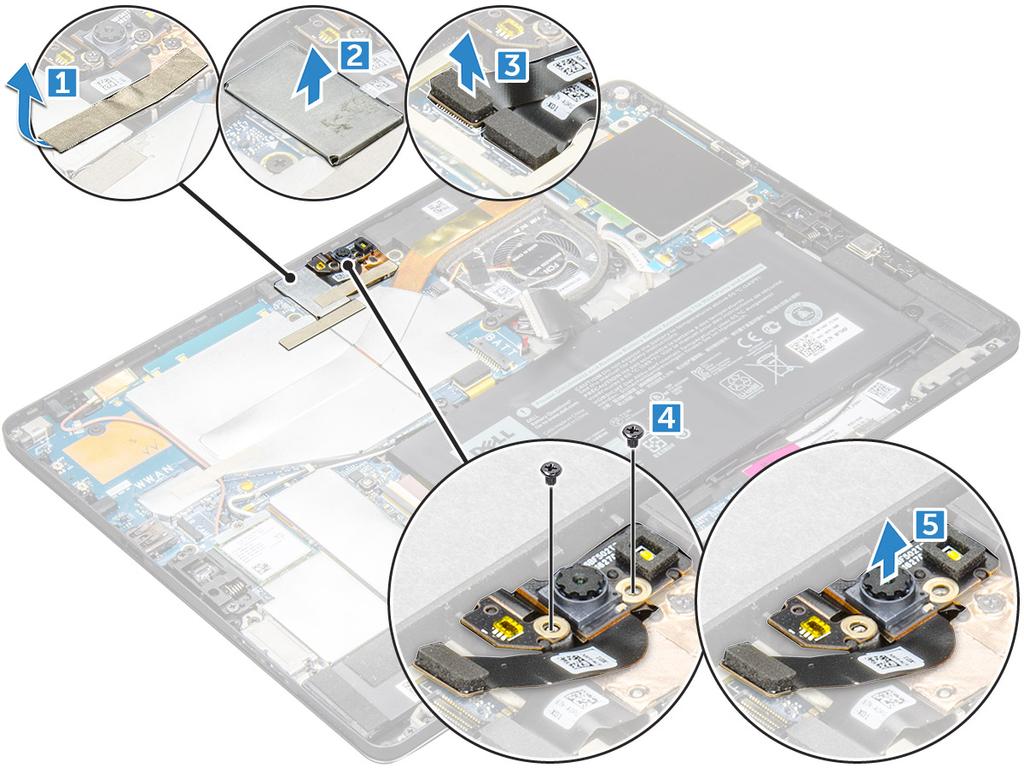

30 Ta bort kameran på framsidan 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b Micro-SIM- och/eller microsd-kort OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. Bildskärmspanelen 3 Så här tar du bort kameran på framsidan: a Ta bort den värmeledande tejpen som täcker kameramodulen, kylflänsen, antennen och skyddshöljet [1]. b Bänd försiktigt och lyft bort skyddshöljet som täcker den främre kamerans[2]. c Använd en plastrits för att bända upp och koppla bort kamerakabeln [3] OBS: Dra bort tejpremsan som håller ihop kameran på framsidan med kameran på baksidan. Kabeln till kameran på framsidan är fastlimmad i kameran på baksidan. Dra bort försiktigt för att ta bort skruven som håller fast kameran på baksidan i moderkortet. d Ta bort M1,6 x 3,0 mm-skruvarna som fäster den främre kameramodulen till chassit [4]. e Dra av och lyft den främre kameramodulen från surfplattan [5]. Installera den främre kameran 1 För in kameramodulen i facket på surfplattan. 2 Sätt tillbaka M1,6 x 3,0-skruvarna för att fästa den främre kameramodulen. 3 Anslut den främre kamerans kabel till moderkortet. 30 Använda surfplattan

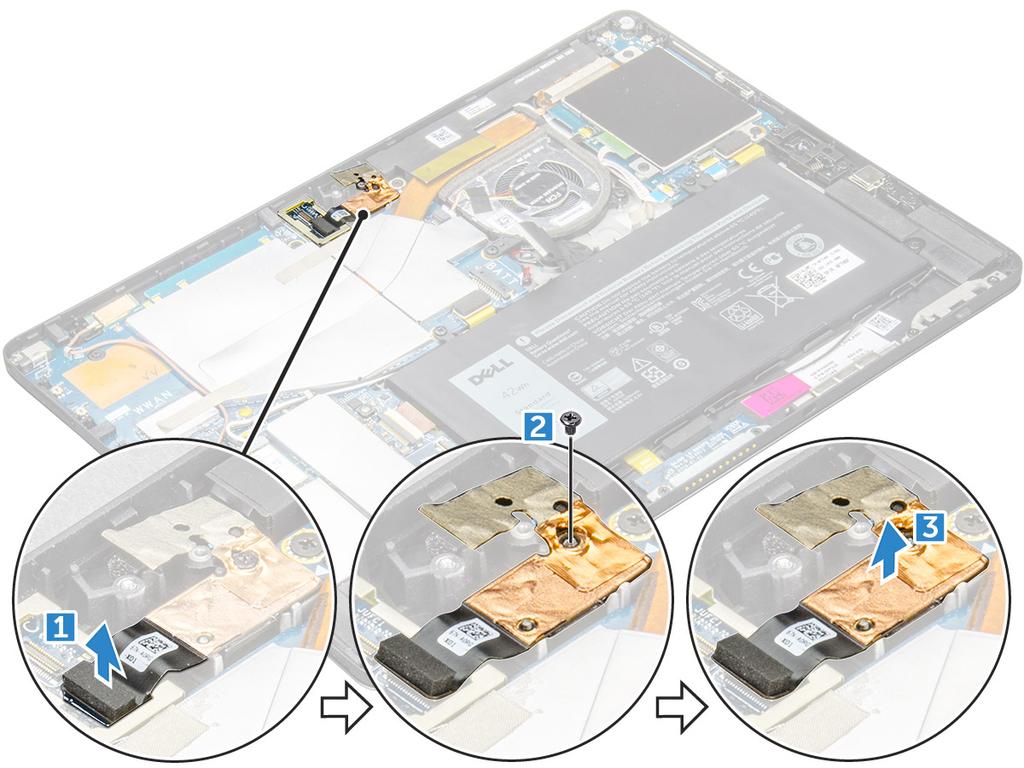

31 OBS: Fäst den självhäftande tejpen som fäster den främre kameran på den bakre kameran. 4 Montera skyddshöljet för att fästa den främre kameramodulen. OBS: Var försiktig med skyddshöljet så att det inte går sönder. 5 Fäst den värmeledande tejpen som täcker kameramodulen, kylflänsen, antennen och skyddshöljet. 6 Installera: a bildskärmspanel b usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 7 Följ proceduren i När du har arbetat inuti surfplattan. Bakåtvänd kamera Ta bort kameran på baksidan 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b c usim/microsd OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. Bildskärmspanelen kameran på framsidan 3 Så här tar du bort kameran på baksidan: a Koppla bort kabeln på kameran på baksidan från moderkortet [1]. b Ta bort M1,6 x 3,0-skruven som håller fast den bakre kameramodulen [2]. c Lyft kameramodulen från surfplattan [3]. Använda surfplattan 31

32 Installera den bakre kameran 1 För in den bakre kameramodulen i facket på surfplattan. 2 Sätt tillbaka M1,6 x 3,0-skruven för att fästa den bakre kameramodulen. 3 Anslut den bakre kamerans kabel till moderkortet. 4 Installera: a främre kamera b bildskärmspanel c usim/microsd OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 5 Följ proceduren i När du har arbetat inuti surfplattan. Smartkortlåda Ta bort smartkorthållaren OBS: Ta alltid bort smartkortet från smartkortsläsaren. 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a usim-/microsd-kort 32 Använda surfplattan

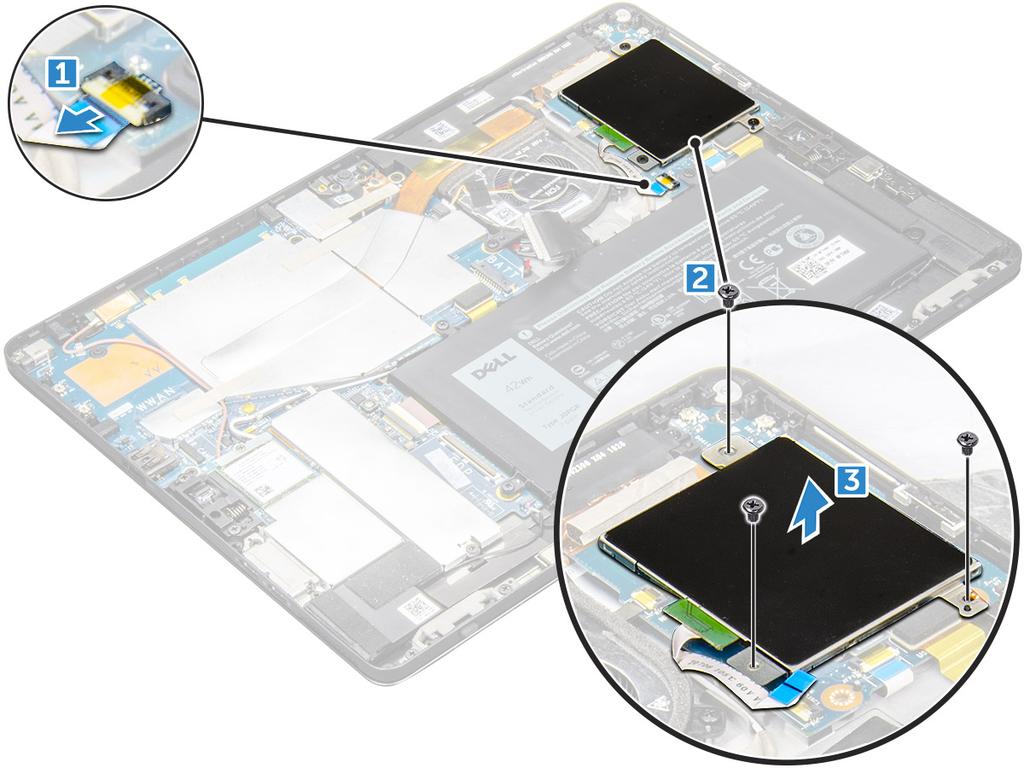

33 b OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel 3 Koppla bort kablarna genom att: a Koppla bort smartkortets kabel från smartkorthållaren [1]. b Ta bort M2,0 x 2,5-skruvarna från smartkortsmodulen [2]. c Lyft smarkorthållaren från surfplattan [3]. Installera smartkorthållaren 1 Sätt in smartkorthållaren i sin plats på surfplattan. 2 Sätt tillbaka M2,0 x 2,5-skruvarna för att fästa smartkorthållaren i surfplattan. 3 Anslut smartkabeln till smartkortets modul. 4 Installera: a bildskärmspanel b usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 5 Följ proceduren i När du har arbetat inuti surfplattan. Använda surfplattan 33

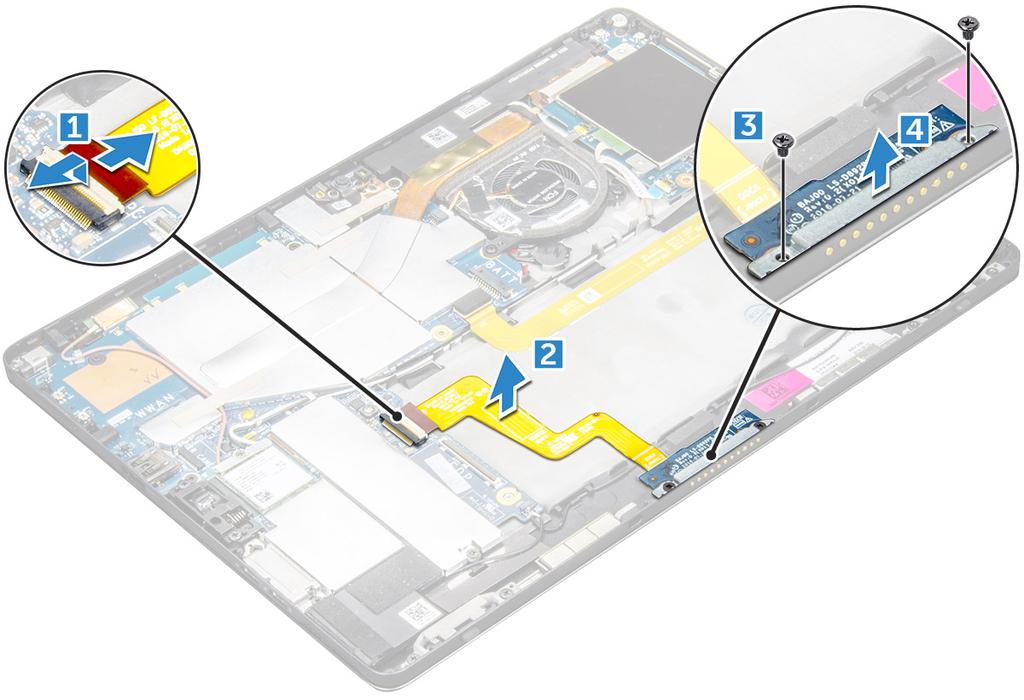

34 Dockningskort Ta bort dockningskortet 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b c usim-/microsd-kort OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel batteriet 3 Lossa dockningskortet genom att: a Koppla bort dockningskortets kabel från moderkortet [1]. OBS: Dockningskortets FPC döljs av högtalarkabeln. Ta först bort höger högtalare från systemet för att byta dockningskort. b Dra bort dockningskortets kabel från surfplattan [2]. c Ta bort M2,0 x 2,0-skruvarna som håller fast dockningskortets fäste i dockningskortet [3]. d Lyft dockningskortet från surfplattan [4]. Lyft dockningskortet när du har frigjorts kabeln från tejpremsan. Installera smartkorthållaren 1 Sätt in smartkorthållaren i sin plats på surfplattan. 2 Sätt tillbaka M2,0 x 2,5-skruvarna för att fästa smartkorthållaren i surfplattan. 34 Använda surfplattan

35 3 Anslut smartkabeln till smartkortets modul. 4 Installera: a bildskärmspanel b usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 5 Följ proceduren i När du har arbetat inuti surfplattan. Moderkort Ta bort moderkortet 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a usim-/microsd-kort b c d e f OBS: Micro-SIM-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel batteriet SSD-kort systemfläkt WLAN-kort g h i OBS: Installera WWAN-kortet (tillval) kamera på framsidan kamera på baksidan kylfläns 3 Koppla bort följande kablar från moderkortet: a dockningskortetes kabel [1] b högtalarkabeln [2] c USH-kortets kabel [3] Använda surfplattan 35

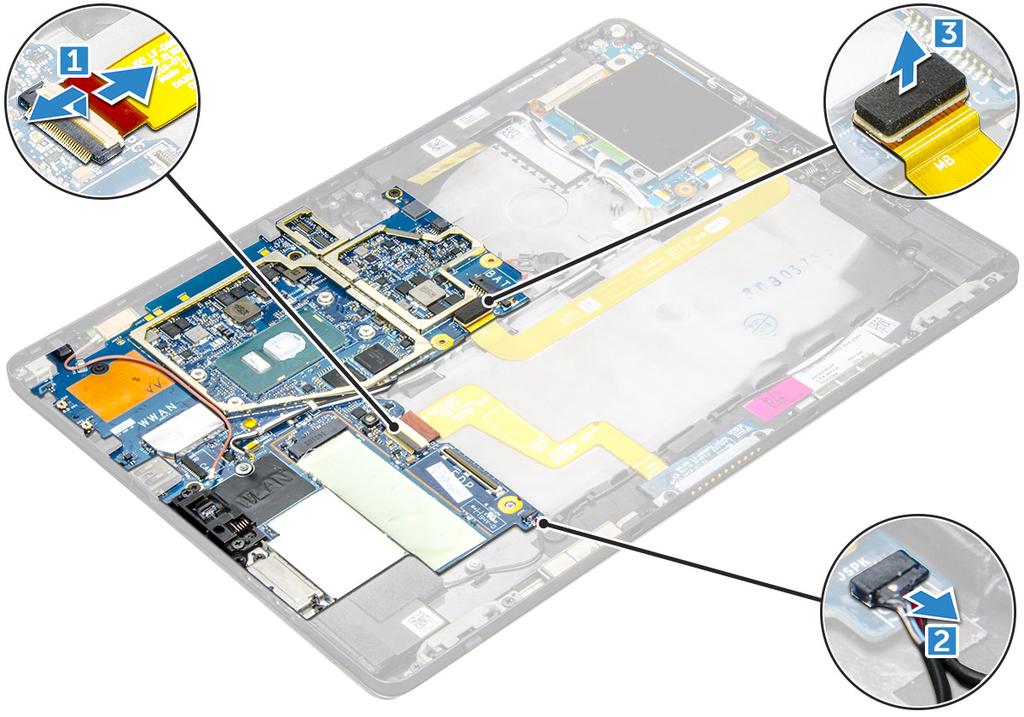

36 4 Lossa antennkablarna från spännena [1,2, 3, 4]. 5 Så här tar du bort moderkortet: a Ta bort M2,0 2,5-skruvarna som håller fast moderkortet i surfplattan [1]. b Lyft moderkortet från surfplattan [2]. 36 Använda surfplattan

37 Installera moderkortet 1 Rikta in moderkortet med skruvhållarna på surfplattan. 2 Dra åt M2,0 x 2,5-skruvarna som håller fast moderkortet i surfplattan. OBS: Kom ihåg att justera Type C-porten och dra åt de två skruvarna för att fästa porten i chassit. 3 Dra antennkablarna genom spännena och kabelkanalerna. 4 Anslut dockningskortets kabel, högtalarkabeln och USH-kortets kabel till kontakterna på moderkortet. 5 Installera: a kylfläns b kameran på baksidan c kameran på framsidan d e f g h i OBS: Ta bort IR-kameran, om en sådan medföljer och har installerats på surfplattan (tillval). systemfläkt WLAN-kort OBS: Ta bort WWAN-kortet som har installerats på surfplattor med WWAM-modulen (tillval). SSD-kort batteriet bildskärmspanel usim/microsd OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 6 Följ proceduren i När du har arbetat inuti surfplattan. Knappcellsbatteri Använda surfplattan 37

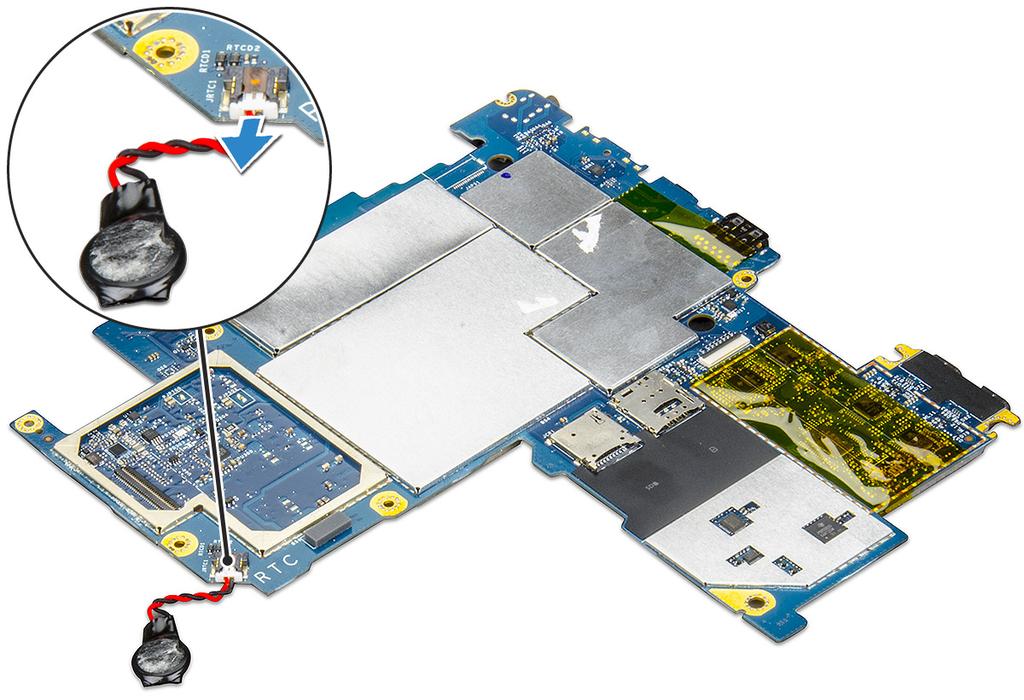

38 Ta bort knappcellsbatteriet Knappcellsbatteriet sitter under moderkortet. 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a usim- och/eller microsd-kortet OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. b bildskärmspanel c batteriet d moderkort 3 Ta bort knappcellsbatteriet genom att: a Koppla bort knappcellsbatteriets kabel från kontakten under moderkortet. b Lyft bort knappcellsbatteriet från surfplattan. OBS: Du kan lätt koppla bort knappcellsbatteriets kabel från kontakten under moderkortet. Du behöver inte ta bort moderkortet för att ta bort knappcellsbatteriet. Installera knappcellsbatteriet 1 Installera knappcellsbatteriet på kortplatsen och fäst på det bakre höljet. 2 Anslut knappcellsbatteriets kabel till kontakten på moderkortet. 3 Installera: a batteriet b bildskärmspanel c usim-/microsd-kort 38 Använda surfplattan

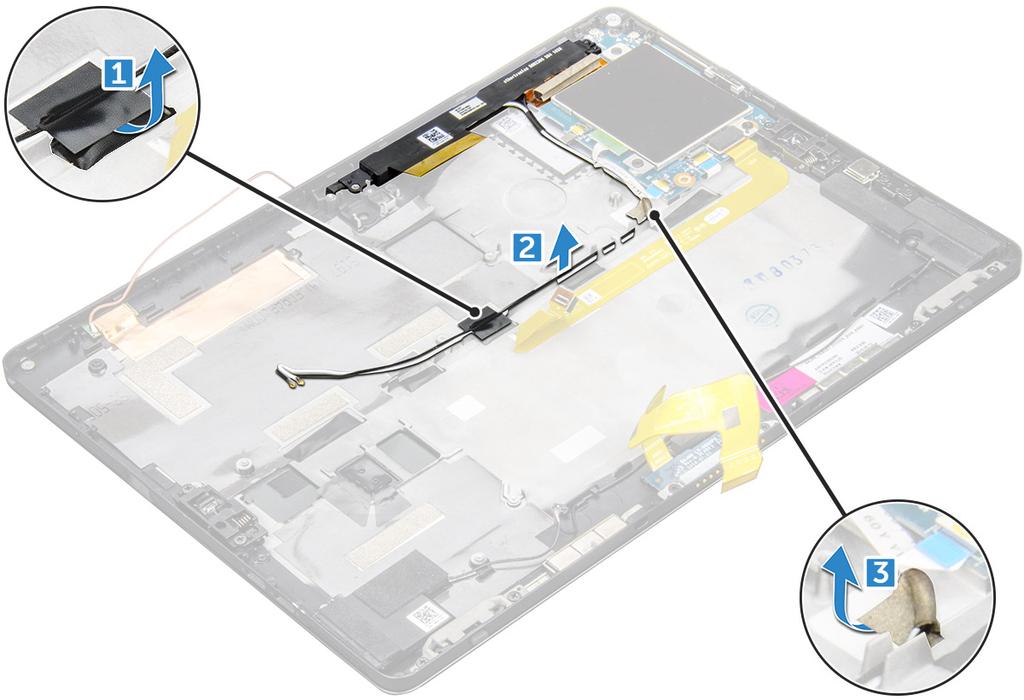

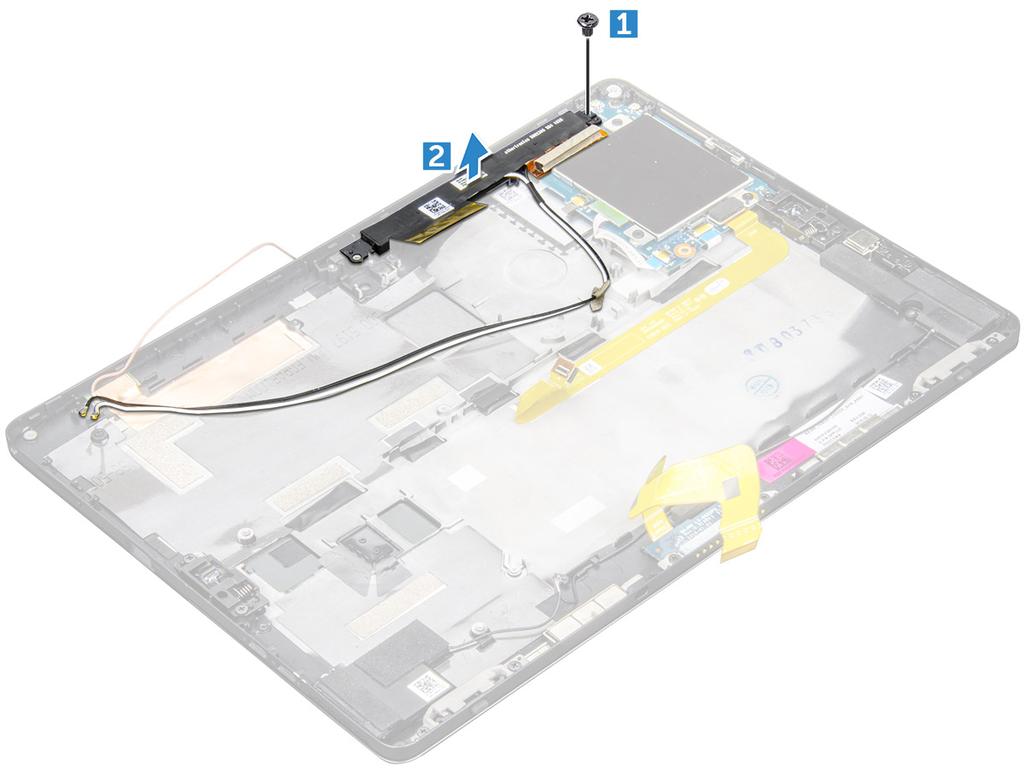

39 OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 4 Följ proceduren i När du har arbetat inuti surfplattan. Antenn Ta bort antennmodulen 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b c d e f usim- och/eller microsd-kortet OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel batteriet kameran på framsidan kameran på baksidan moderkort 3 För att ta bort antennkablarna från antennmodulen: a Dra bort tejpen som håller fast kablarna i det bakre höljet på surfplattan [1]. b Dra ur kablarna från kabelkanalerna på det bakre höljet [2]. c Dra bort det ledande bandet som håller fast kablarna [3]. 4 Så här tar du bort antennmodulen: a Ta bort M1,6 x 3 mm-skruven som håller fast antennmodulen i det bakre höljet på surfplattan [1]. b Lyft antennmodulen från det bakre höljet [2]. Använda surfplattan 39

40 Installera antennmodulen 1 Sätt in antennmodulen i facket på surfplattans bakre hölje. 2 Dra åt M1,6 x 3 mm-skruven som håller fast antennmodulen. 3 Dra antennkablarna genom kabelkanalerna. 4 Fäst tejpen och den värmeledande tejpen som håller fast antennkablarna. 5 Installera: a kylfläns b kameran på baksidan c kameran på framsidan d systemfläkt e WLAN-kort f SSD-kort g batteriet h bildskärmspanel i usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 6 Följ proceduren i När du har arbetat inuti surfplattan. USH-kortet 40 Använda surfplattan

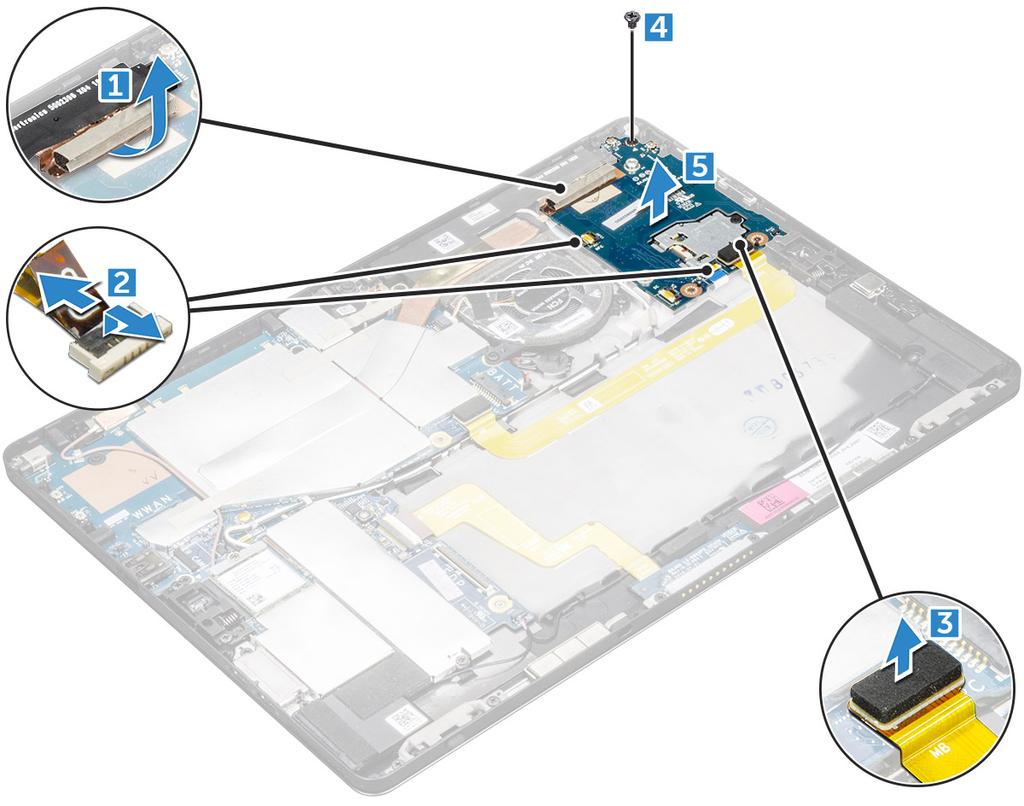

41 Ta bort USH-kortet 1 Följ proceduren i Innan du arbetar inuti surfplattan. 2 Ta bort: a b c d usim-/microsd-kort OBS: usim-kortplatsen är endast tillgänglig på surfplattor som levereras med WWAN-modul. bildskärmspanel batteriet smartkorthållaren 3 Koppla bort kablarna genom att: a Lyft skyddet från kontakten på USH-kortet [1]. b Koppla bort NFC-kabeln och fingeravtrycksläsarens kabel från kontakterna på USB-kortet [2]. c Koppla bort USH-kortets kabel från kontakten på USH-kortet [3] d Ta bort M2,0 x 2,5-skruven som fäster USH-kortet [4]. e Lyft USH-kortet från surfplattan [5]. Installera USH-kortet 1 Sätt tillbaka USB-kortet i facket på surfplattan. 2 Anslut M2,0 x 2,5-skruven för att fästa USH-kortet 3 Anslut USH-kortets kabel till kontakten på USH-kortet. Använda surfplattan 41

42 4 Anslut NFC-kabeln och fingeravtrycksläsarens kabel till kontakterna på moderkortet. 5 Sätt tillbaka avskärmningen på USH-kortet. 6 Installera: a smartkorthållaren b batteriet c bildskärmspanel d usim-/microsd-kort OBS: usim-kortet kan bara sättas i surfplattor som levereras med WWAN-modul. 7 Följ proceduren i När du har arbetat inuti surfplattan. 42 Använda surfplattan

43 3 Teknik och komponenter I det här kapitlet beskrivs den teknik och de komponenter som finns i systemet. Ämnen: Nätadapter Processorer Kretsuppsättning Minnesfunktioner Visningsalternativ Kamerans funktioner Hårddiskalternativ Dell Active-penna Nätadapter Detta system levereras med 45 W eller 65 W Type-C-nätadaptrar. VARNING: När du kopplar bort nätadapterkabeln från surfplattan ska du hålla tag i kontakten, inte i sladden, och dra ut den försiktigt men bestämt så att sladden inte skadas. VARNING: Nätadaptern är kompatibel med eluttag i hela världen. Eluttag och elkontakter kan dock se olika ut i olika länder. Om du använder felaktiga sladdar eller kopplar sladdar eller kontaktdosor på fel sätt, kan brand uppstå eller utrustningen skadas. Processorer Latitude 5285 levereras med: Intel Core i3-7100u (dubbla kärnor, 3 MB cacheminne, 2,4 GHz, 15 W) Intel Core i5-7200u (dubbla kärnor, 3 MB cacheminne, upp till 3,1 GHz, 15 W) Intel Core i5-7300u (vpro, dubbla kärnor, 3 MB cacheminne, upp till 3,5 GHz, 15 W) Intel Core i7-7600u (vpro, dubbla kärnor, 4 MB cacheminne, upp till 3,9 GHz, 15 W) OBS: Klockhastigheten och prestanda varierar beroende på arbetsbelastning och andra variabler. Identifiera processorer i Windows 10 1 Skriv Device Manager (Enhetshanterare) i fältet Ask me anything (Fråga mig något). Fönstret Enhetshanteraren visas. 2 Klicka på Processor. Processorinformationen visas. Teknik och komponenter 43

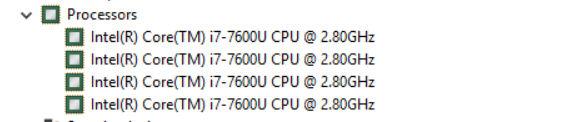

44 Figur 1. processor Verifiera processoranvändningen i Aktivitetshanteraren 1 Högerklicka på aktivitetsfältet. Välj Aktivitetshanteraren 2 Du kan även öppna aktivitetshanteraren genom att trycka på CTRL+ALT+DEL. Fönstret Aktivitetshanteraren visas. 3 Tryck på fliken Prestanda i fönstret Aktivitetshanteraren. Verifiera processoranvändning i Resursövervakaren 1 Högerklicka på surfplattan. 2 Välj Starta Aktivitetshanteraren. Fönstret Aktivitetshanteraren visas. 44 Teknik och komponenter

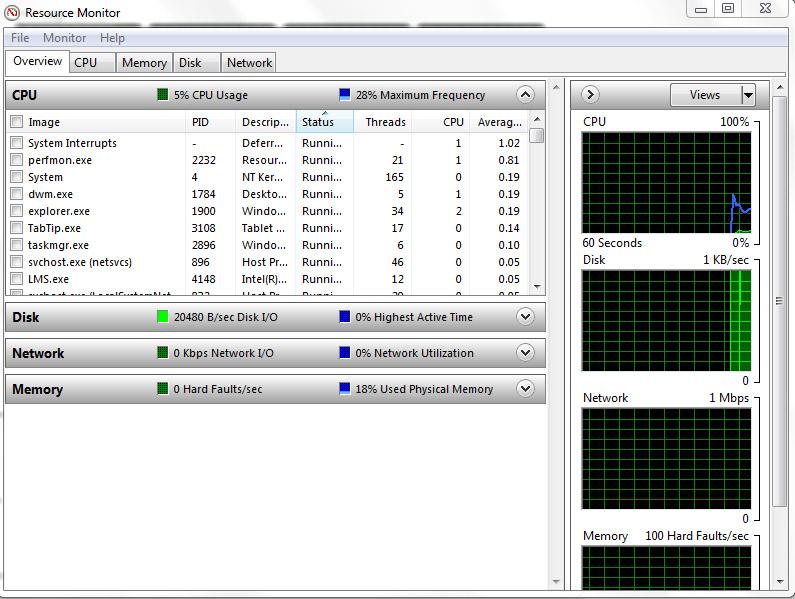

45 3 Tryck på fliken Prestanda i fönstret Aktivitetshanteraren. Processorernas prestandadetaljer visas. 4 Klicka på Öppna Resursövervakaren. Kretsuppsättning Kretsuppsättningen är inbyggd i processorn. Identifiera kretsuppsättningen i Enhetshanteraren i Windows 10 OBS: Den kretsuppsättningsinformation som visas ger en allmän bild och kan skilja sig från vad som faktiskt visas. 1 Skriv Device Manager (enhetshanteraren) i fältet Ask me anything (Fråga mig något). Enhetshanteraren öppnas. 2 Expandera Systemenheter och sök efter kretsuppsättningen. Teknik och komponenter 45

46 Minnesfunktioner Latitude 5285 stöder följande minneskonfigurationer: 4 GB 1 866MHz LPDDR3 Intel Core i3-7100u 8 GB MHz LPDDR3 Intel Core i5-7200u/intel Core i5-7300u 16 GB MHz LPDDR3 Intel Core i7-7600u Kontrollera systemminnet i inställningarna 1 Slå på eller starta om surfplattan. 2 När Dell-logotypen visas, tryck på F2. Meddelandet Entering BIOS (Öppnar BIOS) visas. 3 I den vänstra rutan, välj Inställningar > Allmänt > Systeminformation, Minnesinformationen visas i den högra rutan. Kontrollera systemminne Windows 10 1 Tryck på Windows-knappen och välj All Settings (Alla inställningar) > System. 2 Under System klickar du på About (Om). 46 Teknik och komponenter

47 Testa minnet med hjälp av epsa 1 Slå på eller starta om surfplattan. 2 Utför en av följande åtgärder när Dell-logotypen visas: a b c Med tangentbord tryck F12 Tryck på Volym upp-knappen innan du trycker på strömbrytaren för att slå på surfplattan. Släpp på Volym upp-knappen när uppstart initieras så startar epsa. PreBoot System Assessment (PSA) startar på surfplattan. OBS: Om du väntar för länge och operativsystemets logotyp visas bör du vänta tills skrivbordet visas. Stäng av surfplattan och försök igen. 3 Följ stegen i Köra epsa-diagnostik. Visningsalternativ Surfplattan levereras med en pekskärm på 12,3" och en upplösning på med Corning Gorilla Glass, antireflexbehandling och fläckskydd. Identifiera bildskärmsadaptern 1 Skriv Device Manager (enhetshanteraren) i fältet Ask me anything (Fråga mig något). Fönstret Display Manager (Aktivitetshanteraren) visas. 2 Expandera Display adapters (Bildskärmsadaptrar). Information om bildskärmsadaptrar visas. Figur 2. bildskärmsadapter Ändra skärmupplösning 1 Högerklicka på skrivbordet och markera Display Settings (Bildskärmsinställningar). 2 Tryck eller klicka på Advanced display settings (Avancerade bildskärmsinställningar). 3 Välj den upplösning som krävs från listrutan och klicka på Verkställ. Teknik och komponenter 47

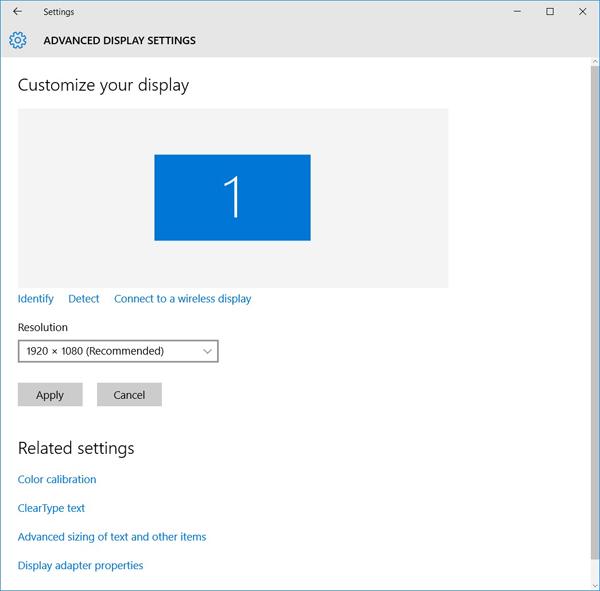

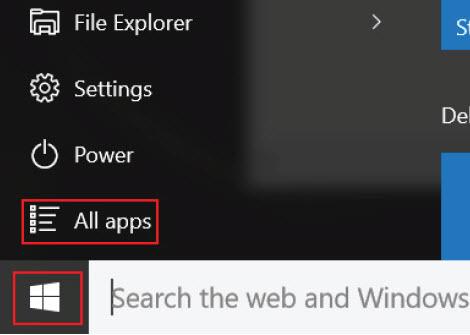

48 Kamerans funktioner Detta system levereras med en framåtvänd kamera med 5 MP och en bakåtvänd kamera med 8 MP Identifiera kameran i Enhetshanteraren i Windows 10 1 I rutansök, skriv enhetshanterare, och tryck för att starta det. 2 Under Enhetshanteraren, expandera Bildenheter. Starta kameran Om du vill starta kameran öppnar du ett program som använder kameran. Till exempel, om du trycker på Skype-programvaran som levereras med 2-i-1 aktiveras kameran. På samma sätt aktiveras webbkameran om du chattar på internet och programmet begär åtkomst till webbkameran. Starta kameraappen 1 Tryck på Windows-knappen och välj All apps (Alla appar). 2 Välj Camera (kamera) från applistan. 48 Teknik och komponenter

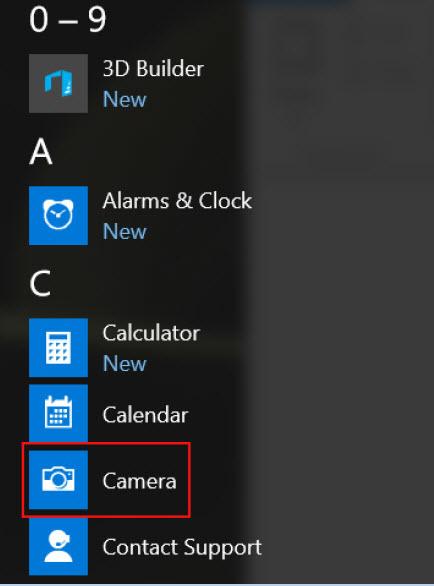

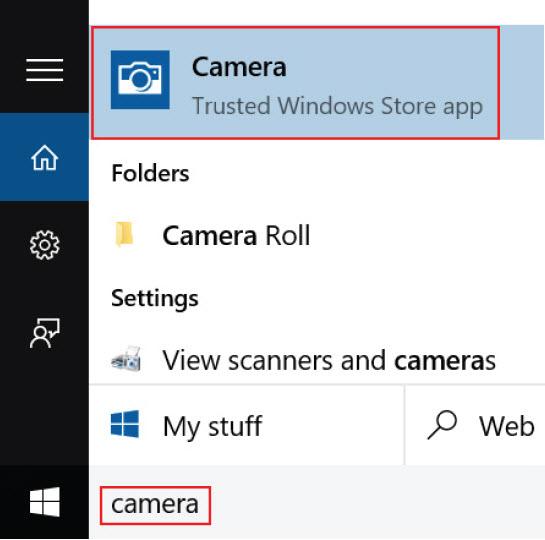

49 3 Om Camera (kamera)appen inte finns i applistan, sök efter den. Hårddiskalternativ Systemet stöder M.2 SATA SSD, M.2 PCIe NVMe SSD och M.2 PCIe NVMe SED. Identifiera hårddisken i BIOS 1 Starta eller starta om din bärbara dator. 2 När Dell-logotypen visas, gör något av följande för att öppna BIOS-inställningsprogrammet: Med tangentbord Tryck på F2 tills meddelandet Entering BIOS (Öppnar BIOS) visas. Öppna menyn med startalternativ genom att trycka på F12. I surfplatteläge Tryck på Volym upp-knappen för att visa F12-startvalsmenyn eller på Volym ned-knappen för att ange BIOSinställning direkt. Hårddisken finns med under den Systeminformation under gruppen Allmänt. Teknik och komponenter 49

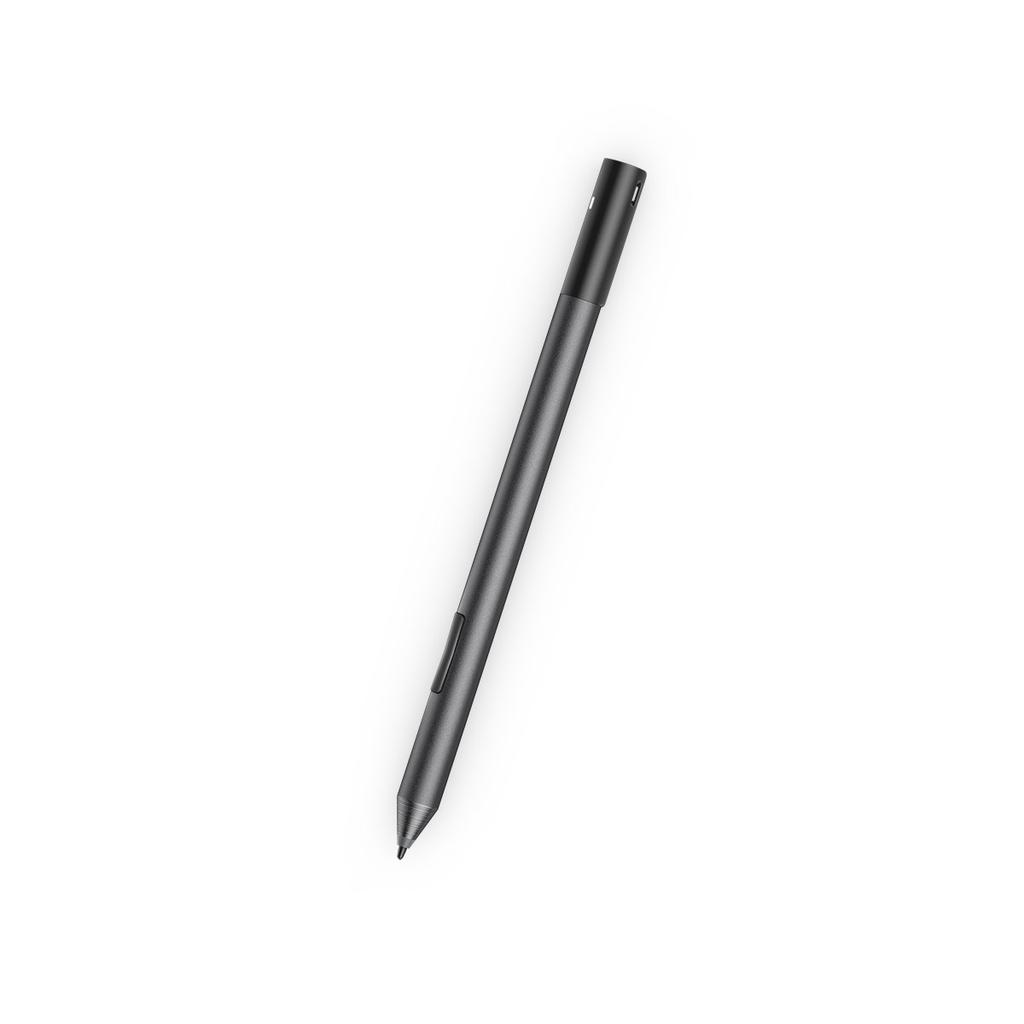

50 Dell Active-penna Naturlig skrivkänsla; känns precis som en penna på papper Branschledande exakthet, med inbyggd Wacom feel IT-teknik Active-penna med hovringsfunktion och tryckkänslig spets (2 048 olika trycknivåer) Funktion för magnetisk fastsättning med en inbyggd magnet som ökar styrkan Pennklämman har tagits bort och en tjudringsfunktion har lagts till En knapp ovanpå och 2 knappar på skaftet som är anpassningsbara* Snabbstart och anteckningar ovanpå låsskärmen (kräver Bluetooth-parkoppling) LED-lampa som visar parkopplingsstatus för Bluetooth 12 månaders batteritid**, med AAAA-batteri **Baserat på 3 timmars daglig användning fem dagar i veckan 50 Teknik och komponenter

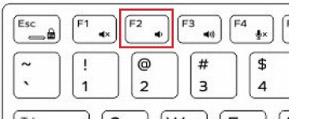

51 4 Systeminstallationsprogram Systemkonfigurationen gör det möjligt att hantera maskinvaran för din surfplatta och ange BIOS-alternativ. Från systemkonfigurationen kan du göra följande: Ändra NVRAM-inställningarna när du har lagt till eller tagit bort maskinvara Visa systemets maskinvarukonfiguration Aktivera eller inaktivera inbyggda enheter Sätta gränsvärden för prestanda och strömhantering Hantera datorsäkerheten Ämnen: Öppna systeminställningar (BIOS) Öppna BIOS utan tangentbord Systeminstallationsalternativ Uppdatera BIOS System- och installationslösenord Öppna systeminställningar (BIOS) Latitude 5285 Extreme-surfplattans BIOS kan öppnas utan tangentbord och med tangentbord. Följ proceduren: Utan tangentbord: 1 Sätt på Latitude-surfplattan. 2 Håll ner Volym ned- knappen under uppstarten (när Dell-logotypen dyker upp) tills sidan med BIOS (systeminställningar) visas. Med tangentbordet: 1 Slå på Latitude-surfplattan. 2 Tryck på <F2> under uppstarten (när Dell-logotypen dyker upp) tills sidan med BIOS (systeminställningar) visas. Öppna BIOS utan tangentbord 1 Tryck på strömbrytaren för att slå på surfplattan. 2 Tryck och håll på Volym upp-knappen när Dell-logotypen visas på skärmen. 3 När F12-startvalsmenyn visas väljer du BIOS Setup (BIOS-inställningar) med hjälp av knappen Volume Up (volym upp). 4 Tryck på knappen Volume Down (volym ned) för att öppna programmet BIOS-inställningar. Systeminstallationsprogram 51

52 Systeminstallationsalternativ OBS: Beroende på surfplattan och dess installerade enheter visas kanske inte alla objekt som beskrivs i det här avsnittet. Allmänna skärmalternativ I det här avsnittet beskrivs de primära maskinvarufunktionerna i surfplattan. Alternativ Information om systemet Battery Information Boot Sequence Beskrivning I det här avsnittet beskrivs de primära maskinvarufunktionerna i surfplattan. System Information (systeminformation): Visar BIOS-version, servicenummer, inventariemärkning, ägarnummer, ägarskapsdatum, tillverkningsdatum, expresskod och signerad uppdatering av fast programvara aktiverat som standard Memory Information (minnesinformation): Visar installerat minne, tillgängligt minne, minneshastighet, minneskanalläge, minnesteknik Processor Information (processorinformation): Visar processortyp, antal kärnor, processor-id, nuvarande klockhastighet, minsta klockhastighet, största klockhastighet, processor L2-cacheminne, processor L3- cacheminne, kapacitet för HT och 64-bitarsteknik Device Information (enhetsinformation): Visar M.2 SATA, M.2 PCIe SSD-0, MAC-adress för genomströmning, grafikstyrenhet, video-bios-version, grafikminne, paneltyp, inbyggd upplösning, ljudstyrenhet, Wi-Fi-enhet, WiGig-enhet, mobilenhet och Bluetooth-enhet Visar batteriets hälsostatus och om nätadaptern är ansluten. Här kan du ändra ordningen som surfplattan använder när den försöker hitta ett operativsystem. Internal SSD (intern SSD) USB Storage Device (USB-lagringsenhet) CD/DVD/CD-RW Drive (CD-/DVD-/CD-RW-enhet) Onboard NIC (inbyggt nätverkskort) Boot sequence options (startsekvensaltern ativ) Här kan du ändra ordningen som surfplattan använder när den försöker hitta ett operativsystem: Windows boot manager (Windows starthanterare) förvalt som standard Boot list options (startlistealternativ) Äldre UEFI förvalt som standard Advanced Boot Options Med det här alternativet kan du läsa in äldre ROM. Alternativen är: Enable Legacy Option ROMs (aktivera alternativ för äldre ROM) standard Enable Attempt Legacy Boot (aktivera Försök aktivera äldre start) Enable UEFI Network Stack (aktivera UEFI-nätverksstack) UEFI boot path security (startsökvägssäker het för UEFI) Date/Time Always, except internal SSD (alltid, utom intern SSD) Always (alltid) Never (Aldrig) Här kan du ändra datum och tid. 52 Systeminstallationsprogram

53 Skärmalternativ för systemkonfiguration Alternativ SMART Reporting Beskrivning Det här fältet styr huruvida fel på inbyggda hårddiskar ska rapporteras när systemet startar. Den här tekniken är en del av SMART-specifikationen (Self-Monitoring Analysis and Reporting Technology). Det här alternativet är inaktiverat som standard. Enable SMART Reporting (aktivera SMART-rapportering) USB Configuration Det här är en tillvalsfunktion. Med hjälp av det här fältet konfigurerar du den inbyggda USB-styrenheten. Om Boot Support (startstöd) är aktiverat kan systemet starta från vilken typ av USB-masslagringsenhet som helst (hårddisk, minnessticka, diskett). Om USB-porten är aktiverad är enheter som är inkopplade till den här porten aktiverade och tillgängliga för operativsystemet. Om USB-porten är inaktiverad kan operativsystemet inte se enheter som är inkopplade till den här porten. Alternativen är: Enable USB Boot Support (aktivera USB-startstöd) aktiverat som standard Enable External USB Port (aktivera extern USB-port) aktiverat som standard Always Allow dell docks (tillåt alltid Dell Dock-stationer) aktiverat som standard OBS: USB-tangentbord och USB-möss fungerar alltid i BIOS-inställningarna oavsett dessa inställningar. USB PowerShare Ljud Med det här fältet konfigurerar du funktionen USB PowerShare. Det gör det möjligt att ladda externa enheter från datorbatteriet via USB PowerShare-porten. Det här alternativet är inaktiverat som standard Det här fältet aktiverar eller inaktiverar den inbyggda ljudstyrenheten. Alternativet Enable Audio (aktivera ljud) är markerat som standard. Alternativen är: Enable Microphone (aktivera mikrofon) aktiverat som standard Enable Internal Speaker (aktivera inbyggd högtalare) aktiverat som standard Keyboard Illumination I det här fältet kan du välja operativsystemsläge för tangentbordets belysningsfunktion. Ljusstyrkan för tangentbordet kan ställas in på mellan 0 % och 100 %. Alternativen är: Disabled (inaktiverad) aktiverat som standard Dim (50%) (tona ned (50 %)) Bright (ljus) Keyboard Backlight Timeout on Battery Keyboard Backlight Timeout (tidsgräns för tangentbordets bakgrundsbelysning) tonar ned belysningen med batteridriftsalternativet. Den huvudsakliga funktionen för tangentbordsbelysning påverkas inte. Tangentbordsbelysningen har fortsatt stöd för de olika belysningsnivåerna. Detta fält har en effekt när bakgrundsbelysningen är aktiverad. Alternativen är: 5 sec (5 sek) 10 sec (10 sek) aktiverat som standard 15 sec (15 sek) 30 sec (30 sek) 1 min Systeminstallationsprogram 53
