1 ELKO TCS. Produkter för säkra och trygga miljöer ELKO Säkerhet ELKO TCS är samlingsnamnet för de produkter som kan hjälpa dig i installationer med inrikting på säkerhet. Vare sig det gäller inbrottslarm, IT-säkerhet eller brandskydd har ELKO många lösningar för tryggare hem, arbetsplatser och företag.

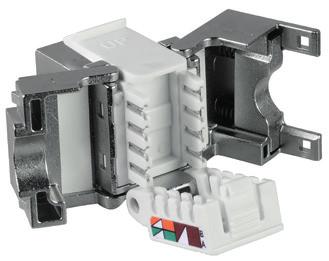

2 Säkerhet och kommunikation i moderna fastigheter TCS är ett komplett system av installationsmateriel som kopplar ihop all kommunikation i fastigheten. Förutom jack som kan installeras direkt på kabel utan verktyg, finns modularuttag, skarvbox för att förlänga en kabel med bibehållna egenskaper, kapslade modularuttag, kopplingsplintar, paneler och kablar i olika utföranden. TCS kabelsystem finns i både skärmat och oskärmat utförande. TCS kablar och komponenter är uteslutande av halogenfria materiel enligt senaste standarder. TOOLLESS JACK I OSKÄRMAT ELLER SKÄRMAT UTFÖRANDE Modularjack TCS ToolLess STP C6A, anslutning av ledarna sker utan verktyg. TCS verktyglösa jack ger en snabb och enkel kontaktering. Kontaktering enligt 568A eller 568B. Jacket har keystone mått och snäpps direkt in i panel och uttag. TL jacken är utvecklade och designade enligt SS-EN serien och är en del av garantisystemet ELKO TCS. E STP Nyhet E UTP CPR GODKÄNDA DATAKABLAR FRÅN ELKO E E E E E E E U/UTP C5E 305m U/UTP C6 med X 305m U/UTP C6 med X 500m U/UTP C6 utan X 305m F/UTP C6 500m F/UTP C6A 500m F/FTP C6A 500m En ny gemensam EU-lag för brandklassning och metoder för test av kablar som används i byggnader trädde i kraft 1 juli 2017, vilket innebär ny EU standard och obligatorisk CE-märkning. Märkningen ska finnas på förpackningen och för att tillverkare ska få CE-märka sina produkter måste de upprätta en prestandadeklaration (Declaration of Performance, DoP). Alla ELKO/TCS kablar är uppgraderade efter den nya standarden och har därmed fått nya E-nr. MONTERINGSANVISNING TCS CROCO 2 1. Avlägsna minst 30 mm av ytterhöljet på kabeln 2. lägg i ledarna enligt färgmärkning "B" 3. Stäng jackets lock 4. Klipp av ledarna så att inte mer än 5mm sticker ut 5. Tryck till locket så att den spärras 6. Öppna genom att trycka in spärren och tryck upp locket E E51 E

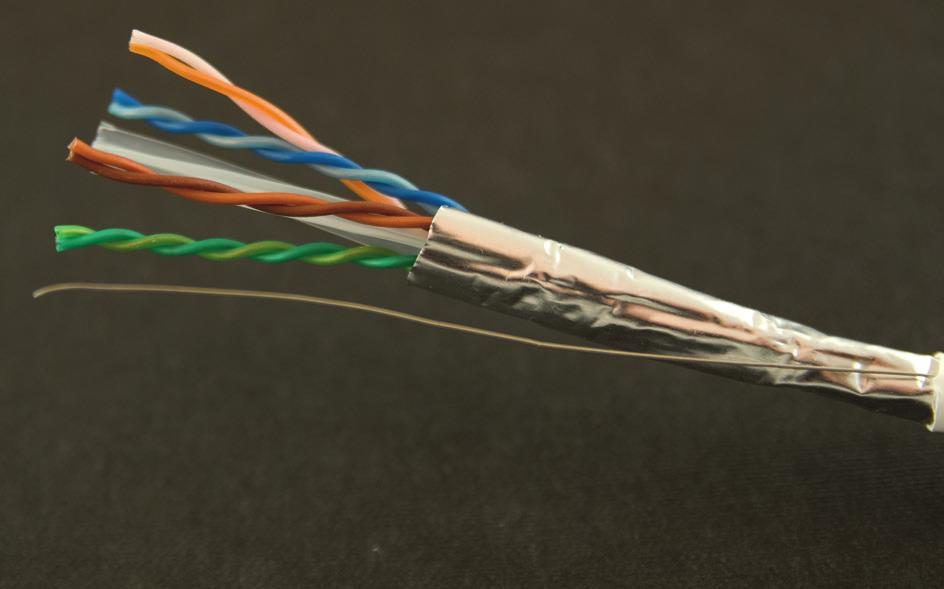

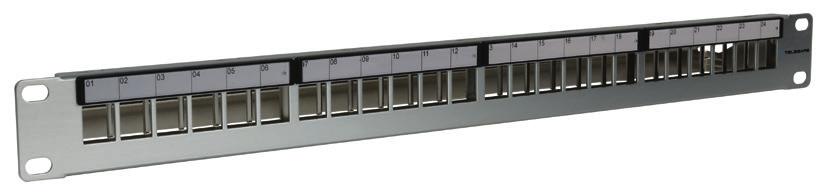

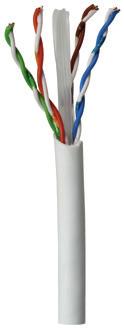

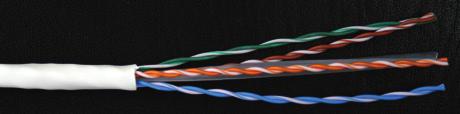

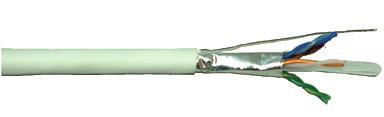

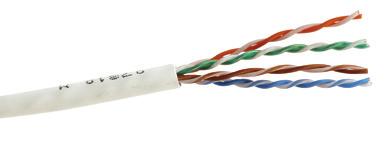

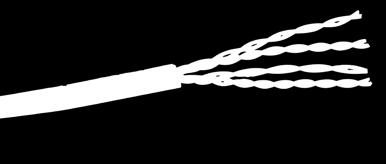

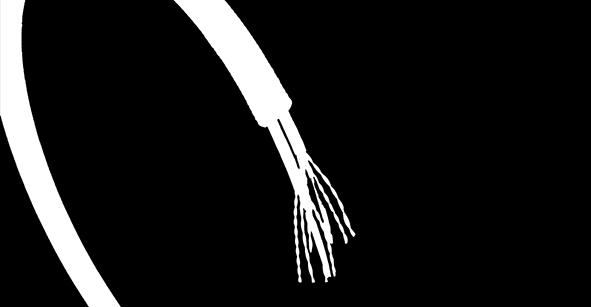

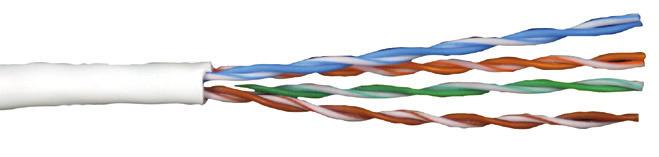

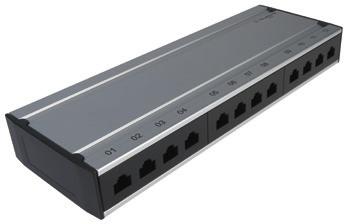

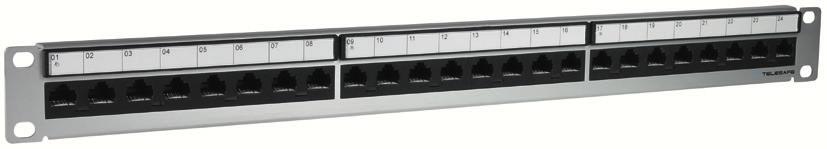

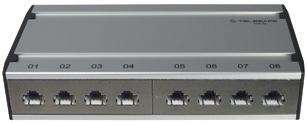

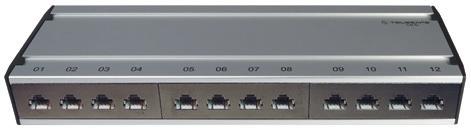

3 Kablar Ingår i ELKO TCS garantisystem och designade enligt SS-EN Alla kablar är halogenfria och avsedda för strukturerad kabling inomhus. Böjradie under förläggning 8 ggr kabelns diameter, permanent installerad 4 ggr kabelns diameter. Kabel C5e U/UTP Dca s2d1a2 Oskärmad 4-pars kabel, bandbredd upp till 125MHz. Ytterdiameter 5,5 mm. Färg vit. NVP 68%. Kabel C6 U/UTP Dca s2d2a2 Med plastkryss. Oskärmad 4-pars kabel, bandbredd upp till 250MHz. Ytterdiameter 6,5 mm. Färg vit. NVP 70% Kabel C6 F/UTP Dca s2d1a1 Skärmad 4-pars kabel med plastkryss och aluminiumfolie runt alla fyra paren. Bandbredd upp till 250MHz. Ytterdiameter 7,5 mm. Färg vit. NVP 70%. E pars kabel C5e U/UTP 305 m box E parskabel C6 U/UTP 305 m box E parskabel C6 U/UTP 500 m trumma Panel Ingår i ELKO TCS garantisystem och designade enligt SS-EN Patchpanel LSA portar C6 UTP Oskärmad, kretskortsuppbyggd patchpanel. Kontaktering sker på LSA plint. Komplett modularpanel. Montagejigg E förenklar installation. Vinklad bakkant ger mjukare dragavlastning för kabeln. Obestyckad korskopplingspanel keystone Passar till både skärmade och oskärmade TCS QuickConnect eller ToolLessjack. Panelen är försedd med jordningsskena som ger skärmkontakt när de skärmade jacken snäpps fast. Plats för 24 jack. Färg aluminium. Höjd 1HE. E Panel port C6 UTP E TCS Panel Portar Tom Smidig kontaktering utan verktyg. Modularjack TCS Croco ToolLess UTP C6 TCS verktygslösa jack för snabb och enkel kontaktering. Kontaktering enligt 568A eller 568B. Jacket har keystone-mått och snäpps direkt in i panel och uttag. Modularjack TCS Croco ToolLess STP C6A TCS verktyglösa jack för snabb och enkel kontaktering. Kontaktering enligt 568A eller 568B. Jacket har keystone-mått och snäpps direkt in i panel och uttag. E Jack TL Croco UTP C6 E Jack TL Croco STP C6A Lämplig som panel i mindre anläggningar. Minipatch Box LSA C6 UTP Komplett minipatchbox med många användningsområden, till exempel som vidareföringspunkt, vilket innebär att boxen kan monteras i undertak för anslutning av uttagsstavar. Produkten är även mycket lämplig som panel i mindre anläggningar. Kontaktering sker på LSA plint. Stomme av kraftig metall med gavelstycken i plast. Mått 4-port 90x92x34 mm, 8-port, 90x177x34 mm, 12-port 90x262x34 mm. Minipatch Box LSA C6A STP Komplett minipatchbox med många användningsområden, till exempel som vidareföringspunkt, vilket innebär att boxen kan monteras i undertak för anslutning av uttagsstavar. Produkten är även mycket lämplig som panel i mindre anläggningar. Kontaktering sker på LSA plint. Stomme av kraftig metall med gavelstycken i plast. Mått 4-port 90x92x34 mm, 8-port, 90x177x34 mm, 12-port 90x262x34 mm. E E E Minipatch box 4-port C6 UTP Minipatch box 8-port C6 UTP Minipatch box 12-port C6 UTP E E E Minipatch Box 4-port C6A STP Minipatch Box 8-port C6A STP Minipatch Box 12-port C6A STP 3

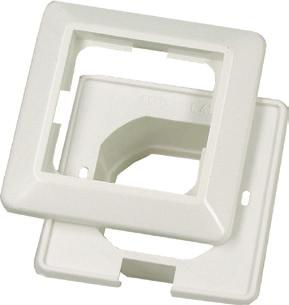

4 Uttag Modularuttagen har utvecklats och designats enligt SS-EN och är en del av garantisystemet ELKO TCS C6. Modularuttag Vinklad UTP C6 ToolLess Modularuttag TL UTP C6 i kompletta uttagssatser bestående av oskärmat modularjack TCS ToolLess, vinklad centrumplatta och ram. Enkel kontaktering utan verktyg. Kan kontakteras enligt 568A eller 568B. Jacket snäpps fast direkt i centrumplattan. Montagedjup 30 mm. Färg fjällvit. Modularuttag Vinklad STP C6A ToolLess Modularuttag TL STP C6A i kompletta uttagssatser bestående av skärmat modularjack TCS ToolLess, vinklad centrumplatta och ram. Enkel kontaktering utan verktyg. Kan kontakteras enligt 568A eller 568B. Jacket snäpps fast direkt i centrumplattan. Montagedjup 30 mm. Färg fjällvit. E E xRJ45 UTP C6 2xRJ45 UTP C6 E E xRJ45 STP C6A 2xRJ45 STP C6A Modularuttag utanpåliggande LSA UTP C6 Komplett modularuttag kategori 6 som är kretskortsuppbyggt. Centrumplatta och ram är halogenfria. Anslutning av ledarna sker på slitskontakter typ LSA. För utvändigt montage. Färg fjällvit. E E xRj45 C6 UTP utv 2xRj45 C6 UTP utv Modularuttag CYB/OptiLine Modularuttag i kompletta uttagssatser för CYB och OptiLine. De levereras med ELKO TCS ToolLess jack för UTP C6 eller STP C6A. Färg vit eller grå. E E E E E E CYB 2xC6 UTP TL Vit CYB 2xC6A STP TL Vit OptiLine 2xC6 UTP TL Vit OptiLine 2xC6A STP TL Vit OptiLine 2xC6 UTP TL Grå OptiLine 2xC6A STP TL Grå DATAKABEL FINNS ÄVEN FÄRDIGDRAGEN I SLANG ELKO TCS datakabel 2xC6 UTP i fördragen 16 mm flexrör. Halogenfria kablar och flexrör. Användningsområde är vid alla typer av installationer. Levereras i plastemballage 100 m. Kabeln uppfyller gällande standarder enligt SS EN serien. Kabeln är en del av ELKO TCS garantisystem. E Patchkablage Kablagen är halogenfria och har utvecklats och designats enligt SS-EN och är en del av garantisystemet ELKO TCS C6. Patchkablage U/UTP C6 Patchkablage med ingjutna kontakter och gjuten dragavlastning ger en mjuk övergång mellan kabel och kontaktdon. Det eliminerar risken för klämskador och garanterar patchkablagets prestanda. Färg vit. Patchkablage S/FTP C6A Patchkablage med ingjutna kontakter och gjuten dragavlastning ger en mjuk övergång mellan kabel och kontaktdon. Det eliminerar risken för klämskador och garanterar patchkablagets prestanda. Färg vit. E E E RJ45-RJ45 C6 1 m RJ45-RJ45 C6 2 m RJ45-RJ45 C6 3 m E E E STP C6A 1 m STP C6A 2 m STP C6A 3 m 4

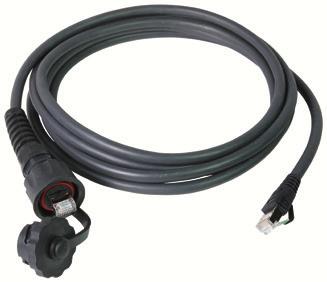

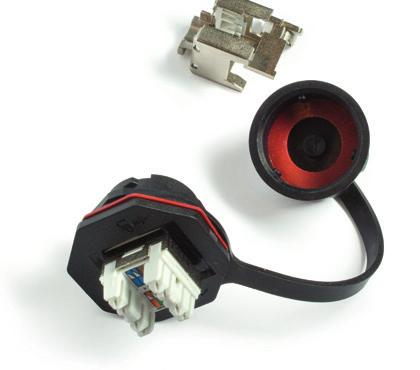

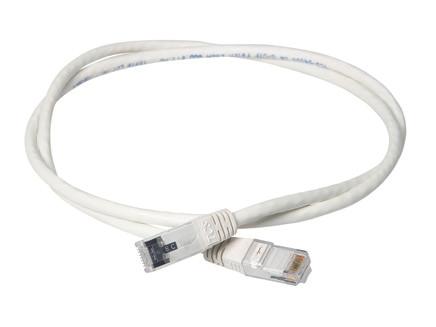

5 Kapslade uttag Modularkablage utrustade med ett tätningsskydd vrid och lås som ger IP67 - och mekaniskt skydd mot stötar och vibrationer. Kapslat Modularuttag IP 67 STP C6A Ett komplett utanpåliggande uttag för tuffa miljöer. Lämplig för industriapplikationer som kräver ett högt skydd eller exempelvis vid installation av IP kameror utomhus. Levereras komplett med ett skärmat uttag C6A och en kabelgenomföring. Mått 121x121x67 mm. Färg vit och metall. Modularjack IP 67 STP C6A ELKOs skärmade modularjack C6A klarar IP67. Avsedd för montage i tuffa miljöer som kräver ett högt skydd. Modularjacket levereras komplett och är avsett för montage i skåp, är försett med tätningar och ett vrid och lås som ger IP67 klassning. Kontaktering på LSA plintar. E E Kapslat modularuttag 1x8, STP C6A komplett, IP67 Kapslat modularuttag 2x8, STP C6A komplett, IP67 E C6A STP jack Industri IP67 Modularkablage C6A STP IP67 -IP67 Modularkablage S/FTP C6A med ett tätningskit. Den är försedd med ett vrid och lås som ger både IP67 - och mekaniskt skydd mot stötar och vibrationer. Manteln är sol- och oljeresistent. Längd 3 alt 5 m. Färg svart. Modularkablage C6A STP IP67-IP20 Modularkablage S/FTP C6A med ett tätningskit monterat på den ena sidan. Den är försedd med ett vrid och lås som ger IP67. Den andra änden är försedd med en RJ45 hane. Längd 3 alt 5 m. Färg svart. E E Kabl. C6A STP Industri IP67 3 m Kabl. C6A STP Industri IP67 5 m E E Kabl. C6A STP Ind IP67-IP20 3 m Kabl. C6A STP Ind IP67-IP20 5 m Vägguttag För ljud och bild i bostäder och konferensrum. 1-vägs uttag med jord och lås IP44 Av halogenfri termoplast. Med självstängande lock. Skruvanslutning av ledarna. Dubbla anslutningar per fas. I uttagen finns plats för en extra överkopplingsklämma för exempelvis biledaren. Försedd med membrannipplar. Centrumlock 3xKeystone Centrumlock med hålbild för 3xkeystone. Levereras komplett med ram och två blindlock. ELKO har i sortimentet ett antal adaptrar med keystone hålbild ex vis HDMI adapter, antennuttag, högtalar- och fiberuttag. Vilket gör det möjligt att kundanpassa installationerna. Finns även i ELKO Plus. E vägs uttag med jord och lås IP44 E Centrumlock 3xKeystone RS, fjällvit Fiber adapter Keystone Avsedd för att koppla ihop fiberoptiska kontakter. Mellanstycket med hålbild för Keystone snäpps fast i panel eller uttag. E LC Adapter SM Duplex Adaptrar för antenn Keystone F-IEC kontakt för TV apparat via koaxialkablage. F-F kontakt för inkoppling av satellitmottagare. E F- IEC adapter Keystone E F- F adapter Keystone HDMI adapter/högtalarkontakt HDMI adapter hona-hona med med 20 cm kabel och högtalarkontakt med hålbild Keystone. E HDMI adapter Keystone E Högtalarkontakt 2-vägs 5

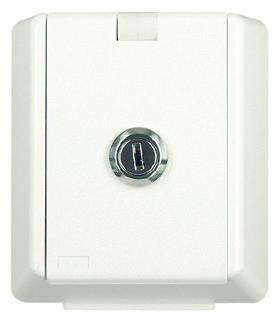

6 Brytare Impulsfjäder och koppling kan anpassas för både slutande eller brytande funktion. Används för manuell stängning av branddörrar. Av halogenfri termoplast. Branddörrstängning, infälld, IP20 För infällt montage i apparatdosa med 60 mm fästskruvsavstånd. Max 230V, 16A. Växlande kontakt med impulsfunktion. Montagedjup 17 mm. Överk. klämma. Branddörrstängning, utanpåliggande, IP21 För utanpåliggande montage. Växlande kontakt med impulsfunktion. Max 230V, 16A. Överk. klämma. E Branddörrstängning infälld, fjällvit E Branddörrstängning utanpåliggande, fjällvit Kan låsas i både till- eller frånläge. Brytare för dörröppning, utanpåliggande, IP21 Brytare för dörröppning är försedd med återfjädrande vippa med graverad nyckelsymbol. Både slutande och brytande funktion samt möjlighet för överkoppling till ytterligare brytare. Skruvanslutning av ledarna. 250V, 16A. Kapslingsklass IP21. Överk. klämma. E Trapp/1-polig, fjällvit Nyckelbrytare med lås 2-polig Brytaren levereras med 2 st nycklar. Nyckel kan tas ur både i till- och frånläge. Skruvtillkoppling. För montage i vanlig apparatdosa med 60 mm fästskruvavstånd eller för utanpåliggande montage i förhöjningsram. För kapslingsklass IP44 (infälld) komplettera med tätningsdamask, E Nyckelbrytare med lås 2-polig Tillbehör till brytare Vippa med symboler Av halogenfri termoplast. Passar både infällda och utanpåliggande brytare. Tätningsdamask och 1-facks ram IP44 Användes tillsammans med infällda strömställare där kapslingsklass IP44 önskas. Gäller infällda strömställare med fästram IP21. Monteras med urtag för avrinning nertill. E Nyckel, fjällvit E Tätningsdamask och 1-facks ram IP44 KEYSTONE FÖR MEDIAINSTALLATIONER ELKO erbjuder unika kombinationer som löser de flesta behov av uttag för ljud och bildinstallationer såväl i bostäder som i konferensrum. Nu kan du bygga snygga media- och tekniklösningar i alla ELKOs designserier. Vippa med märkskylt Vippa av halogenfri termoplast med märkfönster för 12 mm märkremsa. Vippan kan skruvas fast i strömställaren och passar både infällda och utanpåliggande brytare i RS-serien. Lämplig i offentliga miljöer för märkning av funktion. Fastskruvad vippa försvårar att vippan kan tas bort och därigenom förhindrar man att eventuell impulsfjäder avlägsnas. En borttagen impulsfjäder när brytaren används för dörröppning kan innebära att dörren står i ständigt öppet läge. E Vippa med märkskylt E Vippa med märkskylt 2-polig E E E Svart Grå Fjällvit 6

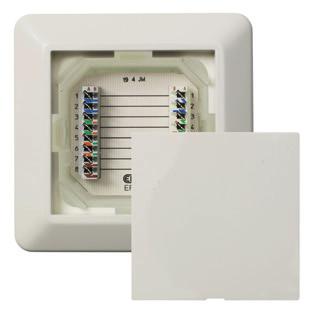

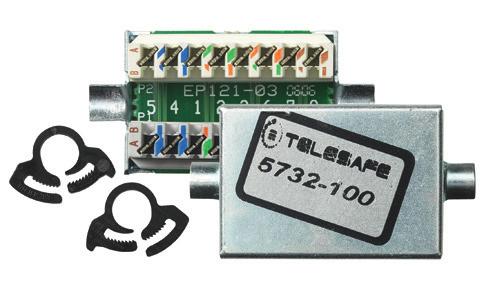

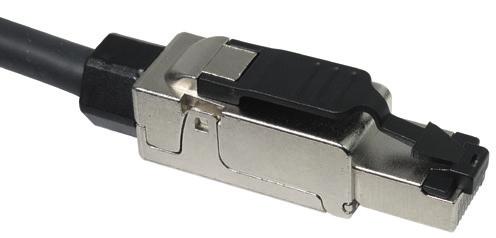

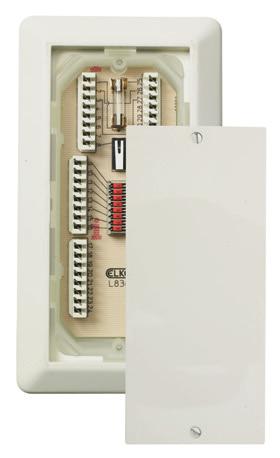

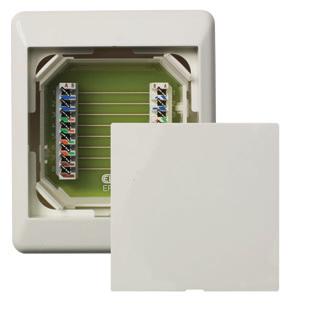

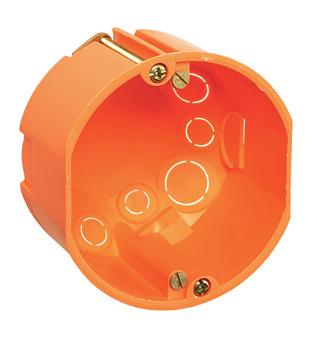

7 Plugg och skarv RJ45 Plug TCS Quick C6A STP Framtagen för att kontakteras enkelt utan verktyg och kan användas till både skärmade och oskärmade kablar. Klarar både solid- och flertrådig ledare. Ledardiameter 23-26AWG. För direktanslutning vid exempelvis IP kamera. Skarvbox UTP/STP C6A "Splice box" utformad för att skarva två installationskablar med bibehållna transmission- och skärmningsegenskaper. Klass EA. Användningsområde exempelvis flytt av uttag, trasig kabel med mera. Hållare för 1xKeystone DIN För montage i apparatskåp med DIN skenor osm den snäpps fast på. Passar både ELKO TCS Tool- Less eller QuickConnect jack, både i oskärmat och skärmat utförande. Avtagbara sidoskydd för bättre åtkomst. Mått: 75x70x18. Färg ljusgrå. E E Skarvbox UTP/STP C6 E Hållare för 1xKeystone DIN Kopplingsplintar, svagström För larm- eller teleanläggningar. Centrumplattor och ramar av halogenfri termoplast komplett med kontaktdon. Anslutning av ledarna med slitskontakt typ LSA. Tele- och larmplintar, infällda. 16 anslutningar Anslutning av ledarna med slitskontakter typ LSA. Passar i apparatdosa med fästskruvavstånd 60 mm och tillsammans med ELKOs förhöjningssramar. Montagedjup 17 mm. E x8 larm./skilje.bryt. fjällvit Tele- och larmplintar, utanpåliggande. 16 anslutningar Anslutning av ledarna med slitskontakter typ LSA. 16 anslutningsmöjligheter. Maximalt två ledare i varje slits. För utanpåliggande montage. E x8, fjällvit E x8 larm./skilje.bryt. Tele- och larmplintar, infällda. 48 anslutningar Passar i dubbeldosa eller förhöjningsramar. Försedd med 48 kopplingspunkter som kan varieras med hjälp av skiljebrytare. Säkring av en anslutning är möjlig. Sabotagebrytare ingår. Montagedjup 17 mm. E x8 larm./skilje.bryt. Dosor Tillbehör i locket. Kopplingsdosa, IP55 Click 1 Kapslat utförande i halogenfritt 2-komponentmaterial. Snäppfastsatt lock utan skruvar. Ingjutna membrannipplar, 9 st på sidan och 2 st i botten. Levereras utan kopplingsklämmor. Godkänd för 6 st kopplingsklämmor med 1,5 mm² kabel och 5 st kopplingsklämmor med 2,5 mm² kabel. 2 st enkla dragavlastare, 2 st skydd för fästskruvar och 1 st tätning för reparation av fel upptagen kabelgenomföring medlevereras. Multidosa 45, infälld Kompletteringsdosa avsedd för skivväggar med enkel eller dubbel gips skiva. Klarar väggar med 45 mm regel. Avsedd att användas till sammans med flexibelt VP-rör, 16 mm, som kan monteras från tre olika håll. Tillverkad av orange plast. Inbyggnadsdjup 55 mm. Håltagning med multifräs E E Utan plint, fjällvit, 100x70x45 E st Ladda hem Ladda hem snabbguiden till ELKO TCS kabelsystem CROCO 7
