Robalon materialöversikt och leveransprogram.

Transkript

1 Robalon materialöversikt och leveransprogram.

2 Effektivt och ekonomiskt glid- och slitmaterial Robalon är ett suveränt glid- och slitmaterial med mycket hög slitstyrka och låg friktion. Det är baserat på ultrahögmolekylär polyeten med extremt hög molekylvikt, förnätat och försett med smörjande tillsatser, molybdendisulfid och UV-stabilisatorer. Leripa presenterade detta material i början av 1960-talet och sedan dess har det använts med stor framgång inom de flesta branscher där behov finns att lösa glid- och slitageproblem. Några exempel: Pappers- och massabruk, sågverk, mekanisk industri, materialhantering, fordonsindustri, energiverk, kemisk industri, gruvor, livsmedelsindustri m.m. Tillverkning Allt halvfabrikat tillverkas genom sinterpressning. Leripa har utvecklat en långtidssintringsmetod som ger ett homogent spänningsfritt material av högsta kvalitet. I pressarna tillverkas plattor upp till 12 meters längd från vilka mindre plattor, rundstänger och färdiga detaljer tillverkas. Fördelar Mycket låg friktion och hög slitstyrka Spänningsfritt och homogent material Upp till 12 meter långa detaljer utan skarvar Mycket slagtåligt God kemisk resistens mot de flesta medier Ingen vattenupptagning, ingen svällning Korrosionsbeständigt Tål mycket låga temperaturer UV- och väderbeständigt Låg vikt Goda släppningsegenskaper Ljuddämpande Kvalitetskontroll prioriteras i alla led och Leripa är certifierade enligt ISO

3 Materialöversikt ROBALON-S Legerad med molybdensulfid, med tvärbindningsmedel, UV-stabiliserad Idealisk för halvfabrikat och förmonterade komponenter där extraordinära glidoch slit- egenskaper krävs. För universell användning. ROBALON-W Utan molybdensulfid, utan tvärbindningsmedel Fysiologiskt säker Mycket god elektrisk isoleringsförmåga Mycket lämplig för livsmedel och elektrisk industri Färg: vit ROBALON-Z Med förstärkt molybdensulfid-legering Särskilt låg friktion För mycket klibbiga material med en hög fuktighetsgrad Färg: grå ROBALON-E Med antistatisk Elektriskt ledande Ingen statisk laddning Idealisk för den elektronik- och halvledarindustrin och i explosionsskyddade områden inom gruvdrift och industri ROBALON-GL Molybdensulfid-legering Tillsats av mikroglasbollar Ökad styvhet ROBALON-RM/RG Produceras helt från UHMW-PE kvaliteter (ROBALON) Endast rent UHMW-PE återvunnet material används för ROBALON-R, i motsats till det som är brukligt på marknaden Alternativ till ROBALON-S Med något reducerade egenskaper 3

4 Viktminskning vid slitage* I enlighet med Sand-Slurry-processen (ROBALON-S = 100%) ROBALON-S PE-1000 PET 100 % 125 % 133 % best wear resistance PE-1000 återvunnet material Hardox 400 Rostfritt stål PAG S235JR steel 190 % 200 % 225 % 225 % 225 % PTFE POM Beechwood 0 % 100 % 200 % 300 % 400 % 500 % 600 % * Provstycken Volumetric (101,6 x 25,4 wear x 6,35 value mm) in roteras % i en vatten-sand behållare i 24 timmar vid 1500 varv / min. Viktminskning mäts sedan i %. ROBALON-S = 100%. 660 % 875 % 3375 % Friktion* ROBALON-Z 0.10 ROBALON-S 0.12 ROBALON-W PE-1000 grön ROBALON-E 0.14 PE POM svart 0.17 PAG naturvit * Testat i Röchling Friction Leripa co-efficient Papertech slitagesimuleringsmaskin. Justeringsparametrar: provbitar med placeringsyta av 40 x 25 mm testades i torrkörning mot ren stålplåt (S235JR) med ett kontakttryck av 1 N/mm2 och en hastighet på 2 m/sek. på en glidfriktionsanläggning. Det genomsnittliga värdet av de dynamiska friktionsvärden mättes sedan och avbildas i tabellen. 4

5 Leveransprogram Vårt leveransprogram omfattar halvfabrikat och färdiga maskinbearbetade detaljer av alla Robalontyper. Plattor tillverkas i ett stycke utan skarvar upp till 12 meters längd. Halvfabrikaten omfattar plattor (även formatkapade), rundstavar och rondeller. Standardplattor och tillkapade format Tjocklek Längd Bredd Tolerans mm 12 m 1000 mm ± 0,2 mm mm 8 m 1300 mm ± 0,3 mm Alla plattor är hyvlade på båda sidor. Plattor ner till 1 mm tjocklek tillverkas i mindre bredder. Rundstav Diameter Längd Tolerans 8-60 mm upp till 10 m + 1,3 / + 0, mm 1 m + 1,5 / + 0,5 Andra längder och diametrar på begäran. Rondeller Diameter Tjocklek Tolerans Max 1300 mm Max 120 mm ± 0,3 mm 5

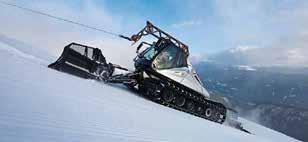

6 Applikationer Bygg- och fordonsindustri Kedjestyrningar för tegeltransportörer Slitplattor för stamp och vibratorplattor Lindelare för wirehjul till kranar Glidplattor för teleskopiska armar Pistmaskiner Drivhjul för banden Drivbyglar Kedjestyrningar Skärmar och löphjul Golvskydd för garage Dryckes- och livsmedelsindustri Kurvstyrning Spiraltransportörer Pile blocks Sarger Transportörer - materialhantering Kedje- och remstyrningar Kedjehjul, rullar, medbringare Biokraftindustri Spiraltransportörer Inklädnader Träindustri Kedjelister Medbringare Inklädnader Linjärstyrningar Glidbussningar Glidklotsar 6

7 Miljöteknik Kedjehjul, glidskenor, skrapor m.m. för reningsanläggningar Jordbruksindustri Plogblad Utsädeslyftare Hasplåtar för skördetröskor och slåttermaskiner Och mycket mer Stålindustri Lagerskålar Inklädnader Skogsindustri Fällningskilar Skogsslädar Motorsågshållare Kabelstyrning Och mycket mer Linbanor Styrningar för lingafflar Medbringare-, glid- och styrplattor på stationer och kabiner Linhjul och slitblock 7

8 Materialegenskaper och teknisk data ROBALON-S ROBALON-W ROBALON-Z ROBALON-E ROBALON-GL ROBALON-R Färg Svart Vit Grå Svart Svart Svart med vita inslag Slitstyrka Låg friktion UV-, ljus- och väderbeständig AST (anti-statiska egenskaper) Låg Hög Mätning proc. ROBALON-S ROBALON-W ROBALON-Z ROBALON-E ROBALON-GL ROBALON-R Genomsnittlig molmassa - g/mol 5,7 G1 1½ x 570 x x 300 x 180 Sträckgräns vid 50% töjning - MPa Brottspänning - MPa Brottöjning - % Sträckning E-modul - MPa Skårad slagseghet (Charpy 23 C) - kj/m Shore hårdhet - skala D Smälttemperatur DSC, 10 K/min - C DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO DIN EN ISO 868, 15s DIN EN ISO Elektriskt isolerande Therm. längdtöjning koefficient - K-1 (i mm per 10 C temp. skillnad och löpmeter.) DIN Applikationstemperatur - C konstant -200 till till till till till till 80 Vattenabsorption - 0,01 0,01 0,01 0,01 0,01 0,01 Specif. ytresistens - Ω DIN IEC Specif. kontaktmotstånd - Ωm DIN IEC Tryckkryptest Stress 2N/mm2, 1 tim. > kompression ca. 2% vid 23 C / Stress 10N/m2, 56 timmar > kompression ca. 20% vid 80 C Observera att alla data speglar vår erfarenhet, med förbehåll för ytterligare tekniska undersökningar. Och inget ansvar kan tas för resultaten (beroende på olika fall av applikation). 8

9 Kemisk resistens Beständighet mot olika media Robalon har en utomordentligt god allround beständighet mot olika kemikalier. Det är beständigt mot syror, alkalier och lösningsmedel. Starkt oxiderande ämnen, t.ex. väteperoxid och ozon samt vissa starka syror angriper materialet. Temperatur Temperatur 20 C 50 C 80 C Aceton Y Y - Aluminiumklorid Y Y Y Myrsyra/metansyra Y Y - Öl Y Y Y Bensin Y L - Bensen L L - Smörsyra Y Y - Butylalkohol Y Y Y Dieselbränsle Y Y L Ättiksyra 10% Y Y Y Ättiksyra 99% Y Y L Etanol, alkoholer Y Y - Etylenglykol Y Y Y Fluorvätesyra Y N N Framkallningsvätska Y Y - Fruktjuicer Y Y Y Glycerin Y Y Y Eldningsolja Y L - Hydraulolja Y L - Kaliumhydroxidlösning Y Y Y Koksalt, mättad lösning Y Y Y Kolsyra Y Y Y Mjölk Y Y Y Mjölksyra Y Y - 20 C 50 C 80 C Havsvatten Y Y Y Motorolja Y Y L Natriumklorid Y Y Y Natriumhydroxidlösning Y Y Y Olivolja Y Y Y Ozon Y N - Oljesyra Y Y L Petroleum 100% Y L - Fosforsyra 85% Y Y Y Salpetersyra 20% Y Y L Salpetersyra 50% L N N Konc. salpetersyra N N N Saltsyra Y Y Y Svavelsyra Y Y Y Svavelsyra 50% Y Y Y Svavelsyra 75% Y L L Konc. svavelsyra Y N N Soda, natriumkarbonat Y Y Y Vin Y Y Y Diskmedel i vattnig lösning Y Y Y Destillerat vatten Y Y Y Zinkklorid Y Y Y Citronsyra Y Y Y Y: resistent Volymökning < 3% eller viktreducering < 0,5%. Ingen avsevärd minskad brottöjning. L: resistent i begränsad omfattning Volymökning av 3% till 8% eller viktförlust av 0,5% till 5% och / eller brottöjning minskas med 50%. Draghållfasthet och rivhållfasthet reduceras med mindre än 20%. N: icke-resistent Volymökning > 8% eller viktreducering > 5% och / eller brottöjning minskat med > 50%. Draghållfasthet och rivstyrka minskat med mer än 20%. -: Inga testresultat finns här 9

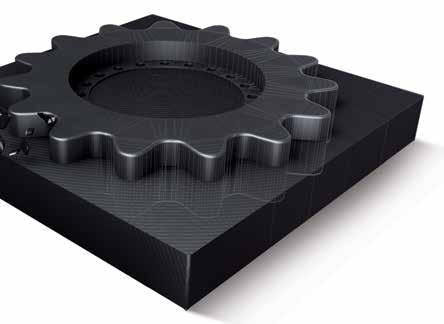

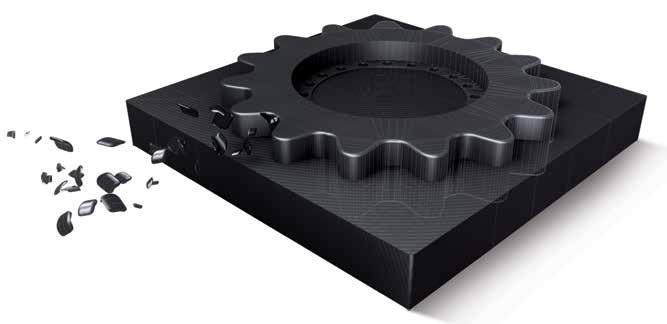

10 Lager och bearbetning Välsorterat plastlager Vårt välsorterade plastlager omfattar bl.a. ROBALON med tillkapning och kort leveranstid. Vi levererar halvfabrikat; plattor, rundstav, ämnesrör och tillkapade format från lager. Plattor lagerhålls i tjocklekar mm och rundstänger i diameter mm. Maskinbearbetade detaljer Tillkapade format levereras snabbt från lager. Kundspecifika maskinbearbetade detaljer (svarvning, fräsning) och ickelagerförda dimensioner levereras direkt från vår produktion eller leverantör. Färdiga detaljer av Robalon tillverkas genom mekanisk bearbetning. Leripa förfogar över en toppmodern maskinpark med CNC-styrda fräsar och svarvar, hyvel- och kapanläggningar samt speciella profilfräsmaskiner för rationell bearbetning av 12 meters längder. 10

11 Lagersortiment Robalon S, Platta Längd Bredd Tjocklek Vikt mm mm 1-50 mm 0,25-40 kg/st Robalon S, Rundstav Längd Diameter Vikt 1000 mm mm 0,30-17,70 kg/st Robalon Z, Platta Längd Bredd Tjocklek Vikt 2000 mm 1000 mm 5-15 mm kg/st Robalon E, Platta Längd Bredd Tjocklek Vikt mm mm 5-40 mm kg/st Robalon RM, Platta Längd Bredd Tjocklek Vikt mm mm 5-80 mm kg/st Se för uppdaterat och komplett lagersortiment 1 1
