1 mounting diamond/track

2 Thank you so much (tack så mycket) for choosing BIKEID. We ve put a huge amount of research, hardwork, design and love into creating one of, if not the best commuter bike in the world. We ve either designed from scratch or hand selected each and every component, material and bolt to ensure that you now have the most durable, beautiful, fastest and long lasting mode of transport that s powered by you! A design that will prove it s worth over many years of happy, hassle free riding. And let s be honest when you breeze through the city on this, you re going to turn heads. As a kid I had a dream - I wanted to own my own bicycle. When I got the bike I must have been the happiest boy in Liverpool, maybe the world. I lived for that bike. Most kids left their bike in the backyard at night. Not me. I insisted on taking mine indoors and the first night I even kept it in my bed. john lennon All the best, ride safe and thanks again for being apart of our creative vision. The BIKEID team. New York, 2013

that s powered by you! A design that will prove it s worth over many years of happy, hassle free riding. And let s be honest when you breeze through the city on this, you re going to turn heads.

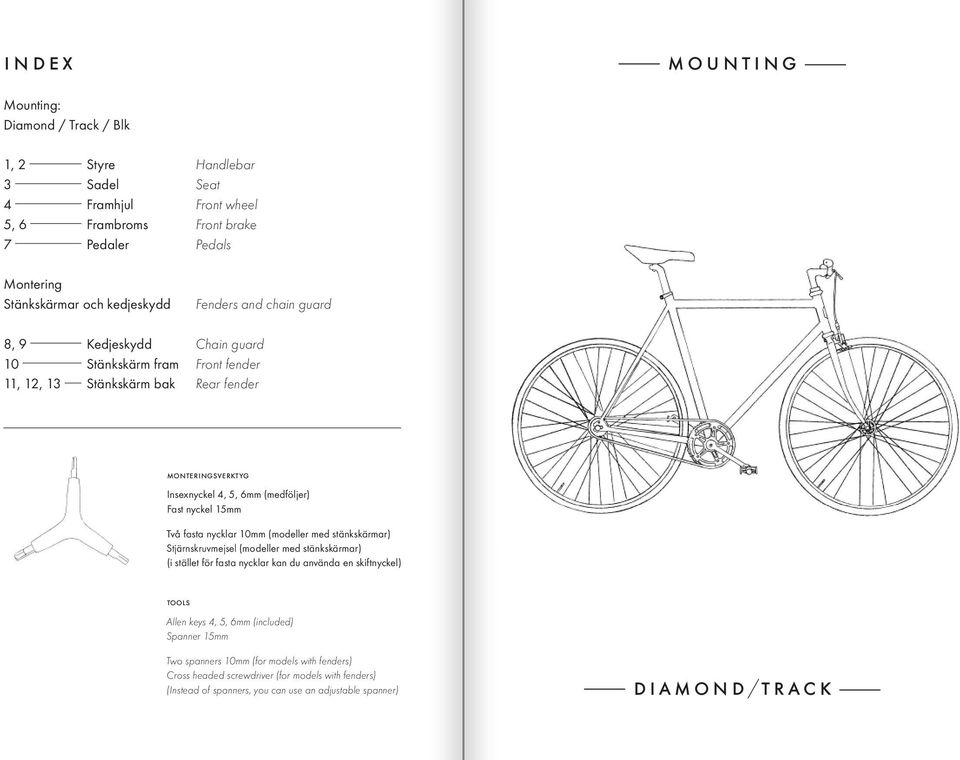

3 index mounting Mounting: Diamond / Track / Blk 1, 2 Styre Handlebar 3 Sadel Seat 4 Framhjul Front wheel 5, 6 Frambroms Front brake 7 Pedaler Pedals Montering Stänkskärmar och kedjeskydd Fenders and chain guard 8, 9 Kedjeskydd Chain guard 10 Stänkskärm fram Front fender 11, 12, 13 Stänkskärm bak Rear fender monteringsverktyg Insexnyckel 4, 5, 6mm (medföljer) Fast nyckel 15mm Två fasta nycklar 10mm (modeller med stänkskärmar) Stjärnskruvmejsel (modeller med stänkskärmar) (i stället för fasta nycklar kan du använda en skiftnyckel) tools Allen keys 4, 5, 6mm (included) Spanner 15mm Two spanners 10mm (for models with fenders) Cross headed screwdriver (for models with fenders) (Instead of spanners, you can use an adjustable spanner) diamond/track

15mm Två fasta nycklar 10mm (modeller med stänkskärmar) Stjärnskruvmejsel (modeller med stänkskärmar) (i stället för fasta nycklar kan du använda en skiftnyckel) tools Allen keys 4, 5,

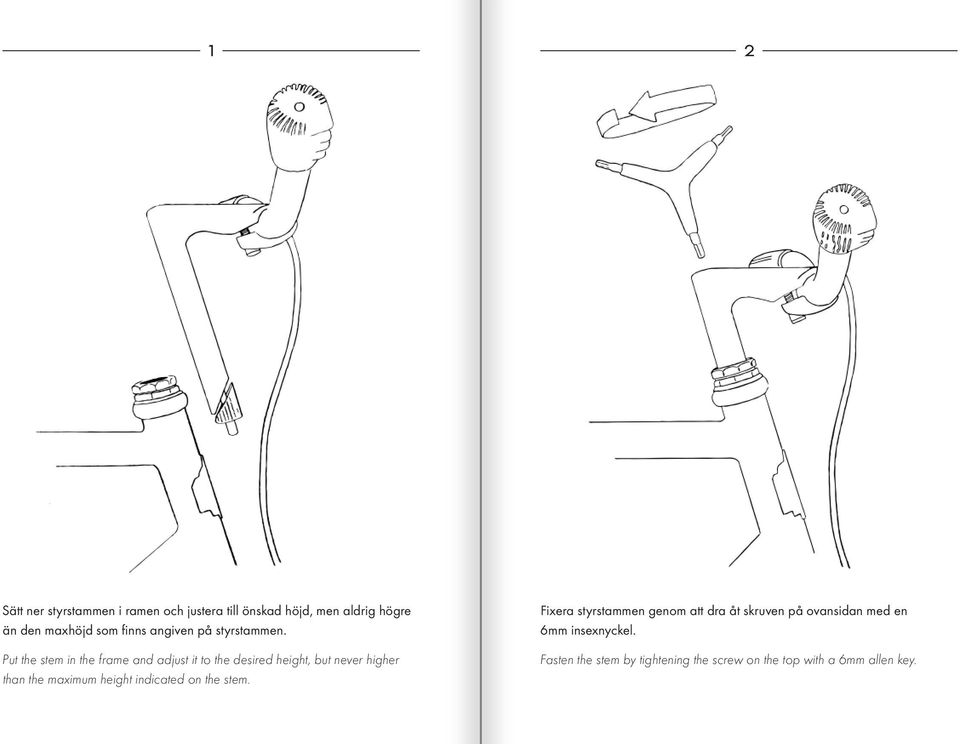

4 . i1i.. i2i. Sätt ner styrstammen i ramen och justera till önskad höjd, men aldrig högre än den maxhöjd som finns angiven på styrstammen. Put the stem in the frame and adjust it to the desired height, but never higher than the maximum height indicated on the stem. Fixera styrstammen genom att dra åt skruven på ovansidan med en 6mm insexnyckel. Fasten the stem by tightening the screw on the top with a 6mm allen key.

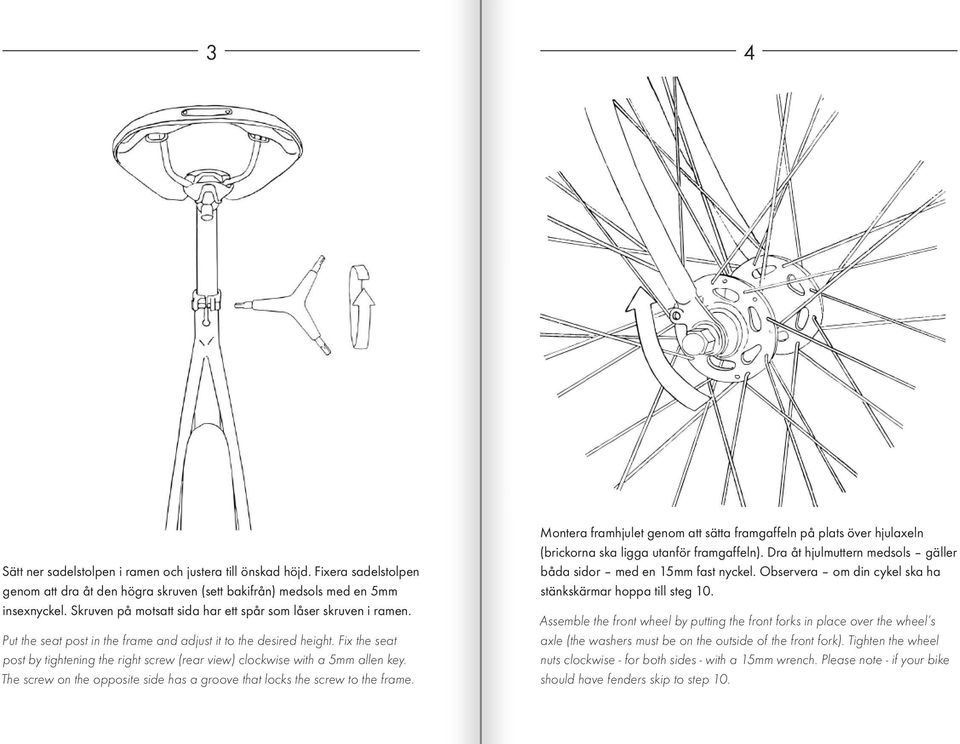

5 . i3i.. i4i. Sätt ner sadelstolpen i ramen och justera till önskad höjd. Fixera sadelstolpen genom att dra åt den högra skruven (sett bakifrån) medsols med en 5mm insexnyckel. Skruven på motsatt sida har ett spår som låser skruven i ramen. Put the seat post in the frame and adjust it to the desired height. Fix the seat post by tightening the right screw (rear view) clockwise with a 5mm allen key. The screw on the opposite side has a groove that locks the screw to the frame. Montera framhjulet genom att sätta framgaffeln på plats över hjulaxeln (brickorna ska ligga utanför framgaffeln). Dra åt hjulmuttern medsols gäller båda sidor med en 15mm fast nyckel. Observera om din cykel ska ha stänkskärmar hoppa till steg 10. Assemble the front wheel by putting the front forks in place over the wheel s axle (the washers must be on the outside of the front fork). Tighten the wheel nuts clockwise - for both sides - with a 15mm wrench. Please note - if your bike should have fenders skip to step 10.

Fix the seat post by tightening the right screw (rear view) clockwise with a 5mm allen key. The screw on the opposite side has a groove that locks the screw to the frame.

6 . i5i. gäller ej modellen track utanför usa. i6i. gäller ej modellen track utanför usa När framhjulet är på plats stäng bromsen genom att trycka bromslåset nedåt och inåt. Justera därefter (använd båda händerna) bromsen så den är centrerad över hjulet. When the front wheel is in place, close the brake by pressing the brake lock downward and inward. Adjust the brake accordingly (using both hands) so it is centered over the wheel. Behöver du ta av framhjulet ska du först öppna bromsen genom att trycka ner låsspärren samtidigt som du drar bromslåset utåt och uppåt. If you need to take the front wheel off, you should first open the brake by simultaneously pressing down on the lock point and pulling the brake lock outward and upward.

Adjust the brake accordingly (using both hands) so it is centered over the wheel.

7 . i7i. mounting MUDGUARDS & CHAINGUARDS Fäst pedalerna i vevarmen. Pedalerna är märkta med R (höger) eller L (vänster). Den högra pedalen skruvas åt medsols, och den vänstra motsols, med hjälp av en 15mm fast nyckel. Assemble the pedals on the crank. The pedals are marked with R (right) or L (left). The right pedal is tightened clockwise, and the left counterclockwise, using a 15mm wrench. fenders and chain guard

Den högra pedalen skruvas åt medsols, och den vänstra motsols, med hjälp av en 15mm fast nyckel.

8 . i8i.. i9i. Sätt kedjeskyddet på plats och skruva fast det bakre fästet med en stjärnskruvmejsel såsom bilden visar. Men vänta med att dra åt, du ska kunna flytta kedjeskyddet i sidled. Put the chain guard in place and tighten the rear bracket with a cross headed screwdriver as illustrated. But wait to tightenit, you should be able to move the chain guard sideways. Sätt det främre fästet på plats runt ramen och justera kedjeskyddet så att det är ungefär en centimeter mellanrum mellan kedja och kedjeskyddet. Fixera fästet med en 4mm insexnyckel. Fixera därefter det bakre fästet med stjärnskruvmejsel. Put the front bracket in place around the frame and adjust the chain guard so that there is about a centimeter gap between the chain and the chain guard. Secure the bracket with a 4mm allen key. Then fix the rear bracket with a cross headed screwdriver.

Sätt det främre fästet på plats runt ramen och justera kedjeskyddet så att det är ungefär en centimeter mellanrum mellan kedja och kedjeskyddet. Fixera fästet med en 4mm insexnyckel.

9 . i10i.. i11i. Ta av framhjulet och fäst stänkskärmen enligt bild med en 5mm insexnyckel. Sätt därefter på framhjulet (se steg 4). Fäst sedan stänkskärmens stag i framgaffeln med de medföljande skruvarna. Dra åt skruvarna medsols gäller båda sidor med en 4mm insexnyckel. Remove the front wheel and attach the fender as illustrated using a 5mm allen key. Put the front wheel back on (see step 4). Then attach the fender s stays on the front fork with the supplied screws. Tighten the screws clockwise - for both sides - with a 4mm allen key. Ta av bakhjulet och börja med att montera det övre fästet såsom bilden visar. Använd gärna två 10mm fasta nycklar. Remove the rear wheel and begin assembling the upper bracket as illustrated. Preferably use two 10mm spanners.

Remove the front wheel and attach the fender as illustrated using a 5mm allen key. Put the front wheel back on (see step 4).

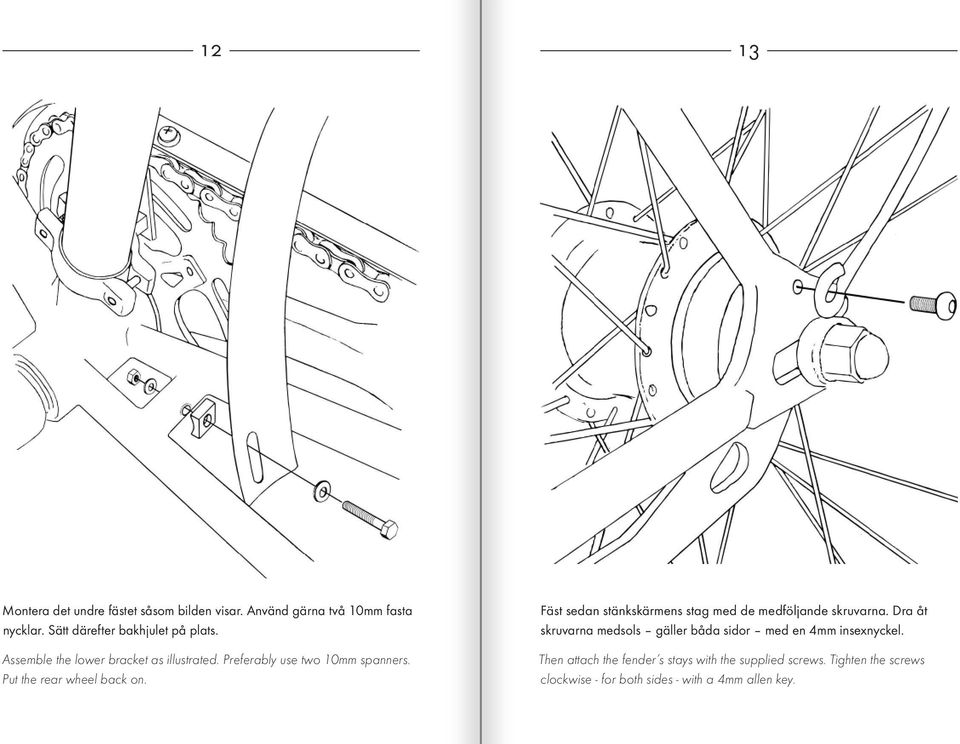

10 . i12i.. i13i. Montera det undre fästet såsom bilden visar. Använd gärna två 10mm fasta nycklar. Sätt därefter bakhjulet på plats. Assemble the lower bracket as illustrated. Preferably use two 10mm spanners. Put the rear wheel back on. Fäst sedan stänkskärmens stag med de medföljande skruvarna. Dra åt skruvarna medsols gäller båda sidor med en 4mm insexnyckel. Then attach the fender s stays with the supplied screws. Tighten the screws clockwise - for both sides - with a 4mm allen key.

Put the rear wheel back on. Fäst sedan stänkskärmens stag med de medföljande skruvarna.

11 notes notes

12 To find out more about our design story please visit our site or facebook page. If you have any questions, please don t hesitate to get in touch, happy riding! BIKEID U.S 175 Varick St, New York, NY 10014, USA
