MIRI UVO-3 Ventilationsluftrenare för fettavskiljare

Transkript

1 Installation Drift & underhåll MIRI UVO-3 Ventilationsluftrenare för fettavskiljare DN 110 MIRI UVO-3 Ventilationsluftrenare DN 75 Avloppsstamledning DN 110 OBS! 1500 mm min 250 lutning 20 DN 110 Avlopp PRODUKTBESKRIVNING MIRI UVO-3 ventilationsluftrenare är avsedd för borttagning/reducering av dålig lukt från avluftningsledning från fettavskiljare. Endast kanaler från fettavskiljaren får anslutas till luftrenaren. FUNKTION MIRI UVO-3 arbetar med UV-ljus och ozon. UVljuset splittrar upp proteinkedjorna i luften och ozonet oxiderar organiska ämnen, vilket resulterar i att spridningen av dålig lukt från fettavskiljare kraftigt reduceras. VIKTIGT! Installation, igångkörning och ändring av driftsinställningar får endast utföras av behörig personal. Anläggningen får inte köras igång utan skydd för UV-röret. Det blå ljuset kan vara skadligt för ögonen. Bryt alltid strömmen till luftrenaren innan serviceluckan öppnas för rengöring, byte av UV-rör, inspektion eller annan serviceåtgärd. Om det blir fel på anläggningen, så att man känner kraftig ozonlukt, stäng av luftrenaren och kontakta servicepersonal. FÖRE INSTALLATION Kontrollera vid mottagande av ventilationsluftrenaren att inga transportskador uppkommit. Kontrollera att installationen är godkänd av berörd kommunal myndighet. MEKANISK INSTALLATION Enheten monteras inomhus i ett ventilerat rum med omgivningstemperatur max. 30 C och med god åtkomlighet för tillsyn och service. Ventilationsluftrenare MIRI UVO-3 ansluts till luftningsledningen så nära fettavskiljaren som

2 -2 möjligt. Ventilationen kan ske genom självdrag då möjlighet ges eller mekaniskt genom fläkt. Vid självdragsventilation skall ledningarna utföras utan skarpa riktningsändringar som försvårar självdrag. Tillse vid monteringen att kanallängden efter ventilationsluftrenaren medger en reaktionstid på minst 2 sekunder för ozon och ventilerad luft. Vid mekanisk ventilation bör fläkten alltid förses med varvtalsreglering. Detta ger möjlighet att justera in luftflödet så att reaktionstiden mellan ventilationsluftrenaren och ventilationsrörets mynning blir minst 2 sekunder. Avluftningsledningen skall mynna över tak (se Boverkets Byggregler). OBS! Om installation med avluftningsledning utförs genom fasad på yttervägg krävs dispensansökan och godkännande av den lokala byggnadsnämnden samt tillstånd från fastighetsägaren. KONTROLLPANEL Kontrollpanelen är avedd att styra och övervaka ventilationsluftrenaren. Den ansluts till 1-fas växelström, max. 250 V och kan styra UV-rör med en sammanlagd strömstyrka av 5,5 A. Röd lysdiod Error/Alarm: Visar blinkande sken vid fel. Blå lysdiod/function: Lyser när anläggningen är i drift. Figur 2. Kontrollpanel Eftersom MIRI UVO-3 inte renar luften till hundra procent, måste man vara medveten om att avluftning genom fasad kan medföra olägenheter i form av svag lukt. Ventilationsrörets mynning får inte placeras invid fönster, ventilationsintag eller liknande. Den ventilerade luften innehåller normalt stora mängder fukt. Fasadytor och liknande som kan drabbas av fuktpåslag av ventilationsluften bör därför skyddas. Luftrenaren skall monteras så att kondensvattnet alltid kan dräneras tillbaka i avloppsledningen genom inloppsanslutningen. ELEKTRISK INSTALLATION Den elektriska installationen skall överensstämma med lokala direktiv och utföras enligt medföljande elschema, se sid. 5. En arbetsbrytare för service skall kopplas in före kontrollpanelen. Start/stopp: För start och stopp av anläggningen samt för att gå ur meny eller undermeny. + och - : För att scrolla genom meny / undermeny samt att ändra inställda värden. : För att gå in i meny / undermeny samt för att spara nya data. Servicemeny - för behörig serviceman Denna meny är skyddad. Information om åtkomst bör endast lämnas till anläggningens ägare eller ansvarig person. Följande knapptryckningar ger åtkomst till servicemenyn: Håll + och - nedtryckta samtidigt. Tryck och släpp. Håll därefter nedtryckt minst 10 sekunder. Viktigt! Innan anläggningen överlämnas skall säkerhetskretsen vara inkopplad och alla funktioner testade. Om inga ändringar utföres inom en minut återgår kontrollpanelen till normalt driftläge.

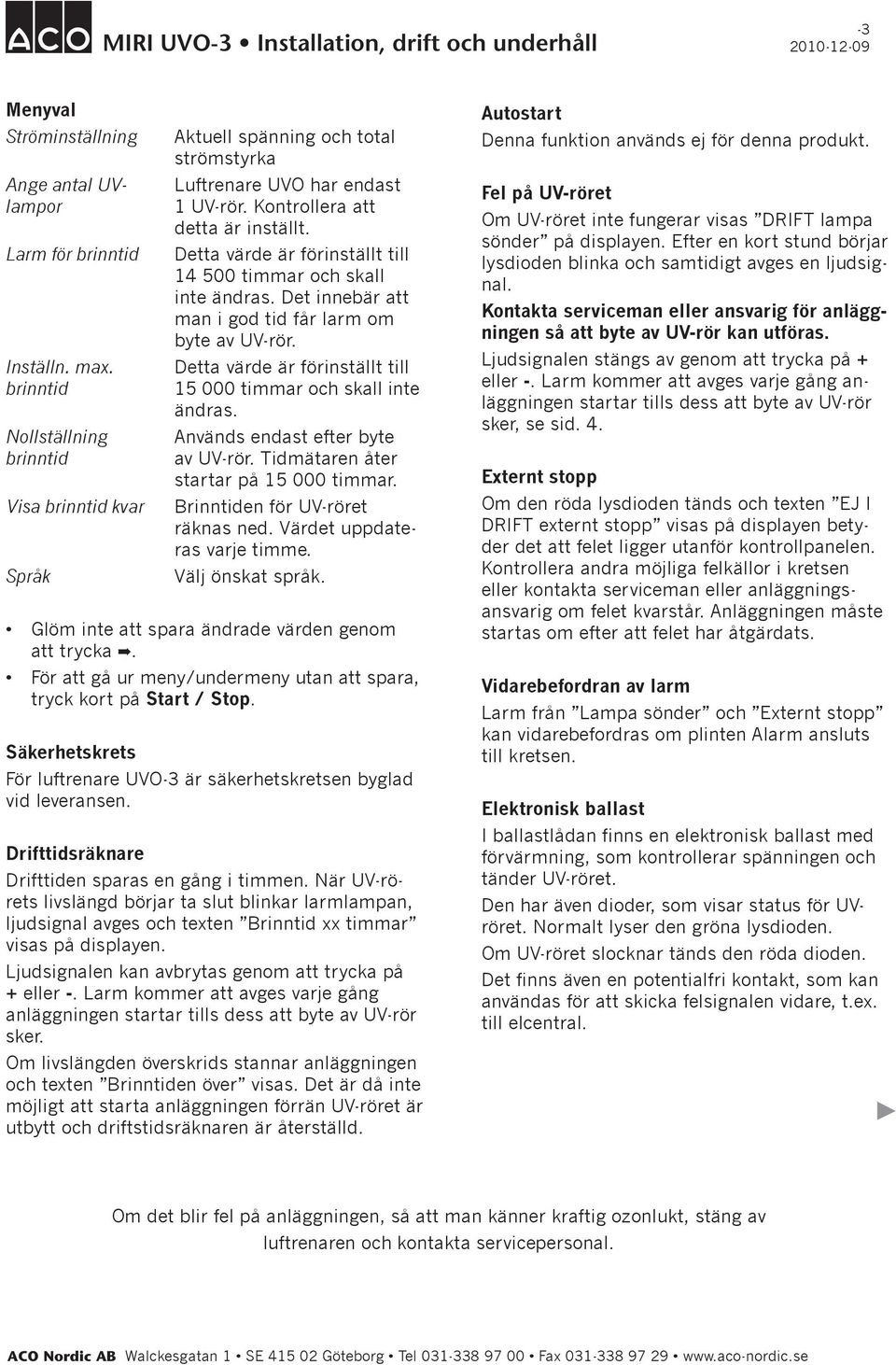

3 -3 Menyval Ströminställning Ange antal UVlampor Larm för brinntid Inställn. max. brinntid Nollställning brinntid Visa brinntid kvar Språk Aktuell spänning och total strömstyrka Luftrenare UVO har endast 1 UV-rör. Kontrollera att detta är inställt. Detta värde är förinställt till timmar och skall inte ändras. Det innebär att man i god tid får larm om byte av UV-rör. Detta värde är förinställt till timmar och skall inte ändras. Används endast efter byte av UV-rör. Tidmätaren åter startar på timmar. Brinntiden för UV-röret räknas ned. Värdet uppdateras varje timme. Välj önskat språk. Glöm inte att spara ändrade värden genom att trycka. För att gå ur meny/undermeny utan att spara, tryck kort på Start / Stop. Säkerhetskrets För luftrenare UVO-3 är säkerhetskretsen byglad vid leveransen. Drifttidsräknare Drifttiden sparas en gång i timmen. När UV-rörets livslängd börjar ta slut blinkar larmlampan, ljudsignal avges och texten Brinntid xx timmar visas på displayen. Ljudsignalen kan avbrytas genom att trycka på + eller -. Larm kommer att avges varje gång anläggningen startar tills dess att byte av UV-rör sker. Om livslängden överskrids stannar anläggningen och texten Brinntiden över visas. Det är då inte möjligt att starta anläggningen förrän UV-röret är utbytt och driftstidsräknaren är återställd. Autostart Denna funktion används ej för denna produkt. Fel på UV-röret Om UV-röret inte fungerar visas DRIFT lampa sönder på displayen. Efter en kort stund börjar lysdioden blinka och samtidigt avges en ljudsignal. Kontakta serviceman eller ansvarig för anläggningen så att byte av UV-rör kan utföras. Ljudsignalen stängs av genom att trycka på + eller -. Larm kommer att avges varje gång anläggningen startar tills dess att byte av UV-rör sker, se sid. 4. Externt stopp Om den röda lysdioden tänds och texten EJ I DRIFT externt stopp visas på displayen betyder det att felet ligger utanför kontrollpanelen. Kontrollera andra möjliga felkällor i kretsen eller kontakta serviceman eller anläggningsansvarig om felet kvarstår. Anläggningen måste startas om efter att felet har åtgärdats. Vidarebefordran av larm Larm från Lampa sönder och Externt stopp kan vidarebefordras om plinten Alarm ansluts till kretsen. Elektronisk ballast I ballastlådan finns en elektronisk ballast med förvärmning, som kontrollerar spänningen och tänder UV-röret. Den har även dioder, som visar status för UVröret. Normalt lyser den gröna lysdioden. Om UV-röret slocknar tänds den röda dioden. Det finns även en potentialfri kontakt, som kan användas för att skicka felsignalen vidare, t.ex. till elcentral. Om det blir fel på anläggningen, så att man känner kraftig ozonlukt, stäng av luftrenaren och kontakta servicepersonal.

4 -4 RENGÖRING AV UV-RÖR UV-röret måste vara rent för att ge full effekt vid ozonproduktionen. Rengör därför UV-röret regelbundet, så att fett och smuts inte bränns fast och minskar effektiviteten i luftreningen. Observera att UV-röret är mycket ömtålig. Bryt strömmen på servicebrytaren innan luftrenaren öppnas! Rengöringen utförs lämpligen genom att spraya UV-röret med rengöringsmedel, låta det verka en stund och spraya sedan efter med rent vatten. De elektriska installationerna får ej utsättas för vatten. Använd ett rengöringsmedel med högt ph-värde och blanda det med vatten i en sprayflaska. Skyddshandskar och skyddsglasögon bör användas eftersom rengöringsmedlet kan vara frätande. Kontrollera ofta att driftslampan på kontrollpanelen lyser och att den röda varningslampan ej är tänd. Byte av UV-RÖR Se till att strömmen är helt avstängd. Skruva loss och ta bort locket. Ta bort kontaktdonet från UV-röret. Skruva bort vingmuttrarna och......ta bort låsbrickan. OBS! Ta ej på glasytan när du byter UV-rör! Lyft bort UV-röret varsamt. Vinkla UV-röret försiktigt när du tar upp det. Skär ur centrum i genomföringen enligt den inre markeringen. Trä på genomföringen mot stoppbrickan på UV-röret Placera det nya UV-röret genom att följa instruktionerna ovan i omvänd ordning. OBS! Före uppstart ska anläggningen vara ansluten till ett tätt frånluftsystem. RESERVDELAR UV-rör Art.nr Lampkontakt, 4-polig Art.nr Gummigenomföring UV, svart Art.nr Ballast/trafo Art.nr UV-rör, packningar, gummibussningar och lampsocklar är förbrukningsmaterial och omfattas inte av garantiåtagande.

5 -5 ELSCHEMA Kontrollpanel TCP Kabel från frontpanel Säkring 8 A ALARM SAFETY SWITCH AUTOSTART L N N L IN IN OUT OUT C NO NC Vidarebefordran av larm Byglad *) Denna funktion används ej för denna produkt 230 V AC Matning Det är viktigt att matningen kopplas in med rätt fasföljd * Vid inkoppling förregleringen fläkten läggas så att *) Vid inkoppling av fläkt skall förregling av fläkten läggas här, UV-röret slocknar om fläkten stannar. så att UV-rören slocknar om fläkten stannar Luftrenare UVO Ballast Till UV-rör I ballastlådan I ballastlådan finns lysdioder för lampans status och en potentialfri lysdioder för UV-rörets status och en potentialfri kontakt kontakt för vidarebefordran av larm. av För att ändra eller kontrollera inställningen i kontrollpanelen, måste man komma in i programmeringsläget. Se Montage-Skötsel Läs noga genom anvisningarna innan anläggningen körs igång. Titta aldrig direkt på tända UV-rör utan skydd.
