1 MASSIVA INNERDÖRRAR Massiva innerdörrar

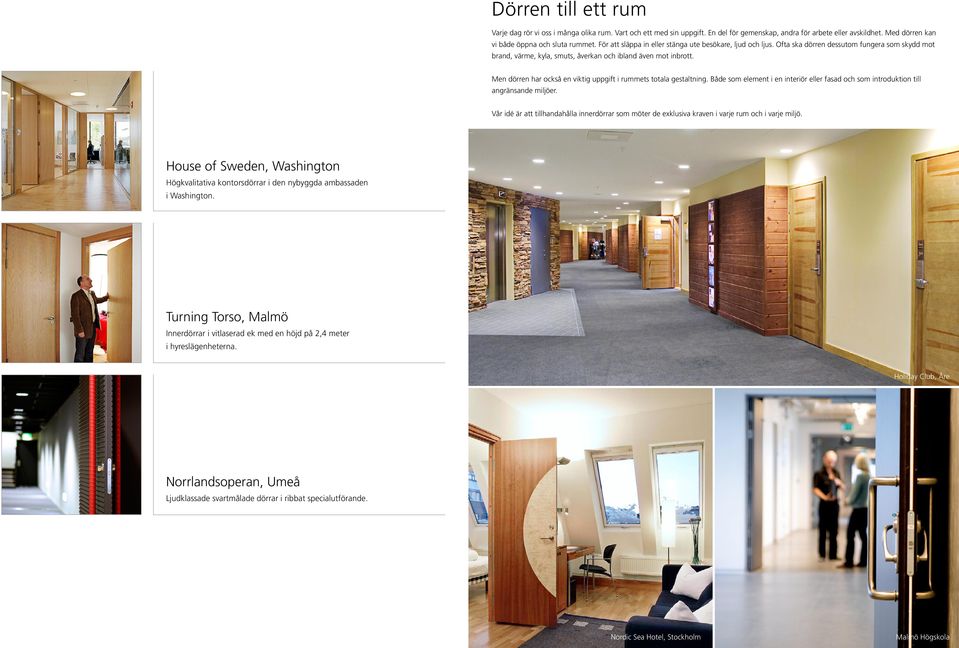

2 Dörren till ett rum Varje dag rör vi oss i många olika rum. Vart och ett med sin uppgift. En del för gemenskap, andra för arbete eller avskildhet. Med dörren kan vi både öppna och sluta rummet. För att släppa in eller stänga ute besökare, ljud och ljus. Ofta ska dörren dessutom fungera som skydd mot brand, värme, kyla, smuts, åverkan och ibland även mot inbrott. Men dörren har också en viktig uppgift i rummets totala gestaltning. Både som element i en interiör eller fasad och som introduktion till angränsande miljöer. Vår idé är att tillhandahålla innerdörrar som möter de exklusiva kraven i varje rum och i varje miljö. House of Sweden, Washington Högkvalitativa kontorsdörrar i den nybyggda ambassaden i Washington. Turning Torso, Malmö Innerdörrar i vitlaserad ek med en höjd på 2,4 meter i hyreslägenheterna. Holiday Club, Åre Norrlandsoperan, Umeå Ljudklassade svartmålade dörrar i ribbat specialutförande. Nordic Sea Hotel, Stockholm Malmö Högskola

3 Material Massiv dörr som uppfyller klass E enligt SS Kantutföranden Se även ritningar nere t h. Överlimmade kantlister i rödbok eller annat träslag. Kantbearbetning efter limning för ökad tålighet och enklare skötsel. Rådande kantlister i rödbok eller alt träslag. Hållbart utförande (ingen U-profil). Limmas alt skruvas. Klarar dörrtjocklekar mm. Rådande aluminiumkantlist för fuktiga utrymmen och höga krav på slit- och slagtålighet.* Kantlist i 2 millimeter ABS plast: trämönster, ljusgrå, mörkgrå, svart eller vit.* Kantfanér av bok, björk, ek eller furu.* Kantband för målat utförande.* * Klarar dörrtjocklek 40 mm. Karmar Karmar tillverkas i furu, ädelträ, stål enligt tabell t h. Dim 92, 118, 147 eller anpassade till väggtjocklek. Tröskel Ek. Utförande enligt tabell t h. Även våtrumströsklar, med eller utan ventilation, kan erbjudas. Ytskikt Målade i kulörer enl NCS S-skalan enl SS , klass T2-B. Glansvärde 35. Fanerade och klarlackade enl SS , klass Ke2-B. Glansvärde 20. Kan även erhållas laserade i alternativa kulörer. Laminat, kulörer enligt dörrsortiment. Beslagning A/B-mått enligt tabell: A= Dörrbladets tjocklek B= Mått från gångjärnssidan till låskistans centrum. Dörrarna levereras med låskistor, gångjärn, ev kantreglar och i förekommande fall bakkantssäkring, säkerhetsslutbleck, extralås, brevinkast, nyckeltub, dörrkikare, ringklocka, enligt fabrikernas standard eller kundens önskemål. Normkrav Klass: SS Brandklass: SS , provningsmetod, EN :2008 Ljudklass: SS Bilaga A, provningsmetod Inbrottsskydd Inbrottsklassade dörrar finns som enkeldörrar med trä alt. stålkarm i klass 1-2 enligt SS. (Se broschyr Lägenhetsdörrar.) Säkerhetsklass: klass 2 enl SS klass 2 eller 3 enl SS-EN1627 Specialutföranden SSC konstruerar och tillverkar även dörrar i speciella utföranden. Allt från anpassningar baserade på befintliga grundkonstruktioner till exklusiva specialdörrar. Klämfria dörrar Ljudklass upp till R w 35dB och brandklass EI30. Massiv innerdörr Tamburdörr Hygiendörr ANVÄNDNING BRAND/LJUD R'W STOMME MAX STORLEK KARMAR, ALT. TRÖSKLAR, ALTERNATIV GLASADE Klimatanpassning Röntgendörr Pendel- och skjutdörr Våtrumsdörr Rökgastäthet enligt EN Säkerhetsklass enligt SS-EN 1627 Typ Dörrtjocklek mm Dörrvikt kg/m 2 Enkeldörr Pardörr Trä Stål Utan tröskel 1 Oklassad VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 Oklassad Sa Sm 2 VD x x /20 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 Oklassad Sa Sm 3 VD x /20 ** 01, 03, 21, 22, 23, 24, 25 5,6,7 1 25dB VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 30dB VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 35dB VD x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 35dB Sa Sm VD x x /20 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 35dB Sa Sm 2 VD x x /20 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 35dB Sa Sm 3 VD x /20 ** 01, 03, 21, 22, 23, 24, 25 5,6,7 1 40dB VD x /40 8,9,10 1 E15/EI15 Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 EI15/25dB Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 EI15/30dB Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 EI15/35dB VD x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 EI15/40dB VD x /40 8,9,10 1 E30/EW/EI30 Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 E30/EI30 Sa Sm VD x x /20 ** 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 E30/EI30 Sa Sm 2 VD x x /20 ** 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 E30/EW30/EI30 Sa Sm 3 VD x /20 ** 01, 03, 21, 22, 23, 24, 25 5,6,7 1 E30/EW/EI30/25dB Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 E30/EW/EI30/30dB Sa Sm VD x x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 E30/EI30/35dB 2 2 VD x /20 01, 03,10, 21, 22, 23, 24, 25, 30 1,2,3,4 1 E30/EI30/35dB Sa Sm VD x x /20 ** 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 E30/EI30/35dB Sa Sm 2 VD x x /20 ** 01, 03, 21, 22, 23, 24, 25, 30 5,6,7 1 E30/EW30/EI30/35dB Sa Sm 3 VD x /20 ** 01, 03, 21, 22, 23, 24, 25 5,6,7 1 EI30/40dB VD x /40 8,9,10 1 EI30/40dB 3 VD x /40 8,9,10 1 E60/EI60 VD x x2390 * 60/20 5,6,7 1 E60 VD x x2390 * 60/20 *** 01, 10 5,6,7 1 EI60 VD x x2390 * 60/20 *** 01, 10 5,6,7 1 E60/EI60 2 VD x2390 * 60/20 *** 01, 10 5,6,7 1 E60/EI60/35dB VD x x2390 * 60/20 5,6,7 1 E60/35dB VD x x2390 * 60/20 *** 01, 10 5,6,7 1 E60/35dB 3 VD x /20 *** 01, 10 5,6,7 1 EI60/35dB VD x x2390 * 60/20 *** 01, 10 5,6,7 1 E60/EI60/35dB 2 VD x2390 * 60/20 *** 01, 10 5,6,7 1 EI60/35dB 3 VD x /20 *** 01, 10 5,6,7 Oklassad x x2190 Skall förses med stålskena 2x90 mm på golv 40/ Två st aluminiumplåtar i stomme. 2 VD9 (Godkänt test utfört, ej uppd. TG) 3 Kan ej skyltas i Sm med 6mm springa. Dörrblad konstruktion Ytskikt (ex. målat, faner, laminat...) Spärrskiva Ramkonstruktion av 110 mm furu Fyllning Ytbehandling anpassad till dörryta Hårdtröskel, typ G Förborrning 92 mm 12 mm 13 mm Som standard borras karmarna med genomgående hål ø14 för karmhylsa. Placering i höjdled enl SS mm x 58 mm 1. Karmar med karmdjup mindre än 130 mm förses med en rad fästhål (1). 2. Karmar med karmdjup 130 mm och större förses med två rader fästhål (1+2). * Dubbla släplister och massiv gummitröskel ** Max glasöppning 810x1910mm *** Max glasöppning 810x1910mm, enkeldörr M12x22, pardörr M22x22 Dörrblad, kantutföranden 1. Överlimmad kantlist 2. Rådande kantlist 3. Kantband, kantfaner eller 2 mm ABS-plast 5. Tätningsfals utan kantlist 7. Tätningsfals, rådande kantlist 9. Överfals, överlimmad kantlist 4. Rådande alluminiumkantlist 6. Tätningsfals, överlimmad kantlist 8. Överfals, ramträ för målning 10. Överfals, rådande kantlist 4 mm 10 mm Spårfräsning, mönster 5 mm 8 mm 12 mm Dekorlist standard Spegelfräsning, mönster 35 mm 30 mm Max 18 8 mm mm Utan tröskel med eklist, dörrblad 8 mm spalt Max Max 8 mm 8 mm Tröskelplatta 10 mm Max mm Utan tröskel 6mm Exempel Glasningsutförande 1. Oklassad, E15-EI30, E-EI60 Ljud<35db 2. Ljud 40db Max mm mm Släplist och gummitröskel Hårdträ-tröskel typ G (T-list) Mekanisk tröskel typ Dr. Hahn Glasöppningar A/B-mått (se be-slagning) Glasöppningar (Typ enligt illustrationer nedan) e e e 1820 Kantlösning

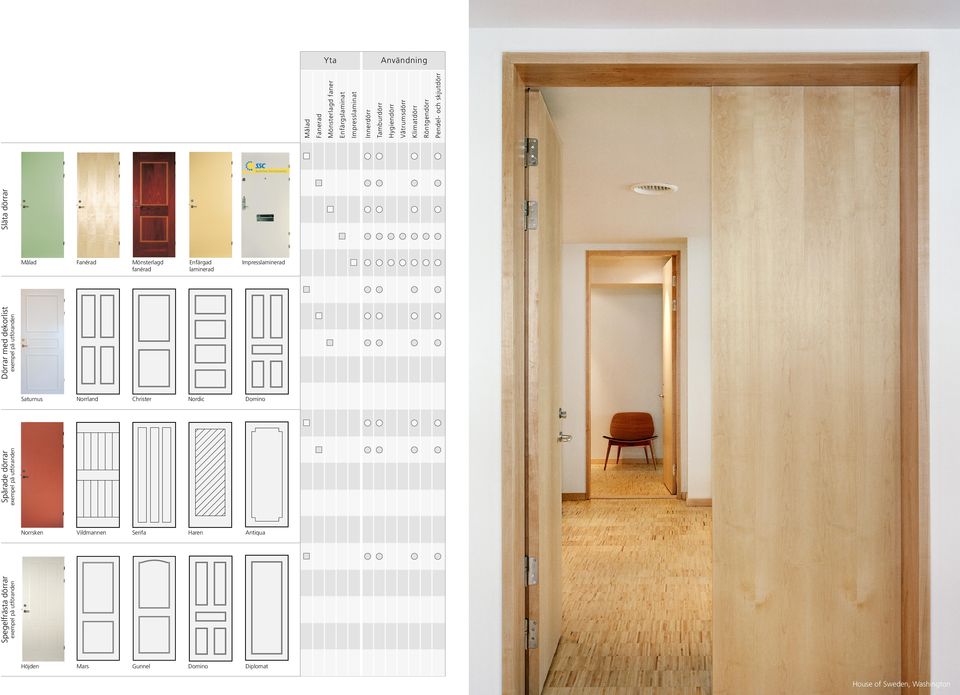

4 Yta Användning Spegelfrästa dörrar Spårade dörrar Dörrar med dekorlist Släta dörrar Målad Fanerad Mönsterlagd faner Enfärgslaminat Impresslaminat Innerdörr Tamburdörr Hygiendörr Våtrumsdörr Klimatdörr Röntgendörr Pendel- och skjutdörr Målad Fanérad Mönsterlagd fanérad Enfärgad laminerad Impresslaminerad Saturnus Norrland Christer Nordic Domino Norrsken Vildmannen Serifa Haren Antiqua Höjden Mars Gunnel Domino Diplomat House of Sweden, Washington

5 Utgåva 0913 Specialinredningar Fönster Dörrar Glaspartier Entrépartier Elcentralfronter Skåpinredningar Vindstrappor Väggluckor På vår hemsida kan du läsa mer om alla våra produkter och tjänster SSC Skellefteå SSC är Nordens ledande leverantör av snickeriprodukter. Det breda utbudet omfattar högklassiga produkter och tjänster som gör det lättare att skapa unika miljöer i trä. SSC arbetar kontinuerligt med att stärka sin position som objektspecialist på den nordiska marknaden.
