2 Dooria Din projektpartner Vi vill bli din nya projektpartner. Som samarbetspartner med Dooria erbjuds du inte bara ett komplett produktsortiment utan vi hjälper dig med praktiska frågor som dyker upp under projektets gång. Vi har kompetens och är vana vid att finna olika lösningar för att göra bra affärer tillsammans med dig. Vi levererar till projekt via entreprenörer, husproducenter och den traditionella bygghandeln. Hus- eller lägenhetspackning enligt dina önskemål, för en enkel och trygg platshantering. Logistiken är en viktigt del i processen och Dooria kan leverera enligt organisationen BEAst (Byggbranschens Elektroniska Affärsstandard) gällande standard inom bygg/entreprenad för en effektivare varuförsörjning. Produkter och pallar märks enligt denna standard efter dina önskemål. Våra produkter täcker in olika behov av design- och funktionskrav inom: Innerdörrar, ytterdörrar och klassade dörrar. Vi hjälper till med tillvalsbroschyrer och annan relevant dokumentation. Vi ser fram emot att bli din projektpartner. OBS! NCS-S kulörer kan avvika i tryckt material kontra beställd produkt. Vi rekommenderar ett besök hos en färghandlare före beställning. Vi reserverar oss för eventuella tryckfel eller ändringar i sortiment. 2

3 Innehåll Din projektpartner Innerdörrar till bostäder Formpressade lätta innerdörrar 5 Formpressade massiva innerdörrar 5 Släta lätta innerdörrar 5 Släta massiva innerdörrar 5 Massiva spegeldörrar 5 Brand- och ljudklassade innerdörrar 6 Karmar till innerdörrar 8 Skjutdörrar 7 Trösklar 8 Trycken till innerdörrar 9 Ytterdörrar till bostäder Moderna ytterdörrar 10 Klassiska ytterdörrar 11 Klassade ytterdörrar 12 Överljus och sidoljus 13 Trycken till ytterdörrar 13 Brand- och ljudklassade massivdörrar till offentlig miljö Val av dörr - användningsområde 14 Val av design 15 Massivdörrar för projekt 16 Klimatanpassade dörrar 17 Tamburdörrar 18 Säkerhetsdörrar 19 Fakta om massivdörrar 20 Glaspartier 22 Projektledning, logistik och dokumentation Projekt från A-Ö 23 Leverans till byggplats 23 Montering 23 Dokumentation 23 Garanti 23 Kontakta oss 23 3

4 Innerdörrar Innerdörrar för alla smaker, från de klassiska till de mer moderna. Levereras som enkeldörrar, pardörrar i lik eller olik delning eller skjutdörrsanpassad. Alla modeller som visas på nästa sida kan levereras som pardörr och skjutdörr. Formpressade lätta innerdörrar Formpressade lätta dörrar har en fyllning av honeycomb och är ett enklare alternativ än en massiv innerdörr. Formpressade massiva innerdörrar Massiva formpressade dörrar har en fyllning av spånkärna. Dörrbladet ger bättre ljuddämpning än en lätt dörr med fyllning av honeycomb. Släta lätta innerdörrar Släta, lätta dörrar har en fyllning av honeycomb och är ett enklare alternativ än en massiv innerdörr. Släta massiva innerdörrar Massiva, släta dörrar har en fyllning av spånkärna. Dörrbladet ger en bättre ljuddämpning än en lätt dörr med fyllning av honeycomb. Massiva spegeldörrar Massiva spegeldörrar med helträkärna eller MDF. Finns i klassisk stil med olika speglar och glas, eller modern stil med stor spegel - tät eller glasad och olika dekoralternativ. Dörrbladet ger en bättre ljuddämpning än en lätt dörr med fyllning av honeycomb. 4

5 som pardörr Addera 8001 /valfri NCS S-kulör/ ek/wengebets/valnöt Fyllning: MDF Addera 8004 /valfri NCS S-kulör/ ek/wengebets/valnöt Klarglas, laminerat 6 mm Fyllning: Glas Polar 1000/9000 /valfri NCS S-kulör/ björk/bok/coto/gabon/ek Fyllning: Honeycomb Alt. spånkärna Polar 1001 /valfri NCS S-kulör/björk/ bok/coto/gabon/ek Klarglas, härdat 4 mm Fyllning: Glas Kungsäter 522 /valfri NCS S-kulör/ ek Fyllning: Helträkärna Kungsäter 532 /valfri NCS S-kulör/ ek Klarglas, härdat 4 mm Fyllning: Helträkärna Kungsäter 523 /valfri NCS S-kulör/ ek Fyllning: Helträkärna Kungsäter 530 /valfri NCS S-kulör/ ek Klarglas, härdat 4 mm Fyllning: Helträkärna Stil 374/9374 Fyllning: Honeycomb Alt. spånkärna Stil 375 Klarglas, härdat 4 mm Fyllning: Honeycomb Stil 378/9378 Fyllning: Honeycomb Alt. spånkärna Stil 379 Klarglas, härdat 4 mm Fyllning: Honeycomb 5

6 Brand & ljudklassade innerdörrar På en del platser krävs brand- eller ljudklassade innerdörrar, t.ex till pannrum. Modellerna kan användas som tamburdörrar där det finns uppvärmt trapprum, beställs med cylinderlåskista. Dörrarna passar även bra i rehabiliteringsprojekt om man vill bevara den gamla stilen. Polar 9000 EI30 /valfri NCS S-kulör/björk/bok/ coto/gabon/ek Addera 8002 EI30/R w30db Addera 8003 EI30/R w35db /valfri NCS S-kulör/ek/wengebets/ valnöt Kungsäter 522 EI30/R w30db Kungsäter 522 EI30/R w35db /valfri NCS S-kulör/ek Kungsäter 523 EI30/R w30db Kungsäter 523 EI30/R w35db /valfri NCS S-kulör Symbolförklaring som pardörr brandklassad ljudklassad Kungsäter 524 EI30/R w30db Kungsäter 524 EI30/R w35db /valfri NCS S-kulör 6 Kungsäter 525 EI30/R w30db Kungsäter 525 EI30/R w35db /valfri NCS S-kulör/ek

7 Skjutdörrar Skjutdörrar sparar golvplats och bidrar till ett städat uttryck. Med en skjutdörr upplevs också dörröppningen som större eftersom dörren försvinner helt när den öppnas. De flesta av Doorias innerdörrar kan levereras skjutdörrsanpassade, både som enkeldörrar och pardörrar. Inbyggda skjutdörrar En inbyggd skjutdörr är helt dold i öppet läge. Dörren hängs upp i en skenkonstruktion som byggs in i väggen. Allt som behövs för montering följer med i leveransen av skjutdörrskarmen. Tack vare den kraftiga toppskenan tål en infälld skjutdörrskarm en belastning på 110 kg. Till pardörrar beställs två enkelkarmar med kopplingsbeslag. Utanpåliggande skjutdörrar En utanpåliggande skjutdörr löper längs en överliggande skena som sätts på plats utan ingrepp i väggen. För upphängning finns två alternativa skenor i dolt eller synligt utförande. För den utanpåliggande skjutdörren används en dörr som är en modul större en bredden på dörröppningen. Vid sidan av dörröppningen krävs det plats i samma storlek som dörren. 7

8 Karmar och trösklar Karmar finns med eller utan tätningslist. Tätningslisten bidrar till att reducera störande ljud och gör samtidigt att det endast hörs ett behagligt klick när dörren stängs. Tätningslisten är monterad i karmen vilket ger en bättre effekt och en längre livslängd än om den varit monterad på dörrbladet. Utöver standard kan specialmått erbjudas Kvistren furukarm Kungsäter med tätningslist Kvistren furukarm vitmålad, 92, 118 och 145 mm med tätningslist för reducering av störande ljud och ett behagligt klick när du stänger dörren. Valfri tröskel beställs separat Furukarmar med tätningslist Furukarm målad vit alt. valfri NCS S-kulör, furu obehandlad eller klarlack. Karmdjup 68, 92, 118 mm, med tätningslist för reducering av störande ljud samt ger ett behagligt klick när du stänger dörren. Valfri tröskel beställs separat Furukarmar utan tätningslist Standardkarm i furu, målad vit alt. valfri NCS S-kulör, furu obehandlad, lackad och brunbetsad. Karmdjup 68, 92, 118 och 145 mm. Valfri tröskel beställs separat Massiva karmar i ek, björk och valnöt med tätningslist Välj karmar i lackad ek, björk eller valnöt till dörrar i samma material. Karmdjup 68, 92 och 118 mm med tätningslist för reducering av störande oljud och ett behagligt klick när du stänger dörren. Valfri tröskel beställs separat. 6500/6502 Brand- och ljudklassade karmar med tätningslist För klassificering av dörrset till innerdörrar måste tillhörande brand- och ljudkarm beställas samtidigt. målad alt. valfri NCS S-kulör, 92 mm. Klassad tröskel beställs tillsammans med karmen Falsad tröskel, ek 6910 Badrumströskel, ek 6900 Tröskelplatta, ek 6906 Tröskel EI30/R w35db, ek Symbolförklaring brandklassad ljudklassad 8

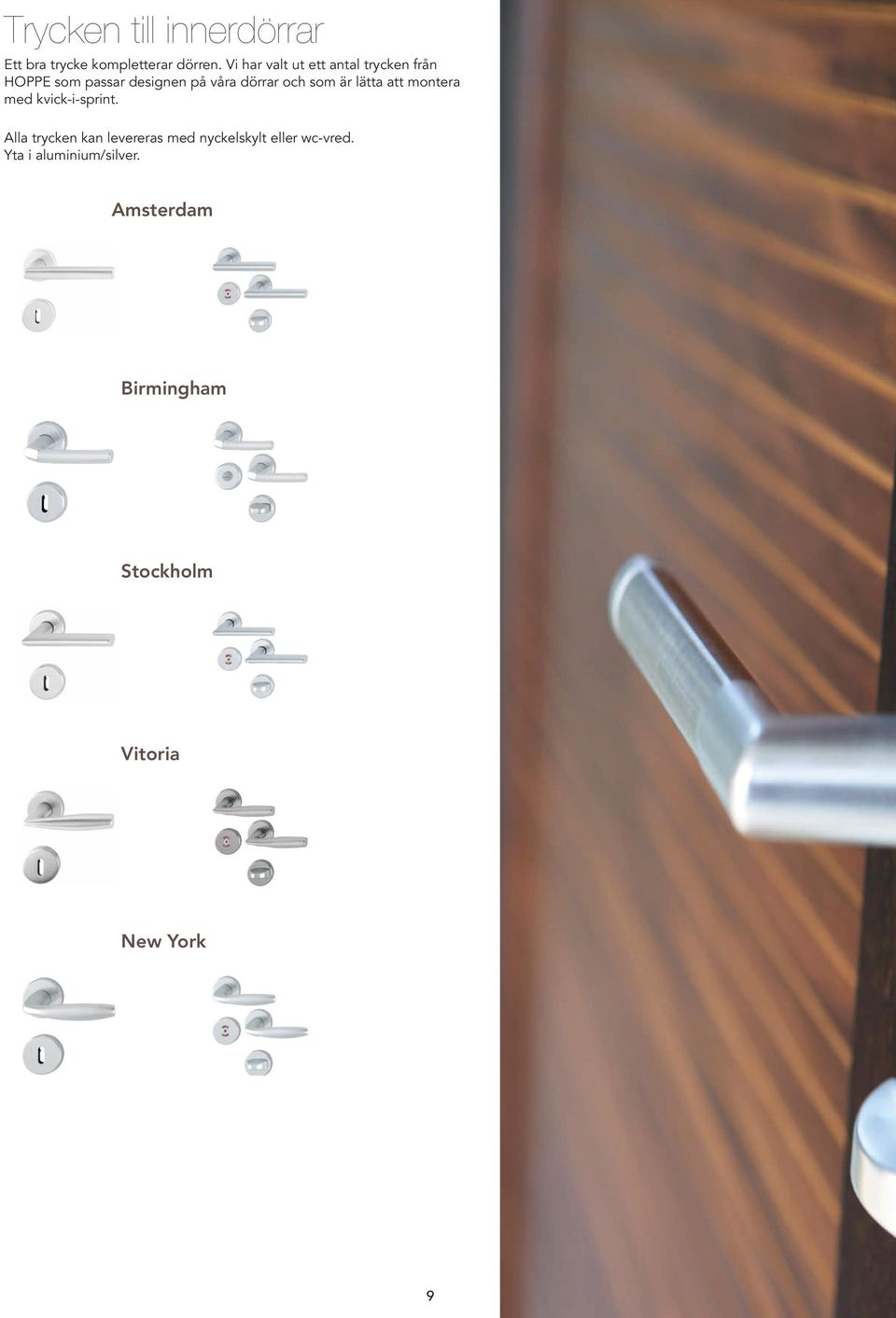

9 Trycken till innerdörrar Ett bra trycke kompletterar dörren. Vi har valt ut ett antal trycken från HOPPE som passar designen på våra dörrar och som är lätta att montera med kvick-i-sprint. Alla trycken kan levereras med nyckelskylt eller wc-vred. Yta i aluminium/silver. Amsterdam Birmingham Stockholm oria New York 9

10 Moderna ytterdörrar Milano och Addera premium ytterdörrar, designade för att matcha den moderna bostadens krav. Enkla, raka linjer och olika glasöppningar. Kan levereras som pardörrar och i passivhusstandard. Milano 1000 /valfri NCS S-kulör Milano 1010 /valfri NCS S-kulör Klarglas Milano 1020 /valfri NCS S-kulör Klarglas Milano 1030 /valfri NCS S-kulör Klarglas Om ytterdörrar Dooria premium ytterdörrar har dubbla alumiumskivor som fuktspärr och för stabilitet samt dubbla ramträ. Extra kraftig karm 115 mm samt tre säkerhetsgångjärn. Ytskikt i vattenavvisande HDF målad med specialanpassad målning för bästa vattenmotstånd. Symbolförklaring som pardörr i passivhusstandard 10 Milano 1040 /valfri NCS S-kulör Klarglas Kan ej lev. i passivhusstandard Addera 1250 /valfri NCS S-kulör

11 Klassiska ytterdörrar Kungsäter premium ytterdörrar till den klassiska bostaden. Välj mellan olika spegelindelningar, profiler, spröjs och glasöppningar. som pardörrar och i passivhusstandard. Kungsäter 1100 /valfri NCS S-kulör Kungsäter 1105 /valfri NCS S-kulör Cotswoldglas Kungsäter 1110 /valfri NCS S-kulör Klarglas Kungsäter 1310 /valfri NCS S-kulör Cotswoldglas Passivhusstandard Kungsäter 1320 /valfri NCS S-kulör Klarglas Kungsäter 1200 /valfri NCS S-kulör 11 Reducerar energiförbrukningen och värmeläckaget i bostaden. Doorias ytterdörrar i passivhusstandard har extra kraftig isolering och 3-glas isolerglas med selektiv beläggning och argongasfyllning. U-värde på dörr inklusive karm < 0,7 på täta dörrar och < 1,0 på glasade modeller. Alla premium ytterdörrar (med undantag av 1040) kan levereras i passivhusstandard.

12 Klassade ytterdörrar Till loftgångar krävs ytterdörrar med värmeisolerande egenskaper i tillägg till brand- och/eller ljudklass. Vi har ett brett urval av dörrarna i olika klassningar. Dörrarna håller samma höga kvalitet som övriga dörrar i sortimentet. Cylinder beställs separat. Mot förfrågan kan dörrarna också levereras enligt önskemål i olika glasmodeller, eller med t.ex. tittöga och sparkplåt. Proffs 1500 EI30 EI30/R w35db R w35db EI30/R w40db R w40db /valfri NCS S-kulör Proffs 1535 EI30 EI30/R w35db R w35db EI30/R w40db R w40db /valfri NCS S-kulör Proffs 1525 EI30 EI30/R w35db R w35db EI30/R w40db R w40db /valfri NCS S-kulör Proffs1530 EI30 EI30/R w35db R w35db EI30/R w40db R w40db /valfri NCS S-kulör 12 Symbolförklaring brandklassad ljudklassad

13 Specifikation ytterdörrar Fakta Premium ytterdörrar Klassade ytterdörrar Passivhusdörr Karmdjup 115 mm. 115 mm. 115 mm. Karmhylsa/karmborrning Monterad. 14 mm förborrad. Monterad Tröskel Hårdträ/aluminium. HC. Höjd: 25 mm. Hårdträ/aluminium. HC. Höjd: 25 mm. Hårdträ/aluminium. HC. Höjd: 25 mm. Glas U-värde 2-glas isolerglas med selektiv beläggning och argongasfyllning. < 0,93 tät dörr. < 1,2 glasad dörr. 2-lags Pyroguard 2K3+3SEL/15mm Pyrostop-12RST. < 1,15 tät dörr. < 1,2 glasad dörr. 3-glas isolerglas med selektiv beläggning och argongasfyllning. < 0,7 tät dörr. < 0,8 glasad dörr. Lås ASSA 2002 Connect. ASSA ASSA 2002 Connect. Gångjärn 3 x Abloy 3248 lyftgångjärn, justerbara i höjd och sidled, kraftig, dubbel bakkantssäkring. Förzinkat och epoxylackerad yta i rostfri look. 3 x Abloy 3248 lyftgångjärn, justerbara i höjd och sidled, enkel bakkantsäkring. Förzinkad och klarlackad yta. 3 x Abloy 3248 lyftgångjärn, justerbara i höjd och sidled, kraftig, dubbel bakkantssäkring. Förzinkat och epoxylackerad yta i rostfri look. Moderne innerdører Trycken Ett bra trycke kompletterar dörren. Vi har valt ut ett antal trycken från HOPPE som passar designen på våra dörrar och som är lätta att montera med kvick-i-sprint. Yta i aluminium/silver. Amsterdam Kvick-i-sprint Sidoljus och överljus Med sidoljus eller överljus skapar du ett öppet, mer inbjudande dörrparti och en ljusare entré, en påtaglig skillnad för dig som bor i huset och för dina gäster. Doorias sido- och överljus kan levereras i samma kulör och glas som dörren du valt. Du kan välja att komplettera med ett eller två sidoljus, beroende på fasadens form och dina egna önskemål. Passar till samtliga premium ytterdörrar. Snabb och enkel montering. Enkel, verktygslös slutmontering. Utan synliga skruvar. Stockholm Robust fyrkantigt stift och därmed maximal vridmomentöverföring. Hållbart, säkert och glappfritt montage av dörrhandtag (steglöst fäste). Returfjäder som standard. oria Enkel demontering med medföljande vinkelnyckel eller vanlig skruvmejsel. Testad och motsvarar DIN EN 1906 (användningskategori 3). New York Sidoljus 1620 Klarglas Sidoljus 1630 Cotswoldglas Sidoljus 1640 Cotswoldglas Pardörrar Överljus 1600 Klarglas Alla premium ytterdörrar kan också levereras som pardörrar i vitmålat eller valfri NCS S-kulör. Överljus 1610 Klarglas 13

14 Dörrar till projekt Dooria har marknadens bredaste urval av dörrar till bostäder. Vi kan leverera olika former för design och funktionalitet på både innerdörrar, ytterdörrar, tamburdörrar och loftgångsdörrar. Vår design tar utgångspunkt i form och ytbehandling, där vi har ett urval som spänner från vita, släta dörrar till spegeldörrar i valfri NCS S-kulör. Funktionsmässigt erbjuder vi olika klassificeringar inom brand, ljud- och säkerhet. Vi erbjuder också ett komplett urval av tillbehör som låskistor, trycken, gångjärn och olika karmutföranden. I tillägg till de produkter vi visar i denna broschyr har vi också förrådsdörrar, altandörrar och bastudörrar. Urvalet och möjligheterna är oändliga i dialog med din närmsta återförsäljare eller Doorias representanter finner vi produkterna som passar dina kunders behov. Dörrar till hotell Vi skiljer oss från våra konkurrenter genom att vi i stort sett kan tillverka det kunden vill. Det betyder att vi kan leverera enkla standarddörrar där det efterfrågas och vi kan tillverka unika lösningar där arkitekt eller byggherre har låtit fantasin spela fritt. Stil, färger, material, mönster, glasöppningar, pardörrar, högdörrar bara fantasin sätter gränser. Ett hotell har många olika behov, från hotellrumsdörrar, badrumsdörrar, dörrar i gemensamma utrymmen, dörrar till spaavdelningar, lagerlokal, kök m.m. Vi kan lämna relevanta referensprojekt som vi är stolta över att visa. Dörrar till skolor och dagis Till skolor och dagis är det alltid viktigt att ta hänsyn till brand- och ljudkrav samtidigt som dörrarna ska tåla stort slitage. I tillägg vill detaljer som klämfria dörrar vara viktigt. Våra dörrlösningar i trä ger en hög kvalitetskänsla i kombination med krävande krav till robusthet och säkerhet. Dörrar till kontor Vi levererar idag både dörrar och glaspartier för användning i kontorsmiljö. I tillägg till designkrav utgör funktionskrav som t.ex. ljuddämpning ett viktigt element. Som leverantör till flera ledande leverantörer av modulväggar till kontorsmiljöer, menar vi att vi är ett tryggt och attraktivt alternativ till denna typ av projekt. 14

15 Välj design på dörren Slät, spegelfräst, spårfräst, mönsterbelagd eller med dekorlister - valet är ditt. Våra massivdörrar kan tillverkas efter dina önskemål i målat utförande, med laminat eller i fanér. Tillval Spegelfräsning Dekorlister Spårfräsning Glasöppningar Tittöga Ringklocka Brevinkast Elektriskt slutbleck Annat karmdjup Trycken Dekorlist Spegelfräst Spårfräst Dekorlist Spegelfräst Spårfräst Mönsterbelagd Fanérad Slät Tätningslist i karm Extra kraftigt säkerhetsgångjärn Dörrdetalj Tittöga Dörrbroms Elektroniskt lås 15 Foto: Anne-Beth Jensen

16 Massivdörrar för projekt Massivdörrar lämpar sig väl som innerdörrar där det är lika temperatur på båda sidor, i miljöer där det ställs krav på brandoch ljud som t.ex. samlingslokaler, bibliotek etc. belagd yta rekommenderas till byggnader med stort slitage. Vi anpassar dörrarna efter dina önskemål, välj design, klassning, valfri NCS S-kulör, laminat och fanér, med eller utan glasöppningar. Vill du kombinera med klassade glaspartier så hittar du dessa på sidan 23. För skyltning krävs att tillhörande karm och tröskel beställs samtidigt som dörrbladet, gäller ej modell Bilderna som visas på nästkommande sidor är exempel på modeller/utföranden. Dörrarna levereras med låskista, slutbleck och gångjärn, eventuell kantregel och på några modeller bakkantsäkring, säkerhetsslutbleck, extralås, brevinkast, dörrkikare och ringklocka enl. fabrikens standard eller efter dina önskemål. Fakta Oklassad massivdörr EI30 massivdörr EI30/R w30db massivdörrm EI30/R w35db massivdörr EI30/R w40db massivdörr EI60/R w35db massivdörr EI60 massivdörr Modellnr: Klassning Röktäthet enl klass Sa och Sm Röktäthet enl klass Sa och Sm Röktäthet enl klass Sa och Sm Röktäthet enl klass Sa och Sm Gångjärn: Abloy 3248Z x Z x Z x Z x Z x Z x Z x 4 Lås: Assa Slutbleck: Assa ö ö ö ö Tjocklek dörrblad 40 mm 40 mm 40 mm 40 mm 60 mm 60 mm 60 mm Modellnr: Karm 92 mm. Borrad 14 mm. Modellnr: Falsad tröskel. Ek, 92 mm Olika glasöppningar Övrig info 4 mm härdat klarglas som pardörr. Modul 10 har 4 st gångjärn 16 mm klart brandglas som pardörr. Modul 10 har 4 st gångjärn 16 mm klart brandglas som pardörr. Modul 10 har 4 st gångjärn 16 mm klart brandglas som pardörr. Modul 10 har 4 st gångjärn Stomkonstruktion VD3 VD3 VD3 VD9 VD53 VD60 VD60 Fyllning Linspånskiva Anpassad efter produktens egenskaper Yta Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper 16 Symbolförklaring brandklassad ljudklassad

17 Klimatanpassade dörrar Denna dörren lämpar sig till invändiga lokaler där det är temperaturskillnader på var sida om dörren och det är både brand- och ljudkrav. belagd yta rekommenderas till byggnader med stort slitage. För skyltning krävs att tillhörande karm och tröskel beställs samtidigt som dörrbladet. Bilderna som visas är exempel på modeller/utförande. Dörrarna levereras med låskista, slutbleck och gångjärn. Fakta EI30 klimatanpassad EI30/R w35db klimatanpassad Modellnr: Klassning Röktäthet enl klass Sa och Sm EI30/ R w40db klimatanpassad Gångjärn: Abloy 3248Z x Z x Z x 4 Lås: Assa Slutbleck: Assa Tjocklek dörrblad 40 mm 60 mm 60 mm Modellnr: Karm 92 mm. Borrad 14 mm. Modellnr: Falsad tröskel. Ek, 92 mm. Olika glasöppningar Övrig info Modul 10 har 4 st gångjärn. Max 10 graders temperaturskillnad Max 15 graders temperaturskillnad Stomkonstruktion VD3 VD16 VD53 Fyllning Yta Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper Max 15 graders temperaturskillnad Anpassad efter produktens egenskaper 17

18 Klassade tamburdörrar Dessa dörrarna lämpar sig som tamburdörr till bostad med uppvärmt trapprum. belagd yta rekommenderas till byggnader med stort slitage. För skyltning krävs att tillhörande karm och tröskel beställs samtidigt som dörrbladet. Dörrarna levereras med låskista, slutbleck och gångjärn. Fakta EI30/R w35db tamburdörr Modellnr: Klassning Kl RC2 enl. SS- EN1627 Röktäthet enl klass Sa och Sm EI30/R w40db tamburdörr Kl 1 enl. SS Gångjärn: Abloy 3248Z x Z x Z x 2 Lås: Assa Slutbleck: Assa Tjocklek dörrblad 60 mm 60 mm Modellnr: Karm 92 mm. Borrad 14 mm. Modellnr: Falsad tröskel. Ek, 92 mm Olika glasöppningar Kompletterande info Stomkonstruktion VD16 VD53 Fyllning Yta Anpassad efter produktens egenskaper Valfri NCS S- kulör Anpassad efter produktens egenskaper Valfri NCS S- kulör 18 Symbolförklaring brandklassad ljudklassad Säkerhetsdörr

19 Säkerhetsdörrar med träkarm Säkerhetsdörrar lämpar sig som tamburdörr till bostäder med uppvärmt trapprum där det ställs krav på extra säkerhet, som extra säkerhet är dörren förstärkt invändigt mot inbrottsförsök. I stället för den traditionella stålkarmen levereras dörren med en snygg träkarm. Tätningslist både i dörrkarm och på dörrblad. belagd yta rekommenderas till byggnader med stort slitage. Dörrarna levereras med låskista, slutbleck och gångjärn. För skyltning krävs att tillhörande karm och tröskel beställs samtidigt som dörrbladet Trygga fakta säkerhetsdörr med träkarm 1. Träkarm med godkänd klassning får du endast på Dooria. En träkarm är estetiskt snyggare och inte så institutionspräglad som en stålkarm och lättare att reparera vid eventuell skada. 2. Gångjärn: 5 st gångjärn ASSA 3278 varav 4 st med bakkantsäkring. 3. Lås: ASSA 410MPL (3-punktslås). Slutbleck: ASSA Täckskylt: ASSA Standard kantlist på vit och NCS är målat ramträ. Laminerade- och fanérade dörrblad har överlimmat kantlist av trä. 5. Ramkonstruktion av furu eller gran. Fyllning anpassad för aktuella egenskaper. Utförande TG SITAC Brand Ljud Röktäthet Säkerhet Enkeldörr Pardörr Tät Glasad Karm Dörrblad VD16, M11x24/28 (1,2) 7434/85 EI30/E30 R w35db Sa/Sm RC2 X X (4) X X Trä/stål Dörrblad VD43, M13x24/28 (1,2) 4773/92 EI30/EW30/ E30 R w35db Sa/Sm RC3 X X X Trä Dörrblad VD60, M12x /89 EI60/E60 R w35db RC2 X X X Trä/stål 4 Dörrblad VD60, M12x /89 EI60 R w35db RC3 X X Trä 5 Dörrblad VD60, M12x /89 E60 R w35db RC3 X X (4) X X Trä 1. Dörrset utan säkerhetsklassning kan förses med överblock. 2. Godkända storleksvariationer förekommer. 3. Pardörrsutförande utan säkerhetsklassning Säkerhetsdörr EI30/R w35db Ek fanér Bilden visar kundanpassat utförande. Fakta EI30/R w35db säkerhetsdörr EI30/R w40db säkerhetsdörr Modellnr: Klassning Kl RC3 enl. SS-EN1627 Röktäthet enl klass Sa och Sm 19 KL 2 enl. SS817345, Kl MK3 enl. SS-EN1627 Gångjärn: Abloy 3278Z x 1, Z x Z x 1, Z x 4 Lås: Assa 410 MPL 8765 Slutbleck: Assa xVÄ Tjocklek dörrblad 60 mm 60 mm Modellnr:Karm 92 mm, borrad 14 mm Modellnr:Falsad tröskel, ek, 92 mm Olika glasöppningar Stomkonstruktion VD43 VD53 Fyllning Anpassad efter produktens egenskaper Anpassad efter produktens egenskaper Yta

20 Fakta - Massivdörrar Utföranden MATERIAL Dörrblad med ramträ i bredd 110 mm för att möjliggöra eftermontage av exempelvis dörrstängare och utrymningsbeslag. Rökgastäta säkerhetsdörrar kan offereras med ett flertal glasöppningar. Kantlister Se även ritningar nere till höger. Massiva kantlister, överlimmade alternativt rådande av bok, björk, ek, furu eller annat träslag enligt förfrågan. Dörrtjocklek mm. Rådande aluminiumkantlist för fuktiga utrymmen och höga krav på slit- och slagtålighet. Dörrtjocklek 40 mm. 2 mm ABS-kantlist i bok, björk- eller ekimmitation, alternativt vit, ljusgrå, mörkblå eller svart. Andra utföranden enligt förfrågan. Dörrtjocklek 40 mm. 0,7 mm kantfanér av bok, björk eller ek. Andra utföranden enligt förfrågan.dörrtjocklek 40 mm. Karmar Karmar tillverkas i furu, ek, bok, björk eller annat träslag enligt förfrågan. Dim. 92, 118, 147 mm eller anpassade till väggtjocklek. Trösklar Anslagströsklar av ek alternativt enligt utförande i tabell till höger. Ytskikt Målade i kulörer enligt NCS S-skalan enligt SS , klass T2-B, glansvärde 35. Fanerade och klarlackerade enligt SS , klass Ke2-B, glansvärde 20. Kan även erhållas laserade i alternativa kulörer., kulörer enligt dörrsortiment. Beslag Dörrarna levereras med låskistor, gångjärn, eventuellt kantreglar, och i förekommande fall bakkantssäkring, säkerhetsslutbleck, extralås, brevinkast, dörrkikare och ringklocka enligt fabrikens standard eller kundens önskemål. Normkrav Dörrar skyltas enligt svensk standard. Brandklass: Skyltas i enlighet med gällande typgodkännanden. Ljudklass: (enl. SS bil. A) skyltas i enlighet med gällande typgodkännanden. Röktäthetsklass: (enl. SS-EN ) Sa/Sm skyltas i enlighet med gällande typgodkännanden. Säkerhetsklass: Klass 1 eller 2 enligt SS Klass MK3: enligt SS-ENV 1627:1999 Klass RC2 och RC3: Enligt SS-EN1627:2011 Specialutförande Dooria producerar också dörrar i specialutförande. Allt ifrån anpassningar baserade på befintliga grundkonstruktioner till exklusiva specialdörrar. Dooria Modellnummer Dörrblad konstruktion Ytskikt (ex. målat, faner, laminat...) Spärrskiva Ramkonstruktion 110 mm Fyllning Ytbehandling anpassad till dörryta 11 mm Hårdträtröskel Tamburdörr Hygiendörr Klimatanpassning Röntgendörr Pendel-/skjutdörr Våtrumsdörr Klämfri Stomkonstruktion 9020, 9030, 9055, 9080 X X X X X X VD3 Oklassat 92 mm Förborrning Som standard borras karmarna med genomgående hål 014 för karmhylsa. Placering i höjdled enl. SS mm x 58 mm Karmar med karmdjup mindre än 130 mm förses med en rad fästhål (1). 2. Karmar med karmdjup större eller lik 130 mm förses med två rader fästhål (1+2). 12 mm 13 mm 4 mm Spårfräsning, mönster 1,5 mm 1,5 mm 1,5 mm 5 mm 8 mm 12 mm Dekorlist standard 10 mm Brand/Ljud 9020, 9030, 9055, 9080 X X X X X VD3* R w 25dB 9020, 9030, 9055, 9080 X X X X X VD3* R w 30dB 9060 X X (X) X X VD9* R w 35dB 9065, 9086, 9095, 9096 X VD53 R w 40dB 9020, 9030, 9055, 9080 X (X) X X VD3* E15/EI , 9030, 9055, 9080 X X (X) X X VD3* EI15/R w 30dB 9060 X X (X) X X VD9* EI15/R w 35dB 9065, 9086, 9095, 9096 X VD53 EI15/R w 40dB 9020, 9030, 9055, 9080 X X (X) X VD3* E30/EI , 9030, 9055, 9080 X X (X) X VD3* EI30/R w 25dB 9020, 9030, 9055, 9080 X X (X) X VD3* EI30/R w 30dB 9060 X X (X) X (X) VD9* EI30/R w 35dB 9065, 9086, 9095, 9096 X X VD53 EI30/R w 40dB SS , 9090 X X (X) (X) VD16* EI30/R w 35dB RC X X (X) VD43 EI30/R w 35dB RC3 9065, 9086, 9095, 9096 X VD53 EI30/R w 40dB SS 2/MK3 9070, 9071 X X (X) VD60 EI60 RC2/RC3 9070, 9071 X X (X) (X) VD60 EI60/R w 35dB RC2/RC3 (X) Konstruktionen avviker från typgodkänt utförande. Märkning sker med konstruktionsskylt vid avvikelse från grundkonstruktionen t ex annan storlek, beslagning etc. Spegelfräsning 30 mm 35 mm Säkerhetsklass 20

21 Tjocklek/vikt Max. storlek Trösklar alternativ Glasade Dörrtjocklek mm Dörrvikt kg/m² Enkeldörr Pardörr Trä Stål Utan tröskel 18 mm Max mm 18 8 mm mm Utan tröskel 18 mm 18 mm Max 8 mm Max 8 mm Max Max 8 8 mm mm Tröskelplatta 10 mm Max Max 8 mm 8 mm Max 8 mm 6 Max mm 8 Max 8 mm mm Max 8 mm Max 6 mm 8 mm 6 mm 6 mm Utan tröskel 6 mm 6 mm Släplist & gummitröskel Hårdträ tröskel typ G (T-list) Mekanisk tröskel typ Dr. Hahn A/B-mått (se beslagning) Glasöppningar se illustrationer nedan Kantlösning x24 25x28 X X X X X X X 40/20 X 1,2,3, x24* 23x22* X X X X 40/20 X 1,2,3, x24* 23x22* X X X X 40/20 X 1,2,3, x24* (20x22)* X X X X 40/20 X 1,2,3, x22 X X (X) 40/20 (X) 8,9, x24* 23x22* X X X X X X X 40/20 X** 1,2,3, x24* 23x22* X X X X 40/20 X** 1,2,3, x24* (20x22)* X X X X 40/20 X 1,2,3, x22 X X (X) 60/40 (X) 8,9, x24* 23x22* X X X X X X X 40/20 X** 1,2,3, x24* 20x22* X X X X X 40/20 X** 1,2,3, x24* 23x22* X X X X X 40/20 X** 1,2,3, x24* (20x22)* X X X X X 60/20 X** 1,2,3, x22 X X X (X) 60/40 (X) 8,9, x27* 23x26* X X X X X 60/20 X 5,6,7,8,9, x27 X X 60/20 X** 5,6,7,8,9, x22 X X X 60/40 (X) 8,9, x24 22x24 X X X X X 60/20 01,10 5,6,7,8,9, x24 22x24 X X X X X 60/20 01, 0 5,6,7,8,9,10 * Enkel- respektive pardörrar kan erhållas typgodkända i andra storlekar än angivet p.g.a ny standard baserad på total brandprovad dörryta. Möjlighet finns att komplettera med typgodkända överblock/överljus. ** Glasning kan utföras i E-respektive EW-klass. Dörrblad kantutförande Glasöppningar Glasutföranden Glasning utförs med falsade glaslister av trä, vilka anpassas till dörrbladsyta. Glaslistens utformning enligt modeller nedan, dörrens egenskaper tillika glastjocklek styr utförandet. 1. Överlimmad kantlist 2. Rådande kantlist 3. Kantband, kantfanér eller 2 mm ABS-plast 4. Rådande aluminiumkantlist 5. Tätningsfals utan kantlist 6. Tätningsfals, överlimmad kantlist 1. Oklassad 2. Klass E15, EI30/R w30db 7. Tätningsfals, rådande kantlist 8. Överfals, ramträ för målning 9. Överfals, överlimmad kantlist 10. Överfals, rådande kantlist 3. Klass E15, EI30/R w35db 21

22 Massiva glaspartier Med glaspartier får du en ljusare miljö och behåller samtidig avskärmningen av dina rum eller i kontorslandskapet. Samtliga modeller som visas är designade & klara i oklassat utförande. Levereras glasade med 4 mm härdat klarglas. GP 11, klarglas GP 12, klarglas GP 13, klarglas GP 01, klarglas GP 02, klarglas GP 14, klarglas GP 15, klarglas Klassade massiva glaspartier Vi levererar brandklassade glaspartier för inomhusbruk i offentliga miljöer i valfri NCS S-kulör eller massiv bok, björk eller ek (andra träslag mot förfrågan) i de mått du önskar. Glaspartierna finns i olika storlekar och ett stort antal glasöppningar, helt eller delvis glasade. Partierna levereras med horisontella eller vertikala poster. Brandklass: E15, EI15, E30 och EI30. Ange modell samt brandklass vid beställning. Levereras skyltade. Ljudklass: Ljudreducerande glaspartier kan offereras mot förfrågan (ej skyltade). 22 Symbolförklaring brandklassad

23 Projekt från A-Ö Behöver du hjälp med specialdörrar eller något annat så tveka inte att kontakta oss på projektavdelningen. Kalkylering av projekt, Vi går igenom ditt projekt på ett uppstartsmöte. Vi besöker byggarbetsplatsen. Vi besöker er för genomgång av offertunderlagen och går igenom leveranser och avrop. De mest vanligt förekommande projektdörrarna finns registrerade och bedömda hos Byggvarubedömningen och Sunda Hus. Leverans till byggplats Vi packar enligt dina önskemål: Littramärkning Sampackning Specialemballering Maxhöjd pall Vi anpassar logistiken efter dina önskemål: Gods på plats exakt dag Tidslossning Kundspecifik lösning Alla leveranser som sänds med DHL kan du spåra via Track & Trace på vår web. Dooria kan leverera enligt organisationen BEAst (Byggbranschens Elektroniska Affärsstandard) gällande standard inom bygg/entreprenad för en effektivare varuförsörjning. Produkter och pallar märks enligt denna standard efter dina önskemål. En smidig lösning för snabb hantering på byggplats. Lossningsplats Hus Trappa Våning Lägenhet Rum Position C 3A Order line 1000 Quantity 1 Item Number/Product Name 1000 Polar Montering Spara tid på byggplatsen. Vi levererar gärna dina karmar spikade och klara för leverans ut till byggplats. Dokumentation Produktblad, FDU, monterings- och skötselanvisningar samt annan relevant dokumentation finns på Garanti Som garantibevis gäller faktura. Garantin förutsätter att montering och underhåll utförts på ett korrekt sätt enligt montering- och underhållsinstruktionerna. Läs mer på Kontakta oss Väst Öst Norr Syd Entreprenad Husfabriker + projekt@dooria.se + order@dooria.se 23
