1 BerryAlloc Wall&Water

2 BerryAlloc, wonder walls Ett unikt sortiment väggpaneler som är både vackert och praktiskt; BerryAlloc. Modernt, retro eller klassiskt? Vi har många olika strukturer, kakeleffekter och glansighet, och det gör det möjligt att skapa ett oändligt antal stilar! BerryAlloc väggpaneler är försedda med ett unikt och kraftfullt klicksystem. Resultatet är en slät vägg utan synliga fogar. Materialet är tåligt och enkelt att montera, även om du inte är yrkesman. BerryAlloc kan du montera torrt, vilket gör att arbetet går fortare. Och panelerna är mycket lätta att underhålla. Perfekt helt enkelt, både vid nybyggnation och vid renovering! Fördelar med våra paneler Trendiga färger och strukturer / Starka och tåliga / Lätta och snabba att montera / Lätta att underhålla / Perfekta för både renoverings- och nybyggnadsprojekt 2 Genom sin garanterat höga kvalitet och sitt stora sortiment med många olika stilar är BerryAlloc-koncernen idag en internationell marknadsaktör och ett uppskattat märke. En interiör- och inredningsspecialist för både bostäder och kommersiella projekt, som förutom väggpaneler också erbjuder laminat, parkett och Vinyl Planks. BerryAlloc har en genomgripande passion för kvalitet, innovation och service och strävar i sitt tänkande och handlande mot en grönare och hållbarare utveckling av vår värld. Innehåll 02 Wall&Water 22 Tekniska egenskaper och översik 26 Installation BerryAlloc Wall&Water 1

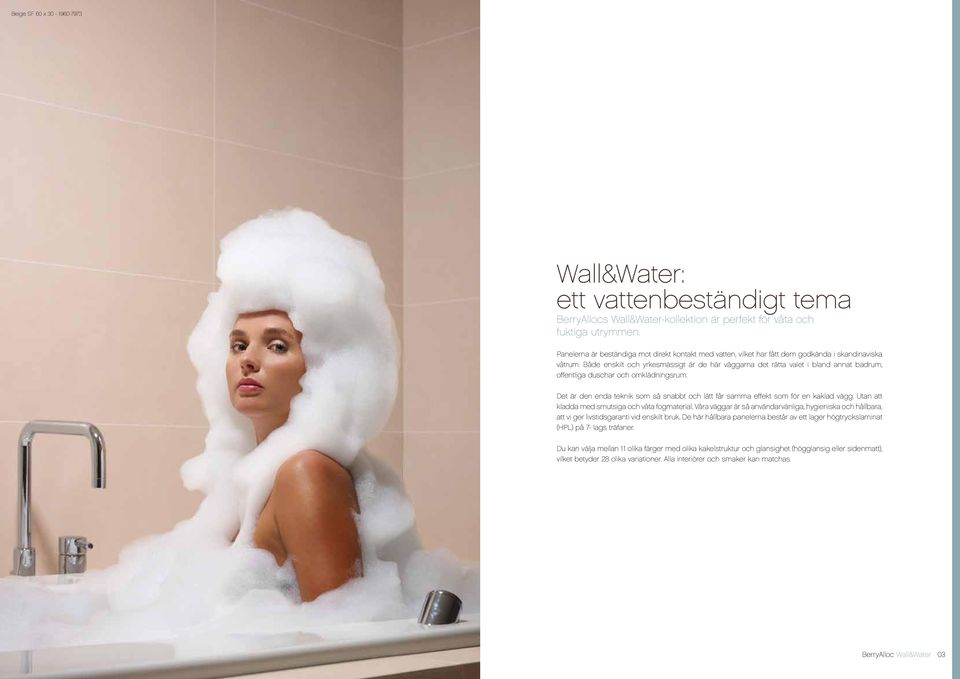

3 Beige SF 60 x Wall&Water: ett vattenbeständigt tema BerryAllocs Wall&Water-kollektion är perfekt för våta och fuktiga utrymmen. Panelerna är beständiga mot direkt kontakt med vatten, vilket har fått dem godkända i skandinaviska våtrum. Både enskilt och yrkesmässigt är de här väggarna det rätta valet i bland annat badrum, offentliga duschar och omklädningsrum. Det är den enda teknik som så snabbt och lätt får samma effekt som för en kaklad vägg. Utan att kladda med smutsiga och våta fogmaterial. Våra väggar är så användarvänliga, hygieniska och hållbara, att vi ger livstidsgaranti vid enskilt bruk. De här hållbara panelerna består av ett lager högtryckslaminat (HPL) på 7- lags träfaner. Du kan välja mellan 11 olika färger med olika kakelstruktur och glansighet (högglansig eller sidenmatt), vilket betyder 28 olika variationer. Alla interiörer och smaker kan matchas. BerryAlloc Wall&Water 03

4 Vit Oxid 60 x Vit Oxid 60 x BerryAlloc Wall&Water 4

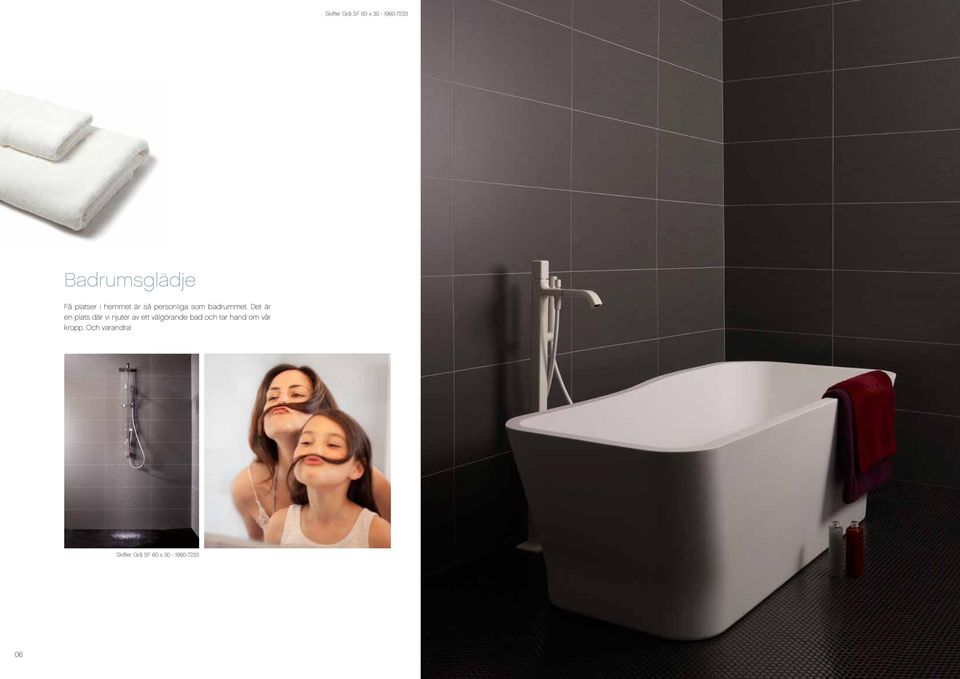

5 Skiffer Grå SF 60 x Badrumsglädje Få platser i hemmet är så personliga som badrummet. Det är en plats där vi njuter av ett välgörande bad och tar hand om vår kropp. Och varandra! Skiffer Grå SF 60 x

6 Petrol GF 60 x Girls just wanna have fun Ett välutrustat badrum är en njutning i vardagen. Rogivande färger och allt inom räckhåll, även mammas smink... Vit Snö GF 60 x BerryAlloc Wall&Water 9

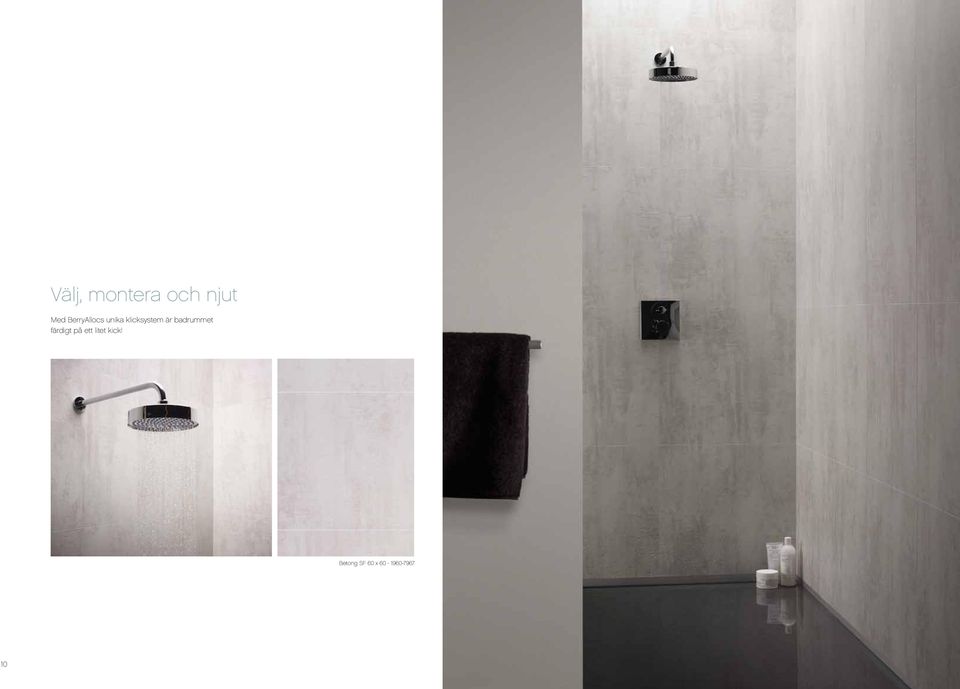

7 Välj, montera och njut Med BerryAllocs unika klicksystem är badrummet färdigt på ett litet kick! Betong SF 60 x BerryAlloc Wall&Water 11

8 Skiffer Grå SF 60 x Mitt eget äventyrsbad En vild fors i badkaret! Inga problem, BerryAlloc väggpaneler tämjer i bäcken. Även om de vilda vattenlekarna pågår år för år! 12 BerryAlloc Wall&Water 13

9 Vit Snö TS 20 x Tidlös klass Ett stilfullt, funktionellt badrum. Vackra material och neutrala färger. Klassisk skönhet är tidlös. Vit Snö GF 20 x Vit Snö TS 60 x BerryAlloc Wall&Water 15

10 Brun Rustik Sten GF 20 x Klassisk skönhet Stämning, värme och enkelhet... allt du vill ha i ett badrum. En känsla av lugn på morgonen och en känsla av avslappning för att avsluta dagen. 16 BerryAlloc Wall&Water 17

11 Varm Grå SF 60 x BerryAlloc Wall&Water 19

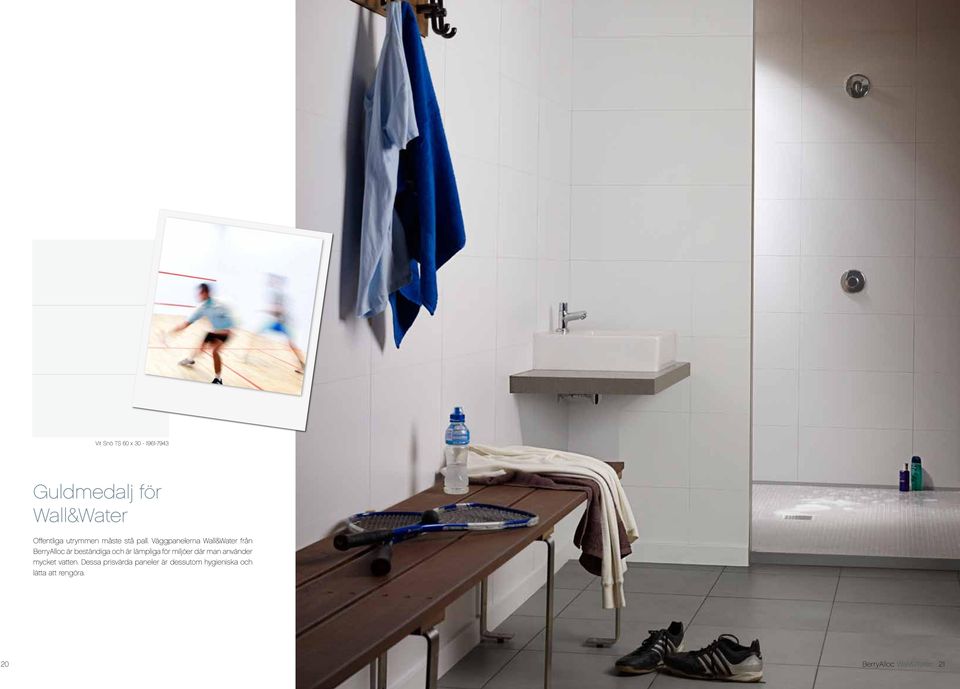

12 Vit Snö TS 60 x Guldmedalj för Wall&Water Offentliga utrymmen måste stå pall. Väggpanelerna Wall&Water från BerryAlloc är beständiga och är lämpliga för miljöer där man använder mycket vatten. Dessa prisvärda paneler är dessutom hygieniska och lätta att rengöra. 20 BerryAlloc Wall&Water 21

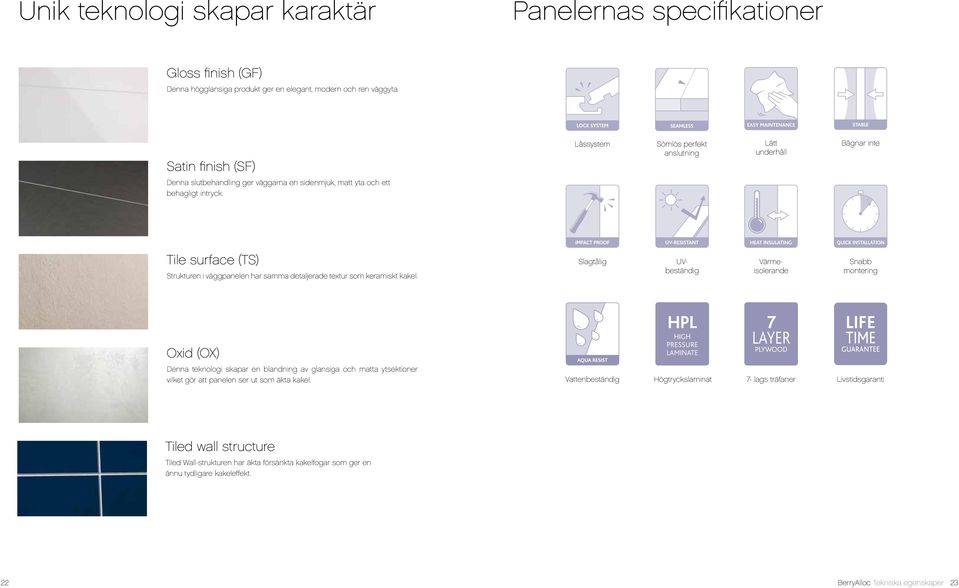

13 Unik teknologi skapar karaktär Panelernas specifikationer Gloss finish (GF) Denna högglansiga produkt ger en elegant, modern och ren väggyta. Satin finish (SF) Låssystem Sömlös perfekt anslutning Lätt underhåll Bågnar inte Denna slutbehandling ger väggarna en sidenmjuk, matt yta och ett behagligt intryck. Tile surface (TS) Strukturen i väggpanelen har samma detaljerade textur som keramiskt kakel. Slagtålig UVbeständig Värmeisolerande Snabb montering Oxid (OX) Denna teknologi skapar en blandning av glansiga och matta ytsektioner vilket gör att panelen ser ut som äkta kakel. Vattenbeständig Högtryckslaminat 7- lags träfaner Livstidsgaranti Tiled wall structure Tiled Wall-strukturen har äkta försänkta kakelfogar som ger en ännu tydligare kakeleffekt. 22 BerryAlloc Tekniska egenskaper 23

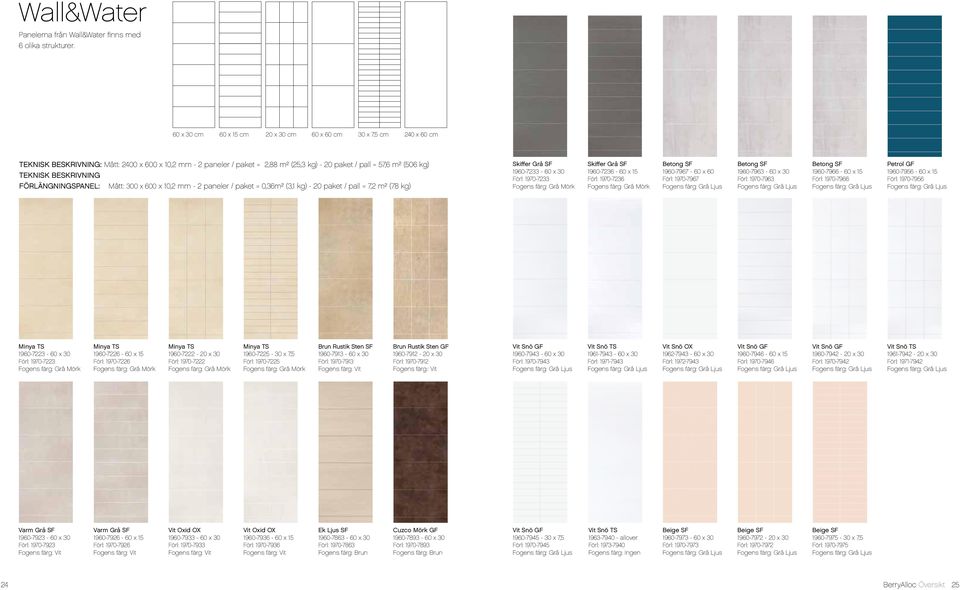

14 Wall&Water Panelerna från Wall&Water finns med 6 olika strukturer. 60 x 30 cm 60 x 15 cm 20 x 30 cm 60 x 60 cm 30 x 7,5 cm 240 x 60 cm Teknisk beskrivning: Mått: 2400 x 600 x 10,2 mm - 2 paneler / paket = 2,88 m² (25,3 kg) - 20 paket / pall = 57,6 m² (506 kg) Teknisk beskrivning förlängningspanel: Mått: 300 x 600 x 10,2 mm - 2 paneler / paket = 0,36m² (3,1 kg) - 20 paket / pall = 7,2 m² (78 kg) Skiffer Grå SF x 30 Förl: Fogens färg: Grå Mörk Skiffer Grå SF x 15 Förl: Fogens färg: Grå Mörk Betong SF x 60 Förl: Betong SF x 30 Förl: Betong SF x 15 Förl: Petrol GF x 15 Förl: Minya TS x 30 Förl: Fogens färg: Grå Mörk Minya TS x 15 Förl: Fogens färg: Grå Mörk Minya TS x 30 Förl: Fogens färg: Grå Mörk Minya TS x 7,5 Förl: Fogens färg: Grå Mörk Brun Rustik Sten SF x 30 Förl: Fogens färg: Vit Brun Rustik Sten GF x 30 Förl: Fogens färg:: Vit Vit Snö GF x 30 Förl: Vit Snö TS x 30 Förl: Vit Snö OX x 30 Förl: Vit Snö GF x 15 Förl: Vit Snö GF x 30 Förl: Vit Snö TS x 30 Förl: Varm Grå SF x 30 Förl: Fogens färg: Vit Varm Grå SF x 15 Förl: Fogens färg: Vit Vit Oxid OX x 30 Förl: Fogens färg: Vit Vit Oxid OX x 15 Förl: Fogens färg: Vit Ek Ljus SF x 30 Förl: Fogens färg: Brun Cuzco Mörk GF x 30 Förl: Fogens färg: Brun Vit Snö GF x 7,5 Förl: Vit Snö TS allover Förl: Fogens färg: Ingen Beige SF x 30 Förl: Beige SF x 30 Förl: Beige SF x 7,5 Förl: BerryAlloc Översikt 25

15 BerryAlloc Installation Wall&Water Wall&Water förlängningspanel Om du vill bygga din W&W-vägg högre än standard panelhöjd på 2,4 m, kan du använda en 30 cm W&W-förlängningspanel för att öka din vägghöjd upp till 2,7 m. Stryk på tätningsmassa i skåran längst upp på den 240 cm höga W&W-panelen. Placera sponten på den 30 cm höga förlängningsdelen i skåran. Placera de sammanfogade delarna på basprofilen. Fullför din 2,7 m höga W&W-vägg med 2,7 m långa aluminiumprofiler från vårt sortiment. STEG 1 Bygg en rektangulär regelstomme i trä med c-avstånd på 600 x 800 mm. Träregelstommen måste vara både vågrät och lodrät och ge stadigt fäste för skruvar. STEG 2 Montera basprofilerna: Stryk på tätningsmedel på basprofilernas baksidor och skruva fast dem mot väggen. Kontrollera att de är monterade vågrätt. STEG 3 Innerhörnsprofilen består av två delar. Skruva fast den inre delen mot regelstommen. Se till att den är monterad lodrätt. STEG 4 Montera den första panelen: Börja till höger om den inre hörnprofilen. Mät bredden från tappen på den inre hörnprofilen till mitten av den första lodräta regeln i regelstommen. Skär panelen i rätt bredd. Placera panelen på basprofilens tapp och mot tappen på den inre hörnprofilen. Se till att panelen är hel lodrät. STEG 5 Skruva fast panelen på regelstommen. Använd skruvar med 20 cm mellanrum längs hela panelen (första skruv 20 mm från panelens nedre kant). Tillbehör Detaljer gör skillnaden. BerryAlloc erbjuder ett fullständigt sortiment av profiler och andra tillbehör som gör monteringen av innerväggar ännu lättare. Profilerna levereras i naturlig aluminium. NYTT Innerhörnsprofil Quadraloc, tvådelad innerhörnsprofil för enkel installation och tätning av inre hörn. 2,4 m / 2,7 m L Ändprofil / L-Ändprofil För avslutning och tätning av Wall&Water, horisontellt eller vertikalt. 2,4 m / 2,7 m L STEG 6 I våta zoner ska det användas tätningsmedel mellan panelerna. Tillsätt tätningsmedel på toppen av låssponten längs den vänstra sidan av den panel som ska monteras. STEG 7 Montera nästa panel och skruva fast den på regelstommen. STEG 8 Montering av sista panel, mot en inre hörnprofil: Mät bredden från kanten av den sista installerade panelen och till tappen på den inre hörnprofilen. Skär panelen i rätt bredd. Installera den sista panelen på väggen. Se till att panelen är helt lodrät. Titta på installationsfilmen på berryalloc.com För fullständiga installationsanvisningar, garanti och underhåll kontrollera anvisningen i paketet. STEG 9 Tillsätt tätningsmedel på båda sidor av baksidan på täcklisten på den inre hörnprofilen och tryck täcklisten in i låsspåret på den inre hörnprofilen. Använd hammare och Berry- Alloc QuadraLoc slagkloss för att fästa täcklisten. STEG 10 Använd maskeringstejp nederst längs alla paneler. Tillsätt tätningsmedel i öppningen mellan basprofil och paneler så att den blir synlig. Använd en fördelare i hårt gummi eller mjukplast för att göra en rak och fin kant mellan basprofil och paneler. Riv av maskeringstejpen. Lägg tätningsmedel på fingertoppen och tryck tätningsmedel in under övergången mellan de inre hörnprofilerna och basprofilerna. Ytterhörnsprofil För lätt och enkel montering och tätning av ytterhörn. 2,4 m / 2,7 m L Panseal profil Kan användas mellan en panelvägg och en duschkabin, inbyggt badkar eller andra våta utrymmen (krävs endast i England och Irland). Skruvar Wall&Water-skruvar för infästning av panelerna och aluminiumprofilerna. 200 stycken per paket och PH2-bits inkluderad. Basprofil För enkel montering och tätning längs golvet. Ska användas enligt norsk våtrumsstandard i duschar, längs inbyggda badkar och i andra våta utrymmen. Tätningsmedel Ska användas mellan paneler och aluminiumprofiler och mellan paneler (i låssystemet) i våta utrymmen Quadraloc Slagkloss Slagkloss för montering av täcklist för innerhörnsprofil Quadraloc. 26 BerryAlloc Installation 27

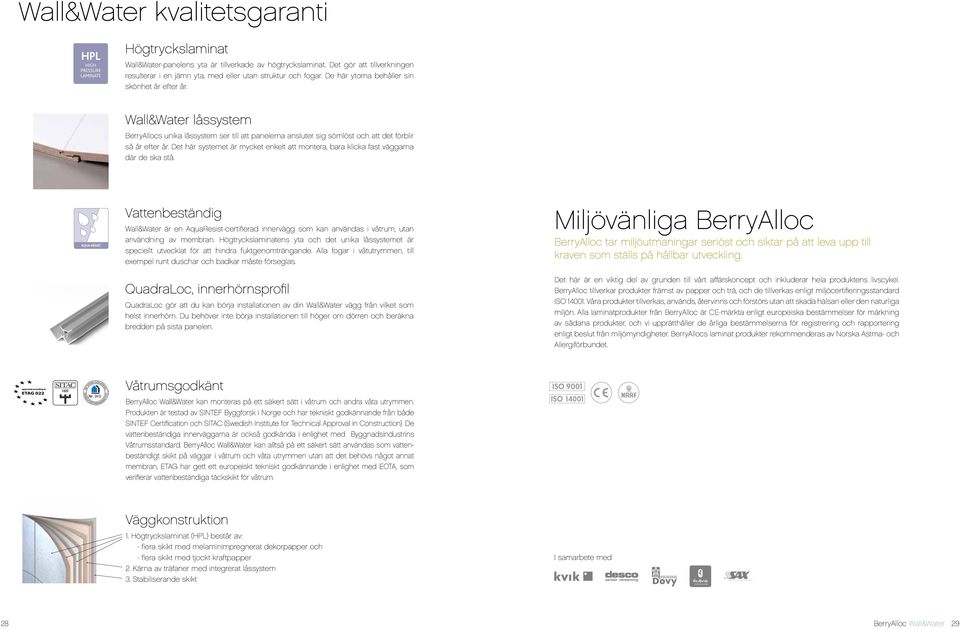

16 Wall&Water kvalitetsgaranti Högtryckslaminat Wall&Water-panelens yta är tillverkade av högtryckslaminat. Det gör att tillverkningen resulterar i en jämn yta, med eller utan struktur och fogar. De här ytorna behåller sin skönhet år efter år. Wall&Water låssystem BerryAllocs unika låssystem ser till att panelerna ansluter sig sömlöst och att det förblir så år efter år. Det här systemet är mycket enkelt att montera, bara klicka fast väggarna där de ska stå. Vattenbeständig Wall&Water är en AquaResist-certifierad innervägg som kan användas i våtrum, utan användning av membran. Högtryckslaminatens yta och det unika låssystemet är speciellt utvecklat för att hindra fuktgenomträngande. Alla fogar i våtutrymmen, till exempel runt duschar och badkar måste förseglas. QuadraLoc, innerhörnsprofil QuadraLoc gör att du kan börja installationen av din Wall&Water vägg från vilket som helst innerhörn. Du behöver inte börja installationen till höger om dörren och beräkna bredden på sista panelen. Miljövänliga BerryAlloc BerryAlloc tar miljöutmaningar seriöst och siktar på att leva upp till kraven som ställs på hållbar utveckling. Det här är en viktig del av grunden till vårt affärskoncept och inkluderar hela produktens livscykel. BerryAlloc tillverkar produkter främst av papper och trä, och de tillverkas enligt miljöcertifieringsstandard ISO Våra produkter tillverkas, används, återvinns och förstörs utan att skada hälsan eller den naturliga miljön. Alla laminatprodukter från BerryAlloc är CE-märkta enligt europeiska bestämmelser för märkning av sådana produkter, och vi upprätthåller de årliga bestämmelserna för registrering och rapportering enligt beslut från miljömyndigheter. BerryAllocs laminat produkter rekommenderas av Norska Astma- och Allergiförbundet. Våtrumsgodkänt BerryAlloc Wall&Water kan monteras på ett säkert sätt i våtrum och andra våta utrymmen. Produkten är testad av SINTEF Byggforsk i Norge och har tekniskt godkännande från både SINTEF Certification och SITAC (Swedish Institute for Technical Approval in Construction). De vattenbeständiga innerväggarna är också godkända i enlighet med Byggnadsindustrins Våtrumsstandard. BerryAlloc Wall&Water kan alltså på ett säkert sätt användas som vattenbeständigt skikt på väggar i våtrum och våta utrymmen utan att det behövs något annat membran, ETAG har gett ett europeiskt tekniskt godkännande i enlighet med EOTA, som verifierar vattenbeständiga täckskikt för våtrum. Väggkonstruktion 1. Högtryckslaminat (HPL) består av: - flera skikt med melaminimpregnerat dekorpapper och - flera skikt med tjockt kraftpapper 2. Kärna av träfaner med integrerat låssystem 3. Stabiliserande skikt I samarbete med 28 BerryAlloc Wall&Water 29

17 SE Din återförsäljare P.g.a. trycktekniska orsaker kan det förekomma smärre färgskillnader. Detta är ett icke-bindande dokument. BerryAlloc förbehåller sig rätten till ändring i kollektionen utan förhandsinformation. Tryckt 01/2014. Produkterna är tillgängliga tills de utgår ur lagersortimentet. Ansvarig redaktör: Filip Vandenweghe, Fiboveien 26, N-4580 Lyngdal, Norway
