1 AAC Design-INV A - PTC > u 1 : TR ISTRUZIONI D USO BRUKSANVISNING GEBRUIKSAANWIJZING INSTRUKCJA OBSŁUGI BRUKSANVISNING KULLANIM KILAVUZU

2 INNEHÅLL A. SÄKERHETSANVISNINGAR B. IDENTIFIKATION AV DELAR C. ANVÄNDA FJÄRRKONTROLL D. SPECIALFUNKTION E. MANUELL DRIFT F. JUSTERING AV LUFTSTRÖMMENS RIKTNING G. OPTIMAL DRIFT H. SÅ HÄR FUNGERAR LUFTKONDITIONERINGSAPPARRATEN I. ANVÄNDNINGSTIPS J. RENGÖRING OCH UNDERHÅLL K. FELSÖKNINGSTIPS L. GARANTIEVILLKOR M. TEKNISKA DATA LÄS DENNA BRUKSANVISNING I bruksanvisningen hittar du många goda råd om rätt användning och underhåll av luftkonditioneringsapparaten. Lite förebyggande underhåll sparar mycket tid och pengar åt dig under apparatens livstid. Du hittar svar på många vanliga problem i översikten över felsökningstips. Om du börjar med att läsa igenom översikten Felsökningstips, behöver du kanske inte tillkalla service. FÖRSIKTIGT! Kontakta en auktoriserad servicetekniker om det bli nödvändigt att utföra reparationer eller service på apparaten. Installationsarbetet ska utföras i enlighet med nationella standarder och lagstiftning. VIKTIGA ANMÄRKNINGAR: Apparaten får inte användas med det vågräta skyddet i låst position. Apparaten får inte användas utan luftfilter. 82

3 A SÄKERHETSANVISNINGAR Installera endast enheten då den uppfyller föreskrifterna i lokala regelverk, förordningar och standarder. Enheten är endast lämplig att användas på torra platser inomhus. Kontrollera elnätets spänning och frekvens. Enheten lämpar sig enbart för jordade uttag, anslutningsspänning V/ 50 Hz. VIKTIGT Enheten MÅSTE alltid ha en jordad anslutning. Om strömkällan inte är jordad får du inte ansluta enheten. Kontakten måste alltid vara lättåtkomlig när enheten är ansluten. Läs noga igenom denna bruksanvisning och följ instruktionerna. Luftkonditioneringsapparaten innehåller ett köldmedel och kan klassificeras som trycksatt utrustning. Därför ska du alltid kontakta en auktoriserad installationsspecialist för installation och underhåll av luftkonditioneringsapparaten. Du rekommenderas att låta en auktoriserad luftkonditioneringsteknikerinspektera serva luftkonditioneringsapparaten årligen. Innan du ansluter enheten ska du kontrollera följande: Spänningsförsörjningen måste matcha elnätsspänningen som anges på märkplåten. Uttaget och strömkällan måste lämpa sig för den ström som anges på märkplåten. Kontakten på enhetens sladd måste passa i vägguttaget. Enheten måste placeras på en plan och stabil yta. Strömkällan till enheten måste kontrolleras av en kvalificerad professionell person om du har några tvivel angående kompatibiliteten. Den här enheten tillverkas enligt CE-säkerhetsstandarder. Trots detta bör du ändå vara försiktig, precis som med alla elektriska enheter. Täck inte över luftintaget eller gallret vid uttaget. Låt aldrig enheten komma i kontakt med kemikalier. Spreja aldrig enheten med vatten och sänk aldrig ned den i vatten. För inte in händer, fingrar eller några föremål i enhetens öppningar. Använd aldrig förlängningssladd för att ansluta enheten till strömkällan. Om det inte finns något lämpligt, jordat vägguttag i närheten kan du få ett installerat av en kvalificerad elektriker. Av säkerhetsskäl bör du vara uppmärksam när barn är i närheten av enheten, precis som med alla elektriska enheter. Reparationer bör endast utföras av kvalificerade servicetekniker eller din Appliance-leverantör. Följ instruktionerna för användning och underhåll i den här enhetens användarhandbok. Dra alltid ut kontakten ur vägguttaget när enheten inte används. En skadad strömsladd eller kontakt måste alltid ersättas av en kvalificerad elektriker eller din leverantör. Starta/stoppa inte luftkonditioneringsapparaten genom att sätta i/dra ut strömkontakten. Använd endast de specifika knapparna på luftkonditioneringsapparaten eller fjärrkontrollen. Täck inte över luftkonditioneringsapparaten när den är i drift. Dra alltid ut strömkontakten innan du öppnar enheten. Dra alltid ut strömkontakten när du ska rengöra luftkonditioneringsapparaten eller vid service. Placera inga gasbrännare, kaminer och/eller spisar i luftflödet. Använd inte knapparna och vidrör inte luftkonditioneringsapparaten med våta händer. Tänk på att utomhusenheten avger ljud när den används. Detta kan strida mot lokala bestämmelser. Det är användarens ansvar att kontrollera och säkerställa att utrustningen efterlever alla lokala bestämmelser. 83

4 Det är tillrådligt att undvika det direkta luftflödet. Drick aldrig dräneringsvattnet från luftkonditioneringsapparaten. OBSERVERA! Använd inte enheten om strömsladden, kontakten, höljet eller kontrollpanelen är sönder. Underlåtelse att följa instruktionerna kan leda till att enhetens garanti upphör att gälla. För att undvika skador på användaren eller andra personer samt materiella skador ska följande instruktioner följas. Felaktig användning som beror på att bruksanvisningen inte har följts, kan orsaka personskador eller materiella skador. Graden av detta klassificeras med hjälp av följande indikationer. VARNING! FÖRSIKTIGT! Denna symbol anger livsfara eller risk för allvarliga personskador. Denna symbol anger risk för personskada eller materiell skada. * Betydelsen av de symboler som används i denna bruksanvisning visas nedan. VARNING! FÖRSIKTIGT! Gör aldrig detta. Gör alltid detta. Sätt i kontakten rätt. Apparaten får inte sättas igång eller stoppas genom att man sätter i eller drar ut kontakten. Sladden får inte vara skadad och du får inte använda en ospecificerad sladd. Annars är det risk för elektrisk stöt eller brand till följd av alltför kraftig värmeutveckling. Detta innebär risk för elektrisk stöt eller brand till följd av värmeutveckling. Detta kan orsaka elstöt eller brand. Om sladden är defekt ska den bytas ut av en kvalificerad tekniker, så att det inte uppstår farliga situationer. Sladdens längd får inte ändras, och eluttaget får inte delas med andra apparater. Apparaten får inte användas med våta händer eller i fuktiga omgivningar. Det ska alltid installeras ett felströmsrelä och en separat strömkrets. Detta innebär risk för elektrisk stöt eller brand till följd av värmeutveckling. Detta kan orsaka brand och elstöt. Inga installationer får kunna orsaka brand och elstöt. Se alltid till att jordningen är effektiv. Det får inte komma in vatten i de elektriska delarna. Apparaten får inte öppnas under drift. Om anslutningen inte är jordad är det risk för elstöt. Det kan medföra funktionsstopp eller elstöt. Det kan medföra funktionsstopp eller elstöt. Dra ut kontakten till apparaten om den avger konstiga ljud, lukt eller rök. Eluttaget får inte användas om det sitter löst eller är skadat. Sladden får inte användas i närheten av brännbar gas eller antändliga ämnen som t.ex. bensin, bensen, förtunningsmedel osv. Detta kan orsaka elstöt. Detta kan orsaka brand och elstöt. Detta kan orsaka explosion eller brand. Vädra ut rummet innan du startar luftkonditioneringsapparaten, om det har förekommit gasutsläpp från en annan apparat. Sladden får inte användas i närheten av värmeinstallationer. Apparaten får inte demonteras eller modifieras. Detta kan orsaka explosion, brand och förbränning. Detta kan orsaka brand och elstöt. Detta kan orsaka funktionsstopp och elstöt. Apparatens metalldelar får inte vidröras när luftfiltret ska tas ut. Luftkonditioneringsapparaten får inte rengöras med vatten. Vädra ut rummet väl när apparaten används tillsammans med en kamin osv. Det kan medföra personskada. Det kan tränga in vatten i apparaten, vilket förstör isoleringen. Detta kan orsaka elstöt. Annars kan det uppstå syrebrist. 84

5 När apparaten ska rengöras måste du stänga av den och koppla bort strömmen. Placera inte husdjur eller krukväxter på ställen där de utsätts för en direkt luftström. Får inte användas för specialsyften. Apparaten får inte rengöras med strömmen ansluten, eftersom det kan orsaka brand och elstöt, vilket innebär risk för personskada. Djuret eller krukväxten kan ta skada av detta. Denna luftkonditioneringsapparat får inte användas i samband med förvaring av precisionsutrustning, livsmedel, djur, växter och konstföremål. Använd inte apparaten under storm eller orkan. Håll fast i kontakten när du drar ut den. Slå av huvudströmbrytaren om du inte ska använda apparaten under en längre tid. Det får inte förekomma några hindrande föremål runt luftintaget eller inne i luftutblåset. Annars är det risk för elstöt eller materiell skada. Det kan medföra kvalitetsförsämring osv. Det får inte förekomma några hindrande föremål runt luftintaget eller inne i luftutblåset. Kontrollera att monteringsbeslaget till utomhusdelen inte är skadad till följd av långvarig påverkan. Filter ska alltid sättas helt fast. Filtret ska rengöras varannan vecka. Det kan medföra funktionsstopp eller olyckor. Om beslaget är skadat är det risk för att apparaten faller ner med skador till följd. Om apparaten används utan filter är det risk för funktionsfel. Du får inte använda starka rengöringsmedel. Använd en mjuk trasa för rengöring. Du får inte ställa tunga föremål på sladden, och du måste se till att sladden inte trycks ihop. Vattnet från luftkonditioneringsapparaten får inte drickas. Apparatens utseende kan påverkas till följd av att färgen förändras eller utan repas. Detta innebär risk för brand eller elstöt. Det är förorenat och kan vara hälsovådligt. Var försiktig när du packar och installerar apparaten. De vassa kanterna kan medföra personskada. Om det tränger in vatten i apparaten ska den stängas vid uttaget. Isolera strömförsörjningen genom att dra ut kontakten. Kontakta en kvalificerad servicetekniker. SÄKERHETSANVISNINGAR INNAN APPARATEN TAS I BRUK Förberedelse inför användning 1. Sätt i kontakten rätt. 2. Du får inte använda en skadad eller ej godkänd sladd. 3. Uttaget får inte delas med andra apparater. 4. Du får inte använda en förlängningssladd. 5. Du får inte starta/stoppa apparaten genom att sätta i/dra ut sladden. Användning 1. Utsätt inte personer, djur eller växter får inte utsättas för en direkt luftström under en längre period. Det kan vara skadligt för hälsan. 2. På grund av risken för syrebrist ska rummet vädras ut när apparaten används tillsammans med en kamin eller andra förbränningsenheter. 3. Denna luftkonditioneringsapparat får inte användas för ej angivna syften t.ex. i samband med förvaring av precisionsutrustning, livsmedel, djur, växter och konstföremål. Rengöring och underhåll 1. Undvik att vidröra enhetens metalldelar när du tar ut filtret. Det finns risk för personskada när de vassa metallkanterna hanteras. 2. Du får inte använda vatten för att invändig rengöring av luftkonditioneringsapparaten. Om apparaten utsätts för vatten, är det risk för att isoleringen förstörs, vilket kan medföra elstöt. 3. När apparaten rengörs ska strömmen vara frånslagen. 85

6 Service Kontakta en auktoriserad serviceverkstad för reparationer och underhåll. Driftstemperatur KYLFUNKTION INOMHUS UTOMHUS MAX. MIN. MAX. MIN. 32 C 17 C 43 C 11 C VÄRMEFUNKTION INOMHUS UTOMHUS MAX. MIN. MAX. MIN. 27 C 10 C 24 C -15 C Optimal effekt erhålls inom dessa driftstemperaturer. B BESKRIVNING AV DELAR Luftintag INOM- INOMHUSENHET HUSENHET Frontpanelens ram Luftutlopp Signalsändare Galler för bakre luftintag Frontpanelens Luftrensningsfilter och luftfilter Vågrätt galler för luftström LCD-display Lodrätt galler för luftström (manuell) Auto/Cool testknap/manuell brytare Avrinningsrör UTOM- Hållare till fjärrkontroll HUSENHET Luftintag Fjärrkontroll Luftintag Luftutlopp fig. 1 UTOMHUSENHET Anslutningsrör Anslutningskabel Spärrventil Fläktkåpa Alla bilder i denna bruksanvisning är endast till som förklaringar. De kan skilja sig en aning från den faktiska luftkonditioneringsapparaten, och det är den faktiska utformningen som gäller. 86

7 LCD-DISPLAY fig. 2 Indikatorlampan OPERATION (DRIFT) Denna lampa lyser när luftkonditioneringsapparaten är i drift. Indikatorlampan AUTO CLEAN (Automatisk rengöring) (extrautrustning) Denna lampa lyser under automatisk drift. Indikatorlampan TIMER Denna lampa lyser när timern används. Indikatorlampan CLEAN AIR (Ren luft) Denna lampa lyser när funktionen CLEAN AIR (REN LUFT) aktiveras, och joniseringsenheten kan generera stora mängder anjoner, så att rummet kan fyllas med frisk, naturlig luft. Indikatorlampan TURBO Denna lampa lyser när funktionen TURBO är vald under kyldrift eller värmedrift. Indikatorlampa DEFROST (AFVFROSTNING) (Endast modell med kyl/värmefunktion): Denna lampa lyser när luftkonditioneringsapparatens avfrostning startar automatiskt, eller när varmluftsstyrningsfunktionen aktiveras under värmedrift. Indikatorlampan DIGITAL DISPLAY Denna visar den aktuella inställda temperaturen, när luftkonditioneringsapparaten är igång. När funktionen AUTO CLEAN (AUTOMATISK RENGÖRING) är aktiverad står det "SC". Indikatorlampan FAN SPEED (FLÄKTHASTIGHET) Den visar den valda fläkthastigheten: AUTO (ingen) och tre fläkthastigheter: LOW (LÅG)( ), MED (MEDEL)( ) och HIGH (HÖG)( ). Denna display är indelad i tre zoner. När inomhusfläkten är på, tänds zonerna gradvis. 87

8 C ANVÄNDA FJÄRRKONTROLL Rikta alltid fjärrkontrollen mot mottagaren på inomhusenheten. Se till att det inte finns några hinder mellan fjärrkontrollen och mottagaren på inomhusenheten. Annars kan mottagaren inte fånga upp signalen från fjärrkontrollen och luftkonditioneringsapparaten kan inte fungera ordentligt. Max. räckvidd för fjärrkontrollen är cirka 6-7 meter. Fjärrkontrollens funktionsknappar SET TEMPERATURE( C) AUTO COOL DRY HEAT HEALTH HIGH MED LOW DIRECTION /SWING ADJUST MODE ON/OFF FAN SPEED CLEAN AIR SELF CLEAN SLEEP RESET LOCK FOLLOW ME LED DISPLAY TIMER ON TIMER OFF TURBO fig. 3 On/Off (på/av): Tryck på denna knapp för att starta driften. Tryck en gång till på denna knapp för att stoppa driften. Mode (läge): Varje gång du trycker på denna knapp, väljs ett läge i ordningsföljden AUTO COOL DRY HEAT HEALTH (auto/kylning/avfuktning/uppvärmning/fläkt) enligt följande figur: AUTO COOL DRY HEAT HEALTH -knapp: Tryck på knappen för att öka inomhustemperaturinställningen till 30ºC. -knapp: Tryck på knappen för att sänka inomhustemperaturinställningen till 17ºC. Fan Speed (fläkt): Med denna knapp väljer du fläkthastighet. Varje gång du trycker på knappen väljs en fläkthastighet i ordningsföljden AUTO, LOW, MED HIGH Auto (auto, låg, medel, hög, auto). När du väljer läget AUTO eller DRY, regleras fläkthastigheten automatiskt och du kan inte ställa in den själv. SLEEP-knapp: Tryck på denna knapp för att försätta enheten i energisparläge. Tryck en gång till för att annullera funktionen. Denna funktion kan bara användas i lägena KYLNING, UPPVÄRMNING och AUTO och håller den mest behagliga temperaturen åt dig. När enheten körs i driftläget SLEEP (sömn), annulleras detta om du trycker på den andra knappen. Swing (sväng): Tryck på SWING-knappen för att aktivera svängfunktionen. Tryck en gång till på knappen för att stoppa. Tryck på denna knapp för att ändra jalusins svängningsriktning. Jalusins svängningsriktning är 6 o för varje tryckning. När jalusin svänger vid en viss vinkel som skulle påverka luftkonditioneringsapparatens kylnings- eller uppvärmningseffekt, ändrar den automatiskt svängningsriktning. Ingen symbol visas i displayområdet när du trycker på denna knapp. Timer on (timer på): Tryck på denna knapp för att initiera funktionen för automatisk påslagning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60-88

9 minuters steg. Du annullerar det automatiska påslagningsprogrammet genom att fortsätta att trycka på knappen tills inget visa (0.0). Timer off (timer av): Tryck på denna knapp för att initiera funktionen för automatisk avstängning vid en viss tid. Varje tryckning ökar den automatiska timerinställningen med 30-minuters steg. När inställningstiden visar 10Hr (10 timmar), ökar varje tryckning den automatiska timerinställningen med 60- minuters steg. Du annullerar det automatiska avstängningsprogrammet genom att fortsätta att trycka på knappen tills inget visas (0.0). RESET-knapp: När du trycker på den nersänkta RESET-knappen, annulleras alla befintliga inställningar och kontrollen återställs till grundinställningarna. LOCK-knapp: När du trycker på den nersänkta LOCK-knappen, låses alla befintliga inställningar och fjärrkontrollen godtar inga andra åtgärder än låsfunktionen. Tryck en gång till för att annullera låsläget. LED DISPLAY-knapp: Tryck på denna knapp för att rensa sifferdisplayen I luftkonditioneringsapparaten. Tryck en gång till för att aktivera den (max. 30 minuters) (ej möjligt för enheter som saknar denna funktion). TURBO-knapp: Tryck på denna knapp i läget KYLNING så kyler luftkonditioneringsapparaten extra kraftfullt. Tryck en gång till för att annullera TURBO-funktionen. Funktionen Follow Me (följ mig): Fjärrkontrollen fungerar som ett fjärrstyrt termostat, vilket möjliggör exakt temperaturstyrning på den plats där den befinner sig. Funktionen Follow Me (följ mig) aktiveras genomk att du riktar fjärrkontrollen mot apparaten och trycker på knappen Follow Me (följ mig). Fjärrkontrollen visar den faktiska temperatur på det ställe där den befinner sig. Fjärrkontrollen sänder denna signal til luftkonditioneringsapparaten var 3:e minut, tills du trycker på knappen Follow Me (följ mig) igen. Om enheten inte tar emot signalen för Follow Me (följ mig) under en periode på 7 minuter, pipper apparaten för at indikera att funktionen Follow Me (följ mig) har avbrutits. Funktionen CLEAN AIR (REN LUFT): Luftkvalitet är nyckeln till komfort. Denna luftkonditioneringsapparat är utrustad med en joniseringsenhet. Joniseringsenheten kan generera en stor mängd anjoner, så att rummet fylls med frisk och naturlig luft. Hela famijen får en naturlig, ren och sund luft varje dag. Funktionen AUTO CLEAN (automatisk rengöring) (extrautrustning): Denna funktion används efter avstängning av kyldrift för att rengöra ångbildaren och hålla den fräsch till nästa gång den ska användas. Denna funktion kan enbart användas under funktionerne COOL (AUTO COOL, FORCED COOL) (KYLNING (AUTOMATISK KYLNING, TVÅNGSKYLNING)) och DRY (TORR). När funktionen Auto Clean (automatisk rengöring) är aktiverad, annulleras alla TIMER-inställningar. Under funktionen Auto Cleaning (automatisk rengöring) ska du trycka på knappen AUTO CLEAN (AUTOMATISK RENGÖRING) igen för att stoppa funktionen och stänga av enheten. Indikatorernas namn och funktioner på fjärrkontrollen SET TEMPERATURE 4 7 TIMER ONOFF fig. 4 Displaypanel DIGITAL DISPLAY-område: Detta område visar den inställda temperaturen. I TIMER-läget visas timerns på/av-inställning. I läget FLÄKT visas inget. 89

10 ÖVERFÖRINGS-indikator: Denna indikator tänds när fjärrkontrollen överför signaler till inomhusenheten. PÅ/AV-indikator: Denna symbol visas när enheten sätts på med fjärrkontrollen, och försvinner när enheten stängs av. DRIFT-indikator: När du trycker på lägesknappen MODE, visas aktuellt driftläge - AUTO COOL DRY HEAT, HEALTH (auto/kilning/avfuktning/uppvärmning/fläkt) (endast kylning för modeller utan uppvärmningsfunktion). LÅS-indikator: LÅS-displayen visas när du trycker på LOCK-knappen. Tryck på LOCK-knappen för att rensa displayen. TIMER DISPLAY-indikator: Detta display-område visar inställningarna för TIMER. Om endast starttid för drift är inställd visas TIMER ON. Om endast stopptid för drift är inställd visas TIMER OFF. Om båda funktioner är inställda visas TIMER ON-OFF, som indikerar att du valt att ställa in både start- och stopptid. FLÄKTHASTIGHETS-indikator: Tryck på knappen FAN SPEED för att välja önskad fläkthastighet (Auto-Låg-Med-Hög). Ditt val visas i LCD-fönstret, förutom vid automatisk fläkthastighet. Alla symboler som visas I fig.2 är avsedda att tydliggöra. Men under drift är det bara de relevanta funktionssymbolerna som visas på displaypanelen. Använda fjärrkontroll Sätta i/byta ut batterier Använd två alkaliska torrbatterier (AAA/LR03). Använd inte laddningsbara batterier. 1. Ta bort batteriluckan baktill på fjärrkontrollen genom att dra den i pilens riktning på luckan. 2. Sätt i de nya batterierna. Se till att polerna (+) och (-) på batterierna vänds rätt. 3. Sätt tillbaka luckan genom att skjuta den tillbaka på plats. När du byter batterier ska du inte använda gamla batterier eller blanda batterier av olika typer. Det kan orsaka felfunktion hos fjärrkontrollen. Om du inte ska använda fjärrkontrollen på flera veckor ska du ta ur batterierna. I annat fall kan läckande batterisyra skada fjärrkontrollen. Genomsnittlig batterilivslängd är 6 månader vid normal användning. Byt batterier då du inte hör någon svarssignal från inomhusenheten eller då överföringsindikatorn inte visas. Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och mangandioxid) samtidigt. AUTOMATISK DRIFT När luftkonditioneringsapparaten är klar för användning, slå på strömmen. Driftindikatorlampan på displaypanelen på inomhusenheten börjar blinka. 1. Använd knappen Mode (läge) för att välja AUTO. 2. Tryck på knappen eller för att ställa in önskad rumstemperatur. De skönaste temperaturinställningarna ligger mellan 21ºC och 28ºC. 3. Tryck på On/Off-knappen för att starta luftkonditioneringsapparaten. Driftan på displaypanelen på inomhusenheten tänds. Driftläget är AUTO. FLÄKTHASTIGHETEN regleras automatiskt. 4. Tryck en gång till på On/Off för att stoppa driften. 90

11 I läget AUTO kan luftkonditioneringsapparaten logiskt välja mellan lägena COOL (kylning), HEALTH (fläkt), HEAT (uppvärmning) och DRY (avfuktning) genom att känna av skillnaden mellan den faktiska omgivningsrumstemperaturen och den inställda temperaturen på fjärrkontrollen. Om läget AUTO inte känns rätt för dig, kan du välja önskat läge manuellt. KYLNING, UPPVÄRMNING, ENDAST OCH FLÄKT (HEALTH) 1. Om du inte är nöjd med läget AUTO kan du manuellt förbikoppla inställningarna med hjälp av lägena för KYLNING, AVFUKTNING, UPPVÄRMNING (uppvärmning gäller endast värmepumpenheter) eller ENBART FLÄKT som du får fram genom att trycka på knappen. 2. Tryck på knappen eller ( och ) för att ställa in önskad rumstemperatur. I läget COOLING (kylning) ligger de skönaste inställningarna på 21ºC eller högre. I läget HEATING (uppvärmning) ligger de skönaste inställningarna på 28ºC eller lägre. 3. Tryck på Fan-knappen för att välja AUTO, HIGH (hög), MED (medel) eller LOW (låg) för fläktläget. 4. Tryck på On/Off-knappen. Driftlampan tänds och luftkonditioneringsapparaten startar enligt dina inställningar. Tryck en gång till på On/Off för att stoppa driften. Läget FAN ONLY (enbart fläkt) kan inte användas för att reglera temperaturen. I detta läge är endast steg 1, 3 och 4 tillämpliga. AVFUKTNING 1. Tryck på Mode -knappen för att välja DRY (avfuktning). 2. Tryck på knappen eller ( och ) för att ställa in önskad temperatur från 21 C-28 C. 3. Tryck på On/Off-knappen. Driftlampan tänds och luftkonditioneringsapparaten startar i avfuktningsläget. Tryck en gång till på On/Off för att stoppa driften. På grund av skillnaden mellan enhetens inställda temperatur och den faktiska inomhustemperaturen, kommer luftkonditioneringsapparaten i avfuktningsläge att automatiskt köra många gånger utan att köra lägena för kylning eller enbart fläkt. TIMERDRIFT Tryck på knappen Timer on/off ( and ) för att ställa in påslagnings- och avstängningstid för enheten. Den effektiva drifttiden som fjärrkontrollen ställer in för timerfunktionen är begränsad till en period mellan 0,5 och högst 24 timmar. 1. Ställa in START-tid. 1.1 Tryck på knappen Timer on. Fjärrkontrollen visar ON TIMER, den senaste inställda starttiden och signalen "Hr" visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STARTA. 1.2 Tryck en gång till på knappen Timer on för att ställa in önskad starttid för enheten. 1.3 När du har ställt in Timer on, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen till luftkonditioneringsapparaten. Sedan, efter ungefär ytterligare 2 sekunder, försvinner signalen "h" och den inställda temperaturen visas åter på den digitala displayen Ställa in STOPP-tid. 91

12 2.1 Tryck på knappen Timer off. Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden i timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOPPA. 2.2 Tryck en gång till på knappen Timer off för att ställa in den tid då du vill stoppa driften. 2.3 När du har ställt in Timer off, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen till luftkonditioneringsapparaten. Sedan, efter ungefär ytterligare 2 sekunder, försvinner signalen "h" och den inställda temperaturen visas åter på den digitala displayen. 3. Ställa in start- & stopptid. 3.1 Tryck på knappen Timer on. Fjärrkontrollen visar ON TIMER och den senaste inställda tiden för timerdrift i timmar visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då timern ska starta driften. 3.2 Tryck en gång till på knappen Timer on för att ställa in den tid då du vill starta driften. 3.3 Tryck på knappen Timer off. Fjärrkontrollen visar OFF TIMER och den senaste inställda stopptiden och signalen "Hr" visas på timerdisplayområdet. Nu kan du på nytt ställa in den tid då driften ska STOP- PA. 3.4 Tryck en gång till på knappen Timer off för att ställa in den tid då du vill stoppa driften. 3.5 När du har ställt in TIMERN, är det en halv sekunds fördröjning innan fjärrkontrollen överför signalen till luftkonditioneringsapparaten. Sedan, efter ungefär ytterligare 2 sekunder, försvinner signalen "h" och den inställda temperaturen visas åter på den digitala displayen. Om samma tid ställts in både för START och STOPP, ökar stopptiden automatiskt med en halvtimme (den inställda tiden understiger 10 timmar) eller en timme (den inställda tiden överstiger 10 timmar). Du ändrar timers påslagnings/avstängningstid genom att trycka på motsvarande TIMER-knapp och återställa tiden. Inställningstiden är relativ tid. Med det menas att den inställda tiden baseras på den aktuella tiden. VARNING Utsätt inte fjärrkontrollen för någon form av vätska. Skydda fjärrkontrollen mot höga temperaturer och utsätt den inte för strålning. Utsätt inte inomhusenhetens mottagare för direkt solljus, det kan leda till felfunktion hos luftkonditioneringsapparaten. Blanda aldrig nya och gamla batterier. Använd aldrig olika batterityper (t.ex. alkaliska och mangandioxid) samtidigt. D SPECIALFUNKTION Funktionen Follow Me (följ mig) Fjärrkontrollen fungerar som ett fjärrstyrt termostat, vilket möjliggör exakt temperaturstyrning på den plats där den befinner sig. Funktionen Follow Me (följ mig) aktiveras genomk att du riktar fjärrkontrollen mot apparaten och trycker på knappen Follow Me (följ mig). Fjärrkontrollen visar den faktiska temperatur på det ställe där den befinner sig. Fjärrkontrollen sänder denna signal til luftkonditioneringsapparaten var 3:e minut, tills du trycker på knappen Follow Me (följ mig) igen. Om enheten inte tar emot signalen för Follow Me (följ mig) under en periode på 7 minuter, pipper apparaten för at indikera att funktionen Follow Me (följ mig) har avbrutits. 92

13 Funktionen CLEAN AIR (REN LUFT) Luftkvalitet är nyckeln till komfort. Denna luftkonditioneringsapparat är utrustad med en joniseringsenhet. Joniseringsenheten kan generera en stor mängd anjoner, så att rummet fylls med frisk och naturlig luft. Hela famijen får en naturlig, ren och sund luft varje dag. Funktionen AUTO CLEAN (automatisk rengöring) (extrautrustning) Denna funktion används efter avstängning av kyldrift för att rengöra ångbildaren och hålla den fräsch till nästa gång den ska användas. Denna funktion kan enbart användas under funktionerne COOL (AUTO COOL, FORCED COOL) (KYLNING (AUTOMATISK KYLNING, TVÅNGSKYLNING)) och DRY (TORR). När funktionen Auto Clean (automatisk rengöring) är aktiverad, annulleras alla TIMER-inställningar. Under funktionen Auto Cleaning (automatisk rengöring) ska du trycka på knappen AUTO CLEAN (AUTOMATISK RENGÖRING) igen för att stoppa funktionen och stänga av enheten. Funktionen Dry & Antibacterial (torr & antibakteriell) När apparaten stängs av i funktionen COOL, DRY, AUTO (Cool) (KYLNING, TORR, AUTO (kylning)), fortsätter luftkonditioneringsapparaten att köra i 10 minuter vid fläkthastigheten LOW (LÅG). Detta bidrar till att torka upp vattnet inne i ångbildaren och hindra att bakterier förökar sig, så att det kan leveras ren och frisk luft. Denna funktion är standardinställningen från fabriken. Om du vill annullera den ska du välja funktionen FAN (FLÄKT) på fjärrkontrollen, trycka på knappen ON/OFF för att sätta på apparaten och trycka på ON/OFF igen för att stänga av enheten efter 5 sekunder. I funktionen DRY & Antibacterial (TORR & antibakteriell) får luftkonditioneringsapparaten inte startas igen förrän apparaten är helt avstängd. E MANUELL DRIFT Knapp för manuell drift Auto/Cool (auto/kylning) fig. 5 Du kan använda dig av manuell drift ifall du inte hittar fjärrkontrollen, eller ifall dess batterier är uttjänta. 1. Öppna och lyft upp frontpanelen i en vinkel, tills den snäpper fast. 2. Tryck på knappen. Lampan Operation (drift) lyser och enheten kör i funktionen "AUTO" (den inställda temperaturen är låst på 24 ºC). 3. Tryck två gånger på knappen för att stänga av luftkonditioneringsapparaten. FÖRSIKTIGT! När du trycker på knappen för manuell drift, växlar driftsfunktionen i följande ordningsföljd: AUTO--COOL-OFF (AUTO--KYLNING-AV). Tryck på knappen för manuell drift för att använda forcerad COOL (KYLNING). Denna funktion används endast i testsyfte. Du bör inte välja den. Fjärrkontrollens funktion aktiveras igen genom att du använder fjärrkontrollen direkt. 93

14 F JUSTERING AV LUFTSTRÖMMENS RIKTNING Luftströmmens riktning ska vara rätt inställd, eftersom det annars kan uppstå ubehag eller ojämn lufttemperatur. Justera det vågräta skyddet med hjälp av fjärrkontrollen. Justera det lodräta skyddet manuell.. Justering av den vågräta luftströmmens riktning (upp - ner) Luftkonditioneringsapparaten justerar automatiskt den vågräta luftströmmens riktning efter driftsfunktionen. Så här ställer du in den vågräta luftströmmens riktning Denna funktion ska utföras medan enheten är igång. Tryck på knappen SWING på fjärrkontrollen för att flytta skyddet, och tryck på den igen när skyddet når den önskade riktningen. Justera den vågräta luftströmmens riktning till önskad riktning. När apparaten startas ställs den vågräta luftströmmen in automatiskt. Område fig. 6 Så här ställer du in den lodräta luftströmmens riktning (vänster - höger) Justera det lodräta skyddet manuellt med ter eller höger för dhjälp av handtaget till vänset lodräta skyddets arm (beroende på modell). Se upp så att du inte klämmer fingrarna i fläkten eller det vågräta skyddet eller skadar de lodräta skydden. När luftkonditioneringsapparaten är igång, och det lodräta skyddet står i en specifik position, ska greppet till vänster (eller höger, beroende på modell) för luftutloppet flyttas till önskad position. Så här vrids luftströmmens riktning automatiskt (upp - ner) Denna funktion ska utföras medan apparaten är igång. Håll in knappen SWING (SVÄNG) på fjärrkontrollen i mer än 2 sekunder. De vågräta skydden vrids automatiskt. Funktionen annulleras genom att du trycker på knappen SWING (SVÄNG)igen. FÖRSIKTIGT! Knapparna SWING (SVÄNG) inaktiveras när luftkonditioneringsapparaten inte är i drift. Luftkonditioneringsapparaten får inte köras i långa perioder med luftströmmen riktad neråt i kyl- eller torkfunktion. Om det görs kan det bildas kondens utanpå det vågräta skyddet, vilket kan medföra att det droppar fukt på golv eller möbler. Det vågräta skyddet får inte flyttas manuellt. Använd alltid knappen SWING (SVÄNG). Om skyddet flyttas manuellt kan det uppstå funktionsfel under driften. Om det blir fel på skyddet, ska luftkonditioneringsapparaten genast stoppas och startas om. När luftkonditioneringsapparaten startas omedelbart efter det att den har stoppats, kan det hända att det vågräta skyddet inte rör sig på ca. 10 sekunder. Den öppna vinkeln på det vågräta skyddet får inte vara för liten, eftersom kyl- eller värmeeffekten kan hämmas på grund av det begränsade luftgenomströmningsområdet. Apparaten får inte användas med det lodräta skyddet i låst position. När luftkonditioneringsapparaten ansluts till ström den första gången, kan det vågräta skyddet avge ljud under 10 sekunder. Detta är normalt 94

15 G OPTIMAL DRIFT För att uppnå optimal drift måste du beakta följande: Justera luftströmmens riktning korrekt, så att den inte riktas mot personer. Justera temperaturen, så att optimal komfortnivå uppnås. Apparaten får inte ställas in på alltför höga temperaturer. Stäng dörrar och fönster när funktionerna COOL (KYLNING) eller HEAT (VÄRME) används. Om inte kan effekten försämras. Använd knappen Timer ON på fjärrkontrollen för att välja den tidpunkt då du vill starta luftkonditioneringsapparaten. Du får inte placera föremål i närheten av luftintaget eller luftutloppet, eftersom detta kan försämra luftkonditioneringsapparatens effekt, och apparaten kan stoppa. Rengör luftfiltret med jämna mellanrum, eftersom kyl- eller värmeeffekten annars kan försämras. Apparaten får inte användas med det lodräta skyddet i låst position. H SÅ HÄR FUNGEREA LUFTKONDITIONERINGSAPPARATEN Tryck på knappen Sleep (sömn) 1 KYLNING Tryck på knappen Sleep (sömn) Ställ in temperatur Ställ in temperatur Rumstem peratur 1 timme 1 timme UPPVÄRMNING Kylning TORKFUNKTION timme 1 timme Enbart fläkt Ställ in temperatur fig. 7 Kylning Enbart fläkt Tid 1 Kylning AUTOMATISK DRIFT När du har ställt in luftkonditioneringsapparaten på funktionen AUTO väljer den automatiskt kylning, uppvärmning (endast modeller med kylning/uppvärmning) eller drift med enbart fläkt beroende på vilken temperatur du har valt samt rumstemperaturen. Luftkonditioneringsapparaten styr rumstemperaturen automatiskt omkring den temperaturpunkt som du har ställt in. Om funktionen AUTO inte känns behaglig, kan du välja önskade förhållanden manuellt. FUNKTIONEN SLEEP (SÖMN) När du trycker på knappen SLEEP (SÖMN) under kylning, uppvärmning (alltså inte modeller med enbart kylning) eller funktionen AUTO, ökar (kylning) eller minskar (uppäarmning) luftbehandlingen automatiskt med 1 ºC per time. Den inställda temperatur är fast 2 timmar senare. Fläkthastigheten styrs automatiskt. Obs! Apparaten stängs av automatiskt efter 7 timmar, när den kör i funktionen SLEEP (SÖMN). TORKFUNKTION Torkfunktionen väljer automatiskt torkfunktion utifrån skillnaden på den inställda temperaturen och den faktiska rumstemperaturen. Temperaturen regleras under avfuktningen med upprepad aktivering och inaktivering av kylfunktion eller enbart fläkt. Fläkthastigheten är LOW (LÅG). 95

16 I TIPS FÖR DRIFT Nedanstående händelser kan förekomma under normal drift. 1. Skydd av luftkonditioneringsapparat Kompressorskydd Kompressorn kan inte startas igen inom 3 minuter, efter det att den har stoppat. Anti-kalluft (endast modeller med kyl/värmefunktion) Apparaten är konstruerad att inte blåsa kall luft i funktionen HEAT (VÄRME), när inomhusvärmeväxlaren befinner sig i någon av de tre nedanstående situationerna, och den inställda temperaturen inte har uppnåtts. A) När uppvärmningen just har startat B) Under avfrostning C) Vid uppvärmning med låg temperatur Inom- eller utomhusfläkten stoppar under avfrostning (endast modeller med kyl/värmefunktion). Avfrostning (endast modeller med kyl/värmefunktion) Det kan bildas frost på utomhusenheten under en värmecykel, när utomhustemperaturen är låg och fuktigheten är hög, vilket medför en lägre värmeeffekt i luftkonditioneringsapparaten. I detta tillstånd stoppar luftkonditioneringsapparaten uppvärmningen och inleder automatisk avfrostning. Avfrostningstiden kan variera från 6-10 minuter beroende på utomhustemperatur och den mängd frost som samlats på utomhusenheten. 2. Det kan komma en vit ånga från inomhusenheten. Det kan genereras en vit ånga, som beror på stor temperaturskillnad mellan luftintag och luftutlopp i funktionen COOL (KYLNING) i en inomhusmiljö med hög relativ luftfuktighet. Det kan genereras en vit ånga, som beror på fukt som bildas i avfrostningsprocessen, när luftkonditioneringsapparaten startar om i funktionen HEAT (VÄRME) efter avfrostning. 3. Det förekommer en låg ljudnivå i luftkonditioneringsapparaten. Du kan möjligtvis höra ett svagt visslande ljud när kompressorn är igång eller just har stoppat. Detta ljud kommer från köldmedlet som rinner eller stoppar. Du kan även höra ett svagt pipande ljud när kompressorn är igång eller just har stoppat. Detta beror på värmeutvidgning och köldsammandragning hos apparatens plastdelear, när temperaturen ändras. Det kan möjligtvis höras ett ljud då skyddet återgår till utgångspositionen, när strömmen slås på 4. Det blåser ut damm från utomhusenheten. Detta är normalt om luftkonditioneringsapparaten inte har använts under en längre tid, eller första gången då den tas i bruk. 5. Det kommer en märklig lukt från inomhusenheten. Detta beror på att inomhusenheten avger lukt från byggmaterial, möbler eller rök. 6. Luftkonditionsapparaten fungerar endast i funktionen HEALTH (endast FLÄKT) från funktionen COOL (KYLNING) eller HEAT (VÄRME) (endast modeller med kyl/värmefunktion). När inomhustemperaturen når den temperatur som är inställd i luftkonditioneringsapparaten stoppar kompressoren automatiskt, och luftkonditioneringsapparaten går i funktionen FAN only (endast FLÄKT). Kompressorn startar igen när inomhustemperaturen stiger i funktionen COOL (KYLNING) eller faller i funktionen HEAT (VÄRME) (endast modeller med kyl/värmefunktion) till den angivna punkten. 7. Det kan bildas vattendroppar på utsidan av inomhusenheten när kylning utförs i ett rum med en hög relativ luftfuktighet (över 80 %). Justera det vågräta skyddet til max. position för luftutlopp och välj fläkthastigheten HIGH (HÖG). 8. Värmefunktion (endast modeller med kyl/värmefunktion) Luftkonditioneringsapparaten drar in värme 96

17 J från utomhusenheten och frigör den via inomhusenheten under värmefunktionen. När utomhustemperaturen sjunker, minskar den värme som luftkonditioneringsapparaten drar in på motsvarande sätt. Samtidigt ökar luftkonditioneringsapparatens värmebelastning till följd av en större skillnad mellan inom- och utomhustemperatur. Om det inte går att uppå en behaglig temperatur med hjälp av luftkonditioneringsapparaten, föreslår vi att du använder en kompletterande värmeanordning. 9. Funktionen för automatisk omstart Efter ett strömavbrott kan du starta om luftkonditioneringsapparaten med denna funktion. 10. Blixtnedslag eller en trådlös telefon som används i närheten kan orsaka funktionsfel i enheten. Stäng av strömmen till apparaten, och anslut den sedan igen. Tryck på knappen ON/OFF på fjärrkontrollen för att starta om enheten. RENGÖRING OCH UNDERHÅLL VARNING! Innan du utför något underhåll måste du koppla bort strömmen till systemet. Rengöring av inomhusenheten FÖRSIKTIGT! Stäng av systemet innan det rengörs. 1. Använd en torr trasa. 2. Om inomhusenheten är mycket smutsig, kan du använda en trasa som fuk tats med kallt vatten. 3. Frontpanelen på inomhusenheten kan inte tas av. Eftertorka med en torr trasa efter rengöring. Luftfiltrets handtag FÖRSIKTIGT! Använd inte rengöringsmedel eller andra kemikalieprodukter för rengöring. Dessutom får sådana produkter inte förvaras i närheten av inomhusenheten. Använd inte bensen, förtunningsmedel, skurpulver eller andra lösande medel för att rengöra enheten. fig. 8 Rengöring av luftfiltret Luftfiltren bakom frontpanelen ska synas och rengöras varannan vecka eller oftare, vid behov. Ett tilltäppt luftfilter minskar kyl-/värmeeffekten. 1. Fatta tag i båda sidor av panelen och dra neråt. Panelen öppnas uppåt i en vinkel på 15 grader. Tryck handtaget uppåt och lyft. 2. Ta tag i luftfiltrets handtag och lyft det en smula uppåt för att ta ut det ut filterhhållaren. Dra det därefter neråt. 3. Ta av luftfiltret från inomhusenheten. Rengör luftfiltret varannan vecka. Rengör luftfiltret med en dammsugare eller vatten. Torka det därefter på ett svalt ställe. 97

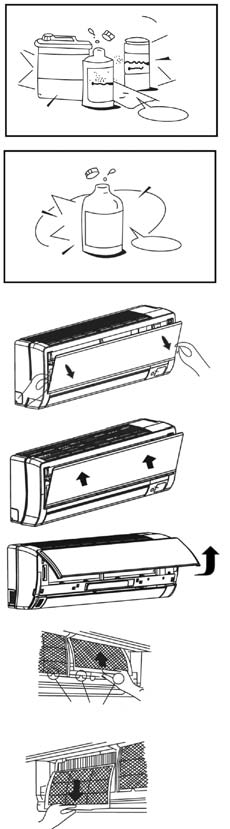

18 4. Sätt luftfiltret på plats igen. 5. Sätt tillbaka den översta delen av luftfiltret i enheten. Se till att vänster och höger kant är i rät linje och sätt filtret på plats. Rengöring av gallret till det bakre luftintaget Galler för det bakre luftintaget Galler för det bakre luftintaget fig. 9 Gallret för det bakre luftintaget ska synas och rengöras varannan vecka eller oftare, vid behov. Ett tilltäppt galler för luftintaget minskar kyl-/värmeeffekten. 1. Tryck på höger och vänster sida av gallret med tummarna, lyft det uppåt och ta ut det. 2. Rengör gallret med vatten, och torka sedan av det med en torr trasa. 3. Sätt tillbaka den översta delen av gallret i enheten. Se till att vänster och höger kant är i rät linje och sätt gallret på plats. UNDERHÅLL Kontrollera om luftintaget eller luftutloppet är blockerat när luftkonditioneringsapparaten inte har använts på länge. I sådant fall ska de rengöras. Utför följande handlinger om luftkonditioneringsapparaten inte ska användas på länge: 1. Rengör inomhusenheten och luftfiltret. 2. Välj funktionen HEALTH (endast FLÄKT) och låt inomhusfläkten köra en stund för att torka upp enheten invändigt. 3. Slå ifrån strömmen och ta ut batteriet ut fjärrkontrollen. 4. Kontrollera regelbundet delarna i utomhusenheten. Kontakta en lokal återförsäljare eller en serviceverksted, om det ska utföras service på enheten. Innan du rengör luftkonditioneringsapparaten ska du stänga av enheten och dra ut kontakten. Kontrollera följande innan enheten används om den inte varit igång på länge: 1. Kontrollera att sladdarna inte är skadade eller bortkopplade. 2. Kontrollera att luftfiltret är monterat. 3. Kontrollera om luftutloppet eller luftintaget är blockerat. 98

19 K FELSÖKNINGSTIPS Funktionsfel och lösningar Stoppa genast luftkonditioneringsapparaten om något av följande fel inträffar: Slå ifrån strömmen och kontakta närmaste serviceverkstad. E1, E2, E3, E4, E5 eller E6 visas på inomhusenheten. Säkring går eller relä utlöses ofta. Främmande föremål eller vatten inuti luftkonditioneringsapparaten. Fjärrkontrollen fungerar inte alls eller fungerar inte som den ska. Andre onormala situationer. Problem Orsak Lösning Strömavbrott Vänta tills strömmen kommit tillbaka. Enhetens strömkontakt kan ha dragits ur. Kontrollera att strömkontakten sitter säkert i vägguttaget. En säkring kan ha gått. Byt säkring/återställ relä/återställ kretsbrytare Enheten startar inte. Batteriet i fjärrkontrollen kan vara tömt. Byt ut batteriet. Avståndet mellan fjärrkontrollen till mottagaren på inomhusenheten överstiger 6-7 meter, eller också finns det hinder mellan fjärrkontrollen och Minska avståndet. Ta bort tänkbara hinder. Rikta fjärrkontrollen mot mottagaren på inomhusenheten. mottagaren. Du har ställt in fel tid med timern. Vänta eller annullera timerinställningen. Enheten varken kyler eller värmer rimmet särskilt bra när luft strömmar ut från luftkonditioneringsapp araten. Det går inte att ändra fläkthastighet. TEMPERATURindikatorn visas inte. Felaktig temperaturinställning. Luftfiltret är blockerat. Dörrar eller fönster i rummet är öppna. Luftinlopp eller utlopp på in- eller utomhusenheten har blockerats. Kompressorns 3-minuters fördröjningsskydd har aktiverats. Ställ in rätt temperatur. För utförlig beskrivning, se kapitel E, "Användning med fjärrkontroll". Rengör luftfiltret. Stäng dörrar eller fönster. Avlägsna blockeringarna först och starta sedan om enheten. Avfrostning av utomhusenheten pågår. Luftkonditioneringsapparaten befinner sig i autoläge. Fläkthastigheten kan bara ändras i lägena Luftkonditioneringsapparaten befinner sig UPPVÄRMNING, KYLNING och FLÄKT. i avfuktningsläge. Luftkonditioneringsapparaten befinner sig i fläktläge. Vänta. Det går inte att ställa in temperaturen i läget FLÄKT. Om problemet inte är löst ska du kontakta en lokal återförsäljare eller närmaste serviceverkstad. Lämna upplysningar om funktionsfelet samt enhetens modell. Du får inte försöka reparera enheten på egen hand. Du måste alltid kontakta en auktoriserad tekniker. 99

20 L GARANTIVILLKOR Luftkonditioneringsapparaten har en 24 månaders garanti, som gäller från och med inköpsdatumet. Alla material- och tillverkningsfel repareras eller byts ut kostnadsfritt under denna period. Följande bestämmelser gäller: 1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador. 2. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av garantin. 3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts av tredje part. 4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin. 5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga ändringar gjorts. 6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken. 7. Transportkostnader och riskerna vid transporten av luftkonditioneringsapparaten eller luftkonditioneringsapparatens delar är köparens ansvar. 8. Skador som orsakats av att lämpliga filter inte använts, omfattas inte av denna garanti. 9. Förlust av köldmedel och/eller läckage på grund av felaktig anslutning/bortkoppling av enheter täcks inte av de garantivillkor som gäller för denna produkt. För att undvika onödiga kostnader rekommenderar vi att du alltid läser igenom bruksanvisningen noga först. Ta luftkonditioneringsapparaten till din återförsäljare för reparationer om dessa instruktioner inte tillhandahåller någon lösning. 100

21 M TEKNISKA DATA Modell AAC-INV Design A PTC Typ av luftkonditioneringsapparat Väggmonterad luftkonditioneringsapparat Kylningskapacitet * W nom (min max. 4040) EE-klass* A EER* 3,22 Uppvärmningskapacitet * W nom (min max. 4250) Uppvärmningsprestanda A COP* 3,62 Avfuktningskapacitet *** L/24 tim. 28,8 Strömförbrukning - kylning kw 1,09 Strömförbrukning - uppvärmning kw 1,13 Nätanslutning V / Hz / Ph 230 / 50 / 1 Ström (nom.) kylning/uppvärmning A 4,9 / 5,2 Max. ström A 12 Luftflöde ** m 3 /tim. 420/520/700 Kompressortyp Roterande Fläkthastigheter 3 Termostatintervall ºC Driftsintervall ºC Kontroller manuell / mekanisk / elektronisk Elektronisk fjärr Fjärrkontroll Ja / Nej Ja Luftfiltertyp(er) Nät, aktivt kol Köldmedelstyp/laddning r / gr R410A / 1230 Tryck sug/urladdning bar 8 / 26 Mått inomhusenhet (b x h x d) mm 845x286x165 Mått utomhusenhet (b x h x d) mm 760x590x285 Nettovikt inomhusenhet kg 10 Nettovikt utomhusenhet kg 39,5 Bruttovikt inomhusenhet kg 13,5 Bruttovikt utomhusenhet kg 42,5 Ljudtrycksnivå inomhusenhet db (A) Ljudtrycksnivå utomhusenhet db (A) 54 Enhetsskydd inomhus IP IP20 Enhetsskydd utomhus IP IP24 Säkringsgradering T3,15A / 250V * EN ** Ska användas som en indikation *** Fuktborttagning vid 32 C, 80 % relativ luftfuktighet Elektriskt produktavfall ska inte kasseras i hushållsavfallet. -Lämna in det på närmaste återvinningscentral. Kontrollera med din lokala myndighet eller återförsäljare för information om återvinning. Miljöinformation: Denna utrustning innehåller fluorinerade växthusgaser som omfattas av Kyoto-avtalet. Den får endast servas eller monteras isär av auktoriserade personer. Denna utrustning innehåller R410A-köldmedel i den mängd som anges i tabellen ovan. Släpp inte ut R410A i atmosfären: R410A är en fluorinerad växthusgas med ett GWP (Global Warming Potential)
