WiikHall. flexibla lösningar

Transkript

1 WiikHall flexibla lösningar

2 Innehåll 4 Frihetens arkitektur 10 Välj form och färg som passar miljö och befintlig bebyggelse 6 WiikHall beprövat, enkelt och flexibelt system 12 Teknisk data modell «Vision» 8 Enkelt och tryggt för dig - avancerad teknik för oss 16 Teknisk data modell «Innovation» Lagerhallar, kallt lager, varmt lager, utställningshallar, bilhallar, flyghangarer, försäljningshallar, torrvarulager, verkstadshallar, produktionslokaler, arbetshallar och väderskydd, mässhallar, försvarsanläggningar, fältsjukhus, lagerhotell, hamnlager, skola och mycket mer. flexibla lösningar

3 Frihetens arkitektur WiikHallen skapar utrymmen för lösningar, som inte kan jämföras med andra metoder, för en tilltalande låg kostnad och en sammanlänkande flexibilitet. En WiikHall är konstruerad för att ge kreativiteten fritt spelrum. Du kan fritt välja storlek, färg, inredning och utrustning. Med vårt omfattande produkt - och tjänsteutbud täcker vi en stor mängd behov långt utöver lagerhall som många förknippar med WiikHallen. Avfuktat torrlager, verkstadshall, varuhotell, bilhall, flyghangar och produktionslager är bara några exempel på vad du hittar i våra konstruktioner av stål och tekniska textiler. Vår ambition är att skapa utrymme för nya användningsområden. Tiden vi lever i, med krav på förändring, flexibilitet och nyskapande gynnar vår teknologi. O. B. Wiik upplever mer och mer att WiikHallen blir valet som ett allt bättre alternativ gentemot traditionell byggnad. Kontinuerlig forskning och produktutveckling genom flera år, har idag gett oss positionen som en av de ledande leverantörerna av plasthallar i Europa. 4 5

4 WiikHallen Beprövat, enkelt och flexibelt system WiikHallen utvecklas, designas och produceras vid O. B. Wiiks huvudkontor som ligger utanför Oslo. Hallarna levereras med flamskyddad duk. Stålkonstruktionen är galvaniserad, vilket medför en lång livslängd. Genom årens lopp har vi utvecklat ett enhetligt, enkelt och flexibelt system. För dig innebär det bland annat låga monteringskostnader, enkel påbyggnad eller modifiering av konstruktionen, och goda möjligheter för uppdelning av hallen i mindre enheter. Oavsett vilken WiikHall du väljer, kan den byggas i obegränsade längder. Obegränsade längder WiikHall kan du ta med på flyttlasset WiikHall utvidgar du efter behov Bredder upptill 40 meter. Professionella montörer Professionellt montage är lika viktigt som hög kvalitet på konstruktionen. Våra montörer kan sin sak och levererar förväntad kvalitet på avtalad tid. Snabb leverans På marknaden är vi kända för att svara snabbt på ditt behov. Vi har normalt m2 WiikHall i olika storlekar för omgående leverans. När det är bråttom kan vi som oftast leverera små eller stora hallar på kort tid. Permanenta eller tillfälliga lösningar Vi sålde våra första hallar på 60-talet. Många av dem är fortfarande i bruk. Några av dem var avsedda som tillfälliga lösningar, men har blivit permanenta lager. Om behovet är tillfälligt eller permanent, är WiikHallen många gånger ett bättre alternativ än traditionella byggnader. Oförutsedda händelser kan snabbt förändra behovet. En traditionell byggnad kan vara svår att flytta. En WiikHall tar du lätt med på flyttlasset. Ojämförbar totalekonomi En WiikHall ger dig kvadrat och kubikmeter till en lägre kostnad än det du betalar för traditionella byggnationer. Låt gärna detta faktum bli utslagsgivande för ditt val. Hyr en byggnad där du behöver den Att hyra en WiikHall är lönsamt för dig som har ett tilfälligt behov. Genom att hyra överför du istället kostnaden på driftbudgeten och kan därmed använda investeringsbudgeten till verksamhetens kärnområden. O. B. Wiik har lösningar för både korta och långa hyresperioder, och levererar hallen färdigmonterad där du vill ha den. Investera i lättavyttrad märkesvara För många passar det bättre att äga en hall istället för att hyra. O. B. Wiik s kvalitetshall är en känd profil på marknaden och har gjort andrahandsvärdet mycket högt. Om ditt behov ändrar sig, är det lätt att sälja hallen och frigöra kapital. Finansieringsmöjligheter Genom våra samarbetspartners tillhandahåller vi bra, alternativa finansieringslösningar. Bygglov Myndigheterna kräver i de fleste fall bygglov för hallar. O. B. Wiik är en professionell samarbetspartner även på detta område. Vi bidrar med erfarenhet, råd och hjälp vid bygglovsansökan. Tilläggsutrustning skräddarsys Genom ett stort urval av tilläggsutrustning designar våra ingenjörer en skräddarsydd lösning för dina specifika behov. Värme, avfuktningsaggregat, fläktar, belysning, gångdörrar, skjut-, duk- och vikportar, el-centraler, klimatanläggningar och pallställ ingår i urvalet. International distribution WiikHall är såld och monterad i mer än 50 länder. I Norden har vi ett stort distributionsnätverk och i Europa samarbetar vi med flera stora aktörer. 6 7

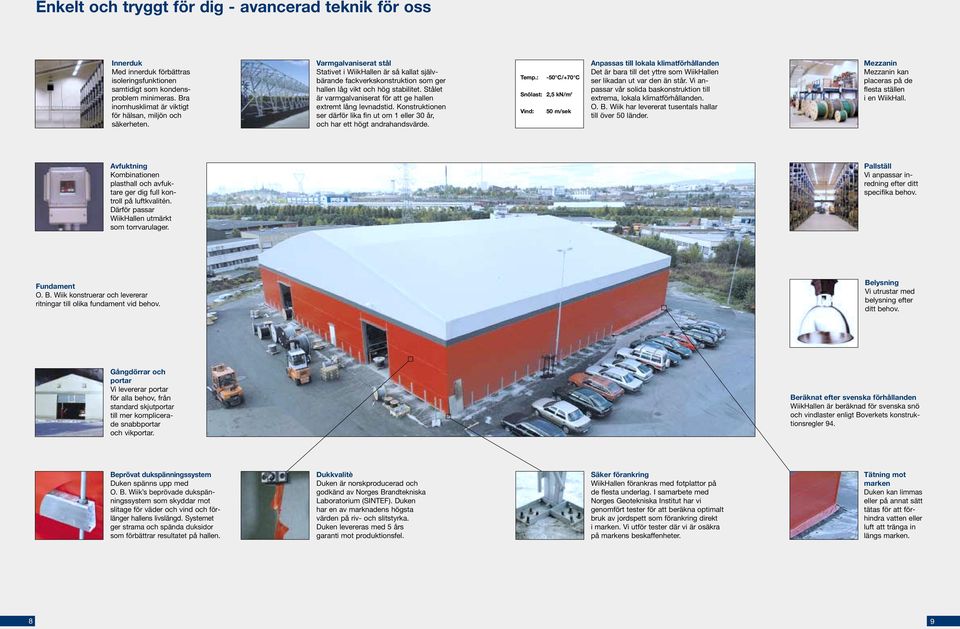

5 Enkelt och tryggt för dig - avancerad teknik för oss Innerduk Med innerduk förbättras isoleringsfunktionen samtidigt som kondensproblem minimeras. Bra inomhusklimat är viktigt för hälsan, miljön och säkerheten. Varmgalvaniserat stål Stativet i WiikHallen är så kallat självbärande fackverkskonstruktion som ger hallen låg vikt och hög stabilitet. Stålet är varmgalvaniserat för att ge hallen extremt lång levnadstid. Konstruktionen ser därför lika fin ut om 1 eller 30 år, och har ett högt andrahandsvärde. Temp.: -50 C/+70 C Snölast: 2,5 kn/m 2 Vind: 50 m/sek Anpassas till lokala klimatförhållanden Det är bara till det yttre som WiikHallen ser likadan ut var den än står. Vi anpassar vår solida baskonstruktion till extrema, lokala klimatförhållanden. O. B. Wiik har levererat tusentals hallar till över 50 länder. Mezzanin Mezzanin kan placeras på de flesta ställen i en WiikHall. Avfuktning Kombinationen plasthall och avfuktare ger dig full kontroll på luftkvalitén. Därför passar WiikHallen utmärkt som torrvarulager. Pallställ Vi anpassar inredning efter ditt specifika behov. Fundament O. B. Wiik konstruerar och levererar ritningar till olika fundament vid behov. Belysning Vi utrustar med belysning efter ditt behov. Gångdörrar och portar Vi levererar portar för alla behov, från standard skjutportar till mer komplicerade snabbportar och vikportar. Beräknat efter svenska förhållanden WiikHallen är beräknad för svenska snö och vindlaster enligt Boverkets konstruktionsregler 94. Beprövat dukspänningssystem Duken spänns upp med O. B. Wiik s beprövade dukspänningssystem som skyddar mot slitage för väder och vind och förlänger hallens livslängd. Systemet ger strama och spända duksidor som förbättrar resultatet på hallen. Dukkvalitè Duken är norskproducerad och godkänd av Norges Brandtekniska Laboratorium (SINTEF). Duken har en av marknadens högsta värden på riv- och slitstyrka. Duken levereras med 5 års garanti mot produktionsfel. Säker förankring WiikHallen förankras med fotplattor på de flesta underlag. I samarbete med Norges Geotekniska Institut har vi genomfört tester för att beräkna optimalt bruk av jordspett som förankring direkt i marken. Vi utför tester där vi är osäkra på markens beskaffenheter. Tätning mot marken Duken kan limmas eller på annat sätt tätas för att förhindra vatten eller luft att tränga in längs marken. 8 9

6 Välj form och färg som passar miljö och befintlig bebyggelse Sadeltak är vanligast förekommande Miljö och estik är tema för alla typer av byggnader även för WiikHallen. Det är tex ingen hemlighet att byggnadsnämnder i olika kommuner i ökande grad vill tillgodose kraven på att byggnader har en estetisk anpassad utformning med hänsyn till färg och form. Detta har O. B. Wiik tagit fasta på vid utvecklingen av den senaste produkten «WiikHall Vision». WiikHall Vision har sadeltakskonstruktion som är den vanligaste förekommande utformningen på byggnationer och passar därför bättre in i olika miljöer med befintlig bebyggelse. Stort färgurval och profilerande design Hänsyn till omgivning och miljö är emellertid också tillvarataget för WiikHall Innovation. Både Vision och Innovation levereras med stort färgspektrum som kan kombineras i flera färger på samma hall. Det stora urvalet av färger ger en helt ny frihet att anpassa WiikHallen till omgivningarna. Dukarna kan dessutom specialdesignas eller utrustas med logo eller reklamtext, i samarbete med dina eller våra designers. O. B. Wiik s urval av standard färger Brun Tegelröd Gul Beige Grön Ljus grön Blå Ljus blå Koksgrå Grå Ljusgrå med vit Vit baksida 10 11

7 Vision WiikHall Vision C/C Vägghöjd bågar 3 m C/C bågar 4 m Takhöjd Vägghöjd Takhöjd Dukvikt Dukvikt Invändig/utvändig Invändig/utvändig Invändig/utvändig Snö Vind Snö Vind WiikHall Type (Meter) (Meter) (Meter) (Meter) (gr/m (gr/m 2 ) (Kg/m 2 ) (m/sek) (Kg/m 2) ) (m/sek) 2 ) WiikHall 5 m 5 m 75 2,9/ ,7/3,9 2,9/3 3,7/3, WiikHall 7,5 m 7,5 m 1503,4/3, ,6/4,8 3,4/3,5 4,6/4, WiikHall 10 m 10 m 2503,2/3, ,8/5,3 3,2/3,5 4,8/5, WiikHall 12 m 12 m 2504,1/4, ,8/6,3 4,1/4,5 5,8/6, WiikHall 15 m 15 m 250 4,5/ ,5/7,3 4,5/5 6,5/7, WiikHall 20 m 20 m 2504,4/ ,9/7,8 4,4/5 6,9/7, WiikHall 25 m 25 m 2505,1/ ,2/9,5 5,1/6 8,2/9, WiikHall 30 m 30 m 2504,8/ ,8/9,3 4,8/6 7,8/9, WiikHall 40 m 40 m 2504,6/ ,7/10,6 4,6/6 8,7/10, WiikHall anpassas till snölast/vindlast efter behov. Tabellen visar standard vägghöjd. Vägghöjderna kan anpassas efter specifikt behov. Alla WiikHallar kan byggas i obegränsade längder

8 Vision WiikHall 20m WiikHall 15 m WiikHall 40 m WiikHall 12 m WiikHall 10 m WiikHall 30 m WiikHall 25 m WiikHall 7,5 m WiikHall 5 m 14 15

9 Innovation WiikHall Innovation Vägghöjd Takhöjd Dukvikt Invändig/utvändig Invändig/utvändig WiikHall Typ (Meter) (Meter) (gr/m 2 ) WiikHall 7 m 2,4/2,5 3,4/3,5 750 WiikHall 9 m 3,3/3,5 5,9/6,2 750 WiikHall 12 m 3,8/4 7,1/7,7 750 WiikHall 15 m 4,2/4,5 8,3/9,0 900 WiikHall 20 m 3,7/4 9,2/10,1 900 WiikHall anpassas till snölast/vindlast efter behov. Tabellen visar standard vägghöjd. Vägghöjderna kan anpassas efter specifikt behov. Alla WiikHallar kan byggas i obegränsade längder

10 Innovation Väderskydd WiikHall 20 m WiikHall 15 m WiikHall 15,6 m WiikHall 11,8 m WiikHall 8,5 m WiikHall 7,4 m WiikHall 12 m WiikHall 9 m WiikHall 7 m WiikHall 5,2 m
