Atlet Skjutstativtruckar

Transkript

1 Nya Atlet Tergo

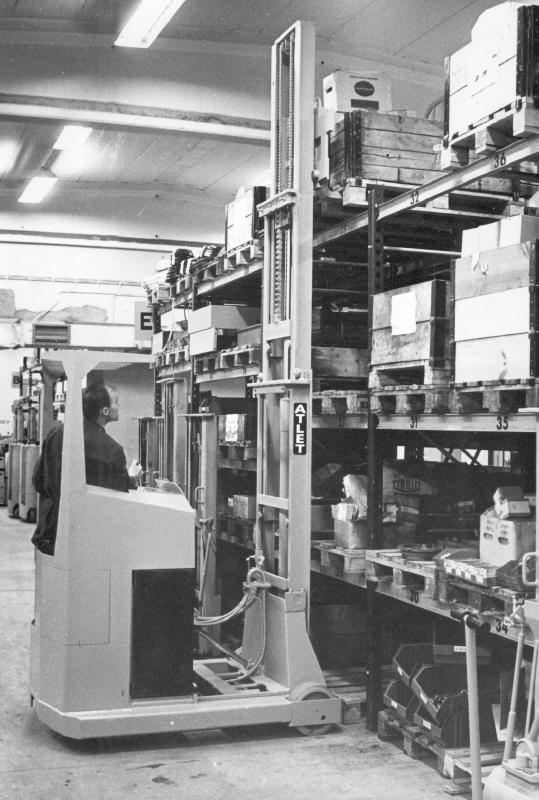

2 Atlet Skjutstativtruckar Sedan 1968 U-68 U-77 U-90 UNE Tergo-93 UNS Tergo - 93 NYA ATLET TERGO

3 Atlet Skjutstativtruckar Sedan No 1 Först med takstolpar och helt förarskyddstak 1972 U72 ny uppdaterad version 1978 No 2 U77 Driver s dream lanserad med rymlig förarplats och exeptionell komfort för föraren 1982 U82 uppdaterad version 1987 No 3 U90 introducerad med förbättrad ergonomi och brett frisikt stativ, högre lyfthöjd, större motorer, 48V och utdragbart batteri 1993 No 4 UNS Tergo lanserad, revolutionerande design, ergonomi, och prestanda. Parallel lansering med UNE 1997 UNS Tergo Mk I uppdaterad version 2000 UNS Tergo Mk II AC Drift i alla skjutstativtruckar 2002 UNS Tergo Mk III ny interiör, förbättrad prestanda och säkerhet, (S3) 2005 UNS Tergo Mk IV moderniserad exteriör design. Nya tekniska förbättringar som t.ex : controller, lyft och drivmotorer 2011 No 5 Helt ny generation skjutstativtruckar NYA ATLET TERGO

4 Uppdraget Personanpassning är en del av Atlet s DNA sedan 1958 Vi intervjuade logistikchefer, lagerchefer och truckförare runt om i världen. Uppdraget var klart och tydligt: Bygg världens mest personliga truck. Tillsammans med våra kunder har vi fintrimmat truckarna i de tuffaste hanteringar. Nu kan vi stolt presentera vad vi anser är världens mest personliga truck, konstruerad för att möta de högsta av alla krav: Dina

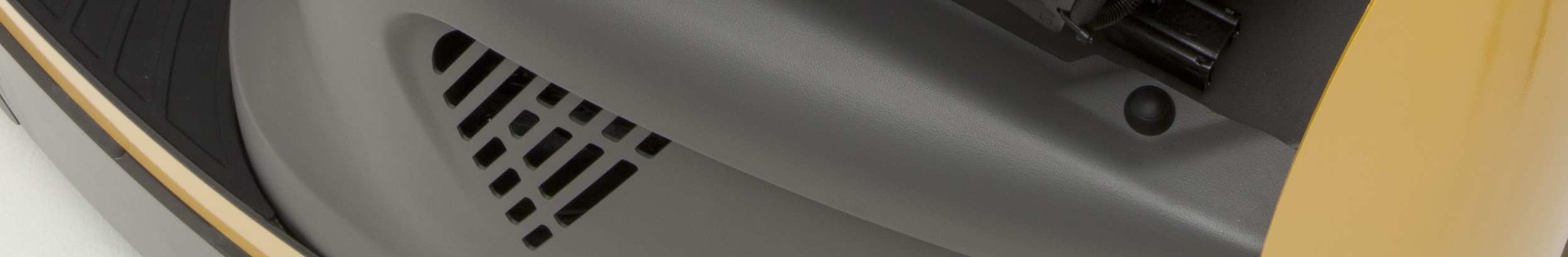

5 The scallops story Mjuka men kontrollerade linjer Känsla av riktning och prestanda NYA ATLET TERGO

6 uppdraget - att utveckla världens Service Truckar mest personliga truckar Utbildning

7 uppdraget Evolutionerande design and teknik Klassledande ergonomi Klassledande prestanda Klassledande säkerhet Klassledande kvalitet Klassledande total produktivitet Klassledande personanpassning

8 uppdraget Att konstruera ett flertal modeller för att möta samtliga önskemål från kunder och förare. Använda Atlet s unika modul koncept. 5 separata modeller 8 olika kapaciteter för alla behov Brett utbud: Kapaciteter från 1,2 2,5 ton Lyfthöjder från 3,2 12,1 meter

9 Modellerna ULS UND UMS UHD UHX NYA ATLET TERGO

10 Klassledande Effektivitet Prestanda Vridstyvt högprestanda chassi med låg tyngdpunkt Masttilt system Fullt dämpad skjutrörelse Soft stop vid slutet av full lyfthöjd Simultan användning av 3 hydrauliska funktioner Ny dämpning av mast Minskad ljudnivå och vibration. Marknadsledande prestanda: Max körhastighet Max lyfthastighet 14,5km/h 0,80m/sec NYA ATLET TERGO

11 Klassledande Effektivitet Tillgänglighet Unik drivhjulsbana och fälg för längre livslängd Long life hydraulolja för 6% lägre energi förbrukning CAN-technologi för funktionalitet och snabb felsökning Modul system för ökad driftsäkerhet Reducerat antal reservdelar Extremt servicevänlig NYA ATLET TERGO

12 Klassledande Säkerhet 100% YOU ATC 3 truckdator 4 olika Användar ID 350 personliga PIN koder Personliga prestanda inställningar Max hastighet (20-100%) Acceleration (0-100%) Reductions broms (0-100%) Reverserings broms (50-100%) Mjuk hydraulik (0/1) NYA ATLET TERGO

13 Klassledande Säkerhet Ytterligare funktioner S3 med DCC (Dynamic Curve Control) S3-2 Level Assistant System, LAS Active Spin Reduction, ASR Krocksensor Smart Start Vikt indikering +/-25kg (Addera vikter upp till kg) 100% YOU NYA ATLET TERGO

14 Klassledande Ergonomi Evolutionerande design och teknik Multi justerbar förarmiljö Ergonomiskt instegshandtag Låg instegshöjd, 390mm Justerbart golv i höjd, elektrisk, 70mm Justerbart höger armstöd, 55mm höjd Justerbart höger armstöd, 60mm längd ProVision för maximal sikt NYA ATLET TERGO

15 Ergonomi Klassledande Evolutionerande design och teknik Multi justerbar förarstol Längd Fjädring Ryggstöd vinkel Svankstöd, justerbart Tiltande ryggstöd (18 grader) Unikt avsmalnande Ergo ryggstöd Konvext nackstöd (tillval)

16 Tergo Projektet

17 Därför uppfann vi miniratten! Fakta Rapport från TFK 1993:6 Vänster arm roterar ratten under 74% av körtiden Ratten byter riktning höger/vänster 2000 ggr/ timma 74% TFK 1993: Slutsats 1. Belastning på skuldran, studerad genom mätning av vänster deltoideus muskel, var betydligt högre under arbete i en konventionell sidsittande skjutstativtruck än vid arbete i Tergo II. Detta är utan tvekan en effekt av att den traditionella ratten är ersatt av miniratten. NYA ATLET TERGO

18 Ergonomi Klassledande Evolutionerande design och teknik Perfekt förarmiljö Miniratt Flytande armstöd Justerbar i längd, 90mm Justerbar i höjd, 80mm NYA ATLET TERGO

19 Ergonomi Klassledande Evolutionerande design och teknik Bevisat ännu en gång Resultatet visade att Atlet Tergo har en mer ergonomisk arbetsställning än truckar från andra tillverkare. De ergonomiska aspekter som noterades var en mer symmetrisk arbetsställning för rygg och huvud, vilket minskar belastningen på axlar och nacke. Detaljer i designen som bidrog till detta var det avsmalnande tiltbara ryggstödet, förekomsten av vänster armstöd, rattens placering och det justerbara golvet. Anna-Lisa Osvalder Professor in Human Machine Systems Chalmers University of Technology

20 Ergonomi Klassledande Evolutionerande design och teknik Perfekt förarmiljö Midiratt Justerbar i längd, 75 mm Justerbar i höjd, 120 mm Justerbar i vinkel, % YOU NYA ATLET TERGO

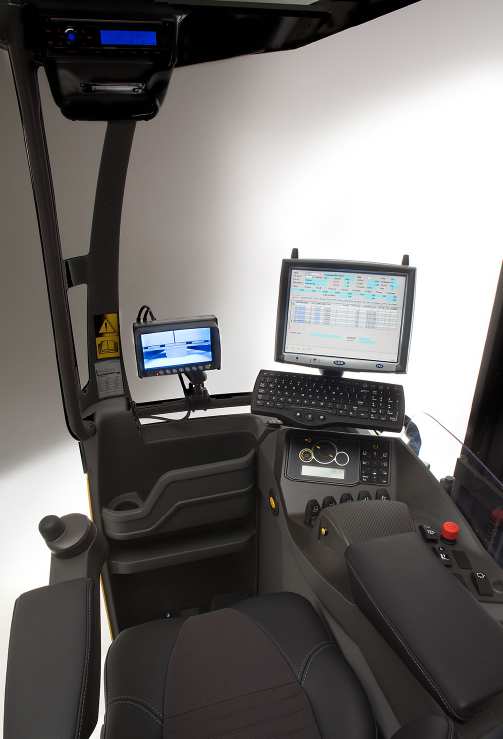

21 Ergonomi Klassledande Evolutionerande design och teknik Klassledande arbetsmiljö Pappersfack Mugghållare Förvaringsutrymme Equipment Bar för tillbehör Instegshandtag även för tillbehör Olika RAM fästen 12V DC uttag

22 Ergonomi Klassledande Evolutionerande design och teknik Helkroppsvibrationer reducerade med 25% (UMS160 jämfört med tidigare UNS160) Klassledande låga ljudnivåer Ljudnivåer enligt VDI: Atlet ULS/UND 58 db(a) Atlet UMS/UHD/UHX 61 db(a) Konkurrent A 66 db(a) Konkurrent B 68 db(a) Konkurrent C 70 db(a) (3 db(a) ökning motsvarar dubbel upplevd ljudnivå)

23 Klassledande Ergonomi Evolutionerande design och teknik Helkroppsvibrationer reducerade med 25% (UMS160 jämfört med tidigare UNS160) Klassledande låga ljudnivåer Ljudnivåer enligt VDI: Atlet ULS/UND 58 db(a) Atlet UMS/UHD/UHX 61 db(a) BT RRE 66 db(a) Jungheinrich ETV 1xx 68 db(a) Jungheinrich ETV 3xx 70 db(a) Still FM X db(a) (3 db(a) ökning motsvarar dubbel upplevd ljudnivå) 100% YOU

24 Ergonomi Klassledande Evolutionerande design och teknik Nya unika Ergologic II Perfekt anpassad för alla händer Designad för totalt 7 funktioner

25 Klassledande Ergonomi Evolutionerande design och teknik Ny frysrumshytt UMS-UHD-UHX Frysrumshytt Tilltalande modern design Utmärkt sikt runt om och upp Rymlig åt alla håll Effektiv värme och ventilation Tyst 100% YOU 100% YOU

26 Klassledande Ergonomi Evolutionerande design och teknik New Cold store cabin Launch UMS-UHD-UHX Cold store cabin 1:st June 2011 UND Cold store cabin in December % YOU 100% YOU

27 Klassledande Ergonomi Evolutionerande design och teknik Perfekt ergonomi vad innebär det? Bättre ork hela dagen Mindre risk för fel Färre belastningsskador Mindre sjukfrånvaro Ökad produktivitet Ökad trivsel och produktivitet Bättre lönsamhet NYA ATLET TERGO

28 Vinster för miljön

29 Atlet s ståndpunkt Den klart största möjligheten att reducera påverkan på miljön är relaterade till själva brukandet av trucken, service och underhåll.

30 Vårt gröna arbete Förarbeteende: 50% i energiförbrukning mellan olika förare. Atlet personliga inställningar för truckens prestanda, förarträning. Layout och körcykel: Atlet s simuleringsverktyg ALA2000, A-B-C placerings strategi, Printer/våg till en optimal placering i lagret, Har visat sig kunna reducera energiförbrukningen med upp till 20%. Truckens egenskaper: Kontinuerliga förbättringar av truckars verkningsgrad och att effektivisera i laddnings-processen har också stor inverkan på energiförbrukningen.

31 Vårt gröna arbete Service: Reduktion av resor för truckunderhåll. First-Time-Fix-Rate (FTFR), dvs procenten av alla service besök som åtgärdas utan återbesök. Allt sedan Atlet började med trucktillverkning, har vi strävat till att maximera FTFR genom standardisering av delar och komponenter, och vi har en nivå på ca 95% i snitt. Jämfört med ett snitt av FTFR på 65% som inte är ovanligt i branchen, Reduktion av CO2 utsläpp med ca 30%.

32 Vårt gröna arbete Atlet är den enda trucktillverkaren idag som använder en ny typ av högprestanda hydraulolja. Nya serien Olje volym för 3000 timmar 40 liter 66% minskad olje förbrukning Hydrauloljan reducerar även energiförbrukningen med 6% Förra serien Olje volym för 3000 timmar 120 liter 100% YOU NYA ATLET TERGO

33 Summering Full bredd Skjutstativtruckar för alla Viktiga förbättringar Modern attraktiv design Prestanda Lyftkapacitet på höjd Säkerhetsfunktioner Ljudnivåer Helkroppvibrationer Låga ägarkostnader (TCO) Ergonomi Kvalitet och interiör design Klassledande produktivitet Klassledande personanpassning NYA ATLET TERGO

34 Atlet Tergo : Den enda trucken som är
