1 EXTRAVAGANZA I BADRUMMET

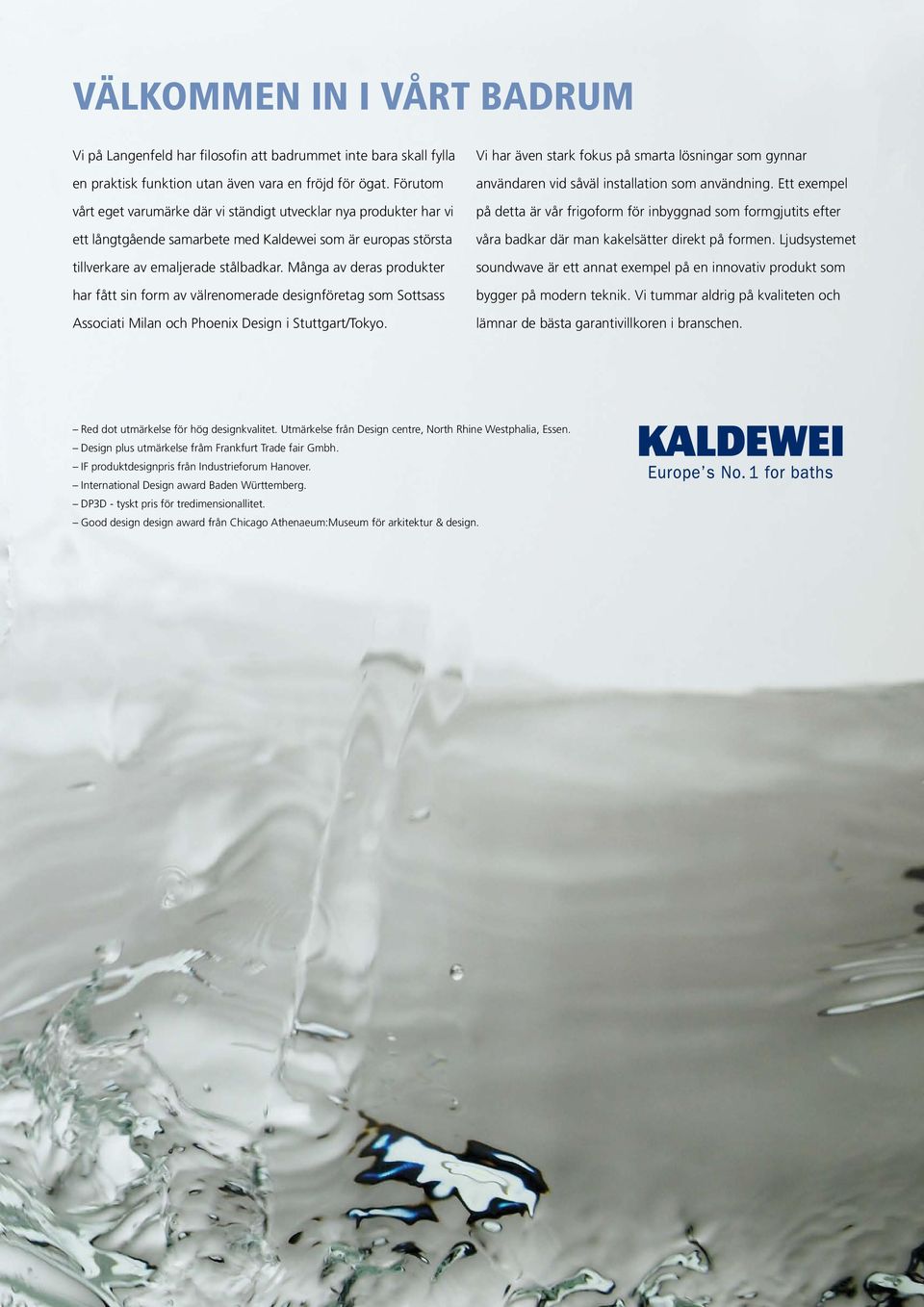

2 VÄLKOMMEN IN I VÅRT BADRUM Vi på Langenfeld har filosofin att badrummet inte bara skall fylla en praktisk funktion utan även vara en fröjd för ögat. Förutom vårt eget varumärke där vi ständigt utvecklar nya produkter har vi ett långtgående samarbete med Kaldewei som är europas största tillverkare av emaljerade stålbadkar. Många av deras produkter har fått sin form av välrenomerade designföretag som Sottsass Associati Milan och Phoenix Design i Stuttgart/Tokyo. Vi har även stark fokus på smarta lösningar som gynnar användaren vid såväl installation som användning. Ett exempel på detta är vår frigoform för inbyggnad som formgjutits efter våra badkar där man kakelsätter direkt på formen. Ljudsystemet soundwave är ett annat exempel på en innovativ produkt som bygger på modern teknik. Vi tummar aldrig på kvaliteten och lämnar de bästa garantivillkoren i branschen. Red dot utmärkelse för hög designkvalitet. Utmärkelse från Design centre, North Rhine Westphalia, Essen. Design plus utmärkelse fråm Frankfurt Trade fair Gmbh. IF produktdesignpris från Industrieforum Hanover. International Design award Baden Württemberg. DP3D - tyskt pris för tredimensionallitet. Good design design award från Chicago Athenaeum:Museum för arkitektur & design.

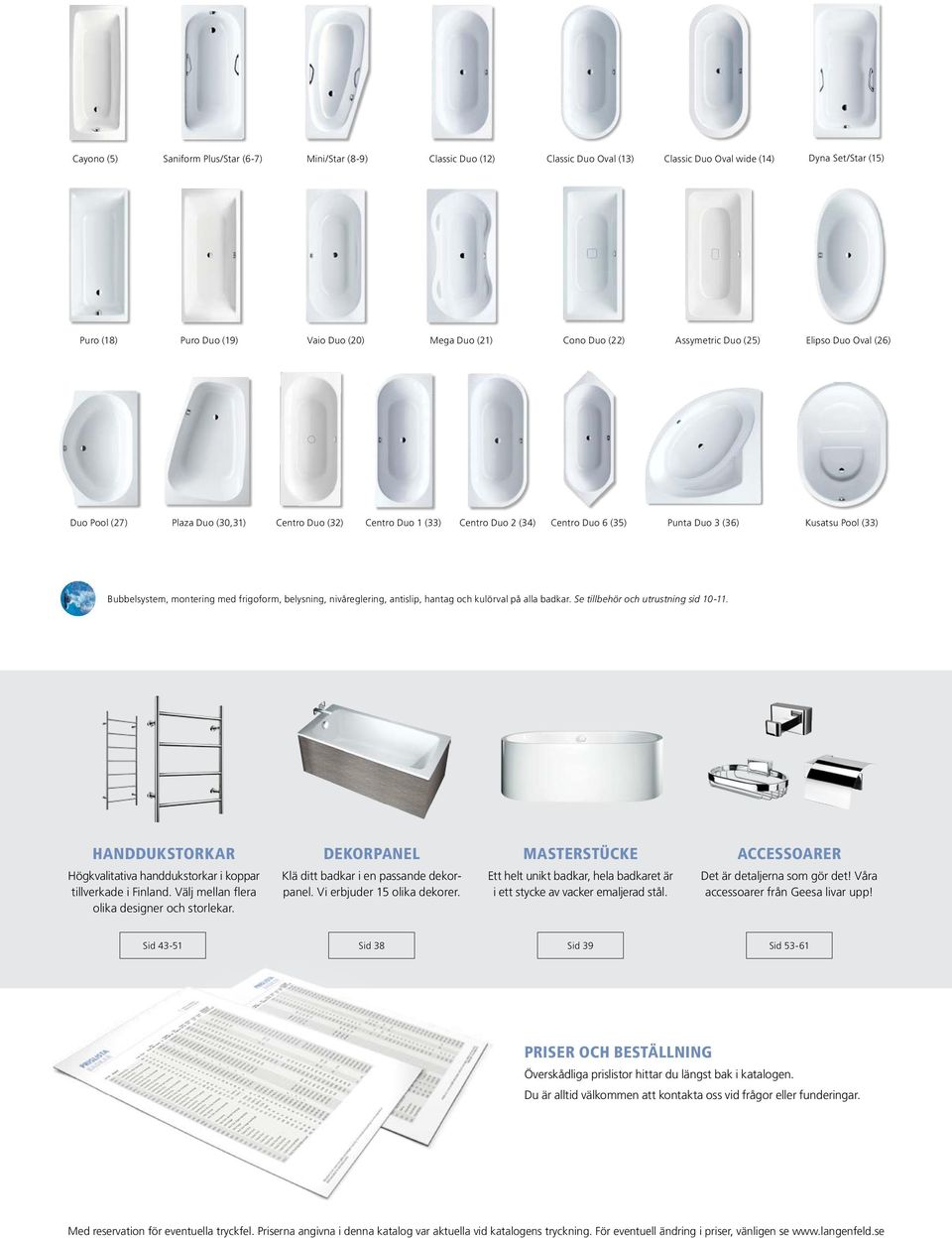

3 Cayono (5) Saniform Plus/Star (6-7) Mini/Star (8-9) Classic Duo (12) Classic Duo Oval (13) Classic Duo Oval wide (14) Dyna Set/Star (15) Puro (18) Puro Duo (19) Vaio Duo (20) Mega Duo (21) Cono Duo (22) Assymetric Duo (25) Elipso Duo Oval (26) Duo Pool (27) Plaza Duo (30,31) Centro Duo (32) Centro Duo 1 (33) Centro Duo 2 (34) Centro Duo 6 (35) Punta Duo 3 (36) Kusatsu Pool (33) Bubbelsystem, montering med frigoform, belysning, nivåreglering, antislip, hantag och kulörval på alla badkar. Se tillbehör och utrustning sid HANDDUKSTORKAR Högkvalitativa handdukstorkar i koppar tillverkade i Finland. Välj mellan flera olika designer och storlekar. DEKORPANEL Klä ditt badkar i en passande dekorpanel. Vi erbjuder 15 olika dekorer. MASTERSTÜCKE Ett helt unikt badkar, hela badkaret är i ett stycke av vacker emaljerad stål. ACCESSOARER Det är detaljerna som gör det! Våra accessoarer från Geesa livar upp! Sid Sid 38 Sid 39 Sid PRISER OCH BESTÄLLNING Överskådliga prislistor hittar du längst bak i katalogen. Du är alltid välkommen att kontakta oss vid frågor eller funderingar. Med reservation för eventuella tryckfel. Priserna angivna i denna katalog var aktuella vid katalogens tryckning. För eventuell ändring i priser, vänligen se

4 BADKAR BADKAR ADVANTAGE Det är inte alltid helt lätt att hitta rätt badkar för just dina behov. Det kan t.ex. vara begränsningar i utrymme eller övrig badrumsinredning som styr. Våra badkar är indelade i tre olika kategorier: Advantage Klassiska former och funktionalitet. Badkar i storlekar från 140 cm. Ambiente Mellanklassen där utbudet är stort. Avantgarde Designklassen med unika och personliga badkarsformer. Samtliga badkar är tillverkade i 3,5 mm emaljerat stål, har 30 års garanti och är gjorda för inbyggnad/inkakling. Vissa modeller finns med frontlösning som tillval, vilket framgår på respektive produktsida. Badkar med ändelsen "-star" innebär att det är förborrat för montering av handtag. 4

5 BADKAR ADVANTAGE 5 5

6

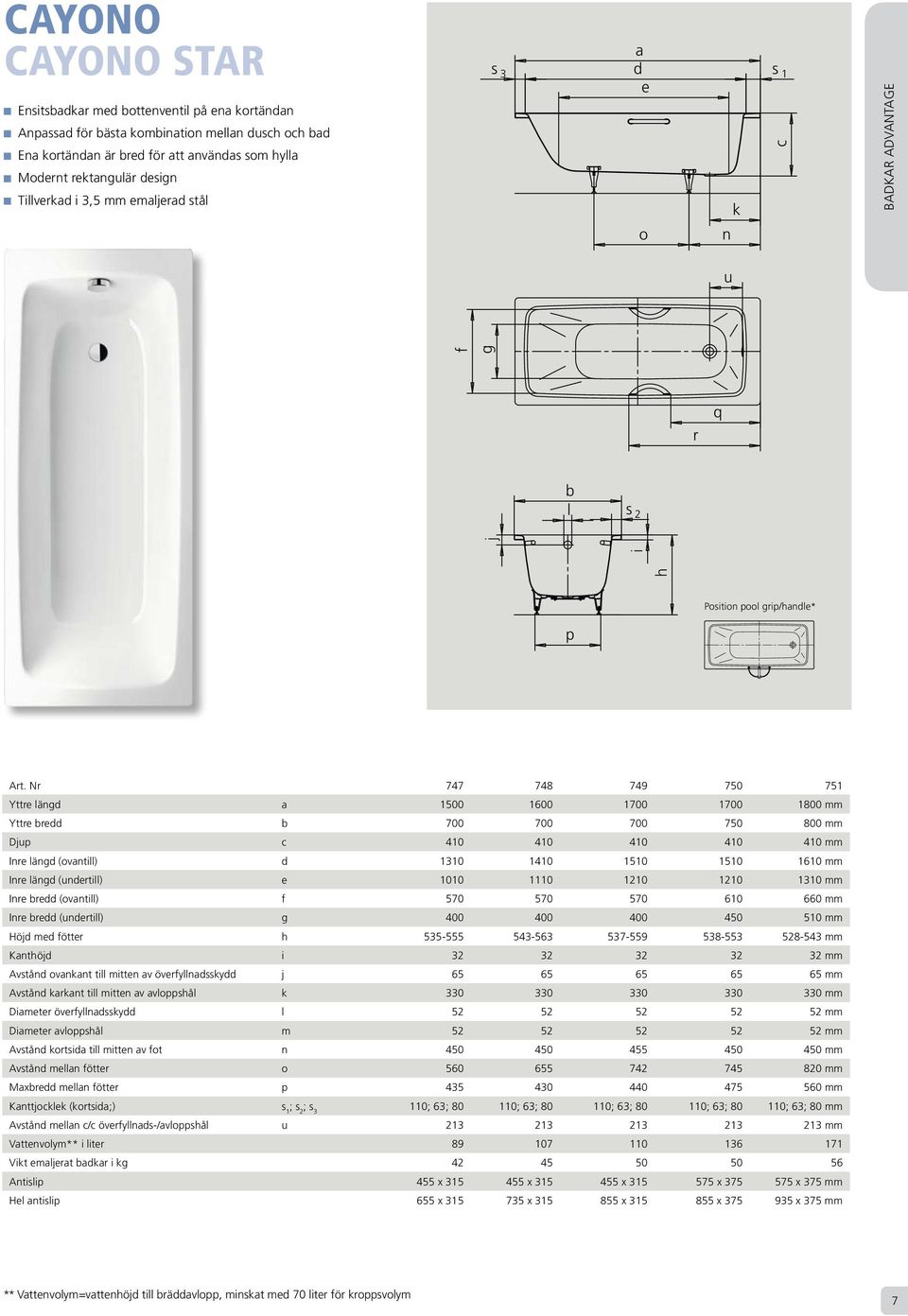

7 CAYONO CAYONO STAR Ensitsbadkar med bottenventil på ena kortändan Anpassad för bästa kombination mellan dusch och bad Ena kortändan är bred för att användas som hylla Modernt rektangulär design Tillverkad i 3,5 mm emaljerad stål 3 s 3 a d e o k n u 1 s 1 c c f g BADKAR ADVANTAGE f g r q b l s 2 h i j Position pool grip/handle* p Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;) s 1 ; s 2 ; s 3 110; 63; ; 63; ; 63; ; 63; ; 63; 80 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip 455 x x x x x 375 mm Hel antislip 655 x x x x x 375 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym 7 7

8 BADKAR ADVANTAGE SANIFORM PLUS SANIFORM PLUS STAR Ensitsbadkar med bräddavlopp i fotänden Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål Handtag finns som tillval Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f 1 ; f 2 550; ; ; ; ; ; ; ; ; 640 mm Inre bredd (undertill) g 1 ; g 2 390; ; ; ; ; ; ; ; ; 450 mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av bräddavlopp j mm Avstånd karkant till mitten av överfyllnadsskydd k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Avstånd karkant (kortsida) till början av handtag q /510 /538 /580 /643 /643 /580 /643 /643 /735 mm Avstånd karkant (kortsida) till slut av handtag r /788 /816 /858 /921 /921 /858 /921 /921 /1013 mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 70; 75 70; 75 70; 75 70; 75 85; 90 70; 75 70; 75 60; 55 70; 75 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt på det emaljerade karet i kg Antislip ø 288 ø 288 ø 288 ø 288 ø 288 ø 288 ø 288 ø 288 ø 288 mm Hel antislip 600 x x x x x x x x x 300 mm 8 ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

9 SANIFORM PLUS SANIFORM PLUS STAR Ensitsbadkar med bräddavlopp i fotänden Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål Handtag finns som tillval BADKAR ADVANTAGE Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f1; f2 620; ; 590 mm Inre bredd (undertill) G1; G2 280; ; 280 mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av bräddavlopp j mm Avstånd karkant till mitten av överfyllnadsskydd k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Avstånd karkant (kortsida) till början av handtag q 484,5 584,5 mm Avstånd karkant (kortsida) till slut av handtag r 758,5 858,5 mm Kanttjocklek (kortsida;långsida) s1; s2 80; 85 80; 85 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt på det emaljerade karet i kg mm Antislip ø 288 ø 288 mm Hel antislip 600 x x 220 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym 9 9

10 BADKAR ADVANTAGE MINI vänster MINI STAR vänster Platsbesparande form idealiskt för små badrum Ensitsbadkar med bräddavlopp på långsida Sparsam vattenförbrukning tack vare sina inre form Tillverkad i 3,5 mm emaljerad stål Handtag finns som tillval Art. Nr Yttre längd a mm Yttre bredd b; b 2 700; ; 500 mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av överfyllnadsskydd k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Avstånd karkant (kortsida) till början av handtag (Mod. 837/833) q mm Avstånd karkant (kortsida) till slut av handtag (Mod. 837/833) r mm Kanttjocklek (kortsida;långsida;vid bräddavlopp) s 1 ; s 2 ; s 3 100; 48; ; 60; 70 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Avstånd karkant till motten av överfyllnadshål v mm Längd avsmalnad sida v mm Avstånd väggsida till mitten av avloppshål w mm Vattenvolym** i liter Vikt på det emaljerade karet i kg Antislip ø 288 ø 288 mm Hel Antsislip 600 x x 220 mm 10 ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

11 MINI höger MINI STAR höger Platsbesparande form idealiskt för små badrum Ensitsbadkar med bräddavlopp på långsida Sparsam vattenförbrukning tack vare sina inre form Tillverkad i 3,5 mm emaljerad stål Handtag finns som tillval BADKAR ADVANTAGE Art. Nr Yttre längd a mm Yttre bredd b; b 2 700; ; 500 mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av överfyllnadsskydd k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Avstånd karkant (kortsida) till början av handtag (Mod. 835/831) q mm Avstånd karkant (kortsida) till slut av handtag (Mod. 835/831) r mm Kanttjocklek (kortsida;långsida;vid bräddavlopp) s 1 ; s 2 ; s 3 100; 48; ; 60; 70 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Avstånd karkant till motten av överfyllnadshål v mm Längd avsmalnad sida v mm Avstånd väggsida till mitten av avloppshål w mm Vattenvolym** i liter Vikt på det emaljerade karet i kg Antislip ø 288 ø 288 mm Hel Antislip 600 x x 220 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym 11 1

12 BADKAR ADVANTAGE VÄLJ TILLBEHÖR SOM GÖR DITT BAD TILL VARJE DAGS HÖJDPUNKT BUBBELSYSTEM MASSAGE OCH AVKOPPLING LÅNGT IN UNDER SKINNET I dagens snabba värld är ett avkopplande bubbelbad mer välbehövligt än någonsin. Här kan du glömma dina måsten och låta vattnet stimulera alla dina sinnen. Intensiteten av bubblorna sträcker sig från skonsam stimulering till kraftfull massage, och du ställer enkelt in ditt individuella program. 12 Kontakta närmaste återförsäljare för mer information om vårt omfattande anpassningsbara bubbelsystem.

13 Bubbelsystem Våra badkar går att få med ett unikt bubbelsystem som kallas för Turbo Whirl. I stället för rördragningar där vattnet cirkulerar så vakom varje munstycke. Det ger en optimal hygien där du slipper tillsätta desinfektionsmedel. Det finns även i utförande med olika luft/vatten-blandningar, roterande strålar och champagne-effekt. Se separat folder om bubbelsystem för mer information. Sound Wave Kaldewei har tillsammans med Bose utvecklad en annorlunda högtalare för badkar. Högtalarna installeras mot badkaret och ger ett mycket häftigt ljud oavsett om badkaret är vattenfyllt eller inte. Högtalarna kan användas från vilken Bluetooth enhet som helst. Gå in på Langenfeld.se och klicka dig fram till Sound Wave för att läsa mer och se video. Belysning En riktig stämningshöjare är undervattensbelysning i badkaret. Belysningen bygger på LED-teknik vilket gör att du kan få ljussken i olika kulörer. Comfort level nivåreglering Vill du maximera ditt baddjup samtidigt som du har möjligheten att reglera vattennivån? Då är Comfort level tillvalet för dig. Det passar för exempelvis barnfamiljen som vill minimera plask. Med Comfort level reglerar du nivån med 50 mm. Finns även med påfyllnadsfunktion och heter då Comfort-Level Plus. Se sidan 49 för mer information om Comfort level. Antislip & Handtag En blandning av kvarts och sand bränns in efter emaljeringen av badkaret och ger ett slitstarkt och säkert halkskydd. Välj mellan hel- och halv Antislip. För bekväm in och utstigning ur badkaret finns också många av våra badkar med handtag som tillval. När produktnamnet har ändelsen -star, innebär det att den levereras med handtag. Badkar i olika kulörer Våra badkar går att få i över tjugo olika kulörer. Det ger dig mängder av möjligheter när du ska inreda badrummet. Med våra innovativa och flexibla lösningar blir badkaret en del av inredningen i kombination med kakel, inredning och färgsättning. Kontakta närmaste åteförsäljare för mer information. VÄLJ KULÖR PÅ BADKARET! Vi reserverar oss för att utbudet av kulörer förändras och att kulören inte stämmer exakt med trycket. Kontakta oss för mer information och färgkoder.

14 CLASSIC DUO BADKAR AMBIENTE Stilren enkelhet och klassisk elegans utmärker detta badkar Bad för två: Identiska kortsidor med avlopp i mitten Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål Art. Nr Yttre längd a mm 1900 mm Yttre bredd b mm 900 mm Djup c mm 430 mm Inre längd (ovantill) d mm 1780 mm Inre längd (undertill) e mm 1330 mm Inre bredd (ovantill) f mm 780 mm Inre bredd (undertill) g mm 650 mm Höjd med fötter h mm mm Kanthöjd i mm 32 mm Avstånd ovankant till mitten av överfyllnadsskydd j mm 70 mm Avstånd karkant till mitten av överfyllnadsskydd k mm 950 mm Diameter överfyllnadsskydd l mm 52 mm Diameter avloppshål m mm 52 mm Avstånd kortsida till mitten av fot n mm 630 mm Avstånd mellan fötter o mm 640 mm Maxbredd mellan fötter p mm 650 mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 60; 60 60; 60 60; 60 60; 60 60; 60 mm 60; 60 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm 380 mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip ø 288 ø 288 ø 435 ø 435 ø 435 mm ø 435 mm Hel antislip 850 x x x x x x 406 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

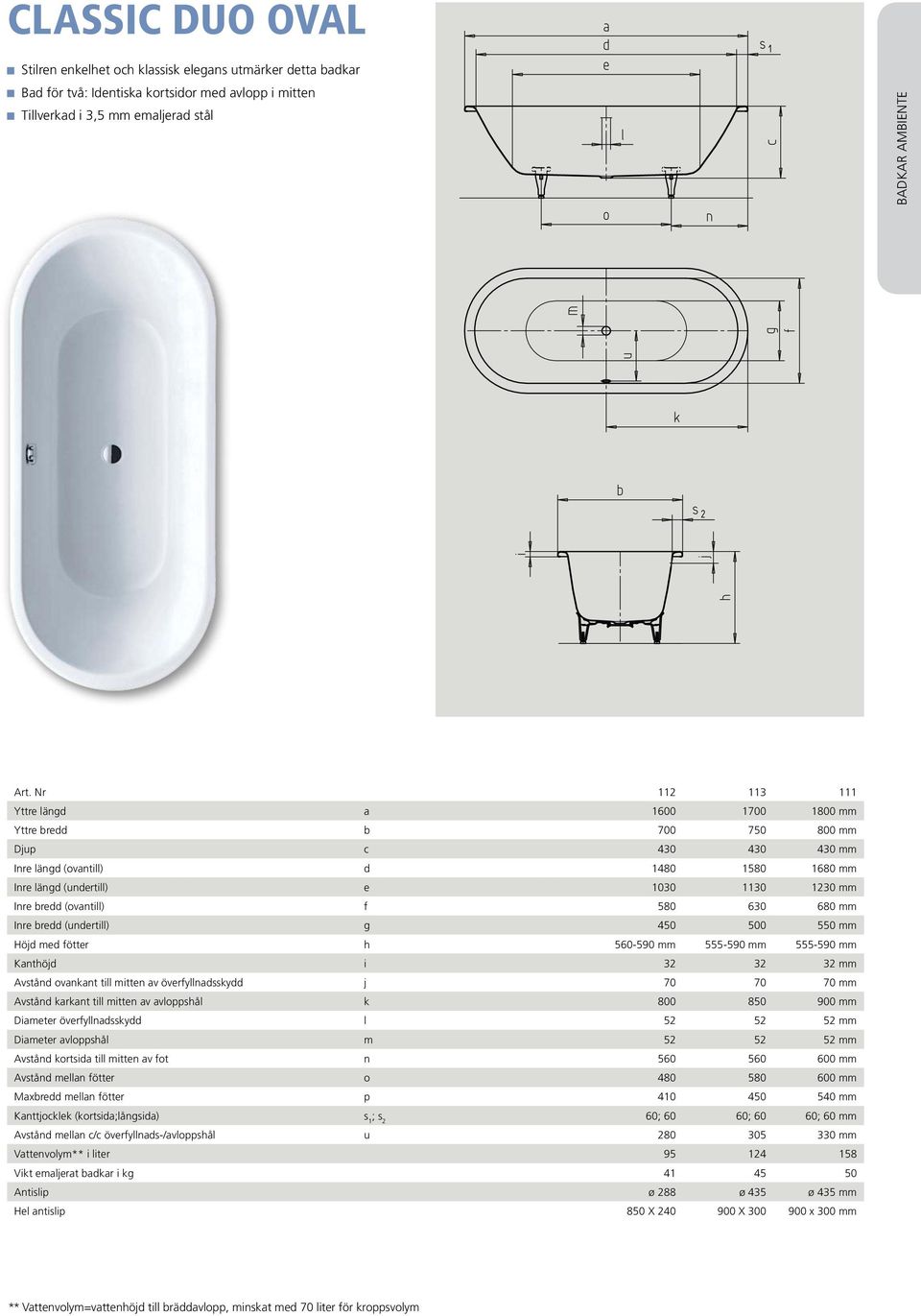

15 CLASSIC DUO OVAL Stilren enkelhet och klassisk elegans utmärker detta badkar Bad för två: Identiska kortsidor med avlopp i mitten Tillverkad i 3,5 mm emaljerad stål BADKAR AMBIENTE Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm mm mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 60; 60 60; 60 60; 60 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip ø 288 ø 435 ø 435 mm Hel antislip 850 X X x 300 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

16 BADKAR AMBIENTE CLASSIC DUO OVAL WIDE CLASSIC DUO OVAL WIDE MED PANEL Generöst tilltagen kant ger goda möjligheter för sargmonterad blandare Tillverkad i 3,5 mm emaljerad stål, panel i glasfiber Bad för två: Identiska kortsidor med avlopp i mitten Panellösning i ett stycke som möjliggör placering mitt i rummet Art. Nr Yttre längd a mm Yttre längd (undertill) a mm Yttre bredd b mm Yttre bredd (undertill) b mm Djup c mm Totalhöjd med panellösning c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 110; ; 110 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip ø 288 ø 288 mm Hel antislip 850 x x 240 mm

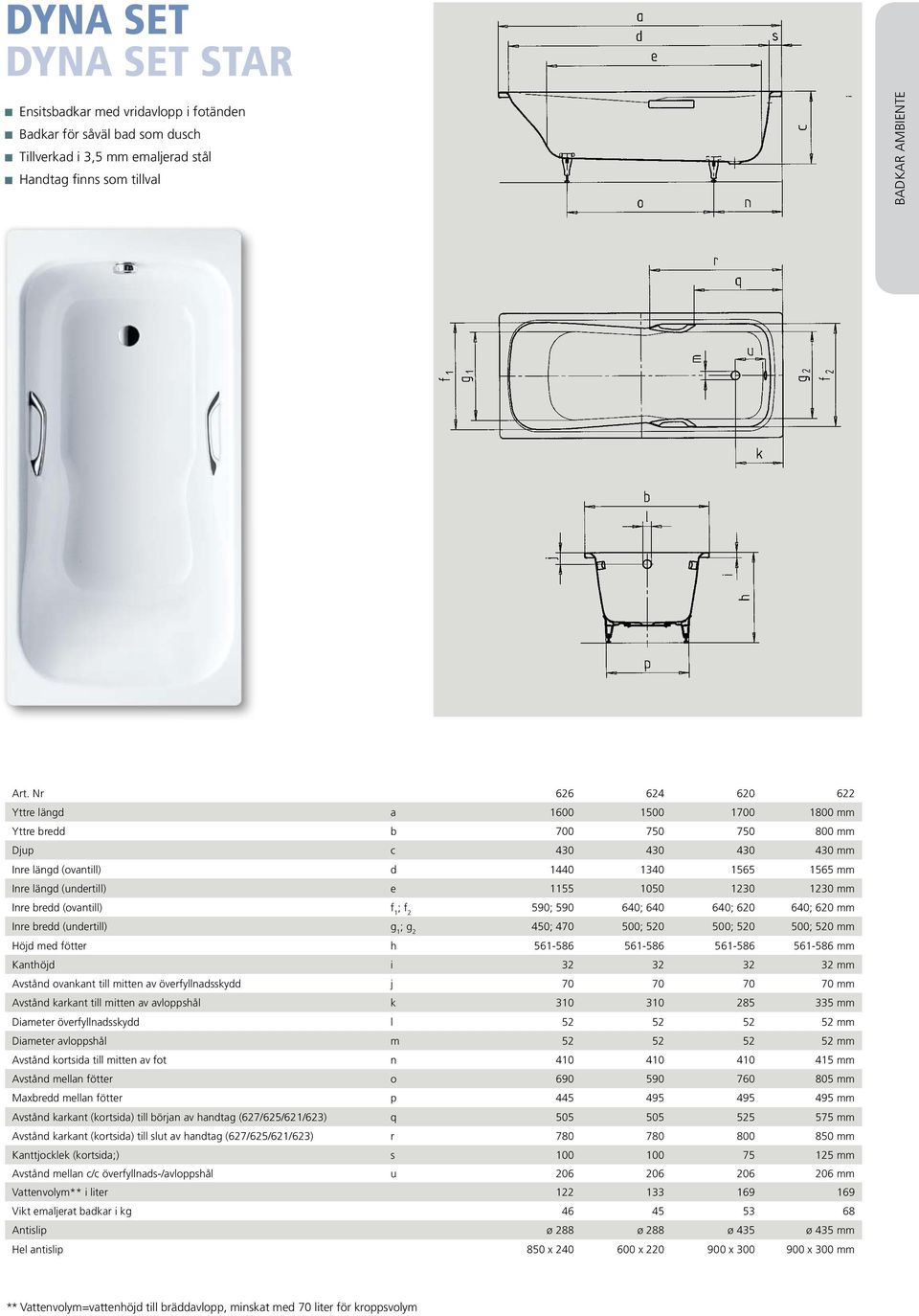

17 DYNA SET DYNA SET STAR Ensitsbadkar med vridavlopp i fotänden Badkar för såväl bad som dusch Tillverkad i 3,5 mm emaljerad stål Handtag finns som tillval BADKAR AMBIENTE Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f 1 ; f 2 590; ; ; ; 620 mm Inre bredd (undertill) g 1 ; g 2 450; ; ; ; 520 mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Avstånd karkant (kortsida) till början av handtag (627/625/621/623) q mm Avstånd karkant (kortsida) till slut av handtag (627/625/621/623) r mm Kanttjocklek (kortsida;) s mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip ø 288 ø 288 ø 435 ø 435 mm Hel antislip 850 x x x x 300 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

18 BADKAR ADVANTAGE 18

19 BADKAR ADVANTAGE 19 1

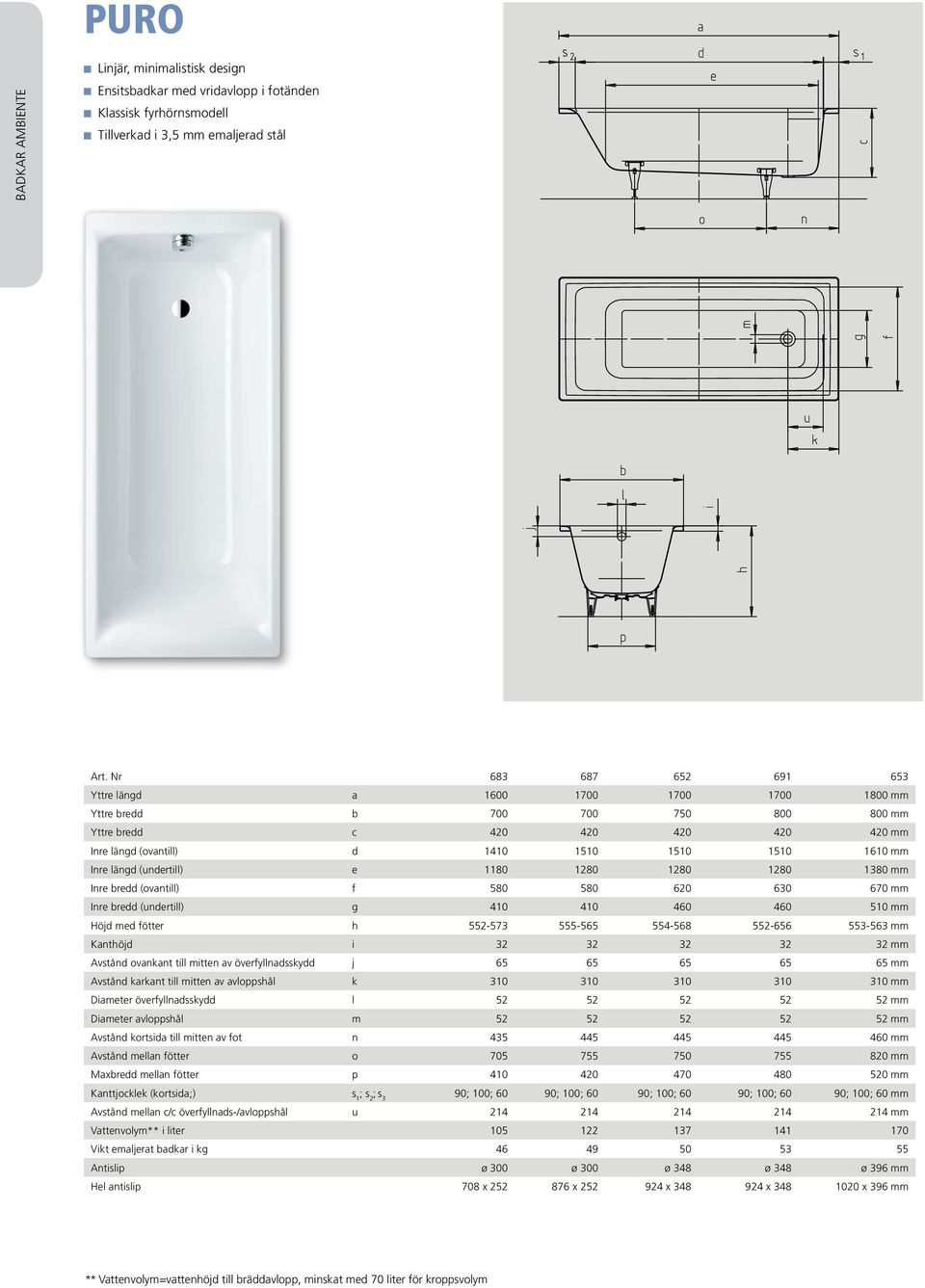

20 BADKAR AMBIENTE PURO Linjär, minimalistisk design Ensitsbadkar med vridavlopp i fotänden Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål s 2 a d e s 1 c j o n g f m i a u k s 2 d e s 1 b l h c j o n p g f m Art. Nr Yttre längd a mm Yttre bredd b mm u Yttre bredd c mm Inre längd (ovantill) d mm k Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;) s 1 ; s 2 ; s 3 90; 100; 60 90; 100; 60 90; 100; 60 90; 100; 60 90; 100; 60 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip ø 300 ø 300 ø 348 ø 348 ø 396 mm Hel antislip 708 x x x x x 396 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

21 PURO DUO Linjär, minimalistisk design Tvåsitsbadkar med bottenventil i mitten Favorit bland inredare Tillverkad i 3,5 mm emaljerad stål a d s 1 e l o n r q c BADKAR AMBIENTE a m b d s 1 e u f g i l c k o i r b n g q s 2 j p h Position pool grip/handle p f u Position Pool-Griff Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;) s 1 ; s 2 ; s 3 100; ; ; 60 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip 348 x x x 348 mm Hel antislip 876 x x x 396 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

22 VAIO DUO BADKAR AMBIENTE Bad för två: Identiska kortsidor med avlopp i mitten Med integrerade armstöd Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål Art. Nr 950 Yttre längd a 1800 mm Yttre bredd b 800 mm Djup c 430 mm Inre längd (ovantill) d 1680 mm Inre längd (undertill) e 1248 mm Inre bredd (ovantill) f 1 ; f 2 680; 555 mm Inre bredd (undertill) g 343 mm Höjd med fötter h mm Kanthöjd i 32 mm Avstånd ovankant till mitten av överfyllnadsskydd j 70 mm Avstånd karkant till mitten av avloppshål k 900 mm Diameter överfyllnadsskydd l 52 mm Diameter avloppshål m 52 mm Avstånd kortsida till mitten av fot n 600 mm Avstånd mellan fötter o 600 mm Maxbredd mellan fötter p 455 mm Kanttjocklek (kortsida) s 60 mm Avstånd mellan c/c överfyllnads-/avloppshål u 332 mm Armstödsdjup v 180 mm Vattenvolym** i liter 155 Vikt emaljerat badkar i kg 54 Antislip ø 435 mm Hel antislip 900 x 300 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

23 MEGA DUO Bad för två: Identiska kortsidor med avlopp i mitten Armstöd vid bägge kortsidor för ultimat badkomfort Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål BADKAR AVANTGARDE Art. Nr 180 Yttre längd a 1800 mm Yttre bredd b 900 mm Djup c 450 mm Inre längd (ovantill) d 1680 mm Inre längd (undertill) e 1290 mm Inre bredd (ovantill) f 1 ; f 2 780; 640 mm Inre bredd (undertill) g 360 mm Höjd med fötter h mm Kanthöjd i 50 mm Avstånd ovankant till mitten av överfyllnadsskydd j 70 mm Avstånd karkant till mitten av avloppshål k 900 mm Diameter överfyllnadsskydd l 52 mm Diameter avloppshål m 52 mm Avstånd kortsida till mitten av fot n 490 mm Avstånd mellan fötter o 820 mm Maxbredd mellan fötter p 480 mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 ; s 3 60; 60; 130 mm Avstånd mellan c/c överfyllnads-/avloppshål u 310 mm Armstödsdjup v 140 mm Vattenvolym** i liter 186 Vikt emaljerat badkar i kg 60 Antislip ø 435 mm Hel antislip 900 x 300 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

24 CONODUO BADKAR AVANTGARDE Linjär, minimalistisk design Även avloppsvred samt avloppslock är emaljerat vilket ger ett stilrent intryck Bad för två med Identiska kortsidor och avlopp i mitten Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 80; 80 80; 80 80; ; 100 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip 356 x x x x 500 mm Hel antislip 788 x x x x 500 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

25 CONODUO MED PANEL Linjär, minimalistisk design Även avloppsvred samt avloppslock är emaljerat vilket ger ett väldigt stilrent intryck Bad för två: Identiska kortsidor med avlopp i mitten Klassisk fyrhörnsmodell Tillverkad i 3,5 mm emaljerad stål, panel tillverkad i glasfiber Panellösning i ett stycke som möjliggör placering mitt i rummet Tillmötesgår de högst ställda kraven på vacker design BADKAR AVANTGARDE Art. Nr Yttre längd a mm Yttre längd (undertill) a mm Yttre bredd b mm Yttre bredd (undertill) b mm Djup c mm Totalhöjd med panellösning c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 80; 80 80; ; 100 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip 404 x x x 500 mm Hel antislip 884 x x x 500 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

26 BADKAR AVANTGARDE

27 j ASYMMETRIC DUO d e s 1 Linjär design populär på hotell världen över tvåsits badkar Ena långsidan är bred för att användas som hylla för te x champagneglas, flaskor och ljus Den breda sidan ger även möjlighet att integrera badkarsblandare på ett snyggt sätt o l n c BADKAR AVANTGARDE Locket på bottenventilen och vredet är emaljerade mycket stilrent Tillverkad i 3,5 mm emaljerad stål m g f i r q ASYMMETRIC DUO s 1 u s 2 b y k l c i b s 2 y n p h Position pool grip/handle p g f Art. Nr Yttre längd a mm Yttre bredd b mm Djup c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f mm Inre bredd (undertill) g mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 65; 62 65; 62 65; 62 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Bredd hylla y mm Vattenvolym** i liter Vikt emaljerat badkar i kg Antislip 348 x x x 396 mm Hel antislip 740 x x x 348 mm ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym

28 c BADKAR AVANTGARDE ELIPSO DUO OVAL ELIPSO DUO OVAL MED PANEL Vackert och bekvämt badkar med gott om utrymme Vacker eliptisk ytterform Bad för två: Identiska kortsidor med avlopp i mitten Tillverkad i 3,5 mm emaljerad stål, panel i glasfiber Panellösning i ett stycke som möjliggör placering mitt i rummet a b a 1 b 1 Art. Nr Yttre längd a mm Yttre längd (undertill) a mm Yttre bredd b mm Yttre bredd (undertill) b mm Djup c mm Totalhöjd med panellösning c mm Inre längd (ovantill) d mm Inre längd (undertill) e mm Inre bredd (ovantill) f 1 ; f 2 860; ; 610 mm Inre bredd (undertill) g 1 ; g 2 585; ; 520 mm Höjd med fötter h mm Kanthöjd i mm Avstånd ovankant till mitten av överfyllnadsskydd j mm Avstånd karkant till mitten av avloppshål k mm Diameter överfyllnadsskydd l mm Diameter avloppshål m mm Avstånd kortsida till mitten av fot n mm Avstånd mellan fötter o mm Maxbredd mellan fötter p mm Kanttjocklek (kortsida;långsida) s 1 ; s 2 120; ; 65 mm Avstånd mellan c/c överfyllnads-/avloppshål u mm Vattenvolym** i liter Vikt emaljerat badkar i kg 55 Antislip ø 587 ø 587 mm Hel antislip 900 x x 546 ** Vattenvolym=vattenhöjd till bräddavlopp, minskat med 70 liter för kroppsvolym
