NÖDBELYSNINGS- OCH INFORMATIONSSKYLTAR med extrem briljans och skärpa.

Transkript

1 Svensktillverkad kvalitet och design NÖDBELYSNINGS- OCH INFORMATIONSSKYLTAR med extrem briljans och skärpa. Produktkatalog

2 2 Ledocircle - driftsäker - stilren design - låga driftskostnader LEDOLIGHT SWEDEN AB tillverkning i Sverige Svensktillverkad kvalitet och design Ledolight arbetar aktivt för en bättre miljö. Ledolight Sweden AB från Alingsås grundades 2003 och är sprunget ur en patenterad teknologi. I Alingsås arbetar bolaget med utveckling, tillverkning och marknadsföring av produkter baserade på laserteknik, lysdioder och optik. Ledolight har mottagit design och teknikpris och är idag en av de marknadsledande tillverkarna och utvecklare av energieffektiva nödutrymningsarmaturer i Sverige. Den patenterade teknologin kan även användas som ett substitut till exempelvis neon. Ledolight arbetar efter de klassiska svenska ledorden, kvalitet, funktionalitet och design. Kvalitet genom att samarbeta med de främsta leverantörerna inom bland annat lysdioder, laser, akryl och elektronik. Funktionalitet som ett led i att underlätta vid installation och vid underhåll under produktens livstid. Design ger kunden ett positivt intryck och får Ledolight som företag att sticka ut. Vi är stolta över att detta har belönats med flera utmärkelser. Ledolight vänder sig till belysningsbranschen. Vi stödjer elkonsulter, elinstallatörer och elgrossister i ert arbete att tillhandahålla konkurrenskraftiga lösningar till er kund. Tveka inte att kontakta oss! Vi svarar på alla dina frågor efter bästa förmåga! Ledolight Sweden AB - Svensktillverkad med svensk kvalitet, svensk design i enlighet med EU samt svenska lagar och normer!

3 3 INNEHÅLL Produktgrupperna... 3 Ledosafe - nödutrymningsarmaturer Ledosafe är den nya generationens nödutrymningsarmatur. Svensk approach till kvalitet, funktionalitet och design utgör grunden för produkter som alltid leder vägen ut. Ledogram - informationsskyltar Ledogram är informationsskyltar, där nödvändig information förvandlas till en designresurs. Framtagna för att genom stilren design åstadkomma ett distinkt men diskret intryck. LEDOSAFE... 4 Teknisk specifikation...5 Beställningsnycklar...6 Tillbehör... 7 LEDOSAFE CAP...8 LEDONOMIC Personilga LEDONOMIC LEDOBRIGHT...12 Digital styrning för DALI driftdon...14 Brandskyltar...16 Skylt - Hjärtstartare...16 VARSELSKYLTAR...17 LEDOGRAM...18 Beställningsnycklar...19 LEDOSIGN...20 UTRYMNINGSPLANER...21 Central reservkraft - CPS/UPS...22 Ledosign - kundspecifika produkter Ledosign är produkter utvecklade och tillverkade utifrån kundens specifika design- och applikationsbehov. Vår laserteknologi ger upphov till en stark och jämn ljusåtergivning i en produkt med hög kontrast och möjlighet till detaljer. BATTERIER...23

4 Svensktillverkad kvalitet och design 4 Läsbarhet, briljans och jämn ljusåtergivning Enkel och flexibel montering Stilren design Driftsäker och underhållsfri NÖDUTRYMNINGSARMATURER bättre läsbarhet på avstånd Briljansen ihop med armaturens sobra formgivning innebär en produkt som blir till en arkitektonisk designresurs i vilken miljö den än placeras. I Pictogrammet återfinns Ledosafes patenterade teknologi och lysdioderna som ger upphov till den karakteristiska briljansen och höga läsbarheten. Elenheten är utrustad med sofistikerad elektronik med självtestning och felindikering. Ledosafe tillhandahåller ett komplett sortiment av nödutrymningsarmaturer och tillbehör. Produkten är uppdelad i två enheter, pictogram och elenhet, sammanlänkade genom ett flexibelt monteringssystem som möjliggör enkel installation i tak såväl som på vägg. Ledolight arbetar för att tillhandahålla innovativa kvalitetsprodukter inom nödutrymning och vara ett självklart alternativ när det handlar om att leda vägen ut. Kundanpassad Ledosafe går att erhålla med varierande spänning, t ex för lasarett. Kontakta Ledolight för mer information. Ledosafe tryggt och snyggt.

5 5 Tekniska specifikationer Elenhet Decentraliserad Centraliserad Material Stål / Aluminium Stål / Aluminium Spänning V AC 50-60Hz V AC 50-60Hz Batteri NiMh 4,8V High Temp 1150mAh Centralt Backuptid > 3h Se Specifikation på fabrikat av central enhet Självtest Övervakning Reglering ljusstyrka Indikation genom lysdiod, test av batteri och lysdioder. 1 min/vecka, 1 tim/mån, 3 tim/sjätte månad PUXX-PF: Potentialfri /NC DALI Standard - 100%, reglerbar till 75/50/25% av standardvärde, vid nöddrift 100% Skyddsklass IP40 IP40 Energiförbrukning 1,9W - 5,3W 1,7W - 4,8W Standards EN1838 EN EN62034 EN50171 Indikation genom lysdiod, endast test av lysdioder PUXX-CEN-PF: Potentialfri /NC Standard - 100%, reglerbar till 75/50/25% av standardvärde, vid nöddrift vidhålls nivå satt vid installation EN1838 EN EN62034 EN50171 Montage Tak, vägg och pendel Tak, vägg och pendel Tillbehör Infällningsram, Takpendel, Vinkelfäste och Sabotageskydd Infällningsram, Takpendel, Vinkelfäste och Sabotageskydd KLOSTERKYRKAN I VARNHEM Portabel nödskylt finns för både Ledosafe och Ledonomic. Pictogram A B D C E F Modell A B C D E F 15 m m m m Material 6mm akryl Standards EN 1838 ISO 3864 Spänning 6V Ljus transmission 92% Luminans Grönt - över 10cd/m 2 Ljuskälla Läsavstånd Vitt - över 100cd/m 2 Lysdioder (LEDs) LSS15 4 LEDs LSD15 7 LEDs LSS25 9 LEDs LSD25 14 LEDs LSD35 19 LEDs LSS35 15 LEDs LSD40 19 LEDs LSS40 15 LEDs 15 / 25 / 35 / 40 meter F

6 kvalitet och design 6 Svensktillverkad Beställningsnyckel (Komplett armatur = elenhet + LEDskylt) Hör av dig till oss om du inte hittar de proukter som du söker. Vi tillverkar även specifika produkter utefter dina önskemål. E-nr Benämning Typ.nr ELENHET 15M PU ELENHET 25M PU ELENHET 35M PU ELENHET 40M PU ELENHET 15M - DALI PU15-DALI ELENHET 25M - DALI PU25-DALI ELENHET 35M - DALI PU35-DALI ELENHET 15M - CAP PU15-CAP ELENHET 25M - CAP PU25-CAP ELENHET 15M - POT FRI PU15-PF ELENHET 25M - POT FRI PU25-PF ELENHET 35M - POT FRI PU35-PF ELENHET 15M - CEN-POT FRI PU15-CEN-PF ELENHET 25M - CEN-POT FRI PU25-CEN-PF ELENHET 35M - CEN-POT FRI PU35-CEN-PF ELENHET 40M - CEN-POT-FRI PU40-CEN-PF ELENHET 55M - CEN-POT-FRI PU55-CEN-PF LEDSKYLT 15M PIL VÄNSTER LSS LEDSKYLT 15M PIL NER LSS LEDSKYLT 15M PIL HÖGER LSS LEDSKYLT 15M PIL UPP LSS LEDSKYLT 15M PIL VÄNSTER LSS15-3-R LEDSKYLT 15M PIL NER LSS15-4-R LEDSKYLT 15M PIL HÖGER LSS15-5-R LEDSKYLT 15M PIL UPP LSS15-6-R LEDSKYLT 15M DUBBEL V/H LSD LEDSKYLT 15M DUBBEL NER LSD LEDSKYLT 15M DUBBEL V/H LSD15-3-R LEDSKYLT 15M DUBBEL PIL NER LSD15-4-R LEDSKYLT 15M DUBBEL PIL UPP LSD15-6-R LEDSKYLT 25M PIL VÄNSTER LSS LEDSKYLT 25M PIL NER LSS LEDSKYLT 25M PIL HÖGER LSS LEDSKYLT 25M PIL UPP LSS LEDSKYLT 25M PIL VÄNSTER LSS25-3-R LEDSKYLT 25M PIL NER LSS25-4-R E-nr Benämning Typ.nr LEDSKYLT 25M PIL HÖGER LSS25-5-R LEDSKYLT 25M PIL UPP LSS25-6-R LEDSKYLT 25M DUBBEL V/H LSD LEDSKYLT 25M DUBBEL NER LSD LEDSKYLT 25M DUBBEL V/H LSD25-3-R LEDSKYLT 25M DUBBEL PIL NER LSD25-4-R LEDSKYLT 25M DUBBEL PIL UPP LSD25-6-R LEDSKYLT 35M PIL VÄNSTER LSS LEDSKYLT 35M PIL NER LSS LEDSKYLT 35M PIL HÖGER LSS LEDSKYLT 35M PIL UPP LSS LEDSKYLT 35M PIL VÄNSTER LSS35-3-R LEDSKYLT 35M PIL NER LSS35-4-R LEDSKYLT 35M PIL HÖGER LSS35-5-R LEDSKYLT 35M PIL UPP LSS35-6-R LEDSKYLT 35M DUBBEL V/H * LSD LEDSKYLT 35M DUBBEL PIL NER * LSD LEDSKYLT 35M DUBBEL PIL UPP * LSD LEDSKYLT 35M DUBBEL PIL V/H * LSD35-3-R LEDSKYLT 35M DUBBEL PIL UPP * LSD35-6-R LEDSKYLT 35M DUBBEL PIL NER * LSD35-4-R LEDSKYLT 40M PIL VÄNSTER LSS LEDSKYLT 40M PIL NER LSS LEDSKYLT 40M PIL HÖGER LSS LEDSKYLT 40M PIL UPP LSS LEDSKYLT 40M DUBBEL V/H * LSD LEDSKYLT 40M DUBBEL PIL NER * LSD LEDSKYLT 55M PIL VÄNSTER LSS LEDSKYLT 55M PIL NER LSS LEDSKYLT 55M PIL HÖGER LSS LEDSKYLT 55M PIL UPP LSS LEDSKYLT 55M DUBBEL V/H LSD LEDSKYLT 55M DUBBEL PIL NER LSD55-4 * Ledskylt och Elenhet SKALL beställas samtidigt (1 tim batteribackup)

7 7 Tillbehör Beställningsnyckel E-nr Benämning Typ.nr TAKPENDEL 800MM LL VINKELFÄSTE ELENHET 15M LL VINKELFÄSTE ELENHET 25M LL VINKELFÄSTE ELENHET 35M LL Takpendel Aluminium 800 mm. Passar till alla storlekar. Vinkelfäste flaggmontage Vinkel för flaggmontage passar till Elenhet PU15/25/35 Inbyggnadset innertak Passar till elenhet PU15/25/ INBYGGNADSET INNERTAK 15M LL INBYGGNADSET INNERTAK 25M LL INBYGGNADSET INNERTAK 35M LL SABOTAGE/BOLLSKYDD 15M LL SABOTAGE/BOLLSKYDD 25M LL SABOTAGE/BOLLSKYDD 35M LL BATTERI NIMH 4,8V 1150mAh efter LL BATTERI NIMH 4,8V 1150mAh före LL049 Sabotage/bollskydd För komplett armatur Elenhet + pictogram. PU15/25/35 Extern dörrbladsbelysning Passar alla modeller. För enkel efter montering. PU15/25/35 Batteri NiMH 4,8V 1150 mah för Ledosafe tillverkad efter EXTERN DÖRRBLADSBELYSNING 15/25/35M LSEDB-001 Batteri NiMH 4,8V 1150 mah tillverkad före

8 kvalitet och design 8 Svensktillverkad Kondensatordrift ger driftsäkerhet och lång livslängd Miljövänlig Samma läsbarhet, briljans och ljusåtergivning som Ledosafe Minimala underhållskostnader LEDOSAFE CAP med kondensatordrift NY TEKNIK Briljans och jämn ljusåtergivning ihop med ny kondensatordrift innebär en helt ny miljövänlig produkt med lång livslängd. Genom denna innovativa produktutveckling lanserar Ledolight vår helt nya revolutionerande teknologi på marknaden. Batterierna i den sedan länge populära produkten Ledosafe har nu ersatts med superkondensatorer. Detta ger en mycket snabb uppladdningen och armaturen är snabbt klar för drift. Miljötänk Vi på Ledolight bryr oss om miljön och strävar efter att vår verksamhet ska belasta miljön så lite som möjligt. Vi vill inte förbruka mer energi och arbetsmaterial än nödvändigt och arbetar aktivt för en bättre miljö. Alla produkter från Ledolight är närproducerade. Med vår nya produkt Ledosafe CAP tar vi nu ett nytt stort steg för att utveckla vårt miljöarbete. Genom att ersätta konventionella batterier med inbyggda superkondensatorer sparar vi miljön. Ledosafe CAP- en miljövänlig produkt. Våra superkondensatorer minimerar miljöfarliga ämnen och till skillnad mot batterier så är livlängd mycket längre. Kondensatordriften minskar utsläppen av CO 2. Ledosafe CAP det miljövänliga valet! bright CO2 innovation livslängd kondensatordrift briljans kvalitet Ledosafe work miljö industry ljusåtervinning läsbarhet smart Ledolight pictogram underhållsfritt forskning utveckling elenhet environment nyhet trend CAP teknologi service skyltar

9 9 Ledolight tänker på miljön! Tekniska specifikationer Decentraliserad Supercap acitator PU15-CAP och PU25-CAP 350 farad 2,7V Backuptid > 1h Övriga specar för elenheter och pictogram, se Ledosafe, sid 5. Beställningsnyckel Benämning ELENHET 15M - CAP ELENHET 25M - CAP Typ.nr PU15-CAP PU25-CAP

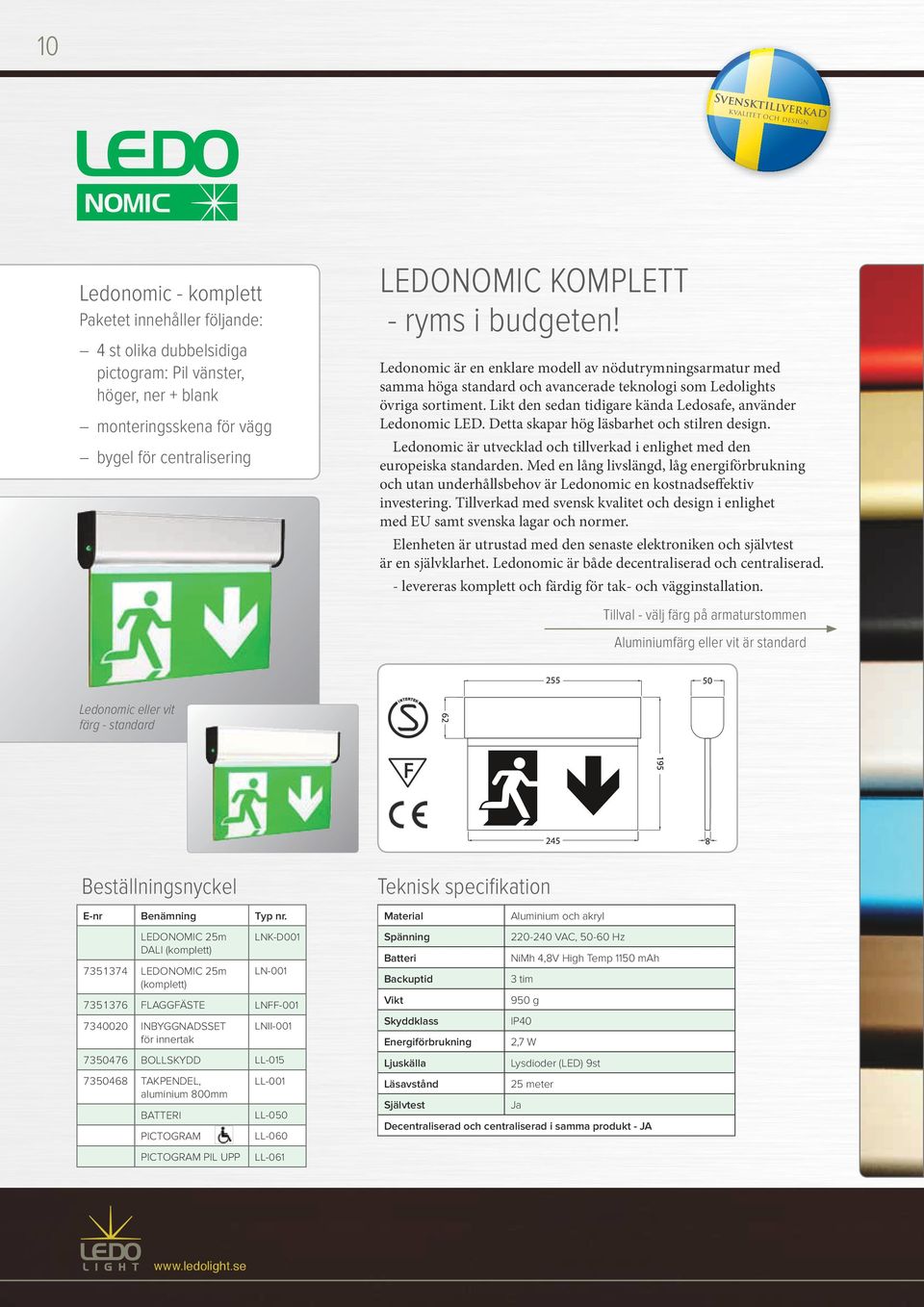

10 Svensktillverkad kvalitet och design 10 Ledonomic - komplett Paketet innehåller följande: 4 st olika dubbelsidiga pictogram: Pil vänster, höger, ner + blank monteringsskena för vägg bygel för centralisering LEDONOMIC KOMPLETT - ryms i budgeten! Ledonomic är en enklare modell av nödutrymningsarmatur med samma höga standard och avancerade teknologi som Ledolights övriga sortiment. Likt den sedan tidigare kända Ledosafe, använder Ledonomic LED. Detta skapar hög läsbarhet och stilren design. Ledonomic är utvecklad och tillverkad i enlighet med den europeiska standarden. Med en lång livslängd, låg energiförbrukning och utan underhållsbehov är Ledonomic en kostnadseffektiv investering. Tillverkad med svensk kvalitet och design i enlighet med EU samt svenska lagar och normer. Elenheten är utrustad med den senaste elektroniken och självtest är en självklarhet. Ledonomic är både decentraliserad och centraliserad. - levereras komplett och färdig för tak- och vägginstallation. Tillval - välj färg på armaturstommen Aluminiumfärg eller vit är standard Ledonomic eller vit färg - standard 62 F Beställningsnyckel Teknisk specifikation E-nr Benämning Typ nr. Material Aluminium och akryl LEDONOMIC 25m DALI (komplett) LEDONOMIC 25m (komplett) LNK-D001 LN FLAGGFÄSTE LNFF INBYGGNADSSET för innertak LNII BOLLSKYDD LL TAKPENDEL, aluminium 800mm BATTERI PICTOGRAM LL-001 LL-050 LL-060 Spänning VAC, Hz Batteri NiMh 4,8V High Temp 1150 mah Backuptid 3 tim Vikt 950 g Skyddklass IP40 Energiförbrukning 2,7 W Ljuskälla Lysdioder (LED) 9st Läsavstånd 25 meter Självtest Ja Decentraliserad och centraliserad i samma produkt - JA PICTOGRAM PIL UPP LL-061

11 11 PERSONLIGA LEDONOMIC - med ditt belysta budskap Tillsammans med Ledonomic erbjuder vi skyltar med ditt egna budskap. Med extra kundanpassade pictogram ges du möjlighet att designa en unik skylt med ditt budskap. Skyltar för butiker, caféer, restauranger eller kontor. Dörr-, hus-, parkerings- eller märkningsskyltar. Bara din fantasi sätter gränser för vilket budskap som din skylt kan få. Kontakta Ledolight för mer info och pris. NÄR DU VILL NÅ UT MED DITT EGET BUDSKAP: företagslogotyper med textat budskap informationsskyltar varningsskyltar Exempel på kundanpassade Ledonomic

12 12 Designramar - förslag på designade fronter Enkel och flexibel montering Stilren design Driftsäker och underhållsfri Tillverkad i enlighet med gällande lagar och normer Elektronik och batteri integrerat i armaturen LEDOBRIGHT - nödbelysning med allt i ett Ledobright är en nödbelysningsarmatur med design och attityd, när man önskar en kraftfull belysning och den senaste teknologin. Där montörens önskemål liksom inredarens är i första rummet. Tillval som fångar både arkitekters och inredningdesigners intresse och ger dem fritt spelrum för färg och form. Ledobright är en kostnadseffektiv investering genom sin långa livslängd, låga energiförbrukning och mindre behov av underhåll. Ledobright kan även fås med central övervakning via DALI eller med relämodul. Enkel och flexibel montering Med elekronik och batteri integrerat i armaturen blir monteringen av Ledobright både enkel och flexibel. Det förenklar även byte av batterier. Ljusdata Öppen yta utan reflektion. För mer information hämta dialux filer på ,0 50,0 100, ,0 50,0 100, ,0 150, ,0 250, ,0 250, ,0 300,0 Ø ,0 400, ,0 400, LED - Ljusflöde: 164 lm 4 LED - Ljusflöde: 243 lm Ø 80 Teknisk Specifikation Självtest JA Belysningsyta (1 Lux) Höjd 2 LED 4 LED Ljuskälla LED 2,5 m 33 m 2 42 m Anslutning 230Vac Batteri NiMH 3,6V Skyddsklass IP40 3,0 m 36 m 2 45 m 2 4,0 m 42 m 2 53 m 2 Montage Infälld, utanpåliggande

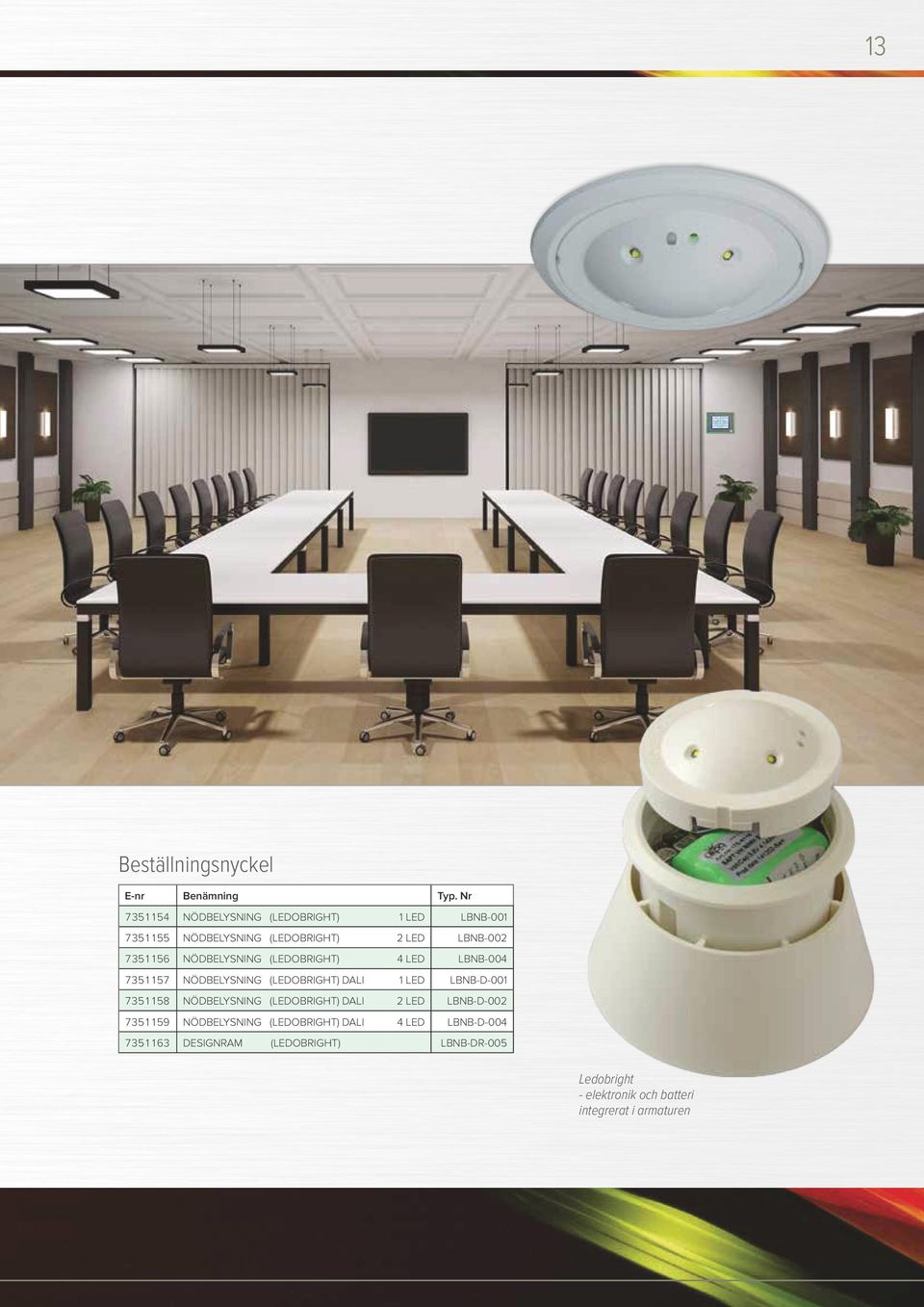

13 testtider Identifikation DALI1 konfiguration driftsättningstest identifikationsverktyg Identifikation DALI2 adressering / gruppindelning 13 Beställningsnyckel E-nr Benämning Typ. Nr NÖDBELYSNING (LEDOBRIGHT) 1 LED LBNB NÖDBELYSNING (LEDOBRIGHT) 2 LED LBNB NÖDBELYSNING (LEDOBRIGHT) 4 LED LBNB NÖDBELYSNING (LEDOBRIGHT) DALI 1 LED LBNB-D NÖDBELYSNING (LEDOBRIGHT) DALI 2 LED LBNB-D NÖDBELYSNING (LEDOBRIGHT) DALI 4 LED LBNB-D DESIGNRAM (LEDOBRIGHT) LBNB-DR-005 Ledobright - elektronik och batteri integrerat i armaturen

14 14 Digital styrning integreras med Ledosafe, Ledobright och Ledonomic styrning via dator eller panel kostnadseffektivt Digital styrning för DALI driftdon - via dator eller panel DALI Ledosafe, Ledonomic och Ledobright har integrerats med DALIstyrning till ett komplett system som styrs via dator eller panel. DALI (Digital Addressable Lighting Interface) är ett standardiserat digitalt protokoll för ljusreglering. Tack vare komponenternas enkla uppbyggnad är DALI ett kostnadseffektivt system. Dessutom innebär DALI-standarden att DALI-komponeneter från olika tillverkare kan användas tillsammans i samma DALI-installation. Beställningsnyckel - se sid 6 för pictogram DALI E-nr Benämning Typ.nr ELENHET 15M - DALI PU15-DALI ELENHET 25M - DALI PU25-DALI ELENHET 35M - DALI NÖDBELYSNING 1 LED (LEDOBRIGHT) DALI LBNB-D NÖDBELYSNING 2 LED (LEDOBRIGHT) DALI LBNB-D NÖDBELYSNING 4 LED (LEDOBRIGHT) DALI LBNB-D DALI TOUCH PANEL 120 (LEDOSAFE/LEDOBRIGHT/LEDONOMIC) LSDTP-001 LEDONOMIC DALI LNK-D-001 PU35-DALI Ledosafe Ledonomic Ledosafe Ledobright Ledosafe Ledosafe Ledobright Ledonomic DALI Applikationer finns för valfritt antal nödljusadresser. Kontakta Ledolight eller valfri återförsäljare för mer information.

15 testtider Identifikation DALI1 driftsättningstest identifikationsverktyg konfiguration Identifikation DALI2 adressering / gruppindelning 15 testtider driftsättningstest identifikationsverktyg Identifikation DALI1 Identifikation DALI2 testtider identifikationsverktyg driftsättningstest adressering / gruppindelning konfiguration Identifikation DALI1 Identifikation DALI2 adressering / gruppindelning konfiguration Styr Ledosafe, Lednomic och Ledobright via dator eller panel.

16 16 BRANDSKYLTAR - med kraftfull briljans Hög säkerhet genom mycket bra ljuskvalité och med kraftfull briljans som ger extra hög läsbarhet på avstånd. Finns med standard pictogram, och kan även beställas med kundanpassade symboler och texter. Genom det flexibla monteringssystemet passar skyltarna till Ledosafe s elenheter. E-nr Benämning Typ.nr LEDSKYLT BRANDLARMSTABLÅ BTABLÅ LEDSKYLT BRANDSLÄCKARE BSLÄCK LEDSKYLT BRANDSLANG BSLANG-001 LED-BELYST SKYLT - HJÄRTSTARTARE - när det är livsviktigt att synas! Ledolights Hjärtstartarskylt är utvecklad enligt samma teknik och standard som våra framgångsrika och eftertraktade nödljusarmaturer Ledosafe som följer den europeiska standarden. Med en lång livslängd, låg energiförbrukning och lågt underhållsbehov är vår produkt en kostnadseffektiv investering. Patenterad teknologi inom lysdioder, laser och optik är vad som gör vår hjärtstartarskylt unik. Resultatet blir en produkt med hög läsbarhet, jämn ljusåtergivning och energibesparande egenskaper. Belyst yta (h x b): 230 x 170 mm. E-nr Benämning Typ.nr LEDSKYLT HJÄRTSTARTARE HJ LEDSKYLT AED HJ-002

17 17 VARSELSKYLTAR - tydlig skyltning utan belysning Ledolight erbjuder ett brett utbud av varnings-, informations- och arbetsmiljöslyltar för tydlig skyltning i både offentlig och privat miljö. Varselskyltarna finns i flera olika material, bl a aluminium, akryl, plastfil mm. Kontakta Ledolight för andra material och bilder. N-2001 N-2002 N-2003 N-2004 S-1001 S-1002 S-1003 S-1004 S-1005 S-1006 S-1007 S-1008 N-3001 N-3002 N-3003

18 Svensktillverkad kvalitet och design 18 Stilren designresurs Distinkt men diskret Låg energi Underhållsfri Multi-skyltsystem LEDOGRAM - informera med stil Ledogram är informationsskyltar, där nödvändig information förvandlas till en designresurs. Framtagna för att genom stilren design åstadkomma ett distinkt men diskret intryck. Laserteknologi tillsammans med lysdioder har gjort det möjligt att skapa informationsskyltar utan behov av extern belysning som smälter in i arkitekturen. Med Ledogram får kunden en underhållsfri produkt med lång livslängd och låg energiförbrukning som leder vägen i såväl ljus som mörker. Ledogram går att få med standardiserade pictogram eller anpassad efter specifik kundförfrågan

19 19 Beställningsnyckel Alla produkter nedan är exkl. Trafo E-nr Benämning Typ.nr SKYLT HERRTOA TOPP-VIT LG101-1-W SKYLT HERRTOA HÖGER-VIT LG101-2-W SKYLT DAMTOA TOPP-VIT LG102-1-W SKYLT DAMTOA HÖGER-VIT LG102-2-W SKYLT DAM/HERR-TOPP- BLÅ LG103-1-B SKYLT DAM/HERR- TOPP-VIT LG103-1-W SKYLT DAM/HERR HÖGER-VIT. LG103-2-W SKYLT HANDIKAPP TOPP-VIT LG104-1-W SKYLT HANDIKAPP HÖGER-VIT LG104-2-W SKYLT COCKTAIL TOPP-BLÅ LG105-1-B SKYLT COCKTAIL TOPP-VIT LG105-1-W SKYLT COCKTAIL HÖGER-BLÅ LG105-2-B SKYLT SKRÄP-TOPP-VIT LG106-1-W SKYLT SKRÄP HÖGER-VIT LG106-2-W SKYLT HAND TOPP-RÖD LG107-1-R SKYLT HAND TOPP-RÖD LG107-2-R SKYLT PIL NER TOPP-VIT LG108-1-W SKYLT PIL NER HÖGER-VIT LG108-2-W SKYLT PIL HÖGER TOPP-VIT LG109-1-W E-nr Benämning Typ.nr SKYLT PIL HÖGER HÖGER-VIT LG109-2-W SKYLT PIL VÄNST. TOPP-VIT LG110-1-W SKYLT PIL VÄNST HÖGER-VIT LG110-2-W SKYLT INFO TOPP-BLÅ LG114-1-B SKYLT INFO TOPP-VIT LG114-1-W SKYLT RULLTRAPPA TOPP-VIT LG115-1-W SKYLT RULLTRAPP HÖGER-VIT LG115-2-W SKYLT GARDEROB TOPP-VIT LG116-1-W SKYLT GARDEROB HÖGER-VIT LG116-2-W SKYLT HISS TOPP-VIT LG117-1-W SKYLT HISS HÖGER-VIT LG117-2-W SKYLT BESTICK TOPP-VIT LG118-1-W SKYLT BESTICK HÖGER-VIT LG118-2-W SKYLT CAFÉ TOPP-VIT LG119-1-W SKYLT CAFÉ HÖGER-VIT LG119-2-W SKYLT RÖKNING TOPP-VIT LG120-1-W SKYLT RÖKNING HÖGER-VIT LG120-2-W SKYLT RÖK FÖRBJ TOPP-RÖD LG121-1-R SKYLT RÖK FÖRBJ HÖGER-RÖD LG121-2-R Beställningsnyckel - tillbehör E-nr Benämning Typ.nr SKENA FÖR TVÅ SKYLTAR LG SKENA FÖR FYRA SKYLTAR LG SKENA ANPASSNINGS BAR 200CM LG TAKPENDEL 800MM LL TRAFO 3W/6V LG TRAFO 10W/6V LG012 Teknisk Specifikation Material Mått Spänning Akryl och Aluminium 165x205mm 6V Energiförbrukning 0,4W Ljuskälla Lysdioder (Vit/Blå/Grön/Gul/Röd)

20 Svensktillverkad kvalitet och design 20 Design Briljans och läsbarhet Kontrast och detaljrikedom Tunn och anpassningsbar Lång livslängd Låg energiförbrukning LEDOSIGN - briljanta färger för dina skyltidéer! Ledosign är produkter utvecklade och tillverkade utifrån kundens specifika design- och applikationsbehov. Vår laserteknologi ger upphov till en stark och jämn ljusåtergivning i en produkt med hög kontrast och möjlighet till detaljer. Ledosign är en tunn och anpassningsbar produkt med lång livslängd och låg energiförbrukning. Produktområdena sträcker sig som exempel över inredning, varumärken, reklam och bilindustri. Ledosign öppnar upp för användning inom ett oändligt antal områden, vår kompetens hjälper er att finna er specifika lösning.

21 21 UTRYMNINGSPLANER - på önskat material Ledolight erbjuder utrymningsplaner i flera olika material, aluminium, akryl och plastfilm. För enklare montering leverarar vi planritningarna komplett med stilrena distanser eller med självhäftande baksida, beroende på era önskemål. Vi tillverkar utrymningplaner i mått upp till 500mm x 330mm och följer Svenska standarden SS2875. Vill ni ha specialutförande? Kontakta Ledolight för mer information.

22 kvalitet och design 22 Svensktillverkad sdas sadds sda asdas asdasdsa Ledosafe och Ledobright CENTRAL RESERVKRAFT - CPS/UPS - för ökad säkerhet Wagfors reservkraftaggregat för nöd- och reservbelysning finns i olika utföranden beroende på storlek på lasten och drifttid. För Ledolights nödutrymningsarmaturer rekommenderar vi Flexline 1000 Digital eller PowerLine 5110 Digital. Båda aggregaten håller hög kvalitet och ger stabil drift och 100 procent ljus i nöddrift. CPS PowerLine 5110/5120/5130/5140 Digital 150 W / 300W / 600W / 1200W Central spänningsmatning. Lamporna tänds automatiskt vid strömavbrott. Microprocessorer övervakar och kontrollerar alla vitala delar, ansluten last, laddning och batteri. Avvikelse indikeras på intern panel samt med externt larm. Aggregaten levereras med underhållsfria VRLA batterier som har en beräknad livslängd på år. Konstruktionen skyddar mot skada vid eventuell fel hantering eller felkoppling. Aggregaten uppfyller kraven enligt EN50171 och är EMC och Safety godkända av ackrediterad tredje part. Kraftiga ingångsplintar och tydliga instruktioner gör installationen enkel. Automatisk funktionstest Beställningsnyckel E-nr Benämning Typ.nr FlexLine 1000 Digital - 50 W BACKUP POWERLINE 5000 DIGITAL (WAGFORS) 1200W LSPL-1200W BACKUP POWERLINE 5000 DIGITAL (WAGFORS) 600W LSPL-600W BACKUP POWERLINE 5000 DIGITAL (WAGFORS) 300W LSPL-300W BACKUP POWERLINE 5000 DIGITAL (WAGFORS) 150W LSPL-150W LS FLEXLINE 1000 DIGITAL (WAGFORS) 50W LSFL-50W

23 23 BATTERIER Beställningsnyckel E-nr Benämning Typ.nr BATTERI NiMh 4,8V 1150mAh efter Ledosafe LL-048 LEDOSAFE LL-048 LEDOSAFE LL-049 LEDOBRIGHT LL BATTERI NiMh 4,8V 1150mAh före Ledosafe LL-049 BATTERI NiMh 3,6V 1150mAh Ledobright LL-050 BATTERI NiMh 4,8V 1150mAh Ledobasic LL-051 BATTERI NiMh 4,8V 1250mAh Ledonomic LL-052 LEDOBASIC LL-051 LEDONOMIC LL-052 Tillverkning av Ledolights produkter görs i Alingsås.

24 DRIFTSÄKER STILREN DESIGN LÅGA DRIFTSKOSTNADER Ledolight Sweden AB Järnvägsgatan 9 SE Alingsås, Sweden Phone:+46 (0) Fax: +46 (0) info@ledolight.se Web:
