1 SVENSKTILLVERKAD NÖDBELYSNINGS OCH INFORMATIONSSKYLTAR med extrem briljans och skärpa. Produktkatalog

2 2 3 INNEHÅLL Produktgrupperna... 3 Ledosafe nödutrymningsarmaturer LEDOSAFE Beställningsnycklar...6 Tillbehör... 7 DALI Touchpanel...8 Ledocircle Ledolight arbetar aktivt för en bättre miljö. LEDOLIGHT SWEDEN AB - Driftsäker - Stilren design - Låga driftskostnader Svensktillverkad Ledolight Sweden AB från Alingsås grundades 2003 och är sprunget ur en patenterad teknologi. Bolaget arbetar idag internationellt med att utveckla, tillverka och marknadsföra produkter baserade på laserteknik, lysdioder och optik. Ledolight har mottagit design och teknikpris och är idag en av de marknadsledande tillverkarna och utvecklare av energieffektiva nödutrymningsarmaturer i Sverige. Den patenterade teknologin kan även användas som ett substitut till exempelvis Neon. Visionen är att inom en snar framtid erbjuda produktutvecklingstjänster, licenser och franchisekoncept på en global marknad. Ledolight arbetar efter de klassiska svenska ledorden, kvalitet, funktionalitet och design. Kvalitet genom att samarbeta med de främsta leverantörerna inom bland annat lysdioder, laser, akryl och elektronik. Funktionalitet som ett led i att underlätta vid installation och vid underhåll under produktens livstid. Design ger kunden ett positivt intryck och får Ledolight som företag att sticka ut. Vi är stolta över att detta har belönats med flera utmärkelser. Ledolight vänder sig till belysningsbranschen. Vi stödjer elkonsulter, elinstallatörer och elgrossister i ert arbete att tillhandahålla konkurrenskraftiga lösningar till er kund. Tveka inte att kontakta oss! Vi svarar på alla dina frågor efter bästa förmåga! Ledolight Sweden AB - Svensktillverkad med svensk kvalitet, svensk design i enlighet med EU samt svenska lagar och normer! Ledosafe är den nya generationens nödutrymnings-armatur. Svensk approach till kvalitet, funktionalitet och design utgör grunden för produkter som alltid leder vägen ut. Ledogram - informationsskyltar Ledogram är informationsskyltar, där nödvändig information förvandlas till en designresurs. Framtagna för att genom stilren design åstadkomma ett distinkt men diskret intryck. Ledosign - kundspecifika produkter Ledosign är produkter utvecklade och tillverkade utifrån kundens specifika design- och applikationsbehov. Vår laserteknologi ger upphov till en stark och jämn ljusåtergivning i en produkt med hög kontrast och möjlighet till detaljer. LEDOWIRELESS...10 LEDOWIRELESS Skylt & Nödljus LEDONOMIC...12 Skräddarsydd...13 STANDARD komplett...14 EmEx komplett...15 LEDONOMIC CAP...16 LEDONOMIC LONGLIFE...17 LEDOSHARP CAP...18 LEDONOMIC DALI...20 LEDONOMIC Hjärtstartarskylt...21 LEDONOMIC Tillbehör...22 VARSELSKYLTAR...23 BRANDSKYLTAR HJÄRTSTARTARSKYLT...25 LEDOBOX...26 LEDOSHARP LEDOBRIGHT...28 LEDOGRAM...30 LEDOSIGN...32 UTRYMNINGSPLANER Central reservkraft - CPS/UPS er...35

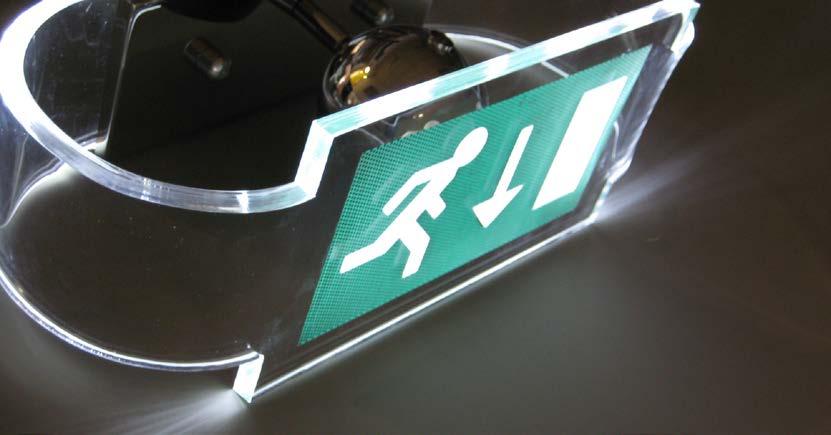

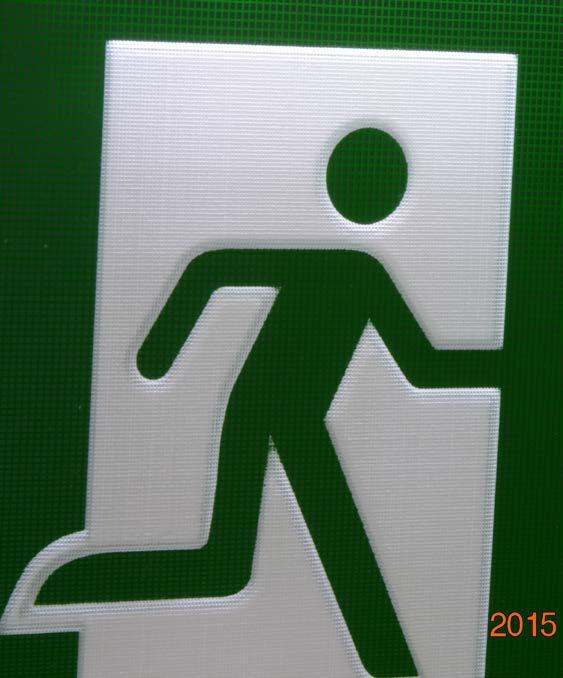

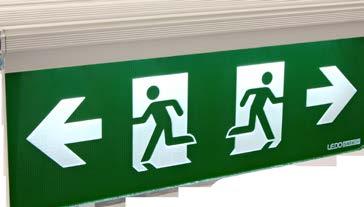

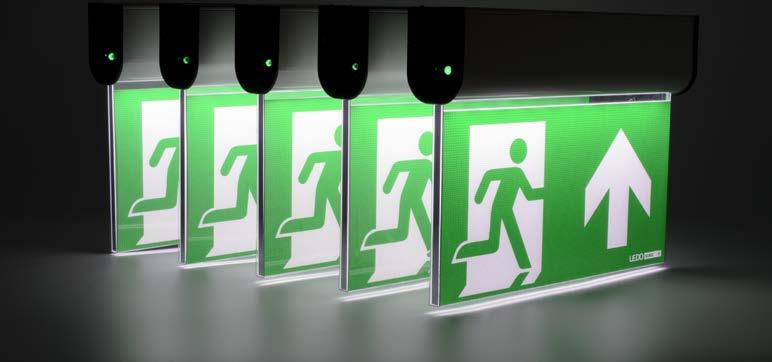

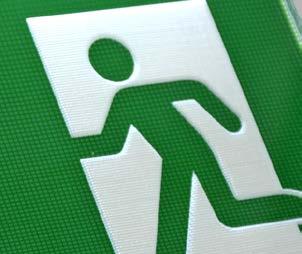

3 SVENSKTILLVERKAD 4 5 Läsbarhet, briljans och jämn ljusåtergivning Enkel och flexibel montering Stilren design Driftsäker och underhållsfri NÖDUTRYMNINGSARMATURER Bättre läsbarhet på avstånd Briljansen ihop med armaturens sobra formgivning innebär en produkt som blir till en arkitektonisk designresurs i vilken miljö den än placeras. I Pictogrammet återfinns Ledosafes patenterade teknologi och lysdioderna som ger upphov till den karakteristiska briljansen och höga läsbarheten. Elenheten är utrustad med sofistikerad elektronik med självtestning och felindikering. Ledosafe tillhandahåller ett komplett sortiment av nödutrymningsarmaturer och tillbehör. Produkten är uppdelad i två enheter, pictogram och elenhet, sammanlänkade genom ett flexibelt monteringssystem som möjliggör enkel installation i tak såväl som på vägg. Ledolight arbetar för att tillhandahålla innovativa kvalitetsprodukter inom nödutrymning och vara ett självklart alternativ när det handlar om att leda vägen ut. Elenhet Decentralised Centralised Stål / Aluminium Stål / Aluminium V AC 50-60Hz V AC 50-60Hz NiMh 4,8V High Temp 1150mAh Centralt Backuptid > 3h Se Specifikation på fabrikat av central enhet Temperaturområde 0 C to +35 C -25 C to +40 C Indikation genom lysdiod, test av batteri och lysdioder. 1 min/vecka, 1 tim/mån, 3 tim/sjätte månad Indikation genom lysdiod, endast test av lysdioder Monitoring Potentialfri/NC, Max 48V 40mA Potentialfri/NC, Max 48V 40mA Reglering ljusstyrka Standard - 100%, reglerbar till 75/50/25% av standardvärde, vid nöddrift 100% Standard - 100%, reglerbar till 75/50/25% av standardvärde, vid nöddrift vidhålls nivå satt vid installation Klosterkyrkan i Varnhem Skräddarsydd Ledosafe går att erhålla med varierande spänning, t ex för lasarett. Kontakta Ledolight för mer information. Ledosafe tryggt och snyggt. Skyddsklass Energiförbrukning W W Standards EN1838 EN EN EN62471 EN1838 EN EN EN62471 Montage Tak, vägg och pendel Tak, vägg och pendel Tillbehör Infällningsram, Takpendel, Vinkelfäste och Sabotageskydd Infällningsram, Takpendel, Vinkelfäste och Sabotageskydd Portabel nödskylt finns för både Ledosafe och Ledonomic. Pictogram C E F 6mm akryl Standarder EN 1838 ISO V D Ljus transmission 92% A Luminans Grönt - över 10cd/m 2 Vitt - över 100cd/m 2 B Modell A B C D E F 15 m m Läsavstånd Lysdioder (LEDs) LSS15 4 LEDs LSD15 7 LEDs LSS25 9 LEDs LSD25 14 LEDs LSD35 19 LEDs LSS35 15 LEDs LSD40 19 LEDs LSS40 15 LEDs 15 / 25 / 35 / 40 meter 35 m m F

4 SVENSKTILLVERKAD 6 7 (Komplett armatur = elenhet + LEDskylt) Hör av dig till oss om du inte hittar de proukter som du söker. Vi tillverkar även specifika produkter utefter dina önskemål ELENHET 15M PU LEDSKYLT 25M PIL HÖGER LSS25-5-R ELENHET 25M PU LEDSKYLT 25M PIL UPP LSS25-6-R ELENHET 35M PU LEDSKYLT 25M DUBBEL V/H LSD ELENHET 40M PU LEDSKYLT 25M DUBBEL NER LSD ELENHET 25M - DALI PU25-DALI LEDSKYLT 25M DUBBEL V/H LSD25-3-R ELENHET 35M - DALI PU35-DALI LEDSKYLT 25M DUBBEL PIL NER LSD25-4-R ELENHET 15M - POT FRI PU15-PF LEDSKYLT 25M DUBBEL PIL UPP LSD25-6-R ELENHET 25M - POT FRI PU25-PF LEDSKYLT 35M PIL VÄNSTER LSS ELENHET 35M - POT FRI PU35-PF LEDSKYLT 35M PIL NER LSS ELENHET 15M - CEN-POT FRI PU15-CEN-PF LEDSKYLT 35M PIL HÖGER LSS ELENHET 25M - CEN-POT FRI PU25-CEN-PF LEDSKYLT 35M PIL UPP LSS ELENHET 35M - CEN-POT FRI PU35-CEN-PF LEDSKYLT 35M PIL VÄNSTER LSS35-3-R ELENHET 40M - CEN-POT-FRI PU40-CEN-PF LEDSKYLT 35M PIL NER LSS35-4-R ELENHET 55M - CEN-POT-FRI PU55-CEN-PF LEDSKYLT 35M PIL HÖGER LSS35-5-R LEDSKYLT 15M PIL VÄNSTER LSS LEDSKYLT 35M PIL UPP LSS35-6-R LEDSKYLT 15M PIL NER LSS LEDSKYLT 35M DUBBEL V/H * LSD LEDSKYLT 15M PIL HÖGER LSS LEDSKYLT 35M DUBBEL PIL NER * LSD LEDSKYLT 15M PIL UPP LSS LEDSKYLT 35M DUBBEL PIL UPP * LSD LEDSKYLT 15M PIL VÄNSTER LSS15-3-R LEDSKYLT 35M DUBBEL PIL V/H * LSD35-3-R LEDSKYLT 15M PIL NER LSS15-4-R LEDSKYLT 35M DUBBEL PIL UPP * LSD35-6-R LEDSKYLT 15M PIL HÖGER LSS15-5-R LEDSKYLT 35M DUBBEL PIL NER * LSD35-4-R LEDSKYLT 15M PIL UPP LSS15-6-R LEDSKYLT 40M PIL VÄNSTER LSS LEDSKYLT 15M DUBBEL V/H LSD LEDSKYLT 40M PIL NER LSS LEDSKYLT 15M DUBBEL NER LSD LEDSKYLT 40M PIL HÖGER LSS LEDSKYLT 15M DUBBEL V/H LSD15-3-R LEDSKYLT 40M PIL UPP LSS LEDSKYLT 15M DUBBEL PIL NER LSD15-4-R LEDSKYLT 40M DUBBEL V/H * LSD LEDSKYLT 15M DUBBEL PIL UPP LSD15-6-R LEDSKYLT 40M DUBBEL PIL NER * LSD LEDSKYLT 25M PIL VÄNSTER LSS LEDSKYLT 55M PIL VÄNSTER LSS LEDSKYLT 25M PIL NER LSS LEDSKYLT 55M PIL NER LSS LEDSKYLT 25M PIL HÖGER LSS LEDSKYLT 55M PIL HÖGER LSS LEDSKYLT 25M PIL UPP LSS LEDSKYLT 55M PIL UPP LSS LEDSKYLT 25M PIL VÄNSTER LSS25-3-R LEDSKYLT 55M DUBBEL V/H LSD LEDSKYLT 25M PIL NER LSS25-4-R LEDSKYLT 55M DUBBEL PIL NER LSD55-4 Tillbehör Ledosafe Takpendel Aluminium 800 mm. Passar till alla storlekar. Sabotage/bollskydd För komplett armatur Elenhet + pictogram. PU15/25/35 NiMH 4.8V 1150 ma för Ledosafe tillverkad före Vinkelfäste för flaggmontage Vinkel för flaggmontage passar till Elenhet PU15/25/35 Extern dörrbladsbelysning Passar alla modeller. För enkel efter montering. PU15/25/35 NiMH 4,8V 1150 ma för Ledosafe tillverkad efter Inbyggnadset innertak Tiilgängligt för elenhet PU15/25/35 Bracket for flag assembly Bracket for flag assembly matches electrical unit PU15/25/ TAKPENDEL 800MM LL VINKELFÄSTE ELENHET 15M LL VINKELFÄSTE ELENHET 25M LL VINKELFÄSTE ELENHET 35M LL INBYGGNADSET INNERTAK 15M LL INBYGGNADSET INNERTAK 25M LL INBYGGNADSET INNERTAK 35M LL SABOTAGE/BOLLSKYDD 15M LL SABOTAGE/BOLLSKYDD 25M LL SABOTAGE/BOLLSKYDD 35M LL BATTERI NIMH 4,8V 1150mAh efter BATTERI NIMH 4,8V 1150mAh före EXTERN DÖRRBLADSBELYSNING 15/25/35M LL048 LL049 LSEDB-001 * Ledskylt och Elenhet SKALL beställas samtidigt (1 tim batteribackup)

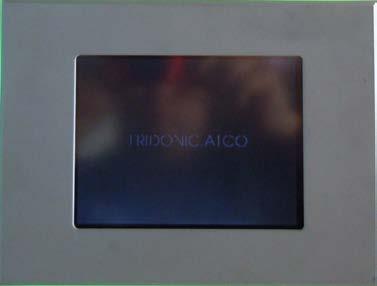

5 8 9 Digital styrning integreras med Ledosafe, Ledobright och Ledonomic styrning via dator eller panel kostnadseffektivt Digital styrning för DALI driftdon - via dator eller panel Ledosafe, Ledonomic och Ledobright har integrerats med DALIstyrning till ett komplett system som styrs via dator eller panel. DALI (Digital Addressable Lighting Interface) är ett standardiserat digitalt protokoll för ljusreglering. Tack vare komponenternas enkla uppbyggnad är DALI ett kostnadseffektivt system. Dessutom innebär DALI-standarden att DALI-komponeneter från olika tillverkare kan användas tillsammans i samma DALI-installation. testtider DALI Benämning ELENHET 25M - DALI PU25-DALI ELENHET 35M - DALI PU35-DALI NÖDBELYSNING 2 LED (LEDOBRIGHT) DALI LBNB-D NÖDBELYSNING 4 LED (LEDOBRIGHT) DALI LBNB-D DALI TOUCH PANEL 120 (LEDOSAFE/LEDOBRIGHT/LEDONOMIC) LEDONOMIC DALI LNK-D ELENHET 25M DALI - se sid 6 för pictogram PU25-DALI ELENHET 35M DALI - se sid 6 för pictogram PU35-DALI konfiguration Typ.nr LSDTP-001 testtider driftsättningstest identifikationsverktyg DALI1 DALI2 adressering / gruppindelning testtider Ledosafe Ledonomic Ledosafe Ledobright driftsättningstest identifikationsverktyg DALI1 DALI konfiguration DALI2 adressering / gruppindelning konfiguration Styr Ledosafe, Lednomic och Ledobright via dator eller panel. Ledosafe Ledosafe Ledobright Ledonomic Applikationer finns för valfritt antal nödljusadresser. Kontakta Ledolight eller valfri återförsäljare för mer information. DALI2 adressering / gruppindelning - se sid 6 för pictogram E-nr driftsättningstest identifikationsverktyg DALI1

6 SVENSKTILLVERKAD WIRELESS Ledonomic - Trådlös övervakning & kontroll - Användarvänligt gränssnitt - Passar små såväl som större projekt LEDOWIRELESS - komplett lösning, simpel kontroll En ny produktserie med skyltar och nödbelysning som är integrerade med extremt pålitlig trådlös teknologi utvecklad av svenska Lumenradio. Det användarvänliga gränssnittet är utformat för att kunna användas av vem som helst. Låg initialkostnad gör systemet väl lämpat för mindre installationer. Ledowireless panel Kontrollpanelen för att interagera med enheterna i systemet. Alla enheter från oss kommer länkade till en specifik panel. Så fort enheten startar så kommer den in i nätverket. Ledonomic Wireless Vi integrerade trådlös teknologi i våra redan väl testade Ledonomic-skylt. En allt-i-ett produkt, levererad med pil vänster, höger ner + baksida och monteringsskena för vägg. För mer information, se Ledonomic Standard på sidan 12 Ledobright Wireless Ett nödljus tillgängligt i två modeller med olika linser för öppen yta eller för korridorer. Tillbehör för montering i innertak tillgängligt. ABS plast och stål NiMh 4.8 V High Temp 1250 mah Status-vyn är designad för att ge en snabb överblick och informera om allt är ok eller om det finns något problem som behöver uppmärksamhet. Belysningsyta (1 Lux) Höjd Oval Lins Rund Lins 2.5 m 8.00 m 21.0 m 11.6 m 11.6 m 3.0 m 8.00 m 23.4 m 13.2 m 13.2 m 3.5 m 8.00 m 24.4 m 13.8 m 13.8 m Backuptid Temperaturområde Dimensioner (l*b*h) Skyddsklass 1 timma 0 C till +30 C 350 g 95mm x 95mm x 40mm Lysdioder (LED) Ja Panel med kompatibla produkter List-vyn ger mer information om alla enheter i nätverket. Benämning Typ nr. Här kan du se status, kontrollera dimning, gruppera och namnsätta individuella enheter. Ledowireless panel LW-PNL nomic wireless LNW-001 Dom trådlösa enheterna formar ett meshat nätverk BRIGHT WIRELESS (Öppen yta) LBW-ROUND genom byggnaden så att alla enheter pålitligt kan bright wireless (korridor) LBW-OVAL kommunicera med panelen. PANEL Ú

7 SVENSKTILLVERKAD Ledonomic - komplett paket Paketet innehåller följande: 4 st olika dubbelsidiga pictogram: Pil vänster, höger, ner + blank monteringsskena för vägg bygel för centralisering LEDONOMIC ryms i budgeten! Ledonomic är en enklare modell av nödutrymningsarmatur med samma höga standard och avancerade teknologi som Ledolights övriga sortiment. Ledonomic finns i fem olika modeller Likt den sedan tidigare kända Ledosafe, använder Ledonomic LED. Detta skapar hög läsbarhet och stilren design. Ledonomic är utvecklad och tillverkad i enlighet med den europeiska standarden. Med en lång livslängd, låg energiförbrukning och utan underhållsbehov är Ledonomic en kostnadseffektiv investering. Tillverkad med svensk i enlighet med EU samt svenska lagar och normer. Elenheten är utrustad med den senaste elektroniken och självtest är en självklarhet. Ledonomic är både decentraliserad och centraliserad i samma produkt. Valbart - Välj färg på elenheten Aluminium eller vitt kommer som standard Fem modeller av Ledonomic nödutrymningsskyltar: Ledonomic standard, Ledonomic EmEx, Ledonomic Longlife, Ledonomic CAP och Ledonomic DALI - levereras komplett och färdig för tak- och vägginstallation. Ledonomic eller vit färg - standard Sex modeller av Ledonomic: Ledonomic Standard komplett Ledonomic EmEx komplett Ledonomic Longlife Ledonomic CAP (kondensator) Ledonomic DALI Ledonomic Wireless Personliga Ledonomic - med eget budskap Tillsammans med Ledonomic erbjuder vi skyltar med ditt egna budskap. Med extra kundanpassade pictogram ges du möjlighet att designa en unik skylt med ditt budskap. Skyltar för butiker, Caféer, restauranger eller kontor. Dörr-, hus-, parkerings- eller märkningsskyltar. Bara din fantasi sätter gränser för vilket budskap som din skylt kan få. Ring för mer info och pris. Exempel på kundanpassade Ledonomic. Jag rekommenderar verkligen Ledonomic ifrån Ledolight. Designen är unik och när det kommer till kvaliten så är jag väldigt imponerad. Sven Karlsson, Sweden När du vill synas: företagslogotyper med textat budskap informationsskyltar Varningsskyltar

8 14 15 Ledonomic - komplett paket Paketet innehåller följande: 4 st olika dubbelsidiga pictogram: Pil vänster, höger, ner + blank monteringsskena för vägg bygel för centralisering Ledonomic standard komplett LEDONOMIC Komplett 25/40M - ryms i budgeten! Ledonomic är en enklare modell av nödutrymningsarmatur med samma höga standard och avancerade teknologi som Ledolights övriga sortiment. Likt den sedan tidigare kända Ledosafe, använder Ledonomic LED. Detta skapar hög läsbarhet och stilren design. Ledonomic är utvecklad och tillverkad i enlighet med den europeiska standarden. Med en lång livslängd, låg energiförbrukning och utan underhållsbehov är Ledonomic en kostnadseffektiv investering. Tillverkad med svensk i enlighet med EU samt svenska lagar och normer. Elenheten är utrustad med den senaste elektroniken och självtest är en självklarhet. Ledonomic är både decentraliserad och centraliserad. - levereras komplett och färdig för tak- och vägginstallation. F 66 Ledonomic standard 40 m Ledonomic standard 25 m LEDONOMIC EmEx komplett prisvärd produkt med hög standard EmEx är en simplare modell av Ledonomic utrymningsskyltar med samma höga standard och avancerade teknologi som i Ledolights överiga produkter. EmEx nödutrymningsskylt är utvecklad och tillverkad i enlighet med europeisk standard. En lång livslängd, låg energikonsumtion och låga underhållskrav gör EmEx en kostnadseffektiv investering. Ledonomics teknologi är baserad på LEDs, för att försäkra en hög läsbarhet. Elenheten är utrustad med den senaste elektroniken och självtest är en självklarhet. - levereras komplett och färdig för tak- och vägginstallation. F 62 Ledonomic EmEx 40 m Ledonomic EmEx 25 m Ledonomic EmEx komplett paket Paketet innehåller följande: 4 olika pictograms: Pil vänster, höger, ner + blank Bygel för centralisering Ej för Svenska Marknaden Ledonomic EmEx 40m E-nr Benämning Typ nr. Aluminium och akryl Aluminium och akryl Benämning Typnr. färg Ledonomic 25m DALI (komplett) Ledonomic 25m (komplett) Ledonomic 40m (komplett) LNK-D-001 LNK-001 LNK-040 För tillbehör till Ledonomic, se sid 22. Backuptid Temperaturområde Övervakning Skyddklass Energiförbrukning Läsavstånd NiMh 4.8 V High Temp 1250 mah 3 tim 0 C till +35 C 950 g och 1300 g Potential-free/NC, Max 48V 40mA 3.7 W och 6 W Lysdioder (LED) 9st och 15st 25 och 40 meters Backuptid Temperaturområde Övervakning Skyddklass Energiförbrukning Läsavstånd NiMh 4.8 V High Temp 1250 mah 3 tim 0 C till +35 C 950 g och 1300 g Potential-free/NC, Max 48V 40mA 3.7 W och 6 W Lysdioder (LED) 9st och 15st 25 och 40 meters LEDONOMIC EmEx 25M (Komplett) E-LMX-001 ALU LEDONOMIC EmEx 25M CENTRALISERAD (Komplett) E-LMX-002 ALU LedoNomic- EmEx 40M (Komplett) E-LMX-40M-001 ALU LedoNomic - EmEx 40M PIL HÖGER E-LMX-40M-RIGHT ALU LedoNomic -EmEx 40M PIL VÄNSTER E-LMX-40M-LEFT ALU LedoNomic -EmEx 40M PIL UPP E-LMX-40M-UP ALU LedoNomic - EmEx 40M (Komplett) CENTRALISERAD LedoNomic- EmEx 40M CENTRALISERAD PIL NER E-LMX-40M-001-CEN ALU E-LMX-40M RIGHT ALU Ja Standarder EN , EN 62471, EN , EN 1838 Ja Standarder EN , EN 62471, EN , EN 1838 LedoNomic - EmEx 40M CENTRALISERAD PIL VÄNSTER LedoNomic -EmEx 40M CENTRALISERAD PIL UPP E-LMX-40M LEFT E-LMX-40M UP ALU ALU

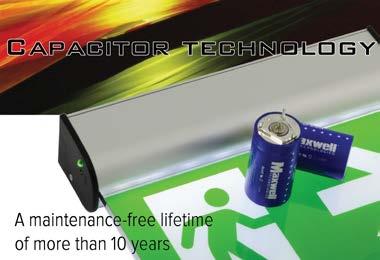

9 16 17 Våra superkondensatorer minimerar miljöfarliga ämnen En underhållsfri livslängd på mer än 10 år Våra superkondensatorer sänker CO 2 -utsläpp LEDONOMIC CAP komplett det miljövänliga valet med kondensatordrift NEW TECHNOLOGY Kondensatorteknologi har nyligen blivit ett gångbart alternativ till konventionella batterier i många områden. Kondensatorer har flera fördelar över batterier inklusive längre livslängd, bättre för miljön och klarar ett större temperaturområde. Den längre livslängden resulterar i mindre underhållskostnader och ger oss möjligheten att erbjuda längre garanti. LEDONOMIC Longlife komplett underhållsfri livstid upp till 10 år Longlife är våran Ledonomicskylt innehållande de senaste och bästa NiMH-batterierna med längst livslängd. Detta försäkrar så låg underhållskostnad som möjligt genom att minska behovet av batteribyten till hälften. Våra Longlife-batterier kommer med en längre garanti än våra standard-batterier En underhållsfri livslängd upp till 10 år Miljövänlig Lättinstallerad Pålitlig och lågt underhåll Aluminium och akryl Aluminium och akryl Backup-energikälla Backuptid Temperaturområde Övervakning Skyddklass Energiförbrukning Läsavstånd Inget Ultracapacitor 0.8Wh Maxwell 1 timma -25 C till +30 C 950 g Potential-fri/NC, Max 48V 40mA 3.7 W Lysdioder (LED) 9st 25 meter Ja 1100 mah High-temp longlife Backuptid 1 timma Temperaturområde -20 C to +65 C 950 g och 1300g Övervakning Potential-free/NC, Max 48V 40mA Skyddklass Energiförbrukning 3.7 och 6 W Lysdioder (LED) 9st eller 15st Läsavstånd 25 och 40 meters Ja Standards EN , EN 62471, EN , EN 1838 Standarder EN , EN 62471, EN , EN 1838 E-nr Benämning Typnr. färg LEDONOMIC 25M (Komplett) CAP LNK-CAP ALU E-nr Designation Type no. color LEDONOMIC 25M (Komplett) LONGLIFE LNK-LONGLIFE-25 ALU LEDONOMIC 40M (Komplett) LONGLIFE LNK-LONGLIFE-40 ALU Ledolight tänker på miljön! Ledonomic CAP

10 SVENSKTILLVERKAD Kondensatordrift ger driftsäkerhet och lång livslängd Miljövänlig Samma briljans och pålitlighet som Ledosharp Minimala underhållskostnader En underhållsfri livslängd på upp till 10 år LEDOSHARP CAP med kondensatordrift Briljans och jämn ljusåtergivning ihop med ny kondensatordrift innebär en helt ny miljövänlig produkt med lång livslängd. Genom denna innovativa produktutveckling lanserar Ledolight en helt ny revolutionerande teknologi på marknaden. erna har nu ersatts med superkondensatorer. Detta ger en mycket snabb uppladdning och armaturen är snabbt klar för drift. Miljötänk NEW TECHNOLOGY Vi på Ledolight bryr oss om miljön och strävar efter att vår verksamhet ska belasta miljön så lite som möjligt. Vi vill inte förbruka mer energi och arbetsmaterial än nödvändigt och arbetar aktivt för en bättre miljö. Med vår nya produkt Ledosharp CAP tar vi nu ett nytt stort steg för att utveckla vårt miljöarbete. Genom att ersätta konventionella batterier med inbyggda superkondensatorer sparar vi miljön. Ledosharp CAP- en miljövänlig produkt. Våra superkondensatorer minimerar miljöfarliga ämnen och till skillnad mot batterier så är livlängd mycket längre. Kondensatordriften minskar utsläppen av CO 2. Tekniska specifikationer Backup Energikälla Ultracapacitor 0.8Wh Ledolight tänker på miljön! Ledosharp CAP det miljövänliga valet! Temperaturområde -20 C till +65 C 1200 g LEDOSHARP CAP (Oval) LEDOSHARP CAP (Rund) LSP-CAP-O LSP-CAP-R Dimensioner (l*b*h) 170mm x 170mm x 55mm bright CO2 innovation livslängd kondensatordrift briljans kvalitet Ledosafe work miljö industry ljusåtervinning pictogram underhållsfritt forskning utveckling läsbarhet smart elenhet environment nyhet trend CAP teknologi service skyltar Övriga specar för elenheter och pictogram, se Ledosafe, sid 5.

11 20 21 LEDONOMIC DALI komplett digital styrning för DALI driftdon Liksom LedoSafe och LedoBright så har LedoNomic också integrerats med DALI-kontroll. Systemet är övervakat och kontrollerat via dator eller panel. Läs mer om DALI på sidan 10. Ledonomic DALI är ett prisvärt komplett system av nödskyltar levererat med samma höga standard och avancerade teknologi. Ledonomic DALI Aluminium och akryl testtider driftsättningstest identifikationsverktyg DALI1 DALI2 adressering / gruppindelning konfiguration NiMh 4.8 V High Temp 1250 mah Backuptid 3 timmar Temperaturområde 0 C to +35 C 950 g och 1300 g Skyddklass Energiförbrukning 3.7 och 6 W Lysdioder (LED) 9st och 15st Läsavstånd 25 och 40 meter Ja Standards EN , EN 62471, EN , EN 1838 DALI LEDONOMIC Hjärstartarskylt när varje sekund räknas I en nödsituation så räknas varje sekund och det är viktigt att ha en skylt som är lätt att hitta för att minimera tiden att lokalisera en hjärtstartare. Brilliansen av en Ledonomic hjärtstartarskylt leder människor mot utrustningen, sparar tid och hjälper i slutändan till att rädda liv. testtider driftsättningstest identifikationsverktyg DALI1 DALI2 testtider DALI1 identifikationsverktyg driftsättningstest DALI2 adressering / gruppindelning adressering / gruppindelning konfiguration Aluminium och akryl konfiguration Temperaturområde -20 C till +40 C 950 g Skyddklass Energiförbrukning 3.7 W Lysdioder (LED) 9st Enr Benämning Typnr. färg Läsavstånd 50 meter Benämning Typnr. färg LEDONOMIC 25M. (Komplett) DALI LNK-D-001 ALU Ledonomic Ledosafe Ledobright Ja LEDONOMIC 25M AED LNK-AED-001 ALU LedoNomic 40M. (Komplett) DALI LNK-D-040 ALU Applikationer finns för valfritt antal nödljusadresser. Kontakta Ledolight eller valfri återförsäljare för mer information.

12 22 23 E-nr Benämning Typ nr Takpendel, aluminium 800mm LL-001 Tillbehör Ledonomic VARSELSKYLTAR - tydlig skyltning utan belysning Flaggfäste 25M LNFF-001 Flaggfäste 40M LNFF-002 Ledolight erbjuder ett brett utbud av varnings-, informations- och arbetsmiljöskyltar för tydlig skyltning i både offentlig och privat miljö Inbyggnadsset för innertak 25m Inbyggnadsset för innertak 40m LNII-001 LNII-002 Takpendel Aluminium 800 mm. Passar alla storlekar. Vajerpendelset Smidig lösning med enkel montering. Vajerlängd: 2M Inbyggnadsset för innertak Finns till Ledonomic 25m/40m Varselskyltarna finns i flera olika material, bl a aluminium, akryl, plastfilm mm. Kontakta Ledolight för andra material och bilder Bollskydd 25m LL015 Bollskydd 40m BatterI NiMh 4,8V 1250mAh PICTOGRAM 25M PICTOGRAM PIL UPP 25M PICTOGRAM 40M PICTOGRAM PIL UPP 40M LL040 LL-052 LL-060 LL-061 LL-070 LL-071 N-2001 N-2002 N-2003 N-2004 Sabotage/bollskydd Till Ledonomic 25m och 40m Flaggfäste Fäste för flaggmontering. Finns i modeller till 25m och 40m NiMh 4,8V 1100mAh Ledonomic Longlife S-1001 S-1002 S-1003 S-1004 S-1005 S-1006 S-1007 S-1008 NiMh 4,8V 1250mAh Ledonomic N-3001 N-3002 N-3003

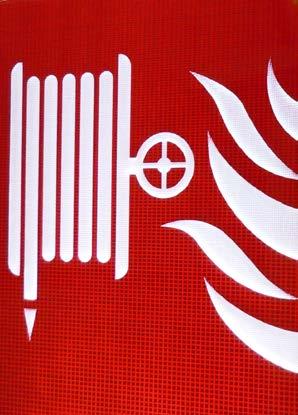

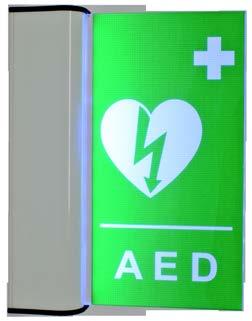

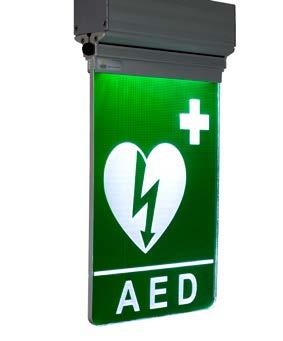

13 MADE IN SWEDEN quality and design BRANDSKYLTAR - med kraftfull briljans LED-BELYST SKYLT - HJÄRTSTARTARE - när det är livsviktigt att synas! Hög säkerhet genom mycket bra ljuskvalité och med kraftfull briljans som ger extra hög läsbarhet på avstånd. Finns med standard pictogram, och kan även beställas med kundanpassade symboler och texter. Genom det flexibla monteringssystemet passar skyltarna till Ledosafe s elenheter Ledolights Hjärtstartarskylt är utvecklad enligt samma teknik och standard som våra framgångsrika och eftertraktade nödljusarmaturer Ledosafe som följer den europeiska standarden. Med en lång livslängd, låg energiförbrukning och lågt underhållsbehov är vår produkt en kostnadseffektiv investering. Patenterad teknologi inom lysdioder, laser och optik är vad som gör vår hjärtstartarskylt unik. Resultatet blir en produkt med hög läsbarhet, jämn ljusåtergivning och energibesparande egenskaper F F 160 Aluminium och akryl LEDSKYLT BRANDLARMSTABLÅ BTABLÅ LEDSKYLT BRANDSLÄCKARE BSLÄCK-001 Temperaturområde -20 C till +40 C LEDSKYLT BRANDSLANG BSLANG g * Övriga specifikationer av elenhet och pictogram, se Ledosafe, sida 5. ** Övriga specifikationer av elenhet och pictogram, se Ledogram, sida 27. Skyddklass Energiförbrukning Läsavstånd 3.7 W Lysdioder (LED) 9st 45 meter LEDSKYLT HJÄRTSTARTARE HJ LEDSKYLT AED HJ-002

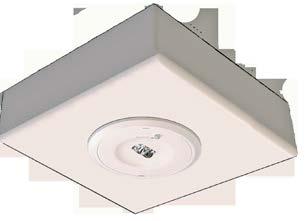

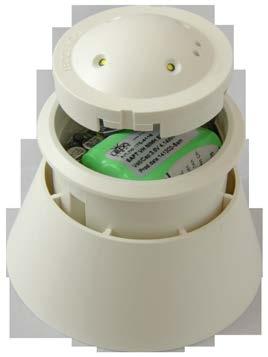

14 MADE IN SWEDEN quality and design BO X LEDOBOX - vattentät, rostfri, elegant En ljuslåda designad för att klara hårdare omständigheter. Med IP67-klassifikation och ett enkelt system för montering. Perfekt för användning inom flygplats, tunnelbana, utställningshall etc. LEDOSHARP -effektiv nödbelysning En väldigt priseffektiv nödbelysning tillgänglig i två modeller med olika linser för korridor och öppna ytor. Stilig och diskret design. Bygger endast 5mm när den monteras infälld i tak. Fästen för flaggmontering, takmontering och väggmontering är tillgängliga. Kan beställas med eget motiv. Benämning LEDOBOX 40 M LEDOBOX 60 M LEDOBOX 80 M VÄGG/FLAGG-FÄSTE TAKFÄSTE Typ nr. LBOX-040 LBOX-060 LBOX-080 LBOX-WFB LBOX-CB Belysningsyta (1 Lux) Höjd Oval Lins Rund Lins Ø m 8.00 m 21.0 m 11.6 m 11.6 m 3.0 m 8.00 m 23.4 m 13.2 m 13.2 m 3.5 m 8.00 m 24.4 m 13.8 m 13.8 m Ø 80 Rostfritt stål (EN-4301) och akryl Temperaturområde -20 C till +40 C 3300 g / 4800 g / 6400 g Skyddklass IP67 Energiförbrukning 8 W / 12 W / 15 W Lysdioder (LED) Läsavstånd 40 / 60 / 80 meter ABS plastic and steel NiMh 4.8 V High Temp 1250 mah Backuptid 1 timma Temperaturområde 0 C till +30 C 300 g Skyddklass Light Emitting diode (LED) Yes Benämning Typ nr. LEDOSHARP (Öppen yta) LBS-ROUND LEDOSHARP (Korridor) LBS-OVAL

15 quality and design testtider driftsättningstest identifikationsverktyg DALI1 DALI2 adressering / gruppindelning konfiguration Svensktillverkad MADE IN SWEDEN Enkel och flexibel montering Stilren design Driftsäker och underhållsfri Tillverkad i enlighet med gällande lagar och normer Elektronik och batteri integrerat i armaturen Designramar - förslag på designade fronter LEDOBRIGHT - nödbelysning med allt i ett Ledobright är en nödbelysningsarmatur med design och attityd, när man önskar en kraftfull belysning och den senaste teknologin. Där montörens önskemål liksom inredarens är i första rummet. Tillval som fångar både arkitekters och inredningdesigners intresse och ger dem fritt spelrum för färg och form. Ledobright är en kostnadseffektiv investering genom sin långa livslängd, låga energiförbrukning och mindre behov av underhåll. Ledobright kan även fås med central övervakning via DALI. Enkel och flexibel montering Med elekronik och batteri integrerat i armaturen blir monteringen av Ledobright både enkel och flexibel. Det förenklar även byte av batterier. Ljusdata Öppen yta utan reflektion. För mer information hämta dialux filer på ,0 50,0 100, ,0 50,0 100, ,0 150, ,0 250, ,0 250, ,0 300,0 Ø ,0 400, ,0 400, E-nr Benämning Typ. Nr 2 LED - Ljusflöde: 164 lm 4 LED - Ljusflöde: 243 lm NÖDBELYSNING (LEDOBRIGHT) 2 LED LBNB-002 Ø Teknisk Specifikation JA LED Anslutning VAC, Hz NiMH 3.6 V, 1150 mah Temperaturområde 0 C till +30 C Belysningsyta (1 Lux) Höjd 2 LED 4 LED 2,5 m 33 m 2 42 m 2 3,0 m 36 m 2 45 m 2 4,0 m 42 m 2 53 m NÖDBELYSNING (LEDOBRIGHT) 4 LED LBNB NÖDBELYSNING (LEDOBRIGHT) DALI 2 LED LBNB-D NÖDBELYSNING (LEDOBRIGHT) DALI 4 LED LBNB-D DESIGNRAM (LEDOBRIGHT) LBNB-DR-005 Skyddsklass Montage Infälld, utanpåliggande 300 g Ledobright belysning med integrerad belysning och batteri

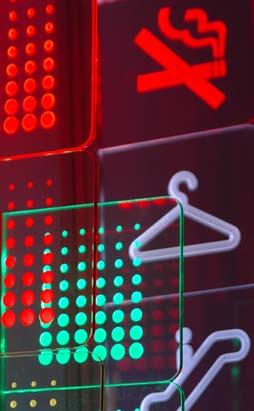

16 SVENSKTILLVERKAD Stilren designresurs Distinkt men diskret Låg energi Underhållsfri Multi-skyltsystem LEDOGRAM - informera med stil Ledogram är informationsskyltar, där nödvändig information förvandlas till en designresurs. Framtagna för att genom stilren design åstadkomma ett distinkt men diskret intryck. Laserteknologi tillsammans med lysdioder har gjort det möjligt att skapa informationsskyltar utan behov av extern belysning som smälter in i arkitekturen. Med Ledogram får kunden en underhållsfri produkt med lång livslängd och låg energiförbrukning som leder vägen i såväl ljus som mörker. Ledogram går att få med standardiserade pictogram eller anpassad efter specifik kundförfrågan. Alla nedanstående produkter är exklusive transformator SKYLT HERRTOA TOPP-VIT LG101-1-W SKYLT PIL HÖGER HÖGER-VIT LG109-2-W SKYLT HERRTOA HÖGER-VIT LG101-2-W SKYLT PIL VÄNST. TOPP-VIT LG110-1-W SKYLT DAMTOA TOPP-VIT LG102-1-W SKYLT PIL VÄNST HÖGER-VIT LG110-2-W SKYLT DAMTOA HÖGER-VIT LG102-2-W SKYLT INFO TOPP-BLÅ LG114-1-B SKYLT DAM/HERR-TOPP- BLÅ LG103-1-B SKYLT INFO TOPP-VIT LG114-1-W SKYLT DAM/HERR- TOPP-VIT LG103-1-W SKYLT RULLTRAPPA TOPP-VIT LG115-1-W SKYLT DAM/HERR HÖGER-VIT. LG103-2-W SKYLT RULLTRAPP HÖGER-VIT LG115-2-W SKYLT HANDIKAPP TOPP-VIT LG104-1-W SKYLT GARDEROB TOPP-VIT LG116-1-W SKYLT HANDIKAPP HÖGER-VIT LG104-2-W SKYLT GARDEROB HÖGER-VIT LG116-2-W SKYLT COCKTAIL TOPP-BLÅ LG105-1-B SKYLT HISS TOPP-VIT LG117-1-W SKYLT COCKTAIL TOPP-VIT LG105-1-W SKYLT HISS HÖGER-VIT LG117-2-W SKYLT COCKTAIL HÖGER-BLÅ LG105-2-B SKYLT SKRÄP-TOPP-VIT LG106-1-W SKYLT SKRÄP HÖGER-VIT LG106-2-W SKYLT HAND TOPP-RÖD LG107-1-R SKYLT HAND TOPP-RÖD LG107-2-R SKYLT PIL NER TOPP-VIT LG108-1-W SKYLT PIL NER HÖGER-VIT LG108-2-W SKYLT PIL HÖGER TOPP-VIT LG109-1-W SKYLT BESTICK TOPP-VIT LG118-1-W SKYLT BESTICK HÖGER-VIT LG118-2-W SKYLT CAFÉ TOPP-VIT LG119-1-W SKYLT CAFÉ HÖGER-VIT LG119-2-W SKYLT RÖKNING TOPP-VIT LG120-1-W SKYLT RÖKNING HÖGER-VIT LG120-2-W SKYLT RÖK FÖRBJ TOPP-RÖD LG121-1-R SKYLT RÖK FÖRBJ HÖGER-RÖD LG121-2-R tillbehör Teknisk Specifikation E-nr DesignationBenämning Type no. Typ.nr Akryl och Aluminium RAIL FOR TWO SKENA SIGNS FÖR TVÅ SKYLTAR LG2 LG2 Mått 165x205mm RAIL FOR FOUR SKENA SIGNS FÖR FYRA SKYLTAR LG4 LG RAIL ADJUSTABLE SKENA BAR ANPASSNINGS 200 CM BAR 200CM LG200 LG200 6V Energiförbrukning 0,4W CEILING PENDLE TAKPENDEL 800 MM800MM LL001 LL TRAFO 3 W/6 TRAFO V 3W/6V LG011 LG TRAFO 10 W/6 TRAFO V 10W/6V LG012 LG012 Temperature range Lysdioder (Vit/Blå/Grön/Gul/Röd) -20 C to +40 C 350 g

17 SVENSKTILLVERKAD Design Briljans och läsbarhet Kontrast och detaljrikedom Tunn och anpassningsbar Lång livslängd Låg energiförbrukning LEDOSIGN - briljanta färger för dina skyltidéer! Ledosign är produkter utvecklade och tillverkade utifrån kundens specifika design- och applikationsbehov. Vår laserteknologi ger upphov till en stark och jämn ljusåtergivning i en produkt med hög kontrast och möjlighet till detaljer. Ledosign är en tunn och anpassningsbar produkt med lång livslängd och låg energiförbrukning. Produktområdena sträcker sig som exempel över inredning, varumärken, reklam och bilindustri. Ledosign öppnar upp för användning inom ett oändligt antal områden, vår kompetens hjälper er att finna er specifika lösning. UTRYMNINGSPLANER i exklusivt utförande Ledolight erbjuder exklusiva utrymningsplaner i akryl. För enklare montering leverarar vi planritningarna komplett med stilrena distanser. Vi tillverkar utrymningplaner i A3-format och följer Svenska standarden SS2875. Vill ni ha specialutförande? Kontakta Ledolight för mer information.

18 quality and design MADE IN SWEDEN sdas sadds CENTRAL RESERVKRAFT - CPS/UPS - för ökad säkerhet BATTERIER sda asdas asdasdsa Ledosafe och Ledonomic Wagfors reservkraftaggregat för nöd- och reservbelysning finns i olika utföranden beroende på storlek på lasten och drifttid. För Ledolights nödutrymningsarmaturer rekommenderar vi Flexline FL1S (sinus) Digital eller PowerLine 6000 Digital-serien. Båda aggregaten håller hög kvalitet och ger stabil drift och 100 procent ljus i nöddrift. LEDOSAFE LL-048 LEDOSAFE LL-049 LEDOBRIGHT LL BATTERI NIMH 4,8V 1150mAh efter BATTERI NIMH 4,8V 1150mAh före BATTERI NiMh 3,6V 1150mAh Ledobright LL048 LL049 LL-050 BATTERI NiMh 4,8V 1250mAh Ledonomic LL-052 BATTERI NiMh 4,8V 1250mAh Longlife LL-054 Central spänningsmatning. Lamporna tänds automatiskt vid strömavbrott. BATTERI NiMh 4,8V 1250mAh Ledobasic LL-051 Microprocessorer övervakar och kontrollerar alla vitala delar, ansluten last, laddning och batteri. Avvikelse indikeras på intern panel samt med externt larm. LEDONOMIC LL-052 LEDONOMIC LONGLIFE LL-054 LEDOBASIC LL-051 Aggregaten levereras med underhållsfria VRLA batterier som har en beräknad livslängd på år. CPS PowerLine 6110/6120/6130/6140 Digital 150W / 300W / 600W / 1200W Konstruktionen skyddar mot skada vid eventuell fel hantering eller felkoppling. Aggregaten uppfyller kraven enligt EN50171 och är EMC och Safety godkända av ackrediterad tredje part. Kraftiga ingångsplintar och tydliga instruktioner gör installationen enkel. Automatisk funktionstest Ls Flexline FL1S (sinus) digital 50w BACKUP POWERLINE 6140 DIGITAL (WAGFORS) 1200W LSPL-1200W BACKUP POWERLINE 6130 DIGITAL (WAGFORS) 600W LSPL-600W BACKUP POWERLINE 6120 DIGITAL (WAGFORS) 300W LSPL-300W BACKUP POWERLINE 6110 DIGITAL (WAGFORS) 150W LSPL-150W Svensktillverkad LS FLEXLINE FL1S (SINUS) DIGITAL (WAGFORS) 50W LSFL-50W DALI TOUCHPANEL 120 (LEDOSAFE/LEDOBRIGHT/LEDONOMIC) LSDTP-001 Tillverkning av Ledolights produkter görs i Alingsås.

19 driftsäker stilren design låga driftskostnader Ledolight Sweden AB Järnvägsgatan 9 SE Alingsås, Sweden Phone:+46 (0) Fax: +46 (0) info@ledolight.se Web:
