3 Innehåll Var sak har sin plats. Allmän information 2-3 Systematiska System Edström 4-5 Kassetter 6 Hyllor 7-8 Utdragbara hyllor Dropfront 12 Hyllstegar & Flexiplan 13 Verktygspaneler 14 Ramar & Lastslädar Systemtillbehör Skåp & förvaring 23 Skruvstycke & Hållare 24 Gastubhållare 25 Säkerhet 26 Belysning, mm 27 Inverter & Batteriladdare 29 Verktygshållare Tillbehör Personbilslösningar 34 Monteringsdetaljer 35 Inredningar 36 Montering Råd på vägen 40

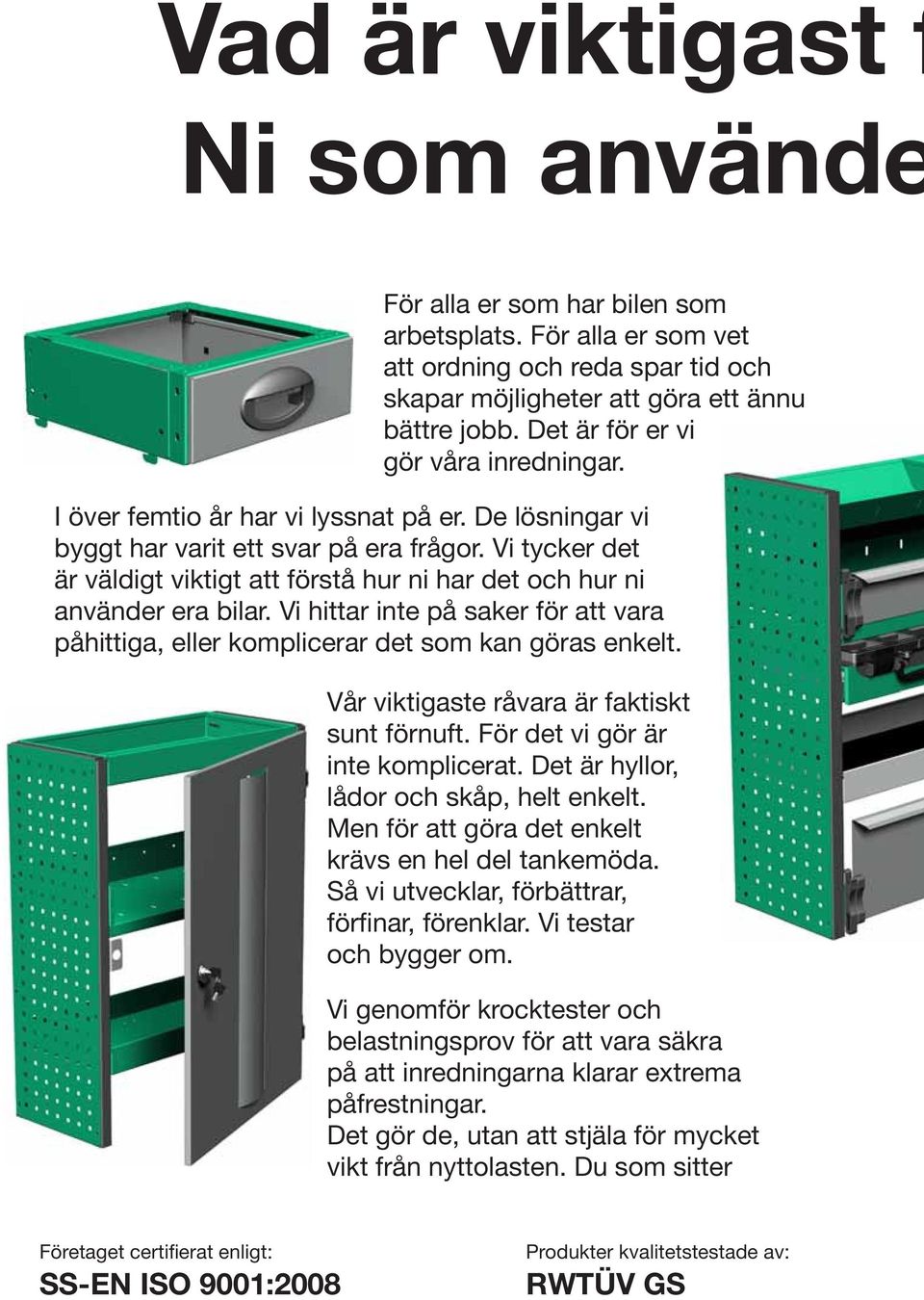

4 Vad är viktigast f Ni som använde För alla er som har bilen som arbetsplats. För alla er som vet att ordning och reda spar tid och skapar möjligheter att göra ett ännu bättre jobb. Det är för er vi gör våra inredningar. I över femtio år har vi lyssnat på er. De lösningar vi byggt har varit ett svar på era frågor. Vi tycker det är väldigt viktigt att förstå hur ni har det och hur ni använder era bilar. Vi hittar inte på saker för att vara påhittiga, eller komplicerar det som kan göras enkelt. Vår viktigaste råvara är faktiskt sunt förnuft. För det vi gör är inte komplicerat. Det är hyllor, lådor och skåp, helt enkelt. Men för att göra det enkelt krävs en hel del tankemöda. Så vi utvecklar, förbättrar, förfinar, förenklar. Vi testar och bygger om. Vi genomför krocktester och belastningsprov för att vara säkra på att inredningarna klarar extrema påfrestningar. Det gör de, utan att stjäla för mycket vikt från nyttolasten. Du som sitter Företaget certifierat enligt: SS-EN ISO 9001:2008 Produkter kvalitetstestade av: RWTÜV GS

5 ör inredningen? r den, tycker vi. framför alltihop kan känna dig trygg. Den inredning som du köper från oss idag innehåller mer än femtio års erfarenhet. En bra inredning ska vara lätt att få på plats. Rationell montering är helt enkelt ett sätt att göra inredningen billigare. Liksom det stora svenska möbelföretaget har vi insett att det finns mycket att tjäna genom att tänka på hur man sätter ihop alltihop. Och att göra det möjligt att kombinera alla olika moduler på ett smart och effektivt sätt. I den här katalogen hittar du allt du behöver för att göra din bil till en bra arbetsplats. Vad du än använder den till. Produkterna är: Patenterade och mönsterskyddade Produkter krocktestade av: Millbrook

6 Systematiska System Edström Man kan utan tvekan säga att vi är väldigt flexibla när det gäller inredningar. Och det bygger på att vi har ett system som hänger ihop. Våra kassetter och hyllor kan kombineras i oändlighet. Ja, nästan i varje fall. Du kan med andra ord designa din inredning så att den blir precis som du vill ha den. Och byter du bil kan du ta med den till nästa om du vill. Nr Beskrivning 1 Kassetter Varje kassett (låda) är ett eget byggelement så det är du som bestämmer hur den färdiga hurtsen ska se ut. Sid 6 2 Hyllor Hyllorna har en 65 mm hög kant, ett 180 omslag gör hyllan stadig och ger en mjukt avrundad kant. Sid Hyllstegar Finns i ett flertal varianter och utföranden. Sid 13 4 Dropfront Hyllan med nedfällbar framkant, vilket underlättar åtkomst av material vid tätt monterade hyllor. Sid 12 5 Lådinsatser Plastinsatser med lösa avdelare, du bestämmer själv fackindelningen. Sid 19 6 Plastbackar Förvaring av reservdelar och verktyg. Sid 19 7 Pärmställ Lätt åtkomst av pärmar. Sid 21 8 Konsoler Monteringstillbehör som behövs för montering och fastsättning i bil. Sid 35 9 Kassettväska En väska som är lämplig för ett sortiment av smådelar att ta med på jobb. Sid Nr Beskrivning 1 Aluminiumhyllor Cirka halva vikten jämfört med hyllor av plåt, klarar 20 kg utbredd last. Sid 8 2 Kabelhylla En överskådlig förvaring för dina kabelrullar. Sid 8 3 Väskstöd Håller din last på plats. Sid 20 4 Burk/Tubhållare Håller ordning på burkar och tuber. Sid 31 5 Väskhylla Förvaring av två stycken kassettväskor, utdragbar till 100%. Sid 18 6 Väskfäste Monteras på en hyllstege. Sid

7 3 Nr Beskrivning 1 Utdragbara hyllor Finns i två höjder och tre längder. Ska monteras mellan två hyllstegar. Sid Panelplåt En slät verktygspanel som passar våra hyllstegar. Sid 14 3 Hyllstegsförlängare Förlänger din byggnation på höjden. Sid Nr Beskrivning Skåpdörrar Bygg ditt eget skåp. Sid 20 2 Gastubhållare Stadigt fäste för dina gastuber. Sid 25 3 Verktygspaneler En mängd olika mått, med bockad kant och förstyvningar. Sid 14 4 Bänkskiva En skiva som tål tuffa tag. Sid 32 5 Skruvstycke Montera på en bänkskiva eller någon av våra hållare. Sid 24 6 Vinkel/Stödskena Monterad på golvet fungerar den som en raskant, vänd på den och montera under en kassettrad för en säker och stadig montering. Sid Nr Beskrivning 1 Utdragbar inredningsram En ram som gör din inredning utdragbar samtidigt som den frigör golvutrymme. Sid Fästjärn Behövs för att säkra inredningen på ramen. Sid

8 Kassetter Det här är grundstenen i systemet. Det gör det möjligt för dig att själv bestämma hur den färdiga hurtsen ska se ut. Välj mellan två olika djup, två höjder och fyra bredder. Kassetterna klarar en last på 40 kg med glidskenor och upp till 60 kg med gejdrar. Kassetter 300 djup Benämning Art.Nr B x H Vikt Kassett x 110 2,8 Kassett x 220 3,9 Kassett x 110 3,3 Kassett x 220 4,6 Kassett x 110 4,1 Kassett x 220 6,0 Kassett x 110 8,7 Kassett x ,3 Kassetter 470 djup Benämning Art.Nr B x H Vikt Kassett x 110 3,4 Kassett x 220 5,2 Kassett x 110 3,9 Kassett x 220 5,9 Kassett x 110 5,2 Kassett x 220 7,5 Kassett x ,6 Kassett x ,4 Topplåtar & Socklar Benämning Art.Nr D x B x H Vikt Topplåt x 302 0,7 Topplåt x 392 0,8 Topplåt x 605 1,3 Topplåt x 302 1,0 Topplåt x 392 1,3 Topplåt x 605 2,8 Sockel x 302 x 55 0,9 Sockel x 392 x 55 1,0 Sockel x 605 x 55 1,0 Sockel x 302 x 55 1,0 Sockel x 392 x 55 1,2 Sockel x 605 x 55 1,6 Gejdrar Benämning Art.Nr Djup Info Vikt Gejder Par 1,2 Gejder Par 2,0 Höjer lastkapaciteten från 40 till 60 kg per låda. 6

9 Hyllor Våra hyllor har några smarta egenskaper. En 65 mm hög kant håller sakerna på plats. Förstansade hål som underlättar montage mellan hyllstegar eller ovanpå en kassett-stapel. Du kan också montera hyllorna i våra Flexiplan-konsoler, då blir de fällbara. Hyllor 300 djup Benämning Art.Nr Längd Vikt Hylla ,3 Hylla ,6 Hylla ,2 Hylla ,5 Hylla ,8 Hylla ,2 Hylla ,5 Hylla ,8 Hylla ,1 Hylla ,3 Hylla ,5 Hylla ,8 Hylla ,1 Hylla ,3 Hylla ,0 Lastförmåga mm 70 kg utbredd last. Lastförmåga mm 50 kg utbredd last. Hyllor 470 djup Benämning Art.Nr Längd Vikt Hylla ,8 Hylla ,2 Hylla ,2 Hylla ,6 Hylla ,0 Hylla ,5 Hylla ,9 Hylla ,3 Hylla ,8 Hylla ,0 Hylla ,2 Hylla ,7 Hylla ,1 Hylla ,5 Hylla ,7 Lastförmåga mm 70 kg utbredd last. Lastförmåga mm 50 kg utbredd last. Hyllavdelare av plåt Benämning Art.Nr Djup Höjd Vikt List 2740 (1-meters längd) 0,4 Avdelare ,2 Avdelare ,4 Avdelare ,6 Avdelare ,2 Avdelare ,6 Avdelare ,0 7

10 Hyllor 160 djup Benämning Art.Nr Längd Vikt Hylla ,4 Hylla ,7 Hylla ,6 Ställbar längd Hylla ,3 Hylla ,3 Flipfront djup 2,0 Lastförmåga mm 70 kg utbredd last. Ställbara hyllor 30 kg. Hyllor Aluminium Benämning Art.Nr Djup Längd Vikt Hylla ,6 Hylla ,8 Hylla ,9 Hylla ,1 Hylla ,0 Hylla ,3 Hylla ,9 Hylla ,1 Hylla ,3 Hylla ,6 Hylla ,8 Hylla ,3 Lastförmåga 20 kg utbredd last. Hylla för kabelrullar Benämning Art.Nr D x L x H Vikt Hylla x 784 x 114 4,3 Förvara dina kabelrullar på ett överskådligt sätt, en flyttbar avdelare ingår. Lastförmåga 30 kg utbredd last. Basic kit - Hyllsektion Benämning Art.Nr D x L x H Vikt Basic kit x 786 x ,0 Basic kit x 999 x ,5 Ordning och reda i bilen på enklast tänkbara sätt, det får du med våra hyllsektioner. Varje sektion levereras i platt paket med nödvändiga skruvar för montering och fastsättning. Lastförmåga; 20 kg utbredd last per hylla. 8

11

12 Utdragbara Hyllor Vore det inte praktiskt om man kunde dra ut hela hyllan för att komma åt grejerna? Jo, det tyckte vi också. En utdragbar hylla blir ju liksom en låda och hylla på samma gång. Flexibilitet är som sagt ett nyckelord för oss. Med utdragbara hyllor och ett mellangolv kan du utnyttja bilens utrymmen till max. Komplettera med en inredning ovanpå mellangolvet så får du med dig det mesta du behöver när du är ute på jobb. Vi kan leverera mellangolv och hyllor till dom flesta mindre bilmodeller som förekommer. Kontakta oss för mer information om vilka modeller vi har färdiga golv och konfigurationer till. Komplettera med en inredning som passar dina behov. 10

13 Du kan med fördel kombinera utdragbara hyllor med kassetter och dropfront hyllor. Till 470 mm djup inredning har vi två höjder och tre längder på hyllorna, till 300 mm djup inredning har vi en höjd och tre längder på hyllorna. Lastförmåga 40 kg utbredd last. Ramen kan även användas som en vanlig hyllstege. Utdragbara hyllor 300 Benämning Art.Nr L x D x H Matchar Vikt Utdragshylla x 222 x mm 8,3 Utdragshylla x 222 x mm 9,8 Utdragshylla x 222 x mm 11,4 Utdragbara hyllor 470 Benämning Art.Nr L x D x H Matchar Vikt Utdragshylla x 392 x mm 9,8 Utdragshylla x 392 x mm 10,6 Utdragshylla x 392 x mm 11,4 Utdragshylla x 392 x mm 12,2 Utdragshylla x 392 x mm 13,0 Utdragshylla x 392 x mm 13,8 Hyllstege för mellangolv Benämning Art.Nr D x H Vikt Hyllstege x 350 0,9 Hyllstege x 350 1,0 11

14 Dropfront Många av er behöver få in mycket på hyllorna. Samtidigt vill ni att sakerna ska vara lätta att hitta. För er har vi gjort hyllor med en front som är lätt att fälla ner. De kan monteras tätare än våra standardhyllor samtidigt som du ser och kommer åt det som ligger på hyllorna. Fler hyllmeter på samma golvyta! DF Hyllor Benämning Art.Nr Djup Längd Vikt DF Hylla ,4 DF Hylla ,9 DF Hylla ,6 DF Hylla ,2 DF Hylla ,9 DF Hylla ,2 DF Hylla ,1 DF Hylla ,9 Hyllan levereras med 8 st självgängande M6 skruv för montage i hyllstegar. Lastförmåga 70 kg utbredd last. Dropfronter Benämning Art.Nr Höjd Längd Vikt Dropfront ,8 Dropfront ,3 Dropfront ,0 Dropfront ,7 Dropfront ,3 Dropfront ,1 Dropfront ,4 Dropfront ,5 Dropfronterna levereras komplett med beslag. Beslag Benämning Art.Nr Beskrivning Vikt DF Vinkel 1980 Komplett sats, 1 par 0,2 Beslag för montage av dropfront utan hylla, används vid golvmontage. Avdelare Benämning Art.Nr Djup Höjd Vikt DF Avdelare ,2 DF Avdelare ,4 DF Avdelare ,4 DF Avdelare ,7 12

15 Hyllstegar & Flexiplan Hyllstegen är en monteringsram som du använder för att montera hyllor, dropfronter, kassetter mm. Flexiplan gör våra hyllor fällbara. Du kan alltså växla mellan en fullständig hyllinredning och ett tomt skåputrymme för volymtransporter. Hyllstegar Benämning Art.Nr D x H Vikt Hyllstege x 505 1,5 Hyllstege x 670 1,8 Hyllstege x 890 2,3 Hyllstege x ,9 Hyllstege x ,4 Hyllstege x ,0 Hyllstege x 505 1,7 Hyllstege x 670 2,0 Hyllstege x 825 2,3 Hyllstege x 890 2,5 Hyllstege x ,1 Hyllstege x ,4 Hyllstege x ,4 Hyllstegsförlängare Benämning Art.Nr D x H Vikt Förlängare x 185 0,8 Förlängare x 230 1,0 Förlängare x 290 1,1 Förlängare x 400 1,3 Förlängare x 185 0,9 Förlängare x 230 1,1 Förlängare x 290 1,3 Förlängare x 400 1,6 Hyllstegsförlängare sticks in i en hyllstege och bultas sedan fast. Toppen på hyllstegsförlängarna är anpassade för hyllor med 160 respektive 300 mm djup. Förlängningsben Benämning Art.Nr Längd Vikt Förl.ben mm 0,7 Förlängningsbenet sticks in i hyllstegsprofilen och skruvas fast. Ställbart från 10 till 400 mm. Flexiplan Benämning Art.Nr Höjd Längd Vikt Konsolsats grund ,7 Konsolsats tillbyggnad ,4 Monteringssats för hyllor ,2 Fäll ner en del av hyllorna och du kan kombinera transport av små paket med skrymmande gods. I monteringssatsen för hyllorna ingår alla delar som krävs för ett enkelt och snabbt montage. Hyllor väljer du på sidan 7, vi rekommenderar max 1600 mm längd. 13

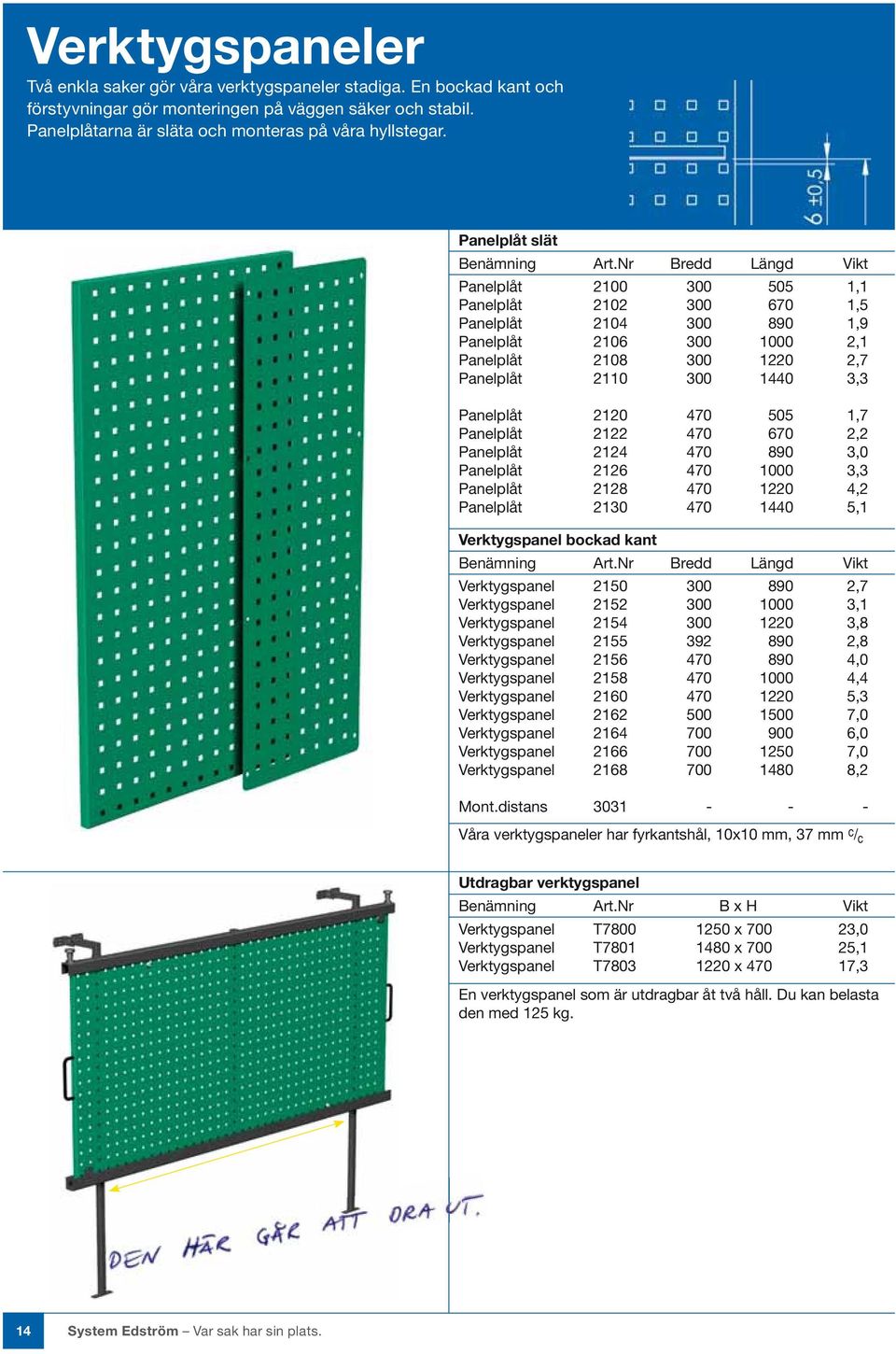

16 Verktygspaneler Två enkla saker gör våra verktygspaneler stadiga. En bockad kant och förstyvningar gör monteringen på väggen säker och stabil. Panelplåtarna är släta och monteras på våra hyllstegar. Panelplåt slät Benämning Art.Nr Bredd Längd Vikt Panelplåt ,1 Panelplåt ,5 Panelplåt ,9 Panelplåt ,1 Panelplåt ,7 Panelplåt ,3 Panelplåt ,7 Panelplåt ,2 Panelplåt ,0 Panelplåt ,3 Panelplåt ,2 Panelplåt ,1 Verktygspanel bockad kant Benämning Art.Nr Bredd Längd Vikt Verktygspanel ,7 Verktygspanel ,1 Verktygspanel ,8 Verktygspanel ,8 Verktygspanel ,0 Verktygspanel ,4 Verktygspanel ,3 Verktygspanel ,0 Verktygspanel ,0 Verktygspanel ,0 Verktygspanel ,2 Mont.distans Våra verktygspaneler har fyrkantshål, 10x10 mm, 37 mm c / c Utdragbar verktygspanel Benämning Art.Nr B x H Vikt Verktygspanel T x ,0 Verktygspanel T x ,1 Verktygspanel T x ,3 En verktygspanel som är utdragbar åt två håll. Du kan belasta den med 125 kg. 14

17

18 Ramar & Lastslädar Med utdragbara inredningsramar kommer inredningen till dig istället för tvärtom. Din rygg och dina knän kommer att tacka dig, samtidigt som det skapar mer golvutrymme i bilen. Vår utdragbara inredningsram låter inredningen komma till dig istället för tvärtom. Du skonar rygg och knän samtidigt som du frigör golvutrymme. En mindre inredning kan med fördel monteras hängande. Detta frigör golvyta under inredningen. Den smarta universella monteringsramen gör att du i de flesta montage kan utnyttja befintliga fästpunkter i bilen. Tänk på att du kan spegelvända inredningarna för montage på höger eller vänster sida. Lastsläden låter lasten komma till dig, med en skräddarsydd låda så fungerar den utmärkt som lastbärare. Vill du ha en utdragbar inredning så väljer du med fördel en av dom smala slädarna. 16

19 Utdragbar Inredningsram Benämning Art.Nr Lastförmåga Vikt Ram T kg 18,0 Fästjärn T7806-0,3 Ramens mått; 1200 mm bred och 700 mm hög. Totalhöjden ställs in med benen och dom övre fästena efter behov och utrymme. Ramen är utdragbar åt två håll. Lastförmåga 140 kg. Inredningsram Benämning Art.Nr Lastförmåga Vikt Inredningsram kg 9,6 Överliggaren är 1200 mm bred, maxbredd på benen är 1096 mm. Höjden kan justeras från 890 mm till 1290 mm, vid behov kan benen kapas. Lastslädar-Chassi Benämning Art.Nr B x L Vikt Lastsläde x ,3 Lastsläde x ,3 Lastsläde x ,5 Lastsläde x ,9 Lastsläde x ,7 Lastsläde x ,8 Alla slädar är utdragbara 2/3-delar av sin längd och klarar 200 kg utbredd last. Du kan givetvis lägga på en skiva som är större än släden om du behöver. 17

20 Systemtillbehör I vårt system kan du lägga till många smarta funktioner. I både stort och smått. För, som sagt, det är i detaljerna storheten avslöjar sig. Kassettväska Benämning Art.Nr D x B x H Vikt Svep x 392 x 110 1,6 Väska x 352 x 82 2,2 Väskinsats x 85 x 75 0,3 Väskinsats x 85 x 75 0,5 Väskinsats x 85 x 75 0,8 Väska med svep (säljes separat) passar i en kassettstapel. Väskhyllan i svepet glider ut på gejdrar, lastförmåga 25 kg. Väskan kommer komplett med insatser, vill du ändra konfiguration på insatserna kan du köpa till andra storlekar. Skenor till väska Benämning Art.Nr Vikt Skena ,1 Skena ,5 Ett enkelt och lättmonterat fäste. Fäste till väska Benämning Art.Nr D x B x H Vikt Väskfäste x 470 x 300 2,1 Fästet monteras på en hyllstege, samma fäste används både till 300 och 470 mm djup stege. Väska och fäste säljes separat. Hylla till två väskor Benämning Art.Nr D x B x H Vikt Väskhylla T x 784 x 75 4,5 En hylla med plats för två väskor, utdragbar till 100%. 18

21 Lådinsatser Benämning Art.Nr Djup Bredd Vikt Lådinsats ,1 Lådinsats ,2 Lådinsats ,2 Lådinsats ,4 Lådinsatserna passar i kassetter, hyllor, mm. En uppsättning avdelare för maximal fackindelning ingår i varje insats. Du väljer själv hur många fack du vill ha. Guide för lådinsatser Kassettbredd Bredd på insats, antal 302 mm 127 mm, 2 st 392 mm 172 mm, 2 st 605 mm 127 mm, 3 st mm, 1 st Plastbackar Benämning Art.Nr D x B x H Vikt Plastback x 121 x 145 0,2 Plastback x 170 x 145 0,3 Plastback x 291 x 145 0,4 Plastback x 121 x 145 0,3 Plastback x 170 x 145 0,4 Plastback x 291 x 145 0,5 Plastbackarna finns i 2 djup som passar hyllor med 300 respektive 470 mm djup. Guide för plastbackar Hyllängd Antal backar per bredd 291 mm 170 mm 121 mm 302 mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm 2 8 Fler kombinationer är möjliga. Kassettilägg Benämning Art.Nr Passar i Ilägg & 2332 Ilägg & 2342 Ilägg & 2362 Ilägg & 2432 Ilägg & 2442 Ilägg & 2462 Kassettilägg skyddar verktyg och reservdelar samtidigt som det fungerar som en ljuddämpare. 19

22 Skåpdörrar Benämning Art.Nr Bredd Höjd Vikt Skåpdörr ,6 Skåpdörr ,1 Skåpdörr ,8 Skåpdörr ,7 Klädkrok mm djup 0,4 Klädkrok mm djup 0,7 Skåpdörrarna låter dig bestämma hur ditt färdiga skåp ska se ut. Du får ett låsbart utrymme på köpet. Komplettera med klädkrok så får du ett klädskåp. Dörren kan monteras höger eller vänsterhängd, ditt val. Väskstöd Benämning Art.Nr Längd Vikt Väskstöd ,6 Ett hjälpmedel för dig som behöver låsa/säkra last, exempelvis väskor med maskiner och verktyg. Kommer i 1176 mm längd men kan vid behov kapas. Krysstag Benämning Art.Nr Vikt Krysstag ,6 Används i första hand vid montage av utdragbara hyllor. Staget är anpassat till alla tre längder vi har av utdragbara hyllor, samt hyllstegar högre än 505 mm. Det kan även användas vid montage av våra standardhyllor upp till 1176 mm längd. Hyllavdelare av plast Benämning Art.Nr Längd Vikt Avdelare ,6 En enkel och prisvärd avdelare av plast. Ritsa och bryt av den i önskad längd eller koppla ihop 2 st så fördubblar du längden. 20

23 Färg Benämning Art.Nr Information Grafitgrå 9007 Sprayburk Ljusgrå ,2 dl bättrings burk Grafitgrå ,2 dl bättrings burk Edström grön ,2 dl bättrings burk Pärmställ Benämning Art.Nr D x B x H Vikt Pärmställ x 388 x 250 4,5 Blankettfack x 500 1,6 Pärmställ x 325 x 160 0, Invändig steghållare Benämning Art.Nr Längd Vikt Steghållare T ,5 Häng undan stegen uppe i taket på ett enkelt och smidigt sätt med några enkla handgrepp så är det bara att dra ut den till bakdörren. Aluminiumskenan kommer i två delar med ett skarvstycke. 21

24

25 Skåp & Förvaring Insidan av en bil är kanske inte det mest rätlinjiga som finns. Men rätt utnyttjat skapar det möjligheter. Ett hjulhusfack är en bra plattform att bygga vidare på. Och i utrymmet mellan framstolarna kan man ha en kupébox. Till exempel. Hjulhusfack Benämning Art.Nr D x B x H Vikt Hjulhusfack x 998 x ,0 Hjulhusfack x 1176 x ,9 Hjulhusfack x 1210 x ,0 Hjulhusfack x 998 x ,9 Hjulhusfack x 1176 x ,8 Hjulhusfack x 1210 x ,0 Hjulhuslucka/Dropfront Benämning Art.Nr Höjd Längd Vikt Dropfront ,8 Dropfront ,2 DF Vinkel 1980 Komplett sats, 1 par 0, måste användas vid montage av dropfront i golvnivå utan hylla. Kassettskåp Benämning Art.Nr D x B x H Vikt Kassettskåp x 392 x ,6 Vänster / högerhängd dörr, vid behov ändras detta enkelt. Behöver du en annan storlek på ditt skåp kan du använda våra skåpdörrar och bygga ett som passar dig, se sidan 20. Kupébox Benämning Art.Nr D x B x H Vikt Kupébox x 197 x 385 5,4 23

26 Skruvstycke & Hållare Med ett stabilt skruvstycke i bilen kan man lösa många problem. Skruvstycke Benämning Art.Nr Käftbredd Vikt Skruvstycke ,3 Skruvstycket är komplett med en rörkäft och vridbar platta. Skruvstyckehållare Benämning Art.Nr Höjd Vikt Hållare ,5 Hållare ,1 Skyddskåpa Benämning Art.Nr Information Vikt Skyddskåpa 2950 Ingår i 5012 & ,0 Utdragbar skruvstyckehållare/arbetsbänk Benämning Art.Nr Längd Matchar Vikt Hållare mm 11,7 Hållare mm 12,9 Skruvstyckehållaren ska monteras mellan 470 mm djupa hyllstegar. Fällbar skruvstyckehållare/arbetsbänk Benämning Art.Nr Vikt Hållare ,5 Stödben 2952 Ställbar höjd 1,7 Fälls ner med ett enkelt handgrepp. 780 mm 765 mm 173 mm 202 mm 195 mm 204 mm 24

27 Gastubhållare Gastub i bil kräver säkra och stabila hållare. De hittar du här. Gastubhållare Benämning Art.Nr Tub Ø Bredd Höjd Vikt Hållare 2910 < ,0 Gasol P6 (kan användas till tuber med Ø 320 mm efter modifiering) Kan även användas till kylmediatuber. Gastubhållare Benämning Art.Nr Tub Ø Bredd Höjd Vikt Hållare enkel 2912 < ,7 Hållare dubbel ,9 Gasol P6 (2912), kan även användas till kylmediatuber. 5 kg Acetylen & Oxygen passar i hållare Gastubhållare Benämning Art.Nr Djup Bredd Höjd Vikt Hållare ,5 Gasol P6 eller 2 st 5 kg Acetylen & Oxygen. Fäste för dubbla tuber ingår. Gastubhållare Benämning Art.Nr Tub Ø Bredd Höjd Vikt Hållare ,4 Acetylen & Oxygen (AGA A21 & O20 eller motsvarande). Gasskåp Benämning Art.Nr Djup Bredd Höjd Vikt Skåp ,3 Gasskåp med tätad dörr, fäste för en flaska/tub och en löstagbar hylla. Dräneringsrör och fäste för dubbla tuber ingår, dessa får du montera själv. Vänster/högerhängd dörr, vid behov ändras detta enkelt. 25

28 Säkerhet Vi gör din bil säkrare med en bra inredning och med rätt säkerhetsutrustning. Brandsläckare, surrningar och 1:a hjälpen är viktigt på en arbetsplats, inte minst om det är en bil. Brandsläckare Benämning Art.Nr Media Storlek Brandsläckare 5055 Pulver 2 kg Brandsläckare 5056 Pulver 4 kg Brandsläckare 5057 Pulver 6 kg Väggfäste ingår till alla släckare. 1;a förband Benämning Art.Nr Första hjälpen tavla 5080 Förbandskudde med reflexväst 5082 Surrningsfästen Benämning Art.Nr Surrningsögla försänkt 5097 Surrningsögla 5098 Surrningsögla extra kraftig 5099 Nylonremmar Benämning Art.Nr Längd Bredd Nylonrem med spännare Nylonrem 2-delad Nylonrem Gummisträckare Benämning Art.Nr Längd Fästknopp Gummisträckare Gummisträckare 5124 Löpmeter Gummisträckare

29 Belysning, mm God belysning är en viktig detalj, inte bara för trivsel utan också för en bra arbetsmiljö. Vi har satser med olika antal armaturer. De består av armaturer med 30 st dioder i varje, kabel och strömbrytare. Vi har även ett antal olika punktbelysningar, välj de som passar dig bäst. Och om du jobbar på eller vid sidan av vägen är en bra varningsfyr en viktig livförsäkring. Skåpbelysning Benämning Art.Nr Beskrivning Watt LED Armatur V, 30 dioder 1,8 Skåpbelysning, sats F armaturer 3,6 Skåpbelysning, sats F armaturer 5,4 Skåpbelysning, sats F armaturer 7,2 Skåpbelysning, sats F armaturer 9,0 Skåpbelysning, sats F armaturer 10,8 Satserna består av armatur 5067, kabel, säkring och trappströmbrytare. Arbetsbelysning Benämning Art.Nr Beskrivning Back-/Arbetslampa 5041 Rostfritt stål Arbetsstrålkastare 5042 Vridbar våg & lodrätt Varningsfyrar, mm Benämning Art.Nr Beskrivning Rörfäste 5048 Universal Varningsfyr 5059 Blixtljus

30

31 Inverter & Batteriladdare Mycket blir enklare med 230 volt i bilen. Du kan driva alla dina elverktyg, svetsa, ladda batterier och dator. Med en inverter är det möjligt. Du får en utspänning med sinusvåg så det är inga problem att driva en dator. Om du inte hittar vad du behöver så kontakta oss, vi kan ta fram många fler lösningar. Phoenix Inverter 12V/1600VA Art.Nr Nom. effekt B x D x H Vikt VA 214 x 110 x ,0 Phoenix Inverter Compact, ren sinus inverter. Perfekt för all utrustning som kräver hög starteffekt som kylkompressor, elmotorer, lysrör, etc. Phoenix Multi 12V/1600VA/70Amp Art.Nr Nom. effekt B x D x H Vikt VA 214 x 110 x ,0 Phoenix Multi Compact, kombinerad batteri laddare och inverter. En kompakt kombination, laddare med fyra stegs laddning, inverter med sinusvåg. 20 millisekunders automatisk omkopplare mellan nät och inverter drift. Blue Power Batteriladdare Art.Nr Info B x D x H Vikt V/15A 99 x 193 x 46 1,8 En helt sluten, tre stegs batteriladdare på hela 15 ampere, vattentät (IP 65) och vibrationssäker. Hölje av aluminium. Automatisk omkoppling till vilospänning. Phoenix Inverter 12V/350VA Art.Nr Nom. effekt B x D x H Vikt VA 155 x 237 x 72 3,5 Phoenix Inverter, ren sinus inverter lämplig för känslig elektronisk utrustning. Datorer och laddare för batteriverktyg går alldeles utmärkt att driva. Ringkärnetransformator; hög verkningsgrad. Batterikablar ingår, 1,5 meter. Med IEC-320 anslutning, kontakt ingår. 29

32 Verktygshållare Här finns en mängd olika hållare att välja mellan. Och vill du göra det enkelt för dig väljer du en sats som vi blandat enligt vår erfarenhet. Upphängningskrok Dubbelkrok Art.Nr Ø Längd Antal Art.Nr Ø Längd Bredd Antal Enkelkrok Lednyckelkrok Art.Nr Ø Längd Antal Art.Nr Ø Längd Bredd Antal / /9 5 Vinklad enkelkrok Rundkrok Art.Nr Ø Längd Antal Art.Nr Ø Antal

33 Bygelkrok Grundplatta Art.Nr Ø Öppning Antal /44 5 Art.Nr Höjd Bredd Antal Ringkrok Fjäderklämma Art.Nr Ø Antal Art.Nr Ø Antal Sprayburkhållare Klämfix Art.Nr Ø Höjd Antal Art.Nr Byglar Längd Bredd Antal Kroksats Tub/Burkhållare Art.Nr Antal delar Antal Art.Nr Information Antal 4355 För 8 tuber & 3 burkar 1 Passar i 300 och 470 mm djupa hyllor. 31

34 Tillbehör Här hittar du saker som gör din mobila arbetsplats komplett. Och även här, i de här detaljerna kan du vara säker på att kvalitet och funktion är på topp. För att du ska kunna vara det! Bänkskivor Benämning Art.Nr Längd Tjocklek Vikt Bänkskiva ,9 Bänkskiva ,3 Bänkskiva ,7 Bänkskiva ,1 Bänkskiva ,0 Gummimatta Benämning Art.Nr Mått Hylla Vikt Gummimatta mm, löpmeter 5,7 Gummimatta mm löpmeter 0,4 Gummimatta x ,3 Gummimatta x ,4 Gummimatta x ,5 Gummimatta x ,7 Gummimatta x ,8 Gummimatta x ,9 Gummimatta x ,0 Gummimatta x ,1 Gummimatta x ,2 Gummimatta x ,3 Gummimatta x ,4 Gummimatta mm, löpmeter 0,9 Gummimatta x ,4 Gummimatta x ,5 Gummimatta x ,1 Gummimatta x ,4 Gummimatta x ,7 Gummimatta mm, löpmeter 1,4 Gummimattorna till våra hyllor är en 3 mm tjock slät matta. Vi har färdigskurna mattor som passar våra vanligast förekommande hyllor, till övriga så säljer vi per löpmeter från rullar om 10 meter. Gummimattan, nr. 5204, är räfflad och armerad för största möjliga hållbarhet. Pappershållare Benämning Art.Nr Vikt Pappershållare ,0 Papper 5086 Papper till ,3 32

35 Tubo Rörfack Benämning Art.Nr L x B x H Vikt Rörfack x 215 x 125 9,0 Lastfack för rörmaterial, en flyttbar avdelare finns inuti så att det är lätt att få ut rör som inte har fullängd. Monteras på vanliga takbågar. Slanghållare Benämning Art.Nr Vikt Slanghållare liten ,5 Slanghållare stor ,7 Korg Benämning Art.Nr Vikt Korg ,7 Stege Bakdörr Benämning Art.Nr Beskrivning Vikt Stege mm hög, 5 steg 4,3 Stege mm hög, 6 steg 4,8 Stege mm hög, 7 steg 5,4 För enkel åtkomst av material på taket har vi stegar för montage på bakdörr. Stegarna är tillverkade av rostfritt stål och pulverlackerade. Infästningen är ledad så att stegarna passar dom flesta bilmodeller som finns. 33

36 Personbilslösningar Vi har även tänkt på dig som använder din personbil i jobbet och kommit fram med ett par lösningar som förenklar din vardag. Lastinsats Benämning Art.Nr Information Vikt Insats T7709 B x D 950 x 1500 mm 23,0 Lastskydd T8393 Universal 12,0 Om du behöver växla mellan tom och inredd bil är vår lastinsats det självklara valet. Lastförmåga; 190 kg När du är klar med ditt arbete så är det bara att dra ur insatsen på en trave lastpallar eller dylikt, sen är det bara att fälla upp baksätet och lasta in familjen. Insats för kombi Benämning Art.Nr B x D x H Vikt Insats F x 300 x ,0 Liten enkel inredning för kombibilar, bottenskivan tillkommer. Dom tre hyllorna är i aluminium. 34

37 Monteringsdetaljer Det här kan man tycka är tråkiga små plåtbitar som man inte vill ödsla så mycket tid på. Men det har vi gjort, för att du ska slippa ödsla tid när du monterar inredningen. Hyllkonsoler Benämning Art.Nr Konsol ställbar vinkel, 160-hyllor 1840 Konsol ställbar vinkel, 300-hyllor 1842 Konsol ställbar höjd, mm 1844 Stödben ställbar höjd, mm & Fästvinklar Benämning Art.Nr Mått Fästvinkel x 45 x 25 Fästvinkel x 55 x 25 Fästvinkel x 50 x 25 Fästvinkel x 90 x Fästskenor Benämning Art.Nr Mått Skarvbit hyllstege x 23 x 2 Fästskena x 50 x 30 Fästskena x 50 x 30 Vinkelskena x 50 x Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Vinkel/Stödskena x 50 x 30 Monteringssats Blandad sats Monteringssats Blandad sats Monteringssats 5510 Till skruvstycke och hållare

38 Inredningar Alla bilar kan få en smart och praktisk inredning. Det här är exempel på några av våra standardlösningar. Smarta och praktiska. De kan ju också fungera som en utgångspunkt för din skräddarsydda inredning. Se vår hemsida, för modellanpassade förslag. Småbil Vänster sida Höger sida F40400 F40401 Mellanbil Vänster sida Höger sida F47042 F47043 Storbil Vänster sida Höger sida F45004 F

39

40 Montering Inredningen ska fästas i karossens balkar och i golvet, där ska det vara genomgående skruv, men om det inte finns plats för det så använd 6,5 mm stålnit. Kontrollera att du inte riskerar att borra i kabelstammar, bromsrör, bränsleledningar och tank. Var noga och dubbelkolla, en felmonterad inredning kan bli en säkerhetsrisk. Kom i håg att använda korrosionsskydd vid håltagning i kaross och golv M6x10 kragskruv och M6 kragmutter. M6x25 med bricka och M6 kragmutter, plastdistans mellan verktygspanel och hylla/kassett. M6x10 kragskruv för att fästa hyllan i stegen. M6x10 kragskruv och M6 kragmutter. M6x10 kragskruv och M6 kragmutter. Vid montage av panelplåt mot hyllstege ska denna popnitas. 38

41 Vid fastsättning i vägg ska du använda stålnit eller plåtskruv, det är mycket viktigt att du hittar en plåtbalk att fästa i. I golvet ska genomgående M6 med bricka på varje sida och låsmutter användas. Om du inte har plats för det så ska 6,5 mm stålnit användas. Nitarna måste vara genomgående! Vid montage av hyllstege i golvet ska du använda dom befintliga hålen i stegens botten, kolla först så att du får på en mutter underifrån. Vid montering av en skruvstyckehållare ska du använda genomgående M8 skruv med planbricka och låsmutter. eller eller Schematisk bild över infästningspunkter, i väggar är det mycket viktigt att nita/ skruva i bilens balksystem. I golvet ska det vara genomgående skruv och om inte det går ska du använda stålnit. Kom ihåg att du inte kan fästa för mycket, bara för lite. Du hittar en mer omfattande monteringsanvisning på 39

42 Råd på vägen Nu har du fått din nya bil, du har ett berg av verktyg och reservdelar som ska få plats. Då har vi några tankar vi vill dela med oss av. Lasta tungt lågt, en självklarhet kan tyckas. Men det tål att tänkas på, lasta rätt så spar du din rygg och bilen uppför sig mycket bättre och säkrare på vägen. Om du har lite mer skrymmande gods som står på golvet så använd spännband! Det kan rädda ditt liv! Kom ihåg att System Edström bara är ett verktyg för god ordning och säkerhet i bilen, i slutänden så är det du som bestämmer hur effektivt detta verktyg ska fungera i din vardag. När du utrustar din bil med dom verktyg och reservdelar du behöver ha med dig, tänk på att LÄGGA din last på plats. Om du istället slänger dom på plats så kan du skada både verktyg, reservdelar och inredningen. Använd insatser i lådorna och plastbackar i hyllorna så åker inte grejerna omkring i samma utsträckning. Du slipper onödigt skrammel och förstörda verktyg. Du använder med fördel våra kassettilägg i lådorna, det sätter munkavle på inredningen samtidigt som det skonar verktyg och reservdelar. Gummimatta i hyllorna ser vi som en självklarhet. Återigen, det tystar inredningen och så kanar inte verktyg och reservdelar omkring lika lätt. I och med att du har valt att ha System Edström i ditt servicefordon har du tagit det första och viktigaste steget för att få din mobila arbetsplats säker och funktionell. Från och med nu är det upp till dig hur säker och funktionell din arbetsplats ska vara. Kom ihåg; Det är du som chaufför som har det slutgiltiga ansvaret om du eller någon annan blir skadad pga slarv med surrning av last. Var noga med att inte överskrida bilens maxlast! Säkerhet, Miljö & Kvalité System Edström Bilinredningar AB är certifierat enligt kraven i SS-EN ISO 9001:2008 för att säkerställa den administrativa kvaliteten och ge oss möjlighet att hålla en hög leveranssäkerhet. Våra produkter är testade på två sätt, det första, och kanske viktigaste, är en krocktest utförd av Millbrook i England. Vi har även låtit tyska TÜV-GS testa och godkänna våra produkter avseende funktion och hållbarhet. Läs mer om dessa tester på vår hemsida, Samtliga ingående material i System Edström är till 100% återvinningsbara. 40

43
