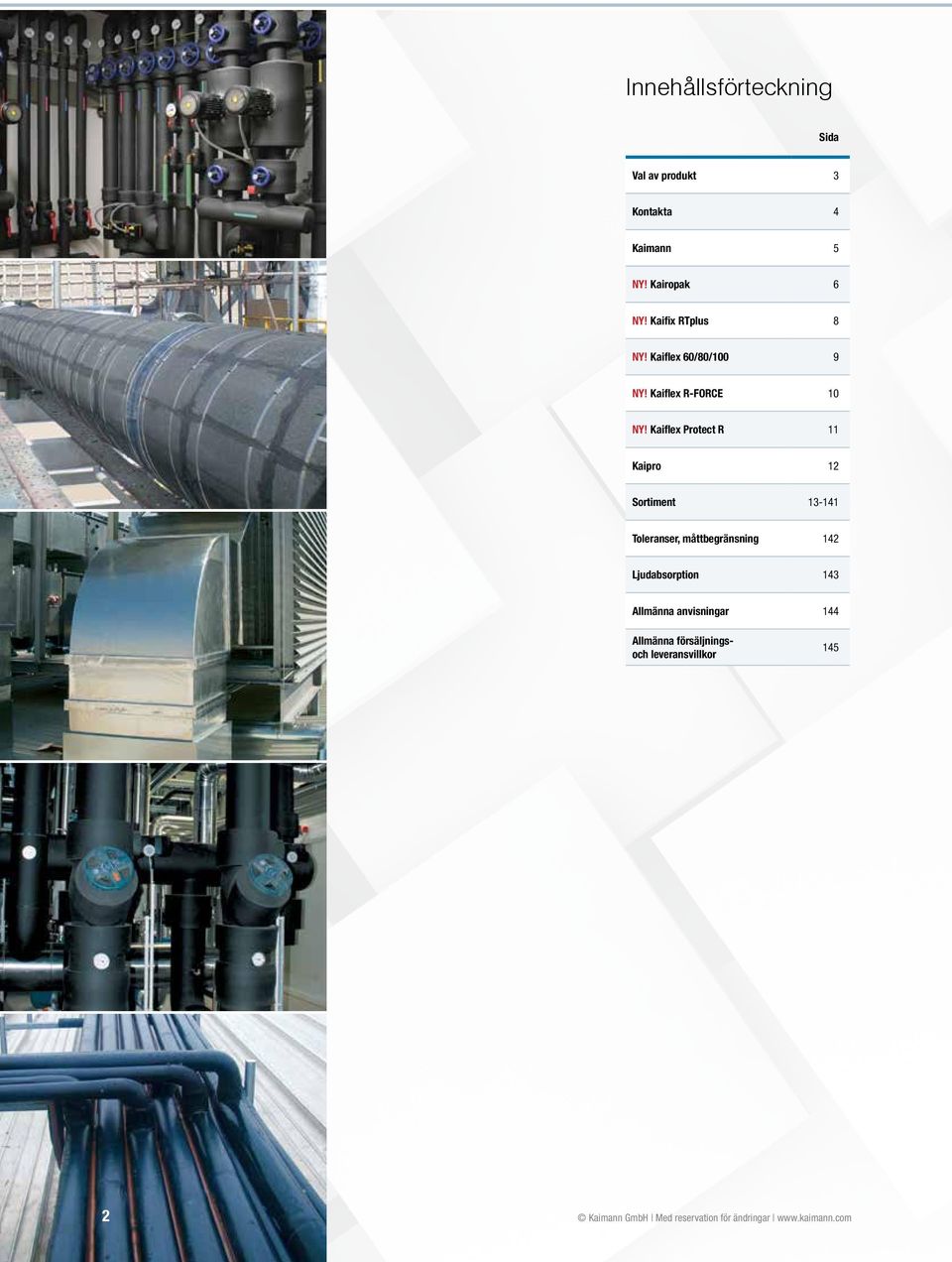

2 Innehållsförteckning Sida Val av produkt 3 Kontakta 4 Kaimann 5 NY! Kairopak 6 NY! Kaifix RTplus 8 NY! Kaiflex 60/80/100 9 NY! Kaiflex R-FORCE 10 NY! Kaiflex Protect R 11 Kaipro 12 Sortiment Toleranser, måttbegränsning 142 Ljudabsorption 143 Allmänna anvisningar 144 Allmänna försäljningsoch leveransvillkor Kaimann GmbH Med reservation för ändringar

3 Val av produkt Produkt Kaiflex KKplus NY! s2-system Sida Kyla Kallvattensystem Klimat och ventilation Värmesystem, ventilation, klimatstyrning (HVAC) Värmesystem / VVS Mantlingssystem Applikationer för solar-/ hetvatten-/ångsystem Brandskydd Värmepump Livsmedelsindustri Kemisk och farmaceutisk industri 13 Varvsindustri Petrokemi Akustiksystem Kaifix RTplus NY! 27 Kaiflex RT-KKplus / -Set / FT 31 Kaiflex KKplus CONNECT 39 Kaiflex ST 43 Kaiflex RT-ST 55 Kaiflex R-FORCE NY! 61 Kaiflex EPDMplus 65 Kaiflex HF 69 Kaiglass 73 Kaisound 81 Kaiflex Protect R NY! 85 Kaiflex Protect F-ALU 89 Kaiflex Protect F-BLACK 97 Kaiflex Protect Alu-TEC 105 Kaiflex Protect TS 113 Kaiflex SHplus 115 Kaifoam PE 121 Kaiflex Solar EPDM 125 Kaiflex Solar EPDM-CO 125 Kaiflex Solar EPDMplus 2in2 129 Kaiflex PYROSTAR 135 Tillbehör 137 Kaiflex 60/80/100 Koande nyhet i sortimentet! Kaimann GmbH Med reservation för ändringar 3

4 Kontakta Kundservice Hansastraße 2-5 D Hövelhof Tel.: Fax: info@kaimann.de 4 Kaimann GmbH Med reservation för ändringar

5 Kaimann technology. engineering. solutions. Sedan mer än 50 år designar Kaimann sina produkter med tanke på framtiden och stöder sig på sina tidigare erfarenheter. Redan från början präglades bolagets framgång av kvalitetsarbete och strävan efter långvariga och förtroendefulla affärsrelationer med alla kunder. bara lett till optimerade produktionsprocesser och moderna produktionsanläggningar, utan även gjort oss till kända experter inom processteknologin för elastomer isolering. En position som vi stärker dagligen, för att redan idag leverera morgondagens isolering till våra kunder. Sedan det ägarledda bolaget grundades år 1959 har man alltid fokuserat på att förbättra kvaliteten på sina produkter, lösningar och tjänster. Denna ständiga strävan efter förbättring, vidareutveckling och innovation ledde till att produktionsorten vid huvudsätet Hövelhof utvecklades till det globalt kända produktions- och utvecklingscentrum för isoleringsmaterial av flexibel skumplast och polyetylen. Inom vårt område elastomer isolering är Kaiflex vårt globalt införda och beprövade varumärke för kyla, klimat, ventilation, VVS, värme- och solarsystem. Idag uppskattas Kaiflex på grund av ett flertal banbrytande produktinnovationer lika mycket hos upphandlare, entreprenörer och byggherrar. solutions. Den ständiga orienteringen mot kunder, marknader och marknadssegment ger oss även möjlighet att upptäcka trender, framtida krav och ändrade föreskrifter långt i förväg. Därmed kan vi proaktivt skapa och införa nya lösningar och produkter på marknaden - tillsaans med och för våra kunder. Detta gäller inte enbart för nya produkter. Våra teknikexperter och applikationstekniker är även kompetenta kontaktpersoner för våra marknadspartners i hela världen och påverkar vid upphandlingar och tillämpade produktionstekniker. technology. Under mer än 50 år har vi på Kaimann byggt upp en grundläggande förståelse för de fysikaliska och kemiska förutsättningarna och processerna för utveckling av tekniska isoleringsmaterial. Med denna kunskap kan vi ständigt förbättra våra existerande produktlösningar och samtidigt etablera de innovativa produkterna inom elastomer isolering på marknaden. engineering. Eftersom vi tillåter endast högsta produktkvalitet och processnoggrannhet har vi själva tagit hand om utvecklingen av våra produktionsanläggningar. Detta har inte Kaimann GmbH Med reservation för ändringar 5

6 Kairopak: En smart idé Enligt en undersökning från Kaimann angående förpackningar, lagring och logistik av elastomer isolering framgår tydligt att traditionellt använda kartongförpackningar påvisar ett flertal problem. De ställda kraven sträckte sig från lagring utomhus till formstabilitet och vertikal lagring av 2 m-slangar på Europa-pallar. Här finns startpunkten för utvecklingen av det nya, patentsökta förpackningskonceptet KAISYbox från Kaimann. Den nya, cylindriska förpackningen Kairopak är nu den första förpackningslösning för elastomer isolering som utvecklats enligt detta koncept. Kairopak är enkelt att stapla och skyddar innehållet tillförlitligt mot mekaniska skador. Den tillverkas av 100 % återvinningsbart termoplastmaterial, är UV-resistent, väder- och vattenfast och lämpar sig lika bra för lagring utomhus och inomhus. Med Kairopak är det för första gången möjligt att transportera och lagra elastomer isolering - oavsedd om det är plattor eller slangar - vertikalt på standard-europapallar och därmed följer man kraven för modern lagerlogistik. Kairopak produceras direkt av Kaimann och är integrerad i produktionsprocessen för Kaiflex isoleringsprodukter. UV-resistent. Ett flertal av de elastomera isoleringsmaterialen måste skyddas mot UV-strålning. Detta gäller även för transport och efter montering på de isolerade anläggningarna. Tillverkad av clear-opak plast, erbjuder Kairopak ett utmärkt skydd mot UVstrålpåverkan och säkerställer därmed att det förpackade isoleringsmaterialet behåller sin funktion likadant som vid förpackningstillfället. Väderbeständig. Det är ofta brist på väderskyddadat lagringsutrye - framför allt på byggplatser. Av denna anledning lagras mycket av det skryande byggmaterialet utomhus. Kairopak erbjuder ett säkert skydd mot all väderpåverkan och säkerställer för första gången att elastomer isolering kan lagras utomhus. 6 Kaimann GmbH Med reservation för ändringar

7 Formstabil. Traditionella förpackningar består allmänt papperskartong och förlorar sin formstabilitet pga. fuktighet och mekaniska skador som lätt uppstår vid omlastning till och från lastbil eller lager. Cylindriska Kairopak-förpackningar står stabilt av sig själv och förankras på pallen med endast några få fästpunkter. Tack vare sin flexibla men ändå fasta struktur skadas Kairopak knappast även vid mekaniskt belastning och återställer sin ursprungliga form. Stående lagring. Hitills har elastomerisolering endast kunnat transporterats och lagrats horisontellt. Detta har varit ett problem inom moderna logistikcentra, där det finns krav på enhetliga lagerplatser och standardiserade processer. Med Kairopaks unika, cylindriska design är det numera för första gången möjligt att lagra och transportera elastomer isolering stående. Diametern för Kairopaks förpackningscylinder har optimerats för att passa lagring och leverans på Europa-pallar. Genom att utnyttja tillgängligt lagerutrye effektivt och samtidigt ge möjlighet till processoptimering inom logistiken skapas ett tydligt mervärde. Stapelbar. förpackningar kan endast staplas i begränsat antal och måste läggas korrekt kant i kant för att sedan säkras med transportband och krympfolie. En full pall med Kairopak bildar en statiskt säker enhet. Pallar med Kairopak kan staplas fristående ovanpå varandra utan att det finns någon säkerhets- eller skaderisk och därmed kan lagerytan nyttjas optimalt. Kaimann GmbH Med reservation för ändringar 7

8 R-FORCE TECHNOLOGY Kaifix RTplus: Säkert skydd mot köld- och värmebryggor Lastbärare för rör som isoleras är en liten, men avgörande del i en korrekt och fullständigt utförd isolering. Den nya patentsökta rörhållaren Kaifix RTplus i användarvänlig och innovativ design säkerställer att den termiska isoleringen inte leder till kondensbildning. Kaifix RTplus består av Kaiflex R-FORCE nya extremt fasta elastomer, med en brandsäker foliemantling, vilken även fungerar som gångjärn. Detta låter enkelt, men innovationen ligger i detaljerna: Såväl det speciella isolerskuet som den skyddande folien är innovativa egenutvecklingar från Kaimann och är naturligtvis patentsökta. Mantlingen mångdubblar misk och akustisk avskiljning och ger en isoleringen. Detta leder till en optimal ter- brandmotståndet och tillåter att rörhållaren klassas enligt KKplus s2-systemet. säker ångspärreffekt. En avgörande roll spelar också skuminsatsen: R-FORCE-teknologin möjliggör för första gången att själv bära upp ett rör utan extra hårda insatser av annat material. Man kan säga att installationen svävar i 8 Kaimann GmbH Med reservation för ändringar

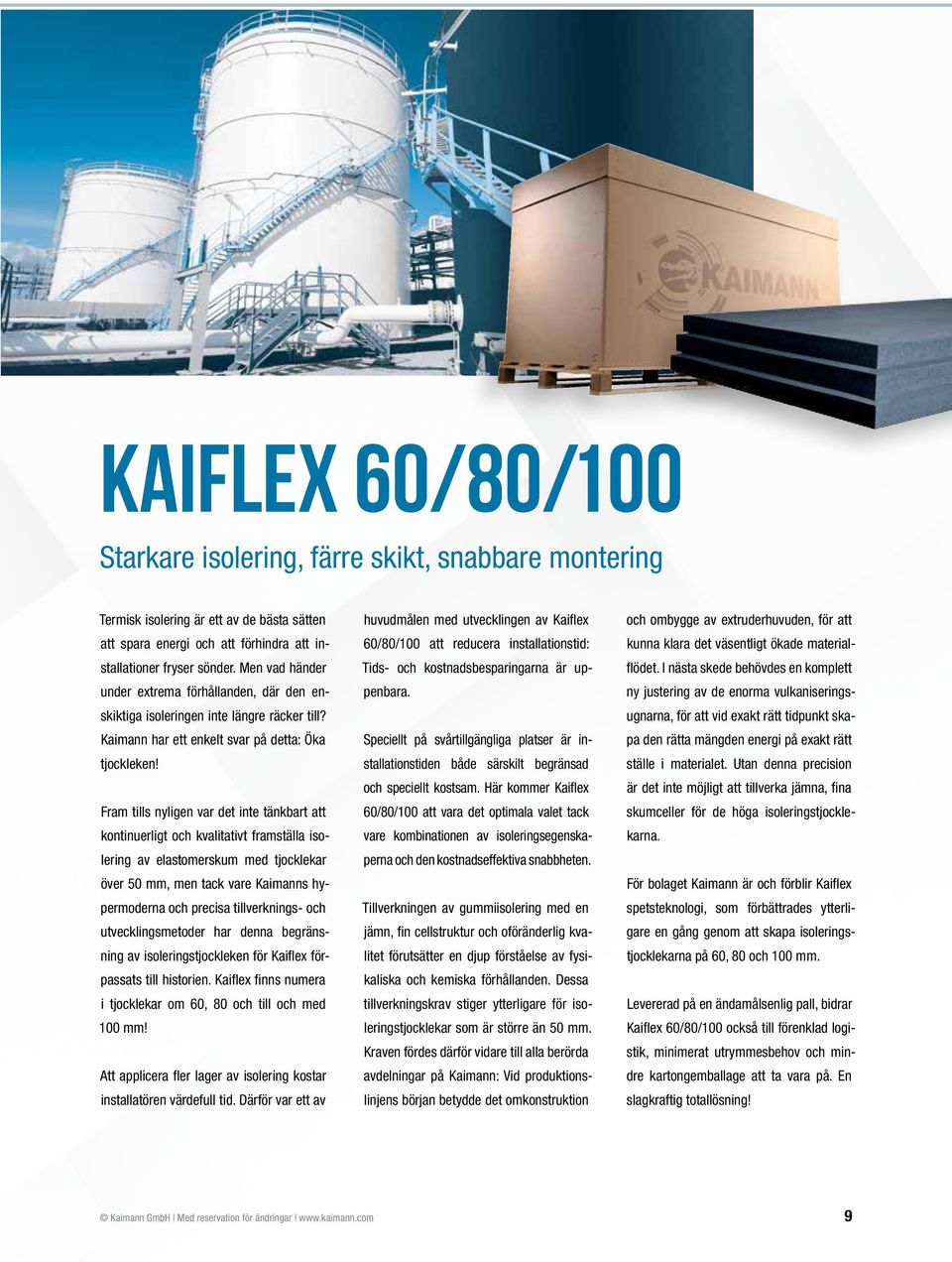

9 KAIFLEX 60/80/100 Starkare isolering, färre skikt, snabbare montering Termisk isolering är ett av de bästa sätten att spara energi och att förhindra att installationer fryser sönder. Men vad händer under extrema förhållanden, där den enskiktiga isoleringen inte längre räcker till? Kaimann har ett enkelt svar på detta: Öka tjockleken! Fram tills nyligen var det inte tänkbart att kontinuerligt och kvalitativt framställa isolering av elastomerskum med tjocklekar över 50, men tack vare Kaimanns hypermoderna och precisa tillverknings- och utvecklingsmetoder har denna begränsning av isoleringstjockleken för Kaiflex förpassats till historien. Kaiflex finns numera i tjocklekar om 60, 80 och till och med 100! Att applicera fler lager av isolering kostar installatören värdefull tid. Därför var ett av huvudmålen med utvecklingen av Kaiflex 60/80/100 att reducera installationstid: Tids- och kostnadsbesparingarna är uppenbara. Speciellt på svårtillgängliga platser är installationstiden både särskilt begränsad och speciellt kostsam. Här koer Kaiflex 60/80/100 att vara det optimala valet tack vare kombinationen av isoleringsegenskaperna och den kostnadseffektiva snabbheten. Tillverkningen av guiisolering med en jämn, fin cellstruktur och oföränderlig kvalitet förutsätter en djup förståelse av fysikaliska och kemiska förhållanden. Dessa tillverkningskrav stiger ytterligare för isoleringstjocklekar som är större än 50. Kraven fördes därför vidare till alla berörda avdelningar på Kaimann: Vid produktionslinjens början betydde det omkonstruktion och ombygge av extruderhuvuden, för att kunna klara det väsentligt ökade materialflödet. I nästa skede behövdes en komplett ny justering av de enorma vulkaniseringsugnarna, för att vid exakt rätt tidpunkt skapa den rätta mängden energi på exakt rätt ställe i materialet. Utan denna precision är det inte möjligt att tillverka jämna, fina skumceller för de höga isoleringstjocklekarna. För bolaget Kaimann är och förblir Kaiflex spetsteknologi, som förbättrades ytterligare en gång genom att skapa isoleringstjocklekarna på 60, 80 och 100. Levererad på en ändamålsenlig pall, bidrar Kaiflex 60/80/100 också till förenklad logistik, minimerat utryesbehov och mindre kartongemballage att ta vara på. En slagkraftig totallösning! Kaimann GmbH Med reservation för ändringar 9

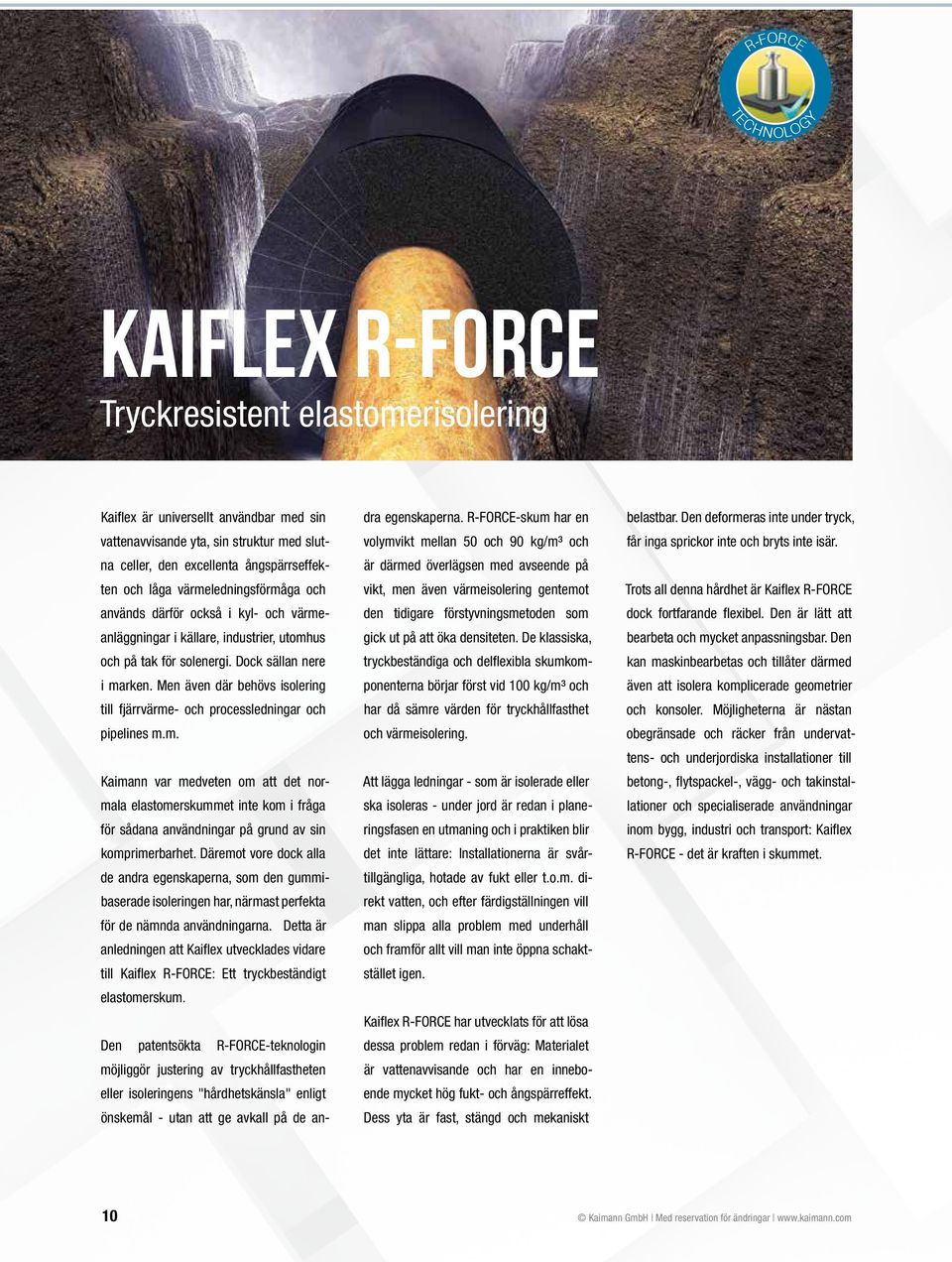

10 R-FORCE TECHNOLOGY KAIFLEX R-FORCE Tryckresistent elastomerisolering Kaiflex är universellt användbar med sin vattenavvisande yta, sin struktur med slutna celler, den excellenta ångspärrseffekten och låga värmeledningsförmåga och används därför också i kyl- och värmeanläggningar i källare, industrier, utomhus och på tak för solenergi. Dock sällan nere i marken. Men även där behövs isolering till fjärrvärme- och processledningar och pipelines m.m. Kaimann var medveten om att det normala elastomerskuet inte kom i fråga för sådana användningar på grund av sin komprimerbarhet. Däremot vore dock alla de andra egenskaperna, som den guibaserade isoleringen har, närmast perfekta för de nämnda användningarna. Detta är anledningen att Kaiflex utvecklades vidare till Kaiflex R-FORCE: Ett tryckbeständigt elastomerskum. Den patentsökta R-FORCE-teknologin möjliggör justering av tryckhållfastheten eller isoleringens "hårdhetskänsla" enligt önskemål - utan att ge avkall på de andra egenskaperna. R-FORCE-skum har en volymvikt mellan 50 och 90 kg/m³ och är därmed överlägsen med avseende på vikt, men även värmeisolering gentemot den tidigare förstyvningsmetoden som gick ut på att öka densiteten. De klassiska, tryckbeständiga och delflexibla skumkomponenterna börjar först vid 100 kg/m³ och har då sämre värden för tryckhållfasthet och värmeisolering. Att lägga ledningar - som är isolerade eller ska isoleras - under jord är redan i planeringsfasen en utmaning och i praktiken blir det inte lättare: Installationerna är svårtillgängliga, hotade av fukt eller t.o.m. direkt vatten, och efter färdigställningen vill man slippa alla problem med underhåll och framför allt vill man inte öppna schaktstället igen. Kaiflex R-FORCE har utvecklats för att lösa dessa problem redan i förväg: Materialet är vattenavvisande och har en inneboende mycket hög fukt- och ångspärreffekt. Dess yta är fast, stängd och mekaniskt belastbar. Den deformeras inte under tryck, får inga sprickor inte och bryts inte isär. Trots all denna hårdhet är Kaiflex R-FORCE dock fortfarande flexibel. Den är lätt att bearbeta och mycket anpassningsbar. Den kan maskinbearbetas och tillåter därmed även att isolera komplicerade geometrier och konsoler. Möjligheterna är nästan obegränsade och räcker från undervattens- och underjordiska installationer till betong-, flytspackel-, vägg- och takinstallationer och specialiserade användningar inom bygg, industri och transport: Kaiflex R-FORCE - det är kraften i skuet. 10 Kaimann GmbH Med reservation för ändringar

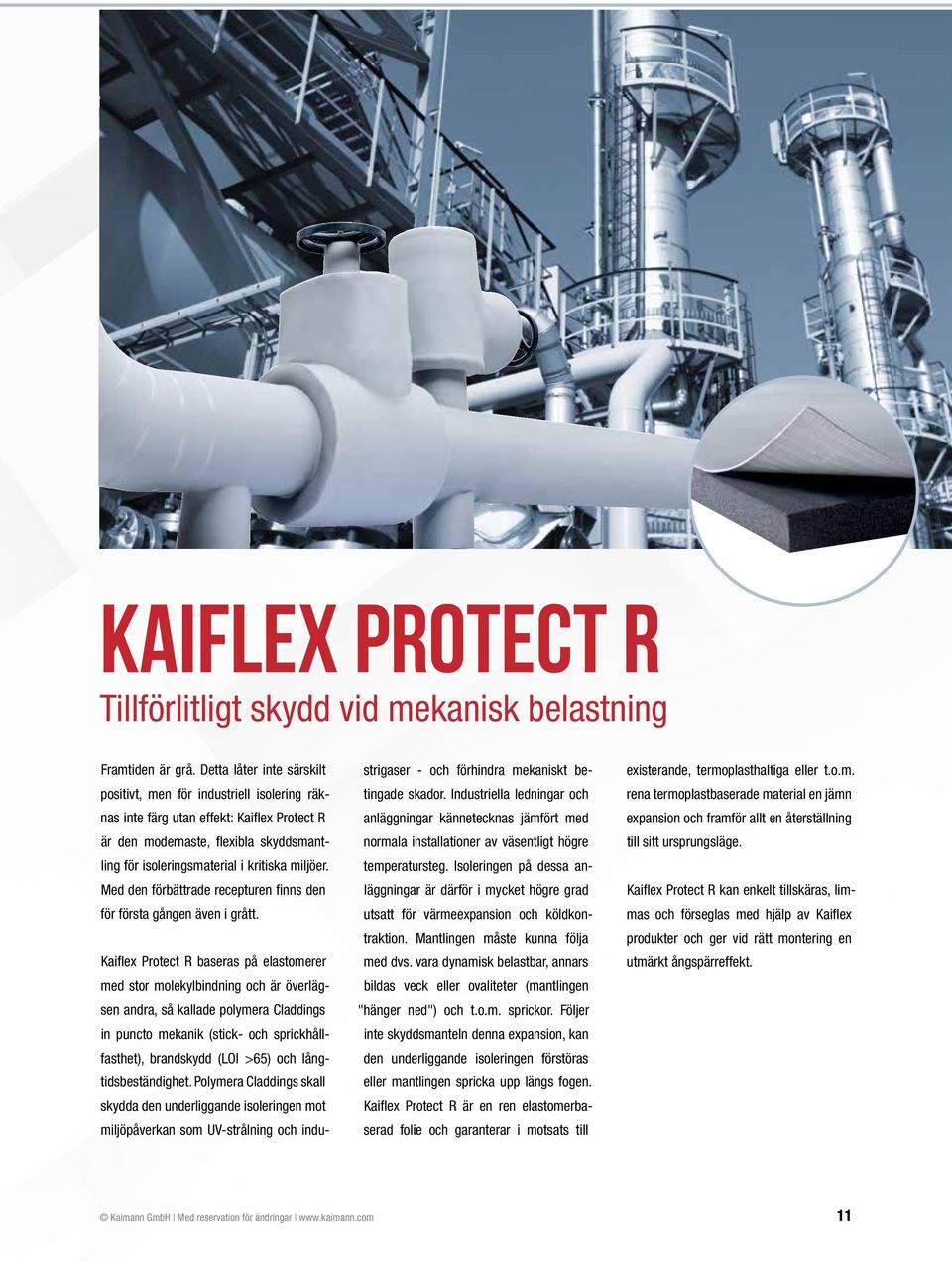

11 KAIFLEX PROTECT R Tillförlitligt skydd vid mekanisk belastning Framtiden är grå. Detta låter inte särskilt positivt, men för industriell isolering räknas inte färg utan effekt: Kaiflex Protect R är den modernaste, flexibla skyddsmantling för isoleringsmaterial i kritiska miljöer. Med den förbättrade recepturen finns den för första gången även i grått. Kaiflex Protect R baseras på elastomerer med stor molekylbindning och är överlägsen andra, så kallade polymera Claddings in puncto mekanik (stick- och sprickhållfasthet), brandskydd (LOI >65) och långtidsbeständighet. Polymera Claddings skall skydda den underliggande isoleringen mot miljöpåverkan som UV-strålning och industrigaser - och förhindra mekaniskt betingade skador. Industriella ledningar och anläggningar kännetecknas jämfört med normala installationer av väsentligt högre temperatursteg. Isoleringen på dessa anläggningar är därför i mycket högre grad utsatt för värmeexpansion och köldkontraktion. Mantlingen måste kunna följa med dvs. vara dynamisk belastbar, annars bildas veck eller ovaliteter (mantlingen "hänger ned") och t.o.m. sprickor. Följer inte skyddsmanteln denna expansion, kan den underliggande isoleringen förstöras eller mantlingen spricka upp längs fogen. Kaiflex Protect R är en ren elastomerbaserad folie och garanterar i motsats till existerande, termoplasthaltiga eller t.o.m. rena termoplastbaserade material en jämn expansion och framför allt en återställning till sitt ursprungsläge. Kaiflex Protect R kan enkelt tillskäras, lias och förseglas med hjälp av Kaiflex produkter och ger vid rätt montering en utmärkt ångspärreffekt. Kaimann GmbH Med reservation för ändringar 11

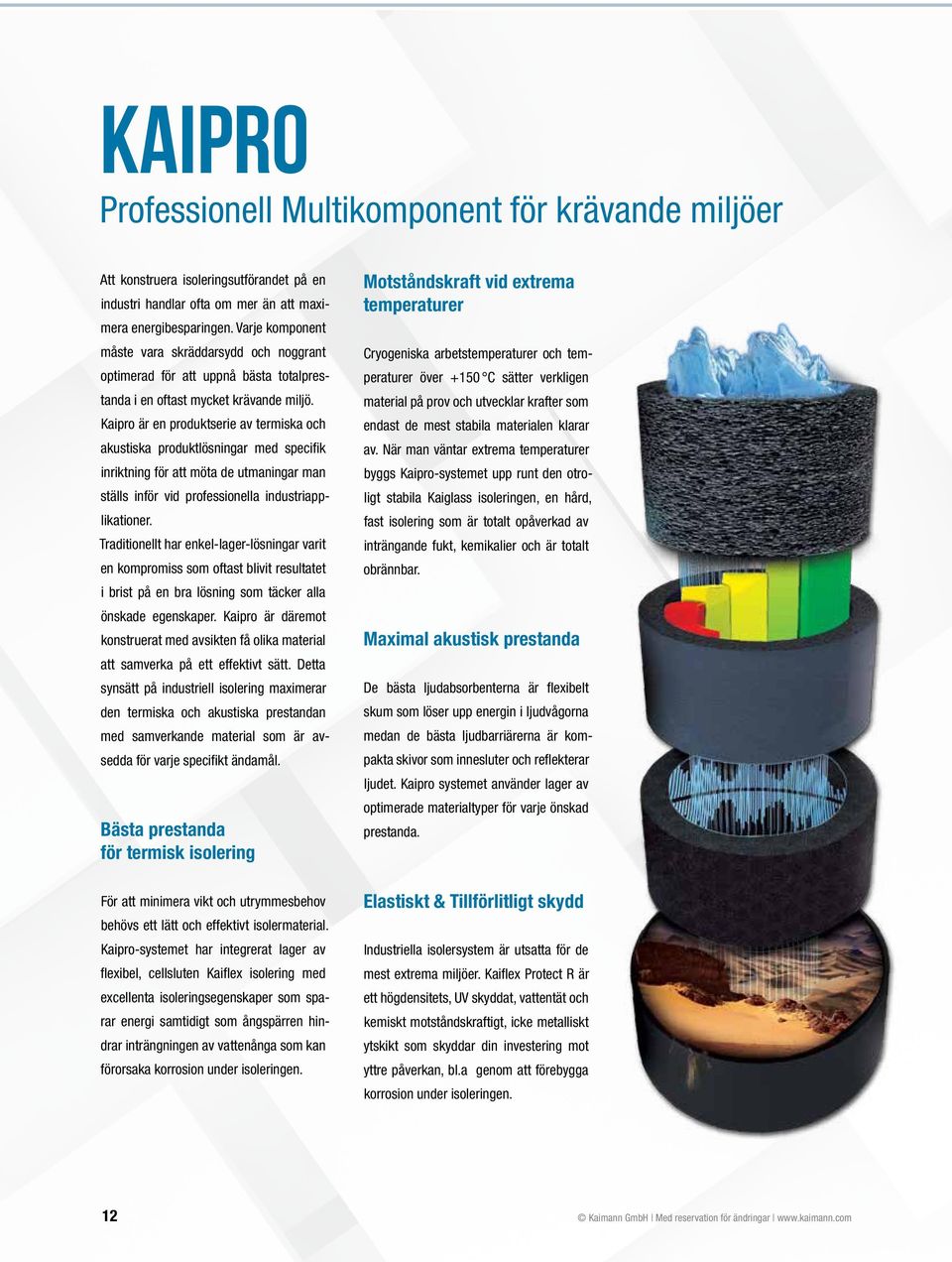

12 KAIPRO Professionell Multikomponent för krävande miljöer Att konstruera isoleringsutförandet på en industri handlar ofta om mer än att maximera energibesparingen. Varje komponent måste vara skräddarsydd och noggrant optimerad för att uppnå bästa totalprestanda i en oftast mycket krävande miljö. Kaipro är en produktserie av termiska och akustiska produktlösningar med specifik inriktning för att möta de utmaningar man ställs inför vid professionella industriapplikationer. Traditionellt har enkel-lager-lösningar varit en kompromiss som oftast blivit resultatet i brist på en bra lösning som täcker alla önskade egenskaper. Kaipro är däremot konstruerat med avsikten få olika material att samverka på ett effektivt sätt. Detta synsätt på industriell isolering maximerar den termiska och akustiska prestandan med samverkande material som är avsedda för varje specifikt ändamål. Bästa prestanda för termisk isolering För att minimera vikt och utryesbehov behövs ett lätt och effektivt isolermaterial. Kaipro-systemet har integrerat lager av flexibel, cellsluten Kaiflex isolering med excellenta isoleringsegenskaper som sparar energi samtidigt som ångspärren hindrar inträngningen av vattenånga som kan förorsaka korrosion under isoleringen. Motståndskraft vid extrema temperaturer Cryogeniska arbetstemperaturer och temperaturer över +150 C sätter verkligen material på prov och utvecklar krafter som endast de mest stabila materialen klarar av. När man väntar extrema temperaturer byggs Kaipro-systemet upp runt den otroligt stabila Kaiglass isoleringen, en hård, fast isolering som är totalt opåverkad av inträngande fukt, kemikalier och är totalt obrännbar. Maximal akustisk prestanda De bästa ljudabsorbenterna är flexibelt skum som löser upp energin i ljudvågorna medan de bästa ljudbarriärerna är kompakta skivor som innesluter och reflekterar ljudet. Kaipro systemet använder lager av optimerade materialtyper för varje önskad prestanda. Elastiskt & Tillförlitligt skydd Industriella isolersystem är utsatta för de mest extrema miljöer. Kaiflex Protect R är ett högdensitets, UV skyddat, vattentät och kemiskt motståndskraftigt, icke metalliskt ytskikt som skyddar din investering mot yttre påverkan, bl.a genom att förebygga korrosion under isoleringen. 12 Kaimann GmbH Med reservation för ändringar

13 Låg rökutveckling ett plus för personsäkerheten. Den beprövade, flexibla, cellguiisolering med slutna celler och tillförlitiga långtidsfunktionen. Nu i ny version med låg rökutveckling för extra personsäkerhet i händelse av brand. Kaiflex KKplus förhindrar tillförlitligt kondensbildning och hjälper miljön genom att reducera energiförluster. Den slutna strukturen bildar en permanent ångspärr, som effektivt hindrar kondens att bildas och garanterar en tillförlitig isolering under hela systemets användningstid. På grund av den minimala rökutvecklingen bidrar systemet Kaiflex KKplus s2 till en tydligt högre personsäkerhet i händelse av brand. I området kring rörgenomföringarna har Kaiflex KKplus minst klass R-90 enligt DIN och bidrar därmed till brandisolering. Används produkter från Kaiflex KKplus s2-systemet och de nya Kaifix RTplus-rörhållarna, motsvarar det installerade isoleringssystemet Euroklass B-s2, d0. Minimal rökutveckling enligt Euroklass B-s2, d0 Förhindrar tillförlitigt kondens, µ Hög termisk effektivitet, λ 0,033 W/(m K) vid 0 C Tillförlitliga långtidsegenskaper Naturligt antimikrobiellt skydd Kaimann GmbH Med reservation för ändringar 13

14 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Tekniska data Materialsort Cellstruktur Färg Övre temperaturgräns Högflexibel skumplast baserad på syntetisk gui, FEF (Flexible Elastomeric Foam) Slutna celler Svart Rör +110 C Plan +85 C Nedre temperaturgräns 50 C ( 200 C) Observera (1) Värmeledningsförmåg vid 30 C vid 20 C vid 0 C vid +10 C vid +20 C vid +40 C 0,030 W/(m K) 0,031 W/(m K) 0,033 W/(m K) 0,034 W/(m K) 0,035 W/(m K) 0,037 W/(m K) Ångpermeabilitet Diffusionsmotståndstal μ Materialklass Brandegenskaper Brandklass enligt DIN Slangar Plattor (s2) Slangar, självhäftande Plattor (s3) B L -s2, d0 B-s2, d0 B L -s2, d0 B-s3, d0 självsläckande, ej droppande, leder inte eld Provning efter DIN EN ISO 8497 DIN EN Provning efter DIN EN DIN EN Provning efter DIN EN Slangar R 90 / R 120 (ABP) Nr.: P-3550/434/09-MPA BS Plattor R 90 / R 120 (ABP) Nr.: P-3552/436/09-MPA BS Korrosionsmotstånd motsvarar kraven Provning efter DIN 1988 AGI-beteckningskod för isolering Akustiska egenskaper Slangar Plattor mer information: Fritt från da och fibrer Hälsoaspekter Formaldehydfri Kadmiumfri Beständighet mot Svampar och bakterier ingen beväxning enligt VDI 6022 CE-konform Fler egenskaper ph-värde Neutral Fler certifieringar / godkännanden Gäller för alla slangar (B L -s2, d0) och plattor (B-s3, d0) Lagring Självhäftande produkter 1 år UL-certifierad (UL94) FM-godkänd V, Lloyd's Register, See BG enligt UL94 V-0,HF-1 Lagring i torra, rena rum med normal luftfuktighet (50 % bis 70 %) och rumstemperatur (0 C bis +35 C) Toleranser & måttbegränsning se tabell Toleranser enligt DIN EN 14304: Användning utomhus Skydd mot UV-strålning måste appliceras Observera (2) Råd (1) Var vänlig att kontakta vår tekniska service för temperaturer lägre än 50 C. Råd (2) Vid utomhusanvändning bör Kaiflex skyddas inom tre dagar med en mantling eller en Kaifinish skyddsmålning. Materialklasser gäller för metalliska eller fasta, mineraliska underlag. UL94 V-0, HF-1 14 Kaimann GmbH Med reservation för ändringar

15 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Slang B L -s2, d0 Färg: Svart Längd: 2 m KKplus 1 Isoleringstjocklek 7,0-10,0 KKplus 2 Isoleringstjocklek 9,5-16,0 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 6,0 4 7,0 KK+1/ ,5 KK+2/ ,0 6 7,0 KK+1/ ,0 KK+2/ ,0 8 1 /8 10,2 6 7,5 KK+1/ ,0 KK+2/ , ,5 7,5 KK+1/ ,0 KK+2/ , /4 13,5 8 8,0 KK+1/ ,0 KK+2/ , /8 17,2 10 8,0 KK+1/ ,5 KK+2/ , /2 21,3 15 8,5 KK+1/ ,0 KK+2/ , ,0 8,5 KK+1/ ,5 KK+2/ , /4 26,9 20 8,5 KK+1/ ,5 KK+2/ ,0 25 9,0 KK+1/ ,5 KK+2/ , ,7 25 9,0 KK+1/ ,0 KK+2/ , ,0 9,0 KK+1/ , /4 42,4 32 9,0 KK+1/ ,5 KK+2/ ,5 9,0 KK+1/ ,5 KK+2/ /2 48,3 40 9,0 KK+1/ ,5 KK+2/ , ,0 9,0 KK+1/ ,5 KK+2/ , ,0 9,0 KK+1/ ,0 KK+2/ ,3 50 9,0 KK+1/ ,0 KK+2/ ,0 63,5 9,5 KK+1/ ,0 KK+2/ ,0 70,0 9,5 KK+1/ ,0 KK+2/ , /2 76,1 65 9,5 KK+1/ ,0 KK+2/ ,0 9,5 KK+1/ ,5 KK+2/ , ,9 80 9,5 KK+1/ ,5 KK+2/ /2 101,6 9,5 KK+1/ ,5 KK+2/ , ,0 9,5 KK+1/ ,5 KK+2/ , , ,5 KK+1/ ,0 KK+2/ ,0 9,5 KK+1/ ,0 KK+2/ , ,0 9,5 KK+1/ ,5 KK+2/ , ,0 KK+1/ ,5 KK+2/ , ,0 10,0 KK+1/ ,0 KK+2/ OBS vid beställning: Artikelnr. för slitsade slangar: exempel , Kaimann GmbH Med reservation för ändringar 15

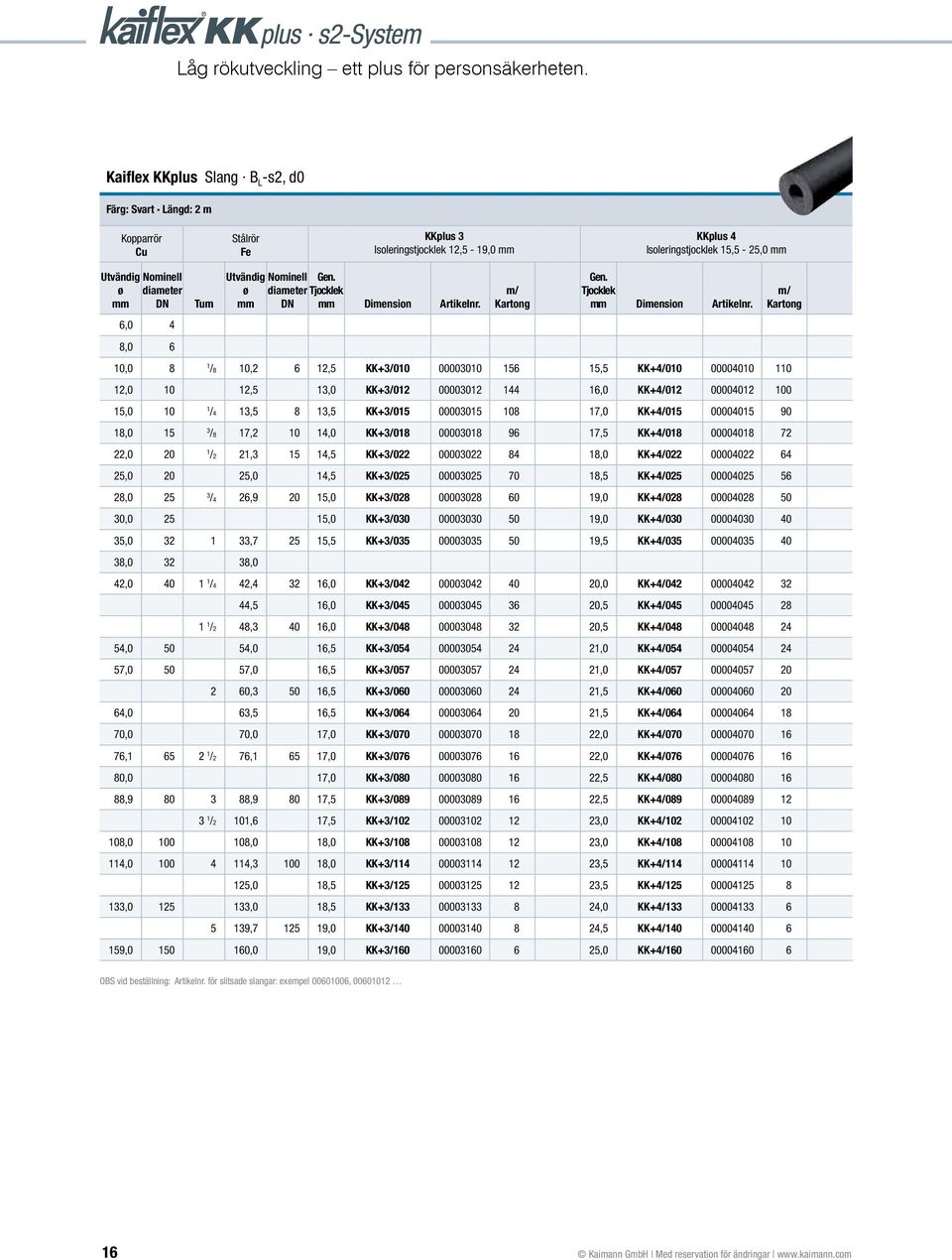

16 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Slang B L -s2, d0 Färg: Svart Längd: 2 m KKplus 3 Isoleringstjocklek 12,5-19,0 KKplus 4 Isoleringstjocklek 15,5-25,0 6,0 4 8,0 6 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 10,0 8 1 /8 10,2 6 12,5 KK+3/ ,5 KK+4/ , ,5 13,0 KK+3/ ,0 KK+4/ , /4 13,5 8 13,5 KK+3/ ,0 KK+4/ , /8 17, ,0 KK+3/ ,5 KK+4/ , /2 21, ,5 KK+3/ ,0 KK+4/ , ,0 14,5 KK+3/ ,5 KK+4/ , /4 26, ,0 KK+3/ ,0 KK+4/ , ,0 KK+3/ ,0 KK+4/ , , ,5 KK+3/ ,5 KK+4/ , ,0 42, /4 42, ,0 KK+3/ ,0 KK+4/ ,5 16,0 KK+3/ ,5 KK+4/ /2 48, ,0 KK+3/ ,5 KK+4/ , ,0 16,5 KK+3/ ,0 KK+4/ , ,0 16,5 KK+3/ ,0 KK+4/ , ,5 KK+3/ ,5 KK+4/ ,0 63,5 16,5 KK+3/ ,5 KK+4/ ,0 70,0 17,0 KK+3/ ,0 KK+4/ , /2 76, ,0 KK+3/ ,0 KK+4/ ,0 17,0 KK+3/ ,5 KK+4/ , , ,5 KK+3/ ,5 KK+4/ /2 101,6 17,5 KK+3/ ,0 KK+4/ , ,0 18,0 KK+3/ ,0 KK+4/ , , ,0 KK+3/ ,5 KK+4/ ,0 18,5 KK+3/ ,5 KK+4/ , ,0 18,5 KK+3/ ,0 KK+4/ , ,0 KK+3/ ,5 KK+4/ , ,0 19,0 KK+3/ ,0 KK+4/ OBS vid beställning: Artikelnr. för slitsade slangar: exempel , Kaimann GmbH Med reservation för ändringar

17 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Slang B L -s2, d0 Färg: Svart Längd: 2 m KKplus 5 Isoleringstjocklek 21,5-30,0 KKplus 6 Isoleringstjocklek 26,5-42,0 6,0 4 8,0 6 10,0 8 1 /8 10,2 6 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 12, ,5 26,5 KK+6/ , /4 13,5 8 28,0 KK+6/ , /8 17, ,5 KK+5/ ,0 KK+6/ , /2 21, ,5 KK+5/ ,0 KK+6/ , ,0 28, /4 26, ,5 KK+5/ ,5 KK+6/ , , , ,5 KK+5/ ,0 KK+6/ , ,0 42, /4 42, ,5 KK+5/ ,0 KK+6/ ,5 1 1 /2 48, ,0 KK+5/ ,0 KK+6/ , ,0 26,5 KK+5/ ,5 KK+6/ , ,0 36,0 KK+6/ , ,0 KK+5/ ,5 KK+6/ ,0 63,5 27,0 KK+5/ ,0 KK+6/ ,0 70,0 27,5 KK+5/ ,5 KK+6/ , /2 76, ,5 KK+5/ ,0 KK+6/ ,0 38,0 KK+6/ , , ,5 KK+5/ ,0 KK+6/ /2 101,6 39,5 KK+6/ , ,0 29,0 KK+5/ ,0 KK+6/ , , ,0 KK+5/ ,0 KK+6/ ,0 133, ,0 41,0 KK+6/ , ,0 KK+5/ ,5 KK+6/ , ,0 42,0 KK+6/ OBS vid beställning: Artikelnr. för slitsade slangar: exempel , Kaimann GmbH Med reservation för ändringar 17

18 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus-SK Slang självhäftande med tangential-skärning B L -s2, d0 Färg: Svart Längd: 2 m KKplus 1 Isoleringstjocklek 8,0-9,5 KKplus 2 Isoleringstjocklek 11,0-14,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 8,0 KK+1/015-SK ,0 KK+2/015-SK , /8 17,2 10 8,0 KK+1/018-SK ,5 KK+2/018-SK , /2 21,3 15 8,5 KK+1/022-SK ,0 KK+2/022-SK , /4 26,9 20 8,5 KK+1/028-SK ,5 KK+2/028-SK , ,7 25 9,0 KK+1/035-SK ,0 KK+2/035-SK , /4 42,4 32 9,0 KK+1/042-SK ,5 KK+2/042-SK /2 48,3 40 9,0 KK+1/048-SK ,5 KK+2/048-SK , ,0 9,0 KK+1/054-SK ,5 KK+2/054-SK ,3 50 9,0 KK+1/060-SK ,0 KK+2/060-SK , /2 76,1 65 9,5 KK+1/076-SK ,0 KK+2/076-SK , ,9 80 9,5 KK+1/089-SK ,5 KK+2/089-SK KKplus 3 Isoleringstjocklek 13,5-17,5 KKplus 4 Isoleringstjocklek 17,0-22,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 13,5 KK+3/015-SK ,0 KK+4/015-SK , /8 17, ,0 KK+3/018-SK ,5 KK+4/018-SK , /2 21, ,5 KK+3/022-SK ,0 KK+4/022-SK , /4 26, ,0 KK+3/028-SK ,0 KK+4/028-SK , , ,5 KK+3/035-SK ,5 KK+4/035-SK , /4 42, ,0 KK+3/042-SK ,0 KK+4/042-SK /2 48, ,0 KK+3/048-SK ,5 KK+4/048-SK , ,0 16,5 KK+3/054-SK ,0 KK+4/054-SK , ,5 KK+3/060-SK ,5 KK+4/060-SK , /2 76, ,0 KK+3/076-SK ,0 KK+4/076-SK , , ,5 KK+3/089-SK ,5 KK+4/089-SK Kaimann GmbH Med reservation för ändringar

19 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus-SK-O Slang självhäftande med överlappning B L -s2, d0 Färg: Svart Längd: 2 m KKplus 1 Isoleringstjocklek 8,0-9,5 KKplus 2 Isoleringstjocklek 11,0-14,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 11,0 KK+2/015-SK-O , /8 17,2 10 8,0 KK+1/018-SK-O ,5 KK+2/018-SK-O , /2 21,3 15 8,5 KK+1/022-SK-O ,0 KK+2/022-SK-O , /4 26,9 20 8,5 KK+1/028-SK-O ,5 KK+2/028-SK-O , ,7 25 9,0 KK+1/035-SK-O ,0 KK+2/035-SK-O , /4 42,4 32 9,0 KK+1/042-SK-O ,5 KK+2/042-SK-O /2 48,3 40 9,0 KK+1/048-SK-O ,5 KK+2/048-SK-O , ,0 9,0 KK+1/054-SK-O ,5 KK+2/054-SK-O ,3 50 9,0 KK+1/060-SK-O ,0 KK+2/060-SK-O , /2 76,1 65 9,5 KK+1/076-SK-O ,0 KK+2/076-SK-O , ,9 80 9,5 KK+1/089-SK-O ,5 KK+2/089-SK-O KKplus 3 Isoleringstjocklek 13,5-17,5 KKplus 4 Isoleringstjocklek 17,0-22,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 13,5 KK+3/015-SK-O ,0 KK+4/015-SK-O , /8 17, ,0 KK+3/018-SK-O ,5 KK+4/018-SK-O , /2 21, ,5 KK+3/022-SK-O ,0 KK+4/022-SK-O , /4 26, ,0 KK+3/028-SK-O ,0 KK+4/028-SK-O , , ,5 KK+3/035-SK-O ,5 KK+4/035-SK-O , /4 42, ,0 KK+3/042-SK-O ,0 KK+4/042-SK-O /2 48, ,0 KK+3/048-SK-O ,5 KK+4/048-SK-O , ,0 16,5 KK+3/054-SK-O ,0 KK+4/054-SK-O , ,5 KK+3/060-SK-O ,5 KK+4/060-SK-O , /2 76, ,0 KK+3/076-SK-O ,0 KK+4/076-SK-O , , ,5 KK+3/089-SK-O ,5 KK+4/089-SK-O Kaimann GmbH Med reservation för ändringar 19

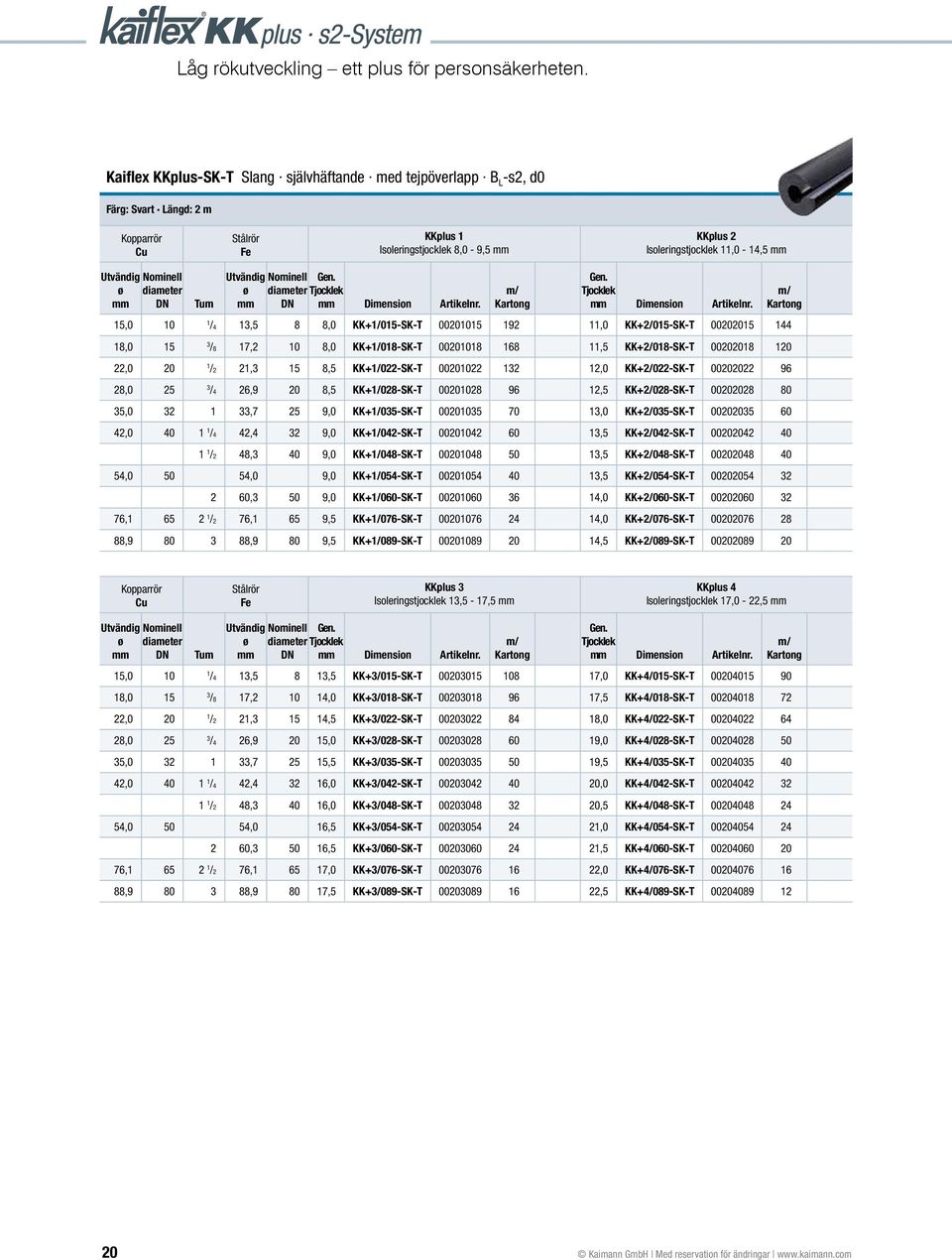

20 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus-SK-T Slang självhäftande med tejpöverlapp B L -s2, d0 Färg: Svart Längd: 2 m KKplus 1 Isoleringstjocklek 8,0-9,5 KKplus 2 Isoleringstjocklek 11,0-14,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 8,0 KK+1/015-SK-T ,0 KK+2/015-SK-T , /8 17,2 10 8,0 KK+1/018-SK-T ,5 KK+2/018-SK-T , /2 21,3 15 8,5 KK+1/022-SK-T ,0 KK+2/022-SK-T , /4 26,9 20 8,5 KK+1/028-SK-T ,5 KK+2/028-SK-T , ,7 25 9,0 KK+1/035-SK-T ,0 KK+2/035-SK-T , /4 42,4 32 9,0 KK+1/042-SK-T ,5 KK+2/042-SK-T /2 48,3 40 9,0 KK+1/048-SK-T ,5 KK+2/048-SK-T , ,0 9,0 KK+1/054-SK-T ,5 KK+2/054-SK-T ,3 50 9,0 KK+1/060-SK-T ,0 KK+2/060-SK-T , /2 76,1 65 9,5 KK+1/076-SK-T ,0 KK+2/076-SK-T , ,9 80 9,5 KK+1/089-SK-T ,5 KK+2/089-SK-T KKplus 3 Isoleringstjocklek 13,5-17,5 KKplus 4 Isoleringstjocklek 17,0-22,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 13,5 KK+3/015-SK-T ,0 KK+4/015-SK-T , /8 17, ,0 KK+3/018-SK-T ,5 KK+4/018-SK-T , /2 21, ,5 KK+3/022-SK-T ,0 KK+4/022-SK-T , /4 26, ,0 KK+3/028-SK-T ,0 KK+4/028-SK-T , , ,5 KK+3/035-SK-T ,5 KK+4/035-SK-T , /4 42, ,0 KK+3/042-SK-T ,0 KK+4/042-SK-T /2 48, ,0 KK+3/048-SK-T ,5 KK+4/048-SK-T , ,0 16,5 KK+3/054-SK-T ,0 KK+4/054-SK-T , ,5 KK+3/060-SK-T ,5 KK+4/060-SK-T , /2 76, ,0 KK+3/076-SK-T ,0 KK+4/076-SK-T , , ,5 KK+3/089-SK-T ,5 KK+4/089-SK-T Kaimann GmbH Med reservation för ändringar

21 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Slang endless B L -s2, d0 Färg: Svart KKplus 1 Isoleringstjocklek 7,0-8,5 KKplus 2 Isoleringstjocklek 9,5-12,5 Gen. Tjocklek Dimension Artikelnr. Gen. Tjocklek Dimension Artikelnr. 6,0 4 7,0 KK+1/006-E ,5 KK+2/006-E ,0 6 7,0 KK+1/008-E ,0 KK+2/008-E ,0 8 1 /8 10,2 6 7,5 KK+1/010-E ,0 KK+2/010-E , ,5 7,5 KK+1/012-E ,0 KK+2/012-E , /4 13,5 8 8,0 KK+1/015-E ,0 KK+2/015-E , /8 17,2 10 8,0 KK+1/018-E ,5 KK+2/018-E , /2 21,3 15 8,5 KK+1/022-E ,0 KK+2/022-E , /4 26,9 20 8,5 KK+1/028-E ,5 KK+2/028-E Kaimann GmbH Med reservation för ändringar 21

22 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus TURBO TUBE Slangar endless självhäftande B L -s2, d0 Färg: Svart KKplus 1 Isoleringstjocklek 8,0-9,0 Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 8,0 KK+1/015-TT 00T , , /8 17,2 10 8,0 KK+1/018-TT 00T ,0 9 22, /2 21,3 15 8,5 KK+1/022-TT 00T ,0 8 28, /4 26,9 20 8,5 KK+1/028-TT 00T ,0 6 35, ,7 25 9,0 KK+1/035-TT 00T ,0 5 42, /4 42,4 32 9,0 KK+1/042-TT 00T ,0 5 Rulle Rullar/ KKplus 2 Isoleringstjocklek 11,0-13,5 Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 11,0 KK+2/015-TT 00T ,0 9 18, /8 17, ,5 KK+2/018-TT 00T ,0 8 22, /2 21, ,0 KK+2/022-TT 00T ,5 7 28, /4 26, ,5 KK+2/028-TT 00T ,5 6 35, , ,0 KK+2/035-TT 00T ,0 5 42, /4 42, ,5 KK+2/042-TT 00T ,0 4 Rulle Rullar/ KKplus 4 Isoleringstjocklek 17,0-20,0 Gen. Tjocklek Dimension Artikelnr. 15, /4 13,5 8 17,0 KK+4/015-TT 00T ,0 7 18, /8 17, ,5 KK+4/018-TT 00T ,0 6 22, /2 21, ,0 KK+4/022-TT 00T ,0 6 28, /4 26, ,0 KK+4/028-TT 00T ,5 5 35, , ,5 KK+4/035-TT 00T ,5 4 42, /4 42, ,0 KK+4/042-TT 00T ,5 4 Rulle Rullar/ Patentskydd: Designskydd: DE (handelspaket för slangar) (handelspaket för slangar) 22 Kaimann GmbH Med reservation för ändringar

23 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Platta med ytbeläggning på rulle B-s2, d0 Färg: Svart Ytbeläggning: Antracit Platta på rulle 1 m Bredd Platta på rulle självhäftande 1 m Bredd Isoleringstjocklek Dimension Artikelnr. m²/ Dimension Artikelnr. 3 KK+-03-RL-s KK+-03-RL-SK-s KK+-06-RL-s KK+-06-RL-SK-s KK+-10-RL-s KK+-10-RL-SK-s KK+-13-RL-s KK+-13-RL-SK-s KK+-16-RL-s KK+-16-RL-SK-s KK+-19-RL-s KK+-19-RL-SK-s KK+-25-RL-s KK+-25-RL-SK-s KK+-32-RL-s KK+-32-RL-SK-s m²/ Kaiflex KKplus Platta på rulle B-s3, d0 Färg: Svart Platta på rulle 1 m Bredd Platta på rulle självhäftande 1 m Bredd Isoleringstjocklek Dimension Artikelnr. m²/ Dimension Artikelnr. 3 KK+-03-RL KK+-03-RL-SK KK+-06-RL KK+-06-RL-SK KK+-10-RL KK+-10-RL-SK KK+-13-RL KK+-13-RL-SK KK+-16-RL KK+-16-RL-SK KK+-19-RL KK+-19-RL-SK KK+-25-RL KK+-25-RL-SK KK+-32-RL KK+-32-RL-SK m²/ Kaimann GmbH Med reservation för ändringar 23

24 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Platta med ytbeläggning formatskuren B-s2, d0 Färg: Svart Ytbeläggning: Antracit Platta formatskuren 2,0 x 1,0 m Platta formatskuren självhäftande 2,0 x 1,0 m Isoleringstjocklek Dimension Artikelnr. m²/ Dimension Artikelnr. 50 KK+-50-PL10-s KK+-50-PL10-SK-s m²/ Kaiflex KKplus Platta formatskuren B-s3, d0 Färg: Svart Platta formatskuren 2,0 x 0,5 m Platta formatskuren självhäftande 2,0 x 0,5 m Isoleringstjocklek Dimension Artikelnr. m²/ Dimension Artikelnr. 3 KK+-03-PL KK+-03-PL05-SK KK+-06-PL KK+-06-PL05-SK KK+-10-PL KK+-10-PL05-SK KK+-13-PL KK+-13-PL05-SK KK+-16-PL KK+-16-PL05-SK KK+-19-PL KK+-19-PL05-SK KK+-25-PL KK+-25-PL05-SK KK+-32-PL KK+-32-PL05-SK KK+-50-PL KK+-50-PL05-SK m²/ Platta formatskuren 2,0 x 1,0 m Platta formatskuren självhäftande 2,0 x 1,0 m Isoleringstjocklek Dimension Artikelnr. m²/ Dimension Artikelnr. 3 KK+-03-PL KK+-03-PL10-SK KK+-06-PL KK+-06-PL10-SK KK+-10-PL KK+-10-PL10-SK KK+-13-PL KK+-13-PL10-SK KK+-16-PL KK+-16-PL10-SK KK+-19-PL KK+-19-PL10-SK KK+-25-PL KK+-25-PL10-SK KK+-32-PL KK+-32-PL10-SK KK+-50-PL KK+-50-PL10-SK m²/ 24 Kaimann GmbH Med reservation för ändringar

25 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Tvådelad båge 1,5 D av plattmaterial B-s3, d0 Färg: Svart 13 Isoleringstjocklek 19 Isoleringstjocklek Dimension Artikelnr. Antal/ Dimension Artikelnr. 76, /2 76,1 65 KK+13x d KK+19x d , ,9 80 KK+13x d KK+19x d /2 101,6 KK+13x d KK+19x d , ,0 KK+13x d KK+19x d , ,3 100 KK+13x d KK+19x d Antal/ 125,0 KK+13x d KK+19x d , ,0 KK+13x d KK+19x d ,7 125 KK+13x d KK+19x d , ,0 KK+13x d KK+19x d ,1 150 KK+13x d KK+19x d , ,3 150 KK+13x d KK+19x d ,0 KK+13x d KK+19x d ,1 200 KK+13x d KK+19x d ,0 200 KK+13x d KK+19x d * Isoleringstjocklek 32 * Isoleringstjocklek Dimension Artikelnr. Dimension Artikelnr. 76, /2 76,1 65 KK+25x d KK+32x d , ,9 80 KK+25x d KK+32x d /2 101,6 KK+25x d KK+32x d , ,0 KK+25x d KK+32x d , ,3 100 KK+25x d KK+32x d ,0 KK+25x d KK+32x d , ,0 KK+25x d KK+32x d ,7 125 KK+25x d KK+32x d , ,0 KK+25x d KK+32x d ,1 150 KK+25x d KK+32x d , ,3 150 KK+25x d KK+32x d ,0 KK+25x d KK+32x d ,1 200 KK+25x d KK+32x d ,0 200 KK+25x d KK+32x d * Ej lagervara, leveranstid på begäran. Kontakta oss för ytterligare dimensioner. Kaimann GmbH Med reservation för ändringar 25

26 Låg rökutveckling ett plus för personsäkerheten. Kaiflex KKplus Remsor självhäftande B-s3, d0 Färg: Svart Dimension Artikelnr. Medeltjocklek Rullängd m KK+10-PLS-SK KK+10-PLS-SK KK+10-PLS-SK KK+13-PLS-SK KK+13-PLS-SK KK+13-PLS-SK KK+19-PLS-SK KK+19-PLS-SK Bredd innehåll KK+19-PLS-SK Kaimann GmbH Med reservation för ändringar

27 R-FORCE TECHNOLOGY Förhindrar köld- och värmebryggor. Kaifix RTplus är en rörhållare bestående av tryckbeständig Kaiflex R-FORCE och en mekaniskt stabil, extra brandsäker skyddsmantel. Energiförluster och kondensbildning förhindras permanent. Den patensökta R-FORCE-teknologin möjliggör för första gången att bära upp ett rör utan extra hårda insatser av andra material. Bärigheten finns direkt i elastomerskuet. Därmed är Kaifix RTplus det första rörhållarsystemet som egentligen klarar sig helt utan den extra ångspärr, som tidigare vanligtvis uppfyllts av rörhållarens mantel. Således garanteras en högre och säkrare systemfunktion. Den nya, likaledes patentsökta mantelfolien har utvecklats så att den har en avsevärt högre beständighet mot värme och flaor i händelse av brand. Även ångspärreffekten är förbättrad. Kaifix RTplus består av två snabbt och enkelt monterade rörskålshalvor som hålls ihop av skyddsmanteln. Den enkla hanteringen sparar tid och kostnader samtidigt som systemsäkerheten förbättras avsevärt. Används Kaifix RTplus rörhållare tillsaans med produkter från Kaiflex KKplus s2-systemet, motsvarar installationen Euroklass B L -s2, d0. Förhindrar köld- och värmebryggor Hög tryckhållfasthet med R-FORCE Förbättrat brand- och rökskydd Minskar energiförluster Hög systemsäkerhet Tillförlitliga långtidsegenskaper Kaimann GmbH Med reservation för ändringar 27

28 Förhindrar köld- och värmebryggor. Patent pending Kaifix RTplus (KKplus) Tekniska data Materialsort Cellstruktur Färg Två elastomera isoleringselement med självhäftande förslutning och R-FORCE-teknologi Slutna celler Svart Övre temperaturgräns Rör +110 C Nedre temperaturgräns 50 C Observera (1) Värmeledningsförmåg se Kaiflex KKplus Ångpermeabilitet Diffusionsmotståndstal μ se Kaiflex KKplus Materialklass i förening med Kaiflex KKplus s2-system B L -s2, d0 Euroklass E Täthet Skumkärna 50 kg/m 3 Akustiska egenskaper mer information: Provning efter DIN EN Fritt från da och fibrer Hälsoaspekter Formaldehydfri Kadmiumfri Beständighet mot Svampar och bakterier ingen beväxning enligt VDI 6022 Fler egenskaper ph-värde Neutral Lagring Självhäftande produkter 1 år Lagring i torra, rena rum med normal luftfuktighet (50 % bis 70 %) och rumstemperatur (0 C bis +35 C) Toleranser & måttbegränsning enligt DIN EN 14304: Användning utomhus Skydd mot UV-strålning måste appliceras Observera (2) Råd (1) Var vänlig att kontakta vår tekniska service för temperaturer lägre än 50 C. Råd (2) Vid utomhusanvändning bör Kaiflex skyddas inom tre dagar med en mantling eller en Kaifinish skyddsmålning. Materialklasser gäller för metalliska eller fasta, mineraliska underlag. 28 Kaimann GmbH Med reservation för ändringar

29 Förhindrar köld- och värmebryggor. Kaifix RTplus KKplus-Rörhållare självhäftande Färg: Svart Längd: 50 Max. avstånd mellan upphängningar m (enligt DIN 1988) KKplus 2 Rörhållare KKplus 4 Rörhållare Dimension Artikelnr. Dimension Artikelnr. 10,0 1 /8 10,2 2,00 FX-KK+2/010 28B02010 FX-KK+4/010 28B ,0 12,5 2,00 FX-KK+2/012 28B02012 FX-KK+4/012 28B ,0 1 /4 13,5 2,00 FX-KK+2/015 28B02015 FX-KK+4/015 28B ,0 3 /8 17,2 2,25 FX-KK+2/018 28B02018 FX-KK+4/018 28B ,0 1 /2 21,3 2,75 FX-KK+2/022 28B02022 FX-KK+4/022 28B ,0 3 /4 26,9 3,00 FX-KK+2/028 28B02028 FX-KK+4/028 28B ,0 1 33,7 3,50 FX-KK+2/035 28B02035 FX-KK+4/035 28B ,0 1 1 /4 42,4 3,75 FX-KK+2/042 28B02042 FX-KK+4/042 28B /2 48,3 4,25 FX-KK+2/048 28B02048 FX-KK+4/048 28B ,0 54,0 4,25 FX-KK+2/054 28B02054 FX-KK+4/054 28B ,0 57,0 4,25 FX-KK+2/057 28B ,3 4,75 FX-KK+2/060 28B02060 FX-KK+4/060 28B ,0 63,5 4,75 FX-KK+2/064 28B02064 FX-KK+4/064 28B ,0 70,0 4,75 FX-KK+2/070 28B02070 FX-KK+4/070 28B ,1 2 1 /2 76,1 5,50 FX-KK+2/076 28B02076 FX-KK+4/076 28B ,9 3 88,9 6,00 FX-KK+2/089 28B02089 FX-KK+4/089 28B /2 101,6 6,00 FX-KK+2/102 28B02102 FX-KK+4/102 28B ,0 108,0 6,00 FX-KK+2/108 28B02108 FX-KK+4/108 28B , ,3 6,00 FX-KK+2/114 28B02114 FX-KK+4/114 28B04114 Max. avstånd mellan upphängningar m (enligt DIN 1988) KKplus 6 Rörhållare Dimension Artikelnr. 15,0 1 /4 13,5 2,00 FX-KK+6/015 28B ,0 3 /8 17,2 2,25 FX-KK+6/018 28B ,0 1 /2 21,3 2,75 FX-KK+6/022 28B ,0 3 /4 26,9 3,00 FX-KK+6/028 28B ,0 1 33,7 3,50 FX-KK+6/035 28B ,0 1 1 /4 42,4 3,75 FX-KK+6/042 28B /2 48,3 4,25 FX-KK+6/048 28B ,0 54,0 4,25 FX-KK+6/054 28B ,0 57,0 4,25 FX-KK+6/057 28B ,3 4,75 FX-KK+6/060 28B ,0 63,5 4,75 FX-KK+6/064 28B ,0 70,0 4,75 FX-KK+6/070 28B ,1 2 1 /2 76,1 5,50 FX-KK+6/076 28B ,9 3 88,9 6,00 FX-KK+6/089 28B /2 101,6 6,00 FX-KK+6/102 28B ,0 108,0 6,00 FX-KK+6/108 28B , ,3 6,00 FX-KK+6/114 28B06114 Leveranstid på begäran. Kaimann GmbH Med reservation för ändringar 29

30 Förhindrar köld- och värmebryggor. 30 Kaimann GmbH Med reservation för ändringar

31 Motverkar effektivt kondens och termiska broar. Kaiflex RT-KKplus är en isolerad rörhållare med integrerad ångspärreffekt som förhindrar kondens, korrosion och energiförluster. Kaiflex RT-KKplus är en kombination av särskilt tryckfasta, åtsittande PIR-skumsegment, som är inbäddade i Kaiflex KKplus och skyddade med en extra robust mantel. Genom den integrerade ångspärreffekten och de självhäftande förbindelserna uppnås en tillförlitig termisk avskiljning. Liksom Kaiflex KKplus produkter finns även Kaiflex RT-KKplus rörhållare i stigande isoleringstjocklekar som också garanterar att inga termiska broar bildas samt motverkar rörkorrosion. Förhindrar tillförlitigt köld- och värmebryggor Integrerad ångspärreffekt Minskar energiförluster Tillförlitliga långtidsegenskaper Enkel montering Kaimann GmbH Med reservation för ändringar 31
