1 POWER Katalog 2009 Tel:

2 Vårt säljteam i Oslo / Lysaker Jan Erik Prince Daglig leder Mobil: Mail: jep@ergo-line.com Elizabeth (Liz) Prince Markedssjef / Fysioterapeut Mobil: Mail: liz@ergo-line.com Vårt säljteam i Stockholm / Kungsängen Kjell Askerfalk Försäljning Mobil: kjell.askerfalk@p-andersson.se Peter Andersson Administration / VD / Säljare Mobil: Mail: info@p-andersson.se Charlotte Isberg Administration / Innesäljare Mobil: charlotte.isberg@p-andersson.se Karolina Hägg Försäljning Mobil karolina.hagg@p-andersson.se Innehållsförteckning Presentation 2 Översikt 3 Conference 4-5 Coni 6-7 Desk 8-9 Universal 10 Lift 11 Coni Cover 12 Power Frame 13 Step 14 Slide Wing 15 Facility Module Kabelmanagement 18 Golvkanal 19 Tillbehör, diverse Wieland Tower 23 Sid 2 P. Andersson AB är ett familjeföretag som grundades 1952 av Tage Andersson. Då startades tillverkning av stickproppar och förgreningsproppar. Denna del av rörelsen såldes senare och sedan 1985 ägs och drivs företaget av Peter Andersson. Bachmann GmbH är ett familjeföretag som drivs av Peter Bachmann. Även Bachmann startade tidigt med tillverkning av el-materiel och har idag ett mycket brett sortiment av kvalitetsprodukter. Bachmann har över 300 medarbetare och omsätter mer än 50 milj. Euro. Andersson & Bachmann är vårt marknadsbolag i Skandinavien, bolaget opereras av P. Andersson AB och är placerat i Stockholm/Kungsängen. Juridiskt är det en del av P. Andersson AB. ErgoLine Distribuerar för Andersson & Bachmann på den Norska marknaden. Idé - Power Vår idé är att på ett elegant och kostnadseffektivt sätt ordna el och nätverksanslutningar till en arbetsplats eller ett konferensbord. Vi har satt samman ett program av högkvalitativa och flexibla enheter, avsedda att på ett funktionellt sätt hämta upp anslutningarna ur golv, tak eller från fönsterkanal. Enheterna presenterar funktionerna för användaren på ett sätt som är diskret och flexibelt. Dessutom skapas förutsättningar för att minimera kabelhärvorna på arbetsplatsen. För att förenkla för installatören tillhandahåller vi alla tillbehör som behövs för en professionell installation. Marknad Vi marknadsför egna och Bachmanntillverkade produkter som vänder sig till offentlig miljö. På senare tid har vi fått flera stora prestigeuppdrag, vi har haft förmånen att förse bla Pfizer, Nordea, ICA, SL, HP, Banco-huset, Axfood, Nokia, Sv Kraftnät m fl med uttagsenheter, via vårt växande återförsäljarnät. Showroom I Kungsängen/Stockholm samt i Oslo finns Show-room där Power-sortimentet kan ses. Våra Show-room är till för våra återförsäljare och kunder. Alla är lika välkomna att besöka oss. (Ring oss gärna innan du kommer) Västra Rydsvägen 134, Stockholm / Kungsängen

3 Power Frame Tillbehör - Bordsgenomföringar Tillbehör - Golvkanal Lift Universal Wing Coni Tower Conferencce Desk Slide POWER-Sortimentet - är en grupp smarta enheter för att ansluta el, datorer, ljud och bildutrustning i dagens och framtidens kontor. Power-Serien ger dig möjlighet att på ett enkelt, professionellt och prisvärt sätt lösa alla inkopplingar till en arbetsplats. Kabel - sats Kabel management - Spinalis Samtliga enheter är flexibelt uppbyggda för att på ett perfekt sätt kunna tillgodose dina behov. Power-Serien innehåller även en mängd tillbehör för att genomföra professionella installationer och kabeldragningar. Sid 3

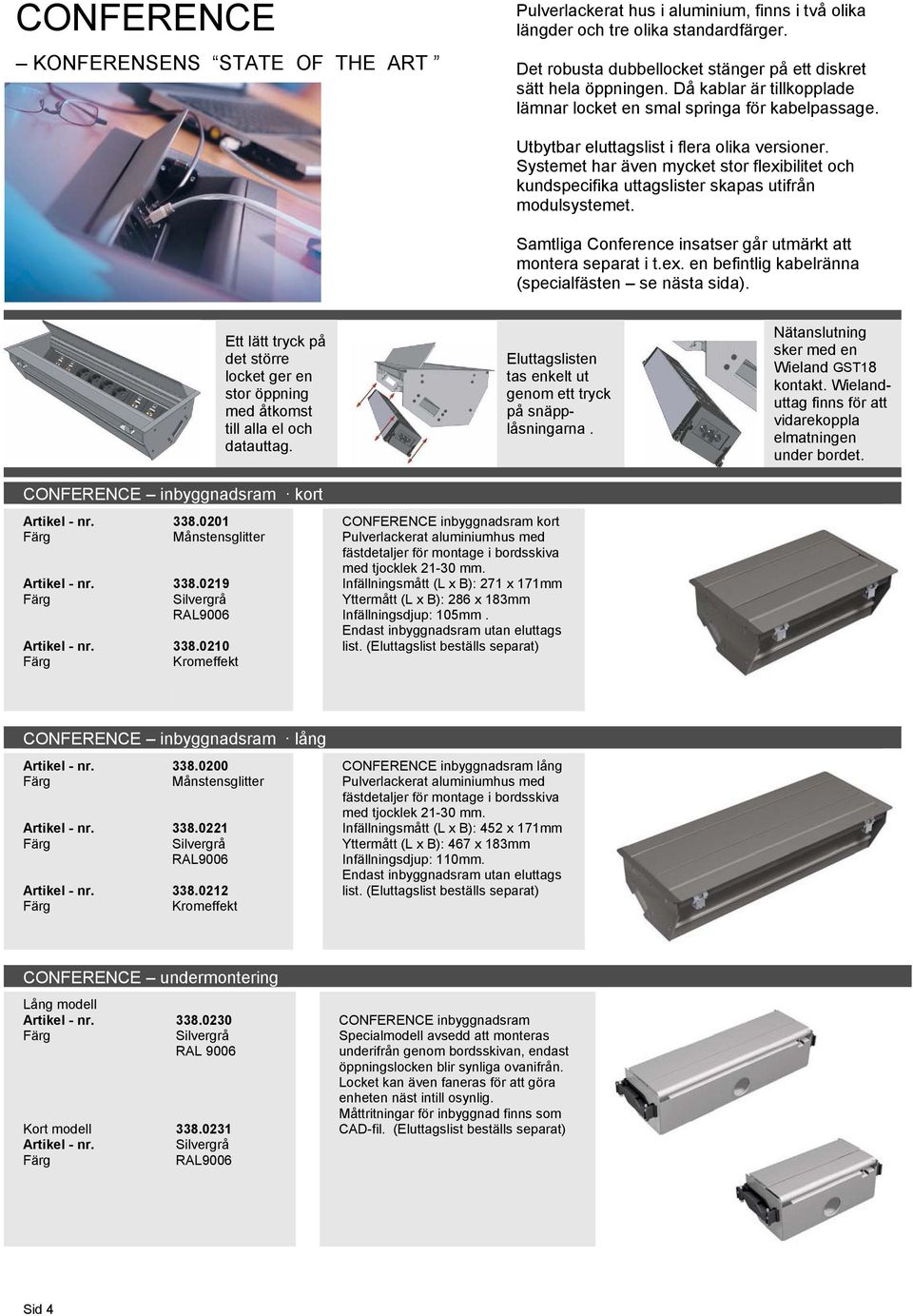

4 CONFERENCE KONFERENSENS STATE OF THE ART Pulverlackerat hus i aluminium, finns i två olika längder och tre olika standardfärger. Det robusta dubbellocket stänger på ett diskret sätt hela öppningen. Då kablar är tillkopplade lämnar locket en smal springa för kabelpassage. Utbytbar eluttagslist i flera olika versioner. Systemet har även mycket stor flexibilitet och kundspecifika uttagslister skapas utifrån modulsystemet. Samtliga Conference insatser går utmärkt att montera separat i t.ex. en befintlig kabelränna (specialfästen se nästa sida). Ett lätt tryck på det större locket ger en stor öppning med åtkomst till alla el och datauttag. CONFERENCE inbyggnadsram kort Månstensglitter Silvergrå RAL Kromeffekt Eluttagslisten tas enkelt ut genom ett tryck på snäpplåsningarna. CONFERENCE inbyggnadsram kort Pulverlackerat aluminiumhus med fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B): 271 x 171mm Yttermått (L x B): 286 x 183mm Infällningsdjup: 105mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) Nätanslutning sker med en Wieland GST18 kontakt. Wielanduttag finns för att vidarekoppla elmatningen under bordet. CONFERENCE inbyggnadsram lång Månstensglitter Silvergrå RAL Kromeffekt CONFERENCE inbyggnadsram lång Pulverlackerat aluminiumhus med fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B): 452 x 171mm Yttermått (L x B): 467 x 183mm Infällningsdjup: 110mm. Endast inbyggnadsram utan eluttags list. (Eluttagslist beställs separat) CONFERENCE undermontering Lång modell Kort modell Silvergrå RAL Silvergrå RAL9006 CONFERENCE inbyggnadsram Specialmodell avsedd att monteras underifrån genom bordsskivan, endast öppningslocken blir synliga ovanifrån. Locket kan även faneras för att göra enheten näst intill osynlig. Måttritningar för inbyggnad finns som CAD-fil. (Eluttagslist beställs separat) Sid 4

5 CONFERENCE eluttagslist Basmodul för kort ram 16 A / W Jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordat eluttag, 3 modulplatser jordade eluttag, 4 modulplatser Mått (L x B x H) mm 260 x 52 x 44 CONFERENCE eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 2 modulplatser jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordade eluttag, 5 modulplatser jordade eluttag, 6 modulplatser jordade eluttag, 8 modulplatser Mått (L x B x H) mm 444 x 52 x 44 Specialfästen för CONFERENCE insats Fästplatta m M5 Material Förpackning Universal-vinkelsats Material Förpackning Stål Säljs styckvis Stål Säljs parvis Samtliga CONFERENCE insatser kan monteras med dessa två typer av fästen. De kan då användas på samma sätt som UNIVERSAL i t ex ett bord med befintliga lådor för uttag eller på annat lämpligt ställe. < Fästplatta med M5 pinne. Här monterat mot vinkelfäste. < Universal fästvinkelsats Sid 5

6 CONI INTEGRERAD FUNKTIONALITET Pulverlackerad, kromad eller rostfri (borstad) stålram med fällbart lock. Finns i två olika längder. Utbytbar eluttagslist med många olika modullösningar. Insatsen byts enkelt ut mot ny, från ovansidan, utan några verktyg. Ett lågt infällningsdjup minimerar risken för skador eller problem under bordskivan. Tack vare en borstlist i lockets framkant kan kablar vara inkopplade även då locket är stängt. Coni öppen och stängd. Eluttagslisten byts enkelt ut, genom ett tryck på snäpplåsningarna. Elanslutning sker med Wieland GST18 kontaktdon och en 0,1 m kabel. CONI inbyggnadsram kort Silvergrå RAL Antracitgrå Kromad Vit RAL9016 CONI inbyggnadsram kort, stålhus med integrerad borstlist och fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B) 238 x 140 mm Yttermått (L x B) 248 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat) Svart RAL Rostfritt borstad CONI inbyggnadsram lång Silvergrå RAL Antracitgrå Kromad Vit RAL9016 CONI inbyggnadsram lång, stålhus med integrerad borstlist och fästdetaljer för montage i bordsskiva med tjocklek mm. Infällningsmått (L x B) 376 x 140 mm Yttermått (L x B) 387 x 151 mm Infällningsdjup: 58 mm Inbyggnadsram utan eluttagslist (eluttagslisten beställs separat) Svart RAL Rostfritt borstad Möjlighet finns att integrera NEETS styrsystem i en lång CONI. Ta kontakt med oss för ytterligare information. Sid 6

7 CONI eluttagslist Basmodul för kort ram 16 A / W jordade eluttag, 0 modulplatser jordade eluttag,1 modulplats jordat eluttag, 2 modulplatser jordade eluttag, 3 modulplatser Mått (L x B x H) 217 x 52 x 44 CONI - eluttagslist Basmodul för lång ram 16 A / W jordade eluttag, 1 modulplats jordade eluttag, 2 modulplatser jordade eluttag, 3 modulplatser jordade eluttag, 4 modulplatser jordat eluttag, 5 modulplatser Mått (L x B x H) x 52 x 44 0 jordade eluttag, 6 modulplatser Specialfästen för CONI eluttagslist Material Förpackning Svarlackerat stål 1 par Samtliga CONI insatser kan monteras med detta fäste. De kan då användas på samma sätt som UNIVERSAL i t.ex. ett bord med befintliga lådor för uttag. Sid 7

8 DESK- RÄTT I TIDEN DESK är tillverkad i högkvalitativ anodiserad aluminium. Uttagsmoduler för data och mediainkopplingar väljs ur modulsortimentet. Desk kan liksom alla enheter i Power sortimentet beställas med internationella uttag som ex. franska, schweiziska, engelska, danska, amerikanska, samt IEC 320. DESK är utmärkt även för att ordna t.ex. en tillfällig konferensplats. Klämfästen finns för skivor i olika tjocklek. De ingår i alla DESK utan modulplats. Desk går även bra att skruva direkt mot underlaget Nätanslutning med Wieland GST18 kontakt. Möjlighet finns att vidarekoppla elmatningen på enhetens baksida. Anslutning av kablage för data och media sker från baksidan. Elkablar beställs separat. Klämfäste ingår i vissa beställs dock separat till DESK Basmodul.. DESK 3x el 16 A / W Eluttag Mått (L x B x H) mm st 225 x 70 x 90 3 Jordade eluttag Nätanslutning via Wieland GST18 ingång. Justerbart klämfäste för 50 mm bordsskiva ingår( ). DESK 4x el fast nätkabel 16 A / W Eluttag Mått (L x B x H) mm st 268 x 70 x 90 4 Jordade eluttag Fast monterad nätkabel längd 3,0 m H05VV-F 3G1,50 mm², svart, med jordad stickpropp. Justerbart klämfäste för 50 mm bordsskiva ingår( ). DESK 3x el med strömbrytare fast nätkabel 16 A / W Eluttag Mått (L x B x H) mm st 268 x 70 x 90 Strömbrytare 2-polig, grön med belysning. 3 Jordade eluttag Fast monterad nätkablel längd 3,0 m, H05VV-F 3G1,50 mm², svart med jordad stickpropp. Justerbart klämfäste för 50 mm bordsskiva ingår( ). Sid 8

9 DESK Basmodul 16 A / W eluttag 4 modulplatser Längd 410 mm Samtliga DESK Basmodul har tre eluttag dessutom 1 till 4 modulplatser. Moduler väljs ur modulsortimentet. Basmodulerna är utrustade med Wieland Ingång/Vidarekoppling, Kablar beställs separat. Fäste beställs separat till DESK Basmodul (det ingår inte i motsats till ovanstående) eluttag 3 modulplatser Längd 368 mm eluttag 2 modulplatser Längd 325 mm eluttag 1 modulplats Längd 280 mm Fästen till DESK Förpackning par / påse Klämfäste för standard bordskivor, Upp till 50mm tjocklek Ingår i alla kompletta DESK ovan (Ej Basmodulerna) Förpackning par / påse Klämfäste för tjocka bordskivor, 51-80mm tjocklek Förpackning par / påse Klämfäste Slimline, möjliggör tätare placering av bord mot vägg Förpackning sats/ påse Skruvfäste för montering direkt på en bordsskiva (Spax 4x80) samt mässingsdistanser Sid 9

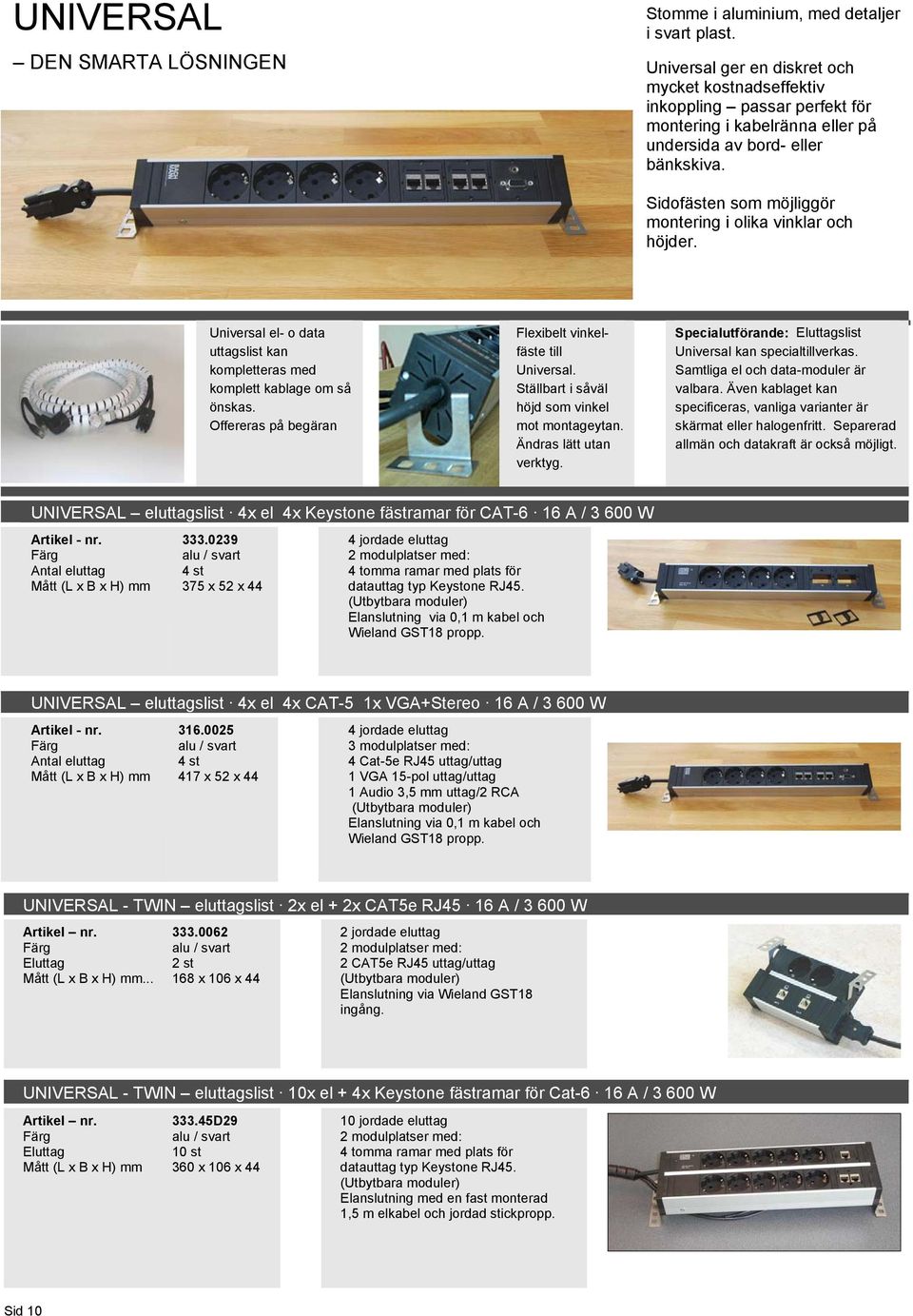

10 UNIVERSAL DEN SMARTA LÖSNINGEN Stomme i aluminium, med detaljer i svart plast. Universal ger en diskret och mycket kostnadseffektiv inkoppling passar perfekt för montering i kabelränna eller på undersida av bord- eller bänkskiva. Sidofästen som möjliggör montering i olika vinklar och höjder. Universal el- o data uttagslist kan kompletteras med komplett kablage om så önskas. Offereras på begäran Flexibelt vinkelfäste till Universal. Ställbart i såväl höjd som vinkel mot montageytan. Ändras lätt utan verktyg. Specialutförande: Eluttagslist Universal kan specialtillverkas. Samtliga el och data-moduler är valbara. Även kablaget kan specificeras, vanliga varianter är skärmat eller halogenfritt. Separerad allmän och datakraft är också möjligt. UNIVERSAL eluttagslist 4x el 4x Keystone fästramar för CAT-6 16 A / W Antal eluttag Mått (L x B x H) mm alu / svart 4 st 375 x 52 x 44 4 jordade eluttag 2 modulplatser med: 4 tomma ramar med plats för datauttag typ Keystone RJ45. (Utbytbara moduler) Elanslutning via 0,1 m kabel och Wieland GST18 propp. UNIVERSAL eluttagslist 4x el 4x CAT-5 1x VGA+Stereo 16 A / W Antal eluttag Mått (L x B x H) mm alu / svart 4 st 417 x 52 x 44 4 jordade eluttag 3 modulplatser med: 4 Cat-5e RJ45 uttag/uttag 1 VGA 15-pol uttag/uttag 1 Audio 3,5 mm uttag/2 RCA (Utbytbara moduler) Elanslutning via 0,1 m kabel och Wieland GST18 propp. UNIVERSAL - TWIN eluttagslist 2x el + 2x CAT5e RJ45 16 A / W Eluttag Mått (L x B x H) mm alu / svart 2 st 168 x 106 x 44 2 jordade eluttag 2 modulplatser med: 2 CAT5e RJ45 uttag/uttag (Utbytbara moduler) Elanslutning via Wieland GST18 ingång. UNIVERSAL - TWIN eluttagslist 10x el + 4x Keystone fästramar för Cat-6 16 A / W Eluttag Mått (L x B x H) mm D29 alu / svart 10 st 360 x 106 x jordade eluttag 2 modulplatser med: 4 tomma ramar med plats för datauttag typ Keystone RJ45. (Utbytbara moduler) Elanslutning med en fast monterad 1,5 m elkabel och jordad stickpropp. Sid 10

11 LIFT HIGH TECH POP-UP LIFT kännetecknas av kvalitet med en stomme i aluminium och svart plast, inom kort även i silverfärg. LIFT ger en imponerande men ändå diskret och mycket kostnadseffektiv inkoppling i ett mötesbord. Med ett lätt tryck på toppen av den stängda enheten öppnas den automatiskt av en gasdämpad fjädermekanism. LIFT har plats för fyra uttagsmoduler, inklusive eluttagen, en åt varje håll. LIFT öppnas genom ett lätt tryck på det stängda locket. En gasdämpad fjäder skjuter då upp enheten. För att stänga trycks enheten bara rakt ner till stängt läge. LIFT finns i fyra olika standardkonfigurationer. Ytterdiameter 160 mm Inbyggnadsdjup endast 195 mm Håltagning för montage sker enkelt med en 140 mm hålsåg. LIFT uttagsenhet 4x el 16 A / W jordade eluttag Elanslutning via 0,5 meter kabel och Wieland GST18 propp. LIFT uttagsenhet 3x el 2x CAT-6 16 A / W jordade eluttag med 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg. LIFT uttagsenhet 2x el + 2x CAT-6 RJ45 1x VGA+Stereo 16 A / W jordade eluttag Elanslutning via 3 meter kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg 1 VGA med 3 meter kabel och VGA plugg. 1 Audio 3,5 mm uttag m 3 m kabel o 3,5 mm plugg. LIFT uttagsenhet 2x el + 2x CAT-6 RJ45 2x USB 16 A / W jordade eluttag Elanslutning via 3 m kabel och Schuko propp. 2 Cat-6 RJ45 uttag med 3 meter kabel och RJ-45 plugg 2x USB A uttag med 3 meter kabel o USB A plugg. LIFT Hålsåg Hålsåg för montage av LIFT Diameter 140 mm Sid 11

12 CONI COVER ENKEL TILLGÄNGLIGHET CONI COVER är den perfekta lösningen om det finns en kabelränna under bordsskivan som du vill komma åt uppifrån. CONI COVER har exakt samma utseende ovanifrån som CONI, de går därför bra att använda sida vid sida i samma bord. Locket öppnar ca 90. CONI COVER finns i tre färger och två längder. Kombinera gärna med någon av våra kabelrännor och en STEP eller UNIVERSAL. Borstlisten möjliggör kabelpassage även med locket stängt CONI COVER är ett öppningsbart täcklock utan uttagsinsats, därför är den perfekt i kombination med t.ex. STEP eller UNIVERSAL. CONI COVER inbyggnadsram kort Silvergrå RAL Vit RAL Svart RAL9017 CONI COVER inbyggnadsram kort Stålhus med integrerad borstlist och fäst-detaljer för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 229 x 136 mm Yttermått (L x B) 248 x 149 mm Infällningsdjup 24 mm CONI COVER inbyggnadsram lång Silvergrå RAL Vit RAL Svart RAL9017 CONI COVER inbyggnadsram lång Stålhus med integrerad borstlist och fäst-detaljer,för montage i bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 368 x 136 mm Yttermått (L x B) 387 x 149 mm Infällningsdjup 24 mm Sid 12

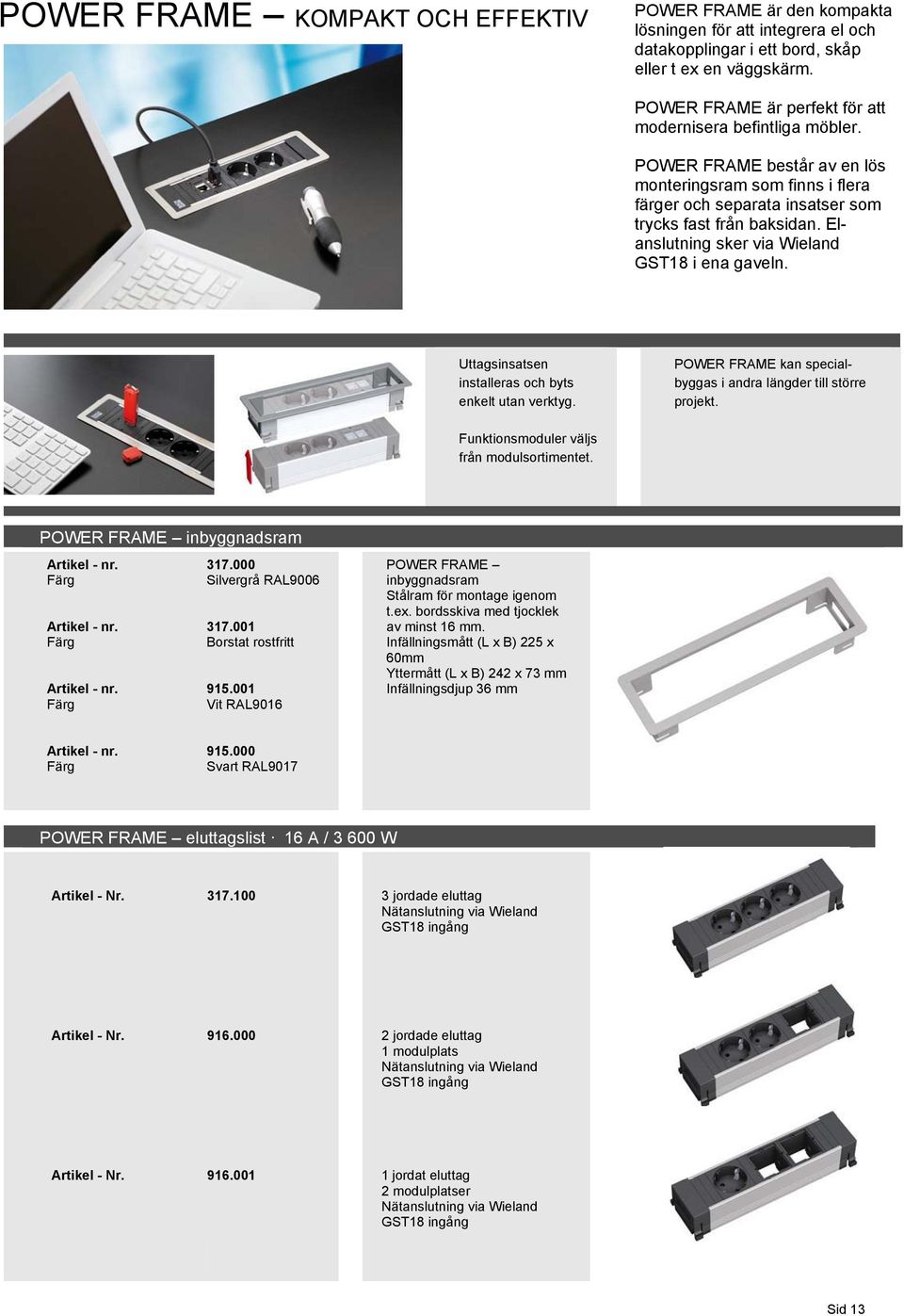

13 POWER FRAME KOMPAKT OCH EFFEKTIV POWER FRAME är den kompakta lösningen för att integrera el och datakopplingar i ett bord, skåp eller t ex en väggskärm. POWER FRAME är perfekt för att modernisera befintliga möbler. POWER FRAME består av en lös monteringsram som finns i flera färger och separata insatser som trycks fast från baksidan. Elanslutning sker via Wieland GST18 i ena gaveln. Uttagsinsatsen installeras och byts enkelt utan verktyg. POWER FRAME kan specialbyggas i andra längder till större projekt. Funktionsmoduler väljs från modulsortimentet. POWER FRAME inbyggnadsram Silvergrå RAL Borstat rostfritt Vit RAL9016 POWER FRAME inbyggnadsram Stålram för montage igenom t.ex. bordsskiva med tjocklek av minst 16 mm. Infällningsmått (L x B) 225 x 60mm Yttermått (L x B) 242 x 73 mm Infällningsdjup 36 mm Svart RAL9017 POWER FRAME eluttagslist 16 A / W jordade eluttag Nätanslutning via Wieland GST18 ingång jordade eluttag 1 modulplats Nätanslutning via Wieland GST18 ingång jordat eluttag 2 modulplatser Nätanslutning via Wieland GST18 ingång Sid 13

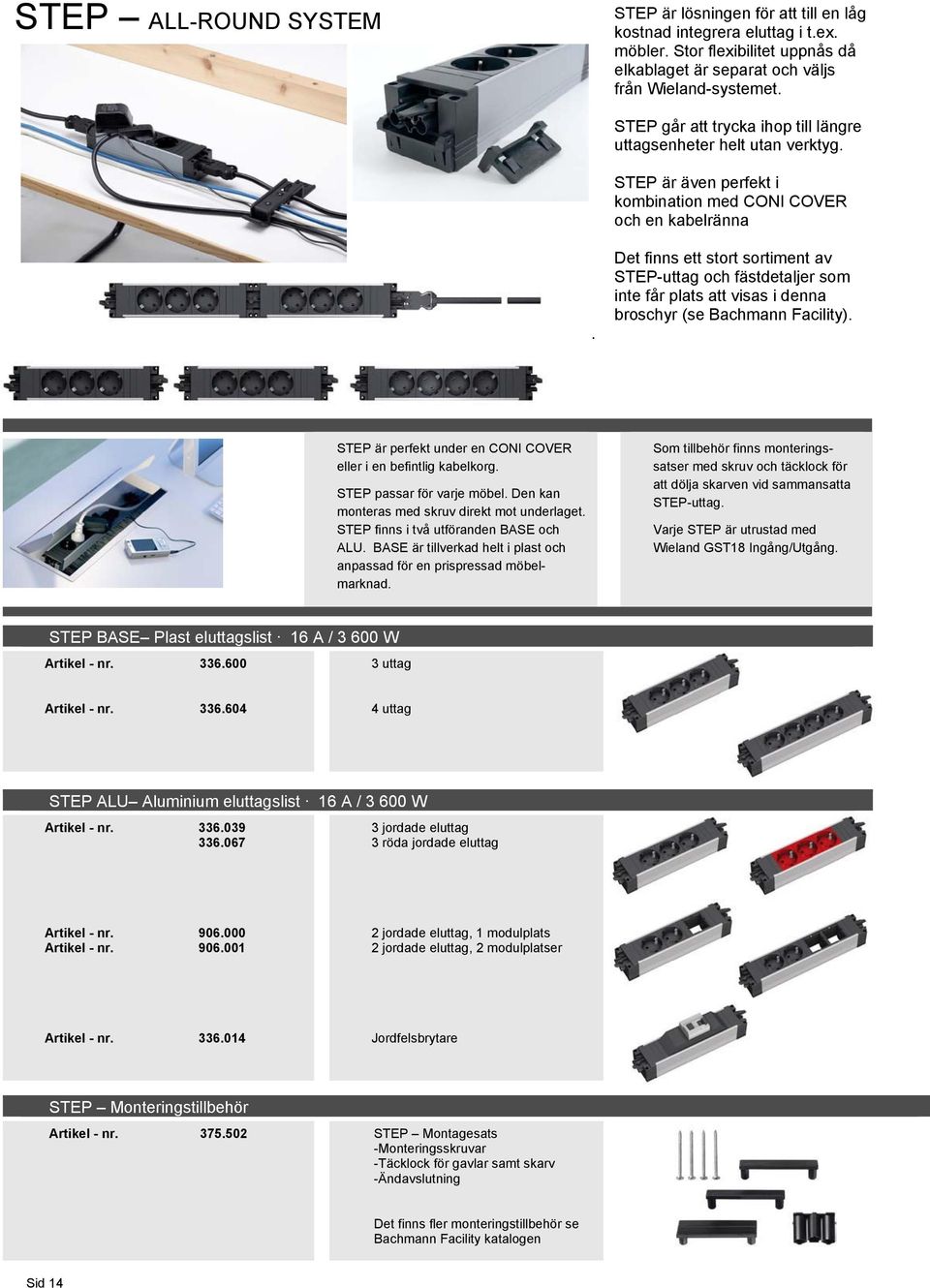

14 STEP ALL-ROUND SYSTEM STEP är lösningen för att till en låg kostnad integrera eluttag i t.ex. möbler. Stor flexibilitet uppnås då elkablaget är separat och väljs från Wieland-systemet. STEP går att trycka ihop till längre uttagsenheter helt utan verktyg. STEP är även perfekt i kombination med CONI COVER och en kabelränna. Det finns ett stort sortiment av STEP-uttag och fästdetaljer som inte får plats att visas i denna broschyr (se Bachmann Facility). STEP är perfekt under en CONI COVER eller i en befintlig kabelkorg. STEP passar för varje möbel. Den kan monteras med skruv direkt mot underlaget. STEP finns i två utföranden BASE och ALU. BASE är tillverkad helt i plast och anpassad för en prispressad möbelmarknad. Som tillbehör finns monteringssatser med skruv och täcklock för att dölja skarven vid sammansatta STEP-uttag. Varje STEP är utrustad med Wieland GST18 Ingång/Utgång. STEP BASE Plast eluttagslist 16 A / W uttag uttag STEP ALU Aluminium eluttagslist 16 A / W jordade eluttag 3 röda jordade eluttag jordade eluttag, 1 modulplats 2 jordade eluttag, 2 modulplatser Jordfelsbrytare STEP Monteringstillbehör STEP Montagesats -Monteringsskruvar -Täcklock för gavlar samt skarv -Ändavslutning Det finns fler monteringstillbehör se Bachmann Facility katalogen Sid 14

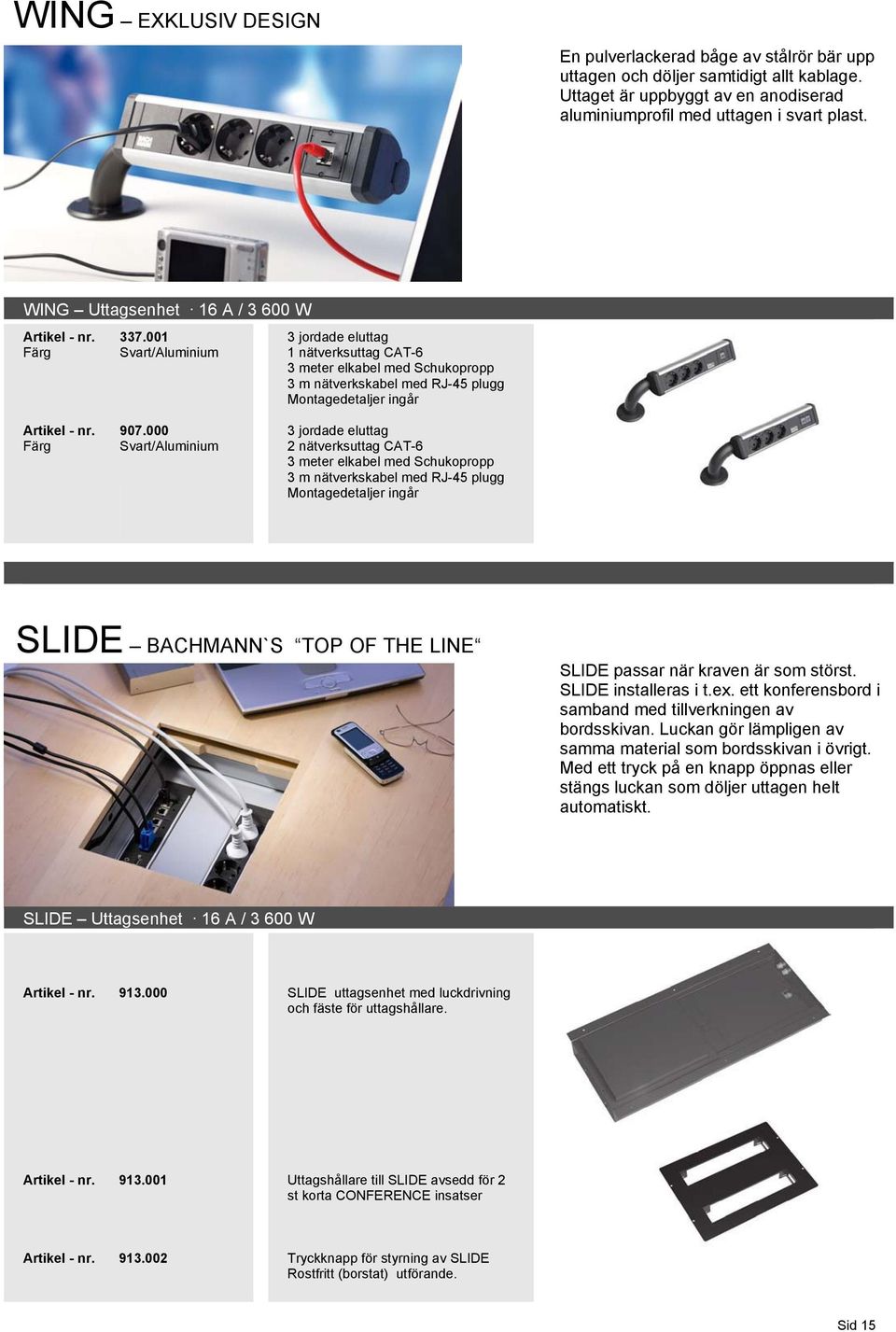

15 WING EXKLUSIV DESIGN En pulverlackerad båge av stålrör bär upp uttagen och döljer samtidigt allt kablage. Uttaget är uppbyggt av en anodiserad aluminiumprofil med uttagen i svart plast. WING Uttagsenhet 16 A / W Svart/Aluminium 3 jordade eluttag 1 nätverksuttag CAT-6 3 meter elkabel med Schukopropp 3 m nätverkskabel med RJ-45 plugg Montagedetaljer ingår Svart/Aluminium 3 jordade eluttag 2 nätverksuttag CAT-6 3 meter elkabel med Schukopropp 3 m nätverkskabel med RJ-45 plugg Montagedetaljer ingår SLIDE BACHMANN`S TOP OF THE LINE SLIDE passar när kraven är som störst. SLIDE installeras i t.ex. ett konferensbord i samband med tillverkningen av bordsskivan. Luckan gör lämpligen av samma material som bordsskivan i övrigt. Med ett tryck på en knapp öppnas eller stängs luckan som döljer uttagen helt automatiskt. SLIDE Uttagsenhet 16 A / W SLIDE uttagsenhet med luckdrivning och fäste för uttagshållare Uttagshållare till SLIDE avsedd för 2 st korta CONFERENCE insatser Tryckknapp för styrning av SLIDE Rostfritt (borstat) utförande. Sid 15

16 UTTAGSMODULER Samtliga uttagsmoduler nedan passar för inbyggnad i alla Bachmann s uttagsenheter med tomma modulplatser. Modulerna är lätta att montera samt lätta att byta ut efteråt. Flexibla moduler som enkelt installeras eller byts ut vid behov. Samtliga moduler i det nya modul-systemet skruvas fast med två medföljande torx-t6 skruvar. Fasta nätverkskablage går att montera i Keystone-ramarna nedan. Internationella eluttagssystem kan användas i hela Facility-sortimentet vid större projekt. Sverige/Tyskl. Frankrike Schweiz England USA IEC 320 Danmark Italien Australien 230 V 230V 230V 230V 110V 230V 230V 230V 240V 10/16A 10/16A 10A 13A 15A 10A 10A 10/16A 10A Ej klar Ej klar Moduler för installation i alla uttagsenheter med tomma modulplatser. Nätverk - Keystonefäste Nätverk Cat-6, FTP, RJ-45 Modulram - Blindlock Blindlock tjocklek = 1,8mm Nätverk Cat-5e, FTP, RJ Telefon RJ-12 (Svart) Modulram - Keystonefäste x Keystonefästen x Keystonefäste Modulram Kabelgenomföring (Magic-Hole) ø 11 mm Nätverkskabel ø 20 mm VGA-kabel Täc och märklock för Modulram Täcklock för dubbelram ovan Självstängande lock. Yta för märkning Modulram VGA+Stereo VGA 15-pol 3,5mm/0,1 m kabel m RCA Sid 16

17 Modulram VGA+Stereo+Tryckknapp (Switchkontroll) VGA 15-pol Stereo 3,5 mm/0,1 m m RCA Modulram Audio/DVI DVI - baksida med 0,1 m kabel Stereo 3,5 mm/0,1 m m RCA Knapp momentant slutande Modulram VGA VGA 15-pol Modulram HDMI HDMI Modulram Stereo Stereo 3,5 mm/2x RCA Modulram Tangentbord +Mus x PS2 Modulram Audio 2x RCA x RCA/RCA Nätverkskablage CAT-6 för Modulram med Keystonefäste meter CAT-6 FTP meter CAT-6 FTP Modulram - XLR XLR 3-pol hona Monteringsverktyg för Modulram Torx skruvmejsel T6 Baksida med 0,1 m kabel Modulram USB A-A Dubbel x USB A-A SP-088 Torx T6 Bits Modulram USB A-A Singel x USB A-A Modulram Audio/Video x RCA Gul/Vit/Röd Modulram Audio/Video x S-Video 2x RCA Vit/Röd Modulram Audio/Video x S-Video Ovan visas ett urval av de tillgängliga uttagsmodulerna. Fler modultyper finns tillgängliga i Bachmann s Facilitykatalog. Samtliga moduler levereras omonterade om inte annat överenskommits. Montering ordnas mot en låg montagekostnad per uttagslist, se artikelnummer: x RCA Gul Sid 17

18 KABELMANAGEMENT - DEN PERFEKTA INSTALLATIONSLÖSNINGEN KABELMANAGEMENT - Systemet för optimal kabelförläggning inom kontor och genom kontorslandskap. Användes i kombination med golvkanaler, vägg-kanaler, nedföringsstavar eller friliggande mellan bord och IT utrustningar. KABELSCHLANGE Classic Material: Polypropylene Mått (B x H) mm Förpackning Mått (B x H) mm Förpackning svart RAL x 23 mm 1m, tillkapad silver 54 x 23 mm 1m, tillkapad Flexibel kabeluppsamlare för såväl horisontal som vertikal förläggning av kablar. Kedjelänkarna trycks fast i varandra med 2 kulor som som är kraftiga nog att skapa en stabil kedja. Trekanalsystem med separat kanaler för svagström, data och 230V nätkablar. System Classic kan kopplas samman medsystem PRO. KABELSCHLANGE PRO för golvförläggning Material: Polypropylene Mått (B x H) mm Förpackning Mått (B x H) mm Förpackning Svart RAL x 24 mm 1m, tillkapad Silver 90 x 24 mm 1m, tillkapad Flexibel kabeluppsamlare som är lämplig vid kabelförläggning på golvytor eftersom materialet anpassats för att tåla att gå på. Kedjelänkarna är tillverkade så att de trycks fast i varandra. Tvåkanal system med separata kanaler för data och elkablar. Kompatibelt med system Classic. KABELSCHLANGE Easy Switch / Tre vägskarv Material: Polypropylene Svart RAL Silver Trevägs skarv för kabeluppsamling systemen PRO och Classic. Monteras utan verktyg på kabeluppsamlaren. SPINALIS - Ryggrad Material: Polypropylene Längd Längd Längd cm Svart RAL cm Silver L 122 cm Silver Spinalis är en kabelslang som är avsedd att föra upp kablage från golvet till ett arbetsbord. Spinalis finns i två längder. 76 cm avpassat för ett skrivbord med standardhöjd och 122 cm för höj och sänkbara bord. På golvet fixeras Spinalis av en tung metallfot som står på gummifötter. Sid 18

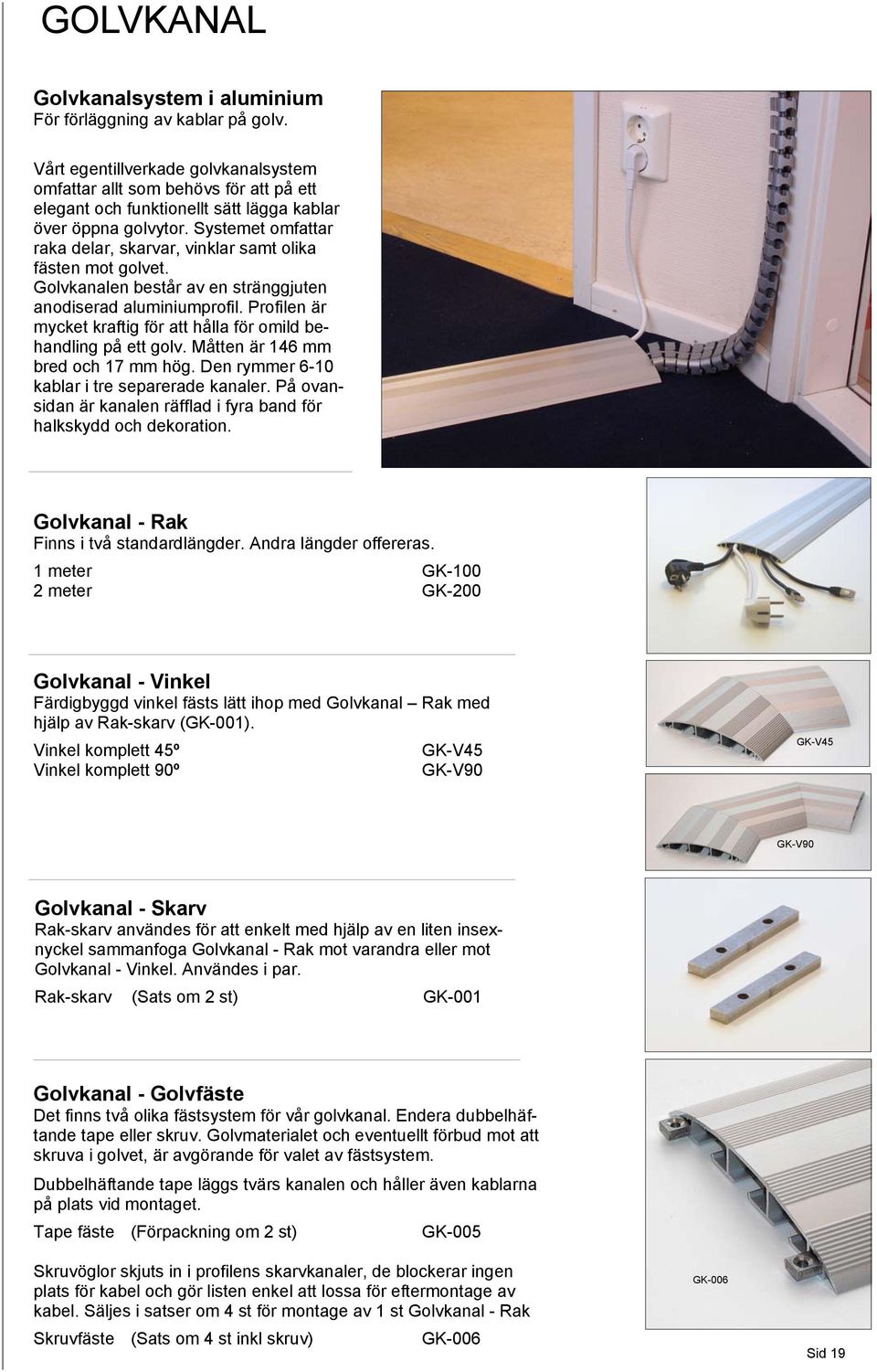

19 GOLVKANAL Golvkanalsystem i aluminium För förläggning av kablar på golv. Vårt egentillverkade golvkanalsystem omfattar allt som behövs för att på ett elegant och funktionellt sätt lägga kablar över öppna golvytor. Systemet omfattar raka delar, skarvar, vinklar samt olika fästen mot golvet. Golvkanalen består av en stränggjuten anodiserad aluminiumprofil. Profilen är mycket kraftig för att hålla för omild behandling på ett golv. Måtten är 146 mm bred och 17 mm hög. Den rymmer 6-10 kablar i tre separerade kanaler. På ovansidan är kanalen räfflad i fyra band för halkskydd och dekoration. Golvkanal - Rak Finns i två standardlängder. Andra längder offereras. 1 meter GK meter GK-200 Golvkanal - Vinkel Färdigbyggd vinkel fästs lätt ihop med Golvkanal Rak med hjälp av Rak-skarv (GK-001). Vinkel komplett 45º GK-V45 Vinkel komplett 90º GK-V90 GK-V45 GK-V90 Golvkanal - Skarv Rak-skarv användes för att enkelt med hjälp av en liten insexnyckel sammanfoga Golvkanal - Rak mot varandra eller mot Golvkanal - Vinkel. Användes i par. Rak-skarv (Sats om 2 st) GK-001 Golvkanal - Golvfäste Det finns två olika fästsystem för vår golvkanal. Endera dubbelhäftande tape eller skruv. Golvmaterialet och eventuellt förbud mot att skruva i golvet, är avgörande för valet av fästsystem. Dubbelhäftande tape läggs tvärs kanalen och håller även kablarna på plats vid montaget. Tape fäste (Förpackning om 2 st) GK-005 Skruvöglor skjuts in i profilens skarvkanaler, de blockerar ingen plats för kabel och gör listen enkel att lossa för eftermontage av kabel. Säljes i satser om 4 st för montage av 1 st Golvkanal - Rak Skruvfäste (Sats om 4 st inkl skruv) GK-006 GK-006 Sid 19

20 TILLBEHÖR Kabel - genomföring För håltagning 80 mm i diameter Täcklock med kabelgenomgång som täcks av en rak borst. Plast; Silvergrå Täcklock med en vridfunktion som öppnar/stänger kabelgenomgången. Plast; Silvergrå Plast; Svart Plast; Vit SP-071 SP-072 SP-072S SP-072V Täcklock, mycket elegant av gedigen gjuten metall. Kabelgenomgång täcks av en flexibel borst. Metall; Borstat stål SP-070 Metall; Anodiserad aluminium SP-073 Kabel - dike Elegant utförande i naturanodiserad aluminium. Lätt att fästa upp under bordet med bipackade montageskruvar. Perfekt för att lägga i grenuttag och överskottskabel. Bredd ca 170 mm, djup ca 100 mm Längd 490 mm SP-080 Längd 980 mm SP-081 Kabel - hängare med skruvfäste Kardborremodell - Buntar och hänger upp kabelhärvor med en diameter på upp till ca 40 mm. Förpackning 5 st, skruv medföljer SP-075 Bulkförpackning 100 st, skruv medföljer SP-0751 Hårdplastmodell - Upp till 25mm buntdiameter. Snäppfunktion - Otroligt smidig att arbeta med, det är även enkelt att eftermontera en kabel Förpackning 5 st, skruv medföljer Bulkförpackning 100 st, skruv medföljer SP-076 SP-0761 Jord - propp Jordningspropp med 1,5 m tråd och ringkabelsko. För utrustning som skall jordas till el-jord. Finns i två varianter; Direktjordning alternativt jordning via ett seriemotstånd på 470 kohm för ESD avledning. Direkt-jord SP-031 ESD-jord SP-031ESD Sid 20

21 TILLBEHÖR Kabel - Slang Kabelslang - Enkel slitsad slang i två dimensioner och fyra olika färger. Kablar läggs mycket lätt in i slangen med hjälp av ett verktyg som arbetar efter blixtlåsprincipen. (Metervara) Ø25mm Ø20 mm Vit KS-25V KS-20V Grå KS-25G KS-20G Svart KS-25S KS-20S Silver KS-25AG KS-20AG Verktyg KS-250 KS-200 Wrap - tillverkad av en plast-textil-fiber. Säljes i färdiga längder och måste kapas med värmekniv. Finns i två varianter Automatic som stänger sig själv då fibrerna är förböjda. Manual stängs och låser med ett kardborre lås. Manual Automatic 25 mm 1 meter Svart meter Svart meter Svart mm 1 meter Svart meter Svart meter Svart Trunk - Sydd av kraftig textilväv. Den bildar två kanaler som låses med kardborrelås. Varje kanal rymmer ca ø20 mm. Tillverkas på beställning i konfektionerad längd. Passar utmärkt som ersättning för en nedföringsstav. Svart eller grå. 2x 20 mm Grå KS-TG 2x 20 mm Svart KS-TS Elastic - Tillverkad av stretch textil. Som gör den mycket flexibel och trevlig att jobba med. Rymmer ca ø25 mm Metervara som enkelt klipps till rätt längd. 25 mm Svart KS-2501S Heavy - Tillverkas av en något styv plastväv. Låses med kardborrelås. Bildar snygga installationer även om det är mycket kabel. Rymmer upp till ø60 mm 60 mm Grå KS-60G Kabel - sats Passar att använda i Kabel - dike (SP-080) eller separat. Innehåller 1 st jordat grenuttag (6 uttag) och 2 st datakablar Cat-5e. Kabelsatsen är färdigmonterad i en 2,5 meter lång ljusgrå kabelslang. Övriga längder och utföranden offereras. Elkabel 3 meter, datakablar 5 meter SP-093 Elkabel 5 meter, datakablar 7 meter SP-095 Sid 21

22 TILLBEHÖR Wieland - Kablar/Kontakter Elkablage för alla uttagsenheter i Bachmann's sortiment utan fast kablage. Wieland system GST18i3 Kabeltyp: PVC - H05VV-F 3x1,5mm 2 Halogenfri - S05VV-F 3x1,5mm 2 PVC Halogenfri Anslutningskabel: Jordad stickpropp - Wieland GST18 Hona 1,5 meter ,0 meter ,0 meter ,0 meter ,0 meter ,0 meter Vidarekopplingskabel: Wieland GST 18 Hane Hona 0,3 meter ,0 meter ,0 meter ,0 meter Förgrening: Wieland GST 18 Hane - Hona 1x Ingång, 2x Utgång x Ingång, 3x Utgång Lösa kontakter: Wieland GST 18 Stickpropp / Hane Koppling / Hona Hane Hona Förgreningskabel Bachmann Smart-Line med högsta kvalitet. För enkel och smidig upphängning under bord eller i kabelränna med hälp av integrerade skruvöglor. Med demonteringsbara kablar och vinkelstickpropp. 3 uttag 3 meter Vit Svart meter Vit Svart uttag 3 meter Vit K Svart K 5 meter Vit K Svart K 19 Euttagslist (1 höjdenhet) Eluttagslister för datarack med 19 fäste. Uttagen är av absolut högsta klass. De är uppbyggda kring en skena i anodiserad aluminium. 19 -grenuttag fungerar även perfekt t.ex. under ett arbetsbord. 1 sats fästvinklar i metall medföljer till samtliga. 9 uttag Grå, med 2 meter kabel och propp uttag Svart, med 2 meter kabel och propp uttag Grå, utan kabel och propp uttag Amperemätare, med kabel och propp Sid 22 Bachmann är Europas största tillverkare av 19 -uttagslister. Sortimentet är enormt och här visar vi endast en liten del, kontakta oss för komplett katalog.

23 UTTAGSSTAVAR Alla uttagsstavar byggs specifikt för ett projekt. Nedanstående är endast två exempel. Nedföringsstav, fristående flyttbar Alu/Svart TP-1201 El 230 Volt, Max 16 Amp, 6 uttag Anslutningar Nätverk, Modem / Fax, Telefon, 2 uttag RJ-45, Cat-5e Kontaktering Samtliga kablar utrustade med förmonterade stickproppar Matningspunkt Ovanifrån via kabel-slang Kabellängd Totalt ca 4,5 meter Varav strumpa ca 1,5 m Flyttningsområde Diameter ca 2 meter Golvplatta Stål-pulverlackad, ca 7 kg Takgenomföring Vitlackerad ø100 mm Material pelare Aluminium / Polykarbonat Dimensioner Profil: 86 x 61 mm Höjd: 2000 mm Vikt: 14 kg inkl kablar Godkänd CE - märkt Uttagsstubbe, fast monterad Alu/Svart TP-1601 Tower-Power; Flyttbar El Anslutningar Kontaktering Matningspunkt Kabellängd Fäste till golv Golvplatta Material pelare Dimensioner Godkänd 230 Volt, Max 16 Amp, 6 uttag Nätverk, Modem / Fax, Telefon, 2 uttag RJ-45, Cat-5e Samtliga kablar utrustade med förmonterade stickproppar Underifrån Ca 5 meter Skruvfäste Eloxerad aluminium Aluminium / Polykarbonat Profil: 86 x 61 mm Höjd: Profil 650 mm Vikt: 4 kg inkl kablar CE - märkt Tower-Power; Stubbe Sid 23

24 ETTA NÄR DET GÄLLER 2009 (2008 Ver-Okt) Vi reserverar oss mot ändringar i specifikationer eller priser som kan ske utan föregående meddelande. Distributör i Norge: ErgoLine AS Tel: Oksenøyveien 14 Fax: mail: jep@ergo-line.com 1366 Lysaker mail: liz@ergo-line.com
