Mars 2013 SORTIMENTÖVERSIKT LYFTBORD ARMLYFTAR TILTAR PALLYFTARE LYFTVAGNAR ARBETSPLATTFORMAR PRIS- SÄNKT PRODUKT- SERIE HÖGRE LYFTHÖJD TZ 303

Transkript

1 SORTIMENTÖVERSIKT Mars LYFTBORD ARMLYFTAR TILTAR PALLYFTARE LYFTVAGNAR ARBETSPLATTFORMAR NY PRODUKT- SERIE HÖGRE LYFTHÖJD PRIS- SÄNKT AIR 2950PA WP 65 ARZ 750 TZ 303

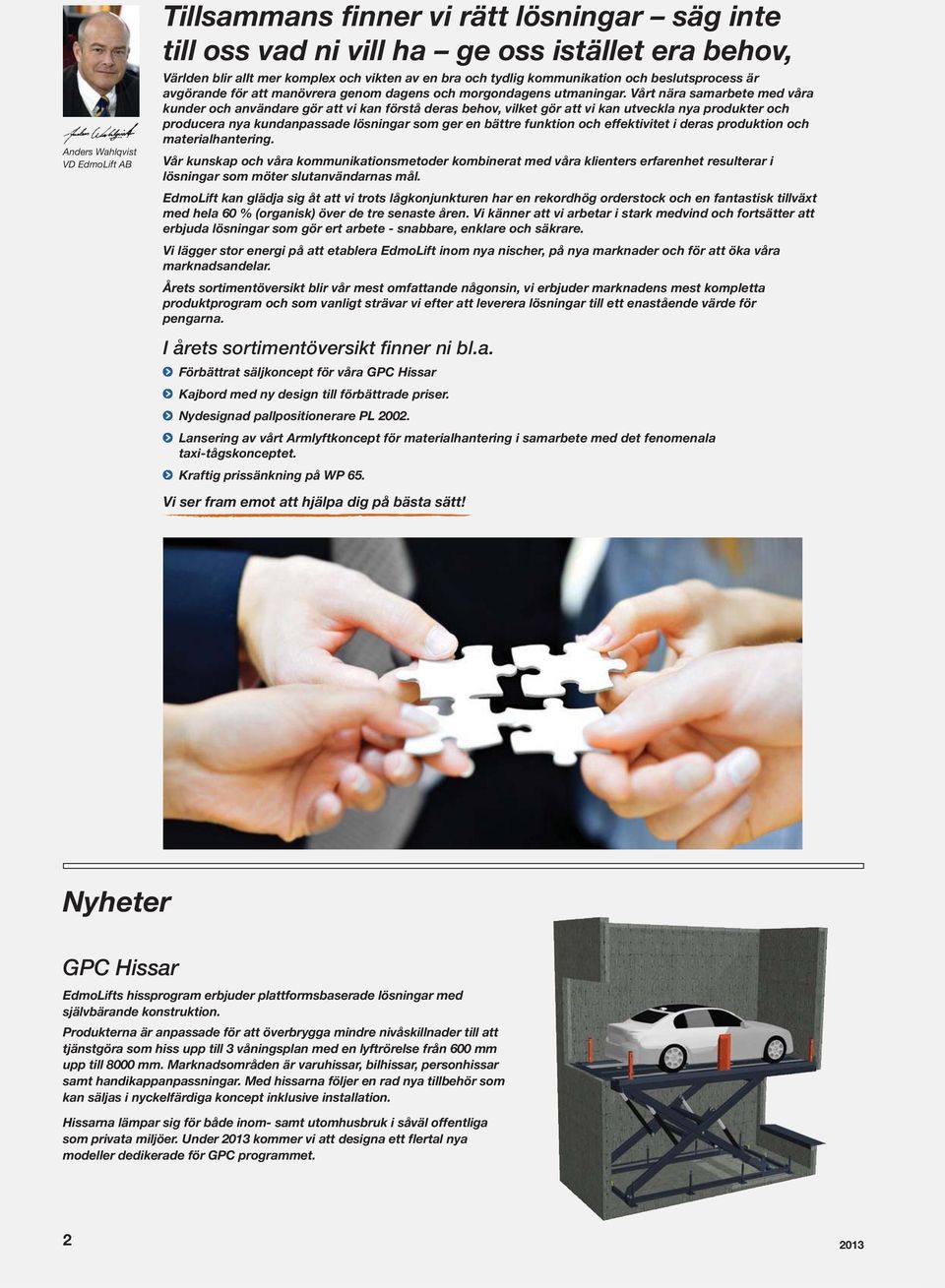

2 Anders Wahlqvist VD EdmoLift AB Tillsammans finner vi rätt lösningar säg inte till oss vad ni vill ha ge oss istället era behov, Världen blir allt mer komplex och vikten av en bra och tydlig kommunikation och beslutsprocess är avgörande för att manövrera genom dagens och morgondagens utmaningar. Vårt nära samarbete med våra kunder och användare gör att vi kan förstå deras behov, vilket gör att vi kan utveckla nya produkter och producera nya kundanpassade lösningar som ger en bättre funktion och effektivitet i deras produktion och materialhantering. Vår kunskap och våra kommunikationsmetoder kombinerat med våra klienters erfarenhet resulterar i lösningar som möter slutanvändarnas mål. EdmoLift kan glädja sig åt att vi trots lågkonjunkturen har en rekordhög orderstock och en fantastisk tillväxt med hela 60 % (organisk) över de tre senaste åren. Vi känner att vi arbetar i stark medvind och fortsätter att erbjuda lösningar som gör ert arbete - snabbare, enklare och säkrare. Vi lägger stor energi på att etablera EdmoLift inom nya nischer, på nya marknader och för att öka våra marknadsandelar. Årets sortimentöversikt blir vår mest omfattande någonsin, vi erbjuder marknadens mest kompletta produktprogram och som vanligt strävar vi efter att leverera lösningar till ett enastående värde för pengarna. I årets sortimentöversikt finner ni bl.a. Förbättrat säljkoncept för våra GPC Hissar Kajbord med ny design till förbättrade priser. Nydesignad pallpositionerare PL Lansering av vårt Armlyftkoncept för materialhantering i samarbete med det fenomenala taxi-tågskonceptet. Kraftig prissänkning på WP 65. Vi ser fram emot att hjälpa dig på bästa sätt! Nyheter GPC Hissar EdmoLifts hissprogram erbjuder plattformsbaserade lösningar med självbärande konstruktion. Produkterna är anpassade för att överbrygga mindre nivåskillnader till att tjänstgöra som hiss upp till 3 våningsplan med en lyftrörelse från 600 mm upp till 8000 mm. Marknadsområden är varuhissar, bilhissar, personhissar samt handikappanpassningar. Med hissarna följer en rad nya tillbehör som kan säljas i nyckelfärdiga koncept inklusive installation. Hissarna lämpar sig för både inom- samt utomhusbruk i såväl offentliga som privata miljöer. Under kommer vi att designa ett flertal nya modeller dedikerade för GPC programmet. 2

3 Nyheter Armlyft ARZ för dragtåg ARZ är utvecklad tillsammans med en av Europas största biltillverkare för att ge en ergonomisk, säker och lönsam materialhantering utan gaffeltruckar. Gaffeltruckar orsakar varje år ett stort antal arbetsplatsolyckor och är ur ett lean-perspektiv ett olönsamt sätt att transportera material. Dragtågen är däremot ett effektivare och mer personsäkert sätt att transportera material. ARZ är en ny patenterad produkt med banbrytande konstruktion som ger en unik möjlighet att effektivisera materialflödet på ett personsäkert och ergonomiskt sätt. Läs mer om ARZ på sidan 7 Modell Art.nr kg mm höjd mm mm mm sek Tiltvinkel kw inkl emb ARZ , ARZ , Kajbord EdmoLift s Kajbord används vid lastkaj för lossning och lastning av fordon. Kajbordet utjämnar nivåskillnaden mellan fordon och en permanent lastkaj. Kajborden är utformade och utrustade för att klara de stora påfrestningar som blir när fordon och truckar passerar lyftbordet. I standardutförande är lyftborden utrustade med bordsskivor i 8 mm tårplåt och mekaniskt stopp i bottenläge. Kajborden går att få i olika färger, med en rad olika tillbehör eller styrningsalternativ, allt efter Era behov och önskemål. Kapacitet Lyftrörelse Lägsta Längd Bredd Modell Art.nr Utbredd last mm höjd mm mm mm TTV TTV 2B TTV 2LB TTV 2LXB Läs mer om Kajbord på sidan 4 Pallpositionerare PL 2002 Med integrerad svängskiva och automatisk höjdreglering, både upp och ner. Bordet kräver ingen installation eller kraftkälla. Pallbordet har pneumatisk bälg som tryckanpassas beroende på vilken last som ska hanteras, vilket gör att godset alltid är i rätt plockhöjd. Svängskivan har en diameter på 1110 mm och rymmer en EUR-pall som enkelt och lätt kan roteras. Operatören behöver därmed inte böja sig eller gå runt pallen för att lasta eller lossa. NY DESIGN Läs mer om PL 2002 på sidan 9 PL 2002 Lyftkapacitet Lyftrörelse Lägsta Längd Bredd Totalhöjd Roterande Vikt kg Modell Art.nr kg mm höjd mm mm mm mm Skiva Ø mm inkl emb PL Pneumatik med automatisk höjning/sänkning beroende på belastning. Tillbehör PL Pallunderrede, justerbart i höjdled Hjulunderrede Höjd = 50 mm, totalhöjd = mm Höjd = 56 mm, totalhöjd = 761 mm 3

4 Enkelsaxar Lyftbord av T-modell kan utrustas med HD-utförande för intensiv drift. C-borden är ett lågprisalternativ och inte avsedda för intensiv drift eller inbyggnad i produktionsliner. Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not CR , CR , CL 1001** /26 0, CL ,5 255 CL ,5 250 CB ,5 305 CB ,5 275 CB 1500B ,5 300 TL , TL 1000B , TL 1000XB , TL 1000SS , Rostfritt TL 1001B , TL ,5 237 TL 2000B ,5 249 TL 2000XB ,5 275 TL ,5 300 TB ,5 260 TB 2000B ,5 280 TM , TM ,5 311 TM 1500B ,5 337 TM ,5 386 TM 6000* ,0 550 TA ,5 300 TA ,5 400 TA ,0 650 TA 10000* , TS ,5 524 TS 2000B ,5 580 TS ,0 700 TS 4000B ,0 770 TT ,0 705 TT , TT 10000* , TP , TP , TV 10000* , TF , TO , *Fristående hydraulaggregat exklusive huv **1-fas eller 3-fas, ej HD-utförande Specialmått bordsskivor offereras på begäran Kajbord Vi offererar kundanpassade lösningar av lyftbord för bästa funktionalitet och säkerhet vid lastkajer. Ingår i standardutförande Förstärkt bordsskiva för överkörning, 2 tons hjultryck Halkskyddad bordsskiva i tårplåt Manöverdon för utomhusbruk Mekaniska justerbara stopp i bottenläge Exempel på tillbehör Fristående hydraulaggregat Avrullningsskydd Inspektionslucka Räcken och grindar Skyddsnät, skyddsduk och bälgar Lastklaffar som är hydrauliska eller manuella Kapacitet Lyftrörelse Lägsta Längd Bredd Lyfttid Lyfttid Modell Art.nr Utbredd last mm höjd mm mm mm sek mm/sek kw Vikt kg Not TTV ,0 890 TTV 2B , TTV 2LB , TTV 2LXB , Vid val av modell och utförande ta hänsyn till driftförhållanden och kategoriseringsregler i enlighet med EN !

5 Horisontella dubbelsaxar Bord med två mekaniskt synkroniserade saxar som ger en stabil konstruktion och mycket lång bordsskiva. Används för tunga och längre laster vid lägre lyfthöjder. Samtliga modeller kan utrustas med HD-utförande för intensiv drift. Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not TLH , TLH ,5 450 TBH ,5 490 TMH ,5 700 TMH ,5 740 TMH 10000* , TAH ,5 600 TAH ,5 800 TAH , TSH , TSH , TTH , TTH , TPH 6000* , TPH 10000* , *Fristående hydraulaggregat exklusive huv Specialmått bordsskivor offereras på begäran Vertikala dubbel- trippel- och quattrosaxar Lyftbord av T-modell kan utrustas med HD-utförande för intensiv drift. C-borden är ett lågprisalternativ och inte avsedda för intensiv drift eller inbyggnad i produktionsliner. Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not CRD , CLD ,5 320 TRD , TLD ,5 230 TLD 1000XB ,5 250 TLD ,5 325 TLD 2000B ,5 345 TLD 2000XB ,5 360 TMD ,5 460 TMD 3000* ,0 580 TSD ,5 720 TTD , TTD , TPD , TXD , TFD , fert TLT ,5 525 Trippelsax TMT ,5 580 Trippelsax TST , Trippelsax TPT , Trippelsax TSQ , Quattrosax *Fristående hydraulaggregat exklusive huv Specialmått bordsskivor offereras på begäran Vid val av modell och utförande ta hänsyn till driftförhållanden och kategoriseringsregler i enlighet med EN ! 5

6 Lågbyggda U-bord EdmoLifts lågbyggda lyftbord i U-utförande är utvecklad för rationell pallhantering med pallvagn. Ingen uppkörningsramp behövs. Bord för 1000 kg med lyftrörelse 970 mm offereras på begäran. C-borden är ett lågprisalternativ Transport & lyftbygel för TUL 1000, TUL 2000 Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not CUB 1000* , TUB 600* , TUB 600H* , TUL 1000* , TUL 2000* , CUB 1000 Bredd mellan gafflar: TUB 600, 580 mm. TUL 1000, TUL 2000, CUB 1000, 585 mm. *Fristående hydraulaggregat i låda TUB 600H måste fixeras på golv med bultförband eller liknande Lågbyggda lyftbord EdmoLift lågbyggda lyftbord har en mycket låg inbyggnadshöjd, vilket gör inbyggnadsgrop överflödig. Bord för 1000 kg med lyftrörelse 970 mm offereras på begäran. C-borden är ett lågprisalternativ. Uppkörningsramp är tillbehör och ingår ej som standard till lågbyggda lyftbord. CCB 1000 Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not CCB 1000* , CCB 1000B* , CCB 1000XB* , TCR 500* , TCB 600* , TCB 600H* , TCL 1000* , TCL 1000B* , TCL 1000GB* , TCL 2000* , TCL 2000B* , TCL 2000GB* , *Fristående hydraulaggregat i låda Uppkörningsramp lågbyggda bord Dimension Modell Art.nr L x B x H Not TCR x 600 x 80 TCB-, CCB x 750 x 80 CCB 1000B, XB x 950 x 80 TCB 600H måste fixeras på golv med bultförband eller liknande. Dimension Modell Art.nr L x B x H Not TCL x 800 x 80 TCL 1000B, GB x 1000 x 80 TCL x 800 x 100 TCL 2000B, GB x 1000 x 100 Tiltar för bord- och golvmontage EdmoLift erbjuder ett komplett tiltprogram med många olika tiltkombinationer. Vid montering på lyftbord körs hydrauliken gemensamt för tilt och bord. Golvmonterade tiltar har eget benstativ och inbyggt hydraulaggregat. Vid offertförfrågan önskas följande uppgifter Längd, bredd och höjd på lasten Tyngdpunktsläge Vikt på lasten Tekniska data med kombinationsval: Enkelverkande hydraulik 45 tiltvinkel Tiltvinkel Dubbelverkande hydraulik 90 tiltvinkel Vridmoment 6,5 knm, 13 knm och 18 knm Skivlängd 900 mm, 1300 mm, 1700 mm Skivbredd 600 mm, 800 mm, 1000 mm Rasskydd 230 mm ingår Tiltriktning över kort- eller långsida Säkerhetsnorm EN ESL 130 monterad på ett TL 2000 EDLF 65 Längd Bredd Lägsta Tiltning Vridmoment Vikt kg Modell Art.nr mm mm höjd mm Tiltvinkel Hydraulik över knm kw inkl emb Utförande Not EDLF Dubbelverkande 800 6,5 0, Golvmontage ESLF Enkelverkande ,5 0, Golvmontage Kontakta EdmoLift för övriga tiltkombinationer och priser 6 Vid val av modell och utförande ta hänsyn till driftförhållanden och kategoriseringsregler i enlighet med EN ! 90

7 Armlyft med tilt +5 till -40 Vår unika Armlyft är världspatenterad och har världens lägsta avstånd mellan golv och plattform i nedfällt läge, bland produkter med dubbelfunktionerna lyft och tilt. Pallar och vagnar lyfts direkt från golvet med parallellgående armar. ART och ALT har en plan bordsskiva, ALT U, UE och GB har en U-formad skiva. Armlyftar med kapacitet över 1500 kg offereras på begäran ALT 1500 VÄRLDSPATENTERAD ALT 1500GB Modell Art.nr kg mm höjd mm Yttre mm Inre mm Yttre mm Inre mm sek kw inkl emb Not A B C D ALT 750* , ALT , ALT 1500U* , ALT 1500UE* , ALT 1500GB* , ART 750* , ART 1500* , ART 1500GV , *Fristående hydraulaggregat i låda Rasskydd ingår i modeller med plan skiva (skruvad plåt) ALT 750, 1500, ART 750 och 1500 = höjd 230 mm. ALT 750 ALT 1500 GB ALT 1500 ALT = 440 mm ART = 300 mm Armlyft ARZ för dragtåg ARZ är utvecklad tillsammans med en av Europas största biltillverkare för att ge en ergonomisk, säker och lönsam materialhantering utan gaffeltruckar. Gaffeltruckar orsakar varje år ett stort antal arbetsplatsolyckor och är ur ett lean-perspektiv ett olönsamt sätt att transportera material. Dragtågen är däremot ett effektivare och mer personsäkert sätt att transportera material. Dragtågen drar flera vagnar med material som lossas vid respektive operatörs arbetsplats. Vagnarna rullas sedan in på armlyften i två riktningar beroende på utförande av rasskydd. Lyfthöjd och tiltvinkel ställs enkelt in manuellt eller automatiskt och ger operatören en överlägsen åtkomlighet med fritt benutrymme. ARZ är en ny patenterad produkt med banbrytande konstruktion som ger en unik möjlighet att effektivisera materialflödet på ett personsäkert och ergonomiskt sätt. NY PRODUKT- SERIE Extremt kompakt konstruktion gör att de flesta dragtågsvagnar i standardutförande fungerar tillsammans med ARZ-armlyften. Steglös höjd och tiltvinkel ger stor flexibilitet att presentera materialet individuellt för respektive operatör. Moduluppbyggd konstruktion ger stor flexibilitet för lösningar av olika behov. Pris SEK Manuell Automatisk Automatisk och Modell styrning * styrning ** manuell styrning *** ARZ 750 ARZ 1500 * Hålldonskörning för att lyfta och tilta. ** Enknappstryck för att initiera rörelse till övre respektive nedre gränsläge. *** Lika automatisk men med möjlighet att eftermata höjden manuellt med hålldonskörning. Modell Art.nr kg mm höjd mm mm mm sek Tiltvinkel kw inkl emb Not ARZ , ARZ , Höjd rasskydd i standardutförande = 230 mm. Vid val av modell och utförande ta hänsyn till driftförhållanden och kategoriseringsregler i enlighet med EN ! 7

8 Dragtågsvagn i standardutförande rullas upp på en ARZ 750 Tillbehör ARZ-armlyftar Motvikt Motvikt som enkelt monteras på armlyften, vilket gör att armlyften inte behöver skruvas fast i golv utan tillåter snabba layoutförändringar Motvikt, ARZ Motvikt, ARZ 1500 Fotmanöverdon Fotmanöverdon och nödstopp för automatiska styrningar. Monteras antingen fristående med kåpa eller i motvikten (tillbehör) Fotmanöverdon Elektriskt rasskydd Elektriskt styrt rasskydd som i nedkört läge fälls in i bordsskivan och på så vis tillåter lastning från alla riktningar Endast till ARZ 750 Maxhöjd rasskydd = 300 mm. Påkörningsskydd Rejält skydd för att förhindra påkörningsskador vid tuff hantering ARZ ARZ 1500 Programmeringsmanöverdon Manöverdon för att programmera och testköra automatiskt styrda armlyftar Programmeringsmanöverdon ARZ 750 med elektriskt rasskydd, motvikt och fotmanöverdon ARZ 750 med påkörningsskydd 8

9 Pallyftare Transportvagn för TSL, TSLN Art.no: Transportvagn för TSL och TSLN TSL TSLN Pelare TSL med hydraulaggregat för påbyggnad av olika fixturer, gafflar eller skivor. Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not TSL , TSE , TSL , Pallyftare med tilt 40 vänster och höger Modell Art.nr kg mm höjd mm mm mm sek kw inkl emb Not TSLN , Pelare med hydraulaggregat för inbyggnation OBS! Klämrisk ska beaktas Lyftkapacitet Lyftrörelse Fixeras i Bult och moment Lyfttid Vikt kg Modell Art.nr kg mm golv med för tillbehör sek kw inkl emb Not Pelare TSL st M 12 4 st M 12/81 Nm 13 0, Vid val av modell och utförande ta hänsyn till driftförhållanden och kategoriseringsregler i enlighet med EN ! Pallpositionerare PL 2002 Med integrerad svängskiva och automatisk höjdreglering, både upp och ner. Bordet kräver ingen installation eller kraftkälla. Pallbordet har pneumatisk bälg som tryckanpassas beroende på vilken last som ska hanteras, vilket gör att godset alltid är i rätt plockhöjd. Svängskivan har en diameter på 1110 mm och rymmer en EUR-pall som enkelt och lätt kan roteras. Operatören behöver därmed inte böja sig eller gå runt pallen för att lasta eller lossa. Bordet hanterar vikter mellan kg, beroende på lufttryck. Lyftkapacitet Lyftrörelse Lägsta Längd Bredd Totalhöjd Roterande Vikt kg Modell Art.nr kg mm höjd mm mm mm mm Skiva Ø mm inkl emb Not PL NY DESIGN PL 2002 Pneumatik med automatisk höjning/sänkning beroende på belastning. Tillbehör PL Pallunderrede, justerbart i höjdled Hjulunderrede Höjd = 50 mm, totalhöjd = mm Höjd = 56 mm, totalhöjd = 761 mm AIR arbeta högt, säkert och enkelt AIR är en kompakt mobil arbetsplattform i modern design. AIR är enkel att använda, den rullar lätt och passerar enkelt genom en vanlig dörröppning. Arbetsplattformen fungerar utmärkt i trånga utrymmen och lyfter en person med verktyg och last för att nå arbetshöjder upp till 5 meter. AIR minimerar riskerna med arbeten på höga stegar, trappstegar eller liknande. Produkten är idealiskt lämpad för publika utrymmen t.ex. sjukhus, köpcentrum, butiker och kontor men fungerar även bra i verkstads- och produktions lokaler. HÖGRE LYFTHÖJD Enkel att använda Passerar genom en vanlig dörröppning Stilren design som smälter in i omgivningen Hög lyfthöjd Halkskyddat golv i plattformen Smidig att manövrera Huvudströmbrytare med lås Avlastningsbricka för verktyg och material Drivna och odrivna modeller Låg nivå mellan plattform och golv för enkel av- och påstigning Svängbar grind som automatiskt stänger när du kliver på eller av plattformen AIR 2950PA Kapacitet Totalhöjd Totalhöjd Plattform, höjd Max. arbetshöjd Längd Bredd Egenvikt Modell Art.nr kg nedsänkt mm uppkörd mm uppkörd mm mm mm mm Batterier kg Not AIR 2950PA* *** x 12V 75Ah 300 AIR 2950MA** *** x 12V 75Ah 320 *Förflyttas manuellt. AIR är designad för inomhusbruk och får inte beträdas i utrymmen **Självgående drift med styrning från korgen. där golvet lutar eller där det är kraftiga vindar. ***1 person kg verktyg och material. AIR är konstruerad och tillverkad i enlighet med standard SS-EN 280+A2:2009 och SS-EN 1495+A2:2009/AC:2010 9

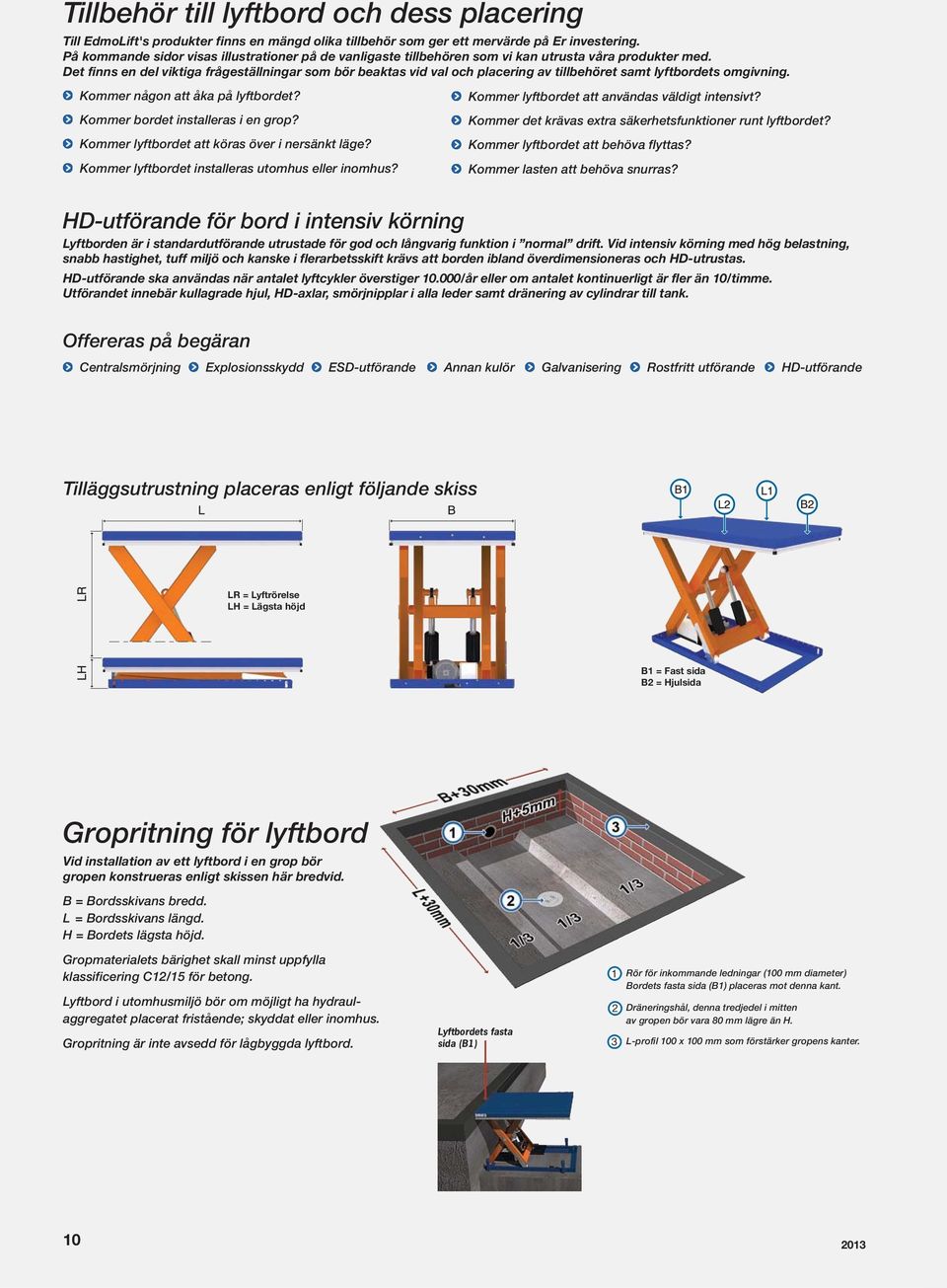

10 Tillbehör till lyftbord och dess placering Till EdmoLift's produkter finns en mängd olika tillbehör som ger ett mervärde på Er investering. På kommande sidor visas illustrationer på de vanligaste tillbehören som vi kan utrusta våra produkter med. Det finns en del viktiga frågeställningar som bör beaktas vid val och placering av tillbehöret samt lyftbordets omgivning. Kommer någon att åka på lyftbordet? Kommer lyftbordet att användas väldigt intensivt? Kommer bordet installeras i en grop? Kommer det krävas extra säkerhetsfunktioner runt lyftbordet? Kommer lyftbordet att köras över i nersänkt läge? Kommer lyftbordet att behöva flyttas? Kommer lyftbordet installeras utomhus eller inomhus? Kommer lasten att behöva snurras? HD-utförande för bord i intensiv körning Lyftborden är i standardutförande utrustade för god och långvarig funktion i normal drift. Vid intensiv körning med hög belastning, snabb hastighet, tuff miljö och kanske i flerarbetsskift krävs att borden ibland överdimensioneras och HD-utrustas. HD-utförande ska användas när antalet lyftcykler överstiger /år eller om antalet kontinuerligt är fler än 10/timme. Utförandet innebär kullagrade hjul, HD-axlar, smörjnipplar i alla leder samt dränering av cylindrar till tank. Offereras på begäran Centralsmörjning Explosionsskydd ESD-utförande Annan kulör Galvanisering Rostfritt utförande HD-utförande Tilläggsutrustning placeras enligt följande skiss LR = Lyftrörelse LH = Lägsta höjd B1 = Fast sida B2 = Hjulsida Gropritning för lyftbord Vid installation av ett lyftbord i en grop bör gropen konstrueras enligt skissen här bredvid. B = Bordsskivans bredd. L = Bordsskivans längd. H = Bordets lägsta höjd. Gropmaterialets bärighet skall minst uppfylla klassificering C12/15 för betong. Lyftbord i utomhusmiljö bör om möjligt ha hydraulaggregatet placerat fristående; skyddat eller inomhus. Gropritning är inte avsedd för lågbyggda lyftbord. Lyftbordets fasta sida (B1) Rör för inkommande ledningar (100 mm diameter) Bordets fasta sida (B1) placeras mot denna kant. Dräneringshål, denna tredjedel i mitten av gropen bör vara 80 mm lägre än H. L-profil 100 x 100 mm som förstärker gropens kanter. 10

11 Tillbehör för lyftbord Manöverdon Manöverdon UC-60 med lås och nödstopp, 2-4 funktioner beroende av produktmodell. 2 funktion, art.nr: funktion, art.nr: Manöverdon UC-60 med nödstopp, lås och hållare. Tilläggspris 2 funktion, art.nr: funktion, art.nr: Manöverdon UC-60 för montering i utsatta miljöer. Två funktioner med nödstopp med lås. Tilläggspris Art.nr: UC60 Fotmanöverdon UC-60 med två funktioner. Sladdmonterat nödstopp med lås. Tilläggspris Art.nr: Manöverdon Extra manöverdon med upp/ner funktion Levereras monterat Extra manöverdon med fyra funktioner upp/ner/tilt upp/tilt ner Levereras monterat UC60 Manöverdon, låsbart med nyckel Fotmanöverdon, levereras med låsbart manöverstopp Manöverdon med upp/ner funktion Manöverdon med fyra funktioner upp/ner/tilt upp/tilt ner Manöverdon som reservdel eller eftermontering R38110 Fotmanöverdon, levereras med låsbart manöverstopp R Manöverdon, 2 funktioner R Manöverdon, 2 funktion med magnetfäste R Manöverdon, 4 funktioner R Manöverdon, 4 funktioner med magnetfäste R Hållare för manöverdon art.nr R65315 Manöverdon 3-ledare t.o.m. serie R85235 Manöverdon 5-ledare fr.o.m. serie , t.o.m serie / R84196 Magnethållare för runt manöverdon med nödstopp Förlängningskabel till manöverdon för UC-60 med M12-kontakter Kablage M12M-M12F-8pol, förlängning 3 meter förlängning 5 meter förlängning 10 meter Manöverdonsförgrening M12-8pol Nivåbegränsning Gränslägesbrytaren är justerbar och stoppar bordets lyfthöjd vid en förinställd nivå. Välj övre eller nedre gränsläge samt om funktion ska finnas för passering av gränsläge. Elsystem El för automatik mellan övre och nedre gränsläge El för gemensam körning El för förreglingsfunktion El för passering av ett gränsläge, upp eller ner El för interlock inkl. 2 gränslägen, 2 interlock El för automatik inkl. 2 gränslägen, 2 interlock All el till plint CE-handske med 3 meter matarkabel Extra matarkabel / meter Hydraulolja Olja för användning under Vegetabilisk olja Hydraulaggregat fas aggregat 230V max 1,5 kw fas aggregat 500V Pneumatiskt aggregat 1,0 kw Pneumatiskt aggregat 2,0 kw Batteriaggregat 24V Exklusive batteri och laddare UC-60 Fristående hydraulaggregat Gränsläge CR, CL, CB övre eller nedre Gränsläge Enkel, dubbel, trippelsax upp till 3000 kg Gränsläge Dubbel horisontalsax upp till 6000 kg Gränsläge Enkel, dubbel, trippelsax över 3000 kg Gränsläge Dubbel horisontalsax över 6000 kg Gränsläge TSL-TSE, övre eller nedre. Plastlåda Gränsläge TCB-TCL-TCM, övre eller nedre Gränsläge TUB-TUM, övre eller nedre Fristående hydraulaggregat utan huv, 3 m slang Vid beställning, ange om brytaren ska vara för övre eller nedre gränsläge Extra slang fristående hydraulaggregat / meter Fristående hydraulaggregat i plastlåda Plastlåda med lock ger ett bra skydd åt hydraulaggregatet. För aggregat med storlek upp till max H6-4 Plåthuv Plastlåda för fristående hydraulaggregat, max H6-4 Rälshjulsunderrede Används för att ta upp olika nivåskillnader i ett rälsburet transportsystem. Utrustningen kan vara med motordrift eller vara odriven. Fristående hydraulaggregat med plåthuv Ger extra skydd i utsatta miljöer Plåthuv för fristående hydraulaggr. H2, H3, H4, H H6-11, H H H H15-30 Rälshjulsunderrede 11

12 Tillbehör för lyftbord Mekaniska stopp Används för att fixera och avlasta bordet vid överkörning i bottenläge samt justering av höjd vid övergång mot rullbanor. Justerbarhet +-40 mm. Vissa bord kräver förstoring av bordsskivan. Horisontella dubbelsaxar kräver två satser Justerbara +-40 mm, last får ej överstiga märklast Mekaniska nedfartsspärrar För att mekaniskt förregla bordsskivan vid stannplan förses bordsskivan med mekaniska nedfartsspärrar. Rullbana Mekaniska nedfartsspärrar Rullbana används ofta i olika produktionssystem mellan olika stationer. Vid beräkning av rullbana ska varornas längd och vikt anges. Även i vilken höjd bordet står vid av- och påkörning. Rullbana Pallunderrede Underredet gör lyftbordet enkelt att flytta samt ger en bra ergonomi genom att operatören får utrymme under bordet för fötterna. Pallunderredet ger åtkomlighet på både kort och långsida för stödben på åkstaplare eller stödbenstruck Pallunderrede CR 500, CRD 200 höjd +140 mm CL mm CB 1500, B +140 mm CL mm CLD mm CR mm TRD mm TL, TLD 1000, B, XB +140 mm TL, TLD 2000, B +140 mm TL, TLD 2000XB +140 mm TL mm TB 2000, B +140 mm TM, TMD 1500, TM, TMD mm TM mm TM mm TA mm TA mm TA mm TT mm TT mm TS 2000, B +160 mm TS 4000, B +160 mm TP mm TLH mm TMH mm ART mm ART mm ALT 1500GB +140 mm ALT mm ALT mm Tippskydd Byglade hjul stabiliserar lyftbordet och minimerar risken för att bordet tippar upp vid felaktig belastning. Bygling sker av saxens hjul i bottenram och under bordsskiva. Tippskydd rekommenderas om bordsskivan förlängs mer än 10% Bygling av fyra hjul lyftbord 4000 kg Bygling av fyra hjul lyftbord 4000 kg Lyftöglor Lyftöglor gör det säkrare och lättare att installera och transportera lyftbordet. Lyfter i bottenramen genom bordsskivan. Vissa bord kräver förstoring av bordsskivan. Horisontella dubbelsaxar kräver två satser st öglor på skivan med fäste i bottenram 4000 kg 33960M20 4 st öglor på skivan med fäste i bottenram 4000 kg Rektangulär svängskiva Svängskivan monteras ovanpå lyftbordets bordsskiva och har en elektrisk avkännare för att undvika klämrisker. Skivan har ett säkerhetsavstånd och är elektriskt styrd så att lyft- sänkrörelse förhindras om inte skivan är i rätt position. Rektangulär svängskiva 1000 kg Rektangulär svängskiva 2000 kg Hjulunderrede Underredet gör lyftbordet enkelt att flytta samt ger en bra ergonomi genom att operatören får utrymme under bordet för fötterna. Hjulunderredet har två fasta hjul och två svängbara som har broms Hjulunderrede CR 500, CRD 200 höjd +240 mm CL mm CB 1500, B +240 mm CL mm CR mm TRD mm TL 1000, B, XB +260 mm TL mm TL mm TM mm TM 1500, B +260 mm TM mm TA mm TA mm TS 2000, B +270 mm TB 2000, B +240 mm Avrullningsstopp Hindrar lasten att rulla av bordet vid lastning eller lossning. Avrullningsstopp kan levereras manuella eller automatiska. Det automatiska rullstoppet lyfts upp ur skivan när bordet lämnar nedsänkt läge. Kräver förlängning av skivan med 150 mm Avrullningsstopp, automatiskt L= 600 mm L= 700 mm L= 800 mm L= 900 mm L=1000 mm L=1100 mm L=1200 mm Avrullningsstopp, manuellt L= 600 mm L= 800 mm L=1100 mm 12

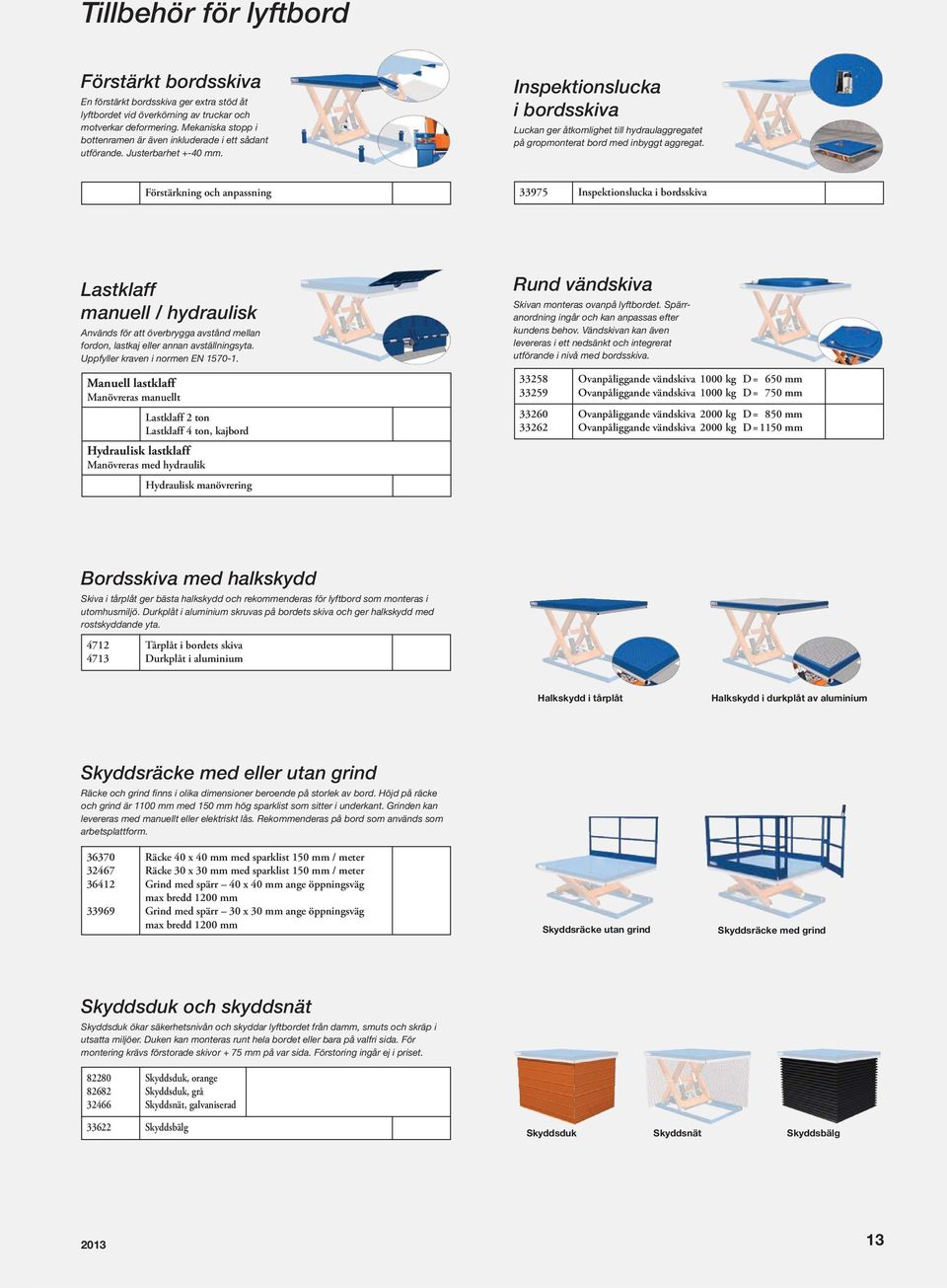

13 Tillbehör för lyftbord Förstärkt bordsskiva En förstärkt bordsskiva ger extra stöd åt lyftbordet vid överkörning av truckar och motverkar deformering. Mekaniska stopp i bottenramen är även inkluderade i ett sådant utförande. Justerbarhet +-40 mm. Inspektionslucka i bordsskiva Luckan ger åtkomlighet till hydraulaggregatet på gropmonterat bord med inbyggt aggregat. Förstärkning och anpassning Inspektionslucka i bordsskiva Lastklaff manuell / hydraulisk Används för att överbrygga avstånd mellan fordon, lastkaj eller annan avställningsyta. Uppfyller kraven i normen EN Manuell lastklaff Manövreras manuellt Lastklaff 2 ton Lastklaff 4 ton, kajbord Hydraulisk lastklaff Manövreras med hydraulik Hydraulisk manövrering Rund vändskiva Skivan monteras ovanpå lyftbordet. Spärranordning ingår och kan anpassas efter kundens behov. Vändskivan kan även levereras i ett nedsänkt och integrerat utförande i nivå med bordsskiva Ovanpåliggande vändskiva 1000 kg D= 650 mm Ovanpåliggande vändskiva 1000 kg D= 750 mm Ovanpåliggande vändskiva 2000 kg D= 850 mm Ovanpåliggande vändskiva 2000 kg D=1150 mm Bordsskiva med halkskydd Skiva i tårplåt ger bästa halkskydd och rekommenderas för lyftbord som monteras i utomhusmiljö. Durkplåt i aluminium skruvas på bordets skiva och ger halkskydd med rostskyddande yta Tårplåt i bordets skiva 4713 Durkplåt i aluminium Halkskydd i tårplåt Halkskydd i durkplåt av aluminium Skyddsräcke med eller utan grind Räcke och grind finns i olika dimensioner beroende på storlek av bord. Höjd på räcke och grind är 1100 mm med 150 mm hög sparklist som sitter i underkant. Grinden kan levereras med manuellt eller elektriskt lås. Rekommenderas på bord som används som arbetsplattform Räcke 40 x 40 mm med sparklist 150 mm / meter Räcke 30 x 30 mm med sparklist 150 mm / meter Grind med spärr 40 x 40 mm ange öppningsväg max bredd 1200 mm Grind med spärr 30 x 30 mm ange öppningsväg max bredd 1200 mm Skyddsräcke utan grind Skyddsräcke med grind Skyddsduk och skyddsnät Skyddsduk ökar säkerhetsnivån och skyddar lyftbordet från damm, smuts och skräp i utsatta miljöer. Duken kan monteras runt hela bordet eller bara på valfri sida. För montering krävs förstorade skivor + 75 mm på var sida. Förstoring ingår ej i priset Skyddsduk, orange Skyddsduk, grå Skyddsnät, galvaniserad Skyddsbälg Skyddsduk Skyddsnät Skyddsbälg 13

14 Lyftvagnar, saxlyftvagnar Svensktillverkade vagnar och arbetsbord. Enkel- och dubbelsaxar, kg med fotpump eller batteridrift. Stora lättrullade hjul med dubbelbroms på de svängbara. TZ 303 TZD 203 Lyftkapacitet Högsta Lägsta Längd Bredd Bordsskiva Höjdinställning Vikt kg Modell Art.nr kg höjd mm höjd mm mm mm mm Effekt Batteri Laddare inkl emb Not TZ , Fotp x 600 Fotpump 65 TZ , Fotp x 600 Fotpump 75 TZ 503B , Batteri x 600 0,8 kw 12V 24Ah 1,5A/230V 90 TZ 1000B , Batteri x 800 0,8 kw 12V 24Ah 1,5A/230V 189 TZD , Fotp x 600 Fotpump 85 TZD 203B , Batteri x 600 0,8 kw 12V 24Ah 1,5A/230V 100 TZD 400B , Batteri x 800 0,8 kw 12V 24Ah 1,5A/230V 220 C-serien är våra importerade lågprisvagnar. Enkel- och dubbelsaxar, kg Lyftkapacitet Högsta Lägsta Längd Bredd Bordsskiva Vikt kg Modell Art.nr kg höjd mm höjd mm mm mm mm Höjdinställning inkl emb Not CZ , Fotp x 600 Fotpump 65 CZ , Fotp x 600 Fotpump 75 CZD , Fotp x 600 Fotpump 85 CZ 203 Lyftvagnar, WP miljöklassade enligt ROHS Lyft- Max flak- Lägsta Längd Bredd Lastplan mm Mekanisk höjdinställning Vikt kg Modell Art.nr kapacitet kg höjd mm höjd mm mm mm LxB Effekt Laddare inkl emb Not WP x V 7,2Ah 1,5A/230V 39 WP x V 7,2Ah 1,5A/230V 39 WP 85EM x V 7,2Ah 1,5A/230V 42 WP x V 7,2Ah 1,5A/230V 42 WP 105EM x V 7,2Ah 1,5A/230V 45 WP 105L x V 7,2Ah 1,5A/230V 44 WP 105L EM x V 7,2Ah 1,5A/230V 47 WP x V 7,2Ah 1,5A/230V 43 WP 155EM x V 7,2Ah 1,5A/230V 45 WP 155L x V 7,2Ah 1,5A/230V 44 WP 155L EM x V 7,2Ah 1,5A/230V 49 WP x V 12Ah 1,5A/230V 64 WP x V 12Ah 1,5A/230V 105 Lyftvagnar i rostfritt utförande kan offereras. WP 105EM Tillbehör för WP-lyftvagnar Art.nr Utförande Passar till Not Skyddsrem, fabriksmonterad Alla WP V-block rostfritt, roterbart 360 Alla WP Snabbfäste m. två tillbeh.fästen WP 65, Snabbfäste m. två tillbeh.fästen WP 105, 155, Bom, 48 mm, längd 690 mm WP 85, 105, Bom, 48 mm, längd 460 mm WP 65, 85, 105, Dubbelbom, 48 mm, L=460 mm WP 65, Dubbelbom, 56 mm, L=550 mm WP 105, Rullvändare, just.exp mm WP 85, 105, ESD-utförande WP 65, ESD-utförande WP 105, 155, Dubbelbroms med gemensam pedal WP 65, 85, 105, Lyftarm, med lyftögla WP 65, 85, 105, 155 Art.nr Utförande Passar till Not Mjölkskiva med urtag för kran WP Skiva m. lastrulle i framkant WP 65, 85, 105, Fatvändare, manuell 600 mm WP 85, 105, 155, Fatvändare, m. motordriven rotation WP 85, 105, 155, Fatvändare, m. motordriven grip och manuell rotation WP 85, 105, 155, EU-gaffel, mått på begäran WP 105, EU-gaffel, mått på begäran WP Rostfri skiva, för EU-gaffel WP 105, 155, Gaffel, m. fällbar skiva i sträckmetall WP Gaffel, m. fällbar skiva i sträckmetall WP 85, 105, Gaffel, m. fällbar skiva i plast WP Gaffel, m. fällbar skiva i plast WP 65, 85, 105, 155 Standardplattform ingår ej vid köp av tillbehör 14

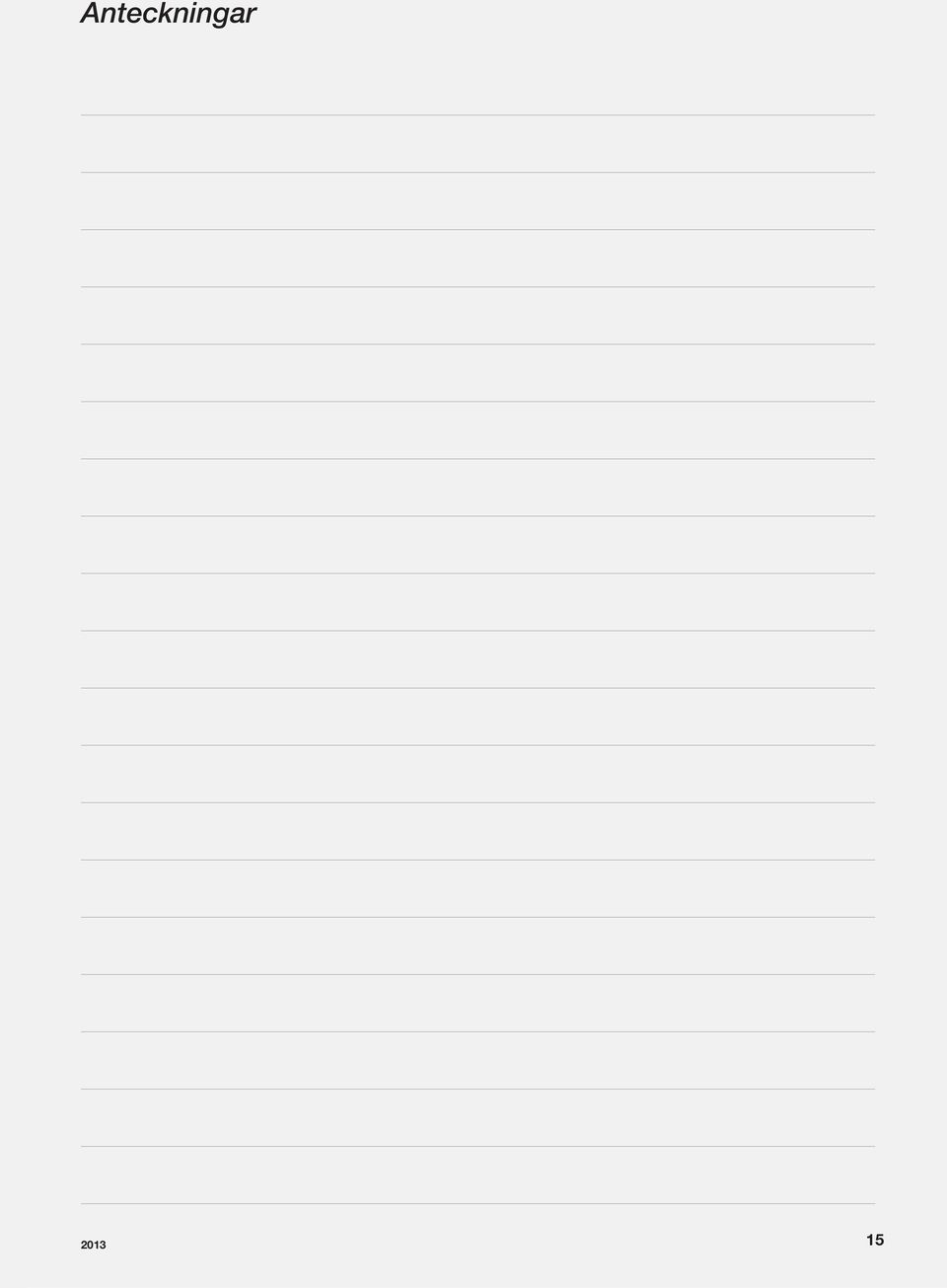

15 Anteckningar 15

16 Leveransomfattning Produkterna levereras kompletta med handbok, provkörda inklusive olja. Lyftborden el utrustas som standard 400/24V med lågspänning på manöver don, ventilspole och brytare till klämskyddsram. CE-MÄRKNING: -märket på EdmoLifts produkter anger att produkten är i överensstämmelse med tilllämpliga EG-direktiv. INSTALLATION: Installatör och arbetsgivare måste se till att klämrisk ej uppstår och att lyftutrustningen används på sådant sätt den är avsedd för. LACKERING: Standardkulörer RAL 5002 RAL 2010 RAL 7024 Vi reserverar oss för eventuella tryckfel i denna publikation. CE- eller Typ 2B deklaration Vi konstruerar och tillverkar våra lyftbord och lyftvagnar i enlighet med grundkraven i Lyftbordsstandarden, EN med kategoriseringsregler 1-5, resp. Lyftvagnsstandarden, SS-EN ISO :2009, och uppfyller därmed kraven enligt Maskin-, Lågspännings- och EMC-direktiven. Produkterna levereras med CE-märke och försäkran om överensstämmelse eller, i vissa fall Typ 2B deklaration. ART 1500GV Kontor Exportmarknader Kontor Sverige (HK), Belgien, Frankrike, Luxemburg, Ryssland, Storbritannien, Tyskland. Exportmarknader Argentina, Australien, Belgien, Brasilien, Danmark, Egypten, Estland, Finland, Frankrike, Förenade Arab Emiraten, Grekland, Hongkong, Indien, Iran, Irland, Island, Israel, Italien, Japan, Kanada, Kina, Kroatien, Lettland, Litauen, Madagaskar, Mexiko, Nederländerna, Norge, Nya Zeeland, Peru, Polen, Portugal, Rumänien, Ryssland, Saudi Arabien, Schweiz, Singapore, Slovakien, Slovenien, Spanien, Storbritannien, Sydafrika, Tjeckien, Turkiet, Tyskland, Ungern, USA, Österrike. EdmoLift AB Jägaregatan 11, SE Härnösand, Sverige Tel +46 (0) , Fax +46 (0) E-post: info@edmolift.se Org.nr EU VAT no. SE Innehar F-skattsedel
