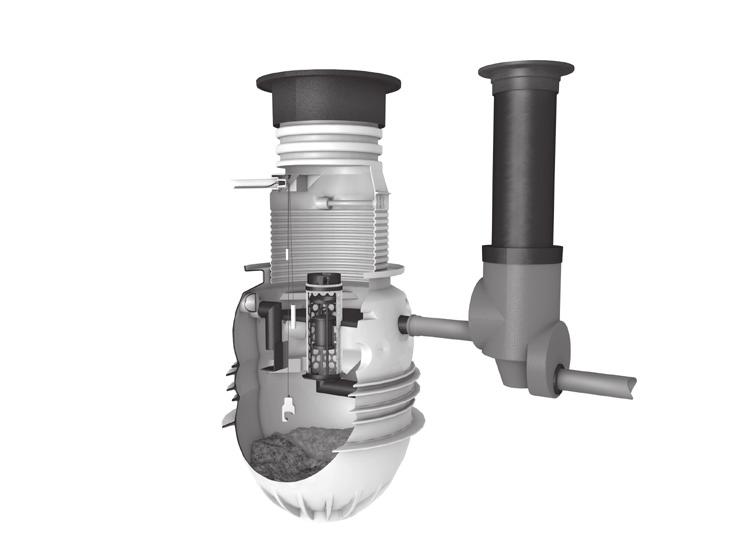

7 Drift & underhåll OEOPTOR P Oljeavskiljare för markförläggning Betäckning CO tlas Provtagningsbrunn MIRI PBM* MIRI RM dämningsgivare (tillval) * Inlopp MIRI RM nivåövervakning* Utlopp Oljeskikt Vatten uftningsanslutning Slamlarm* Koalesator utomatisk avstängningsventil Slam * tillval Med tillvalsprodukt följer separat monteringsanvisning för dito. Produktbeskrivning Oljeavskiljare oleopator p är avsedd för avskiljning av bensin, olja och andra lätta vätskor. oleopator p har inbyggt slamfång, auto-matisk flottörventil och koalesator. Koalesatorn är uttagbar för rengöring, alternativt utbyte via nedstigningshalsen. Inlopp och utlopp är utförda med vattenlås. Funktion oleopator p arbetar enligt gravimetrisk princip i kombination med den inbyggda koalesatorn. Slam och tyngre partiklar faller till avskiljarens botten, medan oljan som är lättare än vatten stiger till ytan. Mindre oljepartiklar med liten stigkraft förenas i koalesatorn genom koalescensverkan till större droppar, som därefter lätt avskiljs. Det renade vattnet strömmar in i utloppsröret och ut genom utloppet. Viktigt! För att förhindra att avskiljarens utlopp blockeras vid fyllning med vatten måste den automatiska avstängningsventilen lyftas ur avskiljaren, alternativt lyftas från sitt säte (se figur ovan). Före drift Kontrollera: att avskiljaren är fylld med vatten till utloppets nivå att givaren för tjockt oljeskikt når 150 mm under den statiska nivån vid uppfylld avskiljare enligt ovan att givaren för dämning är monterad ca 100 mm ovanför avskiljarens inloppsrör Om slamlarm är monterat: kontrollera att larmgivaren hänger på önskad höjd över avskiljarens botten, se produktblad. att koalesatorn är monterad över koalesatorbygeln att den automatiska avstängningsventilen flyter fritt. att funktionstest av larmet är utfört. Funktionskontroll larm: 1. Givaren för tjockt oljeskikt lyfts ur vattnet. armet ska då utlösas och avge ljud- och ljussignal. När givaren åter sänks ner i vattnet ska ljud- och ljussignal upphöra. 2. Givaren för dämning sänks ned i vattnet. armet ska utlösas och avge ljud- och ljussignal. När givaren åter lyfts upp ur vattnet ska ljud- och ljussignal upphöra. (Se sep. anvisning för MIRI RM). 3. yft upp givaren för slamnivå ur vattnet. Röd lysdiod tänds på kontrollpanelen och summer ska ljuda. Återställ summer med resetknapp på kontrollpanelen, torka av givaren och sänk åter ner den i vattnet. Grön lysdiod tänds på kontrollpanelen. Walckesgatan 1 SE Göteborg Tel Fax

8 OEOPTOR P Drift & underhåll 2 (3) Tömning Tömning skall utföras vid larm om hög oljenivå eller om max. slamnivå är uppnådd. Tömning rekommenderas dock vid 50 % av max. slamnivå eller vid 80 % av max. oljenivå. Vid tömning: yft upp koalesator, larmgivare och automatisk avstängningsventil. Rengör och okulärbesiktiga. Koalesatorn rengörs genom spolning med vattenslang alt. högtrycksaggregat (håll ca 150 mm avstånd mellan koalesator och munstycke). Slamsug hela avskiljaren och avlägsna allt sjunkslam. kta inredningen i avskiljaren för slag och stötar och var försiktig så att avskiljarens invändiga skyddscoating ej skadas. Återfyll avskiljaren med vatten tills det börjar strömma ut ur utloppsröret. Återmontera den automatiska avstängningsventilen i hållaren och se till att den flyter fritt. Återmontera larmgivare yft i koalesatorn över hållaren för den automatiska avstängningsventilen så att den stöder mot utloppsplåten. Skyddsföreskrifter I en avskiljare bildas giftiga och i vissa fall brandfarliga gaser. Iakttag försiktighet vid tömning och gå aldrig ner i en avskiljare utan att denna är väl ventilerad. Vid nedstigning i avskiljare skall skyddsutrustning användas samt assistans vara närvarande. Gällande föreskrifter avseende arbete i slutna utrymmen och hantering av gnistbildande verktyg/utrustning i avskiljaren skall följas. Beakta kraven i: FS 1993:3 rbete i slutna utrymmen Viktigt nvänd endast s.k. självseparerande avfettningsmedel. De som inte tillhör denna grupp ger en stabil blandning av olja och vatten i oljeavskiljaren, dvs. olja avskiljs inte från vattnet i avskiljaren. Byte av tvättmedelskombination skall endast ske i samband med tömning av avskiljaren. Olja kan vara svårseparerad från vatten om stora mängder varmvatten tillförs avskiljaren. Tömnings- och underhållsjournaler skall föras, sparas och hållas tillgängliga för tillsynsmyndighet. Journalen skall även innehålla noteringar avseende tillbud (reparationer, olyckshändelser mm). Tillsyn En gång per vecka: Uppmätning av slamnivå (mätstock) En gång per månad: Uppmätning av slamnivå (mätstock) Uppmätning av oljeskikt (mätstock) Okulär kontroll av koalesator. armfunktion (se sep. D&U för larm) En gång var 6:e månad: (Underhåll av erfaren personal enligt SS-EN 858-2) 1 SMFÅNG a) Uppmätning av slamnivå (mätstock). 2 VSKIJRE a) Uppmätning av oljeskikt (mätstock). b) Funktionskontroll av automatisk avstängningsventil. c) Kontroll av nivålarmets funktion (se D&U för larm). d) Kontroll och rengöring av koalesator. Utbyte av filter vid behov. e) Nivå före/efter koalesator under drift (nivåskillnad max. 10 cm). f) Strukturell stabilitet och kondition (skador mm). 3 PROVTGNINGSBRUNN a) Okulär kontroll och eventuell rengöring. En gång vart 5:e år: (5-års besiktning, enligt SS-EN 858-2) Vart femte år utföres en mer omfattande inspektion av olje- och/eller slamavskiljaren. vskiljaren skall då tömmas helt och en inspektion genom nedstigning utföras. Inspektionen skall omfatta följande delar: Ingående komponenter inspekteras med avseende på täthet. Kontroll avseende den strukturella konditionen (ev. sprickbildning i tank o. dyl.). Kontroll av invändig ytbehandling. Kontroll av inloppsdämpare, skärmar, rör, koalesator mm avseende fastsättning och funktion. Kontroll av elektriska komponenter och larm. Kontroll och justering av automatisk avstängningsventil. DIMENSIONSUPPGIFTER Nominellt flöde l/s... Vätskevolym, l... agringsvolym slam, l... Max. slamhöjd, m... agringsvolym olja, l... Max. oljeskikt, m... Walckesgatan 1 SE Göteborg Tel Fax

9 OEOPTOR P Driftsjournal 3 (3) Verksamhet:... dress:... vskiljarmodell:... Nom. flöde, l/s Vätskevolym, l agringsvolym slam, l Oljelagrets tjocklek vid max. oljevolym, m agringsvolym olja, l Slamhöjd vid max. slamnivå, m Ovanstående uppgifter kan hämtas från produktbladet på Datum Sign. Oljelager Slamhöjd Kontroll Tömning Transportör Återfyllning nmärkning/ m m larm vatten övrigt Walckesgatan 1 SE Göteborg Tel Fax

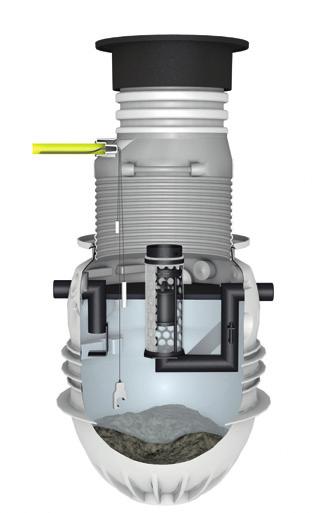

10 PMB 223 Oleopator P Oljeavskiljare för markförläggning PEHD n Klass I avskiljare enligt SS EN858 OEOPTOR P-serien är avsedd för behandling av oljehaltigt spill- och dagvatten med höga krav på reningsgrad. vskiljarna är utrustade med integrerat slamfång, automatisk avstängningsventil och koalesator, som är lätt uttagbar för rengöring och/eller utbyte. OEOPTOR P är en självförankrande avskiljare med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Den är försedd med ett läckagesäkert, gummiringstätat Ø 600/800 mm halssystem som lätt kan justeras i höjdled. Integrerat i halsen finns ett kabelrörs urtag Ø 50 mm som i kombination CO PROTIGHT (tillval) ger snabb, läckage- och gasåterströmningssäker montering av larmgivare. OEOPTOR P är försedd med lukttät och körbar SS-EN124, D400 betäckning märkt med vskiljare enligt SS-EN858. n Produktcertifikat n Utrustning Oleopator P är utrustad med: n Tillval Oleopator P kan levereras med: OEOPTOR P är CE märkt gentemot SS- EN858-1 och uppfyller alla krav avseende flödestest, hållfasthet, materialkrav, märkning och täthet. Självförankrande tank med integrerat uppflytningsskydd vid grundvatten upp till 0,5 m under färdig mark. Nedstignings, inspektions och tömningshals Ø 600/800 Kabelrörs urtag/anslutning Ø 50 mm. Urtaget är anpassat till tätningspaketet CO PROTIGHT (tillval) uftningsanslutning Ø 110 mm Integrerade lyftöglor ukttät och låsbar betäckning CO TS 700 klass D400 märkt med VSKIJRE MIRI RM DUO oljeskikt och dämningslarm. MIRI SM, slamgivare för hög slamnivå. CO PROTIGHT tätningspaket för kabelgenomföring MIRI SFE larmskåp för utomhusmontage, kompl. med roto blink och MIRI RM DUO oljeskiktslarm MIRI SO-3000 solcellsdriven larmkabinett med MIRI RM STD oljeskiktslarm MIRI PBM provtagningsbrunn MIRI PROPUMP, manuell provtagningspump n vskiljarförmåga OEOPTOR P är flödestestad enligt SS-EN858 vid G andesgewerbeanstalt i Bayern och uppfyller kraven för klass I- avskiljare på max 5 mg restinnehåll olja per liter utgående vatten. n Material Tank och hals: PEHD Tätningar: NBR och SBR Koalesator: Polypropen nät på stomme av PEHD In/utlopp: PEHD Flottörventil: PEHD / NBR Betäckning: Segjärn EN-GJS n Övrigt 1 MIRI HOOK öppningsverktyg till betäckning CO tlas CO PREFB 1500/200-D400 Prefabricerat belastningsskydd för körbara ytor och som förankring vid grundvatten högre än 0,5 m under färdig mark. MIRI VENT avluftningsledning att användas när avskiljaren ligger långt från byggnad. -mått: För att få korrekt halshöjd vid beställningen ange -måttet dvs avståndet mellan färdig mark och vattengång/inlopp, se illustration nedan. På vissa modeller finns det två alternativa halshöjder att välja mellan beroende på önskat förläggningsdjup, 1 (Vikt 21 kg) och 2 (Vikt 32 kg)

11 I I I Oleopator P Oljeavskiljare för markförläggning n Principinstallation Inlopp 2 Utlopp 3 MIRI PBM provtagningsbrunn (tillval) 4 CO TS 700 betäckning 5 uftningsanslutning 6 Kabelrör n Kapacitet Modell OEOPTOR P NS agringsvolym olja Oljeskikt vid tömningsnivå* agringsvolym slam Slamhöjd vid max lagringsvolym Tömningshöjd för slam** Total vätskevolym Flödestest Provningsnummer Vikt bottendel l/s olja, l mm slam, l mm mm liter nr kg P 3S P 3M P 3H P P 6S P 6M P 8S P P 10S * 80 % av max lagringsvolym ** 50 % av max lagringsvolym n Dimensioner NS 3 l/s NS 3 l/s Ø670 NS 3 l/s Ø670 2 Ø Ø Ø Ø Ø Ø Ø50 Ø1320 Ø1320 Ø1320 VS K J R E VS K J R E VS K J R E 19 TOR S E P R 19 TOR S E P R 19 TOR S E P R Vent Ø110 Vent Ø110 Vent Ø110 oleopator P 3S Oleopator P NG3/ rt.nr RSK nr oleopator P 3M Oleopator P NG3/ rt.nr RSK nr oleopator P 3H Oleopator P NG3/900 rt.nr RSK nr

12 I I I I 55 I I Oleopator P Oljeavskiljare för markförläggning n Dimensioner NS 6 l/s NS 6 l/s NS 6 l/s Ø670 Ø670 Ø50 Ø Ø50 Ø Ø50 Ø1320 Vent Ø TOR VS K J R E S E P R NS 8 l/s Ø670 NS 10 l/s NS 10 l/s Ø670 Ø Ø Ø Ø Ø Ø1320 Vent Ø TOR VS K J R E S E P R Oleopator P NG6/600 Ø Ø160 Ø1320 Vent Ø110 TOR VS K J R E S E P R oleopator P rt.nr Oleopator P NG6/ RSK nr oleopator P 6S 1 2 rt.nr RSK nr Oleopator P NG6/1200 oleopator P 6M 1 2 rt.nr RSK nr Ø Ø160 Ø1320 Ø1320 Ø1320 Vent Ø110 Vent Ø110 Vent Ø VS K J R E VS K J R E VS K J R E TOR E P R S TOR E P R S TOR E P R S Oleopator P NG8/800 oleopator P 8S rt.nr RSK nr oleopator P Oleopator P NG10/320 rt.nr RSK nr Oleopator P NG10/1000 oleopator P 10S 1 2 rt.nr RSK nr Samtliga mått i mm. Rätt till konstruktionsändringar förbehålles

13 EU - Declaration of conformity ===^`l=e~ìëíéåüåáâ= = läéçé~íçê=m==läéçé~ëë=m= iáöüí=äáèìáç=ëéé~ê~íçê=ó=`ä~ëë=f==êçìåç=çéëáöå=ó=éçäóéíüóäéåé=eiiajmbf==ñçê=äéäçï=öêçìåç=áåëí~ää~íáçå= Herewith the manufacturer: CO Passavant GmbH Ulsterstraße Philippsthal Declares that the machinery: Oleopator P / Oleopass P Complies with the guideline: 2006/42/EC Machinery Directive The devices comply with the additional guidelines: 2006/95/EC ow Voltage Directive The following harmonized Standards have been applied: EN 858 Issued February, 2005 DIN Issued October, 2003 The following authority is involved: G Würzburg, Germany Official test report No (NS 3) Official test report No (NS 6) Official test report No (NS 8 and 10) Comment: The machinery causes the separation of light liquids from wastewater due to gravity and coalescence processes. The origin of light liquids is mineral liquids with density up to 0.9 g/cm 3 which are not soluble or hardly soluble and saponifiable. Stable emulsions are excluded. Representative for documents: Mr. lexander Brinkhoff CO Passavant GmbH Im Gewerbepark 11c Stadtlengsfeld Philippsthal, Mr. Ralf Sand Managing Director CO Passavant GmbH péêîáåéjiáåé===tel. +49 (0) Fax +49 (0)

14 Sid 1 (7) Installationsanvisning Oleopator P/Oleopass P Oljeavskiljare för markförläggning Innehåll: O P Uppbyggnad och ingående komponenter... 1 nvändningsområde... 2 Personal, journal, tekniska ändringar... 2 Produktbeskrivning... 2 Tillval... 2 Funktion... 2 C B N I F H D G J Vatten Slam Principinstallation K E M Installation: llmänna anvisningar... 3 Schakt... 4 nslutning inlopp och utlopp mått... 4 Återfyllning... 4 vluftning... 4 Förlängningshals... 5 Kabelrörsanslutning... 5 Belastningsskydd... 6 Betäckning... 6 Märkskylt... 7 Driftsättning: utomatisk avstängningsventil... 7 Koalesator... 7 Beteckningar: Oljeavskiljare (bottendel) B Nedstigningshals C Betäckning CO tlas D400 D Inloppsanslutning E Utloppsanslutning F Koalesator G utomatisk avstängningsventil (se figur 19, sid. 7) H MIRI RM, nivågivare I Miri RM dämningsgivare J Miri SM slamgivare K Prefab tryckutjämningsplatta Märkskylt (se figur 18, sid. 7) M MIRI PBM Provtagningsbrunn N CO PROTIGHT kabelrörstätning O MIRI RM centraldel P uftningsledning äs denna manual före installationen. Manualen avser CO prefabricerade oljeavskiljare Oleopator/Oleopass P. Manualen skall användas vid installation av avskiljaren. Manualen skall förvaras tillgänglig på arbetsplatsen / installationsplatsen. Installationen får endast utföras av behörig installatör. Bestämmelser enligt tillämpbar lagstiftning, för att förebygga olyckor samt för att skydda miljön, skall följas. Ombyggnad: Om oljeavskiljaren ändras eller byggs om utan CO:s medgivande faller alla garantiåtaganden. Walckesgatan 1 SE Göteborg Tel Fax

15 Sid 2 (7) Oleopator P/Oleopass P Installation nvändningsområde Oljeavskiljare Oleopator P är avsedd att rena oljeförorenat spill- eller dagvatten. Oljeavskiljare Oleopass P är avsedd att rena oljeförorenat dagvatten. nvändning av oljeavskiljaren för andra ändamål är förbjudet. Tillverkaren kan inte hållas ansvarig för skador som uppstått genom felaktig användning, utan ansvaret faller helt på operatören. Korrekt användning innefattar även: tt följa nationella lagar och bestämmelser tt följa alla inspektions- och serviceinstruktioner tt följa tillverkarens installations-, drifts- och underhållsinstruktioner. Personal Personal som skall utföra installation, drift- och underhåll samt service på oljeavskiljaren måste ha den utbildning som erfordras för dessa arbeten och för att förstå innehållet i denna manual. Journal Tillval Som tillval finns: MIRI RM DUO oljeskikt och dämningslarm. MIRI RM SM, slamlarm CO PROTIGHT, kabelrörstätning. MIRI SFE larmskåp för utomhusmontage, komplett med rotoblink och larmenhet MIRI RM STD, MIRI RM DUO alt MIRI RM SM. MIRI SO-3000 solcellsdriven larmkabinett med MIRI RM STD, MIRI Rm DUO alt. MIRI RM SM MIRI PBM provtagningsbrunn MIRI PROPUMP, manuell provtagningspump MIRI HOOK öppningsverktyg till betäckning CO tlas CO PREFB 1500/200-D400 Prefabricerad belastningsskydd för körbara ytor och förankring vid grundvatten upp till färdig mark. MIRI VENT avluftningsledning att användas när avskiljaren ligger långt från byggnad. En journal skall upprättas och innehålla följande: Kontroller utförda av driftspersonal. Service- och testrapporter. Eventuella haverier och reparationer. Tekniska ändringar Vi förbehåller oss rätten till löpande tekniska modifieringar, vilket kan medföra att bilder och information till viss del kan avvika från produktens utformning på grund av att ändringar införts efter denna manuals tryckning. Produktbeskrivning Oleavskiljare Oleopator/Oleopass P är en klass 1 avskiljare avsedd för installation i mark. Oljeavskiljaren levereras med koalesator, integrerat slamfång, automatisk avstängningsventil, inlopps- och utloppsanslutningar, hals av PE-HD med flytande betäckning CO tlas med text vskiljare/separator. Funktion Oljeavskiljare Oleopator P/Oleopass P arbetar enligt gravimetrisk princip i kombination med den inbyggda koalesatorn. Slam och tyngre partiklar faller till botten medans oljan, som är lättare än vatten, stiger till ytan. Det renade vattnet strömmar ut genom utloppet. OEOPSS P är dessutom försedd med en bypass-enhet. Bypass-enheten är inte visad i bilderna i denna anvisning. Walckesgatan 1 SE Göteborg Tel Fax

16 Sid 3 (7) Oleopator P/Oleopass P Installation Installation allmänt Fig. 1 Oleopator/Oleopass P är inte lämpad för installation i områden med ständig tung trafik. Kontrollera före nedläggning att inga transportskador har uppstått. Eventuella skador skall åtgärdas före montering. Enheten levereras alltid med betäckning CO tlas D400 märkt med vskiljare/separator. Oleopator P/Oleopass P har typprovning för inbyggnadsdjup uk-avskiljare ök mark om max alt mm beroende på avskiljarens bottendels höjd (fig. 1). Beroende på inbyggnadsdjup enligt beställning levereras Oleopator/Oleopass P med förhöjningshals med längd 1200 eller 1800 mm (fig. 2). Max 3600 mm mm Max 3000 mm Max 1860 mm yft av avskiljardelen ned i schaktet skall utföras med med lyftstroppar i avskiljarens integrerade lyftöglor (fig 3). vskiljare är självförankrande för grundvattennivåer upp till 500 mm under färdig mark utan belastningsskydd. Om avskiljaren förses med belastningsskydd är avskiljaren själförankrande för grundvattennivåer upp till färdig mark. Vid grundvattennivåer upp till marknivå där inte belastningsskydd installeras skall avskiljaren förankras med en platsgjuten betongring >1600 mm runt avskiljaren (fig. 5). Tabell CE/3 är rekommenderat packningsförfarande med sorterat rörgravsgrus grus 0/8. Fig mm Fig mm 1800 mm mm Fig. 3 Ø1600 Tabell CE/3 Packningsredskap agertjocklek Min antal överfarter Handstamp min 15 kg Vibratorstamp 70 kg Vibratorplatta 100 kg Walckesgatan 1 SE Göteborg Tel Fax

17 Sid 4 (7) Oleopator P/Oleopass P Installation Schakt skall utföras minst 1 meter bredare och längre än enhetens yttermått eller så att god åtkomlighet erhålles samt till ett sådant djup att erforderlig grusbädd kan erhållas. Fig På schaktbotten läggs en minst 300 mm tjock bädd av sorterat rörgravsgrus grus 0/8 (fig.5). Väg av schaktbotten så den är vågrät och packad enligt tabell CE/3. 3. Oljeavskiljaren lyfts ner och skall vägas av i lod och våg. Om avskiljaren inte placeras i lod och våg påverkas den statiska nivån och den automatiska avstängningsventilens funktion. Vid lyft: yft avskiljaren i lyftöglorna (fig. 3) Om grundvattenpumpar används för att hålla grundvattnet borta, skall dessa vara i drift tills oljeavskiljaren är färdiginstallerad. 5. För att stabilisera avskiljaren, fyll upp med vatten till ca 400 mm höjd. Återfyllning av schaktet skall utföras med sorterat rörgravsgrus grus 0/8. Kringfyllningen påföres och packas etappvis enligt tabell CE/3 eller handling. Var försiktig vid återfyllning och packning så att inte oljeavskiljaren skadas. Fyll upp till strax under in/utloppsanslutningen på avskiljaren (fig. 6). Fig. 6 2% 6. nslut in- och utloppsledningarna. In- och utlopp är tydligt uppmärkta (fig. 6). Fig För luftning av avskiljaren skall hål tas i anvisningen märkt vent connection på avskiljardelen. Hålet borras med hålsåg Ø 100 mm (fig. 7 och 8) och tätas med bifogad tätningsring avsedd för rör Dy 110 (fig. 8.1). uftningsledningen ska dras separat över hustak eller avslutas med en "svanhals" på lämplig plats. För OEOPSS P används anslutning märkt "Filling" vskiljare som kan innehålla brandfarliga eller explosiva gaser, olja eller fett som kan utveckla övertryck bör luftas genom separata luftningsledningar. BBR 2011 Fig. 8 Fig. 8.1 Walckesgatan 1 SE Göteborg Tel Fax

18 Sid 5 (7) Oleopator P/Oleopass P Installation Fortsätt att fylla upp med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till underkant av avskiljarens överkant (fig. 9). Fig. 9 Färdig mark 9. Nu skall halslängden bestämmas. Den totala halslängden skall i normalfallet vara lika lång som måttet ovankant avskiljare till färdig mark. Gör en markering där halsen skall kapas (fig. 9). NOTER Halsen kan kapas både i den övre delen och den undre delen. Kapa undre delen först och justera måtttet i den övre delen vid slutet av installationen. De minsta kvarvarande måtten för kapningar av halsen finns i figur 10. Fig. 10 Min Såga av halsen till rätt längd och montera den runda Ø 16 mm packningen i det nedersta spåret på halsen (fig. 11). Min Smörj in packningen och halsanslutningen på avskiljaren med glidmedel. Tag bort avskiljarens märkskylt och den provisoriska infästningen. Återmonteras enligt fig För ner halsen ca 120 mm i avskiljarens halsanslutning. Kontrollera att packningen inte glidit ur spåret och att den tätar mot avskiljarens halsanslutning (fig. 11). Fig Vid behov kan halsen säkras med stötta eller sträva för att undvika att den flyttar sig under arbetet med återfyllningen. 14. Fortsätt att fylla upp runt halsen med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till underkant av halsens kabelrörsanslutning (fig. 12). 15. Om larm skall installares i avskiljare bör detta utföras i urtaget för kabelrör (fig. 12). Urtaget är avsett för Ø 50 mm kabelrör. Urtaget ska tätas med CO PROTIGHT innehållande yttre gummiringstätning och en inre expandertätning. Fig Borra ur botten av det inre Ø 50 mm stora hålet med en hålsåg Ø 48 mm (fig. 12). 17. Montera gummiringstätningen och för in kabelröret lika långt som gummiringstätningen är djup (fig. 12). Expandertätningen monteras enligt separat anvisning. Walckesgatan 1 SE Göteborg Tel Fax

19 Sid 6 (7) Oleopator P/Oleopass P Installation Fortsätt att fylla upp runt halsen med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 upp till ca 150 mm ovanför utkragningen på halsen (fig. 13). Fig Om avskiljaren placeras i körbar yta skall man montera belastningsskyddet CO PREFB 1550/200-D400 centrerat ovan avskiljaren. Belastningsskyddet placeras på den kompakterade grusbädden ca 150 mm ovanför utkragningen på halsen (fig. 13). 20. yft belastninsskyddet på plats. nvänd lyftöglorna. 21. Se till att belastningsskyddet är centrerat över avskiljaren. OBS! Halsens överdel är excentrisk! 22. Slutjustera halsens överdel till ca mm under färdig mark (fig. 14). 23. Montera gummiringen i halsens översta spår (fig. 15). Fig. 14 ~ mm Färdig mark 24. Montera betäckningen över halsen (fig. 16). OBS! Tillse att det finns minst 30 mm avstånd mellan betäckningens ram halsens ovankant. Betäckningens ram får aldrig vila mot halsen (fig. 16). 25. Fortsätt att fylla upp runt halsen/belastningsskyddet med sorterat rörgravsgrus grus 0/8 enligt tabell CE/3 till önskad höjd. Fig. 15 OBS! Vid montage av belastningsskydd, fyll med rörgravsgrus grus 0/8 mellan hals och belastningsskydd. Fig. 16 min 30 mm Walckesgatan 1 SE Göteborg Tel Fax

20 Sid 7 (7) Oleopator P/Oleopass P Installation Betäckningen kan slutjusteras i höjd och vinkel mot underlaget (fig. 17). Beroende på installationens utförande kan betäckningen CO TS 700 justeras ca 60 mm upp eller ned. Tillse dock att halsens packning alltid tätar mot betäckningens ram. Fig Vid asfaltering kring betäckning är det viktigt att asfalten ligger under hela ramen utan tomrum och är väl packad. 28. Montering av märkskylt (fig. 18). Montera den medföljande märkskylten på insidan av halsen. Märkskylten kan med fördel hängas runt det integrerade staget i halsen och säkras med buntband. Fig. 18 Driftsättning Fig. 19 Vattenpåfyllning 1. yft ur koalesatorn och den automatiska avstängningsventilen (fig. 19). 2. Fyll upp avskiljaren med vatten tills det strömmar ut genom utloppsröret. 3. Sänk ner den automatiska avstängningsventilen och kontrollera att den flyter fritt. Fig. 20 Återmontering av koalesatorn yft ned koalesatorn över gejdern (fig. 20). Walckesgatan 1 SE Göteborg Tel Fax
